SPEC
2 - 32
CARACTERISTIQUES D’ENTRETIEN
Roue: USA, CDN, ZA EUROPE, AUS, NZ
Type de roue avant Roue à rayons←----
Type de roue arrière Roue à rayons←----
Taille/matériau de jante avant
21 × 1,60/aluminum←----
Taille/matériau de jante arrière
18 × 1,85/aluminum 18 × 2,15/aluminum----
Limite de voile de jante:
Radial ---- ---- 2,0 mm
(0,08 in)
Latéral ---- ---- 2,0 mm
(0,08 in)
Chaîne de transmission:
Type/fabricant DID520VM/DAIDO ----
Nombre de maillons 113 maillons + attache ----
Flèche de la chaîne 40 à 50 mm (1,6 à 2,0 in) ----
Longueur de chaîne (10 maillons) ---- 150,1 mm
(5,91 in)
Frein à disque avant:
Diamètre extérieur × épaisseur 250 × 3,0 mm (9,84 × 0,12 in)
250 × 2,5 mm
(9,84
× 0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1,0 mm
(0,04 in)
Diamètre intérieur de maître-cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur de cylindre d’étrier 27,0 mm (1,063 in) × 2 ----
Type de liquide de frein DOT n°4 ----
Frein à disque arrière:
Diamètre extérieur × épaisseur 245 × 4,0 mm (9,65 × 0,16 in)
245 × 3,5 mm
(9,65
× 0,14 in)
Limite de flèche ---- 0,15 mm
(0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm
(0,04 in)
Diamètre intérieur de maître-cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur de cylindre d’étrier 25,4 mm (1,000 in) × 1 ----
Type de liquide de frein DOT n°4 ----
Levier de frein et pédale de frein:
Position du levier de frein 95 mm (3,74 in) ----
Hauteur de la pédale de frein
(hauteur en dessus du sommet du repose-
pied)5 mm (0,20 in) ----
Jeu de levier d’embrayage (au pivot du
levier)8 à 13 mm (0,31 à 0,51 in) ----
Jeu à la poignée d’accélération 3 à 5 mm (0,12 à 0,20 in) ---- Article Standard Limite
Page 112 of 860
SPEC
2 - 33
CARACTERISTIQUES D’ENTRETIEN
N.B.:
1. Serrer d’abord l’écrou crénelé à 38 Nm (3,8 m kg, 27 ft lb) à l’aide d’une clé à ergots, puis le desserrer
d’un tour.
2. Resserrer l’écrou crénelé à 7 Nm (0,7 m kg, 5,1 ft lb). Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Té supérieur et fourreau M8 × 1,25 4 23 2,3 17
Té inférieur et fourreau M8 × 1,25 4 20 2,0 14
Té supérieur et colonne de direction M24 × 1,0 1 145 14,5 105
Demi-palier supérieur de guidon et té supérieur M8 × 1,25 4 28 2,8 20
Colonne de direction et écrou crénelé de direction M28 × 1,0 1 Se reporter à N.B.
Fourche et bouchon de tube de fourche M48 × 1,0 2 30 3,0 22
Fourche et valve à la base M30 × 1,0 2 55 5,5 40
Bouchon de tube de fourche et tige d’amortisseur M12 × 1,25 2 29 2,9 21
Vis de purge de fourche et bouchon de tube de fourche M5 × 0,8 2 1 0,1 0,7
Fourche et protection de fourche M6 × 1,0 6 10 1,0 7,2
Fourche et support de durit de frein M6 × 1,0 2 10 1,0 7,2
Logement de câble des gaz (M8) M8 × 1,25 1 16 1,6 11
(M6) M6 × 1,0 1 7 0,7 5,1
Capuchon de la poignée de gaz M5 × 0,8 2 4 0,4 2,9
Maître-cylindre de frein avant M6 × 1,0 2 9 0,9 6,5
Boulon de montage de levier de frein M6 × 1,0 1 6 0,6 4,3
Ecrou de montage de levier de frein M6 × 1,0 1 6 0,6 4,3
Contre-écrou de réglage de position du levier de
freinM6 × 1,0 1 5 0,5 3,6
Guide de durit de frein arart M5 × 0,8 2 4 0,4 2,9
Demi-palier de levier d’embrayage M5 × 0,8 2 4 0,4 2,9
Support du levier de démarreur à chaud M5 × 0,8 2 4 0,4 2,9
Ecrou de montage de levier de démarrage à chaud M5 × 0,8 1 2 0,2 1,4
Commutateur de feux M4 × 0,7 2 2 0,2 1,4
Couvercle de maître-cylindre de frein avant M4 × 0,7 2 2 0,2 1,4
Boulon raccord de durit de frein avant M10 × 1,25 2 30 3,0 22
Etrier de frein avant M8 × 1,25 2 23 2,3 17
Bouchon de goupille de plaquette M10 × 1,0 2 3 0,3 2,2
Etrier de frein avant et goupille de plaquette M10 × 1,0 1 18 1,8 13
Etrier de frein arrière et goupille de plaquette M10 × 1,0 1 18 1,8 13
Etrier de frein et vis de purge M8 × 1,25 2 6 0,6 4,3
Axe de roue avant et écrou d’axe M16 × 1,5 1 105 10,5 75
Support d’axe de roue avant M8 × 1,25 4 23 2,3 17
Disque de frein avant M6 × 1,0 6 12 1,2 8,7
Disque de frein arrière M6 × 1,0 6 14 1,4 10
Pédale de frein M8 × 1,25 1 26 2,6 19
Maître-cylindre de frein arrière M6 × 1,0 2 11 1,1 8,0
Capuchon de maître-cylindre de frein arrière M4 × 0,7 2 2 0,2 1,4
Boulon raccord de durit de frein arrière M10 × 1,25 2 30 3,0 22
Axe de roue arrière et écrou d’axe M20 × 1,5 1 125 12,5 90
Page 113 of 860
SPEC
2 - 34
CARACTERISTIQUES D’ENTRETIEN
Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Valve de roue (rayon)—72 3 0,3 2,2
Couronne arrière M8 × 1,25 6 50 5,0 36
Cache de disque de frein arrière M6 × 1,0 2 7 0,7 5,1
Protection d’étrier de frein arrière M6 × 1,0 2 7 0,7 5,1
Boulon et écrou de réglage de l’extracteur de
chaîne d’entraînementM8 × 1,25 2 16 1,6 11
Support du moteur:
Moteur et support de moteur (avant) M10 × 1,25 1 69 6,9 50
Moteur et cadre (inférieur) M10 × 1,25 1 69 6,9 50
Support du moteur et cadre M8 × 1,25 6 34 3,4 24
Moteur et support de moteur (supérieur) M10 × 1,25 1 55 5,5 40
Protége-carter inférieur M6 × 1,0 3 10 1,0 7,2
Protège-carter gaushe M8 × 1,25 2 23 2,3 17
Protège-carter droit M8 × 1,25 2 23 2,3 17
Support de régulateur et cadre M6 × 1,0 2 7 0,7 5,1
Régulateur M6 × 1,0 2 7 0,7 5,1
Boulon-pivot et écrou M16 × 1,5 1 85 8,5 61
Bras relais et bras oscillant M14 × 1,5 1 80 8,0 58
Bras relais et bielle M14 × 1,5 1 80 8,0 58
Bielle et cadre M14 × 1,5 1 80 8,0 58
Amortisseur arrière et cadre M10 × 1,25 1 56 5,6 40
Amortisseur arrière et bras relais M10 × 1,25 1 53 5,3 38
Cadre arrière (supérieur) M8 × 1,25 1 32 3,2 23
Cadre arrière (inférieur) M8 × 1,25 2 29 2,9 21
Bras oscillant et support de durit de frein M5 × 0,8 4 1 0,1 0,7
Bras oscillant et renfort M4 × 0,7 4 2 0,2 1,4
Te n d e u r s u périeur de chaîne de transmission M8 × 1,25 1 19 1,9 13
Te n d e u r i n férieur de chaîne de transmission M8 × 1,25 1 20 2,0 14
Support de chaîne de transmission M6 × 1,0 3 7 0,7 5,1
Fixation et bras oscillant M5 × 0,8 4 6 0,6 4,3
Réservoir de carburant M6 × 1,0 2 10 1,0 7,2
Robinet de carburant M6 × 1,0 2 7 0,7 5,1
Support de positionnement de la selle et réservoir
de carburantM6 × 1,0 1 7 0,7 5,1
Vis de crochet (sangle) et réservoir de carburant M6 × 1,0 1 7 0,7 5,1
Auvent et réservoir à essence M6 × 1,0 6 4 0,4 2,9
Auvent et protège-radiateur (inférieur) M6 × 1,0 2 4 0,4 2,9
Garde-boue avant M6 × 1,0 4 7 0,7 5,1
Garde-boue arrière (avant) M6 × 1,0 2 7 0,7 5,1
Garde-boue arrière (arrière) M6 × 1,0 2 10 1,0 7,2
Cache latéral M6 × 1,0 2 7 0,7 5,1
Selle M8 × 1,25 2 23 2,3 17
Compteur journalier M6 × 1,0 2 7 0,7 5,1
Page 114 of 860
SPEC
2 - 35
CARACTERISTIQUES D’ENTRETIEN
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course. Support de câble de compteur et protecteur de
fourche avant M5 × 0,8 2 4 0,4 2,9
Etrier de phare (inférieur) et support inférieur M8 × 1,25 2 7 0,7 5,1
Bloc phare et lampe M6 × 1,0 2 7 0,7 5,1
Phare (gauche et droit) M6 × 1,0 2 10 1,0 7,2
Phare (inférieur) M6 × 1,0 1 7 0,7 5,1
Feu arrière M6 × 1,0 3 4 0,4 2,9
Bride de fil de feu arrière et garde-boue arrière M4 × 1,59 2 0,5 0,05 0,36
Réservoir de liquide de refroidissement M6 × 1,0 2 7 0,7 5,1
Support et cadre de béquille latérale M10 × 1,25 2 66 6,6 48
Béquille latérale M10 × 1,25 1 64 6,4 46 Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Page 115 of 860
SPEC
2 - 36
CARACTERISTIQUES D’ENTRETIEN
PARTIE ELECTRIQUE
Article Standard Limite
Système d’allumage:
Type de dispositif d’avance Electrique ----
CDI:
Rèsistance de bobine d’excitation
(couleur)248 à 372 Ω bei 20 °C (68 °F)
(blanc – rouge)----
Modèle/fabricant du bloc CDI 5UM-00/YAMAHA (USA)
5UM-10/YAMAHA (Exceptè USA)----
----
Bobine d’allumage:
Modèle/fabricant 5UL-00/DENSO ----
Longueur minimum d’ètincelle 6 mm (0,24 in) ----
Rèsistance de l’enroulement primaire 0,08 à 0,10 Ω bei 20 °C (68 °F) ----
Rèsistance de l’enroulement secondaire 4,6 à 6,8 kΩ bei 20 °C (68 °F) ----
Système de recharge:
Ty p e d e s y s tème Magnéto CA ----
Modèle/fabricant 5UM-00/YAMAHA ----
Sortie normale 14 V/120 W à 5.000 tr/mn ----
Résistance de bobine de charge
(couleur)0,288 à 0,432 Ω à 20 °C (68 °F)
(blanc – masse)----
Résistance de bobine d’allumage
(couleur)0,224 à 0,336 Ω à 20 °C (68 °F)
(jaune – masse)----
Redresseur/Régulateur:
Ty p e d e régulateur Court-circuit de semi-conducteur ----
Modèle/fabricant SH712AA/SHINDENGEN ----
Te n s i o n régulée (CA) 13,0 à 14,0 V ----
Te n s i o n régulée (CC) 14,1 à 14,9 V ----
Capacité du redresseur (CA) 12 A ----
Capacité du redresseur (CC) 8 A ----
Système de démarrage électrique:
Type Maille constante ----
Moteur de démarreur:
Modèle/fabricant 5UM00/YAMAHA ----
Tension de fonctionnement 12 V ----
Sortie 0,35 kW ----
Résistance de la bobine d’armature 0,0189 à 0,0231 Ω à 20 °C (68 °F) ----
Longueur totale des brosses 7 mm (0,28 in) 3,5 mm (0,14 in)
Quantité de brosses 2 pcs. ----
Force des ressorts 3,92 à 5,88 N
(400 à 600 g, 14,1 à 21,2 oz)----
Diamètre du commutateur 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Attaque du mica (profondeur) 1,5 mm (0,06 in) ----

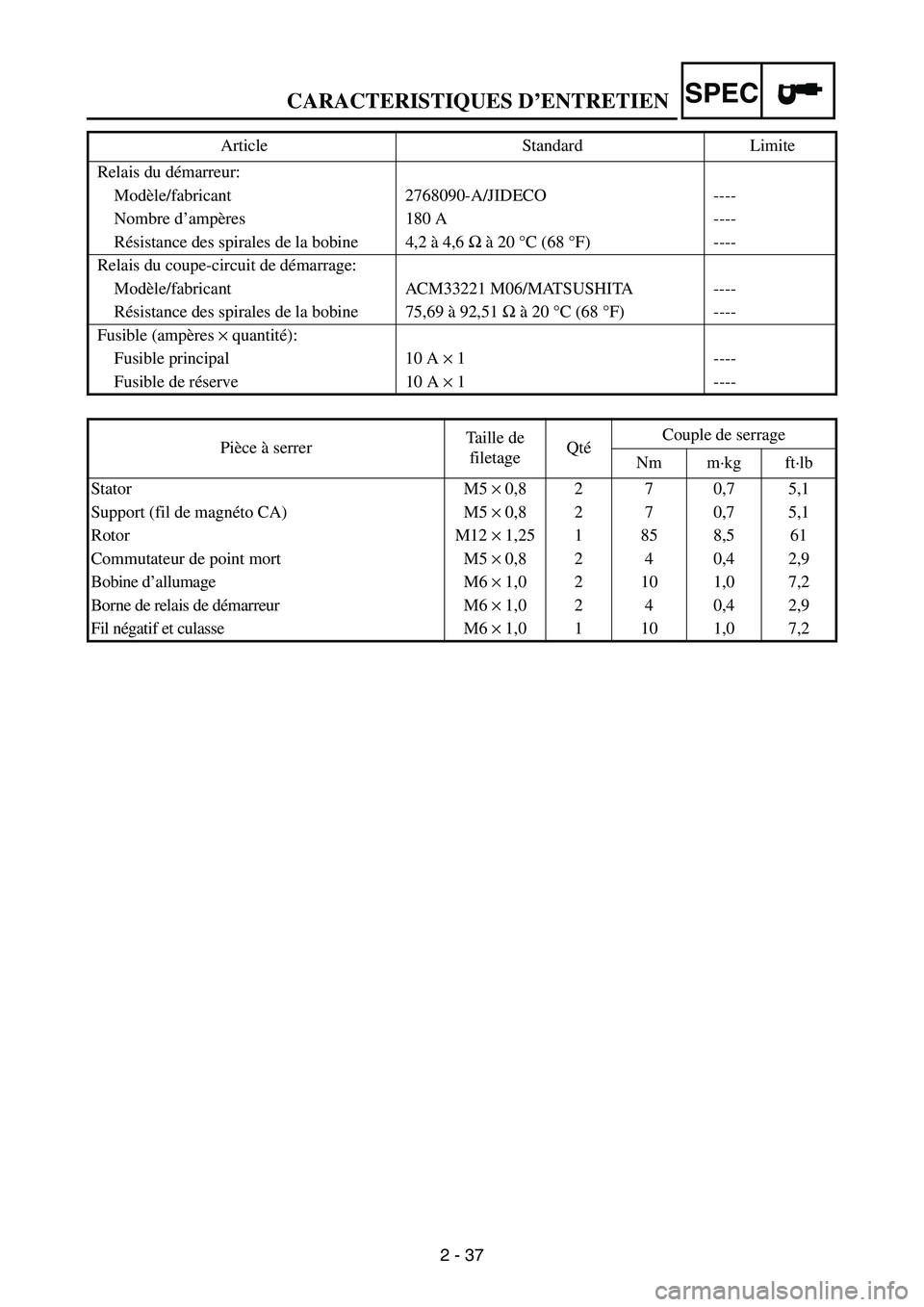

Page 116 of 860
SPEC
2 - 37
CARACTERISTIQUES D’ENTRETIEN
Relais du démarreur:
Modèle/fabricant 2768090-A/JIDECO ----
Nombre d’ampères 180 A ----
Résistance des spirales de la bobine 4,2 à 4,6 Ω à 20 °C (68 °F) ----
Relais du coupe-circuit de démarrage:
Modèle/fabricant ACM33221 M06/MATSUSHITA ----
Résistance des spirales de la bobine 75,69 à 92,51 Ω à 20 °C (68 °F) ----
Fusible (ampères × quantité):
Fusible principal 10 A × 1 ----
Fusible de réserve 10 A × 1 ----
Pièce à serrerTaille de
filetageQtéCouple de serrage
Nm m·kg ft·lb
Stator M5 × 0,8 2 7 0,7 5,1
Support (fil de magnéto CA) M5 × 0,8 2 7 0,7 5,1
Rotor M12 × 1,25 1 85 8,5 61
Commutateur de point mort M5 × 0,8 2 4 0,4 2,9
Bobine d’allumage M6 × 1,0 2 10 1,0 7,2
Borne de relais de démarreur M6 × 1,0 2 4 0,4 2,9
Fil négatif et culasse M6 × 1,0 1 10 1,0 7,2 Article Standard Limite
Page 117 of 860
SPEC
CARACTERISTIQUES GENERALES DE COUPLE/
DEFINITION DES UNITES
2 - 38
CARACTERISTIQUES GENERALES DE COUPLE
Ce tableau spécifie les couples de serrage des atta-
ches standard avec filetage à pas I.S.O. standard.
Les spécifications de couple pour les composants
ou ensembles spéciaux sont indiquées dans les sec-
tions appropriées de ce manuel. Pour éviter toute
déformation, serrer les ensembles avant de nom-
breuses attaches en suivant un ordre entrecroisé,
par étapes progressives, jusqu’à ce que le couple
final soit atteint. A moins que ce ne soit spécifié
autrement, les spécifications de couple s’entendent
pour des filetages propres et secs. Les composants
doivent être à température ambiante.
A: Distance entre les plats
B: Diamètre extérieur du filetage
DEFINITION DES UNITES
A
(écrou)B
(vis)CARACTERISTIQUES
DE COUPLE
Nm mkg ftlb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
UnitéSignification Définition Mesure
mm
cmMillimètre
Centimètre10
-3 m
10-2 mLongueur
Longueur
kg Kilogramme 10
3 grammes Poids
N Newton 1 kg ×
m/s
2 Force
Nm
m kgNewton-mètre
Mètre-kilogrammeN ×
m
m ×
kgCouple
Couple
Pa Pascal N/m
2Pression
N/mm Newton par millimètre N/mm Constante de ressort
L
cm
3 Litre
Centimètre cube—
—Volume ou contenance
Volume ou contenance
tr/mn Tour par minute—Régime moteur
Page 118 of 860
ALLGEMEINE TECHNISCHE DATENSPEC
2 - 39
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellname WR250FR (USA)
WR250F (EUROPE)
WR250F(R) (CDN, AUS, NZ, ZA)
Modellcode 5UM1 (USA)
5UM2 (EUROPE)
5UM4 (CDN, AUS, NZ, ZA)
Abmessungen
Gesamtlänge 2.165 mm (85,2 in)
Gesamtbreite 827 mm (32,6 in)
Gesamthöhe 1.303 mm (51,3 in)
Sitzhöhe 998 mm (39,3 in)
Radstand 1.475 mm (58,1 in)
Bodenfreiheit 382 mm (15,0 in)
Fahrzeuggewicht (fahrfertig, vollgetankt) 115,1 kg (253,7 lb)
Motor
Bauart flüssigkeitsgekühlter 1-Zyl.-4-Takt-Ottomotor,
2 obenliegende Nockenwellen (DOHC)
Zylinderanordnung 1-Zylinder, nach vorn geneigt
Hubraum 249 cm
3 (8,76 Imp oz, 8,42 US oz)
Bohrung × Hub 77,0 × 53,6 mm (3,03 × 2,11 in)
Verdichtungsverhältnis 12,5:1
Startsystem Kickstarter und elektrischer Starter
Schmiersystem Trockensumpfschmierung
Motoröl
Ölsorte und -viskosität (Nur USA und CDN)
È Über 5 °C (40 °F):
Yamalube 4 (20W-40) oder Motorol SAE 20W-
40, Klasse SG
(ohne reibungsmindernde Additive)
É Unter 15 °C (60 °F):
Yamalube 4 (10W-30) oder Motorol SAE 10W-
30, Klasse SG
(ohne reibungsmindernde Additive)
und/oder:
Yamalube 4-R (15W-50)
(ohne reibungsmindernde Additive)
(Nicht USA und CDN)
API “SG” oder höherer Grad
-20
-4-10
140
3010
5020
6830
8640 50
104
122˚CTemp.
˚F
10W-30
10W-40
20W-40
20W-50
15W-40
Page 119 of 860
ALLGEMEINE TECHNISCHE DATENSPEC
2 - 40 Ölmenge
Füllmenge
Ölwechsel ohne Filterwechsel 1,2 L (1,06 Imp qt, 1,27 US qt)
Ölwechsel mit Filterwechsel 1,3 L (1,14 Imp qt, 1,37 US qt)
Gesamtmenge 1,4 L (1,23 Imp qt, 1,48 US qt)
Kühlsystem-Fassungsvermögen
(Gesamtmenge)1,3 L (1,14 Imp qt, 1,37 US qt)
Luftfilter Naßfilter-Einsatz
Kraftstoff
Sorte Bleifreies Superbenzin mit einer Oktanzahl von
mind. 95 (Nicht ZA)
Superbenzin (Nur ZA)
Tankinhalt 10 L (2,2 Imp gal, 2,64 US gal)
Reserve 1,2 L (0,26 Imp gal, 0,32 US gal)
Ve r g a s e r
Modell
HerstellerFCR-MX37
KEIHIN
Zündkerze
Modell/Hersteller CR8E/NGK (Widerstandstyp)
Elektrodenabstand 0,7–0,8 mm (0,028–0,031 in)
Kupplungsbauart Mehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Zahnrad
Primärübersetzung 57/17 (3,353)
Sekundärantrieb Kettenantrieb
Sekundärübersetzung 52/13 (4,000)
Getriebe klauengeschaltetes 5-Gang-Getriebe
Schaltung Fußschalthebel (links)
Untersetzungsverhältnis: 1. Gang 31/13 (2,385)
2. Gang 28/16 (1,750)
3. Gang 28/21 (1,333)
4. Gang 25/24 (1,042)
5. Gang 22/27 (0,815)
Fahrwerk
Rahmenbauart Scheifenrohrrahmen mit geteiltem Unterzug
Lenkkopfwinkel 27,1°
Nachlauf 117,4 mm (4,62 in)
Reifen
Bauart Schlauchreifen
Dimension (vorn) 80/100-21 51M (Nur USA, CDN und ZA)
90/90-21 54R (Nur EUROPE, AUS und NZ)
Dimension (hinten) 100/100-18 59M (Nur USA, CDN und ZA)
130/90-18 69R (Nur EUROPE, AUS und NZ)
Reifenluftdruck (vorn und hinten) 100 kPa (1,0 kgf/cm
2, 15 psi)
Page 120 of 860
ALLGEMEINE TECHNISCHE DATENSPEC
2 - 41 Bremsanlage
vorn Bauart Einscheibenbremse
Betätigung Handbremshebel (rechts)
hinten Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung
vorn Teleskopgabel
hinten Monocross-Schwinge
Federelemente
vorn Hydraulisch gedämpfte Teleskopgabel mit
Spiralfeder
hinten Federbein mit gasdruckunterstütztem
Stoßdämpfer und Spiralfeder
Federweg
vorn 300 mm (11,8 in)
hinten 315 mm (12,4 in)
Elektrische Anlage
Zündsystem CDI
Lichtmaschine AC Magnetzünder
Batterietyp YTX5L-BS
Batteriespannung/-kapazität 12 V/4 AH
Spezifische Dichte 1,320
Scheinwerfertyp Quarzbirne (Halogen)
Stärke und Zahl der Birnen
Scheinwerfer 12 V 60/55 W × 1
Rücklicht 12 V 21/5 W × 1
