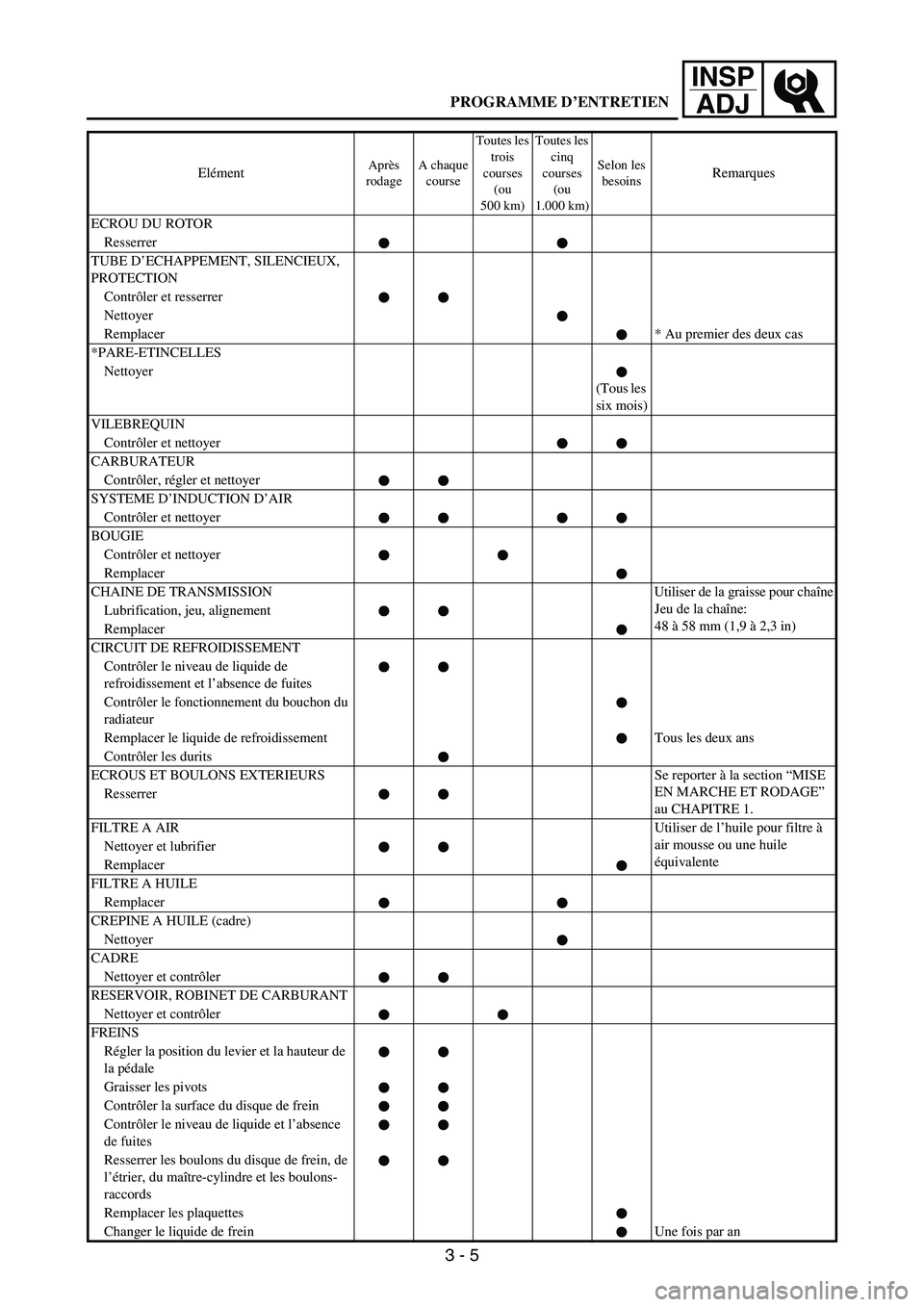

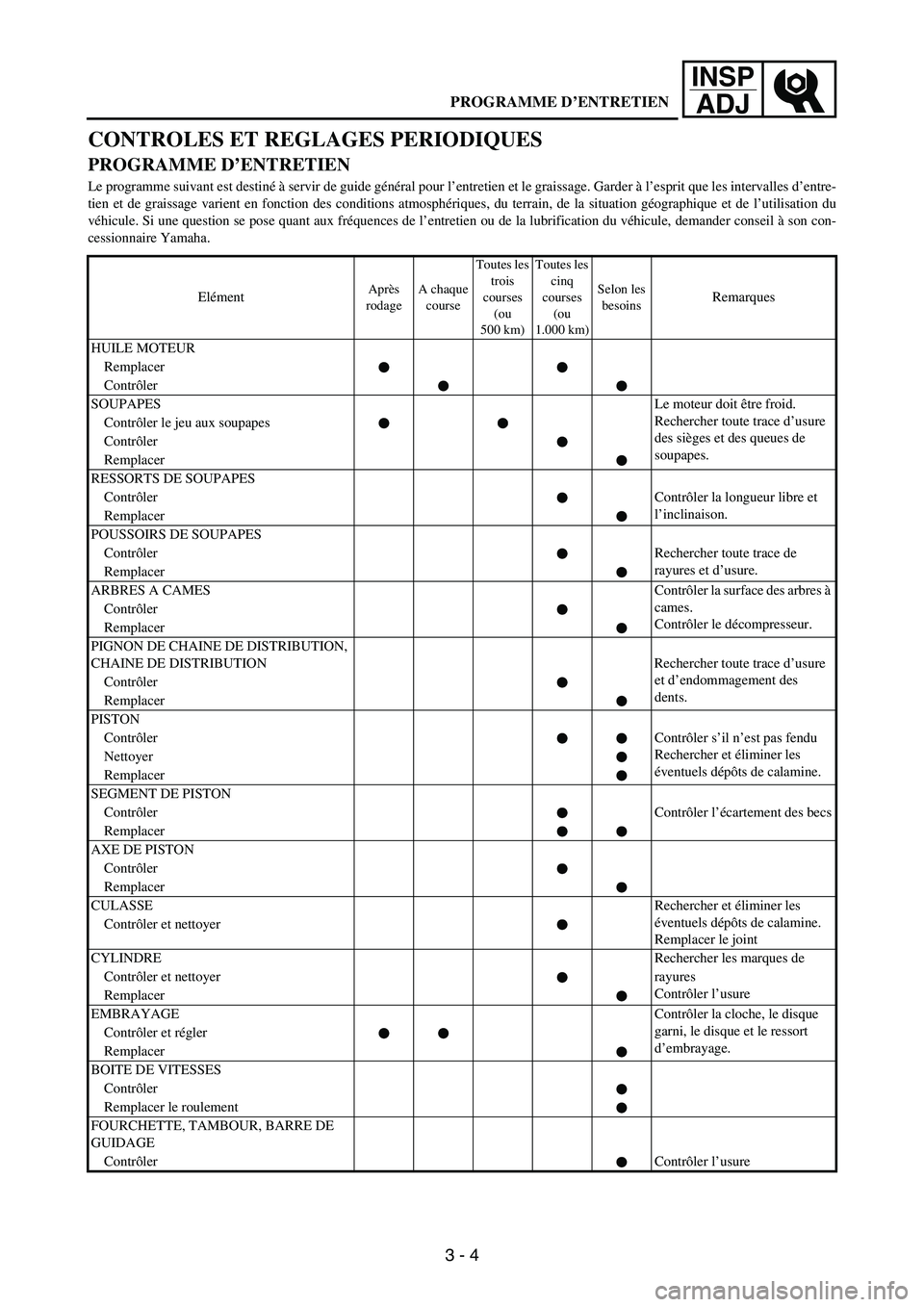

CONTROLES ET REGLAGES PERIODIQUES
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et le graissage. Garder à l’esprit que les intervalles d’entre-
tien et de graissage varient en fonction des conditions atmosphériques, du terrain, de la situation géographique et de l’utilisation du
véhicule. Si une question se pose quant aux fréquences de l’entretien ou de la lubrification du véhicule, demander conseil à son con-
cessionnaire Yamaha.
Elément
Après
rodageA chaque
courseToutes les
trois
courses
(ou
500 km)Toutes les
cinq
courses
(ou
1.000 km)Selon les
besoinsRemarques
HUILE MOTEUR
Remplacer
Contrôler
SOUPAPESLe moteur doit être froid.
Rechercher toute trace d’usure
des sièges et des queues de
soupapes. Contrôler le jeu aux soupapes
Contrôler
Remplacer
RESSORTS DE SOUPAPES
ContrôlerContrôler la longueur libre et
l’inclinaison.
Remplacer
POUSSOIRS DE SOUPAPES
ContrôlerRechercher toute trace de
rayures et d’usure.
Remplacer
ARBRES A CAMES Contrôler la surface des arbres à
cames.
Contrôler le décompresseur. Contrôler
Remplacer
PIGNON DE CHAINE DE DISTRIBUTION,
CHAINE DE DISTRIBUTION Rechercher toute trace d’usure
et d’endommagement des
dents. Contrôler
Remplacer
PISTON
ContrôlerContrôler s’il n’est pas fendu
Rechercher et éliminer les
éventuels dépôts de calamine. Nettoyer
Remplacer
SEGMENT DE PISTON
ContrôlerContrôler l’écartement des becs
Remplacer
AXE DE PISTON
Contrôler
Remplacer
CULASSERechercher et éliminer les
éventuels dépôts de calamine.
Remplacer le joint Contrôler et nettoyer
CYLINDRERechercher les marques de
Contrôler et nettoyer rayures
Contrôler l’usure
Remplacer
EMBRAYAGEContrôler la cloche, le disque
garni, le disque et le ressort
d’embrayage. Contrôler et régler
Remplacer
BOITE DE VITESSES
Contrôler
Remplacer le roulement
FOURCHETTE, TAMBOUR, BARRE DE
GUIDAGE
ContrôlerContrôler l’usure
PROGRAMME D’ENTRETIEN

3 - 5
INSP
ADJ
ECROU DU ROTOR
Resserrer
TUBE D’ECHAPPEMENT, SILENCIEUX,
PROTECTION
Contrôler et resserrer
Nettoyer
Remplacer* Au premier des deux cas
*PARE-ETINCELLES
Nettoyer
(Tous les
six mois)
VILEBREQUIN
Contrôler et nettoyer
CARBURATEUR
Contrôler, régler et nettoyer
SYSTEME D’INDUCTION D’AIR
Contrôler et nettoyer
BOUGIE
Contrôler et nettoyer
Remplacer
CHAINE DE TRANSMISSION Utiliser de la graisse pour chaîne
Jeu de la chaîne:
48 à 58 mm (1,9 à 2,3 in) Lubrification, jeu, alignement
Remplacer
CIRCUIT DE REFROIDISSEMENT
Contrôler le niveau de liquide de
refroidissement et l’absence de fuites
Contrôler le fonctionnement du bouchon du
radiateur
Remplacer le liquide de refroidissement Tous les deux ans
Contrôler les durits
ECROUS ET BOULONS EXTERIEURS Se reporter à la section “MISE
EN MARCHE ET RODAGE”
au CHAPITRE 1. Resserrer
FILTRE A AIRUtiliser de l’huile pour filtre à
air mousse ou une huile
équivalente Nettoyer et lubrifier
Remplacer
FILTRE A HUILE
Remplacer
CREPINE A HUILE (cadre)
Nettoyer
CADRE
Nettoyer et contrôler
RESERVOIR, ROBINET DE CARBURANT
Nettoyer et contrôler
FREINS
Régler la position du levier et la hauteur de
la pédale
Graisser les pivots
Contrôler la surface du disque de frein
Contrôler le niveau de liquide et l’absence
de fuites
Resserrer les boulons du disque de frein, de
l’étrier, du maître-cylindre et les boulons-
raccords
Remplacer les plaquettes
Changer le liquide de frein Une fois par anElément
Après
rodageA chaque
courseToutes les
trois
courses
(ou
500 km)Toutes les
cinq
courses
(ou
1.000 km)Selon les
besoinsRemarques
PROGRAMME D’ENTRETIEN

3 - 6
INSP
ADJ

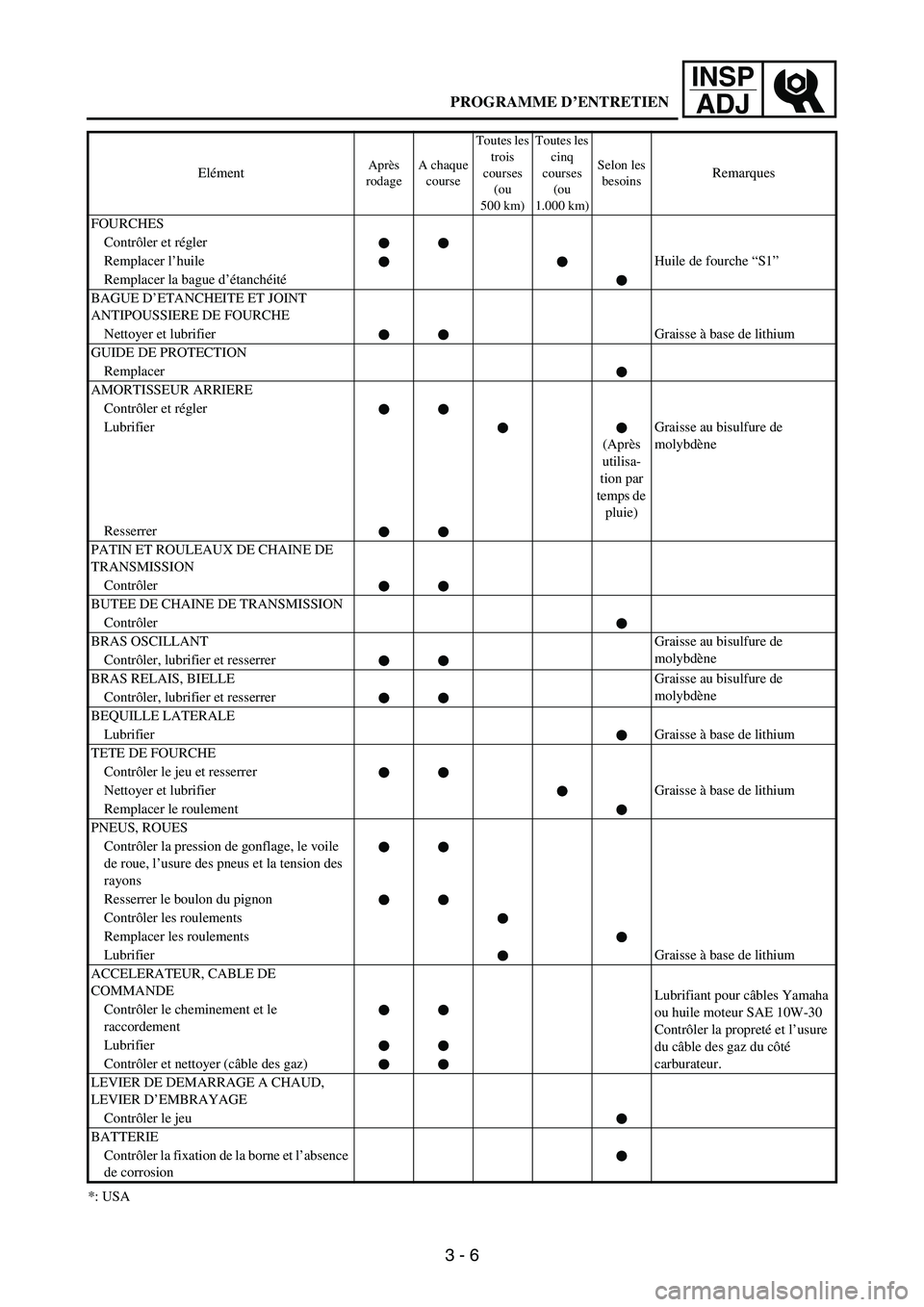

*: USAFOURCHES
Contrôler et régler
Remplacer l’huileHuile de fourche “S1”
Remplacer la bague d’étanchéité
BAGUE D’ETANCHEITE ET JOINT
ANTIPOUSSIERE DE FOURCHE
Nettoyer et lubrifier Graisse à base de lithium
GUIDE DE PROTECTION
Remplacer
AMORTISSEUR ARRIERE
Contrôler et régler
Lubrifier
(Après
utilisa-
tion par
temps de
pluie)Graisse au bisulfure de
molybdène
Resserrer
PATIN ET ROULEAUX DE CHAINE DE
TRANSMISSION
Contrôler
BUTEE DE CHAINE DE TRANSMISSION
Contrôler
BRAS OSCILLANT Graisse au bisulfure de
molybdène
Contrôler, lubrifier et resserrer
BRAS RELAIS, BIELLE Graisse au bisulfure de
molybdène
Contrôler, lubrifier et resserrer
BEQUILLE LATERALE
LubrifierGraisse à base de lithium
TETE DE FOURCHE
Contrôler le jeu et resserrer
Nettoyer et lubrifier Graisse à base de lithium
Remplacer le roulement
PNEUS, ROUES
Contrôler la pression de gonflage, le voile
de roue, l’usure des pneus et la tension des
rayons
Resserrer le boulon du pignon
Contrôler les roulements
Remplacer les roulements
LubrifierGraisse à base de lithium
ACCELERATEUR, CABLE DE
COMMANDE
Lubrifiant pour câbles Yamaha
ou huile moteur SAE 10W-30
Contrôler la propreté et l’usure
du câble des gaz du côté
carburateur. Contrôler le cheminement et le
raccordement
Lubrifier
Contrôler et nettoyer (câble des gaz)
LEVIER DE DEMARRAGE A CHAUD,
LEVIER D’EMBRAYAGE
Contrôler le jeu
BATTERIE
Contrôler la fixation de la borne et l’absence
de corrosionElément
Après
rodageA chaque
courseToutes les
trois
courses
(ou
500 km)Toutes les
cinq
courses
(ou
1.000 km)Selon les
besoinsRemarques
PROGRAMME D’ENTRETIEN

3 - 7
INSP
ADJ

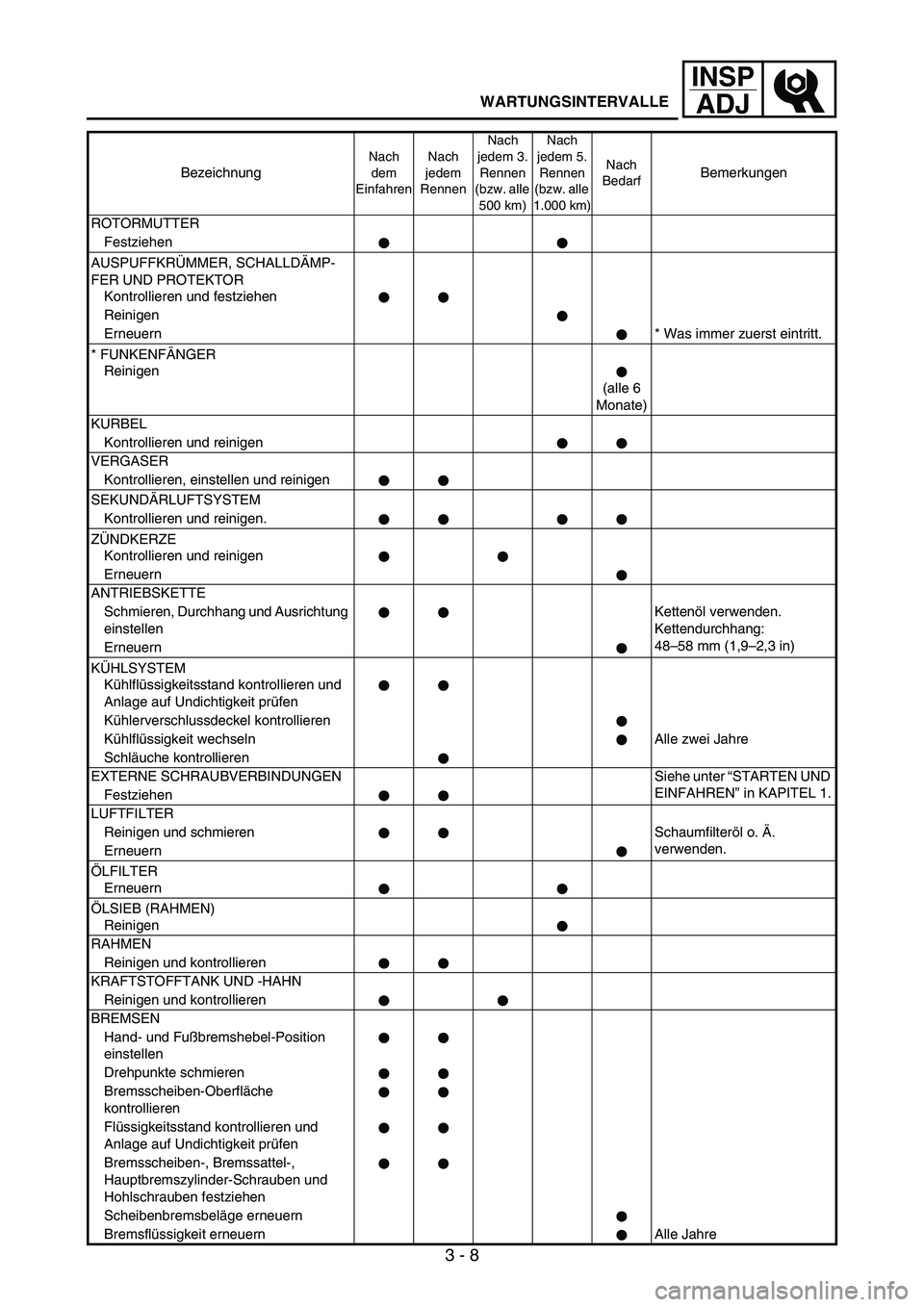

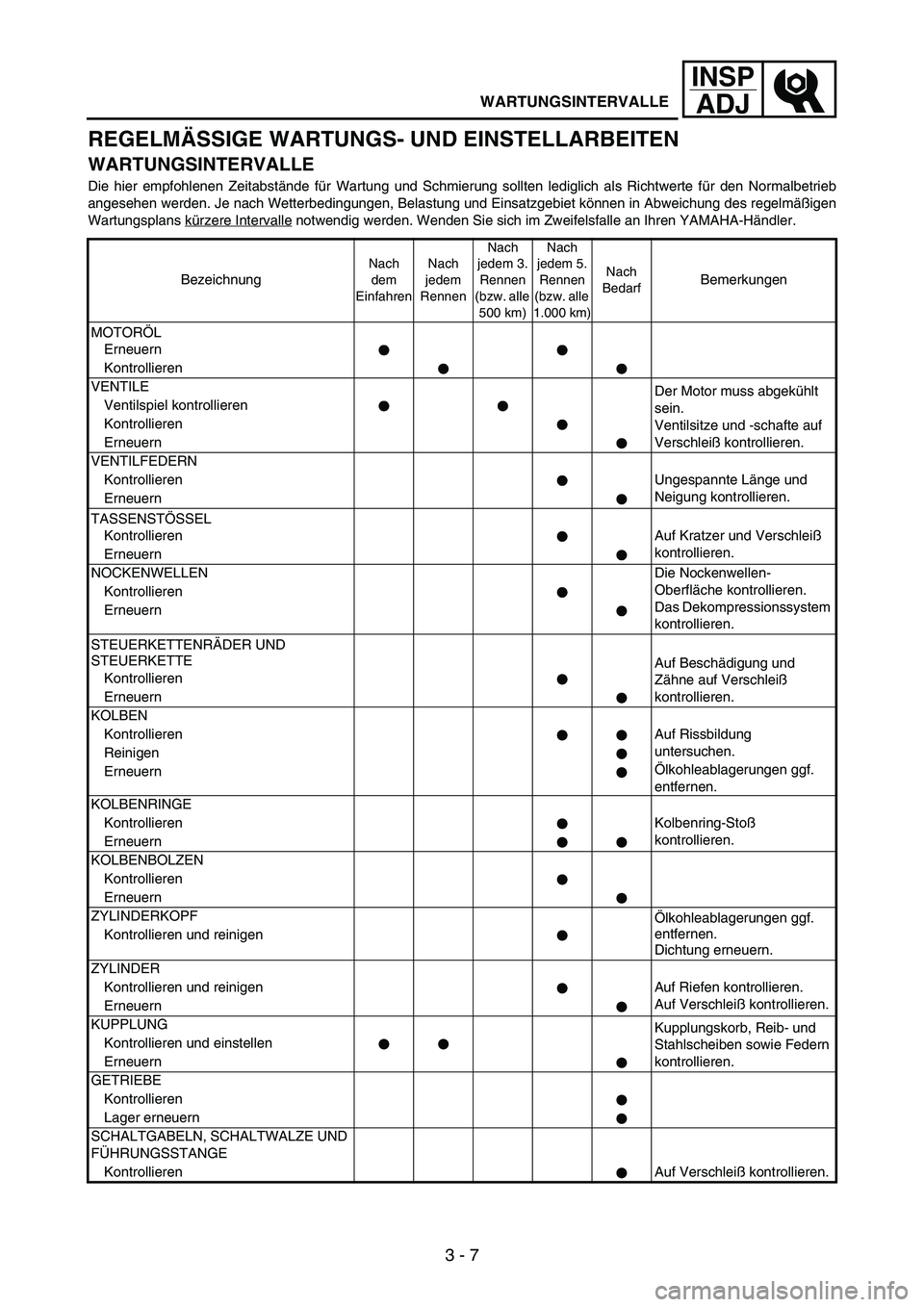

REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten lediglich als Richtwerte für den Normalbetrieb
angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle
notwendig werden. Wenden Sie sich im Zweifelsfalle an Ihren YAMAHA-Händler.
Bezeichnung
Nach
dem
EinfahrenNach
jedem
RennenNach
jedem 3.
Rennen
(bzw. alle
500 km)Nach
jedem 5.
Rennen
(bzw. alle
1.000 km)Nach
Bedarf
Bemerkungen
MOTORÖL
Erneuern
Kontrollieren
VENTILE
Der Motor muss abgekühlt
sein.
Ventilsitze und -schafte auf
Verschleiß kontrollieren. Ventilspiel kontrollieren
Kontrollieren
Erneuern
VENTILFEDERN
KontrollierenUngespannte Länge und
Neigung kontrollieren.
Erneuern
TASSENSTÖSSEL
KontrollierenAuf Kratzer und Verschleiß
kontrollieren.
Erneuern
NOCKENWELLEN Die Nockenwellen-
Oberfläche kontrollieren.
Das Dekompressionssystem
kontrollieren. Kontrollieren
Erneuern
STEUERKETTENRÄDER UND
STEUERKETTE
Auf Beschädigung und
Zähne auf Verschleiß
kontrollieren. Kontrollieren
Erneuern
KOLBEN
KontrollierenAuf Rissbildung
untersuchen.
Ölkohleablagerungen ggf.
entfernen. Reinigen
Erneuern
KOLBENRINGE
KontrollierenKolbenring-Stoß
kontrollieren.
Erneuern
KOLBENBOLZEN
Kontrollieren
Erneuern
ZYLINDERKOPF
Ölkohleablagerungen ggf.
entfernen.
Dichtung erneuern. Kontrollieren und reinigen
ZYLINDER
Kontrollieren und reinigen Auf Riefen kontrollieren.
Auf Verschleiß kontrollieren.
Erneuern
KUPPLUNG
Kupplungskorb, Reib- und
Stahlscheiben sowie Federn
kontrollieren. Kontrollieren und einstellen
Erneuern
GETRIEBE
Kontrollieren
Lager erneuern
SCHALTGABELN, SCHALTWALZE UND
FÜHRUNGSSTANGE
KontrollierenAuf Verschleiß kontrollieren.
WARTUNGSINTERVALLE

3 - 8
INSP
ADJ
ROTORMUTTER
Festziehen
AUSPUFFKRÜMMER, SCHALLDÄMP-
FER UND PROTEKTOR
Kontrollieren und festziehen
Reinigen
Erneuern* Was immer zuerst eintritt.
* FUNKENFÄNGER
Reinigen
(alle 6
Monate)
KURBEL
Kontrollieren und reinigen
VERGASER
Kontrollieren, einstellen und reinigen
SEKUNDÄRLUFTSYSTEM
Kontrollieren und reinigen.
ZÜNDKERZE
Kontrollieren und reinigen
Erneuern
ANTRIEBSKETTE
Schmieren, Durchhang und Ausrichtung
einstellenKettenöl verwenden.
Kettendurchhang:
48–58 mm (1,9–2,3 in)
Erneuern
KÜHLSYSTEM
Kühlflüssigkeitsstand kontrollieren und
Anlage auf Undichtigkeit prüfen
Kühlerverschlussdeckel kontrollieren
Kühlflüssigkeit wechseln Alle zwei Jahre
Schläuche kontrollieren
EXTERNE SCHRAUBVERBINDUNGEN Siehe unter “STARTEN UND
EINFAHREN” in KAPITEL 1.
Festziehen
LUFTFILTER
Reinigen und schmieren Schaumfilteröl o. Ä.
verwenden.
Erneuern
ÖLFILTER
Erneuern
ÖLSIEB (RAHMEN)
Reinigen
RAHMEN
Reinigen und kontrollieren
KRAFTSTOFFTANK UND -HAHN
Reinigen und kontrollieren
BREMSEN
Hand- und Fußbremshebel-Position
einstellen
Drehpunkte schmieren
Bremsscheiben-Oberfläche
kontrollieren
Flüssigkeitsstand kontrollieren und
Anlage auf Undichtigkeit prüfen
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben und
Hohlschrauben festziehen
Scheibenbremsbeläge erneuern
Bremsflüssigkeit erneuern Alle JahreBezeichnung
Nach
dem
EinfahrenNach
jedem
RennenNach
jedem 3.
Rennen
(bzw. alle
500 km)Nach
jedem 5.
Rennen
(bzw. alle
1.000 km)Nach
Bedarf
Bemerkungen
WARTUNGSINTERVALLE

3 - 9
INSP
ADJ

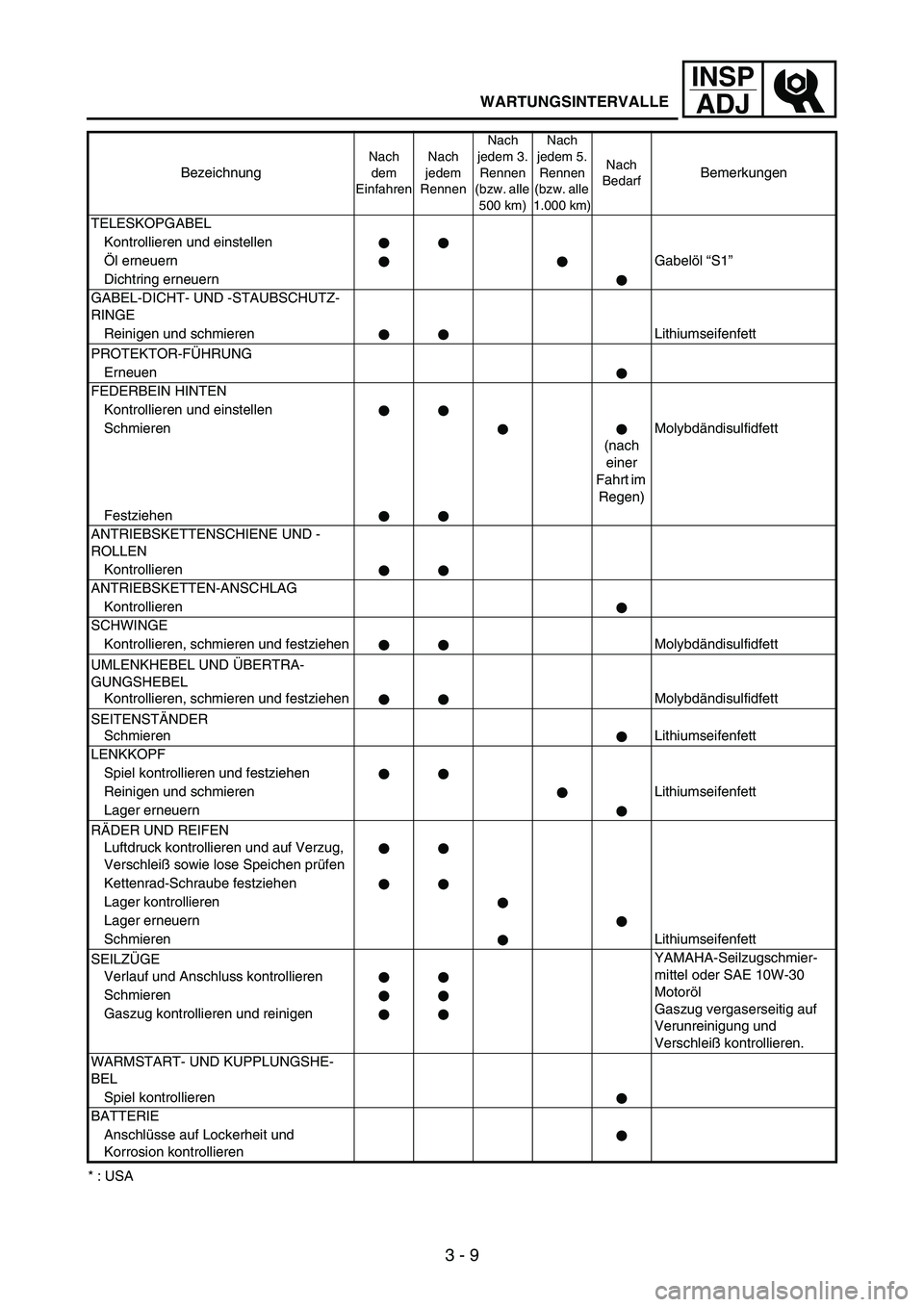

* : USATELESKOPGABEL
Kontrollieren und einstellen
Öl erneuernGabelöl “S1”
Dichtring erneuern
GABEL-DICHT- UND -STAUBSCHUTZ-
RINGE
Reinigen und schmieren Lithiumseifenfett
PROTEKTOR-FÜHRUNG
Erneuen
FEDERBEIN HINTEN
Kontrollieren und einstellen
Schmieren
(nach
einer
Fahrt im
Regen)Molybdändisulfidfett
Festziehen
ANTRIEBSKETTENSCHIENE UND -
ROLLEN
Kontrollieren
ANTRIEBSKETTEN-ANSCHLAG
Kontrollieren
SCHWINGE
Kontrollieren, schmieren und festziehen Molybdändisulfidfett
UMLENKHEBEL UND ÜBERTRA-
GUNGSHEBEL
Kontrollieren, schmieren und festziehen Molybdändisulfidfett
SEITENSTÄNDER
SchmierenLithiumseifenfett
LENKKOPF
Spiel kontrollieren und festziehen
Reinigen und schmieren Lithiumseifenfett
Lager erneuern
RÄDER UND REIFEN
Luftdruck kontrollieren und auf Verzug,
Verschleiß sowie lose Speichen prüfen
Kettenrad-Schraube festziehen
Lager kontrollieren
Lager erneuern
SchmierenLithiumseifenfett
SEILZÜGEYAMAHA-Seilzugschmier-
mittel oder SAE 10W-30
Motoröl
Gaszug vergaserseitig auf
Verunreinigung und
Verschleiß kontrollieren. Verlauf und Anschluss kontrollieren
Schmieren
Gaszug kontrollieren und reinigen
WARMSTART- UND KUPPLUNGSHE-
BEL
Spiel kontrollieren
BATTERIE
Anschlüsse auf Lockerheit und
Korrosion kontrollierenBezeichnung
Nach
dem
EinfahrenNach
jedem
RennenNach
jedem 3.
Rennen
(bzw. alle
500 km)Nach
jedem 5.
Rennen
(bzw. alle
1.000 km)Nach
Bedarf
Bemerkungen
WARTUNGSINTERVALLE

3 - 10
INSP
ADJ

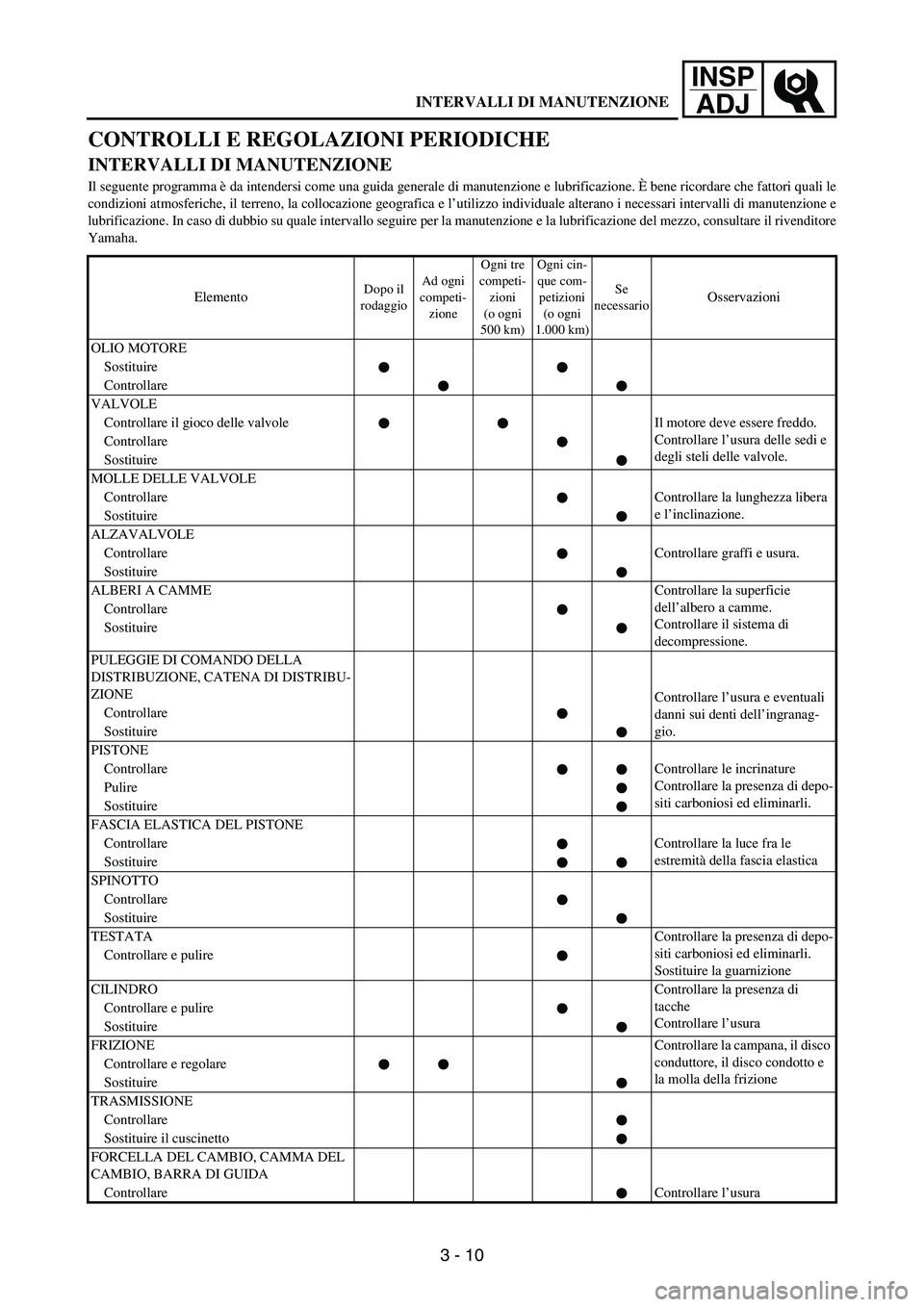

CONTROLLI E REGOLAZIONI PERIODICHE
INTERVALLI DI MANUTENZIONE
Il seguente programma è da intendersi come una guida generale di manutenzione e lubrificazione. È bene ricordare che fattori quali le
condizioni atmosferiche, il terreno, la collocazione geografica e l’utilizzo individuale alterano i necessari intervalli di manutenzione e
lubrificazione. In caso di dubbio su quale intervallo seguire per la manutenzione e la lubrificazione del mezzo, consultare il rivenditore
Yamaha.
Elemento
Dopo il
rodaggioAd ogni
competi-
zioneOgni tre
competi-
zioni
(o ogni
500 km)Ogni cin-
que com-
petizioni
(o ogni
1.000 km)Se
necessarioOsservazioni
OLIO MOTORE
Sostituire
Controllare
VALVOLE
Controllare il gioco delle valvole Il motore deve essere freddo.
Controllare l’usura delle sedi e
degli steli delle valvole. Controllare
Sostituire
MOLLE DELLE VALVOLE
Controllare Controllare la lunghezza libera
e l’inclinazione.
Sostituire
ALZAVALVOLE
Controllare Controllare graffi e usura.
Sostituire
ALBERI A CAMME Controllare la superficie
dell’albero a camme.
Controllare il sistema di
decompressione. Controllare
Sostituire
PULEGGIE DI COMANDO DELLA
DISTRIBUZIONE, CATENA DI DISTRIBU-
ZIONE
Controllare l’usura e eventuali
danni sui denti dell’ingranag-
gio. Controllare
Sostituire
PISTONE
Controllare Controllare le incrinature
Controllare la presenza di depo-
siti carboniosi ed eliminarli. Pulire
Sostituire
FASCIA ELASTICA DEL PISTONE
Controllare Controllare la luce fra le
estremità della fascia elastica
Sostituire
SPINOTTO
Controllare
Sostituire
TESTATAControllare la presenza di depo-
siti carboniosi ed eliminarli.
Sostituire la guarnizione Controllare e pulire
CILINDROControllare la presenza di
tacche
Controllare l’usura Controllare e pulire
Sostituire
FRIZIONEControllare la campana, il disco
conduttore, il disco condotto e
la molla della frizione Controllare e regolare
Sostituire
TRASMISSIONE
Controllare
Sostituire il cuscinetto
FORCELLA DEL CAMBIO, CAMMA DEL
CAMBIO, BARRA DI GUIDA
Controllare Controllare l’usura
INTERVALLI DI MANUTENZIONE

3 - 11
INSP
ADJ

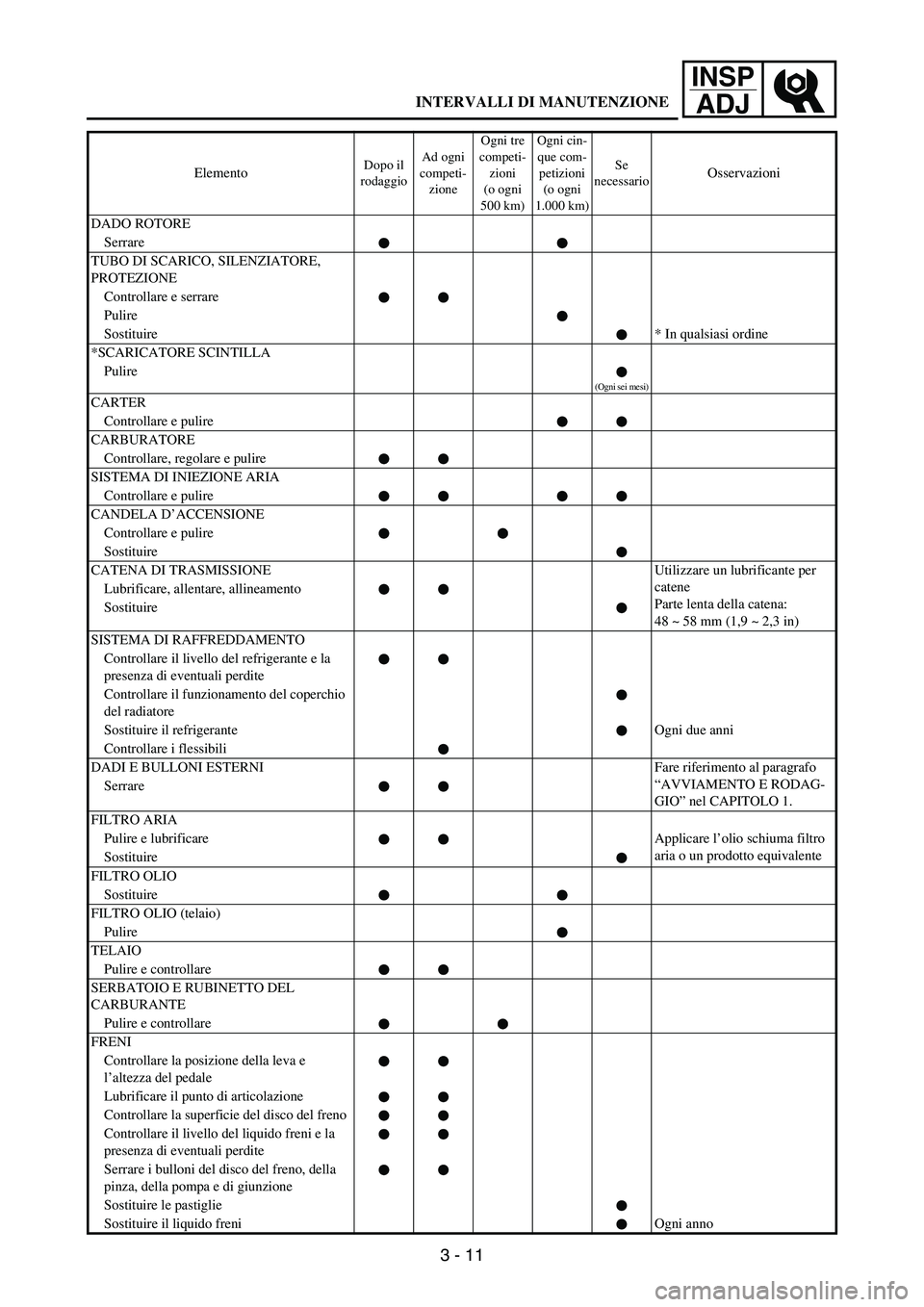

DADO ROTORE
Serrare
TUBO DI SCARICO, SILENZIATORE,
PROTEZIONE
Controllare e serrare
Pulire
Sostituire* In qualsiasi ordine
*SCARICATORE SCINTILLA
Pulire
(Ogni sei mesi)
CARTER
Controllare e pulire
CARBURATORE
Controllare, regolare e pulire
SISTEMA DI INIEZIONE ARIA
Controllare e pulire
CANDELA D’ACCENSIONE
Controllare e pulire
Sostituire
CATENA DI TRASMISSIONE Utilizzare un lubrificante per
catene
Parte lenta della catena:
48 ~ 58 mm (1,9 ~ 2,3 in) Lubrificare, allentare, allineamento
Sostituire
SISTEMA DI RAFFREDDAMENTO
Controllare il livello del refrigerante e la
presenza di eventuali perdite
Controllare il funzionamento del coperchio
del radiatore
Sostituire il refrigerante Ogni due anni
Controllare i flessibili
DADI E BULLONI ESTERNI Fare riferimento al paragrafo
“AVVIAMENTO E RODAG-
GIO” nel CAPITOLO 1. Serrare
FILTRO ARIA
Pulire e lubrificare Applicare l’olio schiuma filtro
aria o un prodotto equivalente
Sostituire
FILTRO OLIO
Sostituire
FILTRO OLIO (telaio)
Pulire
TELAIO
Pulire e controllare
SERBATOIO E RUBINETTO DEL
CARBURANTE
Pulire e controllare
FRENI
Controllare la posizione della leva e
l’altezza del pedale
Lubrificare il punto di articolazione
Controllare la superficie del disco del freno
Controllare il livello del liquido freni e la
presenza di eventuali perdite
Serrare i bulloni del disco del freno, della
pinza, della pompa e di giunzione
Sostituire le pastiglie
Sostituire il liquido freni Ogni annoElemento
Dopo il
rodaggioAd ogni
competi-
zioneOgni tre
competi-
zioni
(o ogni
500 km)Ogni cin-
que com-
petizioni
(o ogni
1.000 km)Se
necessarioOsservazioni
INTERVALLI DI MANUTENZIONE

3 - 12
INSP
ADJ

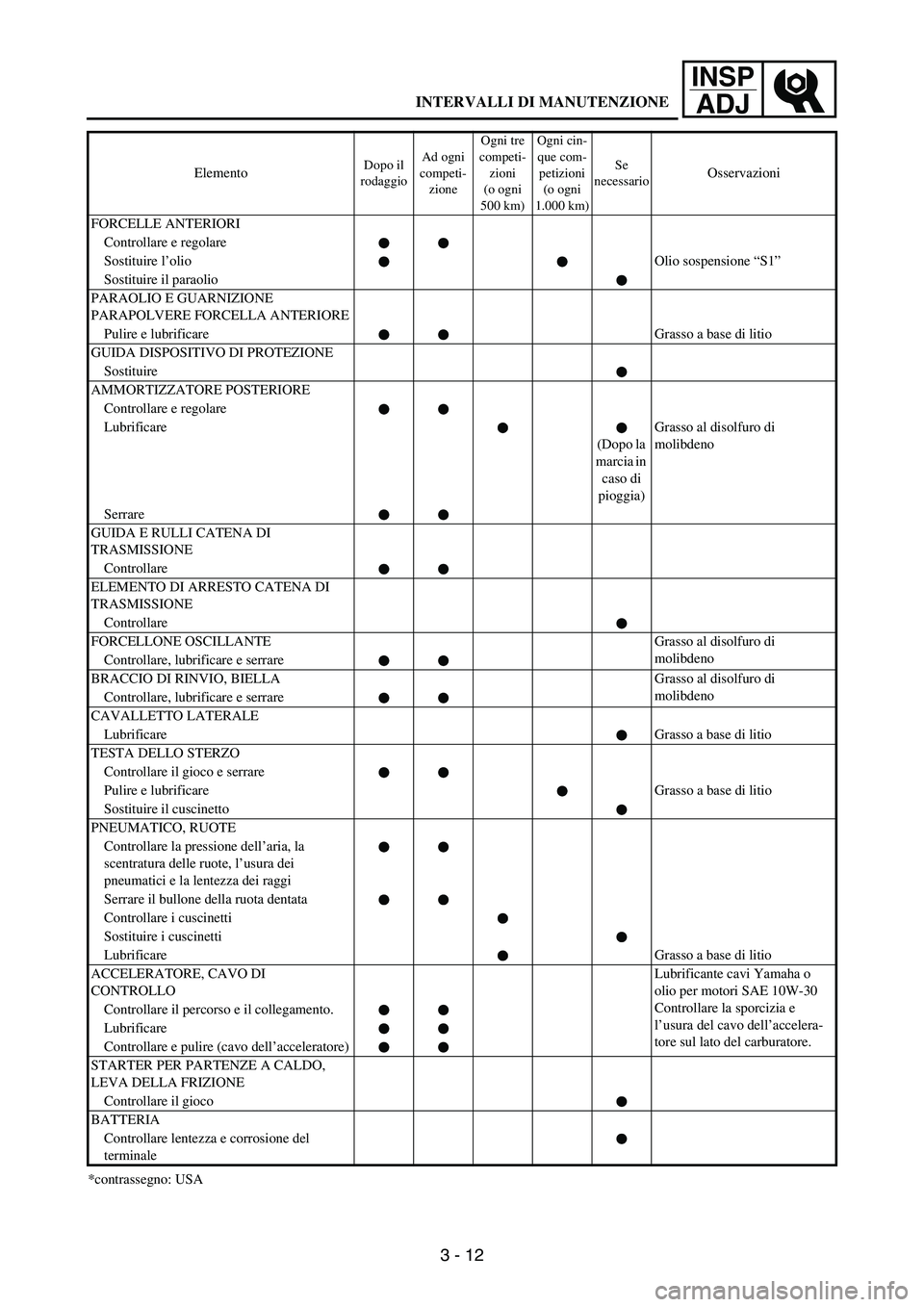

*contrassegno: USAFORCELLE ANTERIORI
Controllare e regolare
Sostituire l’olioOlio sospensione “S1”
Sostituire il paraolio
PARAOLIO E GUARNIZIONE
PARAPOLVERE FORCELLA ANTERIORE
Pulire e lubrificare Grasso a base di litio
GUIDA DISPOSITIVO DI PROTEZIONE
Sostituire
AMMORTIZZATORE POSTERIORE
Controllare e regolare
Lubrificare
(Dopo la
marcia in
caso di
pioggia)Grasso al disolfuro di
molibdeno
Serrare
GUIDA E RULLI CATENA DI
TRASMISSIONE
Controllare
ELEMENTO DI ARRESTO CATENA DI
TRASMISSIONE
Controllare
FORCELLONE OSCILLANTE Grasso al disolfuro di
molibdeno
Controllare, lubrificare e serrare
BRACCIO DI RINVIO, BIELLA Grasso al disolfuro di
molibdeno
Controllare, lubrificare e serrare
CAVALLETTO LATERALE
LubrificareGrasso a base di litio
TESTA DELLO STERZO
Controllare il gioco e serrare
Pulire e lubrificare Grasso a base di litio
Sostituire il cuscinetto
PNEUMATICO, RUOTE
Controllare la pressione dell’aria, la
scentratura delle ruote, l’usura dei
pneumatici e la lentezza dei raggi
Serrare il bullone della ruota dentata
Controllare i cuscinetti
Sostituire i cuscinetti
LubrificareGrasso a base di litio
ACCELERATORE, CAVO DI
CONTROLLOLubrificante cavi Yamaha o
olio per motori SAE 10W-30
Controllare la sporcizia e
l’usura del cavo dell’accelera-
tore sul lato del carburatore. Controllare il percorso e il collegamento.
Lubrificare
Controllare e pulire (cavo dell’acceleratore)
STARTER PER PARTENZE A CALDO,
LEVA DELLA FRIZIONE
Controllare il gioco
BATTERIA
Controllare lentezza e corrosione del
terminaleElemento
Dopo il
rodaggioAd ogni
competi-
zioneOgni tre
competi-
zioni
(o ogni
500 km)Ogni cin-
que com-
petizioni
(o ogni
1.000 km)Se
necessarioOsservazioni
INTERVALLI DI MANUTENZIONE

3 - 13
INSP
ADJ

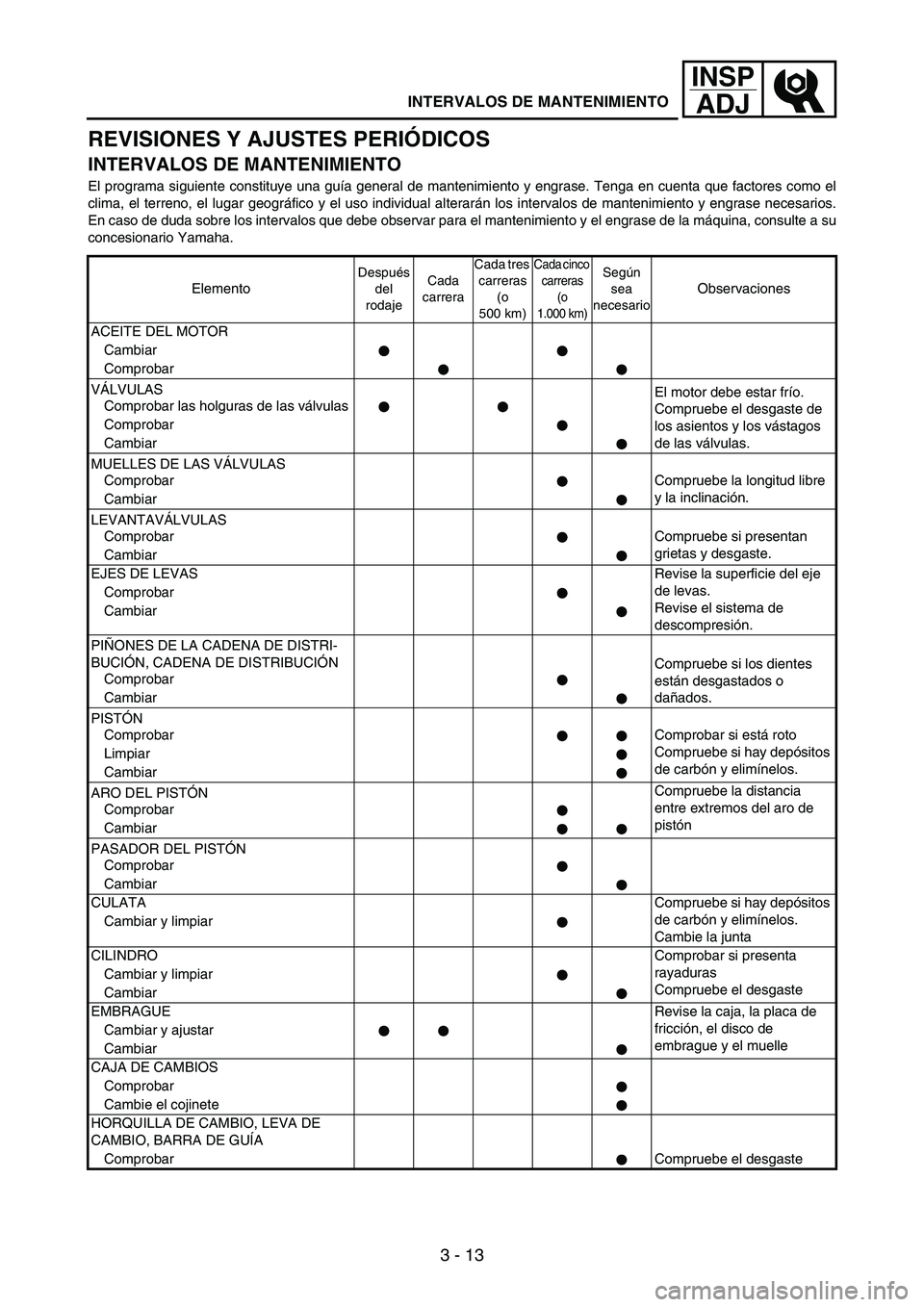

REVISIONES Y AJUSTES PERIÓDICOS
INTERVALOS DE MANTENIMIENTO
El programa siguiente constituye una guía general de mantenimiento y engrase. Tenga en cuenta que factores como el
clima, el terreno, el lugar geográfico y el uso individual alterarán los intervalos de mantenimiento y engrase necesarios.
En caso de duda sobre los intervalos que debe observar para el mantenimiento y el engrase de la máquina, consulte a su
concesionario Yamaha.
Elemento
Después
del
rodajeCada
carreraCada tres
carreras
(o
500 km)Cada cinco
carreras
(o
1.000 km)Según
sea
necesario
Observaciones
ACEITE DEL MOTOR
Cambiar
Comprobar
VÁLVULAS
El motor debe estar frío.
Compruebe el desgaste de
los asientos y los vástagos
de las válvulas. Comprobar las holguras de las válvulas
Comprobar
Cambiar
MUELLES DE LAS VÁLVULAS
ComprobarCompruebe la longitud libre
y la inclinación.
Cambiar
LEVANTAVÁLVULAS
ComprobarCompruebe si presentan
grietas y desgaste.
Cambiar
EJES DE LEVASRevise la superficie del eje
de levas.
Revise el sistema de
descompresión. Comprobar
Cambiar
PIÑONES DE LA CADENA DE DISTRI-
BUCIÓN, CADENA DE DISTRIBUCIÓN
Compruebe si los dientes
están desgastados o
dañados. Comprobar
Cambiar
PISTÓN
ComprobarComprobar si está roto
Compruebe si hay depósitos
de carbón y elimínelos. Limpiar
Cambiar
ARO DEL PISTÓNCompruebe la distancia
entre extremos del aro de
pistón Comprobar
Cambiar
PASADOR DEL PISTÓN
Comprobar
Cambiar
CULATACompruebe si hay depósitos
de carbón y elimínelos.
Cambie la junta Cambiar y limpiar
CILINDROComprobar si presenta
rayaduras
Compruebe el desgaste Cambiar y limpiar
Cambiar
EMBRAGUERevise la caja, la placa de
fricción, el disco de
embrague y el muelle Cambiar y ajustar
Cambiar
CAJA DE CAMBIOS
Comprobar
Cambie el cojinete
HORQUILLA DE CAMBIO, LEVA DE
CAMBIO, BARRA DE GUÍA
ComprobarCompruebe el desgaste
INTERVALOS DE MANTENIMIENTO
