YAMAHA WR 250F 2006 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2006, Model line: WR 250F, Model: YAMAHA WR 250F 2006Pages: 900, tamaño PDF: 23.77 MB
Page 221 of 900

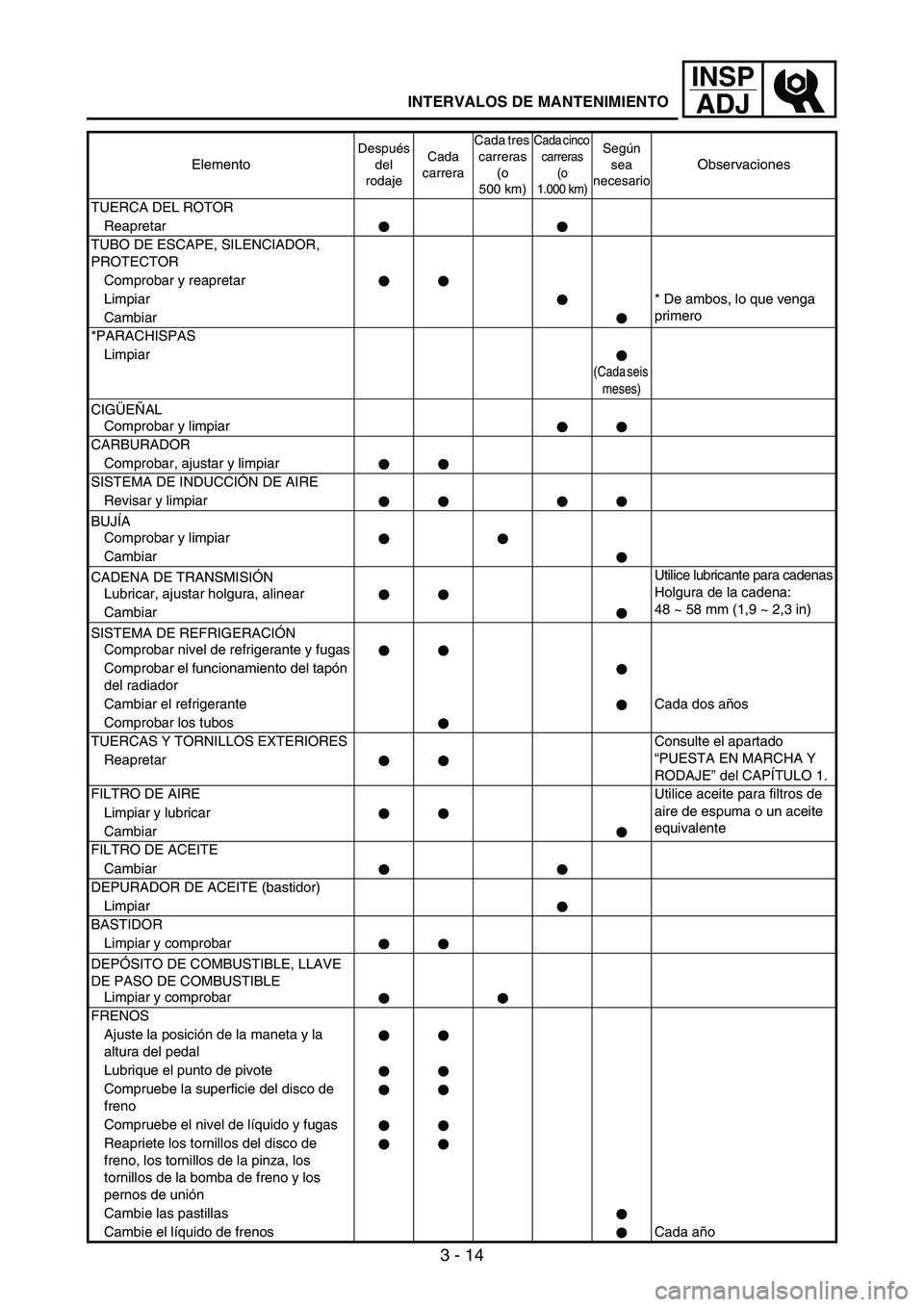

3 - 14
INSP
ADJ
TUERCA DEL ROTOR
Reapretar
TUBO DE ESCAPE, SILENCIADOR,
PROTECTOR
Comprobar y reapretar
Limpiar* De ambos, lo que venga
primero
Cambiar
*PARACHISPAS
Limpiar
(Cada seis
meses)
CIGÜEÑAL
Comprobar y limpiar
CARBURADOR
Comprobar, ajustar y limpiar
SISTEMA DE INDUCCIÓN DE AIRE
Revisar y limpiar
BUJÍA
Comprobar y limpiar
Cambiar
CADENA DE TRANSMISIÓNUtilice lubricante para cadenas
Holgura de la cadena:
48 ~ 58 mm (1,9 ~ 2,3 in) Lubricar, ajustar holgura, alinear
Cambiar
SISTEMA DE REFRIGERACIÓN
Comprobar nivel de refrigerante y fugas
Comprobar el funcionamiento del tapón
del radiador
Cambiar el refrigerante Cada dos años
Comprobar los tubos
TUERCAS Y TORNILLOS EXTERIORES Consulte el apartado
“PUESTA EN MARCHA Y
RODAJE” del CAPÍTULO 1. Reapretar
FILTRO DE AIREUtilice aceite para filtros de
aire de espuma o un aceite
equivalente Limpiar y lubricar
Cambiar
FILTRO DE ACEITE
Cambiar
DEPURADOR DE ACEITE (bastidor)
Limpiar
BASTIDOR
Limpiar y comprobar
DEPÓSITO DE COMBUSTIBLE, LLAVE
DE PASO DE COMBUSTIBLE
Limpiar y comprobar
FRENOS
Ajuste la posición de la maneta y la
altura del pedal
Lubrique el punto de pivote
Compruebe la superficie del disco de
freno
Compruebe el nivel de líquido y fugas
Reapriete los tornillos del disco de
freno, los tornillos de la pinza, los
tornillos de la bomba de freno y los
pernos de unión
Cambie las pastillas
Cambie el líquido de frenos Cada año Elemento
Después
del
rodajeCada
carreraCada tres
carreras
(o
500 km)Cada cinco
carreras
(o
1.000 km)Según
sea
necesario
Observaciones
INTERVALOS DE MANTENIMIENTO
Page 222 of 900

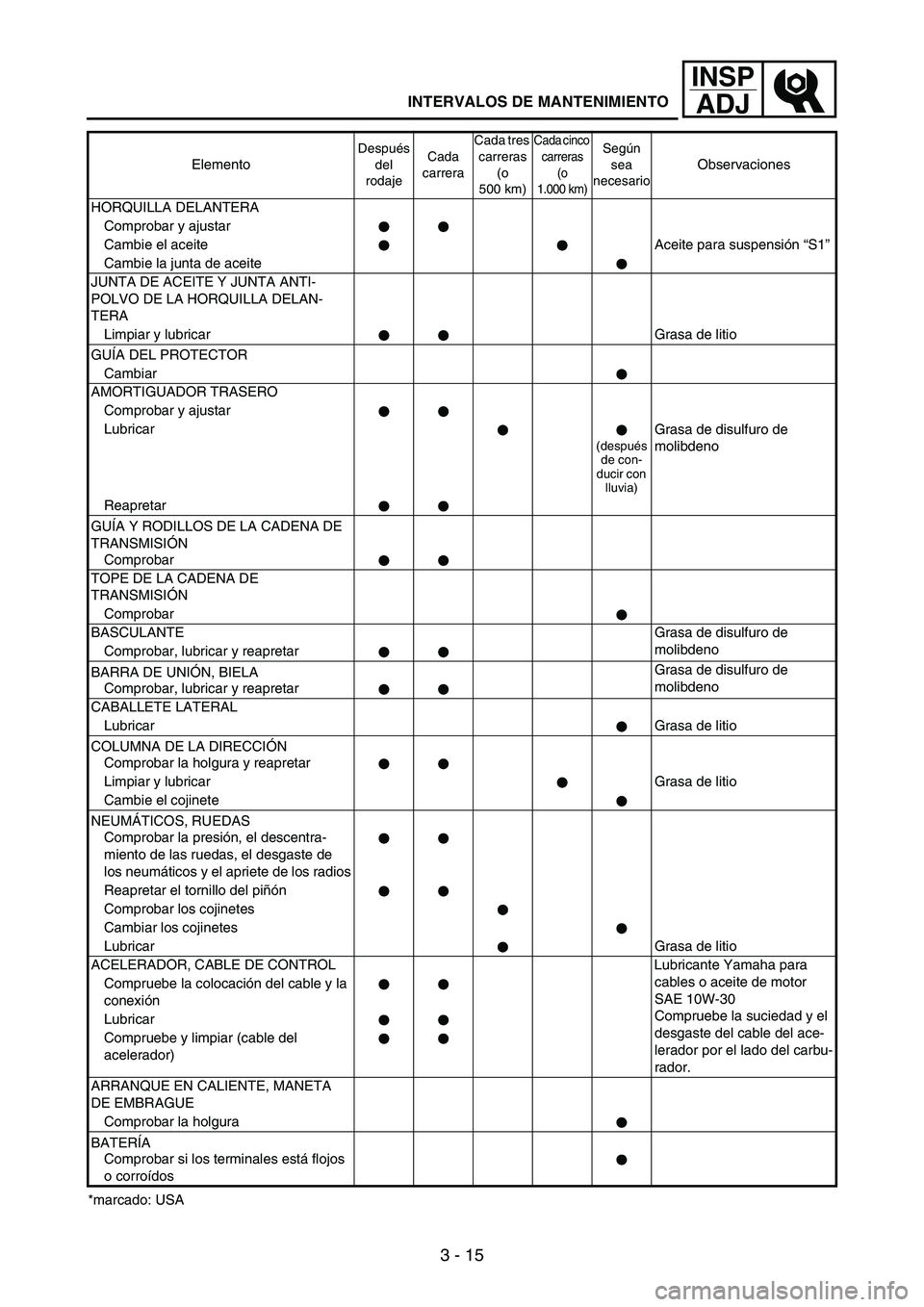

3 - 15
INSP
ADJ
*marcado: USAHORQUILLA DELANTERA
Comprobar y ajustar
Cambie el aceite Aceite para suspensión “S1”
Cambie la junta de aceite
JUNTA DE ACEITE Y JUNTA ANTI-
POLVO DE LA HORQUILLA DELAN-
TERA
Limpiar y lubricar Grasa de litio
GUÍA DEL PROTECTOR
Cambiar
AMORTIGUADOR TRASERO
Comprobar y ajustar
Lubricar
(después
de con-
ducir con
lluvia)
Grasa de disulfuro de
molibdeno
Reapretar
GUÍA Y RODILLOS DE LA CADENA DE
TRANSMISIÓN
Comprobar
TOPE DE LA CADENA DE
TRANSMISIÓN
Comprobar
BASCULANTEGrasa de disulfuro de
molibdeno
Comprobar, lubricar y reapretar
BARRA DE UNIÓN, BIELAGrasa de disulfuro de
molibdeno
Comprobar, lubricar y reapretar
CABALLETE LATERAL
LubricarGrasa de litio
COLUMNA DE LA DIRECCIÓN
Comprobar la holgura y reapretar
Limpiar y lubricar Grasa de litio
Cambie el cojinete
NEUMÁTICOS, RUEDAS
Comprobar la presión, el descentra-
miento de las ruedas, el desgaste de
los neumáticos y el apriete de los radios
Reapretar el tornillo del piñón
Comprobar los cojinetes
Cambiar los cojinetes
LubricarGrasa de litio
ACELERADOR, CABLE DE CONTROL Lubricante Yamaha para
cables o aceite de motor
SAE 10W-30
Compruebe la suciedad y el
desgaste del cable del ace-
lerador por el lado del carbu-
rador. Compruebe la colocación del cable y la
conexión
Lubricar
Compruebe y limpiar (cable del
acelerador)
ARRANQUE EN CALIENTE, MANETA
DE EMBRAGUE
Comprobar la holgura
BATERÍA
Comprobar si los terminales está flojos
o corroídosElemento
Después
del
rodajeCada
carreraCada tres
carreras
(o
500 km)Cada cinco
carreras
(o
1.000 km)Según
sea
necesario
Observaciones
INTERVALOS DE MANTENIMIENTO
Page 223 of 900
3 - 16
INSP
ADJ
PRE-OPERATION INSPECTION AND MAINTENANCE
EC320000
PRE-OPERATION INSPECTION AND MAINTENANCE
Before riding for break-in operation, practice or a race, make sure the machine is in good operating condition.
Before using this machine, check the following points.
GENERAL INSPECTION AND MAINTENANCE
Item Routine Page
CoolantCheck that coolant is filled up to the radiator cap.
Check the cooling system for leakage.P.3-21 ~ 29
FuelCheck that a fresh gasoline is filled in the fuel tank. Check the
fuel line for leakage.P.1-49
Engine oilCheck that the oil level is correct. Check the crankcase and
frame oil line for leakage.P.3-39 ~ 47
Gear shifter and clutchCheck that gears can be shifted correctly in order and that the
clutch operates smoothly.P.3-29 ~ 31
Throttle grip/HousingCheck that the throttle grip operation and free play are correctly
adjusted. Lubricate the throttle grip and housing, if necessary.P.3-31 ~ 33
Brakes Check the play of front brake and effect of front and rear brake. P.3-65 ~ 77
Drive chainCheck drive chain slack and alignment. Check that the drive
chain is lubricated properly.P.3-79 ~ 83
WheelsCheck for excessive wear and tire pressure. Check for loose
spokes and have no excessive play.P.3-99 ~ 101
SteeringCheck that the handlebar can be turned smoothly and have no
excessive play.P.3-101 ~ 103
Front forks and rear shock
absorberCheck that they operate smoothly and there is no oil leakage. P.3-85 ~ 97
Cables (wires)Check that the clutch and throttle cables move smoothly. Check
that they are not caught when the handlebars are turned or when
the front forks travel up and down.—
Exhaust pipeCheck that the exhaust pipe is tightly mounted and has no
cracks.P.4-7 ~ 11
Rear wheel sprocket Check that the rear wheel sprocket tightening bolt is not loose. P.3-77
Lubrication Check for smooth operation. Lubricate if necessary. P.3-105
Bolts and nuts Check the chassis and engine for loose bolts and nuts. P.1-59
Lead connectorsCheck that the AC magneto, CDI unit, and ignition coil are
connected tightly.P.1-9
SettingsIs the machine set suitably for the condition of the racing course
and weather or by taking into account the results of test runs
before racing? Are inspection and maintenance completely
done?P.7-1 ~ 40
Page 224 of 900
3 - 17
INSP
ADJ

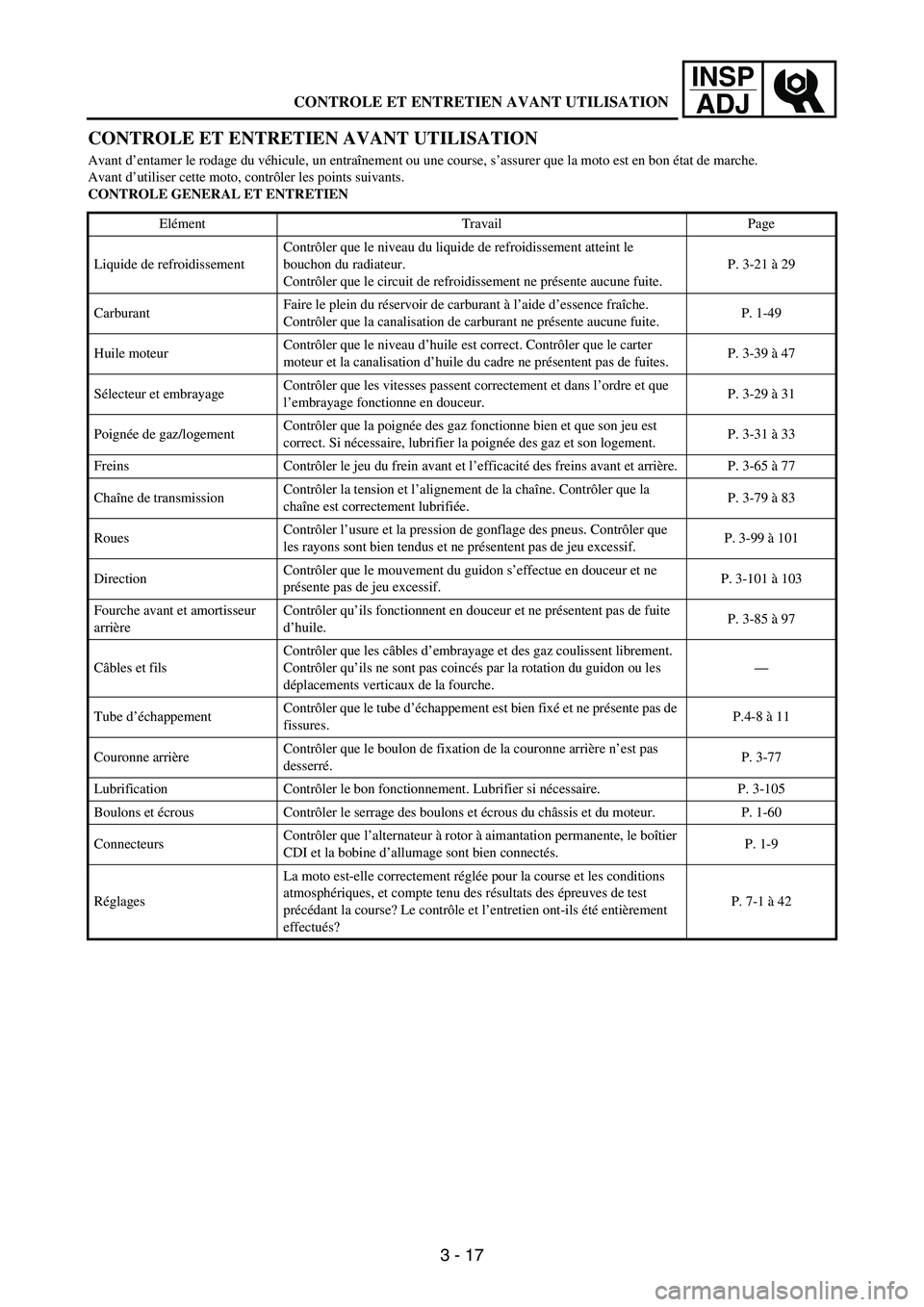

CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant d’entamer le rodage du véhicule, un entraînement ou une course, s’assurer que la moto est en bon état de marche.
Avant d’utiliser cette moto, contrôler les points suivants.
CONTROLE GENERAL ET ENTRETIEN
Elément Travail Page
Liquide de refroidissementContrôler que le niveau du liquide de refroidissement atteint le
bouchon du radiateur.
Contrôler que le circuit de refroidissement ne présente aucune fuite.P. 3-21 à 29
CarburantFaire le plein du réservoir de carburant à l’aide d’essence fraîche.
Contrôler que la canalisation de carburant ne présente aucune fuite.P. 1-49
Huile moteurContrôler que le niveau d’huile est correct. Contrôler que le carter
moteur et la canalisation d’huile du cadre ne présentent pas de fuites.P. 3-39 à 47
Sélecteur et embrayageContrôler que les vitesses passent correctement et dans l’ordre et que
l’embrayage fonctionne en douceur.P. 3-29 à 31
Poignée de gaz/logementContrôler que la poignée des gaz fonctionne bien et que son jeu est
correct. Si nécessaire, lubrifier la poignée des gaz et son logement.P. 3-31 à 33
Freins Contrôler le jeu du frein avant et l’efficacité des freins avant et arrière. P. 3-65 à 77
Chaîne de transmissionContrôler la tension et l’alignement de la chaîne. Contrôler que la
chaîne est correctement lubrifiée.P. 3-79 à 83
RouesContrôler l’usure et la pression de gonflage des pneus. Contrôler que
les rayons sont bien tendus et ne présentent pas de jeu excessif.P. 3-99 à 101
DirectionContrôler que le mouvement du guidon s’effectue en douceur et ne
présente pas de jeu excessif.P. 3-101 à 103
Fourche avant et amortisseur
arrièreContrôler qu’ils fonctionnent en douceur et ne présentent pas de fuite
d’huile.P. 3-85 à 97
Câbles et filsContrôler que les câbles d’embrayage et des gaz coulissent librement.
Contrôler qu’ils ne sont pas coincés par la rotation du guidon ou les
déplacements verticaux de la fourche.—
Tube d’échappementContrôler que le tube d’échappement est bien fixé et ne présente pas de
fissures.P.4-8 à 11
Couronne arrièreContrôler que le boulon de fixation de la couronne arrière n’est pas
desserré.P. 3-77
Lubrification Contrôler le bon fonctionnement. Lubrifier si nécessaire. P. 3-105
Boulons et écrous Contrôler le serrage des boulons et écrous du châssis et du moteur. P. 1-60
ConnecteursContrôler que l’alternateur à rotor à aimantation permanente, le boîtier
CDI et la bobine d’allumage sont bien connectés.P. 1-9
RéglagesLa moto est-elle correctement réglée pour la course et les conditions
atmosphériques, et compte tenu des résultats des épreuves de test
précédant la course? Le contrôle et l’entretien ont-ils été entièrement
effectués?P. 7-1 à 42
CONTROLE ET ENTRETIEN AVANT UTILISATION
Page 225 of 900
3 - 18
INSP
ADJ

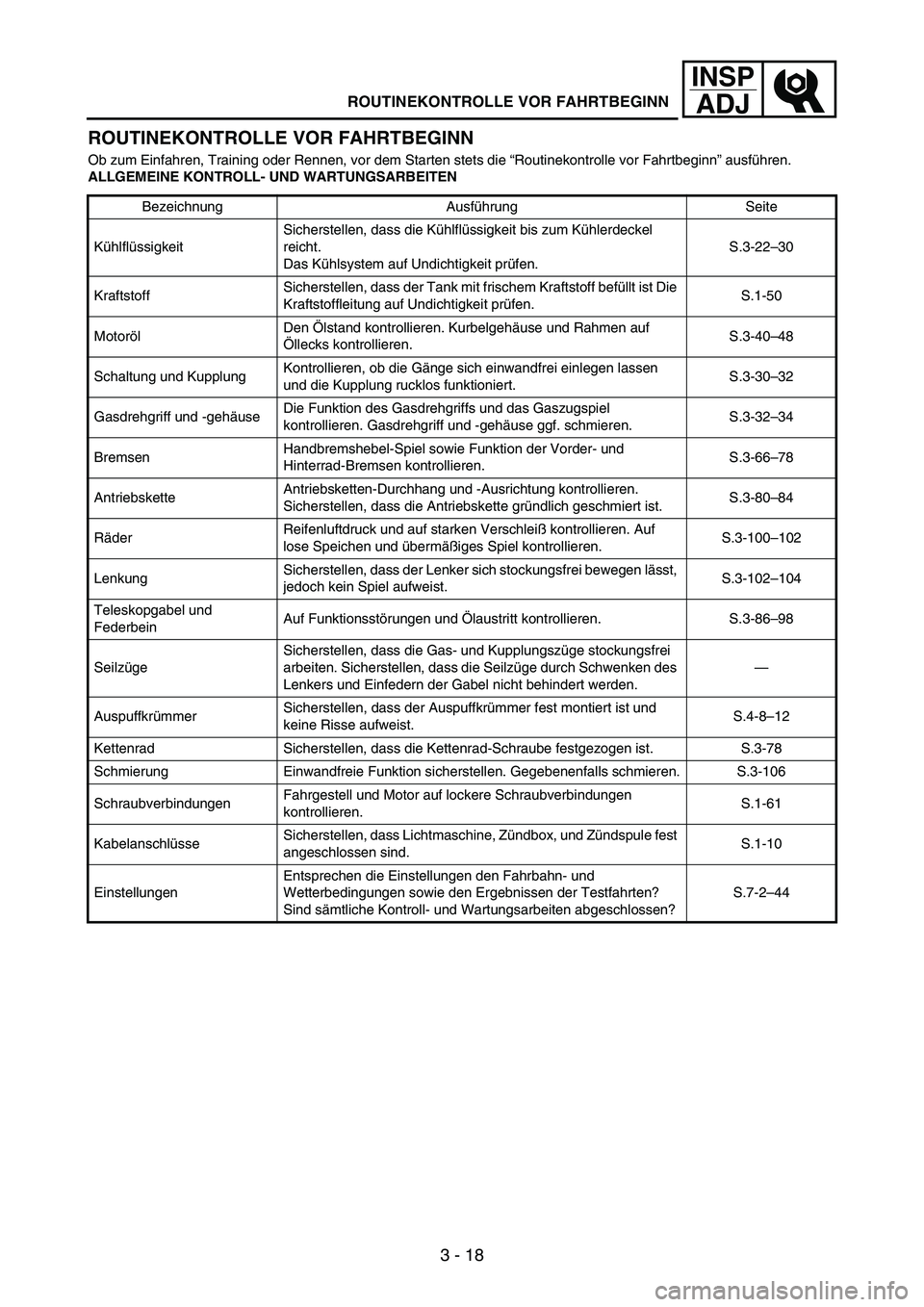

ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren, Training oder Rennen, vor dem Starten stets die “Routinekontrolle vor Fahrtbeginn” ausführen.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Bezeichnung Ausführung Seite
KühlflüssigkeitSicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel
reicht.
Das Kühlsystem auf Undichtigkeit prüfen.S.3-22–30
KraftstoffSicherstellen, dass der Tank mit frischem Kraftstoff befüllt ist Die
Kraftstoffleitung auf Undichtigkeit prüfen.S.1-50
MotorölDen Ölstand kontrollieren. Kurbelgehäuse und Rahmen auf
Öllecks kontrollieren.S.3-40–48
Schaltung und KupplungKontrollieren, ob die Gänge sich einwandfrei einlegen lassen
und die Kupplung rucklos funktioniert.S.3-30–32
Gasdrehgriff und -gehäuseDie Funktion des Gasdrehgriffs und das Gaszugspiel
kontrollieren. Gasdrehgriff und -gehäuse ggf. schmieren.S.3-32–34
BremsenHandbremshebel-Spiel sowie Funktion der Vorder- und
Hinterrad-Bremsen kontrollieren.S.3-66–78
AntriebsketteAntriebsketten-Durchhang und -Ausrichtung kontrollieren.
Sicherstellen, dass die Antriebskette gründlich geschmiert ist.S.3-80–84
RäderReifenluftdruck und auf starken Verschleiß kontrollieren. Auf
lose Speichen und übermäßiges Spiel kontrollieren.S.3-100–102
LenkungSicherstellen, dass der Lenker sich stockungsfrei bewegen lässt,
jedoch kein Spiel aufweist.S.3-102–104
Teleskopgabel und
FederbeinAuf Funktionsstörungen und Ölaustritt kontrollieren. S.3-86–98
SeilzügeSicherstellen, dass die Gas- und Kupplungszüge stockungsfrei
arbeiten. Sicherstellen, dass die Seilzüge durch Schwenken des
Lenkers und Einfedern der Gabel nicht behindert werden.—
AuspuffkrümmerSicherstellen, dass der Auspuffkrümmer fest montiert ist und
keine Risse aufweist.S.4-8–12
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. S.3-78
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls schmieren. S.3-106
SchraubverbindungenFahrgestell und Motor auf lockere Schraubverbindungen
kontrollieren.S.1-61
KabelanschlüsseSicherstellen, dass Lichtmaschine, Zündbox, und Zündspule fest
angeschlossen sind.S.1-10
EinstellungenEntsprechen die Einstellungen den Fahrbahn- und
Wetterbedingungen sowie den Ergebnissen der Testfahrten?
Sind sämtliche Kontroll- und Wartungsarbeiten abgeschlossen?S.7-2–44
ROUTINEKONTROLLE VOR FAHRTBEGINN
Page 226 of 900
3 - 19
INSP
ADJ

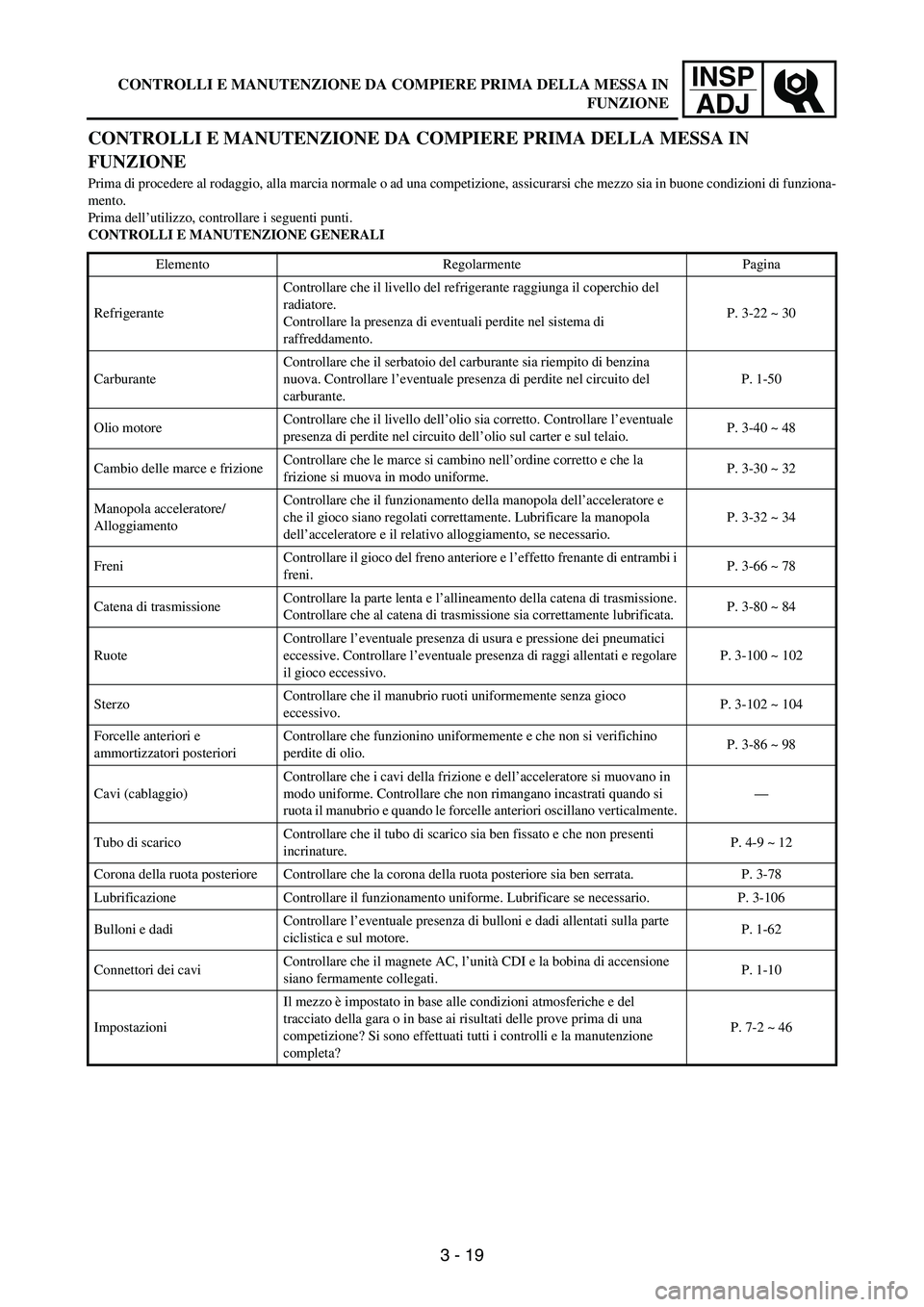

CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLA MESSA IN
FUNZIONE
Prima di procedere al rodaggio, alla marcia normale o ad una competizione, assicurarsi che mezzo sia in buone condizioni di funziona-
mento.
Prima dell’utilizzo, controllare i seguenti punti.
CONTROLLI E MANUTENZIONE GENERALI
Elemento Regolarmente Pagina
RefrigeranteControllare che il livello del refrigerante raggiunga il coperchio del
radiatore.
Controllare la presenza di eventuali perdite nel sistema di
raffreddamento.P. 3-22 ~ 30
CarburanteControllare che il serbatoio del carburante sia riempito di benzina
nuova. Controllare l’eventuale presenza di perdite nel circuito del
carburante.P. 1-50
Olio motoreControllare che il livello dell’olio sia corretto. Controllare l’eventuale
presenza di perdite nel circuito dell’olio sul carter e sul telaio. P. 3-40 ~ 48
Cambio delle marce e frizioneControllare che le marce si cambino nell’ordine corretto e che la
frizione si muova in modo uniforme. P. 3-30 ~ 32
Manopola acceleratore/
AlloggiamentoControllare che il funzionamento della manopola dell’acceleratore e
che il gioco siano regolati correttamente. Lubrificare la manopola
dell’acceleratore e il relativo alloggiamento, se necessario. P. 3-32 ~ 34
FreniControllare il gioco del freno anteriore e l’effetto frenante di entrambi i
freni. P. 3-66 ~ 78
Catena di trasmissioneControllare la parte lenta e l’allineamento della catena di trasmissione.
Controllare che al catena di trasmissione sia correttamente lubrificata. P. 3-80 ~ 84
RuoteControllare l’eventuale presenza di usura e pressione dei pneumatici
eccessive. Controllare l’eventuale presenza di raggi allentati e regolare
il gioco eccessivo. P. 3-100 ~ 102
SterzoControllare che il manubrio ruoti uniformemente senza gioco
eccessivo. P. 3-102 ~ 104
Forcelle anteriori e
ammortizzatori posterioriControllare che funzionino uniformemente e che non si verifichino
perdite di olio.P. 3-86 ~ 98
Cavi (cablaggio)Controllare che i cavi della frizione e dell’acceleratore si muovano in
modo uniforme. Controllare che non rimangano incastrati quando si
ruota il manubrio e quando le forcelle anteriori oscillano verticalmente. —
Tubo di scaricoControllare che il tubo di scarico sia ben fissato e che non presenti
incrinature.P. 4-9 ~ 12
Corona della ruota posteriore Controllare che la corona della ruota posteriore sia ben serrata. P. 3-78
Lubrificazione Controllare il funzionamento uniforme. Lubrificare se necessario. P. 3-106
Bulloni e dadiControllare l’eventuale presenza di bulloni e dadi allentati sulla parte
ciclistica e sul motore. P. 1-62
Connettori dei caviControllare che il magnete AC, l’unità CDI e la bobina di accensione
siano fermamente collegati.P. 1-10
ImpostazioniIl mezzo è impostato in base alle condizioni atmosferiche e del
tracciato della gara o in base ai risultati delle prove prima di una
competizione? Si sono effettuati tutti i controlli e la manutenzione
completa?P. 7-2 ~ 46
CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLA MESSA IN
FUNZIONE
Page 227 of 900
3 - 20
INSP
ADJ

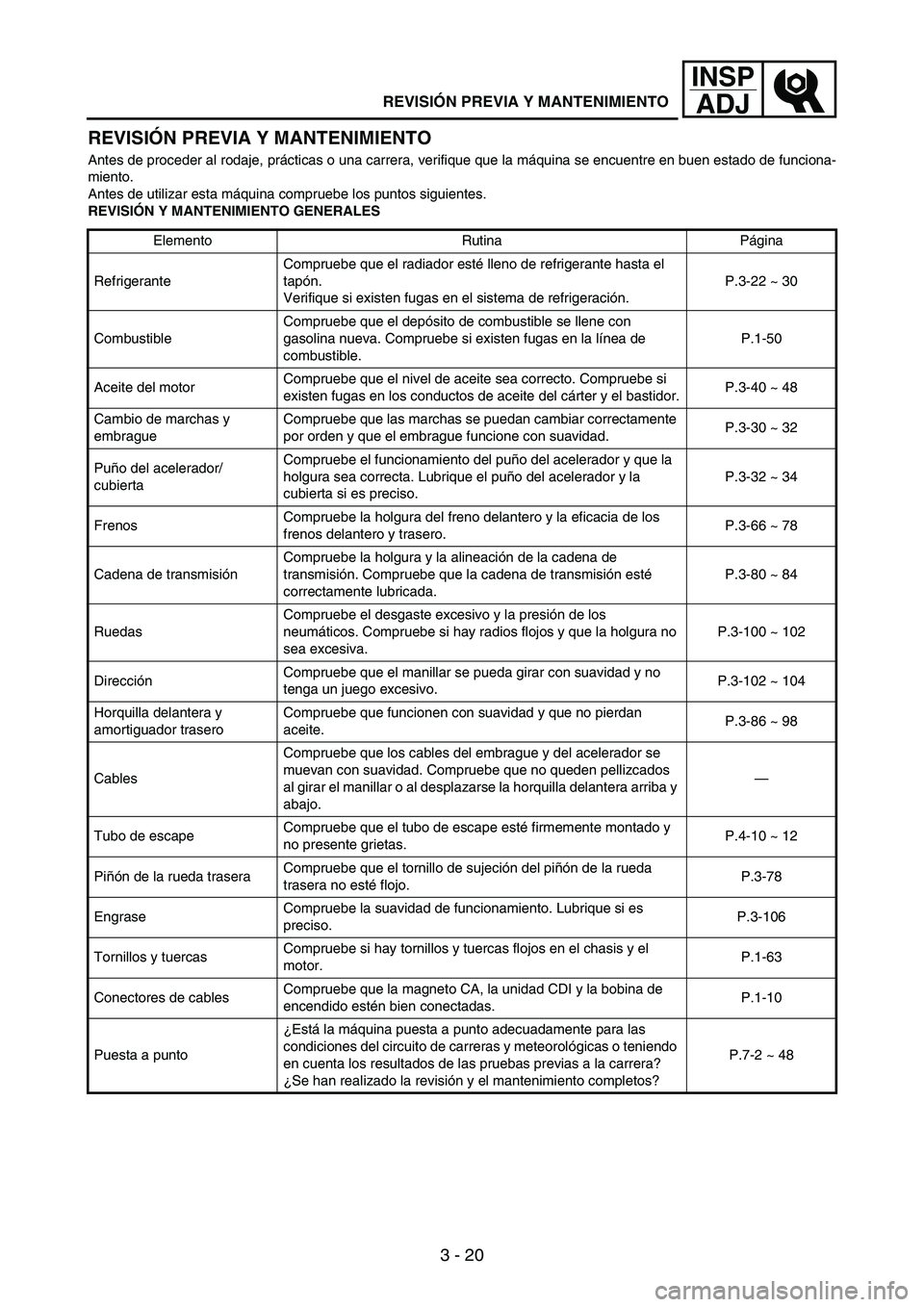

REVISIÓN PREVIA Y MANTENIMIENTO
Antes de proceder al rodaje, prácticas o una carrera, verifique que la máquina se encuentre en buen estado de funciona-
miento.
Antes de utilizar esta máquina compruebe los puntos siguientes.
REVISIÓN Y MANTENIMIENTO GENERALES
Elemento Rutina Página
RefrigeranteCompruebe que el radiador esté lleno de refrigerante hasta el
tapón.
Verifique si existen fugas en el sistema de refrigeración.P.3-22 ~ 30
CombustibleCompruebe que el depósito de combustible se llene con
gasolina nueva. Compruebe si existen fugas en la línea de
combustible.P.1-50
Aceite del motorCompruebe que el nivel de aceite sea correcto. Compruebe si
existen fugas en los conductos de aceite del cárter y el bastidor.P.3-40 ~ 48
Cambio de marchas y
embragueCompruebe que las marchas se puedan cambiar correctamente
por orden y que el embrague funcione con suavidad.P.3-30 ~ 32
Puño del acelerador/
cubiertaCompruebe el funcionamiento del puño del acelerador y que la
holgura sea correcta. Lubrique el puño del acelerador y la
cubierta si es preciso.P.3-32 ~ 34
FrenosCompruebe la holgura del freno delantero y la eficacia de los
frenos delantero y trasero.P.3-66 ~ 78
Cadena de transmisión Compruebe la holgura y la alineación de la cadena de
transmisión. Compruebe que la cadena de transmisión esté
correctamente lubricada.P.3-80 ~ 84
RuedasCompruebe el desgaste excesivo y la presión de los
neumáticos. Compruebe si hay radios flojos y que la holgura no
sea excesiva.P.3-100 ~ 102
DirecciónCompruebe que el manillar se pueda girar con suavidad y no
tenga un juego excesivo.P.3-102 ~ 104
Horquilla delantera y
amortiguador traseroCompruebe que funcionen con suavidad y que no pierdan
aceite.P.3-86 ~ 98
CablesCompruebe que los cables del embrague y del acelerador se
muevan con suavidad. Compruebe que no queden pellizcados
al girar el manillar o al desplazarse la horquilla delantera arriba y
abajo.—
Tubo de escapeCompruebe que el tubo de escape esté firmemente montado y
no presente grietas.P.4-10 ~ 12
Piñón de la rueda traseraCompruebe que el tornillo de sujeción del piñón de la rueda
trasera no esté flojo.P.3-78
EngraseCompruebe la suavidad de funcionamiento. Lubrique si es
preciso.P.3-106
Tornillos y tuercasCompruebe si hay tornillos y tuercas flojos en el chasis y el
motor.P.1-63
Conectores de cablesCompruebe que la magneto CA, la unidad CDI y la bobina de
encendido estén bien conectadas.P.1-10
Puesta a punto¿Está la máquina puesta a punto adecuadamente para las
condiciones del circuito de carreras y meteorológicas o teniendo
en cuenta los resultados de las pruebas previas a la carrera?
¿Se han realizado la revisión y el mantenimiento completos?P.7-2 ~ 48
REVISIÓN PREVIA Y MANTENIMIENTO
Page 228 of 900
3 - 21
INSP
ADJ
EC350000
ENGINE
COOLANT LEVEL INSPECTION
WARNING
Do not remove the radiator cap 1,
drain bolt and hoses when the
engine and radiator are hot. Scald-
ing hot fluid and steam may be
blown out under pressure, which
could cause serious injury.
When the engine has cooled,
place a thick towel over the radia-
tor cap, slowly rotate the cap
counterclockwise to the detent.
This procedure allows any resid-
ual pressure to escape. When the
hissing sound has stopped, press
down on the cap while turning
counterclockwise and remove it.
CAUTION:
Hard water or salt water is harmful
to the engine parts. You may use
distilled water, if you can’t get soft
water.
1. Place the machine on a level
place, and hold it in an upright
position.
2. Inspect:
Coolant level
Coolant level should be
between the maximum
a and
minimum
b marks.
Coolant level is below the
“LOW” level line
→ Add soft
water (tap water) up to the
proper level.
3. Start the engine and let it warm
up for several minutes.
4. Turn off the engine and check
the coolant level again.
NOTE:Before checking the coolant level,
wait a few minutes until the coolant
settles.
LOWFULLCOOLANTa
b
MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon de radia-
teur 1
, le boulon de vidange et les
durits quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Quand le moteur s’est refroidi, placer
un chiffon épais sur le bouchon du
radiateur et tourner lentement ce der-
nier dans le sens inverse des aiguilles
d’une montre jusqu’au point de
détente. Ceci permet à la pression rési-
duelle de s’échapper. Quand le siffle-
ment s’arrête, appuyer sur le bouchon
tout en le faisant tourner dans le sens
inverse des aiguilles d’une montre
puis l’enlever.
ATTENTION:
L’eau calcaire ou salée est nuisible
pour les pièces du moteur. En
l’absence d’eau non calcaire, il est pos-
sible d’utiliser de l’eau distillée.
1. Placer la moto sur un sol plan et la
maintenir à la verticale.
2. Contrôler
Niveau du liquide de refroidisse-
ment
Le niveau du liquide de refroidis-
sement doit se situer entre les
repères de niveau maximum a et
minimum b.
Le niveau de liquide de refroidis-
sement est sous la ligne de niveau
“LOW” → Ajouter de l’eau
douce (eau du robinet) jusqu’au
niveau correct.
3. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
4. Couper le moteur et vérifier à nou-
veau le niveau du liquide de refroi-
dissement.
N.B.:
Attendre quelques minutes que le liquide
de refroidissement se stabilise avant d’en
contrôler le niveau.
ENGINE
MOTEUR
Page 229 of 900
INSP
ADJ
3 - 22

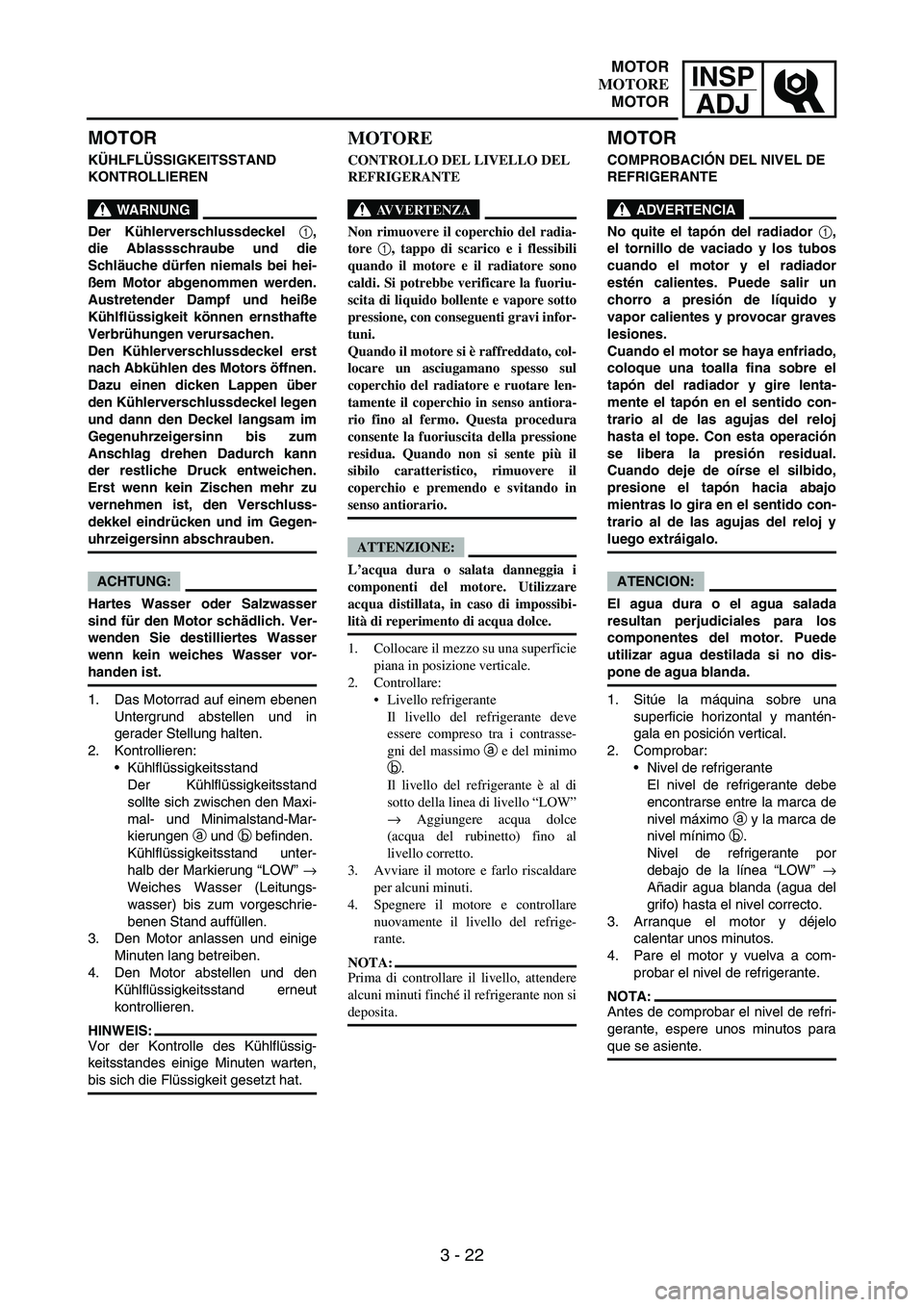

MOTOR
KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
WARNUNG
Der Kühlerverschlussdeckel 1,
die Ablassschraube und die
Schläuche dürfen niemals bei hei-
ßem Motor abgenommen werden.
Austretender Dampf und heiße
Kühlflüssigkeit können ernsthafte
Verbrühungen verursachen.
Den Kühlerverschlussdeckel erst
nach Abkühlen des Motors öffnen.
Dazu einen dicken Lappen über
den Kühlerverschlussdeckel legen
und dann den Deckel langsam im
Gegenuhrzeigersinn bis zum
Anschlag drehen Dadurch kann
der restliche Druck entweichen.
Erst wenn kein Zischen mehr zu
vernehmen ist, den Verschluss-
dekkel eindrücken und im Gegen-
uhrzeigersinn abschrauben.
ACHTUNG:
Hartes Wasser oder Salzwasser
sind für den Motor schädlich. Ver-
wenden Sie destilliertes Wasser
wenn kein weiches Wasser vor-
handen ist.
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
2. Kontrollieren:
Kühlflüssigkeitsstand
Der Kühlflüssigkeitsstand
sollte sich zwischen den Maxi-
mal- und Minimalstand-Mar-
kierungen
a und
b befinden.
Kühlflüssigkeitsstand unter-
halb der Markierung “LOW”
→
Weiches Wasser (Leitungs-
wasser) bis zum vorgeschrie-
benen Stand auffüllen.
3. Den Motor anlassen und einige
Minuten lang betreiben.
4. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
HINWEIS:
Vor der Kontrolle des Kühlflüssig-
keitsstandes einige Minuten warten,
bis sich die Flüssigkeit gesetzt hat.
MOTORE
CONTROLLO DEL LIVELLO DEL
REFRIGERANTE
AVVERTENZA
Non rimuovere il coperchio del radia-
tore 1
, tappo di scarico e i flessibili
quando il motore e il radiatore sono
caldi. Si potrebbe verificare la fuoriu-
scita di liquido bollente e vapore sotto
pressione, con conseguenti gravi infor-
tuni.
Quando il motore si è raffreddato, col-
locare un asciugamano spesso sul
coperchio del radiatore e ruotare len-
tamente il coperchio in senso antiora-
rio fino al fermo. Questa procedura
consente la fuoriuscita della pressione
residua. Quando non si sente più il
sibilo caratteristico, rimuovere il
coperchio e premendo e svitando in
senso antiorario.
ATTENZIONE:
L’acqua dura o salata danneggia i
componenti del motore. Utilizzare
acqua distillata, in caso di impossibi-
lità di reperimento di acqua dolce.
1. Collocare il mezzo su una superficie
piana in posizione verticale.
2. Controllare:
Livello refrigerante
Il livello del refrigerante deve
essere compreso tra i contrasse-
gni del massimo a e del minimo
b.
Il livello del refrigerante è al di
sotto della linea di livello “LOW”
→ Aggiungere acqua dolce
(acqua del rubinetto) fino al
livello corretto.
3. Avviare il motore e farlo riscaldare
per alcuni minuti.
4. Spegnere il motore e controllare
nuovamente il livello del refrige-
rante.
NOTA:
Prima di controllare il livello, attendere
alcuni minuti finché il refrigerante non si
deposita.
MOTOR
COMPROBACIÓN DEL NIVEL DE
REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador 1,
el tornillo de vaciado y los tubos
cuando el motor y el radiador
estén calientes. Puede salir un
chorro a presión de líquido y
vapor calientes y provocar graves
lesiones.
Cuando el motor se haya enfriado,
coloque una toalla fina sobre el
tapón del radiador y gire lenta-
mente el tapón en el sentido con-
trario al de las agujas del reloj
hasta el tope. Con esta operación
se libera la presión residual.
Cuando deje de oírse el silbido,
presione el tapón hacia abajo
mientras lo gira en el sentido con-
trario al de las agujas del reloj y
luego extráigalo.
ATENCION:
El agua dura o el agua salada
resultan perjudiciales para los
componentes del motor. Puede
utilizar agua destilada si no dis-
pone de agua blanda.
1. Sitúe la máquina sobre una
superficie horizontal y mantén-
gala en posición vertical.
2. Comprobar:
Nivel de refrigerante
El nivel de refrigerante debe
encontrarse entre la marca de
nivel máximo
a y la marca de
nivel mínimo
b.
Nivel de refrigerante por
debajo de la línea “LOW”
→
Añadir agua blanda (agua del
grifo) hasta el nivel correcto.
3. Arranque el motor y déjelo
calentar unos minutos.
4. Pare el motor y vuelva a com-
probar el nivel de refrigerante.
NOTA:
Antes de comprobar el nivel de refri-
gerante, espere unos minutos para
que se asiente.
MOTOR
MOTORE
MOTOR
Page 230 of 900
3 - 23
INSP
ADJ
COOLANT REPLACEMENT
WARNING
Do not remove the radiator cap
when the engine is hot.
CAUTION:
Take care so that coolant does not
splash on painted surfaces. If it
splashes, wash it away with water.
1. Place a container under the
engine.
2. Remove:
Seat
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
3. Disconnect:
Coolant reservoir hose
1
Drain the coolant completely.
4. Connect:
Coolant reservoir hose
LOWFULLCOOLANT1
5. Remove:
Engine guard
1
Coolant drain bolt
2
6. Remove:
Radiator cap
Drain the coolant completely.
7. Clean:
Cooling system
Thoroughly flush the cooling
system with clean tap water.
8. Install:
Copper washer
Coolant drain bolt
Engine guard
Bolt [engine guard (front)]
Bolt [engine guard (rear)]
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
New
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon de
radiateur quand le moteur est chaud.
ATTENTION:
Veiller à ne pas laisser échapper de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, rincer à l’eau.
1. Placer un récipient sous le moteur.
2. Déposer:
Selle
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
3. Déconnecter:
Durit du vase d’expansion 1
Vidanger entièrement le liquide
de refroidissement.
4. Connecter:
Durit du vase d’expansion
5. Déposer:
Protège-carter 1
Boulon de vidange du liquide de
refroidissement 2
6. Déposer:
Bouchon du radiateur
Vidanger entièrement le liquide
de refroidissement.
7. Nettoyer:
Circuit de refroidissement
Rincer soigneusement le circuit
de refroidissement à l’eau claire.
8. Monter:
Rondelle en cuivre
Boulon de vidange du liquide de
refroidissement
Protège-carter
Boulon [protège-carter (avant)]
Boulon [protège-carter (arrière)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
ENGINE
MOTEUR
