YAMAHA WR 250F 2006 Manuale de Empleo (in Spanish)

INSP
ADJ
3 - 24
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor abge-
nommen werden.
ACHTUNG:
Keine Kühlflüssigkeit an lackierte
Flächen lassen. Spritzer sofort mit
Wasser abwaschen.
1. Ein Auffanggefäß unter den
Motor stellen.
2. Demontieren:
Sitzbank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDEKKUNGEN” in
KAPITEL 4.
3. Lösen:
Ausgleichsbehälter-Schlauch
1
Die Kühlflüssigkeit vollständig
ablaufen lassen.
4. Anschließen:
Ausgleichsbehälter-Schlauch
5. Demontieren:
Motorschutz
1
Kühlflüssigkeits-Ablass-
schraube
2
6. Demontieren:
Kühlerverschlussdeckel
Die Kühlflüssigkeit vollständig
ablaufen lassen.
7. Reinigen:
Kühlsystem
Das Kühlsystem gründlich mit
sauberem Leitungswasser
spülen.
8. Montieren:
Kupferscheibe
Kühlflüssigkeits-Ablass-
schraube
Motorschutz
Motorschutz-Schraube (vorn)
Motorschutz-Schraube
(hinten)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
SOSTITUZIONE DEL
REFRIGERANTE
AVVERTENZA
Non togliere il coperchio del radiatore
a motore caldo.
ATTENZIONE:
Prestare attenzione a non rovesciare il
refrigerante su superfici verniciate. Se
si rovescia, lavarlo con acqua.
1. Collocare un recipiente sotto il
motore.
2. Togliere:
Sella
Fare riferimento al paragrafo
“SELLA, SERBATOIO CAR-
BURANTE E FIANCHETTI” nel
CAPITOLO 4.
3. Scollegare:
Flessibile del serbatoio del refri-
gerante 1
Scaricare completamente il refri-
gerante.
4. Collegare:
Flessibile del serbatoio del refri-
gerante
5. Togliere:
Riparo motore 1
Bullone di scarico refrigerante 2
6. Togliere:
Coperchio del radiatore
Scaricare completamente il refri-
gerante.
7. Pulire:
Sistema di raffreddamento
Sciacquare accuratamente il
sistema di raffreddamento con
acqua del rubinetto pulita.
8. Installare:
Rondella di rame
Bullone di scarico refrigerante
Riparo motore
Bullone
[riparo motore (anteriore)]
Bullone
[riparo motore (posteriore)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
CAMBIO DEL REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador
cuando el motor esté caliente.
ATENCION:
Evite que se vierta refrigerante
sobre las superficies pintadas. Si
se vierte, lávelo con agua.
1. Coloque un recipiente debajo del
motor.
2. Extraer:
Sillín
Consulte el apartado “SILLÍN,
DEPÓSITO DE COMBUSTI-
BLE Y CUBIERTAS LATERA-
LES” del CAPÍTULO 4.
3. Desconectar:
Tubo del depósito de refrige-
rante
1
Vacíe completamente el refri-
gerante.
4. Conectar:
Tubo del depósito de refrige-
rante
5. Extraer:
Protección del motor
1
Tornillo de vaciado del refrige-
rante
2
6. Extraer:
Tapón del radiador
Vacíe completamente el refri-
gerante.
7. Limpiar:
Sistema de refrigeración
Lave a fondo el sistema de
refrigeración con agua del
grifo limpia.
8. Instalar:
Arandela de cobre
Tornillo de vaciado del refrige-
rante
Protector del motor
Tornillo
[protector del motor (delante)]
Tornillo
[protector del motor (trasero)]
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
New
MOTOR
MOTORE
MOTOR

3 - 25
INSP
ADJ
9. Fill:
Radiator
Engine
To specified level.
CAUTION:
Do not mix more than one type
of ethylene glycol antifreeze
containing corrosion inhibitors
for aluminum engine.
Do not use water containing
impurities or oil.
Recommended coolant:
High quality ethylene
glycol anti-freeze con-
taining anti-corrosion
for aluminum engine
Coolant 1 and water
(soft water) 2 mixing
ratio:
50%/50%
Coolant capacity:
0.9 L
(0.79 Imp qt,
0.95 US qt)
Handling notes of coolant:
The coolant is harmful so it should
be handled with special care.
WARNING
When coolant splashes to
your eye.
Thoroughly wash your eye
with water and see your doc-
tor.
When coolant splashes to
your clothes.
Quickly wash it away with
water and then with soap.
When coolant is swallowed.
Quickly make him vomit and
take him to a doctor.
10. Install:
Radiator cap
11. Fill:
Coolant reservoir tank
Midway
a between maximum
and minimum marks on the
tank.
LOWFULLCOOLANTa
9. Remplir:
Radiateur
Moteur
au niveau spécifié.
ATTENTION:
Ne pas mélanger différents types
d’antigel à l’éthylène glycol conte-
nant un agent anticorrosion pour
moteurs en aluminium.
Ne pas utiliser de l’eau contenant
des impuretés ou de l’huile.
Liquide de refroidissement
recommandé:
Antigel à l’éthylène gly-
col de haute qualité con-
tenant un agent anticor-
rosion pour moteurs en
aluminium
Rapport de mélange liquide
de refroidissement 1 et
eau (eau douce) 2:
50%/50%
Quantité de liquide de
refroidissement:
0,9 L
(0,79 Imp qt, 0,95 US qt)
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas de projection de liquide
de refroidissement dans les yeux:
rincer soigneusement les yeux à
l’eau et consulter un médecin.
En cas de projection de liquide
de refroidissement sur les vête-
ments:
rincer rapidement à l’eau claire
puis laver à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement:
faire immédiatement vomir et
consulter un médecin dans les
plus brefs délais.
10. Monter:
Bouchon du radiateur
11. Remplir:
Vase d’expansion
A mi-hauteur a entre les repères
de niveau maximum et minimum
du réservoir.
ENGINE
MOTEUR

INSP
ADJ

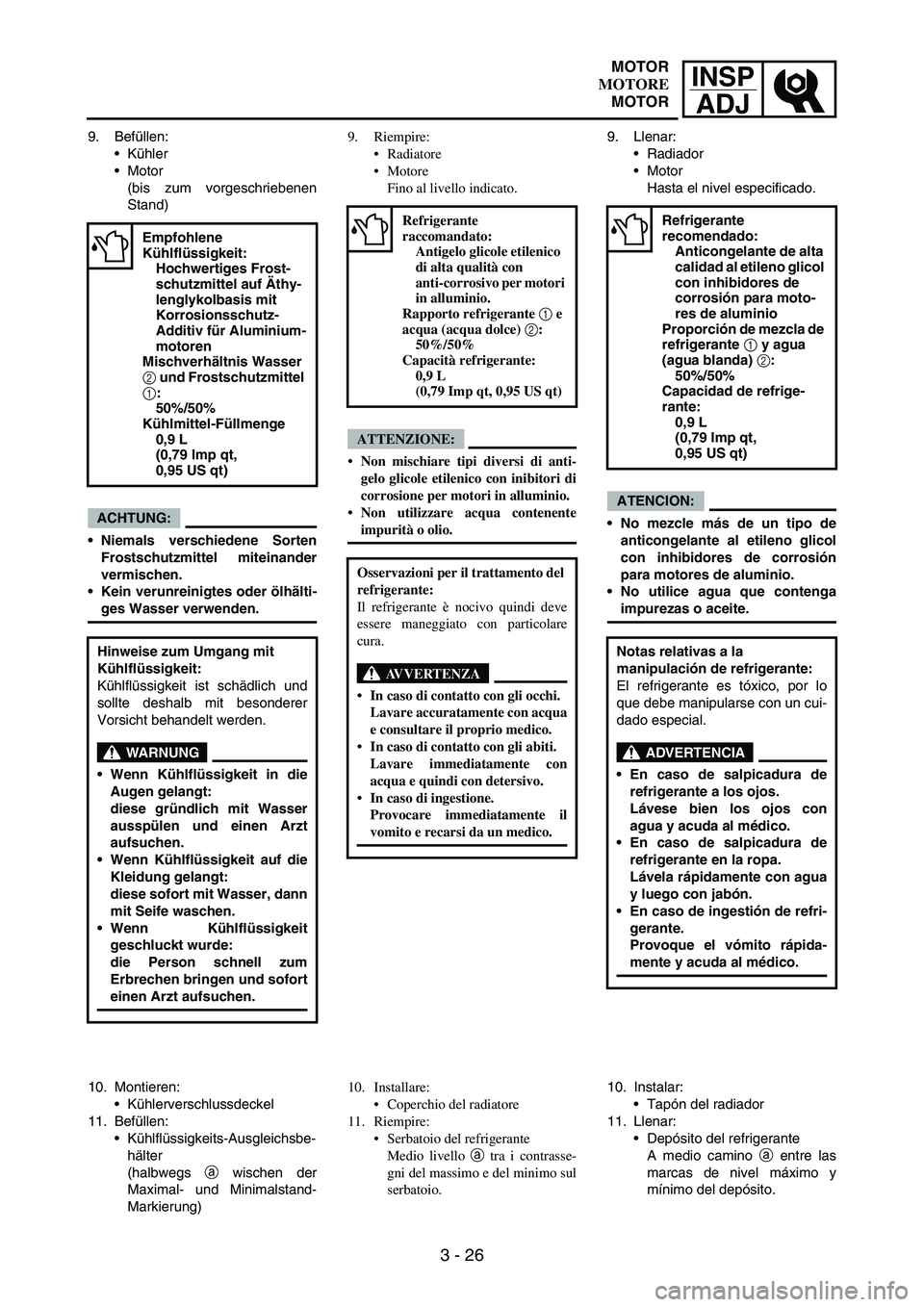

3 - 26
9. Befüllen:
Kühler
Motor
(bis zum vorgeschriebenen
Stand)
ACHTUNG:
Niemals verschiedene Sorten
Frostschutzmittel miteinander
vermischen.
Kein verunreinigtes oder ölhälti-
ges Wasser verwenden.
Empfohlene
Kühlflüssigkeit:
Hochwertiges Frost-
schutzmittel auf Äthy-
lenglykolbasis mit
Korrosionsschutz-
Additiv für Aluminium-
motoren
Mischverhältnis Wasser
2 und Frostschutzmittel
1:
50%/50%
Kühlmittel-Füllmenge
0,9 L
(0,79 Imp qt,
0,95 US qt)
Hinweise zum Umgang mit
Kühlflüssigkeit:
Kühlflüssigkeit ist schädlich und
sollte deshalb mit besonderer
Vorsicht behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die
Augen gelangt:
diese gründlich mit Wasser
ausspülen und einen Arzt
aufsuchen.
Wenn Kühlflüssigkeit auf die
Kleidung gelangt:
diese sofort mit Wasser, dann
mit Seife waschen.
Wenn Kühlflüssigkeit
geschluckt wurde:
die Person schnell zum
Erbrechen bringen und sofort
einen Arzt aufsuchen.
10. Montieren:
Kühlerverschlussdeckel
11. Befüllen:
Kühlflüssigkeits-Ausgleichsbe-
hälter
(halbwegs
a wischen der
Maximal- und Minimalstand-
Markierung)9. Riempire:
Radiatore
Motore
Fino al livello indicato.
ATTENZIONE:
Non mischiare tipi diversi di anti-
gelo glicole etilenico con inibitori di
corrosione per motori in alluminio.
Non utilizzare acqua contenente
impurità o olio.
Refrigerante
raccomandato:
Antigelo glicole etilenico
di alta qualità con
anti-corrosivo per motori
in alluminio.
Rapporto refrigerante 1 e
acqua (acqua dolce) 2:
50%/50%
Capacità refrigerante:
0,9 L
(0,79 Imp qt, 0,95 US qt)
Osservazioni per il trattamento del
refrigerante:
Il refrigerante è nocivo quindi deve
essere maneggiato con particolare
cura.
AVVERTENZA
In caso di contatto con gli occhi.
Lavare accuratamente con acqua
e consultare il proprio medico.
In caso di contatto con gli abiti.
Lavare immediatamente con
acqua e quindi con detersivo.
In caso di ingestione.
Provocare immediatamente il
vomito e recarsi da un medico.
10. Installare:
Coperchio del radiatore
11. Riempire:
Serbatoio del refrigerante
Medio livello a tra i contrasse-
gni del massimo e del minimo sul
serbatoio. 9. Llenar:
Radiador
Motor
Hasta el nivel especificado.
ATENCION:
No mezcle más de un tipo de
anticongelante al etileno glicol
con inhibidores de corrosión
para motores de aluminio.
No utilice agua que contenga
impurezas o aceite.
Refrigerante
recomendado:
Anticongelante de alta
calidad al etileno glicol
con inhibidores de
corrosión para moto-
res de aluminio
Proporción de mezcla de
refrigerante 1 y agua
(agua blanda) 2:
50%/50%
Capacidad de refrige-
rante:
0,9 L
(0,79 Imp qt,
0,95 US qt)
Notas relativas a la
manipulación de refrigerante:
El refrigerante es tóxico, por lo
que debe manipularse con un cui-
dado especial.
ADVERTENCIA
En caso de salpicadura de
refrigerante a los ojos.
Lávese bien los ojos con
agua y acuda al médico.
En caso de salpicadura de
refrigerante en la ropa.
Lávela rápidamente con agua
y luego con jabón.
En caso de ingestión de refri-
gerante.
Provoque el vómito rápida-
mente y acuda al médico.
10. Instalar:
Tapón del radiador
11. Llenar:
Depósito del refrigerante
A medio camino
a entre las
marcas de nivel máximo y
mínimo del depósito.
MOTOR
MOTORE
MOTOR

3 - 27
INSP
ADJ
12. Install:
Coolant reservoir cap
13. Start the engine and let it warm
up for several minutes.
14. Turn off the engine and inspect
the coolant level.
Refer to “COOLANT LEVEL
INSPECTION” section.
NOTE:Before checking the coolant level
wait a few minutes until the coolant
settles.
EC355000RADIATOR CAP INSPECTION
1. Inspect:
Seal (radiator cap)
1
Valve and valve seat
2
Crack/damage
→ Replace.
Exist fur deposits
3
→ Clean
or replace.
RADIATOR CAP OPENING
PRESSURE INSPECTION
1. Attach:
Radiator cap tester
1 and
adapter
2
NOTE:Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/
90890-01325
Radiator cap tester
adapter:
YU-33984/90890-01352
Radiator cap opening
pressure:
110 kPa
(1.1 kg/cm
2, 15.6 psi)
12. Monter:
Bouchon du vase d’expansion
13. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
14. Couper le moteur et vérifier le
niveau du liquide de refroidisse-
ment.
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSE-
MENT”.
N.B.:
Attendre quelques minutes que le liquide
de refroidissement se stabilise avant d’en
contrôler le niveau.
CONTROLE DU BOUCHON DE
RADIATEUR
1. Contrôler:
Joint (bouchon de radiateur) 1
Soupape et siège de soupape 2
Craquelures/endommagement →
Remplacer.
Dépôts de tartre 3 → Nettoyer
ou remplacer.
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DE
RADIATEUR
1. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon de radiateur
à l’aide d’eau.
3
Bouchon de radiateur
2. Appliquer la pression spécifiée.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression d’ouverture du
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
ENGINE
MOTEUR

INSP
ADJ
3 - 28

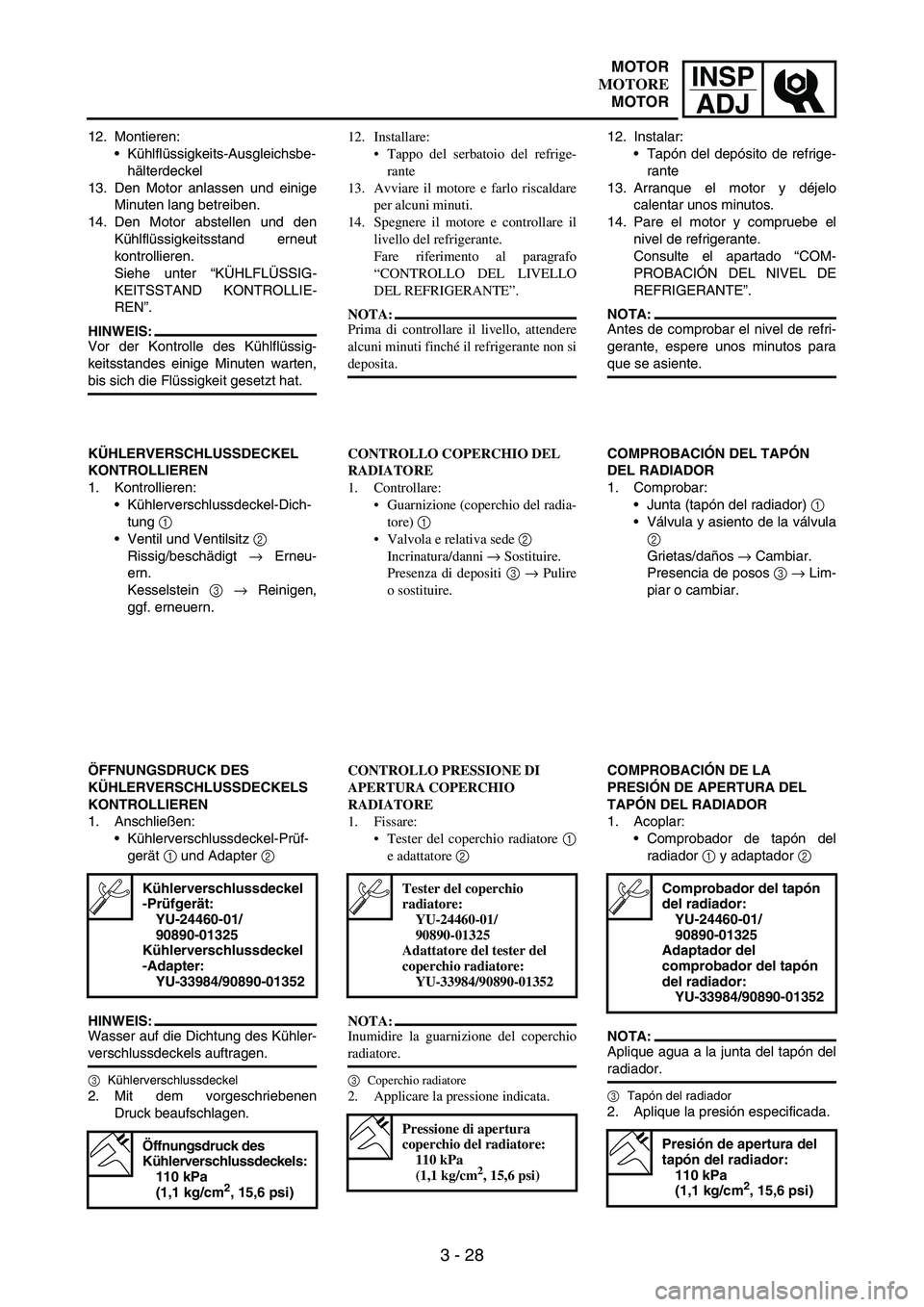

12. Montieren:
Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel
13. Den Motor anlassen und einige
Minuten lang betreiben.
14. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
Siehe unter “KÜHLFLÜSSIG-
KEITSSTAND KONTROLLIE-
REN”.
HINWEIS:
Vor der Kontrolle des Kühlflüssig-
keitsstandes einige Minuten warten,
bis sich die Flüssigkeit gesetzt hat.
KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren:
Kühlerverschlussdeckel-Dich-
tung
1
Ventil und Ventilsitz
2
Rissig/beschädigt
→ Erneu-
ern.
Kesselstein
3
→ Reinigen,
ggf. erneuern.
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät
1 und Adapter
2
HINWEIS:
Wasser auf die Dichtung des Kühler-
verschlussdeckels auftragen.
3Kühlerverschlussdeckel
2. Mit dem vorgeschriebenen
Druck beaufschlagen.
Kühlerverschlussdeckel
-Prüfgerät:
YU-24460-01/
90890-01325
Kühlerverschlussdeckel
-Adapter:
YU-33984/90890-01352
Öffnungsdruck des
Kühlerverschlussdeckels:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
12. Installare:
Tappo del serbatoio del refrige-
rante
13. Avviare il motore e farlo riscaldare
per alcuni minuti.
14. Spegnere il motore e controllare il
livello del refrigerante.
Fare riferimento al paragrafo
“CONTROLLO DEL LIVELLO
DEL REFRIGERANTE”.
NOTA:
Prima di controllare il livello, attendere
alcuni minuti finché il refrigerante non si
deposita.
CONTROLLO COPERCHIO DEL
RADIATORE
1. Controllare:
Guarnizione (coperchio del radia-
tore) 1
Valvola e relativa sede 2
Incrinatura/danni → Sostituire.
Presenza di depositi 3 → Pulire
o sostituire.
CONTROLLO PRESSIONE DI
APERTURA COPERCHIO
RADIATORE
1. Fissare:
Tester del coperchio radiatore 1
e adattatore 2
NOTA:
Inumidire la guarnizione del coperchio
radiatore.
3
Coperchio radiatore
2. Applicare la pressione indicata.
Tester del coperchio
radiatore:
YU-24460-01/
90890-01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione di apertura
coperchio del radiatore:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
12. Instalar:
Tapón del depósito de refrige-
rante
13. Arranque el motor y déjelo
calentar unos minutos.
14. Pare el motor y compruebe el
nivel de refrigerante.
Consulte el apartado “COM-
PROBACIÓN DEL NIVEL DE
REFRIGERANTE”.
NOTA:
Antes de comprobar el nivel de refri-
gerante, espere unos minutos para
que se asiente.
COMPROBACIÓN DEL TAPÓN
DEL RADIADOR
1. Comprobar:
Junta (tapón del radiador)
1
Válvula y asiento de la válvula
2
Grietas/daños
→ Cambiar.
Presencia de posos
3
→ Lim-
piar o cambiar.
COMPROBACIÓN DE LA
PRESIÓN DE APERTURA DEL
TAPÓN DEL RADIADOR
1. Acoplar:
Comprobador de tapón del
radiador
1 y adaptador
2
NOTA:
Aplique agua a la junta del tapón del
radiador.
3Tapón del radiador
2. Aplique la presión especificada.
Comprobador del tapón
del radiador:
YU-24460-01/
90890-01325
Adaptador del
comprobador del tapón
del radiador:
YU-33984/90890-01352
Presión de apertura del
tapón del radiador:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
MOTOR
MOTORE
MOTOR

3 - 29
INSP
ADJ
3. Inspect:
Pressure
Impossible to maintain the
specified pressure for 10 sec-
onds
→ Replace.
COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester
1 and
adapter
2
3. Apply the specified pressure.
NOTE:Do not apply pressure more than
specified pressure.
Radiator should be filled fully.
Radiator cap tester:
YU-24460-01/
90890-01325
Radiator cap tester
adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa
(1.8 kg/cm
2, 25.6 psi)
4. Inspect:
Pressure
Impossible to maintain the
specified pressure for 10 sec-
onds
→ Repair.
Radiator
1
Radiator hose joint
2
Coolant leakage
→ Repair or
replace.
Radiator hose
3
Swelling
→ Replace.
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play
a
Out of specification
→ Adjust.
Clutch lever free play a:
8 ~ 13 mm
(0.31 ~ 0.51 in)
3. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Remplacer.
CONTROLE DU CIRCUIT DE
REFROIDISSEMENT
1. Contrôler:
Niveau du liquide de refroidisse-
ment
2. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
3. Appliquer la pression spécifiée.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Réparer.
Radiateur 1
Raccords du tuyau de radiateur
2
Fuite de liquide de refroidisse-
ment → Réparer ou remplacer.
Tuyau du radiateur 3
Gonflement → Remplacer.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécifications → Ajuster.
Jeu du levier d’embrayage
a:
8 à 13 mm (0,31 à 0,51 in)
ENGINE
MOTEUR

INSP
ADJ
3 - 30

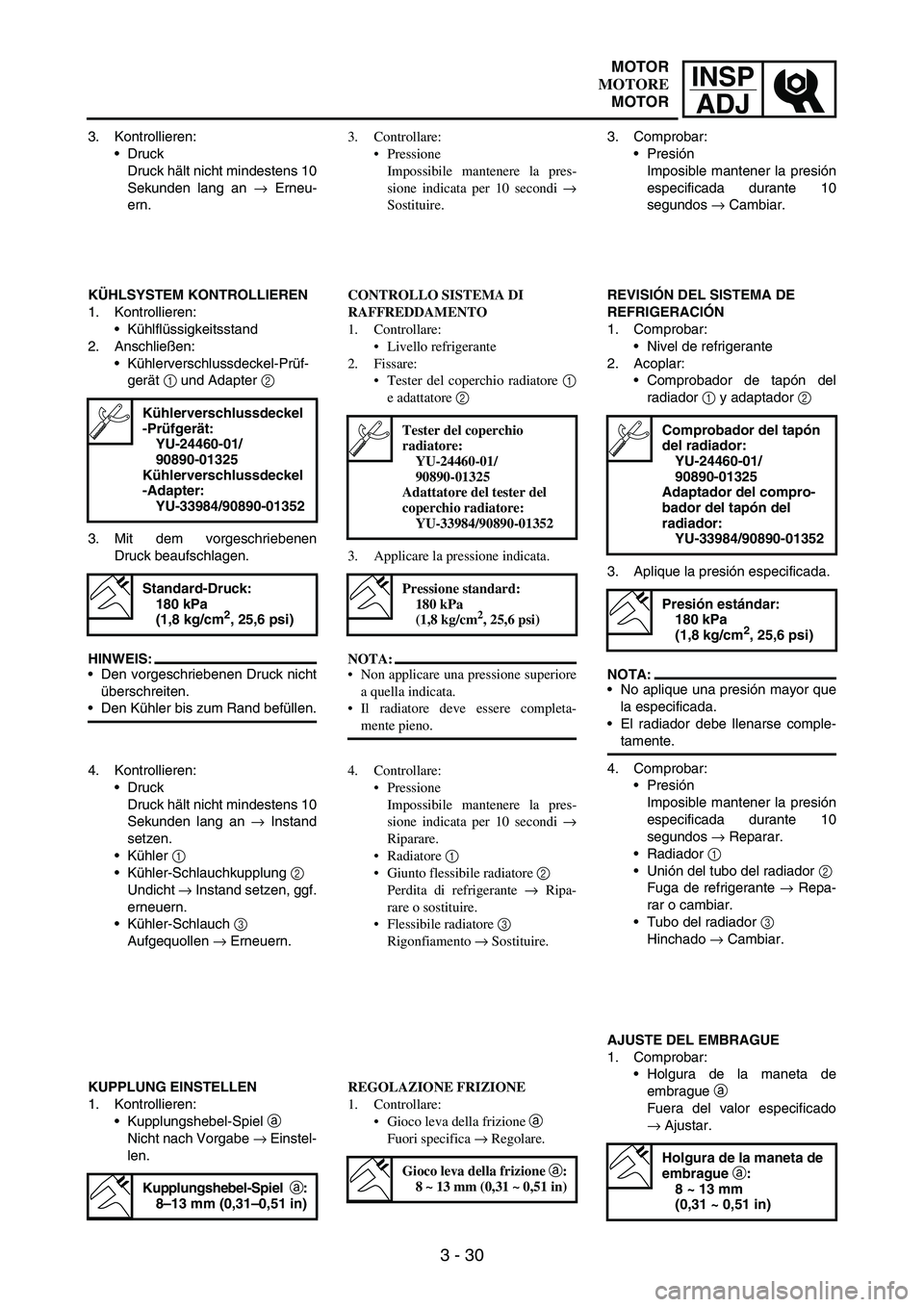

3. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Erneu-
ern.
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitsstand
2. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät
1 und Adapter
2
3. Mit dem vorgeschriebenen
Druck beaufschlagen.
HINWEIS:
Den vorgeschriebenen Druck nicht
überschreiten.
Den Kühler bis zum Rand befüllen.
Kühlerverschlussdeckel
-Prüfgerät:
YU-24460-01/
90890-01325
Kühlerverschlussdeckel
-Adapter:
YU-33984/90890-01352
Standard-Druck:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
4. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Instand
setzen.
Kühler
1
Kühler-Schlauchkupplung
2
Undicht
→ Instand setzen, ggf.
erneuern.
Kühler-Schlauch
3
Aufgequollen
→ Erneuern.
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungshebel-Spiel
a
Nicht nach Vorgabe
→ Einstel-
len.
Kupplungshebel-Spiela:
8–13 mm (0,31–0,51 in)
3. Controllare:
Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi →
Sostituire.
CONTROLLO SISTEMA DI
RAFFREDDAMENTO
1. Controllare:
Livello refrigerante
2. Fissare:
Tester del coperchio radiatore 1
e adattatore 2
3. Applicare la pressione indicata.
NOTA:
Non applicare una pressione superiore
a quella indicata.
Il radiatore deve essere completa-
mente pieno.
Tester del coperchio
radiatore:
YU-24460-01/
90890-01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
4. Controllare:
Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi →
Riparare.
Radiatore 1
Giunto flessibile radiatore 2
Perdita di refrigerante → Ripa-
rare o sostituire.
Flessibile radiatore 3
Rigonfiamento → Sostituire.
REGOLAZIONE FRIZIONE
1. Controllare:
Gioco leva della frizione a
Fuori specifica → Regolare.
Gioco leva della frizione a:
8 ~ 13 mm (0,31 ~ 0,51 in)
3. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10
segundos
→ Cambiar.
REVISIÓN DEL SISTEMA DE
REFRIGERACIÓN
1. Comprobar:
Nivel de refrigerante
2. Acoplar:
Comprobador de tapón del
radiador
1 y adaptador
2
3. Aplique la presión especificada.
NOTA:
No aplique una presión mayor que
la especificada.
El radiador debe llenarse comple-
tamente.
4. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10
segundos
→ Reparar.
Radiador
1
Unión del tubo del radiador
2
Fuga de refrigerante
→ Repa-
rar o cambiar.
Tubo del radiador
3
Hinchado
→ Cambiar.
AJUSTE DEL EMBRAGUE
1. Comprobar:
Holgura de la maneta de
embrague
a
Fuera del valor especificado
→ Ajustar.
Comprobador del tapón
del radiador:
YU-24460-01/
90890-01325
Adaptador del compro-
bador del tapón del
radiador:
YU-33984/90890-01352
Presión estándar:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
Holgura de la maneta de
embrague a:
8 ~ 13 mm
(0,31 ~ 0,51 in)
MOTOR
MOTORE
MOTOR

3 - 31
INSP
ADJ
2. Adjust:
Clutch lever free play
NOTE:Make minute adjustment on the
lever side using the adjuster
2.
After adjustment, check proper
operation of clutch lever. Clutch lever free play adjust-
ment steps:
Loosen the locknuts
1.
Adjust the free play by changing
their tightening position.
Tighten the locknuts.
T R..
Locknut:
7 Nm
(0.7 m  kg, 5.1 ft  lb)
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play
a
Out of specification
→ Adjust.
Throttle grip free play a:
3 ~ 5 mm
(0.12 ~ 0.20 in)
2. Adjust:
Throttle grip free play
Throttle grip free play adjust-
ment steps:
Slide the adjuster cover.
Loosen the locknut
1.
Turn the adjuster
2 until the
specified free play is obtained.
Tighten the locknut.
NOTE:Before adjusting the throttle cable
free play, the engine idle speed
should be adjusted.
WARNING
After adjusting the throttle
cable free play, start the engine
and turn the handlebar to right
and left and make sure that the
engine idling does not run
faster.
21
2. Régler:
Jeu du levier d’embrayage
N.B.:
Pour un réglage ponctuel, utiliser le
dispositif de réglage 2 du côté du
levier.
Après le réglage, contrôler le fonction-
nement du levier d’embrayage. Etapes du réglage du jeu du levier
d’embrayage:
Desserrer les contre-écrous 1.
Régler le jeu en changeant leur
position de serrage.
Serrer les contre-écrous.
T R..
Contre-écrou:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
REGLAGE DU CABLE DES GAZ
1. Contrôler:
Jeu de la poignée des gaz a
Hors spécifications → Ajuster.
Jeu de la poignée des gaz a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu de la poignée des gaz
Etapes du réglage du jeu de la poi-
gnée des gaz:
Glisser le cache du dispositif de
réglage.
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à obtention du jeu
spécifié.
Serrer le contre-écrou.
N.B.:
Avant de régler le jeu du câble des
gaz, régler le régime de ralenti du
moteur.
AVERTISSEMENT
Après avoir réglé le jeu du câble
des gaz, démarrer le moteur et
faire tourner le guidon vers la
droite et la gauche pour contrôler
que le régime de ralenti n’aug-
mente pas.
ENGINE
MOTEUR

INSP
ADJ
3 - 32
2. Einstellen:
Kupplungshebel-Spiel
HINWEIS:
Die Feineinstellung hebelseitig
2
vornehmen.
Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden. Arbeitsvorgang für das Kupp-
lungshebel-Spiel:
Die Muttern
1 lockern.
Das Spiel durch Verstellen der
Muttern einstellen.
Die Muttern festziehen.
T R..
Muttern:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
GASZUG EINSTELLEN
1. Kontrollieren:
Gaszugspiel
a am Gasdreh-
griff
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Gaszugspiel am Gasdrehgriff
Gaszugspiel a am
Gasdrehgriff:
3–5 mm (0,12–0,20 in)
Arbeitsvorgang für das Gas-
zugspiel am Gasdrehgriff:
Die Einsteller-Abdeckung ver-
schieben.
Die Sicherungsmutter
1 lokkern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
erreicht ist.
Die Sicherungsmutter festziehen.
HINWEIS:
Vor dem Einstellen des Gaszug-
spiels sollte sichergestellt werden,
dass die Leerlaufdrehzahl richtig
eingestellt ist.
WARNUNG
Nach der Einstellung des Gas-
zugspiels sollte der Lenker bei
laufendem Motor beidseitig bis
zum Anschlag gedreht und
dabei sichergestellt werden,
dass die Leerlaufdrehzahl sich
nicht verändert.
2. Regolare:
Gioco della leva della frizione
NOTA:
Eseguire una regolazione minuziosa
sul lato della leva con il dispositivo di
regolazione 2.
Dopo la regolazione, controllare il
corretto funzionamento della leva del
cambio. Operazioni per la regolazione del
gioco leva della frizione:
Allentare i controdadi 1.
Regolare il gioco modificando la
posizione di serraggio.
Serrare i controdadi.
T R..
Controdado:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
REGOLAZIONE CAVO
ACCELERATORE
1. Controllare:
Gioco manopola acceleratore a
Fuori specifica → Regolare.
2. Regolare:
Gioco manopola acceleratore
Gioco manopola
acceleratore a:
3 ~ 5 mm (0,12 ~ 0,20 in)
Operazioni per la regolazione del
gioco manopola acceleratore:
Far scorrere il coperchio del dispo-
sitivo di regolazione.
Allentare il controdado 1.
Ruotare il dispositivo di regola-
zione 2 fino ad ottenere il gioco
indicato.
Serrare il controdado.
NOTA:
Prima di regolare il gioco del cavo
dell’acceleratore, si deve regolare il
regime del minimo.
AVVERTENZA
Dopo aver regolato il gioco del cavo
dell’acceleratore, avviare il motore
e ruotare la manopola in entrambe
le direzioni assicurandosi che il
motore mantenga il regime del
minimo senza accelerare.
2. Ajustar:
Holgura de la maneta de
embrague
NOTA:
Efectúe un ajuste fino del lado de
la maneta con el regulador
2.
Después de efectuar el ajuste,
compruebe que la maneta de
embrague funcione correctamente. Procedimiento de ajuste de la
holgura de la maneta de
embrague:
Afloje las contratuercas
1.
Ajuste la holgura cambiando
sus posiciones de apriete.
Apriete las contratuercas.
T R..
Contratuerca:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
AJUSTE DEL CABLE DEL
ACELERADOR
1. Comprobar:
Holgura del puño del acelera-
dor
a
Fuera del valor especificado
→ Ajustar.
2. Ajustar:
Holgura del puño del acelerador
Holgura del puño del
acelerador a:
3 ~ 5 mm
(0,12 ~ 0,20 in)
Procedimiento de ajuste de la
holgura del puño del acelerador:
Corra la tapa del regulador.
Afloje la contratuerca
1.
Gire el regulador
2 hasta obte-
ner la holgura especificada.
Apriete la contratuerca.
NOTA:
Antes de ajustar la holgura del
cable del acelerador se debe
ajustar el ralentí del motor.
ADVERTENCIA
Después de ajustar la holgura
del cable del acelerador, arran-
que el motor y gire el manillar a
la derecha y a la izquierda para
verificar que el ralentí no
aumenta.
MOTOR
MOTORE
MOTOR

3 - 33
INSP
ADJ
THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap)
1
Cover (grip cap)
2
Throttle grip cap
3
2. Apply:
Lithium soap base grease
On the throttle cable end
a.
3. Install:
Throttle grip cap
Screw (throttle grip cap)
Cover (grip cap)
Cover (throttle cable cap)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
HOT STARTER LEVER
ADJUSTMENT
1. Check:
Hot starter lever free play
a
Out of specification
→ Adjust.
2. Adjust:
Hot starter lever free play
NOTE:After adjustment, check proper oper-
ation of hot starter.
Hot starter lever free
play a:
3 ~ 6 mm
(0.12 ~ 0.24 in)
Hot starter lever free play
adjustment steps:
Loosen the locknut
1.
Turn the adjuster
2 until free
play
a is within the specified
limits.
Tighten the locknut.
GRAISSAGE DE
L’ACCELERATEUR
1. Déposer:
Couvercle (du logement de câble
des gaz) 1
Cache (capuchon de la poignée)
2
Capuchon de la poignée des gaz
3
2. Appliquer:
Graisse à savon de lithium
A l’extrémité du câble des gaz a.
3. Monter:
Capuchon de la poignée des gaz
Vis
(capuchon de la poignée des gaz)
Cache (capuchon de la poignée)
Couvercle
(du logement de câble des gaz)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD
1. Contrôler:
Jeu du levier de démarrage à
chaud a
Hors spécifications → Ajuster.
2. Régler:
Jeu du levier de démarrage à
chaud
N.B.:
Après le réglage, contrôler le fonctionne-
ment du levier de démarrage à chaud.
Jeu du levier de démarrage
à chaud a:
3 à 6 mm (0,12 à 0,24 in)
Etapes du réglage du jeu du levier
de démarrage à chaud:
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer le contre-écrou.
ENGINE
MOTEUR
