INSP
ADJ

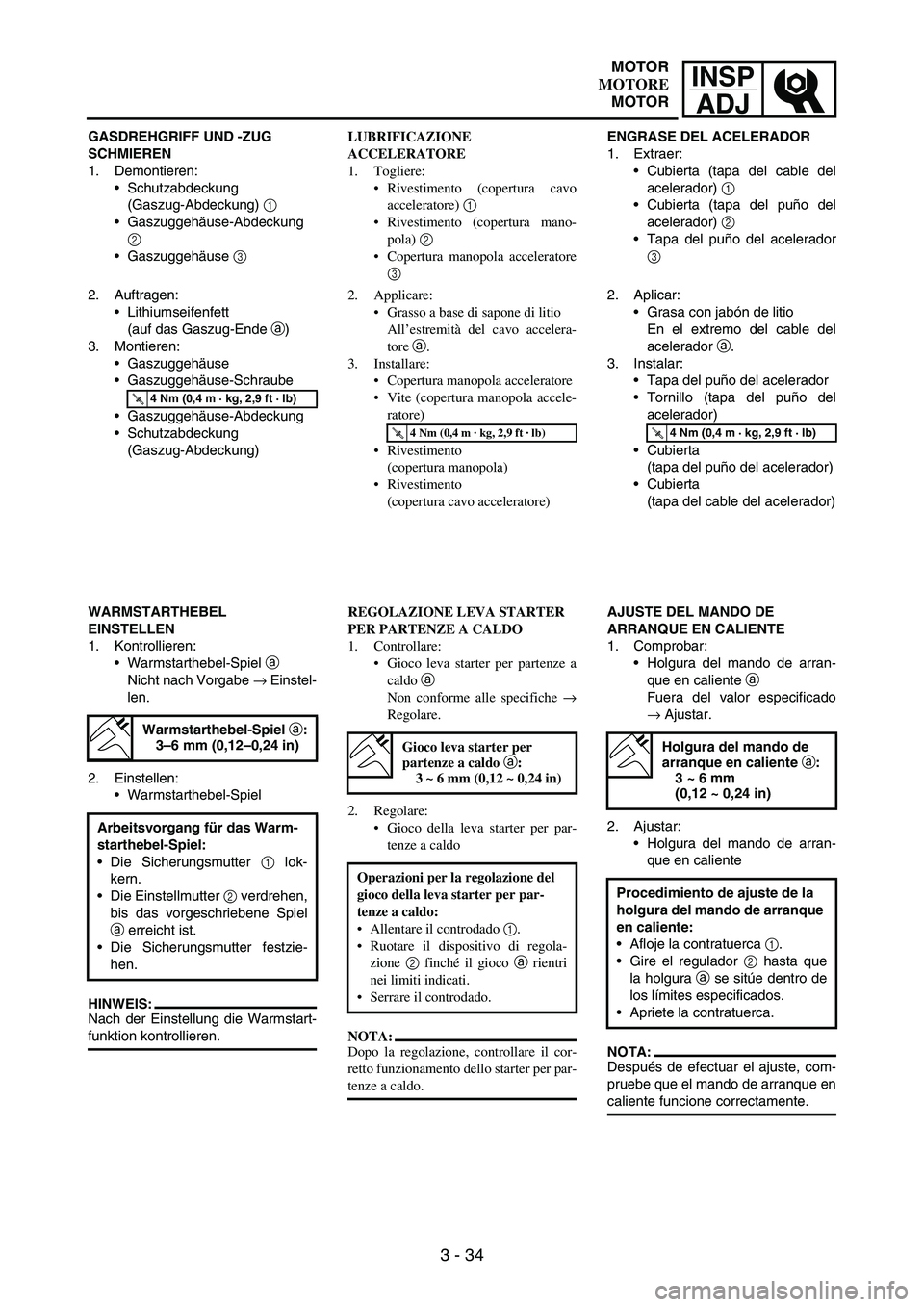

3 - 34
GASDREHGRIFF UND -ZUG
SCHMIEREN
1. Demontieren:
Schutzabdeckung
(Gaszug-Abdeckung)
1
Gaszuggehäuse-Abdeckung
2
Gaszuggehäuse
3
2. Auftragen:
Lithiumseifenfett
(auf das Gaszug-Ende
a)
3. Montieren:
Gaszuggehäuse
Gaszuggehäuse-Schraube
Gaszuggehäuse-Abdeckung
Schutzabdeckung
(Gaszug-Abdeckung)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
WARMSTARTHEBEL
EINSTELLEN
1. Kontrollieren:
Warmstarthebel-Spiel
a
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Warmstarthebel-Spiel
HINWEIS:
Nach der Einstellung die Warmstart-
funktion kontrollieren.
Warmstarthebel-Spiel a:
3–6 mm (0,12–0,24 in)
Arbeitsvorgang für das Warm-
starthebel-Spiel:
Die Sicherungsmutter
1 lok-
kern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist.
Die Sicherungsmutter festzie-
hen.
LUBRIFICAZIONE
ACCELERATORE
1. Togliere:
Rivestimento (copertura cavo
acceleratore) 1
Rivestimento (copertura mano-
pola) 2
Copertura manopola acceleratore
3
2. Applicare:
Grasso a base di sapone di litio
All’estremità del cavo accelera-
tore a.
3. Installare:
Copertura manopola acceleratore
Vite (copertura manopola accele-
ratore)
Rivestimento
(copertura manopola)
Rivestimento
(copertura cavo acceleratore)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGOLAZIONE LEVA STARTER
PER PARTENZE A CALDO
1. Controllare:
Gioco leva starter per partenze a
caldo a
Non conforme alle specifiche →
Regolare.
2. Regolare:
Gioco della leva starter per par-
tenze a caldo
NOTA:
Dopo la regolazione, controllare il cor-
retto funzionamento dello starter per par-
tenze a caldo.
Gioco leva starter per
partenze a caldo a:
3 ~ 6 mm (0,12 ~ 0,24 in)
Operazioni per la regolazione del
gioco della leva starter per par-
tenze a caldo:
Allentare il controdado 1.
Ruotare il dispositivo di regola-
zione 2 finché il gioco a rientri
nei limiti indicati.
Serrare il controdado.
ENGRASE DEL ACELERADOR
1. Extraer:
Cubierta (tapa del cable del
acelerador)
1
Cubierta (tapa del puño del
acelerador)
2
Tapa del puño del acelerador
3
2. Aplicar:
Grasa con jabón de litio
En el extremo del cable del
acelerador
a.
3. Instalar:
Tapa del puño del acelerador
Tornillo (tapa del puño del
acelerador)
Cubierta
(tapa del puño del acelerador)
Cubierta
(tapa del cable del acelerador)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
AJUSTE DEL MANDO DE
ARRANQUE EN CALIENTE
1. Comprobar:
Holgura del mando de arran-
que en caliente
a
Fuera del valor especificado
→ Ajustar.
2. Ajustar:
Holgura del mando de arran-
que en caliente
NOTA:
Después de efectuar el ajuste, com-
pruebe que el mando de arranque en
caliente funcione correctamente.
Holgura del mando de
arranque en caliente a:
3 ~ 6 mm
(0,12 ~ 0,24 in)
Procedimiento de ajuste de la
holgura del mando de arranque
en caliente:
Afloje la contratuerca
1.
Gire el regulador
2 hasta que
la holgura
a se sitúe dentro de
los límites especificados.
Apriete la contratuerca.
MOTOR
MOTORE
MOTOR

3 - 35
INSP
ADJ
AIR FILTER CLEANING
NOTE:Proper air filter maintenance is the
biggest key to preventing premature
engine wear and damage.
CAUTION:
Never run the engine without the
air filter element in place; this
would allow dirt and dust to enter
the engine and cause rapid wear
and possible engine damage.
1. Remove:
Air filter case cover
1
NOTE:Loosen the quick screw
2 and draw
the air filter case cover to remove it
because its claws
a are inserted in
the side cover as shown.
2. Unhook:
Binder
1
3. Remove:
Air filter element
1
Filter guide
2
4. Clean:
Air filter element
Clean them with solvent.
NOTE:After cleaning, remove the remaining
solvent by squeezing the element.
CAUTION:
Do not twist the element when
squeezing the element.
Leaving too much of solvent in
the element may result in poor
starting.
NETTOYAGE DU FILTRE A AIR
N.B.:
Un bon entretien du filtre à air est la
meilleure façon d’éviter l’usure et
l’endommagement prématurés du
moteur.
ATTENTION:
Ne jamais faire tourner un moteur
lorsque l’élément du filtre à air n’est
pas en place. Des crasses et des pous-
sières pourraient pénétrer dans le
moteur et provoquer son usure pré-
maturée et d’éventuels dommages.
1. Déposer:
Couvercle du boîtier de filtre à air
1
N.B.:
Desserrer la vis de serrage rapide 2 et
tirer le couvercle du boîtier de filtre à air
pour le déposer car ses pattes a sont
insérées dans le couvercle latéral comme
illustré.
2. Décrocher:
Fixation 1
3. Déposer:
Elément de filtre à air 1
Guide de filtre 2
4. Nettoyer:
Elément de filtre à air
Nettoyer à l’aide d’un solvant.
N.B.:
Après nettoyage, éliminer l’excès de sol-
vant en pressant l’élément.
ATTENTION:
Ne pas tordre l’élément.
Un excès de solvant risque de provo-
quer des problèmes de démarrage.
ENGINE
MOTEUR

INSP
ADJ
3 - 36

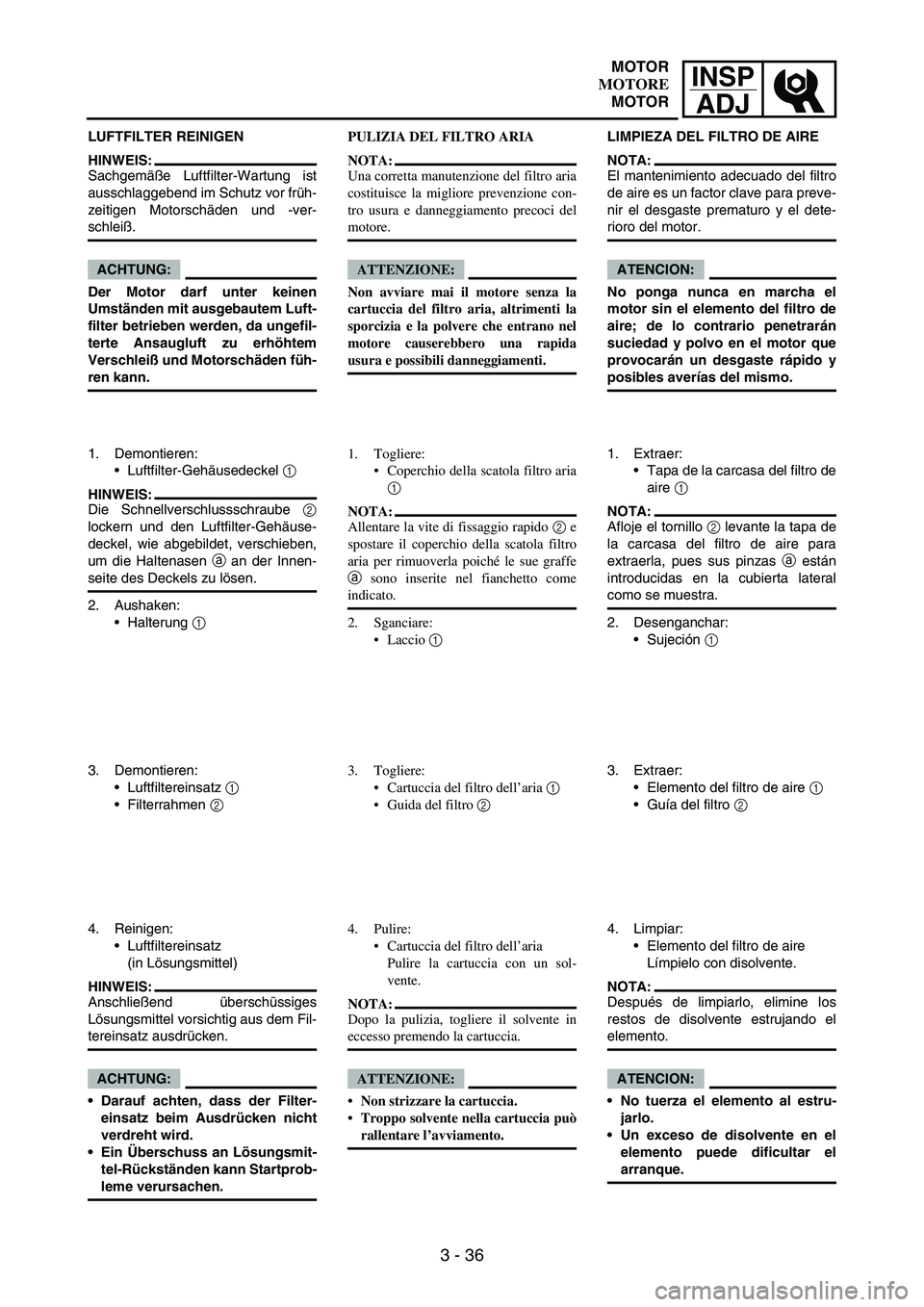

LUFTFILTER REINIGEN
HINWEIS:
Sachgemäße Luftfilter-Wartung ist
ausschlaggebend im Schutz vor früh-
zeitigen Motorschäden und -ver-
schleiß.
ACHTUNG:
Der Motor darf unter keinen
Umständen mit ausgebautem Luft-
filter betrieben werden, da ungefil-
terte Ansaugluft zu erhöhtem
Verschleiß und Motorschäden füh-
ren kann.
1. Demontieren:
Luftfilter-Gehäusedeckel
1
HINWEIS:
Die Schnellverschlussschraube
2
lockern und den Luftfilter-Gehäuse-
deckel, wie abgebildet, verschieben,
um die Haltenasen
a an der Innen-
seite des Deckels zu lösen.
2. Aushaken:
Halterung
1
3. Demontieren:
Luftfiltereinsatz
1
Filterrahmen
2
4. Reinigen:
Luftfiltereinsatz
(in Lösungsmittel)
HINWEIS:
Anschließend überschüssiges
Lösungsmittel vorsichtig aus dem Fil-
tereinsatz ausdrücken.
ACHTUNG:
Darauf achten, dass der Filter-
einsatz beim Ausdrücken nicht
verdreht wird.
Ein Überschuss an Lösungsmit-
tel-Rückständen kann Startprob-
leme verursachen.PULIZIA DEL FILTRO ARIA
NOTA:
Una corretta manutenzione del filtro aria
costituisce la migliore prevenzione con-
tro usura e danneggiamento precoci del
motore.
ATTENZIONE:
Non avviare mai il motore senza la
cartuccia del filtro aria, altrimenti la
sporcizia e la polvere che entrano nel
motore causerebbero una rapida
usura e possibili danneggiamenti.
1. Togliere:
Coperchio della scatola filtro aria
1
NOTA:
Allentare la vite di fissaggio rapido 2 e
spostare il coperchio della scatola filtro
aria per rimuoverla poiché le sue graffe
a sono inserite nel fianchetto come
indicato.
2. Sganciare:
Laccio 1
3. Togliere:
Cartuccia del filtro dell’aria 1
Guida del filtro 2
4. Pulire:
Cartuccia del filtro dell’aria
Pulire la cartuccia con un sol-
vente.
NOTA:
Dopo la pulizia, togliere il solvente in
eccesso premendo la cartuccia.
ATTENZIONE:
Non strizzare la cartuccia.
Troppo solvente nella cartuccia può
rallentare l’avviamento. LIMPIEZA DEL FILTRO DE AIRE
NOTA:
El mantenimiento adecuado del filtro
de aire es un factor clave para preve-
nir el desgaste prematuro y el dete-
rioro del motor.
ATENCION:
No ponga nunca en marcha el
motor sin el elemento del filtro de
aire; de lo contrario penetrarán
suciedad y polvo en el motor que
provocarán un desgaste rápido y
posibles averías del mismo.
1. Extraer:
Tapa de la carcasa del filtro de
aire
1
NOTA:
Afloje el tornillo
2 levante la tapa de
la carcasa del filtro de aire para
extraerla, pues sus pinzas
a están
introducidas en la cubierta lateral
como se muestra.
2. Desenganchar:
Sujeción
1
3. Extraer:
Elemento del filtro de aire
1
Guía del filtro
2
4. Limpiar:
Elemento del filtro de aire
Límpielo con disolvente.
NOTA:
Después de limpiarlo, elimine los
restos de disolvente estrujando el
elemento.
ATENCION:
No tuerza el elemento al estru-
jarlo.
Un exceso de disolvente en el
elemento puede dificultar el
arranque.
MOTOR
MOTORE
MOTOR

3 - 37
INSP
ADJ
5. Inspect:
Air filter element
Damage
→ Replace.
6. Apply:
Foam-air-filter oil or equivalent
oil to the element
NOTE:Squeeze out the excess oil. Ele-
ment should be wet but not drip-
ping.
Wipe off the oil left on the element
surface using a clean dry cloth.
(Excess oil in the element may
adversely affect engine starting.)
7. Install:
Filter guide
1
NOTE:Align the projection
a on filter
guide with the hole
b in air filter
element.
Apply the lithium soap base grease
on the matching surface
c on air
filter element.
8. Install:
Air filter element
1
NOTE:Align the projection
a on filter guide
with the hole
b in air filter case.
9. Hook:
Binder
1
NOTE:Hook the binder
1 so that it contacts
the filter guide projections
a.
5. Contrôler:
Elément de filtre à air
Endommagement → Remplacer.
6. Appliquer:
Huile pour filtre à air mousse ou
huile équivalente sur l’élément
N.B.:
Comprimer pour éliminer l’excès
d’huile. L’élément doit être humide
mais sans excès.
A l’aide d’un chiffon doux et sec,
essuyer l’huile résiduelle sur la surface
de l’élément. (Un excès d’huile dans
l’élément peut rendre le démarrage du
moteur plus difficile.)
7. Monter:
Guide du filtre 1
N.B.:
Aligner la saillie a du guide du filtre
et le trou b de l’élément de filtre à air.
Appliquer de la graisse à savon de
lithium sur la surface de contact c de
l’élément de filtre à air.
8. Monter:
Elément de filtre à air 1
N.B.:
Aligner la saillie a du guide du filtre et
le trou b du boîtier de filtre à air.
9. Accrocher:
Fixation 1
N.B.:
Accrocher la fixation 1 de manière
qu’elle soit en contact avec les saillies du
guide du filtre a.
ENGINE
MOTEUR

INSP
ADJ
3 - 38

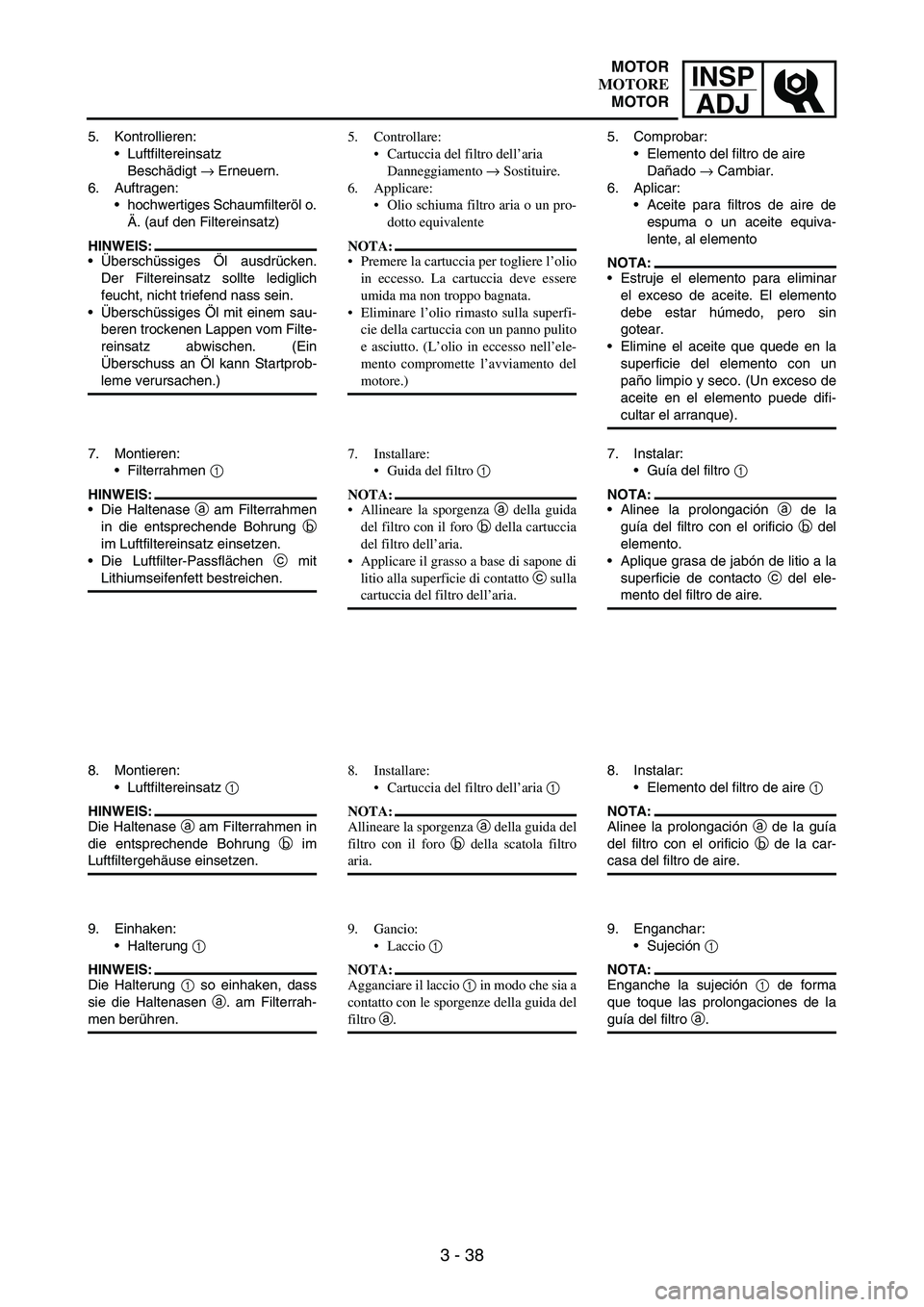

5. Kontrollieren:
Luftfiltereinsatz
Beschädigt
→ Erneuern.
6. Auftragen:
hochwertiges Schaumfilteröl o.
Ä. (auf den Filtereinsatz)
HINWEIS:
Überschüssiges Öl ausdrücken.
Der Filtereinsatz sollte lediglich
feucht, nicht triefend nass sein.
Überschüssiges Öl mit einem sau-
beren trockenen Lappen vom Filte-
reinsatz abwischen. (Ein
Überschuss an Öl kann Startprob-
leme verursachen.)
7. Montieren:
Filterrahmen
1
HINWEIS:
Die Haltenase
a am Filterrahmen
in die entsprechende Bohrung
b
im Luftfiltereinsatz einsetzen.
Die Luftfilter-Passflächen
c mit
Lithiumseifenfett bestreichen.
8. Montieren:
Luftfiltereinsatz
1
HINWEIS:
Die Haltenase
a am Filterrahmen in
die entsprechende Bohrung
b im
Luftfiltergehäuse einsetzen.
9. Einhaken:
Halterung
1
HINWEIS:
Die Halterung
1 so einhaken, dass
sie die Haltenasen
a. am Filterrah-
men berühren.5. Controllare:
Cartuccia del filtro dell’aria
Danneggiamento → Sostituire.
6. Applicare:
Olio schiuma filtro aria o un pro-
dotto equivalente
NOTA:
Premere la cartuccia per togliere l’olio
in eccesso. La cartuccia deve essere
umida ma non troppo bagnata.
Eliminare l’olio rimasto sulla superfi-
cie della cartuccia con un panno pulito
e asciutto. (L’olio in eccesso nell’ele-
mento compromette l’avviamento del
motore.)
7. Installare:
Guida del filtro 1
NOTA:
Allineare la sporgenza a della guida
del filtro con il foro b della cartuccia
del filtro dell’aria.
Applicare il grasso a base di sapone di
litio alla superficie di contatto c sulla
cartuccia del filtro dell’aria.
8. Installare:
Cartuccia del filtro dell’aria 1
NOTA:
Allineare la sporgenza a della guida del
filtro con il foro b della scatola filtro
aria.
9. Gancio:
Laccio 1
NOTA:
Agganciare il laccio 1 in modo che sia a
contatto con le sporgenze della guida del
filtro a.5. Comprobar:
Elemento del filtro de aire
Dañado
→ Cambiar.
6. Aplicar:
Aceite para filtros de aire de
espuma o un aceite equiva-
lente, al elemento
NOTA:
Estruje el elemento para eliminar
el exceso de aceite. El elemento
debe estar húmedo, pero sin
gotear.
Elimine el aceite que quede en la
superficie del elemento con un
paño limpio y seco. (Un exceso de
aceite en el elemento puede difi-
cultar el arranque).
7. Instalar:
Guía del filtro
1
NOTA:
Alinee la prolongación
a de la
guía del filtro con el orificio
b del
elemento.
Aplique grasa de jabón de litio a la
superficie de contacto
c del ele-
mento del filtro de aire.
8. Instalar:
Elemento del filtro de aire
1
NOTA:
Alinee la prolongación
a de la guía
del filtro con el orificio
b de la car-
casa del filtro de aire.
9. Enganchar:
Sujeción
1
NOTA:
Enganche la sujeción
1 de forma
que toque las prolongaciones de la
guía del filtro
a.
MOTOR
MOTORE
MOTOR

3 - 39
INSP
ADJ
ENGINE OIL LEVEL INSPECTION
1. Start the engine, warm it up for
several minutes, and then turn
off the engine and wait for five
minutes.
2. Place the machine on a level
place and hold it up on upright
position by placing the suitable
stand under the engine.
3. Remove:
Oil tank cap
1
1
4. Inspect:
Oil level
Oil level should be between
maximum
a and minimum b
marks.
Oil level is low → Add oil to
proper level.
NOTE:When inspecting the oil level, do not
screw the oil tank cap into the oil
tank. Insert the gauge lightly.
(For USA and CDN)
CAUTION:
Do not add any chemical addi-
tives. Engine oil also lubricates
the clutch and additives could
cause clutch slippage.
Do not allow foreign material to
enter the crankcase.
Recommended oil:
At 5 °C (40 °F) or higher
È Yamalube 4 (20W-
40) or SAE 20W-40 type
SG motor oil
(Non-Friction modified)
At 15 °C (60 °F) or
lower É Yamalube 4
(10W-30) or SAE 10W-
30 type SG motor oil
(Non-Friction modified)
and/or
Yamalube 4-R (15W-50)
(Non-Friction modified)
a
b
CONTROLE DU NIVEAU D’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Déposer:
Bouchon du réservoir d’huile 1
4. Contrôler:
Niveau d’huile
Le niveau d’huile doit se situer
entre les repères de niveau maxi-
mum a et minimum b.
Le niveau d’huile est bas → Faire
l’appoint au niveau correct.
N.B.:
Pour contrôler le niveau d’huile, ne pas
visser le bouchon du réservoir d’huile
dans le réservoir. Insérer légèrement la
jauge.
(USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques.
L’huile moteur lubrifie également
l’embrayage et les additifs pour-
raient provoquer un patinage de
l’embrayage.
Veiller à empêcher toute pénétra-
tion de corps étrangers dans le car-
ter moteur.
Huile recommandée:
A 5 °C (40 °F) ou plus È
Yamalube 4 (20W-40) ou
huile moteur SG de type
SAE 20W-40 (non modi-
fiée pour la friction)
A 15 °C (60 °F) ou plus
É Yamalube 4 (10W-30)
ou huile moteur SG de
type SAE 10W-30 (non
modifiée pour la friction)
et/ou
Yamalube 4-R (15W-50)
(non modifiée pour la
friction)
ENGINE
MOTEUR

INSP
ADJ
3 - 40
MOTORÖLSTAND
KONTROLLIEREN
1. Den Motor anlassen, einige
Minuten lang betreiben und
dann abstellen, anschließend
fünf Minuten lang warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Demontieren:
Öltankverschluss
1
4. Kontrollieren:
Ölstand
Der Ölstand sollte sich zwi-
schen den Minimal- und Maxi-
malstand-Markierungen
b
und
a befinden.
Ölstand niedrig
→ Öl bis zum
empfohlenen Stand auffüllen.
HINWEIS:
Bei der Ölstandkontrolle den Öltank-
verschluss nicht wieder einschrau-
ben. Den Messstab lediglich
zurückstecken.
(USA und CDN)
ACHTUNG:
Keine Additive beimischen! Da
das Motoröl auch zur Schmie-
rung der Kupplung dient, kön-
nen Zusätze zu Kupplungsrut-
schen führen.
Darauf achten, dass keine
Fremdkörper in das Kurbelge-
häuse gelangen.
Empfohlene Ölsorte:
Über 5 °C (40 °F) È
Yamalube 4 (20W-40)
oder SAE 20W-40
Motoröl der Klasse SG
(ohne reibungsmin-
dernde Additive)
Unter 15 °C (60 °F) É
Yamalube 4 (10W-30)
oder SAE 10W-30
Motoröl der Klasse SG
(ohne reibungsmin-
dernde Additive)
bzw.
Yamalube 4-R (15W-50)
(ohne reibungsmin-
dernde Additive)
CONTROLLO DEL LIVELLO
OLIO MOTORE
1. Avviare il motore, farlo riscaldare
per alcuni minuti, quindi spegnerlo
e attendere cinque minuti.
2. Collocare il mezzo su una superficie
piana in posizione verticale
ponendo un cavalletto adatto sotto il
motore.
3. Togliere:
Tappo serbatoio olio 1
4. Controllare:
Livello olio
Il livello dell’olio deve essere
compreso tra i contrassegni del
massimo a e del minimo b.
Livello dell’olio basso. →
Aggiungere olio fino al livello
corretto.
NOTA:
Non avvitare il tappo del serbatoio olio
dentro il serbatoio stesso durante il con-
trollo del livello dell’olio. Inserire deli-
catamente l’indicatore di livello.
(USA e CDN)
ATTENZIONE:
Non aggiungere alcun additivo chi-
mico. L’olio per motori è adatto
anche alla lubrificazione della fri-
zione. Gli additivi possono causare
una diminuzione dello scorrimento
della frizione.
Non fare entrare materiale estraneo
nel carter.
Olio raccomandato:
Temperatura uguale o
superiore a 5 °C (40 °F)
È Yamalube 4 (20W-40)
o olio per motori SG di
tipo SAE 20W-40.
(modificato non condut-
tore)
Temperatura uguale o
inferiore a 15 °C (60 °F)
É Yamalube 4 (10W-30)
o olio per motori SG di
tipo SAE 10W-30 (modi-
ficato non conduttore)
e/o
Yamalube 4-R (15W-50)
(modificato non
conduttore)
COMPROBACIÓN DEL NIVEL DE
ACEITE DEL MOTOR
1. Arranque el motor, caliéntelo
durante algunos minutos y luego
párelo y espere cinco minutos.
2. Sitúe la máquina en una superfi-
cie horizontal y manténgala en
posición vertical colocando un
soporte adecuado debajo del
motor.
3. Extraer:
Tapón del depósito de aceite
1
4. Comprobar:
Nivel de aceite
El nivel de aceite debe encon-
trarse entre la marca de nivel
máximo
a y la marca de nivel
mínimo
b.
Nivel de aceite bajo
→ Añadir
aceite hasta el nivel correcto.
NOTA:
Cuando vaya a comprobar el nivel de
aceite, no apriete el tapón en el
depósito de aceite. Introduzca la
varilla ligeramente.
(USA y CDN)
ATENCION:
No añada aditivos químicos. El
aceite del motor lubrica tam-
bién el embrague y el uso de
aditivos puede provocar que el
embrague patine.
Evite que penetren materias
extrañas en el cárter.
Aceite recomendado:
A 5 °C (40 °F) o más È
Aceite de motor SG
tipo Yamalube 4 (20W-
40) o SAE 20W-40
(modificado sin fric-
ción)
A 15 °C (60 °F) o
menos É aceite de
motor SG tipo Yama-
lube 4 (10W-30) o SAE
10W-30 (modificado
sin fricción)
o
Yamalube 4-R (15W-50)
(modificado sin
fricción)
MOTOR
MOTORE
MOTOR

3 - 41
INSP
ADJ
(Except for USA and CDN)
CAUTION:
Do not add any chemical addi-
tives or use oils with a grade of
CD a or higher.
Do not use oils labeled
“ENERGY CONSERVING II” b
or higher. Engine oil also lubri-
cates the clutch and additives
could cause clutch slippage.
Do not allow foreign materials to
enter the crankcase.
5. Install:
Oil tank cap
6. Start the engine and let it warm
up for several minutes.
7. Turn off the engine and inspect
the oil level once again.
NOTE:Wait a few minutes until the oil set-
tles before inspecting the oil level.
Recommended oil:
Refer to the following
chart for selection of
oils which are suited
to the atmospheric
temperatures.
Recommended engine
oil classification:
API STANDARD:
API “SG” or higher
grade
(Designed primarily
for motorcycles)
-20
-4-10
140
3010
5020
6830
8640 50
104
122˚CTemp.
˚F
10W-3010W-40
20W-4020W-50
15W-40
a
b
ENGINE OIL REPLACEMENT
1. Start the engine and warm it up
for several minutes, and then
turn off the engine and wait for
five minute.
2. Place the machine on a level
place and hold it on upright posi-
tion by placing the suitable stand
under the engine.
3. Place a suitable container under
the engine.(sauf USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques
ni utiliser d’huiles de qualité CD a
ou supérieure.
Ne pas utiliser d’huiles portant l’in-
dication “ENERGY CONSERVING
II” b ou supérieure. L’huile mo-
teur lubrifie également l’embraya-
ge et les additifs pourraient
provoquer un patinage de l’em-
brayage.
Veiller à empêcher toute pénétra-
tion de corps étrangers dans le car-
ter moteur.
5. Monter:
Bouchon du réservoir d’huile
6. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
7. Couper le moteur et vérifier à nou-
veau le niveau d’huile.
N.B.:
Attendre quelques minutes que l’huile se
stabilise avant d’en contrôler le niveau.
Huile recommandée:
Voir le tableau suivant
pour la sélection des
huiles en fonction des
différentes températures
atmosphériques.
Classification des huiles
moteur recommandées:
NORME API:
API “SG” ou de qualité
supérieure
(destinée essentiellement
aux motos)
CHANGEMENT DE L’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Déposer un récipient adéquat sous
le moteur.
ENGINE
MOTEUR

INSP
ADJ
3 - 42

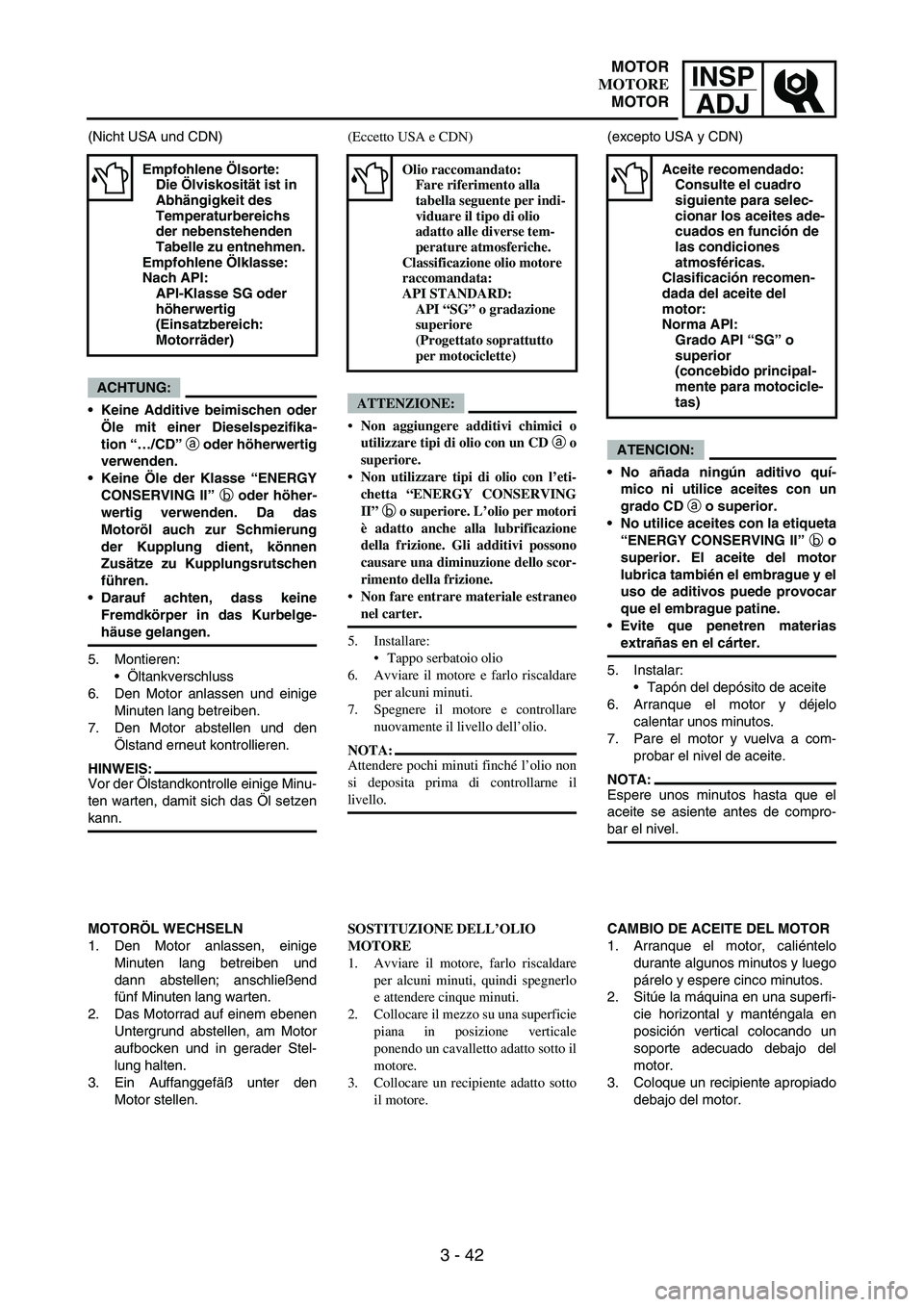

(Nicht USA und CDN)
ACHTUNG:
Keine Additive beimischen oder
Öle mit einer Dieselspezifika-
tion “…/CD” a oder höherwertig
verwenden.
Keine Öle der Klasse “ENERGY
CONSERVING II” b oder höher-
wertig verwenden. Da das
Motoröl auch zur Schmierung
der Kupplung dient, können
Zusätze zu Kupplungsrutschen
führen.
Darauf achten, dass keine
Fremdkörper in das Kurbelge-
häuse gelangen.
5. Montieren:
Öltankverschluss
6. Den Motor anlassen und einige
Minuten lang betreiben.
7. Den Motor abstellen und den
Ölstand erneut kontrollieren.
HINWEIS:
Vor der Ölstandkontrolle einige Minu-
ten warten, damit sich das Öl setzen
kann.
Empfohlene Ölsorte:
Die Ölviskosität ist in
Abhängigkeit des
Temperaturbereichs
der nebenstehenden
Tabelle zu entnehmen.
Empfohlene Ölklasse:
Nach API:
API-Klasse SG oder
höherwertig
(Einsatzbereich:
Motorräder)
MOTORÖL WECHSELN
1. Den Motor anlassen, einige
Minuten lang betreiben und
dann abstellen; anschließend
fünf Minuten lang warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Ein Auffanggefäß unter den
Motor stellen.(Eccetto USA e CDN)
ATTENZIONE:
Non aggiungere additivi chimici o
utilizzare tipi di olio con un CD a o
superiore.
Non utilizzare tipi di olio con l’eti-
chetta “ENERGY CONSERVING
II” b o superiore. L’olio per motori
è adatto anche alla lubrificazione
della frizione. Gli additivi possono
causare una diminuzione dello scor-
rimento della frizione.
Non fare entrare materiale estraneo
nel carter.
5. Installare:
Tappo serbatoio olio
6. Avviare il motore e farlo riscaldare
per alcuni minuti.
7. Spegnere il motore e controllare
nuovamente il livello dell’olio.
NOTA:
Attendere pochi minuti finché l’olio non
si deposita prima di controllarne il
livello.
Olio raccomandato:
Fare riferimento alla
tabella seguente per indi-
viduare il tipo di olio
adatto alle diverse tem-
perature atmosferiche.
Classificazione olio motore
raccomandata:
API STANDARD:
API “SG” o gradazione
superiore
(Progettato soprattutto
per motociclette)
SOSTITUZIONE DELL’OLIO
MOTORE
1. Avviare il motore, farlo riscaldare
per alcuni minuti, quindi spegnerlo
e attendere cinque minuti.
2. Collocare il mezzo su una superficie
piana in posizione verticale
ponendo un cavalletto adatto sotto il
motore.
3. Collocare un recipiente adatto sotto
il motore. (excepto USA y CDN)
ATENCION:
No añada ningún aditivo quí-
mico ni utilice aceites con un
grado CD a o superior.
No utilice aceites con la etiqueta
“ENERGY CONSERVING II” b o
superior. El aceite del motor
lubrica también el embrague y el
uso de aditivos puede provocar
que el embrague patine.
Evite que penetren materias
extrañas en el cárter.
5. Instalar:
Tapón del depósito de aceite
6. Arranque el motor y déjelo
calentar unos minutos.
7. Pare el motor y vuelva a com-
probar el nivel de aceite.
NOTA:
Espere unos minutos hasta que el
aceite se asiente antes de compro-
bar el nivel.
Aceite recomendado:
Consulte el cuadro
siguiente para selec-
cionar los aceites ade-
cuados en función de
las condiciones
atmosféricas.
Clasificación recomen-
dada del aceite del
motor:
Norma API:
Grado API “SG” o
superior
(concebido principal-
mente para motocicle-
tas)
CAMBIO DE ACEITE DEL MOTOR
1. Arranque el motor, caliéntelo
durante algunos minutos y luego
párelo y espere cinco minutos.
2. Sitúe la máquina en una superfi-
cie horizontal y manténgala en
posición vertical colocando un
soporte adecuado debajo del
motor.
3. Coloque un recipiente apropiado
debajo del motor.
MOTOR
MOTORE
MOTOR

3 - 43
INSP
ADJ
4. Remove:
Oil tank cap
1
Oil filler cap
2
Frame oil drain bolt
3
Crankcase oil drain bolt
4
Oil filter element drain bolt
5
Drain the crankcase and oil
tank (frame) of its oil.
1
5. Remove:
Lower engine bracket
Oil hose clamp
1
Bolt (oil hose)
2
Oil hose
3
Oil strainer (frame)
4
6. Inspect:
Oil strainer (frame)
Clogged
→ Blow.
7. If the oil filter is to be replaced
during this oil change, remove
the following parts and reinstall
them.
Replacement steps:
Remove the oil filter element
cover
1 and oil filter element
2.
Check the O-rings
3, if cracked
or damaged, replace them with
a new one.
Install the oil filter element and
oil filter element cover.
T R..
Oil filter element cover:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
4. Déposer:
Bouchon du réservoir d’huile 1
Capuchon de l’orifice de remplis-
sage d’huile 2
Boulon de vidange d’huile du
cadre 3
Boulon de vidange d’huile du
carter moteur 4
Boulon de vidange de l’élément
de filtre à huile 5
Vidanger le carter moteur et le
réservoir d’huile (cadre).
5. Déposer:
Support de moteur inférieur
Collier de durit d’huile 1
Boulon (durit d’huile) 2
Durit d’huile 3
Crépine à huile (cadre) 4
6. Contrôler:
Crépine à huile (cadre)
Obstruée → Souffler.
7. Si le filtre à huile doit être remplacé
à l’occasion du changement d’huile,
déposer et remonter les pièces sui-
vantes.
Etapes de remplacement:
Déposer le couvercle d’élément de
filtre à huile 1 et l’élément de fil-
tre à huile 2.
Contrôler les joints toriques 3,
s’ils sont fissurés ou endommagés,
les remplacer par des neufs.
Monter l’élément de filtre à huile
et son couvercle.
T R..
Couvercle d’élément de
filtre à huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
ENGINE
MOTEUR
