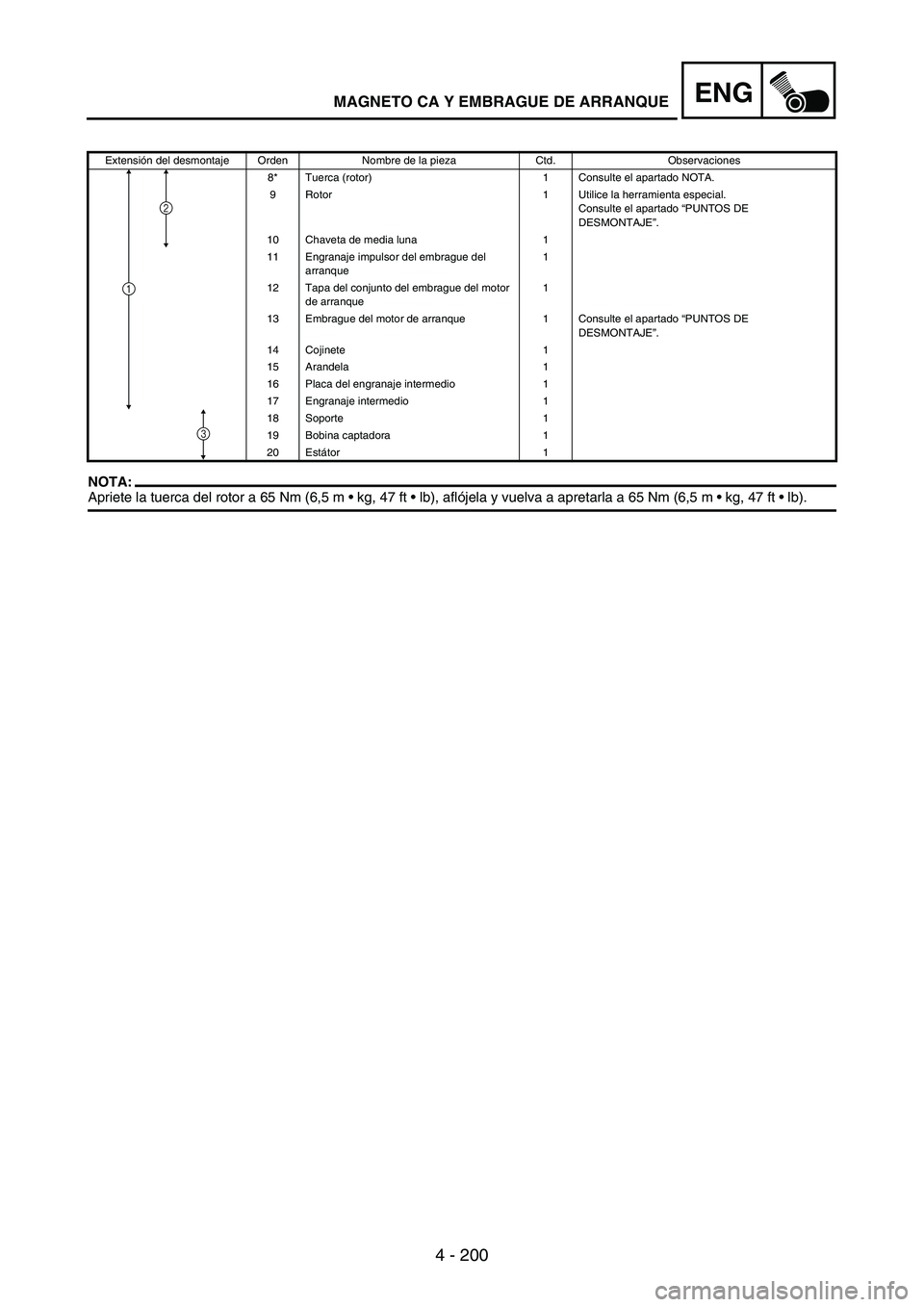

YAMAHA WR 250F 2006 Manuale de Empleo (in Spanish)

4 - 200
ENG
NOTA:Apriete la tuerca del rotor a 65 Nm (6,5 m  kg, 47 ft  lb), aflójela y vuelva a apretarla a 65 Nm (6,5 m  kg, 47 ft  lb).
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
8* Tuerca (rotor) 1 Consulte el apartado NOTA.
9 Rotor 1 Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE
DESMONTAJE”.
10 Chaveta de media luna 1
11 Engranaje impulsor del embrague del
arranque1
12 Tapa del conjunto del embrague del motor
de arranque1
13 Embrague del motor de arranque 1 Consulte el apartado “PUNTOS DE
DESMONTAJE”.
14 Cojinete 1
15 Arandela 1
16 Placa del engranaje intermedio 1
17 Engranaje intermedio 1
18 Soporte 1
19 Bobina captadora 1
20 Estátor 1
2
1
3
MAGNETO CA Y EMBRAGUE DE ARRANQUE

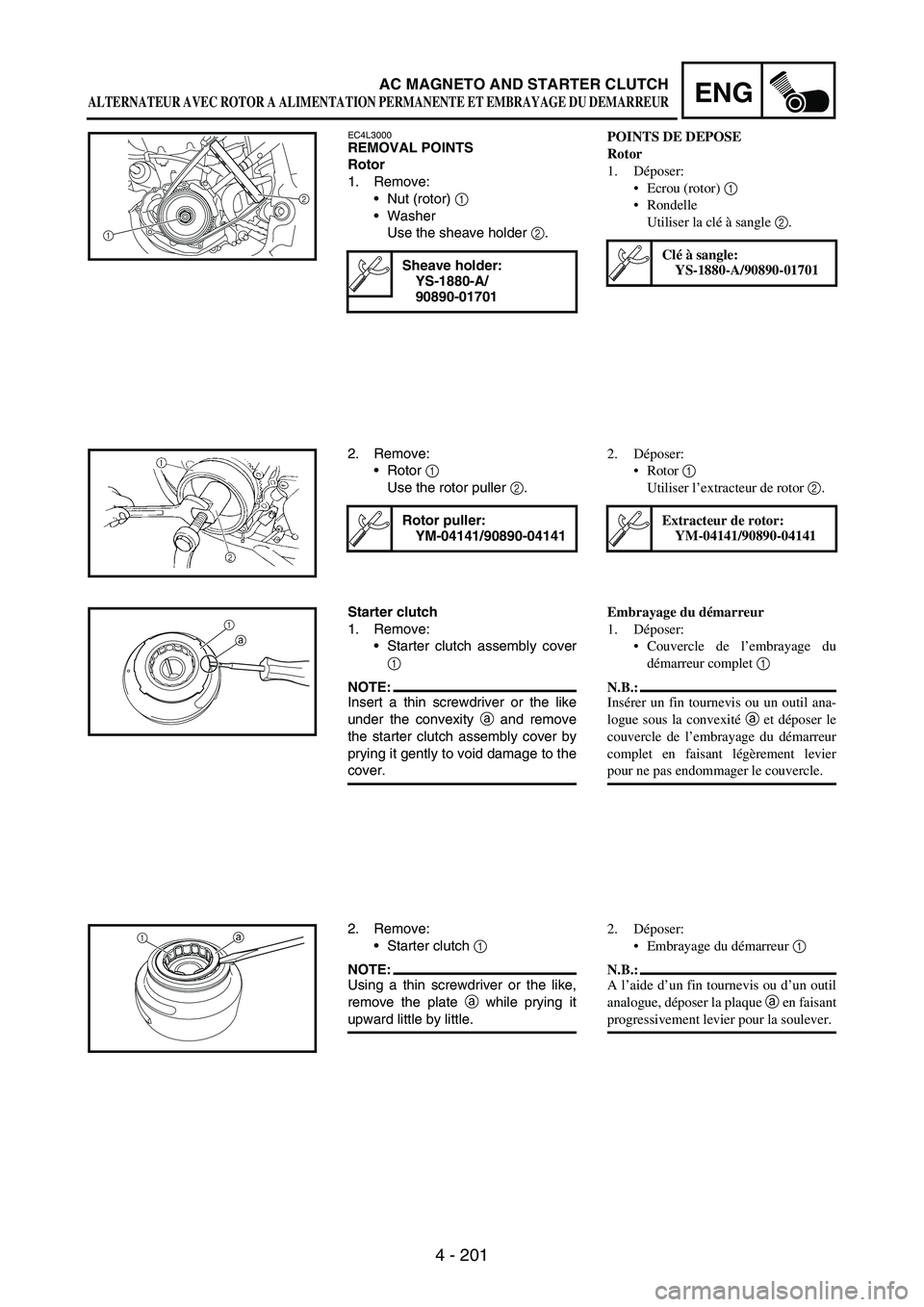

4 - 201
ENGAC MAGNETO AND STARTER CLUTCH
EC4L3000REMOVAL POINTS
Rotor
1. Remove:
Nut (rotor)
1
Washer
Use the sheave holder
2.
Sheave holder:
YS-1880-A/
90890-01701
2
1
2. Remove:
Rotor
1
Use the rotor puller
2.
Rotor puller:
YM-04141/90890-04141
Starter clutch
1. Remove:
Starter clutch assembly cover
1
NOTE:Insert a thin screwdriver or the like
under the convexity
a and remove
the starter clutch assembly cover by
prying it gently to void damage to the
cover.
1
a
2. Remove:
Starter clutch 1
NOTE:Using a thin screwdriver or the like,
remove the plate a while prying it
upward little by little.
1
a
POINTS DE DEPOSE
Rotor
1. Déposer:
Ecrou (rotor) 1
Rondelle
Utiliser la clé à sangle 2.
Clé à sangle:
YS-1880-A/90890-01701
2. Déposer:
Rotor 1
Utiliser l’extracteur de rotor 2.
Extracteur de rotor:
YM-04141/90890-04141
Embrayage du démarreur
1. Déposer:
Couvercle de l’embrayage du
démarreur complet 1
N.B.:
Insérer un fin tournevis ou un outil ana-
logue sous la convexité a et déposer le
couvercle de l’embrayage du démarreur
complet en faisant légèrement levier
pour ne pas endommager le couvercle.
2. Déposer:
Embrayage du démarreur 1
N.B.:
A l’aide d’un fin tournevis ou d’un outil
analogue, déposer la plaque a en faisant
progressivement levier pour la soulever.
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR

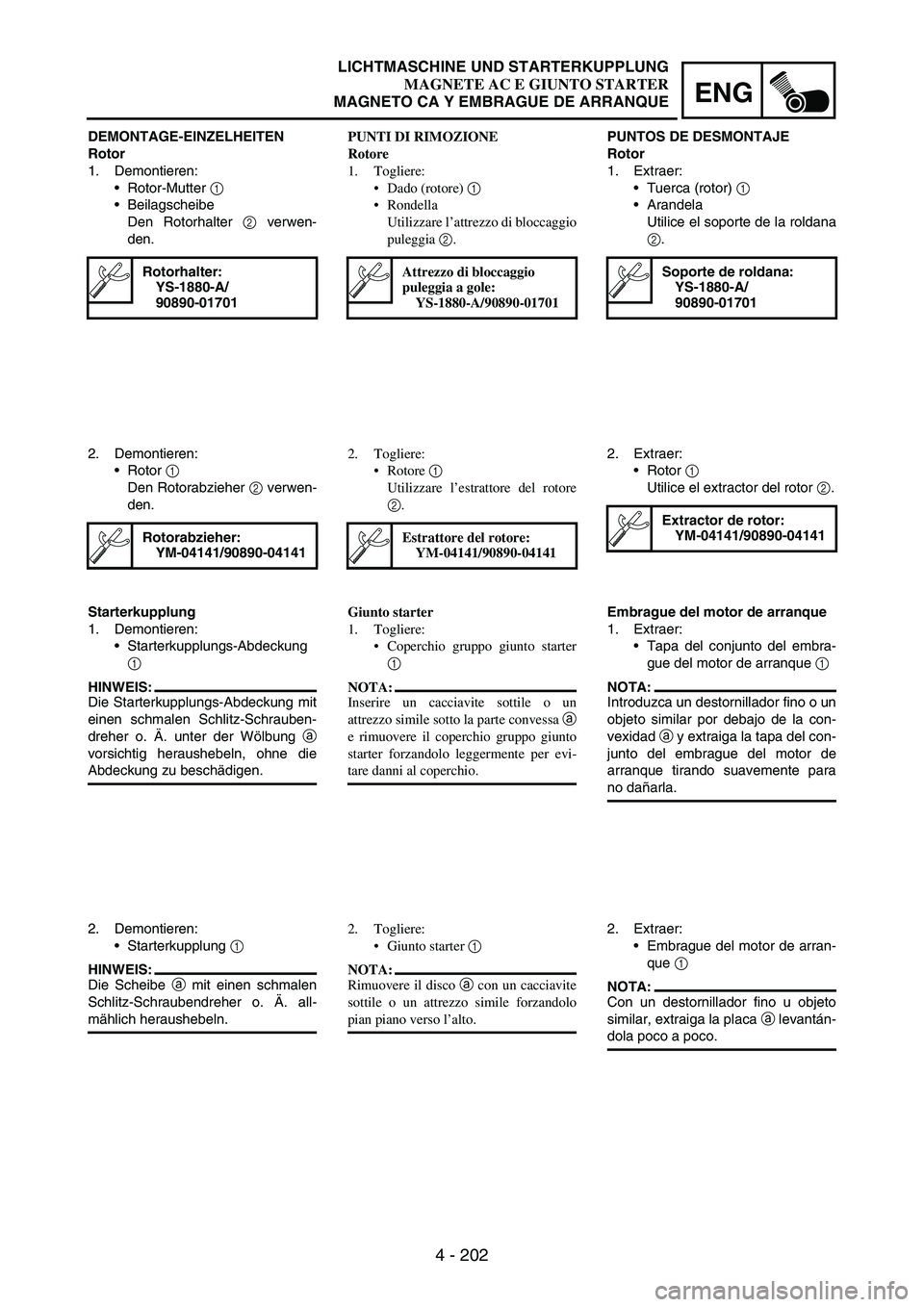

4 - 202
ENG
DEMONTAGE-EINZELHEITEN
Rotor
1. Demontieren:
Rotor-Mutter
1
Beilagscheibe
Den Rotorhalter
2 verwen-
den.
Rotorhalter:
YS-1880-A/
90890-01701
2. Demontieren:
Rotor
1
Den Rotorabzieher
2 verwen-
den.
Rotorabzieher:
YM-04141/90890-04141
Starterkupplung
1. Demontieren:
Starterkupplungs-Abdeckung
1
HINWEIS:
Die Starterkupplungs-Abdeckung mit
einen schmalen Schlitz-Schrauben-
dreher o. Ä. unter der Wölbung
a
vorsichtig heraushebeln, ohne die
Abdeckung zu beschädigen.
2. Demontieren:
Starterkupplung
1
HINWEIS:
Die Scheibe
a mit einen schmalen
Schlitz-Schraubendreher o. Ä. all-
mählich heraushebeln.PUNTI DI RIMOZIONE
Rotore
1. Togliere:
Dado (rotore) 1
Rondella
Utilizzare l’attrezzo di bloccaggio
puleggia 2.
Attrezzo di bloccaggio
puleggia a gole:
YS-1880-A/90890-01701
2. Togliere:
Rotore 1
Utilizzare l’estrattore del rotore
2.
Estrattore del rotore:
YM-04141/90890-04141
Giunto starter
1. Togliere:
Coperchio gruppo giunto starter
1
NOTA:
Inserire un cacciavite sottile o un
attrezzo simile sotto la parte convessa a
e rimuovere il coperchio gruppo giunto
starter forzandolo leggermente per evi-
tare danni al coperchio.
2. Togliere:
Giunto starter 1
NOTA:
Rimuovere il disco a con un cacciavite
sottile o un attrezzo simile forzandolo
pian piano verso l’alto.PUNTOS DE DESMONTAJE
Rotor
1. Extraer:
Tuerca (rotor)
1
Arandela
Utilice el soporte de la roldana
2.
Soporte de roldana:
YS-1880-A/
90890-01701
2. Extraer:
Rotor
1
Utilice el extractor del rotor
2.
Extractor de rotor:
YM-04141/90890-04141
Embrague del motor de arranque
1. Extraer:
Tapa del conjunto del embra-
gue del motor de arranque
1
NOTA:
Introduzca un destornillador fino o un
objeto similar por debajo de la con-
vexidad
a y extraiga la tapa del con-
junto del embrague del motor de
arranque tirando suavemente para
no dañarla.
2. Extraer:
Embrague del motor de arran-
que
1
NOTA:
Con un destornillador fino u objeto
similar, extraiga la placa
a levantán-
dola poco a poco.
LICHTMASCHINE UND STARTERKUPPLUNG
MAGNETE AC E GIUNTO STARTER
MAGNETO CA Y EMBRAGUE DE ARRANQUE

4 - 203
ENGAC MAGNETO AND STARTER CLUTCH
EC4L4000INSPECTION
AC magneto
1. Inspect:
Rotor inner surface
a
Stator outer surface
b
Damage
→ Inspect the crank-
shaft runout and crankshaft
bearing.
If necessary, replace AC mag-
neto and/or stator.
EC4L4200Woodruff key
1. Inspect:
Woodruff key
1
Damage
→ Replace.
Starter clutch
1. Check:
Starter clutch
Damage/wear
→ Replace.
2. Check:
Idle gear
Starter clutch drive gear
Pitting/burrs/chips/roughness/
wear
→ Replace the defective
parts.CONTROLE
Alternateur avec rotor à aimantation
permanente
1. Contrôler:
Surface intérieure du rotor a
Surface extérieure du stator b
Endommagement → Contrôler le
faux-rond et le roulement du vile-
brequin.
Si nécessaire, remplacer l’alterna-
teur et/ou le stator.
Clavette demi-lune
1. Contrôler:
Clavette demi-lune 1
Endommagement → Remplacer.
Embrayage du démarreur
1. Contrôler:
Embrayage du démarreur
Endommagement/usure → Rem-
placer.
2. Contrôler:
Pignon fou
Pignon menant de l’embrayage
de démarreur
Piqûres/barbes/copeaux/irrégula-
rités/usure → Remplacer les piè-
ces défectueuses.
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR

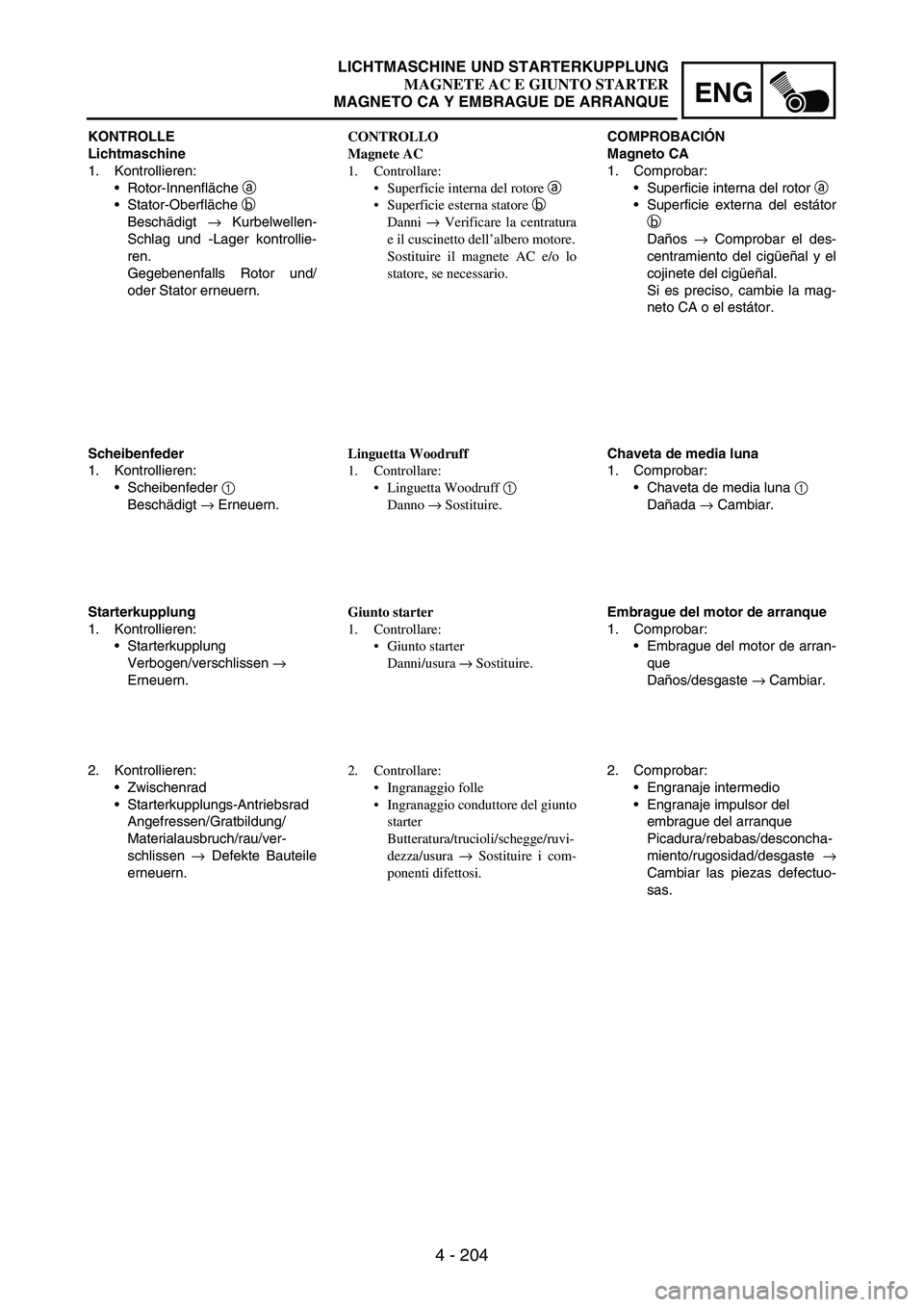

4 - 204
ENG
KONTROLLE
Lichtmaschine
1. Kontrollieren:
Rotor-Innenfläche
a
Stator-Oberfläche
b
Beschädigt
→ Kurbelwellen-
Schlag und -Lager kontrollie-
ren.
Gegebenenfalls Rotor und/
oder Stator erneuern.
Scheibenfeder
1. Kontrollieren:
Scheibenfeder
1
Beschädigt
→ Erneuern.
Starterkupplung
1. Kontrollieren:
Starterkupplung
Verbogen/verschlissen
→
Erneuern.
2. Kontrollieren:
Zwischenrad
Starterkupplungs-Antriebsrad
Angefressen/Gratbildung/
Materialausbruch/rau/ver-
schlissen
→ Defekte Bauteile
erneuern.CONTROLLO
Magnete AC
1. Controllare:
Superficie interna del rotore a
Superficie esterna statore b
Danni → Verificare la centratura
e il cuscinetto dell’albero motore.
Sostituire il magnete AC e/o lo
statore, se necessario.
Linguetta Woodruff
1. Controllare:
Linguetta Woodruff 1
Danno → Sostituire.
Giunto starter
1. Controllare:
Giunto starter
Danni/usura → Sostituire.
2. Controllare:
Ingranaggio folle
Ingranaggio conduttore del giunto
starter
Butteratura/trucioli/schegge/ruvi-
dezza/usura → Sostituire i com-
ponenti difettosi.COMPROBACIÓN
Magneto CA
1. Comprobar:
Superficie interna del rotor
a
Superficie externa del estátor
b
Daños
→ Comprobar el des-
centramiento del cigüeñal y el
cojinete del cigüeñal.
Si es preciso, cambie la mag-
neto CA o el estátor.
Chaveta de media luna
1. Comprobar:
Chaveta de media luna
1
Dañada
→ Cambiar.
Embrague del motor de arranque
1. Comprobar:
Embrague del motor de arran-
que
Daños/desgaste
→ Cambiar.
2. Comprobar:
Engranaje intermedio
Engranaje impulsor del
embrague del arranque
Picadura/rebabas/desconcha-
miento/rugosidad/desgaste
→
Cambiar las piezas defectuo-
sas.
LICHTMASCHINE UND STARTERKUPPLUNG
MAGNETE AC E GIUNTO STARTER
MAGNETO CA Y EMBRAGUE DE ARRANQUE

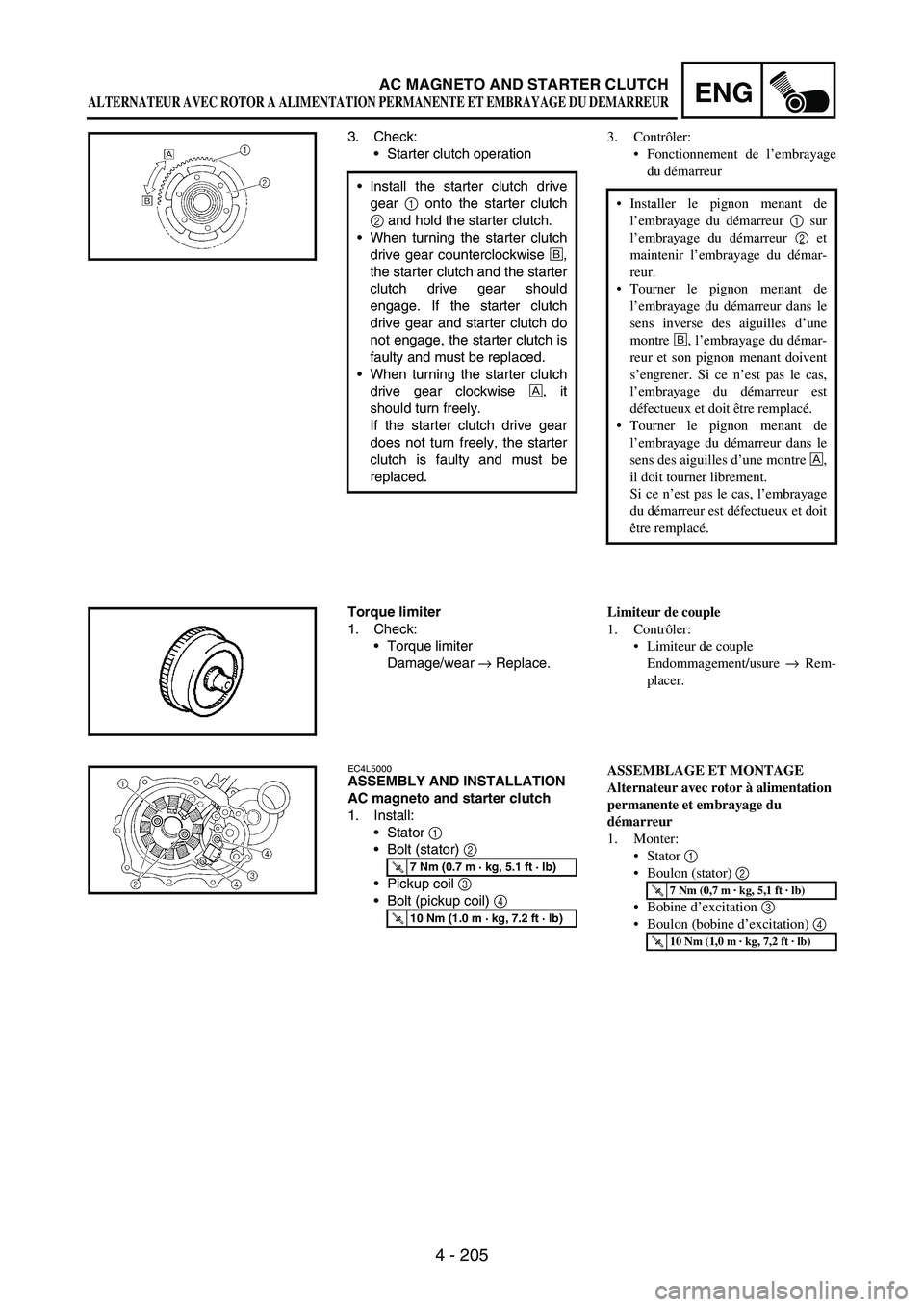

4 - 205
ENGAC MAGNETO AND STARTER CLUTCH
3. Check:
Starter clutch operation
Install the starter clutch drive
gear
1 onto the starter clutch
2 and hold the starter clutch.
When turning the starter clutch
drive gear counterclockwise
É,
the starter clutch and the starter
clutch drive gear should
engage. If the starter clutch
drive gear and starter clutch do
not engage, the starter clutch is
faulty and must be replaced.
When turning the starter clutch
drive gear clockwise
È, it
should turn freely.
If the starter clutch drive gear
does not turn freely, the starter
clutch is faulty and must be
replaced.
Torque limiter
1. Check:
Torque limiter
Damage/wear
→ Replace.
EC4L5000ASSEMBLY AND INSTALLATION
AC magneto and starter clutch
1. Install:
Stator
1
Bolt (stator)
2
Pickup coil
3
Bolt (pickup coil)
4
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Contrôler:
Fonctionnement de l’embrayage
du démarreur
Installer le pignon menant de
l’embrayage du démarreur 1 sur
l’embrayage du démarreur 2 et
maintenir l’embrayage du démar-
reur.
Tourner le pignon menant de
l’embrayage du démarreur dans le
sens inverse des aiguilles d’une
montre É, l’embrayage du démar-
reur et son pignon menant doivent
s’engrener. Si ce n’est pas le cas,
l’embrayage du démarreur est
défectueux et doit être remplacé.
Tourner le pignon menant de
l’embrayage du démarreur dans le
sens des aiguilles d’une montre È,
il doit tourner librement.
Si ce n’est pas le cas, l’embrayage
du démarreur est défectueux et doit
être remplacé.
Limiteur de couple
1. Contrôler:
Limiteur de couple
Endommagement/usure → Rem-
placer.
ASSEMBLAGE ET MONTAGE
Alternateur avec rotor à alimentation
permanente et embrayage du
démarreur
1. Monter:
Stator 1
Boulon (stator) 2
Bobine d’excitation 3
Boulon (bobine d’excitation) 4
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR

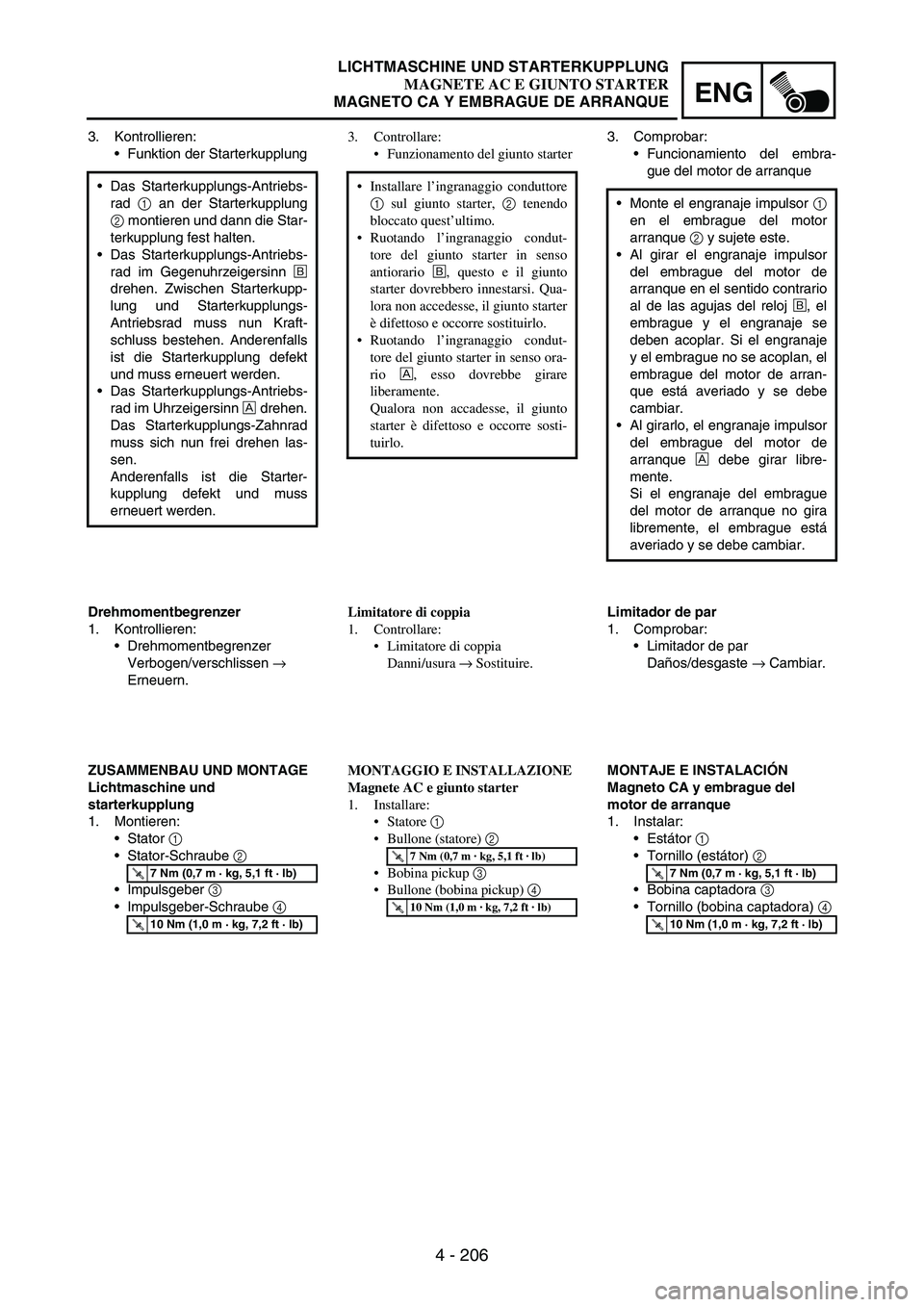

4 - 206
ENG
3. Kontrollieren:
Funktion der Starterkupplung
Das Starterkupplungs-Antriebs-
rad
1 an der Starterkupplung
2 montieren und dann die Star-
terkupplung fest halten.
Das Starterkupplungs-Antriebs-
rad im Gegenuhrzeigersinn
É
drehen. Zwischen Starterkupp-
lung und Starterkupplungs-
Antriebsrad muss nun Kraft-
schluss bestehen. Anderenfalls
ist die Starterkupplung defekt
und muss erneuert werden.
Das Starterkupplungs-Antriebs-
rad im Uhrzeigersinn
È drehen.
Das Starterkupplungs-Zahnrad
muss sich nun frei drehen las-
sen.
Anderenfalls ist die Starter-
kupplung defekt und muss
erneuert werden.
Drehmomentbegrenzer
1. Kontrollieren:
Drehmomentbegrenzer
Verbogen/verschlissen
→
Erneuern.
ZUSAMMENBAU UND MONTAGE
Lichtmaschine und
starterkupplung
1. Montieren:
Stator
1
Stator-Schraube
2
Impulsgeber
3
Impulsgeber-Schraube
4
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Controllare:
Funzionamento del giunto starter
Installare l’ingranaggio conduttore
1 sul giunto starter, 2 tenendo
bloccato quest’ultimo.
Ruotando l’ingranaggio condut-
tore del giunto starter in senso
antiorario É, questo e il giunto
starter dovrebbero innestarsi. Qua-
lora non accedesse, il giunto starter
è difettoso e occorre sostituirlo.
Ruotando l’ingranaggio condut-
tore del giunto starter in senso ora-
rio È, esso dovrebbe girare
liberamente.
Qualora non accadesse, il giunto
starter è difettoso e occorre sosti-
tuirlo.
Limitatore di coppia
1. Controllare:
Limitatore di coppia
Danni/usura → Sostituire.
MONTAGGIO E INSTALLAZIONE
Magnete AC e giunto starter
1. Installare:
Statore 1
Bullone (statore) 2
Bobina pickup 3
Bullone (bobina pickup) 4
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Comprobar:
Funcionamiento del embra-
gue del motor de arranque
Monte el engranaje impulsor
1
en el embrague del motor
arranque
2 y sujete este.
Al girar el engranaje impulsor
del embrague del motor de
arranque en el sentido contrario
al de las agujas del reloj
É, el
embrague y el engranaje se
deben acoplar. Si el engranaje
y el embrague no se acoplan, el
embrague del motor de arran-
que está averiado y se debe
cambiar.
Al girarlo, el engranaje impulsor
del embrague del motor de
arranque
È debe girar libre-
mente.
Si el engranaje del embrague
del motor de arranque no gira
libremente, el embrague está
averiado y se debe cambiar.
Limitador de par
1. Comprobar:
Limitador de par
Daños/desgaste
→ Cambiar.
MONTAJE E INSTALACIÓN
Magneto CA y embrague del
motor de arranque
1. Instalar:
Estátor
1
Tornillo (estátor)
2
Bobina captadora
3
Tornillo (bobina captadora)
4
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
LICHTMASCHINE UND STARTERKUPPLUNG
MAGNETE AC E GIUNTO STARTER
MAGNETO CA Y EMBRAGUE DE ARRANQUE

4 - 207
ENGAC MAGNETO AND STARTER CLUTCH
2. Install:
Holder
1
Bolt
2
CAUTION:
Pass the pickup coil lead and
charging coil lead under the
holder while taking care not to
allow these leads to get caught
with each other. Also take care to
pass the leads so that they do not
become loose at the bend of the
holder a
in order to avoid their
contacting the starter clutch drive
gear.
NOTE:Apply the sealant to the grommet of
the AC magneto lead.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
YAMAHA Bond No. 1215
(ThreeBond® No. 1215):
90890-85505
12 a
3. Install:
Idle gear 2
1
Dowel pin
2
NOTE:Apply the engine oil on the idle gear
2.21
2
E
4. Install:
Idle gear plate
1
Bolt (idle gear plate)
2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
21
5. Install:
Washer
1
Bearing
2
Starter clutch drive gear
3
Washer 4
NOTE:Apply the engine oil on the washer,
bearing and starter clutch drive gear
inner circumference.
E12
3
4
2. Monter:
Support 1
Boulon 2
ATTENTION:
Passer le fil de la bobine d’excitation
et de la bobine de charge sous le sup-
port tout en veillant à ce que ces deux
fils ne puissent s’emmêler. Veiller éga-
lement à acheminer les fils de manière
qu’ils ne puissent se détendre au
niveau du coude du support a afin
qu’ils ne puissent pas entrer en con-
tact avec le pignon menant de
l’embrayage du démarreur.
N.B.:
Appliquer le produit d’étanchéité sur
l’oeillet caoutchouc du fil de l’alterna-
teur.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
YAMAHA Bond N°1215
(ThreeBond® N°1215):
90890-85505
3. Monter:
Pignon fou 2 1
Goujon 2
N.B.:
Appliquer de l’huile moteur sur le
pignon fou 2.
4. Monter:
Plaque de pignon fou 1
Boulon (plaque de pignon fou) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
5. Monter:
Rondelle 1
Roulement 2
Pignon menant de l’embrayage
de démarreur 3
Rondelle 4
N.B.:
Appliquer de l’huile moteur sur la ron-
delle, le roulement et la circonférence
intérieure du pignon menant de
l’embrayage du démarreur.
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR

4 - 208
ENG

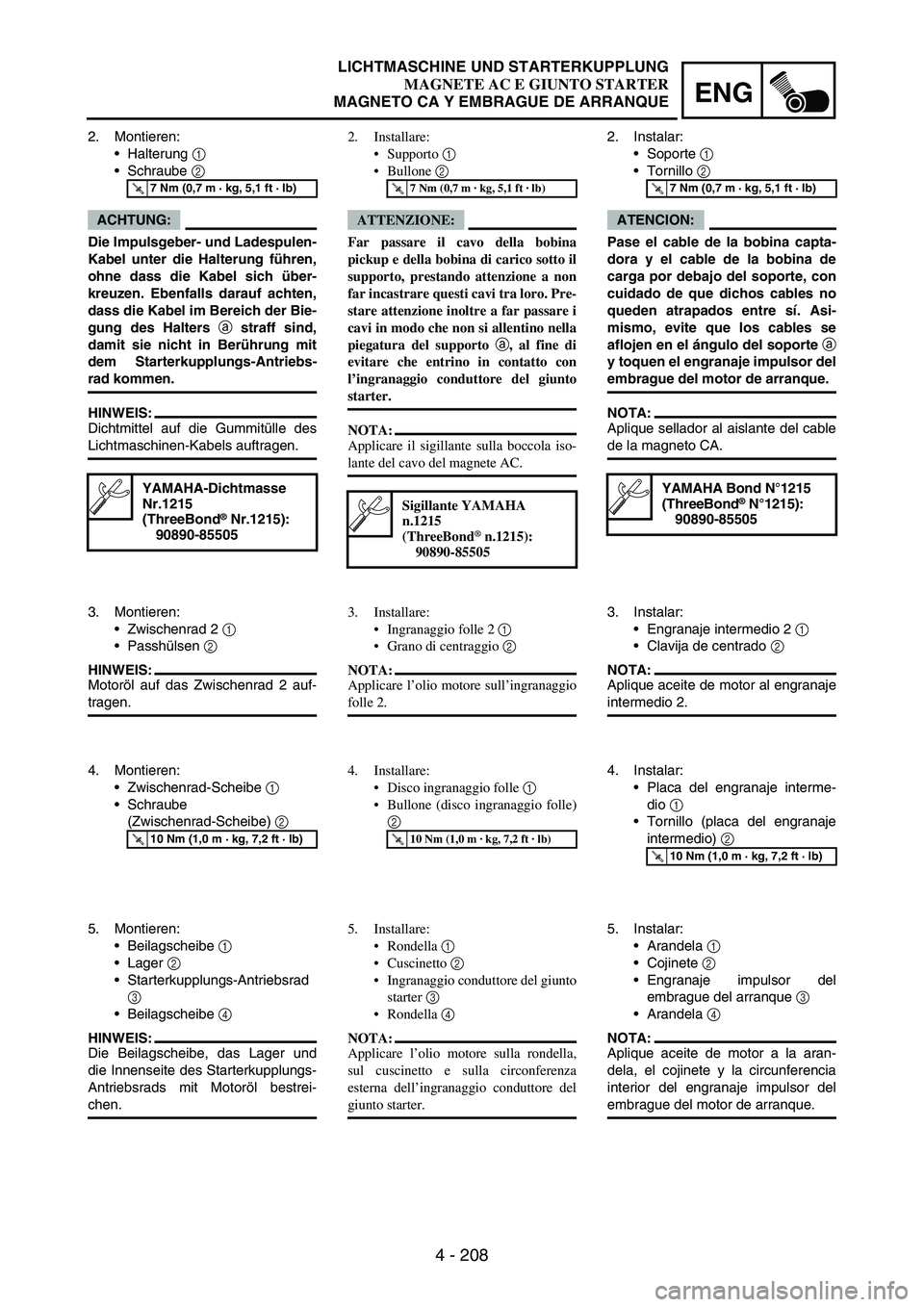

2. Montieren:
Halterung
1
Schraube
2
ACHTUNG:
Die Impulsgeber- und Ladespulen-
Kabel unter die Halterung führen,
ohne dass die Kabel sich über-
kreuzen. Ebenfalls darauf achten,
dass die Kabel im Bereich der Bie-
gung des Halters a straff sind,
damit sie nicht in Berührung mit
dem Starterkupplungs-Antriebs-
rad kommen.
HINWEIS:
Dichtmittel auf die Gummitülle des
Lichtmaschinen-Kabels auftragen.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
YAMAHA-Dichtmasse
Nr.1215
(ThreeBond
® Nr.1215):
90890-85505
3. Montieren:
Zwischenrad 2
1
Passhülsen
2
HINWEIS:
Motoröl auf das Zwischenrad 2 auf-
tragen.
4. Montieren:
Zwischenrad-Scheibe
1
Schraube
(Zwischenrad-Scheibe)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
5. Montieren:
Beilagscheibe
1
Lager
2
Starterkupplungs-Antriebsrad
3
Beilagscheibe
4
HINWEIS:
Die Beilagscheibe, das Lager und
die Innenseite des Starterkupplungs-
Antriebsrads mit Motoröl bestrei-
chen.2. Installare:
Supporto 1
Bullone 2
ATTENZIONE:
Far passare il cavo della bobina
pickup e della bobina di carico sotto il
supporto, prestando attenzione a non
far incastrare questi cavi tra loro. Pre-
stare attenzione inoltre a far passare i
cavi in modo che non si allentino nella
piegatura del supporto a, al fine di
evitare che entrino in contatto con
l’ingranaggio conduttore del giunto
starter.
NOTA:
Applicare il sigillante sulla boccola iso-
lante del cavo del magnete AC.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
Sigillante YAMAHA
n.1215
(ThreeBond
® n.1215):
90890-85505
3. Installare:
Ingranaggio folle 2 1
Grano di centraggio 2
NOTA:
Applicare l’olio motore sull’ingranaggio
folle 2.
4. Installare:
Disco ingranaggio folle 1
Bullone (disco ingranaggio folle)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
5. Installare:
Rondella 1
Cuscinetto 2
Ingranaggio conduttore del giunto
starter 3
Rondella 4
NOTA:
Applicare l’olio motore sulla rondella,
sul cuscinetto e sulla circonferenza
esterna dell’ingranaggio conduttore del
giunto starter.2. Instalar:
Soporte
1
Tornillo
2
ATENCION:
Pase el cable de la bobina capta-
dora y el cable de la bobina de
carga por debajo del soporte, con
cuidado de que dichos cables no
queden atrapados entre sí. Asi-
mismo, evite que los cables se
aflojen en el ángulo del soporte a
y toquen el engranaje impulsor del
embrague del motor de arranque.
NOTA:
Aplique sellador al aislante del cable
de la magneto CA.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
YAMAHA Bond N°1215
(ThreeBond® N°1215):
90890-85505
3. Instalar:
Engranaje intermedio 2
1
Clavija de centrado
2
NOTA:
Aplique aceite de motor al engranaje
intermedio 2.
4. Instalar:
Placa del engranaje interme-
dio
1
Tornillo (placa del engranaje
intermedio)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
5. Instalar:
Arandela
1
Cojinete
2
Engranaje impulsor del
embrague del arranque
3
Arandela
4
NOTA:
Aplique aceite de motor a la aran-
dela, el cojinete y la circunferencia
interior del engranaje impulsor del
embrague del motor de arranque.
LICHTMASCHINE UND STARTERKUPPLUNG
MAGNETE AC E GIUNTO STARTER
MAGNETO CA Y EMBRAGUE DE ARRANQUE

4 - 209
ENGAC MAGNETO AND STARTER CLUTCH
6. Install:
Starter clutch
1
To rotor
2.
NOTE:Install the starter clutch with its
plate side upward.
While installing the starter clutch,
push in the projections
a one by
one on the clutch circumference.
Push in the starter clutch until it
hits the rotor.
1
2a
7. Install:
Starter clutch assembly cover
1
To rotor
2.
NOTE:Install the starter clutch assembly
cover by fitting its pawls
a into the
groove
b in the rotor.
1
2a
b
8. Install:
Woodruff key 1
Rotor 2
NOTE:Clean the tapered portions of the
crankshaft and rotor.
When installing the woodruff key,
make sure that its flat surface a is
in parallel with the crankshaft cen-
ter line b.
When installing the rotor, align the
keyway c of the rotor with the
woodruff key.
1
21
a
b
c
6. Monter:
Embrayage du démarreur 1
Sur le rotor 2.
N.B.:
Monter l’embrayage du démarreur en
orientant sa plaque vers le haut.
Pour monter l’embrayage du démar-
reur, enfoncer les ergots a un par un
sur la circonférence de l’embrayage.
Enfoncer l’embrayage du démarreur
jusqu’à ce qu’il touche le rotor.
7. Monter:
Couvercle de l’embrayage du
démarreur complet 1
Sur le rotor 2.
N.B.:
Monter l’embrayage du démarreur com-
plet en engageant ses cliquets a dans la
gorge b du rotor.
8. Monter:
Clavette demi-lune 1
Rotor 2
N.B.:
Nettoyer les parties coniques du vile-
brequin et du rotor.
En montant la clavette demi-lune,
veiller à ce que sa surface plane a
soit parallèle à la ligne de centrage du
vilebrequin b.
En montant le rotor, aligner la rainure
c du rotor avec la clavette demi-lune.
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR
