4 - 220
ENG

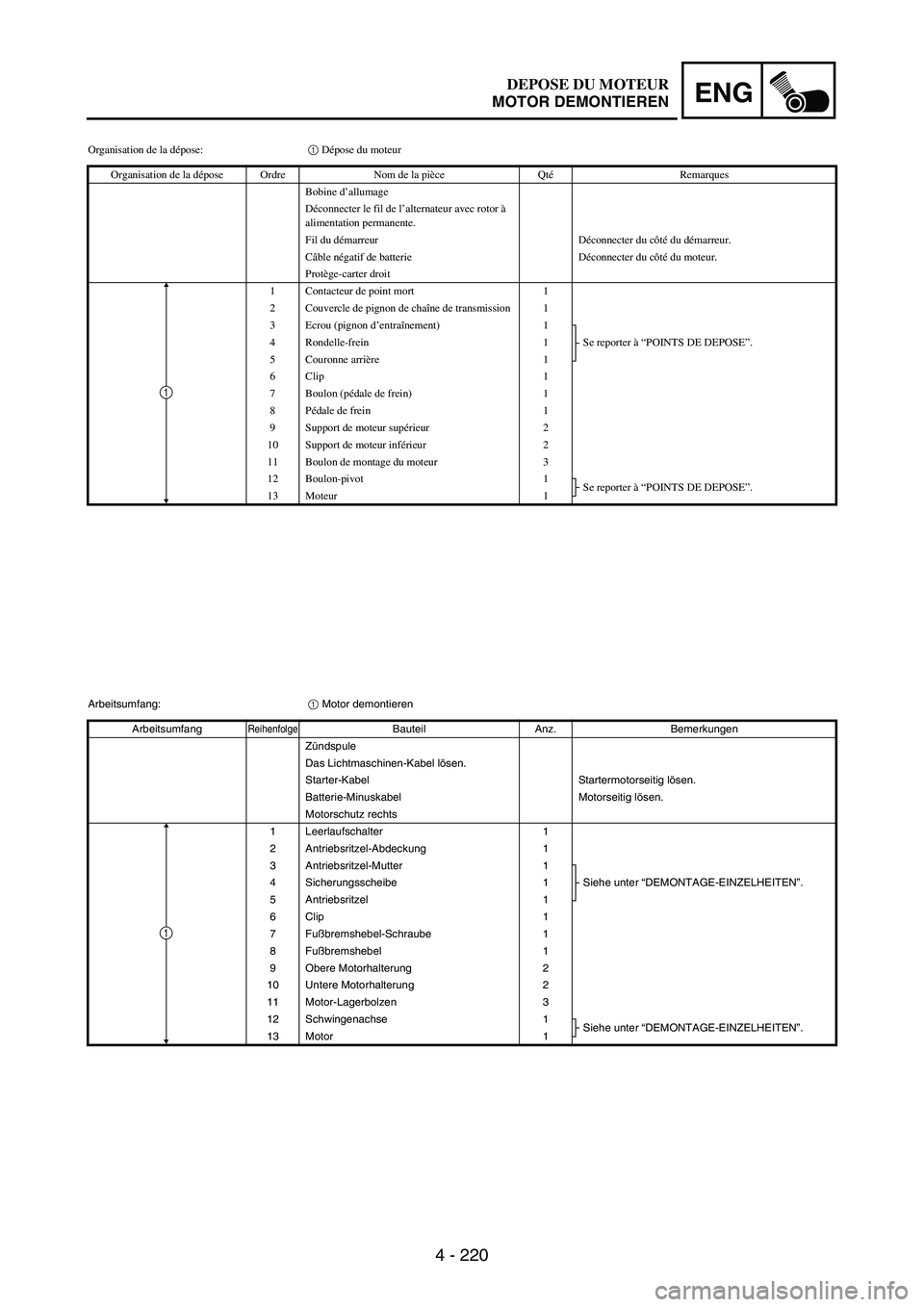

Organisation de la dépose:1 Dépose du moteur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
Bobine d’allumage
Déconnecter le fil de l’alternateur avec rotor à
alimentation permanente.
Fil du démarreur Déconnecter du côté du démarreur.
Câble négatif de batterie Déconnecter du côté du moteur.
Protège-carter droit
1 Contacteur de point mort 1
2 Couvercle de pignon de chaîne de transmission 1
3 Ecrou (pignon d’entraînement) 1
Se reporter à “POINTS DE DEPOSE”. 4 Rondelle-frein 1
5 Couronne arrière 1
6Clip 1
7 Boulon (pédale de frein) 1
8Pédale de frein 1
9 Support de moteur supérieur 2
10 Support de moteur inférieur 2
11 Boulon de montage du moteur 3
12 Boulon-pivot 1
Se reporter à “POINTS DE DEPOSE”.
13 Moteur 1
1
Arbeitsumfang:
1 Motor demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
Zündspule
Das Lichtmaschinen-Kabel lösen.
Starter-Kabel Startermotorseitig lösen.
Batterie-Minuskabel Motorseitig lösen.
Motorschutz rechts
1 Leerlaufschalter 1
2 Antriebsritzel-Abdeckung 1
3 Antriebsritzel-Mutter 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 4 Sicherungsscheibe 1
5Antriebsritzel 1
6 Clip 1
7Fußbremshebel-Schraube 1
8Fußbremshebel 1
9 Obere Motorhalterung 2
10 Untere Motorhalterung 2
11 Motor-Lagerbolzen 3
12 Schwingenachse 1
Siehe unter “DEMONTAGE-EINZELHEITEN”.
13 Motor 1
1
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN

4 - 221
ENG

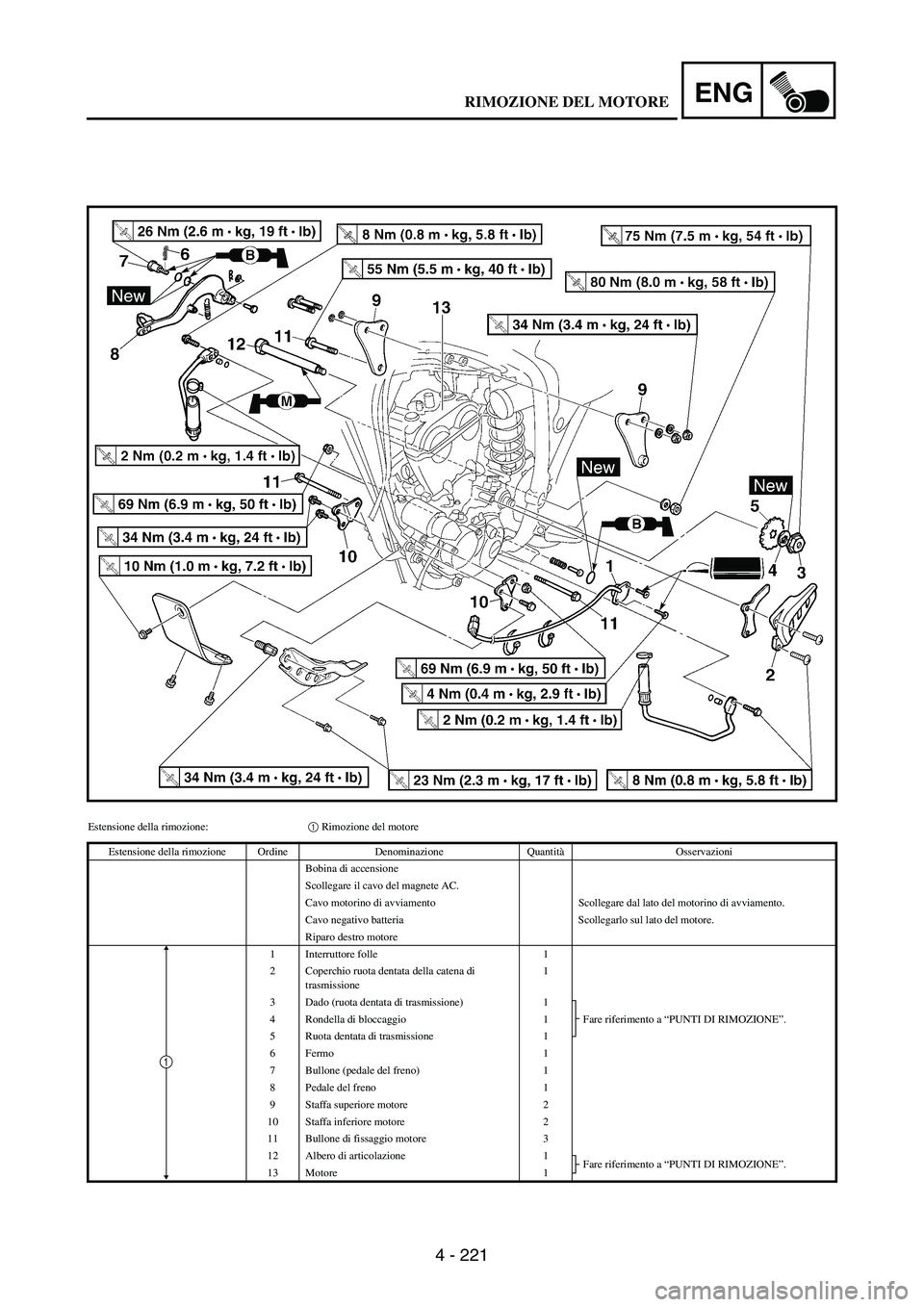

Estensione della rimozione:1 Rimozione del motore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
Bobina di accensione
Scollegare il cavo del magnete AC.
Cavo motorino di avviamento Scollegare dal lato del motorino di avviamento.
Cavo negativo batteria Scollegarlo sul lato del motore.
Riparo destro motore
1 Interruttore folle 1
2 Coperchio ruota dentata della catena di
trasmissione1
3 Dado (ruota dentata di trasmissione) 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 4 Rondella di bloccaggio 1
5 Ruota dentata di trasmissione 1
6 Fermo 1
7 Bullone (pedale del freno) 1
8 Pedale del freno 1
9 Staffa superiore motore 2
10 Staffa inferiore motore 2
11 Bullone di fissaggio motore 3
12 Albero di articolazione 1
Fare riferimento a “PUNTI DI RIMOZIONE”.
13 Motore 1
1
RIMOZIONE DEL MOTORE

4 - 222
ENG

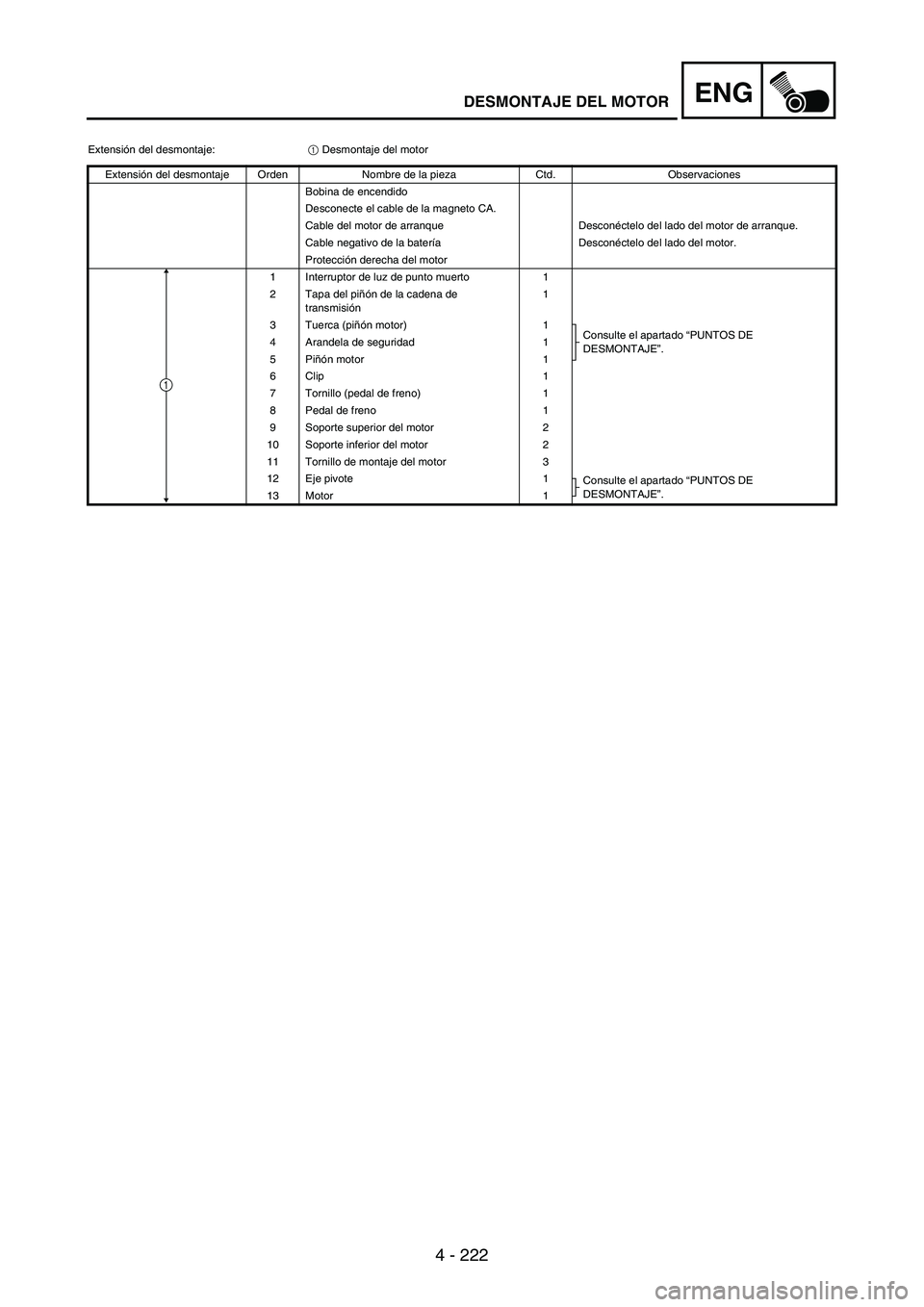

Extensión del desmontaje:
1 Desmontaje del motor
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
Bobina de encendido
Desconecte el cable de la magneto CA.
Cable del motor de arranque Desconéctelo del lado del motor de arranque.
Cable negativo de la batería Desconéctelo del lado del motor.
Protección derecha del motor
1 Interruptor de luz de punto muerto 1
2 Tapa del piñón de la cadena de
transmisión1
3 Tuerca (piñón motor) 1
Consulte el apartado “PUNTOS DE
DESMONTAJE”. 4 Arandela de seguridad 1
5Piñón motor 1
6 Clip 1
7 Tornillo (pedal de freno) 1
8 Pedal de freno 1
9 Soporte superior del motor 2
10 Soporte inferior del motor 2
11 Tornillo de montaje del motor 3
12 Eje pivote 1
Consulte el apartado “PUNTOS DE
DESMONTAJE”.
13 Motor 1
1
DESMONTAJE DEL MOTOR

4 - 223
ENGENGINE REMOVAL
EC4M3000REMOVAL POINTSEC4F3100Drive sprocket
1. Remove:
Nut (drive sprocket)
1
Lock washer
2
NOTE:Straighten the lock washer tab.
Loosen the nut while applying the
rear brake.
2. Remove:
Drive sprocket
1
Drive chain
2
NOTE:Remove the drive sprocket together
with the drive chain.
EC4M3301Engine removal
1. Remove:
Pivot shaft
1
NOTE:If the pivot shaft is pulled all the way
out, the swingarm will come loose. If
possible, insert a shaft of similar
diameter into the other side of the
swingarm to support it.
2. Remove:
Engine
1
From right side.
NOTE:Make sure that the couplers, hoses
and cables are disconnected.
1
POINTS DE DEPOSE
Couronne arrière
1. Déposer:
Ecrou (couronne arrière) 1
Rondelle-frein 2
N.B.:
Redresser l’onglet de la rondelle-frein.
Desserrer l’écrou tout en actionnant le
frein arrière.
2. Déposer:
Couronne arrière 1
Chaîne de transmission 2
N.B.:
Déposer la couronne arrière et la chaîne
de transmission.
Dépose du moteur
1. Déposer:
Boulon-pivot 1
N.B.:
Si l’on extrait entièrement le boulon-
pivot, le bras oscillant n’est plus sup-
porté. Si possible, insérer un axe de dia-
mètre équivalent dans l’autre extrémité
du bras oscillant pour le supporter.
2. Déposer:
Moteur 1
Du côté droit.
N.B.:
S’assurer que les fiches rapides, les
tuyaux et les câbles sont déconnectés.
DEPOSE DU MOTEUR

4 - 224
ENG

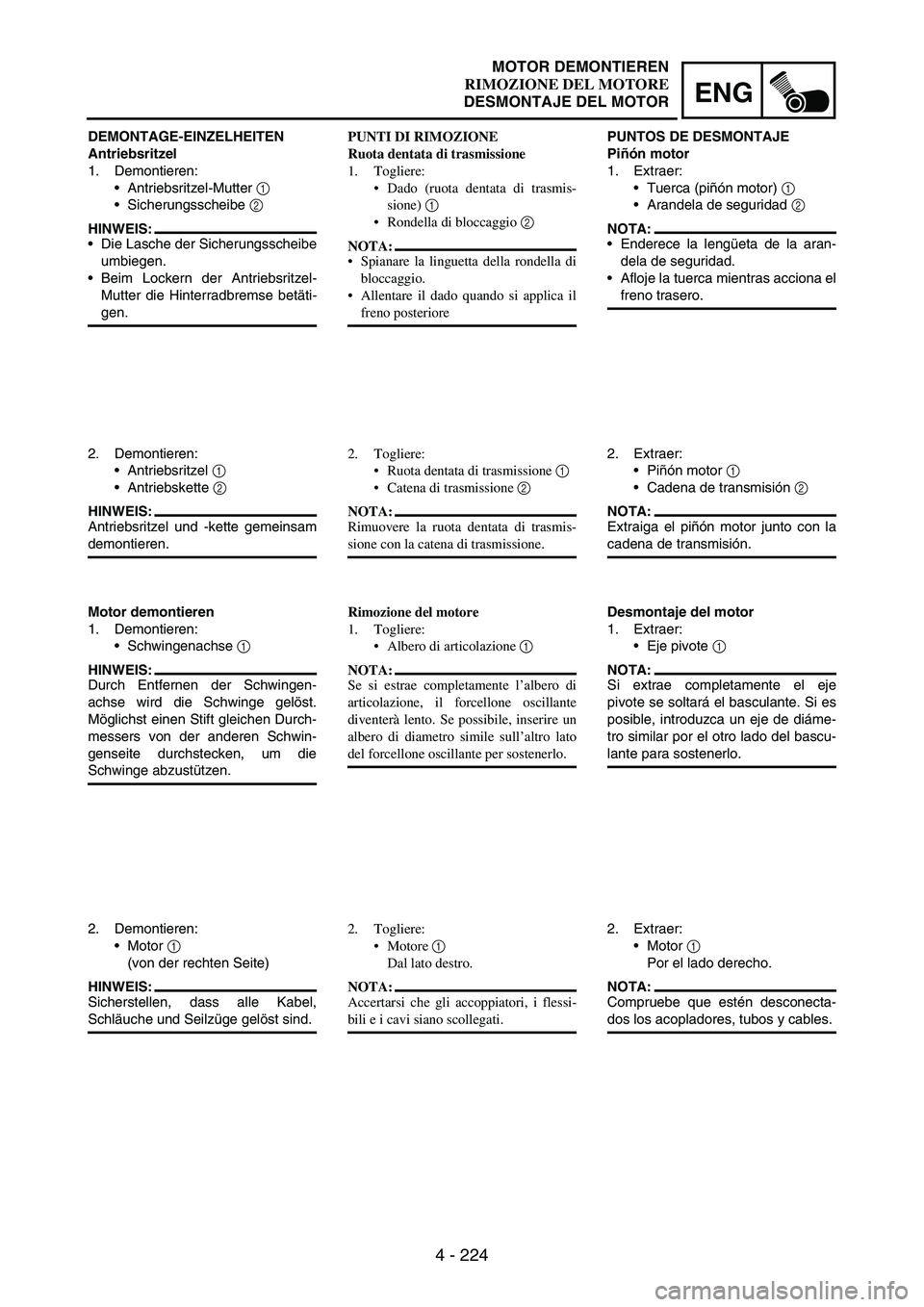

DEMONTAGE-EINZELHEITEN
Antriebsritzel
1. Demontieren:
Antriebsritzel-Mutter
1
Sicherungsscheibe
2
HINWEIS:
Die Lasche der Sicherungsscheibe
umbiegen.
Beim Lockern der Antriebsritzel-
Mutter die Hinterradbremse betäti-
gen.
2. Demontieren:
Antriebsritzel
1
Antriebskette
2
HINWEIS:
Antriebsritzel und -kette gemeinsam
demontieren.
Motor demontieren
1. Demontieren:
Schwingenachse
1
HINWEIS:
Durch Entfernen der Schwingen-
achse wird die Schwinge gelöst.
Möglichst einen Stift gleichen Durch-
messers von der anderen Schwin-
genseite durchstecken, um die
Schwinge abzustützen.
2. Demontieren:
Motor
1
(von der rechten Seite)
HINWEIS:
Sicherstellen, dass alle Kabel,
Schläuche und Seilzüge gelöst sind.PUNTI DI RIMOZIONE
Ruota dentata di trasmissione
1. Togliere:
Dado (ruota dentata di trasmis-
sione) 1
Rondella di bloccaggio 2
NOTA:
Spianare la linguetta della rondella di
bloccaggio.
Allentare il dado quando si applica il
freno posteriore
2. Togliere:
Ruota dentata di trasmissione 1
Catena di trasmissione 2
NOTA:
Rimuovere la ruota dentata di trasmis-
sione con la catena di trasmissione.
Rimozione del motore
1. Togliere:
Albero di articolazione 1
NOTA:
Se si estrae completamente l’albero di
articolazione, il forcellone oscillante
diventerà lento. Se possibile, inserire un
albero di diametro simile sull’altro lato
del forcellone oscillante per sostenerlo.
2. Togliere:
Motore 1
Dal lato destro.
NOTA:
Accertarsi che gli accoppiatori, i flessi-
bili e i cavi siano scollegati.PUNTOS DE DESMONTAJE
Piñón motor
1. Extraer:
Tuerca (piñón motor)
1
Arandela de seguridad
2
NOTA:
Enderece la lengüeta de la aran-
dela de seguridad.
Afloje la tuerca mientras acciona el
freno trasero.
2. Extraer:
Piñón motor
1
Cadena de transmisión
2
NOTA:
Extraiga el piñón motor junto con la
cadena de transmisión.
Desmontaje del motor
1. Extraer:
Eje pivote
1
NOTA:
Si extrae completamente el eje
pivote se soltará el basculante. Si es
posible, introduzca un eje de diáme-
tro similar por el otro lado del bascu-
lante para sostenerlo.
2. Extraer:
Motor
1
Por el lado derecho.
NOTA:
Compruebe que estén desconecta-
dos los acopladores, tubos y cables.
MOTOR DEMONTIEREN
RIMOZIONE DEL MOTORE
DESMONTAJE DEL MOTOR

4 - 225
ENGENGINE REMOVAL
EC4M5000ASSEMBLY AND INSTALLATION
Engine installation
1. Install:
Engine
1
Install the engine from right
side.
Pivot shaft
2
Engine mounting bolt
(lower)
3
Lower engine bracket
4
Bolt (engine bracket)
5
Engine mounting bolt (front)
6
Upper engine bracket
7
Engine mounting bolt
(upper)
8
Bolt (left engine guard)
9
Lower engine guard
0
Bolt (lower engine guard)
A
NOTE:Apply the molybdenum disulfide
grease on the pivot shaft.
T R..80 Nm (8.0 m · kg, 58 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Brake pedal
1. Install:
Spring
1
Brake pedal
2
O-ring
3
Bolt (brake pedal)
4
Clip
5
NOTE:Apply the lithium soap base grease
on the bolt, O-rings and brake pedal
bracket.
T R..26 Nm (2.6 m · kg, 19 ft · lb)
New
Drive sprocket
1. Install:
Drive sprocket
1
Drive chain
2
NOTE:Install the drive sprocket together
with the drive chain.
ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:
Moteur 1
Monter le moteur par le côté
droit.
Boulon-pivot 2
Boulon de montage du moteur
(inférieur) 3
Support de moteur inférieur 4
Boulon (support de moteur) 5
Boulon de montage du moteur
(avant) 6
Support de moteur supérieur 7
Boulon de montage du moteur
(supérieur) 8
Boulon (protège-carter gauche)
9
Protège-carter inférieur 0
Boulon (protège-carter inférieur)
A
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon-pivot.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pédale de frein
1. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Clip 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le boulon, les joints toriques
et le support de pédale de frein.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Couronne arrière
1. Monter:
Couronne arrière 1
Chaîne de transmission 2
N.B.:
Monter en même temps la couronne
arrière et la chaîne de transmission.
DEPOSE DU MOTEUR

4 - 226
ENG

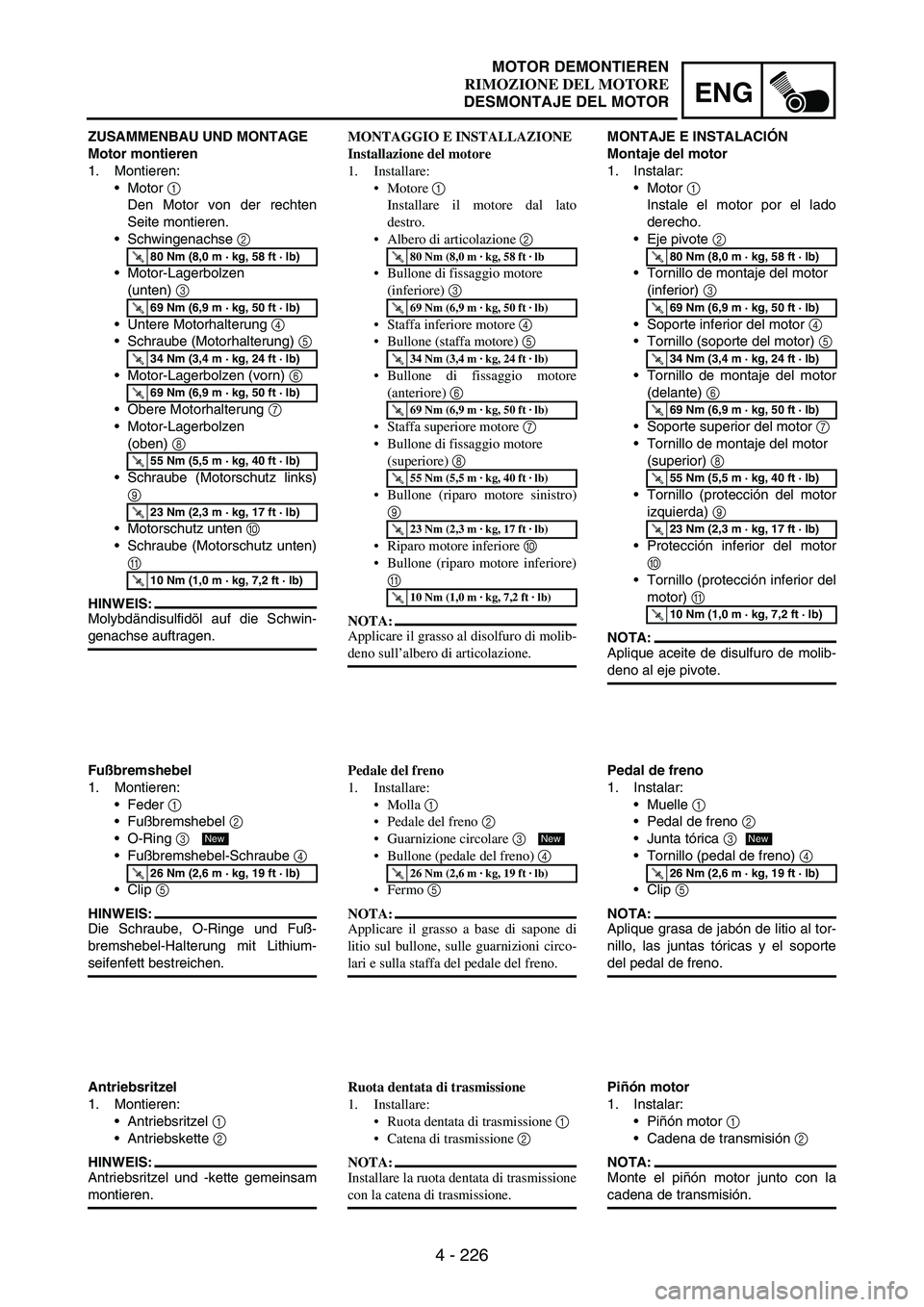

ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor
1
Den Motor von der rechten
Seite montieren.
Schwingenachse
2
Motor-Lagerbolzen
(unten)
3
Untere Motorhalterung
4
Schraube (Motorhalterung)
5
Motor-Lagerbolzen (vorn)
6
Obere Motorhalterung
7
Motor-Lagerbolzen
(oben)
8
Schraube (Motorschutz links)
9
Motorschutz unten
0
Schraube (Motorschutz unten)
A
HINWEIS:
Molybdändisulfidöl auf die Schwin-
genachse auftragen.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Fußbremshebel
1. Montieren:
Feder
1
Fußbremshebel
2
O-Ring
3
Fußbremshebel-Schraube
4
Clip
5
HINWEIS:
Die Schraube, O-Ringe und Fuß-
bremshebel-Halterung mit Lithium-
seifenfett bestreichen.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Antriebsritzel
1. Montieren:
Antriebsritzel
1
Antriebskette
2
HINWEIS:
Antriebsritzel und -kette gemeinsam
montieren.MONTAGGIO E INSTALLAZIONE
Installazione del motore
1. Installare:
Motore 1
Installare il motore dal lato
destro.
Albero di articolazione 2
Bullone di fissaggio motore
(inferiore) 3
Staffa inferiore motore 4
Bullone (staffa motore) 5
Bullone di fissaggio motore
(anteriore) 6
Staffa superiore motore 7
Bullone di fissaggio motore
(superiore) 8
Bullone (riparo motore sinistro)
9
Riparo motore inferiore 0
Bullone (riparo motore inferiore)
A
NOTA:
Applicare il grasso al disolfuro di molib-
deno sull’albero di articolazione.
T R..80 Nm (8,0 m · kg, 58 ft · lb
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pedale del freno
1. Installare:
Molla 1
Pedale del freno 2
Guarnizione circolare 3
Bullone (pedale del freno) 4
Fermo 5
NOTA:
Applicare il grasso a base di sapone di
litio sul bullone, sulle guarnizioni circo-
lari e sulla staffa del pedale del freno.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Ruota dentata di trasmissione
1. Installare:
Ruota dentata di trasmissione 1
Catena di trasmissione 2
NOTA:
Installare la ruota dentata di trasmissione
con la catena di trasmissione.MONTAJE E INSTALACIÓN
Montaje del motor
1. Instalar:
Motor
1
Instale el motor por el lado
derecho.
Eje pivote
2
Tornillo de montaje del motor
(inferior)
3
Soporte inferior del motor
4
Tornillo (soporte del motor)
5
Tornillo de montaje del motor
(delante)
6
Soporte superior del motor
7
Tornillo de montaje del motor
(superior)
8
Tornillo (protección del motor
izquierda)
9
Protección inferior del motor
0
Tornillo (protección inferior del
motor)
A
NOTA:
Aplique aceite de disulfuro de molib-
deno al eje pivote.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pedal de freno
1. Instalar:
Muelle
1
Pedal de freno
2
Junta tórica
3
Tornillo (pedal de freno)
4
Clip
5
NOTA:
Aplique grasa de jabón de litio al tor-
nillo, las juntas tóricas y el soporte
del pedal de freno.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Piñón motor
1. Instalar:
Piñón motor
1
Cadena de transmisión
2
NOTA:
Monte el piñón motor junto con la
cadena de transmisión.
MOTOR DEMONTIEREN
RIMOZIONE DEL MOTORE
DESMONTAJE DEL MOTOR

4 - 227
ENGENGINE REMOVAL
2. Install:
Lock washer
1
Nut (drive sprocket)
2
NOTE:Tighten the nut while applying the
rear brake.
T R..75 Nm (7.5 m · kg, 54 ft · lb)
New
3. Bend the lock washer tab to lock
the nut.
4. Install:
Drive chain sprocket guide
1
Drive chain sprocket cover
2
Screw
(drive chain sprocket cover)
3
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
Oil hose and neutral switch
1. Install:
O-ring
1
Dowel pin
2
Oil hose
3
Bolt (oil hose)
4
NOTE:Apply the lithium soap base grease
on the O-ring.
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
New
2. Install:
Spring
1
Pin
2
O-ring
3
Neutral switch
4
Screw (neutral switch)
5
NOTE:Apply the lithium soap base grease
on the O-ring.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
New
2. Monter:
Rondelle-frein 1
Ecrou (couronne arrière) 2
N.B.:
Serrer l’écrou tout en actionnant le frein
arrière.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
New
3. Plier l’onglet de la rondelle-frein
pour bloquer l’écrou.
4. Monter:
Patin de chaîne de transmission
1
Couvercle de pignon de chaîne de
transmission 2
Vis (couvercle de pignon de
chaîne de transmission) 3
Durit d’huile et contacteur de point
mort
1. Monter:
Joint torique 1
Goujon 2
Durit d’huile 3
Boulon (durit d’huile) 4
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
New
2. Monter:
Ressort 1
Goupille 2
Joint torique 3
Contacteur de point mort 4
Vis (contacteur de point mort) 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
DEPOSE DU MOTEUR

4 - 228
ENG

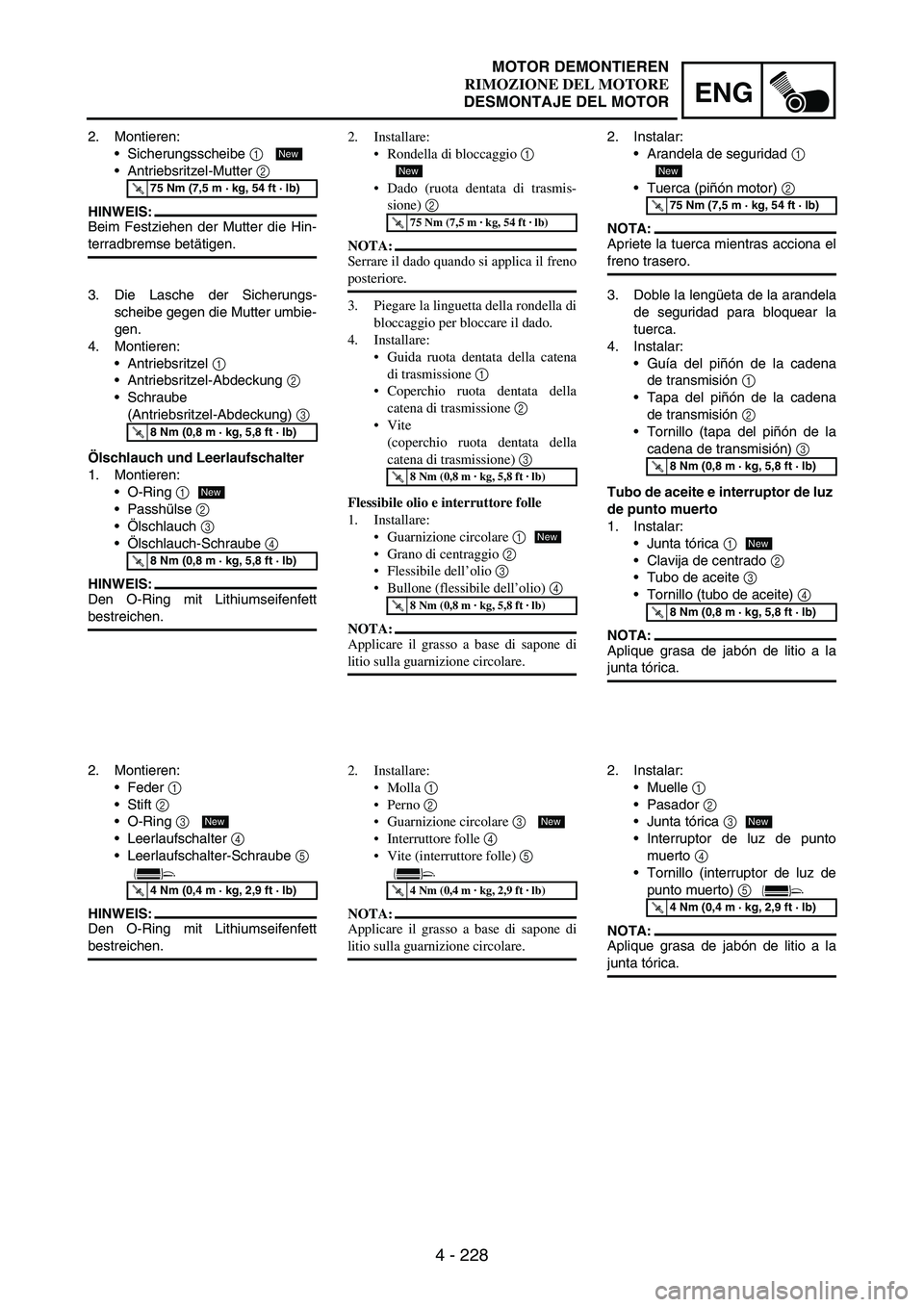

2. Montieren:
Sicherungsscheibe
1
Antriebsritzel-Mutter
2
HINWEIS:
Beim Festziehen der Mutter die Hin-
terradbremse betätigen.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
New
3. Die Lasche der Sicherungs-
scheibe gegen die Mutter umbie-
gen.
4. Montieren:
Antriebsritzel
1
Antriebsritzel-Abdeckung
2
Schraube
(Antriebsritzel-Abdeckung)
3
Ölschlauch und Leerlaufschalter
1. Montieren:
O-Ring
1
Passhülse
2
Ölschlauch
3
Ölschlauch-Schraube
4
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
New
2. Montieren:
Feder
1
Stift
2
O-Ring
3
Leerlaufschalter
4
Leerlaufschalter-Schraube
5
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
2. Installare:
Rondella di bloccaggio 1
Dado (ruota dentata di trasmis-
sione) 2
NOTA:
Serrare il dado quando si applica il freno
posteriore.
3. Piegare la linguetta della rondella di
bloccaggio per bloccare il dado.
4. Installare:
Guida ruota dentata della catena
di trasmissione 1
Coperchio ruota dentata della
catena di trasmissione 2
Vite
(coperchio ruota dentata della
catena di trasmissione) 3
Flessibile olio e interruttore folle
1. Installare:
Guarnizione circolare 1
Grano di centraggio 2
Flessibile dell’olio 3
Bullone (flessibile dell’olio) 4
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
New
New
2. Installare:
Molla 1
Perno 2
Guarnizione circolare 3
Interruttore folle 4
Vite (interruttore folle) 5
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
2. Instalar:
Arandela de seguridad
1
Tuerca (piñón motor)
2
NOTA:
Apriete la tuerca mientras acciona el
freno trasero.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
New
3. Doble la lengüeta de la arandela
de seguridad para bloquear la
tuerca.
4. Instalar:
Guía del piñón de la cadena
de transmisión
1
Tapa del piñón de la cadena
de transmisión
2
Tornillo (tapa del piñón de la
cadena de transmisión)
3
Tubo de aceite e interruptor de luz
de punto muerto
1. Instalar:
Junta tórica
1
Clavija de centrado
2
Tubo de aceite
3
Tornillo (tubo de aceite)
4
NOTA:
Aplique grasa de jabón de litio a la
junta tórica.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
New
2. Instalar:
Muelle
1
Pasador
2
Junta tórica
3
Interruptor de luz de punto
muerto
4
Tornillo (interruptor de luz de
punto muerto)
5
NOTA:
Aplique grasa de jabón de litio a la
junta tórica.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
MOTOR DEMONTIEREN
RIMOZIONE DEL MOTORE
DESMONTAJE DEL MOTOR

4 - 229
ENGCRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
Extent of removal:
1 Crankcase separation
2 Crankshaft removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE AND CRANKSHAFT
REMOVAL
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Piston Refer to “CYLINDER AND PISTON” section.
Kick shaft assembly
Refer to “KICK SHAFT AND SHIFT SHAFT”
section.
Segment
Stator Refer to “AC MAGNETO AND STARTER CLUTCH”
section.
Balancer shaft Refer to “BALANCER” section.
1 Timing chain guide (intake side) 1
2 Timing chain 1
3 Oil delivery pipe 2 1
21
