engine YAMAHA WR 250F 2006 Workshop Manual

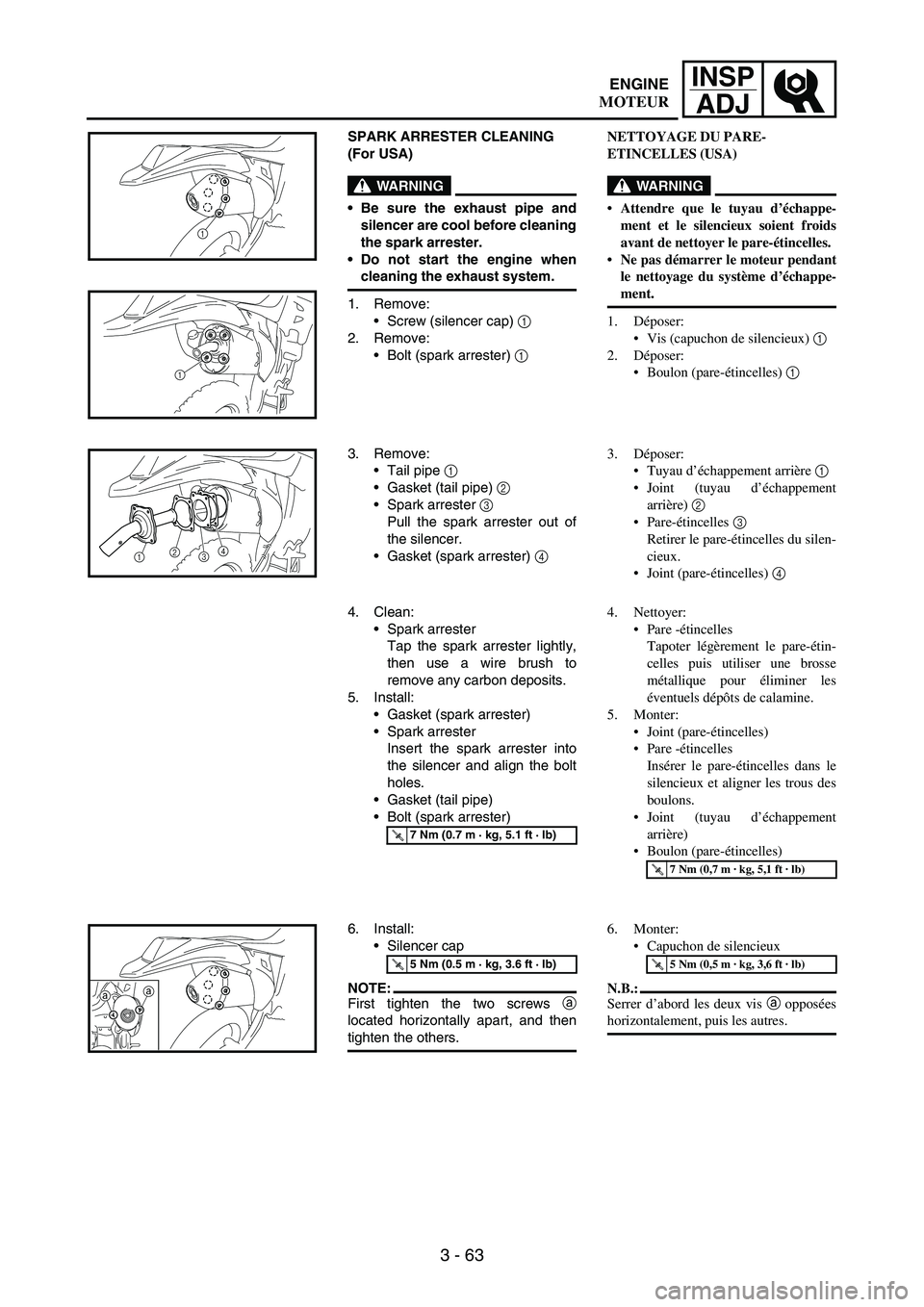

3 - 63
INSP
ADJ
SPARK ARRESTER CLEANING
(For USA)
WARNING
Be sure the exhaust pipe and
silencer are cool before cleaning
the spark arrester.
Do not start the engine when
cleaning the exhaust system.
1. Remove:
Screw (silencer cap)
1
2. Remove:
Bolt (spark arrester)
1
1
1
3. Remove:
Tail pipe
1
Gasket (tail pipe)
2
Spark arrester 3
Pull the spark arrester out of
the silencer.
Gasket (spark arrester) 4
12
34
4. Clean:
Spark arrester
Tap the spark arrester lightly,
then use a wire brush to
remove any carbon deposits.
5. Install:
Gasket (spark arrester)
Spark arrester
Insert the spark arrester into
the silencer and align the bolt
holes.
Gasket (tail pipe)
Bolt (spark arrester)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
6. Install:
Silencer cap
NOTE:First tighten the two screws a
located horizontally apart, and then
tighten the others.
T R..5 Nm (0.5 m · kg, 3.6 ft · lb)
aa
NETTOYAGE DU PARE-
ETINCELLES (USA)
WARNING
Attendre que le tuyau d’échappe-
ment et le silencieux soient froids
avant de nettoyer le pare-étincelles.
Ne pas démarrer le moteur pendant
le nettoyage du système d’échappe-
ment.
1. Déposer:
Vis (capuchon de silencieux) 1
2. Déposer:
Boulon (pare-étincelles) 1
3. Déposer:
Tuyau d’échappement arrière 1
Joint (tuyau d’échappement
arrière) 2
Pare-étincelles 3
Retirer le pare-étincelles du silen-
cieux.
Joint (pare-étincelles) 4
4. Nettoyer:
Pare -étincelles
Tapoter légèrement le pare-étin-
celles puis utiliser une brosse
métallique pour éliminer les
éventuels dépôts de calamine.
5. Monter:
Joint (pare-étincelles)
Pare -étincelles
Insérer le pare-étincelles dans le
silencieux et aligner les trous des
boulons.
Joint (tuyau d’échappement
arrière)
Boulon (pare-étincelles)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
6. Monter:
Capuchon de silencieux
N.B.:
Serrer d’abord les deux vis a opposées
horizontalement, puis les autres.
T R..5 Nm (0,5 m · kg, 3,6 ft · lb)
ENGINE
MOTEUR

3 - 81
INSP
ADJ
6. Install:
Chain joint
1
O-ring
2
Drive chain
3
NOTE:When installing the drive chain, apply
the lithium soap base grease on the
chain joint and O-rings.
7. Install:
Link plate
4
NOTE:Press the link plate onto the chain
joint using a drive chain riveter
5.
Rivet the end of the chain joint
using a drive chain riveter.
After riveting the chain joint, make
sure its movement is smooth.
8. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil
or suitable chain
lubricants
New
New
DRIVE CHAIN SLACK
ADJUSTMENT
1. Elevate the rear wheel by plac-
ing the suitable stand under the
engine.
2. Check:
Drive chain slack
a
Above the seal guard installa-
tion bolt.
Out of specification
→ Adjust.
NOTE:Before checking and/or adjusting,
rotate the rear wheel through several
revolutions and check the slack sev-
eral times to find the tightest point.
Check and/or adjust the drive chain
slack with the rear wheel in this “tight
chain” position.
Drive chain slack:
48 ~ 58 mm
(1.9 ~ 2.3 in)
6. Monter:
Joint de chaîne 1
Joint torique 2
Chaîne de transmission 3
N.B.:
En installant la chaîne de transmission,
appliquer de la graisse à savon de
lithium sur le joint de chaîne et les joints
toriques.
7. Monter:
Plaque de liaison 4
N.B.:
Presser la plaque de liaison sur le joint
de chaîne à l’aide d’une riveteuse pour
chaîne de transmission 5.
Riveter l’extrémité du joint de chaîne
à l’aide d’une riveteuse pour chaîne de
transmission.
Après avoir riveté le joint de chaîne,
vérifier que son mouvement est libre.
8. Lubrifier:
Chaîne de transmission
Lubrifiant pour chaîne de
transmission:
huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
New
New
REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Tension de la chaîne de transmis-
sion a
Au-dessus du boulon de montage
de la fixation.
Hors spécifications → Ajuster.
N.B.:
Avant d’entamer le contrôle et/ou le
réglage, faire tourner plusieurs fois la
roue arrière pour déterminer le point de
tension maximale. Contrôler et/ou régler
la tension de la chaîne lorsque la roue
arrière se trouve dans cette position
“chaîne tendue”.
Tension de la chaîne de
transmission:
48 à 58 mm (1,9 à 2,3 in)
CHASSIS
CHASSIS

3 - 83
INSP
ADJ
3. Adjust:
Drive chain slack
DRIVE CHAIN STOPPER
INSPECTION
1. Inspect:
Drive chain stopper
1
Wear indicator groove
a has
almost disappeared
→
Replace.
2. Replace:
Drive chain stopper Drive chain slack adjustment
steps:
Loosen the axle nut
1 and
locknuts
2.
Adjust the drive chain slack by
turning the adjusters
3.
To tighten → Turn the adjuster
3 counterclockwise.
To loosen → Turn the adjuster
3 clockwise and push wheel
forward.
Turn each adjuster exactly the
same amount to maintain cor-
rect axle alignment. (There are
marks
a on each side of the
drive chain puller alignment.)
NOTE:Turn the adjuster so that the drive
chain is in line with the sprocket,
as viewed from the rear.
CAUTION:
Too small drive chain slack will
overload the engine and other
vital parts; keep the slack
within the specified limits.
Tighten the axle nut while push-
ing down the drive chain.
T R..
Axle nut:
125 Nm
(12.5 m  kg, 90 ft  lb)
Tighten the locknuts.
T R..
Locknut:
16 Nm
(1.6 m  kg, 11 ft  lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
1
1a
3. Régler:
Tension de la chaîne de transmis-
sion
CONTROLE DE LA BUTEE DE LA
CHAINE DE TRANSMISSION
1. Contrôler:
Butée de chaîne de transmission
1
La rainure d’indication d’usure
a a presque disparu → Rempla-
cer.
2. Remplacer:
Butée de chaîne de transmission Étapes du réglage de la tension de
la chaîne de transmission:
Desserrer l’écrou de l’axe 1 et les
contre-écrous 2.
Régler la tension de la chaîne en
tournant les dispositifs de réglage
3.
Pour tendre → Tourner le
dispositif de réglage 3 dans le
sens inverse des aiguilles d’une
montre.
Pour détendre → Tourner le
dispositif de réglage 3 dans le
sens des aiguilles d’une montre
et pousser la roue vers l’avant.
Tourner chaque dispositif de
réglage du même nombre de tours
pour maintenir l’alignement cor-
rect de l’axe. (Des repères a figu-
rent de chaque côté du tendeur de
chaîne.)
N.B.:
Tourner le dispositif de réglage de
manière que la chaîne soit alignée
avec le pignon, vue de l’arrière.
ATTENTION:
Une chaîne trop tendue impose un
effort excessif au moteur et à
d’autres organes vitaux. Maintenir
la tension dans les limites spéci-
fiées.
Serrer l’écrou d’axe tout en
appuyant sur la chaîne de transmis-
sion afin de la tendre.
T R..
Ecrou d’axe:
125 Nm
(12,5 m  kg, 90 ft  lb)
Serrer les contre-écrous.
T R..
Contre-écrou:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
CHASSIS
CHASSIS

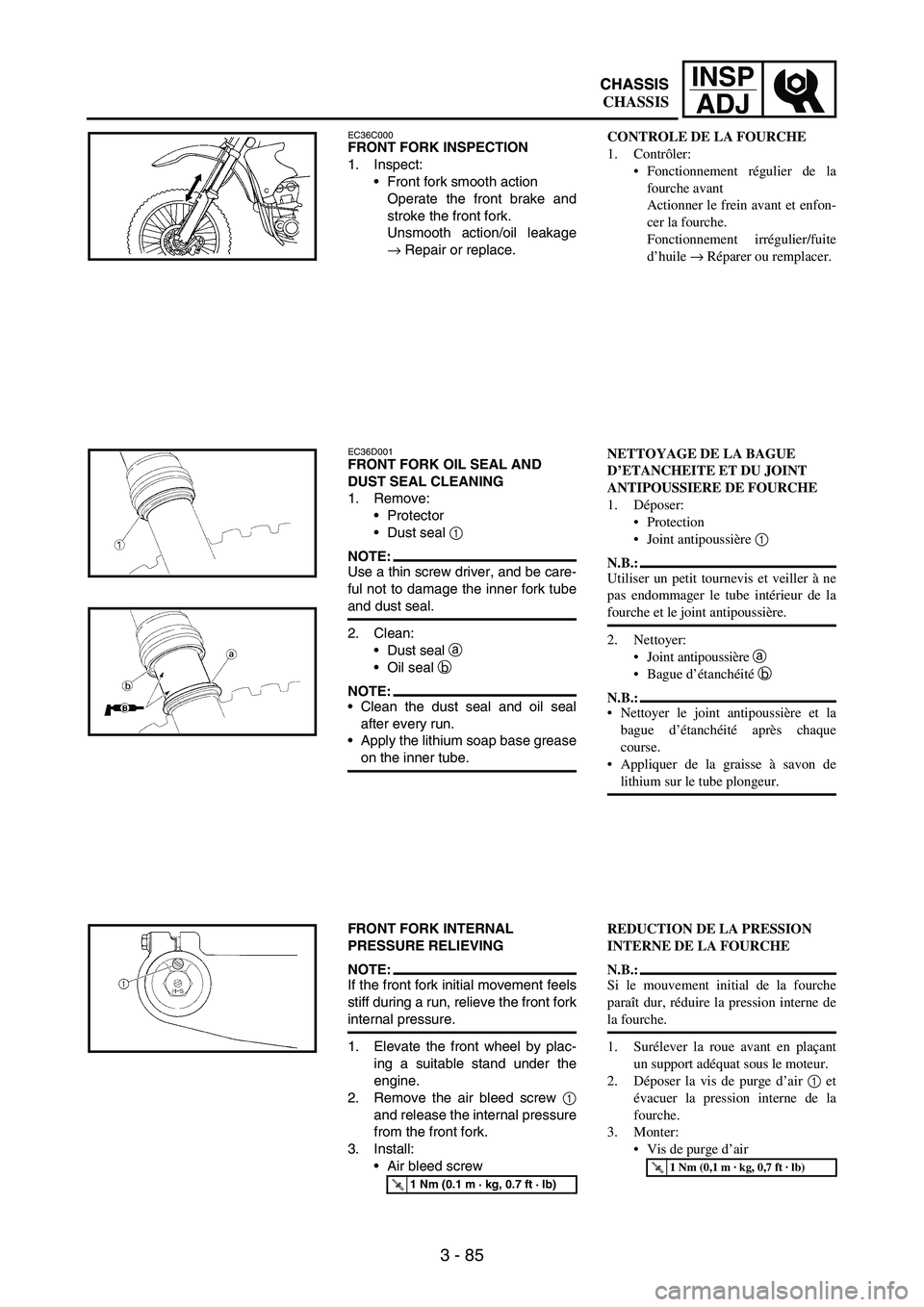

3 - 85
INSP
ADJ
EC36C000FRONT FORK INSPECTION
1. Inspect:
Front fork smooth action
Operate the front brake and
stroke the front fork.
Unsmooth action/oil leakage
→ Repair or replace.
EC36D001FRONT FORK OIL SEAL AND
DUST SEAL CLEANING
1. Remove:
Protector
Dust seal
1
NOTE:Use a thin screw driver, and be care-
ful not to damage the inner fork tube
and dust seal.
2. Clean:
Dust seal
a
Oil seal
b
NOTE:Clean the dust seal and oil seal
after every run.
Apply the lithium soap base grease
on the inner tube.
FRONT FORK INTERNAL
PRESSURE RELIEVING
NOTE:If the front fork initial movement feels
stiff during a run, relieve the front fork
internal pressure.
1. Elevate the front wheel by plac-
ing a suitable stand under the
engine.
2. Remove the air bleed screw
1
and release the internal pressure
from the front fork.
3. Install:
Air bleed screw
T R..1 Nm (0.1 m · kg, 0.7 ft · lb)
CONTROLE DE LA FOURCHE
1. Contrôler:
Fonctionnement régulier de la
fourche avant
Actionner le frein avant et enfon-
cer la fourche.
Fonctionnement irrégulier/fuite
d’huile → Réparer ou remplacer.
NETTOYAGE DE LA BAGUE
D’ETANCHEITE ET DU JOINT
ANTIPOUSSIERE DE FOURCHE
1. Déposer:
Protection
Joint antipoussière 1
N.B.:
Utiliser un petit tournevis et veiller à ne
pas endommager le tube intérieur de la
fourche et le joint antipoussière.
2. Nettoyer:
Joint antipoussière a
Bague d’étanchéité b
N.B.:
Nettoyer le joint antipoussière et la
bague d’étanchéité après chaque
course.
Appliquer de la graisse à savon de
lithium sur le tube plongeur.
REDUCTION DE LA PRESSION
INTERNE DE LA FOURCHE
N.B.:
Si le mouvement initial de la fourche
paraît dur, réduire la pression interne de
la fourche.
1. Surélever la roue avant en plaçant
un support adéquat sous le moteur.
2. Déposer la vis de purge d’air 1 et
évacuer la pression interne de la
fourche.
3. Monter:
Vis de purge d’air
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
CHASSIS
CHASSIS CHASSIS

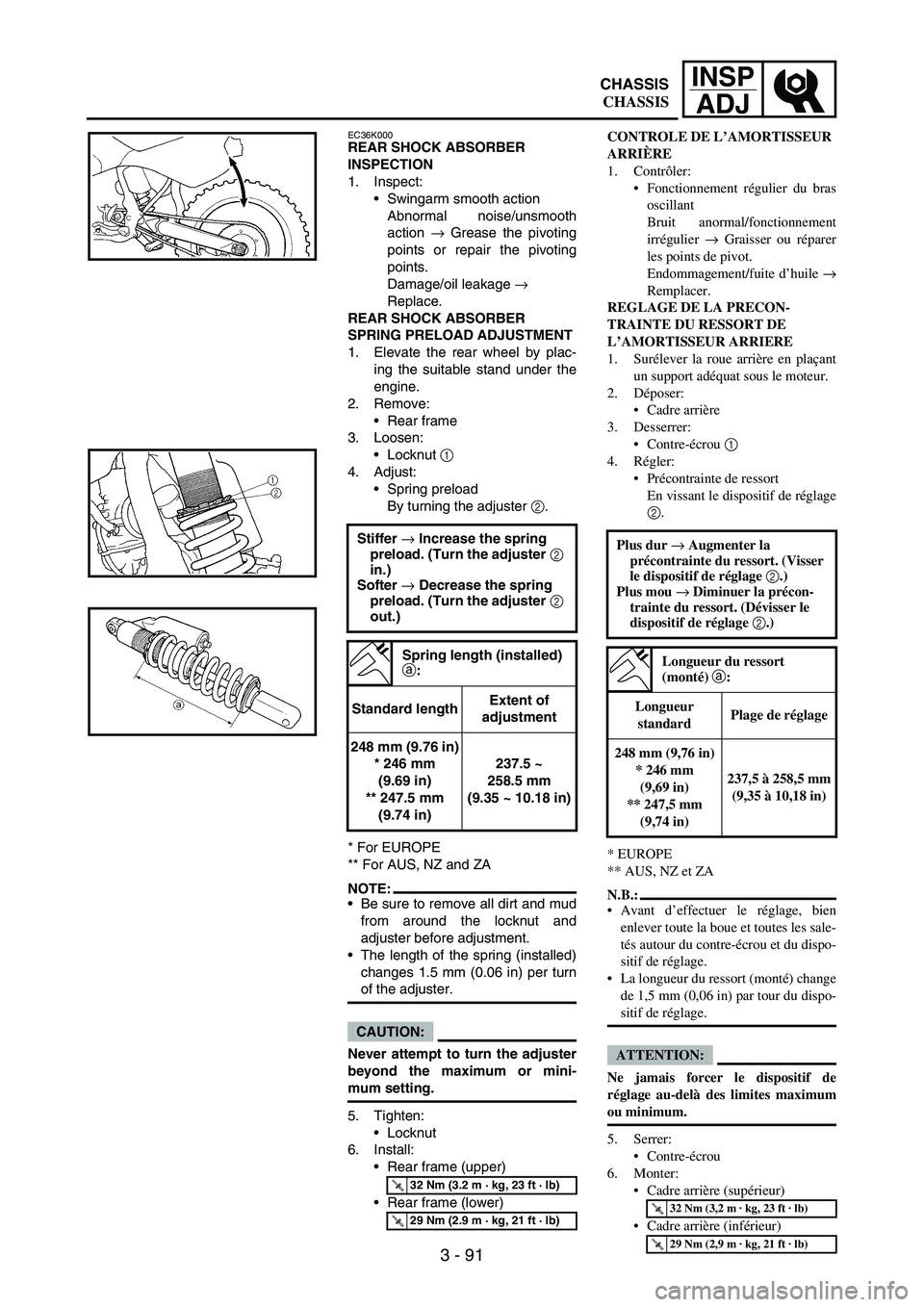

3 - 91
INSP
ADJ
EC36K000REAR SHOCK ABSORBER
INSPECTION
1. Inspect:
Swingarm smooth action
Abnormal noise/unsmooth
action
→ Grease the pivoting
points or repair the pivoting
points.
Damage/oil leakage
→
Replace.
REAR SHOCK ABSORBER
SPRING PRELOAD ADJUSTMENT
1. Elevate the rear wheel by plac-
ing the suitable stand under the
engine.
2. Remove:
Rear frame
3. Loosen:
Locknut
1
4. Adjust:
Spring preload
By turning the adjuster
2.
* For EUROPE
** For AUS, NZ and ZA
NOTE:Be sure to remove all dirt and mud
from around the locknut and
adjuster before adjustment.
The length of the spring (installed)
changes 1.5 mm (0.06 in) per turn
of the adjuster.
CAUTION:
Never attempt to turn the adjuster
beyond the maximum or mini-
mum setting.
5. Tighten:
Locknut
6. Install:
Rear frame (upper)
Rear frame (lower) Stiffer → Increase the spring
preload. (Turn the adjuster 2
in.)
Softer → Decrease the spring
preload. (Turn the adjuster 2
out.)
Spring length (installed)
a:
Standard lengthExtent of
adjustment
248 mm (9.76 in)
* 246 mm
(9.69 in)
** 247.5 mm
(9.74 in)237.5 ~
258.5 mm
(9.35 ~ 10.18 in)
T R..32 Nm (3.2 m · kg, 23 ft · lb)
T R..29 Nm (2.9 m · kg, 21 ft · lb)
CONTROLE DE L’AMORTISSEUR
ARRIÈRE
1. Contrôler:
Fonctionnement régulier du bras
oscillant
Bruit anormal/fonctionnement
irrégulier → Graisser ou réparer
les points de pivot.
Endommagement/fuite d’huile →
Remplacer.
REGLAGE DE LA PRECON-
TRAINTE DU RESSORT DE
L’AMORTISSEUR ARRIERE
1. Surélever la roue arrière en plaçant
un support adéquat sous le moteur.
2. Déposer:
Cadre arrière
3. Desserrer:
Contre-écrou 1
4. Régler:
Précontrainte de ressort
En vissant le dispositif de réglage
2.
* EUROPE
** AUS, NZ et ZA
N.B.:
Avant d’effectuer le réglage, bien
enlever toute la boue et toutes les sale-
tés autour du contre-écrou et du dispo-
sitif de réglage.
La longueur du ressort (monté) change
de 1,5 mm (0,06 in) par tour du dispo-
sitif de réglage.
ATTENTION:
Ne jamais forcer le dispositif de
réglage au-delà des limites maximum
ou minimum.
5. Serrer:
Contre-écrou
6. Monter:
Cadre arrière (supérieur)
Cadre arrière (inférieur) Plus dur → Augmenter la
précontrainte du ressort. (Visser
le dispositif de réglage 2.)
Plus mou → Diminuer la précon-
trainte du ressort. (Dévisser le
dispositif de réglage 2.)
Longueur du ressort
(monté) a:
Longueur
standardPlage de réglage
248 mm (9,76 in)
* 246 mm
(9,69 in)
** 247,5 mm
(9,74 in)237,5 à 258,5 mm
(9,35 à 10,18 in)
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
CHASSIS
CHASSIS

3 - 101
INSP
ADJ
2. Inspect:
Bearing free play
Exist play
→ Replace.
EC36U013STEERING HEAD INSPECTION
AND ADJUSTMENT
1. Elevate the front wheel by plac-
ing a suitable stand under the
engine.
2. Check:
Steering stem
Grasp the bottom of the forks
and gently rock the fork
assembly back and forth.
Free play
→ Adjust steering
head.
3. Check:
Steering smooth action
Turn the handlebar lock to
lock.
Unsmooth action
→ Adjust
steering ring nut.
4. Adjust:
Steering ring nut
Steering ring nut adjustment
steps:
Remove the headlight.
Remove the handlebar and
upper bracket.
Loosen the steering ring nut
1
using the steering nut wrench
2.
Steering nut wrench:
YU-33975/90890-01403
Tighten the steering ring nut
3
using steering nut wrench
4.
NOTE:Apply the lithium soap base
grease on the thread of the
steering stem.
Set the torque wrench to the
steering nut wrench so that they
form a right angle.
Steering nut wrench:
YU-33975/90890-01403
T R..
Steering ring nut
(initial tightening):
38 Nm
(3.8 m  kg, 27 ft  lb)
2. Contrôler:
Jeu des roulements
Il y a du jeu → Remplacer.
CONTROLE ET REGLAGE DE LA
TETE DE FOURCHE
1. Surélever la roue avant en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Colonne de direction
Saisir les bras de fourche par le
bas et secouer doucement la four-
che d’avant en arrière.
Jeu → Régler la tête de fourche.
3. Contrôler:
Fonctionnement régulier de la
direction
Tourner le guidon de butée à
butée.
Fonctionnement irrégulier →
Régler l’écrou de blocage de la
direction.
4. Régler:
Ecrou de blocage de la direction
Etapes de réglage de l’écrou de blo-
cage de la direction:
Déposer le phare.
Déposer le guidon et le té supé-
rieur.
Desserrer l’écrou de blocage de la
direction 1 à l’aide de la clé pour
écrou de direction 2.
Clé pour écrou de
direction:
YU-33975/90890-01403
Serrer l’écrou de blocage de la
direction 3 à l’aide de la clé pour
écrou de direction 4.
N.B.:
Appliquer de la graisse à savon de
lithium sur le filet de la colonne de
direction.
Adapter la clé dynamométrique à
la clé pour écrou de direction de
manière à ce qu’elles forment un
angle droit.
Clé pour écrou de
direction:
YU-33975/90890-01403
T R..
Ecrou de blocage de la
direction (serrage initial):
38 Nm
(3,8 m  kg, 27 ft  lb)
CHASSIS
CHASSIS

3 - 107
INSP
ADJ
EC370000
ELECTRICAL
EC371001SPARK PLUG INSPECTION
1. Remove:
Spark plug
2. Inspect:
Electrode
1
Wear/damage
→ Replace.
Insulator color
2
Normal condition is a medium
to light tan color.
Distinctly different color
→
Check the engine condition.
NOTE:When the engine runs for many
hours at low speeds, the spark plug
insulator will become sooty, even if
the engine and carburetor are in
good operating condition.
3. Measure:
Plug gap
a
Use a wire gauge or thickness
gauge.
Out of specification
→ Regap.
4. Clean the plug with a spark plug
cleaner if necessary.
Spark plug gap:
0.7 ~ 0.8 mm
(0.028 ~ 0.031 in)
5. Tighten:
Spark plug
NOTE:Before installing a spark plug,
clean the gasket surface and plug
surface.
Finger-tighten
a the spark plug
before torquing to specification
b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
IGNITION TIMING CHECK
1. Remove:
Timing mark accessing screw
1
PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement → Rem-
placer.
Couleur de l’isolant 2
La couleur normale est une cou-
leur bronze clair ou légèrement
foncé.
Couleur franchement différente
→ Contrôler l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des
heures à bas régime, l’isolant de la bou-
gie s’encrasse, même si le moteur et le
carburateur sont en bon état de fonction-
nement.
3. Mesurer:
Ecartement a
Utiliser un calibre pour fils ou un
calibre d’épaisseur.
Hors spécifications → Régler.
4. Si nécessaire, nettoyer la bougie à
l’aide d’un nettoie-bougies.
Ecartement des électrodes:
0,7 à 0,8 mm
(0,028 à 0,031 in)
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer
la surface du joint et la surface de la
bougie.
Serrer la bougie à la main a avant de
la serrer au couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
CONTROLE DE L’AVANCE A
L’ALLUMAGE
1. Déposer:
Vis d’accès de repère d’allumage
1
ELECTRICAL
PARTIE ELECTRIQUE

3 - 109
INSP
ADJ
2. Attach:
Timing light
Inductive tachometer
To the ignition coil lead
(orange lead
1).
Timing light:
YM-33277-A/
90890-03141
1
3. Adjust:
Engine idling speed
Refer to “ENGINE IDLING
SPEED ADJUSTMENT” sec-
tion.
4. Check:
Ignition timing
Visually check the stationary
pointer
a is within the firing
range b on the rotor.
Incorrect firing range → Check
rotor and pickup assembly.
5. Install:
Timing mark accessing screw
2. Fixer:
Lampe stroboscopique
Compte-tours inductif
Au fil de la bobine d’allumage
(fil orange 1).
Lampe stroboscopique:
YM-33277-A/
90890-03141
3. Régler:
Régime de ralenti du moteur
Se reporter à la section
“REGLAGE DU REGIME DE
RALENTI DU MOTEUR”.
4. Contrôler:
Avance à l’allumage
Contrôler visuellement que
l’index fixe a se trouve dans la
plage d’allumage b indiquée sur
le rotor.
Plage d’allumage incorrecte →
Contrôler le rotor et le capteur
d’allumage.
5. Monter:
Vis d’accès de repère d’allumage
ELECTRICAL
PARTIE ELECTRIQUE

4 - 1

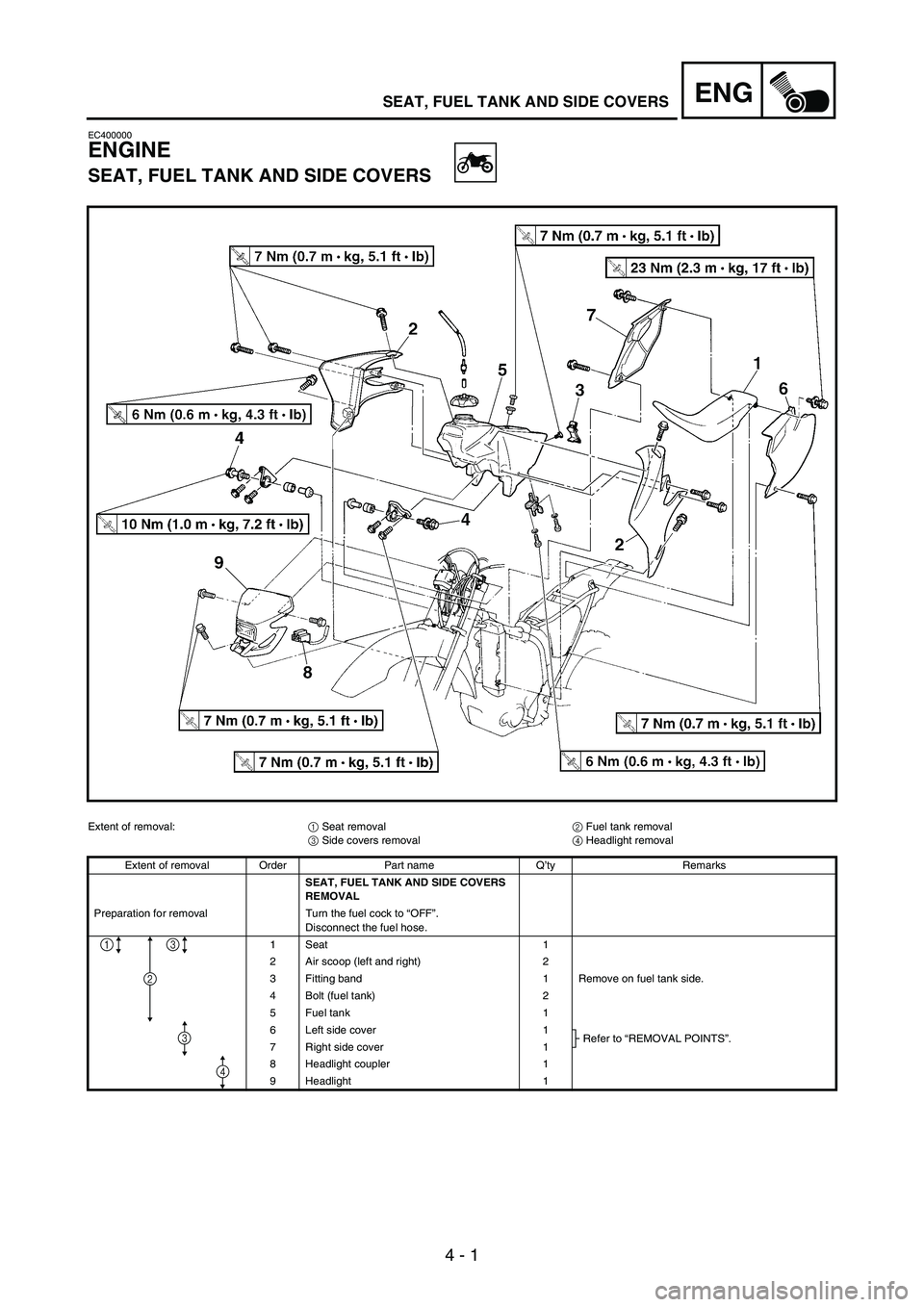

ENGSEAT, FUEL TANK AND SIDE COVERS
EC400000
ENGINE
SEAT, FUEL TANK AND SIDE COVERS
Extent of removal:
1 Seat removal
2 Fuel tank removal
3 Side covers removal
4 Headlight removal
Extent of removal Order Part name Q’ty Remarks
SEAT, FUEL TANK AND SIDE COVERS
REMOVAL
Preparation for removal Turn the fuel cock to “OFF”.
Disconnect the fuel hose.
1Seat 1
2 Air scoop (left and right) 2
3 Fitting band 1 Remove on fuel tank side.
4 Bolt (fuel tank) 2
5 Fuel tank 1
6 Left side cover 1
Refer to “REMOVAL POINTS”.
7 Right side cover 1
8 Headlight coupler 1
9 Headlight 1
2
13
4
3

4 - 17
ENGRADIATOR
EC456000HANDLING NOTE
WARNING
Do not remove the radiator cap
when the engine and radiator are
hot. Scalding hot fluid and steam
may be blown out under pressure,
which could cause serious injury.
When the engine has cooled, open
the radiator cap by the following
procedure:
Place a thick rag, like a towel, over
the radiator cap, slowly rotate the
cap counterclockwise to the
detent. This procedure allows any
residual pressure to escape. When
the hissing sound has stopped,
press down on the cap while turn-
ing counterclockwise and remove
it.
EC454000INSPECTIONEC444100Radiator
1. Inspect:
Radiator core
1
Obstruction
→ Blow out with
compressed air through rear of
the radiator.
Bent fin
→ Repair/replace.
EC455000ASSEMBLY AND INSTALLATION
Radiator
1. Install:
O-ring
1
Radiator pipe
2
Bolt (radiator pipe)
3
NOTE:Apply the lithium soap base grease
on the O-ring.
2. Install:
Radiator hose 4 (longer)
1
Radiator hose 2 (shorter)
2
To right radiator
3.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Ne pas enlever le bouchon du radia-
teur quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Une fois le moteur refroidi, ouvrir le
bouchon du radiateur en procédant
comme suit:
Placer un chiffon épais, une serviette
par exemple, sur le bouchon et tour-
ner lentement ce dernier dans le sens
inverse des aiguilles d’une montre
jusqu’au point de détente. Ceci per-
met à la pression résiduelle de
s’échapper. Quand le sifflement
s’arrête, appuyer sur le bouchon tout
en le faisant tourner dans le sens
inverse des aiguilles d’une montre
puis l’enlever.
CONTROLE
Radiateur
1. Contrôler:
Faisceau de radiateur 1
Obstruction → Nettoyer à l’air
comprimé par l’arrière du radia-
teur.
Ailette tordue → Réparer/rempla-
cer.
ASSEMBLAGE ET MONTAGE
Radiateur
1. Monter:
Joint torique 1
Tuyau de radiateur 2
Boulon (tuyau de radiateur) 3
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
2. Monter:
Durit de radiateur 4 (plus longue)
1
Durit de radiateur 2 (plus courte)
2
Sur le radiateur droit 3.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
RADIATEUR
