engine YAMAHA WR 250F 2006 Manual PDF

4 - 141
ENGOIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
OIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
Extent of removal:
1 Oil filter element removal
2 Water pump removal
3 Right crankcase cover removal
Extent of removal Order Part name Q’ty Remarks
OIL FILTER ELEMENT, WATER PUMP
AND RIGHT CRANKCASE COVER
REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT” section in
the CHAPTER 3.
Drain the coolant. Refer to “COOLANT REPLACEMENT” section in the
CHAPTER 3.
Radiator hose 3 Disconnect at water pump side.
Exhaust pipe Refer to “EXHAUST PIPE AND SILENCER” section.
Brake pedal Refer to “ENGINE REMOVAL” section.
Right engine guard
1 Oil filter element cover 1
2 Oil filter element 1
13

4 - 153
ENGOIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
Impeller shaft
1. Install:
Impeller shaft
1
Washer
2
Impeller
3
NOTE:Take care so that the oil seal lip is
not damaged or the spring does
not slip off its position.
When installing the impeller shaft,
apply the lithium soap base grease
on the oil seal lip and impeller
shaft. And install the shaft while
turning it.
Hold the impeller shaft on its width
across the flats
a with spanners,
etc. and install the impeller.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
Right crankcase cover
1. Install:
Dowel pin
1
O-ring
2
Collar
3
Gasket
4
NOTE:Apply the lithium soap base grease
on the O-ring.
New
New
2. Install:
Right crankcase cover
1
Bolt (right crankcase cover)
2
NOTE:Apply the engine oil on the impeller
shaft end.
Mesh the impeller shaft gear
3
with primary drive gear
4.
Tighten the bolts in stage, using a
crisscross pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Arbre d’entraînement
1. Monter:
Arbre d’entraînement 1
Rondelle 2
Rotor 3
N.B.:
Veiller à ce que la lèvre de la bague
d’étanchéité ne soit pas endommagée
ou à ce que le ressort ne glisse pas
hors de son emplacement.
Lors de l’installation de l’arbre
d’entraînement, appliquer de la graisse
à savon de lithium sur la lèvre de la
bague d’étanchéité et l’arbre d’entraî-
nement. Monter l’arbre tout en le fai-
sant tourner.
Maintenir l’arbre d’entraînement en le
saisissant par les côtés plats a à l’aide
d’une clé, etc., et monter le rotor.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Demi-carter droit
1. Monter:
Goujon 1
Joint torique 2
Entretoise épaulée 3
Joint 4
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
New
New
2. Monter:
Demi-carter droit 1
Boulon (demi-carter droit) 2
N.B.:
Appliquer de l’huile moteur sur
l’extrémité de l’arbre d’entraînement.
Engrener le pignon de l’arbre d’entraî-
nement 3 avec le pignon menant de
transmission primaire 4.
Serrer les boulons par étapes et en pro-
cédant en croix.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT

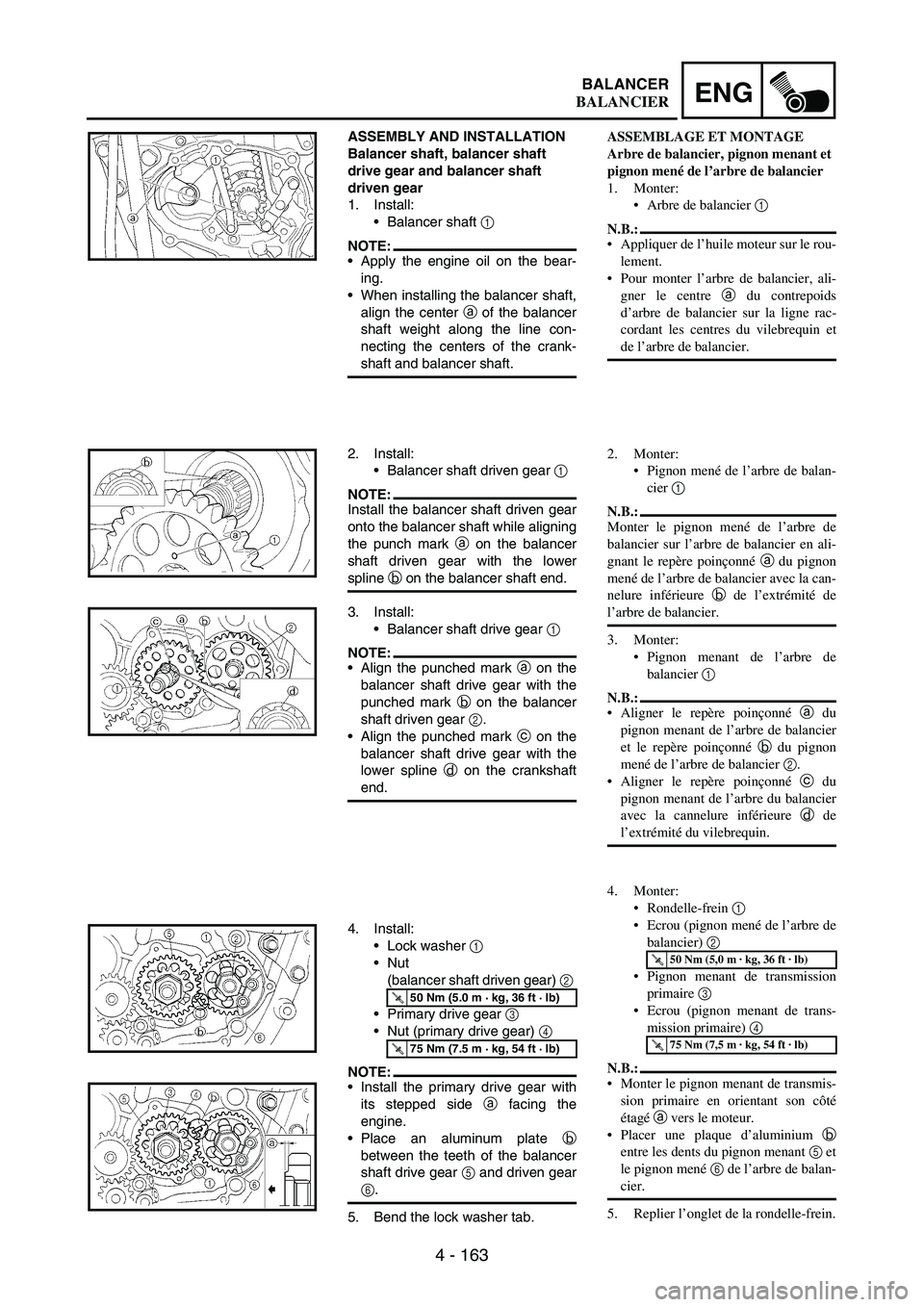

4 - 163
ENGBALANCER
ASSEMBLY AND INSTALLATION
Balancer shaft, balancer shaft
drive gear and balancer shaft
driven gear
1. Install:
Balancer shaft
1
NOTE:Apply the engine oil on the bear-
ing.
When installing the balancer shaft,
align the center
a of the balancer
shaft weight along the line con-
necting the centers of the crank-
shaft and balancer shaft.
2. Install:
Balancer shaft driven gear
1
NOTE:Install the balancer shaft driven gear
onto the balancer shaft while aligning
the punch mark
a on the balancer
shaft driven gear with the lower
spline
b on the balancer shaft end.
3. Install:
Balancer shaft drive gear
1
NOTE:Align the punched mark
a on the
balancer shaft drive gear with the
punched mark
b on the balancer
shaft driven gear
2.
Align the punched mark
c on the
balancer shaft drive gear with the
lower spline
d on the crankshaft
end.
4. Install:
Lock washer
1
Nut
(balancer shaft driven gear)
2
Primary drive gear
3
Nut (primary drive gear)
4
NOTE:Install the primary drive gear with
its stepped side
a facing the
engine.
Place an aluminum plate
b
between the teeth of the balancer
shaft drive gear
5 and driven gear
6.
5. Bend the lock washer tab.
T R..50 Nm (5.0 m · kg, 36 ft · lb)
T R..75 Nm (7.5 m · kg, 54 ft · lb)
ASSEMBLAGE ET MONTAGE
Arbre de balancier, pignon menant et
pignon mené de l’arbre de balancier
1. Monter:
Arbre de balancier 1
N.B.:
Appliquer de l’huile moteur sur le rou-
lement.
Pour monter l’arbre de balancier, ali-
gner le centre a du contrepoids
d’arbre de balancier sur la ligne rac-
cordant les centres du vilebrequin et
de l’arbre de balancier.
2. Monter:
Pignon mené de l’arbre de balan-
cier 1
N.B.:
Monter le pignon mené de l’arbre de
balancier sur l’arbre de balancier en ali-
gnant le repère poinçonné a du pignon
mené de l’arbre de balancier avec la can-
nelure inférieure b de l’extrémité de
l’arbre de balancier.
3. Monter:
Pignon menant de l’arbre de
balancier 1
N.B.:
Aligner le repère poinçonné a du
pignon menant de l’arbre de balancier
et le repère poinçonné b du pignon
mené de l’arbre de balancier 2.
Aligner le repère poinçonné c du
pignon menant de l’arbre du balancier
avec la cannelure inférieure d de
l’extrémité du vilebrequin.
4. Monter:
Rondelle-frein 1
Ecrou (pignon mené de l’arbre de
balancier) 2
Pignon menant de transmission
primaire 3
Ecrou (pignon menant de trans-
mission primaire) 4
N.B.:
Monter le pignon menant de transmis-
sion primaire en orientant son côté
étagé a vers le moteur.
Placer une plaque d’aluminium b
entre les dents du pignon menant 5 et
le pignon mené 6 de l’arbre de balan-
cier.
5. Replier l’onglet de la rondelle-frein.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..75 Nm (7,5 m · kg, 54 ft · lb)
BALANCIER

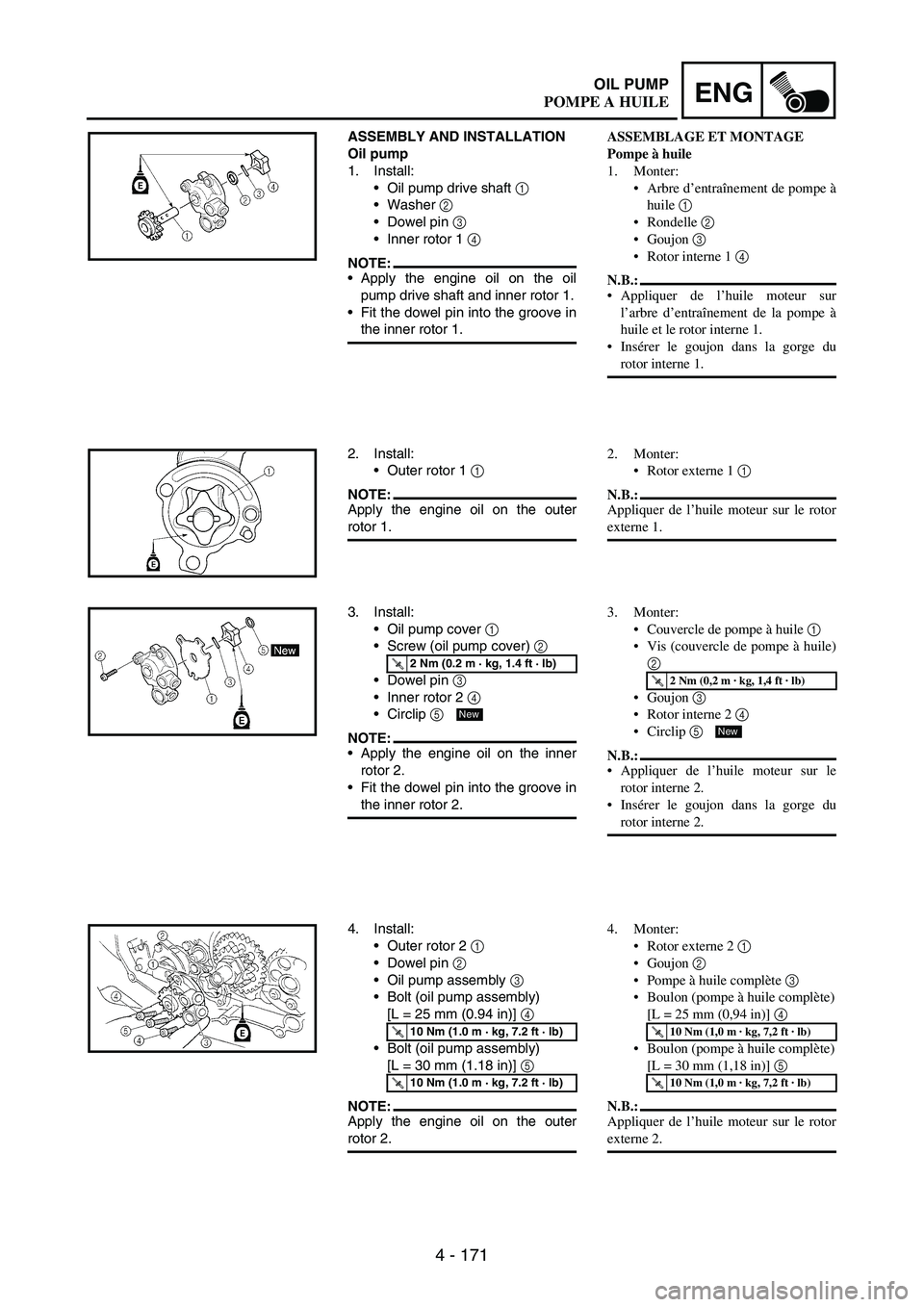

4 - 171
ENGOIL PUMP
ASSEMBLY AND INSTALLATION
Oil pump
1. Install:
Oil pump drive shaft
1
Washer
2
Dowel pin
3
Inner rotor 1
4
NOTE:Apply the engine oil on the oil
pump drive shaft and inner rotor 1.
Fit the dowel pin into the groove in
the inner rotor 1.
2. Install:
Outer rotor 1
1
NOTE:Apply the engine oil on the outer
rotor 1.
3. Install:
Oil pump cover
1
Screw (oil pump cover)
2
Dowel pin
3
Inner rotor 2
4
Circlip
5
NOTE:Apply the engine oil on the inner
rotor 2.
Fit the dowel pin into the groove in
the inner rotor 2.
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
New
4. Install:
Outer rotor 2
1
Dowel pin
2
Oil pump assembly
3
Bolt (oil pump assembly)
[L = 25 mm (0.94 in)]
4
Bolt (oil pump assembly)
[L = 30 mm (1.18 in)]
5
NOTE:Apply the engine oil on the outer
rotor 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
ASSEMBLAGE ET MONTAGE
Pompe à huile
1. Monter:
Arbre d’entraînement de pompe à
huile 1
Rondelle 2
Goujon 3
Rotor interne 1 4
N.B.:
Appliquer de l’huile moteur sur
l’arbre d’entraînement de la pompe à
huile et le rotor interne 1.
Insérer le goujon dans la gorge du
rotor interne 1.
2. Monter:
Rotor externe 1 1
N.B.:
Appliquer de l’huile moteur sur le rotor
externe 1.
3. Monter:
Couvercle de pompe à huile 1
Vis (couvercle de pompe à huile)
2
Goujon 3
Rotor interne 2 4
Circlip 5
N.B.:
Appliquer de l’huile moteur sur le
rotor interne 2.
Insérer le goujon dans la gorge du
rotor interne 2.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
New
4. Monter:
Rotor externe 2 1
Goujon 2
Pompe à huile complète 3
Boulon (pompe à huile complète)
[L = 25 mm (0,94 in)] 4
Boulon (pompe à huile complète)
[L = 30 mm (1,18 in)] 5
N.B.:
Appliquer de l’huile moteur sur le rotor
externe 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
POMPE A HUILE

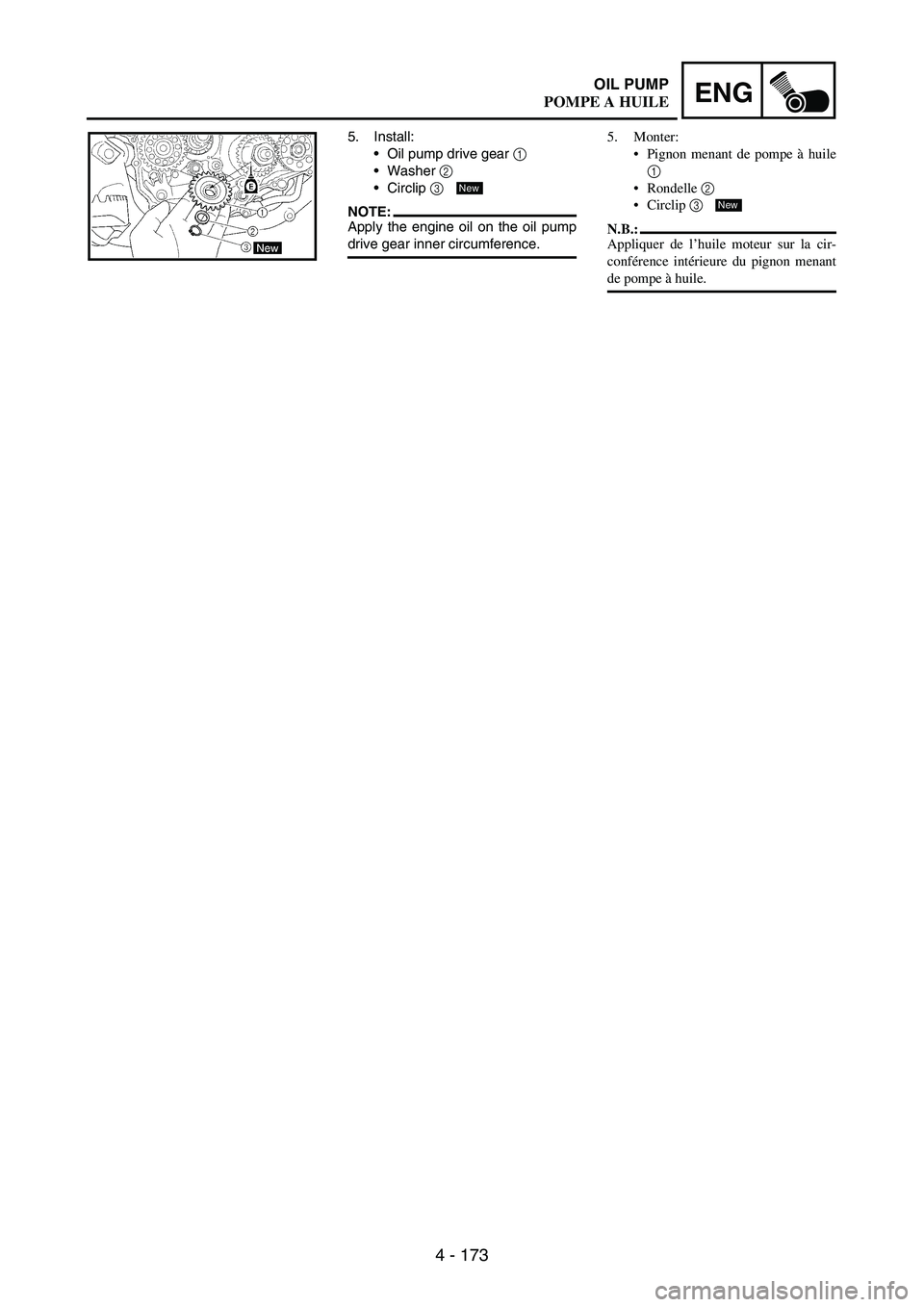

4 - 173
ENGOIL PUMP
5. Install:
Oil pump drive gear
1
Washer
2
Circlip
3
NOTE:Apply the engine oil on the oil pump
drive gear inner circumference.
New
5. Monter:
Pignon menant de pompe à huile
1
Rondelle 2
Circlip 3
N.B.:
Appliquer de l’huile moteur sur la cir-
conférence intérieure du pignon menant
de pompe à huile.
New
POMPE A HUILE

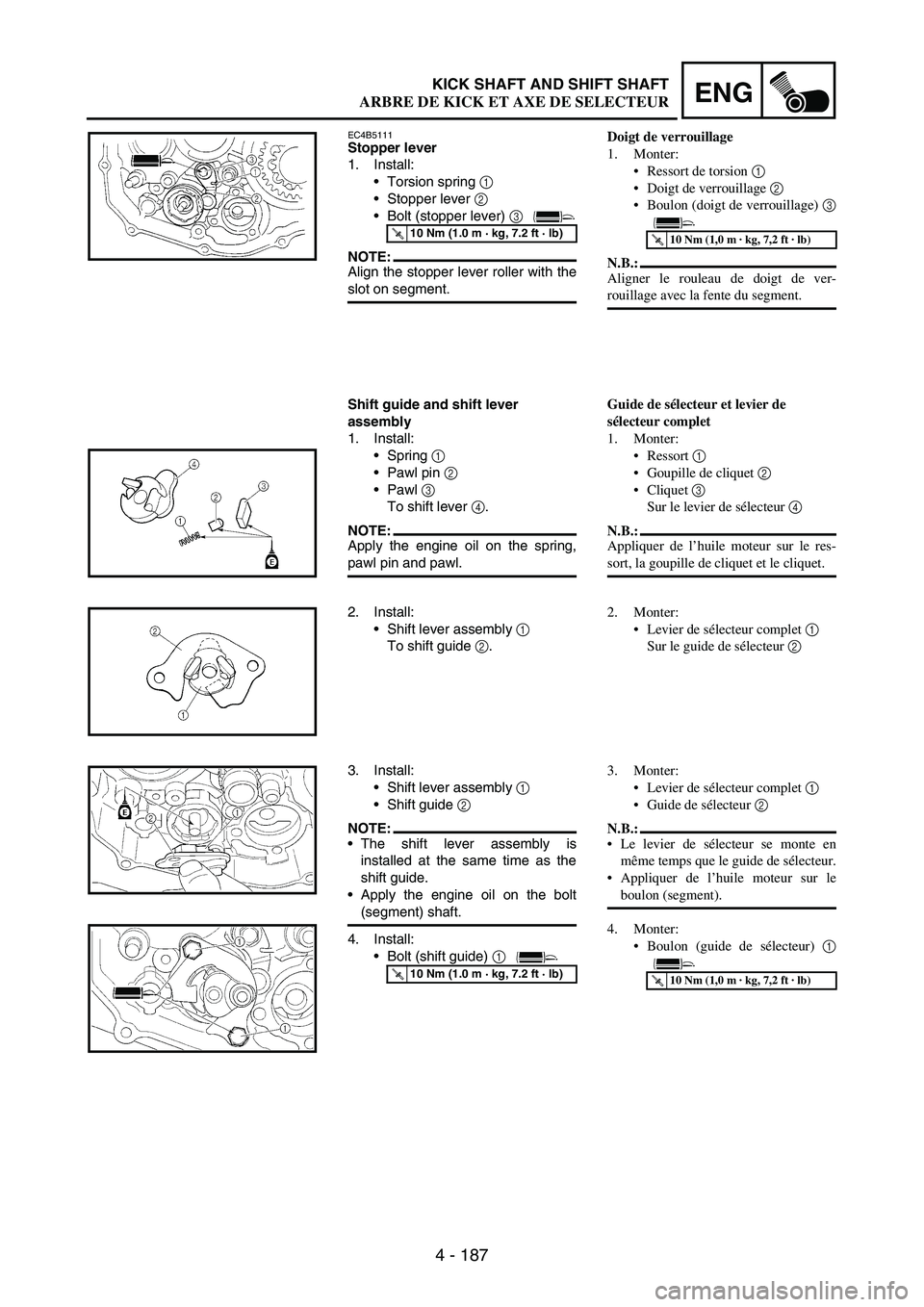

4 - 187
ENGKICK SHAFT AND SHIFT SHAFT
EC4B5111Stopper lever
1. Install:
Torsion spring
1
Stopper lever
2
Bolt (stopper lever)
3
NOTE:Align the stopper lever roller with the
slot on segment.
Shift guide and shift lever
assembly
1. Install:
Spring
1
Pawl pin
2
Pawl
3
To shift lever
4.
NOTE:Apply the engine oil on the spring,
pawl pin and pawl.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
2. Install:
Shift lever assembly
1
To shift guide
2.
3. Install:
Shift lever assembly
1
Shift guide
2
NOTE:The shift lever assembly is
installed at the same time as the
shift guide.
Apply the engine oil on the bolt
(segment) shaft.
4. Install:
Bolt (shift guide)
1
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Doigt de verrouillage
1. Monter:
Ressort de torsion 1
Doigt de verrouillage 2
Boulon (doigt de verrouillage) 3
N.B.:
Aligner le rouleau de doigt de ver-
rouillage avec la fente du segment.
Guide de sélecteur et levier de
sélecteur complet
1. Monter:
Ressort 1
Goupille de cliquet 2
Cliquet 3
Sur le levier de sélecteur 4
N.B.:
Appliquer de l’huile moteur sur le res-
sort, la goupille de cliquet et le cliquet.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
2. Monter:
Levier de sélecteur complet 1
Sur le guide de sélecteur 2
3. Monter:
Levier de sélecteur complet 1
Guide de sélecteur 2
N.B.:
Le levier de sélecteur se monte en
même temps que le guide de sélecteur.
Appliquer de l’huile moteur sur le
boulon (segment).
4. Monter:
Boulon (guide de sélecteur) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ARBRE DE KICK ET AXE DE SELECTEUR

4 - 189
ENGKICK SHAFT AND SHIFT SHAFT
Shift shaft
1. Install:
Roller
1
Collar
2
Torsion spring
3
Shift shaft
4
NOTE:Apply the engine oil on the roller and
shift shaft.
2. Install:
Shift pedal
Refer to “AC MAGNETO AND
STARTER CLUTCH” section.
Kick shaft assembly
1. Install:
Kick gear
1
Washer
2
Circlip
3
Ratchet wheel
4
Spring
5
Washer
6
Circlip
7
To kick shaft
8.
NOTE:Apply the molybdenum disulfide oil
on the inner circumferences of the
kick gear and ratchet wheel.
Align the punch mark
a on the
ratchet wheel with the punch mark
b on the kick shaft.
New
New
2. Install:
Torsion spring
1
To kick shaft
2.
NOTE:Make sure the stopper
a of the tor-
sion spring fits into the hole
b on the
kick shaft.
3. Install:
Spring guide
1
NOTE:Slide the spring guide into the kick
shaft, make sure the groove
a in the
spring guide fits on the stopper of the
torsion spring.
Axe de sélecteur
1. Monter:
Rouleau 1
Entretoise épaulée 2
Ressort de torsion 3
Axe de sélecteur 4
N.B.:
Appliquer de l’huile moteur sur le rou-
leau et l’axe de sélecteur.
2. Monter:
Sélecteur
Se reporter à la section “ALTER-
NATEUR AVEC ROTOR A
ALIMENTATION PERMA-
NENTE ET EMBRAYAGE DU
DEMARREUR”.
Arbre de kick complet
1. Monter:
Pignon de kick 1
Rondelle 2
Circlip 3
Roue à rochet 4
Ressort 5
Rondelle 6
Circlip 7
Sur l’arbre de kick 8
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la circonférence
interne du pignon de kick et de la roue
à rochet.
Aligner le repère a de la roue à
rochet avec le repère b de l’arbre de
kick.
2. Monter:
Ressort de torsion 1
Sur l’arbre de kick 2
N.B.:
Veiller à ce que la butée a du ressort de
torsion s’engage dans l’orifice b de
l’arbre de kick.
New
New
3. Monter:
Guide de ressort 1
N.B.:
Glisser le guide de ressort dans l’arbre
de kick en veillant à ce que la gorge a
du guide de ressort s’engage sur la butée
du ressort de torsion.
ARBRE DE KICK ET AXE DE SELECTEUR

4 - 191
ENG

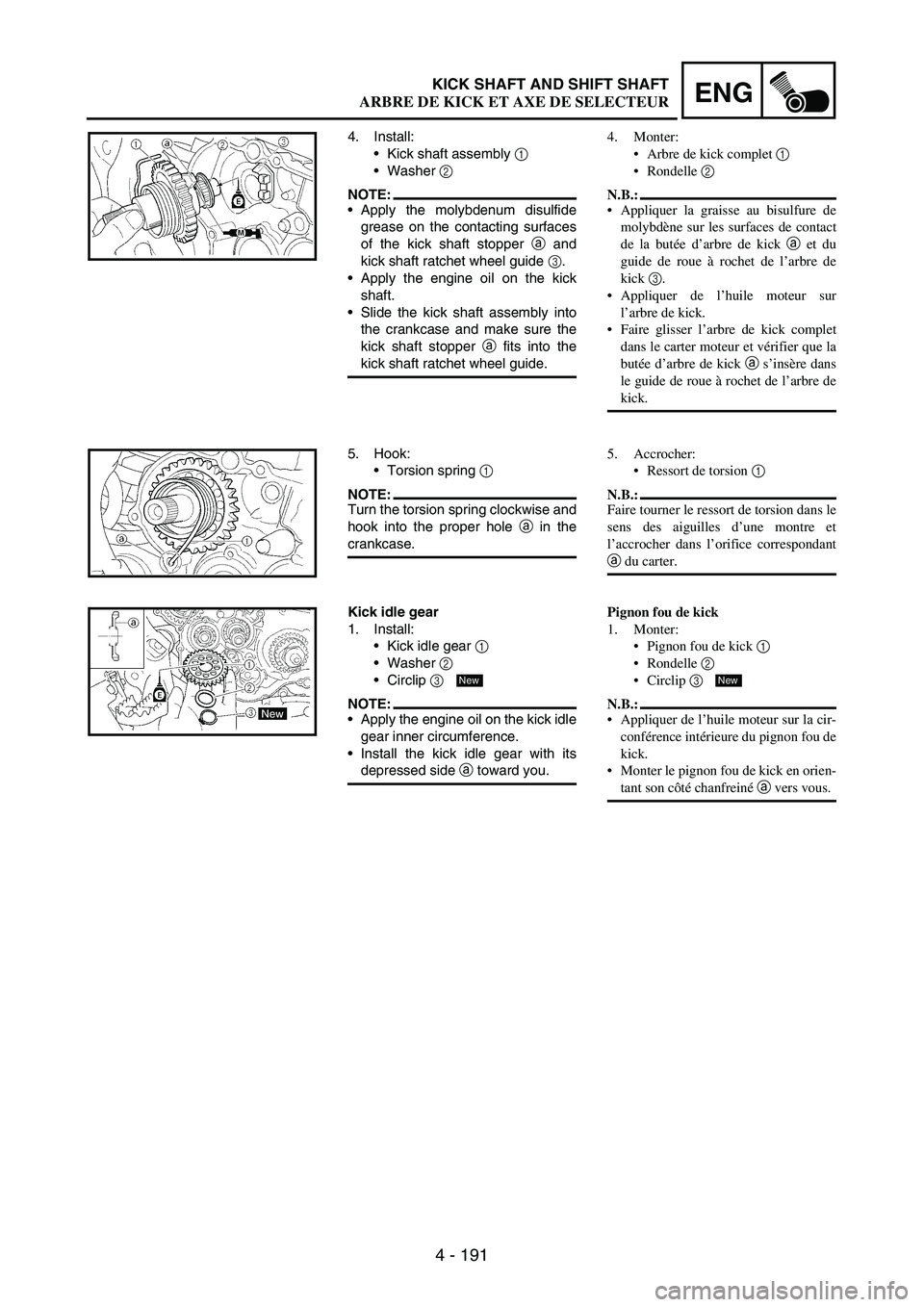

4. Install:
Kick shaft assembly
1
Washer
2
NOTE:Apply the molybdenum disulfide
grease on the contacting surfaces
of the kick shaft stopper
a and
kick shaft ratchet wheel guide
3.
Apply the engine oil on the kick
shaft.
Slide the kick shaft assembly into
the crankcase and make sure the
kick shaft stopper
a fits into the
kick shaft ratchet wheel guide.
5. Hook:
Torsion spring
1
NOTE:Turn the torsion spring clockwise and
hook into the proper hole
a in the
crankcase.
Kick idle gear
1. Install:
Kick idle gear
1
Washer
2
Circlip
3
NOTE:Apply the engine oil on the kick idle
gear inner circumference.
Install the kick idle gear with its
depressed side
a toward you.
New
4. Monter:
Arbre de kick complet 1
Rondelle 2
N.B.:
Appliquer la graisse au bisulfure de
molybdène sur les surfaces de contact
de la butée d’arbre de kick a et du
guide de roue à rochet de l’arbre de
kick 3.
Appliquer de l’huile moteur sur
l’arbre de kick.
Faire glisser l’arbre de kick complet
dans le carter moteur et vérifier que la
butée d’arbre de kick a s’insère dans
le guide de roue à rochet de l’arbre de
kick.
5. Accrocher:
Ressort de torsion 1
N.B.:
Faire tourner le ressort de torsion dans le
sens des aiguilles d’une montre et
l’accrocher dans l’orifice correspondant
a du carter.
Pignon fou de kick
1. Monter:
Pignon fou de kick 1
Rondelle 2
Circlip 3
N.B.:
Appliquer de l’huile moteur sur la cir-
conférence intérieure du pignon fou de
kick.
Monter le pignon fou de kick en orien-
tant son côté chanfreiné a vers vous.
New
KICK SHAFT AND SHIFT SHAFT
ARBRE DE KICK ET AXE DE SELECTEUR

4 - 193

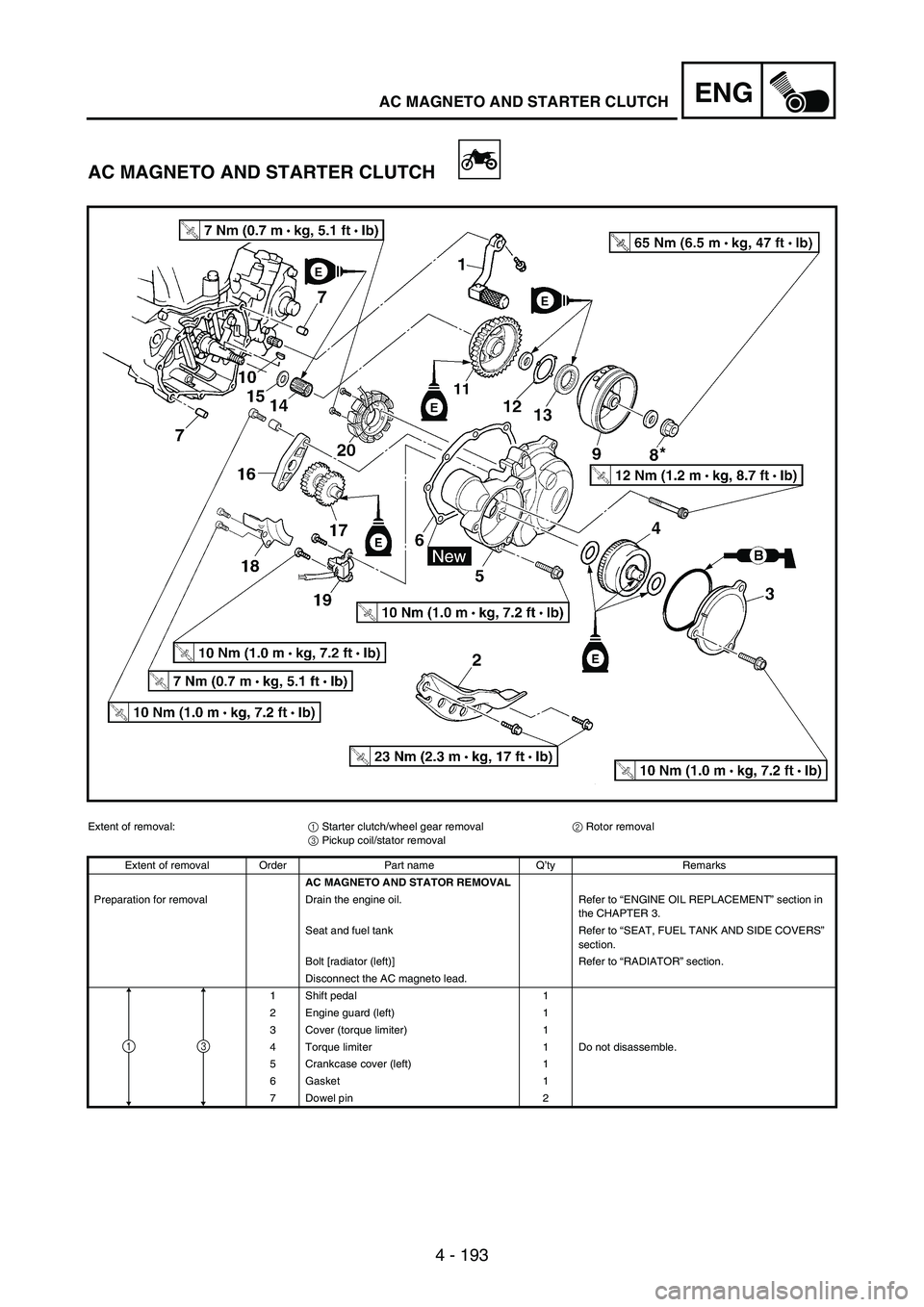

ENGAC MAGNETO AND STARTER CLUTCH
AC MAGNETO AND STARTER CLUTCH
Extent of removal:
1 Starter clutch/wheel gear removal
2 Rotor removal
3 Pickup coil/stator removal
Extent of removal Order Part name Q’ty Remarks
AC MAGNETO AND STATOR REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT” section in
the CHAPTER 3.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section.
Bolt [radiator (left)] Refer to “RADIATOR” section.
Disconnect the AC magneto lead.
1 Shift pedal 1
2 Engine guard (left) 1
3 Cover (torque limiter) 1
4 Torque limiter 1 Do not disassemble.
5 Crankcase cover (left) 1
6 Gasket 1
7 Dowel pin 2
31

4 - 207
ENGAC MAGNETO AND STARTER CLUTCH

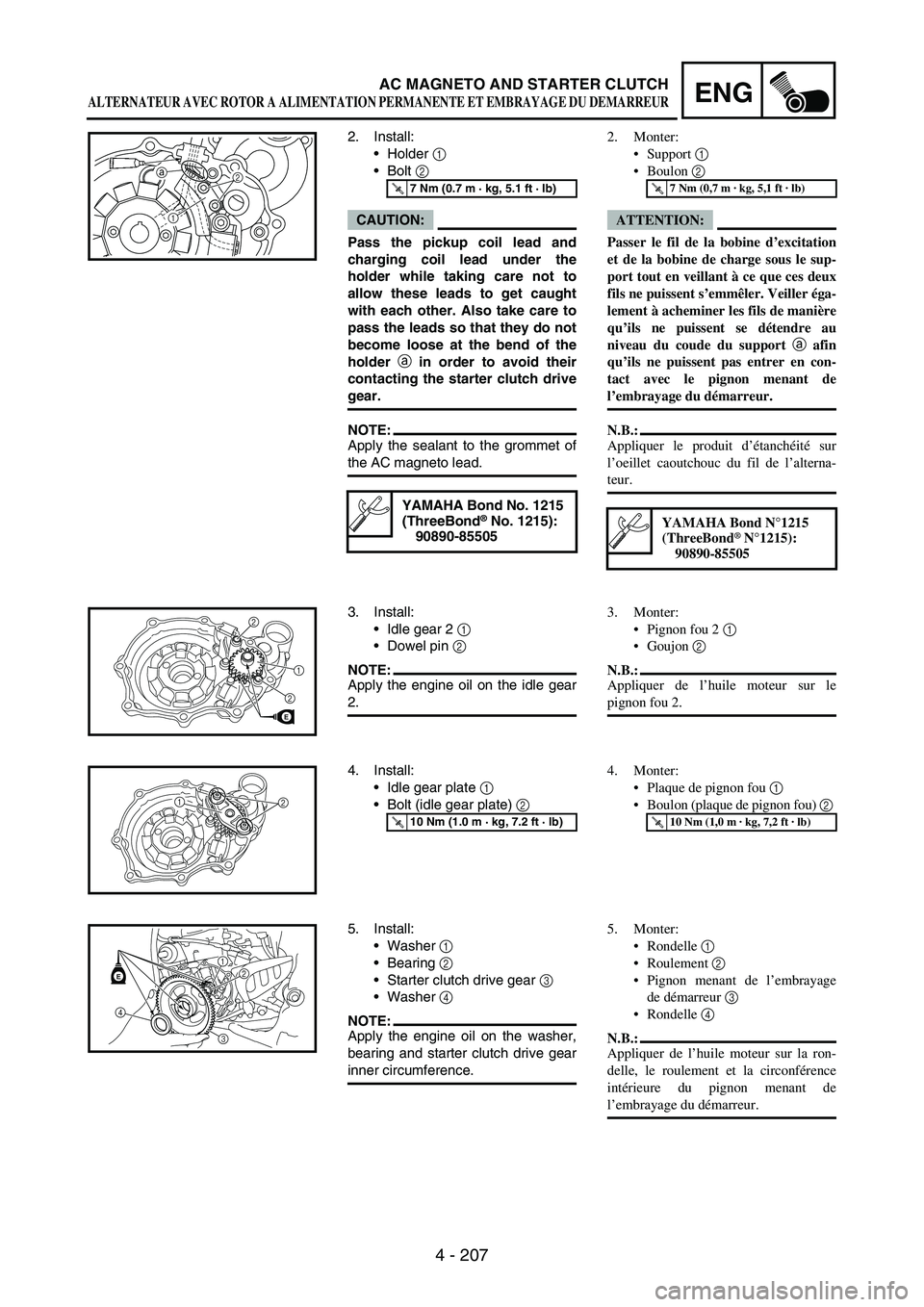

2. Install:
Holder
1
Bolt
2
CAUTION:
Pass the pickup coil lead and
charging coil lead under the
holder while taking care not to
allow these leads to get caught
with each other. Also take care to
pass the leads so that they do not
become loose at the bend of the
holder a
in order to avoid their
contacting the starter clutch drive
gear.
NOTE:Apply the sealant to the grommet of
the AC magneto lead.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
YAMAHA Bond No. 1215
(ThreeBond® No. 1215):
90890-85505
12 a
3. Install:
Idle gear 2
1
Dowel pin
2
NOTE:Apply the engine oil on the idle gear
2.21
2
E
4. Install:
Idle gear plate
1
Bolt (idle gear plate)
2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
21
5. Install:
Washer
1
Bearing
2
Starter clutch drive gear
3
Washer 4
NOTE:Apply the engine oil on the washer,
bearing and starter clutch drive gear
inner circumference.
E12
3
4
2. Monter:
Support 1
Boulon 2
ATTENTION:
Passer le fil de la bobine d’excitation
et de la bobine de charge sous le sup-
port tout en veillant à ce que ces deux
fils ne puissent s’emmêler. Veiller éga-
lement à acheminer les fils de manière
qu’ils ne puissent se détendre au
niveau du coude du support a afin
qu’ils ne puissent pas entrer en con-
tact avec le pignon menant de
l’embrayage du démarreur.
N.B.:
Appliquer le produit d’étanchéité sur
l’oeillet caoutchouc du fil de l’alterna-
teur.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
YAMAHA Bond N°1215
(ThreeBond® N°1215):
90890-85505
3. Monter:
Pignon fou 2 1
Goujon 2
N.B.:
Appliquer de l’huile moteur sur le
pignon fou 2.
4. Monter:
Plaque de pignon fou 1
Boulon (plaque de pignon fou) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
5. Monter:
Rondelle 1
Roulement 2
Pignon menant de l’embrayage
de démarreur 3
Rondelle 4
N.B.:
Appliquer de l’huile moteur sur la ron-
delle, le roulement et la circonférence
intérieure du pignon menant de
l’embrayage du démarreur.
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR
