4 - 211
ENGAC MAGNETO AND STARTER CLUTCH
9. Install:
Washer (rotor)
Nut (rotor)
1
Use the sheave holder
2.
NOTE:Tighten the rotor nut to 65 Nm
(6.5 mkg, 47 ftlb), loosen and
retighten the rotor nut to 65 Nm
(6.5 m  kg, 47 ft  lb).
T R..65 Nm (6.5 m · kg, 47 ft · lb)
Sheave holder:
YS-1880-A/
90890-01701
2
1
10. Install:
Dowel pin
Gasket [crankcase cover (left)]
Crankcase cover (left)
1
Bolt [crankcase cover (left)]
2
Bolt [crankcase cover (left)]
3
NOTE:Tighten the bolts in stage, using a
crisscross pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
32
3
2
1New
11. Install:
Washer 1
Torque limiter 2
Washer 3
NOTE:Apply the engine oil to the shaft and
washers.
E
1
2
3
12. Install:
Cover (idle gear 1) 1
Bolt 2
NOTE:Install the cover (idle gear 1) with its
mark a facing upward.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
a
2
1
2
9. Monter:
Rondelle (rotor)
Ecrou (rotor) 1
Utiliser la clé à sangle 2.
N.B.:
Serrer l’écrou du rotor à 65 Nm
(6,5 mkg, 47 ftlb), desserrer puis
resserrer l’écrou du rotor à 65 Nm
(6,5 m kg, 47 ft  lb).
T R..65 Nm (6,5 m · kg, 47 ft · lb)
Clé à sangle:
YS-1880-A/90890-01701
10. Monter:
Goujon
Joint [couvercle de carter (gauche)]
Couvercle de carter (gauche) 1
Boulon
[couvercle de carter (gauche)] 2
Boulon
[couvercle de carter (gauche)] 3
N.B.:
Serrer les boulons par étapes et en procé-
dant en croix.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
New
11. Monter:
Rondelle 1
Limiteur de couple 2
Rondelle 3
N.B.:
Appliquer de l’huile moteur sur l’arbre
et les rondelles.
12. Monter:
Couvercle (pignon fou 1) 1
Boulon 2
N.B.:
Monter le couvercle (pignon fou 1) en
orientant son repère a vers le haut.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR

4 - 213
ENGAC MAGNETO AND STARTER CLUTCH

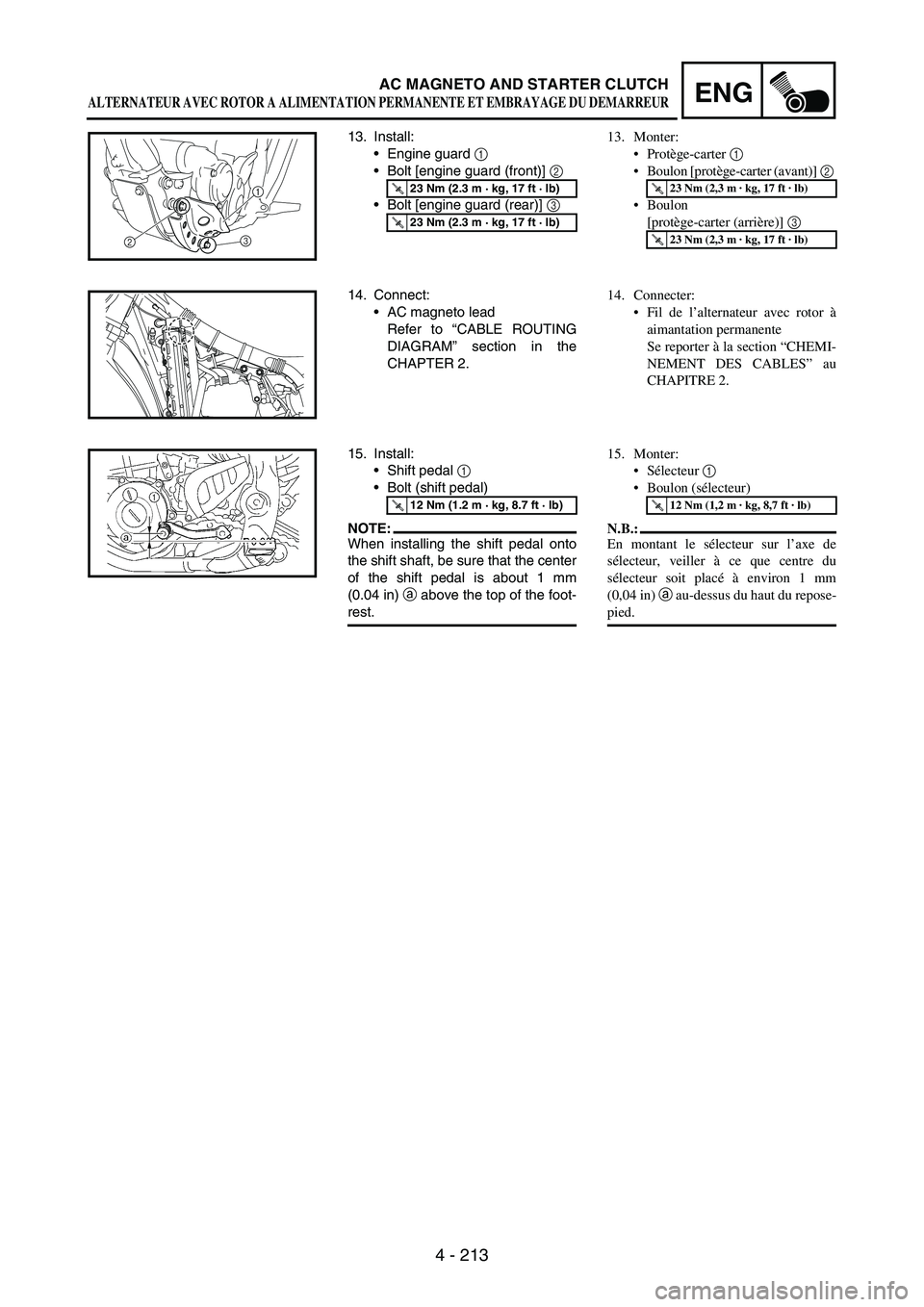

13. Install:
Engine guard
1
Bolt [engine guard (front)]
2
Bolt [engine guard (rear)]
3
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
3
1
2
14. Connect:
AC magneto lead
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
15. Install:
Shift pedal
1
Bolt (shift pedal)
NOTE:When installing the shift pedal onto
the shift shaft, be sure that the center
of the shift pedal is about 1 mm
(0.04 in)
a above the top of the foot-
rest.
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
13. Monter:
Protège-carter 1
Boulon [protège-carter (avant)] 2
Boulon
[protège-carter (arrière)] 3
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
14. Connecter:
Fil de l’alternateur avec rotor à
aimantation permanente
Se reporter à la section “CHEMI-
NEMENT DES CABLES” au
CHAPITRE 2.
15. Monter:
Sélecteur 1
Boulon (sélecteur)
N.B.:
En montant le sélecteur sur l’axe de
sélecteur, veiller à ce que centre du
sélecteur soit placé à environ 1 mm
(0,04 in) a au-dessus du haut du repose-
pied.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET EMBRAYAGE DU DEMARREUR

4 - 215
ENGENGINE REMOVAL
EC4M0000

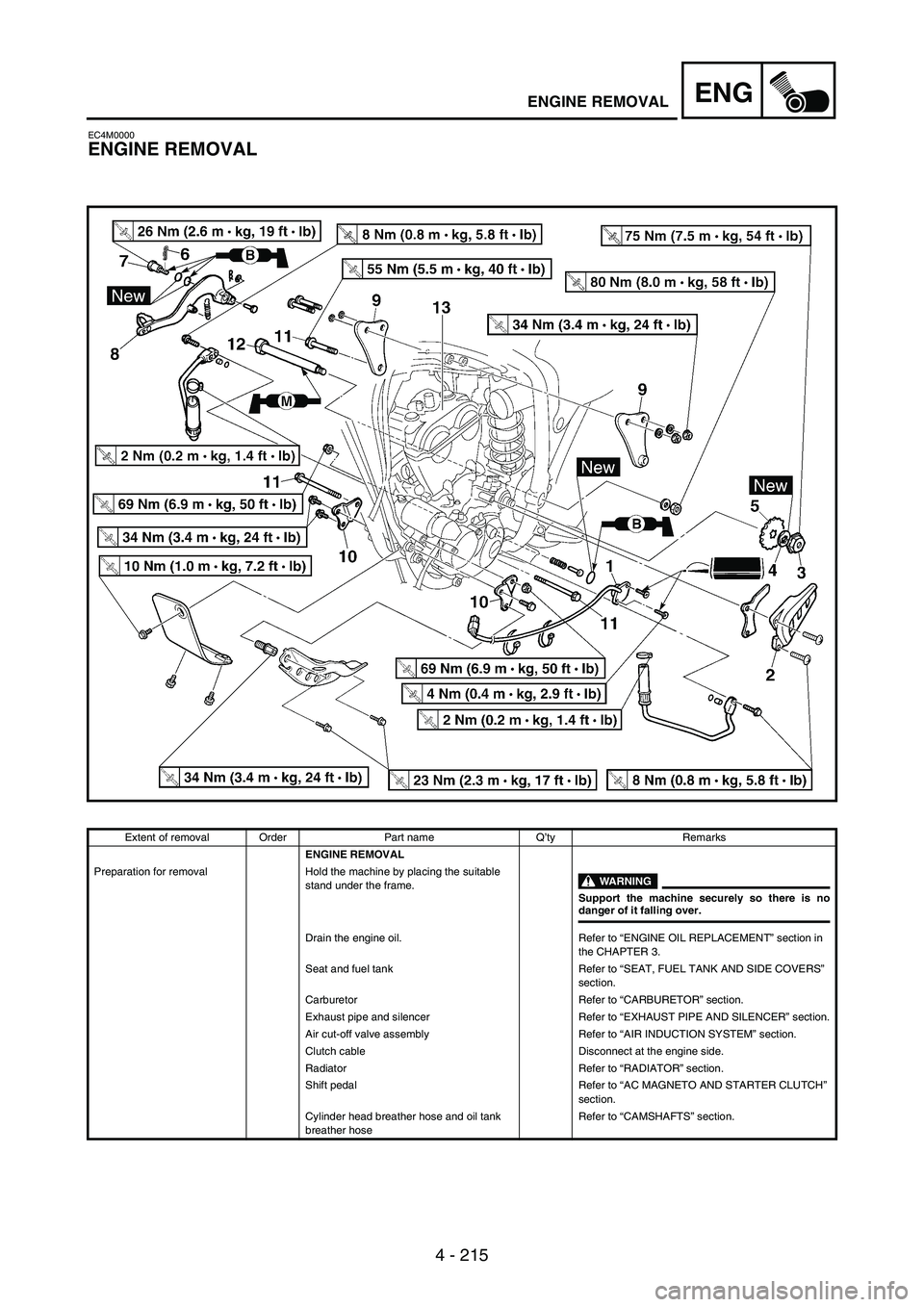

ENGINE REMOVAL
Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for removal Hold the machine by placing the suitable
stand under the frame.
WARNING
Support the machine securely so there is nodanger of it falling over.
Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT” section in
the CHAPTER 3.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section.
Carburetor Refer to “CARBURETOR” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND SILENCER” section.
Air cut-off valve assembly Refer to “AIR INDUCTION SYSTEM” section.
Clutch cable Disconnect at the engine side.
Radiator Refer to “RADIATOR” section.
Shift pedal Refer to “AC MAGNETO AND STARTER CLUTCH”
section.
Cylinder head breather hose and oil tank
breather hoseRefer to “CAMSHAFTS” section.

4 - 219
ENGENGINE REMOVAL

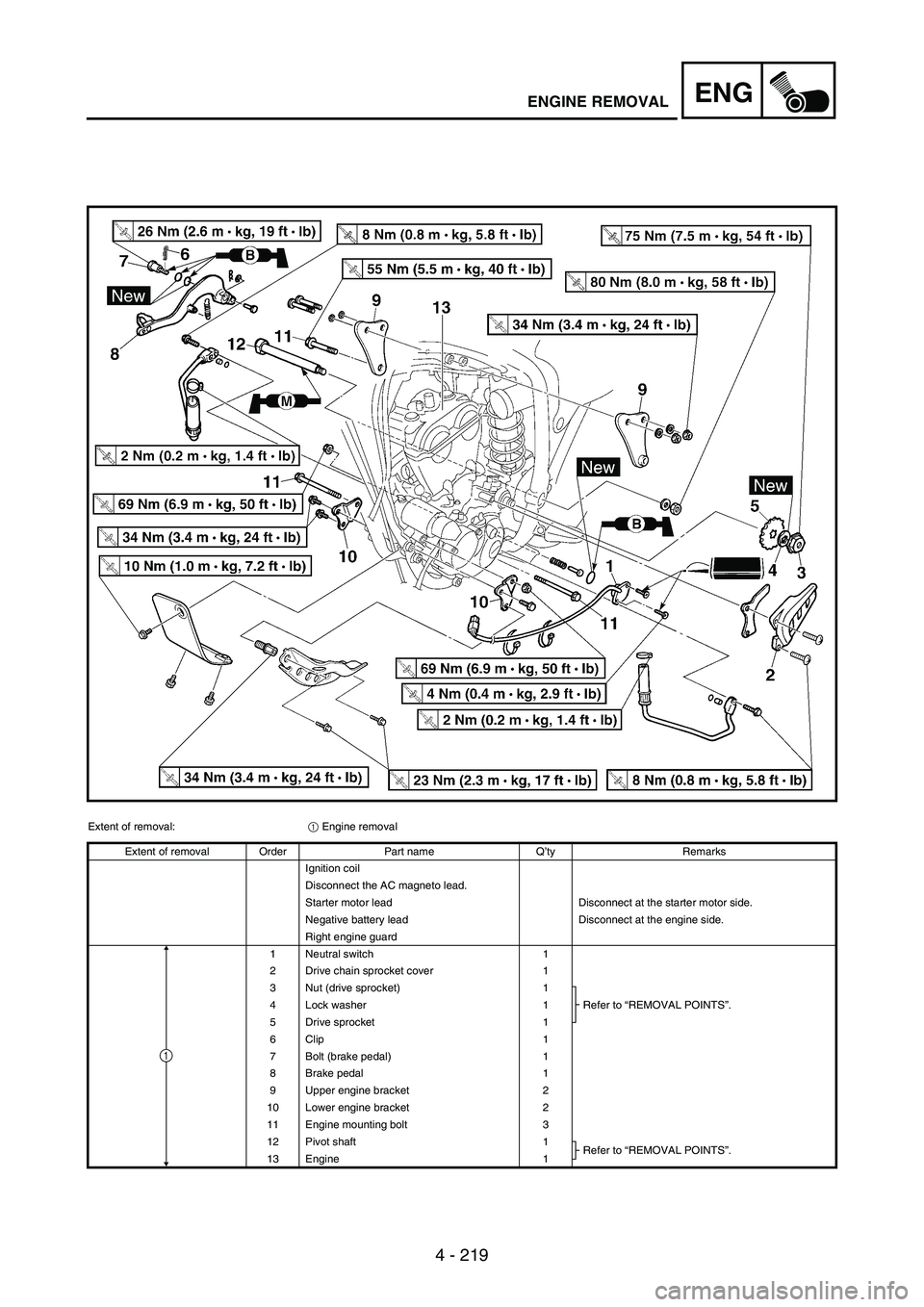

Extent of removal:
1 Engine removal
Extent of removal Order Part name Q’ty Remarks
Ignition coil
Disconnect the AC magneto lead.
Starter motor lead Disconnect at the starter motor side.
Negative battery lead Disconnect at the engine side.
Right engine guard
1 Neutral switch 1
2 Drive chain sprocket cover 1
3 Nut (drive sprocket) 1
Refer to “REMOVAL POINTS”. 4 Lock washer 1
5 Drive sprocket 1
6 Clip 1
7 Bolt (brake pedal) 1
8 Brake pedal 1
9 Upper engine bracket 2
10 Lower engine bracket 2
11 Engine mounting bolt 3
12 Pivot shaft 1
Refer to “REMOVAL POINTS”.
13 Engine 1
1

4 - 223
ENGENGINE REMOVAL

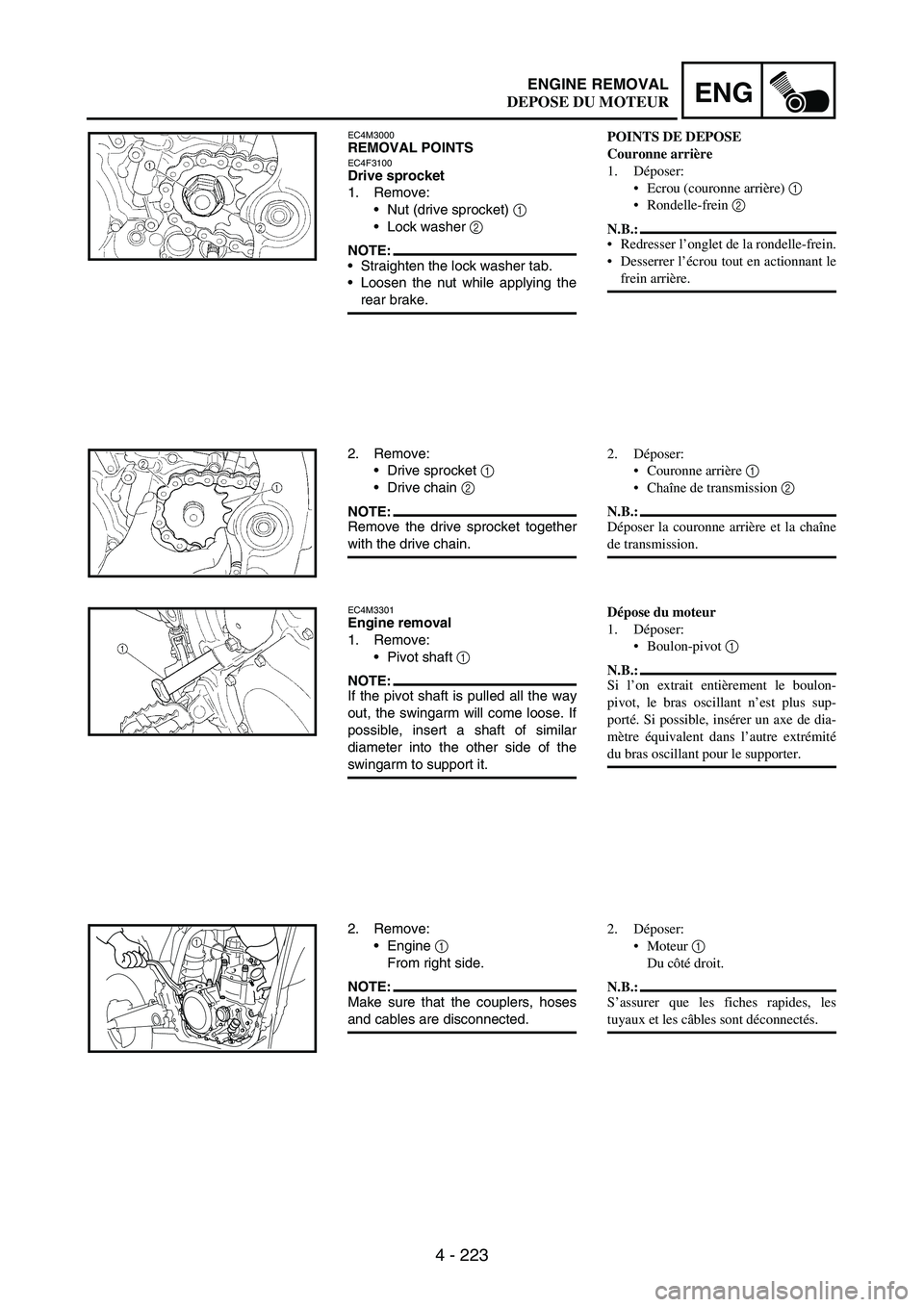

EC4M3000REMOVAL POINTSEC4F3100Drive sprocket
1. Remove:
Nut (drive sprocket)
1
Lock washer
2
NOTE:Straighten the lock washer tab.
Loosen the nut while applying the
rear brake.
2. Remove:
Drive sprocket
1
Drive chain
2
NOTE:Remove the drive sprocket together
with the drive chain.
EC4M3301Engine removal
1. Remove:
Pivot shaft
1
NOTE:If the pivot shaft is pulled all the way
out, the swingarm will come loose. If
possible, insert a shaft of similar
diameter into the other side of the
swingarm to support it.
2. Remove:
Engine
1
From right side.
NOTE:Make sure that the couplers, hoses
and cables are disconnected.
1
POINTS DE DEPOSE
Couronne arrière
1. Déposer:
Ecrou (couronne arrière) 1
Rondelle-frein 2
N.B.:
Redresser l’onglet de la rondelle-frein.
Desserrer l’écrou tout en actionnant le
frein arrière.
2. Déposer:
Couronne arrière 1
Chaîne de transmission 2
N.B.:
Déposer la couronne arrière et la chaîne
de transmission.
Dépose du moteur
1. Déposer:
Boulon-pivot 1
N.B.:
Si l’on extrait entièrement le boulon-
pivot, le bras oscillant n’est plus sup-
porté. Si possible, insérer un axe de dia-
mètre équivalent dans l’autre extrémité
du bras oscillant pour le supporter.
2. Déposer:
Moteur 1
Du côté droit.
N.B.:
S’assurer que les fiches rapides, les
tuyaux et les câbles sont déconnectés.
DEPOSE DU MOTEUR

4 - 225
ENGENGINE REMOVAL

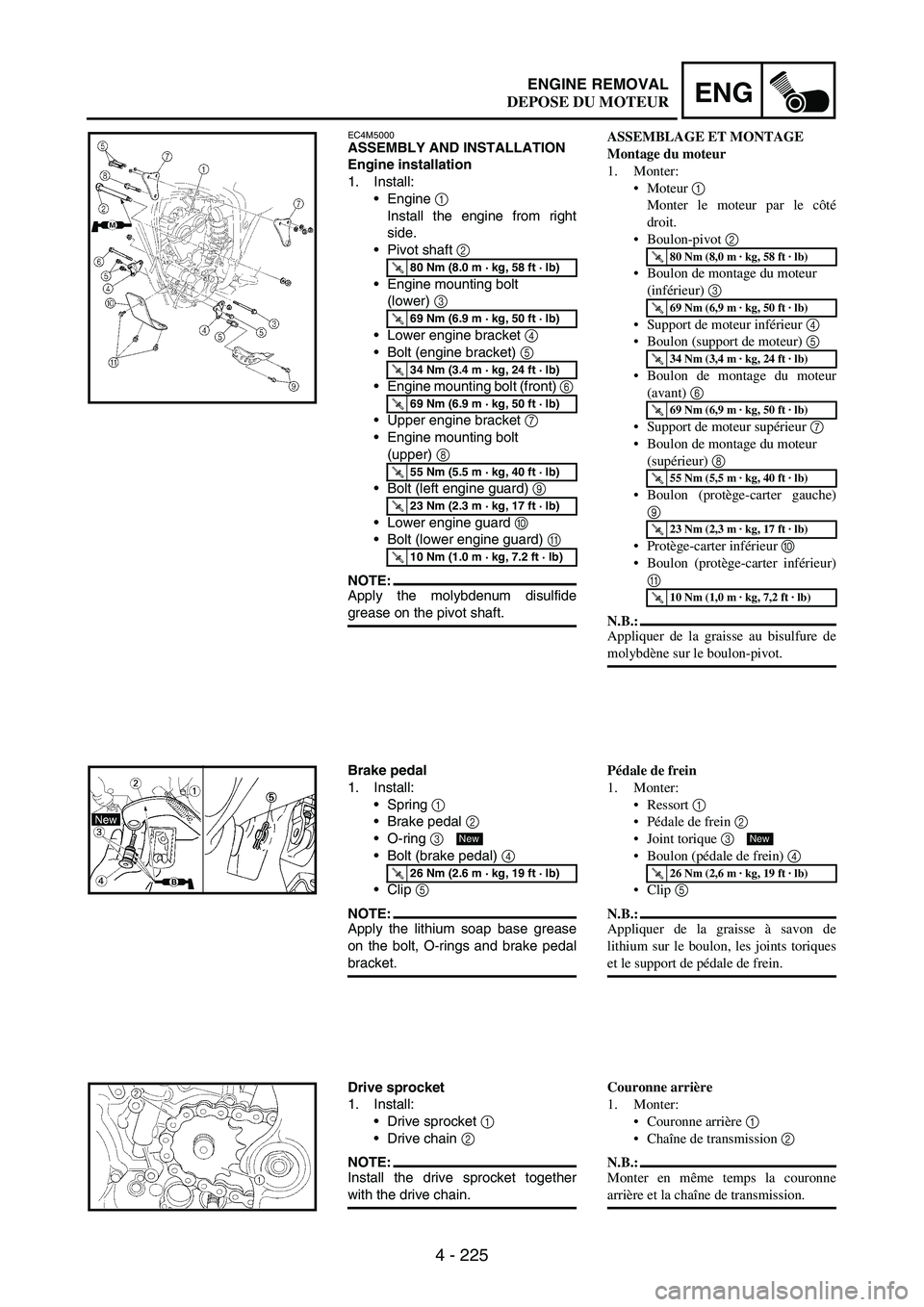

EC4M5000ASSEMBLY AND INSTALLATION
Engine installation
1. Install:
Engine
1
Install the engine from right
side.
Pivot shaft
2
Engine mounting bolt
(lower)
3
Lower engine bracket
4
Bolt (engine bracket)
5
Engine mounting bolt (front)
6
Upper engine bracket
7
Engine mounting bolt
(upper)
8
Bolt (left engine guard)
9
Lower engine guard
0
Bolt (lower engine guard)
A
NOTE:Apply the molybdenum disulfide
grease on the pivot shaft.
T R..80 Nm (8.0 m · kg, 58 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Brake pedal
1. Install:
Spring
1
Brake pedal
2
O-ring
3
Bolt (brake pedal)
4
Clip
5
NOTE:Apply the lithium soap base grease
on the bolt, O-rings and brake pedal
bracket.
T R..26 Nm (2.6 m · kg, 19 ft · lb)
New
Drive sprocket
1. Install:
Drive sprocket
1
Drive chain
2
NOTE:Install the drive sprocket together
with the drive chain.
ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:
Moteur 1
Monter le moteur par le côté
droit.
Boulon-pivot 2
Boulon de montage du moteur
(inférieur) 3
Support de moteur inférieur 4
Boulon (support de moteur) 5
Boulon de montage du moteur
(avant) 6
Support de moteur supérieur 7
Boulon de montage du moteur
(supérieur) 8
Boulon (protège-carter gauche)
9
Protège-carter inférieur 0
Boulon (protège-carter inférieur)
A
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon-pivot.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pédale de frein
1. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Clip 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le boulon, les joints toriques
et le support de pédale de frein.
T R..26 Nm (2,6 m · kg, 19 ft · lb)
New
Couronne arrière
1. Monter:
Couronne arrière 1
Chaîne de transmission 2
N.B.:
Monter en même temps la couronne
arrière et la chaîne de transmission.
DEPOSE DU MOTEUR

4 - 227
ENGENGINE REMOVAL

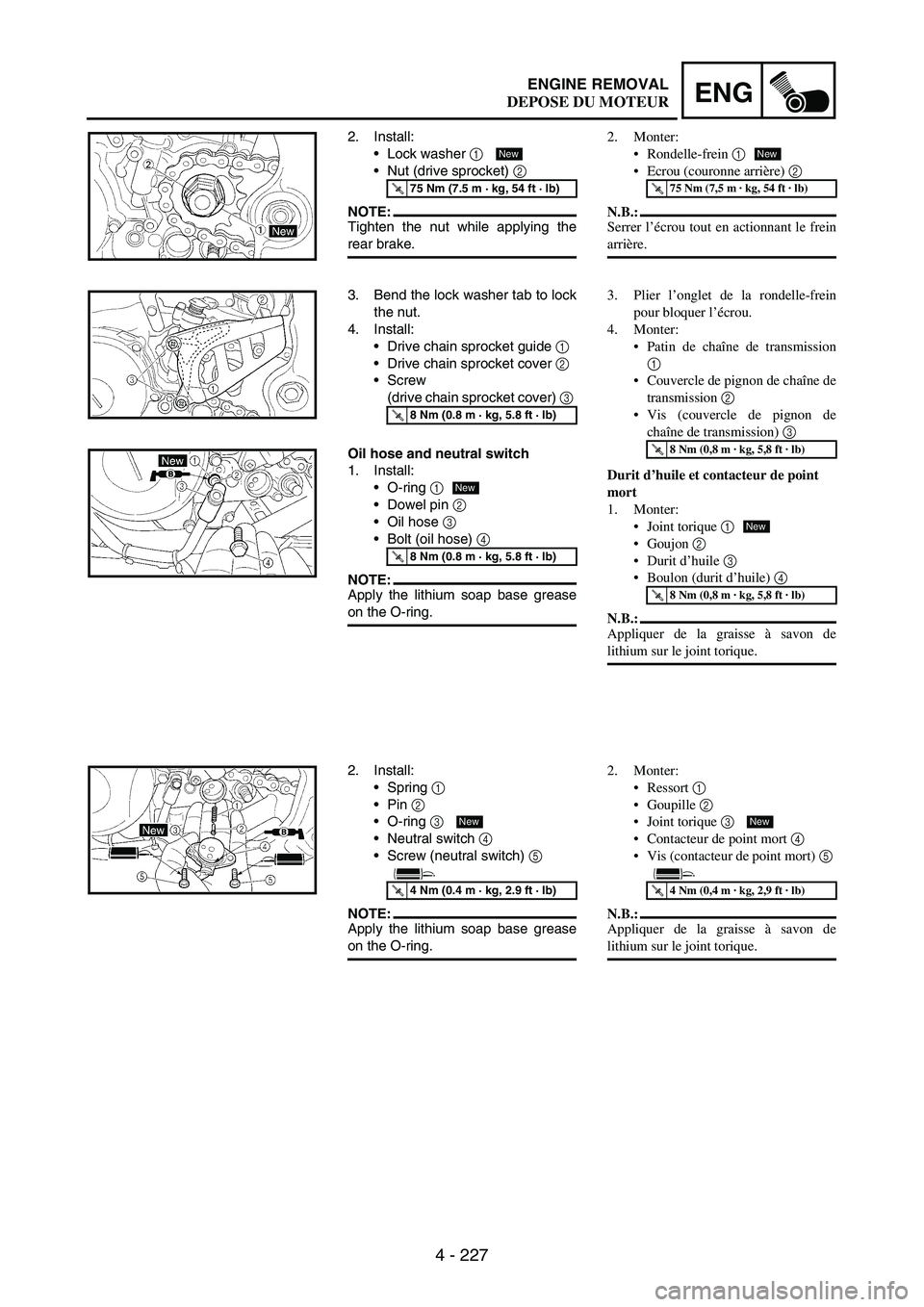

2. Install:
Lock washer
1
Nut (drive sprocket)
2
NOTE:Tighten the nut while applying the
rear brake.
T R..75 Nm (7.5 m · kg, 54 ft · lb)
New
3. Bend the lock washer tab to lock
the nut.
4. Install:
Drive chain sprocket guide
1
Drive chain sprocket cover
2
Screw
(drive chain sprocket cover)
3
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
Oil hose and neutral switch
1. Install:
O-ring
1
Dowel pin
2
Oil hose
3
Bolt (oil hose)
4
NOTE:Apply the lithium soap base grease
on the O-ring.
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
New
2. Install:
Spring
1
Pin
2
O-ring
3
Neutral switch
4
Screw (neutral switch)
5
NOTE:Apply the lithium soap base grease
on the O-ring.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
New
2. Monter:
Rondelle-frein 1
Ecrou (couronne arrière) 2
N.B.:
Serrer l’écrou tout en actionnant le frein
arrière.
T R..75 Nm (7,5 m · kg, 54 ft · lb)
New
3. Plier l’onglet de la rondelle-frein
pour bloquer l’écrou.
4. Monter:
Patin de chaîne de transmission
1
Couvercle de pignon de chaîne de
transmission 2
Vis (couvercle de pignon de
chaîne de transmission) 3
Durit d’huile et contacteur de point
mort
1. Monter:
Joint torique 1
Goujon 2
Durit d’huile 3
Boulon (durit d’huile) 4
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
New
2. Monter:
Ressort 1
Goupille 2
Joint torique 3
Contacteur de point mort 4
Vis (contacteur de point mort) 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
New
DEPOSE DU MOTEUR

4 - 229
ENGCRANKCASE AND CRANKSHAFT

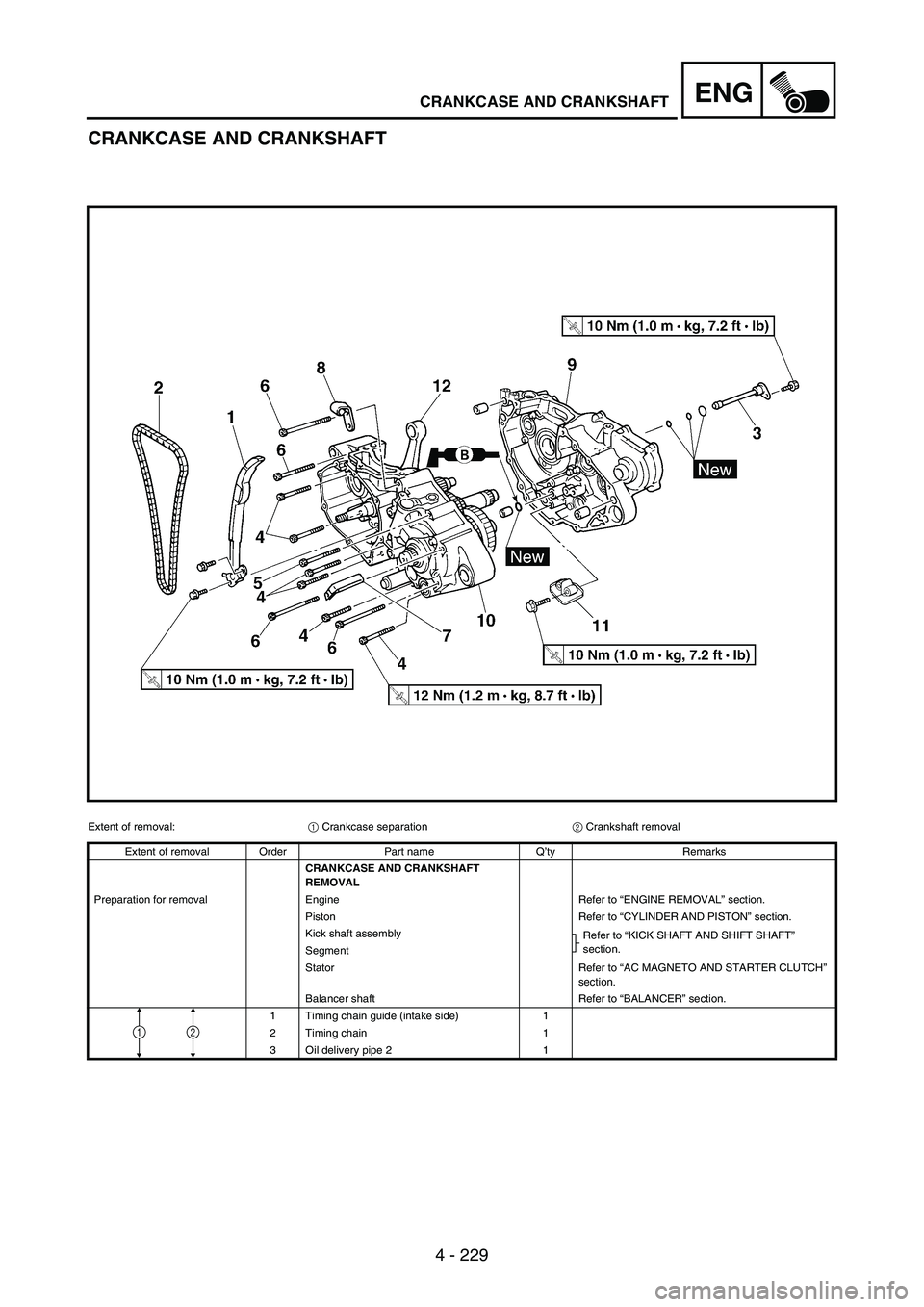

CRANKCASE AND CRANKSHAFT
Extent of removal:
1 Crankcase separation
2 Crankshaft removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE AND CRANKSHAFT
REMOVAL
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Piston Refer to “CYLINDER AND PISTON” section.
Kick shaft assembly
Refer to “KICK SHAFT AND SHIFT SHAFT”
section.
Segment
Stator Refer to “AC MAGNETO AND STARTER CLUTCH”
section.
Balancer shaft Refer to “BALANCER” section.
1 Timing chain guide (intake side) 1
2 Timing chain 1
3 Oil delivery pipe 2 1
21

4 - 241
ENGCRANKCASE AND CRANKSHAFT
REMOVAL POINTS
Crankcase
1. Separate:
Right crankcase
Left crankcase
Separation steps:
Remove the crankcase bolts
1,
hose guide
2 and clutch cable
holder
3.
NOTE:Loosen each bolt 1/4 of a turn at a
time and after all the bolts are
loosened, remove them.
Remove the right crankcase
4.
NOTE:Place the crankcase with its left
side downward and split it by
inserting a screwdriver tip into
the splitting slit
a in the crank-
case.
Lift the right crankcase horizon-
tally while lightly patting the
case splitting slit and engine
mounting boss using a soft
hammer, and leave the crank-
shaft and transmission with the
left crankcase.
CAUTION:
Use soft hammer to tap on the
case half. Tap only on rein-
forced portions of case. Do not
tap on gasket mating surface.
Work slowly and carefully.
Make sure the case halves sep-
arate evenly. If one end “hangs
up”, take pressure off the push
screw, realign, and start over. If
the cases do not separate,
check for a remaining case
screw or fitting. Do not force.
Remove the dowel pins and O-
ring.
a
4
POINTS DE DEPOSE
Carter moteur
1. Séparer:
Carter moteur droit
Carter moteur gauche
Etapes de la séparation:
Déposer les boulons du carter
moteur 1, le guide de durit 2 et le
support de câble d’embrayage 3.
N.B.:
Desserrer chaque boulon d’1/4 de
tour à la fois puis, lorsque tous les
boulons sont desserrés, les déposer.
Déposez le carter moteur droit 4.
N.B.:
Placer le côté gauche du carter
moteur vers le bas et séparez-le en
insérant une lame de tournevis
dans la fente de séparation a du
carter moteur.
Soulevez le carter moteur droit
horizontalement tout en tapotant
légèrement la fente de séparation
du carter et la noix de montage du
moteur à l’aide d’un maillet en
caoutchouc; laisser le vilebrequin
et la boîte de vitesses dans le carter
moteur gauche.
ATTENTION:
Taper sur le demi-carter à l’aide
d’un maillet en plastique. Ne taper
que sur les renforcements du car-
ter. Ne pas taper sur la surface de
contact du joint. Travailler lente-
ment et avec précaution. Veiller à
séparer les deux demi-carters
symétriquement. Si l’un d’eux
“accroche”, relâcher la pression à
l’aide de la vis-poussoir, réaligner
et recommencer. Si les deux demi-
carters ne se séparent pas, vérifier
qu’une vis ou une fixation n’ont
pas été oubliées. Ne jamais forcer.
Déposer les goujons et le joint tori-
que.
CARTER MOTEUR ET VILEBREQUIN

4 - 243

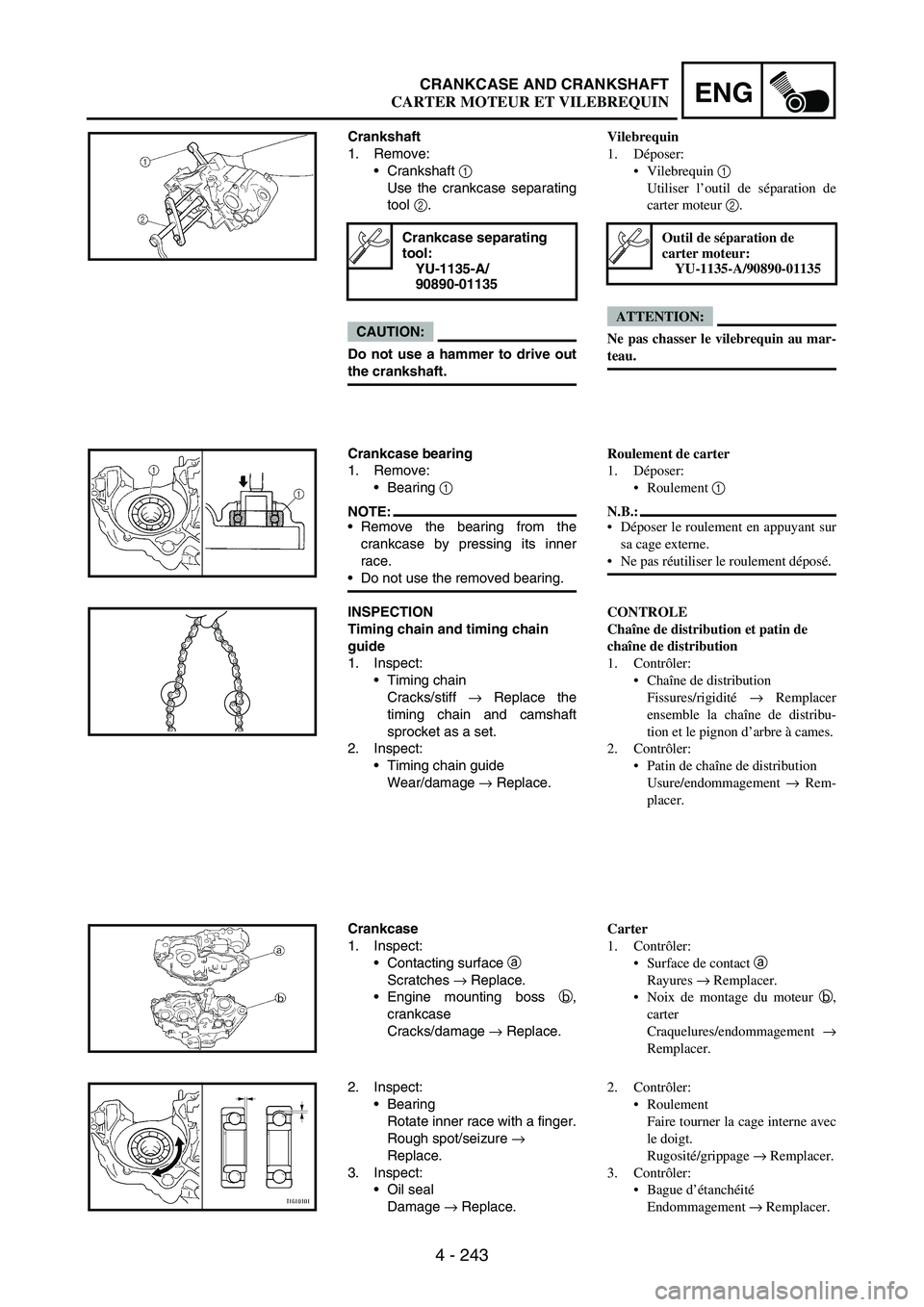

ENGCRANKCASE AND CRANKSHAFT
Crankshaft
1. Remove:
Crankshaft
1
Use the crankcase separating
tool
2.
CAUTION:
Do not use a hammer to drive out
the crankshaft.
Crankcase separating
tool:
YU-1135-A/
90890-01135
Crankcase bearing
1. Remove:
Bearing
1
NOTE:Remove the bearing from the
crankcase by pressing its inner
race.
Do not use the removed bearing.
INSPECTION
Timing chain and timing chain
guide
1. Inspect:
Timing chain
Cracks/stiff
→ Replace the
timing chain and camshaft
sprocket as a set.
2. Inspect:
Timing chain guide
Wear/damage
→ Replace.
Crankcase
1. Inspect:
Contacting surface
a
Scratches
→ Replace.
Engine mounting boss
b,
crankcase
Cracks/damage
→ Replace.
2. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure
→
Replace.
3. Inspect:
Oil seal
Damage
→ Replace.
Vilebrequin
1. Déposer:
Vilebrequin 1
Utiliser l’outil de séparation de
carter moteur 2.
ATTENTION:
Ne pas chasser le vilebrequin au mar-
teau.
Outil de séparation de
carter moteur:
YU-1135-A/90890-01135
Roulement de carter
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement en appuyant sur
sa cage externe.
Ne pas réutiliser le roulement déposé.
CONTROLE
Chaîne de distribution et patin de
chaîne de distribution
1. Contrôler:
Chaîne de distribution
Fissures/rigidité → Remplacer
ensemble la chaîne de distribu-
tion et le pignon d’arbre à cames.
2. Contrôler:
Patin de chaîne de distribution
Usure/endommagement → Rem-
placer.
Carter
1. Contrôler:
Surface de contact a
Rayures → Remplacer.
Noix de montage du moteur b,
carter
Craquelures/endommagement →
Remplacer.
2. Contrôler:
Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
3. Contrôler:
Bague d’étanchéité
Endommagement → Remplacer.
CARTER MOTEUR ET VILEBREQUIN
