YAMAHA WR 250F 2007 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2007, Model line: WR 250F, Model: YAMAHA WR 250F 2007Pages: 912, PDF Size: 23.95 MB
Page 131 of 912

2 - 38

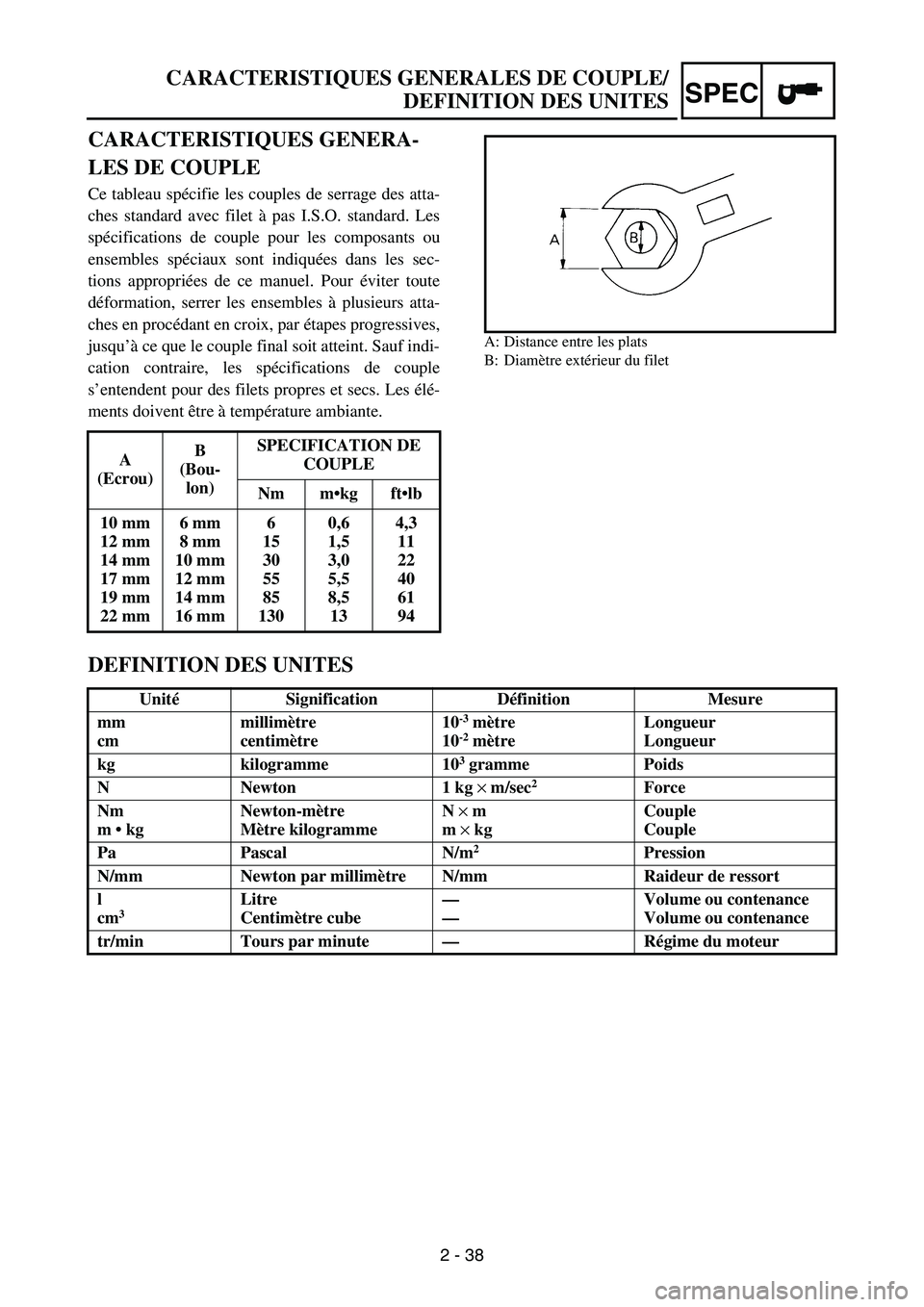

CARACTERISTIQUES GENERALES DE COUPLE/
DEFINITION DES UNITES
SPEC
CARACTERISTIQUES GENERA-
LES DE COUPLE
Ce tableau spécifie les couples de serrage des atta-
ches standard avec filet à pas I.S.O. standard. Les
spécifications de couple pour les composants ou
ensembles spéciaux sont indiquées dans les sec-
tions appropriées de ce manuel. Pour éviter toute
déformation, serrer les ensembles à plusieurs atta-
ches en procédant en croix, par étapes progressives,
jusqu’à ce que le couple final soit atteint. Sauf indi-
cation contraire, les spécifications de couple
s’entendent pour des filets propres et secs. Les élé-
ments doivent être à température ambiante.
A: Distance entre les plats
B: Diamètre extérieur du filet
DEFINITION DES UNITES
A
(Ecrou)B
(Bou-
lon)SPECIFICATION DE
COUPLE
Nm mkg ftlb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
UnitéSignification Définition Mesure
mm
cmmillimètre
centimètre10
-3 mètre
10-2 mètreLongueur
Longueur
kg kilogramme 10
3 gramme Poids
N Newton 1 kg ×
m/sec
2Force
Nm
m kgNewton-mètre
Mètre kilogrammeN ×
m
m ×
kgCouple
Couple
Pa Pascal N/m
2Pression
N/mm Newton par millimètre N/mm Raideur de ressort
l
cm
3 Litre
Centimètre cube—
—Volume ou contenance
Volume ou contenance
tr/min Tours par minute—Régime du moteur
Page 132 of 912

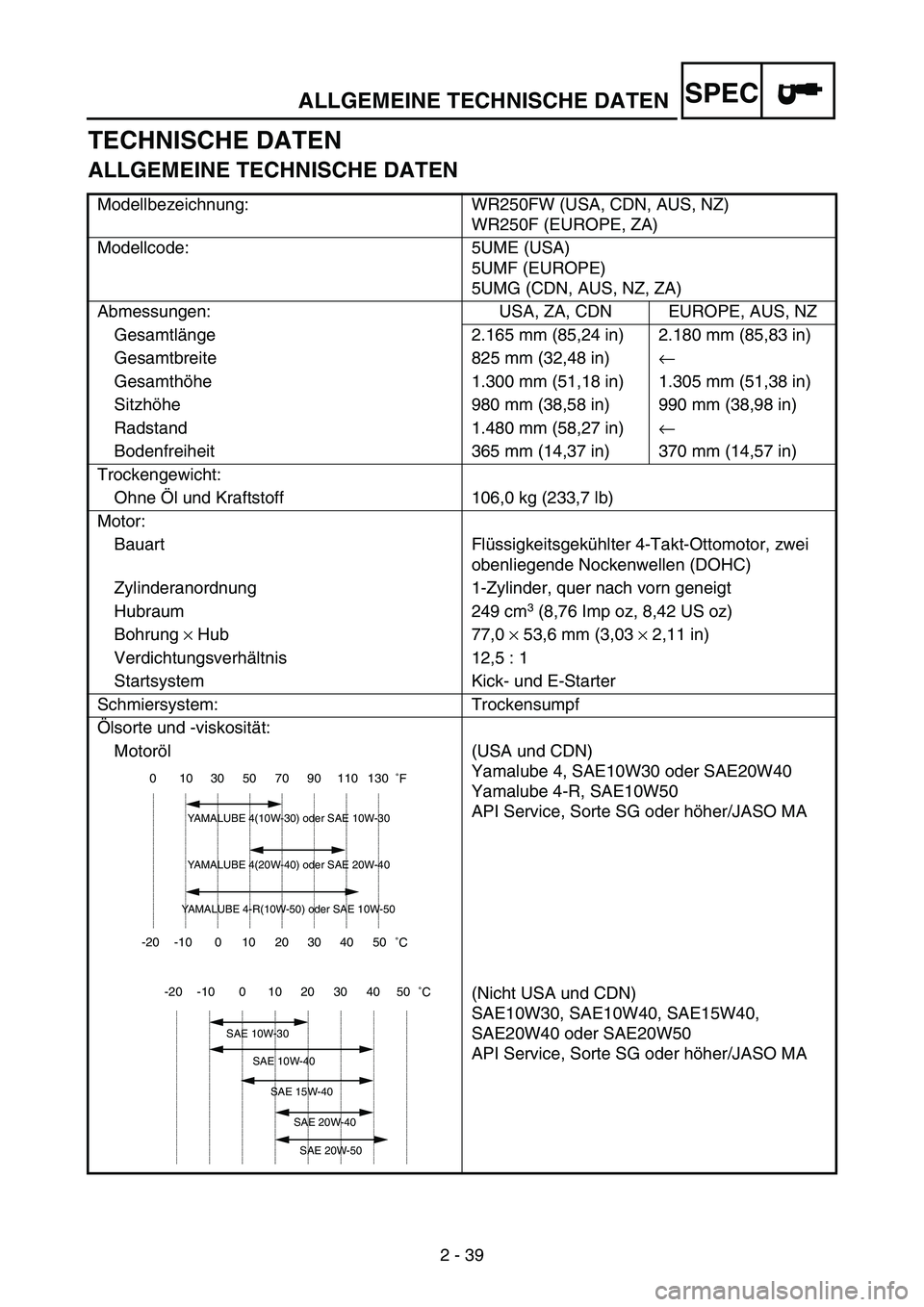

ALLGEMEINE TECHNISCHE DATEN
2 - 39
SPEC
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellbezeichnung: WR250FW (USA, CDN, AUS, NZ)
WR250F (EUROPE, ZA)
Modellcode: 5UME (USA)
5UMF (EUROPE)
5UMG (CDN, AUS, NZ, ZA)
Abmessungen: USA, ZA, CDN EUROPE, AUS, NZ
Gesamtlänge 2.165 mm (85,24 in) 2.180 mm (85,83 in)
Gesamtbreite 825 mm (32,48 in)←
Gesamthöhe 1.300 mm (51,18 in) 1.305 mm (51,38 in)
Sitzhöhe 980 mm (38,58 in) 990 mm (38,98 in)
Radstand 1.480 mm (58,27 in)←
Bodenfreiheit 365 mm (14,37 in) 370 mm (14,57 in)
Trockengewicht:
Ohne Öl und Kraftstoff 106,0 kg (233,7 lb)
Motor:
Bauart Flüssigkeitsgekühlter 4-Takt-Ottomotor, zwei
obenliegende Nockenwellen (DOHC)
Zylinderanordnung 1-Zylinder, quer nach vorn geneigt
Hubraum 249 cm
3 (8,76 Imp oz, 8,42 US oz)
Bohrung × Hub 77,0 × 53,6 mm (3,03 × 2,11 in)
Verdichtungsverhältnis 12,5 : 1
Startsystem Kick- und E-Starter
Schmiersystem: Trockensumpf
Ölsorte und -viskosität:
Motoröl (USA und CDN)
Yamalube 4, SAE10W30 oder SAE20W40
Yamalube 4-R, SAE10W50
API Service, Sorte SG oder höher/JASO MA
(Nicht USA und CDN)
SAE10W30, SAE10W40, SAE15W40,
SAE20W40 oder SAE20W50
API Service, Sorte SG oder höher/JASO MA
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) oder SAE 10W-30
YAMALUBE 4(20W-40) oder SAE 20W-40
YAMALUBE 4-R(10W-50) oder SAE 10W-50
2
Page 133 of 912

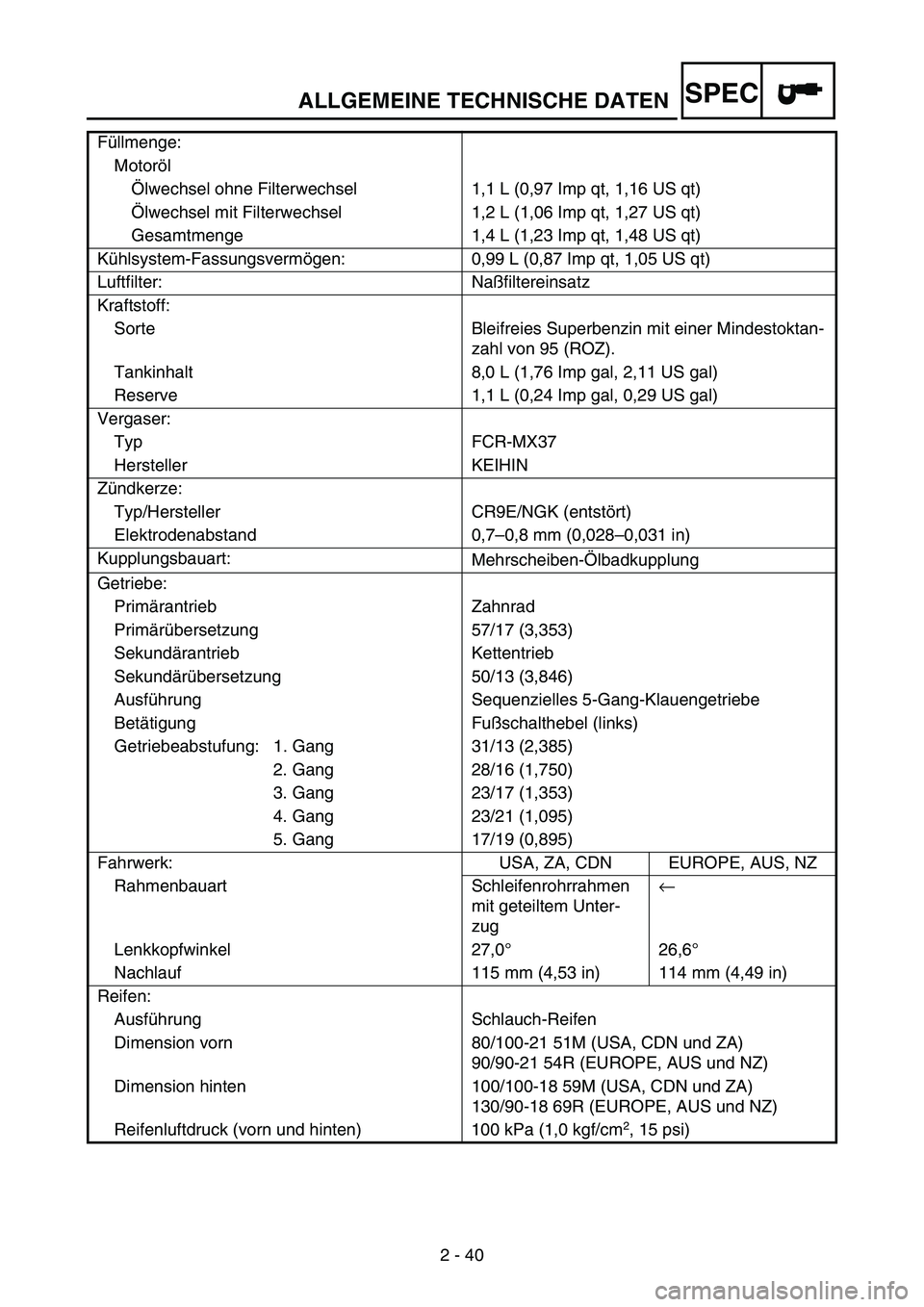

ALLGEMEINE TECHNISCHE DATEN
2 - 40
SPEC
Füllmenge:
Motoröl
Ölwechsel ohne Filterwechsel 1,1 L (0,97 Imp qt, 1,16 US qt)
Ölwechsel mit Filterwechsel 1,2 L (1,06 Imp qt, 1,27 US qt)
Gesamtmenge 1,4 L (1,23 Imp qt, 1,48 US qt)
Kühlsystem-Fassungsvermögen: 0,99 L (0,87 Imp qt, 1,05 US qt)
Luftfilter: Naßfiltereinsatz
Kraftstoff:
Sorte Bleifreies Superbenzin mit einer Mindestoktan-
zahl von 95 (ROZ).
Tankinhalt 8,0 L (1,76 Imp gal, 2,11 US gal)
Reserve 1,1 L (0,24 Imp gal, 0,29 US gal)
Vergaser:
Typ FCR-MX37
Hersteller KEIHIN
Zündkerze:
Typ/Hersteller CR9E/NGK (entstört)
Elektrodenabstand 0,7–0,8 mm (0,028–0,031 in)
Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
Getriebe:
Primärantrieb Zahnrad
Primärübersetzung 57/17 (3,353)
Sekundärantrieb Kettentrieb
Sekundärübersetzung 50/13 (3,846)
Ausführung Sequenzielles 5-Gang-Klauengetriebe
Betätigung Fußschalthebel (links)
Getriebeabstufung: 1. Gang 31/13 (2,385)
2. Gang 28/16 (1,750)
3. Gang 23/17 (1,353)
4. Gang 23/21 (1,095)
5. Gang 17/19 (0,895)
Fahrwerk: USA, ZA, CDN EUROPE, AUS, NZ
Rahmenbauart Schleifenrohrrahmen
mit geteiltem Unter-
zug←
Lenkkopfwinkel 27,0°26,6°
Nachlauf 115 mm (4,53 in) 114 mm (4,49 in)
Reifen:
Ausführung Schlauch-Reifen
Dimension vorn 80/100-21 51M (USA, CDN und ZA)
90/90-21 54R (EUROPE, AUS und NZ)
Dimension hinten 100/100-18 59M (USA, CDN und ZA)
130/90-18 69R (EUROPE, AUS und NZ)
Reifenluftdruck (vorn und hinten) 100 kPa (1,0 kgf/cm
2, 15 psi)
Page 134 of 912

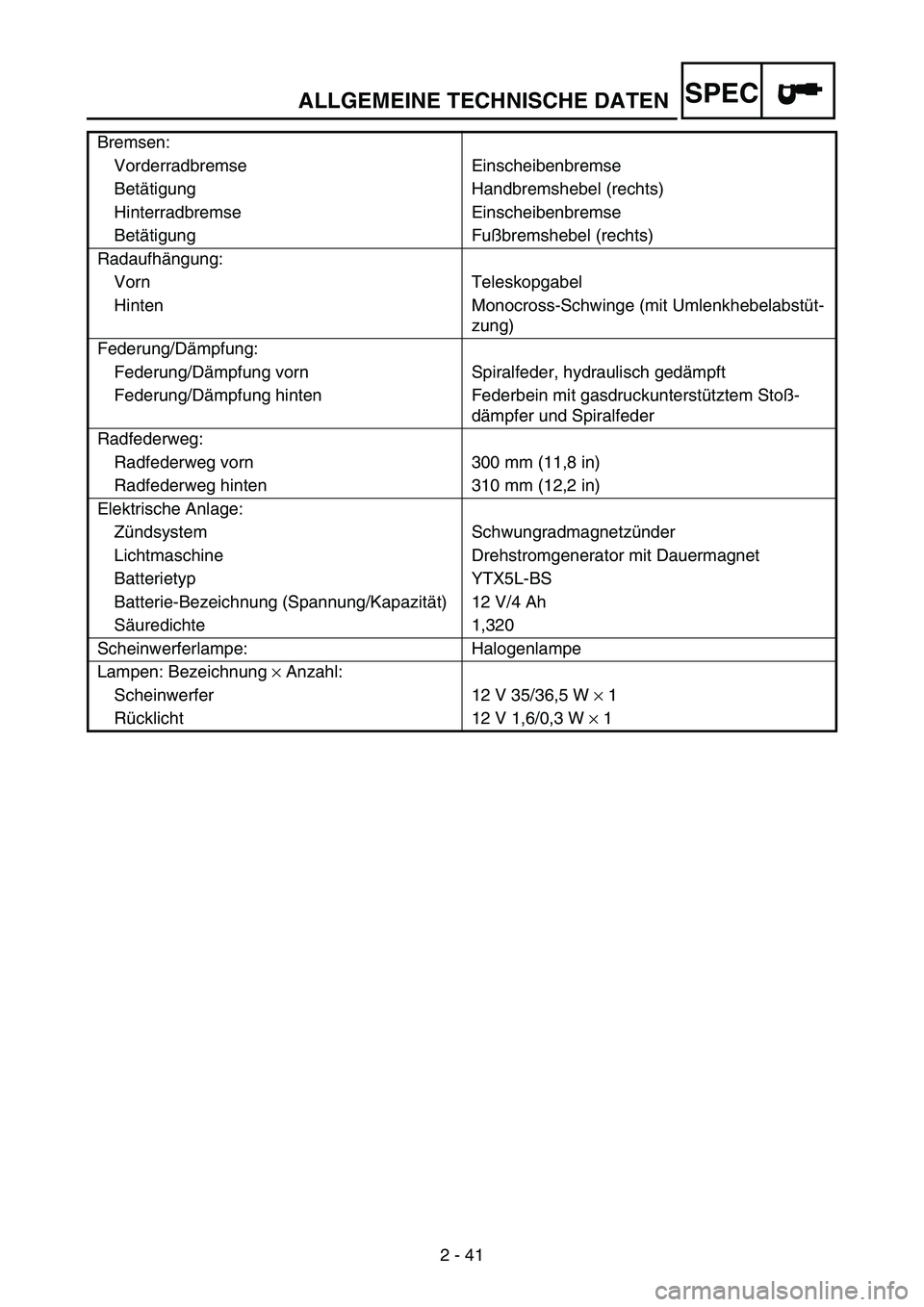

ALLGEMEINE TECHNISCHE DATEN
2 - 41
SPEC
Bremsen:
Vorderradbremse Einscheibenbremse
Betätigung Handbremshebel (rechts)
Hinterradbremse Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung:
Vorn Teleskopgabel
Hinten Monocross-Schwinge (mit Umlenkhebelabstüt-
zung)
Federung/Dämpfung:
Federung/Dämpfung vorn Spiralfeder, hydraulisch gedämpft
Federung/Dämpfung hinten Federbein mit gasdruckunterstütztem Stoß-
dämpfer und Spiralfeder
Radfederweg:
Radfederweg vorn 300 mm (11,8 in)
Radfederweg hinten 310 mm (12,2 in)
Elektrische Anlage:
Zündsystem Schwungradmagnetzünder
Lichtmaschine Drehstromgenerator mit Dauermagnet
Batterietyp YTX5L-BS
Batterie-Bezeichnung (Spannung/Kapazität) 12 V/4 Ah
Säuredichte 1,320
Scheinwerferlampe: Halogenlampe
Lampen: Bezeichnung × Anzahl:
Scheinwerfer 12 V 35/36,5 W × 1
Rücklicht 12 V 1,6/0,3 W × 1
Page 135 of 912

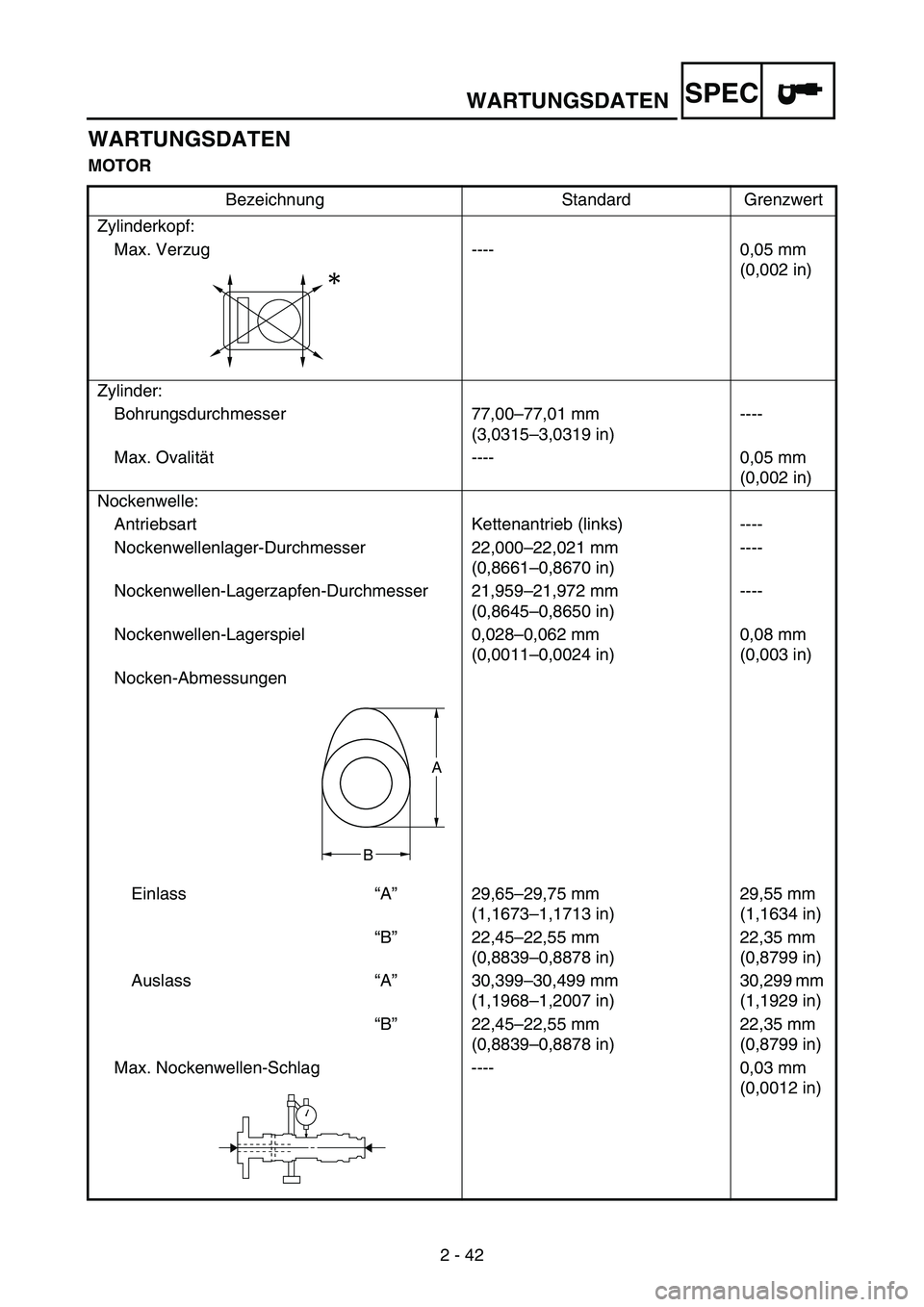

WARTUNGSDATEN
2 - 42
SPEC
WARTUNGSDATEN
MOTOR
Bezeichnung Standard Grenzwert
Zylinderkopf:
Max. Verzug ---- 0,05 mm
(0,002 in)
Zylinder:
Bohrungsdurchmesser 77,00–77,01 mm
(3,0315–3,0319 in)----
Max. Ovalität ---- 0,05 mm
(0,002 in)
Nockenwelle:
Antriebsart Kettenantrieb (links) ----
Nockenwellenlager-Durchmesser 22,000–22,021 mm
(0,8661–0,8670 in)----
Nockenwellen-Lagerzapfen-Durchmesser 21,959–21,972 mm
(0,8645–0,8650 in)----
Nockenwellen-Lagerspiel 0,028–0,062 mm
(0,0011–0,0024 in)0,08 mm
(0,003 in)
Nocken-Abmessungen
Einlass“A”29,65–29,75 mm
(1,1673–1,1713 in)29,55 mm
(1,1634 in)
“B”22,45–22,55 mm
(0,8839–0,8878 in)22,35 mm
(0,8799 in)
Auslass“A”30,399–30,499 mm
(1,1968–1,2007 in)30,299 mm
(1,1929 in)
“B”22,45–22,55 mm
(0,8839–0,8878 in)22,35 mm
(0,8799 in)
Max. Nockenwellen-Schlag ---- 0,03 mm
(0,0012 in)
A
B
Page 136 of 912

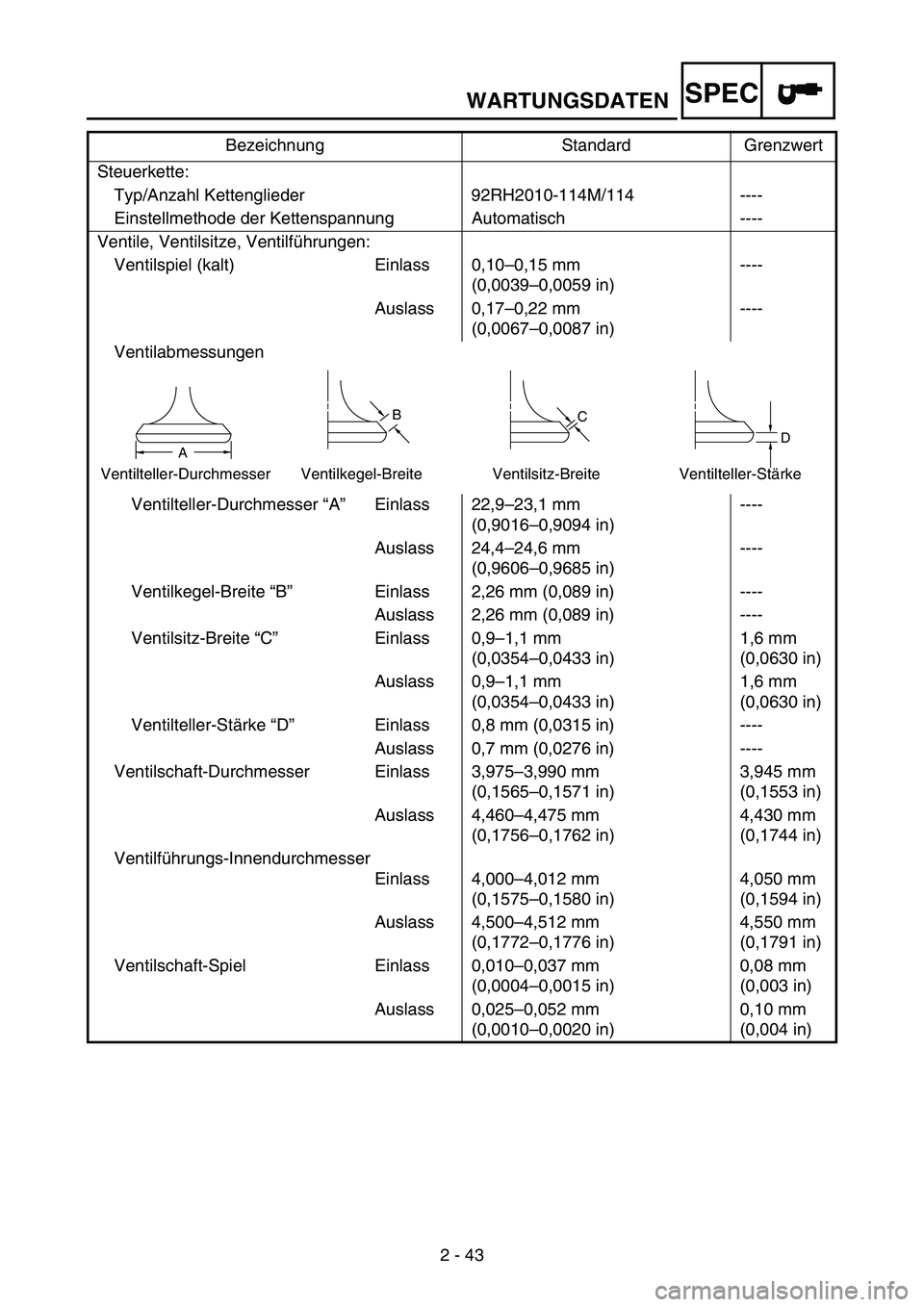

WARTUNGSDATEN
2 - 43
SPEC
Steuerkette:
Typ/Anzahl Kettenglieder 92RH2010-114M/114 ----
Einstellmethode der Kettenspannung Automatisch ----
Ventile, Ventilsitze, Ventilführungen:
Ventilspiel (kalt) Einlass 0,10–0,15 mm
(0,0039–0,0059 in)----
Auslass 0,17–0,22 mm
(0,0067–0,0087 in)----
Ventilabmessungen
Ventilteller-Durchmesser “A”Einlass 22,9–23,1 mm
(0,9016–0,9094 in)----
Auslass 24,4–24,6 mm
(0,9606–0,9685 in)----
Ventilkegel-Breite “B”Einlass 2,26 mm (0,089 in) ----
Auslass 2,26 mm (0,089 in) ----
Ventilsitz-Breite “C”Einlass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventilteller-Stärke “D”Einlass 0,8 mm (0,0315 in) ----
Auslass 0,7 mm (0,0276 in) ----
Ventilschaft-Durchmesser Einlass 3,975–3,990 mm
(0,1565–0,1571 in)3,945 mm
(0,1553 in)
Auslass 4,460–4,475 mm
(0,1756–0,1762 in)4,430 mm
(0,1744 in)
Ventilführungs-Innendurchmesser
Einlass 4,000–4,012 mm
(0,1575–0,1580 in)4,050 mm
(0,1594 in)
Auslass 4,500–4,512 mm
(0,1772–0,1776 in)4,550 mm
(0,1791 in)
Ventilschaft-Spiel Einlass 0,010–0,037 mm
(0,0004–0,0015 in)0,08 mm
(0,003 in)
Auslass 0,025–0,052 mm
(0,0010–0,0020 in)0,10 mm
(0,004 in) Bezeichnung Standard Grenzwert
BC
DA
Ventilteller-Durchmesser Ventilkegel-Breite Ventilsitz-Breite Ventilteller-Stärke
Page 137 of 912

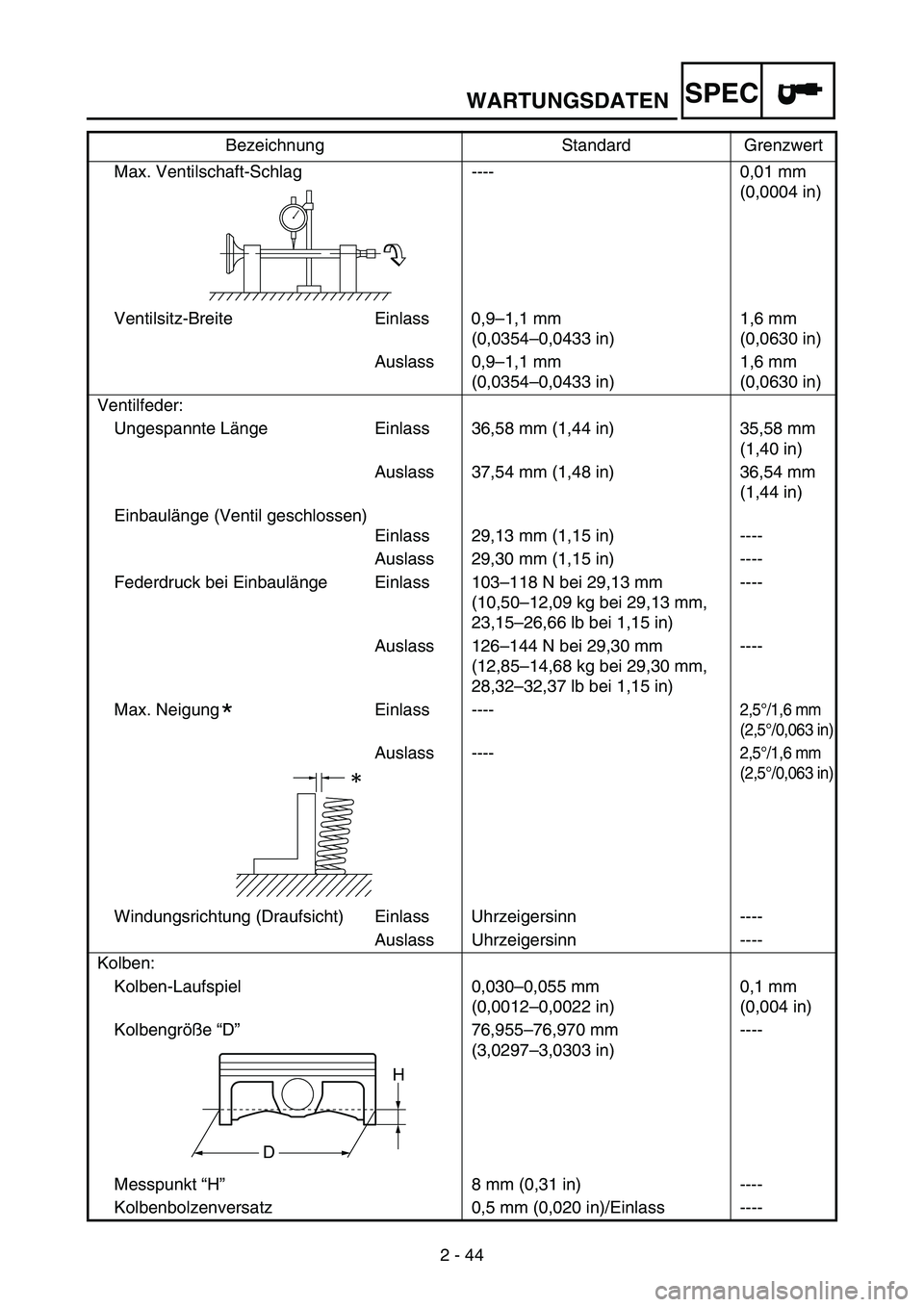

WARTUNGSDATEN
2 - 44
SPEC
Max. Ventilschaft-Schlag ---- 0,01 mm
(0,0004 in)
Ventilsitz-Breite Einlass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventilfeder:
Ungespannte Länge Einlass 36,58 mm (1,44 in) 35,58 mm
(1,40 in)
Auslass 37,54 mm (1,48 in) 36,54 mm
(1,44 in)
Einbaulänge (Ventil geschlossen)
Einlass 29,13 mm (1,15 in) ----
Auslass 29,30 mm (1,15 in) ----
Federdruck bei Einbaulänge Einlass 103–118 N bei 29,13 mm
(10,50–12,09 kg bei 29,13 mm,
23,15–26,66 lb bei 1,15 in)----
Auslass 126–144 N bei 29,30 mm
(12,85–14,68 kg bei 29,30 mm,
28,32–32,37 lb bei 1,15 in)----
Max. Neigung Einlass ----
2,5°/1,6 mm
(2,5°/0,063 in)
Auslass ----2,5°/1,6 mm
(2,5°/0,063 in)
Windungsrichtung (Draufsicht) Einlass Uhrzeigersinn ----
Auslass Uhrzeigersinn ----
Kolben:
Kolben-Laufspiel 0,030–0,055 mm
(0,0012–0,0022 in)0,1 mm
(0,004 in)
Kolbengröße “D”76,955–76,970 mm
(3,0297–3,0303 in)----
Messpunkt “H”8 mm (0,31 in) ----
Kolbenbolzenversatz 0,5 mm (0,020 in)/Einlass ----Bezeichnung Standard Grenzwert
*
H
D
Page 138 of 912

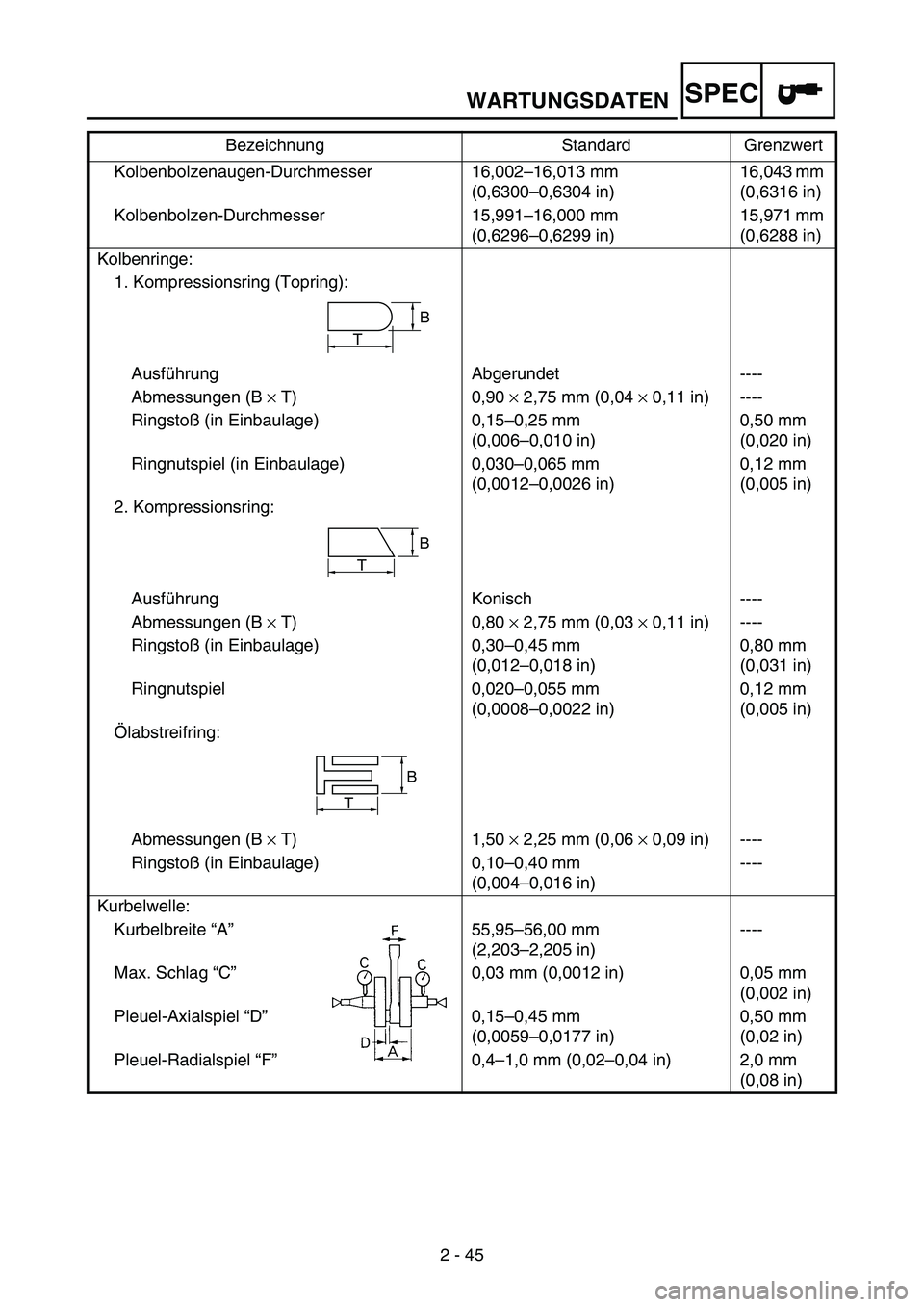

WARTUNGSDATEN
2 - 45
SPEC
Kolbenbolzenaugen-Durchmesser 16,002–16,013 mm
(0,6300–0,6304 in)16,043 mm
(0,6316 in)
Kolbenbolzen-Durchmesser 15,991–16,000 mm
(0,6296–0,6299 in)15,971 mm
(0,6288 in)
Kolbenringe:
1. Kompressionsring (Topring):
Ausführung Abgerundet ----
Abmessungen (B × T) 0,90 × 2,75 mm (0,04 × 0,11 in) ----
Ringstoß (in Einbaulage) 0,15–0,25 mm
(0,006–0,010 in)0,50 mm
(0,020 in)
Ringnutspiel (in Einbaulage) 0,030–0,065 mm
(0,0012–0,0026 in)0,12 mm
(0,005 in)
2. Kompressionsring:
Ausführung Konisch ----
Abmessungen (B × T) 0,80 × 2,75 mm (0,03 × 0,11 in) ----
Ringstoß (in Einbaulage) 0,30–0,45 mm
(0,012–0,018 in)0,80 mm
(0,031 in)
Ringnutspiel 0,020–0,055 mm
(0,0008–0,0022 in)0,12 mm
(0,005 in)
Ölabstreifring:
Abmessungen (B × T) 1,50 × 2,25 mm (0,06 × 0,09 in) ----
Ringstoß (in Einbaulage) 0,10–0,40 mm
(0,004–0,016 in)----
Kurbelwelle:
Kurbelbreite “A”55,95–56,00 mm
(2,203–2,205 in)----
Max. Schlag “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Pleuel-Axialspiel “D”0,15–0,45 mm
(0,0059–0,0177 in)0,50 mm
(0,02 in)
Pleuel-Radialspiel “F”0,4–1,0 mm (0,02–0,04 in) 2,0 mm
(0,08 in) Bezeichnung Standard Grenzwert
T
B
B
T
B
T
Page 139 of 912

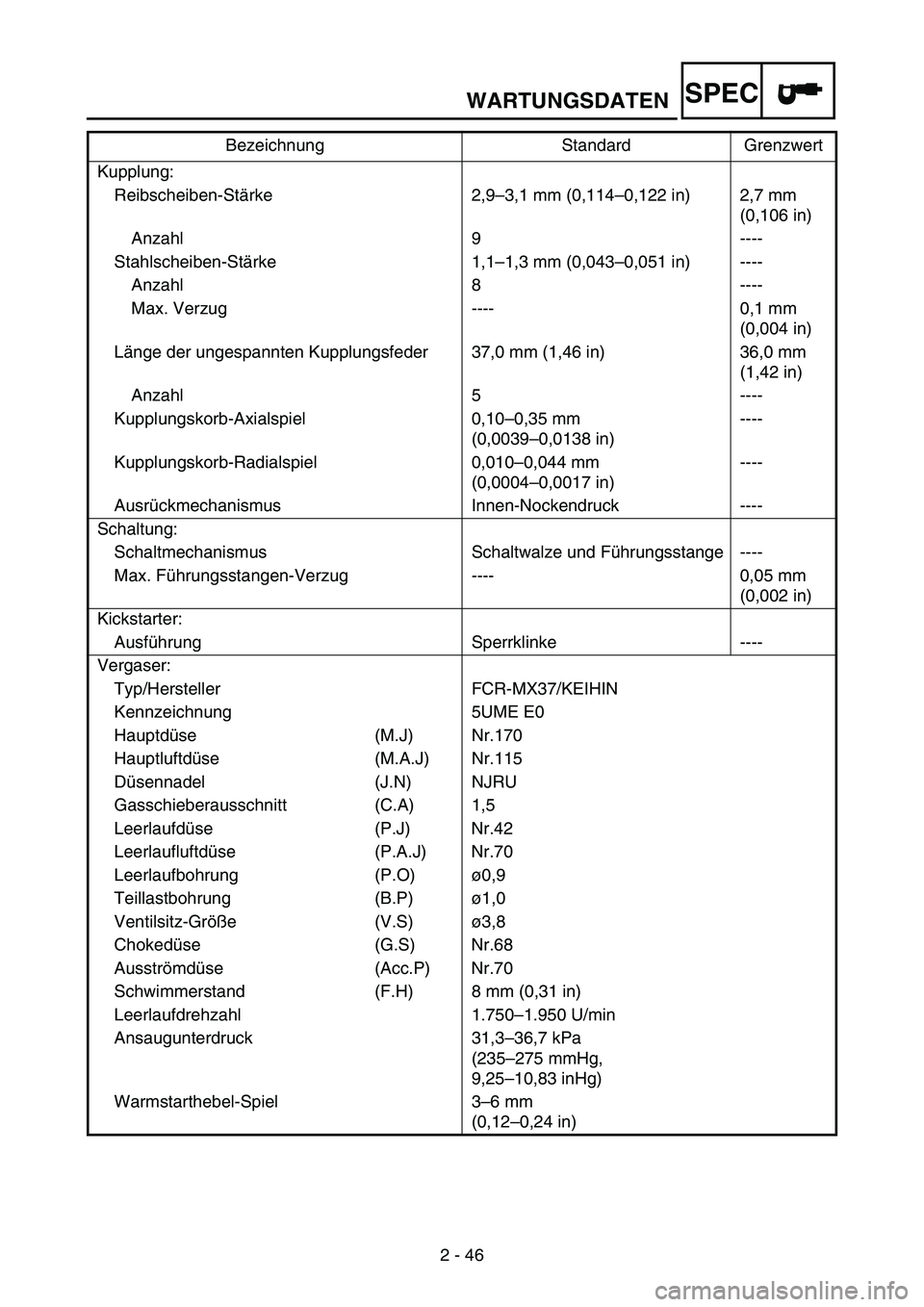

WARTUNGSDATEN
2 - 46
SPEC
Kupplung:
Reibscheiben-Stärke 2,9–3,1 mm (0,114–0,122 in) 2,7 mm
(0,106 in)
Anzahl 9 ----
Stahlscheiben-Stärke 1,1–1,3 mm (0,043–0,051 in) ----
Anzahl 8 ----
Max. Verzug ---- 0,1 mm
(0,004 in)
Länge der ungespannten Kupplungsfeder 37,0 mm (1,46 in) 36,0 mm
(1,42 in)
Anzahl 5 ----
Kupplungskorb-Axialspiel 0,10–0,35 mm
(0,0039–0,0138 in)----
Kupplungskorb-Radialspiel 0,010–0,044 mm
(0,0004–0,0017 in)----
Ausrückmechanismus Innen-Nockendruck ----
Schaltung:
Schaltmechanismus Schaltwalze und Führungsstange ----
Max. Führungsstangen-Verzug ---- 0,05 mm
(0,002 in)
Kickstarter:
Ausführung Sperrklinke ----
Vergaser:
Typ/Hersteller FCR-MX37/KEIHIN
Kennzeichnung 5UME E0
Hauptdüse (M.J) Nr.170
Hauptluftdüse (M.A.J) Nr.115
Düsennadel (J.N) NJRU
Gasschieberausschnitt (C.A) 1,5
Leerlaufdüse (P.J) Nr.42
Leerlaufluftdüse (P.A.J) Nr.70
Leerlaufbohrung (P.O)ø0,9
Teillastbohrung (B.P)ø1,0
Ventilsitz-Größe (V.S)ø3,8
Chokedüse (G.S) Nr.68
Ausströmdüse (Acc.P) Nr.70
Schwimmerstand (F.H) 8 mm (0,31 in)
Leerlaufdrehzahl 1.750–1.950 U/min
Ansaugunterdruck 31,3–36,7 kPa
(235–275 mmHg,
9,25–10,83 inHg)
Warmstarthebel-Spiel 3–6 mm
(0,12–0,24 in) Bezeichnung Standard Grenzwert
Page 140 of 912

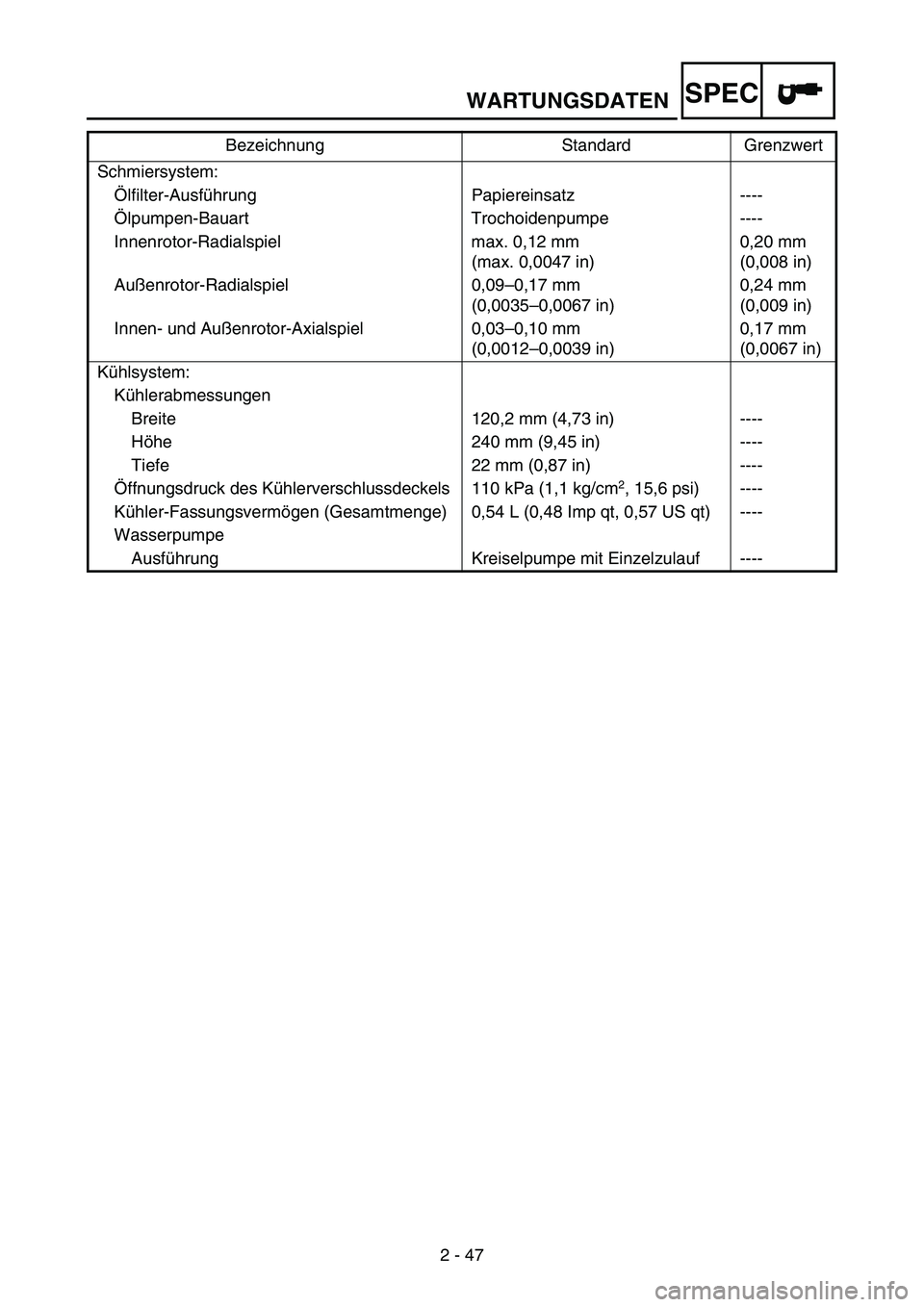

WARTUNGSDATEN
2 - 47
SPEC
Schmiersystem:
Ölfilter-Ausführung Papiereinsatz ----
Ölpumpen-Bauart Trochoidenpumpe ----
Innenrotor-Radialspiel max. 0,12 mm
(max. 0,0047 in)0,20 mm
(0,008 in)
Außenrotor-Radialspiel 0,09–0,17 mm
(0,0035–0,0067 in)0,24 mm
(0,009 in)
Innen- und Außenrotor-Axialspiel 0,03–0,10 mm
(0,0012–0,0039 in)0,17 mm
(0,0067 in)
Kühlsystem:
Kühlerabmessungen
Breite 120,2 mm (4,73 in) ----
Höhe 240 mm (9,45 in) ----
Tiefe 22 mm (0,87 in) ----
Öffnungsdruck des Kühlerverschlussdeckels 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Kühler-Fassungsvermögen (Gesamtmenge) 0,54 L (0,48 Imp qt, 0,57 US qt) ----
Wasserpumpe
Ausführung Kreiselpumpe mit Einzelzulauf ----Bezeichnung Standard Grenzwert
