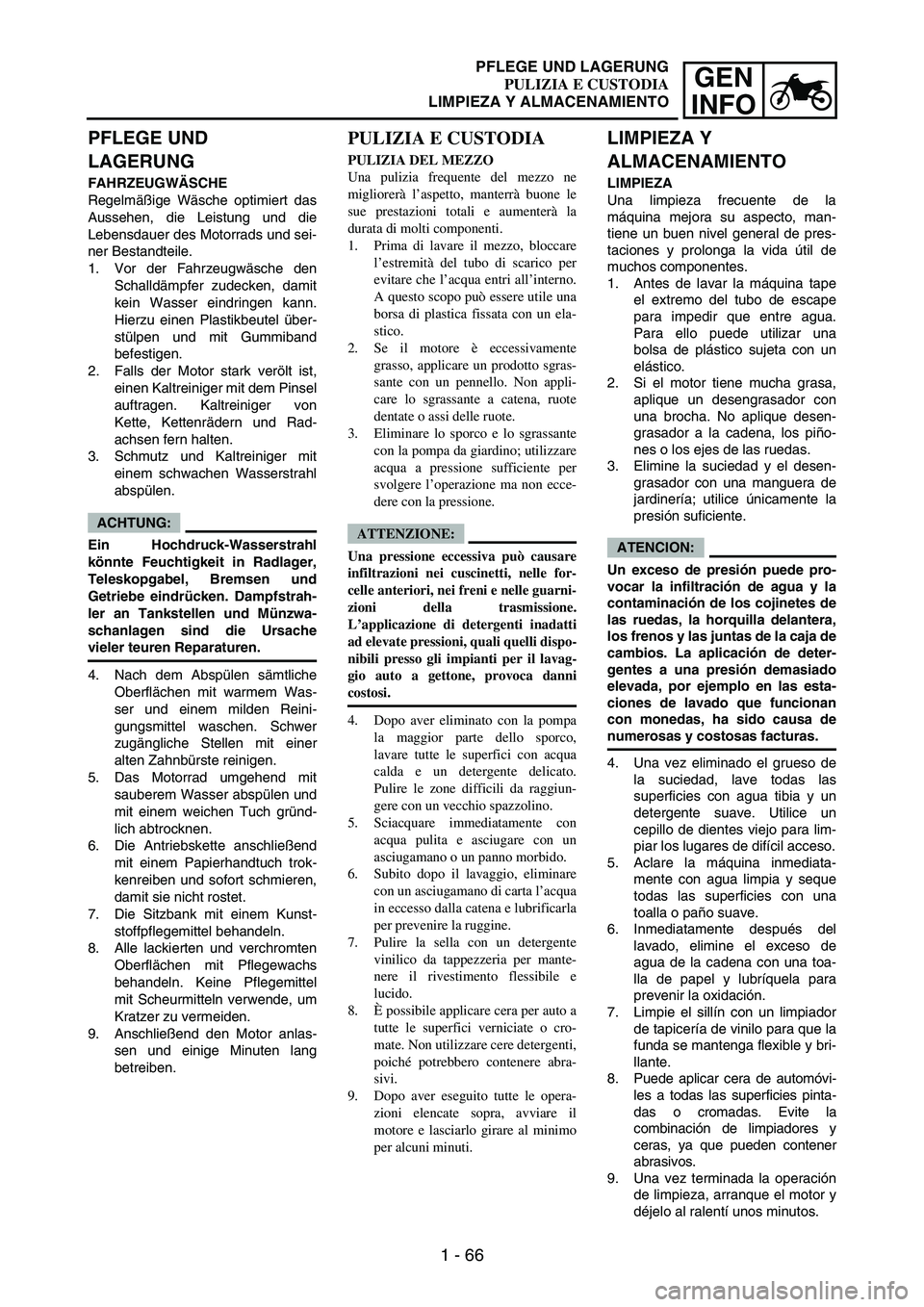

1 - 66
GEN
INFO
PFLEGE UND
LAGERUNG
FAHRZEUGWÄSCHE
Regelmäßige Wäsche optimiert das
Aussehen, die Leistung und die
Lebensdauer des Motorrads und sei-
ner Bestandteile.
1. Vor der Fahrzeugwäsche den
Schalldämpfer zudecken, damit
kein Wasser eindringen kann.
Hierzu einen Plastikbeutel über-
stülpen und mit Gummiband
befestigen.
2. Falls der Motor stark verölt ist,
einen Kaltreiniger mit dem Pinsel
auftragen. Kaltreiniger von
Kette, Kettenrädern und Rad-
achsen fern halten.
3. Schmutz und Kaltreiniger mit
einem schwachen Wasserstrahl
abspülen.
ACHTUNG:
Ein Hochdruck-Wasserstrahl
könnte Feuchtigkeit in Radlager,
Teleskopgabel, Bremsen und
Getriebe eindrücken. Dampfstrah-
ler an Tankstellen und Münzwa-
schanlagen sind die Ursache
vieler teuren Reparaturen.
4. Nach dem Abspülen sämtliche
Oberflächen mit warmem Was-
ser und einem milden Reini-
gungsmittel waschen. Schwer
zugängliche Stellen mit einer
alten Zahnbürste reinigen.
5. Das Motorrad umgehend mit
sauberem Wasser abspülen und
mit einem weichen Tuch gründ-
lich abtrocknen.
6. Die Antriebskette anschließend
mit einem Papierhandtuch trok-
kenreiben und sofort schmieren,
damit sie nicht rostet.
7. Die Sitzbank mit einem Kunst-
stoffpflegemittel behandeln.
8. Alle lackierten und verchromten
Oberflächen mit Pflegewachs
behandeln. Keine Pflegemittel
mit Scheurmitteln verwende, um
Kratzer zu vermeiden.
9. Anschließend den Motor anlas-
sen und einige Minuten lang
betreiben.
PULIZIA E CUSTODIA
PULIZIA DEL MEZZO
Una pulizia frequente del mezzo ne
migliorerà l’aspetto, manterrà buone le
sue prestazioni totali e aumenterà la
durata di molti componenti.
1. Prima di lavare il mezzo, bloccare
l’estremità del tubo di scarico per
evitare che l’acqua entri all’interno.
A questo scopo può essere utile una
borsa di plastica fissata con un ela-
stico.
2. Se il motore è eccessivamente
grasso, applicare un prodotto sgras-
sante con un pennello. Non appli-
care lo sgrassante a catena, ruote
dentate o assi delle ruote.
3. Eliminare lo sporco e lo sgrassante
con la pompa da giardino; utilizzare
acqua a pressione sufficiente per
svolgere l’operazione ma non ecce-
dere con la pressione.
ATTENZIONE:
Una pressione eccessiva può causare
infiltrazioni nei cuscinetti, nelle for-
celle anteriori, nei freni e nelle guarni-
zioni della trasmissione.
L’applicazione di detergenti inadatti
ad elevate pressioni, quali quelli dispo-
nibili presso gli impianti per il lavag-
gio auto a gettone, provoca danni
costosi.
4. Dopo aver eliminato con la pompa
la maggior parte dello sporco,
lavare tutte le superfici con acqua
calda e un detergente delicato.
Pulire le zone difficili da raggiun-
gere con un vecchio spazzolino.
5. Sciacquare immediatamente con
acqua pulita e asciugare con un
asciugamano o un panno morbido.
6. Subito dopo il lavaggio, eliminare
con un asciugamano di carta l’acqua
in eccesso dalla catena e lubrificarla
per prevenire la ruggine.
7. Pulire la sella con un detergente
vinilico da tappezzeria per mante-
nere il rivestimento flessibile e
lucido.
8.È possibile applicare cera per auto a
tutte le superfici verniciate o cro-
mate. Non utilizzare cere detergenti,
poiché potrebbero contenere abra-
sivi.
9. Dopo aver eseguito tutte le opera-
zioni elencate sopra, avviare il
motore e lasciarlo girare al minimo
per alcuni minuti.
LIMPIEZA Y
ALMACENAMIENTO
LIMPIEZA
Una limpieza frecuente de la
máquina mejora su aspecto, man-
tiene un buen nivel general de pres-
taciones y prolonga la vida útil de
muchos componentes.
1. Antes de lavar la máquina tape
el extremo del tubo de escape
para impedir que entre agua.
Para ello puede utilizar una
bolsa de plástico sujeta con un
elástico.
2. Si el motor tiene mucha grasa,
aplique un desengrasador con
una brocha. No aplique desen-
grasador a la cadena, los piño-
nes o los ejes de las ruedas.
3. Elimine la suciedad y el desen-
grasador con una manguera de
jardinería; utilice únicamente la
presión suficiente.
ATENCION:
Un exceso de presión puede pro-
vocar la infiltración de agua y la
contaminación de los cojinetes de
las ruedas, la horquilla delantera,
los frenos y las juntas de la caja de
cambios. La aplicación de deter-
gentes a una presión demasiado
elevada, por ejemplo en las esta-
ciones de lavado que funcionan
con monedas, ha sido causa de
numerosas y costosas facturas.
4. Una vez eliminado el grueso de
la suciedad, lave todas las
superficies con agua tibia y un
detergente suave. Utilice un
cepillo de dientes viejo para lim-
piar los lugares de difícil acceso.
5. Aclare la máquina inmediata-
mente con agua limpia y seque
todas las superficies con una
toalla o paño suave.
6. Inmediatamente después del
lavado, elimine el exceso de
agua de la cadena con una toa-
lla de papel y lubríquela para
prevenir la oxidación.
7. Limpie el sillín con un limpiador
de tapicería de vinilo para que la
funda se mantenga flexible y bri-
llante.
8. Puede aplicar cera de automóvi-
les a todas las superficies pinta-
das o cromadas. Evite la
combinación de limpiadores y
ceras, ya que pueden contener
abrasivos.
9. Una vez terminada la operación
de limpieza, arranque el motor y
déjelo al ralentí unos minutos.
PFLEGE UND LAGERUNG
PULIZIA E CUSTODIA
LIMPIEZA Y ALMACENAMIENTO

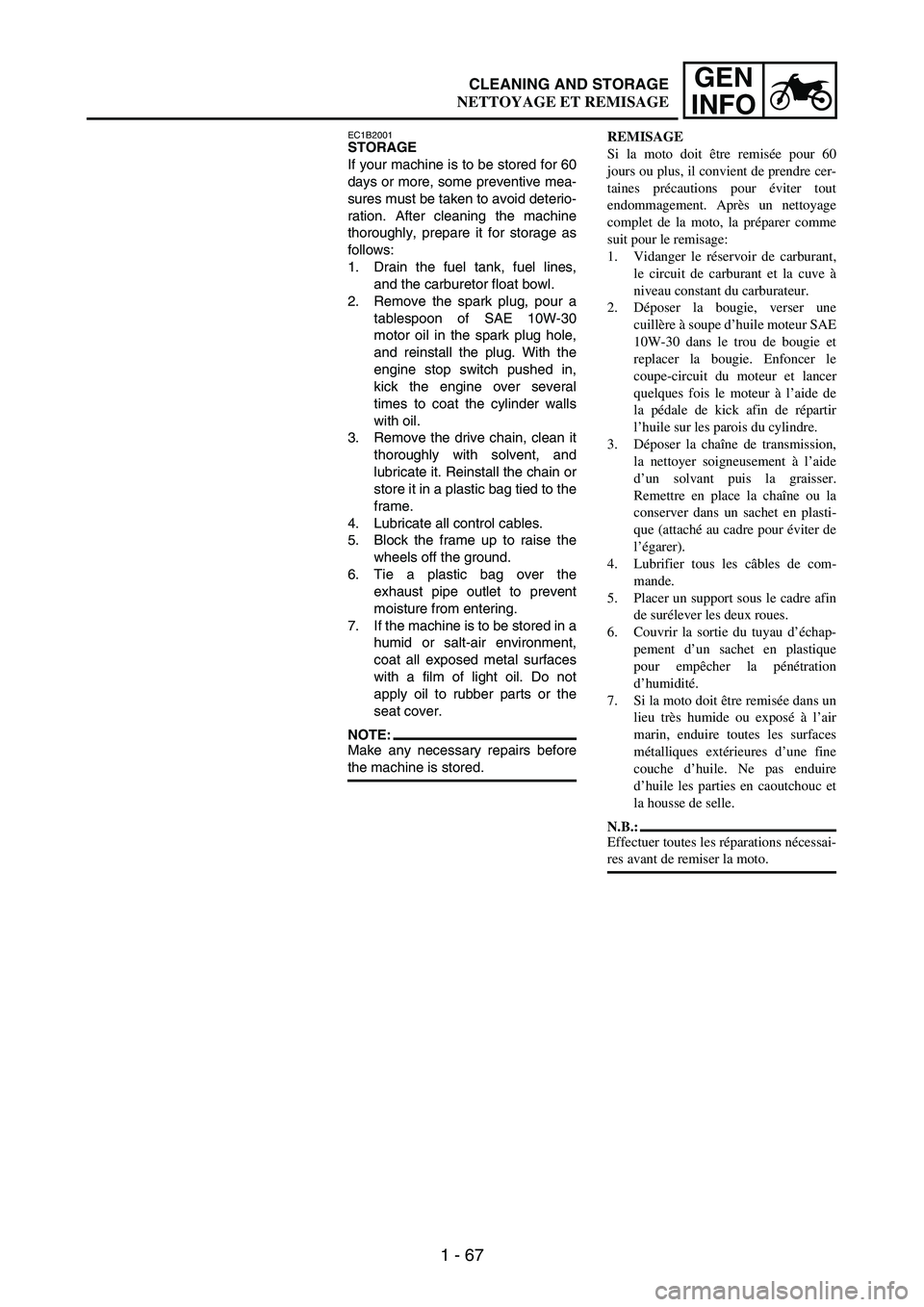

1 - 67
GEN
INFO
EC1B2001STORAGE
If your machine is to be stored for 60
days or more, some preventive mea-
sures must be taken to avoid deterio-
ration. After cleaning the machine
thoroughly, prepare it for storage as
follows:
1. Drain the fuel tank, fuel lines,
and the carburetor float bowl.
2. Remove the spark plug, pour a
tablespoon of SAE 10W-30
motor oil in the spark plug hole,
and reinstall the plug. With the
engine stop switch pushed in,
kick the engine over several
times to coat the cylinder walls
with oil.
3. Remove the drive chain, clean it
thoroughly with solvent, and
lubricate it. Reinstall the chain or
store it in a plastic bag tied to the
frame.
4. Lubricate all control cables.
5. Block the frame up to raise the
wheels off the ground.
6. Tie a plastic bag over the
exhaust pipe outlet to prevent
moisture from entering.
7. If the machine is to be stored in a
humid or salt-air environment,
coat all exposed metal surfaces
with a film of light oil. Do not
apply oil to rubber parts or the
seat cover.
NOTE:Make any necessary repairs before
the machine is stored.REMISAGE
Si la moto doit être remisée pour 60
jours ou plus, il convient de prendre cer-
taines précautions pour éviter tout
endommagement. Après un nettoyage
complet de la moto, la préparer comme
suit pour le remisage:
1. Vidanger le réservoir de carburant,
le circuit de carburant et la cuve à
niveau constant du carburateur.
2. Déposer la bougie, verser une
cuillère à soupe d’huile moteur SAE
10W-30 dans le trou de bougie et
replacer la bougie. Enfoncer le
coupe-circuit du moteur et lancer
quelques fois le moteur à l’aide de
la pédale de kick afin de répartir
l’huile sur les parois du cylindre.
3. Déposer la chaîne de transmission,
la nettoyer soigneusement à l’aide
d’un solvant puis la graisser.
Remettre en place la chaîne ou la
conserver dans un sachet en plasti-
que (attaché au cadre pour éviter de
l’égarer).
4. Lubrifier tous les câbles de com-
mande.
5. Placer un support sous le cadre afin
de surélever les deux roues.
6. Couvrir la sortie du tuyau d’échap-
pement d’un sachet en plastique
pour empêcher la pénétration
d’humidité.
7. Si la moto doit être remisée dans un
lieu très humide ou exposé à l’air
marin, enduire toutes les surfaces
métalliques extérieures d’une fine
couche d’huile. Ne pas enduire
d’huile les parties en caoutchouc et
la housse de selle.
N.B.:
Effectuer toutes les réparations nécessai-
res avant de remiser la moto.
CLEANING AND STORAGE
NETTOYAGE ET REMISAGE

1 - 68
GEN
INFO
LAGERUNG
Soll das Motorrad länger als 60 Tage
gelagert werden, sind gewisse
Schutzmaßnahmen notwendig. Das
Motorrad nach der Wäsche, wie
nachfolgend beschrieben, auf die
Lagerung vorbereiten:
1. Das Benzin aus dem Kraftstoff-
tank ablassen und den Verga-
ser entleeren.
2. Die Zündkerze herausdrehen,
einen Esslöffel SAE 10W-30-
Motoröl in die Zündkerzenboh-
rung gießen und die Zündkerze
wieder eindrehen. Bei betätig-
tem Motorstoppschalter mehr-
mals den Kickstarterhebel
durchtreten, um die Zylinder-
wandungen mit Öl zu bedecken.
3. Die Antriebskette abnehmen,
gründlich reinigen und anschlie-
ßend schmieren. Die Kette mon-
tieren oder in einem am Rahmen
angebundenen Plastikbeutel
aufbewahren.
4. Sämtliche Seilzüge ölen.
5. Das Motorrad so abstützen,
dass die Räder sich frei drehen
lassen.
6. Einen Plastikbeutel über die
Schalldämpferöffnung binden,
damit keine Feuchtigkeit ein-
dringt.
7. Ist der Lagerort feucht oder salz-
haltig, sämtliche Metallflächen
mit Sprühöl behandeln. Öl von
Gummiteilen und der Sitzbank
fern halten.
HINWEIS:
Anfallende Reparaturen oder Inspek-
tion vor der Stilllegung ausführen.CUSTODIA DEL MEZZO
Se il mezzo rimane inutilizzato per ses-
santa o più giorni, occorre adottare
alcune misure precauzionali per evitarne
il deterioramento. Dopo averlo accurata-
mente pulito, eseguire le seguenti opera-
zioni prima di riporlo:
1. Scaricare il serbatoio, i condotti del
carburante e la vaschetta galleg-
giante del carburatore.
2. Rimuovere la candela d’accensione,
versare un cucchiaio di olio per
motori SAE 10W-30 nel foro della
candela e reinstallarla. Dopo aver
premuto l’interruttore di arresto
motore, rovesciare il motore diverse
volte per distribuire l’olio sulle
pareti del cilindro.
3. Rimuovere la catena di trasmis-
sione, pulirla accuratamente con un
solvente e lubrificarla. Installare
nuovamente la catena o riporla in
una borsa di plastica legata al telaio.
4. Lubrificare tutti i cavi dei comandi.
5. Bloccare il telaio per sollevare le
ruote da terra.
6. Fissare una borsa di plastica
all’estremità del tubo di scarico per
evitare l’infiltrazione di umidità.
7. Se si ripone il mezzo in un ambiente
umido o ricco di sale, coprire tutte
le superfici metalliche esposte con
un sottile strato di olio leggero. Non
applicare olio alle parti in gomma o
al rivestimento della sella.
NOTA:
Eseguire tutte le riparazioni necessarie
prima di riporre il mezzo. ALMACENAMIENTO
Si va a dejar la máquina guardada
durante 60 días o más, debe adoptar
algunas medidas preventivas a fin de
evitar su deterioro. Después de lim-
piar a fondo la máquina, prepárela
para su almacenamiento del modo
siguiente:
1. Vacíe el depósito de combusti-
ble, los tubos de combustible y
la cubeta del flotador del carbu-
rador.
2. Extraiga la bujía, vierta una
cucharada sopera de aceite de
motor SAE 10W-30 en el cilindro
por el orificio de la bujía y vuelva
a colocar esta. Con el interruptor
de paro del motor pulsado,
accione el pedal de arranque
varias veces para que aceite se
reparta por las paredes del cilin-
dro.
3. Desmonte la cadena de transmi-
sión, límpiela a fondo con disol-
vente y lubríquela. Vuelva a
montar la cadena o guárdela en
una bolsa de plástico sujeta al
bastidor.
4. Lubrique todos los cables de
control.
5. Eleve el bastidor y sujételo para
que las ruedas queden levanta-
das del suelo.
6. Cubra la salida del tubo de
escape con una bolsa de plás-
tico para impedir que entre
humedad.
7. Si la máquina debe permanecer
almacenada en un ambiente
húmedo o salado, aplique una
capa fina de aceite ligero a todas
las superficies de metal expues-
tas. No aplique aceite a las pie-
zas de goma o a la funda del
sillín.
NOTA:
Efectúe todas las reparaciones nece-
sarias antes de guardar la máquina.
PFLEGE UND LAGERUNG
PULIZIA E CUSTODIA
LIMPIEZA Y ALMACENAMIENTO

GENERAL SPECIFICATIONS
2 - 1
SPEC
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: WR250FW (USA, CDN, AUS, NZ)
WR250F (EUROPE, ZA)
Model code number: 5UME (USA)
5UMF (EUROPE)
5UMG (CDN, AUS, NZ, ZA)
Dimensions: USA, ZA, CDN EUROPE, AUS, NZ
Overall length 2,165 mm (85.24 in) 2,180 mm (85.83 in)
Overall width 825 mm (32.48 in)←
Overall height 1,300 mm (51.18 in) 1,305 mm (51.38 in)
Seat height 980 mm (38.58 in) 990 mm (38.98 in)
Wheelbase 1,480 mm (58.27 in)←
Minimum ground clearance 365 mm (14.37 in) 370 mm (14.57 in)
Dry weight:
Without oil and fuel 106.0 kg (233.7 lb)
Engine:
Engine type Liquid cooled 4-stroke, DOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 249 cm
3 (8.76 Imp oz, 8.42 US oz)
Bore × stroke 77.0 × 53.6 mm (3.03 × 2.11 in)
Compression ratio 12.5 : 1
Kick and electric starter
Starting system
Lubrication system: Dry sump
Oil type or grade:
Engine oil (For USA and CDN)
Yamalube 4, SAE10W30 or SAE20W40
Yamalube 4-R, SAE10W50
API service SG type or higher,
JASO standard MA
(Except for USA and CDN)
SAE10W30, SAE10W40, SAE15W40,
SAE20W40 or SAE20W50
API service SG type or higher,
JASO standard MA
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) or SAE 10W-30
YAMALUBE 4(20W-40) or SAE 20W-40
YAMALUBE 4-R(10W-50) or SAE 10W-50
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
2

GENERAL SPECIFICATIONS
2 - 2
SPEC
Oil capacity:
Engine oil
Periodic oil change 1.1 L (0.97 Imp qt, 1.16 US qt)
With oil filter replacement 1.2 L (1.06 Imp qt, 1.27 US qt)
Total amount 1.4 L (1.23 Imp qt, 1.48 US qt)
Coolant capacity (including all routes): 0.99 L (0.87 Imp qt, 1.05 US qt)
Air filter: Wet type element
Fuel:
Type Premium unleaded gasoline only with a
research octane number of 95 or higher.
Tank capacity 8.0 L (1.76 Imp gal, 2.11 US gal)
Reserve 1.1 L (0.24 Imp gal, 0.29 US gal)
Carburetor:
Type FCR-MX37
Manufacturer KEIHIN
Spark plug:
Type/manufacturer CR9E/NGK (resistance type)
Gap 0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
Clutch type: Wet, multiple-disc
Transmission:
Primary reduction system Gear
Primary reduction ratio 57/17 (3.353)
Secondary reduction system Chain drive
Secondary reduction ratio 50/13 (3.846)
Transmission type Constant mesh, 5-speed
Operation Left foot operation
Gear ratio: 1st 31/13 (2.385)
2nd 28/16 (1.750)
3rd 23/17 (1.353)
4th 23/21 (1.095)
5th 17/19 (0.895)
Chassis: USA, ZA, CDN EUROPE, AUS, NZ
Frame type Semi double cradle←
Caster angle 27.0°26.6°
Trail 115 mm (4.53 in) 114 mm (4.49 in)
Tire:
Type With tube
Size (front) 80/100-21 51M (For USA, CDN and ZA)
90/90-21 54R (For EUROPE, AUS and NZ)
Size (rear) 100/100-18 59M (For USA, CDN and ZA)
130/90-18 69R (For EUROPE, AUS and NZ)
Tire pressure (front and rear) 100 kPa (1.0 kgf/cm
2, 15 psi)
1
2
3
4
5
6
7

GENERAL SPECIFICATIONS
2 - 3
SPEC
Brake:
Front brake type Single disc brake
Operation Right hand operation
Rear brake type Single disc brake
Operation Right foot operation
Suspension:
Front suspension Telescopic fork
Rear suspension Swingarm (link type monocross suspension)
Shock absorber:
Front shock absorber Coil spring/oil damper
Rear shock absorber Coil spring/gas, oil damper
Wheel travel:
Front wheel travel 300 mm (11.8 in)
Rear wheel travel 310 mm (12.2 in)
Electrical:
Ignition system CDI
Generator system AC magneto
Battery type YTX5L-BS
Battery voltage/capacity 12 V/4 AH
Specific gravity 1.320
Headlight type: Quartz bulb (halogen)
Bulb wattage × quantity:
Headlight 12 V 35/36.5 W × 1
Taillight 12 V 1.6/0.3 W × 1

MAINTENANCE SPECIFICATIONS
2 - 4
SPEC
MAINTENANCE SPECIFICATIONS
ENGINE
Item Standard Limit
Cylinder head:
Warp limit ---- 0.05 mm
(0.002 in)
Cylinder:
Bore size 77.00 ~ 77.01 mm
(3.0315 ~ 3.0319 in)----
Out of round limit ---- 0.05 mm
(0.002 in)
Camshaft:
Drive method Chain drive (Left) ----
Camshaft cap inside diameter 22.000 ~ 22.021 mm
(0.8661 ~ 0.8670 in)----
Camshaft outside diameter 21.959 ~ 21.972 mm
(0.8645 ~ 0.8650 in)----
Shaft-to-cap clearance 0.028 ~ 0.062 mm
(0.0011 ~ 0.0024 in)0.08 mm
(0.003 in)
Cam dimensions
Intake“A”29.65 ~ 29.75 mm
(1.1673 ~ 1.1713 in)29.55 mm
(1.1634 in)
“B”22.45 ~ 22.55 mm
(0.8839 ~ 0.8878 in)22.35 mm
(0.8799 in)
Exhaust“A”30.399 ~ 30.499 mm
(1.1968 ~ 1.2007 in)30.299 mm
(1.1929 in)
“B”22.45 ~ 22.55 mm
(0.8839 ~ 0.8878 in)22.35 mm
(0.8799 in)
Camshaft runout limit ---- 0.03 mm
(0.0012 in)
A
B

MAINTENANCE SPECIFICATIONS
2 - 5
SPEC
Timing chain:
Timing chain type/No. of links 92RH2010-114M/114 ----
Timing chain adjustment method Automatic ----
Valve, valve seat, valve guide:
Valve clearance (cold) IN 0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)----
EX 0.17 ~ 0.22 mm
(0.0067 ~ 0.0087 in)----
Valve dimensions:
“A” head diameter IN 22.9 ~ 23.1 mm
(0.9016 ~ 0.9094 in)----
EX 24.4 ~ 24.6 mm
(0.9606 ~ 0.9685 in)----
“B” face width IN 2.26 mm (0.089 in) ----
EX 2.26 mm (0.089 in) ----
“C” seat width IN 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
EX 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
“D” margin thickness IN 0.8 mm (0.0315 in) ----
EX 0.7 mm (0.0276 in) ----
Stem outside diameter IN 3.975 ~ 3.990 mm
(0.1565 ~ 0.1571 in)3.945 mm
(0.1553 in)
EX 4.460 ~ 4.475 mm
(0.1756 ~ 0.1762 in)4.430 mm
(0.1744 in)
Guide inside diameter IN 4.000 ~ 4.012 mm
(0.1575 ~ 0.1580 in)4.050 mm
(0.1594 in)
EX 4.500 ~ 4.512 mm
(0.1772 ~ 0.1776 in)4.550 mm
(0.1791 in)
Stem-to-guide clearance IN 0.010 ~ 0.037 mm
(0.0004 ~ 0.0015 in)0.08 mm
(0.003 in)
EX 0.025 ~ 0.052 mm
(0.0010 ~ 0.0020 in)0.10 mm
(0.004 in) Item Standard Limit
BC
DA
Head diameter Face width Seat width Margin thickness

MAINTENANCE SPECIFICATIONS
2 - 6
SPEC
Stem runout limit ---- 0.01 mm
(0.0004 in)
Valve seat width IN 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
EX 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
Valve spring:
Free length IN 36.58 mm (1.44 in) 35.58 mm
(1.40 in)
EX 37.54 mm (1.48 in) 36.54 mm
(1.44 in)
Set length (valve closed) IN 29.13 mm (1.15 in) ----
EX 29.30 mm (1.15 in) ----
Compressed force (installed) IN 103 ~ 118 N at 29.13 mm
(10.50 ~ 12.09 kg at 29.13 mm,
23.15 ~ 26.66 lb at 1.15 in)----
EX 126 ~ 144 N at 29.30 mm
(12.85 ~ 14.68 kg at 29.30 mm,
28.32 ~ 32.37 lb at 1.15 in)----
Tilt limit IN ---- 2.5°/1.6 mm
(2.5°/0.063 in)
EX ---- 2.5°/1.6 mm
(2.5°/0.063 in)
Direction of winding (top view) IN Clockwise ----
EX Clockwise ----
Piston:
Piston to cylinder clearance 0.030 ~ 0.055 mm
(0.0012 ~ 0.0022 in)0.1 mm
(0.004 in)
Piston size “D”76.955 ~ 76.970 mm
(3.0297 ~ 3.0303 in)----
Measuring point “H”8 mm (0.31 in) ----
Piston off-set 0.5 mm (0.020 in)/IN-side ----Item Standard Limit
*
H
D

MAINTENANCE SPECIFICATIONS
2 - 7
SPEC
Piston pin bore inside diameter 16.002 ~ 16.013 mm
(0.6300 ~ 0.6304 in)16.043 mm
(0.6316 in)
Piston pin outside diameter 15.991 ~ 16.000 mm
(0.6296 ~ 0.6299 in)15.971 mm
(0.6288 in)
Piston rings:
Top ring:
Type Barrel ----
Dimensions (B × T) 0.90 × 2.75 mm (0.04 × 0.11 in) ----
End gap (installed) 0.15 ~ 0.25 mm
(0.006 ~ 0.010 in)0.50 mm
(0.020 in)
Side clearance (installed) 0.030 ~ 0.065 mm
(0.0012 ~ 0.0026 in)0.12 mm
(0.005 in)
2nd ring:
Type Taper ----
Dimensions (B × T) 0.80 × 2.75 mm (0.03 × 0.11 in) ----
End gap (installed) 0.30 ~ 0.45 mm
(0.012 ~ 0.018 in)0.80 mm
(0.031 in)
Side clearance 0.020 ~ 0.055 mm
(0.0008 ~ 0.0022 in)0.12 mm
(0.005 in)
Oil ring:
Dimensions (B × T) 1.50 × 2.25 mm (0.06 × 0.09 in) ----
End gap (installed) 0.10 ~ 0.40 mm
(0.004 ~ 0.016 in)----
Crankshaft:
Crank width “A”55.95 ~ 56.00 mm
(2.203 ~ 2.205 in)----
Runout limit “C”0.03 mm (0.0012 in) 0.05 mm
(0.002 in)
Big end side clearance “D”0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Small end free play “F”0.4 ~ 1.0 mm (0.02 ~ 0.04 in) 2.0 mm
(0.08 in) Item Standard Limit
T
B
B
T
B
T
