DATI TECNICI GENERALI
2 - 58
SPEC

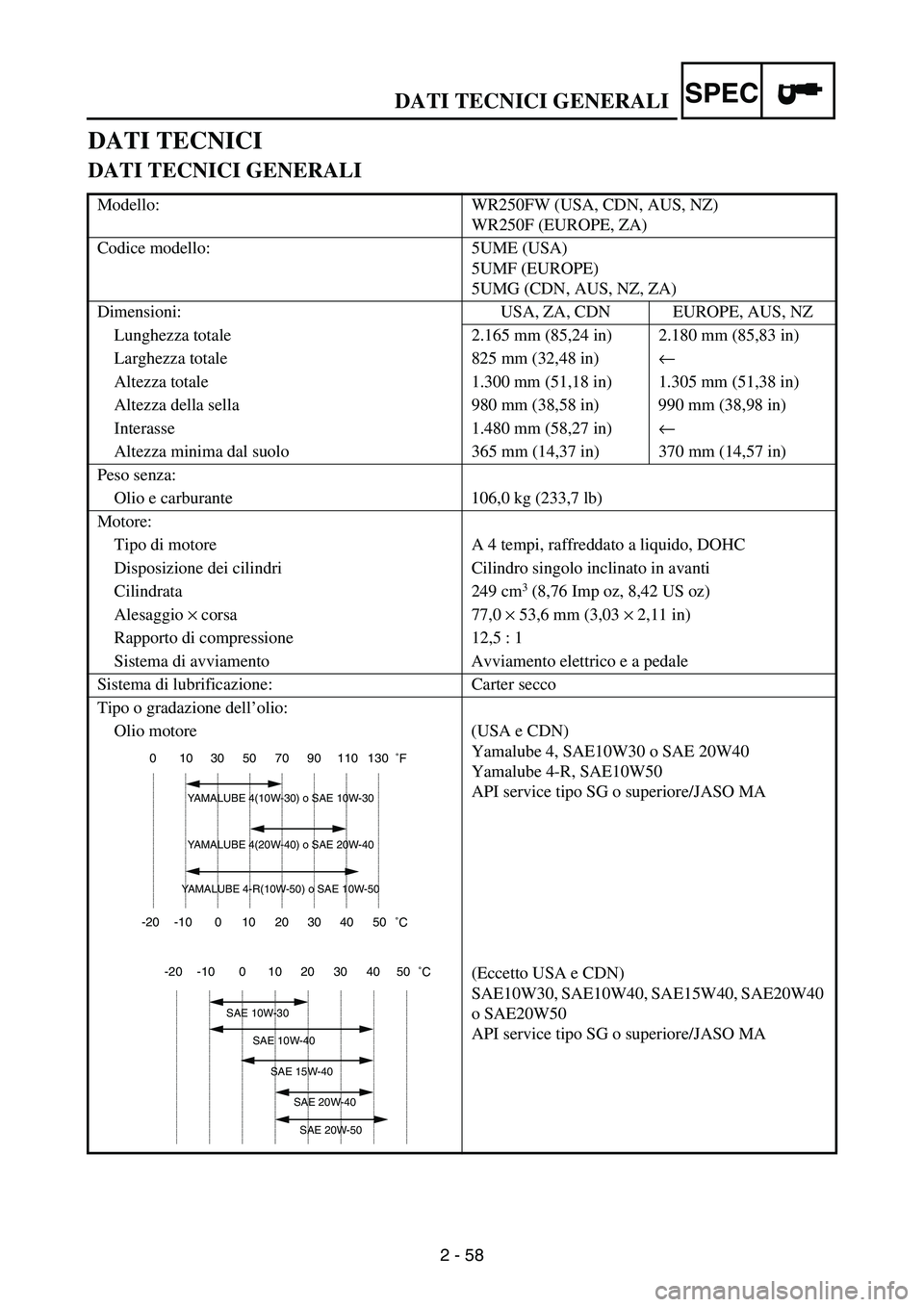

DATI TECNICI
DATI TECNICI GENERALI
Modello: WR250FW (USA, CDN, AUS, NZ)
WR250F (EUROPE, ZA)
Codice modello: 5UME (USA)
5UMF (EUROPE)
5UMG (CDN, AUS, NZ, ZA)
Dimensioni: USA, ZA, CDN EUROPE, AUS, NZ
Lunghezza totale 2.165 mm (85,24 in) 2.180 mm (85,83 in)
Larghezza totale 825 mm (32,48 in)←
Altezza totale 1.300 mm (51,18 in) 1.305 mm (51,38 in)
Altezza della sella 980 mm (38,58 in) 990 mm (38,98 in)
Interasse 1.480 mm (58,27 in)←
Altezza minima dal suolo 365 mm (14,37 in) 370 mm (14,57 in)
Peso senza:
Olio e carburante 106,0 kg (233,7 lb)
Motore:
Tipo di motore A 4 tempi, raffreddato a liquido, DOHC
Disposizione dei cilindri Cilindro singolo inclinato in avanti
Cilindrata 249 cm
3 (8,76 Imp oz, 8,42 US oz)
Alesaggio × corsa 77,0 × 53,6 mm (3,03 × 2,11 in)
Rapporto di compressione 12,5 : 1
Sistema di avviamento Avviamento elettrico e a pedale
Sistema di lubrificazione: Carter secco
Tipo o gradazione dell’olio:
Olio motore (USA e CDN)
Yamalube 4, SAE10W30 o SAE 20W40
Yamalube 4-R, SAE10W50
API service tipo SG o superiore/JASO MA
(Eccetto USA e CDN)
SAE10W30, SAE10W40, SAE15W40, SAE20W40
o SAE20W50
API service tipo SG o superiore/JASO MA
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) o SAE 10W-30
YAMALUBE 4(20W-40) o SAE 20W-40
YAMALUBE 4-R(10W-50) o SAE 10W-50
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
2

DATI TECNICI GENERALI
2 - 59
SPEC

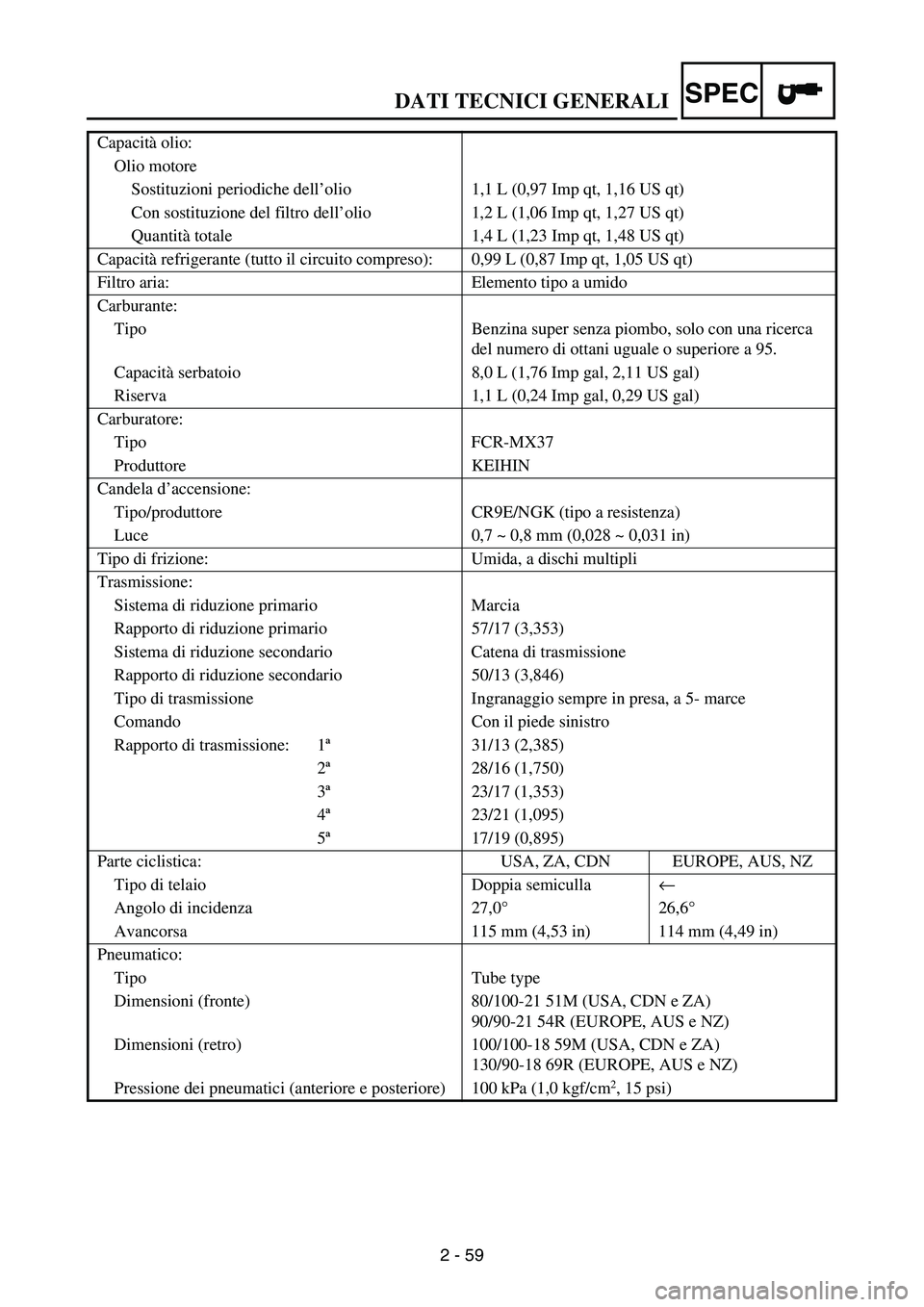

Capacità olio:
Olio motore
Sostituzioni periodiche dell’olio 1,1 L (0,97 Imp qt, 1,16 US qt)
Con sostituzione del filtro dell’olio 1,2 L (1,06 Imp qt, 1,27 US qt)
Quantità totale 1,4 L (1,23 Imp qt, 1,48 US qt)
Capacità refrigerante (tutto il circuito compreso): 0,99 L (0,87 Imp qt, 1,05 US qt)
Filtro aria: Elemento tipo a umido
Carburante:
Tipo Benzina super senza piombo, solo con una ricerca
del numero di ottani uguale o superiore a 95.
Capacità serbatoio 8,0 L (1,76 Imp gal, 2,11 US gal)
Riserva 1,1 L (0,24 Imp gal, 0,29 US gal)
Carburatore:
Tipo FCR-MX37
Produttore KEIHIN
Candela d’accensione:
Tipo/produttore CR9E/NGK (tipo a resistenza)
Luce 0,7 ~ 0,8 mm (0,028 ~ 0,031 in)
Tipo di frizione: Umida, a dischi multipli
Trasmissione:
Sistema di riduzione primario Marcia
Rapporto di riduzione primario 57/17 (3,353)
Sistema di riduzione secondario Catena di trasmissione
Rapporto di riduzione secondario 50/13 (3,846)
Tipo di trasmissione Ingranaggio sempre in presa, a 5- marce
Comando Con il piede sinistro
Rapporto di trasmissione: 1ª31/13 (2,385)
2ª28/16 (1,750)
3ª23/17 (1,353)
4ª23/21 (1,095)
5ª17/19 (0,895)
Parte ciclistica: USA, ZA, CDN EUROPE, AUS, NZ
Tipo di telaio Doppia semiculla←
Angolo di incidenza 27,0°26,6°
Avancorsa 115 mm (4,53 in) 114 mm (4,49 in)
Pneumatico:
Tipo Tube type
Dimensioni (fronte) 80/100-21 51M (USA, CDN e ZA)
90/90-21 54R (EUROPE, AUS e NZ)
Dimensioni (retro) 100/100-18 59M (USA, CDN e ZA)
130/90-18 69R (EUROPE, AUS e NZ)
Pressione dei pneumatici (anteriore e posteriore) 100 kPa (1,0 kgf/cm
2, 15 psi)

DATI TECNICI GENERALI
2 - 60
SPEC

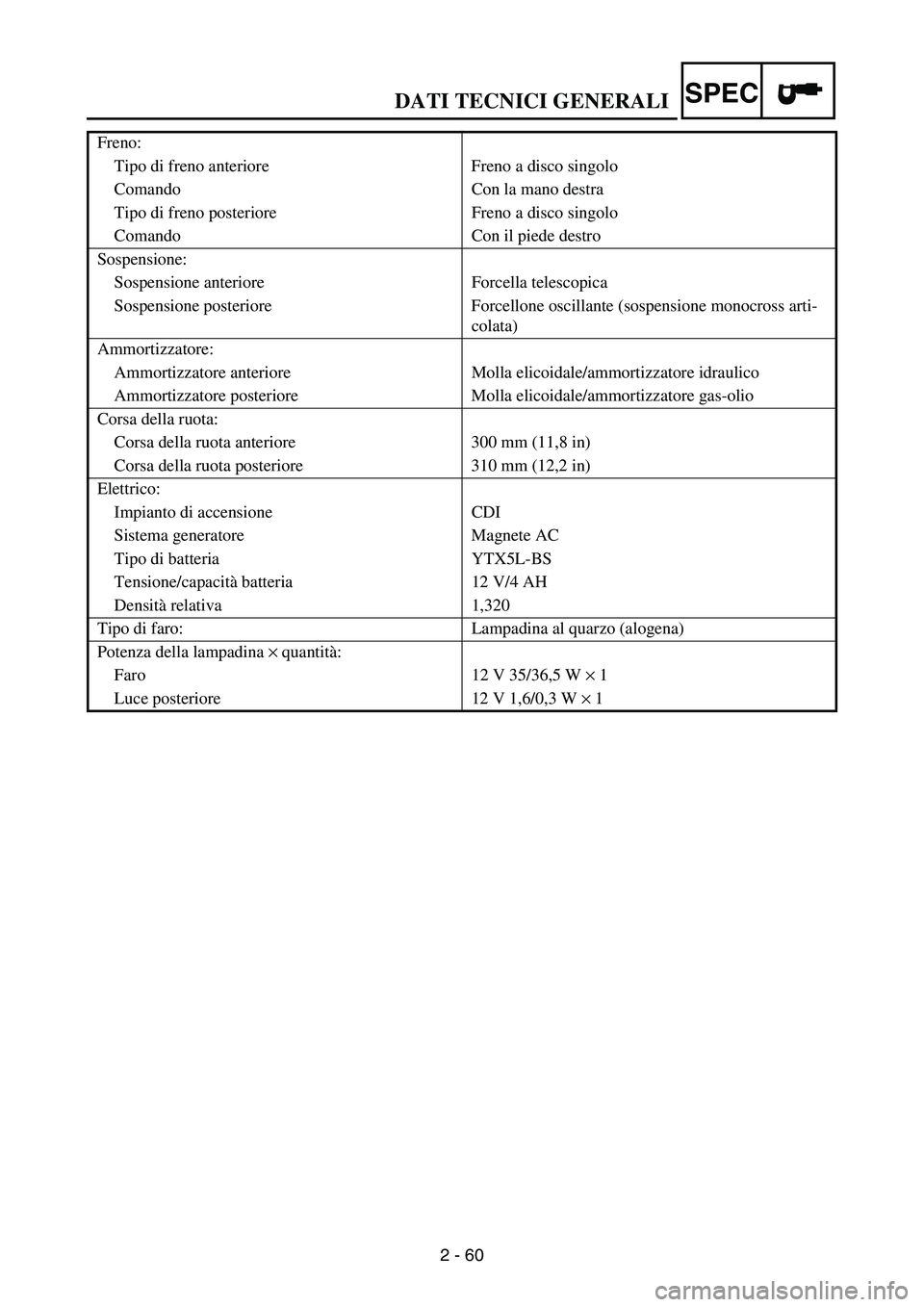

Freno:
Tipo di freno anteriore Freno a disco singolo
Comando Con la mano destra
Tipo di freno posteriore Freno a disco singolo
Comando Con il piede destro
Sospensione:
Sospensione anteriore Forcella telescopica
Sospensione posteriore Forcellone oscillante (sospensione monocross arti-
colata)
Ammortizzatore:
Ammortizzatore anteriore Molla elicoidale/ammortizzatore idraulico
Ammortizzatore posteriore Molla elicoidale/ammortizzatore gas-olio
Corsa della ruota:
Corsa della ruota anteriore 300 mm (11,8 in)
Corsa della ruota posteriore 310 mm (12,2 in)
Elettrico:
Impianto di accensione CDI
Sistema generatore Magnete AC
Tipo di batteria YTX5L-BS
Tensione/capacità batteria 12 V/4 AH
Densità relativa 1,320
Tipo di faro: Lampadina al quarzo (alogena)
Potenza della lampadina × quantità:
Faro 12 V 35/36,5 W × 1
Luce posteriore 12 V 1,6/0,3 W × 1

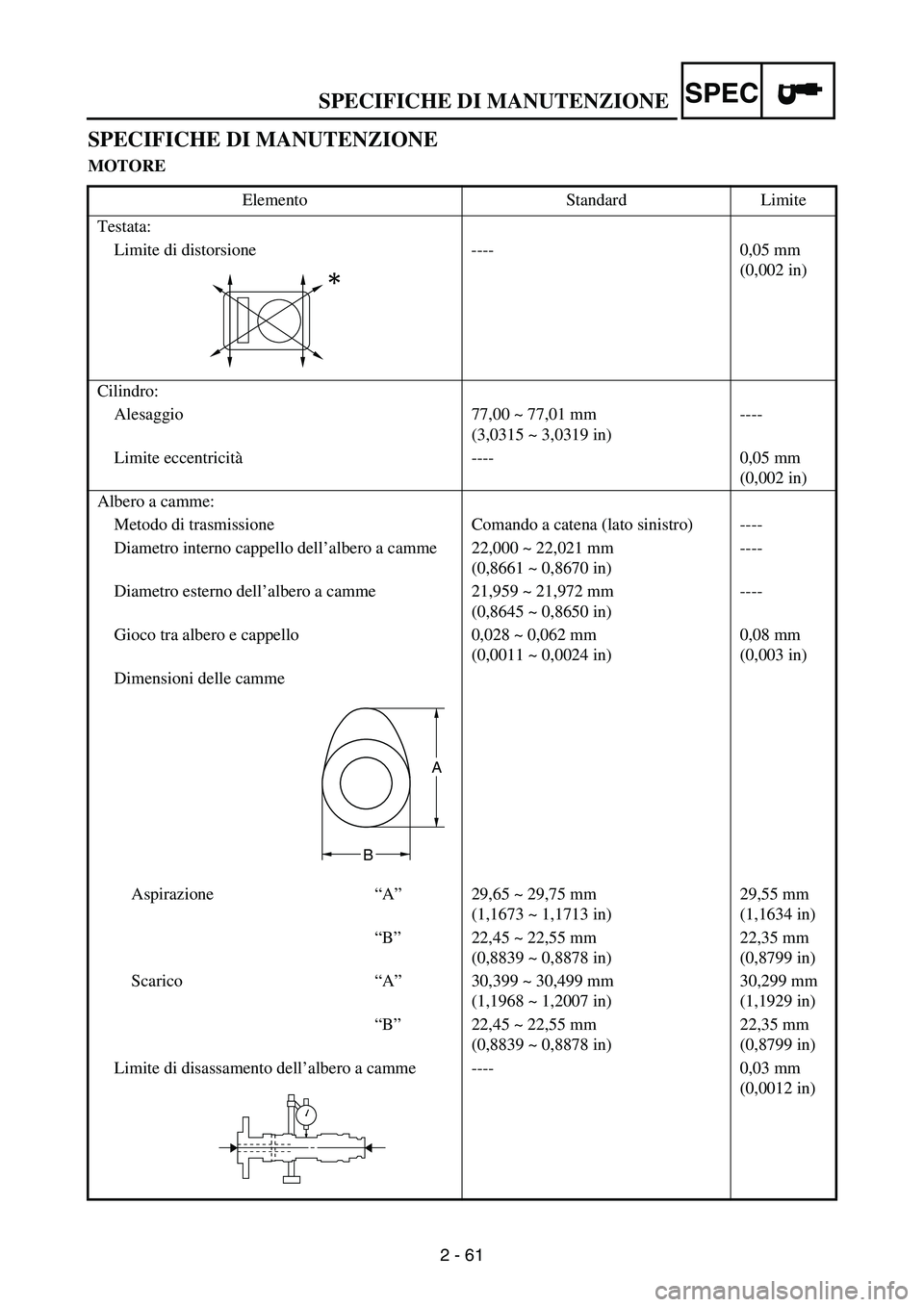

SPECIFICHE DI MANUTENZIONE
2 - 61
SPEC
SPECIFICHE DI MANUTENZIONE
MOTORE
Elemento Standard Limite
Testata:
Limite di distorsione ---- 0,05 mm
(0,002 in)
Cilindro:
Alesaggio 77,00 ~ 77,01 mm
(3,0315 ~ 3,0319 in)----
Limite eccentricità ---- 0,05 mm
(0,002 in)
Albero a camme:
Metodo di trasmissione Comando a catena (lato sinistro) ----
Diametro interno cappello dell’albero a camme 22,000 ~ 22,021 mm
(0,8661 ~ 0,8670 in)----
Diametro esterno dell’albero a camme 21,959 ~ 21,972 mm
(0,8645 ~ 0,8650 in)----
Gioco tra albero e cappello 0,028 ~ 0,062 mm
(0,0011 ~ 0,0024 in)0,08 mm
(0,003 in)
Dimensioni delle camme
Aspirazione“A”29,65 ~ 29,75 mm
(1,1673 ~ 1,1713 in)29,55 mm
(1,1634 in)
“B”22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)22,35 mm
(0,8799 in)
Scarico“A”30,399 ~ 30,499 mm
(1,1968 ~ 1,2007 in)30,299 mm
(1,1929 in)
“B”22,45 ~ 22,55 mm
(0,8839 ~ 0,8878 in)22,35 mm
(0,8799 in)
Limite di disassamento dell’albero a camme ---- 0,03 mm
(0,0012 in)
A
B

SPECIFICHE DI MANUTENZIONE
2 - 62
SPEC

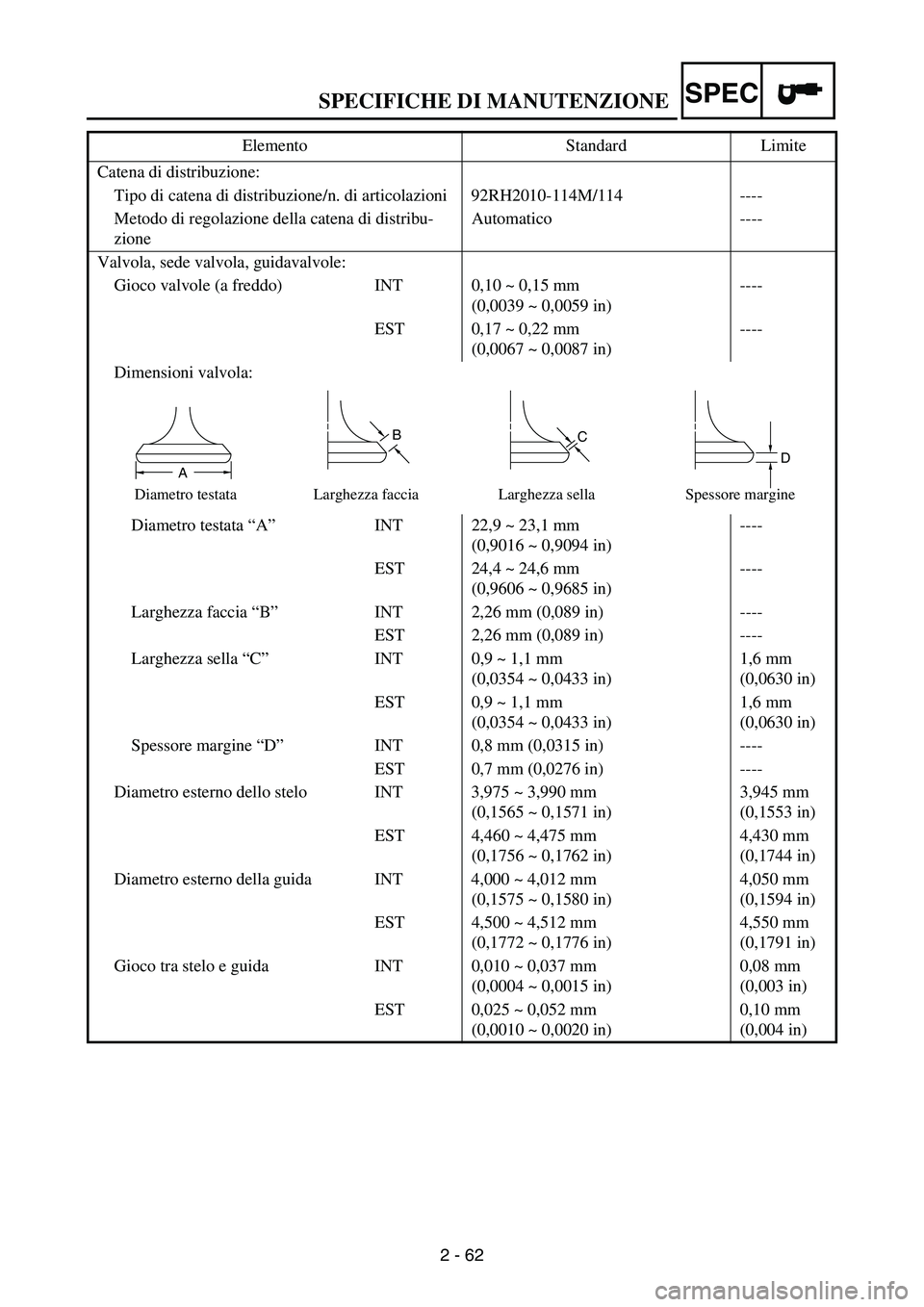

Catena di distribuzione:
Tipo di catena di distribuzione/n. di articolazioni 92RH2010-114M/114 ----
Metodo di regolazione della catena di distribu-
zioneAutomatico ----
Valvola, sede valvola, guidavalvole:
Gioco valvole (a freddo) INT 0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)----
EST 0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)----
Dimensioni valvola:
Diametro testata “A” INT 22,9 ~ 23,1 mm
(0,9016 ~ 0,9094 in)----
EST 24,4 ~ 24,6 mm
(0,9606 ~ 0,9685 in)----
Larghezza faccia “B” INT 2,26 mm (0,089 in) ----
EST 2,26 mm (0,089 in) ----
Larghezza sella “C”INT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
EST 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Spessore margine “D”INT 0,8 mm (0,0315 in) ----
EST 0,7 mm (0,0276 in) ----
Diametro esterno dello stelo INT 3,975 ~ 3,990 mm
(0,1565 ~ 0,1571 in)3,945 mm
(0,1553 in)
EST 4,460 ~ 4,475 mm
(0,1756 ~ 0,1762 in)4,430 mm
(0,1744 in)
Diametro esterno della guida INT 4,000 ~ 4,012 mm
(0,1575 ~ 0,1580 in)4,050 mm
(0,1594 in)
EST 4,500 ~ 4,512 mm
(0,1772 ~ 0,1776 in)4,550 mm
(0,1791 in)
Gioco tra stelo e guida INT 0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)0,08 mm
(0,003 in)
EST 0,025 ~ 0,052 mm
(0,0010 ~ 0,0020 in)0,10 mm
(0,004 in) Elemento Standard Limite
BC
DA
Diametro testata Larghezza faccia Larghezza sella Spessore margine

SPECIFICHE DI MANUTENZIONE
2 - 63
SPEC

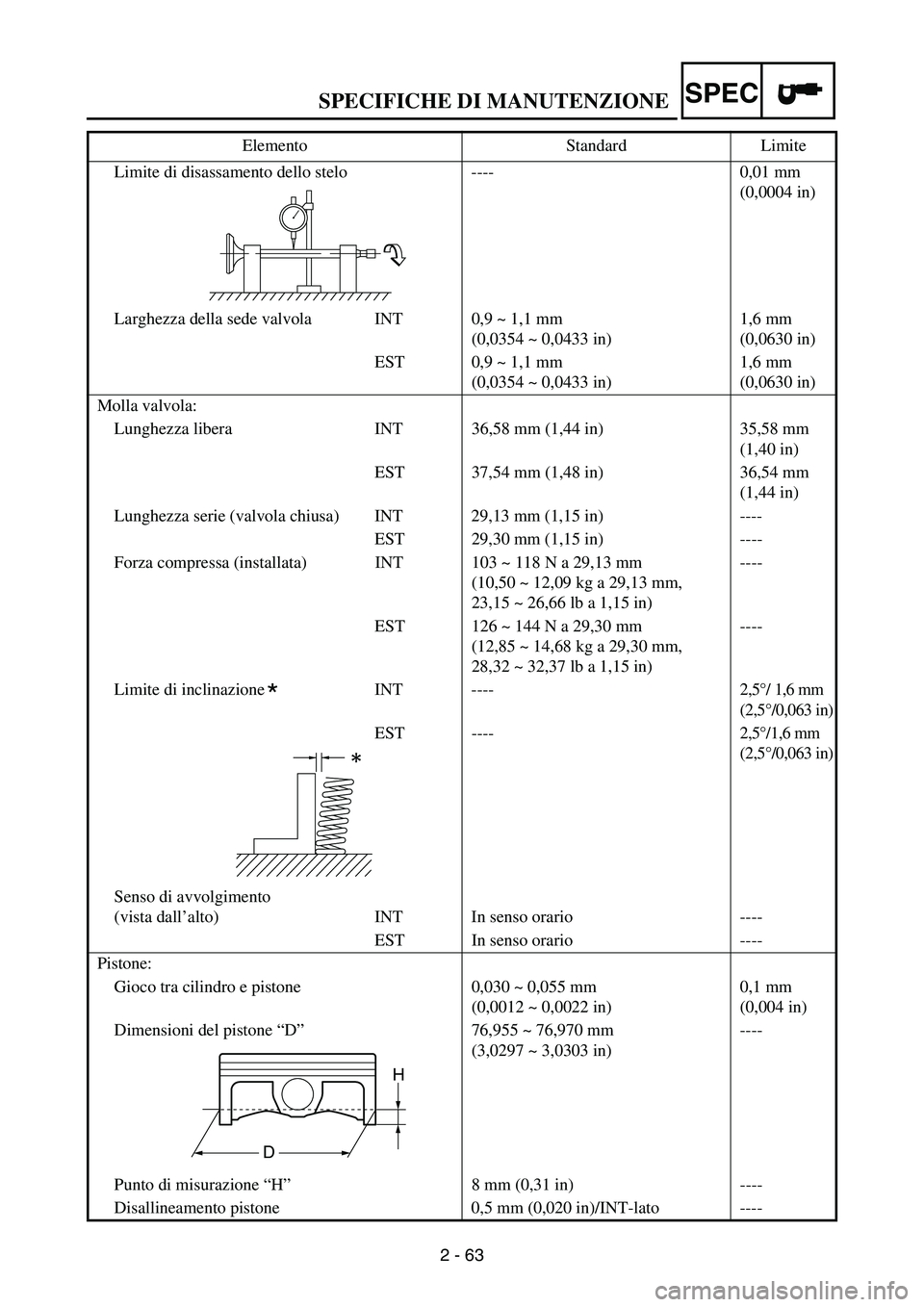

Limite di disassamento dello stelo ---- 0,01 mm
(0,0004 in)
Larghezza della sede valvola INT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
EST 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Molla valvola:
Lunghezza libera INT 36,58 mm (1,44 in) 35,58 mm
(1,40 in)
EST 37,54 mm (1,48 in) 36,54 mm
(1,44 in)
Lunghezza serie (valvola chiusa) INT 29,13 mm (1,15 in) ----
EST 29,30 mm (1,15 in) ----
Forza compressa (installata) INT 103 ~ 118 N a 29,13 mm
(10,50 ~ 12,09 kg a 29,13 mm,
23,15 ~ 26,66 lb a 1,15 in)----
EST 126 ~ 144 N a 29,30 mm
(12,85 ~ 14,68 kg a 29,30 mm,
28,32 ~ 32,37 lb a 1,15 in)----
Limite di inclinazione INT ----
2,5°/ 1,6 mm
(2,5°/0,063 in)
EST ----2,5°/1,6 mm
(2,5°/0,063 in)
Senso di avvolgimento
(vista dall’alto) INT In senso orario ----
EST In senso orario ----
Pistone:
Gioco tra cilindro e pistone 0,030 ~ 0,055 mm
(0,0012 ~ 0,0022 in)0,1 mm
(0,004 in)
Dimensioni del pistone “D”76,955 ~ 76,970 mm
(3,0297 ~ 3,0303 in)----
Punto di misurazione “H”8 mm (0,31 in) ----
Disallineamento pistone 0,5 mm (0,020 in)/INT-lato ----Elemento Standard Limite
*
H
D

SPECIFICHE DI MANUTENZIONE
2 - 64
SPEC

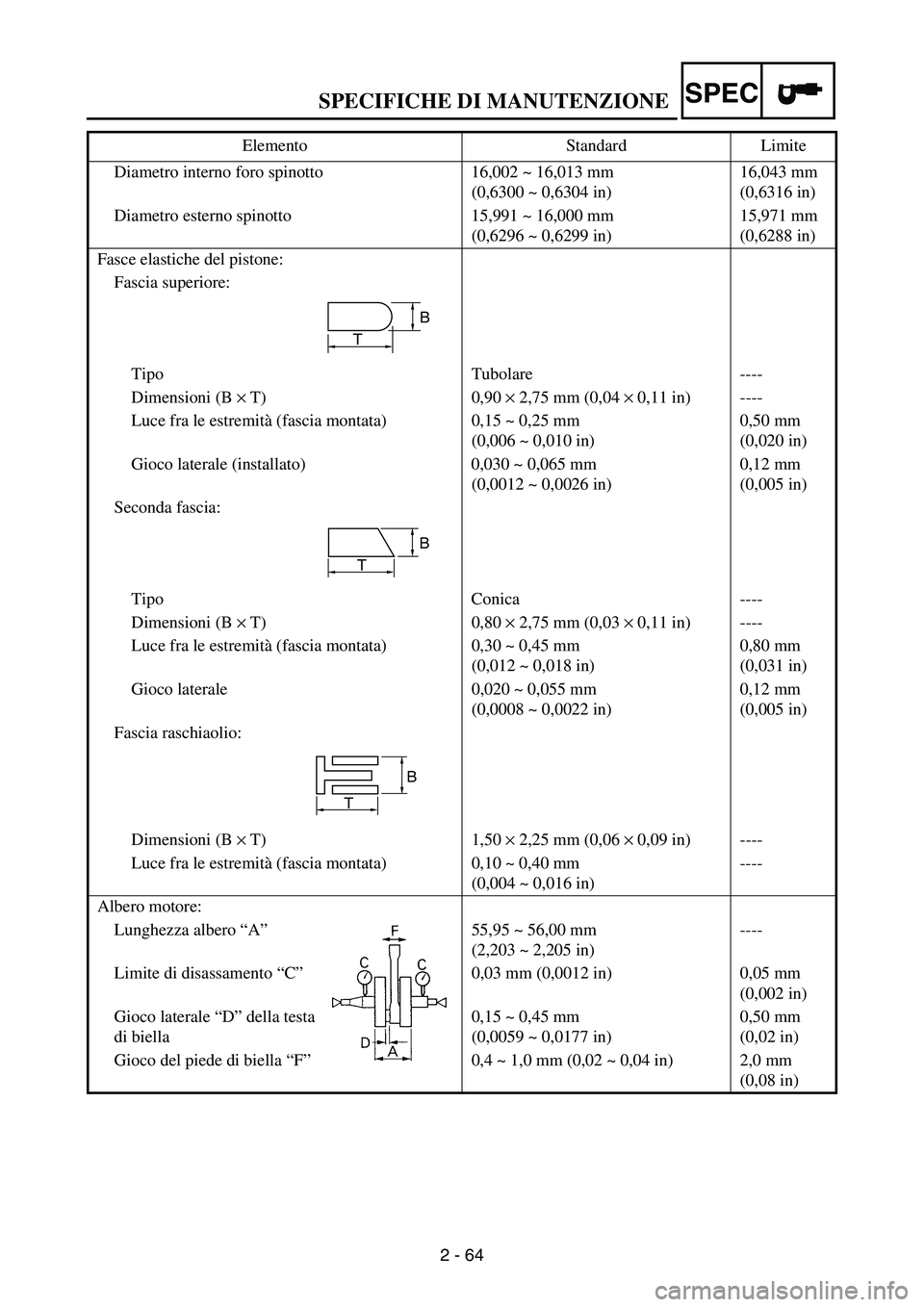

Diametro interno foro spinotto 16,002 ~ 16,013 mm
(0,6300 ~ 0,6304 in)16,043 mm
(0,6316 in)
Diametro esterno spinotto 15,991 ~ 16,000 mm
(0,6296 ~ 0,6299 in)15,971 mm
(0,6288 in)
Fasce elastiche del pistone:
Fascia superiore:
Tipo Tubolare ----
Dimensioni (B × T) 0,90 × 2,75 mm (0,04 × 0,11 in) ----
Luce fra le estremità (fascia montata) 0,15 ~ 0,25 mm
(0,006 ~ 0,010 in)0,50 mm
(0,020 in)
Gioco laterale (installato) 0,030 ~ 0,065 mm
(0,0012 ~ 0,0026 in)0,12 mm
(0,005 in)
Seconda fascia:
Tipo Conica ----
Dimensioni (B × T) 0,80 × 2,75 mm (0,03 × 0,11 in) ----
Luce fra le estremità (fascia montata) 0,30 ~ 0,45 mm
(0,012 ~ 0,018 in)0,80 mm
(0,031 in)
Gioco laterale 0,020 ~ 0,055 mm
(0,0008 ~ 0,0022 in)0,12 mm
(0,005 in)
Fascia raschiaolio:
Dimensioni (B × T) 1,50 × 2,25 mm (0,06 × 0,09 in) ----
Luce fra le estremità (fascia montata) 0,10 ~ 0,40 mm
(0,004 ~ 0,016 in)----
Albero motore:
Lunghezza albero “A”55,95 ~ 56,00 mm
(2,203 ~ 2,205 in)----
Limite di disassamento “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Gioco laterale “D” della testa
di biella0,15 ~ 0,45 mm
(0,0059 ~ 0,0177 in)0,50 mm
(0,02 in)
Gioco del piede di biella “F”0,4 ~ 1,0 mm (0,02 ~ 0,04 in) 2,0 mm
(0,08 in) Elemento Standard Limite
T
B
B
T
B
T

SPECIFICHE DI MANUTENZIONE
2 - 65
SPEC

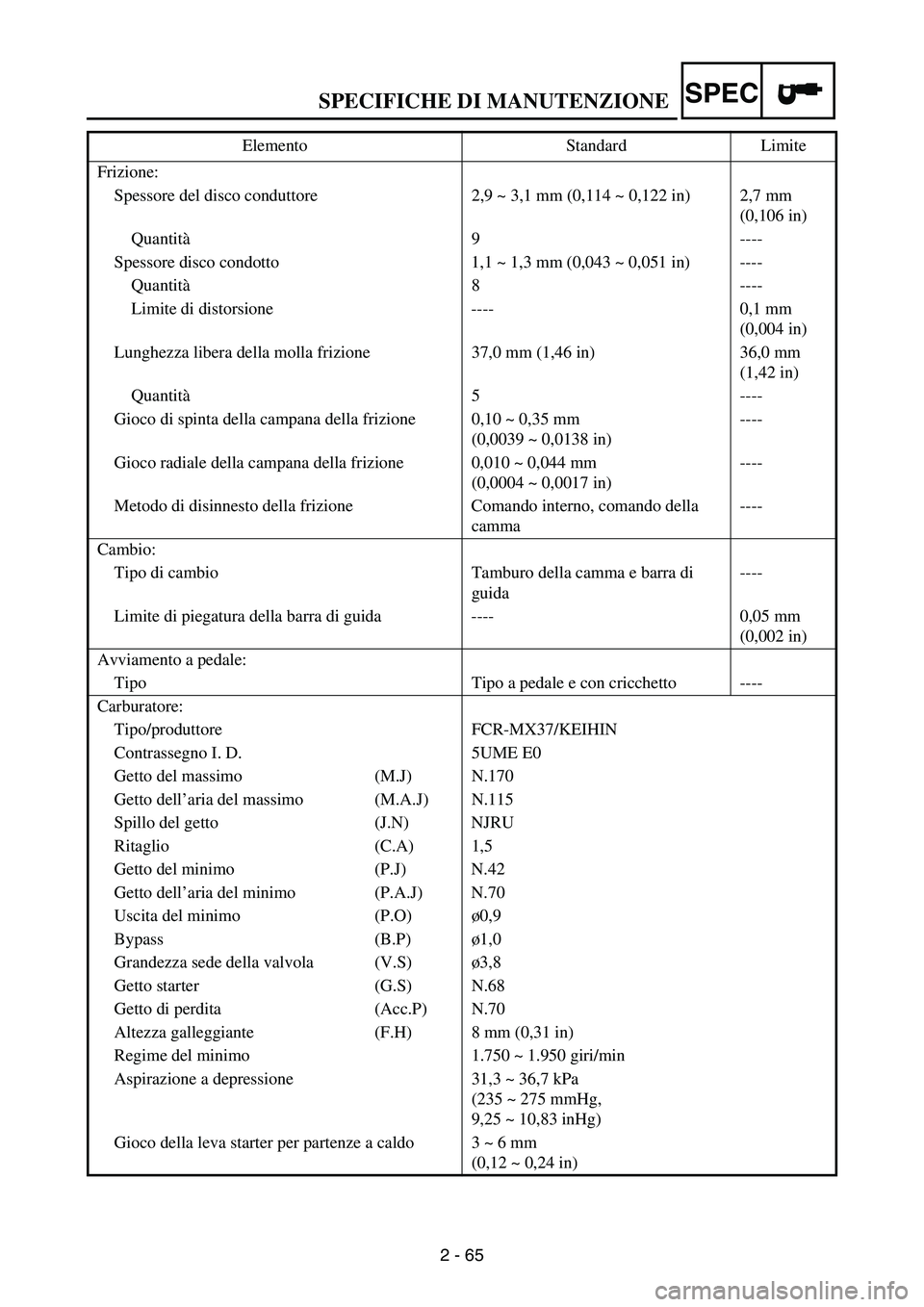

Frizione:
Spessore del disco conduttore 2,9 ~ 3,1 mm (0,114 ~ 0,122 in) 2,7 mm
(0,106 in)
Quantità9 ----
Spessore disco condotto 1,1 ~ 1,3 mm (0,043 ~ 0,051 in) ----
Quantità8 ----
Limite di distorsione ---- 0,1 mm
(0,004 in)
Lunghezza libera della molla frizione 37,0 mm (1,46 in) 36,0 mm
(1,42 in)
Quantità5 ----
Gioco di spinta della campana della frizione 0,10 ~ 0,35 mm
(0,0039 ~ 0,0138 in)----
Gioco radiale della campana della frizione 0,010 ~ 0,044 mm
(0,0004 ~ 0,0017 in)----
Metodo di disinnesto della frizione Comando interno, comando della
camma----
Cambio:
Tipo di cambio Tamburo della camma e barra di
guida----
Limite di piegatura della barra di guida ---- 0,05 mm
(0,002 in)
Avviamento a pedale:
Tipo Tipo a pedale e con cricchetto ----
Carburatore:
Tipo/produttore FCR-MX37/KEIHIN
Contrassegno I. D. 5UME E0
Getto del massimo (M.J) N.170
Getto dell’aria del massimo (M.A.J) N.115
Spillo del getto (J.N) NJRU
Ritaglio (C.A) 1,5
Getto del minimo (P.J) N.42
Getto dell’aria del minimo (P.A.J) N.70
Uscita del minimo (P.O)ø0,9
Bypass (B.P)ø1,0
Grandezza sede della valvola (V.S)ø3,8
Getto starter (G.S) N.68
Getto di perdita (Acc.P) N.70
Altezza galleggiante (F.H) 8 mm (0,31 in)
Regime del minimo 1.750 ~ 1.950 giri/min
Aspirazione a depressione 31,3 ~ 36,7 kPa
(235 ~ 275 mmHg,
9,25 ~ 10,83 inHg)
Gioco della leva starter per partenze a caldo 3 ~ 6 mm
(0,12 ~ 0,24 in) Elemento Standard Limite

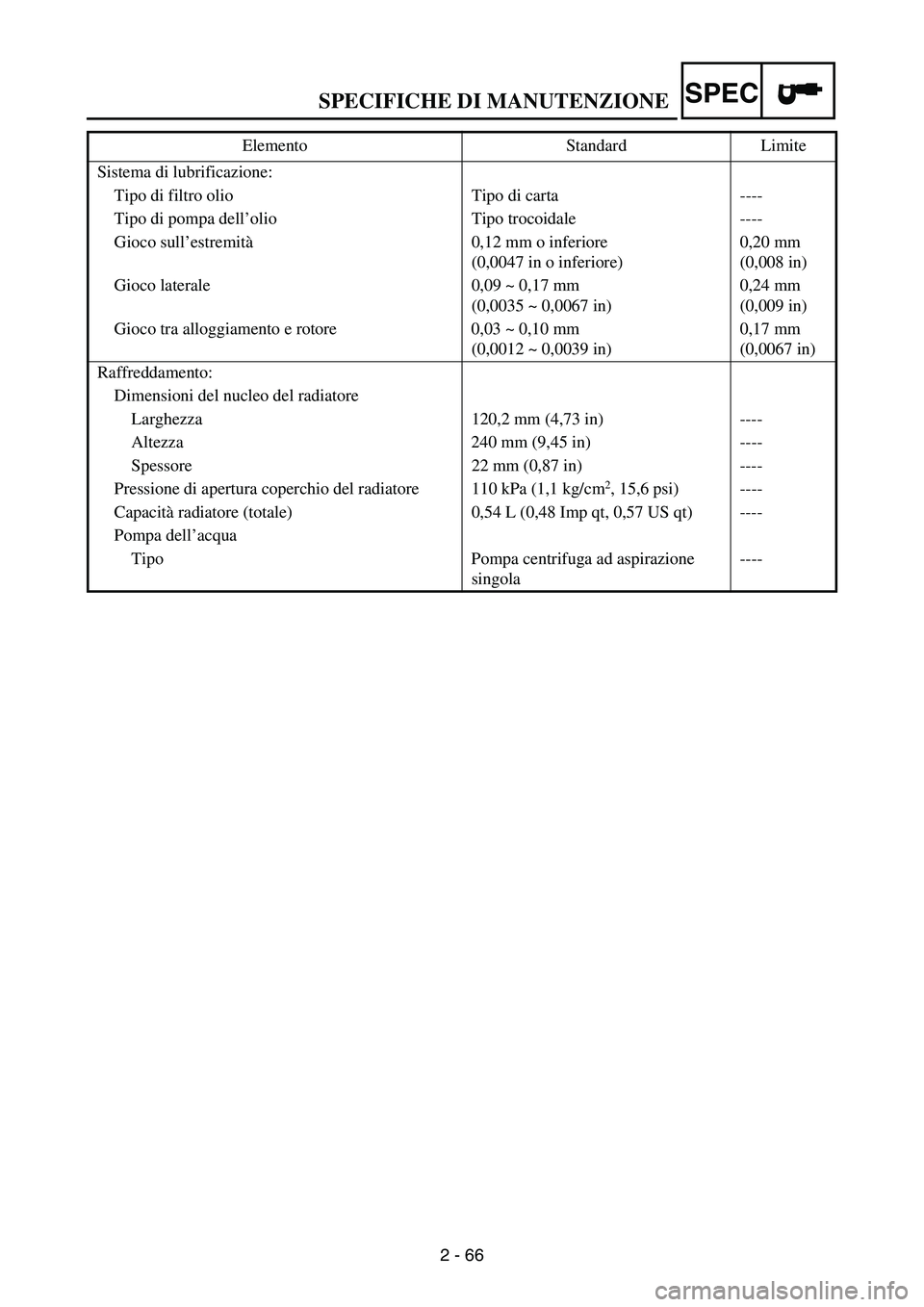

SPECIFICHE DI MANUTENZIONE
2 - 66
SPEC
Sistema di lubrificazione:
Tipo di filtro olio Tipo di carta ----
Tipo di pompa dell’olio Tipo trocoidale ----
Gioco sull’estremità0,12 mm o inferiore
(0,0047 in o inferiore)0,20 mm
(0,008 in)
Gioco laterale 0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)0,24 mm
(0,009 in)
Gioco tra alloggiamento e rotore 0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)0,17 mm
(0,0067 in)
Raffreddamento:
Dimensioni del nucleo del radiatore
Larghezza 120,2 mm (4,73 in) ----
Altezza 240 mm (9,45 in) ----
Spessore 22 mm (0,87 in) ----
Pressione di apertura coperchio del radiatore 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacità radiatore (totale) 0,54 L (0,48 Imp qt, 0,57 US qt) ----
Pompa dell’acqua
Tipo Pompa centrifuga ad aspirazione
singola---- Elemento Standard Limite

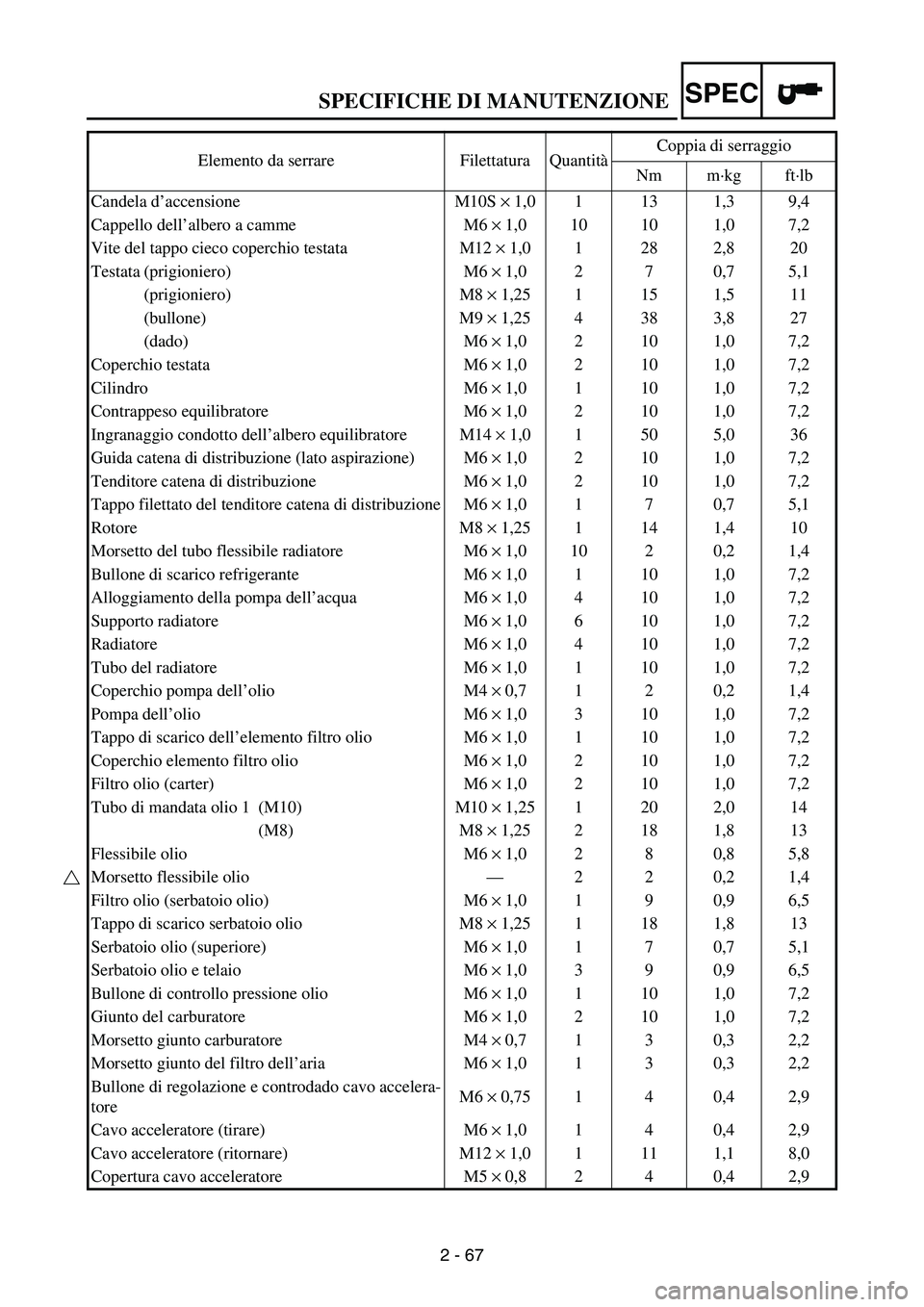

SPECIFICHE DI MANUTENZIONE
2 - 67
SPEC
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
Candela d’accensione M10S × 1,0 1 13 1,3 9,4
Cappello dell’albero a camme M6 × 1,0 10 10 1,0 7,2
Vite del tappo cieco coperchio testata M12 × 1,0 1 28 2,8 20
Testata (prigioniero) M6 × 1,0 2 7 0,7 5,1
(prigioniero) M8 × 1,25 1 15 1,5 11
(bullone) M9 × 1,25 4 38 3,8 27
(dado) M6 × 1,0 2 10 1,0 7,2
Coperchio testata M6 × 1,0 2 10 1,0 7,2
Cilindro M6 × 1,0 1 10 1,0 7,2
Contrappeso equilibratore M6 × 1,0 2 10 1,0 7,2
Ingranaggio condotto dell’albero equilibratore M14 × 1,0 1 50 5,0 36
Guida catena di distribuzione (lato aspirazione) M6 × 1,0 2 10 1,0 7,2
Tenditore catena di distribuzione M6 × 1,0 2 10 1,0 7,2
Tappo filettato del tenditore catena di distribuzione M6 × 1,0 1 7 0,7 5,1
Rotore M8 × 1,25 1 14 1,4 10
Morsetto del tubo flessibile radiatore M6 × 1,0 10 2 0,2 1,4
Bullone di scarico refrigerante M6 × 1,0 1 10 1,0 7,2
Alloggiamento della pompa dell’acqua M6 × 1,0 4 10 1,0 7,2
Supporto radiatore M6 × 1,0 6 10 1,0 7,2
Radiatore M6 × 1,0 4 10 1,0 7,2
Tubo del radiatore M6 × 1,0 1 10 1,0 7,2
Coperchio pompa dell’olio M4 × 0,7 1 2 0,2 1,4
Pompa dell’olio M6 × 1,0 3 10 1,0 7,2
Tappo di scarico dell’elemento filtro olio M6 × 1,0 1 10 1,0 7,2
Coperchio elemento filtro olio M6 × 1,0 2 10 1,0 7,2
Filtro olio (carter) M6 × 1,0 2 10 1,0 7,2
Tubo di mandata olio 1 (M10) M10 × 1,25 1 20 2,0 14
(M8) M8 × 1,25 2 18 1,8 13
Flessibile olio M6 × 1,0 2 8 0,8 5,8
Morsetto flessibile olio—220,21,4
Filtro olio (serbatoio olio) M6 × 1,0 1 9 0,9 6,5
Tappo di scarico serbatoio olio M8 × 1,25 1 18 1,8 13
Serbatoio olio (superiore) M6 × 1,0 1 7 0,7 5,1
Serbatoio olio e telaio M6 × 1,0 3 9 0,9 6,5
Bullone di controllo pressione olio M6 × 1,0 1 10 1,0 7,2
Giunto del carburatore M6 × 1,0 2 10 1,0 7,2
Morsetto giunto carburatore M4 × 0,7 1 3 0,3 2,2
Morsetto giunto del filtro dell’aria M6 × 1,0 1 3 0,3 2,2
Bullone di regolazione e controdado cavo accelera-
toreM6 × 0,75 1 4 0,4 2,9
Cavo acceleratore (tirare) M6 × 1,0 1 4 0,4 2,9
Cavo acceleratore (ritornare) M12 × 1,0 1 11 1,1 8,0
Copertura cavo acceleratore M5 × 0,8 2 4 0,4 2,9
