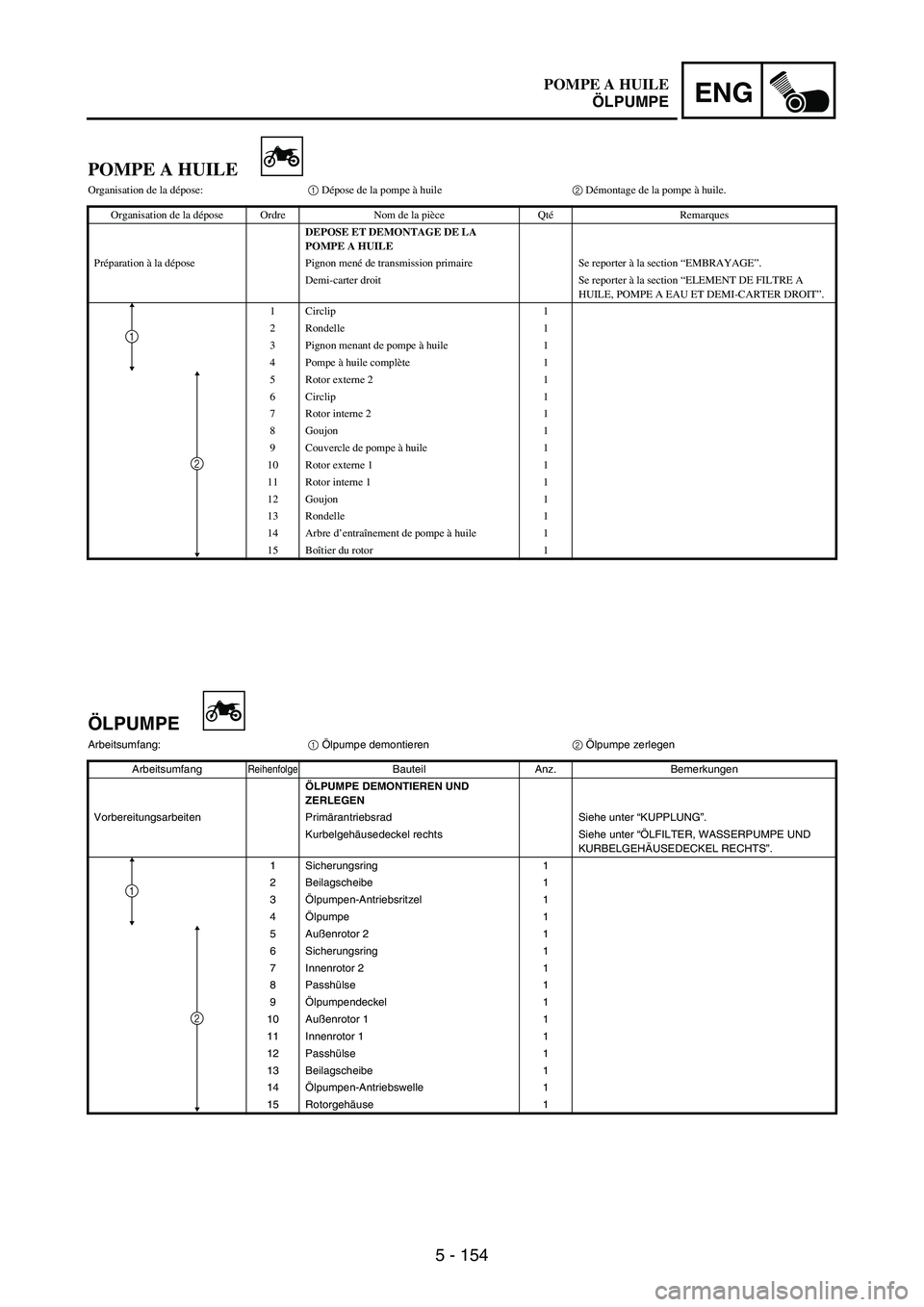

POMPE A HUILE
Organisation de la dépose:1 Dépose de la pompe à huile2 Démontage de la pompe à huile.
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE ET DEMONTAGE DE LA
POMPE A HUILE
Préparation à la dépose Pignon mené de transmission primaire Se reporter à la section “EMBRAYAGE”.
Demi-carter droit Se reporter à la section “ELEMENT DE FILTRE A
HUILE, POMPE A EAU ET DEMI-CARTER DROIT”.
1 Circlip 1
2 Rondelle 1
3 Pignon menant de pompe à huile 1
4 Pompe à huile complète 1
5 Rotor externe 2 1
6 Circlip 1
7 Rotor interne 2 1
8Goujon 1
9 Couvercle de pompe à huile 1
10 Rotor externe 1 1
11 Rotor interne 1 1
12 Goujon 1
13 Rondelle 1
14 Arbre d’entraînement de pompe à huile 1
15 Boîtier du rotor 1
2
1
ÖLPUMPE
Arbeitsumfang:
1 Ölpumpe demontieren
2 Ölpumpe zerlegen
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
ÖLPUMPE DEMONTIEREN UND
ZERLEGEN
Vorbereitungsarbeiten Primärantriebsrad Siehe unter “KUPPLUNG”.
Kurbelgehäusedeckel rechts Siehe unter “ÖLFILTER, WASSERPUMPE UND
KURBELGEHÄUSEDECKEL RECHTS”.
1 Sicherungsring 1
2 Beilagscheibe 1
3Ölpumpen-Antriebsritzel 1
4Ölpumpe 1
5Außenrotor 2 1
6 Sicherungsring 1
7 Innenrotor 2 1
8 Passhülse 1
9Ölpumpendeckel 1
10 Außenrotor 1 1
11 Innenrotor 1 1
12 Passhülse 1
13 Beilagscheibe 1
14Ölpumpen-Antriebswelle 1
15 Rotorgehäuse 1
2
1
POMPE A HUILE
ÖLPUMPE

5 - 155
ENG

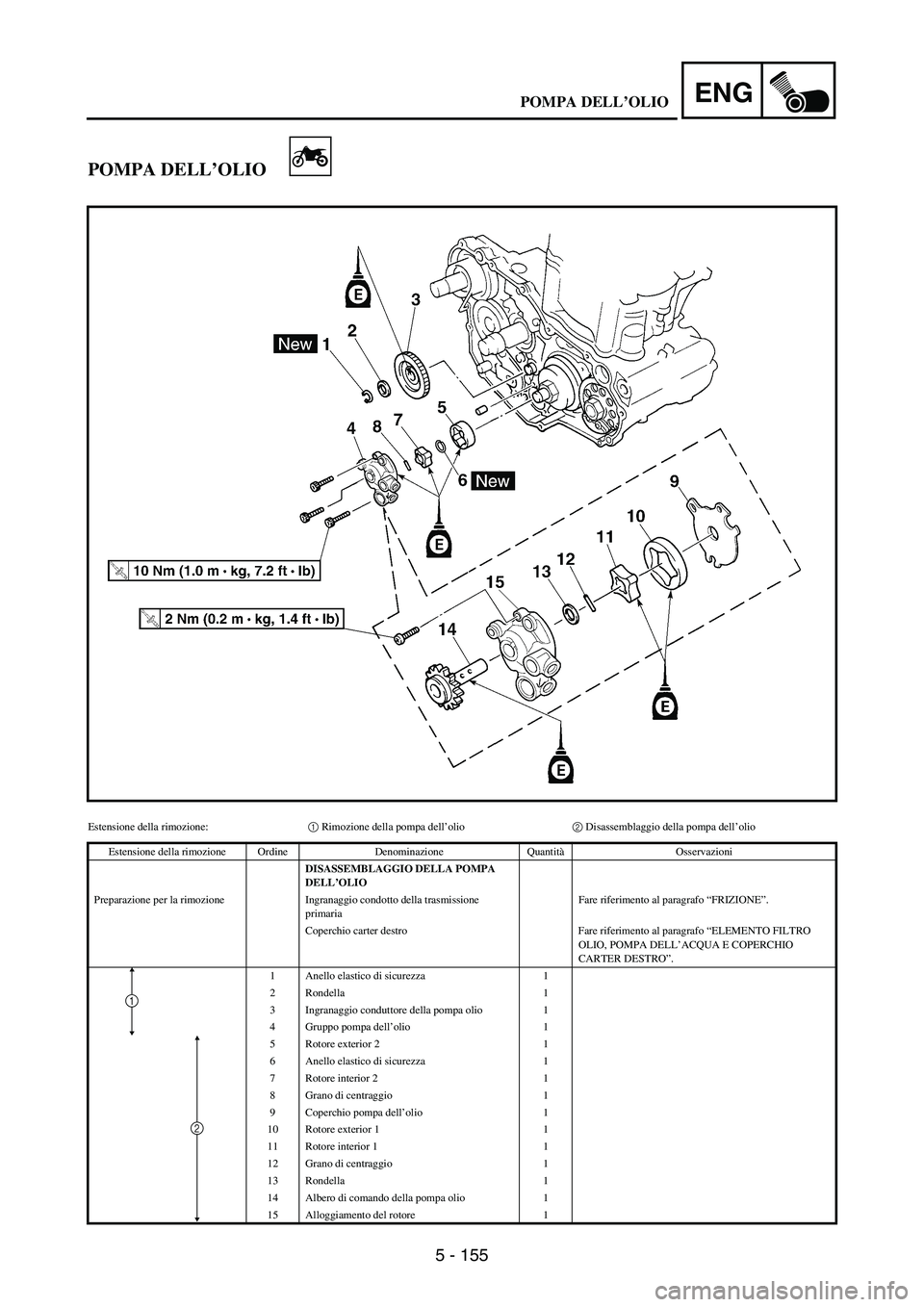

POMPA DELL’OLIO
Estensione della rimozione:1 Rimozione della pompa dell’olio2 Disassemblaggio della pompa dell’olio
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
DISASSEMBLAGGIO DELLA POMPA
DELL’OLIO
Preparazione per la rimozione Ingranaggio condotto della trasmissione
primariaFare riferimento al paragrafo “FRIZIONE”.
Coperchio carter destro Fare riferimento al paragrafo “ELEMENTO FILTRO
OLIO, POMPA DELL’ACQUA E COPERCHIO
CARTER DESTRO”.
1 Anello elastico di sicurezza 1
2 Rondella 1
3 Ingranaggio conduttore della pompa olio 1
4 Gruppo pompa dell’olio 1
5 Rotore exterior 2 1
6 Anello elastico di sicurezza 1
7 Rotore interior 2 1
8 Grano di centraggio 1
9 Coperchio pompa dell’olio 1
10 Rotore exterior 1 1
11 Rotore interior 1 1
12 Grano di centraggio 1
13 Rondella 1
14 Albero di comando della pompa olio 1
15 Alloggiamento del rotore 1
2
1
POMPA DELL’OLIO

5 - 156
ENG

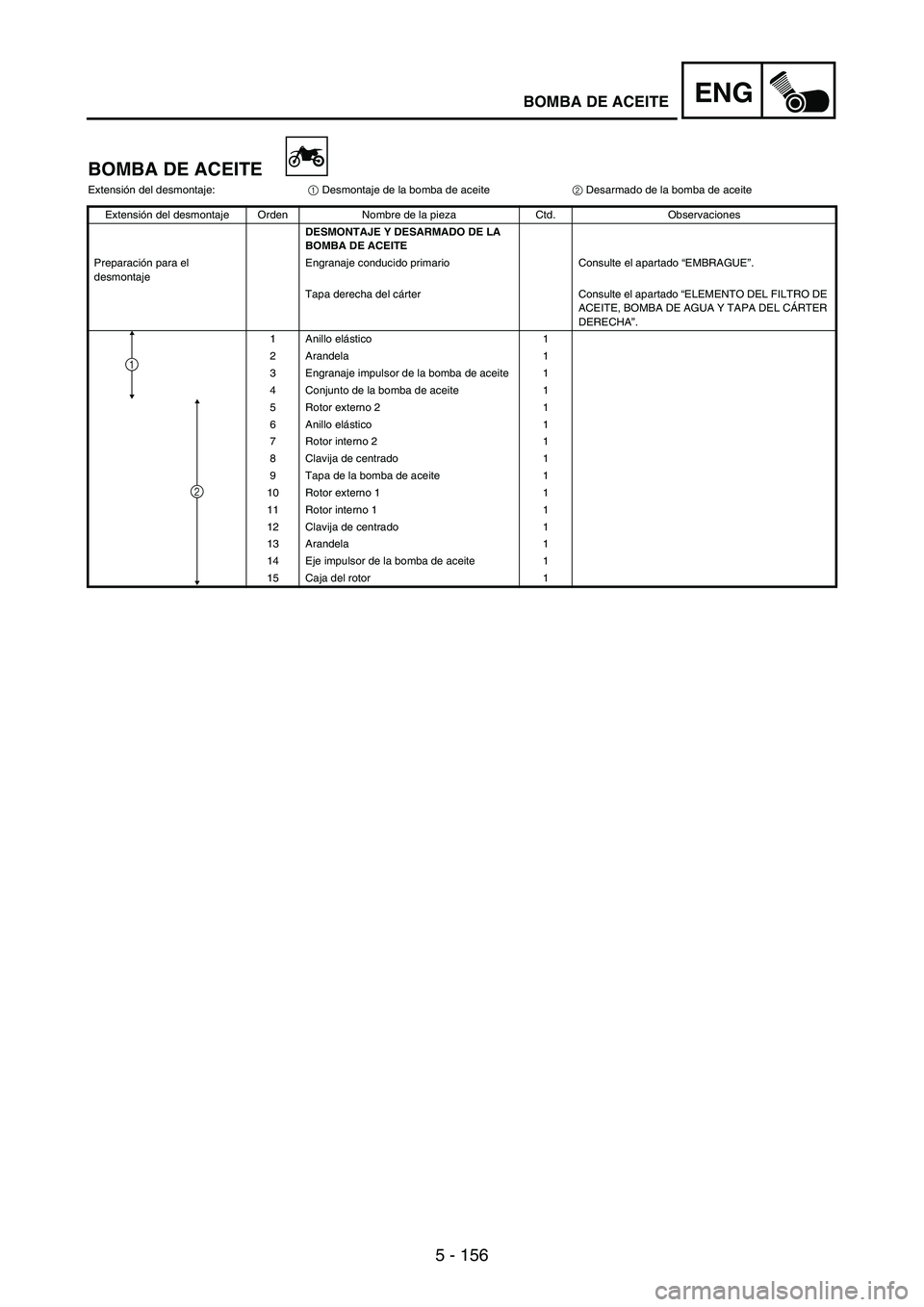

BOMBA DE ACEITE
Extensión del desmontaje:
1 Desmontaje de la bomba de aceite
2 Desarmado de la bomba de aceite
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE Y DESARMADO DE LA
BOMBA DE ACEITE
Preparación para el
desmontajeEngranaje conducido primario Consulte el apartado “EMBRAGUE”.
Tapa derecha del cárter Consulte el apartado “ELEMENTO DEL FILTRO DE
ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER
DERECHA”.
1 Anillo elástico 1
2 Arandela 1
3 Engranaje impulsor de la bomba de aceite 1
4 Conjunto de la bomba de aceite 1
5 Rotor externo 2 1
6 Anillo elástico 1
7 Rotor interno 2 1
8 Clavija de centrado 1
9 Tapa de la bomba de aceite 1
10 Rotor externo 1 1
11 Rotor interno 1 1
12 Clavija de centrado 1
13 Arandela 1
14 Eje impulsor de la bomba de aceite 1
15 Caja del rotor 1
2
1
BOMBA DE ACEITE

5 - 157

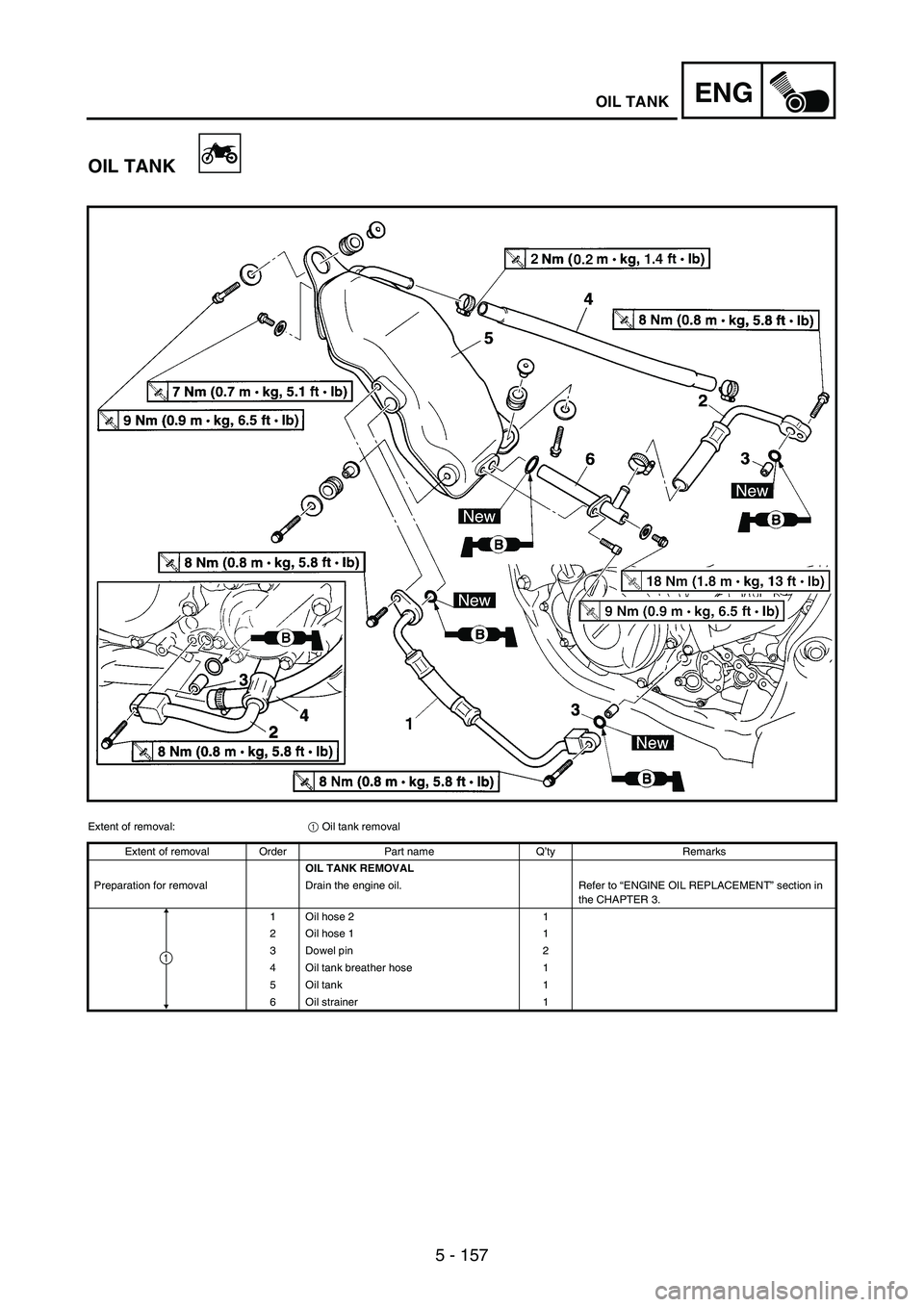

ENGOIL TANK
OIL TANK
Extent of removal:
1 Oil tank removal
Extent of removal Order Part name Q’ty Remarks
OIL TANK REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT” section in
the CHAPTER 3.
1Oil hose 2 1
2Oil hose 1 1
3 Dowel pin 2
4 Oil tank breather hose 1
5 Oil tank 1
6 Oil strainer 1
1

5 - 158
ENG
RÉSERVOIR D’HUILE
Organisation de la dépose:1 Dépose du réservoir d’huile
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DÉPOSE DU RÉSERVOIR D’HUILE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” au CHAPITRE 3.
1 Durit d’huile 2 1
2 Durit d’huile 1 1
3Goujon 2
4 Durit de mise à l’air du réservoir d’huile 1
5Réservoir d’huile 1
6Crépine à huile 1
1
ÖLTANK
Arbeitsumfang:
1 Ausbau des Öltanks
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
DEMONTAGE DES ÖLTANKS
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “CHANGEMENT DE L’HUILE
MOTEUR” in KAPITEL 3.
1Ölschlauch 2 1
2Ölschlauch 1 1
3 Passhülse 2
4Öltank-Belüftungsschlauch 1
5Öltank 1
6Ölsieb 1
1
RÉSERVOIR D’HUILE
ÖLTANK

5 - 159
ENG

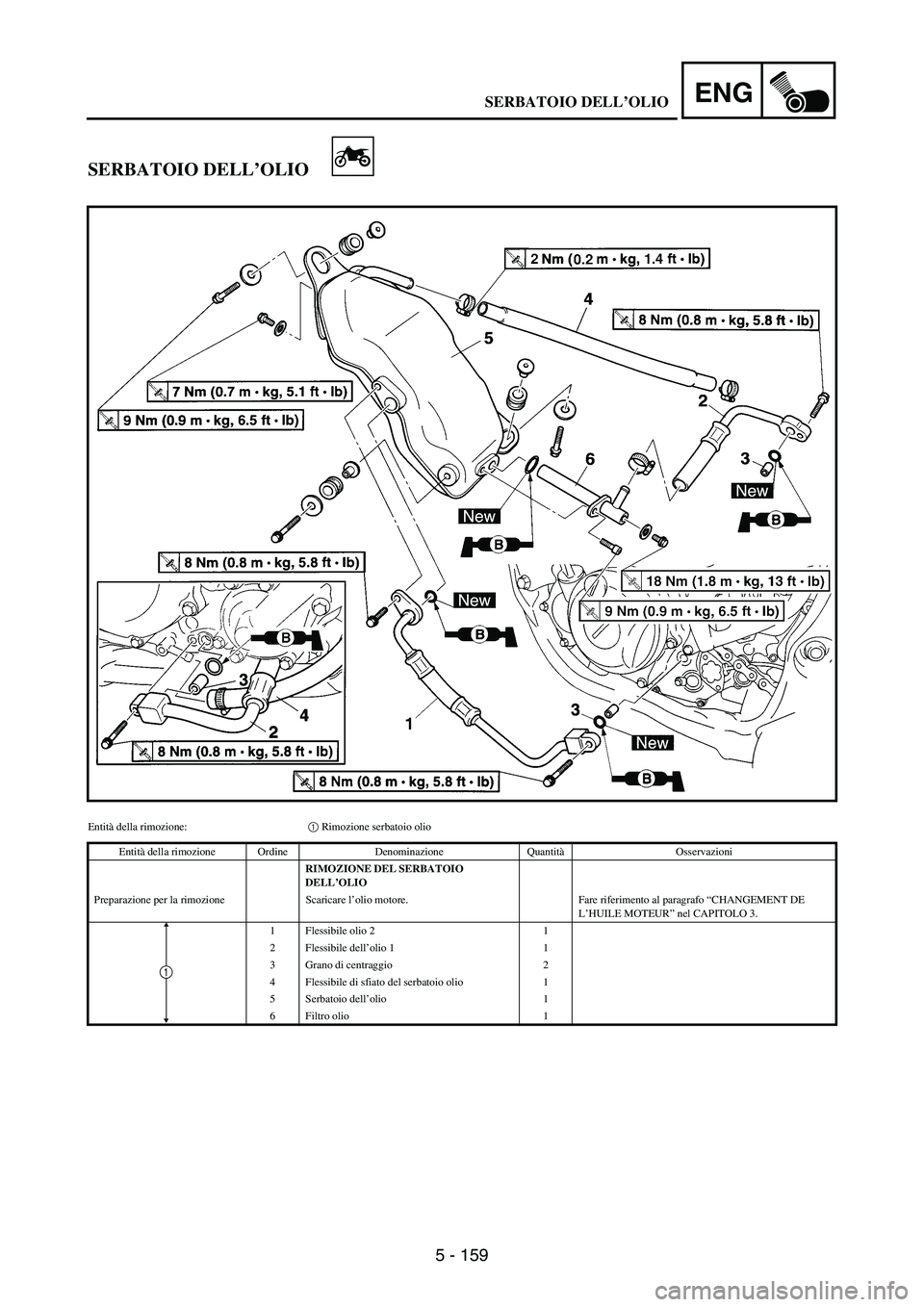

SERBATOIO DELL’OLIO
Entità della rimozione:1 Rimozione serbatoio olio
Entità della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL SERBATOIO
DELL’OLIO
Preparazione per la rimozione Scaricare l’olio motore. Fare riferimento al paragrafo “CHANGEMENT DE
L’HUILE MOTEUR” nel CAPITOLO 3.
1 Flessibile olio 2 1
2 Flessibile dell’olio 1 1
3 Grano di centraggio 2
4 Flessibile di sfiato del serbatoio olio 1
5 Serbatoio dell’olio 1
6 Filtro olio 1
1
SERBATOIO DELL’OLIO

5 - 160
ENG

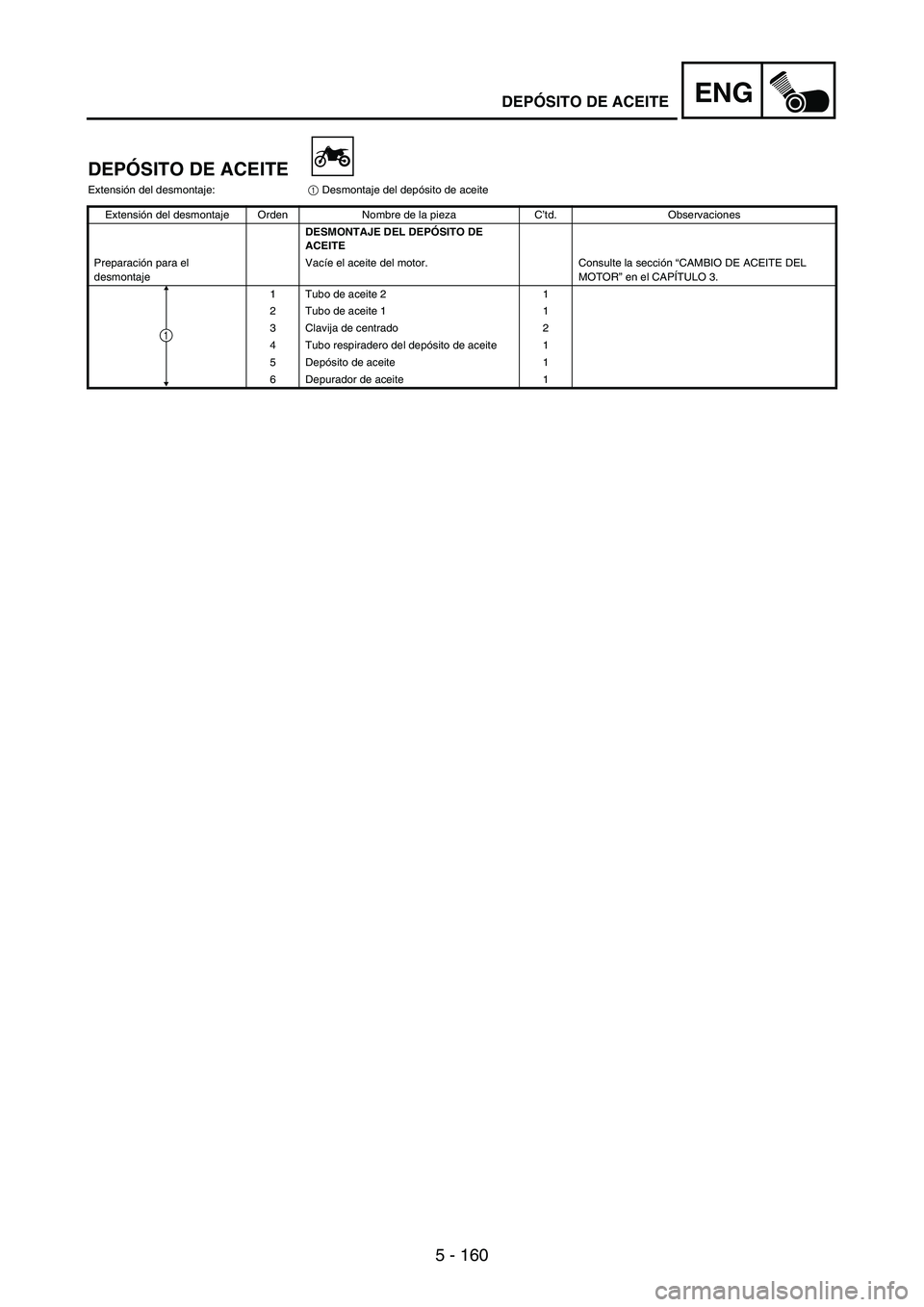

DEPÓSITO DE ACEITE
Extensión del desmontaje:
1 Desmontaje del depósito de aceite
Extensión del desmontaje Orden Nombre de la pieza C’td. Observaciones
DESMONTAJE DEL DEPÓSITO DE
ACEITE
Preparación para el
desmontajeVacíe el aceite del motor. Consulte la sección “CAMBIO DE ACEITE DEL
MOTOR” en el CAPÍTULO 3.
1 Tubo de aceite 2 1
2 Tubo de aceite 1 1
3 Clavija de centrado 2
4 Tubo respiradero del depósito de aceite 1
5Depósito de aceite 1
6 Depurador de aceite 1
1
DEPÓSITO DE ACEITE

5 - 161
ENGOIL TANK

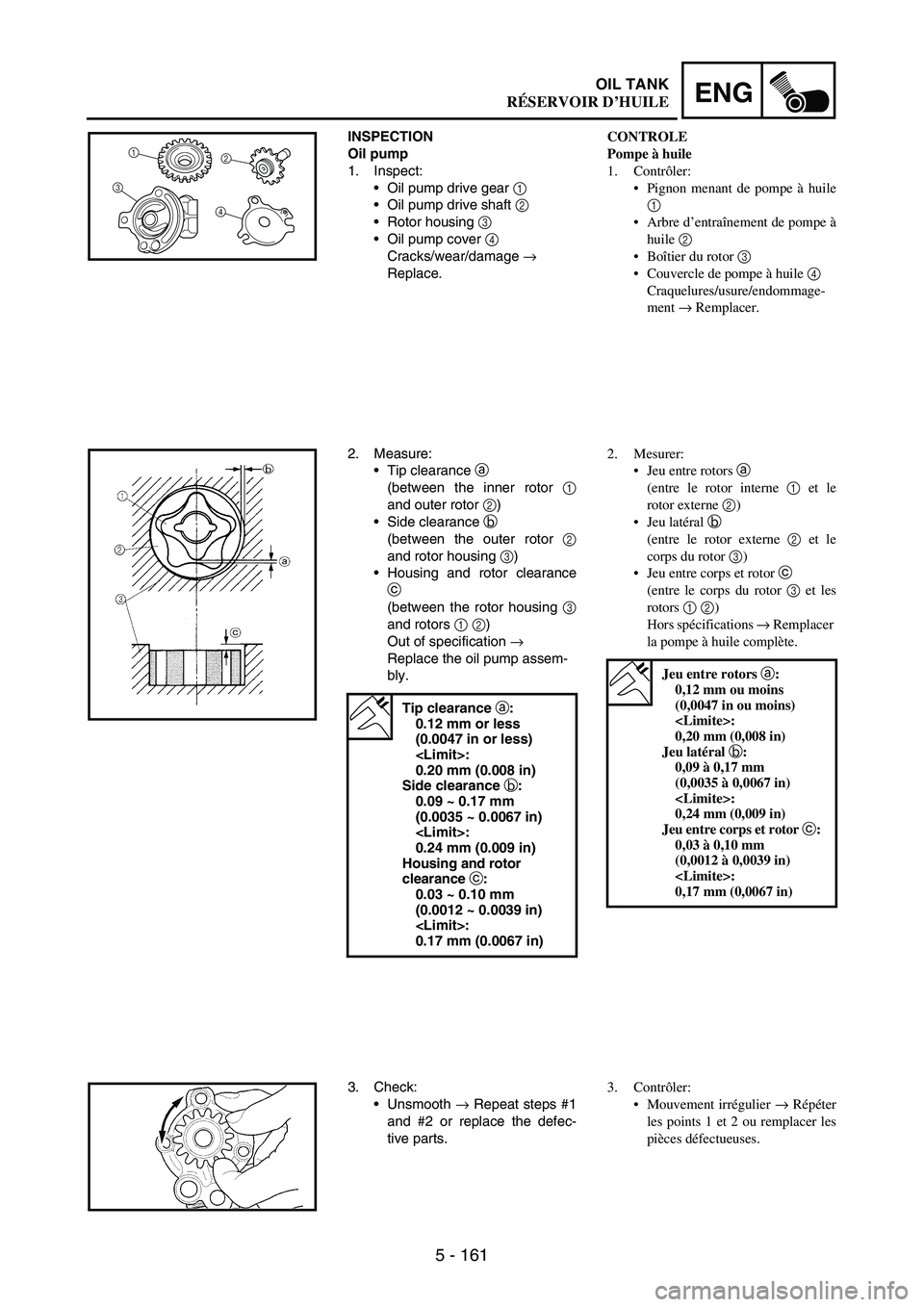

INSPECTION
Oil pump
1. Inspect:
Oil pump drive gear
1
Oil pump drive shaft
2
Rotor housing
3
Oil pump cover
4
Cracks/wear/damage
→
Replace.1
32
4
2. Measure:
Tip clearance
a
(between the inner rotor 1
and outer rotor 2)
Side clearance b
(between the outer rotor 2
and rotor housing 3)
Housing and rotor clearance
c
(between the rotor housing 3
and rotors 1 2)
Out of specification →
Replace the oil pump assem-
bly.
Tip clearance a:
0.12 mm or less
(0.0047 in or less)
:
0.20 mm (0.008 in)
Side clearance b:
0.09 ~ 0.17 mm
(0.0035 ~ 0.0067 in)
:
0.24 mm (0.009 in)
Housing and rotor
clearance c:
0.03 ~ 0.10 mm
(0.0012 ~ 0.0039 in)
:
0.17 mm (0.0067 in)
3. Check:
Unsmooth → Repeat steps #1
and #2 or replace the defec-
tive parts.
CONTROLE
Pompe à huile
1. Contrôler:
Pignon menant de pompe à huile
1
Arbre d’entraînement de pompe à
huile 2
Boîtier du rotor 3
Couvercle de pompe à huile 4
Craquelures/usure/endommage-
ment → Remplacer.
2. Mesurer:
Jeu entre rotors a
(entre le rotor interne 1 et le
rotor externe 2)
Jeu latéral b
(entre le rotor externe 2 et le
corps du rotor 3)
Jeu entre corps et rotor c
(entre le corps du rotor 3 et les
rotors 1 2)
Hors spécifications → Remplacer
la pompe à huile complète.
Jeu entre rotors a:
0,12 mm ou moins
(0,0047 in ou moins)
:
0,20 mm (0,008 in)
Jeu latéral b:
0,09 à 0,17 mm
(0,0035 à 0,0067 in)
:
0,24 mm (0,009 in)
Jeu entre corps et rotor c:
0,03 à 0,10 mm
(0,0012 à 0,0039 in)
:
0,17 mm (0,0067 in)
3. Contrôler:
Mouvement irrégulier → Répéter
les points 1 et 2 ou remplacer les
pièces défectueuses.
RÉSERVOIR D’HUILE

5 - 162
ENG

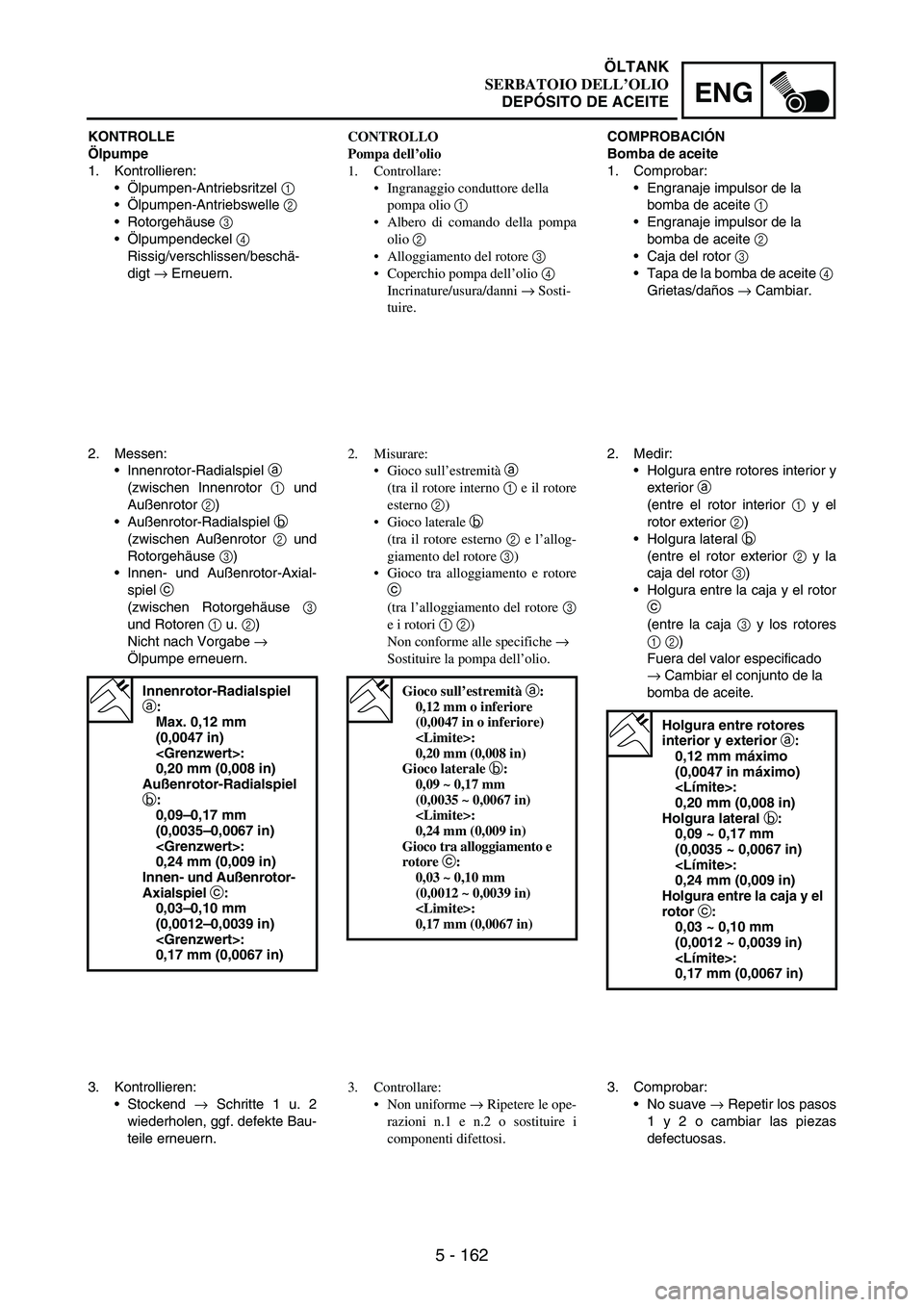

KONTROLLE
Ölpumpe
1. Kontrollieren:
Ölpumpen-Antriebsritzel
1
Ölpumpen-Antriebswelle
2
Rotorgehäuse
3
Ölpumpendeckel
4
Rissig/verschlissen/beschä-
digt
→ Erneuern.
2. Messen:
Innenrotor-Radialspiel
a
(zwischen Innenrotor
1 und
Außenrotor
2)
Außenrotor-Radialspiel
b
(zwischen Außenrotor
2 und
Rotorgehäuse
3)
Innen- und Außenrotor-Axial-
spiel
c
(zwischen Rotorgehäuse
3
und Rotoren
1 u.
2)
Nicht nach Vorgabe
→
Ölpumpe erneuern.
Innenrotor-Radialspiel
a:
Max. 0,12 mm
(0,0047 in)
:
0,20 mm (0,008 in)
Außenrotor-Radialspiel
b:
0,09–0,17 mm
(0,0035–0,0067 in)
:
0,24 mm (0,009 in)
Innen- und Außenrotor-
Axialspiel c:
0,03–0,10 mm
(0,0012–0,0039 in)
:
0,17 mm (0,0067 in)
3. Kontrollieren:
Stockend
→ Schritte 1 u. 2
wiederholen, ggf. defekte Bau-
teile erneuern.CONTROLLO
Pompa dell’olio
1. Controllare:
Ingranaggio conduttore della
pompa olio 1
Albero di comando della pompa
olio 2
Alloggiamento del rotore 3
Coperchio pompa dell’olio 4
Incrinature/usura/danni → Sosti-
tuire.
2. Misurare:
Gioco sull’estremità a
(tra il rotore interno 1 e il rotore
esterno 2)
Gioco laterale b
(tra il rotore esterno 2 e l’allog-
giamento del rotore 3)
Gioco tra alloggiamento e rotore
c
(tra l’alloggiamento del rotore 3
e i rotori 1 2)
Non conforme alle specifiche →
Sostituire la pompa dell’olio.
Gioco sull’estremità a:
0,12 mm o inferiore
(0,0047 in o inferiore)
:
0,20 mm (0,008 in)
Gioco laterale b:
0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)
:
0,24 mm (0,009 in)
Gioco tra alloggiamento e
rotore c:
0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)
:
0,17 mm (0,0067 in)
3. Controllare:
Non uniforme → Ripetere le ope-
razioni n.1 e n.2 o sostituire i
componenti difettosi.COMPROBACIÓN
Bomba de aceite
1. Comprobar:
Engranaje impulsor de la
bomba de aceite
1
Engranaje impulsor de la
bomba de aceite
2
Caja del rotor
3
Tapa de la bomba de aceite
4
Grietas/daños
→ Cambiar.
2. Medir:
Holgura entre rotores interior y
exterior
a
(entre el rotor interior
1 y el
rotor exterior
2)
Holgura lateral
b
(entre el rotor exterior
2 y la
caja del rotor
3)
Holgura entre la caja y el rotor
c
(entre la caja
3 y los rotores
1
2)
Fuera del valor especificado
→ Cambiar el conjunto de la
bomba de aceite.
Holgura entre rotores
interior y exterior a:
0,12 mm máximo
(0,0047 in máximo)
:
0,20 mm (0,008 in)
Holgura lateral b:
0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)
:
0,24 mm (0,009 in)
Holgura entre la caja y el
rotor c:
0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)
:
0,17 mm (0,0067 in)
3. Comprobar:
No suave
→ Repetir los pasos
1 y 2 o cambiar las piezas
defectuosas.
ÖLTANK
SERBATOIO DELL’OLIO
DEPÓSITO DE ACEITE

5 - 163
ENGOIL TANK

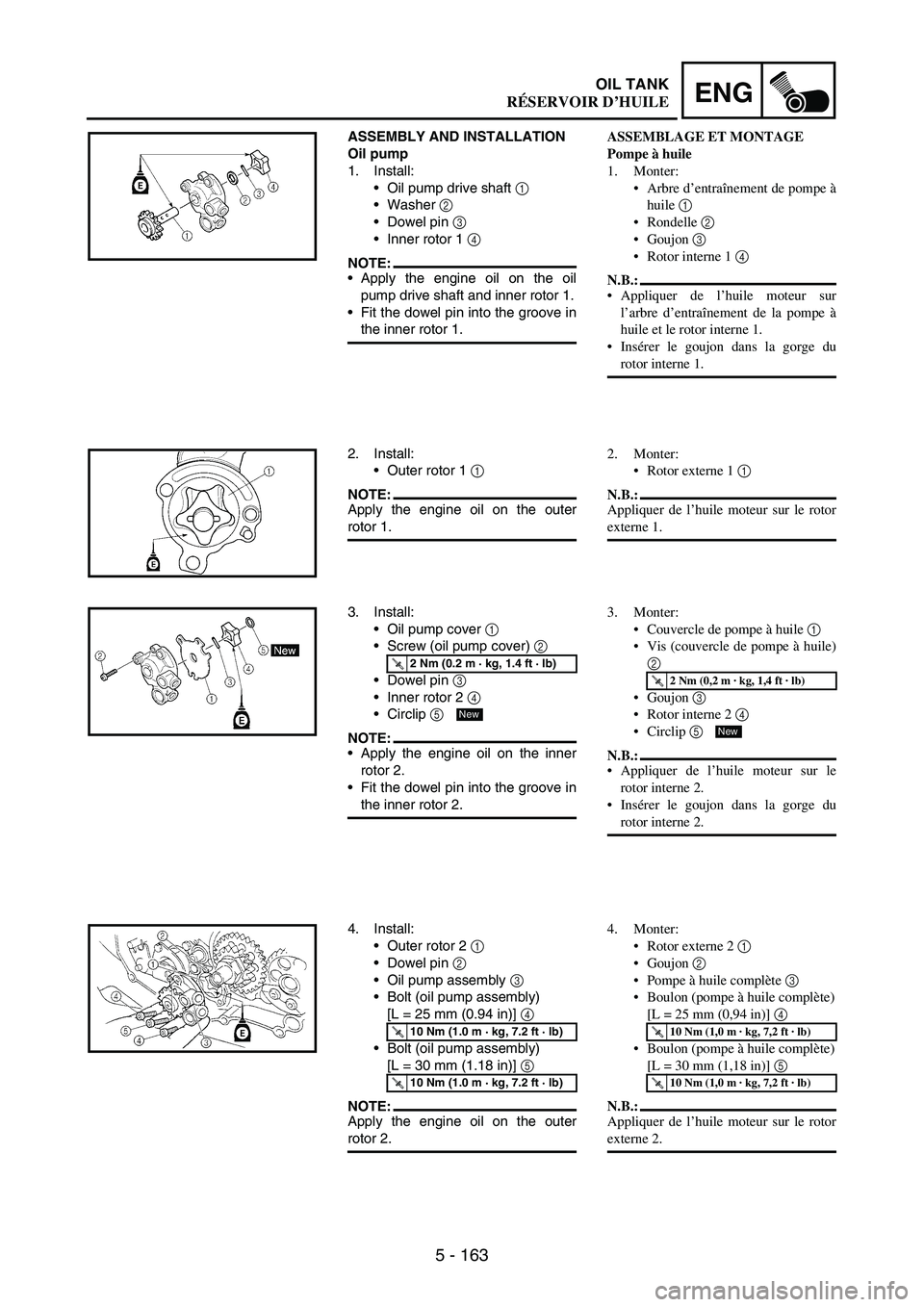

ASSEMBLY AND INSTALLATION
Oil pump
1. Install:
Oil pump drive shaft
1
Washer
2
Dowel pin
3
Inner rotor 1
4
NOTE:Apply the engine oil on the oil
pump drive shaft and inner rotor 1.
Fit the dowel pin into the groove in
the inner rotor 1.
2. Install:
Outer rotor 1
1
NOTE:Apply the engine oil on the outer
rotor 1.
3. Install:
Oil pump cover
1
Screw (oil pump cover)
2
Dowel pin
3
Inner rotor 2
4
Circlip
5
NOTE:Apply the engine oil on the inner
rotor 2.
Fit the dowel pin into the groove in
the inner rotor 2.
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
New
4. Install:
Outer rotor 2
1
Dowel pin
2
Oil pump assembly
3
Bolt (oil pump assembly)
[L = 25 mm (0.94 in)]
4
Bolt (oil pump assembly)
[L = 30 mm (1.18 in)]
5
NOTE:Apply the engine oil on the outer
rotor 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
ASSEMBLAGE ET MONTAGE
Pompe à huile
1. Monter:
Arbre d’entraînement de pompe à
huile 1
Rondelle 2
Goujon 3
Rotor interne 1 4
N.B.:
Appliquer de l’huile moteur sur
l’arbre d’entraînement de la pompe à
huile et le rotor interne 1.
Insérer le goujon dans la gorge du
rotor interne 1.
2. Monter:
Rotor externe 1 1
N.B.:
Appliquer de l’huile moteur sur le rotor
externe 1.
3. Monter:
Couvercle de pompe à huile 1
Vis (couvercle de pompe à huile)
2
Goujon 3
Rotor interne 2 4
Circlip 5
N.B.:
Appliquer de l’huile moteur sur le
rotor interne 2.
Insérer le goujon dans la gorge du
rotor interne 2.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
New
4. Monter:
Rotor externe 2 1
Goujon 2
Pompe à huile complète 3
Boulon (pompe à huile complète)
[L = 25 mm (0,94 in)] 4
Boulon (pompe à huile complète)
[L = 30 mm (1,18 in)] 5
N.B.:
Appliquer de l’huile moteur sur le rotor
externe 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
RÉSERVOIR D’HUILE
