YAMAHA WR 250F 2008 Betriebsanleitungen (in German)

6-7

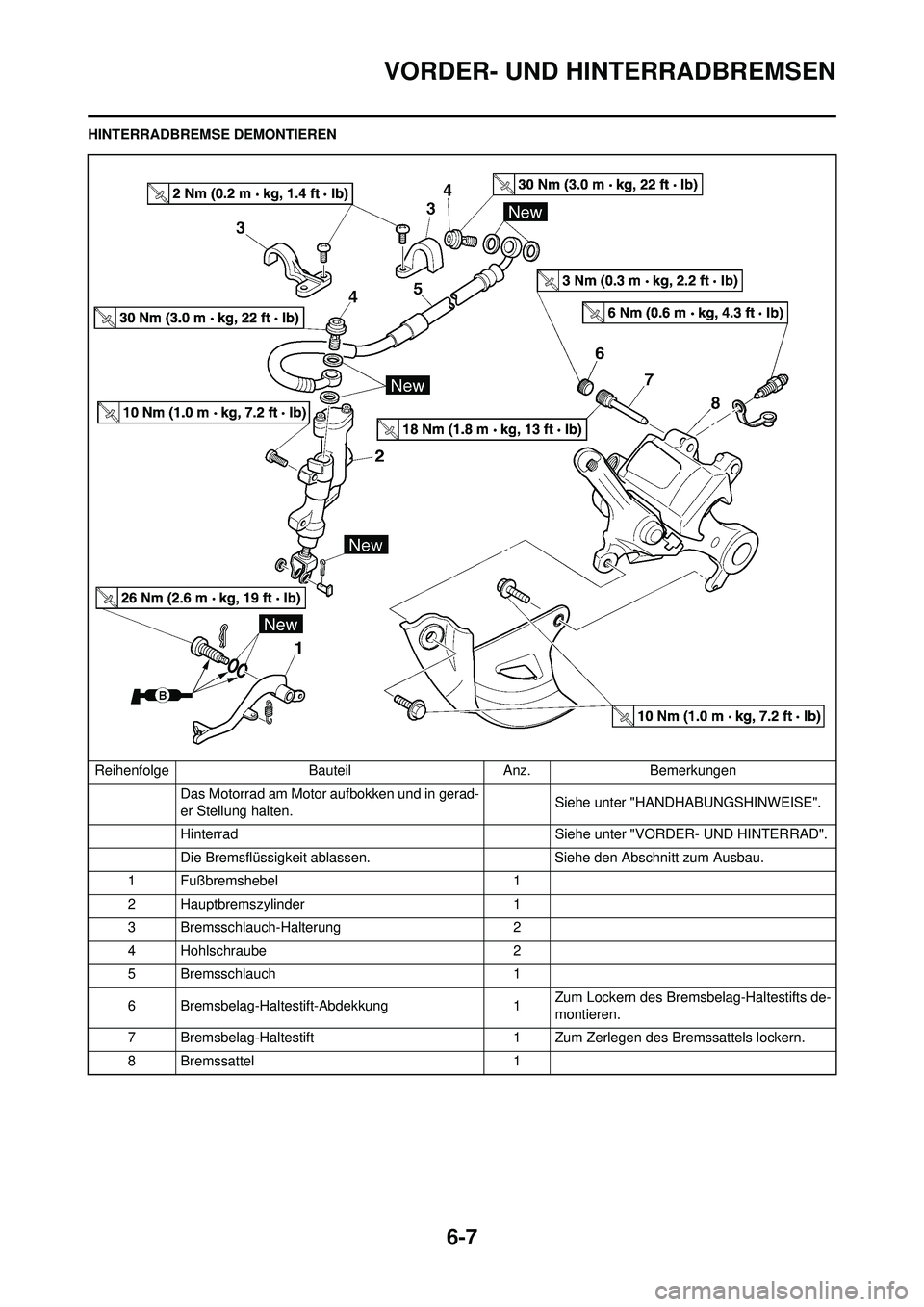

VORDER- UND HINTERRADBREMSEN
HINTERRADBREMSE DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten. Siehe unter "HANDHABUNGSHINWEISE".
Hinterrad Siehe unter "VORDER- UND HINTERRAD".
Die Bremsflüssigkeit ablassen. Siehe den Abschnitt zum Ausbau.
1 Fußbremshebel 1
2 Hauptbremszylinder 1
3 Bremsschlauch-Halterung 2
4 Hohlschraube 2
5 Bremsschlauch 1
6 Bremsbelag-Haltestift-Abdekkung 1Zum Lockern des Bremsbelag-Haltestifts de-
montieren.
7 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
8 Bremssattel 1

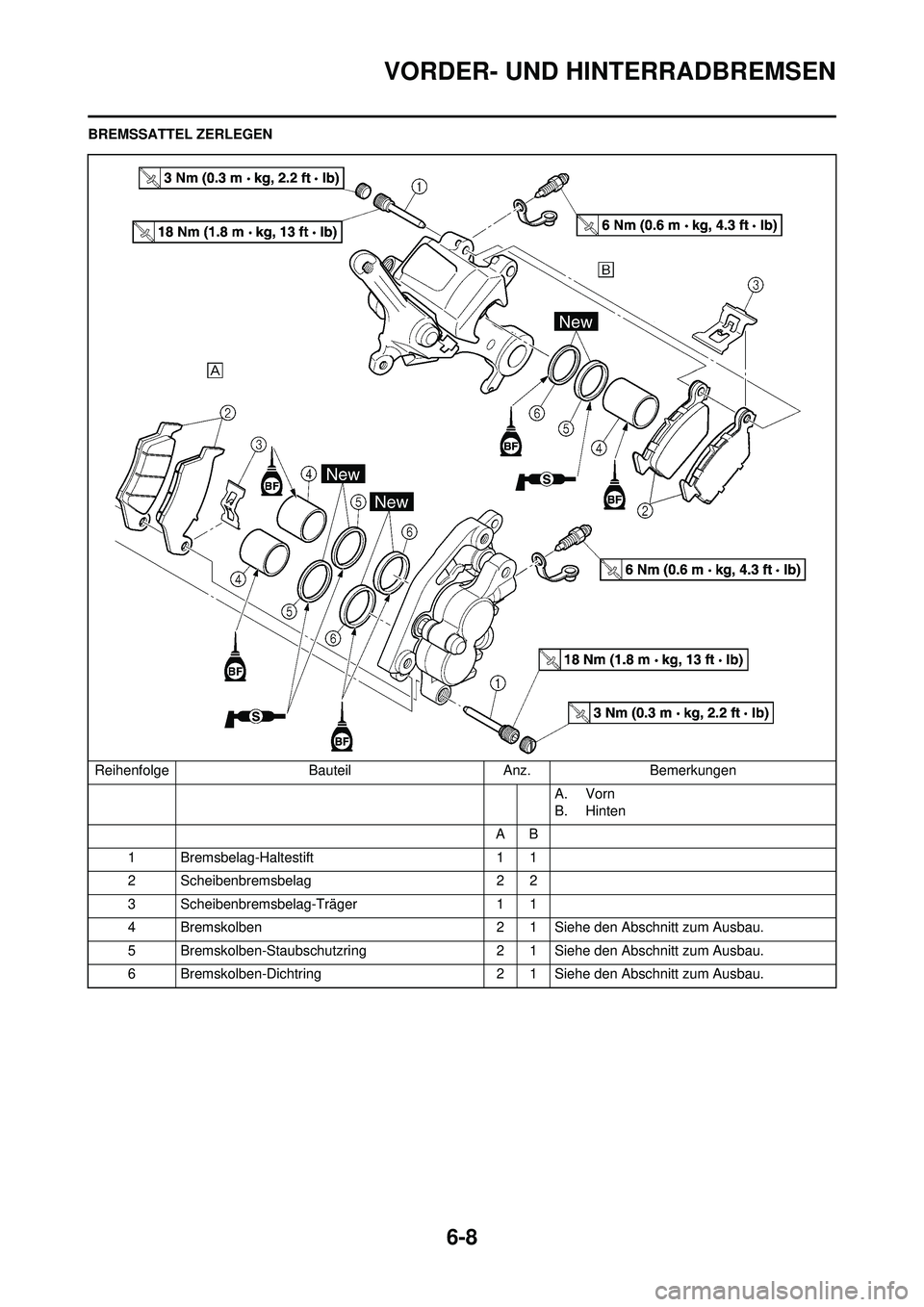

6-8
VORDER- UND HINTERRADBREMSEN
BREMSSATTEL ZERLEGENReihenfolge BauteilAnz.Bemerkungen
A. Vorn
B. Hinten
AB
1 Bremsbelag-Haltestift 1 1
2 Scheibenbremsbelag 2 2
3 Scheibenbremsbelag-Träger 1 1
4 Bremskolben 2 1 Siehe den Abschnitt zum Ausbau.
5 Bremskolben-Staubschutzring 2 1 Siehe den Abschnitt zum Ausbau.
6 Bremskolben-Dichtring 2 1 Siehe den Abschnitt zum Ausbau.

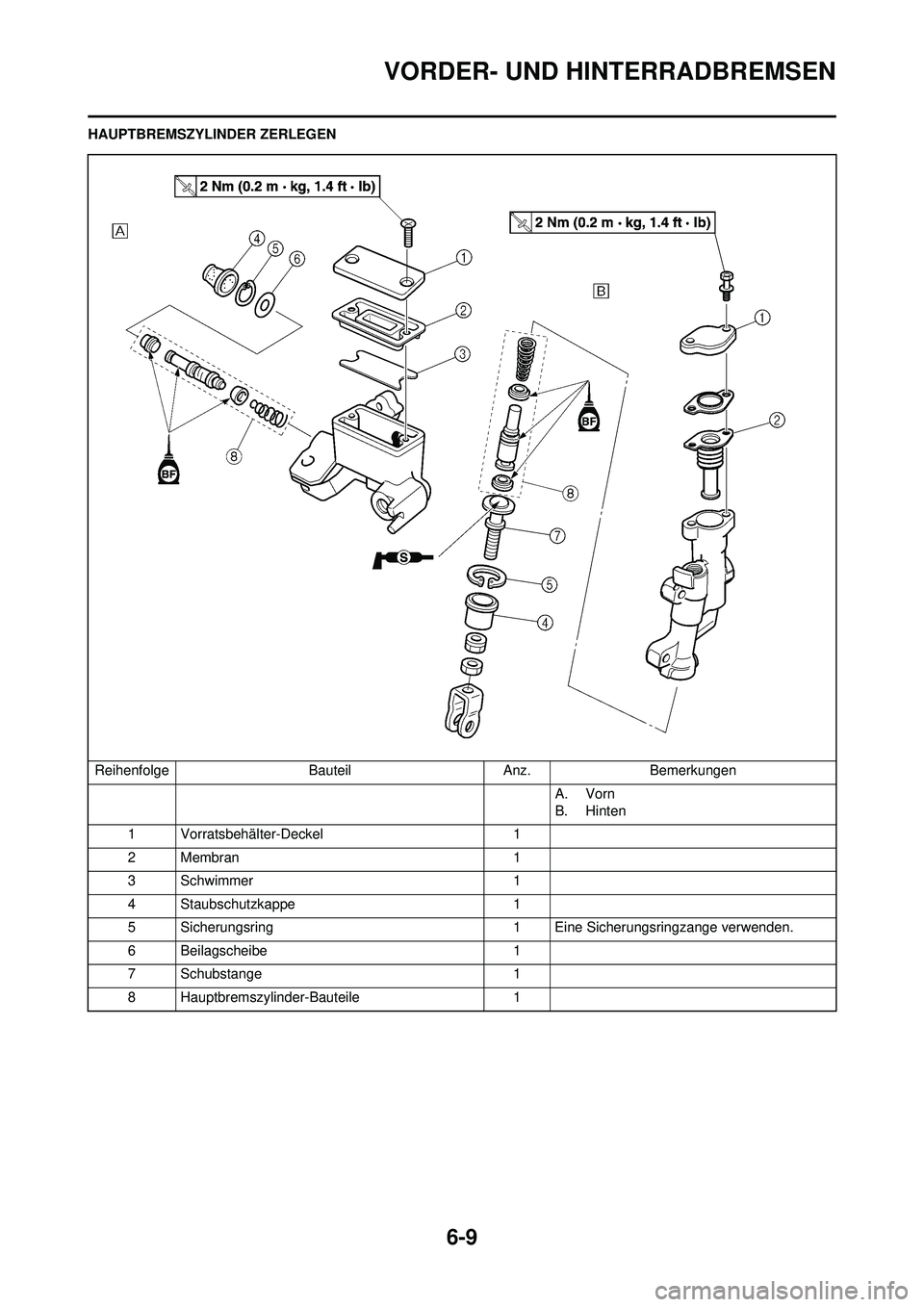

6-9
VORDER- UND HINTERRADBREMSEN
HAUPTBREMSZYLINDER ZERLEGENReihenfolge BauteilAnz.Bemerkungen
A. Vorn
B. Hinten
1 Vorratsbehälter-Deckel 1
2 Membran 1
3 Schwimmer 1
4 Staubschutzkappe 1
5 Sicherungsring 1 Eine Sicherungsringzange verwenden.
6 Beilagscheibe 1
7 Schubstange 1
8 Hauptbremszylinder-Bauteile 1

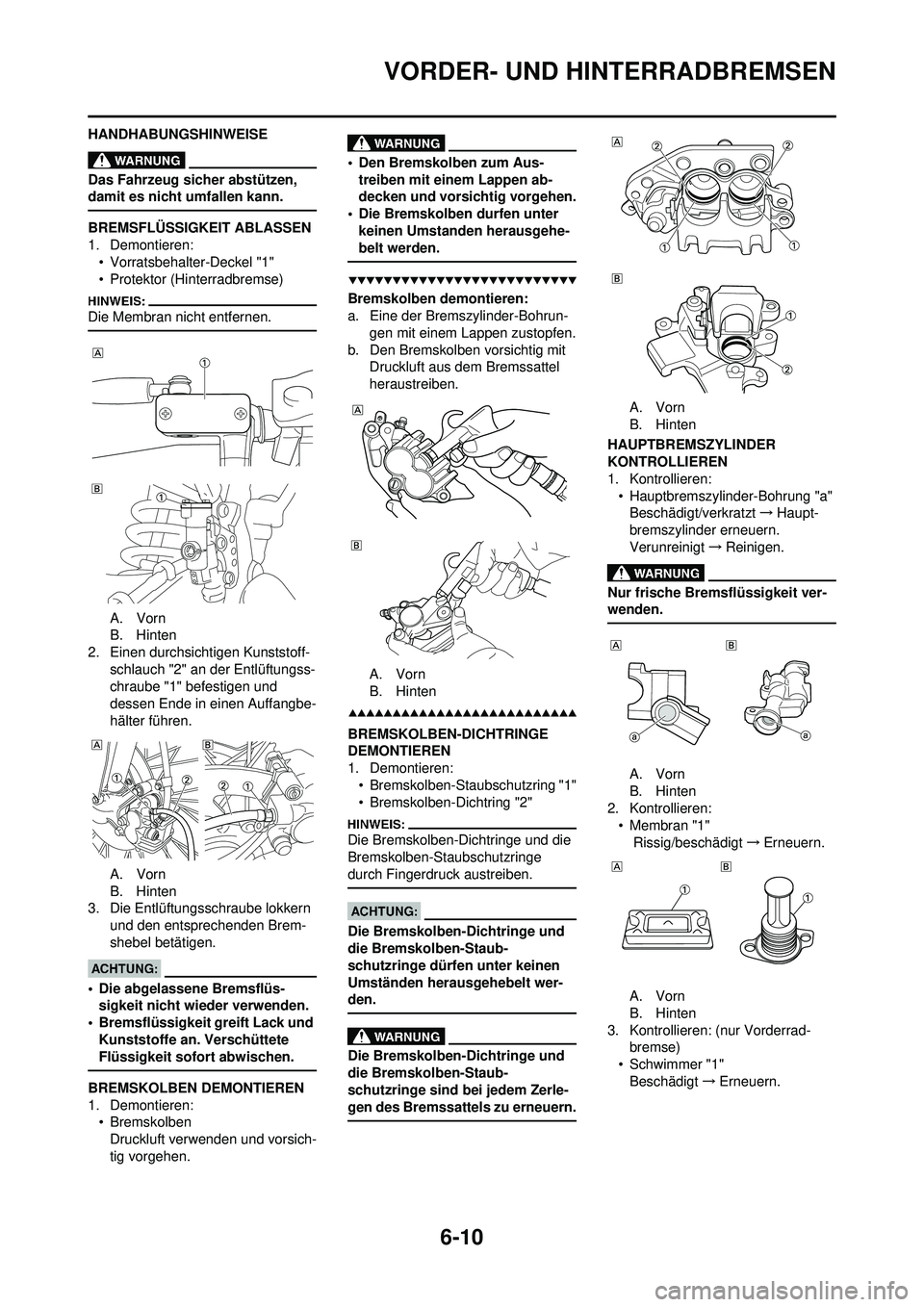

6-10
VORDER- UND HINTERRADBREMSEN
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
BREMSFLÜSSIGKEIT ABLASSEN
1. Demontieren:• Vorratsbehalter-Deckel "1"
• Protektor (Hinterradbremse)
Die Membran nicht entfernen.
A. Vorn
B. Hinten
2. Einen durchsichtigen Kunststoff-
schlauch "2" an der Entlüftungss-
chraube "1" befestigen und
dessen Ende in einen Auffangbe-
hälter führen.
A. Vorn
B. Hinten
3. Die Entlüftungsschraube lokkern
und den entsprechenden Brem-
shebel betätigen.
• Die abgelassene Bremsflüs-sigkeit nicht wieder verwenden.
• Bremsflüssigkeit greift Lack und Kunststoffe an. Verschüttete
Flüssigkeit sofort abwischen.
BREMSKOLBEN DEMONTIEREN
1. Demontieren: • BremskolbenDruckluft verwenden und vorsich-
tig vorgehen.
• Den Bremskolben zum Aus-treiben mit einem Lappen ab-
decken und vorsichtig vorgehen.
• Die Bremskolben durfen unter keinen Umstanden herausgehe-
belt werden.
Bremskolben demontieren:
a. Eine der Bremszylinder-Bohrun- gen mit einem Lappen zustopfen.
b. Den Bremskolben vorsichtig mit Druckluft aus dem Bremssattel
heraustreiben.
A. Vorn
B. Hinten
BREMSKOLBEN-DICHTRINGE
DEMONTIEREN
1. Demontieren:
• Bremskolben-Staubschutzring "1"
• Bremskolben-Dichtring "2"
Die Bremskolben-Dichtringe und die
Bremskolben-Staubschutzringe
durch Fingerdruck austreiben.
Die Bremskolben-Dichtringe und
die Bremskolben-Staub-
schutzringe dürfen unter keinen
Umständen herausgehebelt wer-
den.
Die Bremskolben-Dichtringe und
die Bremskolben-Staub-
schutzringe sind bei jedem Zerle-
gen des Bremssattels zu erneuern.
A. Vorn
B. Hinten
HAUPTBREMSZYLINDER
KONTROLLIEREN
1. Kontrollieren: • Hauptbremszylinder-Bohrung "a"Beschädigt/verkratzt →Haupt-
bremszylinder erneuern.
Verunreinigt →Reinigen.
Nur frische Bremsflüssigkeit ver-
wenden.
A. Vorn
B. Hinten
2. Kontrollieren: • Membran "1"
Rissig/beschädigt →Erneuern.
A. Vorn
B. Hinten
3. Kontrollieren: (nur Vorderrad- bremse)
• Schwimmer "1"
Beschädigt →Erneuern.

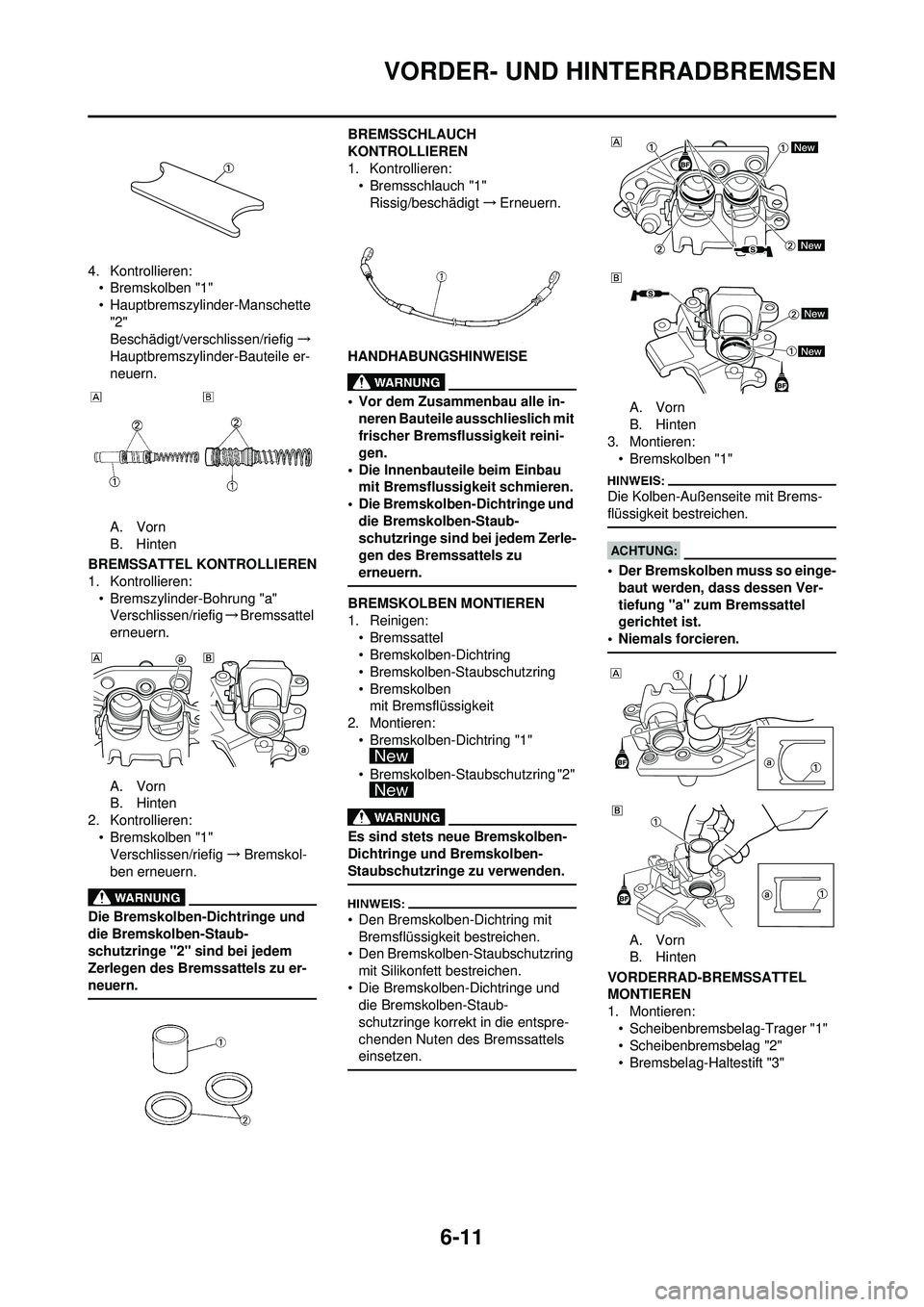

6-11
VORDER- UND HINTERRADBREMSEN
4. Kontrollieren:• Bremskolben "1"
• Hauptbremszylinder-Manschette "2"
Beschädigt/versc hlissen/riefig→
Hauptbremszylinder-Bauteile er-
neuern.
A. Vorn
B. Hinten
BREMSSATTEL KONTROLLIEREN
1. Kontrollieren: • Bremszylinder-Bohrung "a"Verschlissen/riefig →Bremssattel
erneuern.
A. Vorn
B. Hinten
2. Kontrollieren:
• Bremskolben "1"Verschlissen/riefig →Bremskol-
ben erneuern.
Die Bremskolben-Dichtringe und
die Bremskolben-Staub-
schutzringe "2" sind bei jedem
Zerlegen des Bremssattels zu er-
neuern.
BREMSSCHLAUCH
KONTROLLIEREN
1. Kontrollieren: • Bremsschlauch "1"
Rissig/beschädigt →Erneuern.
HANDHABUNGSHINWEISE
• Vor dem Zusammenbau alle in- neren Bauteile ausschlieslich mit
frischer Bremsflussigkeit reini-
gen.
• Die Innenbauteile beim Einbau mit Bremsflussigkeit schmieren.
• Die Bremskolben-Dichtringe und die Bremskolben-Staub-
schutzringe sind bei jedem Zerle-
gen des Bremssattels zu
erneuern.
BREMSKOLBEN MONTIEREN
1. Reinigen:
• Bremssattel
• Bremskolben-Dichtring
• Bremskolben-Staubschutzring
• Bremskolbenmit Bremsflüssigkeit
2. Montieren:
• Bremskolben-Dichtring "1"
• Bremskolben-Staubschutzring "2"
Es sind stets neue Bremskolben-
Dichtringe und Bremskolben-
Staubschutzringe zu verwenden.
• Den Bremskolben-Dichtring mit Bremsflüssigkeit bestreichen.
• Den Bremskolben-Staubschutzring mit Silikonfett bestreichen.
• Die Bremskolben-Dichtringe und die Bremskolben-Staub-
schutzringe korrekt in die entspre-
chenden Nuten des Bremssattels
einsetzen.
A. Vorn
B. Hinten
3. Montieren:
• Bremskolben "1"
Die Kolben-Außenseite mit Brems-
flüssigkeit bestreichen.
• Der Bremskolben muss so einge-baut werden, dass dessen Ver-
tiefung "a" zum Bremssattel
gerichtet ist.
• Niemals forcieren.
A. Vorn
B. Hinten
VORDERRAD-BREMSSATTEL
MONTIEREN
1. Montieren: • Scheibenbremsbelag-Trager "1"
• Scheibenbremsbelag "2"
• Bremsbelag-Haltestift "3"

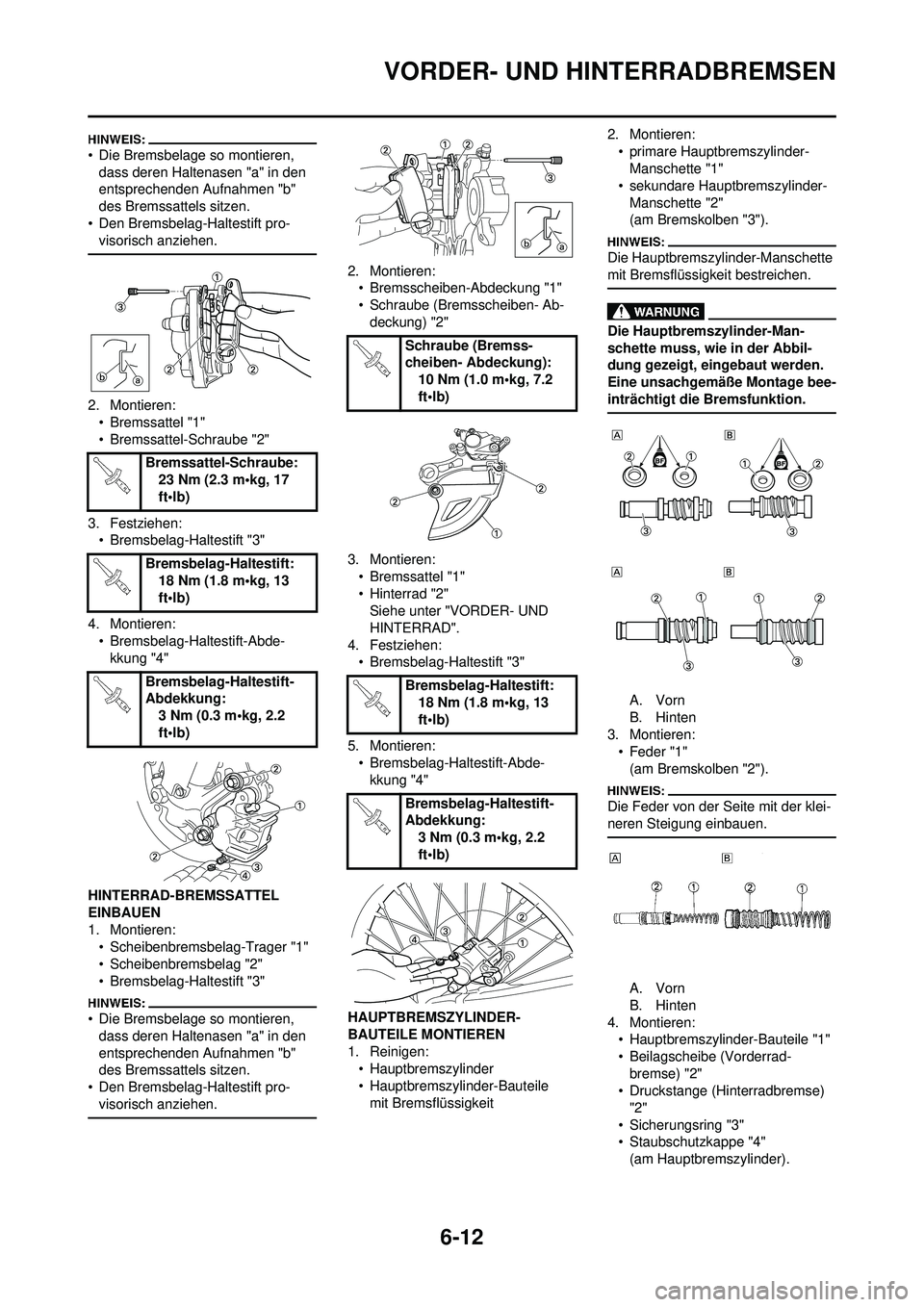

6-12
VORDER- UND HINTERRADBREMSEN
• Die Bremsbelage so montieren, dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift pro- visorisch anziehen.
2. Montieren:• Bremssattel "1"
• Bremssattel-Schraube "2"
3. Festziehen: • Bremsbelag-Haltestift "3"
4. Montieren: • Bremsbelag-Haltestift-Abde-
kkung "4"
HINTERRAD-BREMSSATTEL
EINBAUEN
1. Montieren: • Scheibenbremsbelag-Trager "1"
• Scheibenbremsbelag "2"
• Bremsbelag-Haltestift "3"
• Die Bremsbelage so montieren,
dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift pro- visorisch anziehen.
2. Montieren:• Bremsscheiben-Abdeckung "1"
• Schraube (Bremsscheiben- Ab-deckung) "2"
3. Montieren: • Bremssattel "1"
• Hinterrad "2"Siehe unter "VORDER- UND
HINTERRAD".
4. Festziehen: • Bremsbelag-Haltestift "3"
5. Montieren: • Bremsbelag-Haltestift-Abde-kkung "4"
HAUPTBREMSZYLINDER-
BAUTEILE MONTIEREN
1. Reinigen: • Hauptbremszylinder
• Hauptbremszylinder-Bauteile
mit Bremsflüssigkeit 2. Montieren:
• primare Hauptbremszylinder- Manschette "1"
• sekundare Hauptbremszylinder-
Manschette "2"
(am Bremskolben "3").Die Hauptbremszylinder-Manschette
mit Bremsflüssigkeit bestreichen.
Die Hauptbremszylinder-Man-
schette muss, wie in der Abbil-
dung gezeigt, eingebaut werden.
Eine unsachgemäße Montage bee-
inträchtigt die Bremsfunktion.
A. Vorn
B. Hinten
3. Montieren: • Feder "1"(am Bremskolben "2").
Die Feder von der Seite mit der klei-
neren Steigung einbauen.
A. Vorn
B. Hinten
4. Montieren: • Hauptbremszylinder-Bauteile "1"
• Beilagscheibe (Vorderrad-
bremse) "2"
• Druckstange (Hinterradbremse) "2"
• Sicherungsring "3"
• Staubschutzkappe "4" (am Hauptbremszylinder).
Bremssattel-Schraube:
23 Nm (2.3 m•kg, 17
ft•lb)
Bremsbelag-Haltestift: 18 Nm (1.8 m•kg, 13
ft•lb)
Bremsbelag-Haltestift-
Abdekkung: 3 Nm (0.3 m•kg, 2.2
ft•lb)
Schraube (Bremss-
cheiben- Abdeckung):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Bremsbelag-Haltestift: 18 Nm (1.8 m•kg, 13
ft•lb)
Bremsbelag-Haltestift-
Abdekkung: 3 Nm (0.3 m•kg, 2.2
ft•lb)

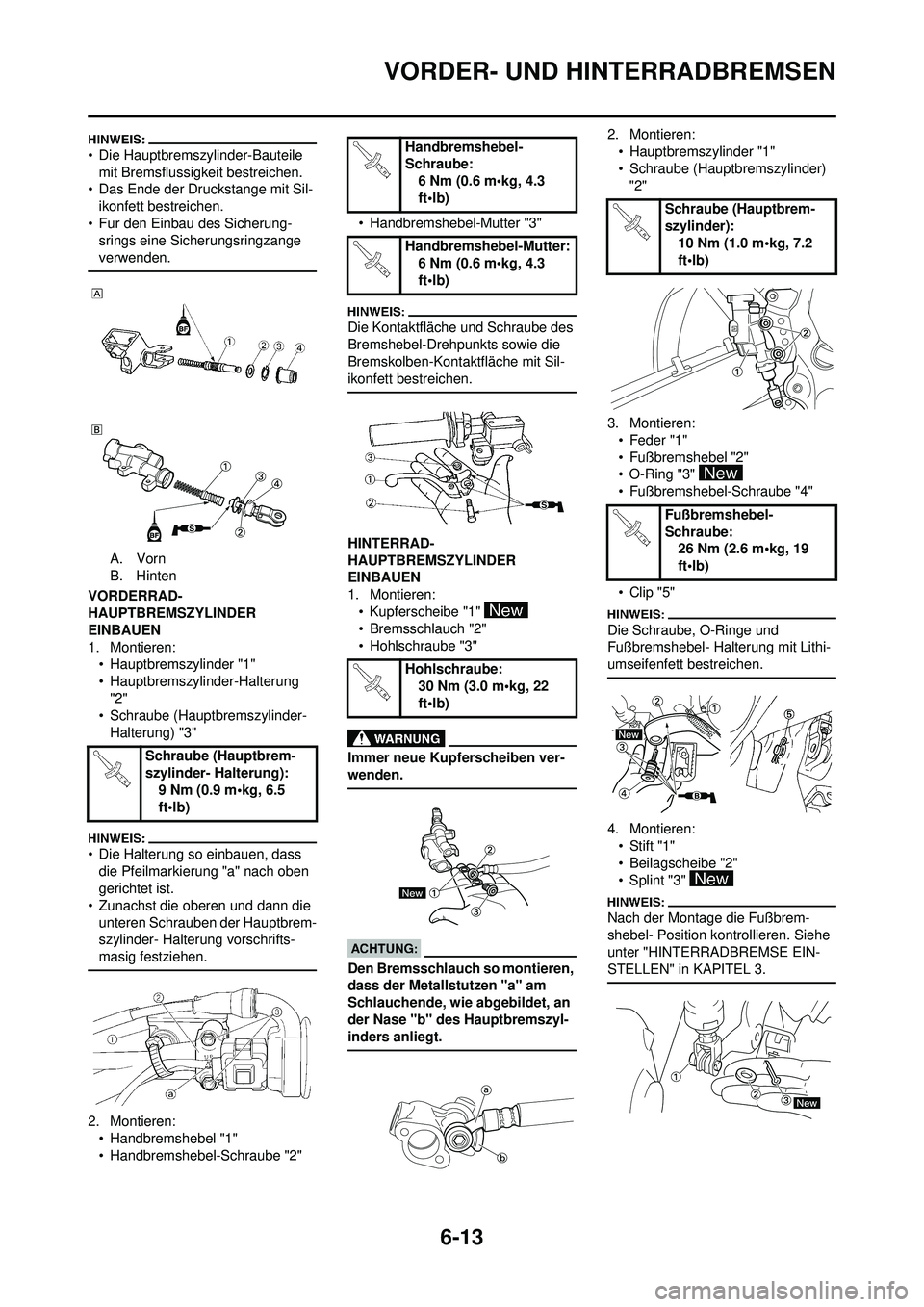

6-13
VORDER- UND HINTERRADBREMSEN
• Die Hauptbremszylinder-Bauteile mit Bremsflussigkeit bestreichen.
• Das Ende der Druckstange mit Sil-
ikonfett bestreichen.
• Fur den Einbau des Sicherung- srings eine Sicherungsringzange
verwenden.
A. Vorn
B. Hinten
VORDERRAD-
HAUPTBREMSZYLINDER
EINBAUEN
1. Montieren: • Hauptbremszylinder "1"
• Hauptbremszylinder-Halterung "2"
• Schraube (Hauptb remszylinder-
Halterung) "3"
• Die Halterung so einbauen, dass die Pfeilmarkierung "a" nach oben
gerichtet ist.
• Zunachst die oberen und dann die unteren Schrauben der Hauptbrem-
szylinder- Halterung vorschrifts-
masig festziehen.
2. Montieren: • Handbremshebel "1"
• Handbremshebel-Schraube "2" • Handbremshebel-Mutter "3"
Die Kontaktfläche und Schraube des
Bremshebel-Drehpunkts sowie die
Bremskolben-Kontaktfläche mit Sil-
ikonfett bestreichen.
HINTERRAD-
HAUPTBREMSZYLINDER
EINBAUEN
1. Montieren:
• Kupferscheibe "1"
• Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass der Metallstutzen "a" am
Schlauchende, wie abgebildet, an
der Nase "b" des Hauptbremszyl-
inders anliegt.
2. Montieren:• Hauptbremszylinder "1"
• Schraube (Hauptb remszylinder)
"2"
3. Montieren: • Feder "1"
• Fußbremshebel "2"
• O-Ring "3"
• Fußbremshebel-Schraube "4"
• Clip "5"
Die Schraube, O-Ringe und
Fußbremshebel- Halterung mit Lithi-
umseifenfett bestreichen.
4. Montieren:• Stift "1"
• Beilagscheibe "2"
• Splint "3"
Nach der Montage die Fußbrem-
shebel- Position kontrollieren. Siehe
unter "HINTERRADBREMSE EIN-
STELLEN" in KAPITEL 3.
Schraube (Hauptbrem-
szylinder- Halterung): 9 Nm (0.9 m•kg, 6.5
ft•lb)
Handbremshebel-
Schraube:6 Nm (0.6 m•kg, 4.3
ft•lb)
Handbremshebel-Mutter: 6 Nm (0.6 m•kg, 4.3
ft•lb)
Hohlschraube: 30 Nm (3.0 m•kg, 22
ft•lb)
Schraube (Hauptbrem-
szylinder): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Fußbremshebel-
Schraube: 26 Nm (2.6 m•kg, 19
ft•lb)

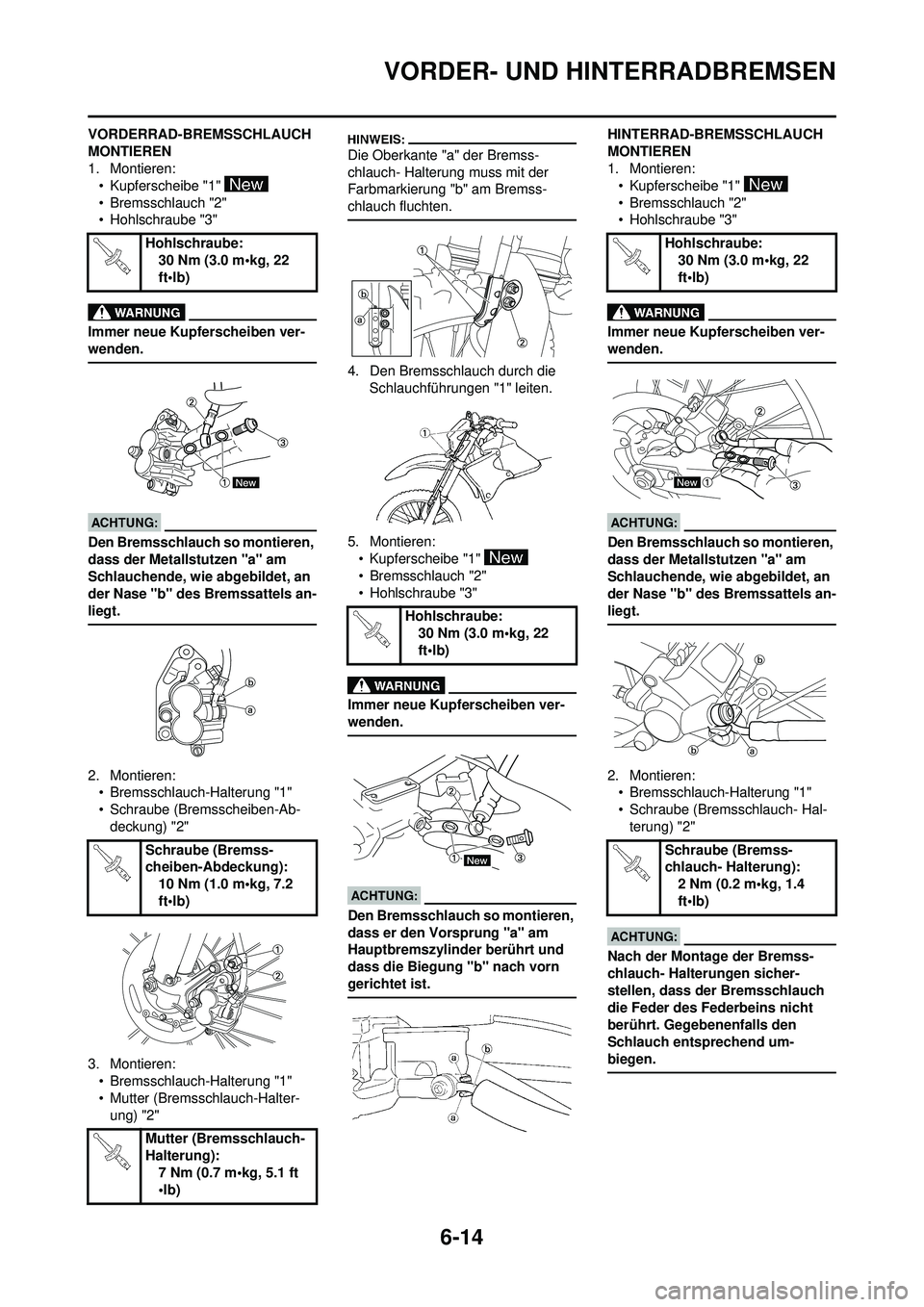

6-14
VORDER- UND HINTERRADBREMSEN
VORDERRAD-BREMSSCHLAUCH
MONTIEREN
1. Montieren:• Kupferscheibe "1"
• Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass der Metallstutzen "a" am
Schlauchende, wie abgebildet, an
der Nase "b" des Bremssattels an-
liegt.
2. Montieren:• Bremsschlauch-Halterung "1"
• Schraube (Bremsscheiben-Ab-
deckung) "2"
3. Montieren: • Bremsschlauch-Halterung "1"
• Mutter (Bremsschlauch-Halter-
ung) "2"
Die Oberkante "a" der Bremss-
chlauch- Halterung muss mit der
Farbmarkierung "b" am Bremss-
chlauch fluchten.
4. Den Bremsschlauch durch die Schlauchführungen "1" leiten.
5. Montieren: • Kupferscheibe "1"
• Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass er den Vorsprung "a" am
Hauptbremszylinder berührt und
dass die Biegung "b" nach vorn
gerichtet ist.
HINTERRAD-BREMSSCHLAUCH
MONTIEREN
1. Montieren:• Kupferscheibe "1"
• Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass der Metallstutzen "a" am
Schlauchende, wie abgebildet, an
der Nase "b" des Bremssattels an-
liegt.
2. Montieren:• Bremsschlauch-Halterung "1"
• Schraube (Bremsschlauch- Hal-
terung) "2"
Nach der Montage der Bremss-
chlauch- Halterungen sicher-
stellen, dass der Bremsschlauch
die Feder des Federbeins nicht
berührt. Gegebenenfalls den
Schlauch entsprechend um-
biegen.
Hohlschraube: 30 Nm (3.0 m•kg, 22
ft•lb)
Schraube (Bremss-
cheiben-Abdeckung): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Mutter (Brems schlauch-
Halterung): 7 Nm (0.7 m•kg, 5.1 ft
•lb)
Hohlschraube:30 Nm (3.0 m•kg, 22
ft•lb)
Hohlschraube: 30 Nm (3.0 m•kg, 22
ft•lb)
Schraube (Bremss-
chlauch- Halterung): 2 Nm (0.2 m•kg, 1.4
ft•lb)

6-15

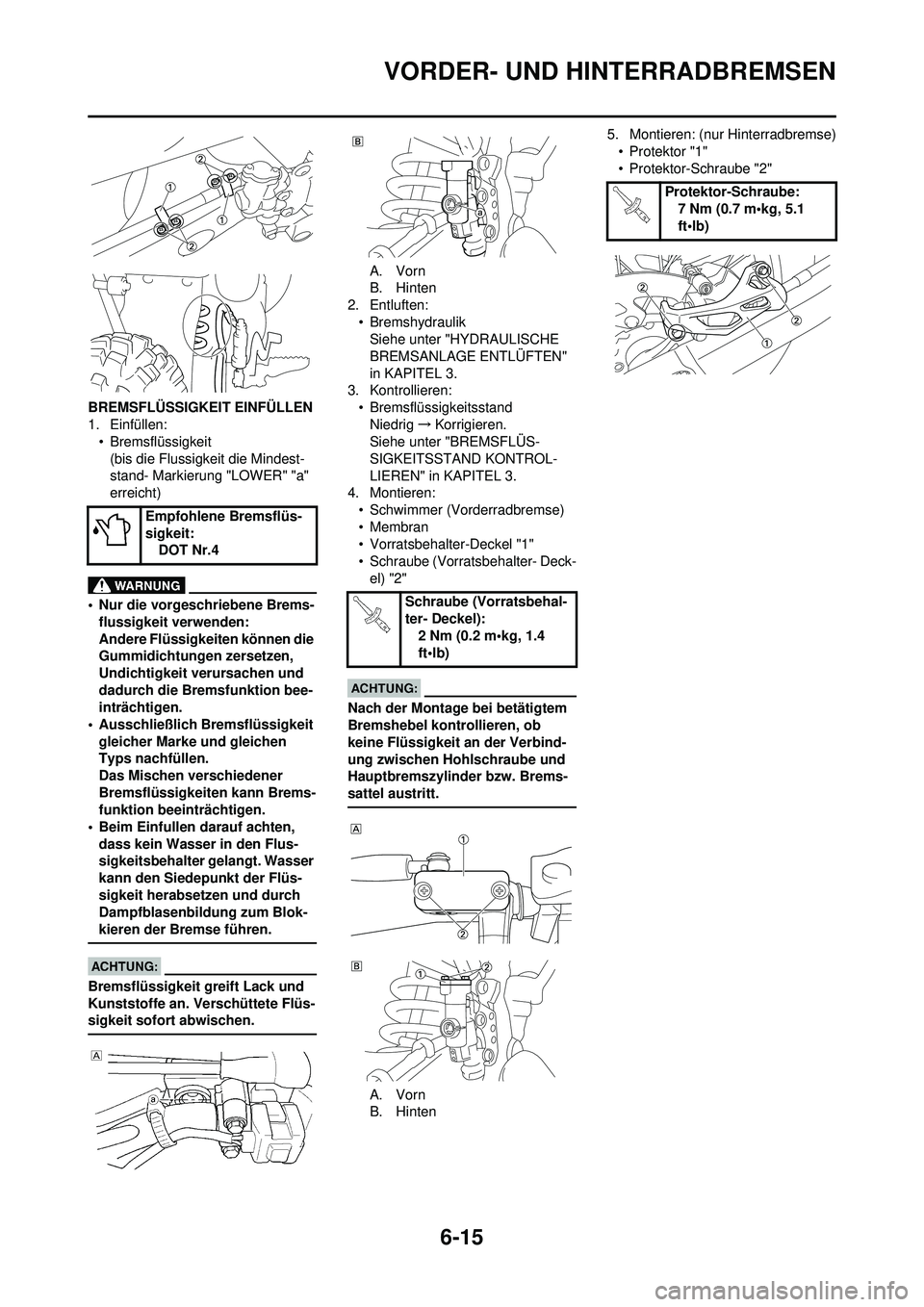

VORDER- UND HINTERRADBREMSEN
BREMSFLÜSSIGKEIT EINFÜLLEN
1. Einfüllen:• Bremsflüssigkeit
(bis die Flussigkeit die Mindest-
stand- Markieru ng "LOWER" "a"
erreicht)
• Nur die vorgeschriebene Brems- flussigkeit verwenden:
Andere Flüssigkeiten können die
Gummidichtungen zersetzen,
Undichtigkeit verursachen und
dadurch die Bremsfunktion bee-
inträchtigen.
• Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen
Typs nachfüllen.
Das Mischen verschiedener
Bremsflüssigkeiten kann Brems-
funktion beeinträchtigen.
• Beim Einfullen darauf achten,
dass kein Wasser in den Flus-
sigkeitsbehalter gelangt. Wasser
kann den Siedepunkt der Flüs-
sigkeit herabsetzen und durch
Dampfblasenbildung zum Blok-
kieren der Bremse führen.
Bremsflüssigkeit greift Lack und
Kunststoffe an. Ve rschüttete Flüs-
sigkeit sofort abwischen.
A. Vorn
B. Hinten
2. Entluften: • BremshydraulikSiehe unter "HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN"
in KAPITEL 3.
3. Kontrollieren:
• BremsflüssigkeitsstandNiedrig →Korrigieren.
Siehe unter "BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN" in KAPITEL 3.
4. Montieren:
• Schwimmer (Vorderradbremse)
• Membran
• Vorratsbehalter-Deckel "1"
• Schraube (Vorratsbehalter- Deck-el) "2"
Nach der Montage bei betätigtem
Bremshebel kontrollieren, ob
keine Flüssigkeit an der Verbind-
ung zwischen Hohlschraube und
Hauptbremszylinder bzw. Brems-
sattel austritt.
A. Vorn
B. Hinten 5. Montieren: (nur Hinterradbremse)
• Protektor "1"
• Protektor-Schraube "2"
Empfohlene Bremsflüs-
sigkeit: DOT Nr.4
Schraube (Vorratsbehal-
ter- Deckel):
2 Nm (0.2 m•kg, 1.4
ft•lb)
Protektor-Schraube: 7 Nm (0.7 m•kg, 5.1
ft•lb)

6-16

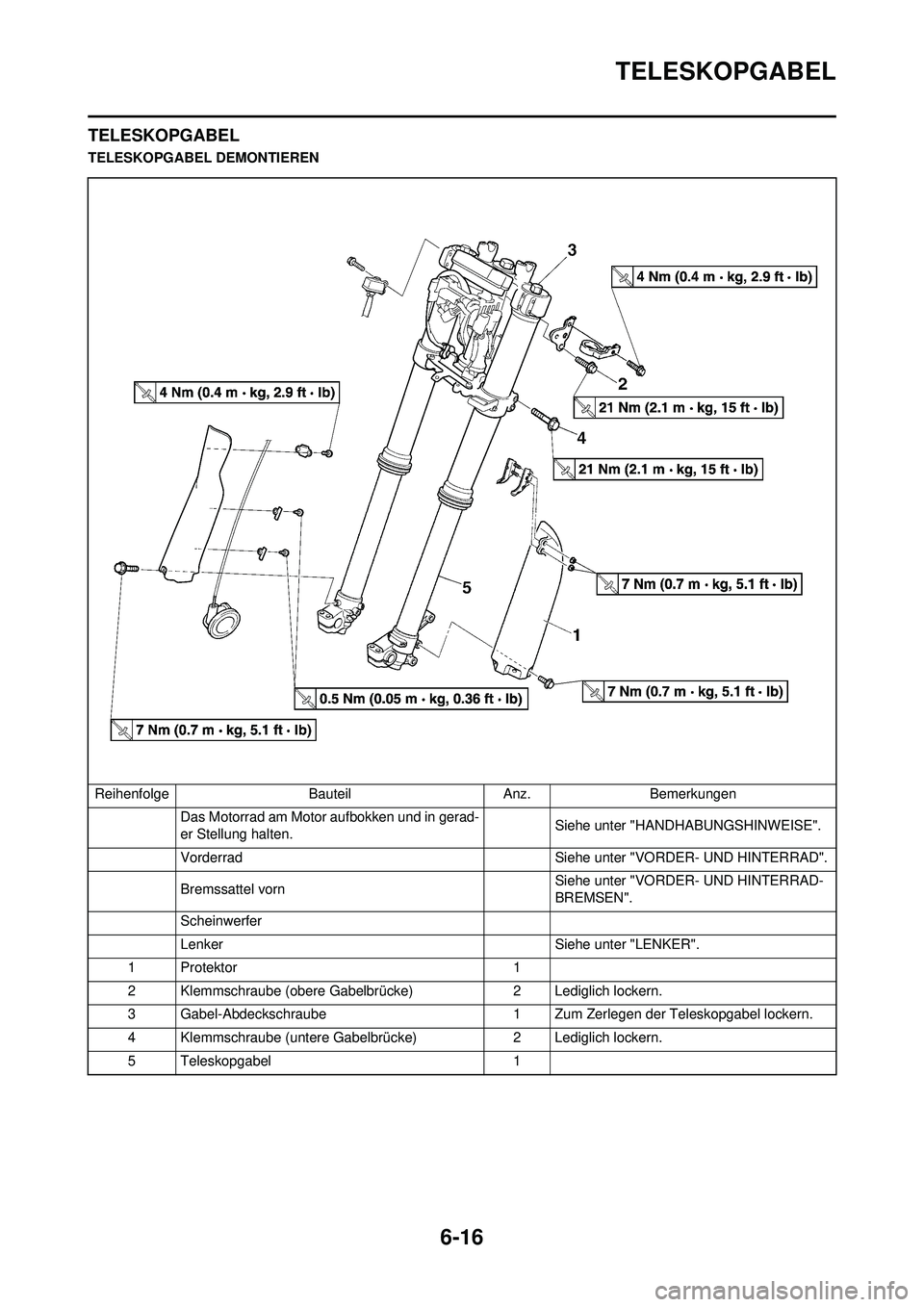

TELESKOPGABEL
TELESKOPGABEL
TELESKOPGABEL DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten. Siehe unter "HANDHABUNGSHINWEISE".
Vorderrad Siehe unter "VORDER- UND HINTERRAD".
Bremssattel vorn Siehe unter "VORDER- UND HINTERRAD-
BREMSEN".
Scheinwerfer
Lenker Siehe unter "LENKER".
1 Protektor 1
2 Klemmschraube (obere Gabelbrücke) 2 Lediglich lockern.
3 Gabel-Abdeckschraube 1 Zum Zerlegen der Teleskopgabel lockern.
4 Klemmschraube (untere Gabelbrücke) 2 Lediglich lockern.
5 Teleskopgabel 1
