YAMAHA WR 250F 2009 Betriebsanleitungen (in German)

1-13
MULTIFUNKTIONSANZEIGE
Nachfolgendes Diagramm gibt Auf-
schluss über den Betrieb der Multi-
funktionsanzeige.
A. Nach kurzem Tastendruck fließt das Diagramm in Pfeilrichtung
weiter.
B. Nach kurzem Tastendruck fließt das Diagramm in beiden Pfeil-
richtungen weiter.
C. Nach langem Tastendruck fließt das Diagramm in Pfeilrichtung
weiter.
D. Nach langem Tastendruck fließt das Diagramm in beiden Pfeil-
richtungen weiter.
E. Funktion
F. Funktion möglich, ob der Timer in betrieb ist oder nicht.
G. Betriebsfähigkeit des Zählers
1. NORMAL-BETRIEBSART
2. Zeituhr
3. Tageskilometerzähler
4. Geschwindigkeitsmesser (für U.K.)
5. RENNSPORT-BETRIEBSART
6. Timer bereitstellen
7. Manueller Start
8. Automatischer Start
9. Zähler startet beim Anfahren
10. Timer in Betrieb
11. TRIP A rückstellen
12. TRIP A ändern
13. Timer nicht in Betrieb
14. TRIP A und Timer rückstellen

1-14

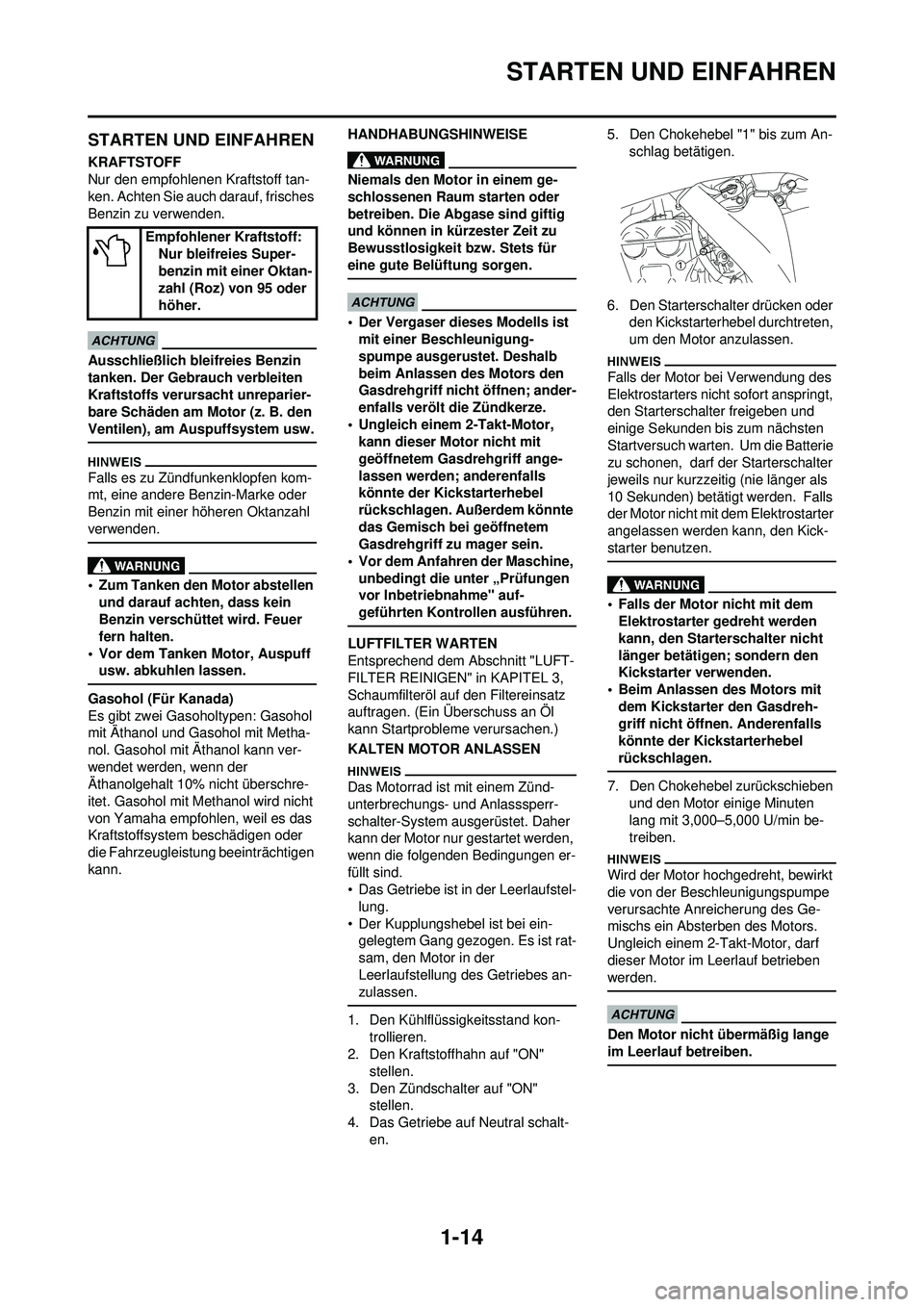

STARTEN UND EINFAHREN
STARTEN UND EINFAHREN
KRAFTSTOFF
Nur den empfohlenen Kraftstoff tan-
ken. Achten Sie auch darauf, frisches
Benzin zu verwenden.
Ausschließlich bleifreies Benzin
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Motor (z. B. den
Ventilen), am Auspuffsystem usw.
Falls es zu Zündfunkenklopfen kom-
mt, eine andere Benzin-Marke oder
Benzin mit einer höheren Oktanzahl
verwenden.
• Zum Tanken den Motor abstellen und darauf achten, dass kein
Benzin verschüttet wird. Feuer
fern halten.
• Vor dem Tanken Motor, Auspuff usw. abkuhlen lassen.
Gasohol (Für Kanada)
Es gibt zwei Gasoholtypen: Gasohol
mit Äthanol und Gasohol mit Metha-
nol. Gasohol mit Äthanol kann ver-
wendet werden, wenn der
Äthanolgehalt 10% nicht überschre-
itet. Gasohol mit Methanol wird nicht
von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder
die Fahrzeugleistung beeinträchtigen
kann. HANDHABUNGSHINWEISE
Niemals den Motor in einem ge-
schlossenen Raum starten oder
betreiben. Die Abgase sind giftig
und können in kürzester Zeit zu
Bewusstlosigkeit bzw. Stets für
eine gute Belüftung sorgen.
• Der Vergaser dieses Modells ist
mit einer Beschleunigung-
spumpe ausgerustet. Deshalb
beim Anlassen des Motors den
Gasdrehgriff nicht öffnen; ander-
enfalls verölt die Zündkerze.
• Ungleich einem 2-Takt-Motor, kann dieser Motor nicht mit
geöffnetem Gasdrehgriff ange-
lassen werden; anderenfalls
könnte der Kickstarterhebel
rückschlagen. Außerdem könnte
das Gemisch bei geöffnetem
Gasdrehgriff zu mager sein.
• Vor dem Anfahren der Maschine, unbedingt die unter „Prüfungen
vor lnbetriebnahme" auf-
geführten Kontrollen ausführen.
LUFTFILTER WARTEN
Entsprechend dem Abschnitt "LUFT-
FILTER REINIGEN" in KAPITEL 3,
Schaumfilteröl auf den Filtereinsatz
auftragen. (Ein Überschuss an Öl
kann Startprobleme verursachen.)
KALTEN MOTOR ANLASSEN
Das Motorrad ist mit einem Zünd-
unterbrechungs- und Anlasssperr-
schalter-System ausgerüstet. Daher
kann der Motor nur gestartet werden,
wenn die folgenden Bedingungen er-
füllt sind.
• Das Getriebe ist in der Leerlaufstel-lung.
• Der Kupplungshebel ist bei ein- gelegtem Gang gezogen. Es ist rat-
sam, den Motor in der
Leerlaufstellung des Getriebes an-
zulassen.
1. Den Kühlflüssigkeitsstand kon-
trollieren.
2. Den Kraftstoffhahn auf "ON"
stellen.
3. Den Zündschalter auf "ON" stellen.
4. Das Getriebe auf Neutral schalt- en. 5. Den Chokehebel "1" bis zum An-
schlag betätigen.
6. Den Starterschalter drücken oder den Kickstarterhebel durchtreten,
um den Motor anzulassen.
Falls der Motor bei Verwendung des
Elektrostarters nicht sofort anspringt,
den Starterschalter freigeben und
einige Sekunden bis zum nächsten
Startversuch warten. Um die Batterie
zu schonen, darf der Starterschalter
jeweils nur kurzzeitig (nie länger als
10 Sekunden) betätigt werden. Falls
der Motor nicht mit dem Elektrostarter
angelassen werden kann, den Kick-
starter benutzen.
• Falls der Motor nicht mit dem Elektrostarter gedreht werden
kann, den Starterschalter nicht
länger betätigen; sondern den
Kickstarter verwenden.
• Beim Anlassen des Motors mit dem Kickstarter den Gasdreh-
griff nicht öffnen. Anderenfalls
könnte der Kickstarterhebel
rückschlagen.
7. Den Chokehebel zurückschieben und den Motor einige Minuten
lang mit 3,000–5,000 U/min be-
treiben.
Wird der Motor hochgedreht, bewirkt
die von der Beschleunigungspumpe
verursachte Anreicherung des Ge-
mischs ein Absterben des Motors.
Ungleich einem 2-Takt-Motor, darf
dieser Motor im Leerlauf betrieben
werden.
Den Motor nicht übermäßig lange
im Leerlauf betreiben.
Empfohlener Kraftstoff:
Nur bleifreies Super-
benzin mit einer Oktan-
zahl (Roz) von 95 oder
höher.

1-15
STARTEN UND EINFAHREN
WARMEN MOTOR ANLASSEN
Weder den Chokehebel noch den
Gasdrehgriff betätigen. Den Warm-
starthebel "1" betätigen und den Mo-
tor entweder mit dem Elektrostarter
oder einem festen Tritt auf dem Kick-
starter anlassen. Nach dem Anlassen
des Motors den Warmstarthebel lo-
slassen, um die Luftzufuhr zu stop-
pen.
Starten nach einem Sturz
Den Warmstarthebel betätigen und
den Motor anlassen. Nach dem An-
lassen des Motors den Warm-
starthebel loslassen, um die
Luftzufuhr zu stoppen.Wenn der Motor nicht anspringt
Den Warmstarthebel bis zum An-
schlag betätigen und den Kickstarter-
hebel 10–20 Mal durchtreten, um den
überschüssigen Kraftstoff aus dem
Motor abzulassen. Den Motor erneut
anlassen. Siehe unter "Starten nach
einem Sturz".
Während der Einfahrzeit müssen
folgende Vorschriften strikt
beachtet werden, um die Motor-
leistung zu optimieren und
Schäden zu vermeiden.
EINFAHRVORSCHRIFTEN
1. Vor dem Starten voll tanken.
2. Die "Routinekontrolle vor Fahrt-
beginn" ausführen.
3. Den Motor anlassen und einige Minuten lang betreiben. Die Leer-
laufdrehzahl und die Funktion der
Bedienelemente einschließlich
des Motorstoppschalters kontrol-
lieren. Den Motor erneut anlassen
und innerhalb 5 Minuten dessen
Funktion kontrollieren.
4. Das Motorrad 5–8 Minuten lang
mit mäßigem Gas im unteren
Gangbereich betreiben.
5. Den Motorbetrieb bei 1/4 bis 1/2
geöffnetem Gasdrehgriff (nied-
riger bis mäßiger Geschwind-
igkeit) etwa eine Stunde lang
überwachen.
6. Den Motor erneut starten und den gesamten Betriebsbereich kon-
trollieren. Den Motor erneut start-
en und weiter 10–15 Minuten lang
betreiben.
Nach dem Einfahren sowie vor je-
dem Rennen sämtliche Befesti-
gungselemente entsprechend dem
Abschnitt "ANZUGSDREHMO-
MENTE KONTROLLIEREN" über-
prüfen. Befestigungselemente ggf.
vorschriftsmäßig festziehen.
Gas-
dre-
hgriff
betä- ti-
gung * Cho
ke-
hebe l War
msta
rtheb el
K
al
te
n
M
ot
or
a
nl
a
s
s
e
n Lufttempera-
tur liegt unter
5 °C (41 °F)
3–4
Mal
öffne
n Ein Aus
Lufttempera-
tur liegt über
5 °C (41 °F) Kein
e Ein Aus
Lufttempera-
tur ist normal,
zwischen 5
°C (41 °F)
und 25 °C
(77 °F) Kein
e Ein/
Aus
Aus
Lufttempera-
tur liegt über
25 °C (77 °F) Kein
e Aus Aus
Starten nach
langer Einsatz-
pause Kein
e Ein Aus
Warmen Motor
starten Kein
e Aus Ein
Starten nach
einem Sturz Kein
e Aus Ein
* Beim Kickstarten den Gasdrehgriff
zuvor betätigen.

1-16

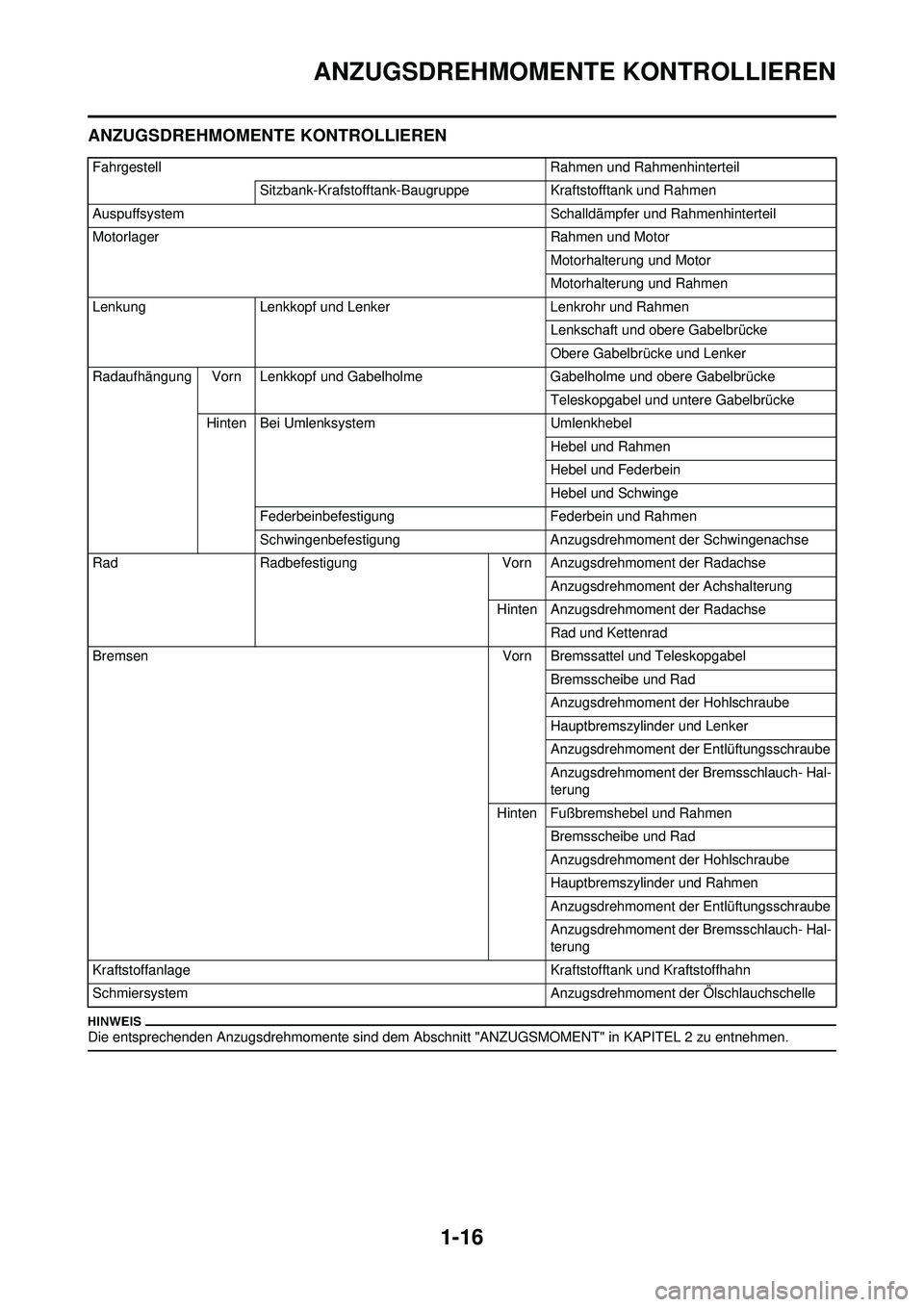

ANZUGSDREHMOMENTE KONTROLLIEREN
ANZUGSDREHMOMENTE KONTROLLIEREN
Die entsprechenden Anzugsdrehmomente sind dem Abschnitt "ANZUGSMOMENT" in KAPITEL 2 zu entnehmen.
FahrgestellRahmen und Rahmenhinterteil
Sitzbank-Krafstofftank-Baugruppe Kraftstofftank und Rahmen
Auspuffsystem Schalldämpfer und Rahmenhinterteil
Motorlager Rahmen und Motor
Motorhalterung und Motor
Motorhalterung und Rahmen
Lenkung Lenkkopf und Lenker Lenkrohr und Rahmen
Lenkschaft und obere Gabelbrücke
Obere Gabelbrücke und Lenker
Radaufhängung Vorn Lenkkopf und Gabelholme Gabelholme und obere Gabelbrücke
Teleskopgabel und untere Gabelbrücke
Hinten Bei Umlenksystem Umlenkhebel
Hebel und Rahmen
Hebel und Federbein
Hebel und Schwinge
Federbeinbefestigung Federbein und Rahmen
Schwingenbefestigung Anzugsdrehmoment der Schwingenachse
Rad Radbefestigung Vorn Anzugsdrehmoment der Radachse
Anzugsdrehmoment der Achshalterung
Hinten Anzugsdrehmoment der Radachse Rad und Kettenrad
Bremsen Vorn Bremssattel und Teleskopgabel
Bremsscheibe und Rad
Anzugsdrehmoment der Hohlschraube
Hauptbremszylinder und Lenker
Anzugsdrehmoment der Entlüftungsschraube
Anzugsdrehmoment der Bremsschlauch- Hal-
terung
Hinten Fußbremshebel und Rahmen Bremsscheibe und Rad
Anzugsdrehmoment der Hohlschraube
Hauptbremszylinder und Rahmen
Anzugsdrehmoment der Entlüftungsschraube
Anzugsdrehmoment der Bremsschlauch- Hal-
terung
Kraftstoffanlage Kraftstofftank und Kraftstoffhahn
Schmiersystem Anzugsdrehmoment der Ölschlauchschelle

1-17

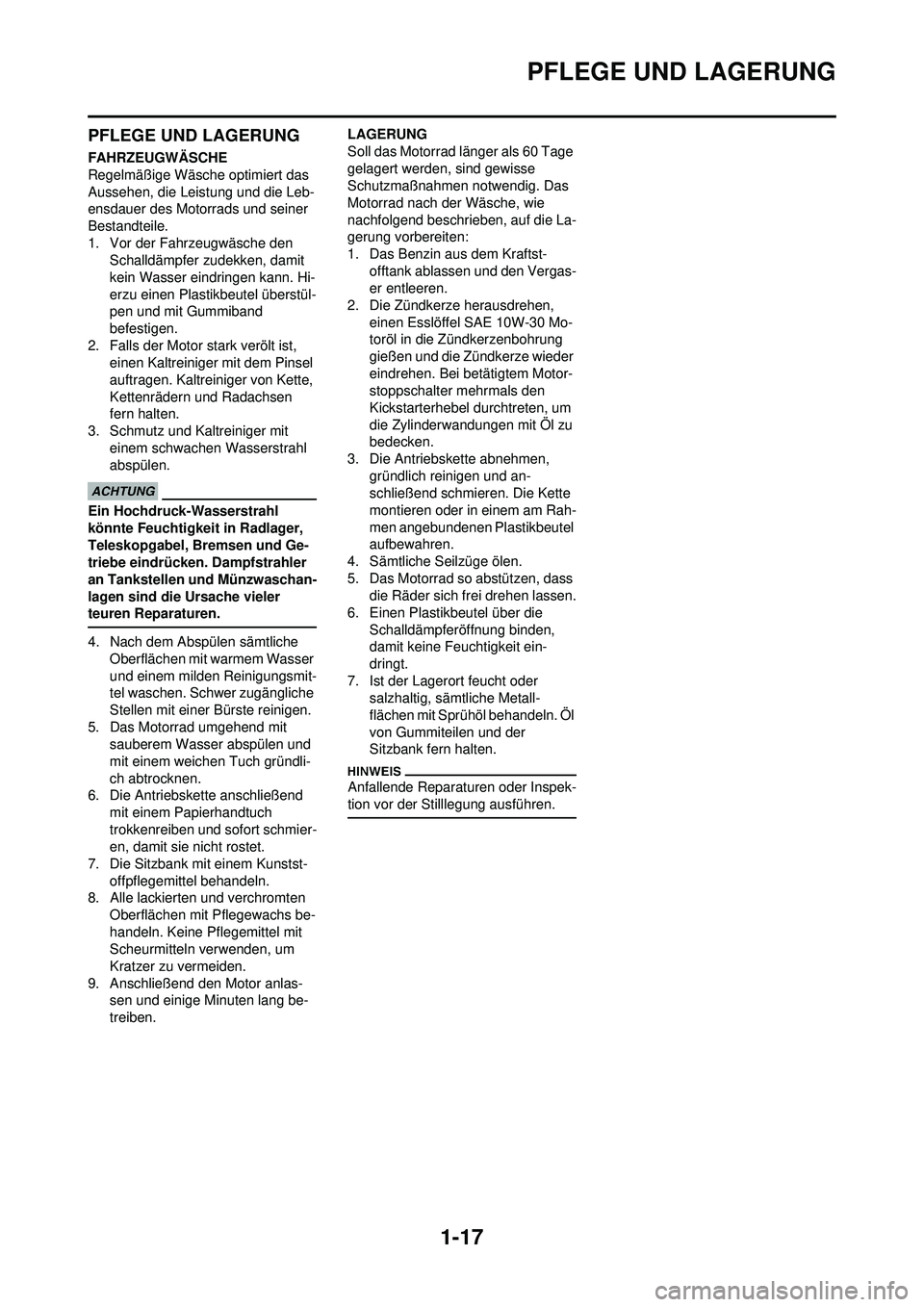

PFLEGE UND LAGERUNG
PFLEGE UND LAGERUNG
FAHRZEUGWÄSCHE
Regelmäßige Wäsche optimiert das
Aussehen, die Leistung und die Leb-
ensdauer des Motorrads und seiner
Bestandteile.
1. Vor der Fahrzeugwäsche den Schalldämpfer zudekken, damit
kein Wasser eindringen kann. Hi-
erzu einen Plastikbeutel überstül-
pen und mit Gummiband
befestigen.
2. Falls der Motor stark verölt ist, einen Kaltreiniger mit dem Pinsel
auftragen. Kaltreiniger von Kette,
Kettenrädern und Radachsen
fern halten.
3. Schmutz und Kaltreiniger mit einem schwachen Wasserstrahl
abspülen.
Ein Hochdruck-Wasserstrahl
könnte Feuchtigkeit in Radlager,
Teleskopgabel, Bremsen und Ge-
triebe eindrücken. Dampfstrahler
an Tankstellen und Münzwaschan-
lagen sind die Ursache vieler
teuren Reparaturen.
4. Nach dem Abspülen sämtliche Oberflächen mit warmem Wasser
und einem milden Reinigungsmit-
tel waschen. Schwer zugängliche
Stellen mit einer Bürste reinigen.
5. Das Motorrad umgehend mit sauberem Wasser abspülen und
mit einem weichen Tuch gründli-
ch abtrocknen.
6. Die Antriebskette anschließend
mit einem Papierhandtuch
trokkenreiben und sofort schmier-
en, damit sie nicht rostet.
7. Die Sitzbank mit einem Kunstst- offpflegemittel behandeln.
8. Alle lackierten und verchromten
Oberflächen mit Pflegewachs be-
handeln. Keine Pflegemittel mit
Scheurmitteln verwenden, um
Kratzer zu vermeiden.
9. Anschließend den Motor anlas- sen und einige Minuten lang be-
treiben. LAGERUNG
Soll das Motorrad länger als 60 Tage
gelagert werden, sind gewisse
Schutzmaßnahmen notwendig. Das
Motorrad nach der Wäsche, wie
nachfolgend beschrieben, auf die La-
gerung vorbereiten:
1. Das Benzin aus dem Kraftst-
offtank ablassen und den Vergas-
er entleeren.
2. Die Zündkerze herausdrehen, einen Esslöffel SAE 10W-30 Mo-
toröl in die Zündkerzenbohrung
gießen und die Zündkerze wieder
eindrehen. Bei betätigtem Motor-
stoppschalter mehrmals den
Kickstarterhebel durchtreten, um
die Zylinderwandungen mit Öl zu
bedecken.
3. Die Antriebskette abnehmen, gründlich reinigen und an-
schließend schmieren. Die Kette
montieren oder in einem am Rah-
men angebundenen Plastikbeutel
aufbewahren.
4. Sämtliche Seilzüge ölen.
5. Das Motorrad so abstützen, dass die Räder sich frei drehen lassen.
6. Einen Plastikbeutel über die Schalldämpferöffnung binden,
damit keine Feuchtigkeit ein-
dringt.
7. Ist der Lagerort feucht oder salzhaltig, sämtliche Metall-
flächen mit Sprühöl behandeln. Öl
von Gummiteilen und der
Sitzbank fern halten.
Anfallende Reparaturen oder Inspek-
tion vor der Stilllegung ausführen.

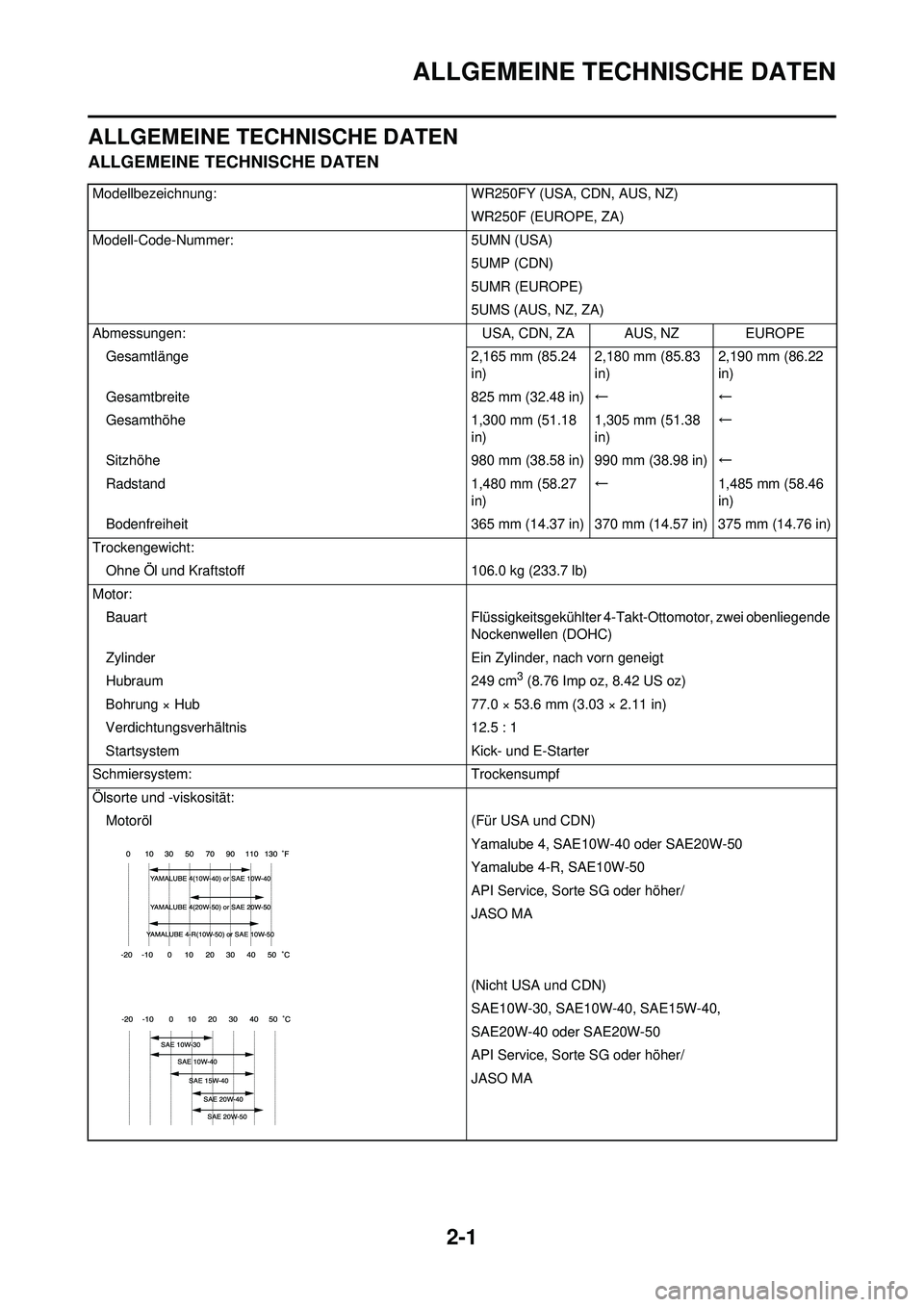

2-1
ALLGEMEINE TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellbezeichnung:WR250FY (USA, CDN, AUS, NZ)
WR250F (EUROPE, ZA)
Modell-Code-Nummer: 5UMN (USA)
5UMP (CDN)
5UMR (EUROPE)
5UMS (AUS, NZ, ZA)
Abmessungen: USA, CDN, ZA AUS, NZ EUROPE
Gesamtlänge 2,165 mm (85.24
in) 2,180 mm (85.83
in) 2,190 mm (86.22
in)
Gesamtbreite 825 mm (32.48 in)←←
Gesamthöhe 1,300 mm (51.18
in) 1,305 mm (51.38
in) ←
Sitzhöhe 980 mm (38.58 in) 990 mm (38.98 in)←
Radstand 1,480 mm (58.27
in) ←
1,485 mm (58.46
in)
Bodenfreiheit 365 mm (14.37 in) 370 mm (14.57 in) 375 mm (14.76 in)
Trockengewicht: Ohne Öl und Kraftstoff 106.0 kg (233.7 lb)
Motor: Bauart Flüssigkeitsgekühlter 4-Takt-Ottomotor, zwei obenliegende
Nockenwellen (DOHC)
Zylinder Ein Zylinder, nach vorn geneigt
Hubraum 249 cm
3 (8.76 Imp oz, 8.42 US oz)
Bohrung × Hub 77.0 × 53.6 mm (3.03 × 2.11 in)
Verdichtungsverhältnis 12.5 : 1
Startsystem Kick- und E-Starter
Schmiersystem: Trockensumpf
Ölsorte und -viskosität: Motoröl (Für USA und CDN)
Yamalube 4, SAE10W-40 oder SAE20W-50
Yamalube 4-R, SAE10W-50
API Service, Sorte SG oder höher/
JASO MA
(Nicht USA und CDN)
SAE10W-30, SAE10W-40, SAE15W-40,
SAE20W-40 oder SAE20W-50
API Service, Sorte SG oder höher/
JASO MA

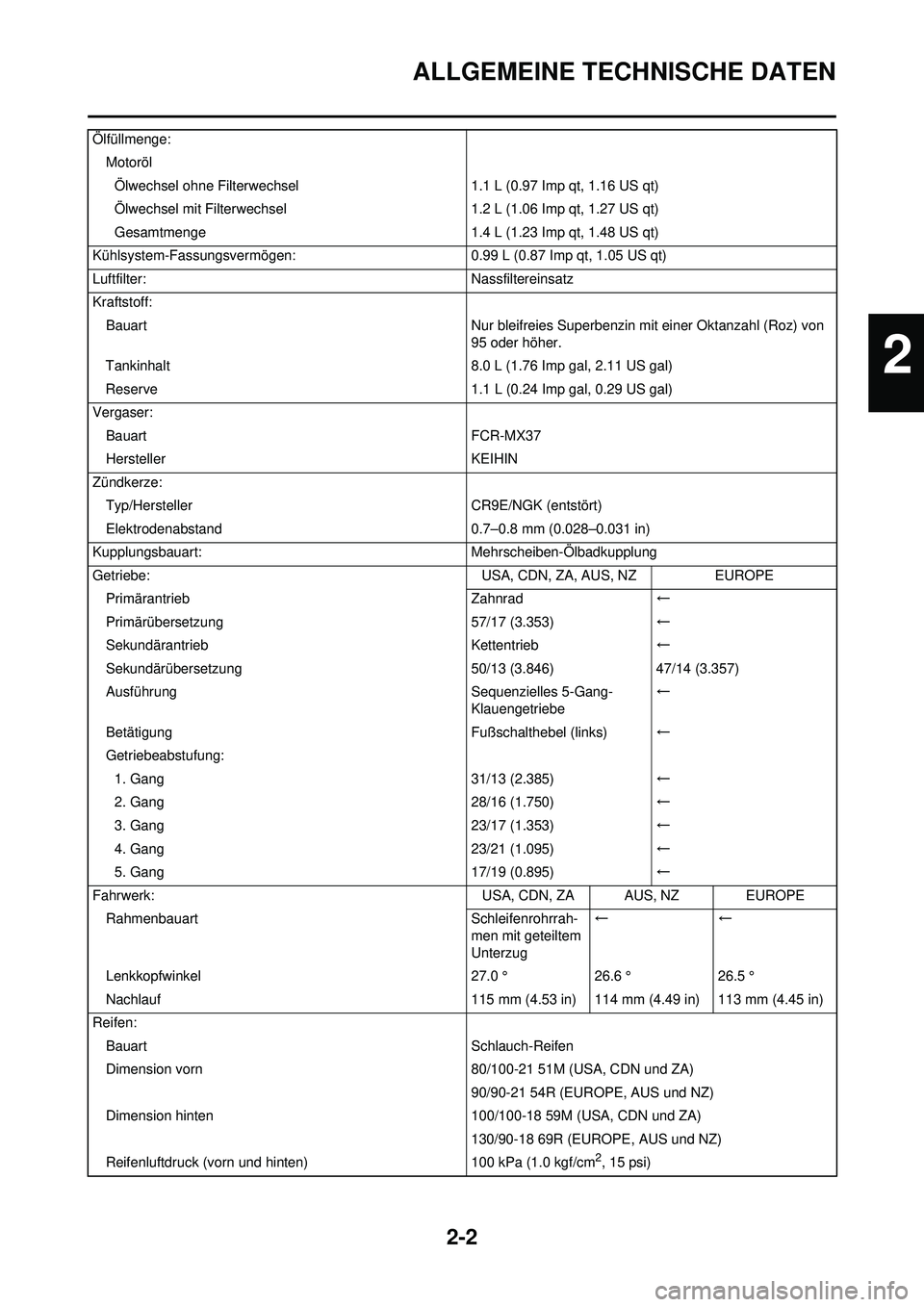

2-2
ALLGEMEINE TECHNISCHE DATEN
Ölfüllmenge:MotorölÖlwechsel ohne Filterwechsel 1.1 L (0.97 Imp qt, 1.16 US qt)
Ölwechsel mit Filterwechsel 1.2 L (1.06 Imp qt, 1.27 US qt)
Gesamtmenge 1.4 L (1.23 Imp qt, 1.48 US qt)
Kühlsystem-Fassungsvermögen: 0.99 L (0.87 Imp qt, 1.05 US qt)
Luftfilter: Nassfiltereinsatz
Kraftstoff: Bauart Nur bleifreies Superbenzin mit einer Oktanzahl (Roz) von
95 oder höher.
Tankinhalt 8.0 L (1.76 Imp gal, 2.11 US gal)
Reserve 1.1 L (0.24 Imp gal, 0.29 US gal)
Vergaser: Bauart FCR-MX37
Hersteller KEIHIN
Zündkerze: Typ/Hersteller CR9E/NGK (entstört)
Elektrodenabstand 0.7–0.8 mm (0.028–0.031 in)
Kupplungsbauart: Mehrscheiben-Ölbadkupplung
Getriebe: USA, CDN, ZA, AUS, NZEUROPE
Primärantrieb Zahnrad←
Primärübersetzung 57/17 (3.353)←
Sekundärantrieb Kettentrieb←
Sekundärübersetzung 50/13 (3.846)47/14 (3.357)
Ausführung Sequenzielles 5-Gang-
Klauengetriebe ←
Betätigung Fußschalthebel (links)←
Getriebeabstufung: 1. Gang 31/13 (2.385)←
2. Gang 28/16 (1.750)←
3. Gang 23/17 (1.353)←
4. Gang 23/21 (1.095)←
5. Gang 17/19 (0.895)←
Fahrwerk: USA, CDN, ZA AUS, NZ EUROPE
Rahmenbauart Schleifenrohrrah-
men mit geteiltem
Unterzug ←←
Lenkkopfwinkel 27.0 °26.6 ° 26.5 °
Nachlauf 115 mm (4.53 in) 114 mm (4.49 in) 113 mm (4.45 in)
Reifen: Bauart Schlauch-Reifen
Dimension vorn 80/100-21 51M (USA, CDN und ZA)
90/90-21 54R (EUROPE, AUS und NZ)
Dimension hinten 100/100-18 59M (USA, CDN und ZA)
130/90-18 69R (EUROPE, AUS und NZ)
Reifenluftdruck (vorn und hinten) 100 kPa (1.0 kgf/cm
2, 15 psi)
2

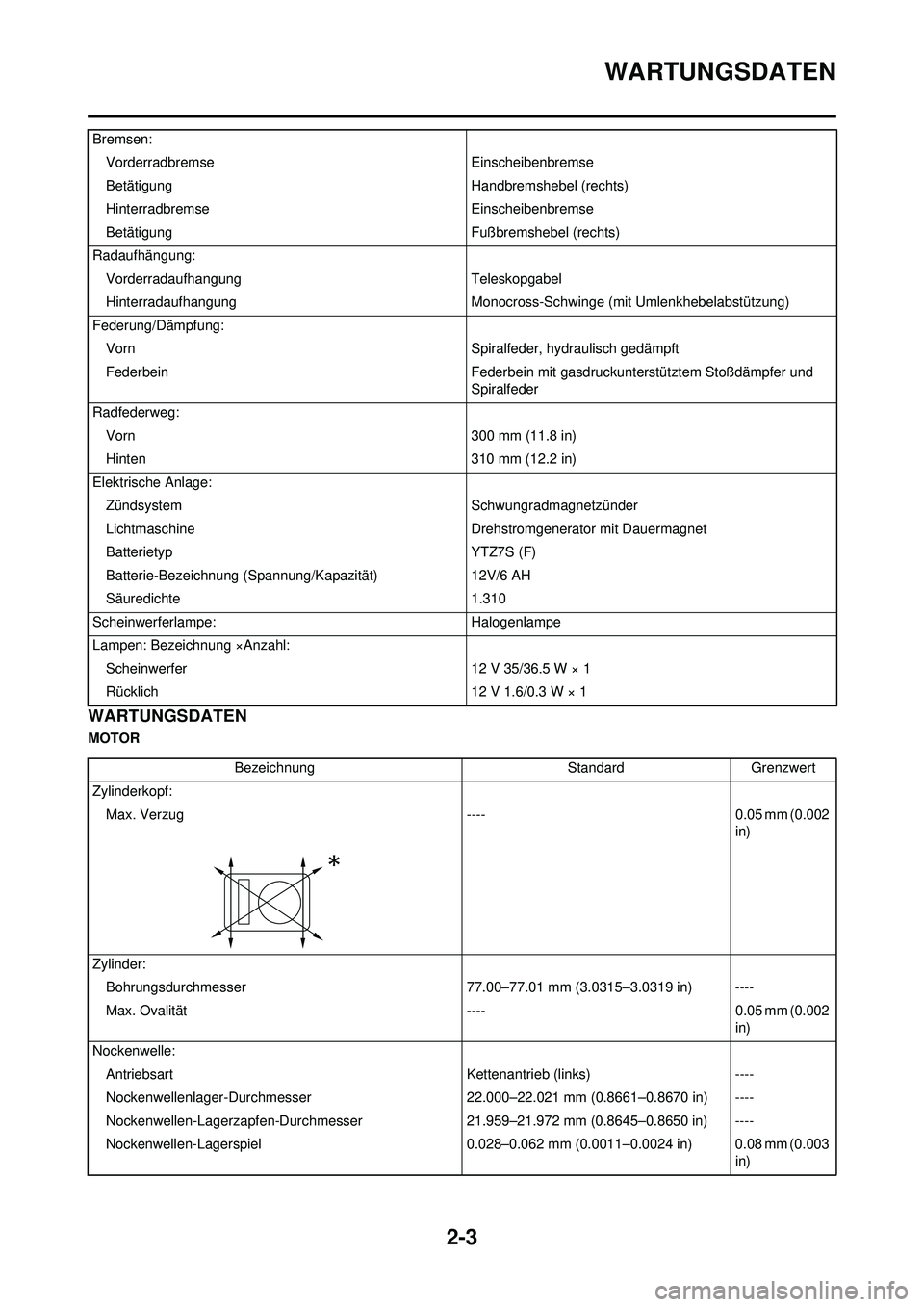

2-3
WARTUNGSDATEN
WARTUNGSDATEN
MOTORBremsen:
Vorderradbremse Einscheibenbremse
Betätigung Handbremshebel (rechts)
Hinterradbremse Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung: Vorderradaufhangung Teleskopgabel
Hinterradaufhangung Monocross-Schwinge (mit Umlenkhebelabstützung)
Federung/Dämpfung: Vorn Spiralfeder, hydraulisch gedämpft
Federbein Federbein mit gasdruckunterstütztem Stoßdämpfer und
Spiralfeder
Radfederweg: Vorn 300 mm (11.8 in)
Hinten 310 mm (12.2 in)
Elektrische Anlage: Zündsystem Schwungradmagnetzünder
Lichtmaschine Drehstromgenerator mit Dauermagnet
Batterietyp YTZ7S (F)
Batterie-Bezeichnung (Spannung/Kapazität) 12V/6 AH
Säuredichte 1.310
Scheinwerferlampe: Halogenlampe
Lampen: Bezeichnung ×Anzahl: Scheinwerfer 12 V 35/36.5 W × 1
Rücklich 12 V 1.6/0.3 W × 1
BezeichnungStandardGrenzwert
Zylinderkopf: Max. Verzug ----0.05 mm (0.002
in)
Zylinder: Bohrungsdurchmesser 77.00–77.01 mm (3.0315–3.0319 in) ----
Max. Ovalität ----0.05 mm (0.002
in)
Nockenwelle: Antriebsart Kettenantrieb (links)----
Nockenwellenlager-Durchmesser 22.000–22.021 mm (0.8661–0.8670 in) ----
Nockenwellen-Lagerzapfen-Durchmesser 21.959–21.972 mm (0.8645–0.8650 in) ----
Nockenwellen-Lagerspiel 0.028–0.062 mm (0.0011–0.0024 in) 0.08 mm (0.003
in)

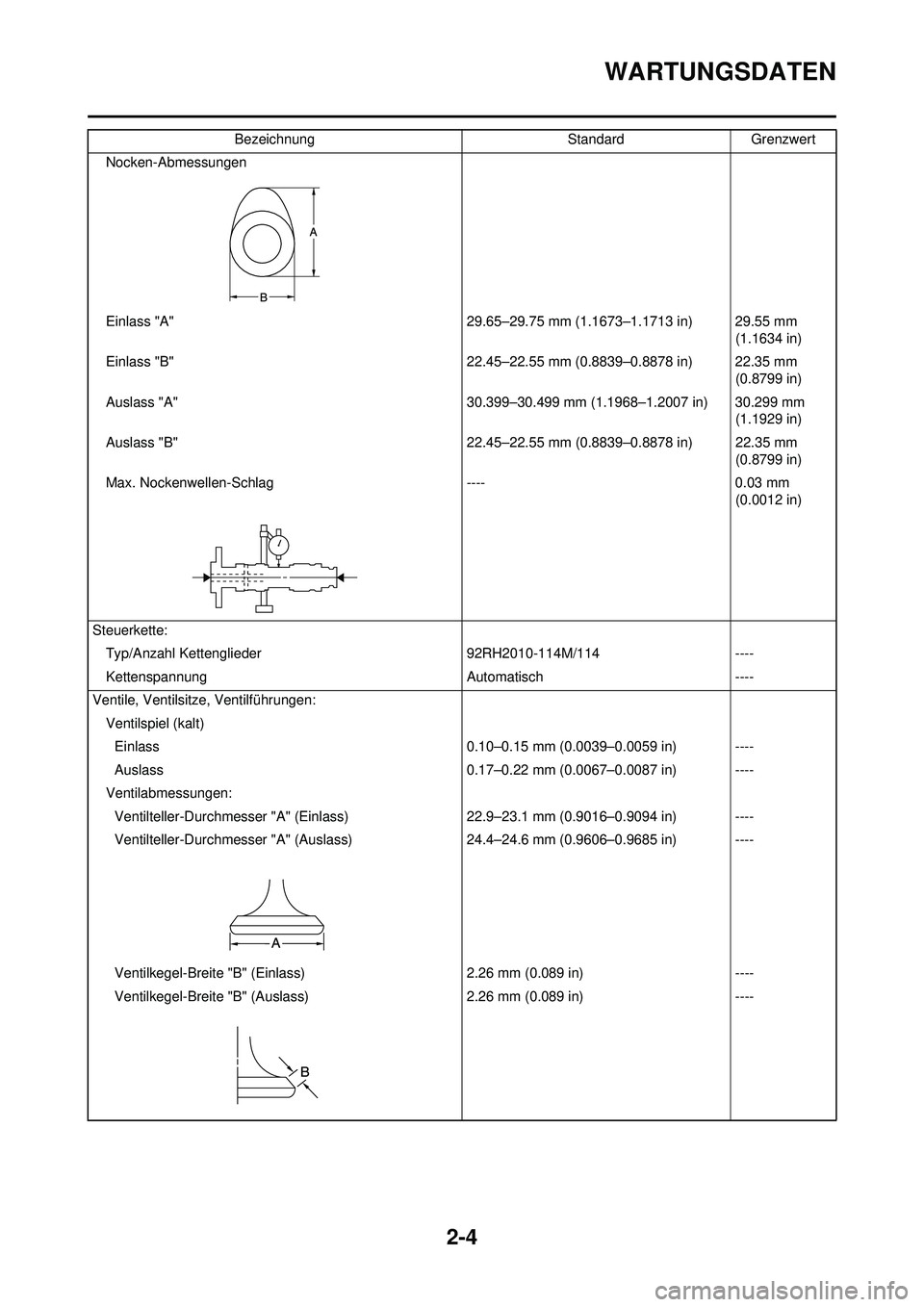

2-4
WARTUNGSDATEN
Nocken-Abmessungen
Einlass "A" 29.65–29.75 mm (1.1673–1.1713 in) 29.55 mm (1.1634 in)
Einlass "B" 22.45–22.55 mm (0.8839–0.8878 in) 22.35 mm (0.8799 in)
Auslass "A" 30.399–30.499 mm (1.1968–1.2007 in) 30.299 mm (1.1929 in)
Auslass "B" 22.45–22.55 mm (0.8839–0.8878 in) 22.35 mm (0.8799 in)
Max. Nockenwellen-Schlag ---- 0.03 mm (0.0012 in)
Steuerkette: Typ/Anzahl Kettenglieder 92RH2010-114M/114----
Kettenspannung Automatisch----
Ventile, Ventilsitze, Ventilführungen: Ventilspiel (kalt)Einlass 0.10–0.15 mm (0.0039–0.0059 in) ----
Auslass 0.17–0.22 mm (0.0067–0.0087 in) ----
Ventilabmessungen: Ventilteller-Durchmesser "A" (Einlass) 22.9–23.1 mm (0.9016–0.9094 in) ----
Ventilteller-Durchmesser "A" (Auslass) 24.4–24.6 mm (0.9606–0.9685 in) ----
Ventilkegel-Breite "B" (Einlass) 2.26 mm (0.089 in)----
Ventilkegel-Breite "B" (Auslass) 2.26 mm (0.089 in)----
Bezeichnung
StandardGrenzwert

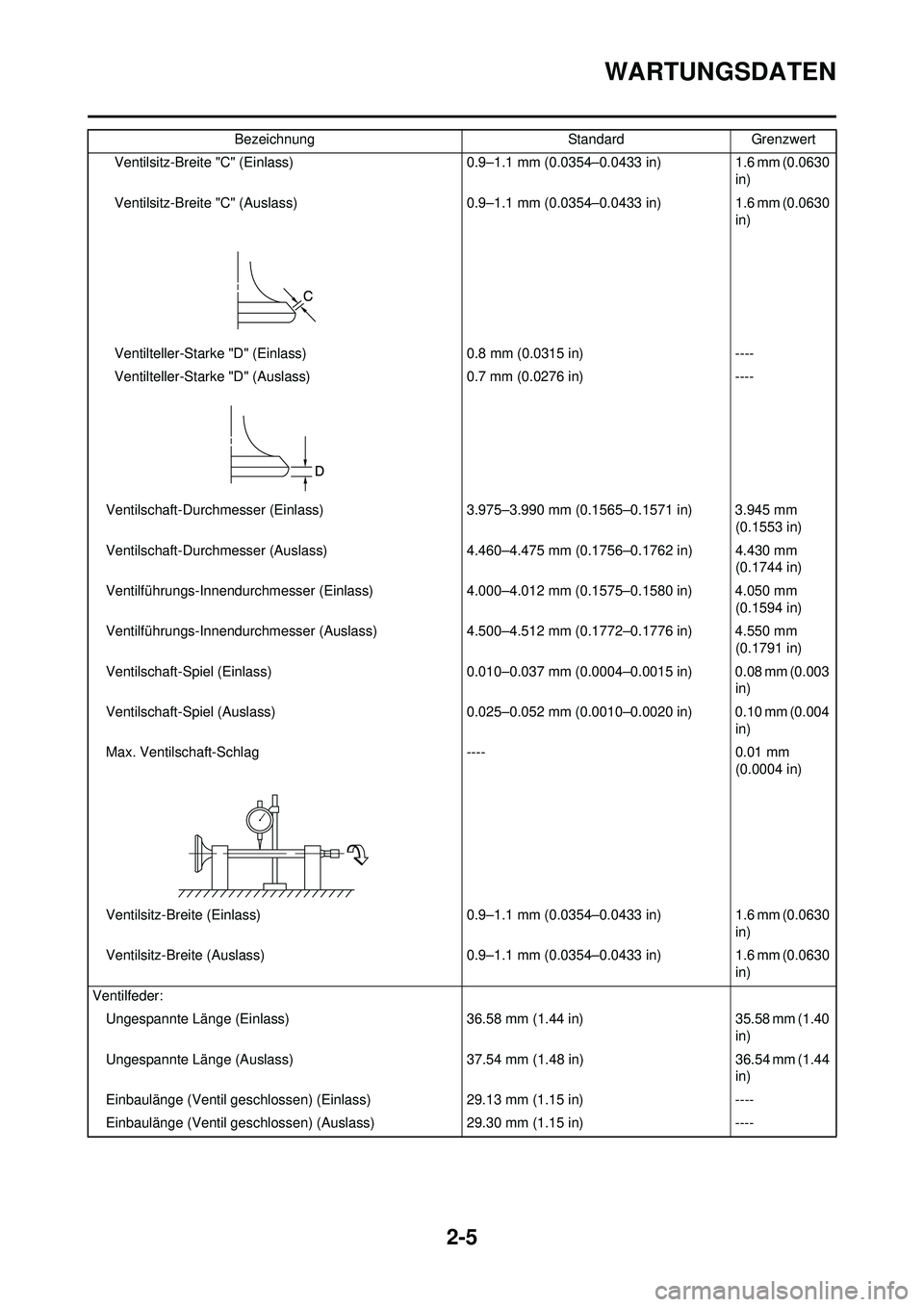

2-5
WARTUNGSDATEN
Ventilsitz-Breite "C" (Einlass)0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Ventilsitz-Breite "C" (Auslass) 0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Ventilteller-Starke "D" (Einlass) 0.8 mm (0.0315 in)----
Ventilteller-Starke "D" (Auslass) 0.7 mm (0.0276 in)----
Ventilschaft-Durchmesser (Einlass) 3.975–3.990 mm (0.1565–0.1571 in) 3.945 mm
(0.1553 in)
Ventilschaft-Durchmesser (Auslass) 4.460–4.475 mm (0.1756–0.1762 in) 4.430 mm
(0.1744 in)
Ventilführungs-Innendurchmesser (Einlass) 4.000–4.012 mm (0.1575–0.1580 in) 4.050 mm
(0.1594 in)
Ventilführungs-Innendurchmesser (Auslass) 4.500–4.512 mm (0.1772–0.1776 in) 4.550 mm
(0.1791 in)
Ventilschaft-Spiel (Einlass) 0.010–0.037 mm (0.0004–0.0015 in) 0.08 mm (0.003
in)
Ventilschaft-Spiel (Auslass) 0.025–0.052 mm (0.0010–0.0020 in) 0.10 mm (0.004
in)
Max. Ventilschaft-Schlag ----0.01 mm
(0.0004 in)
Ventilsitz-Breite (Einlass) 0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Ventilsitz-Breite (Auslass) 0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Ventilfeder: Ungespannte Länge (Einlass) 36.58 mm (1.44 in)35.58 mm (1.40
in)
Ungespannte Länge (Auslass) 37.54 mm (1.48 in)36.54 mm (1.44
in)
Einbaulänge (Ventil geschlossen) (Einlass) 29.13 mm (1.15 in)----
Einbaulänge (Ventil geschlossen) (Auslass) 29.30 mm (1.15 in)----
Bezeichnung
StandardGrenzwert
