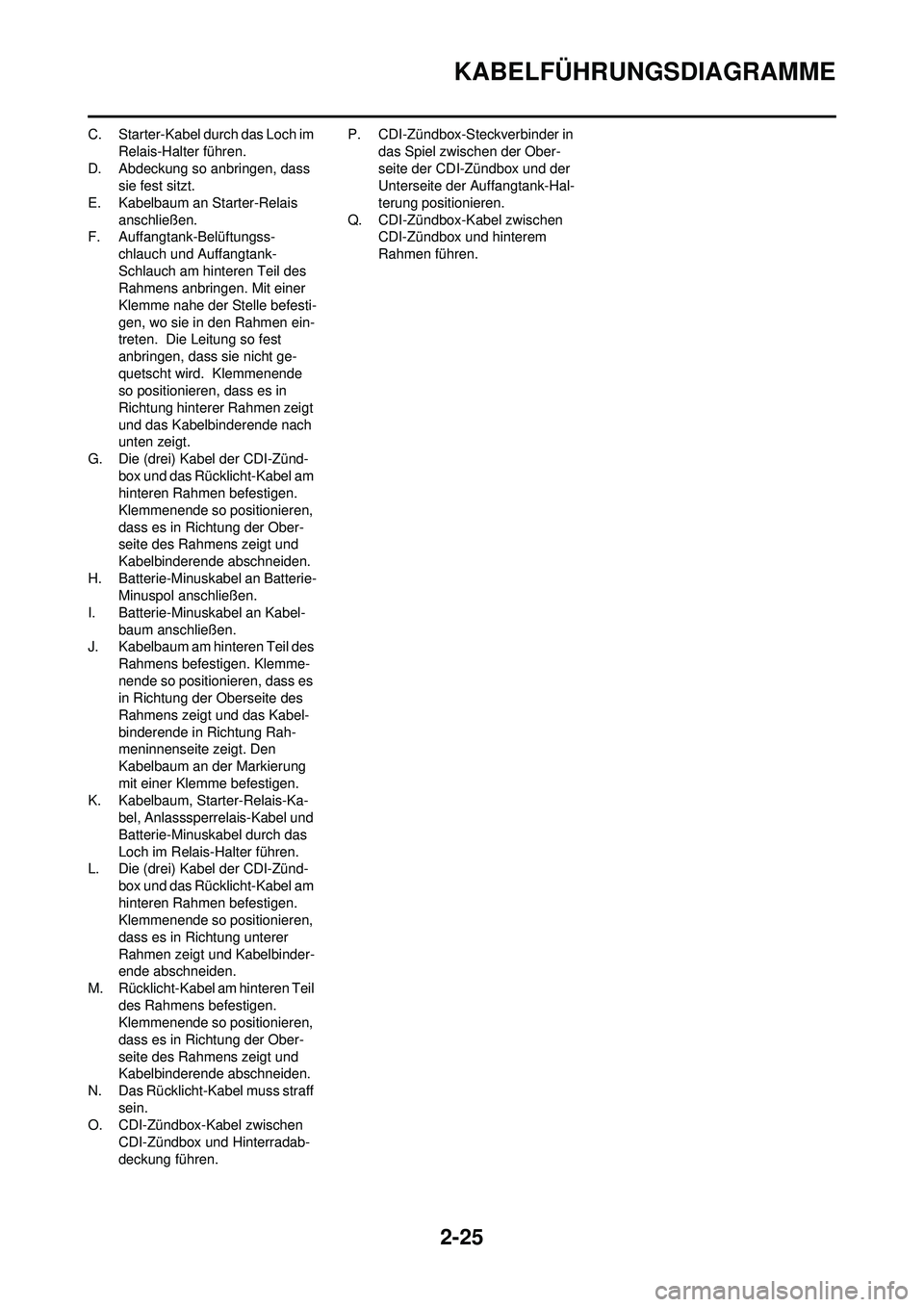

2-25
KABELFÜHRUNGSDIAGRAMME
C. Starter-Kabel durch das Loch im Relais-Halter führen.
D. Abdeckung so anbringen, dass sie fest sitzt.
E. Kabelbaum an Starter-Relais anschließen.
F. Auffangtank-Belüftungss-
chlauch und Auffangtank-
Schlauch am hinteren Teil des
Rahmens anbringen. Mit einer
Klemme nahe der Stelle befesti-
gen, wo sie in den Rahmen ein-
treten. Die Leitung so fest
anbringen, dass sie nicht ge-
quetscht wird. Klemmenende
so positionieren, dass es in
Richtung hinterer Rahmen zeigt
und das Kabelbinderende nach
unten zeigt.
G. Die (drei) Kabel der CDI-Zünd- box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
H. Batterie-Minuskabel an Batterie- Minuspol anschließen.
I. Batterie-Minuskabel an Kabel- baum anschließen.
J. Kabelbaum am hinteren Teil des
Rahmens befestigen. Klemme-
nende so positionieren, dass es
in Richtung der Oberseite des
Rahmens zeigt und das Kabel-
binderende in Richtung Rah-
meninnenseite zeigt. Den
Kabelbaum an der Markierung
mit einer Klemme befestigen.
K. Kabelbaum, Starter-Relais-Ka- bel, Anlasssperrelais-Kabel und
Batterie-Minuskabel durch das
Loch im Relais-Halter führen.
L. Die (drei) Kabel der CDI-Zünd-
box und das Rücklicht-Kabel am
hinteren Rahmen befestigen.
Klemmenende so positionieren,
dass es in Richtung unterer
Rahmen zeigt und Kabelbinder-
ende abschneiden.
M. Rücklicht-Kabel am hinteren Teil des Rahmens befestigen.
Klemmenende so positionieren,
dass es in Richtung der Ober-
seite des Rahmens zeigt und
Kabelbinderende abschneiden.
N. Das Rücklicht-Kabel muss straff sein.
O. CDI-Zündbox-Kabel zwischen
CDI-Zündbox und Hinterradab-
deckung führen. P. CDI-Zündbox-Steckverbinder in
das Spiel zwischen der Ober-
seite der CDI-Zündbox und der
Unterseite der Auffangtank-Hal-
terung positionieren.
Q. CDI-Zündbox-Kabel zwischen CDI-Zündbox und hinterem
Rahmen führen.

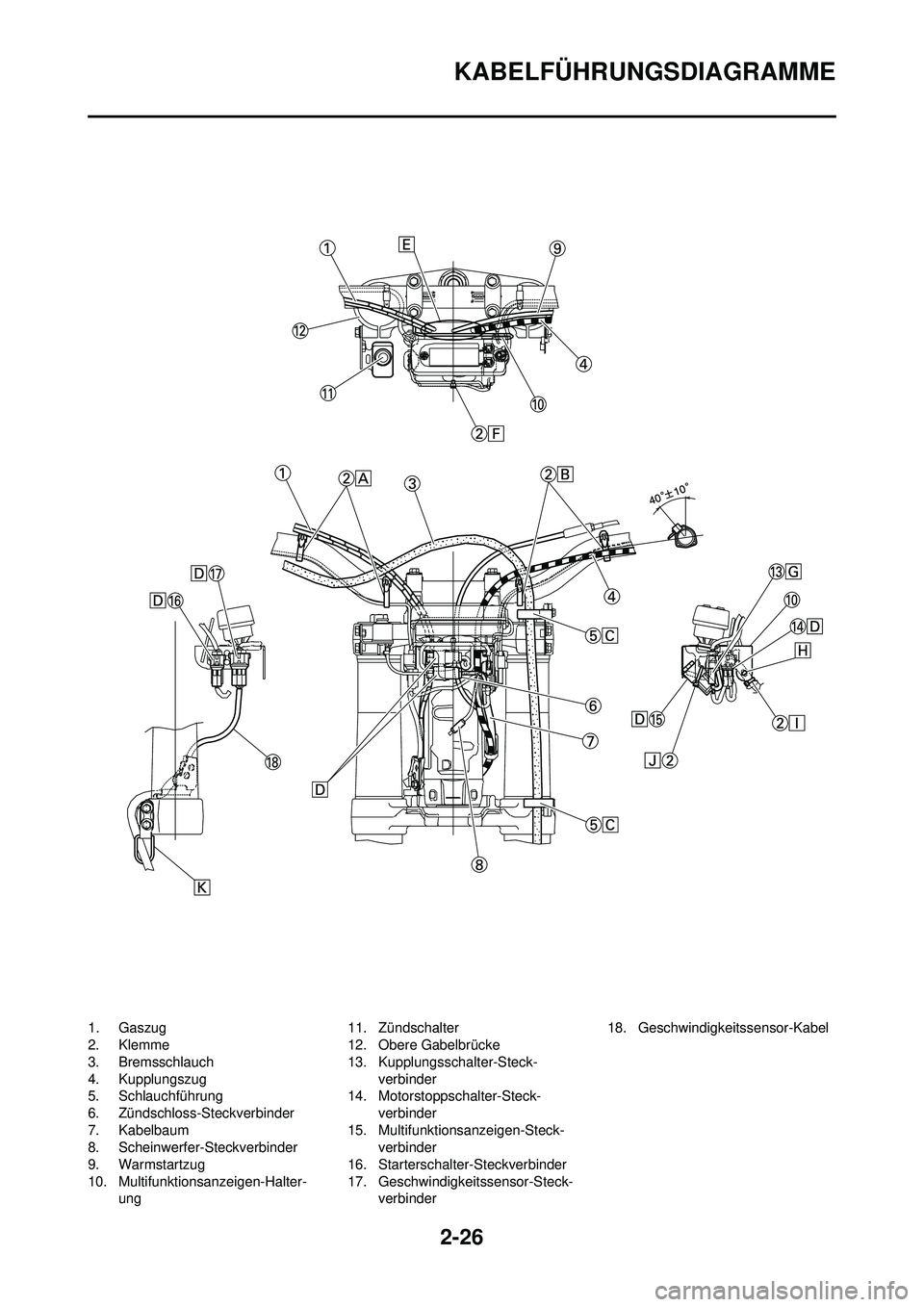

2-26
KABELFÜHRUNGSDIAGRAMME
1. Gaszug
2. Klemme
3. Bremsschlauch
4. Kupplungszug
5. Schlauchführung
6. Zündschloss-Steckverbinder
7. Kabelbaum
8. Scheinwerfer-Steckverbinder
9. Warmstartzug
10. Multifunktionsanzeigen-Halter-ung 11. Zündschalter
12. Obere Gabelbrücke
13. Kupplungsschalter-Steck-
verbinder
14. Motorstoppschalter-Steck-
verbinder
15. Multifunktionsanzeigen-Steck- verbinder
16. Starterschalter-Steckverbinder
17. Geschwindigkeitssensor-Steck- verbinder 18. Geschwindigkeitssensor-Kabel

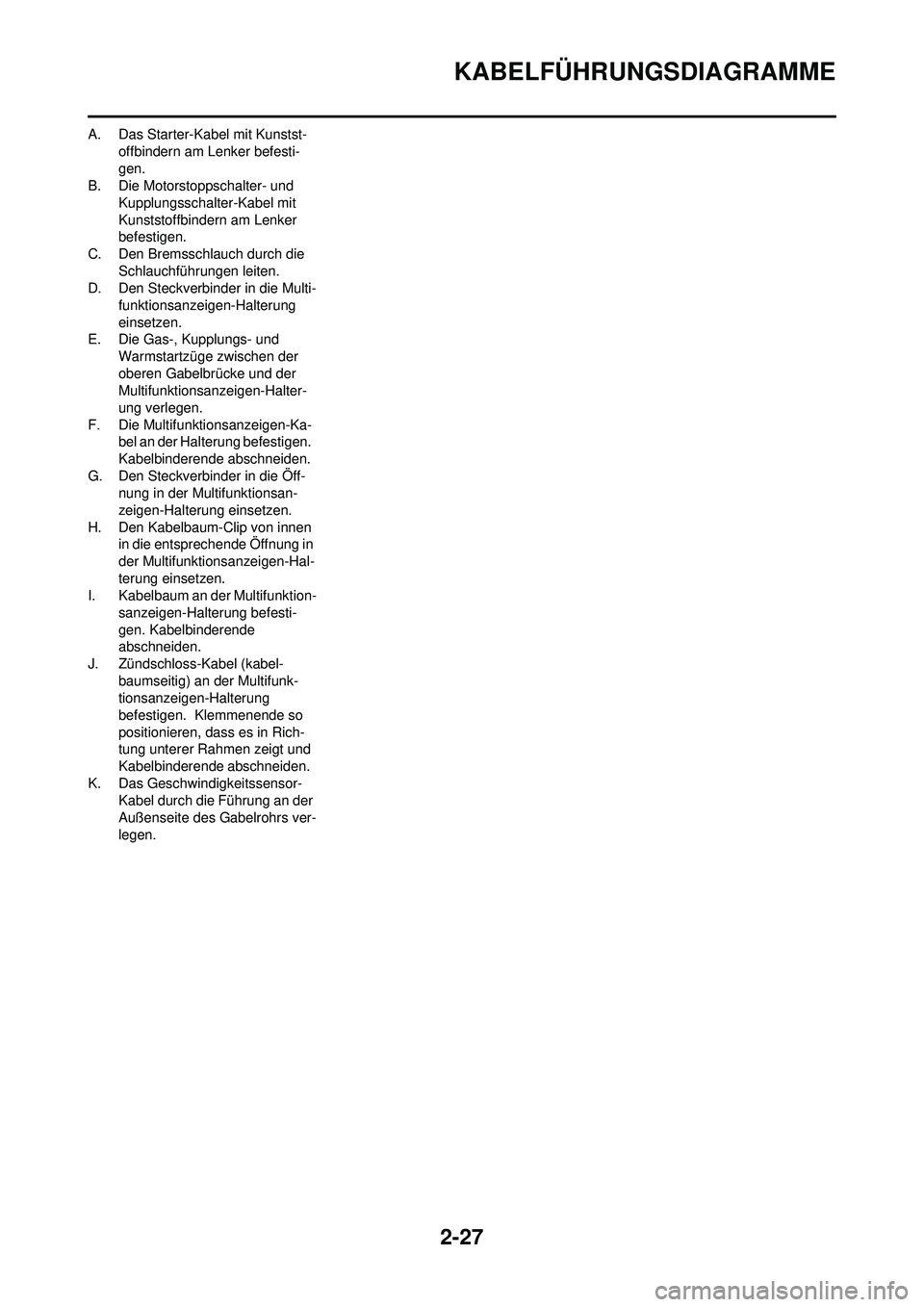

2-27
KABELFÜHRUNGSDIAGRAMME
A. Das Starter-Kabel mit Kunstst-offbindern am Lenker befesti-
gen.
B. Die Motorstoppschalter- und
Kupplungsschalter-Kabel mit
Kunststoffbindern am Lenker
befestigen.
C. Den Bremsschlauch durch die Schlauchführungen leiten.
D. Den Steckverbinder in die Multi-
funktionsanzeigen-Halterung
einsetzen.
E. Die Gas-, Kupplungs- und
Warmstartzüge zwischen der
oberen Gabelbrücke und der
Multifunktionsanzeigen-Halter-
ung verlegen.
F. Die Multifunktionsanzeigen-Ka- bel an der Halterung befestigen.
Kabelbinderende abschneiden.
G. Den Steckverbinder in die Öff- nung in der Multifunktionsan-
zeigen-Halterung einsetzen.
H. Den Kabelbaum-Clip von innen in die entsprechende Öffnung in
der Multifunktionsanzeigen-Hal-
terung einsetzen.
I. Kabelbaum an der Multifunktion-
sanzeigen-Halterung befesti-
gen. Kabelbinderende
abschneiden.
J. Zündschloss-Kabel (kabel- baumseitig) an der Multifunk-
tionsanzeigen-Halterung
befestigen. Klemmenende so
positionieren, dass es in Rich-
tung unterer Rahmen zeigt und
Kabelbinderende abschneiden.
K. Das Geschwindigkeitssensor- Kabel durch die Führung an der
Außenseite des Gabelrohrs ver-
legen.

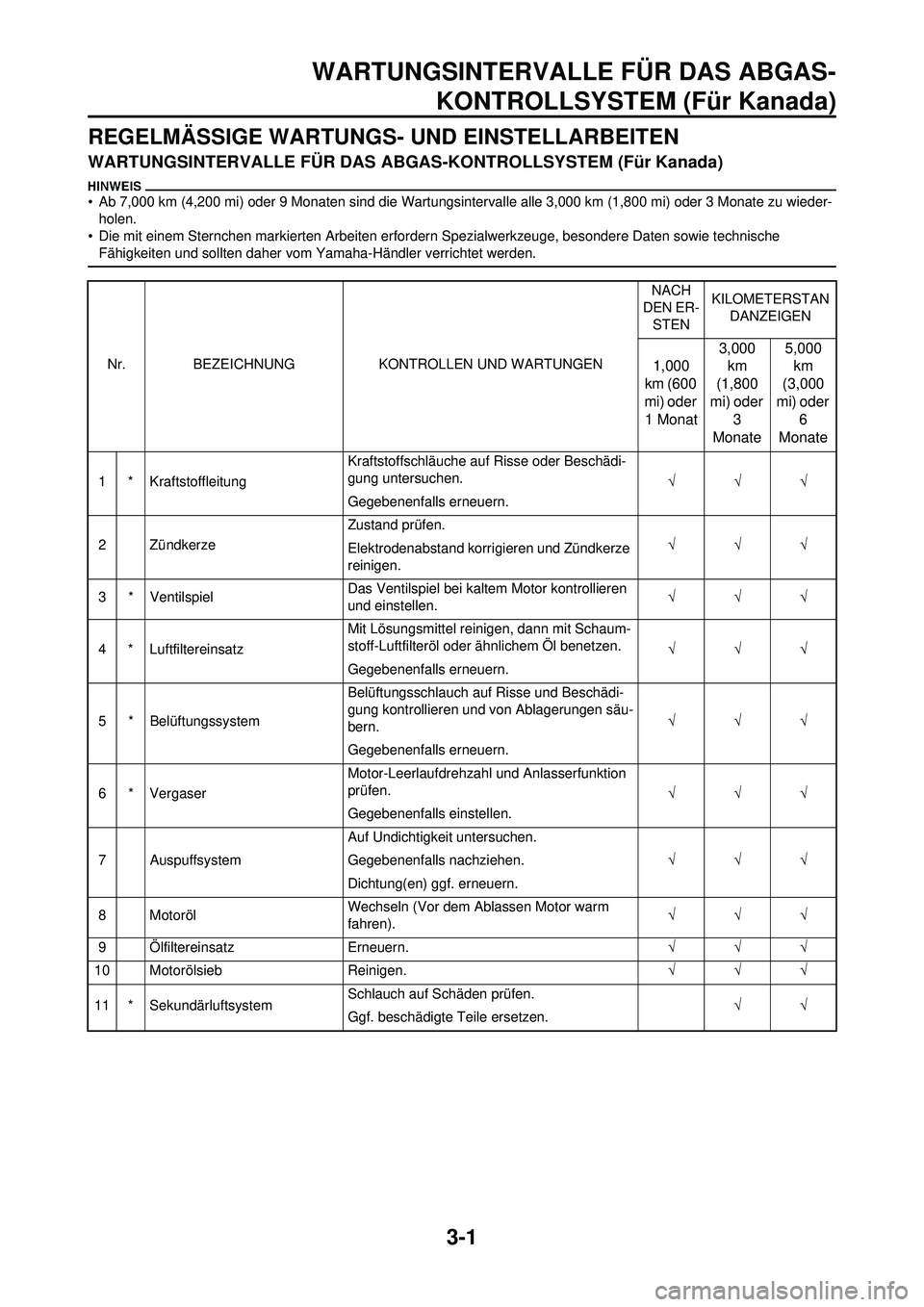

3-1
WARTUNGSINTERVALLE FÜR DAS ABGAS-KONTROLLSYSTEM (Für Kanada)
REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE FÜR DAS ABGAS-KONTROLLSYSTEM (Für Kanada)
• Ab 7,000 km (4,200 mi) oder 9 Monaten sind die Wartungsintervalle alle 3,000 km (1,800 mi) oder 3 Monate zu wieder-
holen.
• Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten sowie technische Fähigkeiten und sollten daher vom Yamaha-Händler verrichtet werden.
Nr. BEZEICHNUNG KONTROLLEN UND WARTUNGEN NACH
DEN ER- STEN KILOMETERSTAN
DANZEIGEN1,000
km (600
mi) oder 1 Monat 3,000
km
(1,800
mi) oder 3
Monate 5,000
km
(3,000
mi) oder 6
Monate
1 * Kraftstoffleitung Kraftstoffschläuche auf Risse oder Beschädi-
gung untersuchen.
√√√
Gegebenenfalls erneuern.
2 Zündkerze Zustand prüfen.
√√√
Elektrodenabstand korrigieren und Zündkerze
reinigen.
3 * Ventilspiel Das Ventilspiel bei kaltem Motor kontrollieren
und einstellen. √√√
4 * Luftfiltereinsatz Mit Lösungsmittel reinigen, dann mit Schaum-
stoff-Luftfilteröl oder ähnlichem Öl benetzen.
√√√
Gegebenenfalls erneuern.
5 * Belüftungssystem Belüftungsschlauch auf Risse und Beschädi-
gung kontrollieren und von Ablagerungen säu-
bern.
√√√
Gegebenenfalls erneuern.
6 * Vergaser Motor-Leerlaufdrehzahl und Anlasserfunktion
prüfen.
√√√
Gegebenenfalls einstellen.
7 Auspuffsystem Auf Undichtigkeit untersuchen.
√√√
Gegebenenfalls nachziehen.
Dichtung(en) ggf. erneuern.
8 Motoröl Wechseln (Vor dem Ablassen Motor warm
fahren). √√√
9 Ölfiltereinsatz Erneuern. √√√
10 Motorölsieb Reinigen. √√√
11 * Sekundärluftsystem Schlauch auf Schäden prüfen.
√√
Ggf. beschädigte Teile ersetzen.

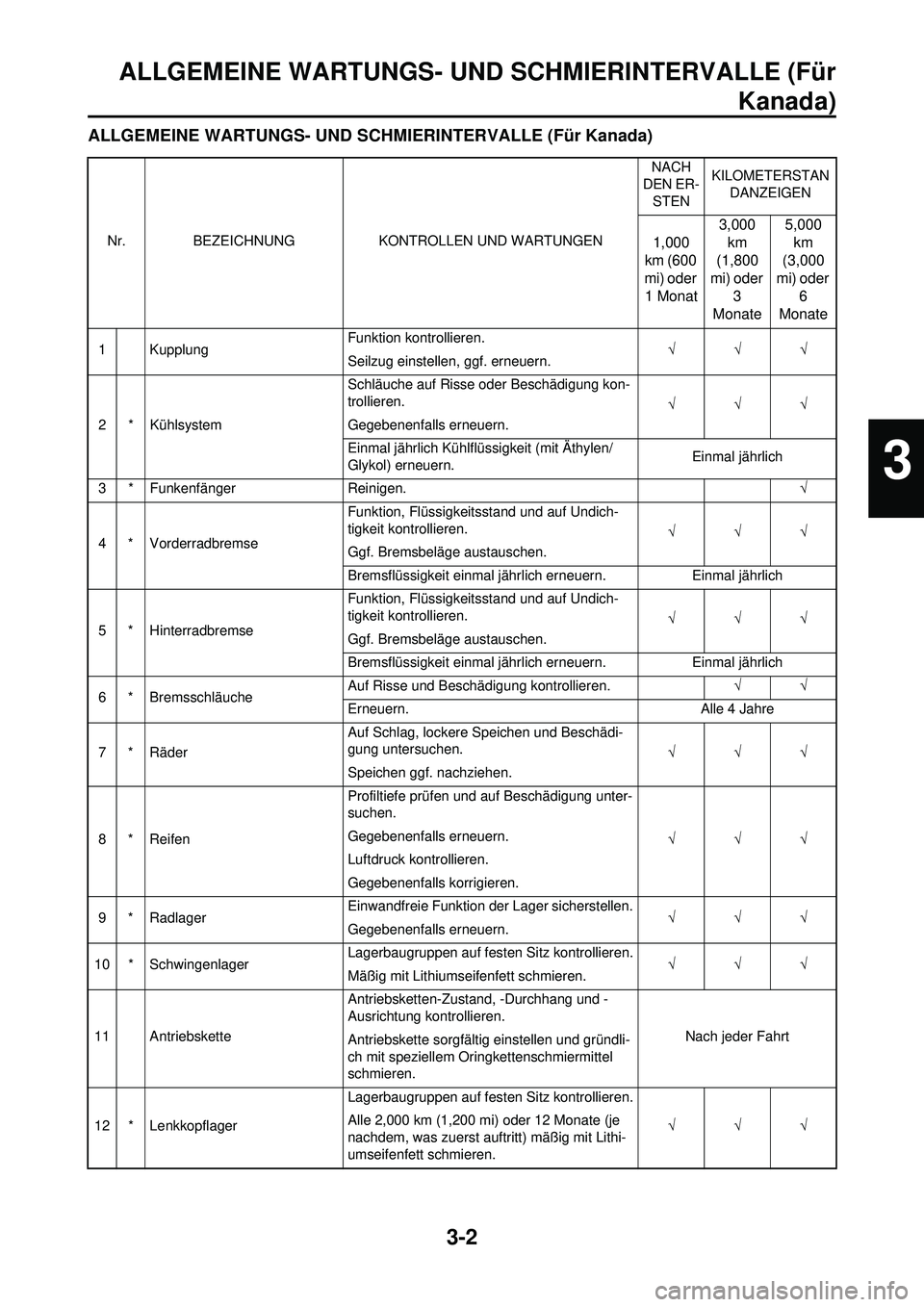

3-2
ALLGEMEINE WARTUNGS- UND SCHMIERINTERVALLE (FürKanada)
ALLGEMEINE WARTUNGS- UND SCHMIERINTERVALLE (Für Kanada)
Nr. BEZEICHNUNGKONTROLLEN UND WARTUNGEN NACH
DEN ER- STEN KILOMETERSTAN
DANZEIGEN1,000
km (600
mi) oder 1 Monat 3,000
km
(1,800
mi) oder 3
Monate 5,000
km
(3,000
mi) oder 6
Monate
1 Kupplung Funktion kontrollieren.
√√√
Seilzug einstellen, ggf. erneuern.
2 * Kühlsystem Schläuche auf Risse oder Beschädigung kon-
trollieren.
√√√
Gegebenenfalls erneuern.
Einmal jährlich Kühlflüssigkeit (mit Äthylen/
Glykol) erneuern. Einmal jährlich
3 * Funkenfänger Reinigen. √
4 * Vorderradbremse Funktion, Flüssigkeitsstand und auf Undich-
tigkeit kontrollieren.
√√√
Ggf. Bremsbeläge austauschen.
Bremsflüssigkeit einmal jährlich erneuern. Einmal jährlich
5 * Hinterradbremse Funktion, Flüssigkeitsstand und auf Undich-
tigkeit kontrollieren.
√√√
Ggf. Bremsbeläge austauschen.
Bremsflüssigkeit einmal jährlich erneuern. Einmal jährlich
6 * Bremsschläuche Auf Risse und Beschädigung kontrollieren.
√√
Erneuern. Alle 4 Jahre
7 * Räder Auf Schlag, lockere Speichen und Beschädi-
gung untersuchen.
√√√
Speichen ggf. nachziehen.
8*Reifen Profiltiefe prüfen und auf Beschädigung unter-
suchen.
√√√
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.
9 * Radlager Einwandfreie Funktion der Lager sicherstellen.
√√√
Gegebenenfalls erneuern.
10 * Schwingenlager Lagerbaugruppen auf festen Sitz kontrollieren.
√√√
Mäßig mit Lithiumseifenfett schmieren.
11 Antriebskette Antriebsketten-Zustand, -Durchhang und -
Ausrichtung kontrollieren.
Nach jeder Fahrt
Antriebskette sorgfältig einstellen und gründli-
ch mit speziellem Oringkettenschmiermittel
schmieren.
12 * Lenkkopflager Lagerbaugruppen auf festen Sitz kontrollieren.
√√√
Alle 2,000 km (1,200 mi) oder 12 Monate (je
nachdem, was zuerst auftritt) mäßig mit Lithi-
umseifenfett schmieren.
3

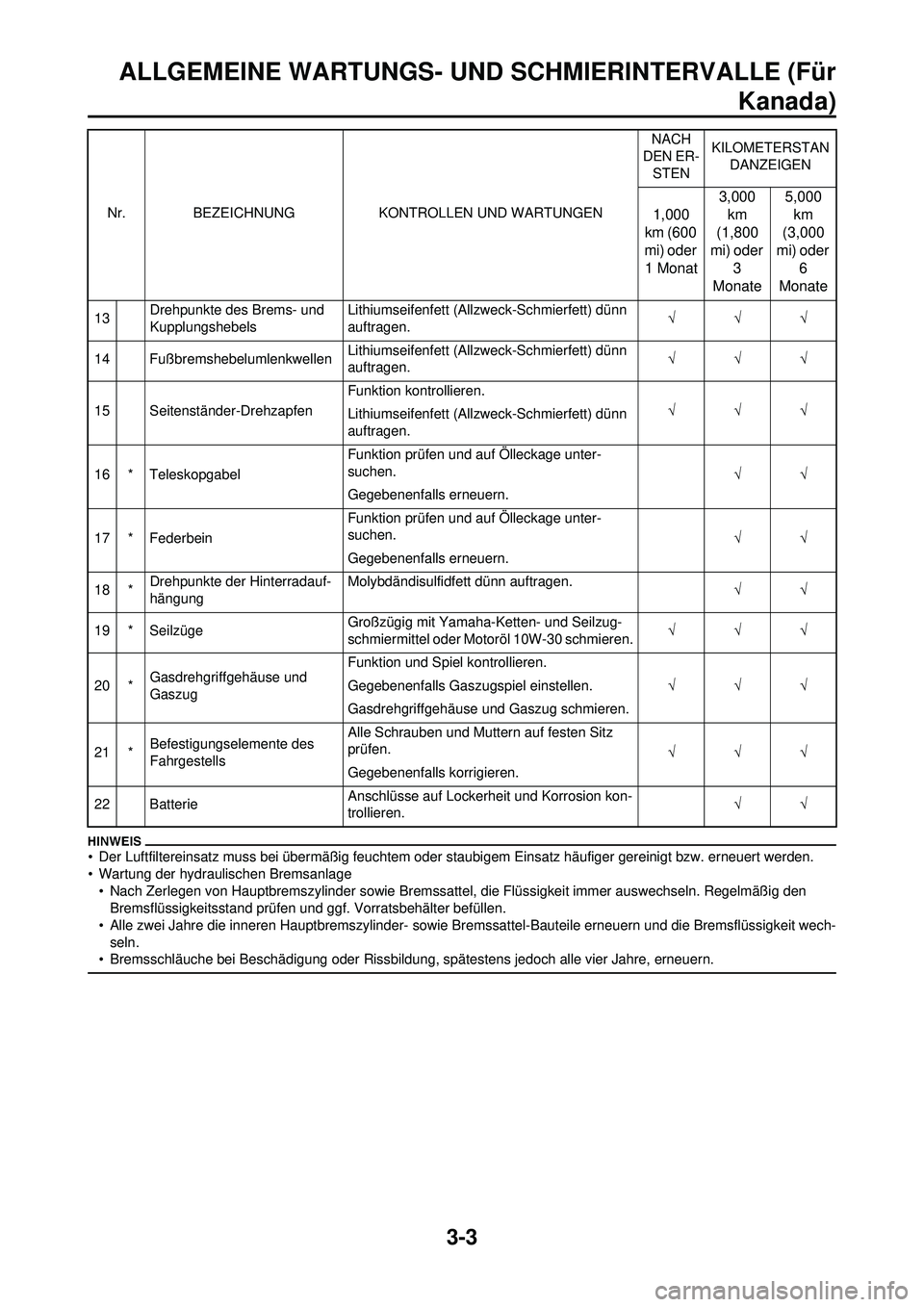

3-3
ALLGEMEINE WARTUNGS- UND SCHMIERINTERVALLE (FürKanada)
• Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
• Wartung der hydraulischen Bremsanlage
• Nach Zerlegen von Hauptbremszylinder sowie Bremssattel, die Flüssigkeit immer auswechseln. Regelmäßig den Bremsflüssigkeitsstand prüfen und ggf. Vorratsbehälter befüllen.
• Alle zwei Jahre die inneren Hauptbremszylinder- sowie Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wech- seln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre, erneuern.
13 Drehpunkte des Brems- und
Kupplungshebels Lithiumseifenfett (Allzweck-Schmierfett) dünn
auftragen.
√√√
14 Fußbremshebelumlenkwellen Lithiumseifenfett (Allzweck-Schmierfett) dünn
auftragen.
√√√
15 Seitenständer-Drehzapfen Funktion kontrollieren.
√√√
Lithiumseifenfett (Allzweck-Schmierfett) dünn
auftragen.
16 * Teleskopgabel Funktion prüfen und auf Ölleckage unter-
suchen.
√√
Gegebenenfalls erneuern.
17 * Federbein Funktion prüfen und auf Ölleckage unter-
suchen.
√√
Gegebenenfalls erneuern.
18 * Drehpunkte der Hinterradauf-
hängung Molybdändisulfidfett dünn auftragen.
√√
19 * Seilzüge Großzügig mit Yamaha-Ketten- und Seilzug-
schmiermittel oder Motoröl 10W-30 schmieren. √√√
20 * Gasdrehgriffgehäuse und
Gaszug Funktion und Spiel kontrollieren.
√√√
Gegebenenfalls Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Gaszug schmieren.
21 * Befestigungselemente des
Fahrgestells Alle Schrauben und Muttern auf festen Sitz
prüfen.
√√√
Gegebenenfalls korrigieren.
22 Batterie Anschlüsse auf Lockerheit und Korrosion kon-
trollieren. √√
Nr. BEZEICHNUNG
KONTROLLEN UND WARTUNGEN NACH
DEN ER- STEN KILOMETERSTAN
DANZEIGEN
1,000
km (600
mi) oder 1 Monat 3,000
km
(1,800
mi) oder 3
Monate 5,000
km
(3,000
mi) oder 6
Monate

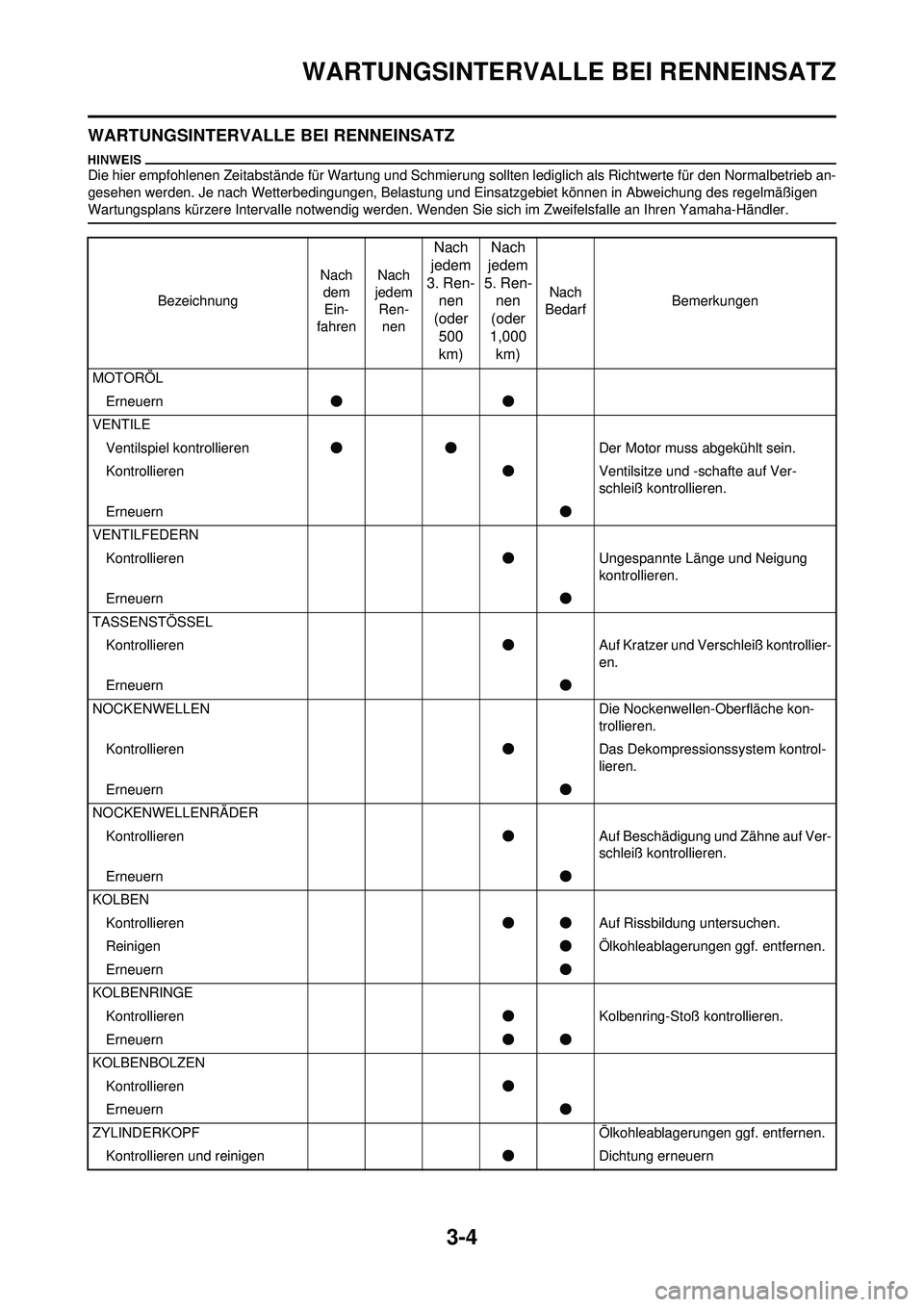

3-4

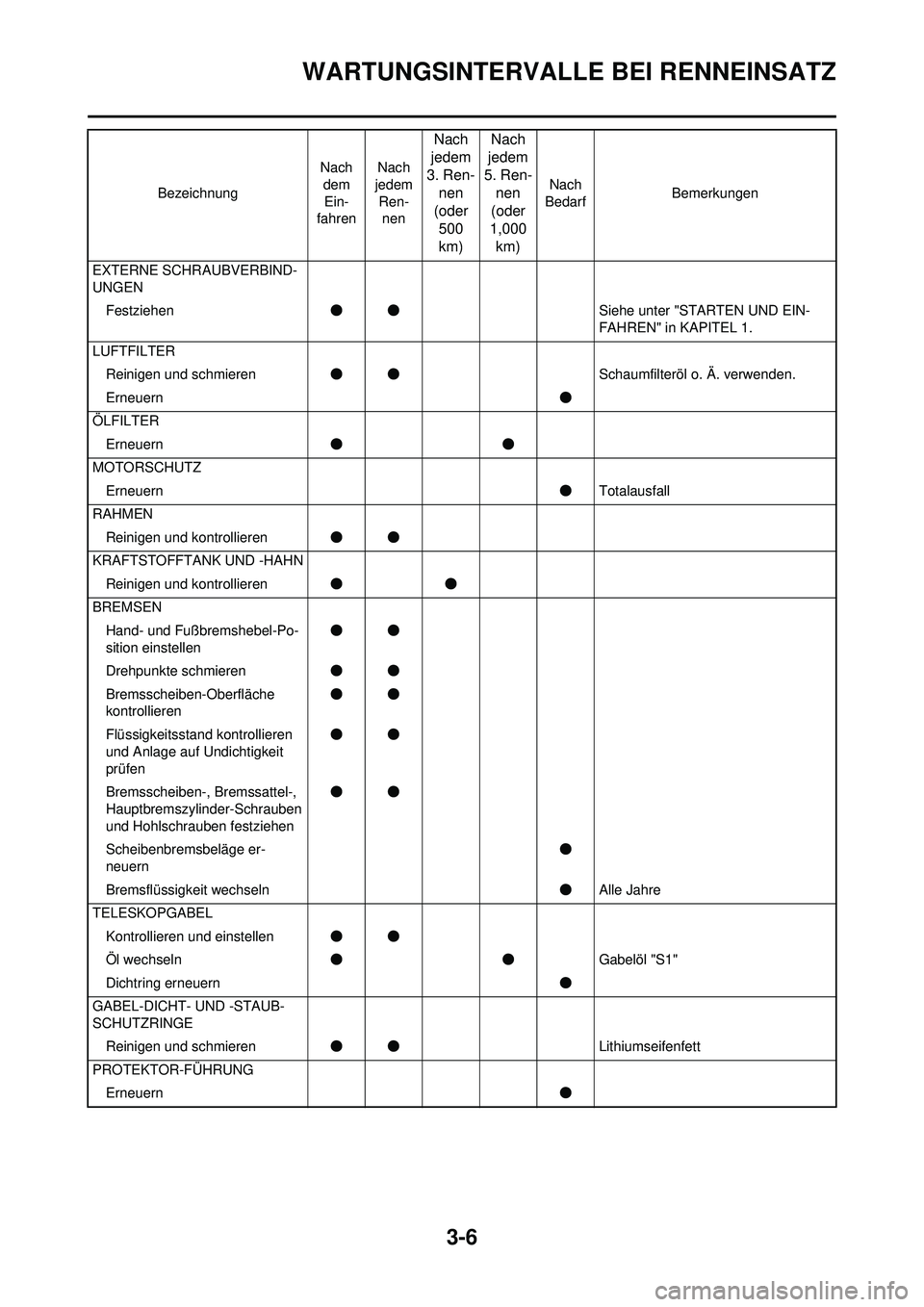

WARTUNGSINTERVALLE BEI RENNEINSATZ
WARTUNGSINTERVALLE BEI RENNEINSATZ
Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten lediglich als Richtwerte für den Normalbetrieb an-
gesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwendig werden. Wenden Sie sich im Zweifelsfalle an Ihren Yamaha-Händler.
BezeichnungNach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder 500
km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen
MOTORÖL Erneuern ●●
VENTILE Ventilspiel kontrollieren ●● Der Motor muss abgekühlt sein.
Kontrollieren ●Ventilsitze und -schafte auf Ver-
schleiß kontrollieren.
Erneuern ●
VENTILFEDERN Kontrollieren ●Ungespannte Länge und Neigung
kontrollieren.
Erneuern ●
TASSENSTÖSSEL Kontrollieren ●Auf Kratzer und Verschleiß kontrollier-
en.
Erneuern ●
NOCKENWELLEN Die Nockenwellen-Oberfläche kon-
trollieren.
Kontrollieren ●Das Dekompressionssystem kontrol-
lieren.
Erneuern ●
NOCKENWELLENRÄDER Kontrollieren ●Auf Beschädigung und Zähne auf Ver-
schleiß kontrollieren.
Erneuern ●
KOLBEN Kontrollieren ●●Auf Rissbildung untersuchen.
Reinigen ●Ölkohleablagerungen ggf. entfernen.
Erneuern ●
KOLBENRINGE Kontrollieren ●Kolbenring-Stoß kontrollieren.
Erneuern ●●
KOLBENBOLZEN Kontrollieren ●
Erneuern ●
ZYLINDERKOPF Ölkohleablagerungen ggf. entfernen.
Kontrollieren und reinigen ●Dichtung erneuern

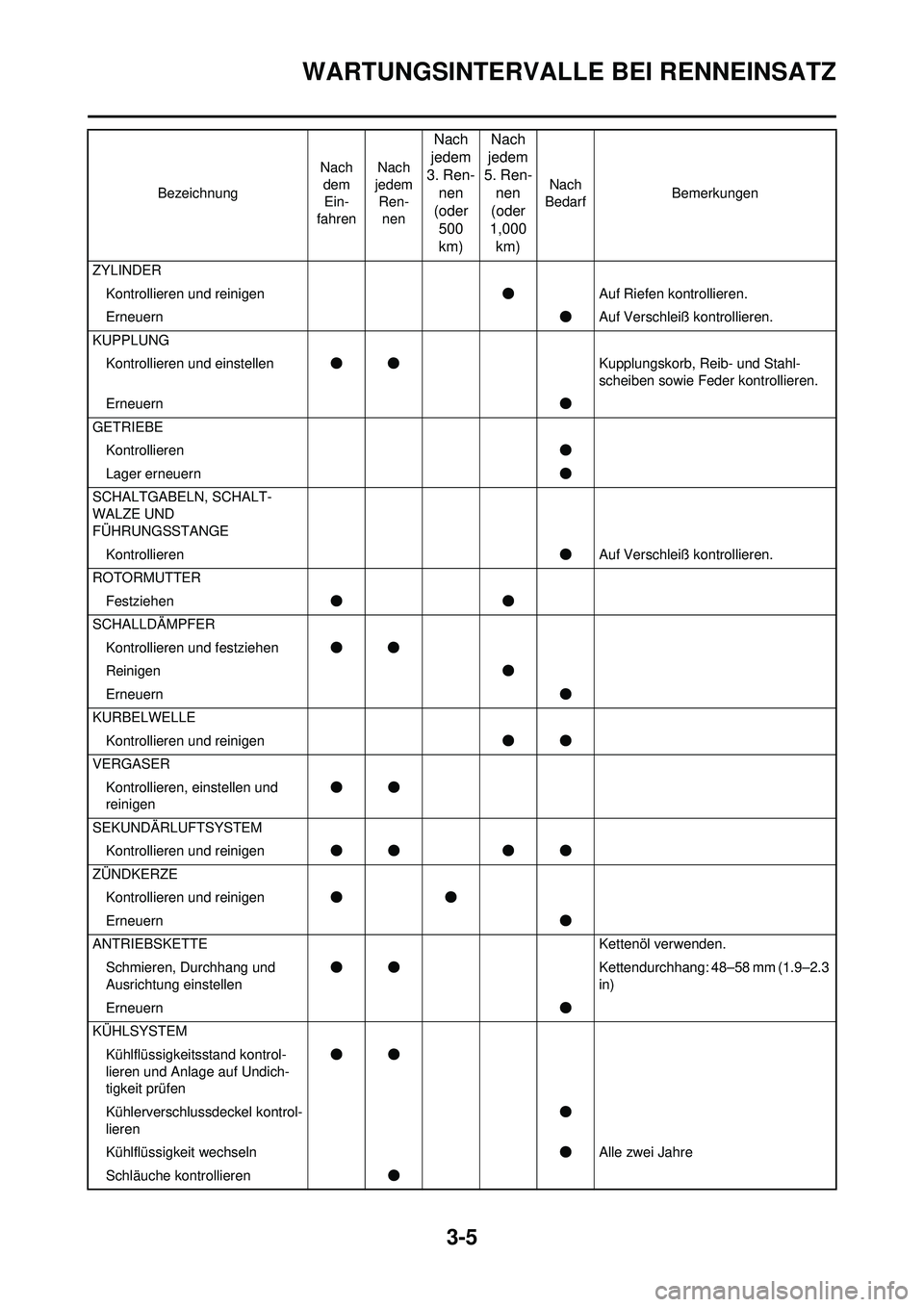

3-5
WARTUNGSINTERVALLE BEI RENNEINSATZ
ZYLINDERKontrollieren und reinigen ●Auf Riefen kontrollieren.
Erneuern ●Auf Verschleiß kontrollieren.
KUPPLUNG Kontrollieren und einstellen ●● Kupplungskorb, Reib- und Stahl-
scheiben sowie Feder kontrollieren.
Erneuern ●
GETRIEBE Kontrollieren ●
Lager erneuern ●
SCHALTGABELN, SCHALT-
WALZE UND
FÜHRUNGSSTANGE Kontrollieren ●Auf Verschleiß kontrollieren.
ROTORMUTTER Festziehen ●●
SCHALLDÄMPFER Kontrollieren und festziehen ●●
Reinigen ●
Erneuern ●
KURBELWELLE Kontrollieren und reinigen ●●
VERGASER Kontrollieren, einstellen und
reinigen ●●
SEKUNDÄRLUFTSYSTEM Kontrollieren und reinigen ●● ●●
ZÜNDKERZE Kontrollieren und reinigen ●●
Erneuern ●
ANTRIEBSKETTE Kettenöl verwenden.
Schmieren, Durchhang und
Ausrichtung einstellen ●●
Kettendurchhang: 48–58 mm (1.9–2.3
in)
Erneuern ●
KÜHLSYSTEM Kühlflüssigkeitsstand kontrol-
lieren und Anlage auf Undich-
tigkeit prüfen ●●
Kühlerverschlussdeckel kontrol-
lieren ●
Kühlflüssigkeit wechseln ●Alle zwei Jahre
Schläuche kontrollieren ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500
km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen

3-6
WARTUNGSINTERVALLE BEI RENNEINSATZ
EXTERNE SCHRAUBVERBIND-
UNGENFestziehen ●● Siehe unter "STARTEN UND EIN-
FAHREN" in KAPITEL 1.
LUFTFILTER Reinigen und schmieren ●● Schaumfilteröl o. Ä. verwenden.
Erneuern ●
ÖLFILTER Erneuern ●●
MOTORSCHUTZ Erneuern ●Totalausfall
RAHMEN Reinigen und kontrollieren ●●
KRAFTSTOFFTANK UND -HAHN Reinigen und kontrollieren ●●
BREMSEN Hand- und Fußbremshebel-Po-
sition einstellen ●●
Drehpunkte schmieren ●●
Bremsscheiben-Oberfläche
kontrollieren ●●
Flüssigkeitsstand kontrollieren
und Anlage auf Undichtigkeit
prüfen ●●
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben
und Hohlschrauben festziehen ●●
Scheibenbremsbeläge er-
neuern ●
Bremsflüssigkeit wechseln ●Alle Jahre
TELESKOPGABEL Kontrollieren und einstellen ●●
Öl wechseln ●● Gabelöl "S1"
Dichtring erneuern ●
GABEL-DICHT- UND -STAUB-
SCHUTZRINGE Reinigen und schmieren ●● Lithiumseifenfett
PROTEKTOR-FÜHRUNG Erneuern ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500
km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen

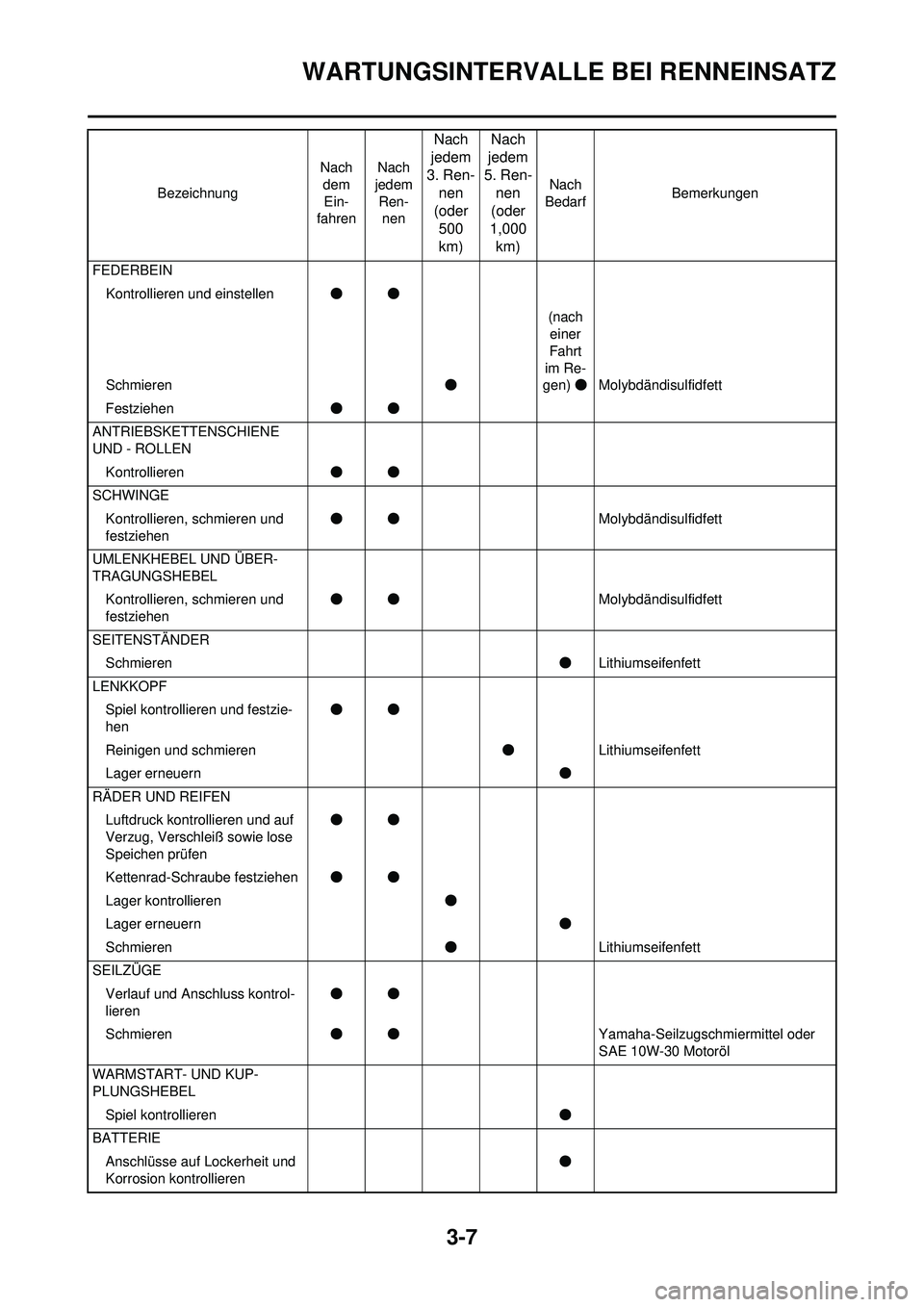

3-7
WARTUNGSINTERVALLE BEI RENNEINSATZ
FEDERBEINKontrollieren und einstellen ●●
Schmieren ●(nach
einer
Fahrt
im Re-
gen) ●Molybdändisulfidfett
Festziehen ●●
ANTRIEBSKETTENSCHIENE
UND - ROLLEN Kontrollieren ●●
SCHWINGE Kontrollieren, schmieren und
festziehen ●●
Molybdändisulfidfett
UMLENKHEBEL UND ÜBER-
TRAGUNGSHEBEL Kontrollieren, schmieren und
festziehen ●●
Molybdändisulfidfett
SEITENSTÄNDER Schmieren ●Lithiumseifenfett
LENKKOPF Spiel kontrollieren und festzie-
hen ●●
Reinigen und schmieren ●Lithiumseifenfett
Lager erneuern ●
RÄDER UND REIFEN Luftdruck kontrollieren und auf
Verzug, Verschleiß sowie lose
Speichen prüfen ●●
Kettenrad-Schraube festziehen ●●
Lager kontrollieren ●
Lager erneuern ●
Schmieren ●Lithiumseifenfett
SEILZÜGE Verlauf und Anschluss kontrol-
lieren ●●
Schmieren ●● Yamaha-Seilzugschmiermittel oder
SAE 10W-30 Motoröl
WARMSTART- UND KUP-
PLUNGSHEBEL Spiel kontrollieren ●
BATTERIE Anschlüsse auf Lockerheit und
Korrosion kontrollieren ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500
km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen
