YAMAHA WR 250F 2010 Betriebsanleitungen (in German)

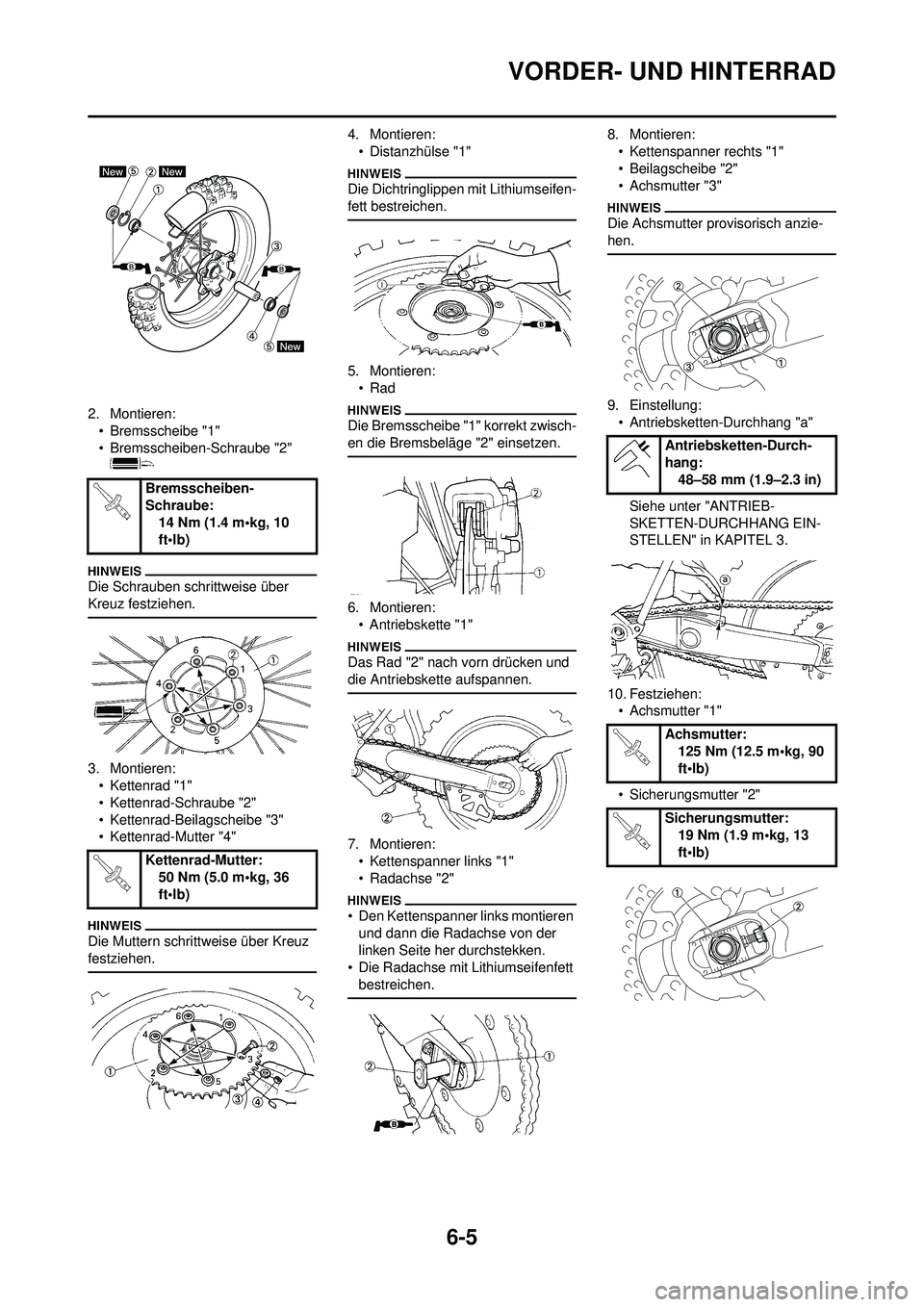

6-5
VORDER- UND HINTERRAD
2. Montieren:• Bremsscheibe "1"
• Bremsscheiben-Schraube "2"
Die Schrauben schrittweise über
Kreuz festziehen.
3. Montieren:• Kettenrad "1"
• Kettenrad-Schraube "2"
• Kettenrad-Beilagscheibe "3"
• Kettenrad-Mutter "4"
Die Muttern schrittweise über Kreuz
festziehen.
4. Montieren:
• Distanzhülse "1"
Die Dichtringlippen mit Lithiumseifen-
fett bestreichen.
5. Montieren:•Rad
Die Bremsscheibe "1" korrekt zwisch-
en die Bremsbeläge "2" einsetzen.
6. Montieren:• Antriebskette "1"
Das Rad "2" nach vorn drücken und
die Antriebskette aufspannen.
7. Montieren:• Kettenspanner links "1"
• Radachse "2"
• Den Kettenspanner links montieren und dann die Radachse von der
linken Seite her durchstekken.
• Die Radachse mit Lithiumseifenfett bestreichen.
8. Montieren:
• Kettenspanner rechts "1"
• Beilagscheibe "2"
• Achsmutter "3"
Die Achsmutter provisorisch anzie-
hen.
9. Einstellung:• Antriebsketten-Durchhang "a"
Siehe unter "ANTRIEB-
SKETTEN-DURCHHANG EIN-
STELLEN" in KAPITEL 3.
10. Festziehen: • Achsmutter "1"
• Sicherungsmutter "2"
Bremsscheiben-
Schraube:
14 Nm (1.4 m•kg, 10
ft•lb)
Kettenrad-Mutter: 50 Nm (5.0 m•kg, 36
ft•lb)
Antriebsketten-Durch-
hang:48–58 mm (1.9–2.3 in)
Achsmutter: 125 Nm (12.5 m•kg, 90
ft•lb)
Sicherungsmutter: 19 Nm (1.9 m•kg, 13
ft•lb)

6-6
VORDER- UND HINTERRADBREMSEN
VORDER- UND HINTERRADBREMSEN

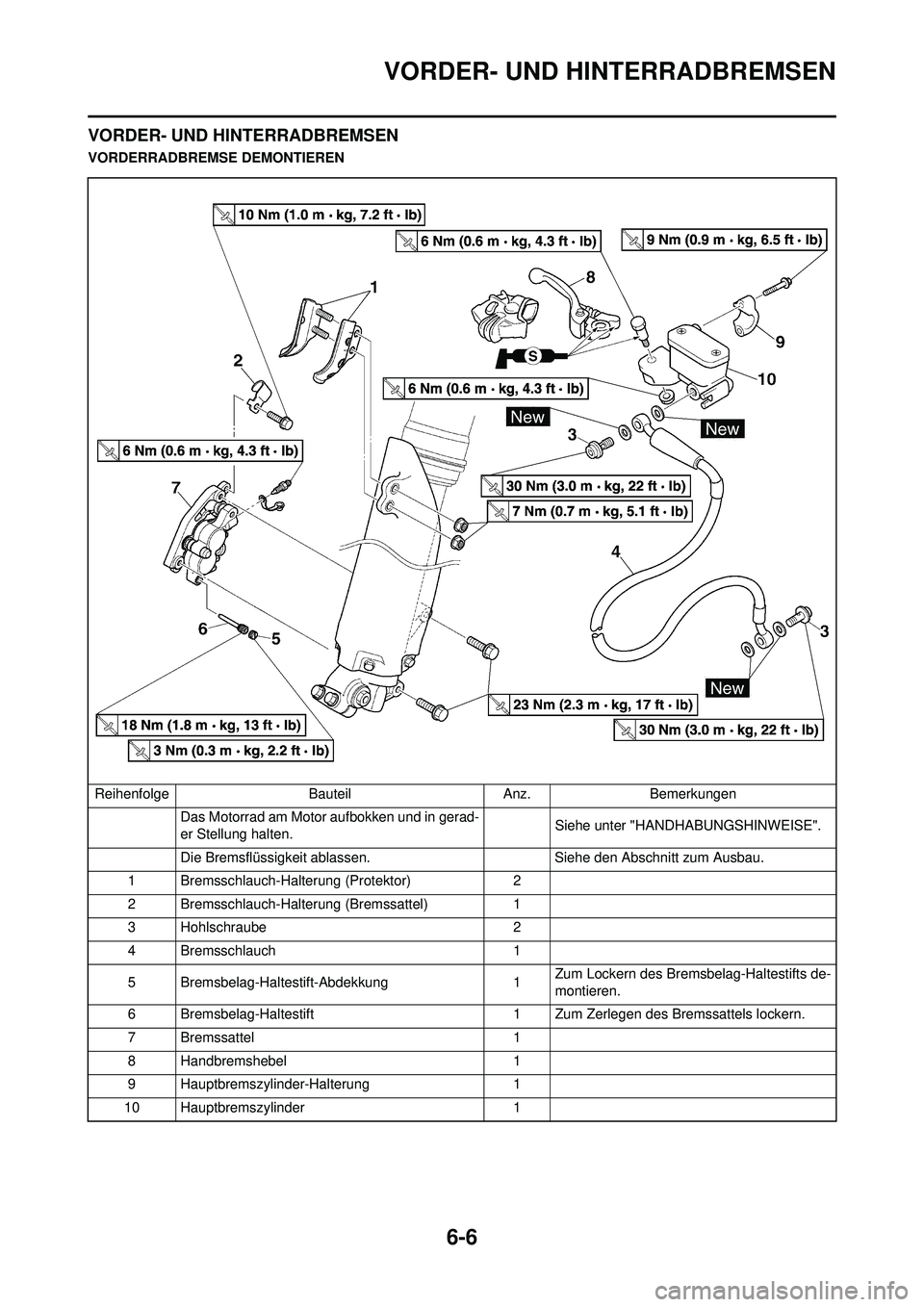

VORDERRADBREMSE DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten. Siehe unter "HANDHABUNGSHINWEISE".
Die Bremsflüssigkeit ablassen. Siehe den Abschnitt zum Ausbau.
1 Bremsschlauch-Halterung (Protektor) 2
2 Bremsschlauch-Halter ung (Bremssattel) 1
3 Hohlschraube 2
4 Bremsschlauch 1
5 Bremsbelag-Haltestift-Abdekkung 1Zum Lockern des Bremsbelag-Haltestifts de-
montieren.
6 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
7 Bremssattel 1
8 Handbremshebel 1
9 Hauptbremszylinder-Halterung 1
10 Hauptbremszylinder 1

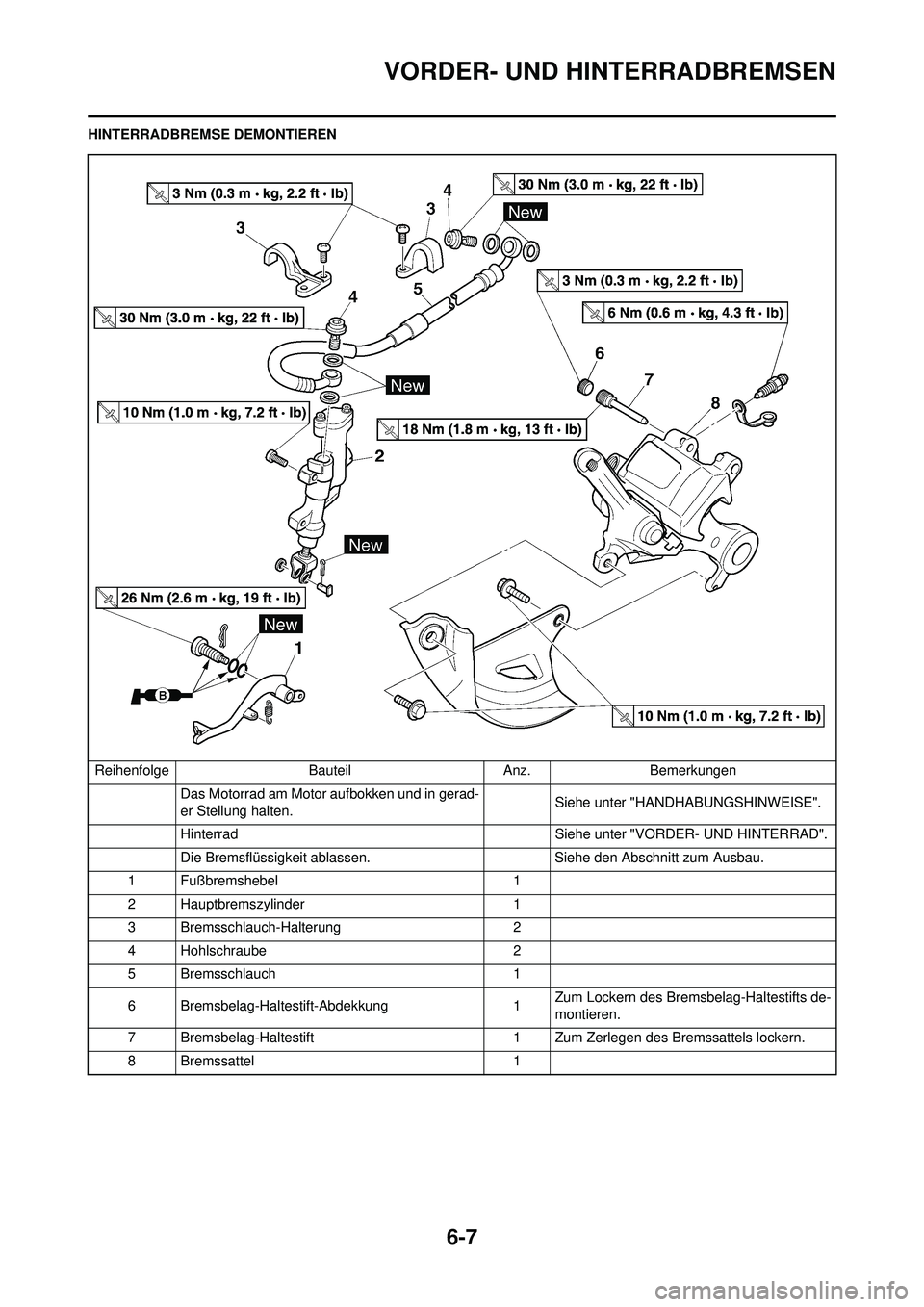

6-7
VORDER- UND HINTERRADBREMSEN
HINTERRADBREMSE DEMONTIERENReihenfolge BauteilAnz.Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten. Siehe unter "HANDHABUNGSHINWEISE".
Hinterrad Siehe unter "VORDER- UND HINTERRAD".
Die Bremsflüssigkeit ablassen. Siehe den Abschnitt zum Ausbau.
1 Fußbremshebel 1
2 Hauptbremszylinder 1
3 Bremsschlauch-Halterung 2
4 Hohlschraube 2
5 Bremsschlauch 1
6 Bremsbelag-Haltestift-Abdekkung 1Zum Lockern des Bremsbelag-Haltestifts de-
montieren.
7 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
8 Bremssattel 1

6-8
VORDER- UND HINTERRADBREMSEN

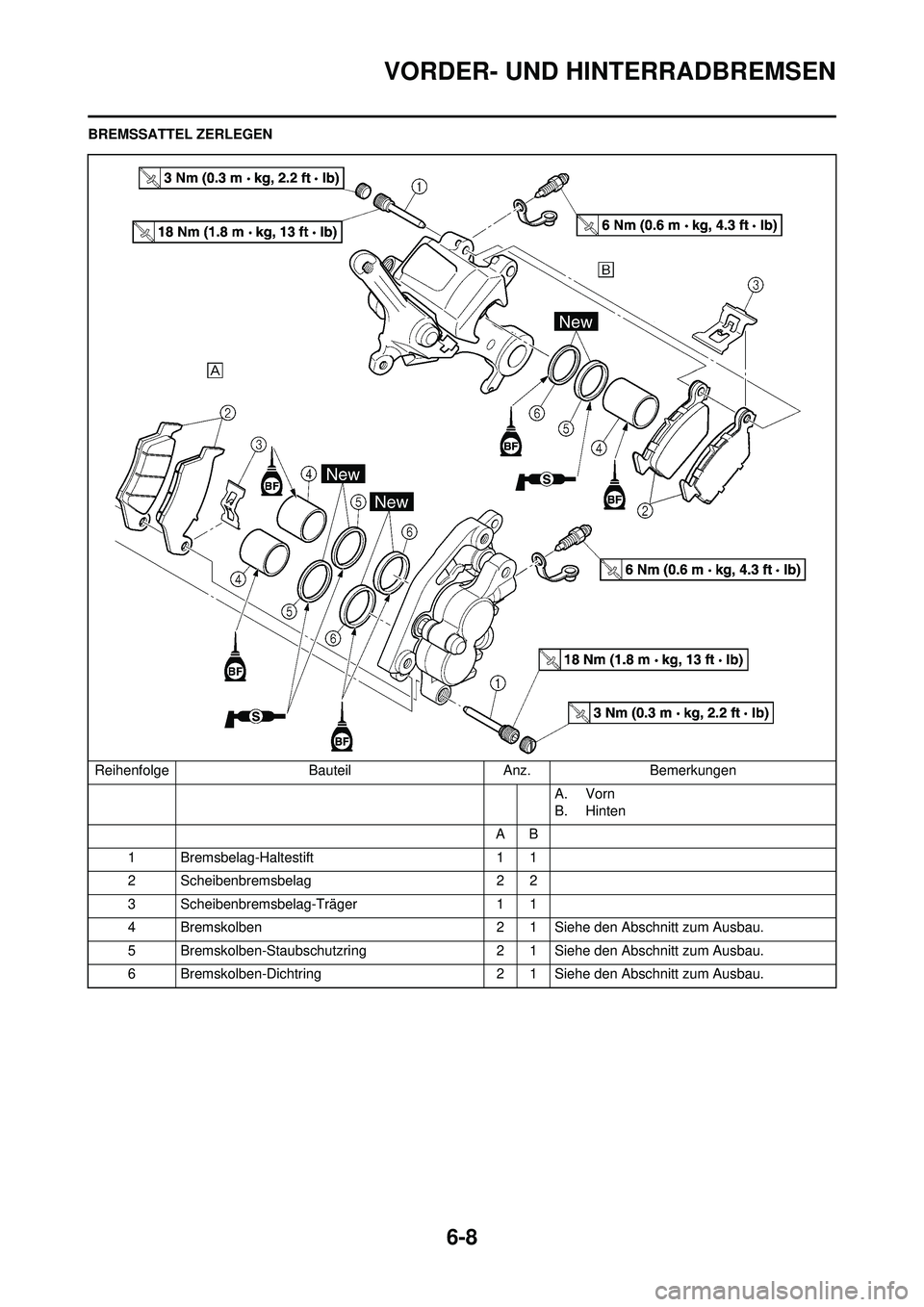

BREMSSATTEL ZERLEGENReihenfolge BauteilAnz.Bemerkungen
A. Vorn
B. Hinten
AB
1 Bremsbelag-Haltestift 1 1
2 Scheibenbremsbelag 2 2
3 Scheibenbremsbelag-Träger 1 1
4 Bremskolben 2 1 Siehe den Abschnitt zum Ausbau.
5 Bremskolben-Staubschutzring 2 1 Siehe den Abschnitt zum Ausbau.
6 Bremskolben-Dichtring 2 1 Siehe den Abschnitt zum Ausbau.

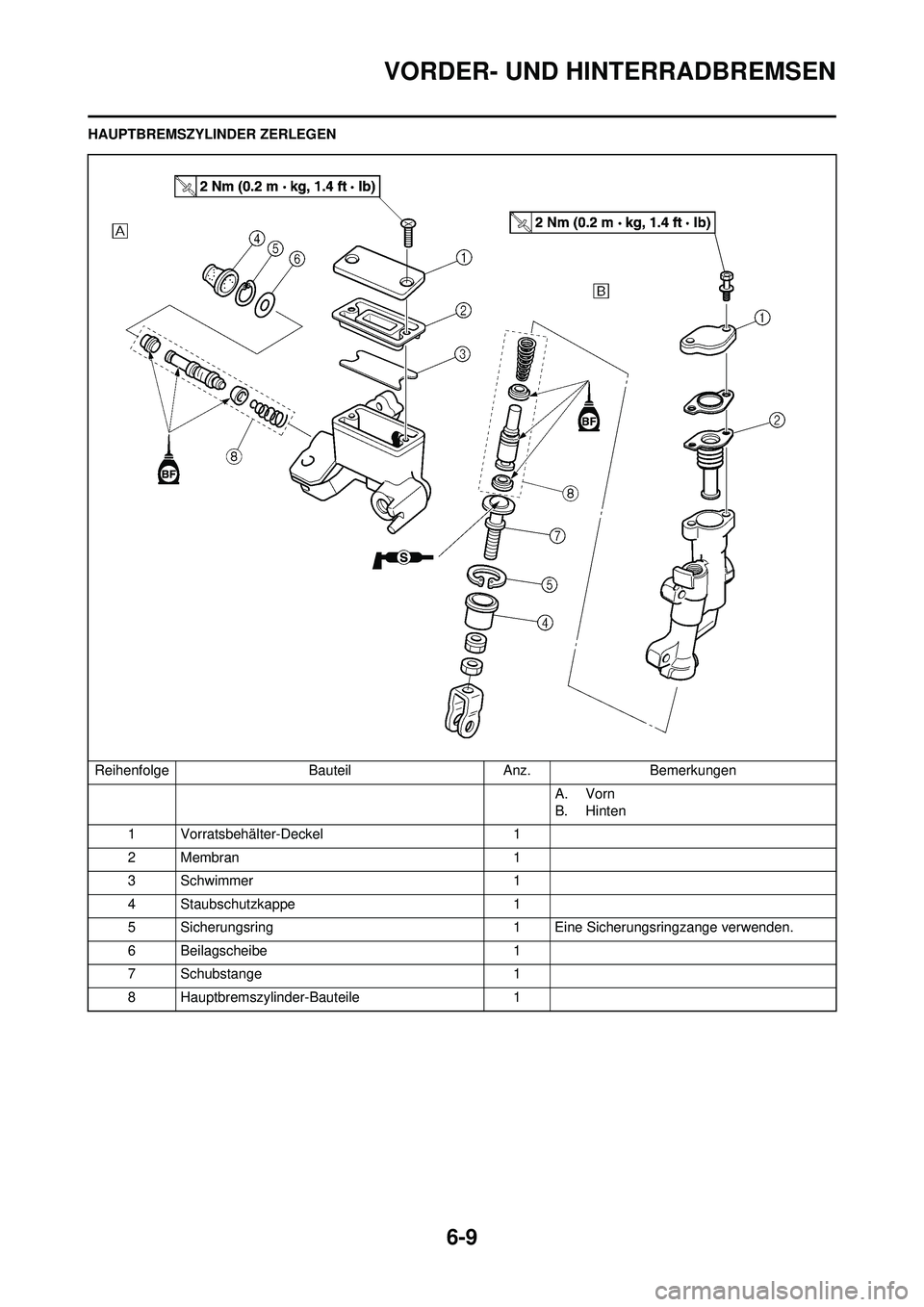

6-9
VORDER- UND HINTERRADBREMSEN
HAUPTBREMSZYLINDER ZERLEGENReihenfolge BauteilAnz.Bemerkungen
A. Vorn
B. Hinten
1 Vorratsbehälter-Deckel 1
2 Membran 1
3 Schwimmer 1
4 Staubschutzkappe 1
5 Sicherungsring 1 Eine Sicherungsringzange verwenden.
6 Beilagscheibe 1
7 Schubstange 1
8 Hauptbremszylinder-Bauteile 1

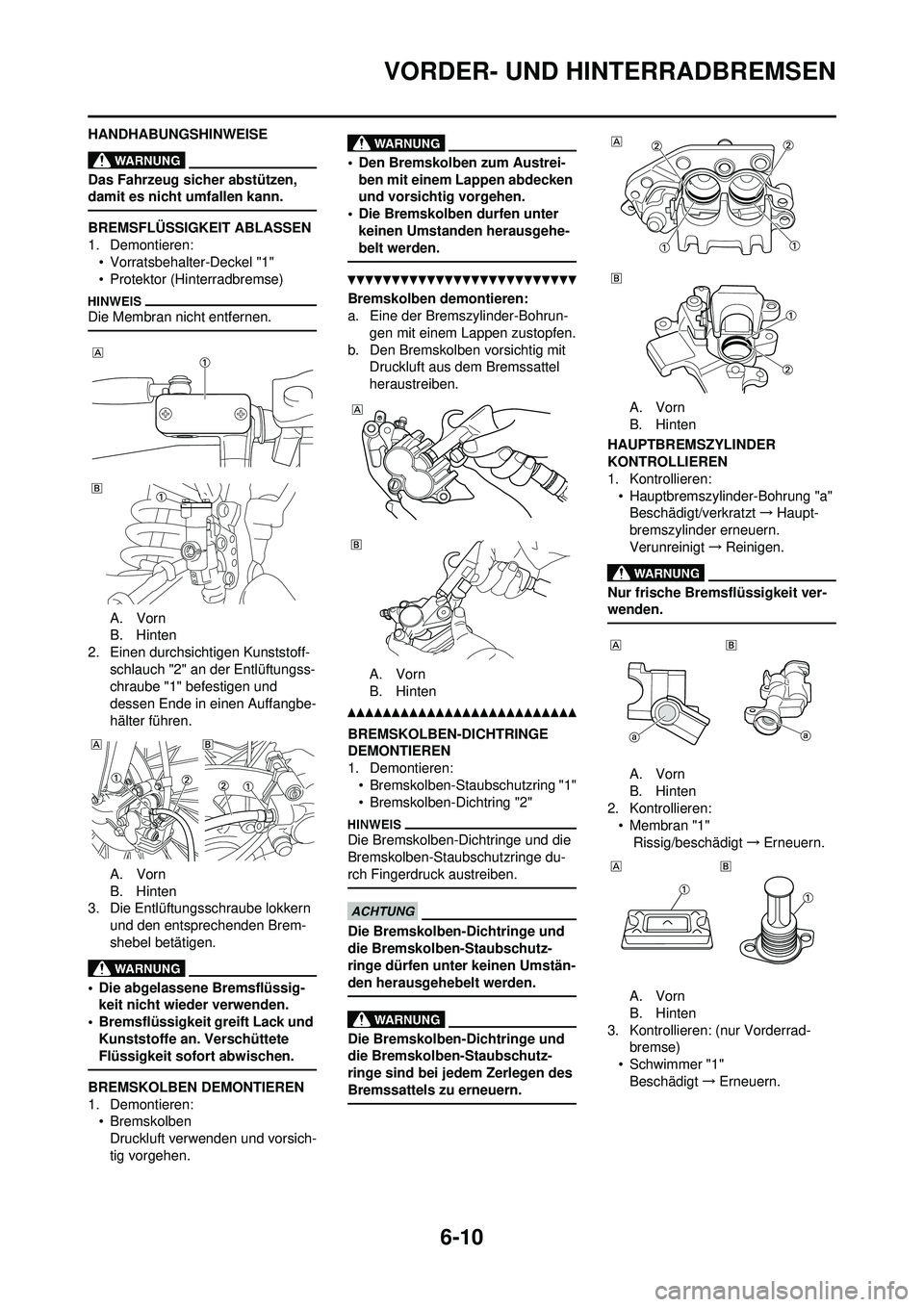

6-10
VORDER- UND HINTERRADBREMSEN
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
BREMSFLÜSSIGKEIT ABLASSEN
1. Demontieren:• Vorratsbehalter-Deckel "1"
• Protektor (Hinterradbremse)
Die Membran nicht entfernen.
A. Vorn
B. Hinten
2. Einen durchsichtigen Kunststoff-
schlauch "2" an der Entlüftungss-
chraube "1" befestigen und
dessen Ende in einen Auffangbe-
hälter führen.
A. Vorn
B. Hinten
3. Die Entlüftungsschraube lokkern
und den entsprechenden Brem-
shebel betätigen.
• Die abgelassene Bremsflüssig-keit nicht wieder verwenden.
• Bremsflüssigkeit greift Lack und
Kunststoffe an. Verschüttete
Flüssigkeit sofort abwischen.
BREMSKOLBEN DEMONTIEREN
1. Demontieren: • BremskolbenDruckluft verwenden und vorsich-
tig vorgehen.
• Den Bremskolben zum Austrei-ben mit einem Lappen abdecken
und vorsichtig vorgehen.
• Die Bremskolben durfen unter keinen Umstanden herausgehe-
belt werden.
Bremskolben demontieren:
a. Eine der Bremszylinder-Bohrun- gen mit einem Lappen zustopfen.
b. Den Bremskolben vorsichtig mit Druckluft aus dem Bremssattel
heraustreiben.
A. Vorn
B. Hinten
BREMSKOLBEN-DICHTRINGE
DEMONTIEREN
1. Demontieren:
• Bremskolben-Staubschutzring "1"
• Bremskolben-Dichtring "2"
Die Bremskolben-Dichtringe und die
Bremskolben-Staubschutzringe du-
rch Fingerdruck austreiben.
Die Bremskolben-Dichtringe und
die Bremskolben-Staubschutz-
ringe dürfen unter keinen Umstän-
den herausgehebelt werden.
Die Bremskolben-Dichtringe und
die Bremskolben-Staubschutz-
ringe sind bei jedem Zerlegen des
Bremssattels zu erneuern.
A. Vorn
B. Hinten
HAUPTBREMSZYLINDER
KONTROLLIEREN
1. Kontrollieren: • Hauptbremszylinder-Bohrung "a"Beschädigt/verkratzt →Haupt-
bremszylinder erneuern.
Verunreinigt →Reinigen.
Nur frische Bremsflüssigkeit ver-
wenden.
A. Vorn
B. Hinten
2. Kontrollieren: • Membran "1"
Rissig/beschädigt →Erneuern.
A. Vorn
B. Hinten
3. Kontrollieren: (nur Vorderrad- bremse)
• Schwimmer "1"
Beschädigt →Erneuern.

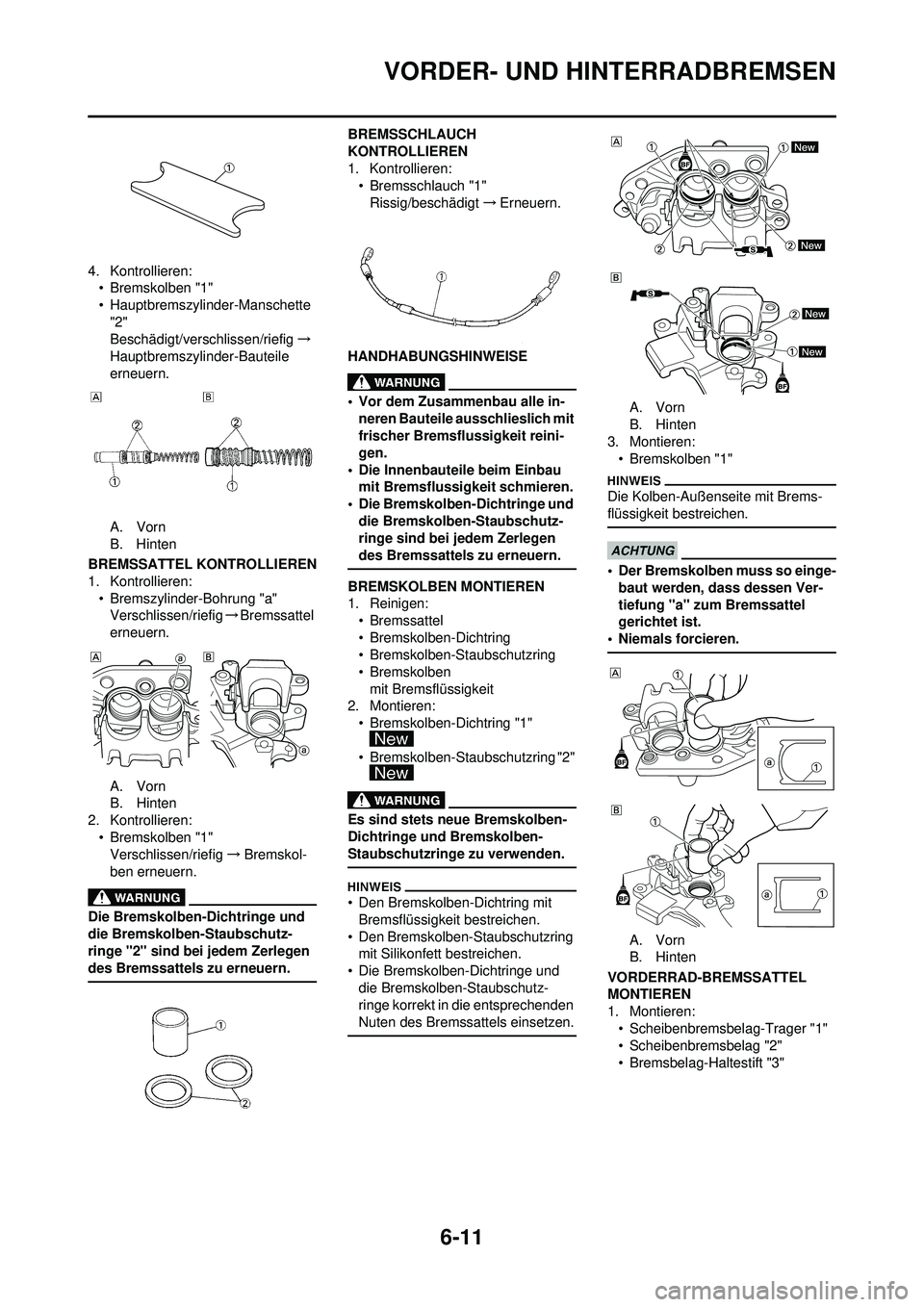

6-11
VORDER- UND HINTERRADBREMSEN
4. Kontrollieren:• Bremskolben "1"
• Hauptbremszylinder-Manschette "2"
Beschädigt/versc hlissen/riefig→
Hauptbremszylinder-Bauteile
erneuern.
A. Vorn
B. Hinten
BREMSSATTEL KONTROLLIEREN
1. Kontrollieren: • Bremszylinder-Bohrung "a"Verschlissen/riefig →Bremssattel
erneuern.
A. Vorn
B. Hinten
2. Kontrollieren:
• Bremskolben "1"Verschlissen/riefig →Bremskol-
ben erneuern.
Die Bremskolben-Dichtringe und
die Bremskolben-Staubschutz-
ringe "2" sind bei jedem Zerlegen
des Bremssattels zu erneuern.
BREMSSCHLAUCH
KONTROLLIEREN
1. Kontrollieren: • Bremsschlauch "1"
Rissig/beschädigt →Erneuern.
HANDHABUNGSHINWEISE
• Vor dem Zusammenbau alle in- neren Bauteile ausschlieslich mit
frischer Bremsflussigkeit reini-
gen.
• Die Innenbauteile beim Einbau mit Bremsflussigkeit schmieren.
• Die Bremskolben-Dichtringe und die Bremskolben-Staubschutz-
ringe sind bei jedem Zerlegen
des Bremssattels zu erneuern.
BREMSKOLBEN MONTIEREN
1. Reinigen:• Bremssattel
• Bremskolben-Dichtring
• Bremskolben-Staubschutzring
• Bremskolben
mit Bremsflüssigkeit
2. Montieren: • Bremskolben-Dichtring "1"
• Bremskolben-Staubschutzring "2"
Es sind stets neue Bremskolben-
Dichtringe und Bremskolben-
Staubschutzringe zu verwenden.
• Den Bremskolben-Dichtring mit Bremsflüssigkeit bestreichen.
• Den Bremskolben-Staubschutzring mit Silikonfett bestreichen.
• Die Bremskolben-Dichtringe und
die Bremskolben-Staubschutz-
ringe korrekt in die entsprechenden
Nuten des Bremssattels einsetzen.
A. Vorn
B. Hinten
3. Montieren:
• Bremskolben "1"
Die Kolben-Außenseite mit Brems-
flüssigkeit bestreichen.
• Der Bremskolben muss so einge-baut werden, dass dessen Ver-
tiefung "a" zum Bremssattel
gerichtet ist.
• Niemals forcieren.
A. Vorn
B. Hinten
VORDERRAD-BREMSSATTEL
MONTIEREN
1. Montieren: • Scheibenbremsbelag-Trager "1"
• Scheibenbremsbelag "2"
• Bremsbelag-Haltestift "3"

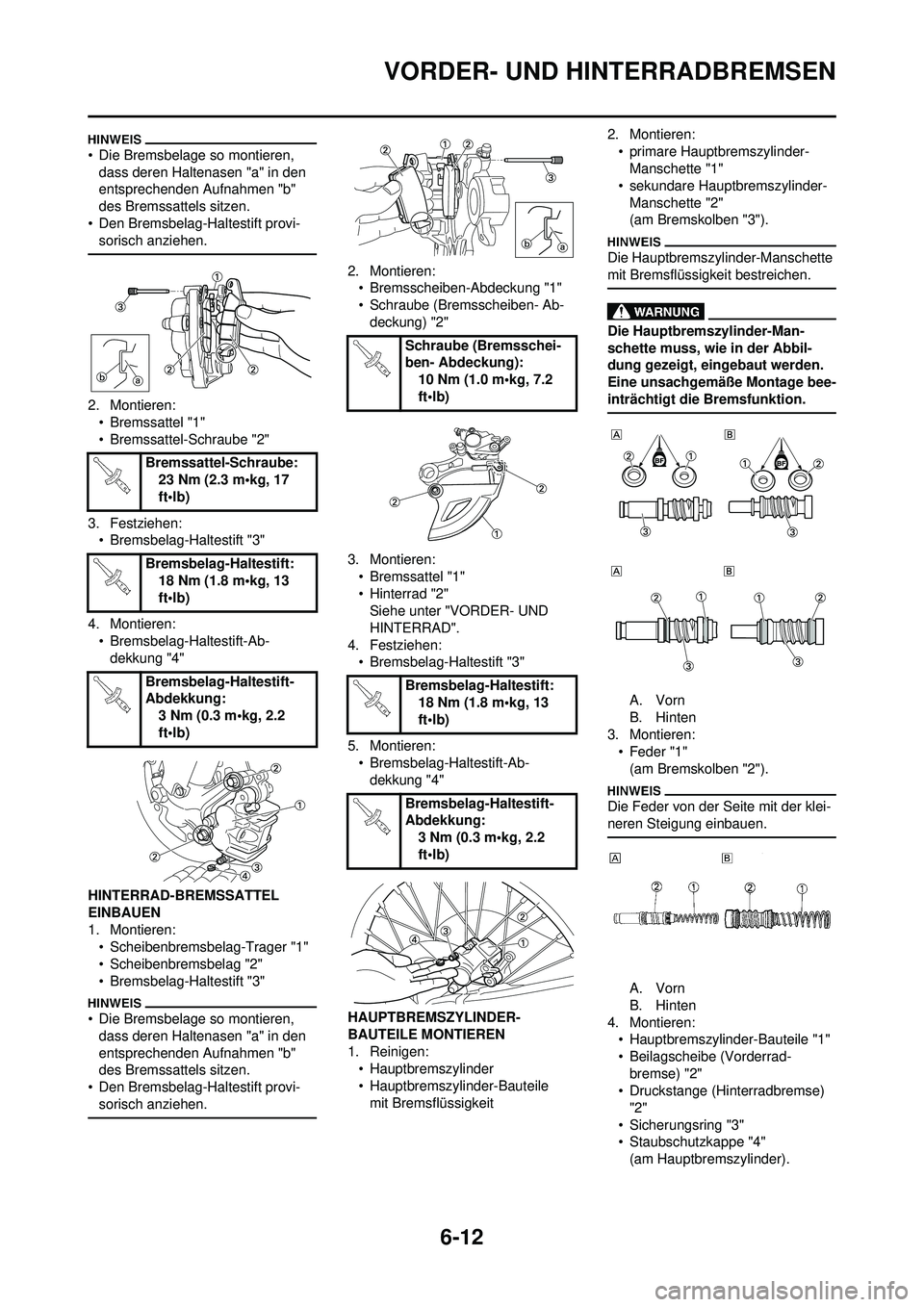

6-12
VORDER- UND HINTERRADBREMSEN
• Die Bremsbelage so montieren, dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift provi- sorisch anziehen.
2. Montieren:• Bremssattel "1"
• Bremssattel-Schraube "2"
3. Festziehen: • Bremsbelag-Haltestift "3"
4. Montieren: • Bremsbelag-Haltestift-Ab-
dekkung "4"
HINTERRAD-BREMSSATTEL
EINBAUEN
1. Montieren: • Scheibenbremsbelag-Trager "1"
• Scheibenbremsbelag "2"
• Bremsbelag-Haltestift "3"
• Die Bremsbelage so montieren,
dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift provi- sorisch anziehen.
2. Montieren:• Bremsscheiben-Abdeckung "1"
• Schraube (Bremsscheiben- Ab-deckung) "2"
3. Montieren: • Bremssattel "1"
• Hinterrad "2"Siehe unter "VORDER- UND
HINTERRAD".
4. Festziehen: • Bremsbelag-Haltestift "3"
5. Montieren: • Bremsbelag-Haltestift-Ab-dekkung "4"
HAUPTBREMSZYLINDER-
BAUTEILE MONTIEREN
1. Reinigen: • Hauptbremszylinder
• Hauptbremszylinder-Bauteile
mit Bremsflüssigkeit 2. Montieren:
• primare Hauptbremszylinder- Manschette "1"
• sekundare Hauptbremszylinder-
Manschette "2"
(am Bremskolben "3").Die Hauptbremszylinder-Manschette
mit Bremsflüssigkeit bestreichen.
Die Hauptbremszylinder-Man-
schette muss, wie in der Abbil-
dung gezeigt, eingebaut werden.
Eine unsachgemäße Montage bee-
inträchtigt die Bremsfunktion.
A. Vorn
B. Hinten
3. Montieren: • Feder "1"(am Bremskolben "2").
Die Feder von der Seite mit der klei-
neren Steigung einbauen.
A. Vorn
B. Hinten
4. Montieren: • Hauptbremszylinder-Bauteile "1"
• Beilagscheibe (Vorderrad-
bremse) "2"
• Druckstange (Hinterradbremse) "2"
• Sicherungsring "3"
• Staubschutzkappe "4" (am Hauptbremszylinder).
Bremssattel-Schraube:
23 Nm (2.3 m•kg, 17
ft•lb)
Bremsbelag-Haltestift: 18 Nm (1.8 m•kg, 13
ft•lb)
Bremsbelag-Haltestift-
Abdekkung: 3 Nm (0.3 m•kg, 2.2
ft•lb)
Schraube (Bremsschei-
ben- Abdeckung):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Bremsbelag-Haltestift: 18 Nm (1.8 m•kg, 13
ft•lb)
Bremsbelag-Haltestift-
Abdekkung: 3 Nm (0.3 m•kg, 2.2
ft•lb)

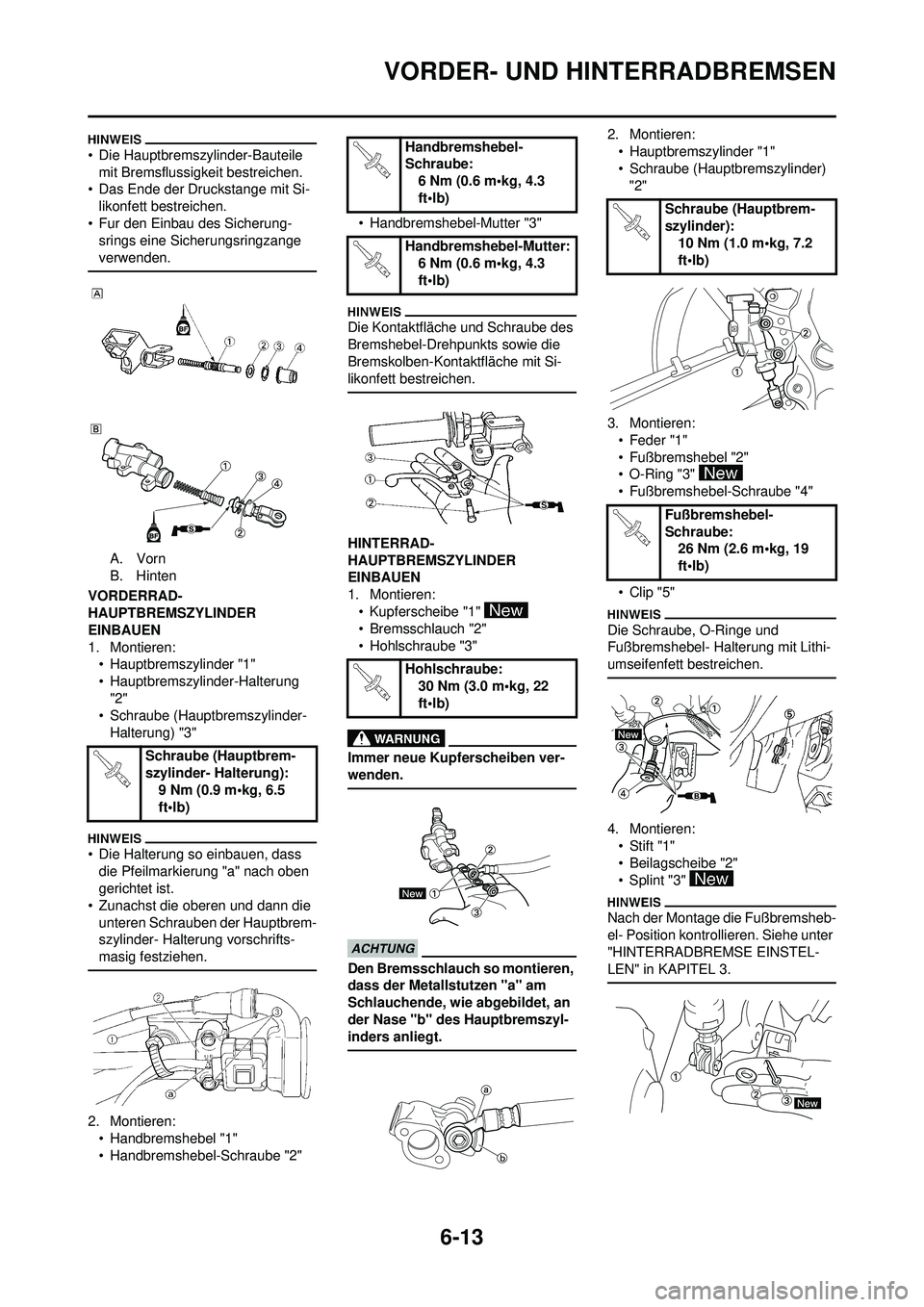

6-13
VORDER- UND HINTERRADBREMSEN
• Die Hauptbremszylinder-Bauteile mit Bremsflussigkeit bestreichen.
• Das Ende der Druckstange mit Si-
likonfett bestreichen.
• Fur den Einbau des Sicherung- srings eine Sicherungsringzange
verwenden.
A. Vorn
B. Hinten
VORDERRAD-
HAUPTBREMSZYLINDER
EINBAUEN
1. Montieren: • Hauptbremszylinder "1"
• Hauptbremszylinder-Halterung "2"
• Schraube (Hauptb remszylinder-
Halterung) "3"
• Die Halterung so einbauen, dass die Pfeilmarkierung "a" nach oben
gerichtet ist.
• Zunachst die oberen und dann die unteren Schrauben der Hauptbrem-
szylinder- Halterung vorschrifts-
masig festziehen.
2. Montieren: • Handbremshebel "1"
• Handbremshebel-Schraube "2" • Handbremshebel-Mutter "3"
Die Kontaktfläche und Schraube des
Bremshebel-Drehpunkts sowie die
Bremskolben-Kontaktfläche mit Si-
likonfett bestreichen.
HINTERRAD-
HAUPTBREMSZYLINDER
EINBAUEN
1. Montieren:
• Kupferscheibe "1"
• Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass der Metallstutzen "a" am
Schlauchende, wie abgebildet, an
der Nase "b" des Hauptbremszyl-
inders anliegt.
2. Montieren:• Hauptbremszylinder "1"
• Schraube (Hauptb remszylinder)
"2"
3. Montieren: • Feder "1"
• Fußbremshebel "2"
• O-Ring "3"
• Fußbremshebel-Schraube "4"
• Clip "5"
Die Schraube, O-Ringe und
Fußbremshebel- Halterung mit Lithi-
umseifenfett bestreichen.
4. Montieren:• Stift "1"
• Beilagscheibe "2"
• Splint "3"
Nach der Montage die Fußbremsheb-
el- Position kontrollieren. Siehe unter
"HINTERRADBREMSE EINSTEL-
LEN" in KAPITEL 3.
Schraube (Hauptbrem-
szylinder- Halterung): 9 Nm (0.9 m•kg, 6.5
ft•lb)
Handbremshebel-
Schraube:6 Nm (0.6 m•kg, 4.3
ft•lb)
Handbremshebel-Mutter: 6 Nm (0.6 m•kg, 4.3
ft•lb)
Hohlschraube: 30 Nm (3.0 m•kg, 22
ft•lb)
Schraube (Hauptbrem-
szylinder): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Fußbremshebel-
Schraube: 26 Nm (2.6 m•kg, 19
ft•lb)

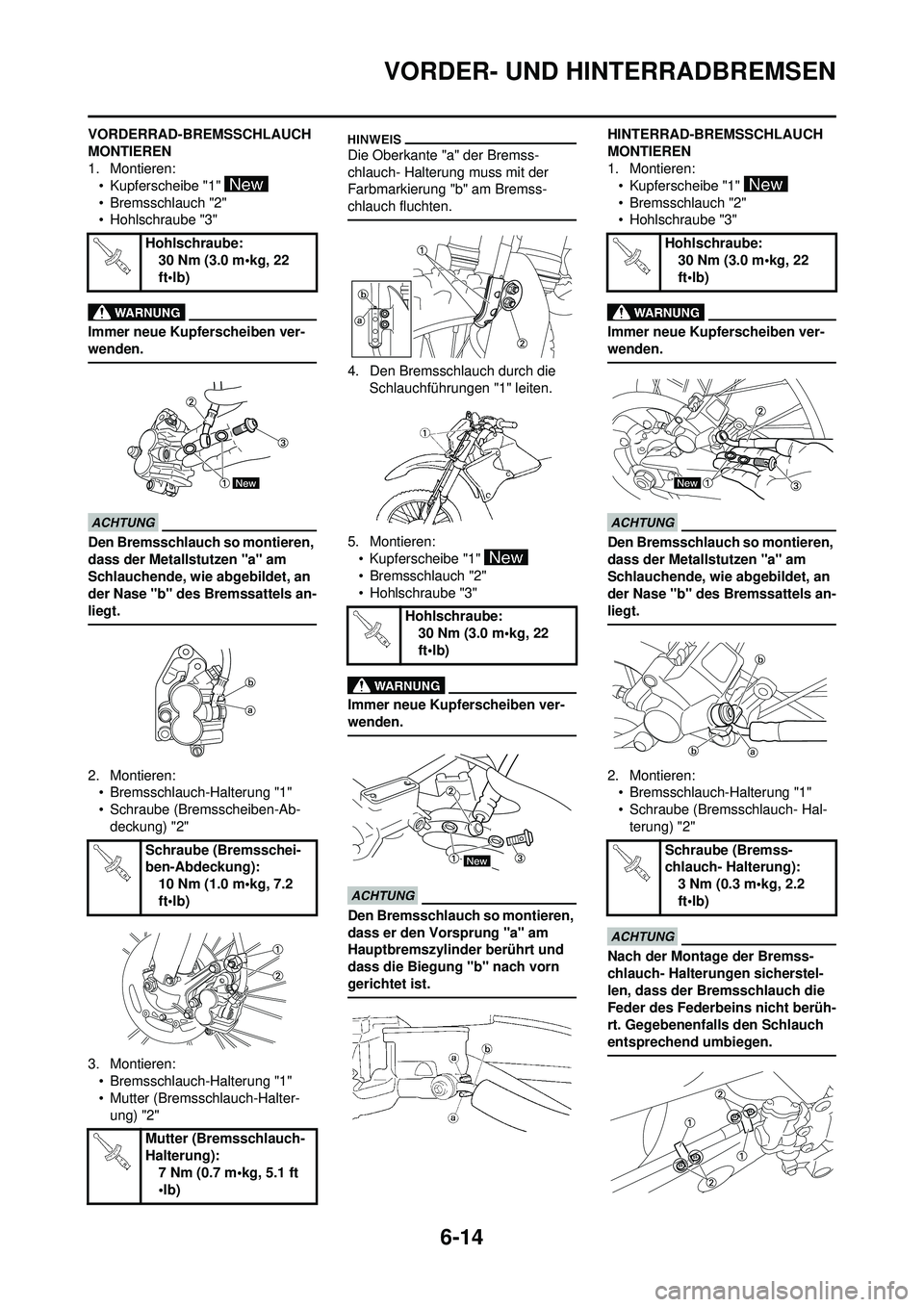

6-14
VORDER- UND HINTERRADBREMSEN
VORDERRAD-BREMSSCHLAUCH
MONTIEREN
1. Montieren:• Kupferscheibe "1"
• Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass der Metallstutzen "a" am
Schlauchende, wie abgebildet, an
der Nase "b" des Bremssattels an-
liegt.
2. Montieren:• Bremsschlauch-Halterung "1"
• Schraube (Bremsscheiben-Ab-
deckung) "2"
3. Montieren: • Bremsschlauch-Halterung "1"
• Mutter (Bremsschlauch-Halter-
ung) "2"
Die Oberkante "a" der Bremss-
chlauch- Halterung muss mit der
Farbmarkierung "b" am Bremss-
chlauch fluchten.
4. Den Bremsschlauch durch die Schlauchführungen "1" leiten.
5. Montieren: • Kupferscheibe "1"
• Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass er den Vorsprung "a" am
Hauptbremszylinder berührt und
dass die Biegung "b" nach vorn
gerichtet ist.
HINTERRAD-BREMSSCHLAUCH
MONTIEREN
1. Montieren:• Kupferscheibe "1"
• Bremsschlauch "2"
• Hohlschraube "3"
Immer neue Kupferscheiben ver-
wenden.
Den Bremsschlauch so montieren,
dass der Metallstutzen "a" am
Schlauchende, wie abgebildet, an
der Nase "b" des Bremssattels an-
liegt.
2. Montieren:• Bremsschlauch-Halterung "1"
• Schraube (Bremsschlauch- Hal-
terung) "2"
Nach der Montage der Bremss-
chlauch- Halterungen sicherstel-
len, dass der Bremsschlauch die
Feder des Federbeins nicht berüh-
rt. Gegebenenfalls den Schlauch
entsprechend umbiegen.
Hohlschraube: 30 Nm (3.0 m•kg, 22
ft•lb)
Schraube (Bremsschei-
ben-Abdeckung): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Mutter (Brems schlauch-
Halterung): 7 Nm (0.7 m•kg, 5.1 ft
•lb)
Hohlschraube:30 Nm (3.0 m•kg, 22
ft•lb)
Hohlschraube: 30 Nm (3.0 m•kg, 22
ft•lb)
Schraube (Bremss-
chlauch- Halterung): 3 Nm (0.3 m•kg, 2.2
ft•lb)
