Page 121 of 248

YAMAHA WR 250F 2010  Manuale duso (in Italian) 5-11
CARBURATORE
4. Serrare:• Bullone (giunto del carburatore) "1"
• Bullone (giunto del filtro dell’aria)  "2"
5. Installare: • Cavo acceleratore (tirare) "1"
• Cavo acceleratore (posizione

Page 122 of 248

YAMAHA WR 250F 2010  Manuale duso (in Italian) 5-12

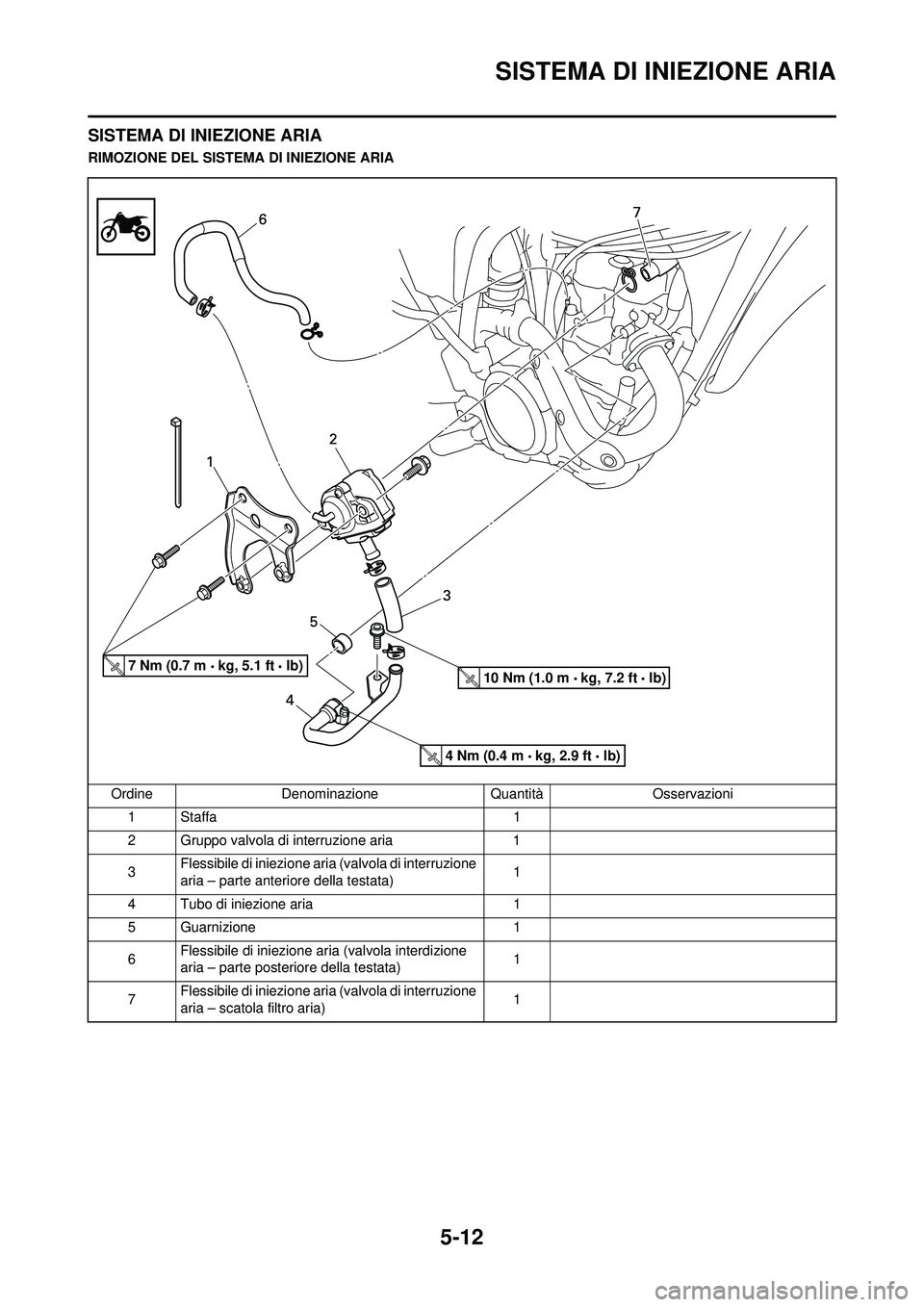

SISTEMA DI INIEZIONE ARIA
SISTEMA DI INIEZIONE ARIA
RIMOZIONE DEL SISTEMA DI INIEZIONE ARIA
Ordine Denominazione Quantità Osservazioni 1 Staffa 1
2 Gruppo valvola di interruzione aria 1
3 Flessi

Page 123 of 248

YAMAHA WR 250F 2010  Manuale duso (in Italian) 5-13
SISTEMA DI INIEZIONE ARIA

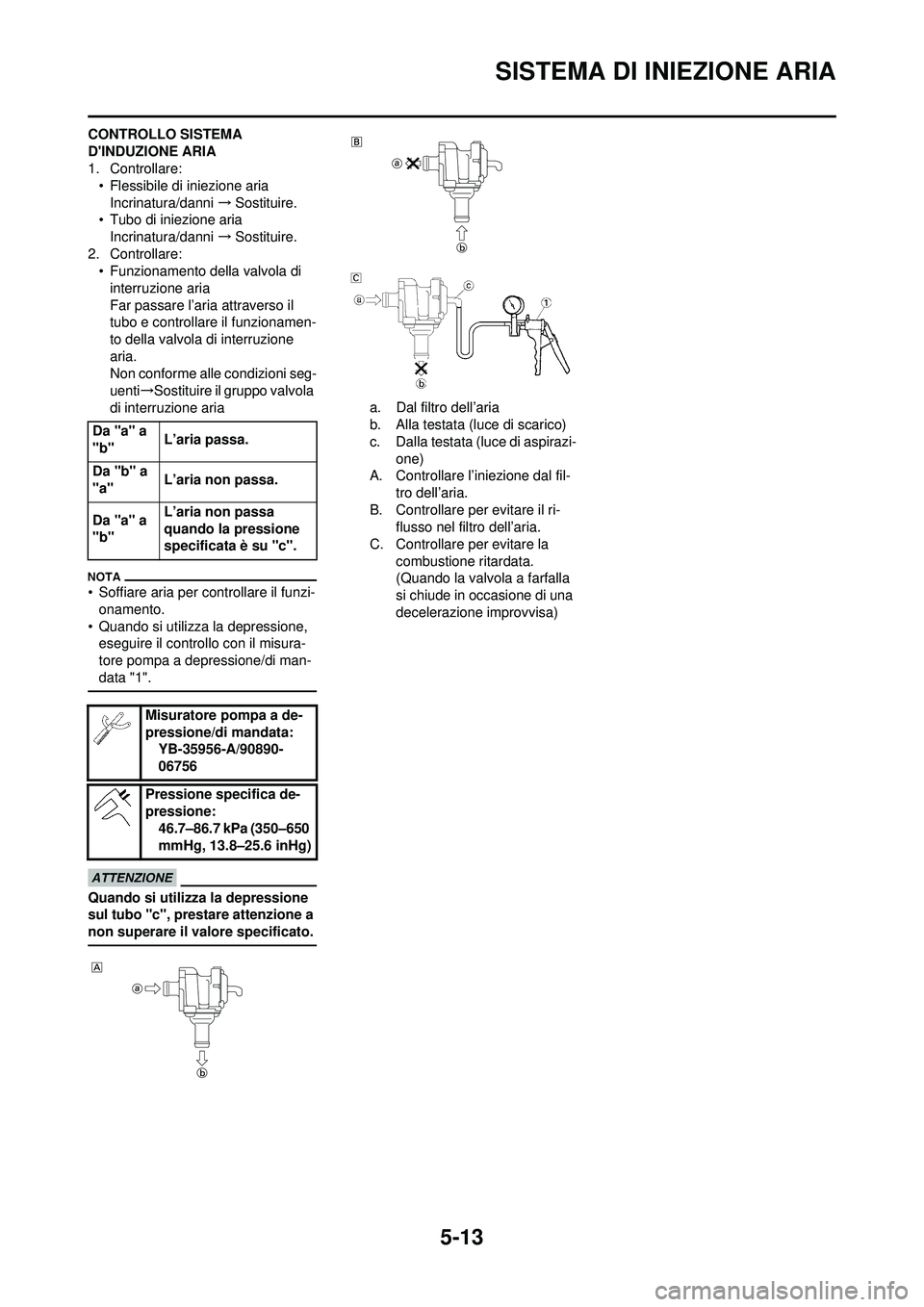

CONTROLLO SISTEMA
DINDUZIONE ARIA
1. Controllare:• Flessibile di iniezione aria
Incrinatura/danni  →Sostituire.
• Tubo di iniezione aria Incrinatura/danni  →So

Page 124 of 248

YAMAHA WR 250F 2010  Manuale duso (in Italian) 5-14

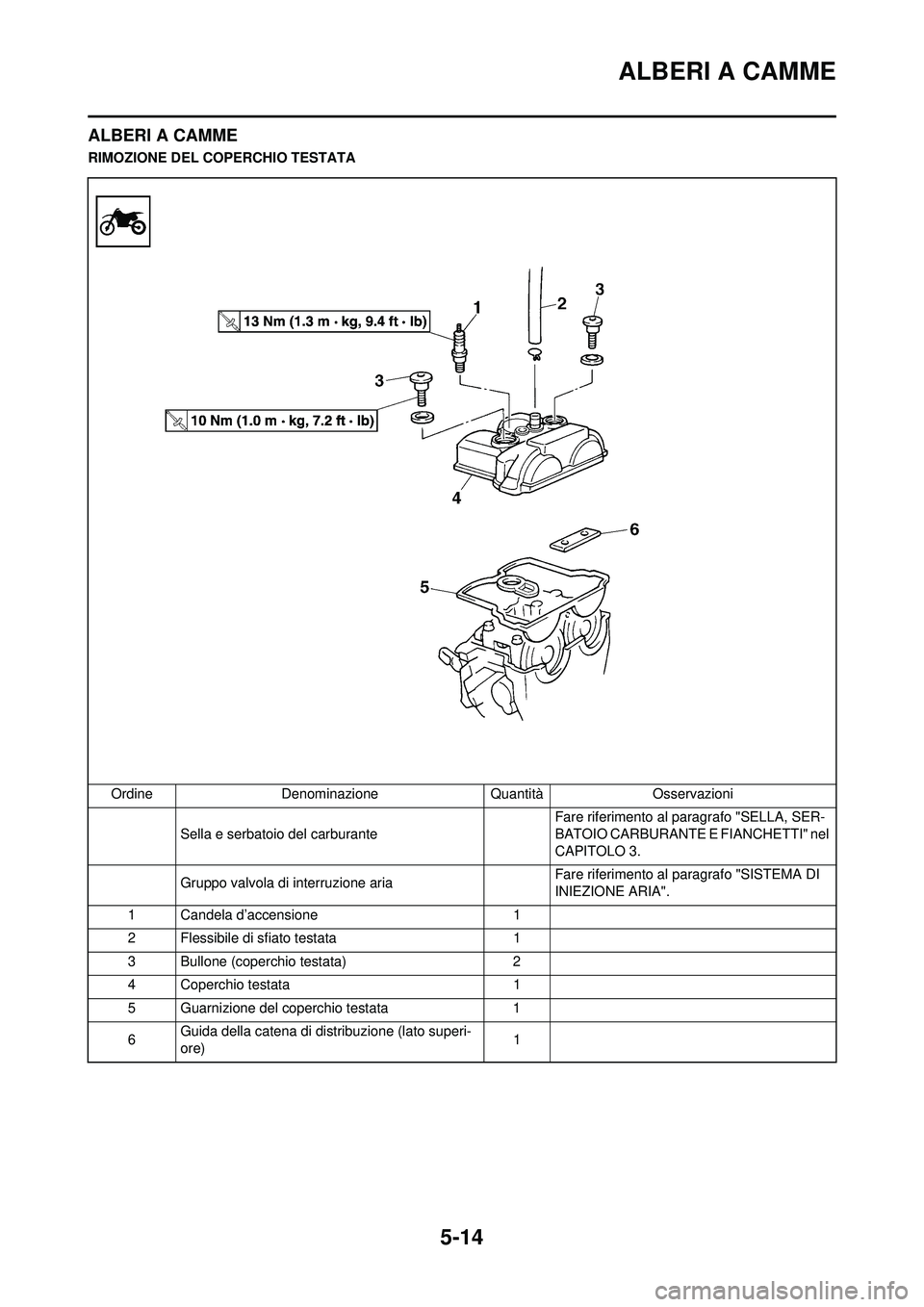

ALBERI A CAMME
ALBERI A CAMME
RIMOZIONE DEL COPERCHIO TESTATAOrdine Denominazione Quantità Osservazioni Sella e serbatoio del carburante  Fare riferimento al paragrafo "SELLA, SER-
BATOIO CARBUR

Page 125 of 248

YAMAHA WR 250F 2010  Manuale duso (in Italian) 5-15

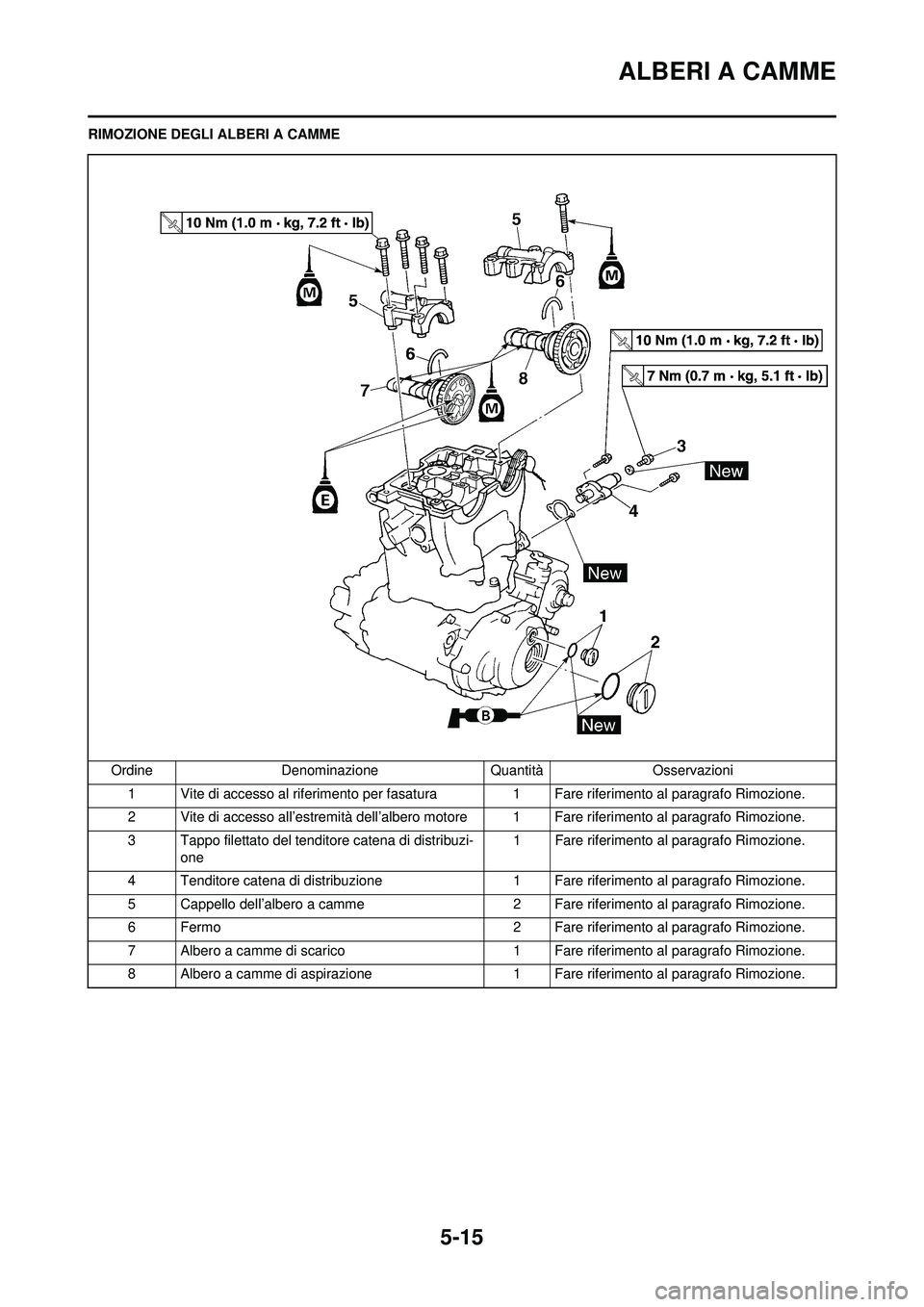

ALBERI A CAMME
RIMOZIONE DEGLI ALBERI A CAMMEOrdine Denominazione Quantità Osservazioni1 Vite di accesso al riferimento per fasatura 1 Fare riferimento al paragrafo Rimozione.
2 Vite di accesso

Page 126 of 248

YAMAHA WR 250F 2010  Manuale duso (in Italian) 5-16
ALBERI A CAMME

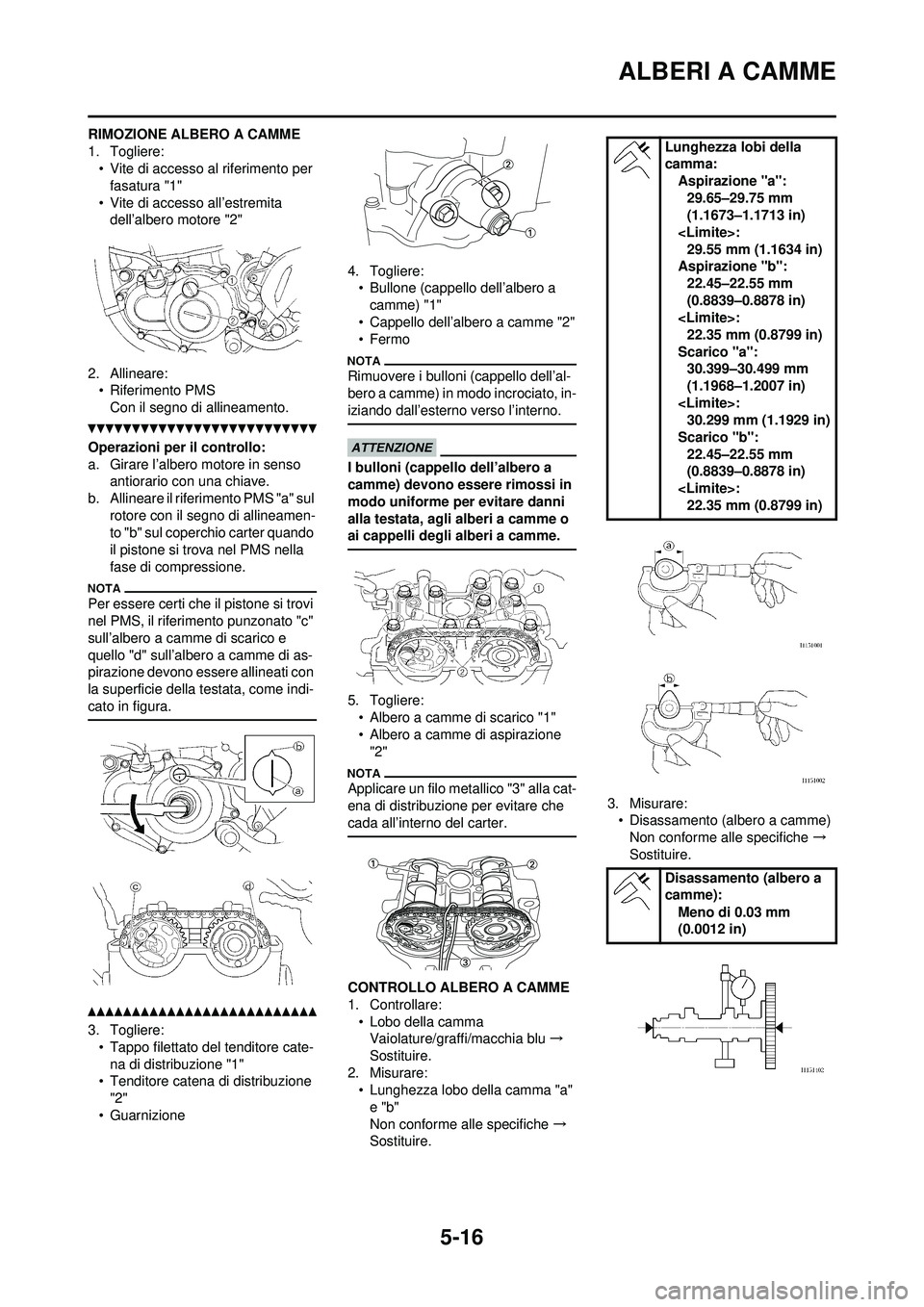

RIMOZIONE ALBERO A CAMME
1. Togliere:• Vite di accesso al  riferimento per
fasatura "1"
• Vite di accesso all’estremita  dell’albero motore "2"
2. Allineare: • Riferimen

Page 127 of 248

YAMAHA WR 250F 2010  Manuale duso (in Italian) 5-17
ALBERI A CAMME
4. Misurare:• Gioco tra albero a camme e cap-pello
Non conforme alle specifiche →
Misurare il di ametro esterno
dell’albero a camme.
Operazioni per la misurazione:

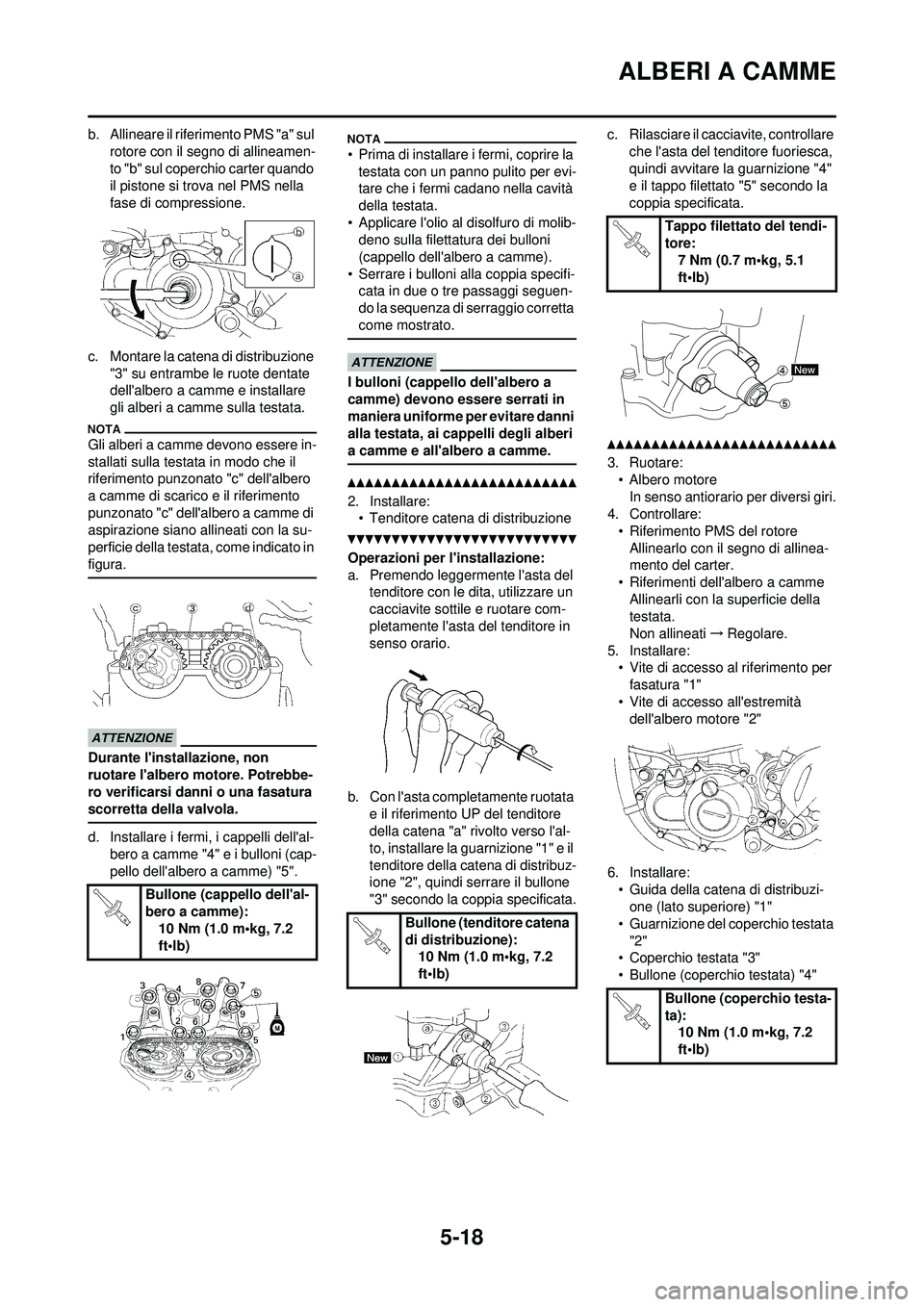

a. Instal

Page 128 of 248

YAMAHA WR 250F 2010  Manuale duso (in Italian) 5-18
ALBERI A CAMME
b. Allineare il riferimento PMS "a" sul rotore con il segno di allineamen-
to "b" sul coperchio carter quando
il pistone si trova nel PMS nella
fase di compressione.
c. Montare l

Page 129 of 248

YAMAHA WR 250F 2010  Manuale duso (in Italian) 5-19
ALBERI A CAMME

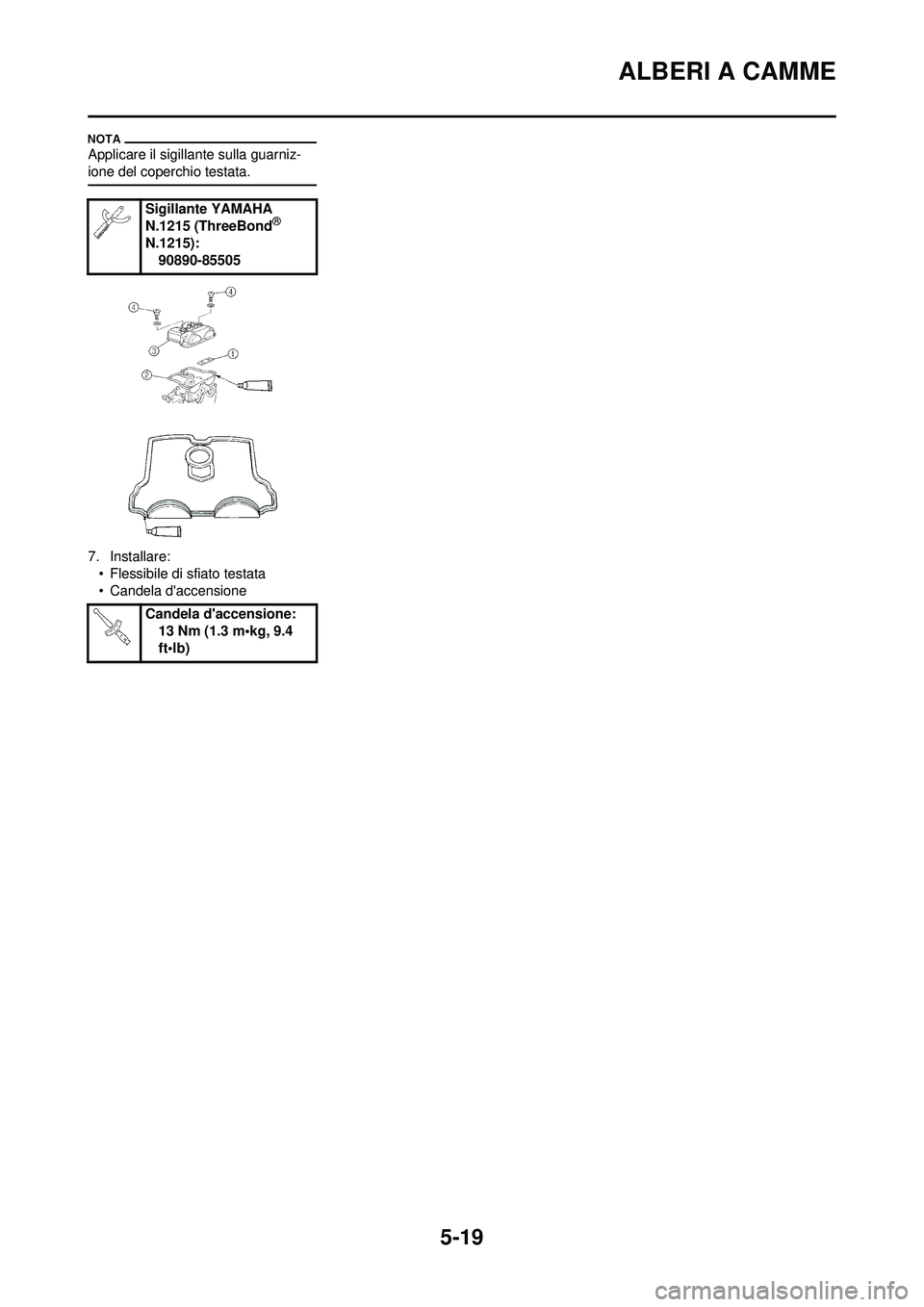

Applicare il sigillante sulla guarniz-
ione del coperchio testata.
7. Installare:• Flessibile di sfiato testata
• Candela daccensione Sigillante YAMAHA
N.1215 (ThreeBond
®

Page 130 of 248

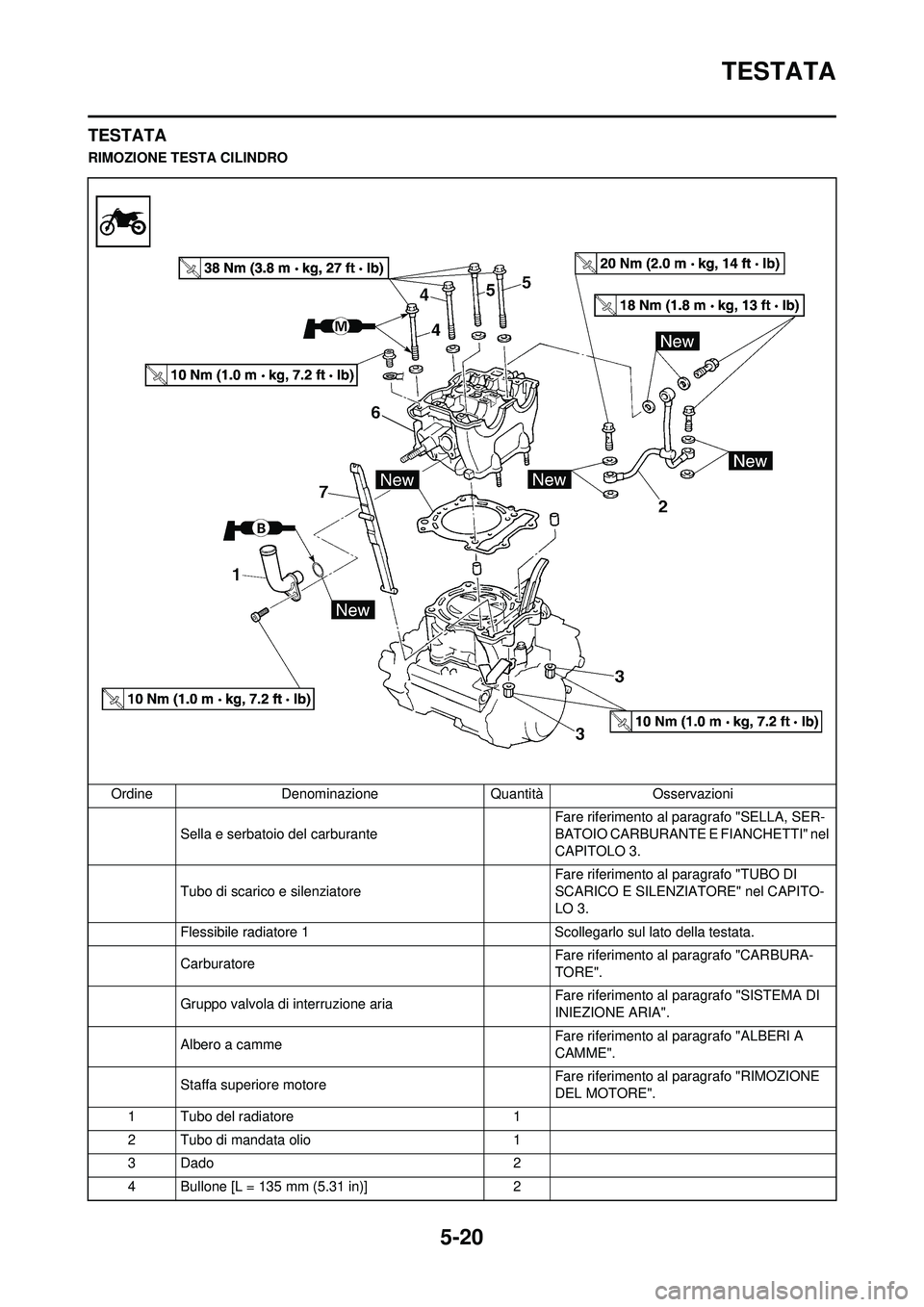

YAMAHA WR 250F 2010  Manuale duso (in Italian) 5-20
TESTATA
TESTATA
RIMOZIONE TESTA CILINDROOrdine Denominazione Quantità Osservazioni Sella e serbatoio del carburante  Fare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI" ne
