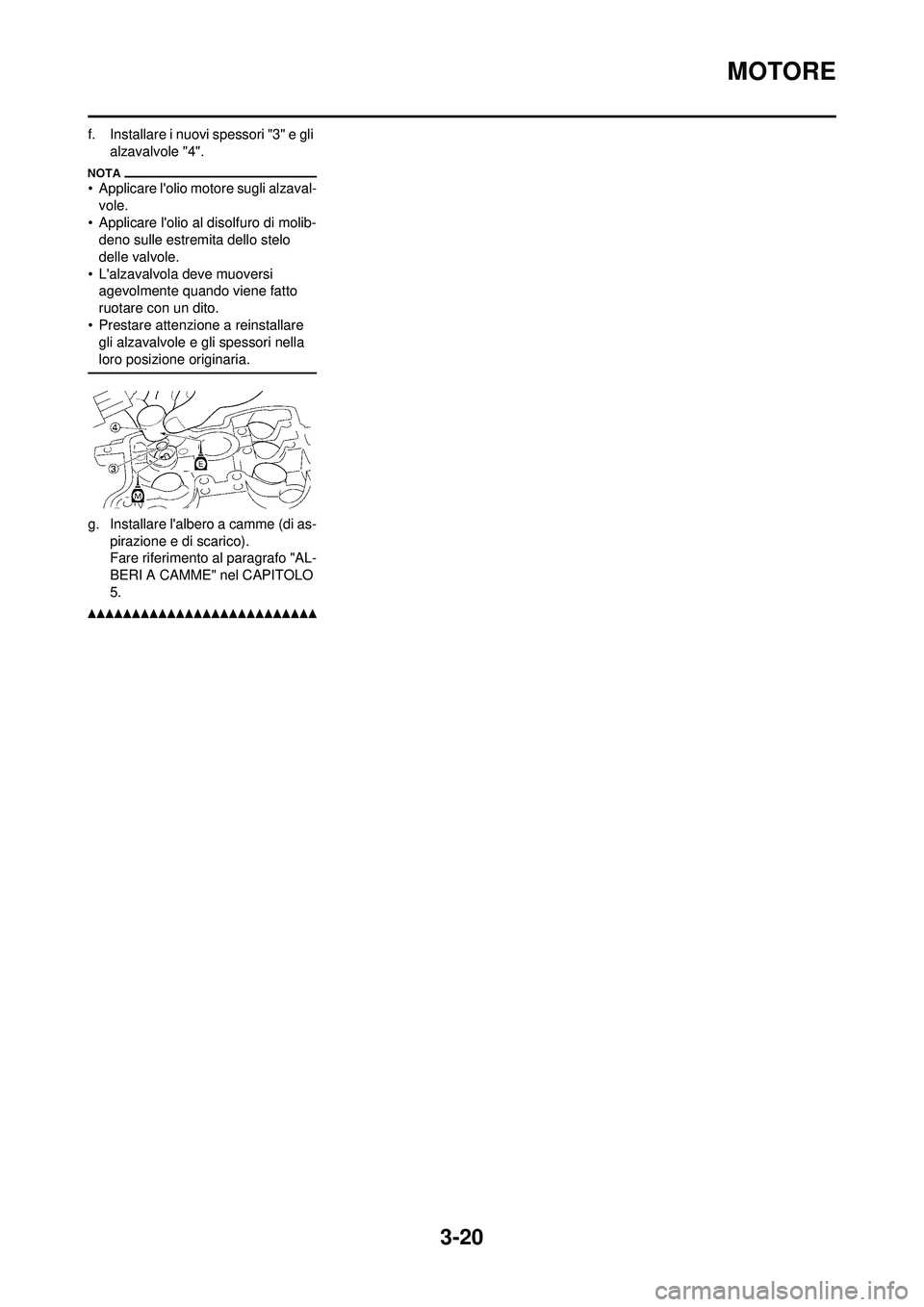

YAMAHA WR 250F 2010 Manuale duso (in Italian)

3-20
MOTORE
f. Installare i nuovi spessori "3" e gli
alzavalvole "4".
• Applicare l'olio motore sugli alzaval- vole.
• Applicare l'olio al disolfuro di molib- deno sulle estremita dello stelo
delle valvole.
• L'alzavalvola deve muoversi agevolmente quando viene fatto
ruotare con un dito.
• Prestare attenzione a reinstallare gli alzavalvole e gli spessori nella
loro posizione originaria.
g. Installare l'albero a camme (di as-
pirazione e di scarico).
Fare riferimento al paragrafo "AL-
BERI A CAMME" nel CAPITOLO
5.

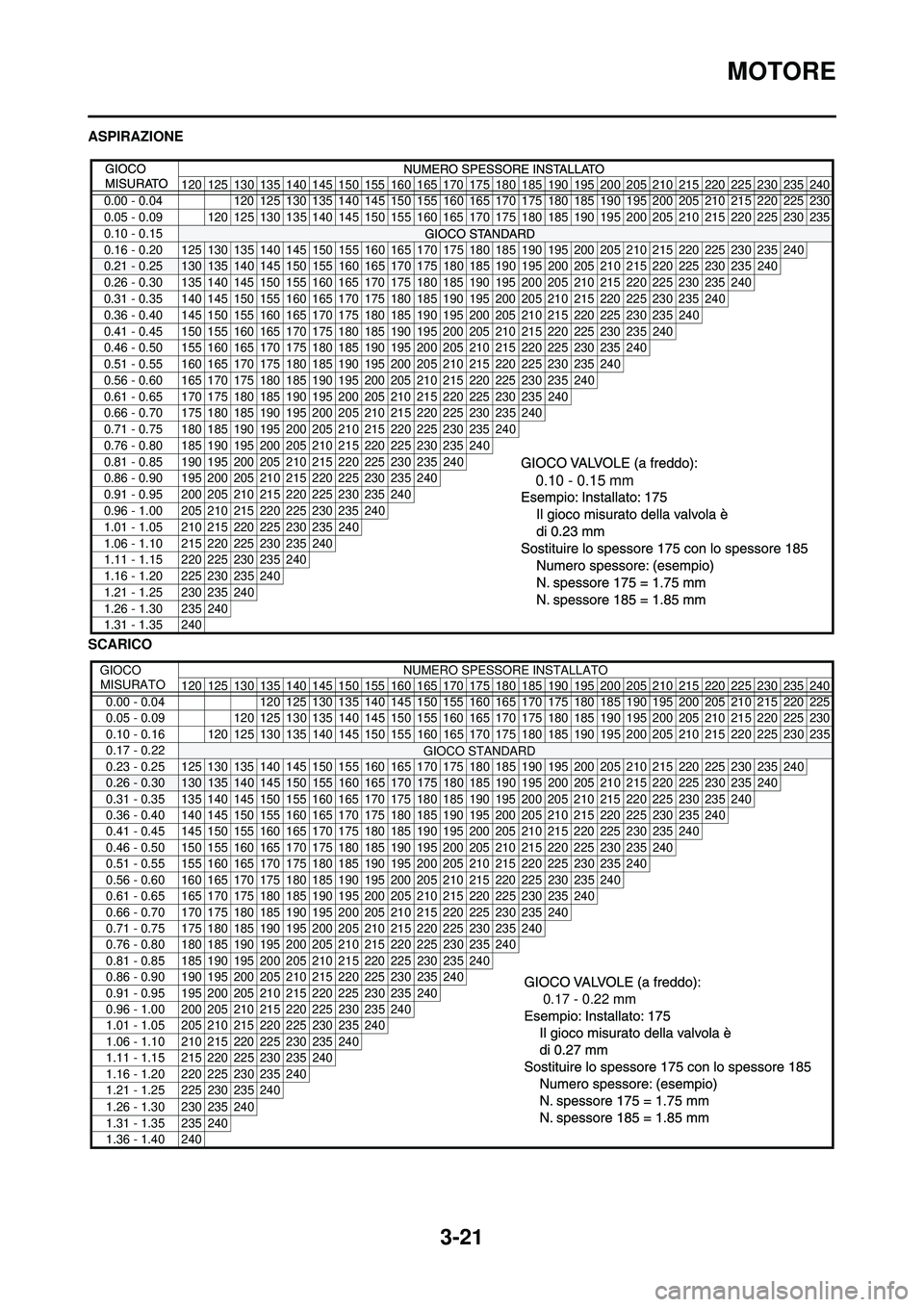

3-21
MOTORE
ASPIRAZIONE
SCARICO
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 - 0.04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.05 - 0.09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0.10 - 0.15
0.16 - 0.20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0.21 - 0.25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0.26 - 0.30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.31 - 0.35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.36 - 0.40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.41 - 0.45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.46 - 0.50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.51 - 0.55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.56 - 0.60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.61 - 0.65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.66 - 0.70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.71 - 0.75 180 185 190 195 200 205 210 215 220 225 230 235240
0.76 - 0.80 185 190 195 200 205 210 215 220 225 230 235240
0.10 - 0.15 mm
0.81 - 0.85 190 195 200 205 210 215 220 225 230 235240
0.86 - 0.90 195 200 205 210 215 220 225 230 235240
0.91 - 0.95 200 205 210 215 220 225 230 235240
0.96 - 1.00 205 210 215 220 225 230 235240
1.01 - 1.05 210 215 220 225 230 235240
1.06 - 1.10 215 220 225 230 235240
1.11 - 1.15 220 225 230 235240
1.16 - 1.20 225 230 235240
1.21 - 1.25 230 235240
1.26 - 1.30 235240
1.31 - 1.35 240
GIOCO MISURATO NUMERO SPESSORE INSTALLATO
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 - 0.04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.05 - 0.09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.10 - 0.16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0.17 - 0.22GIOCO STANDARD
0.23 - 0.25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235240
0.26 - 0.30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0.31 - 0.35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.36 - 0.40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.41 - 0.45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.46 - 0.50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.51 - 0.55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.56 - 0.60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.61 - 0.65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.66 - 0.70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.71 - 0.75 175 180 185 190 195 200 205 210 215 220 225230235240
0.76 - 0.80 180 185 190 195 200 205 210 215 220 225230235240
0.81 - 0.85 185 190 195 200 205 210 215 220 225230235240
0.17 - 0.22 mm
0.86 - 0.90 190 195 200 205 210 215 220 225230235240
0.91 - 0.95 195 200 205 210 215 220 225230235240
0.96 - 1.00 200 205 210 215 220 225230235240
1.01 - 1.05 205 210 215 220 225230235240
1.06 - 1.10 210 215 220 225230235240
1.11 - 1.15 215 220 225230235240
1.16 - 1.20 220 225230235240
1.21 - 1.25 225230235240
1.26 - 1.30 230235240
1.31 - 1.35 235240
1.36 - 1.40 240

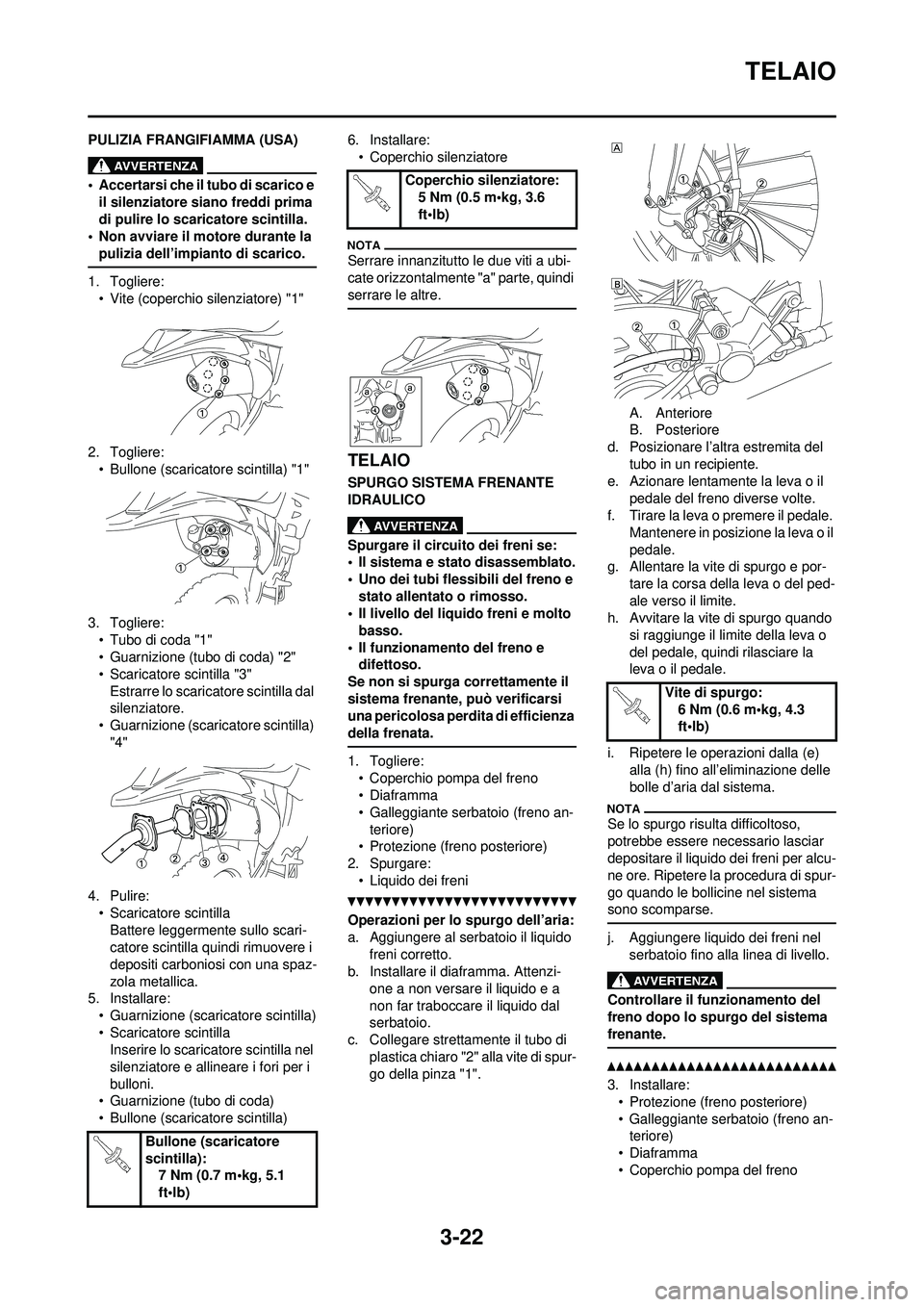

3-22
TELAIO
PULIZIA FRANGIFIAMMA (USA)
• Accertarsi che il tubo di scarico e il silenziatore siano freddi prima
di pulire lo scaricatore scintilla.
• Non avviare il motore durante la
pulizia dell’impianto di scarico.
1. Togliere:• Vite (coperchio silenziatore) "1"
2. Togliere: • Bullone (scaricatore scintilla) "1"
3. Togliere: • Tubo di coda "1"
• Guarnizione (tubo di coda) "2"
• Scaricatore scintilla "3"Estrarre lo scaric atore scintilla dal
silenziatore.
• Guarnizione (scaricatore scintilla)
"4"
4. Pulire: • Scaricatore scintilla
Battere leggermente sullo scari-
catore scintilla quindi rimuovere i
depositi carboniosi con una spaz-
zola metallica.
5. Installare: • Guarnizione (scaricatore scintilla)
• Scaricatore scintillaInserire lo scarica tore scintilla nel
silenziatore e allineare i fori per i
bulloni.
• Guarnizione (tubo di coda)
• Bullone (scarica tore scintilla) 6. Installare:
• Coperchio silenziatore
Serrare innanzitutto le due viti a ubi-
cate orizzontalmente "a" parte, quindi
serrare le altre.
TELAIO
SPURGO SISTEMA FRENANTE
IDRAULICO
Spurgare il circui to dei freni se:
• Il sistema e stato disassemblato.
• Uno dei tubi flessibili del freno e
stato allentato o rimosso.
• Il livello del liquido freni e molto basso.
• Il funzionamento del freno e difettoso.
Se non si spurga correttamente il
sistema frenante, può verificarsi
una pericolosa perdita di efficienza
della frenata.
1. Togliere: • Coperchio pompa del freno
• Diaframma
• Galleggiante serbatoio (freno an-
teriore)
• Protezione (freno posteriore)
2. Spurgare:
• Liquido dei freni
Operazioni per lo spurgo dell’aria:
a. Aggiungere al serbatoio il liquido freni corretto.
b. Installare il diaframma. Attenzi-
one a non versare il liquido e a
non far traboccare il liquido dal
serbatoio.
c. Collegare strettamente il tubo di plastica chiaro "2" alla vite di spur-
go della pinza "1". A. Anteriore
B. Posteriore
d. Posizionare l’altra estremita del tubo in un recipiente.
e. Azionare lentamente la leva o il
pedale del freno diverse volte.
f. Tirare la leva o premere il pedale.
Mantenere in posizione la leva o il
pedale.
g. Allentare la vite di spurgo e por-
tare la corsa della leva o del ped-
ale verso il limite.
h. Avvitare la vite di spurgo quando
si raggiunge il limite della leva o
del pedale, quindi rilasciare la
leva o il pedale.
i. Ripetere le operazioni dalla (e) alla (h) fino all’eliminazione delle
bolle d’aria dal sistema.
Se lo spurgo risulta difficoltoso,
potrebbe essere necessario lasciar
depositare il liquido dei freni per alcu-
ne ore. Ripetere la procedura di spur-
go quando le bollicine nel sistema
sono scomparse.
j. Aggiungere liquido dei freni nel serbatoio fino alla linea di livello.
Controllare il funzionamento del
freno dopo lo spurgo del sistema
frenante.
3. Installare:• Protezione (freno posteriore)
• Galleggiante serbatoio (freno an-teriore)
• Diaframma
• Coperchio pompa del freno
Bullone (scaricatore
scintilla):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Coperchio silenziatore:5 Nm (0.5 m•kg, 3.6
ft•lb)
Vite di spurgo:
6 Nm (0.6 m•kg, 4.3
ft•lb)

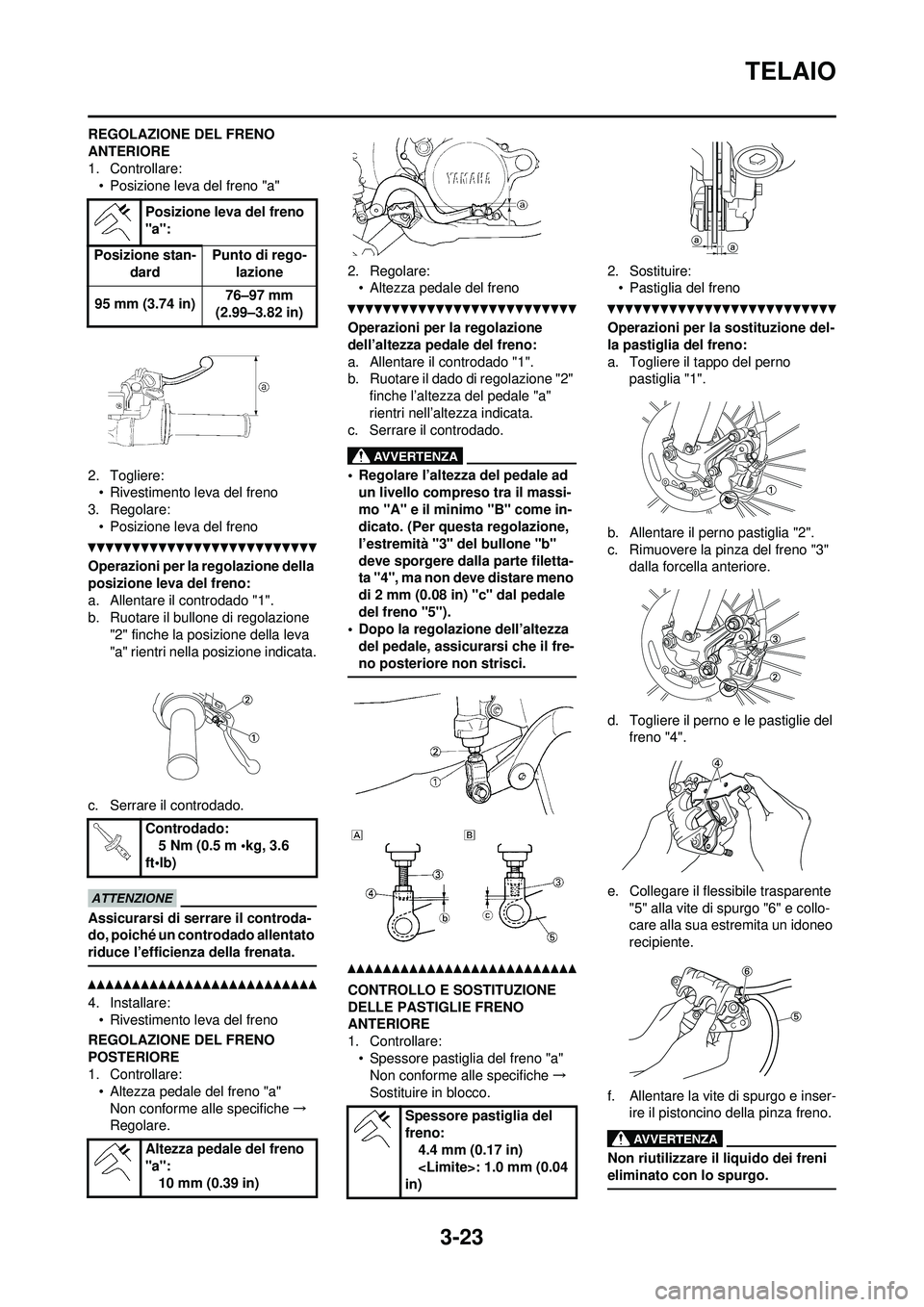

3-23
TELAIO
REGOLAZIONE DEL FRENO
ANTERIORE
1. Controllare:• Posizione leva del freno "a"
2. Togliere: • Rivestimento leva del freno
3. Regolare:
• Posizione leva del freno
Operazioni per la regolazione della
posizione leva del freno:
a. Allentare il controdado "1".
b. Ruotare il bullone di regolazione "2" finche la posizione della leva
"a" rientri nella posizione indicata.
c. Serrare il controdado.
Assicurarsi di serrare il controda-
do, poiché un controdado allentato
riduce l’efficienza della frenata.
4. Installare: • Rivestimento leva del freno
REGOLAZIONE DEL FRENO
POSTERIORE
1. Controllare: • Altezza pedale del freno "a"Non conforme alle specifiche →
Regolare. 2. Regolare:
• Altezza pedale del freno
Operazioni per la regolazione
dell’altezza pe dale del freno:
a. Allentare il controdado "1".
b. Ruotare il dado di regolazione "2" finche l’altezza del pedale "a"
rientri nell’altezza indicata.
c. Serrare il controdado.
• Regolare l’altezza del pedale ad un livello compreso tra il massi-
mo "A" e il minimo "B" come in-
dicato. (Per questa regolazione,
l’estremità "3" del bullone "b"
deve sporgere dalla parte filetta-
ta "4", ma non deve distare meno
di 2 mm (0.08 in) "c" dal pedale
del freno "5").
• Dopo la regolazi one dell’altezza
del pedale, assicurarsi che il fre-
no posteriore non strisci.
CONTROLLO E SO STITUZIONE
DELLE PASTIGLIE FRENO
ANTERIORE
1. Controllare: • Spessore pastiglia del freno "a"Non conforme alle specifiche →
Sostituire in blocco. 2. Sostituire:
• Pastiglia del freno
Operazioni per la sostituzione del-
la pastiglia del freno:
a. Togliere il tappo del perno pastiglia "1".
b. Allentare il perno pastiglia "2".
c. Rimuovere la pinza del freno "3" dalla forcella anteriore.
d. Togliere il perno e le pastiglie del freno "4".
e. Collegare il flessibile trasparente "5" alla vite di spurgo "6" e collo-
care alla sua estremita un idoneo
recipiente.
f. Allentare la vite di spurgo e inser- ire il pistoncino della pinza freno.
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
Posizione leva del freno
"a":
Posizione stan- dard Punto di rego-
lazione
95 mm (3.74 in) 76–97 mm
(2.99–3.82 in)
Controdado: 5 Nm (0.5 m •kg, 3.6
ft•lb)
Altezza pedale del freno
"a": 10 mm (0.39 in)
Spessore pastiglia del
freno:4.4 mm (0.17 in)
: 1.0 mm (0.04
in)

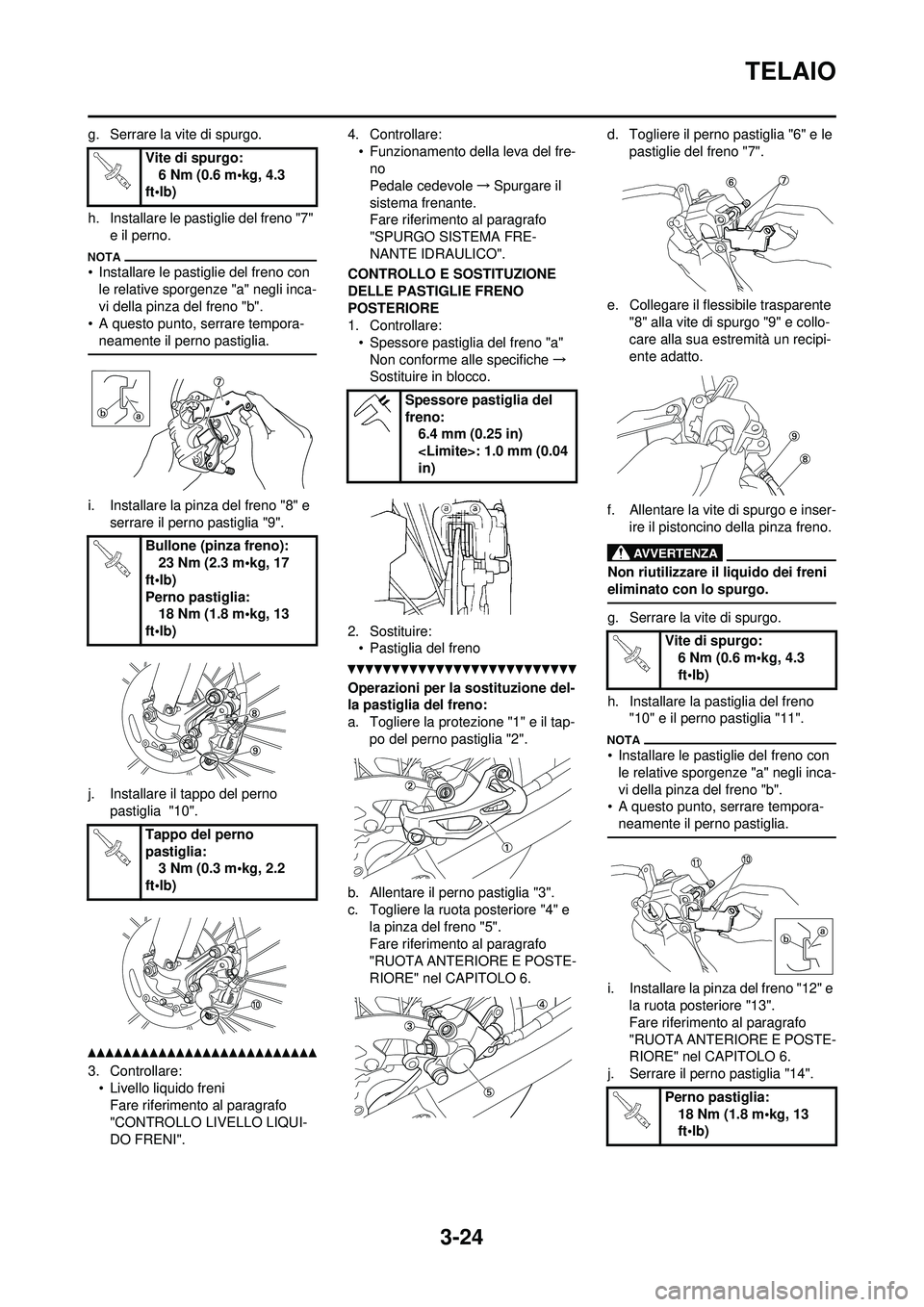

3-24
TELAIO
g. Serrare la vite di spurgo.
h. Installare le pastiglie del freno "7" e il perno.
• Installare le pastiglie del freno con le relative sporgenze "a" negli inca-
vi della pinza del freno "b".
• A questo punto, serrare tempora-
neamente il perno pastiglia.
i. Installare la pinza del freno "8" e serrare il perno pastiglia "9".
j. Installare il tappo del perno pastiglia "10".
3. Controllare:• Livello liquido freniFare riferimento al paragrafo
"CONTROLLO LIVELLO LIQUI-
DO FRENI". 4. Controllare:
• Funzionamento della leva del fre-no
Pedale cedevole →Spurgare il
sistema frenante.
Fare riferimento al paragrafo
"SPURGO SISTEMA FRE-
NANTE IDRAULICO".
CONTROLLO E SO STITUZIONE
DELLE PASTIGLIE FRENO
POSTERIORE
1. Controllare: • Spessore pastiglia del freno "a"Non conforme alle specifiche →
Sostituire in blocco.
2. Sostituire: • Pastiglia del freno
Operazioni per la sostituzione del-
la pastiglia del freno:
a. Togliere la protezione "1" e il tap- po del perno pastiglia "2".
b. Allentare il perno pastiglia "3".
c. Togliere la ruota posteriore "4" e la pinza del freno "5".
Fare riferimento al paragrafo
"RUOTA ANTERIORE E POSTE-
RIORE" nel CAPITOLO 6. d. Togliere il perno pastiglia "6" e le
pastiglie del freno "7".
e. Collegare il flessibile trasparente "8" alla vite di spurgo "9" e collo-
care alla sua estremità un recipi-
ente adatto.
f. Allentare la vite di spurgo e inser- ire il pistoncino della pinza freno.
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
g. Serrare la vite di spurgo.
h. Installare la pastiglia del freno "10" e il perno pastiglia "11".
• Installare le pastiglie del freno con le relative sporgenze "a" negli inca-
vi della pinza del freno "b".
• A questo punto, serrare tempora-
neamente il perno pastiglia.
i. Installare la pinza del freno "12" e la ruota posteriore "13".
Fare riferimento al paragrafo
"RUOTA ANTERIORE E POSTE-
RIORE" nel CAPITOLO 6.
j. Serrare il perno pastiglia "14".
Vite di spurgo:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Bullone (pinza freno): 23 Nm (2.3 m•kg, 17
ft•lb)
Perno pastiglia: 18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia: 3 Nm (0.3 m•kg, 2.2
ft•lb)
Spessore pastiglia del
freno: 6.4 mm (0.25 in)
: 1.0 mm (0.04
in)
Vite di spurgo: 6 Nm (0.6 m•kg, 4.3
ft•lb)
Perno pastiglia: 18 Nm (1.8 m•kg, 13
ft•lb)

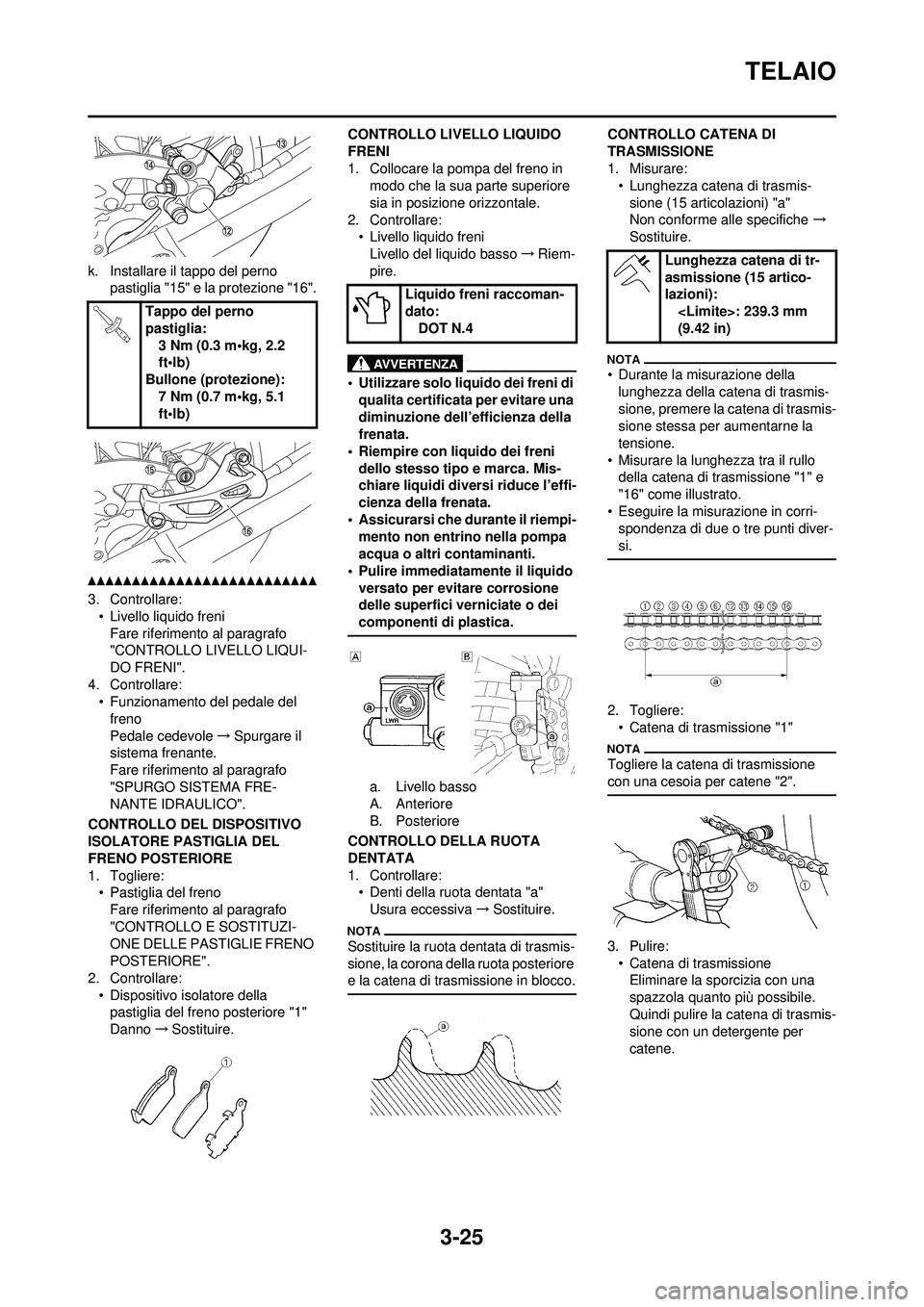

3-25
TELAIO
k. Installare il tappo del perno pastiglia "15" e la protezione "16".
3. Controllare:• Livello liquido freni
Fare riferimento al paragrafo
"CONTROLLO LIVELLO LIQUI-
DO FRENI".
4. Controllare: • Funzionamento del pedale del freno
Pedale cedevole →Spurgare il
sistema frenante.
Fare riferimento al paragrafo
"SPURGO SISTEMA FRE-
NANTE IDRAULICO".
CONTROLLO DEL DISPOSITIVO
ISOLATORE PASTIGLIA DEL
FRENO POSTERIORE
1. Togliere: • Pastiglia del frenoFare riferimento al paragrafo
"CONTROLLO E SOSTITUZI-
ONE DELLE PASTIGLIE FRENO
POSTERIORE".
2. Controllare: • Dispositivo isolatore della pastiglia del freno posteriore "1"
Danno →Sostituire. CONTROLLO LIVELLO LIQUIDO
FRENI
1. Collocare la pompa del freno in
modo che la sua parte superiore
sia in posizione orizzontale.
2. Controllare: • Livello liquido freni
Livello del liquido basso →Riem-
pire.
• Utilizzare solo liquido dei freni di
qualita certificata per evitare una
diminuzione dell’efficienza della
frenata.
• Riempire con liquido dei freni dello stesso tipo e marca. Mis-
chiare liquidi diversi riduce l’effi-
cienza della frenata.
• Assicurarsi che durante il riempi- mento non entrino nella pompa
acqua o altri contaminanti.
• Pulire immediatamente il liquido
versato per evita re corrosione
delle superfici verniciate o dei
componenti di plastica.
a. Livello basso
A. Anteriore
B. Posteriore
CONTROLLO DELLA RUOTA
DENTATA
1. Controllare: • Denti della ruota dentata "a"Usura eccessiva →Sostituire.
Sostituire la ruota dentata di trasmis-
sione, la corona della ruota posteriore
e la catena di trasmissione in blocco.
CONTROLLO CATENA DI
TRASMISSIONE
1. Misurare:
• Lunghezza catena di trasmis-
sione (15 articolazioni) "a"
Non conforme alle specifiche →
Sostituire.
• Durante la misurazione della
lunghezza della catena di trasmis-
sione, premere la catena di trasmis-
sione stessa per aumentarne la
tensione.
• Misurare la lunghezza tra il rullo della catena di trasmissione "1" e
"16" come illustrato.
• Eseguire la misurazione in corri- spondenza di due o tre punti diver-
si.
2. Togliere:
• Catena di trasmissione "1"
Togliere la catena di trasmissione
con una cesoia per catene "2".
3. Pulire:• Catena di trasmissioneEliminare la sporcizia con una
spazzola quanto più possibile.
Quindi pulire la catena di trasmis-
sione con un detergente per
catene.
Tappo del perno
pastiglia:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Bullone (protezione): 7 Nm (0.7 m•kg, 5.1
ft•lb)
Liquido freni raccoman-
dato:
DOT N.4
Lunghezza catena di tr-
asmissione (15 artico-
lazioni): : 239.3 mm
(9.42 in)

3-26

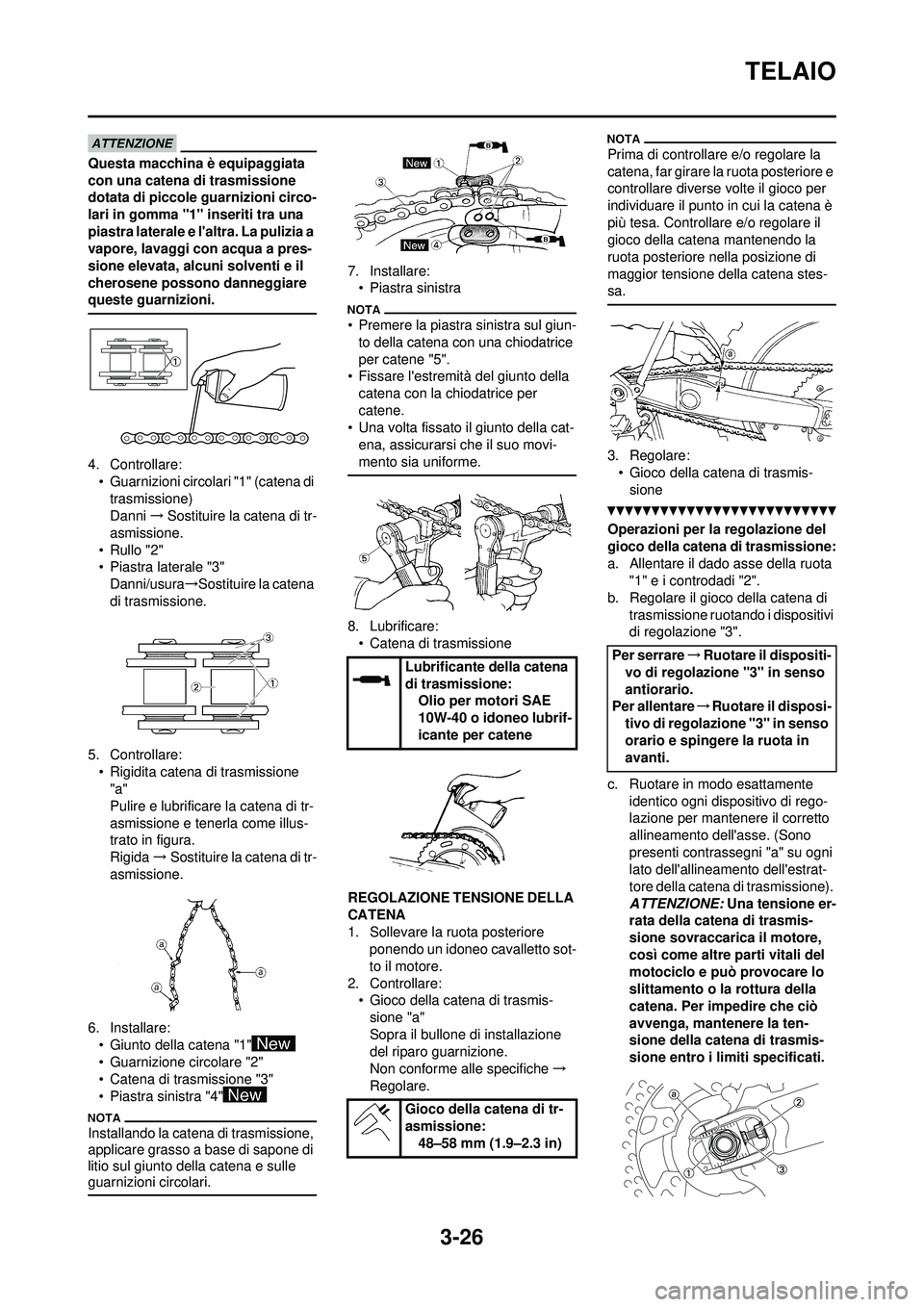

TELAIO
Questa macchina è equipaggiata
con una catena di trasmissione
dotata di piccole guarnizioni circo-
lari in gomma "1" inseriti tra una
piastra laterale e l'altra. La pulizia a
vapore, lavaggi con acqua a pres-
sione elevata, alcuni solventi e il
cherosene possono danneggiare
queste guarnizioni.
4. Controllare: • Guarnizioni circolari "1" (catena di
trasmissione)
Danni →Sostituire la catena di tr-
asmissione.
•Rullo "2"
• Piastra laterale "3" Danni/usura →Sostituire la catena
di trasmissione.
5. Controllare: • Rigidita catena di trasmissione "a"
Pulire e lubrificare la catena di tr-
asmissione e tenerla come illus-
trato in figura.
Rigida →Sostituire la catena di tr-
asmissione.
6. Installare: • Giunto della catena "1"
• Guarnizione circolare "2"
• Catena di trasmissione "3"
• Piastra sinistra "4"
Installando la catena di trasmissione,
applicare grasso a base di sapone di
litio sul giunto della catena e sulle
guarnizioni circolari.
7. Installare:• Piastra sinistra
• Premere la piastra sinistra sul giun-to della catena con una chiodatrice
per catene "5".
• Fissare l'estremità del giunto della catena con la chiodatrice per
catene.
• Una volta fissato il giunto della cat- ena, assicurarsi che il suo movi-
mento sia uniforme.
8. Lubrificare:
• Catena di trasmissione
REGOLAZIONE TENSIONE DELLA
CATENA
1. Sollevare la ruota posteriore ponendo un idoneo cavalletto sot-
to il motore.
2. Controllare: • Gioco della catena di trasmis-
sione "a"
Sopra il bullone di installazione
del riparo guarnizione.
Non conforme alle specifiche →
Regolare.
Prima di controllare e/o regolare la
catena, far girare la ruota posteriore e
controllare diverse volte il gioco per
individuare il punto in cui la catena è
più tesa. Controllare e/o regolare il
gioco della catena mantenendo la
ruota posteriore nella posizione di
maggior tensione della catena stes-
sa.
3. Regolare: • Gioco della catena di trasmis-
sione
Operazioni per la regolazione del
gioco della catena di trasmissione:
a. Allentare il dado asse della ruota "1" e i controdadi "2".
b. Regolare il gioco della catena di trasmissione ruotando i dispositivi
di regolazione "3".
c. Ruotare in modo esattamente identico ogni dispositivo di rego-
lazione per mantenere il corretto
allineamento dell'asse. (Sono
presenti contrassegni "a" su ogni
lato dell'allineamento dell'estrat-
tore della catena di trasmissione).
ATTENZIONE: Una tensione er-
rata della catena di trasmis-
sione sovraccarica il motore,
così come altre parti vitali del
motociclo e può provocare lo
slittamento o la rottura della
catena. Per impedire che ciò
avvenga, mantenere la ten-
sione della catena di trasmis-
sione entro i limiti specificati.
Lubrificante della catena
di trasmissione: Olio per motori SAE
10W-40 o idoneo lubrif-
icante per catene
Gioco della catena di tr-
asmissione: 48–58 mm (1.9–2.3 in)Per serrare →Ruotare il dispositi-
vo di regolazione "3" in senso
antiorario.
Per allentare →Ruotare il disposi-
tivo di regolazione "3" in senso
orario e spingere la ruota in
avanti.

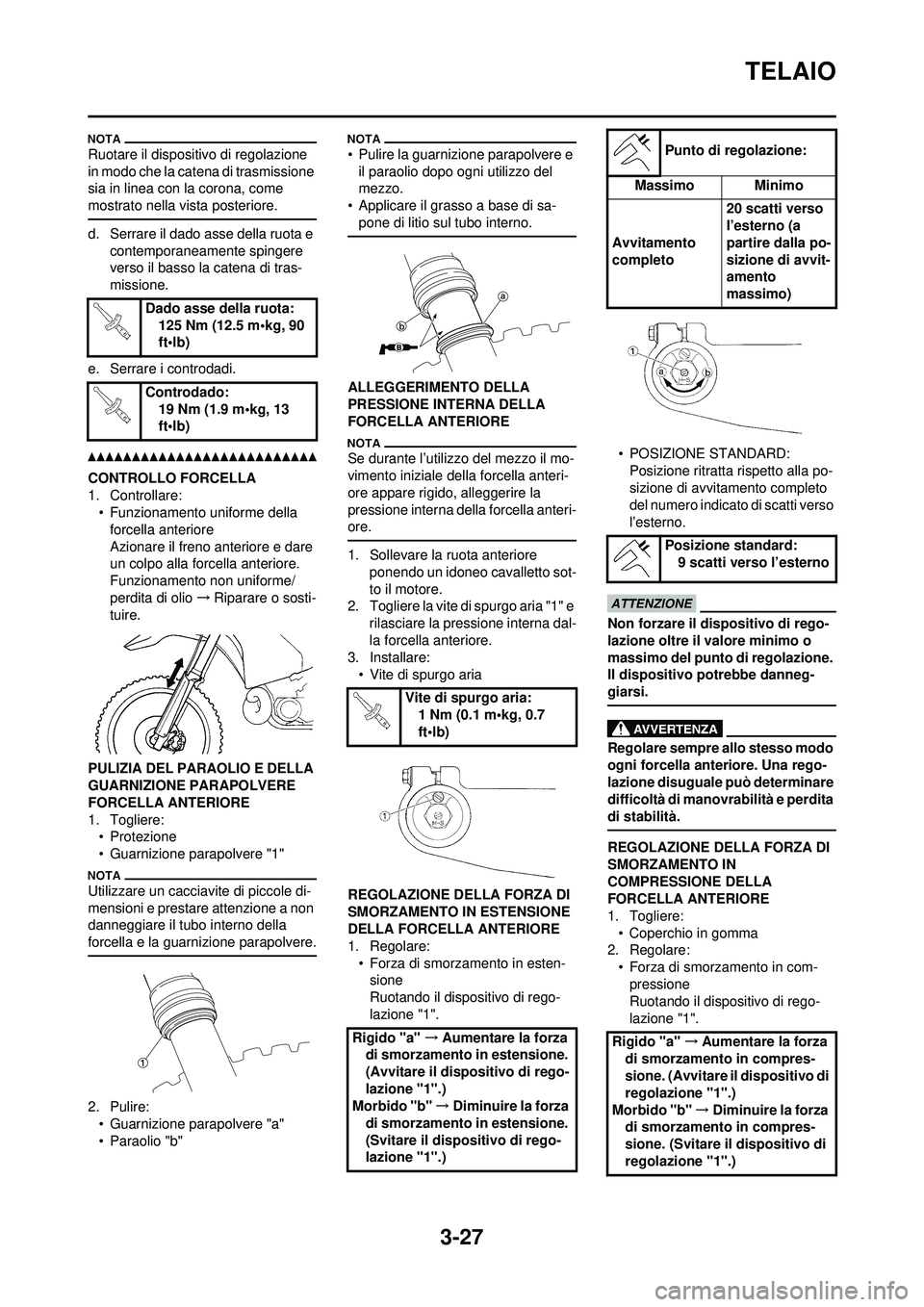

3-27
TELAIO
Ruotare il dispositivo di regolazione
in modo che la catena di trasmissione
sia in linea con la corona, come
mostrato nella vista posteriore.
d. Serrare il dado asse della ruota e contemporaneamente spingere
verso il basso la catena di tras-
missione.
e. Serrare i controdadi.
CONTROLLO FORCELLA
1. Controllare: • Funzionamento uniforme della forcella anteriore
Azionare il freno anteriore e dare
un colpo alla forcella anteriore.
Funzionamento non uniforme/
perdita di olio →Riparare o sosti-
tuire.
PULIZIA DEL PARAOLIO E DELLA
GUARNIZIONE PARAPOLVERE
FORCELLA ANTERIORE
1. Togliere: • Protezione
• Guarnizione parapolvere "1"
Utilizzare un cacciavite di piccole di-
mensioni e prestare attenzione a non
danneggiare il tubo interno della
forcella e la guarnizione parapolvere.
2. Pulire:• Guarnizione parapolvere "a"
• Paraolio "b"
• Pulire la guarnizione parapolvere e il paraolio dopo ogni utilizzo del
mezzo.
• Applicare il grasso a base di sa- pone di litio sul tubo interno.
ALLEGGERIMENTO DELLA
PRESSIONE INTERNA DELLA
FORCELLA ANTERIORE
Se durante l’utilizzo del mezzo il mo-
vimento iniziale della forcella anteri-
ore appare rigido, alleggerire la
pressione interna della forcella anteri-
ore.
1. Sollevare la ruota anteriore ponendo un idoneo cavalletto sot-
to il motore.
2. Togliere la vite di spurgo aria "1" e rilasciare la pressione interna dal-
la forcella anteriore.
3. Installare: • Vite di spurgo aria
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ESTENSIONE
DELLA FORCELLA ANTERIORE
1. Regolare: • Forza di smorzamento in esten-sione
Ruotando il dispositivo di rego-
lazione "1". • POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvita mento completo
del numero indicato di scatti verso
l’esterno.
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
Regolare sempre allo stesso modo
ogni forcella anteriore. Una rego-
lazione disuguale può determinare
difficoltà di manovrabilità e perdita
di stabilità.
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN
COMPRESSIONE DELLA
FORCELLA ANTERIORE
1. Togliere:
• Coperchio in gomma
2. Regolare: • Forza di smorzamento in com-
pressione
Ruotando il dispositivo di rego-
lazione "1".
Dado asse della ruota:
125 Nm (12.5 m•kg, 90
ft•lb)
Controdado: 19 Nm (1.9 m•kg, 13
ft•lb)
Vite di spurgo aria:1 Nm (0.1 m•kg, 0.7
ft•lb)
Rigido "a" →Aumentare la forza
di smorzamento in estensione.
(Avvitare il dispositivo di rego-
lazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in estensione.
(Svitare il dispositivo di rego-
lazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard: 9 scatti verso l’esterno
Rigido "a" → Aumentare la forza
di smorzamento in compres-
sione. (Avvitare il dispositivo di
regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in compres-
sione. (Svitare il dispositivo di
regolazione "1".)

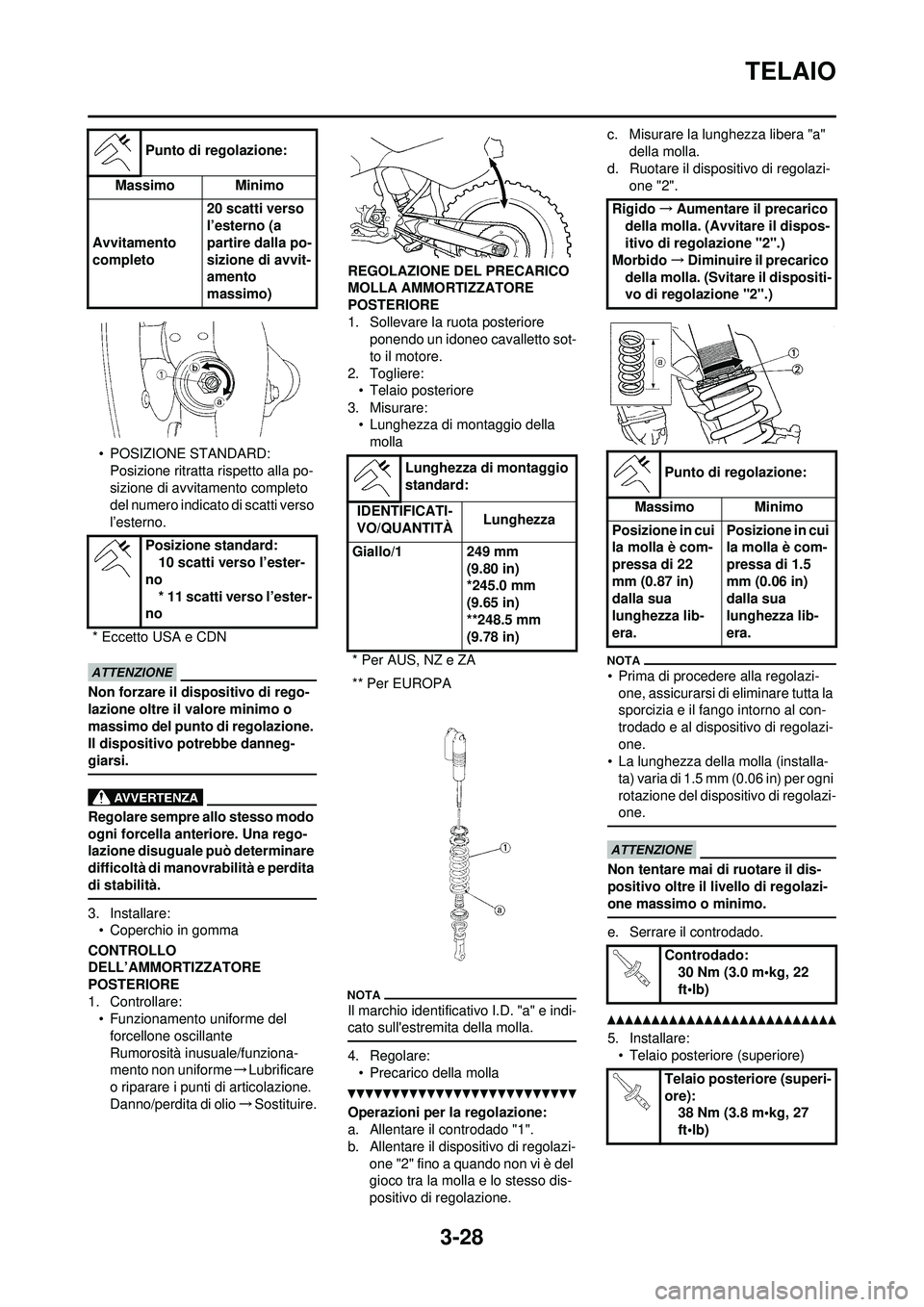

3-28
TELAIO
• POSIZIONE STANDARD:Posizione ritratta rispetto alla po-
sizione di avvita mento completo
del numero indicato di scatti verso
l’esterno.
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
Regolare sempre allo stesso modo
ogni forcella anteriore. Una rego-
lazione disuguale può determinare
difficoltà di manovrabilità e perdita
di stabilità.
3. Installare: • Coperchio in gomma
CONTROLLO
DELL’AMMORTIZZATORE
POSTERIORE
1. Controllare: • Funzionamento uniforme del forcellone oscillante
Rumorosità inusuale/funziona-
mento non uniforme →Lubrificare
o riparare i punti di articolazione.
Danno/perdita di olio →Sostituire. REGOLAZIONE DEL PRECARICO
MOLLA AMMORTIZZATORE
POSTERIORE
1. Sollevare la ruota posteriore
ponendo un idoneo cavalletto sot-
to il motore.
2. Togliere: • Telaio posteriore
3. Misurare: • Lunghezza di montaggio della molla
Il marchio identificativo I.D. "a" e indi-
cato sull'estremita della molla.
4. Regolare:• Precarico della molla
Operazioni per la regolazione:
a. Allentare il controdado "1".
b. Allentare il dispositivo di regolazi-
one "2" fino a quando non vi è del
gioco tra la molla e lo stesso dis-
positivo di regolazione. c. Misurare la lunghezza libera "a"
della molla.
d. Ruotare il dispositivo di regolazi- one "2".
• Prima di procedere alla regolazi-
one, assicurarsi di eliminare tutta la
sporcizia e il fango intorno al con-
trodado e al dispositivo di regolazi-
one.
• La lunghezza della molla (installa- ta) varia di 1.5 mm (0.06 in) per ogni
rotazione del dispositivo di regolazi-
one.
Non tentare mai di ruotare il dis-
positivo oltre il li vello di regolazi-
one massimo o minimo.
e. Serrare il controdado.
5. Installare: • Telaio posteriore (superiore)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard: 10 scatti verso l’ester-
no
* 11 scatti verso l’ester-
no
* Eccetto USA e CDN
Lunghezza di montaggio
standard:
IDENTIFICATI-
VO/QUANTITÀ Lunghezza
Giallo/1 249 mm (9.80 in)
*245.0 mm
(9.65 in)
**248.5 mm
(9.78 in)
* Per AUS, NZ e ZA
** Per EUROPA
Rigido →Aumentare il precarico
della molla. (Avvitare il dispos-
itivo di regolazione "2".)
Morbido →Diminuire il precarico
della molla. (Svitare il dispositi-
vo di regolazione "2".)
Punto di regolazione:
Massimo Minimo
Posizione in cui
la molla è com-
pressa di 22
mm (0.87 in)
dalla sua
lunghezza lib-
era. Posizione in cui
la molla è com-
pressa di 1.5
mm (0.06 in)
dalla sua
lunghezza lib-
era.
Controdado: 30 Nm (3.0 m•kg, 22
ft•lb)
Telaio posteriore (superi-
ore): 38 Nm (3.8 m•kg, 27
ft•lb)

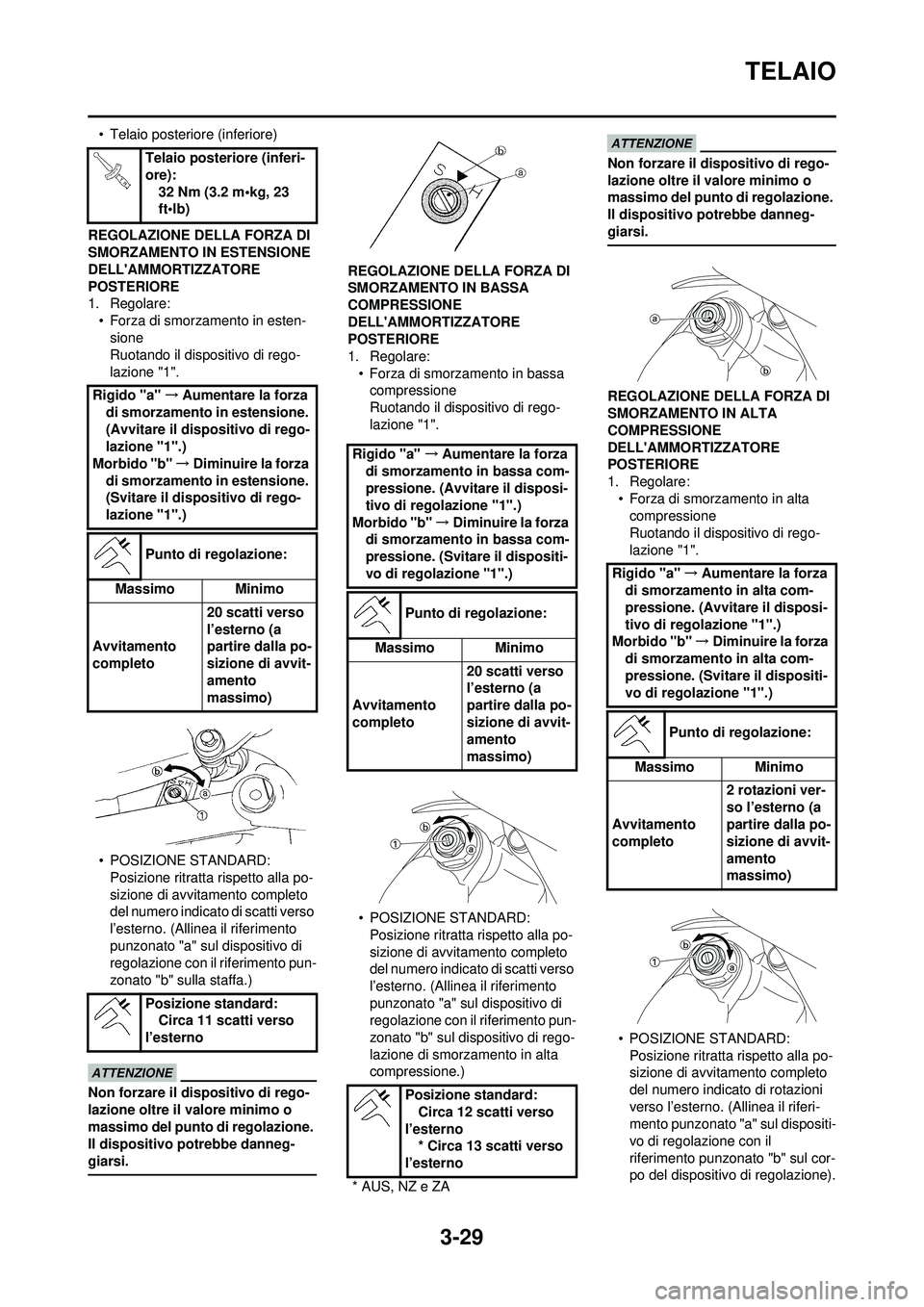

3-29
TELAIO
• Telaio posteriore (inferiore)
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ESTENSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare: • Forza di smorzamento in esten-
sione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD: Posizione ritratta rispetto alla po-
sizione di avvita mento completo
del numero indicato di scatti verso
l’esterno. (Allinea il riferimento
punzonato "a" sul dispositivo di
regolazione con il riferimento pun-
zonato "b" sulla staffa.)
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN BASSA
COMPRESSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare: • Forza di smorzamento in bassa compressione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD: Posizione ritratta rispetto alla po-
sizione di avvita mento completo
del numero indicato di scatti verso
l’esterno. (Allinea il riferimento
punzonato "a" sul dispositivo di
regolazione con il riferimento pun-
zonato "b" sul dispositivo di rego-
lazione di smorzamento in alta
compressione.)
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ALTA
COMPRESSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:
• Forza di smorzamento in alta compressione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD: Posizione ritratta rispetto alla po-
sizione di avvita mento completo
del numero indica to di rotazioni
verso l’esterno. (All inea il riferi-
mento punzonato "a" sul dispositi-
vo di regolazione con il
riferimento punzonato "b" sul cor-
po del dispositivo di regolazione).
Telaio posteriore (inferi-
ore):
32 Nm (3.2 m•kg, 23
ft•lb)
Rigido "a" → Aumentare la forza
di smorzamento in estensione.
(Avvitare il dispositivo di rego-
lazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in estensione.
(Svitare il dispositivo di rego-
lazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard: Circa 11 scatti verso
l’esterno
Rigido "a" →Aumentare la forza
di smorzamento in bassa com-
pressione. (Avvitare il disposi-
tivo di regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in bassa com-
pressione. (Svitare il dispositi-
vo di regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard: Circa 12 scatti verso
l’esterno * Circa 13 scatti verso
l’esterno
* AUS, NZ e ZA
Rigido "a" → Aumentare la forza
di smorzamento in alta com-
pressione. (Avvitare il disposi-
tivo di regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in alta com-
pressione. (Svitare il dispositi-
vo di regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 2 rotazioni ver-
so l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
