SISTEMA DE LA BOMBA DE COMBUSTIBLE
9-63
1. Conector de unión
2. Conector de unión
9. Batería
10.Punto de masa del bastidor
11.Relé de arranque
12.Fusible principal
22.ECU (unidad de control electrónico)
26.Bomba de combustible
30.Conector de unión
36.Interruptor de parada del motor
48.Punto de masa del bastidor

SISTEMA DE LA BOMBA DE COMBUSTIBLE
9-64
SAS2GB3382SOLUCIÓN DE PROBLEMAS
La bomba de combustible no funciona.
NOTA
Antes de llevar a cabo la solución de problemas, retire la pieza o piezas siguientes:
1. Sillín
2. Cubierta lateral (izquierda/derecha)
3. Toma de aire dinámica (izquierda/derecha)
4. Depósito de combustible
1. Compruebe el fusible.
Consulte “COMPROBACIÓN DE
LOS FUSIBLES” en la página 9-75.Incorrecto
Sustituya el(los) fusible(s).
Correcto
2. Compruebe la batería.
Consulte “COMPROBACIÓN Y
CARGA DE LA BATERÍA” en la pá-
gina 9-76.Incorrecto
• Limpie los terminales de la batería.
• Recargue o sustituya la batería.
Correcto
3. Compruebe el interruptor de paro
del motor.
Consulte “COMPROBACIÓN DE
LOS INTERRUPTORES” en la pá-
gina 9-70.Incorrecto

Sustituya el interruptor de paro del motor.
Correcto
4. Compruebe la presión del combus-
tible.
Consulte “COMPROBACIÓN DE
LA PRESIÓN DEL COMBUSTI-
BLE” en la página 8-5.Incorrecto

Sustituya la bomba de combustible.
Correcto
5. Compruebe las conexiones del
mazo de cables del sistema de la
bomba de combustible.
Consulte “DIAGRAMA DE CIRCUI-
TO” en la página 9-62.Incorrecto
Conecte correctamente o repare el cablea-
do del sistema de la bomba de combusti-
ble.
Correcto
Sustituya la ECU.

SISTEMA DE LA BOMBA DE COMBUSTIBLE
9-65

COMPONENTES DEL SISTEMA ELÉCTRICO
9-66
SAS2GB3383
COMPONENTES DEL SISTEMA ELÉCTRICO
SAS2GB3384
910
11
1
3
2
456
7
8

COMPONENTES DEL SISTEMA ELÉCTRICO
9-67

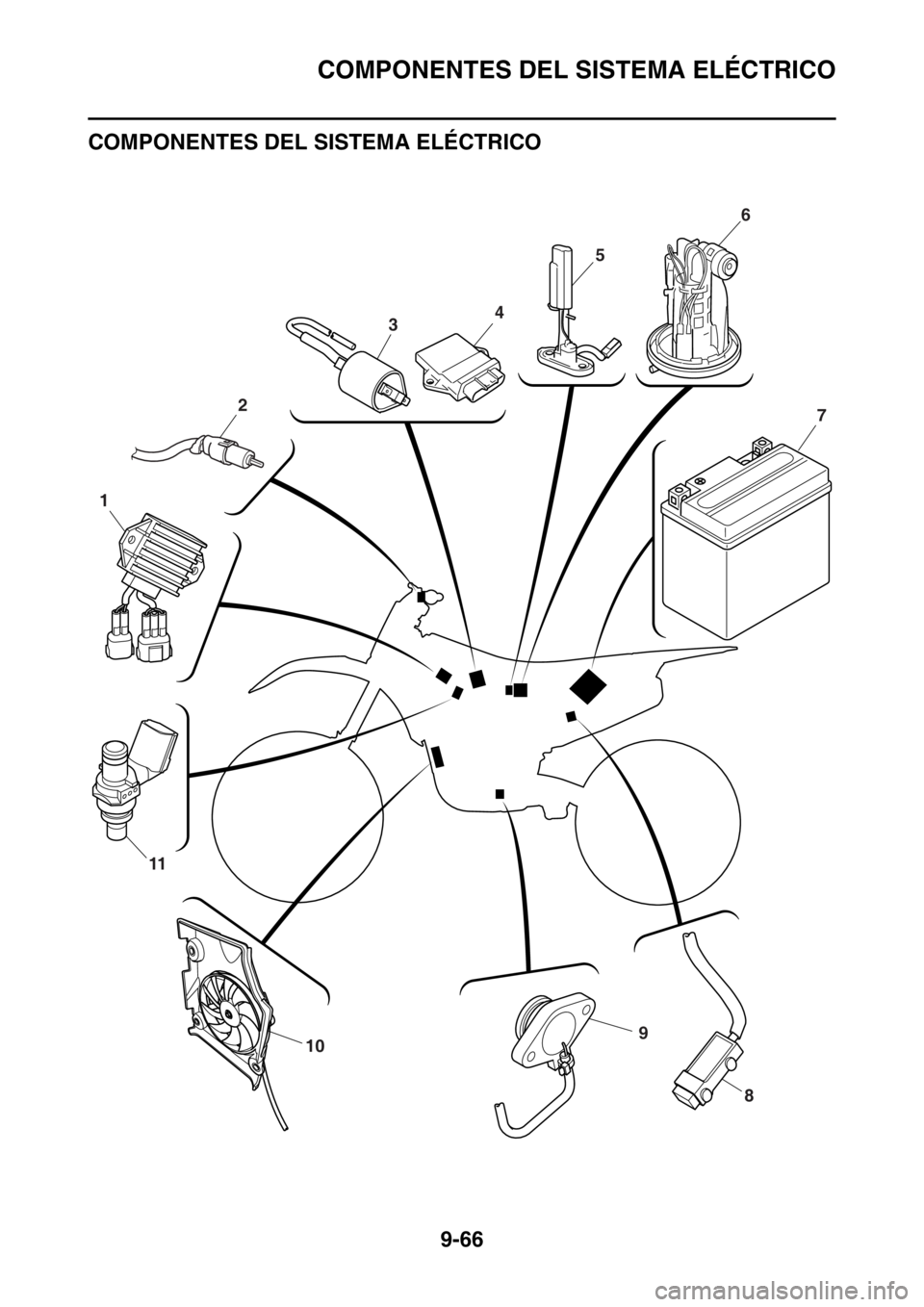

1. Rectificador/regulador
2. Interruptor del embrague
3. Bobina de encendido
4. ECU (unidad de control electrónico)
5. Medidor de combustible
6. Bomba de combustible
7. Batería
8. Resistencia
9. Interruptor de luz de punto muerto
10.Motor del ventilador del radiador
11.Inyector

COMPONENTES DEL SISTEMA ELÉCTRICO
9-68
12
1110
2
3
1
6
7
4
5
8
9

COMPONENTES DEL SISTEMA ELÉCTRICO
9-69

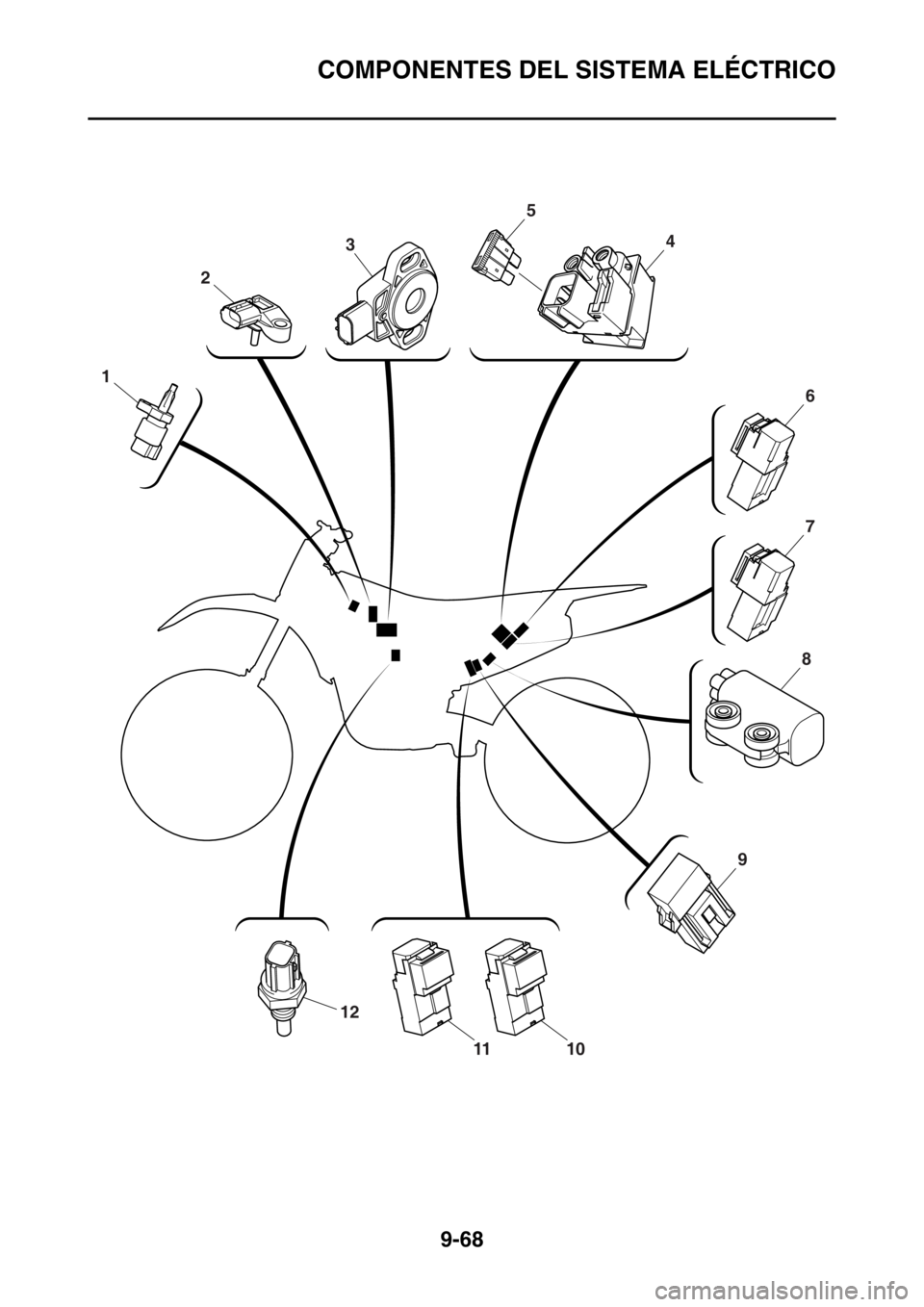

1. Sensor de temperatura del aire de admisión
2. Sensor de presión del aire de admisión
3. Sensor de posición del acelerador
4. Relé de arranque
5. Fusible principal
6. Relé del faro
7. Relé de corte del circuito de arranque
8. Sensor del ángulo de inclinación
9. Fusible del motor del ventilador del radiador
10.Relé del motor del ventilador del radiador
11.Relé principal
12.Sensor de temperatura del refrigerante

COMPONENTES DEL SISTEMA ELÉCTRICO
9-70

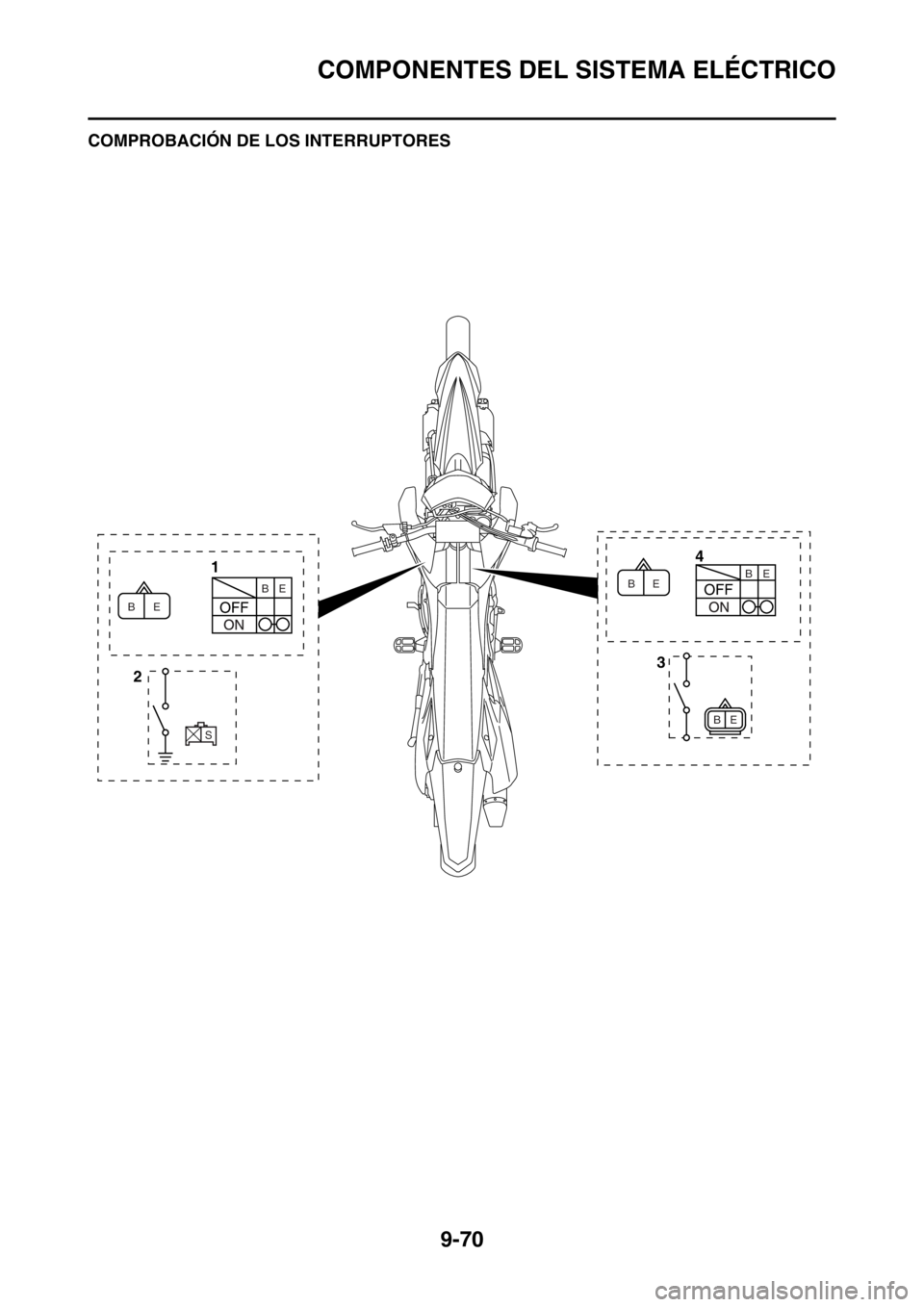

SAS2GB3385COMPROBACIÓN DE LOS INTERRUPTORES
4
1
3
2
E B
S
E B
E BE
E BB

COMPONENTES DEL SISTEMA ELÉCTRICO
9-71
1. Interruptor de paro del motor
2. Interruptor de punto muerto
3. Interruptor del embrague
4. Interruptor de arranque

COMPONENTES DEL SISTEMA ELÉCTRICO
9-72

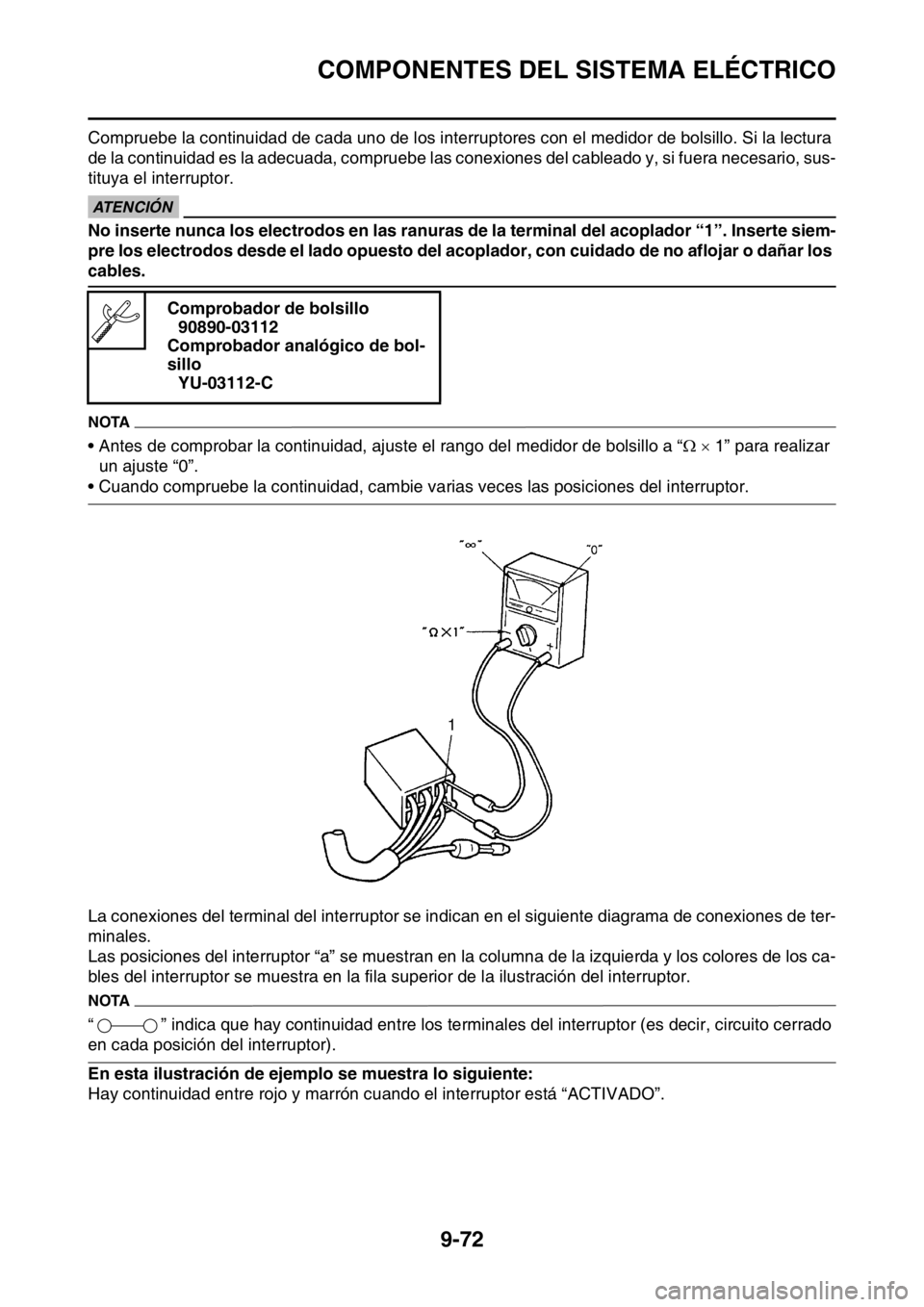

Compruebe la continuidad de cada uno de los interruptores con el medidor de bolsillo. Si la lectura
de la continuidad es la adecuada, compruebe las conexiones del cableado y, si fuera necesario, sus-
tituya el interruptor.
ECA
ATENCIÓN
No inserte nunca los electrodos en las ranuras de la terminal del acoplador “1”. Inserte siem-
pre los electrodos desde el lado opuesto del acoplador, con cuidado de no aflojar o dañar los
cables.
NOTA
• Antes de comprobar la continuidad, ajuste el rango del medidor de bolsillo a “ 1” para realizar
un ajuste “0”.
• Cuando compruebe la continuidad, cambie varias veces las posiciones del interruptor.
La conexiones del terminal del interruptor se indican en el siguiente diagrama de conexiones de ter-
minales.
Las posiciones del interruptor “a” se muestran en la columna de la izquierda y los colores de los ca-
bles del interruptor se muestra en la fila superior de la ilustración del interruptor.
NOTA
“ ” indica que hay continuidad entre los terminales del interruptor (es decir, circuito cerrado
en cada posición del interruptor).
En esta ilustración de ejemplo se muestra lo siguiente:
Hay continuidad entre rojo y marrón cuando el interruptor está “ACTIVADO”.Comprobador de bolsillo
90890-03112
Comprobador analógico de bol-
sillo
YU-03112-C
