RICERCA GUASTI
10-4
5. Gruppo/i ammortizzatore posteriore
• Molla dell’ammortizzatore posteriore guasta
• Perdita di olio o di gas
6. Pneumatico/i
• Pressione non uniforme dei pneumatici (an-
teriore e posteriore)
• Pressione errata dei pneumatici
• Usura non uniforme dei pneumatici
7. Ruota/e
• Bilanciamento delle ruote errato
• Raggio rotto o allentato
• Cuscinetto della ruota danneggiato
• Asse della ruota piegato o allentato
• Disassamento eccessivo della ruota
8. Telaio
• Telaio piegato
• Canotto dello sterzo danneggiato
• Installazione errata della pista del cuscinetto
HAS2GB3423IL FARO NON SI ACCENDE
Impianto elettrico
1. Faro
• Circuito aperto del fusibile
• Lampadina errata del faro
• Troppi accessori elettrici
• Carica forzata
• Collegamento errato
• Messa a terra errata del circuito
• Contatti allentati (interruttore avviamento)
• Lampadina del faro fulminata
HAS2GB3424LAMPADA FARO FULMINATA
Impianto elettrico
1. Faro
• Lampadina errata del faro
• Batteria guasta
• Raddrizzatore/regolatore guasto
• Messa a terra errata del circuito
• Interruttore dell’avviamento guasto
• Durata esaurita per la lampadina del faro
HAS2GB3425LA LUCE FANALINO POSTERIORE NON SI
ACCENDE
Impianto elettrico
1. Luce posteriore
• LED luce fanalino posteriore errato
• Troppi accessori elettrici
• Collegamento errato
• Batteria guasta

ELENCO DI AZIONI DI AUTOANALISI E PREVENZIONE GUASTI
10-5
HAS2GB3426
ELENCO DI AZIONI DI AUTOANALISI E PREVENZIONE GUASTI
ELENCO DEI CODICI DI DIAGNOSTICA
ERRORE DI COMUNICAZIONE CON LO STRUMENTO DI DIAGNOSTICA YAMAHA Codice
guastoElemento Pagina
12 Sensore posizione albero motore: non vengono ricevuti segnali nor-
mali dal sensore di posizione dell’albero motore.9-36
13 Sensore pressione aria di aspirazione: aperto o in cortocircuito. 9-37
14 Sensore pressione aria di aspirazione: problema con il tubo (ostruito
o staccato)9-39
15 Sensore di posizione acceleratore: aperto o in cortocircuito. 9-41
16 Sensore di posizione acceleratore: il sensore di posizione accelera-
tore è bloccato.9-43
21 Sensore temperatura liquido refrigerante: aperto o in cortocircuito. 9-44
22 Sensore della temperatura dell’aria di aspirazione: aperto o in corto-
circuito.9-46
30 Blocco rilevato. 9-48
33 Bobina di accensione: aperto o cortocircuito rilevato nel cavo primario
della bobina di accensione.9-49
39 Iniettore: aperto o in cortocircuito. 9-51
41 Sensore angolo d’inclinazione: aperto o in cortocircuito. 9-52
43 Tensione impianto di alimentazione: tensione scorretta fornita all’iniet-
tore carburante e alla pompa benzina.9-53
44 Numero di codice guasto EEPROM: è stato rilevato un errore durante
la lettura o la scrittura nella memoria EEPROM.9-55
46 La tensione di carica è anomala. 9-56
50 Guasto della memoria dell’ECU. Se viene rilevato questo guasto nella
memoria dell’ECU, il numero per il codice del guasto potrebbe non es-
sere visualizzato nel pannello strumenti.9-57
Codice
guastoElemento Pagina
In attesa
di collega-
mentoNon viene ricevuto alcun segnale di comunicazione dall’ECU.
9-58
Er-2 I segnali dell'ECU non possono essere ricevuti entro il periodo specifi-
cato.9-59
Er-3 I dati dell'ECU non possono essere ricevuti correttamente. 9-60
Er-4 Lo strumento di diagnostica Yamaha non può ricevere i dati registrati. 9-61

ELENCO DI AZIONI DI AUTOANALISI E PREVENZIONE GUASTI
10-6
TABELLA FUNZIONAMENTO SENSORE
N. codi-
ce di di-
agnosti
caElemento Valori visualizzati Procedura
01 Segnale del sensore di po-
sizione della valvola a far-
falla
• In posizione completa-
mente chiusa
• In posizione completa-
mente aperta• 11–14
• 109–116• Controllare con la valvola
a farfalla completamente
chiusa.
• Controllare con la valvola
a farfalla completamente
aperta.
03 Pressione dell’aria di aspi-
razioneVisualizza la pressione
dell’aria di aspirazione.Azionare la valvola a farfal-
la mentre si preme l’interrut-
tore avviamento. Se il
valore visualizzato cambia,
le prestazioni sono ade-
guate.
05 Temperatura aria di aspira-
zioneVisualizza la temperatura
dell’aria di aspirazione.Confrontare la temperatura
dell’aria di aspirazione mis-
urata effettivamente con il
valore visualizzato nello
strumento di diagnostica
Yamaha.
06 Temperatura liquido refrig-
eranteQuando il motore è freddo:
Visualizza la temperatura più
vicina alla temperatura
dell’aria.
Quando il motore è caldo:
Mostra la temperatura liquido
refrigerante attuale.Confrontare la temperatura
del liquido refrigerante mis-
urata effettivamente con il
valore visualizzato nello
strumento di diagnostica
Yamaha.
07 Impulsi della velocità del
veicoloImpulso della velocità del ve-
icolo
0–999Controllare che il numero
aumenti quando si fa girare
la ruota anteriore. Il numero
è cumulativo e non viene
reimpostato ogni volta che
si arresta la ruota.
08 Sensore angolo d’inclinazi-
one
•Verticale
• RibaltatoVisualizza la tensione di usci-
ta.
• 0.4–1.4
• 3.7–4.4Rimuovere il sensore ango-
lo d’inclinazione e inclinarlo
di più di 45 gradi.
09 Tensione di monitoraggio Visualizza la tensione dell’im-
pianto del carburante.
• Circa 12.0 (V)—
21 Interruttore folle
• Marcia in folle
• Marcia non in folle•ON
•OFFAzionare il pedale del cam-
bio.

ELENCO DI AZIONI DI AUTOANALISI E PREVENZIONE GUASTI
10-7
*1: simboli utilizzati nelle spiegazioni dello storico guasti
: Normale
: È presente un malfunzionamento o una condizione anomala.
: In precedenza si è verificato un malfunzionamento o una condizione anomala, ma al momento il
sistema o il componente interessato funziona normalmente.60 Codice guasto EEPROM vi-
sualizzato
• Nessun guasto
• Valore di regolazione CO
• Impostazione dei valori di
regolazione dello stru-
mento 0–8 per la quantità
di iniezione di carburante
o l’anticipo dell’accensio-
ne•00
•01
•07—
61 Storico guasti ( ) display N.
codice *1
• Non esiste una cronolo-
gia.
• Esiste una cronologia.•00
• Altro: Visualizza il codice di
errore di ( ).—
62 Storico guasti ( ) cancel-
lazione N. codice *1
• Non esiste una cronolo-
gia.
• Esiste una cronologia.•00
• Altro: Visualizza il numero
totale di ( ) e ( ).Sostituire tutti i ( ) con (
) con l'elaborazione di avvio
operazioni.
64 Visualizzazione della cro-
nologia di impostazioni
• Non esiste una cronolo-
gia.
• Esiste una cronologia.
• La cronologia è scon-
osciuta (dati di cronologia
danneggiati).Visualizza la presenza o l'as-
senza della cronologia im-
postazioni con Power Tuner.
•00
•01
•02—
65 Cancellazione della mappa
di impostazioni
• Non esiste alcuna im-
postazione.
• Esistono alcune im-
postazioni.Visualizza la presenza o l'as-
senza della cronologia im-
postazioni con Power Tuner.
•00
•01Eliminare tutte le mappe di
impostazioni con l'elabora-
zione di avvio operazioni.
70 Numero di versione del pro-
grammaVisualizza un numero di ver-
sione del programma— N. codi-
ce di di-
agnosti
caElemento Valori visualizzati Procedura

ELENCO DI AZIONI DI AUTOANALISI E PREVENZIONE GUASTI
10-8
TABELLA FUNZIONAMENTO ATTUATORE
N. codi-
ce di di-
agnosti
caElemento Attivazione Procedura
30 Bobina di accensione Attiva la bobina di accensio-
ne cinque volte a intervalli di
un secondo.
“AVVERTENZA” sullo stru-
mento diagnostico Yamaha
lampeggia cinque volte quan-
do la bobina accensione vi-
ene attivata.Controllare che venga
generata una scintilla
cinque volte.
• Collegare un tester
dell’accensione.
36 Iniettore Attiva l’iniettore cinque volte
a intervalli di un secondo.
“AVVERTENZA” sullo stru-
mento diagnostico Yamaha
lampeggia cinque volte quan-
do il relè motorino ventola ra-
diatore viene attivato.SUGGERIMENTO: prima
di eseguire questa opera-
zione, scollegare il con-
nettore della pompa del
carburante.
Controllare se l’iniettore del
carburante viene attivato
cinque volte ascoltando se
emette suoni.
51 Relè motorino ventola radi-
atoreAttiva il relè motorino ventola
radiatore per cinque volte a
intervalli di cinque secondi.
“AVVERTENZA” sullo stru-
mento diagnostico Yamaha
lampeggia cinque volte quan-
do il relè motorino ventola ra-
diatore viene attivato.Controllare che il relè mo-
torino ventola radiatore
venga attivato cinque volte
ascoltando il rumore di fun-
zionamento.
52 Relè faro Attiva il relè del faro cinque
volte a intervalli di cinque
secondi.
“AVVERTENZA” sullo stru-
mento diagnostico Yamaha
lampeggia cinque volte quan-
do il relè faro viene attivato.Controllare se il relè del faro
viene attivato cinque volte
ascoltando se emette suo-
ni.

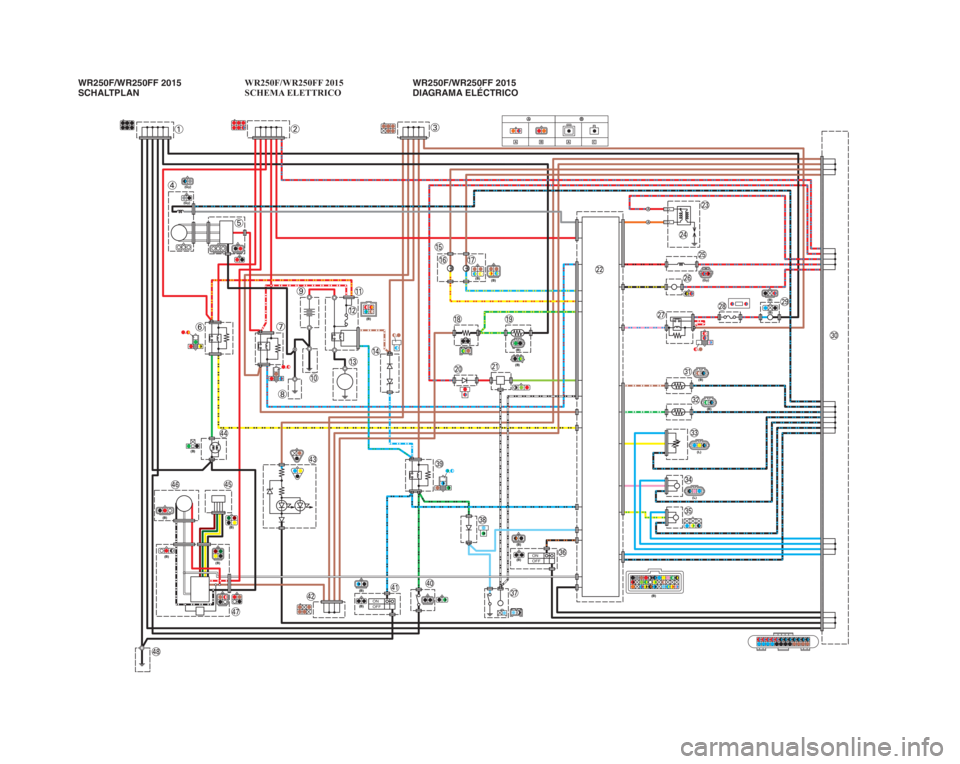

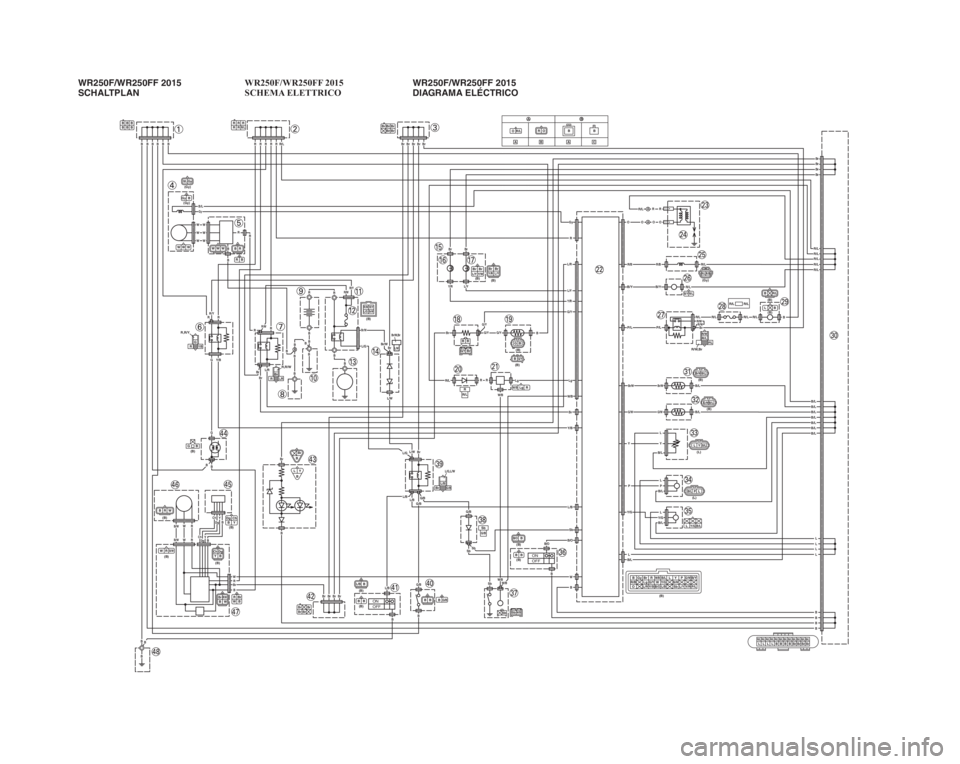

HAS2GB3428
SCHEMA ELETTRI-
CO
WR250F/WR250FF 2015
1. Connettore giunto
2. Connettore giunto
3. Connettore giunto
4. Magnete in CA
5. Raddrizzatore/regolatore
6. Relè faro
7. Relè principale
8. Terra motore
9. Batteria
10. Terra telaio
11. Relè del motorino di avvia-
mento
12. Fusibile principale
13. Motorino d’avviamento
14. Diodo relè avviamento
15. Spia di segnalazione
16. Spia guasto motore
17. Spia livello carburante
18. Resistenza
19. Sensore livello carburante
20. Diodo
21. Connettore per collegare la
parte opzionale
22. ECU (unità di controllo mo-
tore)
23. Bobina di accensione
24. Candela d’accensione
25. Iniettore
26. Pompa del carburante
27. Relè motorino ventola radiato-
re
28. Fusibile motorino ventola radi-
atore
29. Motorino ventola radiatore
30. Connettore giunto
31. Sensore temperatura aria di
aspirazione
32. Sensore temperatura liquido
refrigerante
33. Sensore posizione accelera-
tore
34. Sensore pressione aria di as-
pirazione
35. Sensore angolo d’inclinazione
36. Interruttore di arresto motore
37. Interruttore folle
38. Diodo
39. Relè di interruzione del circuito
di avviamento
40. Interruttore della frizione
41. Interruttore di avviamento
42. Connettore giunto
43. Luce posteriore
44. Faro
45. Connettore per il collegamento
dell’interruttore opzionale46. Sensore velocità
47. Display multifunzione
48. Terra telaio
A.Cablaggio elettrico
B.Cavo secondario bobina accen-
sione
C.Cavo negativo batteria
HAS2GB3429CODICE COLORE
BNero
Br Marrone
Ch Cioccolato
Dg Verde scuro
G Verde
Gy Grigio
LBlu
Lg Verde chiaro
O Arancione
PRosa
RRosso
Sb Azzurro
W Bianco
YGiallo
B/L Nero/Blu
B/O Nero/Arancione
B/W Nero/Bianco
B/Y Nero/Giallo
Br/W Marrone/Bianco
G/B Verde/Nero
G/W Verde/Bianco
G/Y Verde/Giallo
L/B Blu/Nero
L/G Blu/Verde
L/R Blu/Rosso
L/W Blu/Bianco
L/Y Blu/Giallo
P/L Rosa/Blu
R/B Rosso/Nero
R/L Rosso/Blu
R/W Rosso/Bianco
R/Y Rosso/Giallo
W/B Bianco/Nero
Y/B Giallo/Nero
Y/G Giallo/Verde
Y/R Giallo/Rosso

PRINTED IN JAPAN(H)STAMPATO SU CARTA RICICLATA

ONOFF
ONOFF
A
A
B
R
O OR/L
B
A
C
B B
B
A
A
BBBBBBRRRRRR/LBrBrBrBrBr
BrBr
BrBrBrBr
R/LR/LR/LR/LR/L
B
L
L
L
PP
L
YY
RR
Br
R/LR/LR/L
P/LP/L
R/L
R/L
R/L
R/BR/BL/R
L/YL/Y
Y/R
Y/R
G/Y
G/YG/YG/Y
B/YB/Y
R/L
B/L
B/L
B/L
B/L
B/LY/GY/G
B/L
B/O
L/B
Y/B
W/B
W/BG/BL/B
W/B
W/B
L/BL/B
L/GL/W
L/W
L/R
Br/W
Br/W
R/W
R/W
R/Y
R/Y
G/BG/B
G/B
B/O
B/LB/LB/L
B/LB/LB/LB/L
G/WG/W
Br/WBr/W
R/WR/WBr
OOOO
R
R
Gy
R
LLLL
BBBB
B
BB
B
BB
B
B
B
R
R
W
W
Y
Y
Dg
Dg
Ch
Ch
RW
BrBrBrBr
Br
BWSb
SbSb
Sb
Br
BrB
Br
LgLgR/L
R
R
RR
Gy
B
BWWW
WWW
R
RR
G
G
BB
B
Y/B
R
B
BB
BBBBB
Br
Br
Br
B
B
L/G
B/L
B/W
B/W
B BB
B B BR R R
R RR/LBr BrBr
Br Br
(Gy)
(Gy)B/LGy
W W WB
Gy
B
R
W W W
B R
R,R/Y
G
R
Y/B
R,R/W
Br
R
L/R
(B)
R/YR/WBr/WL/G
Br/W ,Br
L/W
(B)
(B) Br
BrL/Y
Y/R
G/YBr
B B
BrBrL/YY/W
(B) (B)B B
GG/Y
RR/LR
LgW/B
(B)
B Gy Br R
W/BB/LL Y
PG/WB/YR/BLgG/YWBr/WOL/RY/BB/OL/BSbY/R
L/Y P/LY/G
(Gy)R/LR/B
R/LB/Y
R/WR/L
R/W,BrP/L
R/L R/L(B)
(B) (B)
(L)
(L) (B)
BR/L
L B
R/L
R/LR/LR/LR/L B/L B/LB/L B/L B/LB/LB/LL L L L B B B BBrBrBrBr
B/LBr/W
B/LG/W
L YB/L
B/LP L
B/LY/GL
(B)
(B)B/OB
B
B
SbW/BSb
SbG/B
L/G,L/W
L/BBrG/B
G/BBB B
(B)
(B)L/BB
B
BBr Br
Br Br
Br
B
B
L Y
(B)
(B)
(B)
(B)
(B)
G B
Ch
\fg
Y
BB R W
Br
R
B
W
B/WR
WCh \fgY B
BrR/WB W
WR250F/WR250FF 2015
SCHALTPLANWR250F/WR250FF 2015
SCHEMA ELETTRICOWR250F/WR250FF 2015
DIAGRAMA ELÉCTRICO
2GB-28199-40_W.D.indd 12014/08/27 14:39:54

ONOFF
ONOFF
B
A
A
A
A
B
B
A
C
(Gy)
(Gy)
(B)
(B)
(B)
(B) (B)
(B)
(Gy)
(B)
(B) (B)
(L)
(L) (B)
(B)
(B)
(B)
(B)
(B)
(B)
(B)
(B)
(B)
,
,
,
,
,
WR250F/WR250FF 2015
SCHALTPLANWR250F/WR250FF 2015
SCHEMA ELETTRICOWR250F/WR250FF 2015
DIAGRAMA ELÉCTRICO
2GB-28199-40_W.D.indd 22014/08/27 14:39:54
