SISTEMA DELLA POMPA DEL CARBURANTE
9-63
1. Connettore giunto
2. Connettore giunto
9. Batteria
10.Terra telaio
11.Relè del motorino di avviamento
12.Fusibile principale
22.ECU (unità di controllo motore)
26.Pompa del carburante
30.Connettore giunto
36.Interruttore di arresto motore
48.Terra telaio

SISTEMA DELLA POMPA DEL CARBURANTE
9-64
HAS2GB3382RICERCA GUASTI
La pompa del carburante non funziona.
NOTA
Prima di risolvere il guasto, togliere i seguenti componenti.
1. Sella
2. Fianchetto (sinistro/destro)
3. Presa d’aria (sinistra/destra)
4. Serbatoio del carburante
1. Controllare i fusibili.
Fare riferimento a “CONTROLLO
FUSIBILI” a pagina 9-74.NO OK 
Sostituire il/i fusibile/i.
OK 
2. Controllare la batteria.
Fare riferimento a “CONTROLLO E
CARICA DELLA BATTERIA” a pa-
gina 9-75.NO OK 
• Pulire i terminali della batteria.
• Ricaricare o sostituire la batteria.
OK 
3. Controllare l’interruttore di arresto
motore.
Fare riferimento a “CONTROLLO
DEGLI INTERRUTTORI” a pagina
9-70.NO OK 
Sostituire l’interruttore di arresto motore.
OK 
4. Controllare la pressione del carbu-
rante.
Fare riferimento a “CONTROLLO
DELLA PRESSIONE DEL CARBU-
RANTE” a pagina 8-5.NO OK 
Sostituire la pompa del carburante.
OK 
5. Controllare i collegamenti del
cablaggio elettrico per il sistema
della pompa del carburante.
Fare riferimento a “DIAGRAMMA
DEI CIRCUITI” a pagina 9-62.NO OK 
Collegare correttamente o riparare il
cablaggio del sistema della pompa del car-
burante.
OK 
Sostituire l’ECU.

SISTEMA DELLA POMPA DEL CARBURANTE
9-65

COMPONENTI ELETTRICI
9-66
HAS2GB3383

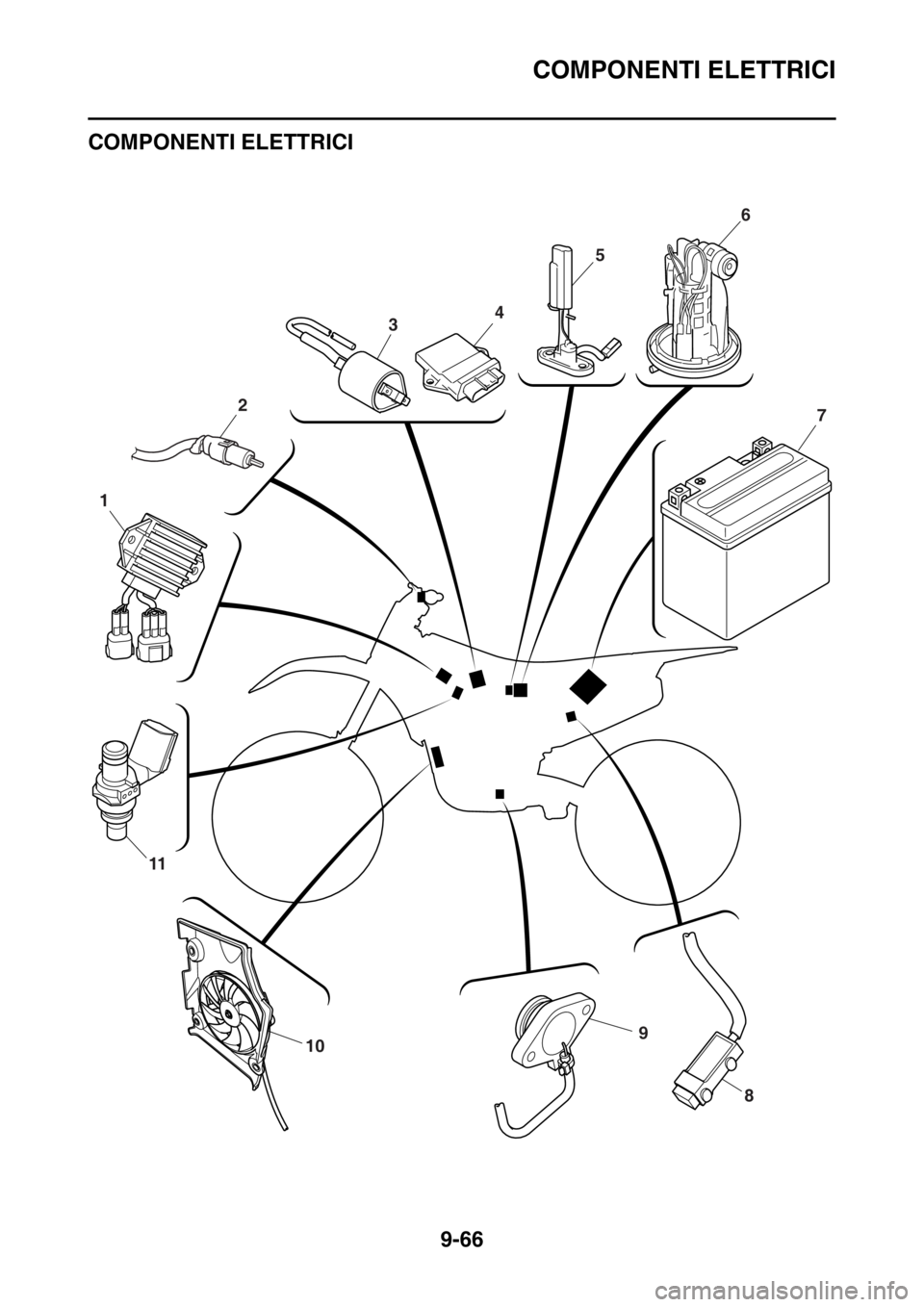

COMPONENTI ELETTRICI
HAS2GB3384
910
11
1
3
2
456
7
8

COMPONENTI ELETTRICI
9-67
1. Raddrizzatore/regolatore
2. Interruttore della frizione
3. Bobina di accensione
4. ECU (unità di controllo motore)
5. Sensore livello carburante
6. Pompa del carburante
7. Batteria
8. Resistenza
9. Interruttore folle
10.Motorino ventola radiatore
11.Iniettore

COMPONENTI ELETTRICI
9-68
12
1110
2
3
1
6
7
4
5
8
9

COMPONENTI ELETTRICI
9-69

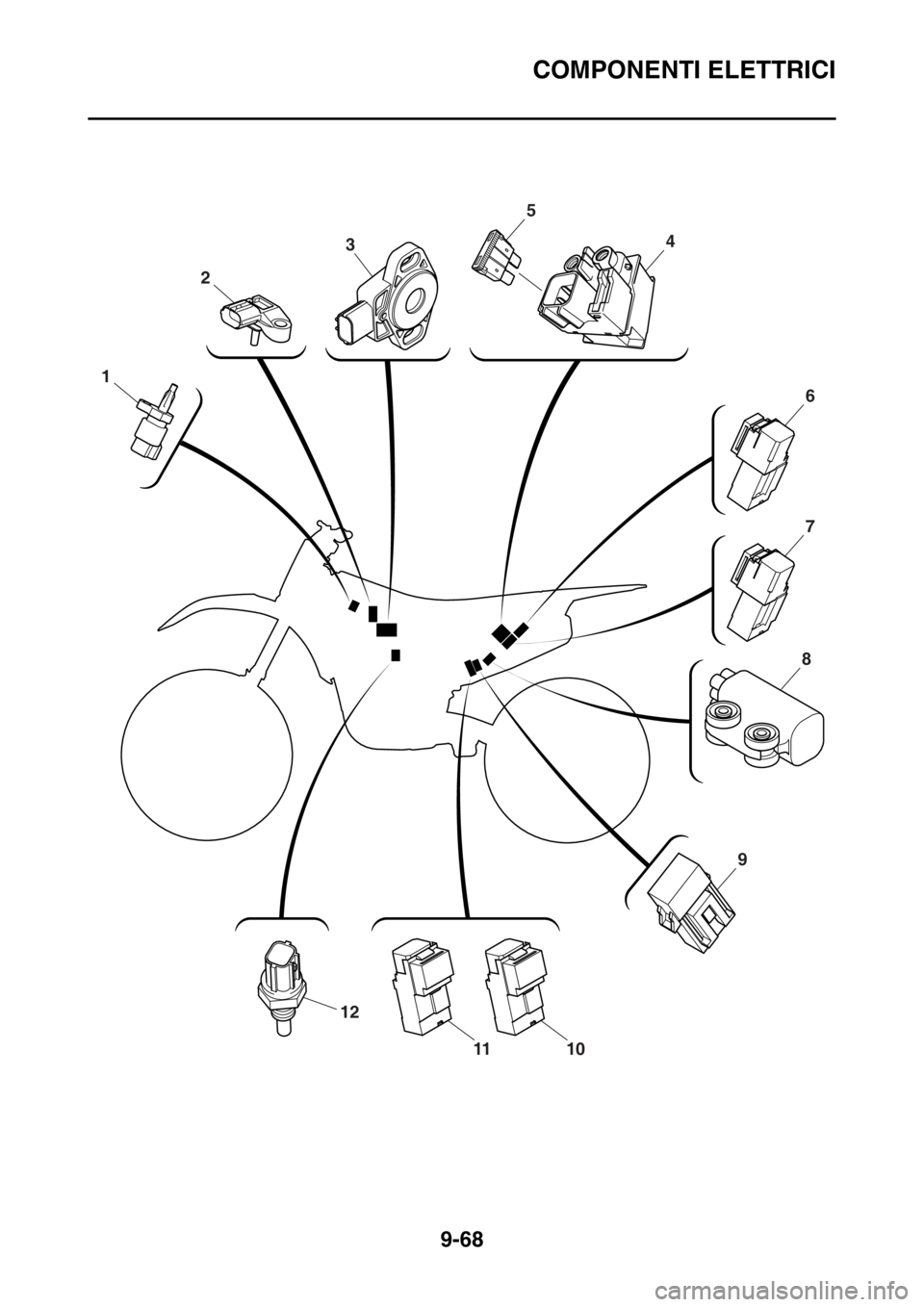

1. Sensore temperatura aria di aspirazione
2. Sensore pressione aria di aspirazione
3. Sensore posizione acceleratore
4. Relè del motorino di avviamento
5. Fusibile principale
6. Relè faro
7. Relè di interruzione del circuito di avviamen-
to
8. Sensore angolo d’inclinazione
9. Fusibile motorino ventola radiatore
10.Relè motorino ventola radiatore
11.Relè principale
12.Sensore temperatura liquido refrigerante

COMPONENTI ELETTRICI
9-70

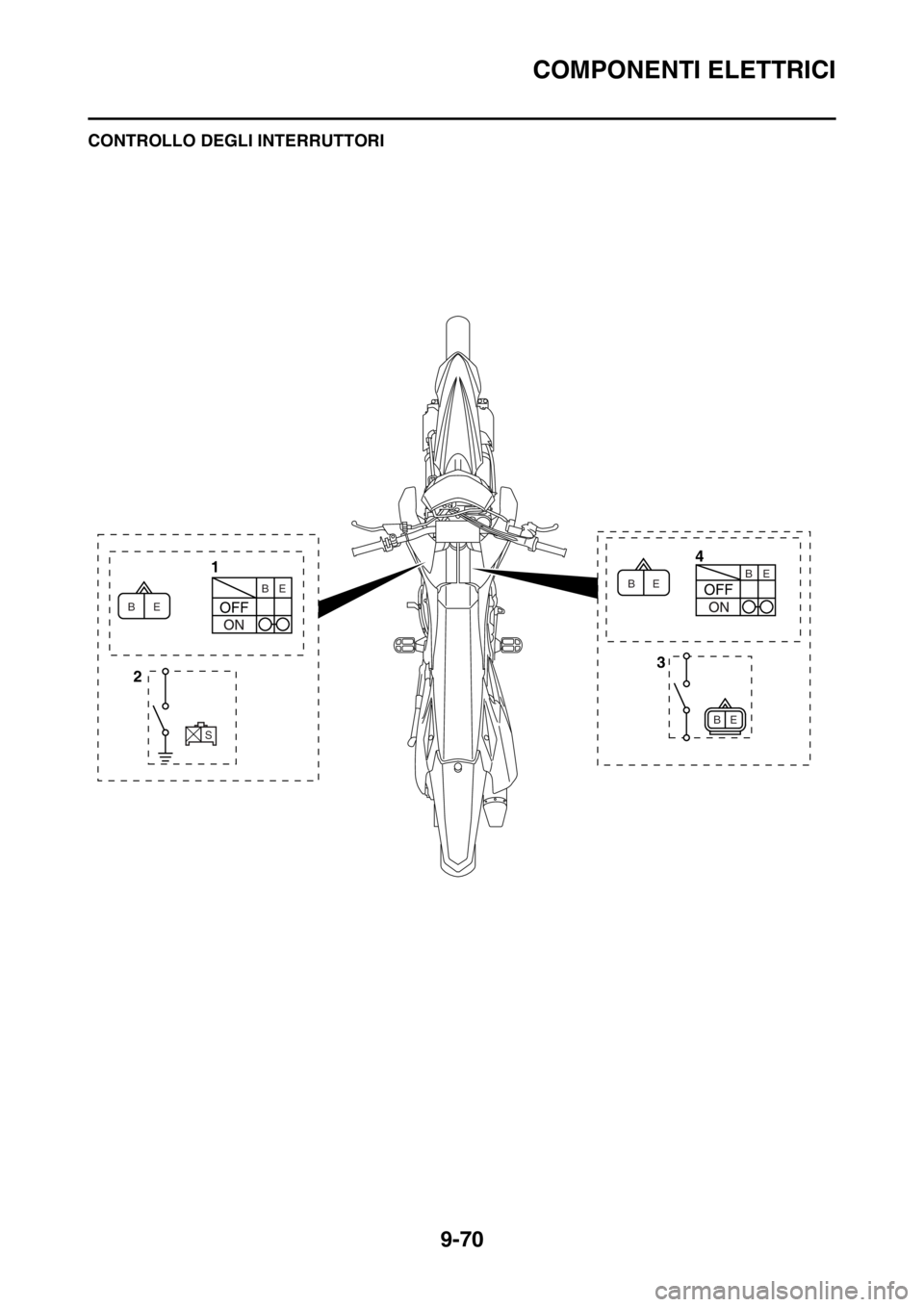

HAS2GB3385CONTROLLO DEGLI INTERRUTTORI
4
1
3
2
E B
S
E B
E BE
E BB

COMPONENTI ELETTRICI
9-71
1. Interruttore arresto motore
2. Interruttore marcia in folle
3. Interruttore della frizione
4. Interruttore di avviamento

COMPONENTI ELETTRICI
9-72
Controllare la continuità di ogni interruttore con un tester tascabile. Se la lettura della continuità è er-
rata, controllare i collegamenti del cablaggio e, se necessario, sostituire l’interruttore.
ECA
ATTENZIONE
Non inserire mai i puntali del tester negli slot del terminale del connettore “1”. Inserire sempre
i puntali dal lato opposto del connettore, facendo attenzione a non allentare o danneggiare i
cavi.
NOTA
• Prima di controllare la continuità, impostare l'intervallo del tester tascabile su “ 1” prima di effet-
tuare una regolazione “0”.
• Quando si controlla la continuità, alternare alcune volte le posizioni degli interruttori.
Le connessioni terminali dell'interruttore sono illustrate nel diagramma dei collegamenti seguente.
Le posizioni “a” degli interruttori sono riportate nella colonna all’estrema sinistra, mentre i colori dei
cavi degli interruttori sono indicati nella prima riga nella figura degli interruttori.
NOTA
“ ” indica la continuità fra terminali dell’interruttore (cioè, un circuito chiuso a ciascuna po-
sizione interruttore).
La figura di esempio in basso mostra quanto segue.
Vi è continuità tra rosso e marrone quando l’interruttore è su “ON”.Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
a
