YAMAHA WR 250F 2016 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2016, Model line: WR 250F, Model: YAMAHA WR 250F 2016Pages: 444, PDF Dimensioni: 14.18 MB
Page 421 of 444
COMPONENTI ELETTRICI
9-79
Relè di interruzione del circuito di avvia-
mento
Relè faro
Relè motorino ventola radiatore

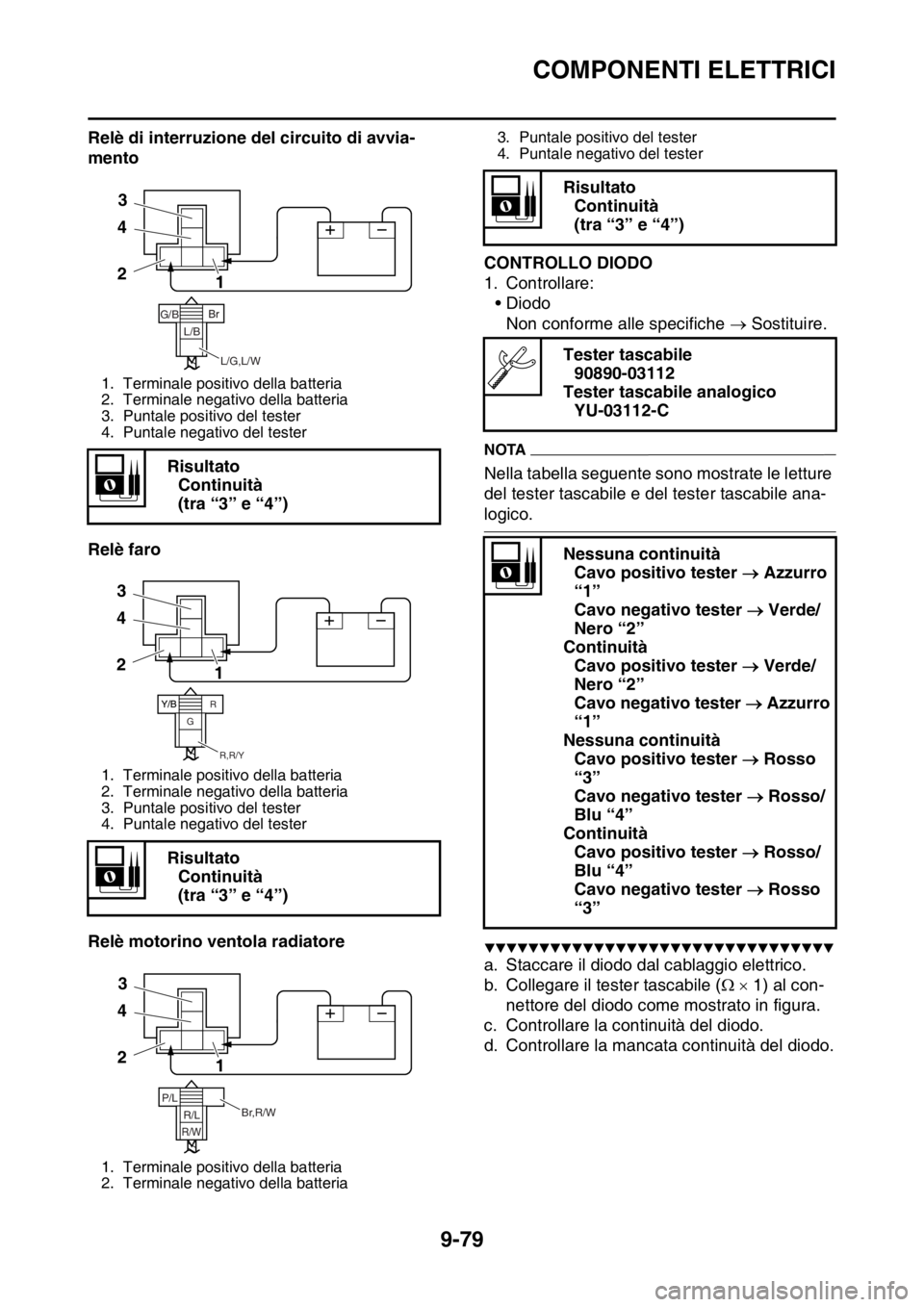

HAS2GB3389CONTROLLO DIODO
1. Controllare:
• Diodo
Non conforme alle specifiche Sostituire.
NOTA
Nella tabella seguente sono mostrate le letture
del tester tascabile e del tester tascabile ana-
logico.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Staccare il diodo dal cablaggio elettrico.
b. Collegare il tester tascabile ( 1) al con-
nettore del diodo come mostrato in figura.
c. Controllare la continuità del diodo.
d. Controllare la mancata continuità del diodo.
1. Terminale positivo della batteria
2. Terminale negativo della batteria
3. Puntale positivo del tester
4. Puntale negativo del tester
Risultato
Continuità
(tra “3” e “4”)
1. Terminale positivo della batteria
2. Terminale negativo della batteria
3. Puntale positivo del tester
4. Puntale negativo del tester
Risultato
Continuità
(tra “3” e “4”)
1. Terminale positivo della batteria
2. Terminale negativo della batteria
1 23
4
G/B
L/B
L/G,L/W
1 23
4
R,R/Y
GR
1 23
4
P/L
R/L
R/W
Br,R/W
3. Puntale positivo del tester
4. Puntale negativo del tester
Risultato
Continuità
(tra “3” e “4”)
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
Nessuna continuità
Cavo positivo tester Azzurro
“1”
Cavo negativo tester Verde/
Nero “2”
Continuità
Cavo positivo tester Verde/
Nero “2”
Cavo negativo tester Azzurro
“1”
Nessuna continuità
Cavo positivo tester Rosso
“3”
Cavo negativo tester Rosso/
Blu “4”
Continuità
Cavo positivo tester Rosso/
Blu “4”
Cavo negativo tester Rosso
“3”
Page 422 of 444
COMPONENTI ELETTRICI
9-80
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3390CONTROLLO LUNGHEZZA DELLA SCIN-
TILLA
1. Controllare:
• Lunghezza della scintilla
Non conforme alle specifiche Eseguire la
procedura di risoluzione dei guasti al siste-
ma d’accensione, a partire dal passo 4.
Fare riferimento a “RICERCA GUASTI” a
pagina 9-4.
NOTA
Se la lunghezza della scintilla rientra nelle
specifiche, il circuito del sistema d’accensione
funziona normalmente.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere la calotta della candela dalla
candela.
b. Collegare il tester dell’accensione “1” come
mostrato.c. Premere l’interruttore arresto motore.
d. Misurare la lunghezza della scintilla “a”.
e. Far girare il motore premendo l’interruttore
avviamento e aumentare gradualmente la
distanza tra gli elettrodi fino a provocare una
mancata accensione.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3391CONTROLLO CAPPUCCIO CANDELA
1. Togliere:
• Cappuccio della candela
(dal cavo della candela)
2. Controllare:
• Resistenza del cappuccio della candela
Non conforme alle specifiche Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 1k) al cap-
puccio della candela.
b. Misurare la resistenza del cappuccio della
candela.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3392CONTROLLO BOBINA ACCENSIONE
1. Scollegare:
• Terminale bobina di accensione
(dal cablaggio elettrico secondario)
• Cappuccio della candela
(dalla bobina di accensione)
2. Controllare:
• Resistenza bobina primaria
Non conforme alle specifiche Sostituire. Distanza minima scintilla
6.0 mm (0.24 in)
Dispositivo di controllo accensio-
ne
90890-06754
Dispositivo di controllo candele
Oppama pet-4000
YM-34487
2. Cappuccio candela
2
1
4
3
R Sb
G/B R/L
Reesistenza
10.00 k
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
Resistenza avvolgimento prima-
rio
2.16–2.64
Page 423 of 444
COMPONENTI ELETTRICI
9-81
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

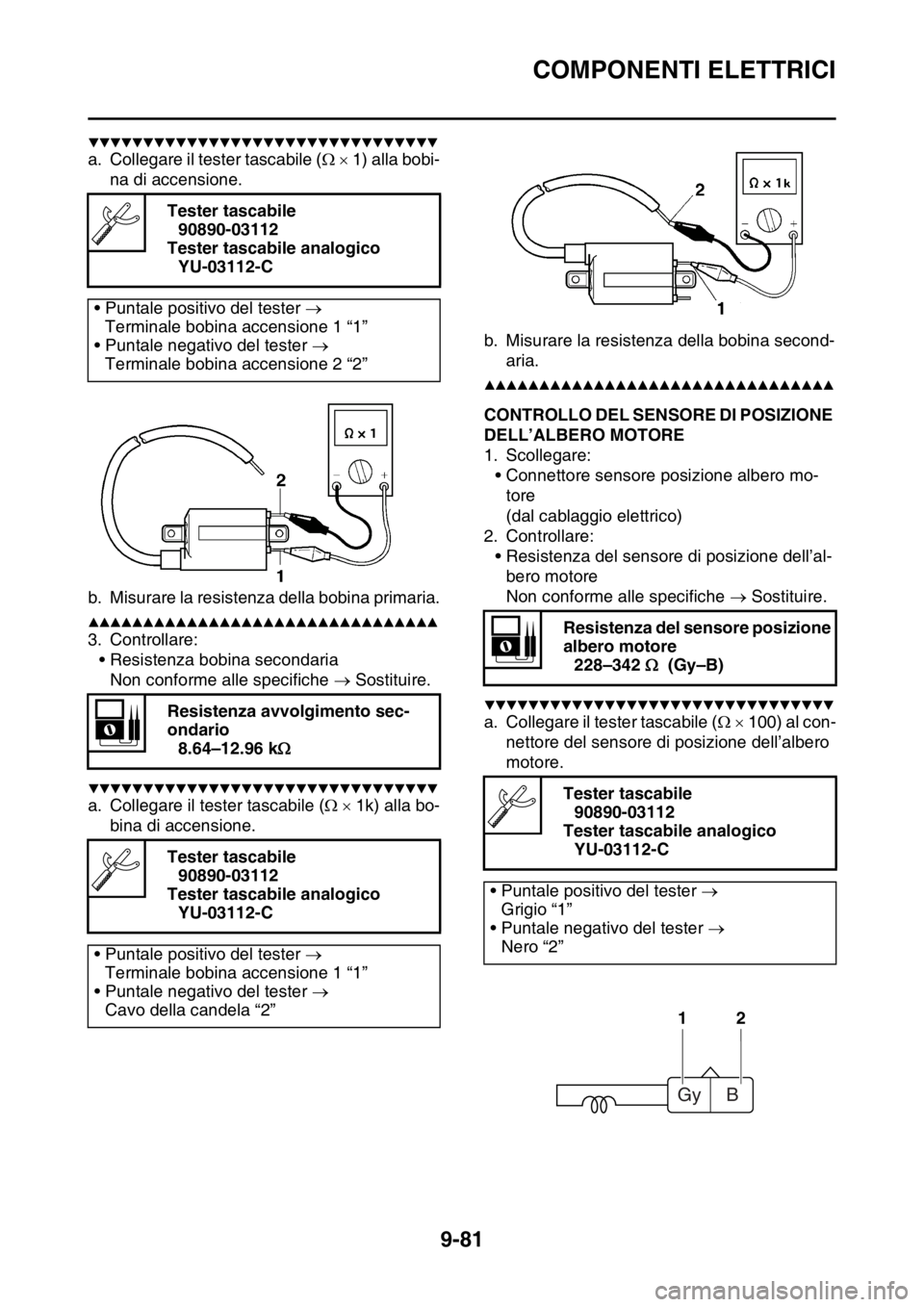

a. Collegare il tester tascabile ( 1) alla bobi-
na di accensione.
b. Misurare la resistenza della bobina primaria.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Controllare:
• Resistenza bobina secondaria
Non conforme alle specifiche Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 1k) alla bo-
bina di accensione.b. Misurare la resistenza della bobina second-
aria.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3393CONTROLLO DEL SENSORE DI POSIZIONE
DELL’ALBERO MOTORE
1. Scollegare:
• Connettore sensore posizione albero mo-
tore
(dal cablaggio elettrico)
2. Controllare:
• Resistenza del sensore di posizione dell’al-
bero motore
Non conforme alle specifiche Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 100) al con-
nettore del sensore di posizione dell’albero
motore. Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester
Terminale bobina accensione 1 “1”
• Puntale negativo del tester
Terminale bobina accensione 2 “2”
Resistenza avvolgimento sec-
ondario
8.64–12.96 k
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester
Terminale bobina accensione 1 “1”
• Puntale negativo del tester
Cavo della candela “2”
Resistenza del sensore posizione
albero motore
228–342 (Gy–B)
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester
Grigio “1”
• Puntale negativo del tester
Nero “2”
12
Gy B
Page 424 of 444
COMPONENTI ELETTRICI
9-82
b. Misurare la resistenza del sensore di po-
sizione dell’albero motore.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

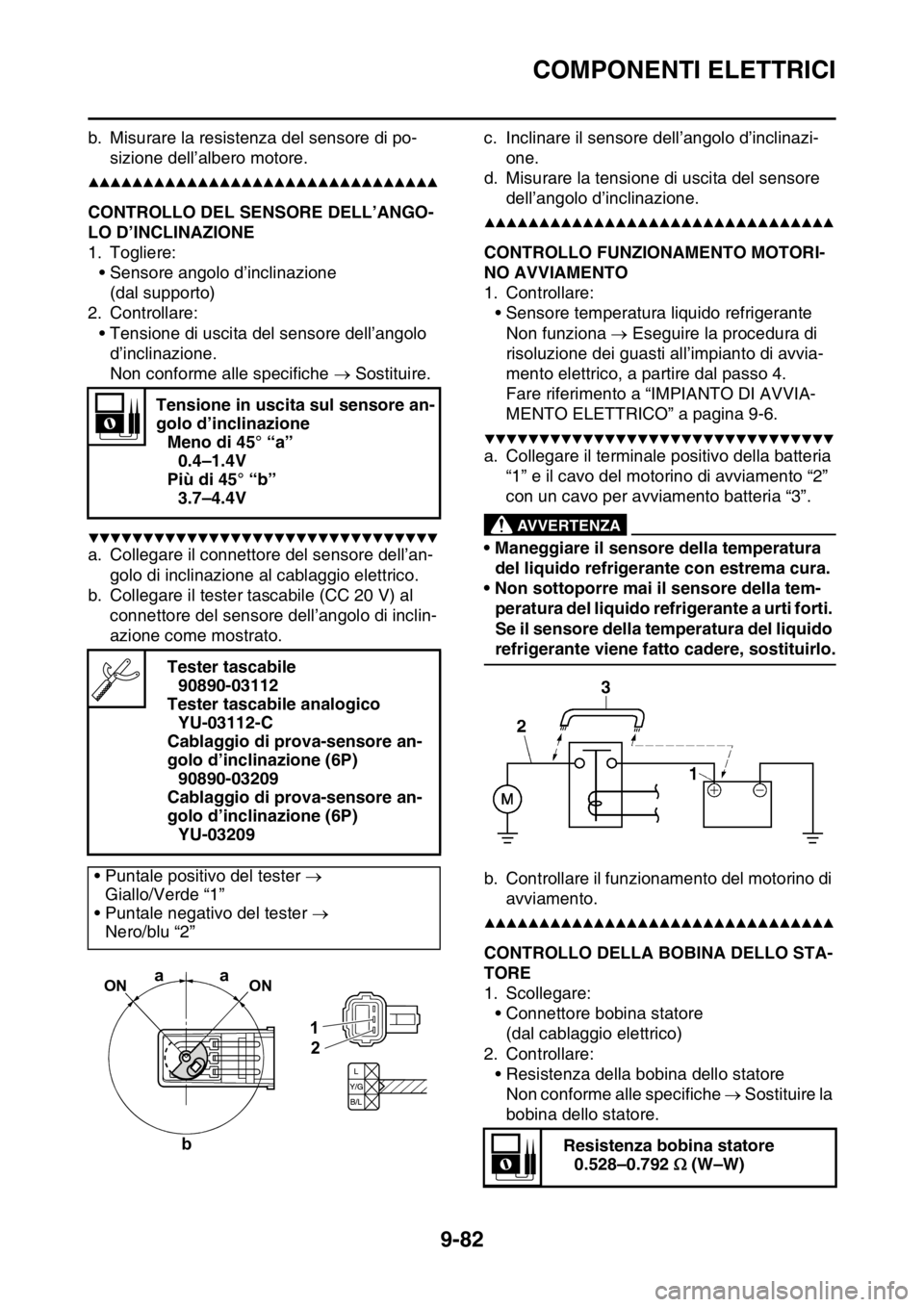

HAS2GB3394CONTROLLO DEL SENSORE DELL’ANGO-
LO D’INCLINAZIONE
1. Togliere:
• Sensore angolo d’inclinazione
(dal supporto)
2. Controllare:
• Tensione di uscita del sensore dell’angolo
d’inclinazione.
Non conforme alle specifiche Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il connettore del sensore dell’an-
golo di inclinazione al cablaggio elettrico.
b. Collegare il tester tascabile (CC 20 V) al
connettore del sensore dell’angolo di inclin-
azione come mostrato.c. Inclinare il sensore dell’angolo d’inclinazi-
one.
d. Misurare la tensione di uscita del sensore
dell’angolo d’inclinazione.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3395CONTROLLO FUNZIONAMENTO MOTORI-
NO AVVIAMENTO
1. Controllare:
• Sensore temperatura liquido refrigerante
Non funziona Eseguire la procedura di
risoluzione dei guasti all’impianto di avvia-
mento elettrico, a partire dal passo 4.
Fare riferimento a “IMPIANTO DI AVVIA-
MENTO ELETTRICO” a pagina 9-6.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il terminale positivo della batteria
“1” e il cavo del motorino di avviamento “2”
con un cavo per avviamento batteria “3”.
EWA
AVVERTENZA
• Maneggiare il sensore della temperatura
del liquido refrigerante con estrema cura.
• Non sottoporre mai il sensore della tem-
peratura del liquido refrigerante a urti forti.
Se il sensore della temperatura del liquido
refrigerante viene fatto cadere, sostituirlo.
b. Controllare il funzionamento del motorino di
avviamento.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS28150CONTROLLO DELLA BOBINA DELLO STA-
TORE
1. Scollegare:
• Connettore bobina statore
(dal cablaggio elettrico)
2. Controllare:
• Resistenza della bobina dello statore
Non conforme alle specifiche Sostituire la
bobina dello statore. Tensione in uscita sul sensore an-
golo d’inclinazione
Meno di 45° “a”
0.4–1.4V
Più di 45° “b”
3.7–4.4V
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
Cablaggio di prova-sensore an-
golo d’inclinazione (6P)
90890-03209
Cablaggio di prova-sensore an-
golo d’inclinazione (6P)
YU-03209
• Puntale positivo del tester
Giallo/Verde “1”
• Puntale negativo del tester
Nero/blu “2”
2 1
aa
bON ON
Resistenza bobina statore
0.528–0.792 (W–W)
Page 425 of 444
COMPONENTI ELETTRICI
9-83
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 1) al con-
nettore bobina statore come mostrato in fig-
ura.
b. Misurare la resistenza della bobina dello
statore.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

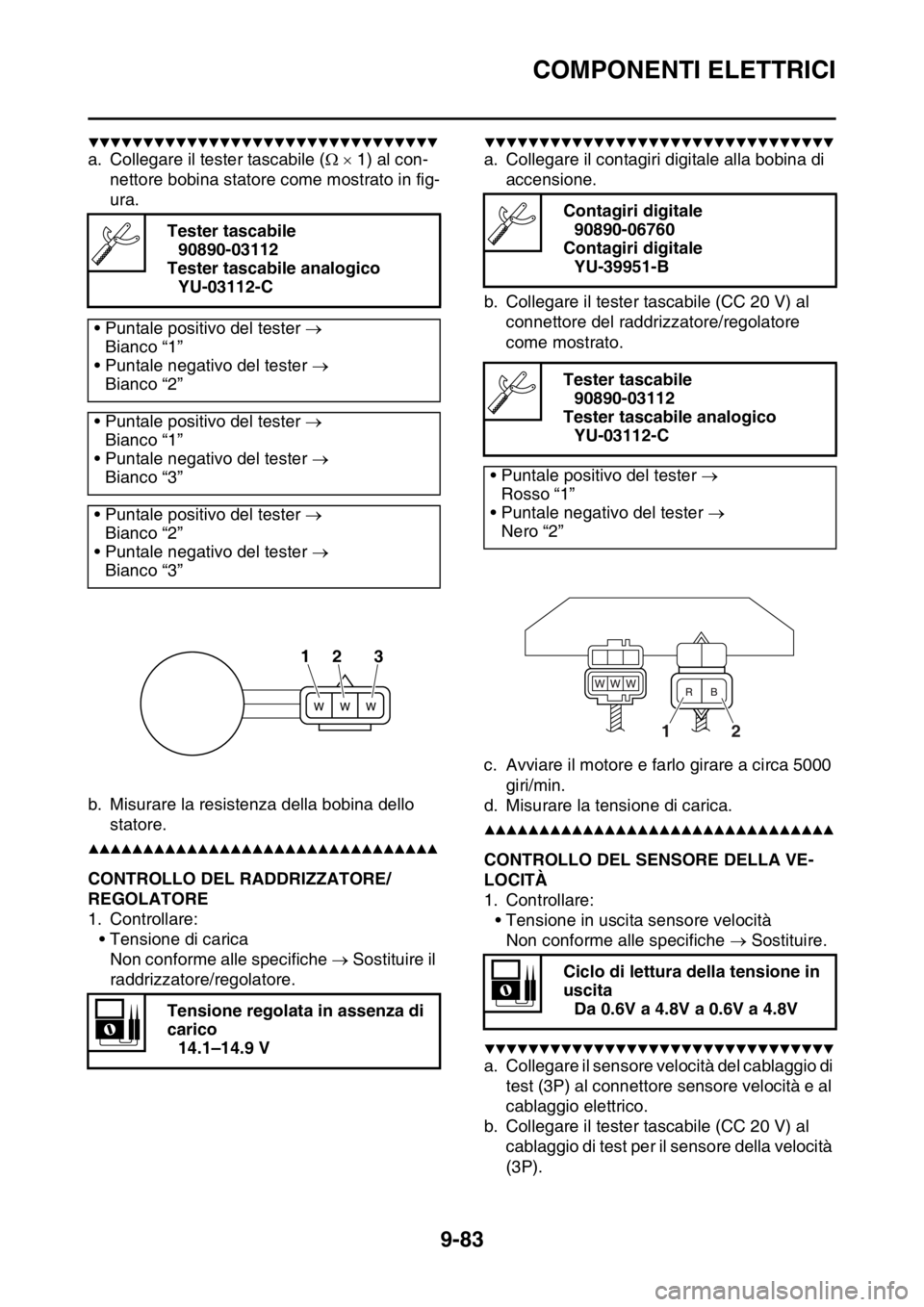

HAS2GB3396CONTROLLO DEL RADDRIZZATORE/
REGOLATORE
1. Controllare:
• Tensione di carica
Non conforme alle specifiche Sostituire il
raddrizzatore/regolatore.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il contagiri digitale alla bobina di
accensione.
b. Collegare il tester tascabile (CC 20 V) al
connettore del raddrizzatore/regolatore
come mostrato.
c. Avviare il motore e farlo girare a circa 5000
giri/min.
d. Misurare la tensione di carica.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3397CONTROLLO DEL SENSORE DELLA VE-
LOCITÀ
1. Controllare:
• Tensione in uscita sensore velocità
Non conforme alle specifiche Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il sensore velocità del cablaggio di
test (3P) al connettore sensore velocità e al
cablaggio elettrico.
b. Collegare il tester tascabile (CC 20 V) al
cablaggio di test per il sensore della velocità
(3P). Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester
Bianco “1”
• Puntale negativo del tester
Bianco “2”
• Puntale positivo del tester
Bianco “1”
• Puntale negativo del tester
Bianco “3”
• Puntale positivo del tester
Bianco “2”
• Puntale negativo del tester
Bianco “3”
Tensione regolata in assenza di
carico
14.1–14.9 V
123
Contagiri digitale
90890-06760
Contagiri digitale
YU-39951-B
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester
Rosso “1”
• Puntale negativo del tester
Nero “2”
Ciclo di lettura della tensione in
uscita
Da 0.6V a 4.8V a 0.6V a 4.8V
12
Page 426 of 444
COMPONENTI ELETTRICI
9-84
c. Premere l’interruttore avviamento.
d. Sollevare la ruota anteriore e ruotarla lenta-
mente.
e. Misurare la tensione (CC 5 V) del bianco e
del nero/bianco. Facendo ruotare lenta-
mente la ruota anteriore, la tensione si alter-
na tra 0 V e 5 V.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

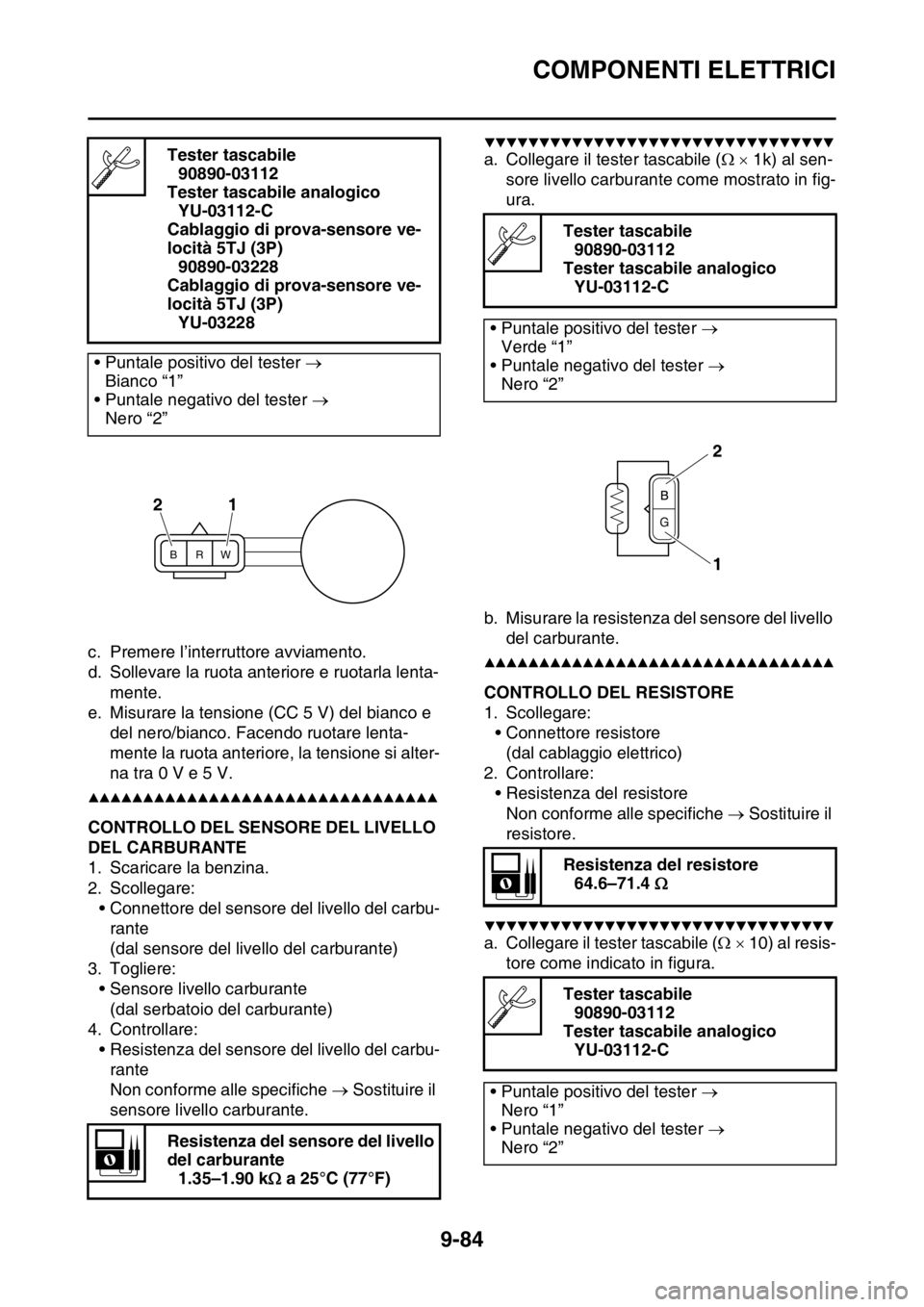

HAS2GB3398CONTROLLO DEL SENSORE DEL LIVELLO
DEL CARBURANTE
1. Scaricare la benzina.
2. Scollegare:
• Connettore del sensore del livello del carbu-
rante
(dal sensore del livello del carburante)
3. Togliere:
• Sensore livello carburante
(dal serbatoio del carburante)
4. Controllare:
• Resistenza del sensore del livello del carbu-
rante
Non conforme alle specifiche Sostituire il
sensore livello carburante.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 1k) al sen-
sore livello carburante come mostrato in fig-
ura.
b. Misurare la resistenza del sensore del livello
del carburante.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3399CONTROLLO DEL RESISTORE
1. Scollegare:
• Connettore resistore
(dal cablaggio elettrico)
2. Controllare:
• Resistenza del resistore
Non conforme alle specifiche Sostituire il
resistore.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 10) al resis-
tore come indicato in figura. Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
Cablaggio di prova-sensore ve-
locità 5TJ (3P)
90890-03228
Cablaggio di prova-sensore ve-
locità 5TJ (3P)
YU-03228
• Puntale positivo del tester
Bianco “1”
• Puntale negativo del tester
Nero “2”
Resistenza del sensore del livello
del carburante
1.35–1.90 k a 25°C (77°F)
BRW
21
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester
Verde “1”
• Puntale negativo del tester
Nero “2”
Resistenza del resistore
64.6–71.4
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester
Nero “1”
• Puntale negativo del tester
Nero “2”
1
2
Page 427 of 444
COMPONENTI ELETTRICI
9-85
b. Misurare la resistenza del resistore.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

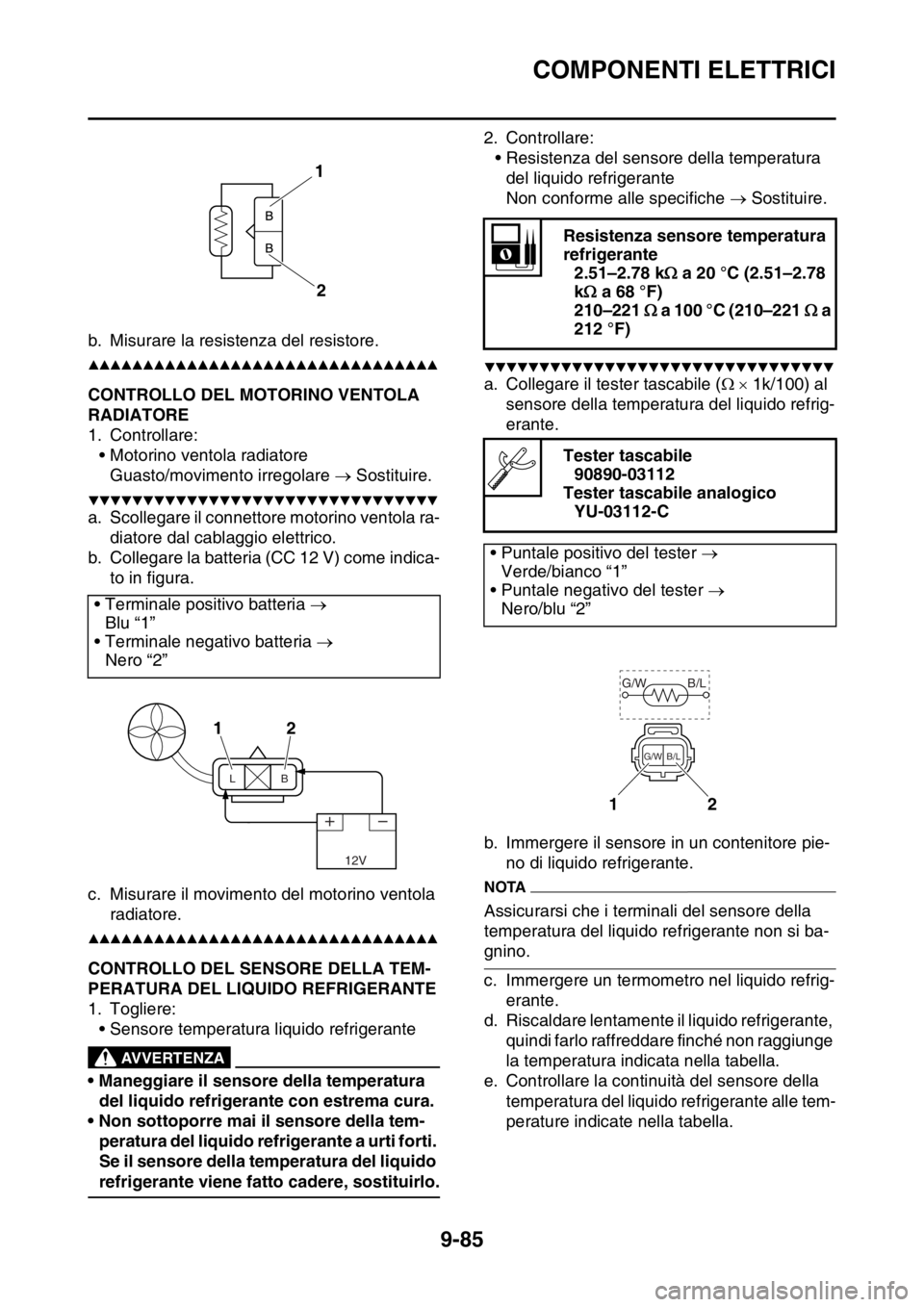

HAS2GB3400CONTROLLO DEL MOTORINO VENTOLA
RADIATORE
1. Controllare:
• Motorino ventola radiatore
Guasto/movimento irregolare Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Scollegare il connettore motorino ventola ra-
diatore dal cablaggio elettrico.
b. Collegare la batteria (CC 12 V) come indica-
to in figura.
c. Misurare il movimento del motorino ventola
radiatore.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3401CONTROLLO DEL SENSORE DELLA TEM-
PERATURA DEL LIQUIDO REFRIGERANTE
1. Togliere:
• Sensore temperatura liquido refrigerante
EWA
AVVERTENZA
• Maneggiare il sensore della temperatura
del liquido refrigerante con estrema cura.
• Non sottoporre mai il sensore della tem-
peratura del liquido refrigerante a urti forti.
Se il sensore della temperatura del liquido
refrigerante viene fatto cadere, sostituirlo.2. Controllare:
• Resistenza del sensore della temperatura
del liquido refrigerante
Non conforme alle specifiche Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

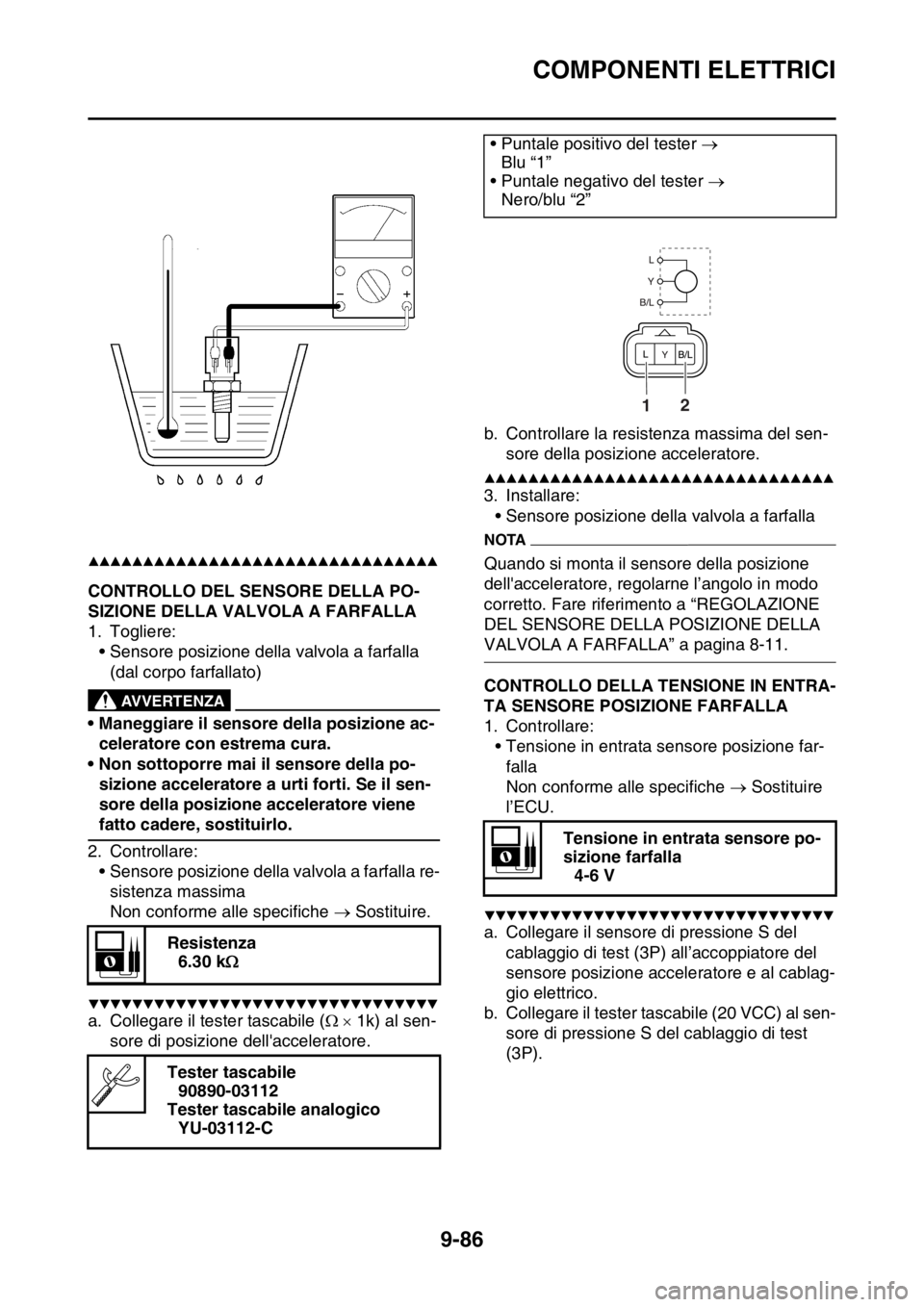

a. Collegare il tester tascabile ( 1k/100) al
sensore della temperatura del liquido refrig-
erante.
b. Immergere il sensore in un contenitore pie-
no di liquido refrigerante.
NOTA
Assicurarsi che i terminali del sensore della
temperatura del liquido refrigerante non si ba-
gnino.
c. Immergere un termometro nel liquido refrig-
erante.
d. Riscaldare lentamente il liquido refrigerante,
quindi farlo raffreddare finché non raggiunge
la temperatura indicata nella tabella.
e. Controllare la continuità del sensore della
temperatura del liquido refrigerante alle tem-
perature indicate nella tabella. • Terminale positivo batteria
Blu “1”
• Terminale negativo batteria
Nero “2”
1
2
12
12V
LB
Resistenza sensore temperatura
refrigerante
2.51–2.78 k a 20 °C (2.51–2.78
k a 68 °F)
210–221 a 100 °C (210–221 a
212 °F)
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester
Verde/bianco “1”
• Puntale negativo del tester
Nero/blu “2”
12
G/W B/L
B/L G/W
Page 428 of 444
COMPONENTI ELETTRICI
9-86
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3402CONTROLLO DEL SENSORE DELLA PO-
SIZIONE DELLA VALVOLA A FARFALLA
1. Togliere:
• Sensore posizione della valvola a farfalla
(dal corpo farfallato)
EWA
AVVERTENZA
• Maneggiare il sensore della posizione ac-
celeratore con estrema cura.
• Non sottoporre mai il sensore della po-
sizione acceleratore a urti forti. Se il sen-
sore della posizione acceleratore viene
fatto cadere, sostituirlo.
2. Controllare:
• Sensore posizione della valvola a farfalla re-
sistenza massima
Non conforme alle specifiche Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 1k) al sen-
sore di posizione dell'acceleratore.b. Controllare la resistenza massima del sen-
sore della posizione acceleratore.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Installare:
• Sensore posizione della valvola a farfalla
NOTA
Quando si monta il sensore della posizione
dell'acceleratore, regolarne l’angolo in modo
corretto. Fare riferimento a “REGOLAZIONE
DEL SENSORE DELLA POSIZIONE DELLA
VALVOLA A FARFALLA” a pagina 8-11.
HAS2GB3403CONTROLLO DELLA TENSIONE IN ENTRA-
TA SENSORE POSIZIONE FARFALLA
1. Controllare:
• Tensione in entrata sensore posizione far-
falla
Non conforme alle specifiche Sostituire
l’ECU.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il sensore di pressione S del
cablaggio di test (3P) all’accoppiatore del
sensore posizione acceleratore e al cablag-
gio elettrico.
b. Collegare il tester tascabile (20 VCC) al sen-
sore di pressione S del cablaggio di test
(3P). Resistenza
6.30 k
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester
Blu “1”
• Puntale negativo del tester
Nero/blu “2”
Tensione in entrata sensore po-
sizione farfalla
4-6 V
21
Page 429 of 444
COMPONENTI ELETTRICI
9-87
c. Avviare il motore.
d. Misurare la tensione in entrata sensore po-
sizione acceleratore.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

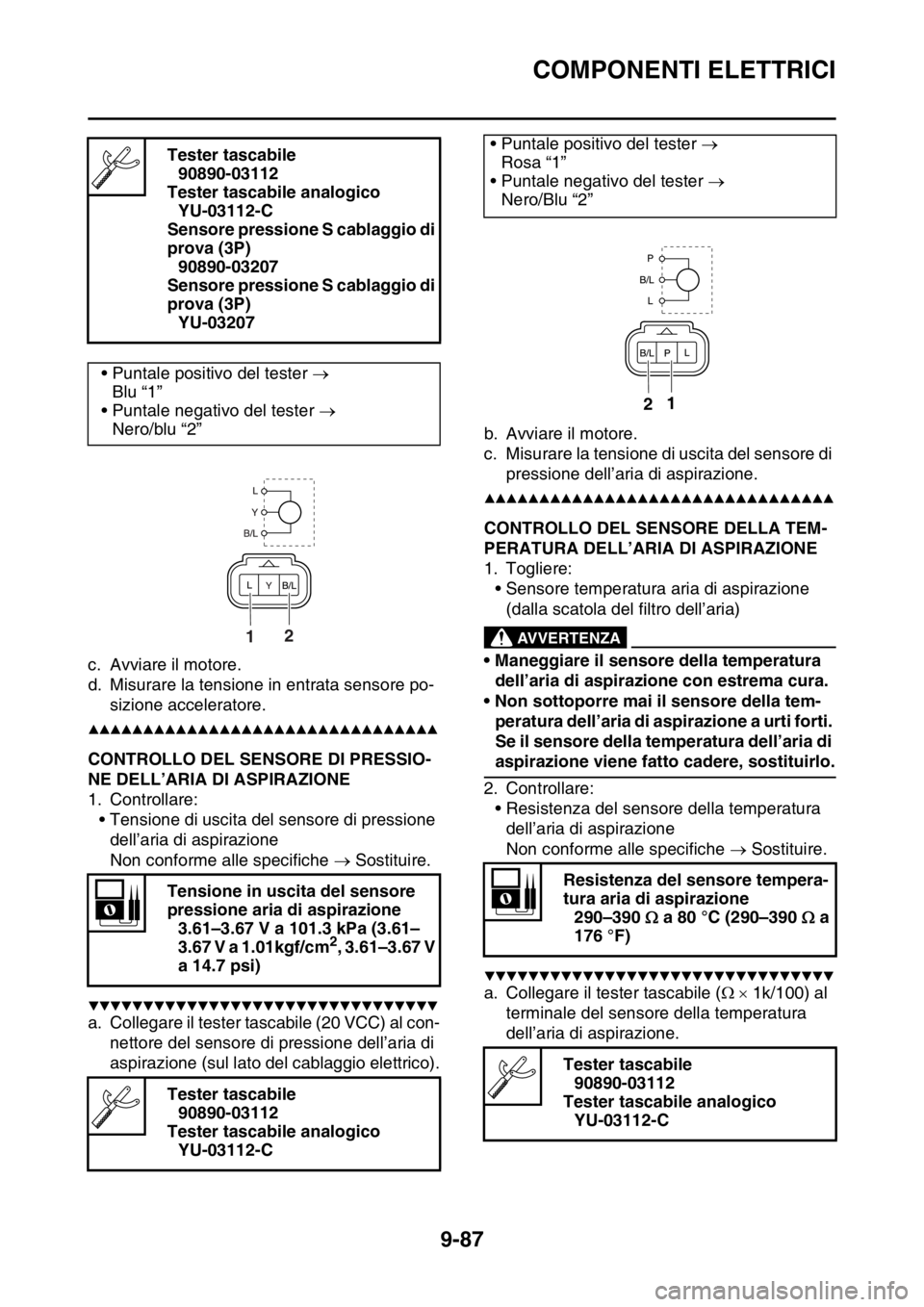

HAS2GB3404CONTROLLO DEL SENSORE DI PRESSIO-
NE DELL’ARIA DI ASPIRAZIONE
1. Controllare:
• Tensione di uscita del sensore di pressione
dell’aria di aspirazione
Non conforme alle specifiche Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile (20 VCC) al con-
nettore del sensore di pressione dell’aria di
aspirazione (sul lato del cablaggio elettrico).b. Avviare il motore.
c. Misurare la tensione di uscita del sensore di
pressione dell’aria di aspirazione.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS2GB3405CONTROLLO DEL SENSORE DELLA TEM-
PERATURA DELL’ARIA DI ASPIRAZIONE
1. Togliere:
• Sensore temperatura aria di aspirazione
(dalla scatola del filtro dell’aria)
EWA
AVVERTENZA
• Maneggiare il sensore della temperatura
dell’aria di aspirazione con estrema cura.
• Non sottoporre mai il sensore della tem-
peratura dell’aria di aspirazione a urti forti.
Se il sensore della temperatura dell’aria di
aspirazione viene fatto cadere, sostituirlo.
2. Controllare:
• Resistenza del sensore della temperatura
dell’aria di aspirazione
Non conforme alle specifiche Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Collegare il tester tascabile ( 1k/100) al
terminale del sensore della temperatura
dell’aria di aspirazione. Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
Sensore pressione S cablaggio di
prova (3P)
90890-03207
Sensore pressione S cablaggio di
prova (3P)
YU-03207
• Puntale positivo del tester
Blu “1”
• Puntale negativo del tester
Nero/blu “2”
Tensione in uscita del sensore
pressione aria di aspirazione
3.61–3.67 V a 101.3 kPa (3.61–
3.67 V a 1.01kgf/cm
2, 3.61–3.67 V
a 14.7 psi)
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
21
• Puntale positivo del tester
Rosa “1”
• Puntale negativo del tester
Nero/Blu “2”
Resistenza del sensore tempera-
tura aria di aspirazione
290–390 a 80 °C (290–390 a
176 °F)
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
12
Page 430 of 444
COMPONENTI ELETTRICI
9-88
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

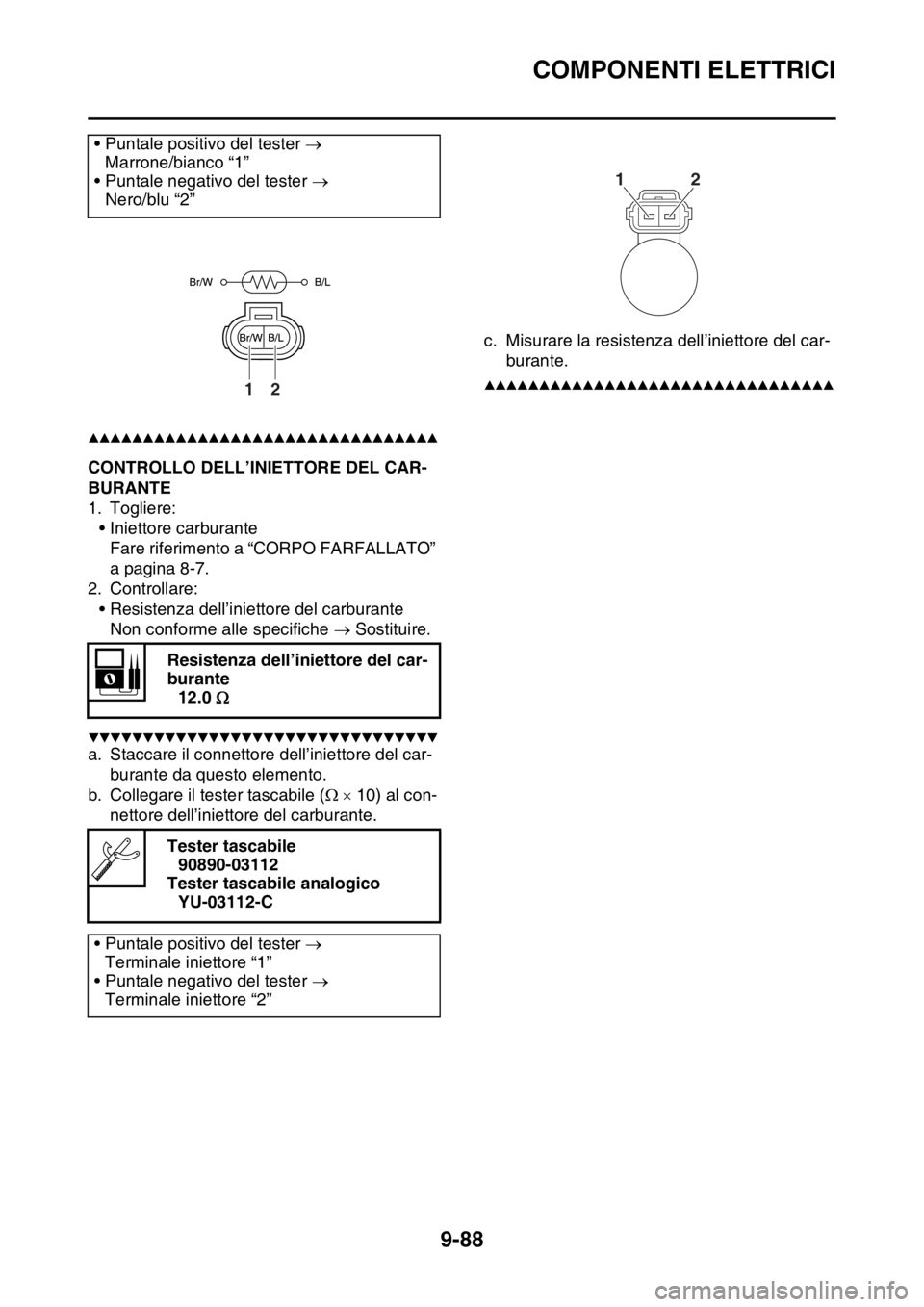

HAS2GB3406CONTROLLO DELL’INIETTORE DEL CAR-
BURANTE
1. Togliere:
• Iniettore carburante
Fare riferimento a “CORPO FARFALLATO”
a pagina 8-7.
2. Controllare:
• Resistenza dell’iniettore del carburante
Non conforme alle specifiche Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Staccare il connettore dell’iniettore del car-
burante da questo elemento.
b. Collegare il tester tascabile ( 10) al con-
nettore dell’iniettore del carburante.c. Misurare la resistenza dell’iniettore del car-
burante.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
• Puntale positivo del tester
Marrone/bianco “1”
• Puntale negativo del tester
Nero/blu “2”
Resistenza dell’iniettore del car-
burante
12.0
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C
• Puntale positivo del tester
Terminale iniettore “1”
• Puntale negativo del tester
Terminale iniettore “2”
12
12
