YAMAHA WR 250F 2016 Manuale duso (in Italian)

PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
2-22
HAS2GB3070
PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
HAS2GB3071MOTORE
Punto di lubrificazione Tipi di lubrificanti
Labbri paraolio
Cuscinetto
O-ring
Filettature e superficie di contatto bullone coperchio albero a camme
Filettature bullone testa cilindro, sedi, rondelle
Steli valvole
Estremità dello stelo della valvola
Superficie esterna alzavalvola
Lobo e perno dell’albero a camme
Superficie superiore alzavalvola
Perno albero motore
Superfici di spinta della testa di biella dell'albero motore
Superficie esterna pistone
Superficie esterna spinotto
Perno contralbero di bilanciamento (sinistro)
Filettature dado equilibratore (a sinistra)
Parti mobili del sistema di decompressione
Albero della girante pompa acqua
Rotori pompa olio (interno ed esterno)
Guarnizione passaggi dell'olio
Albero pompa olio
Ingranaggio pedale e ruota con cricchetto
Albero pedale
Superficie interna ingranaggio folle pedale
Porzione di contatto fra ruota cricchetto e guida delle ruote cricchetto
Filettature dado ingranaggio conduttore della trasmissione primaria e su-
perficie di contatto
Superficie interna e terminale dell'ingranaggio condotto della trasmissione
primaria
Rondella asta di comando frizione
Superficie esterna asta di comando frizione 1
Superficie di spinta asta di comando frizione 1
Superficie esterna asta di comando frizione 2
Superficie esterna albero leva di sgancio
Superficie interna ingranaggi di trasmissione (ruota e pignone) e collare
Ingranaggi di trasmissione (scanalatura forcella innesto cambio)
Scanalature della camma del cambio
LS
E
LS
E
M
M
M
E
M
M
M
E
E
E
M
E
E
E
E
LS
E
M
E
E
M
E
E
E
E
E
E
E
M
E
E

PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
2-23
HAS2GB3072TELAIOForcella innesto cambio e superficie esterna della guida forcella cambio
Albero del cambio
Parti mobili del gruppo della leva del cambio
Albero gruppo smorzatore, superfici di spinta, rondelle
Superficie interna ingranaggio folle dispositivo d’avviamento, superfici di
spinta
Superficie interna ingranaggio conduttore avviamento unidirezionale, su-
perfici di spinta
Guarnizione del coperchio testa cilindroThree bond
No.1215®
Superficie di accoppiamento carterThree bond
No.1215®
Gommino cavo gruppo statoreThree bond
No.1215®
Punto di lubrificazione Tipi di lubrificanti
Cuscinetti superiori (testa di sterzo)
Cuscinetti superiori e coperchio pista cuscinetto (testa di sterzo)
Cuscinetti inferiori e labbro paraolio (testa di sterzo)
Superficie di contatto fra dado e filettature del piantone di sterzo
Cuscinetto perno forcellone
Porzione perno di guida del forcellone (superficie lato collare e cuscinetto
reggispinta)
Porzione perno di guida del forcellone (superficie esterna collare)
Parte perno di guida forcellone (labbro paraolio)
Superficie esterna perno forcellone
Cuscinetto braccio cinematismo e labbro paraolio
Superficie rondella reggispinta braccio cinematismo (entrambi i lati)
Superficie esterna del collare del braccio cinematismo e superficie esterna
del bullone
Filettature bullone braccio cinematismo (lato forcellone)
Cuscinetto braccio di collegamento e labbro paraolio
Superficie esterna del collare del braccio di collegamento e superficie es-
terna del bullone
Superficie esterna del collare del gruppo ammortizzatore posteriore e lab-
bro guarnizione parapolvere (lato superiore)
Cuscinetto del gruppo ammortizzatore posteriore e labbro guarnizione
parapolvere (lato inferiore)
Parte del perno di guida del pedale del freno (superficie esterna dell'O-ring
e del bullone)
Labbro paraolio ruota anteriore
Superficie esterna asse ruota anteriorePunto di lubrificazione Tipi di lubrificanti
E
E
E
E
E
E
LS
LS
LS
LS
M
M
M
M
M
M
M
M
M
M
M
M
M
LS
LS
LS

PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
2-24
Labbro paraolio sensore velocità
Labbro paraolio ruota posteriore
Superficie esterna asse ruota posteriore
Porzione perno di guida del cavalletto laterale e superficie esterna collare
Porzione di contatto della leva freno (pompa freno anteriore)
Superficie esterna bullone leva freno anteriore
Superficie di scorrimento della leva della frizione e superficie esterna del
bullone
Labbro in gomma del regolatore della leva della frizione
Estremità cavo frizione (lato leva frizione)
Superficie interna guida tubo (manopola acceleratore) ed estremità del
cavo dell'acceleratore
Pistoncino della pinza freno anteriore
Guarnizione pistoncino della pinza freno anteriore
Guarnizione parapolvere pinza freno anteriore
Superficie esterna pistone pinza freno anteriore
Bullone e parapolvere perno pinza freno anteriore
Estremità asta di spinta pompa freno anteriore
Kit pompa freno anteriore
Pistoncino della pinza freno posteriore
Guarnizione pistoncino della pinza freno posteriore
Guarnizione parapolvere pinza freno posteriore
Superficie esterna pistone pinza freno posteriore
Bullone e parapolvere perno pinza freno posteriore
Estremità asta di spinta pompa freno posteriore
Kit pompa del freno posteriorePunto di lubrificazione Tipi di lubrificantiLS
LS
LS
LS
S
S
LS
LS
LS
LS
S
S
S
S
S
S
S
S

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-25
HAS2GB3073
TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
HAS2GB3074SCHEMI DI LUBRIFICAZIONE

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-26
1. Albero a camme di aspirazione
2. Albero a camme di scarico
3. Pistone
4. Ugello olio
5. Elemento filtro olio
6. Pompa dell’olio
7. Filtro olio
8. Albero motore
9. Asse conduttore
10. Asse principale

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-27

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-28
1. Biella
2. Albero motore
3. Asse principale
4. Filtro olio
5. Asse conduttore

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-29

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-30

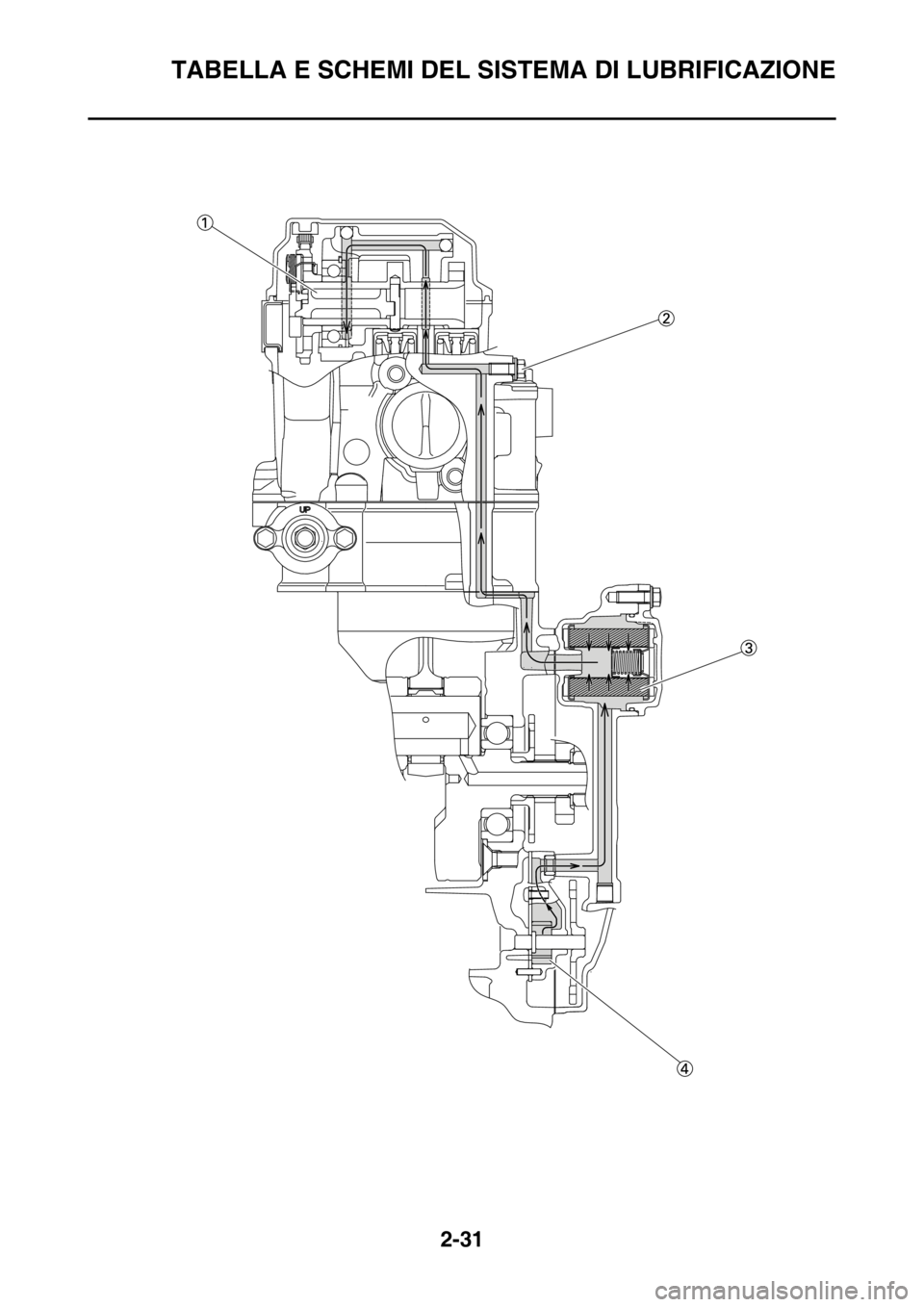

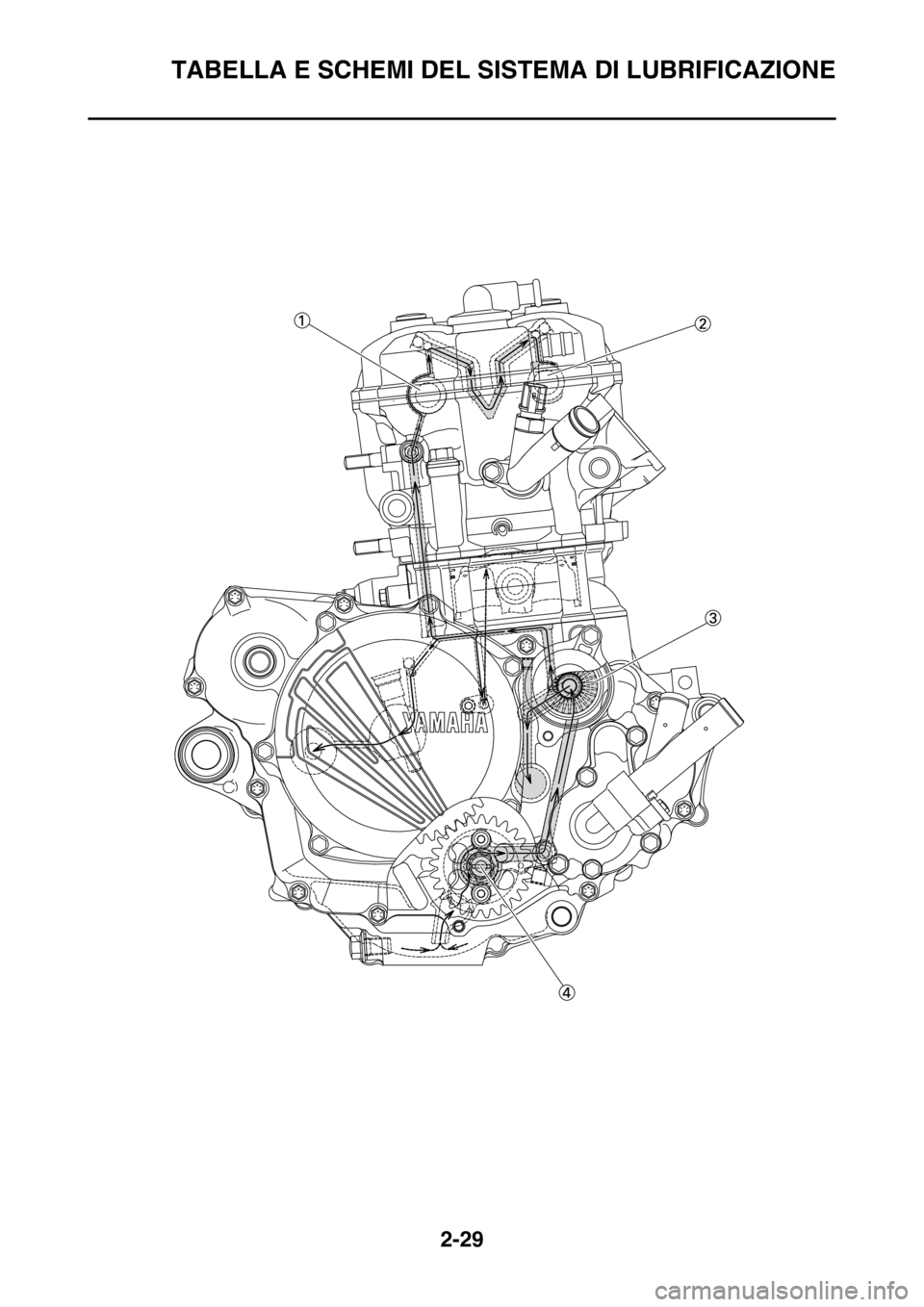

1. Albero a camme di scarico
2. Albero a camme di aspirazione
3. Elemento filtro olio
4. Pompa dell’olio

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-31
