YAMAHA WR 250F 2017 Notices Demploi (in French)

RADIATEUR
7-2
3 Ventilateur 1
4 Radiateur droit 1
5 Durit de radiateur 2 1
6 Durit de radiateur 3 1
7 Durit de radiateur 4 1
8 Tuyau de radiateur 2 1
9 Durite de mise à l'air du radiateur 1
10 Radiateur gauche 1
11 Durit de radiateur 1 1
12 Tuyau de radiateur 1 1
13Capteur de température du liquide de refroid-
issement1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.

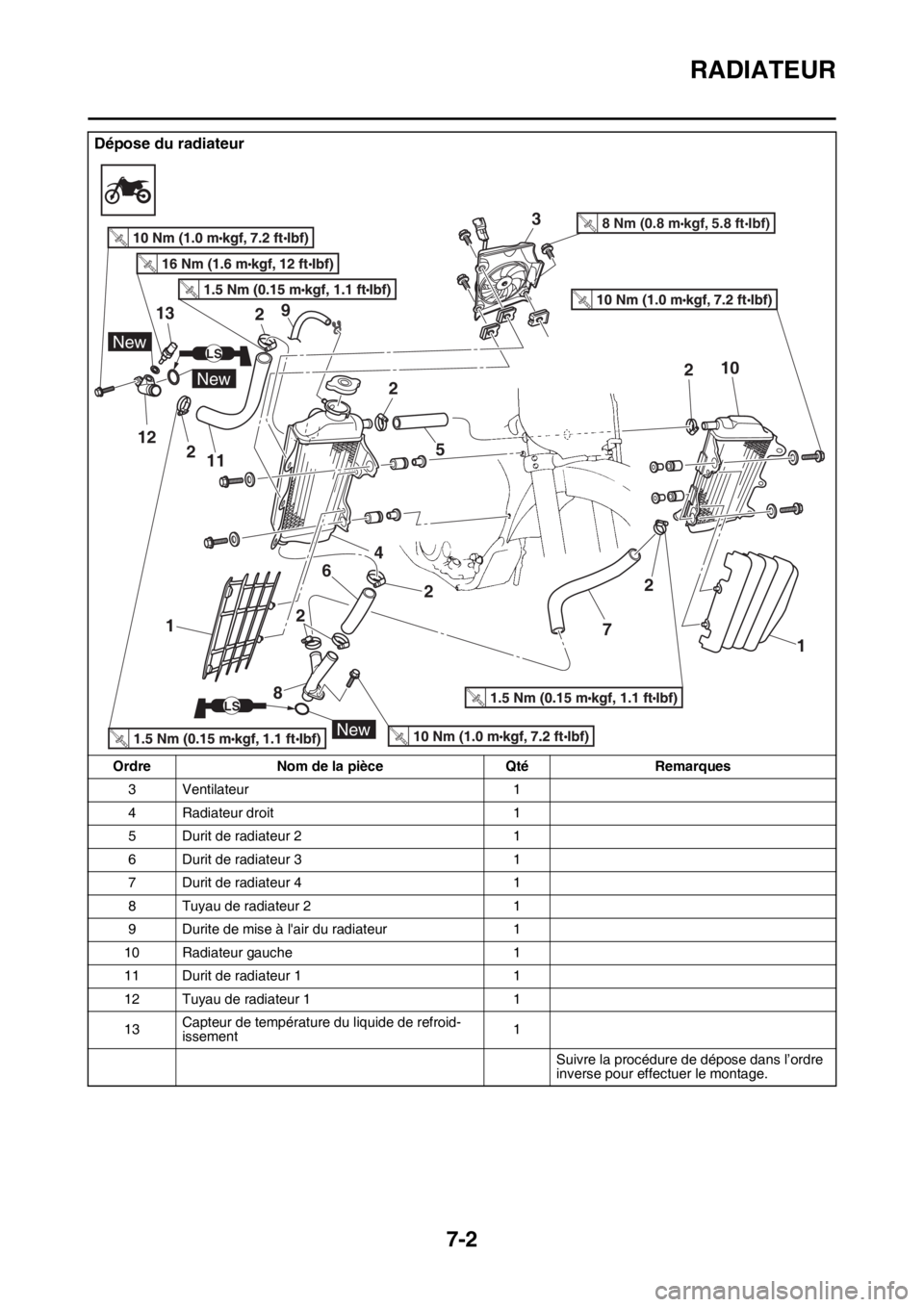

Dépose du radiateur
Ordre Nom de la pièce Qté Remarques
12
13
New
New
New
LS
LS
3
458 Nm (0.8 m kgf, 5.8 ft Ibf)T.R.
6
7
89
10
112
2
2
2 22 2
1 1

RADIATEUR
7-3
FAS2GB2332REMARQUES CONCERNANT LA MANIPU-
LATION
EWA
AVERTISSEMENT
Si le liquide de refroidissement semble
chaud, ne pas enlever le bouchon du radia-
teur.

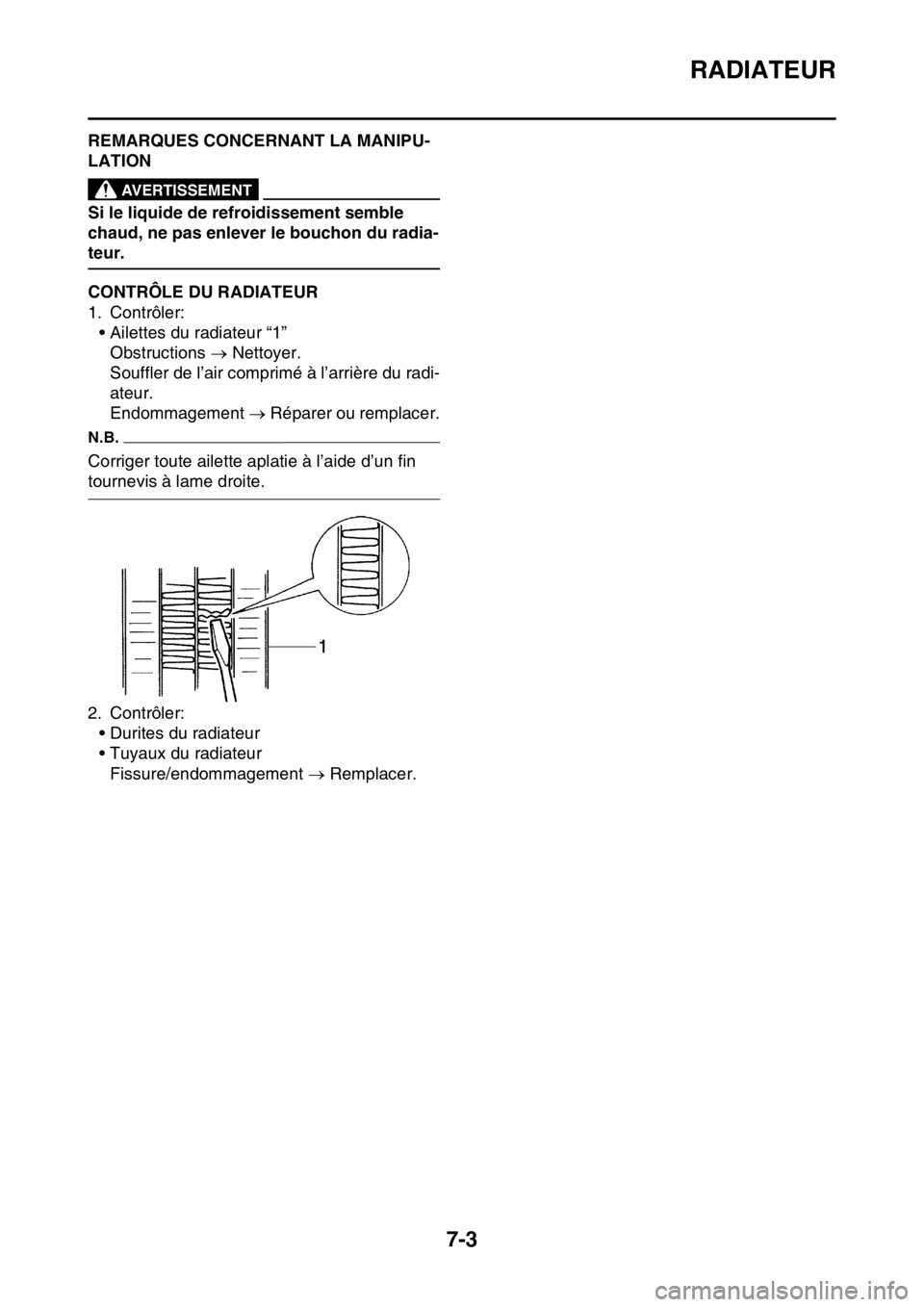

FAS2GB2333CONTRÔLE DU RADIATEUR
1. Contrôler:
• Ailettes du radiateur “1”
Obstructions  Nettoyer.
Souffler de l’air comprimé à l’arrière du radi-
ateur.
Endommagement  Réparer ou remplacer.
N.B.
Corriger toute ailette aplatie à l’aide d’un fin
tournevis à lame droite.
2. Contrôler:
• Durites du radiateur
• Tuyaux du radiateur
Fissure/endommagement  Remplacer.

POMPE A EAU
7-4
FAS2GB2334
POMPE A EAU

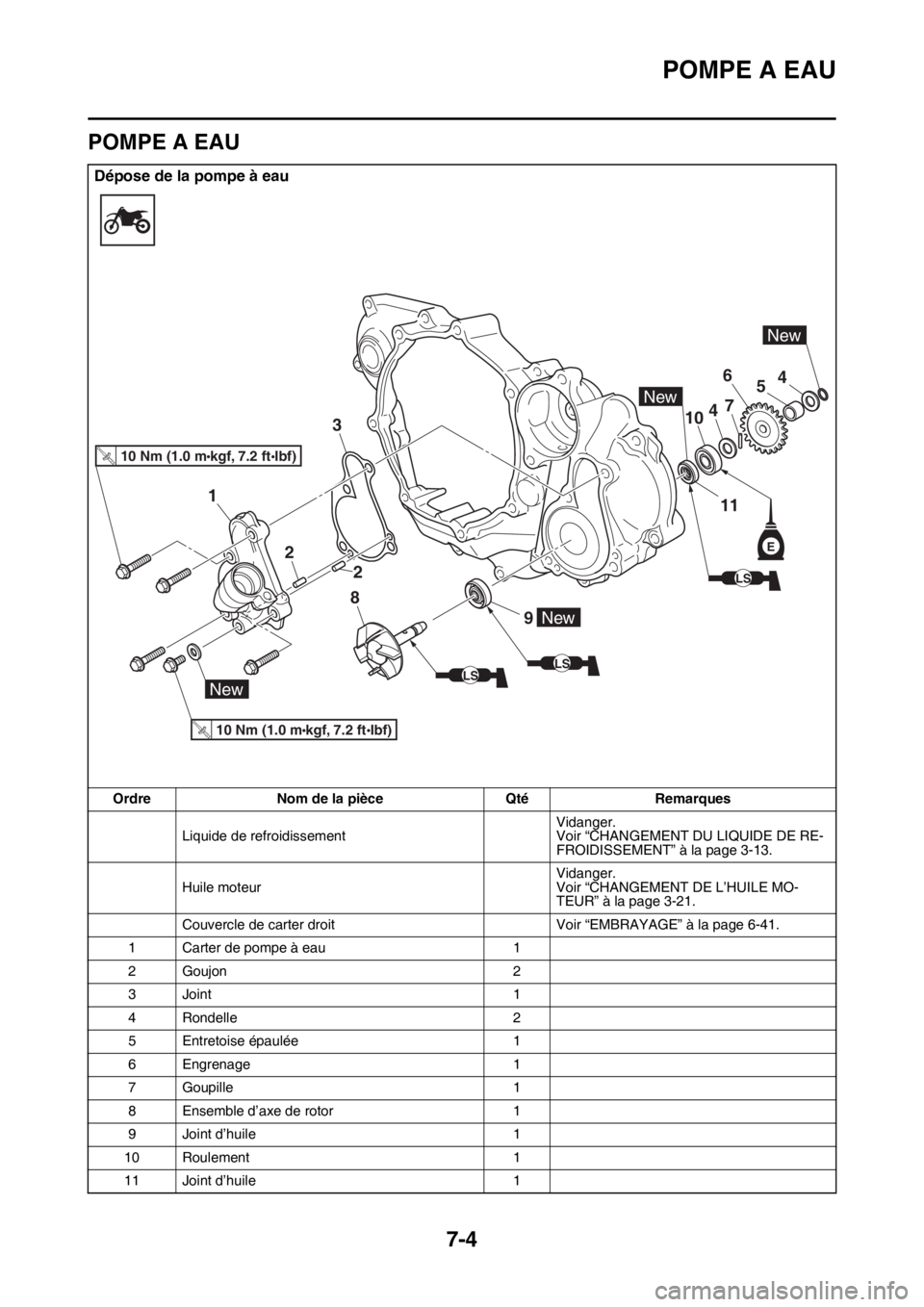

Dépose de la pompe à eau
Ordre Nom de la pièce Qté Remarques
Liquide de refroidissementVidanger.
Voir “CHANGEMENT DU LIQUIDE DE RE-
FROIDISSEMENT” à la page 3-13.
Huile moteurVidanger.
Voir “CHANGEMENT DE L’HUILE MO-
TEUR” à la page 3-21.
Couvercle de carter droit Voir “EMBRAYAGE” à la page 6-41.
1 Carter de pompe à eau 1
2Goujon 2
3 Joint 1
4 Rondelle 2
5 Entretoise épaulée 1
6 Engrenage 1
7 Goupille 1
8 Ensemble d’axe de rotor 1
9 Joint d’huile 1
10 Roulement 1
11 Joint d’huile 1
9
8
2
2
3
1
10
6
7
5
4
4
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
New
New
New
11
New
E
LS
LS
LS

POMPE A EAU
7-5
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.

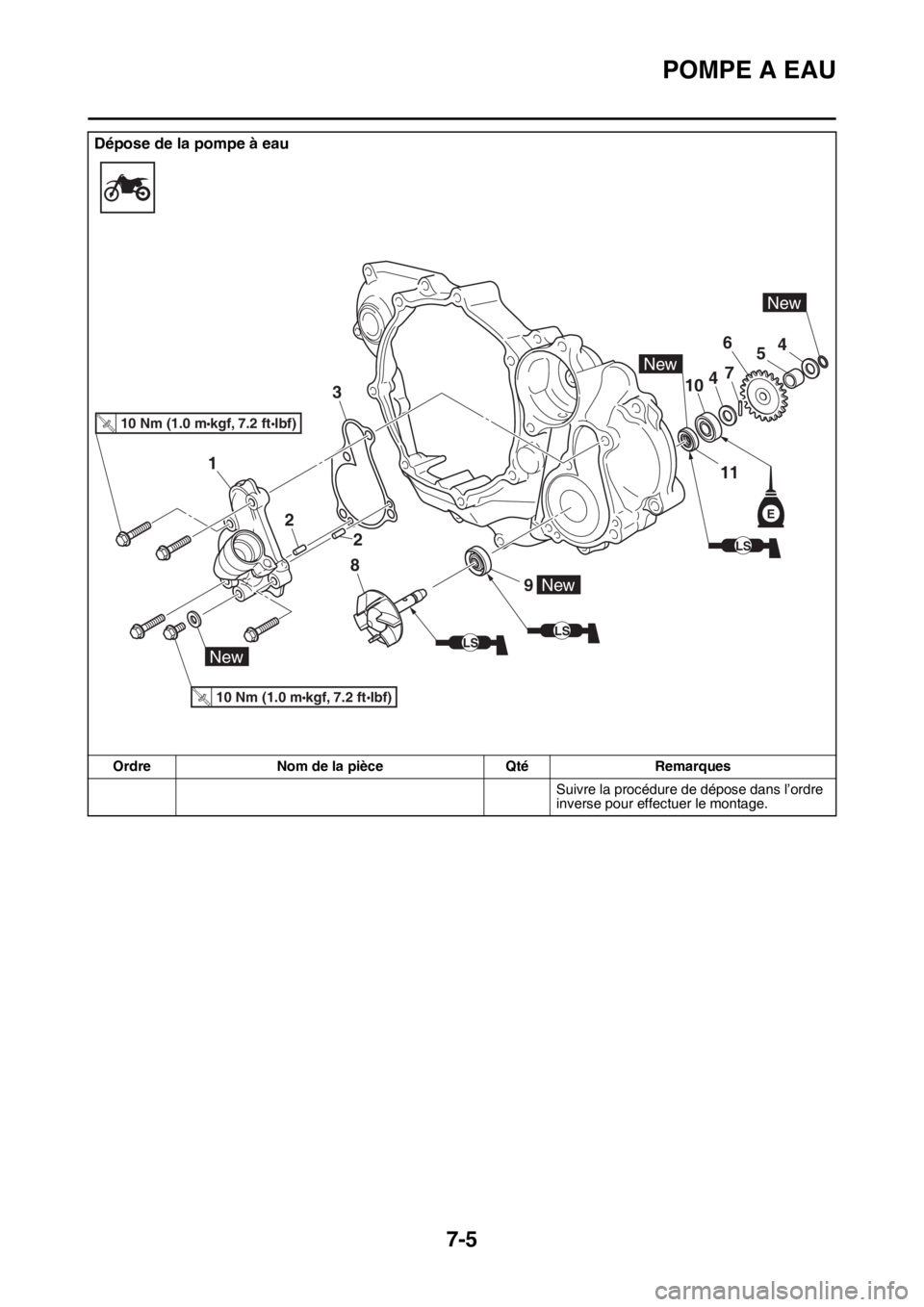

Dépose de la pompe à eau
Ordre Nom de la pièce Qté Remarques
9
8
2
2
3
1
10
6
7
5
4
4
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
New
New
New
11
New
E
LS
LS
LS

POMPE A EAU
7-6

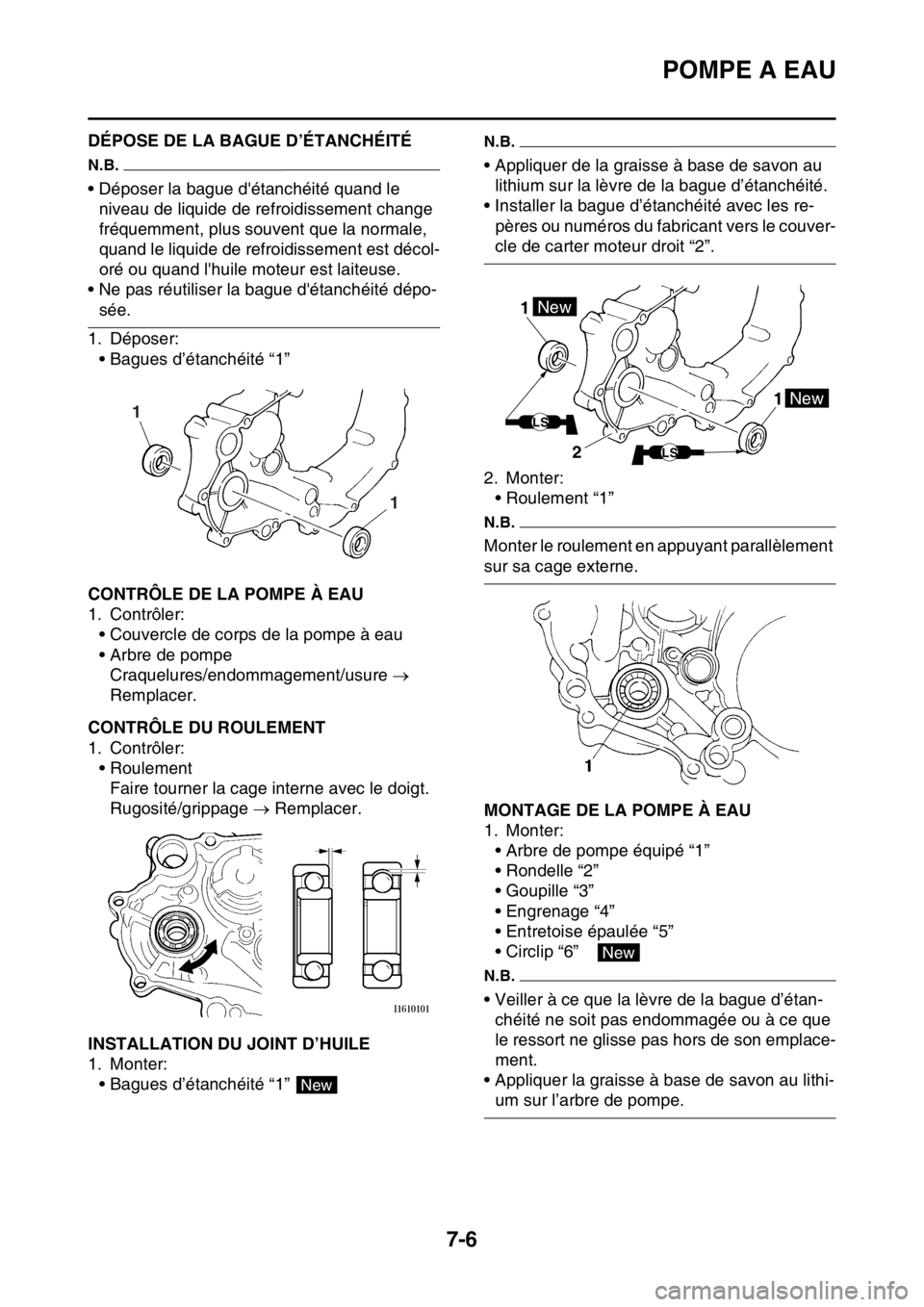

FAS2GB2335DÉPOSE DE LA BAGUE D’ÉTANCHÉITÉ
N.B.
• Déposer la bague d'étanchéité quand le
niveau de liquide de refroidissement change
fréquemment, plus souvent que la normale,
quand le liquide de refroidissement est décol-
oré ou quand l'huile moteur est laiteuse.
• Ne pas réutiliser la bague d'étanchéité dépo-
sée.
1. Déposer:
• Bagues d’étanchéité “1”
FAS2GB2336CONTRÔLE DE LA POMPE À EAU
1. Contrôler:
• Couvercle de corps de la pompe à eau
• Arbre de pompe
Craquelures/endommagement/usure 
Remplacer.
FAS2GB2337CONTRÔLE DU ROULEMENT
1. Contrôler:
• Roulement
Faire tourner la cage interne avec le doigt.
Rugosité/grippage  Remplacer.
FAS2GB2338INSTALLATION DU JOINT D’HUILE
1. Monter:
• Bagues d’étanchéité “1”
N.B.
• Appliquer de la graisse à base de savon au
lithium sur la lèvre de la bague d’étanchéité.
• Installer la bague d’étanchéité avec les re-
pères ou numéros du fabricant vers le couver-
cle de carter moteur droit “2”.
2. Monter:
• Roulement “1”
N.B.
Monter le roulement en appuyant parallèlement
sur sa cage externe.
FAS2GB2339MONTAGE DE LA POMPE À EAU
1. Monter:
• Arbre de pompe équipé “1”
• Rondelle “2”
• Goupille “3”
• Engrenage “4”
• Entretoise épaulée “5”
• Circlip “6”　
N.B.
• Veiller à ce que la lèvre de la bague d’étan-
chéité ne soit pas endommagée ou à ce que
le ressort ne glisse pas hors de son emplace-
ment.
• Appliquer la graisse à base de savon au lithi-
um sur l’arbre de pompe.
1 1
New
1 1New
New
LS
LS2
New

POMPE A EAU
7-7

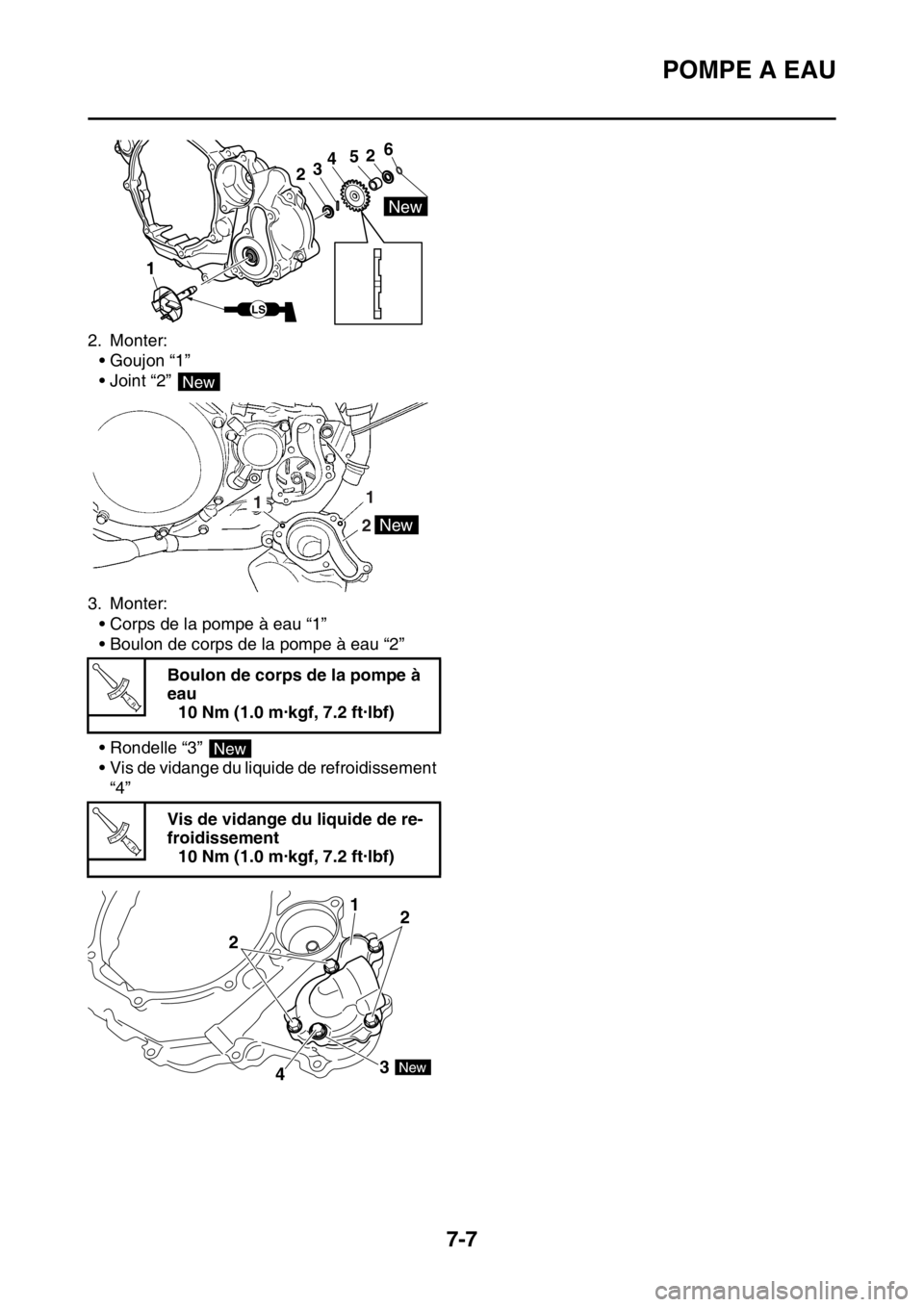

2. Monter:
• Goujon “1”
• Joint “2”
3. Monter:
• Corps de la pompe à eau “1”
• Boulon de corps de la pompe à eau “2”
• Rondelle “3”
• Vis de vidange du liquide de refroidissement
“4”Boulon de corps de la pompe à
eau
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de vidange du liquide de re-
froidissement
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2
52346
New
LS
New
21
1New
T R..
New
T R..
2
2
43 1
New

8
SYSTEME D’ALIMENTATION EN CARBURANT
RESERVOIR A CARBURANT......................................................................... 8-1
DEPOSE DU RESERVOIR DE CARBURANT ........................................... 8-3
DEPOSE DE LA POMPE A CARBURANT ................................................ 8-3
CONTROLE DU CORPS DE LA POMPE A CARBURANT ....................... 8-3
INSTALLATION DE LA POMPE A CARBURANT ...................................... 8-3
DÉPOSE DU CAPTEUR DE CARBURANT ............................................... 8-4
CONTRÔLE DU CAPTEUR DE CARBURANT .......................................... 8-4
INSTALLATION DU CAPTEUR DE CARBURANT .................................... 8-4
MISE EN PLACE DU RESERVOIR DE CARBURANT .............................. 8-5
CONTROLE DE LA PRESSION DU CARBURANT ................................... 8-5
VERIFICATION DE L’AMORTISSEUR ...................................................... 8-6
CONTRÔLE ET REMPLACEMENT DE LA PROTECTION ....................... 8-6
BOITIER D’INJECTION.................................................................................... 8-7
CONTROLE DES INJECTEURS.............................................................. 8-10
CONTROLE DE LA BOITIER DINJECTION ............................................ 8-10
CONTROLE DU RACCORD DU BOITIER D’INJECTION ....................... 8-10
REGLAGE DU CAPTEUR DE POSITION DE PAPILLON DES GAZ ...... 8-11

RESERVOIR A CARBURANT
8-1
FAS2GB2340
N.B.
Cette section s’adresse aux personnes qui possèdent les connaissances et les compétences de
base requises pour effectuer l’entretien de motos Yamaha (par exemple, des concessionnaires
Yamaha, des techniciens, etc.). Celles qui ne disposent pas des connaissances et des compétences
suffisantes pour assurer l’entretien de leur moto sont priées de ne pas effectuer de tâches d’inspec-
tion, de réglage, de démontage ou de remontage en se référant uniquement à ce manuel. Sinon, des
problèmes d’entretien et des dommages mécaniques pourraient survenir.
FAS2GB2341RESERVOIR A CARBURANT

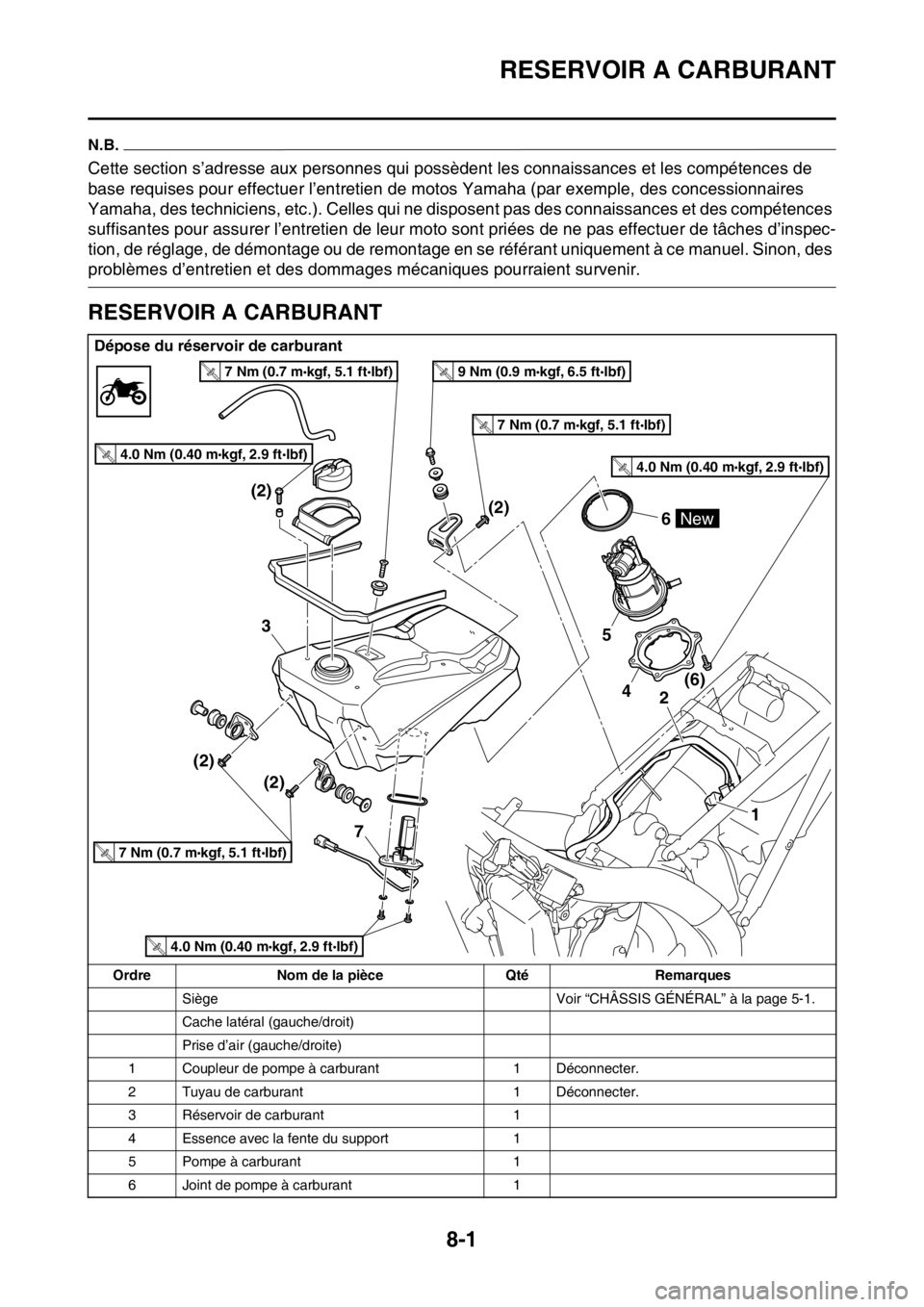

Dépose du réservoir de carburant
Ordre Nom de la pièce Qté Remarques
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Cache latéral (gauche/droit)
Prise d’air (gauche/droite)
1 Coupleur de pompe à carburant 1 Déconnecter.
2 Tuyau de carburant 1 Déconnecter.
3 Réservoir de carburant 1
4 Essence avec la fente du support 1
5 Pompe à carburant 1
6 Joint de pompe à carburant 1
4(6) (2)
(2) (2)(2)2
5
6
3
1
New
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
9 Nm (0.9 m kgf, 6.5 ft Ibf)T.R.
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
7

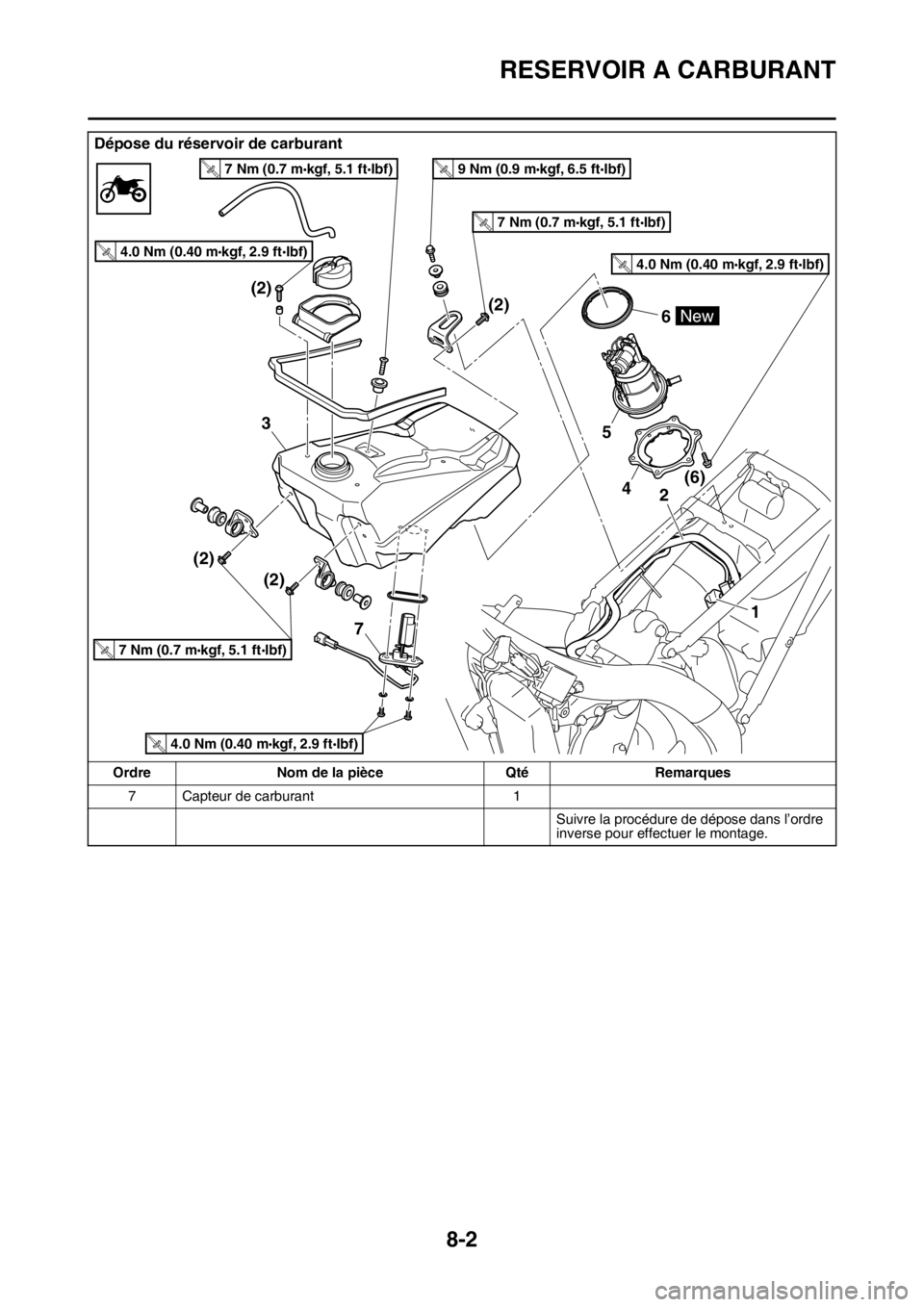

RESERVOIR A CARBURANT
8-2
7 Capteur de carburant 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose du réservoir de carburant
Ordre Nom de la pièce Qté Remarques
4(6) (2)
(2) (2)(2)2
5
6
3
1
New
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
9 Nm (0.9 m kgf, 6.5 ft Ibf)T.R.
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
7

RESERVOIR A CARBURANT
8-3
FAS2GB2342DEPOSE DU RESERVOIR DE CARBURANT
1. Vidanger le carburant du réservoir par le
bouchon du réservoir de carburant à l’aide
d’une pompe.
2. Déposer:
• Coupleur de la durite d’alimentation
EWA
AVERTISSEMENT
Couvrir le raccord de durite d’alimentation
d’un chiffon lors de sa déconnexion. Cela
est dû au fait que la pression résiduelle
dans la durite d’alimentation peut provo-
quer le jaillissement de carburant lors de la
dépose de la durite.
ECA
ATTENTION
S’assurer de déconnecter la durite d’ali-
mentation à la main. Ne pas déconnecter la
durite à l’aide d’outils et en forçant.
N.B.
• Pour débrancher la durite d’alimentation du
réservoir de carburant, déposer d’abord l’atta-
che du connecteur de la durite “a”, puis faire
glisser le cache du connecteur.
• Pour déposer la durite de la rampe d’alimen-
tation en carburant, faire glisser le cache du
connecteur de la durite d’alimentation “1” sur
l’extrémité de la durite dans la direction de la
flèche illustrée, appuyer sur les deux boutons
“2” des deux côtés du connecteur, puis dé-
poser la durite.
• Avant de déposer la durite, disposer des chif-
fons sous celles-ci afin de recueillir toute cou-
lure.
• Pour prévenir toute pénétration de sable,
poussières ou autres corps étrangers dans la
pompe à carburant, monter les caches 1 “3” et
2 “4” de raccord de durite d’alimentation four-
nis sur la durite d’alimentation débranchée et
la pompe à carburant.3. Déposer:
• Cache latéral (gauche/droit)
•Siège
• Prise d’air (gauche/droite)
• Réservoir de carburant
N.B.
Ne pas déposer le réservoir de carburant sur
son côté en contact avec la pompe de carbu-
rant. S’assurer de ne pas appuyer le réservoir
de carburant contre une paroi ou autre.
FAS2GB2343DEPOSE DE LA POMPE A CARBURANT
1. Déposer:
• Pompe à carburant
ECA
ATTENTION
Ne pas laisser tomber la pompe à carburant
ni la soumettre à un choc violent.
FAS2GB2344CONTROLE DU CORPS DE LA POMPE A
CARBURANT
1. Contrôler:
• Corps de la pompe à carburant
Obstructions  Nettoyer.
Craquelures/endommagement  Remplac-
er la pompe à carburant complète.
FAS2GB2345INSTALLATION DE LA POMPE A CARBU-
RANT
1. Monter:
• Joint de pompe à carburant
• Pompe à carburant
• Essence avec la fente du supporta
1
2
3 4
New
