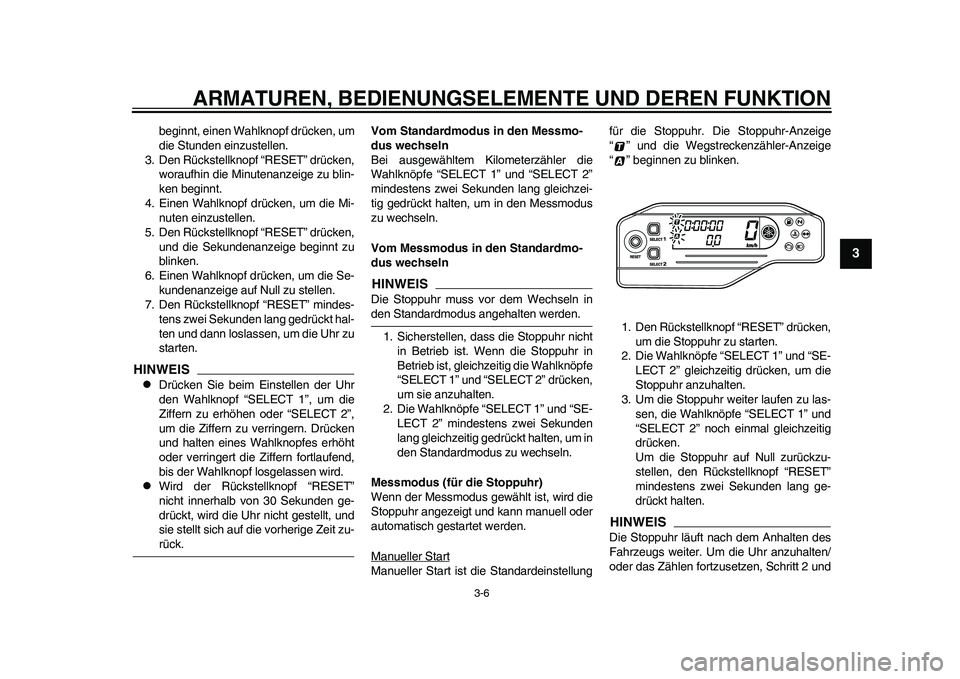

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
234
5
6
7
8
9
beginnt, einen Wahlknopf drücken, um
die Stunden einzustellen.
3. Den Rückstellknopf “RESET” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
4. Einen Wahlknopf drücken, um die Mi-
nuten einzustellen.
5. Den Rückstellknopf “RESET” drücken,
und die Sekundenanzeige beginnt zu
blinken.
6. Einen Wahlknopf drücken, um die Se-
kundenanzeige auf Null zu stellen.
7. Den Rückstellknopf “RESET” mindes-
tens zwei Sekunden lang gedrückt hal-
ten und dann loslassen, um die Uhr zu
starten.
HINWEIS
Drücken Sie beim Einstellen der Uhr
den Wahlknopf “SELECT 1”, um die
Ziffern zu erhöhen oder “SELECT 2”,
um die Ziffern zu verringern. Drücken
und halten eines Wahlknopfes erhöht
oder verringert die Ziffern fortlaufend,
bis der Wahlknopf losgelassen wird.

Wird der Rückstellknopf “RESET”
nicht innerhalb von 30 Sekunden ge-
drückt, wird die Uhr nicht gestellt, und
sie stellt sich auf die vorherige Zeit zu-rück.Vom Standardmodus in den Messmo-
dus wechseln
Bei ausgewähltem Kilometerzähler die
Wahlknöpfe “SELECT 1” und “SELECT 2”
mindestens zwei Sekunden lang gleichzei-
tig gedrückt halten, um in den Messmodus
zu wechseln.
Vom Messmodus in den Standardmo-
dus wechseln
HINWEISDie Stoppuhr muss vor dem Wechseln inden Standardmodus angehalten werden.
1. Sicherstellen, dass die Stoppuhr nicht
in Betrieb ist. Wenn die Stoppuhr in
Betrieb ist, gleichzeitig die Wahlknöpfe
“SELECT 1” und “SELECT 2” drücken,
um sie anzuhalten.
2. Die Wahlknöpfe “SELECT 1” und “SE-
LECT 2” mindestens zwei Sekunden
lang gleichzeitig gedrückt halten, um in
den Standardmodus zu wechseln.
Messmodus (für die Stoppuhr)
Wenn der Messmodus gewählt ist, wird die
Stoppuhr angezeigt und kann manuell oder
automatisch gestartet werden.
Manueller StartManueller Start ist die Standardeinstellungfür die Stoppuhr. Die Stoppuhr-Anzeige
“ ” und die Wegstreckenzähler-Anzeige
“ ” beginnen zu blinken.
1. Den Rückstellknopf “RESET” drücken,
um die Stoppuhr zu starten.
2. Die Wahlknöpfe “SELECT 1” und “SE-
LECT 2” gleichzeitig drücken, um die
Stoppuhr anzuhalten.
3. Um die Stoppuhr weiter laufen zu las-
sen, die Wahlknöpfe “SELECT 1” und
“SELECT 2” noch einmal gleichzeitig
drücken.
Um die Stoppuhr auf Null zurückzu-
stellen, den Rückstellknopf “RESET”
mindestens zwei Sekunden lang ge-
drückt halten.
HINWEISDie Stoppuhr läuft nach dem Anhalten des
Fahrzeugs weiter. Um die Uhr anzuhalten/
oder das Zählen fortzusetzen, Schritt 2 und
32D-9-G6.book 6 ページ ２０１１年１月１０日　月曜日　午後４時２４分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
1
23
4
5
6
7
8
9
3 wiederholen.
Automatischer Start1. Den Wahlknopf “SELECT 1” mindes-
tens zwei Sekunden lang gedrückt hal-
ten, um den automatischen Start
einzustellen.HINWEISWenn die Stoppuhr auf automatischen Start
gestellt ist, beginnen die Stoppuhr-Anzeige
“ ” und die Wegstreckenzähler-Anzeige
“ ” zu blinken. Die Ziffern auf dem Displaybeginnen von links nach rechts zu laufen.
2. Wird das Fahrzeug bewegt, beginnt
die Stoppuhr zu laufen.
3. Die Wahlknöpfe “SELECT 1” und “SE-
LECT 2” gleichzeitig drücken, um die
Stoppuhr anzuhalten.
4. Um die Stoppuhr weiter laufen zu las-sen, die Wahlknöpfe “SELECT 1” und
“SELECT 2” noch einmal gleichzeitig
drücken.
HINWEISDie Stoppuhr läuft nach dem Anhalten des
Fahrzeugs weiter. Um die Uhr anzuhalten/
oder das Zählen fortzusetzen, Schritt 3 und4 wiederholen.
Messmodus (zur Kalibrierung der Weg-
streckenzähler-Anzeige)
Der Wegstreckenzähler soll die Genauig-
keit der Tageskilometerzähler-Anzeige
beim Enduro-Fahren verbessern. Durch
Kalibrierung dieser Anzeige anhand der in
der Enduro-Streckenkarte angegebenen
Entfernungen wird der Fahrer besser mit
der Strecke vertraut. Außerdem ist die Kali-
brierung der Anzeige auch für die Auswahl
vom Standard abweichender Reifen, Rä-
der, Ritzelgrößen, usw. nützlich. Weitere In-
formationen zur Verwendung dieser
Anzeige gibt Ihnen gerne Ihre
Yamaha-Fachwerkstatt in Ihrer Nähe.
Kalibrieren Sie den Wegstreckenzähler wie
folgt.
Drücken Sie Wahlknopf “SELECT 1”, um
die Anzeige zu erhöhen. Drücken Sie Wahl-
knopf “SELECT 2”, um die Anzeige zu ver-
ringern. Drücken und Halten einesWahlknopfes erhöht oder verringert die An-
zeige fortlaufend, bis der Wahlknopf losge-
lassen wird.
HINWEISDie Kalibrierung des Wegstreckenzähler istunabhängig von der Stoppuhr möglich.
Zurückstellen des Wegstreckenzählers
oder Zurückstellen des Wegstrecken-
zählers in Verbindung mit der StoppuhrHINWEISDas Zurückstellen kann nur für den Weg-
streckenzähler oder für den Wegstrecken-
zähler in Verbindung mit der Stoppuhrvorgenommen werden.
Zurückstellen des Wegstreckenzählers1. Sicherstellen, dass die Stoppuhr in Be-
trieb ist.
2. Den Rückstellknopf “RESET” mindes-
tens zwei Sekunden lang gedrückt hal-
ten, um den Wegstreckenzähler auf
Null zurückzustellen.
Zurückstellen des Wegstreckenzählers inVerbindung mit der Stoppuhr1. Die Stoppuhr anhalten.
2. Den Rückstellknopf “RESET” mindes-
tens zwei Sekunden lang gedrückt hal-
32D-9-G6.book 7 ページ ２０１１年１月１０日　月曜日　午後４時２４分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
234
5
6
7
8
9
ten, um den Wegstreckenzähler und
die Stoppuhr auf Null zurückzustellen.

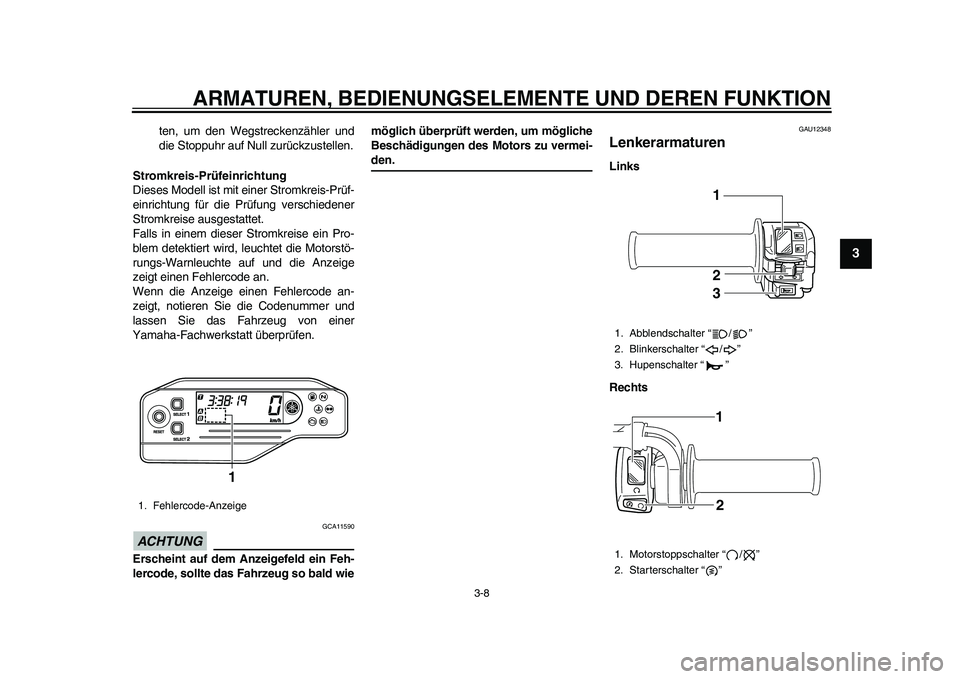

Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wiemöglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
GAU12348
Lenkerarmaturen Links
Rechts
1. Fehlercode-Anzeige
1
1. Abblendschalter “ / ”
2. Blinkerschalter “ / ”
3. Hupenschalter “ ”
1. Motorstoppschalter “ / ”
2. Starterschalter “ ”
1
2
31
2
32D-9-G6.book 8 ページ ２０１１年１月１０日　月曜日　午後４時２４分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
1
23
4
5
6
7
8
9

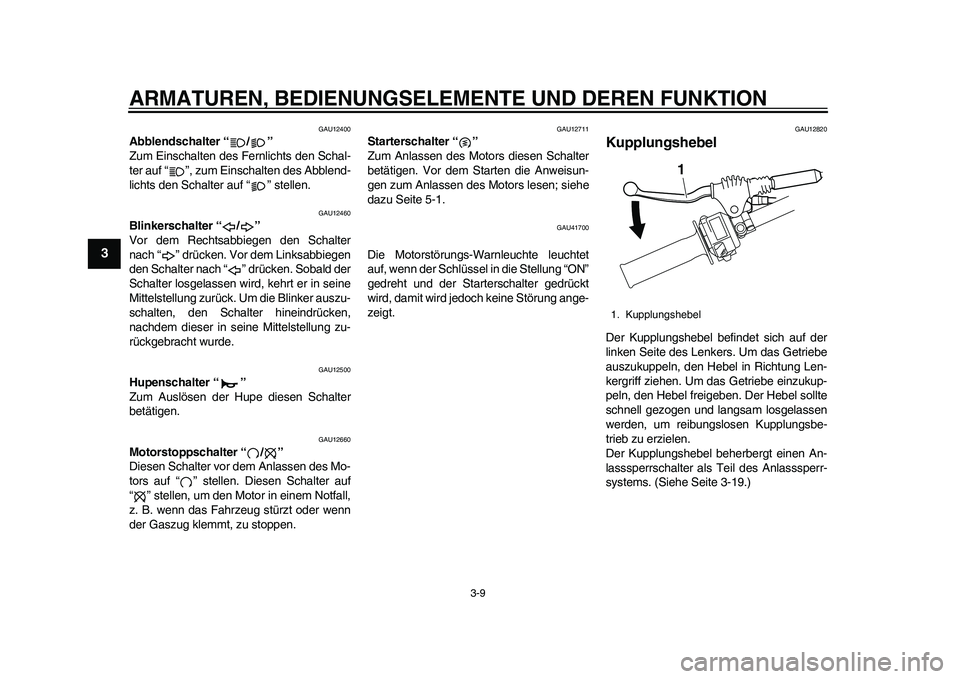

GAU12400
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
GAU12460
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU12500
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter auf
“ ” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU41700
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung “ON”
gedreht und der Starterschalter gedrückt
wird, damit wird jedoch keine Störung ange-
zeigt.
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-19.)1. Kupplungshebel
1
32D-9-G6.book 9 ページ ２０１１年１月１０日　月曜日　午後４時２４分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
234
5
6
7
8
9

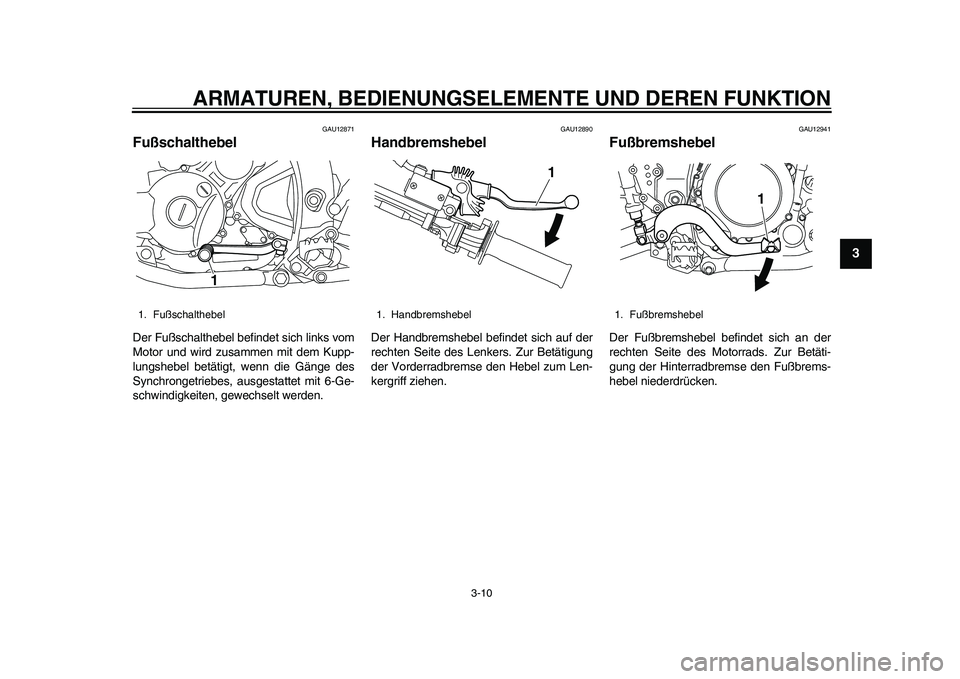

GAU12871
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
1
1. Handbremshebel
1
1. Fußbremshebel
1
32D-9-G6.book 10 ページ ２０１１年１月１０日　月曜日　午後４時２４分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
1
23
4
5
6
7
8
9

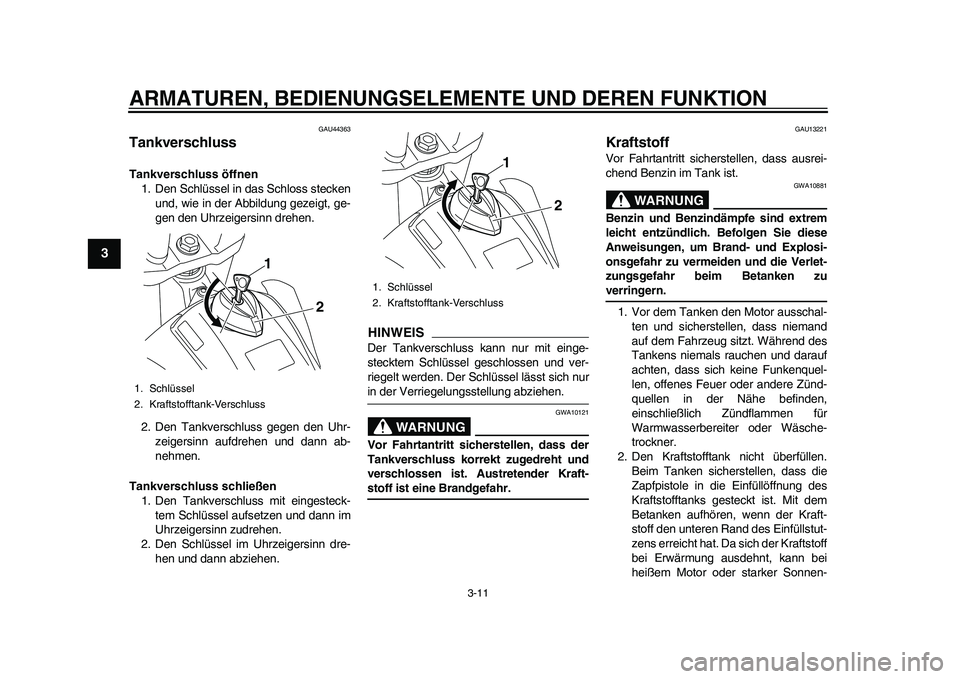

GAU44363
Tankverschluss Tankverschluss öffnen
1. Den Schlüssel in das Schloss stecken
und, wie in der Abbildung gezeigt, ge-
gen den Uhrzeigersinn drehen.
2. Den Tankverschluss gegen den Uhr-
zeigersinn aufdrehen und dann ab-
nehmen.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel aufsetzen und dann im
Uhrzeigersinn zudrehen.
2. Den Schlüssel im Uhrzeigersinn dre-
hen und dann abziehen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nurin der Verriegelungsstellung abziehen.
WARNUNG
GWA10121
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt zugedreht und
verschlossen ist. Austretender Kraft-stoff ist eine Brandgefahr.
GAU13221
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zuverringern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraftstoff
bei Erwärmung ausdehnt, kann bei
heißem Motor oder starker Sonnen-
1. Schlüssel
2. Kraftstofftank-Verschluss
1
2
1. Schlüssel
2. Kraftstofftank-Verschluss
1
2
32D-9-G6.book 11 ページ ２０１１年１月１０日　月曜日　午後４時２４分

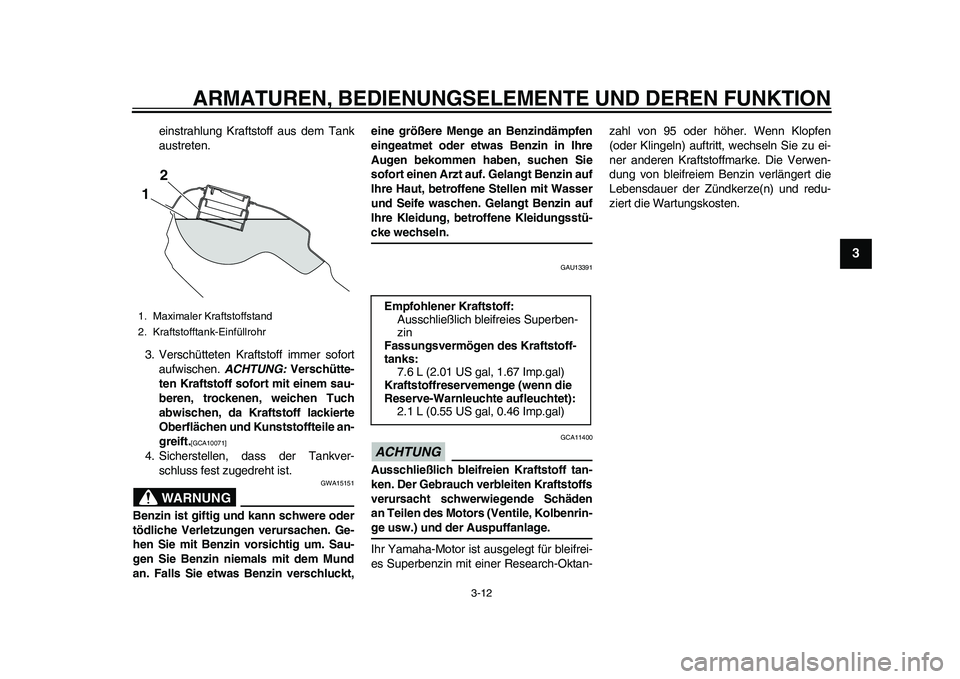

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
234
5
6
7
8
9
einstrahlung Kraftstoff aus dem Tank
austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]

4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU13391
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
1. Maximaler Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
2
1
Empfohlener Kraftstoff:
Ausschließlich bleifreies Superben-
zin
Fassungsvermögen des Kraftstoff-
tanks:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
2.1 L (0.55 US gal, 0.46 Imp.gal)
32D-9-G6.book 12 ページ ２０１１年１月１０日　月曜日　午後４時２４分

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
1
23
4
5
6
7
8
9
GAU13433
Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.

Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.

Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.

Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kannsich der Motor stark erwärmen.
ACHTUNG
GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU46281
Sitzbank Sitzbank abnehmen
Die Schrauben entfernen, und dann den
Sitz nach hinten schieben und nach oben
ziehen.
Sitzbank montieren
1. Die Aufnahme am Sitz auf den Zapfen
am Kraftstofftank stecken und die Zun-
ge am Sitz, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken.1. Schraube1
32D-9-G6.book 13 ページ ２０１１年１月１０日　月曜日　午後４時２４分

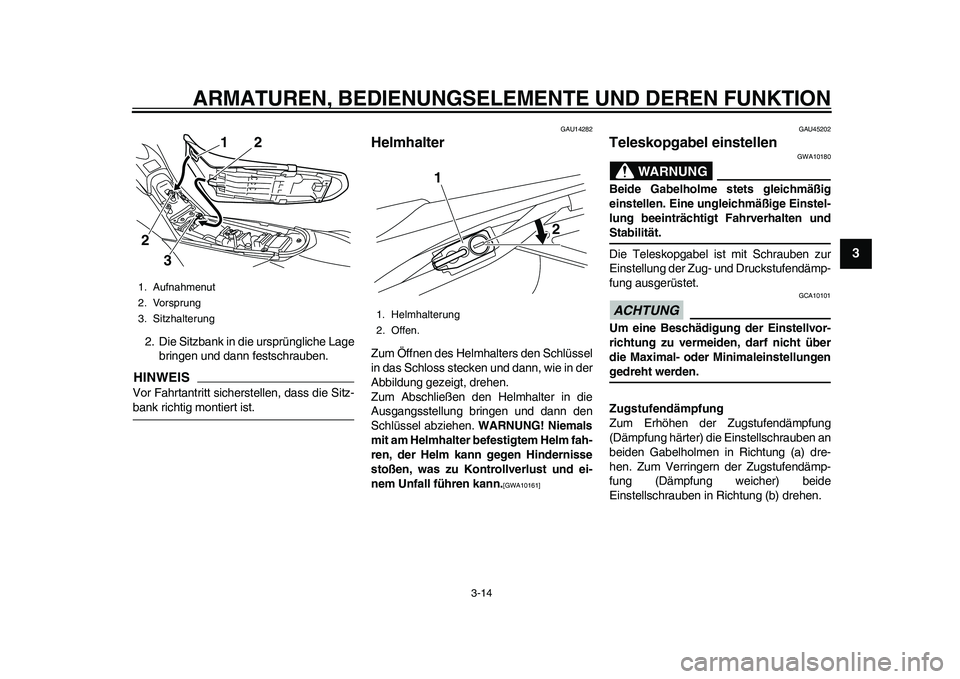

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
234
5
6
7
8
9
2. Die Sitzbank in die ursprüngliche Lage
bringen und dann festschrauben.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU14282
Helmhalter Zum Öffnen des Helmhalters den Schlüssel
in das Schloss stecken und dann, wie in der
Abbildung gezeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung bringen und dann den
Schlüssel abziehen. WARNUNG! Niemals
mit am Helmhalter befestigtem Helm fah-
ren, der Helm kann gegen Hindernisse
stoßen, was zu Kontrollverlust und ei-
nem Unfall führen kann.
[GWA10161]

GAU45202
Teleskopgabel einstellen
WARNUNG
GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten undStabilität.
Die Teleskopgabel ist mit Schrauben zur
Einstellung der Zug- und Druckstufendämp-
fung ausgerüstet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungengedreht werden.
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) beide
Einstellschrauben in Richtung (b) drehen.
1. Aufnahmenut
2. Vorsprung
3. Sitzhalterung
2
3
2
1
1. Helmhalterung
2. Offen.
1
2
32D-9-G6.book 14 ページ ２０１１年１月１０日　月曜日　午後４時２４分

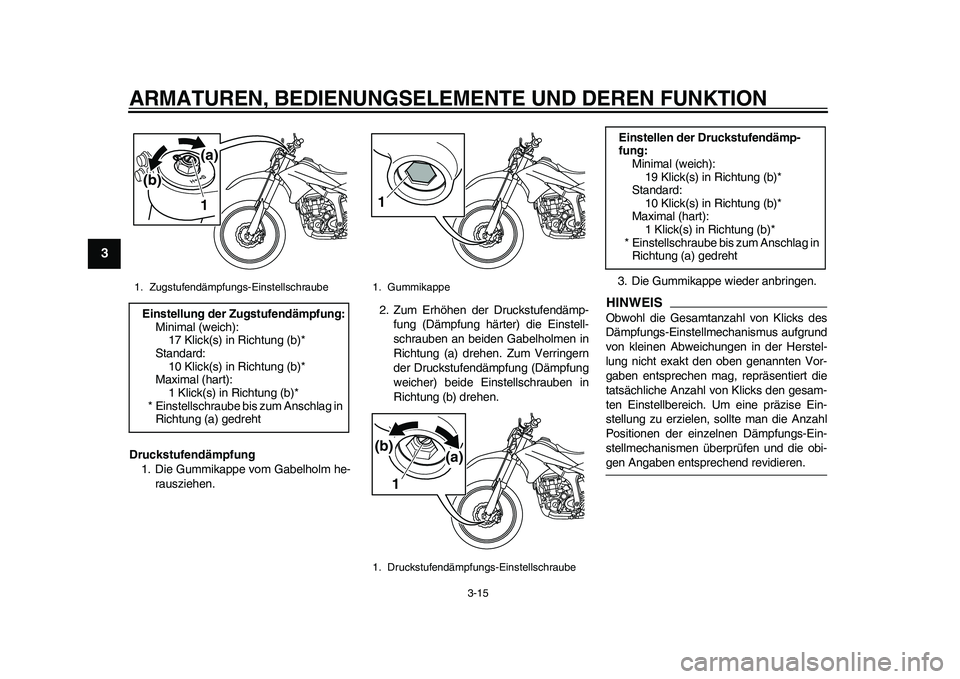

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
1
23
4
5
6
7
8
9
Druckstufendämpfung
1. Die Gummikappe vom Gabelholm he-
rausziehen.2. Zum Erhöhen der Druckstufendämp-
fung (Dämpfung härter) die Einstell-
schrauben an beiden Gabelholmen in
Richtung (a) drehen. Zum Verringern
der Druckstufendämpfung (Dämpfung
weicher) beide Einstellschrauben in
Richtung (b) drehen.3. Die Gummikappe wieder anbringen.
HINWEISObwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-gen Angaben entsprechend revidieren.
1. Zugstufendämpfungs-EinstellschraubeEinstellung der Zugstufendämpfung:
Minimal (weich):
17 Klick(s) in Richtung (b)*
Standard:
10 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
1
(b)
(a)
1. Gummikappe
1. Druckstufendämpfungs-Einstellschraube1
1(a) (b)
Einstellen der Druckstufendämp-
fung:
Minimal (weich):
19 Klick(s) in Richtung (b)*
Standard:
10 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
32D-9-G6.book 15 ページ ２０１１年１月１０日　月曜日　午後４時２４分
