YAMAHA WR 250R 2011 Betriebsanleitungen (in German)

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
2
3
456
7
8
9
GAU16810

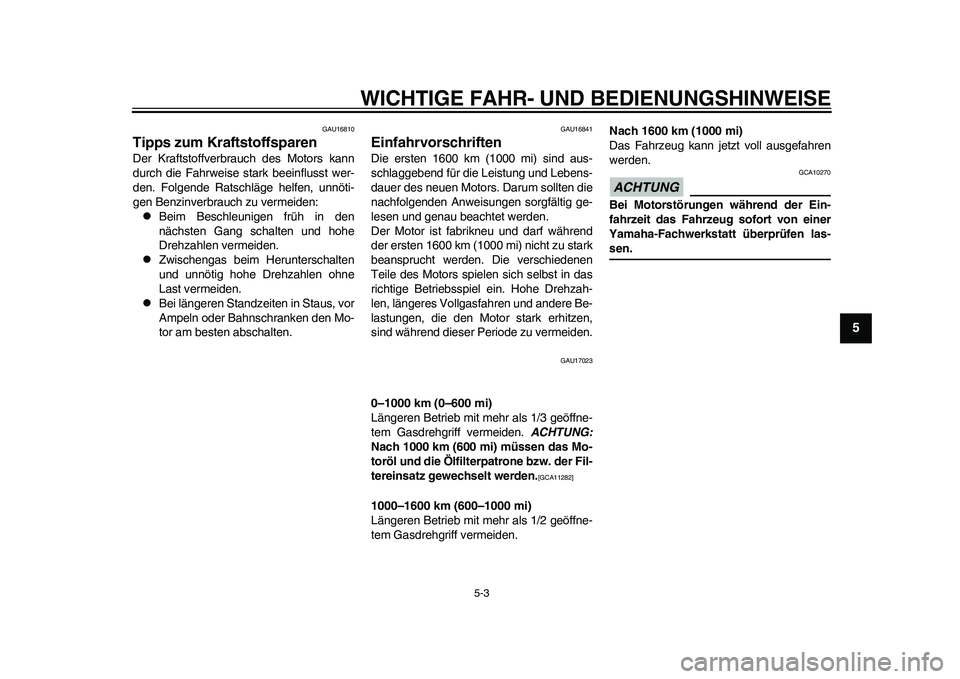

Tipps zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.

Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.

Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17023
0–1000 km (0–600 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden. ACHTUNG:
Nach 1000 km (600 mi) müssen das Mo-
toröl und die Ölfilterpatrone bzw. der Fil-
tereinsatz gewechselt werden.
[GCA11282]

1000–1600 km (600–1000 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
32D-9-G6.book 3 ページ ２０１１年１月１０日　月曜日　午後４時２４分

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
1
2
3
45
6
7
8
9
GAU17213

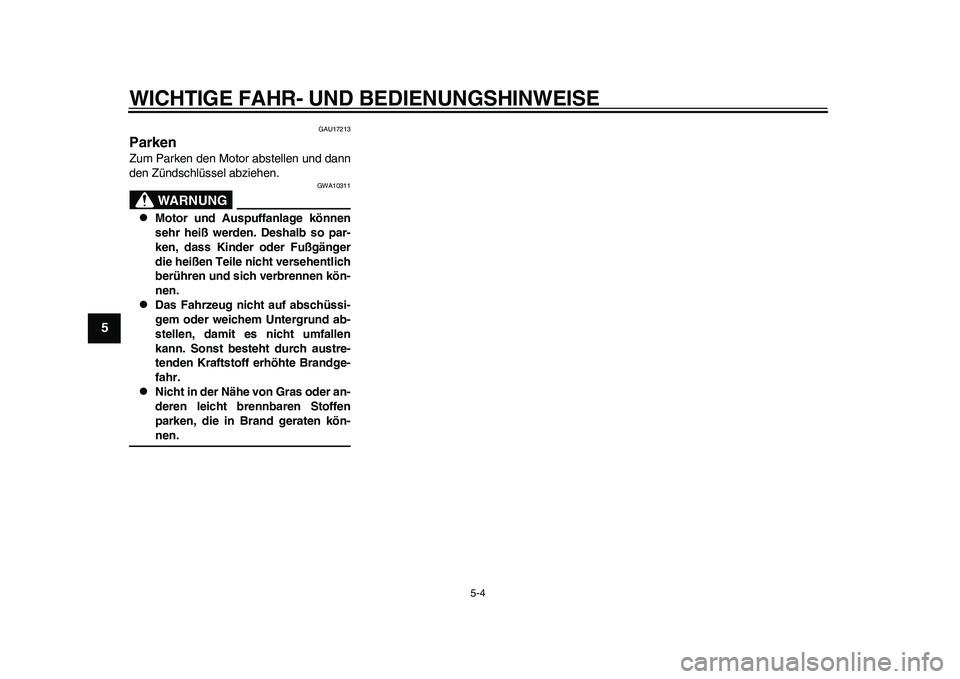

Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10311

Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.

Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.

Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-nen.
32D-9-G6.book 4 ページ ２０１１年１月１０日　月曜日　午後４時２４分

6-1
2
3
4
567
8
9

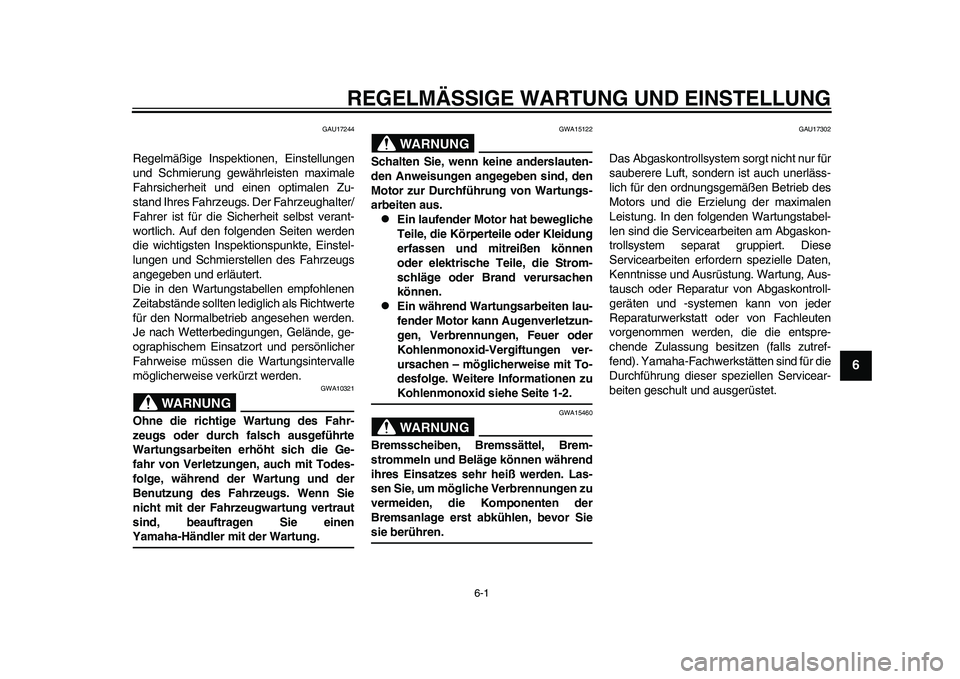

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAU17244
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughalter/
Fahrer ist für die Sicherheit selbst verant-
wortlich. Auf den folgenden Seiten werden
die wichtigsten Inspektionspunkte, Einstel-
lungen und Schmierstellen des Fahrzeugs
angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände, ge-
ographischem Einsatzort und persönlicher
Fahrweise müssen die Wartungsintervalle
möglicherweise verkürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der
Benutzung des Fahrzeugs. Wenn Sie
nicht mit der Fahrzeugwartung vertraut
sind, beauftragen Sie einenYamaha-Händler mit der Wartung.
WARNUNG
GWA15122
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.

Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zuKohlenmonoxid siehe Seite 1-2.WARNUNG
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Siesie berühren.
GAU17302
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder
Reparaturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.
32D-9-G6.book 1 ページ ２０１１年１月１０日　月曜日　午後４時２４分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
1
2
3
4
56
7
8
9
GAU35011

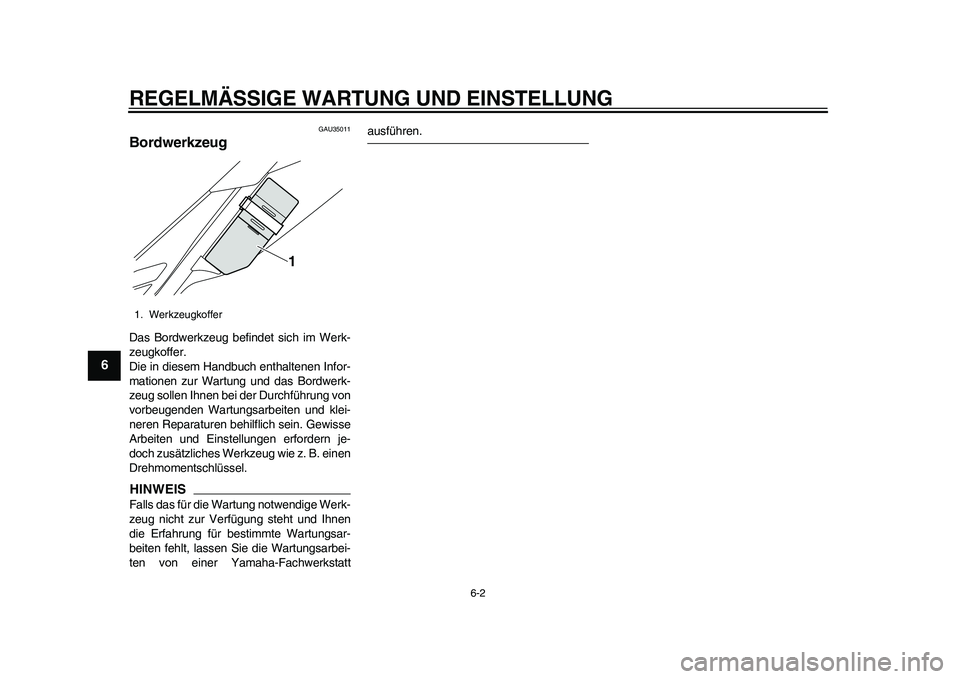

Bordwerkzeug Das Bordwerkzeug befindet sich im Werk-
zeugkoffer.
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt
ausführen.
1. Werkzeugkoffer
1
32D-9-G6.book 2 ページ ２０１１年１月１０日　月曜日　午後４時２４分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
2
3
4
567
8
9
GAU46861
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und solltendaher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910

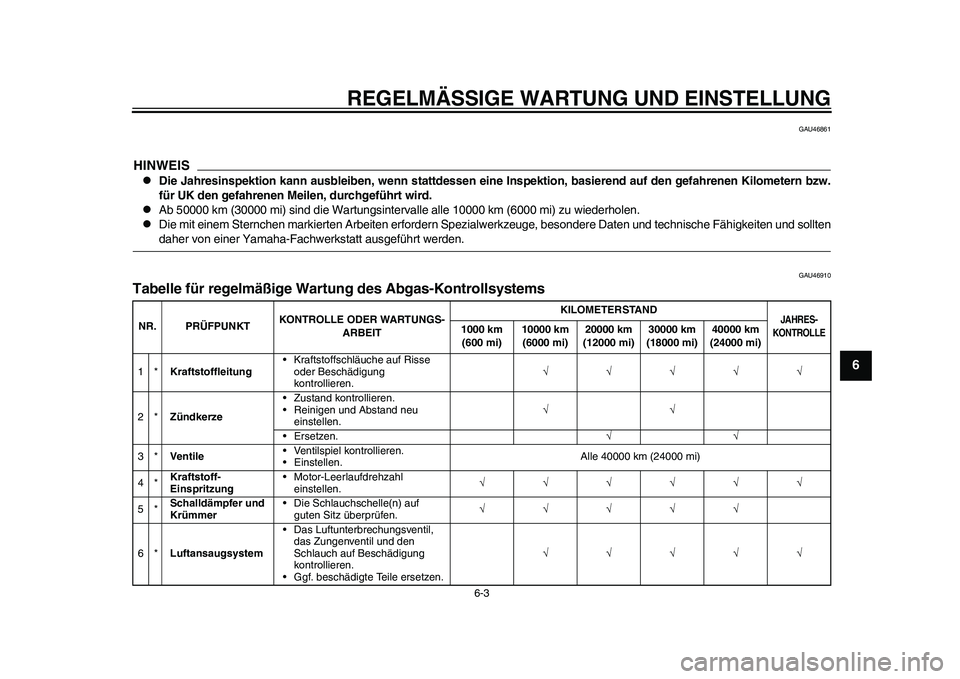

Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROLLE
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung
kontrollieren.
2*Zündkerze• Zustand kontrollieren.
• Reinigen und Abstand neu
einstellen.
• Ersetzen.
3*Ventile• Ventilspiel kontrollieren.
• Einstellen.Alle 40000 km (24000 mi)
4*Kraftstoff-
Einspritzung• Motor-Leerlaufdrehzahl
einstellen.
5*Schalldämpfer und
Krümmer• Die Schlauchschelle(n) auf
guten Sitz überprüfen.
6*Luftansaugsystem• Das Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung
kontrollieren.
• Ggf. beschädigte Teile ersetzen.
32D-9-G6.book 3 ページ ２０１１年１月１０日　月曜日　午後４時２４分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
1
2
3
4
56
7
8
9
GAU1770C

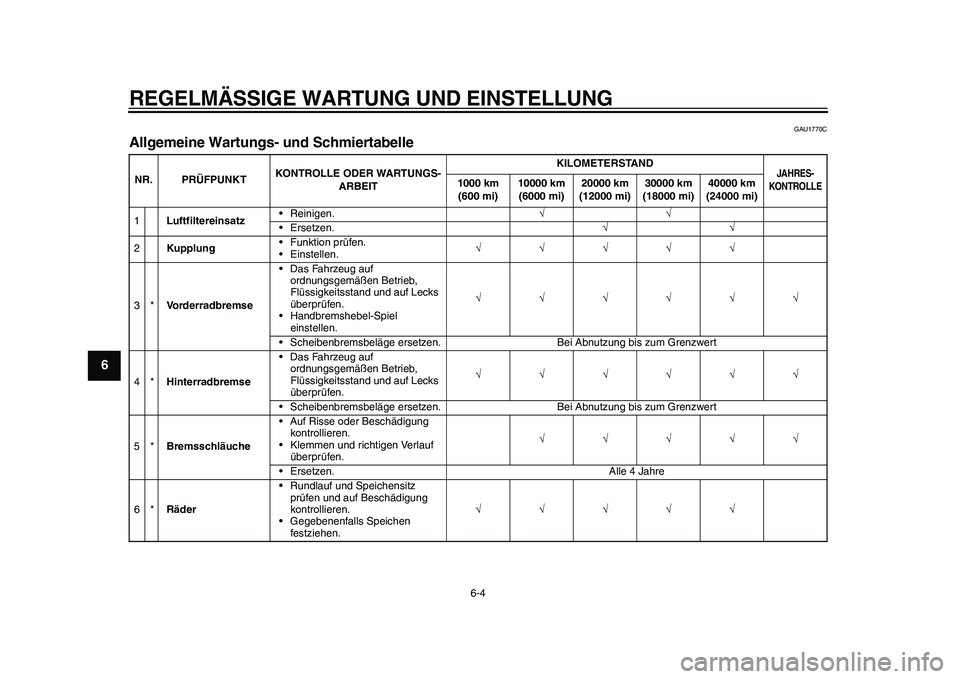

Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROLLE
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Luftfiltereinsatz• Reinigen.
•Ersetzen.
2Kupplung• Funktion prüfen.
• Einstellen.
3*Vorderradbremse• Das Fahrzeug auf
ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Handbremshebel-Spiel
einstellen.
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4*Hinterradbremse• Das Fahrzeug auf
ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*Bremsschläuche• Auf Risse oder Beschädigung
kontrollieren.
• Klemmen und richtigen Verlauf
überprüfen.
• Ersetzen. Alle 4 Jahre
6*Räder• Rundlauf und Speichensitz
prüfen und auf Beschädigung
kontrollieren.
• Gegebenenfalls Speichen
festziehen.
32D-9-G6.book 4 ページ ２０１１年１月１０日　月曜日　午後４時２４分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
2
3
4
567
8
9

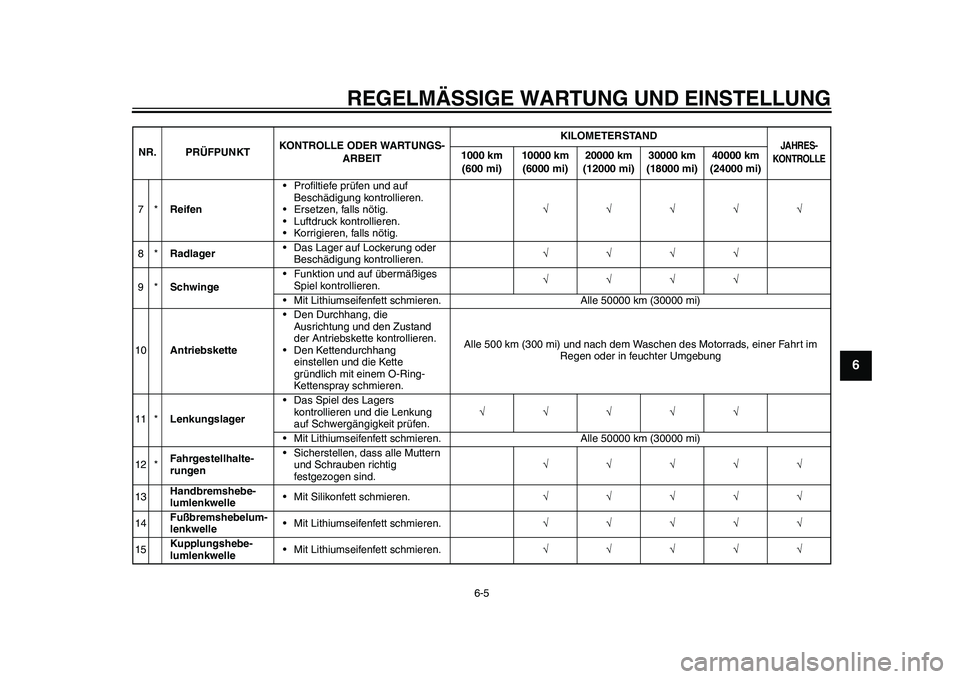

7*Reifen• Profiltiefe prüfen und auf
Beschädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
8*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.
9*Schwinge• Funktion und auf übermäßiges
Spiel kontrollieren.
• Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
10Antriebskette• Den Durchhang, die
Ausrichtung und den Zustand
der Antriebskette kontrollieren.
• Den Kettendurchhang
einstellen und die Kette
gründlich mit einem O-Ring-
Kettenspray schmieren.Alle 500 km (300 mi) und nach dem Waschen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
11 *Lenkungslager• Das Spiel des Lagers
kontrollieren und die Lenkung
auf Schwergängigkeit prüfen.
• Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
12 *Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig
festgezogen sind.
13Handbremshebe-
lumlenkwelle• Mit Silikonfett schmieren.
14Fußbremshebelum-
lenkwelle• Mit Lithiumseifenfett schmieren.
15Kupplungshebe-
lumlenkwelle• Mit Lithiumseifenfett schmieren. NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROLLE
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
32D-9-G6.book 5 ページ ２０１１年１月１０日　月曜日　午後４時２４分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
1
2
3
4
56
7
8
9

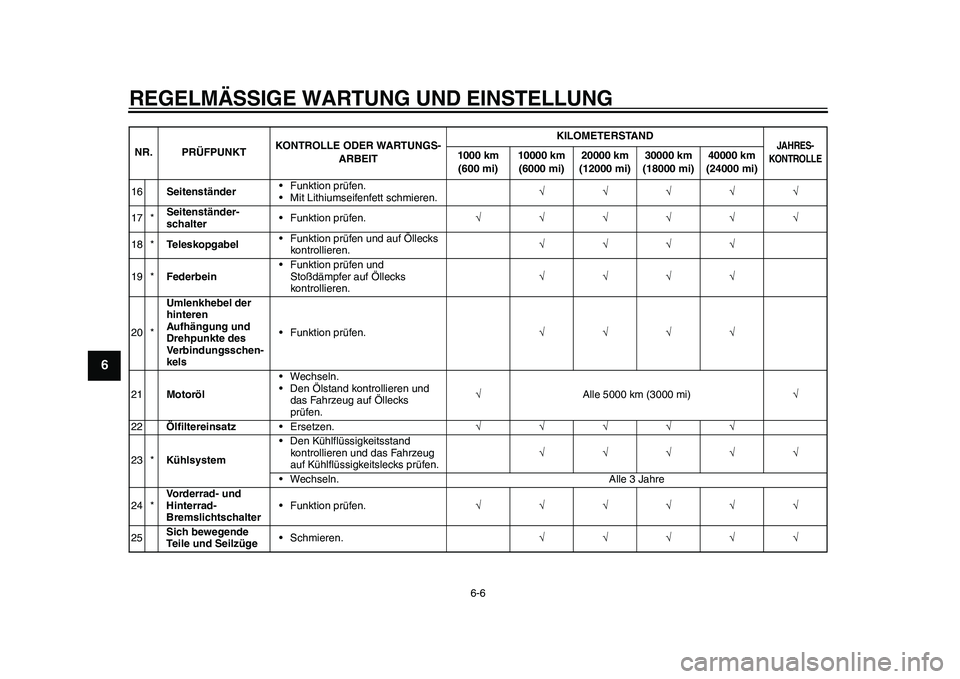

16Seitenständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.
17 *Seitenständer-
schalter• Funktion prüfen.
18 *Teleskopgabel• Funktion prüfen und auf Öllecks
kontrollieren.
19 *Federbein• Funktion prüfen und
Stoßdämpfer auf Öllecks
kontrollieren.
20 *Umlenkhebel der
hinteren
Aufhängung und
Drehpunkte des
Verbindungsschen-
kels• Funktion prüfen.
21Motoröl• Wechseln.
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks
prüfen.Alle 5000 km (3000 mi)
22Ölfiltereinsatz•Ersetzen.
23 *Kühlsystem• Den Kühlflüssigkeitsstand
kontrollieren und das Fahrzeug
auf Kühlflüssigkeitslecks prüfen.
• Wechseln. Alle 3 Jahre
24 *Vorderrad- und
Hinterrad-
Bremslichtschalter• Funktion prüfen.
25Sich bewegende
Teile und Seilzüge•Schmieren. NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROLLE
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
32D-9-G6.book 6 ページ ２０１１年１月１０日　月曜日　午後４時２４分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
2
3
4
567
8
9

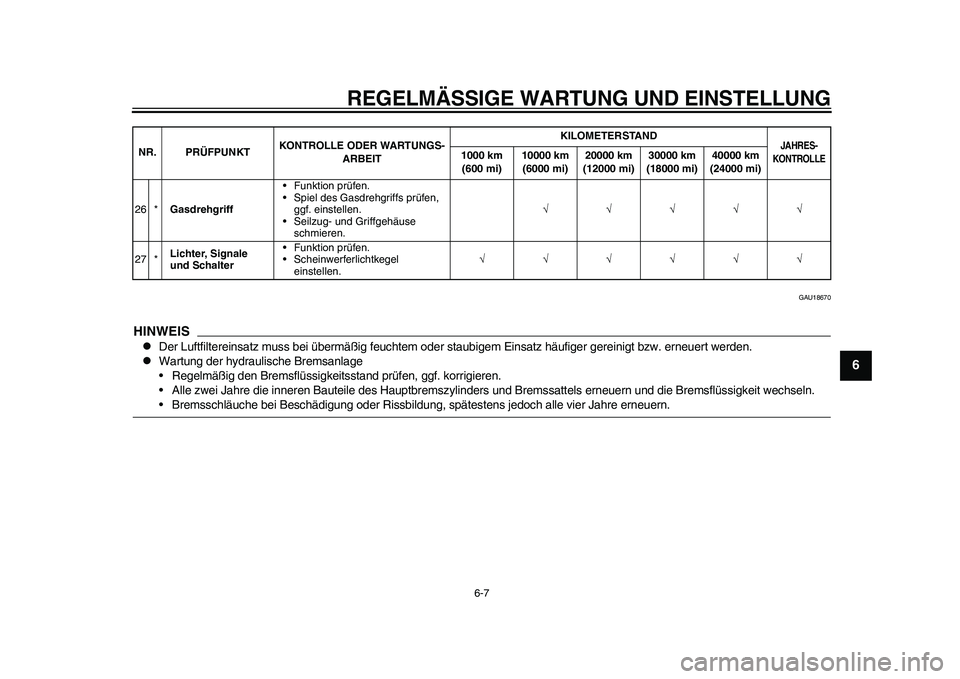

GAU18670
HINWEIS
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.

Wartung der hydraulische Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
26 *Gasdrehgriff• Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
• Seilzug- und Griffgehäuse
schmieren.
27 *Lichter, Signale
und Schalter• Funktion prüfen.
• Scheinwerferlichtkegel
einstellen. NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROLLE
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
32D-9-G6.book 7 ページ ２０１１年１月１０日　月曜日　午後４時２４分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
1
2
3
4
56
7
8
9

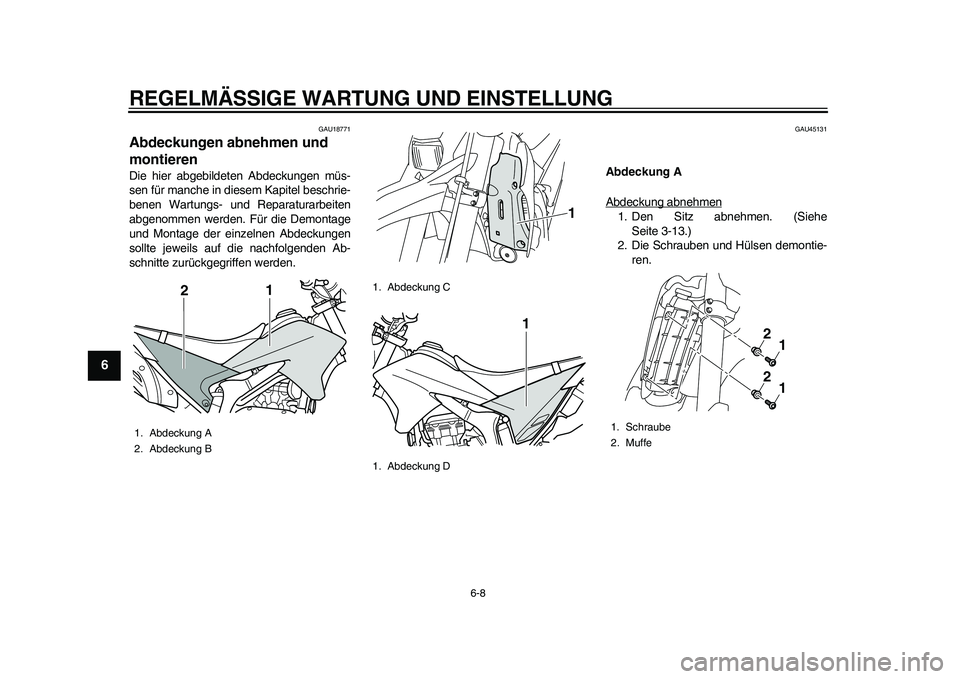

GAU18771
Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU45131
Abdeckung A
Abdeckung abnehmen1. Den Sitz abnehmen. (Siehe
Seite 3-13.)
2. Die Schrauben und Hülsen demontie-
ren.
1. Abdeckung A
2. Abdeckung B
1
2
1. Abdeckung C
1. Abdeckung D
1
1
1. Schraube
2. Muffe
2
1
2
1
32D-9-G6.book 8 ページ ２０１１年１月１０日　月曜日　午後４時２４分
