YAMAHA WR 250R 2011 Betriebsanleitungen (in German)

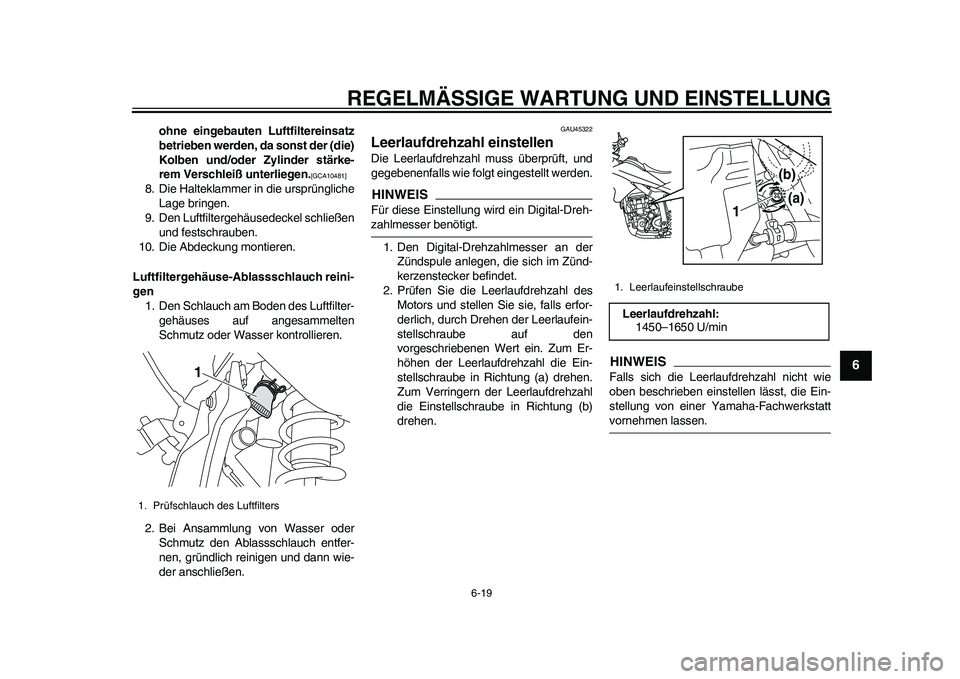

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
2
3
4
567
8
9
ohne eingebauten Luftfiltereinsatz
betrieben werden, da sonst der (die)
Kolben und/oder Zylinder stärke-
rem Verschleiß unterliegen.
[GCA10481]

8. Die Halteklammer in die ursprüngliche
Lage bringen.
9. Den Luftfiltergehäusedeckel schließen
und festschrauben.
10. Die Abdeckung montieren.
Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Schlauch am Boden des Luftfilter-
gehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU45322
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss überprüft, und
gegebenenfalls wie folgt eingestellt werden.HINWEISFür diese Einstellung wird ein Digital-Dreh-zahlmesser benötigt.
1. Den Digital-Drehzahlmesser an der
Zündspule anlegen, die sich im Zünd-
kerzenstecker befindet.
2. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den
vorgeschriebenen Wert ein. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube in Richtung (a) drehen.
Zum Verringern der Leerlaufdrehzahl
die Einstellschraube in Richtung (b)
drehen.
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, die Ein-
stellung von einer Yamaha-Fachwerkstattvornehmen lassen.
1. Prüfschlauch des Luftfilters
1
1. LeerlaufeinstellschraubeLeerlaufdrehzahl:
1450–1650 U/min
1
(b)
(a)
32D-9-G6.book 19 ページ ２０１１年１月１０日　月曜日　午後４時２４分

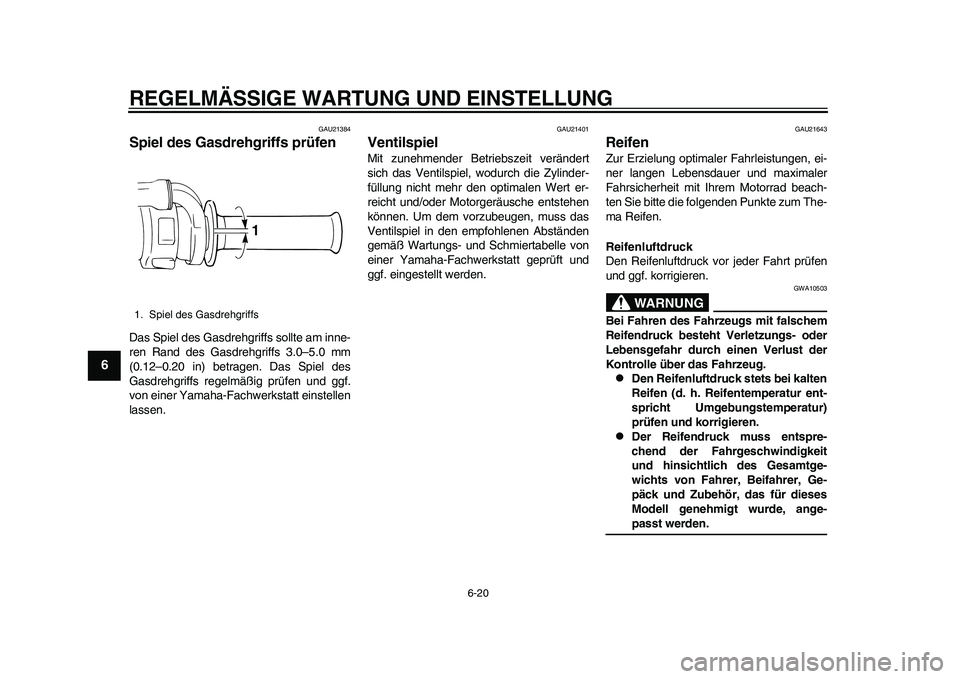

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
1
2
3
4
56
7
8
9
GAU21384
Spiel des Gasdrehgriffs prüfen Das Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des
Gasdrehgriffs regelmäßig prüfen und ggf.
von einer Yamaha-Fachwerkstatt einstellen
lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21643
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10503
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
1. Spiel des Gasdrehgriffs
1
32D-9-G6.book 20 ページ ２０１１年１月１０日　月曜日　午後４時２４分

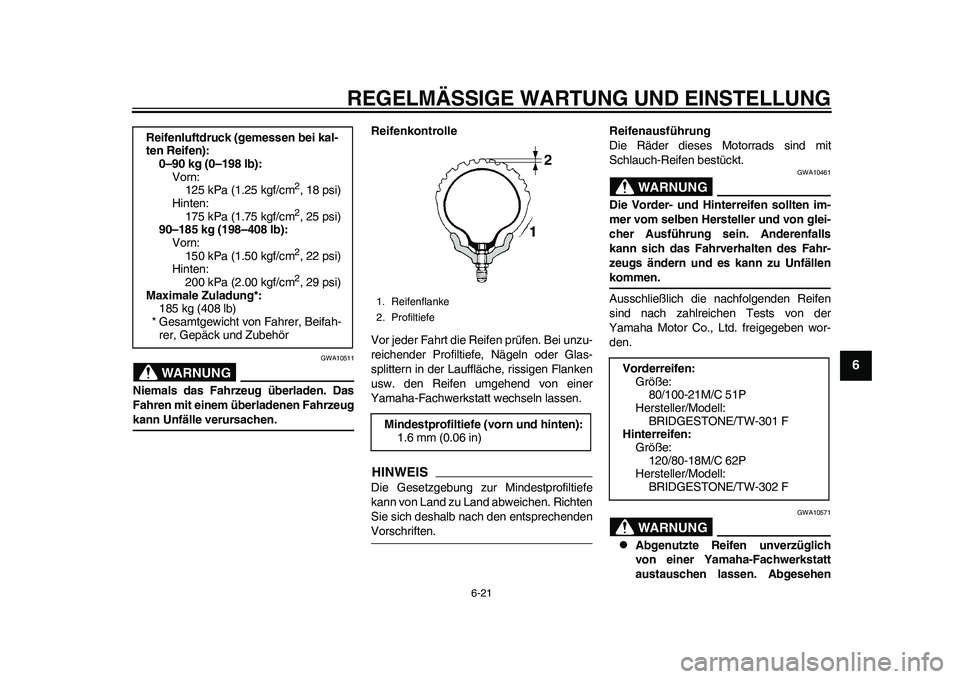

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
2
3
4
567
8
9
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeugkann Unfälle verursachen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechendenVorschriften.Reifenausführung
Die Räder dieses Motorrads sind mit
Schlauch-Reifen bestückt.
WARNUNG
GWA10461
Die Vorder- und Hinterreifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls
kann sich das Fahrverhalten des Fahr-
zeugs ändern und es kann zu Unfällenkommen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA10571

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vorn:
125 kPa (1.25 kgf/cm
2, 18 psi)
Hinten:
175 kPa (1.75 kgf/cm2, 25 psi)
90–185 kg (198–408 lb):
Vorn:
150 kPa (1.50 kgf/cm2, 22 psi)
Hinten:
200 kPa (2.00 kgf/cm2, 29 psi)
Maximale Zuladung*:
185 kg (408 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vorderreifen:
Größe:
80/100-21M/C 51P
Hersteller/Modell:
BRIDGESTONE/TW-301 F
Hinterreifen:
Größe:
120/80-18M/C 62P
Hersteller/Modell:
BRIDGESTONE/TW-302 F
32D-9-G6.book 21 ページ ２０１１年１月１０日　月曜日　午後４時２４分

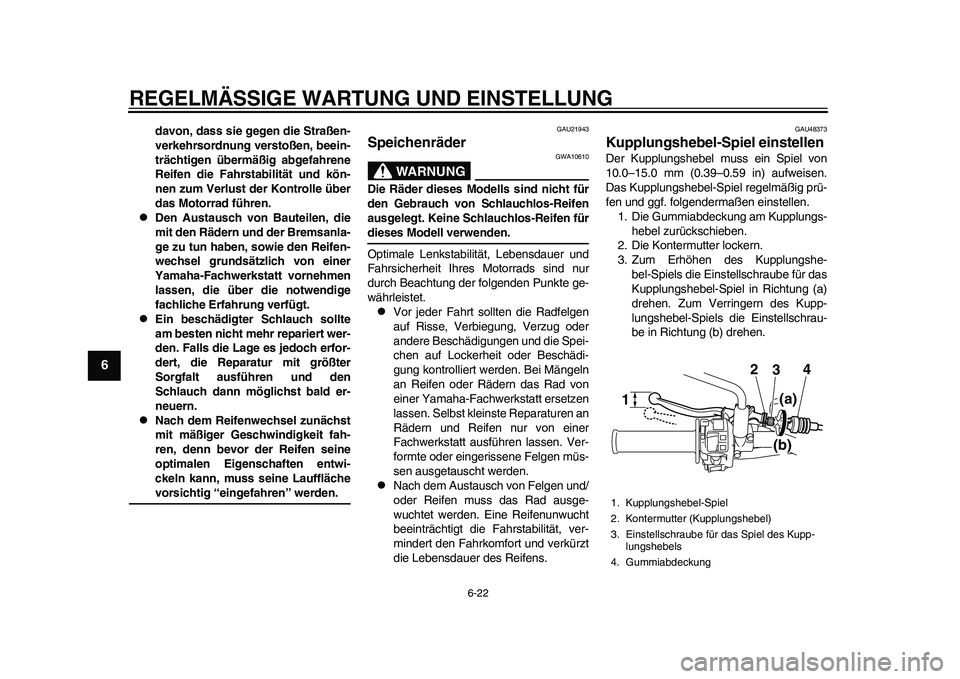

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
1
2
3
4
56
7
8
9
davon, dass sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Motorrad führen.

Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.

Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-
neuern.

Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Laufflächevorsichtig “eingefahren” werden.
GAU21943
Speichenräder
WARNUNG
GWA10610
Die Räder dieses Modells sind nicht für
den Gebrauch von Schlauchlos-Reifen
ausgelegt. Keine Schlauchlos-Reifen fürdieses Modell verwenden.
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Vor jeder Fahrt sollten die Radfelgen
auf Risse, Verbiegung, Verzug oder
andere Beschädigungen und die Spei-
chen auf Lockerheit oder Beschädi-
gung kontrolliert werden. Bei Mängeln
an Reifen oder Rädern das Rad von
einer Yamaha-Fachwerkstatt ersetzen
lassen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.

Nach dem Austausch von Felgen und/
oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
GAU48373
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Die Gummiabdeckung am Kupplungs-
hebel zurückschieben.
2. Die Kontermutter lockern.
3. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellschraube für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.1. Kupplungshebel-Spiel
2. Kontermutter (Kupplungshebel)
3. Einstellschraube für das Spiel des Kupp-
lungshebels
4. Gummiabdeckung
3 2
1
4
(a)(b)
32D-9-G6.book 22 ページ ２０１１年１月１０日　月曜日　午後４時２４分

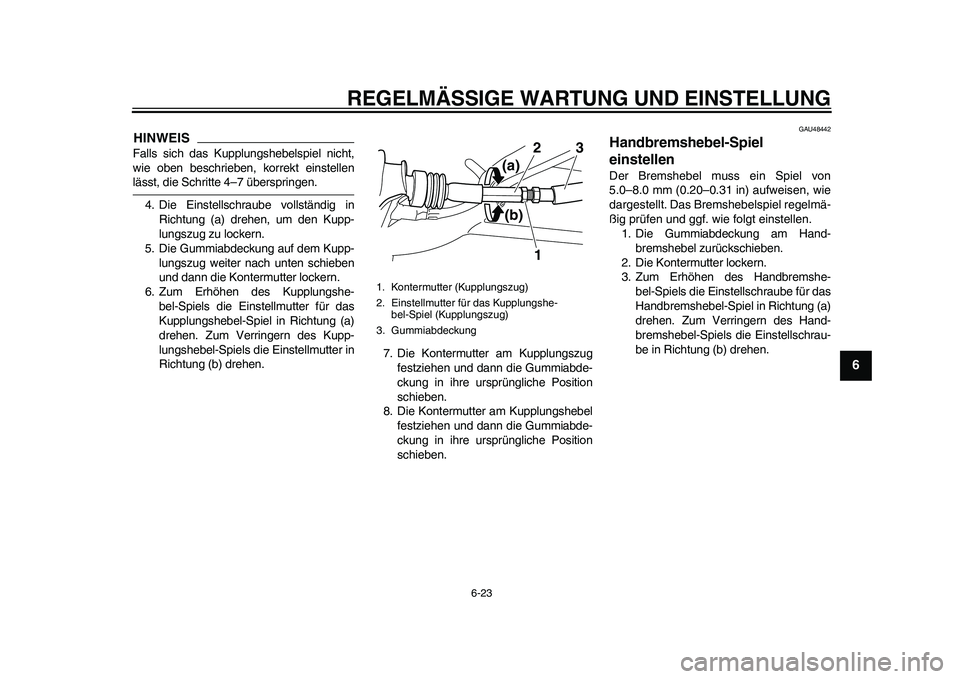

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
2
3
4
567
8
9
HINWEISFalls sich das Kupplungshebelspiel nicht,
wie oben beschrieben, korrekt einstellenlässt, die Schritte 4–7 überspringen.
4. Die Einstellschraube vollständig in
Richtung (a) drehen, um den Kupp-
lungszug zu lockern.
5. Die Gummiabdeckung auf dem Kupp-
lungszug weiter nach unten schieben
und dann die Kontermutter lockern.
6. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellmutter für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellmutter in
Richtung (b) drehen.7. Die Kontermutter am Kupplungszug
festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.
8. Die Kontermutter am Kupplungshebel
festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.
GAU48442
Handbremshebel-Spiel
einstellen Der Bremshebel muss ein Spiel von
5.0–8.0 mm (0.20–0.31 in) aufweisen, wie
dargestellt. Das Bremshebelspiel regelmä-
ßig prüfen und ggf. wie folgt einstellen.
1. Die Gummiabdeckung am Hand-
bremshebel zurückschieben.
2. Die Kontermutter lockern.
3. Zum Erhöhen des Handbremshe-
bel-Spiels die Einstellschraube für das
Handbremshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
1. Kontermutter (Kupplungszug)
2. Einstellmutter für das Kupplungshe-
bel-Spiel (Kupplungszug)
3. Gummiabdeckung
1 2
3
(a)
(b)
32D-9-G6.book 23 ページ ２０１１年１月１０日　月曜日　午後４時２４分

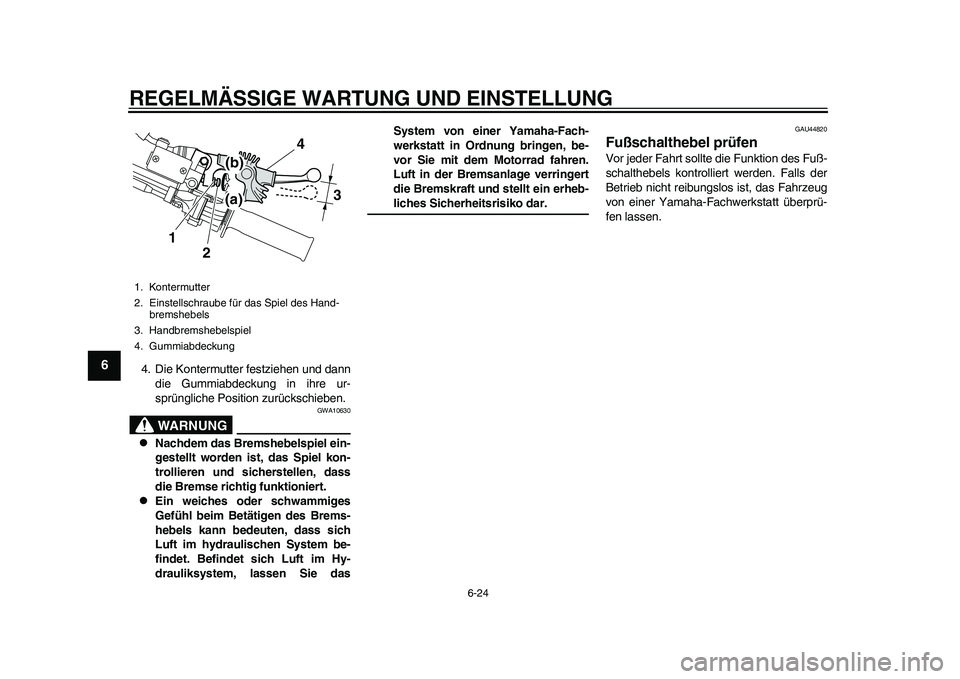

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
1
2
3
4
56
7
8
9
4. Die Kontermutter festziehen und dann
die Gummiabdeckung in ihre ur-
sprüngliche Position zurückschieben.
WARNUNG
GWA10630

Nachdem das Bremshebelspiel ein-
gestellt worden ist, das Spiel kon-
trollieren und sicherstellen, dass
die Bremse richtig funktioniert.

Ein weiches oder schwammiges
Gefühl beim Betätigen des Brems-
hebels kann bedeuten, dass sich
Luft im hydraulischen System be-
findet. Befindet sich Luft im Hy-
drauliksystem, lassen Sie dasSystem von einer Yamaha-Fach-
werkstatt in Ordnung bringen, be-
vor Sie mit dem Motorrad fahren.
Luft in der Bremsanlage verringert
die Bremskraft und stellt ein erheb-
liches Sicherheitsrisiko dar.
GAU44820
Fußschalthebel prüfen Vor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
1. Kontermutter
2. Einstellschraube für das Spiel des Hand-
bremshebels
3. Handbremshebelspiel
4. Gummiabdeckung
3
1
2
4
(b)
(a)
32D-9-G6.book 24 ページ ２０１１年１月１０日　月曜日　午後４時２４分

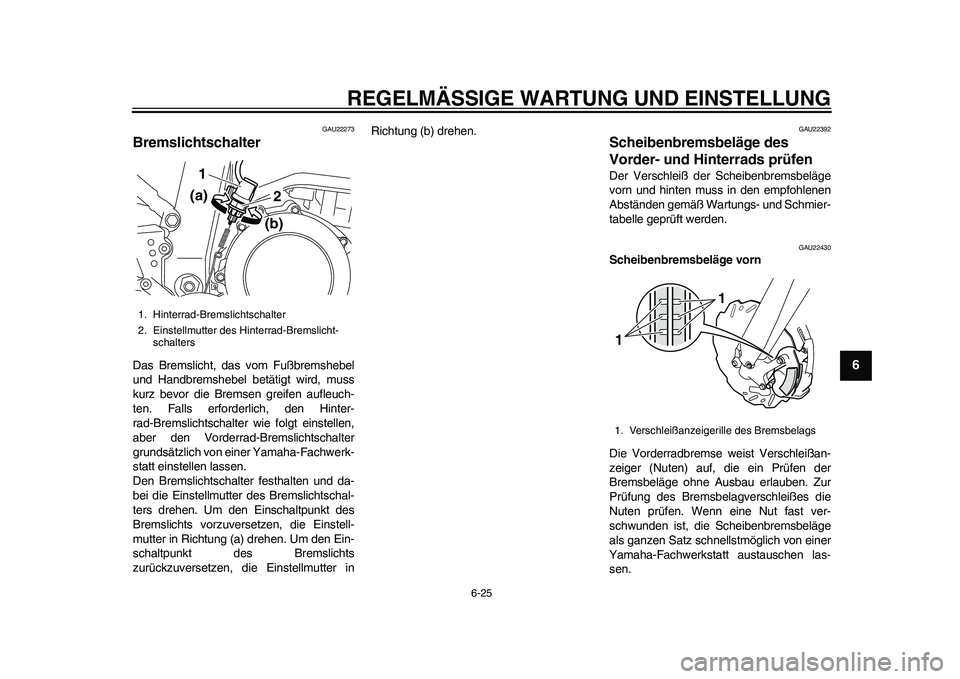

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
2
3
4
567
8
9
GAU22273
Bremslichtschalter Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinter-
rad-Bremslichtschalter wie folgt einstellen,
aber den Vorderrad-Bremslichtschalter
grundsätzlich von einer Yamaha-Fachwerk-
statt einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter inRichtung (b) drehen.
GAU22392
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22430
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1
2(b) (a)
1. Verschleißanzeigerille des Bremsbelags11
32D-9-G6.book 25 ページ ２０１１年１月１０日　月曜日　午後４時２４分

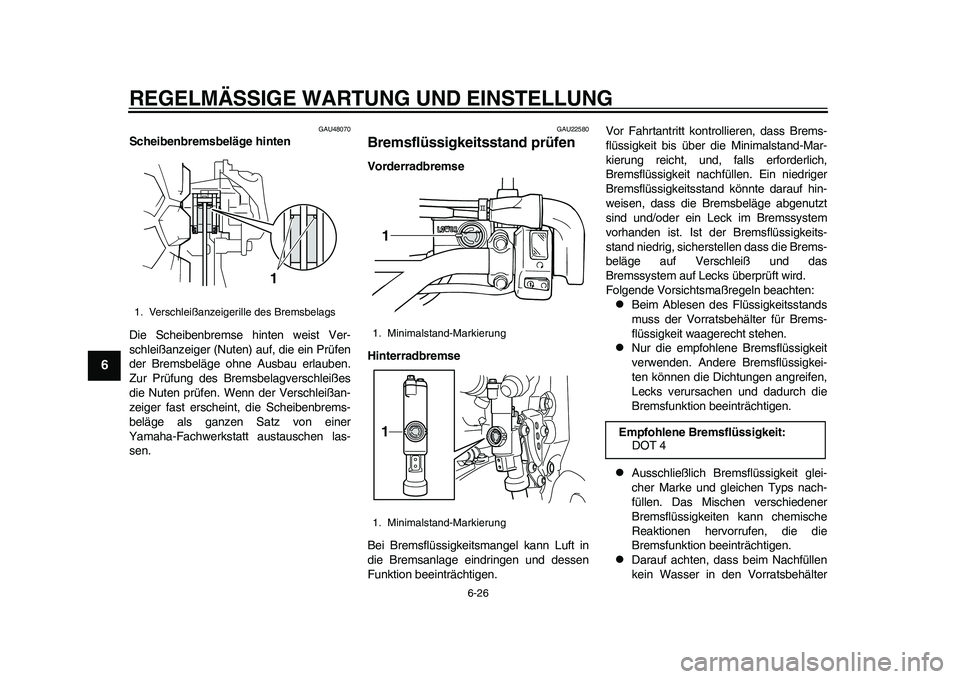

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
1
2
3
4
56
7
8
9
GAU48070
Scheibenbremsbeläge hinten
Die Scheibenbremse hinten weist Ver-
schleißanzeiger (Nuten) auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Nuten prüfen. Wenn der Verschleißan-
zeiger fast erscheint, die Scheibenbrems-
beläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22580
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das
Bremssystem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.

Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.

Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.

Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
1. Verschleißanzeigerille des Bremsbelags
1
1. Minimalstand-Markierung
1. Minimalstand-Markierung11
Empfohlene Bremsflüssigkeit:
DOT 4
32D-9-G6.book 26 ページ ２０１１年１月１０日　月曜日　午後４時２４分

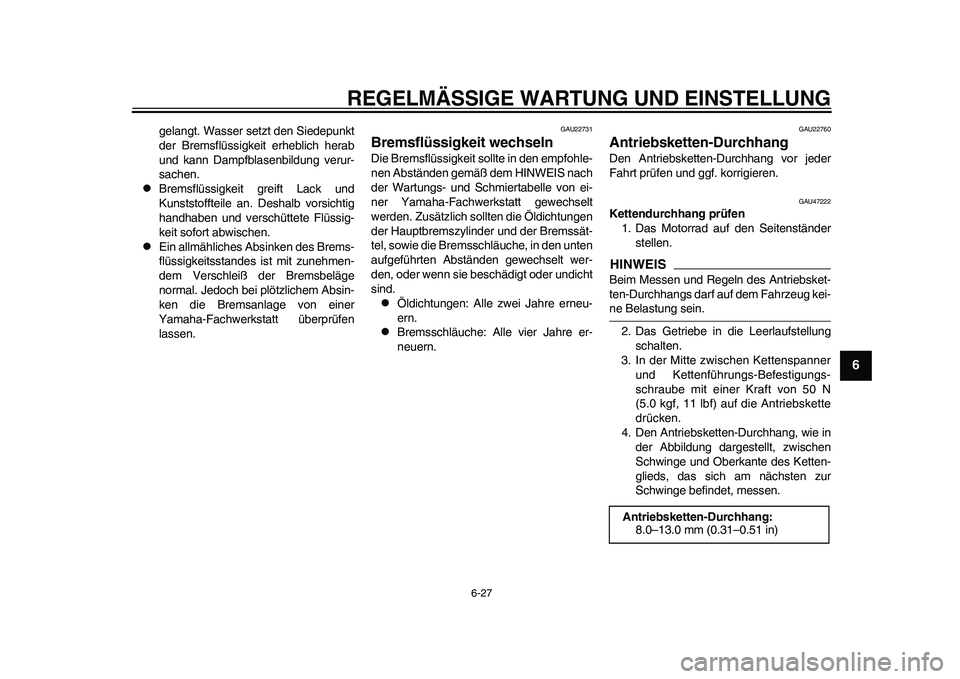

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
2
3
4
567
8
9
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.

Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.

Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge
normal. Jedoch bei plötzlichem Absin-
ken die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
GAU22731
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
der Hauptbremszylinder und der Bremssät-
tel, sowie die Bremsschläuche, in den unten
aufgeführten Abständen gewechselt wer-
den, oder wenn sie beschädigt oder undicht
sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.

Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU47222
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEISBeim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-ne Belastung sein.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. In der Mitte zwischen Kettenspanner
und Kettenführungs-Befestigungs-
schraube mit einer Kraft von 50 N
(5.0 kgf, 11 lbf) auf die Antriebskette
drücken.
4. Den Antriebsketten-Durchhang, wie in
der Abbildung dargestellt, zwischen
Schwinge und Oberkante des Ketten-
glieds, das sich am nächsten zur
Schwinge befindet, messen.
Antriebsketten-Durchhang:
8.0–13.0 mm (0.31–0.51 in)
32D-9-G6.book 27 ページ ２０１１年１月１０日　月曜日　午後４時２４分

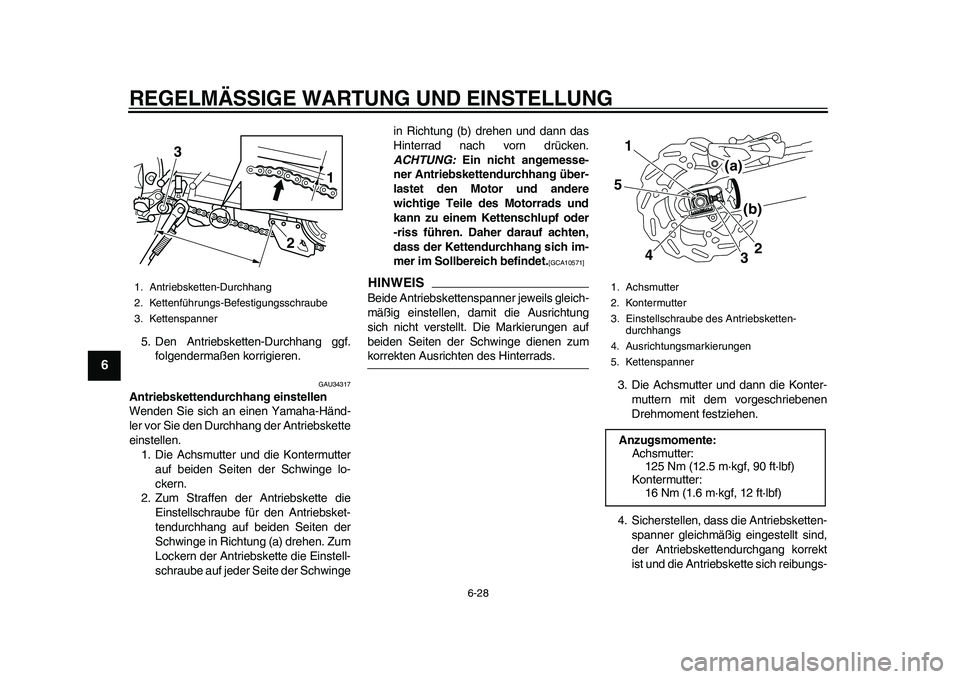

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
1
2
3
4
56
7
8
9
5. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU34317
Antriebskettendurchhang einstellen
Wenden Sie sich an einen Yamaha-Händ-
ler vor Sie den Durchhang der Antriebskette
einstellen.
1. Die Achsmutter und die Kontermutter
auf beiden Seiten der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwingein Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere
wichtige Teile des Motorrads und
kann zu einem Kettenschlupf oder
-riss führen. Daher darauf achten,
dass der Kettendurchhang sich im-
mer im Sollbereich befindet.
[GCA10571]

HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zumkorrekten Ausrichten des Hinterrads.
3. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen.
4. Sicherstellen, dass die Antriebsketten-
spanner gleichmäßig eingestellt sind,
der Antriebskettendurchgang korrekt
ist und die Antriebskette sich reibungs-
1. Antriebsketten-Durchhang
2. Kettenführungs-Befestigungsschraube
3. Kettenspanner
1
3
2
1. Achsmutter
2. Kontermutter
3. Einstellschraube des Antriebsketten-
durchhangs
4. Ausrichtungsmarkierungen
5. KettenspannerAnzugsmomente:
Achsmutter:
125 Nm (12.5 m·kgf, 90 ft·lbf)
Kontermutter:
16 Nm (1.6 m·kgf, 12 ft·lbf)15
32
4
(b)
(a)
32D-9-G6.book 28 ページ ２０１１年１月１０日　月曜日　午後４時２４分
