YAMAHA WR 250R 2011 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2011, Model line: WR 250R, Model: YAMAHA WR 250R 2011Pages: 98, PDF-Größe: 2.62 MB
Page 71 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
2
3
4
567
8
9
los bewegt.
GAU23025

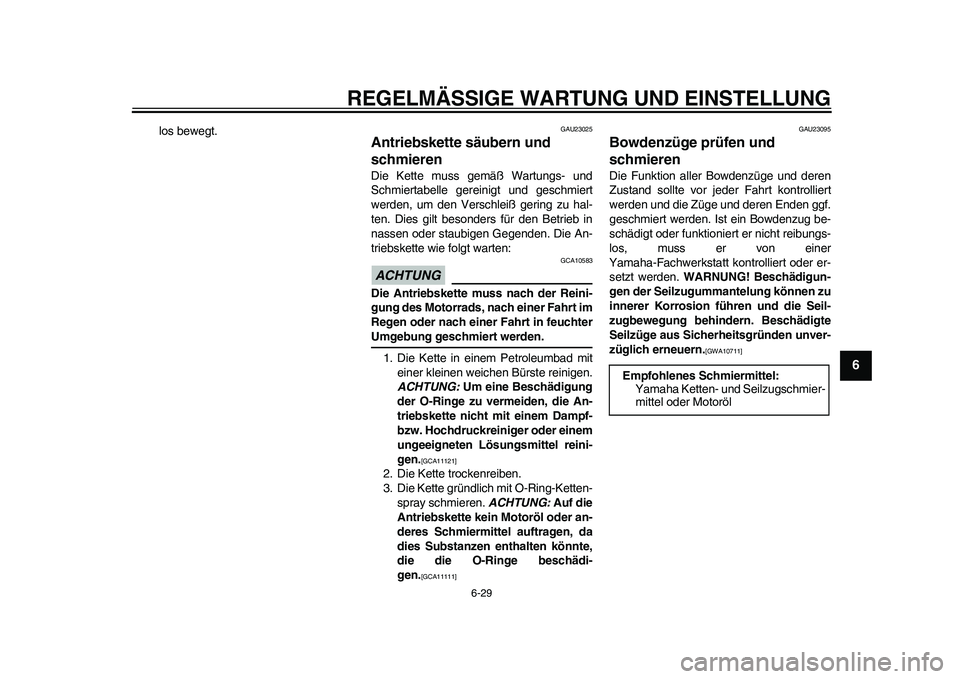

Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10583
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchterUmgebung geschmiert werden.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11121]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da
dies Substanzen enthalten könnte,
die die O-Ringe beschädi-
gen.
[GCA11111]
GAU23095
Bowdenzüge prüfen und
schmieren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer
Yamaha-Fachwerkstatt kontrolliert oder er-
setzt werden. WARNUNG! Beschädigun-
gen der Seilzugummantelung können zu
innerer Korrosion führen und die Seil-
zugbewegung behindern. Beschädigte
Seilzüge aus Sicherheitsgründen unver-
züglich erneuern.
[GWA10711]
Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzugschmier-
mittel oder Motoröl
32D-9-G6.book 29 ページ 2011年1月10日 月曜日 午後4時24分
Page 72 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
1
2
3
4
56
7
8
9
GAU23114

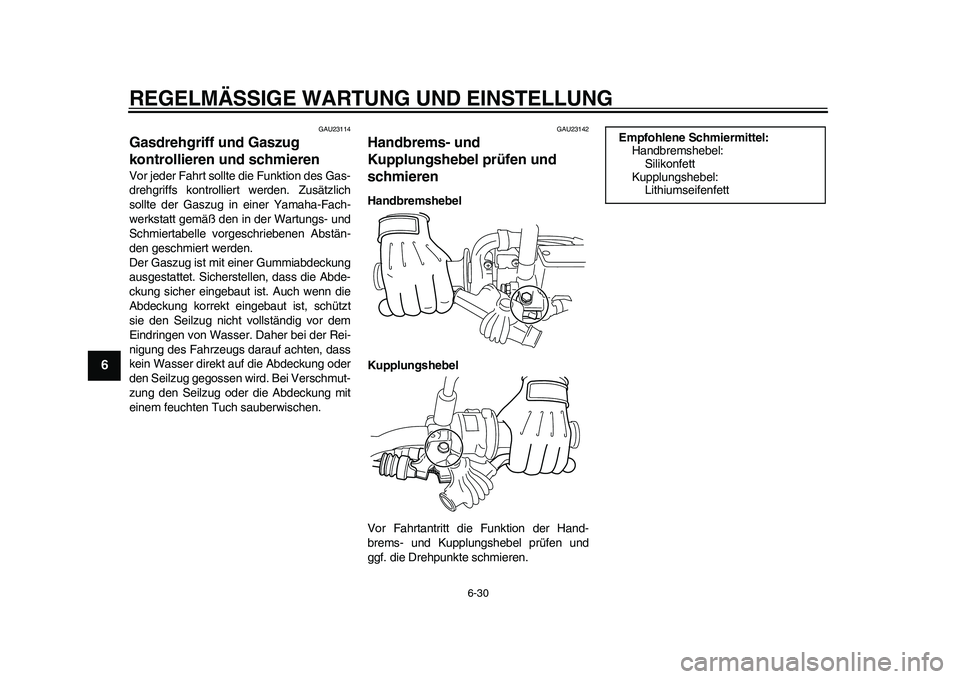

Gasdrehgriff und Gaszug
kontrollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
GAU23142
Handbrems- und
Kupplungshebel prüfen und
schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel:
Lithiumseifenfett
32D-9-G6.book 30 ページ 2011年1月10日 月曜日 午後4時24分
Page 73 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
2
3
4
567
8
9
GAU23182

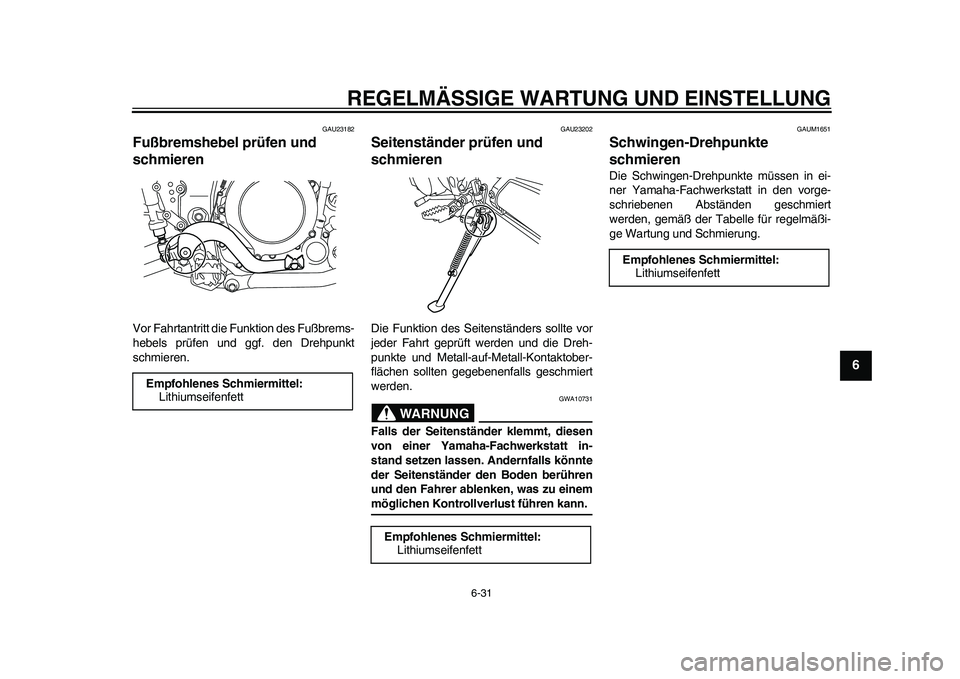

Fußbremshebel prüfen und
schmieren Vor Fahrtantritt die Funktion des Fußbrems-
hebels prüfen und ggf. den Drehpunkt
schmieren.
GAU23202
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10731
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einemmöglichen Kontrollverlust führen kann.
GAUM1651
Schwingen-Drehpunkte
schmieren Die Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
32D-9-G6.book 31 ページ 2011年1月10日 月曜日 午後4時24分
Page 74 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
1
2
3
4
56
7
8
9
GAU23272

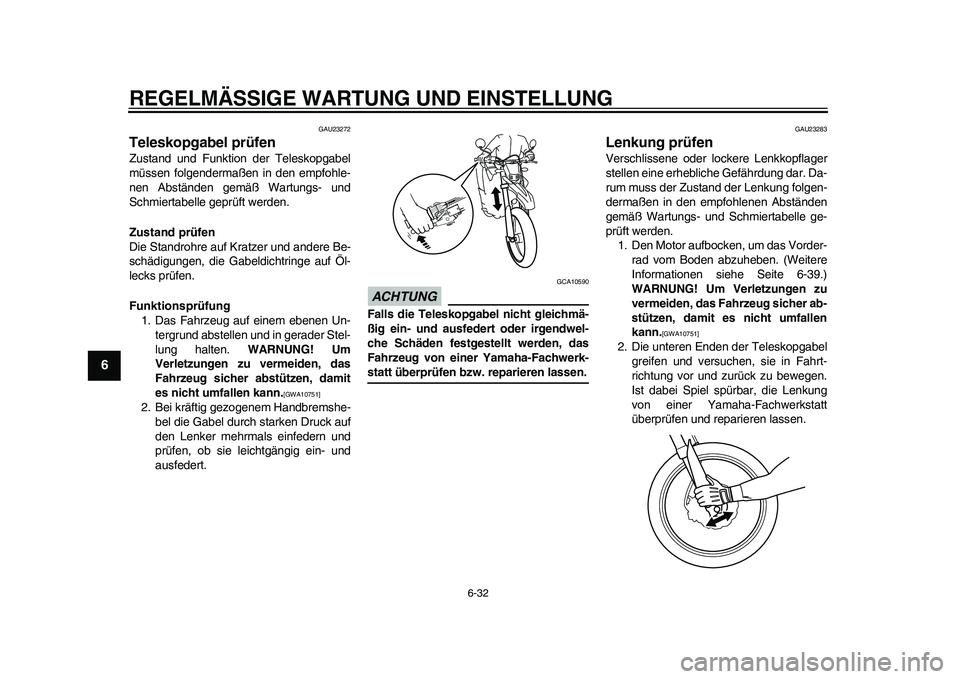

Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23283
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 6-39.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
32D-9-G6.book 32 ページ 2011年1月10日 月曜日 午後4時24分
Page 75 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
2
3
4
567
8
9
GAU23291

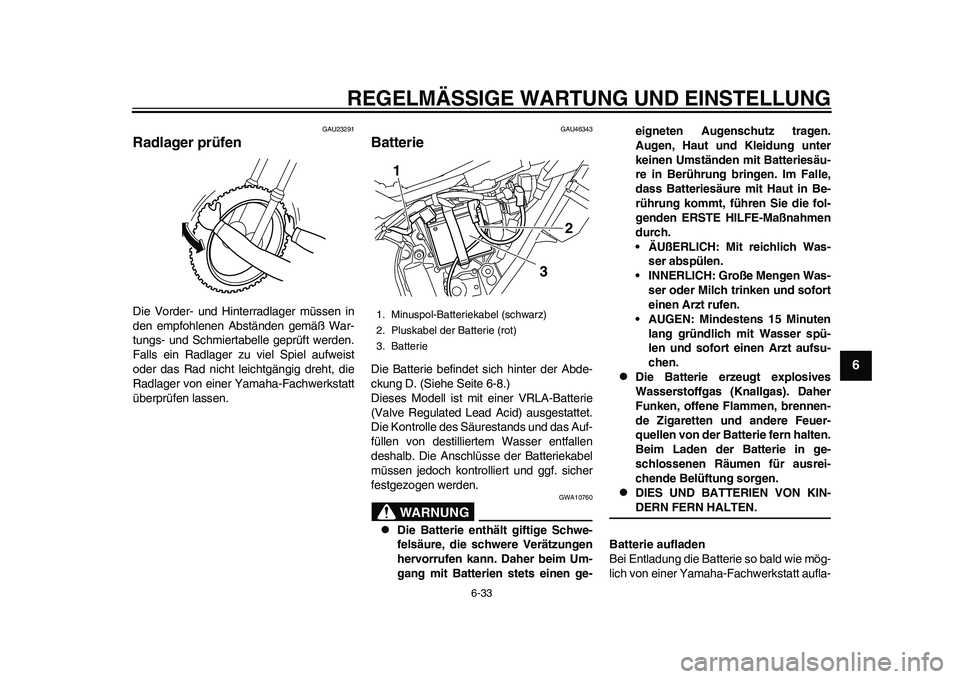

Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU46343
Batterie Die Batterie befindet sich hinter der Abde-
ckung D. (Siehe Seite 6-8.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. sicher
festgezogen werden.
WARNUNG
GWA10760
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
• ÄUßERLICH: Mit reichlich Was-
ser abspülen.
• INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
• AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
1. Minuspol-Batteriekabel (schwarz)
2. Pluskabel der Batterie (rot)
3. Batterie
3
2
1
32D-9-G6.book 33 ページ 2011年1月10日 月曜日 午後4時24分
Page 76 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
1
2
3
4
56
7
8
9

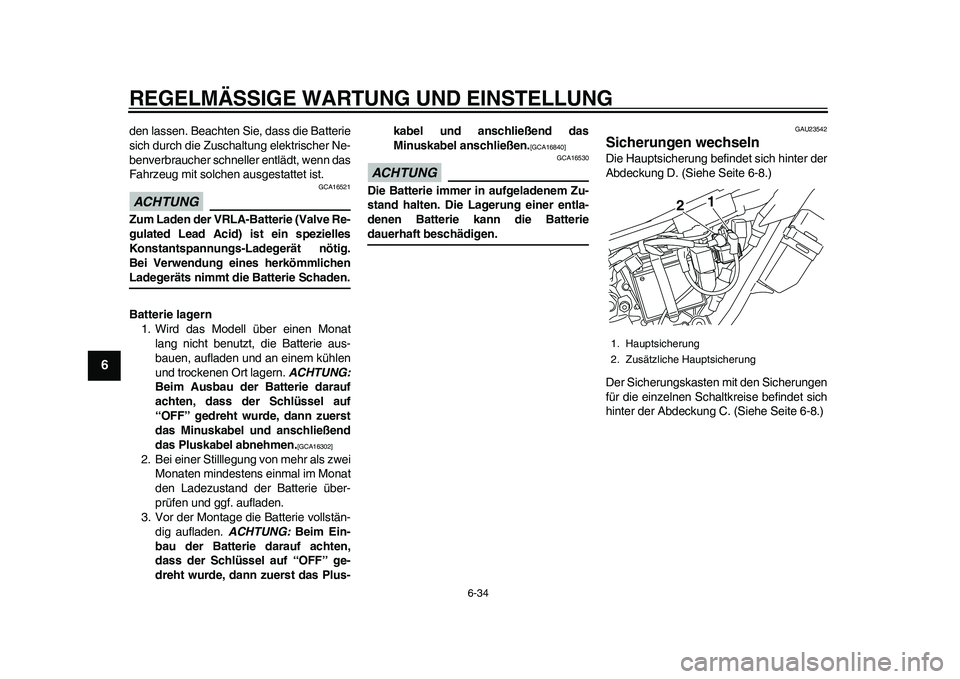

den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.ACHTUNG
GCA16521
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichenLadegeräts nimmt die Batterie Schaden.
Batterie lagern
1. Wird das Modell über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
bau der Batterie darauf achten,
dass der Schlüssel auf “OFF” ge-
dreht wurde, dann zuerst das Plus-kabel und anschließend das
Minuskabel anschließen.
[GCA16840]
ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batteriedauerhaft beschädigen.
GAU23542
Sicherungen wechseln Die Hauptsicherung befindet sich hinter der
Abdeckung D. (Siehe Seite 6-8.)
Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
hinter der Abdeckung C. (Siehe Seite 6-8.)1. Hauptsicherung
2. Zusätzliche Hauptsicherung
21
32D-9-G6.book 34 ページ 2011年1月10日 月曜日 午後4時24分
Page 77 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
2
3
4
567
8
9

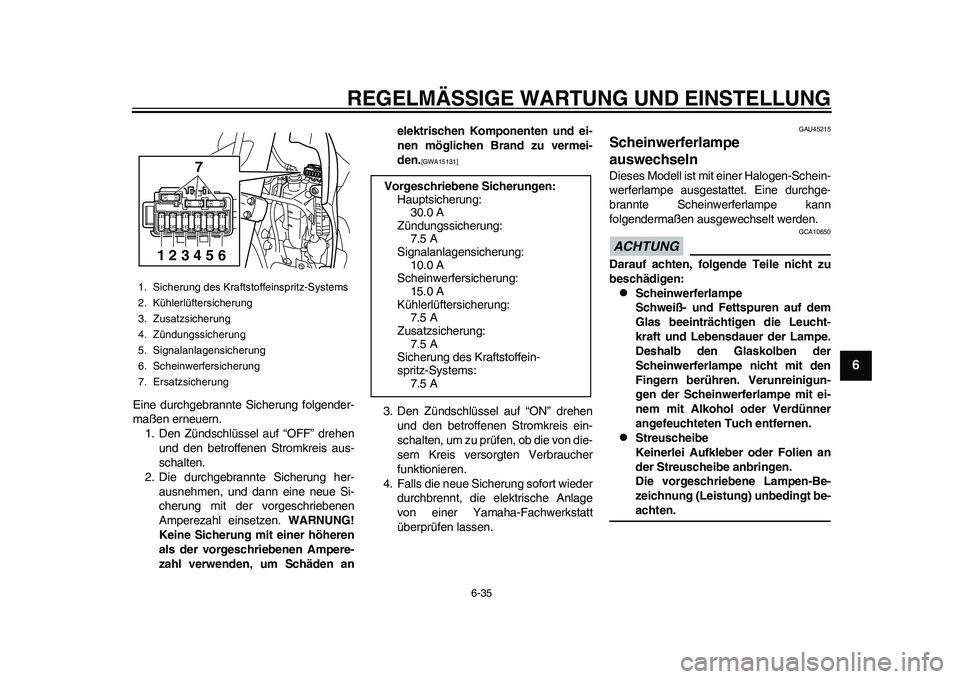

Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden anelektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU45215

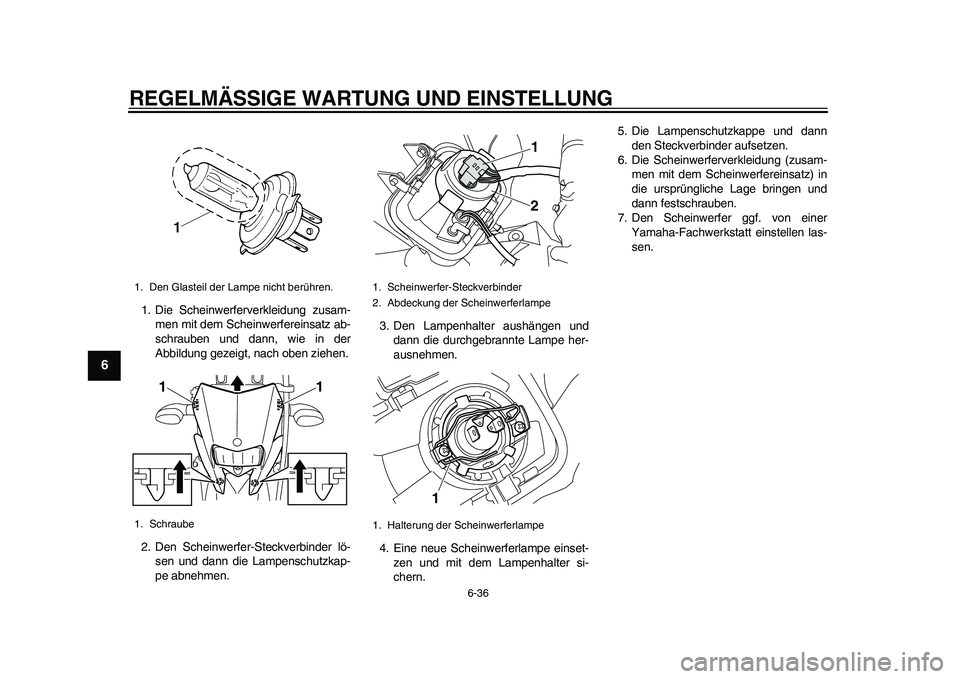

Scheinwerferlampe
auswechseln Dieses Modell ist mit einer Halogen-Schein-
werferlampe ausgestattet. Eine durchge-
brannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.
1. Sicherung des Kraftstoffeinspritz-Systems
2. Kühlerlüftersicherung
3. Zusatzsicherung
4. Zündungssicherung
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Ersatzsicherung
7
123456
Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Zündungssicherung:
7.5 A
Signalanlagensicherung:
10.0 A
Scheinwerfersicherung:
15.0 A
Kühlerlüftersicherung:
7.5 A
Zusatzsicherung:
7.5 A
Sicherung des Kraftstoffein-
spritz-Systems:
7.5 A
32D-9-G6.book 35 ページ 2011年1月10日 月曜日 午後4時24分
Page 78 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
1
2
3
4
56
7
8
9
1. Die Scheinwerferverkleidung zusam-
men mit dem Scheinwerfereinsatz ab-
schrauben und dann, wie in der
Abbildung gezeigt, nach oben ziehen.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.5. Die Lampenschutzkappe und dann
den Steckverbinder aufsetzen.
6. Die Scheinwerferverkleidung (zusam-
men mit dem Scheinwerfereinsatz) in
die ursprüngliche Lage bringen und
dann festschrauben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1
1
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1. Halterung der Scheinwerferlampe
1
2
1
32D-9-G6.book 36 ページ 2011年1月10日 月曜日 午後4時24分
Page 79 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
2
3
4
567
8
9
GAU24181

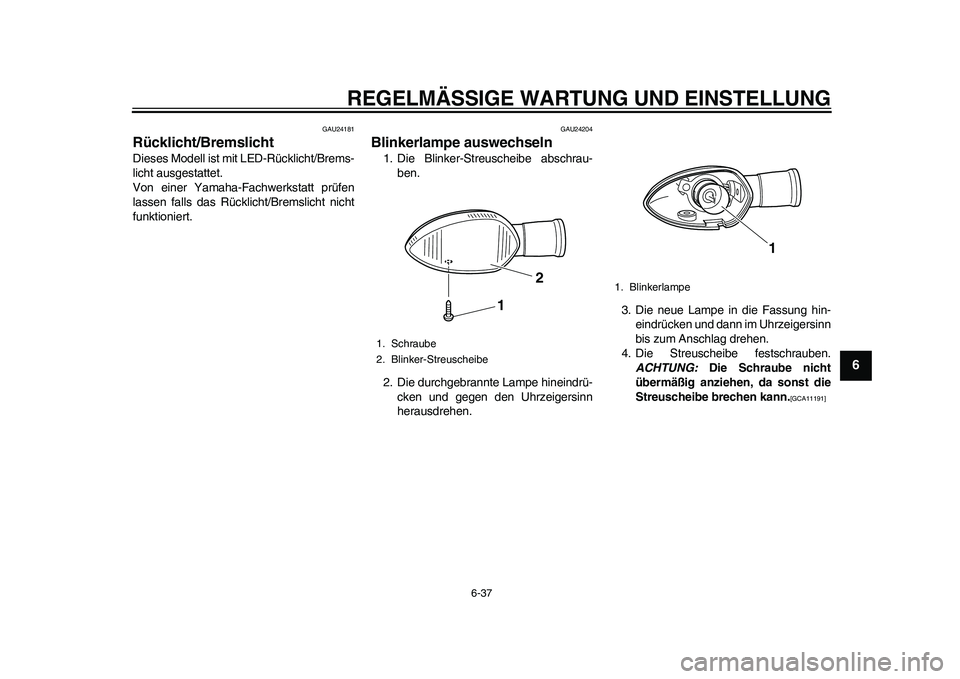

Rücklicht/Bremslicht Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]
1. Schraube
2. Blinker-Streuscheibe
1
2
1. Blinkerlampe
1
32D-9-G6.book 37 ページ 2011年1月10日 月曜日 午後4時24分
Page 80 of 98

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
1
2
3
4
56
7
8
9
GAU24313

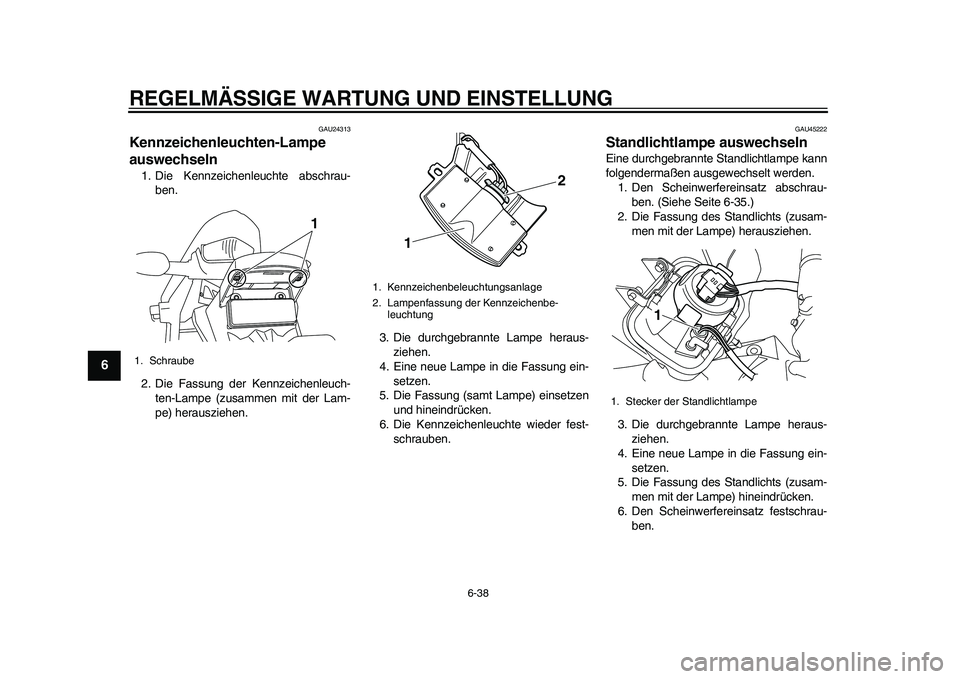

Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch-
ten-Lampe (zusammen mit der Lam-
pe) herausziehen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
GAU45222
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-35.)
2. Die Fassung des Standlichts (zusam-
men mit der Lampe) herausziehen.
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts (zusam-
men mit der Lampe) hineindrücken.
6. Den Scheinwerfereinsatz festschrau-
ben.
1. Schraube
1
1. Kennzeichenbeleuchtungsanlage
2. Lampenfassung der Kennzeichenbe-
leuchtung
12
1. Stecker der Standlichtlampe
1
32D-9-G6.book 38 ページ 2011年1月10日 月曜日 午後4時24分
