4 - 48
ENG

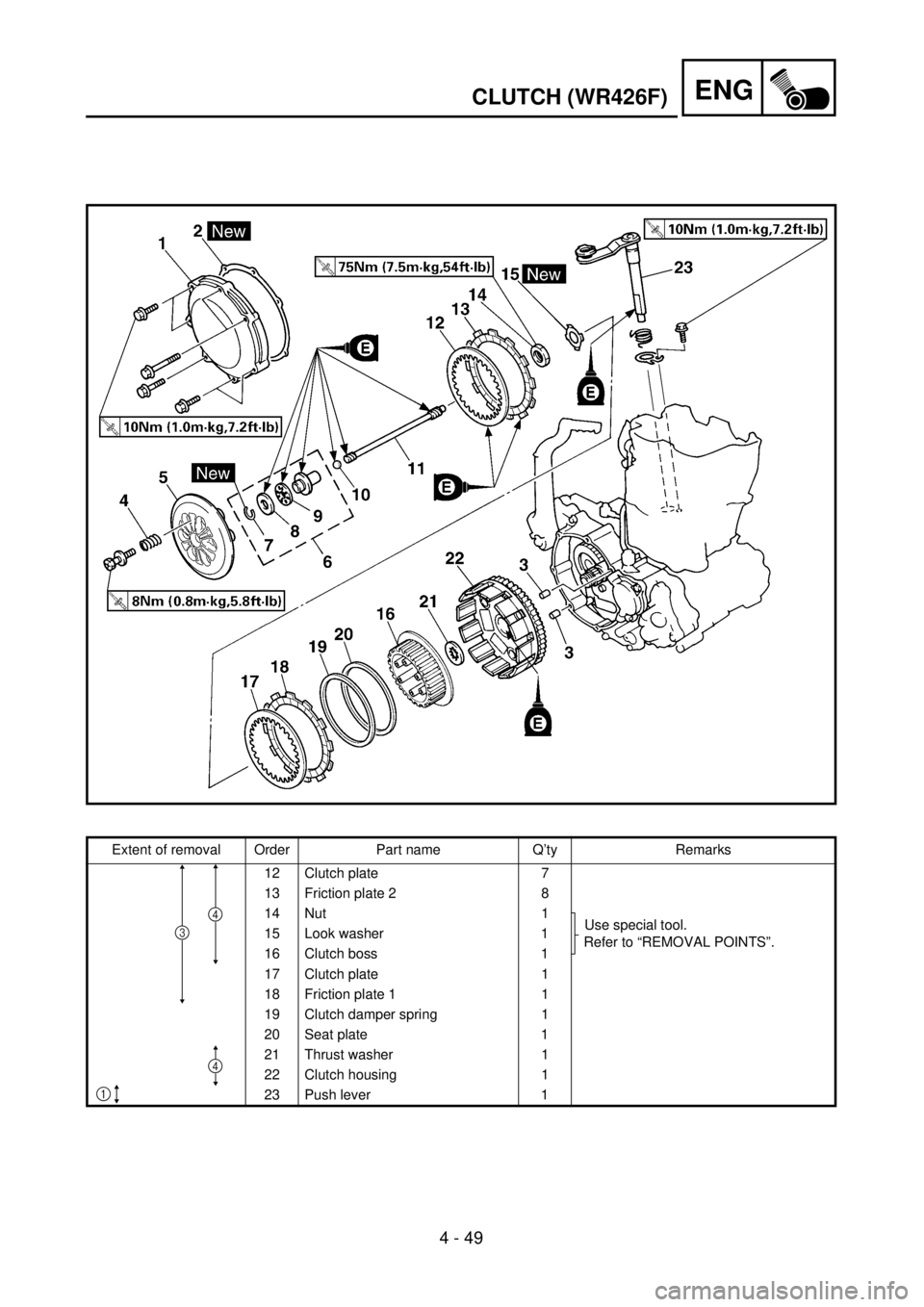

EMBRAYAGE (WR426F)
EMBRAYAGE
Organisation de la dépose:1 Dépose de la tige de commande et du levier de poussée 2 Démontage de la tige de commande 1
3 Dépose du disque de friction et du disque d’embrayage 4 Dépose du carter d’embrayage
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE L’EMBRAYAGE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
DE MOTEUR” au CHAPITRE 3.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Câble d’embrayage Déconnecter du côté moteur.
1 Couvercle d’embrayage 1
2 Joint 1
3 Goujon 2
4 Ressort d’embrayage 6
5 Plateau de pression 1
6 Tige de commande 1 1
7 Circlip 1
8 Rondelle plate 1
9 Roulement 1
10 Bille 1
11Tige de commande 2
1
1
1
2
34
KUPPLUNG (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)
KUPPLUNG (WR426F)
KUPPLUNG
Demontage-Arbeiten:1 Druckstange u. -hebel demontieren2 Druckstange 1 demontieren
3 Reib- u. Stahlscheiben demontieren4 Kupplungsgehäuse demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KUPPLUNG DEMONTIEREN
Vorbereitung für den Ausbau Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” im KAPITEL
3.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungszug Motorseitig demontieren.
1 Kupplungsdeckel 1
2 Dichtung 1
3 Paßstift 2
4 Kupplungsfeder 6
5 Druckplatte 1
6 Druckstange 1 1
7 Sicherungsring 1
8 Unterlegscheibe 1
9 Lager 1
10 Kugel 1
11Druckstange 2
1
1
1
2
34
EMBRAGUE (WR426F)
EMBRAGUE
Alcance de la extracción:1 Extracción de la varilla de empuje y la palanca de empuje2 Desmontaje del empuje 1
3 Extracción del disco de fricción y los discos de embrague4 Extracción de la caja del embrague
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL EMBRAGUE
Preparación para la extracción Drenar el aceite de motor. Consulte el apartado “SUSTITUCIÓN DEL ACEITE DE
MOTOR” del CAPÍTULO 3.
Pedal del freno Consulte el apartado “EXTRACCIÓN DEL MOTOR”.
Cable del embrague Desconectar en el lado del motor.
1 Cubierta del embrague 1
2 Junta 1
3 Fijo de centraje 2
4 Muelle del embrague 6
5 Plato de presión 1
6 Varilla de empuje 1 1
7 Circlip 1
8 Arandela plana 1
9 Cojinete 1
10 Bola
11Varilla de empuje 2
1
1
1
2
34
Page 432 of 762

ENG
4 - 49
CLUTCH (WR426F)
Extent of removal Order Part name Q’ty Remarks
12 Clutch plate 7
13 Friction plate 2 8
14 Nut 1
Use special tool.
Refer to “REMOVAL POINTS”. 15 Look washer 1
16 Clutch boss 1
17 Clutch plate 1
18 Friction plate 1 1
19 Clutch damper spring 1
20 Seat plate 1
21 Thrust washer 1
22 Clutch housing 1
23 Push lever 1
4
1
3
4
Page 433 of 762

4 - 49
ENG
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
12 Stahlscheibe 7
13 Reibscheibe 2 8
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Stahlscheibe 1
18 Reibscheibe 1 1
19 Kupplungsdämpferfeder 1
20 Sitzscheibe 1
21 Anlaufscheibe 1
22 Kupplungsgehäuse 1
23Druckhebel
1
1
3
4
4
Organisation de la dépose Ordre Nom de pièce Qté Remarques
12 Disque d’embrayage 7
13 Disque de friction 2 8
14 Ecrou 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle d’arrêt 1
16 Noix d’embrayage 1
17 Disque d’embrayage 1
18 Disque de friction 1 1
19 Ressort amortisseur d’embrayage 1
20 Siège 1
21 Rondelle de butée 1
22 Cloche d’embrayage 1
23Levier de poussée
1
1
3
4
4
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
12 Discos de embrague 7
13 Disco de fricción 2 8
14 Tuerca 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 15 Arandela de freno 1
16 Buje del embrague 1
17 Discos de embrague 1
18 Disco de fricción 1 1
19 Muelle del amortiguador del embrague 1
20 Disco del asiento 1
21 Arandela de empuje 1
22 Carcasa del embrague 1
23Palanca de empuje
1
1
3
4
4
KUPPLUNG (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)
Page 434 of 762

4 - 50
ENGCLUTCH (WR426F)
EC493000

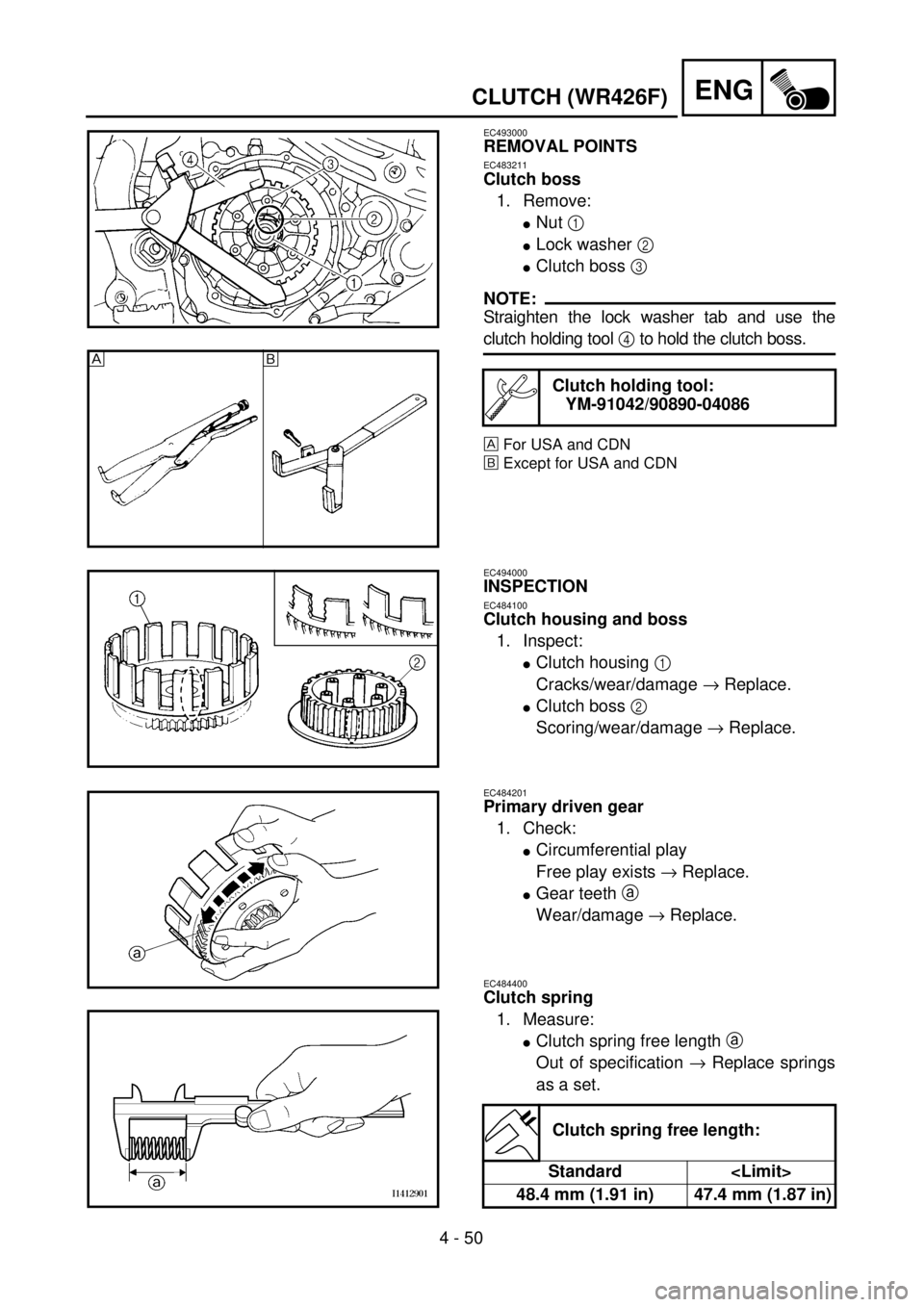

REMOVAL POINTS
EC483211
Clutch boss
1. Remove:
lNut 1
lLock washer 2
lClutch boss 3
NOTE:
Straighten the lock washer tab and use the
clutch holding tool 4 to hold the clutch boss.
For USA and CDN
õExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
õ
EC494000
INSPECTION
EC484100
Clutch housing and boss
1. Inspect:
lClutch housing 1
Cracks/wear/damage ® Replace.
lClutch boss 2
Scoring/wear/damage ® Replace.
EC484201
Primary driven gear
1. Check:
lCircumferential play
Free play exists ® Replace.
lGear teeth a
Wear/damage ® Replace.
EC484400
Clutch spring
1. Measure:
lClutch spring free length a
Out of specification ® Replace springs
as a set.
Clutch spring free length:
Standard
48.4 mm (1.91 in) 47.4 mm (1.87 in)
Page 435 of 762

ENG
4 - 50
AUSBAU
Kupplungsnabe
1. Demontieren:
lMutter 1
lSicherungsscheibe 2
lKupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade bie-
gen und die Kupplungsnabe mit dem
Universal-Kupplungshalter 4 gegen-
halten.
Nur USA und CDN
õNicht USA und CDN
Universal-Kupplungs-
halter
YM-91042/
90890-04086
PRÜFUNG
Kupplungsgehäuse und Kupp-
lungsnabe
1. Kontrollieren:
lKupplungsgehäuse 1
Rißbildung/Verschleiß/
Beschädigung ® Erneuern.
lKupplungsnabe 2
Riefen/Verschleiß/Beschä-
digung ® Erneuern.
Primärabtriebszahnrad
1. Kontrollieren:
lSpiel am Umfang
Spiel vorhanden ® Erneu-
ern.
lZähne a
Verschleiß/Beschädigung ®
Erneuern.
Kupplungsfeder
1. Messen:
lUngespannte Länge der
Kupplungsfeder a
Unvorschriftsmäßig ® Die
Feder im Satz erneuern.
Ungespannte Länge der
Kupplungsfeder
Standard
48,4 mm 47,4 mm
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
lEcrou 1
lRondelle-frein 2
lNoix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser
l’outil de poignée d’embrayage 4 pour
maintenir la noix d’embrayage.
Pour les USA et le CDN
õExcepté pour les USA et le CDN
Outil de poignée
d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
lCloche d’embrayage 1
Craquelures/usure/endomma-
gement ® Changer.
lNoix d’embrayage 2
Rayures/usure/endommage-
ment ® Changer.
Pignon mené primaire
1. Vérifier:
lJeu circonférentiel
Le jeu existe ® Changer.
lDent a
Usure/endommagement ®
Changer.
Ressort d’embrayage
1. Mesurer:
lLongueur libre de ressort
d’embrayage a
Hors spécification ® Changer
tous les ressorts.
Longueur libre de ressort
d’embrayage:
Standard
48,4 mm
(1,91 in)47,4 mm
(1,87 in)
PUNTOS DE EXTRACCIÓN
Buje del embrague
1. Extraer:
lTuerca 1
lArandela de freno 2
lBuje del embrague 3
NOTA:
Enderece la lengüeta de la arandela de
freno y utilice la herramienta de soporte
del embrague 4 para sujetar el buje del
embrague.
Para USA y CDN
õExcepto para USA y CDN
Herramienta de soporte
del embrague:
YM-91042/90890-04086
INSPECCIÓN
Carcasa del embrague y buje
1. Inspeccionar:
lCarcasa del embrague 1
Grietas/desgaste/daños ®
Reemplazar.
lBuje del embrague 2
Rayas/desgaste/daños ®
Reemplazar.
Engranaje impulsor primario
1. Comprobar:
lJuego circunferencial
Existe juego libre ® Reempla-
zar.
lDientes del engranaje a
Desgaste/daños ® Reempla-
zar.
Muelle del embrague
1. Medir:
lLongitud libre del muelle del
embrague a
Fuera de especificaciones ®
Reemplazar los muelles como
un juego.
Longitud libre del muelle
del embrague:
Estándar
48,4 mm
(1,91 in)47,4 mm
(1,87 in)
KUPPLUNG (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)
Page 436 of 762

4 - 51
ENG
CLUTCH (WR426F)
EC484500

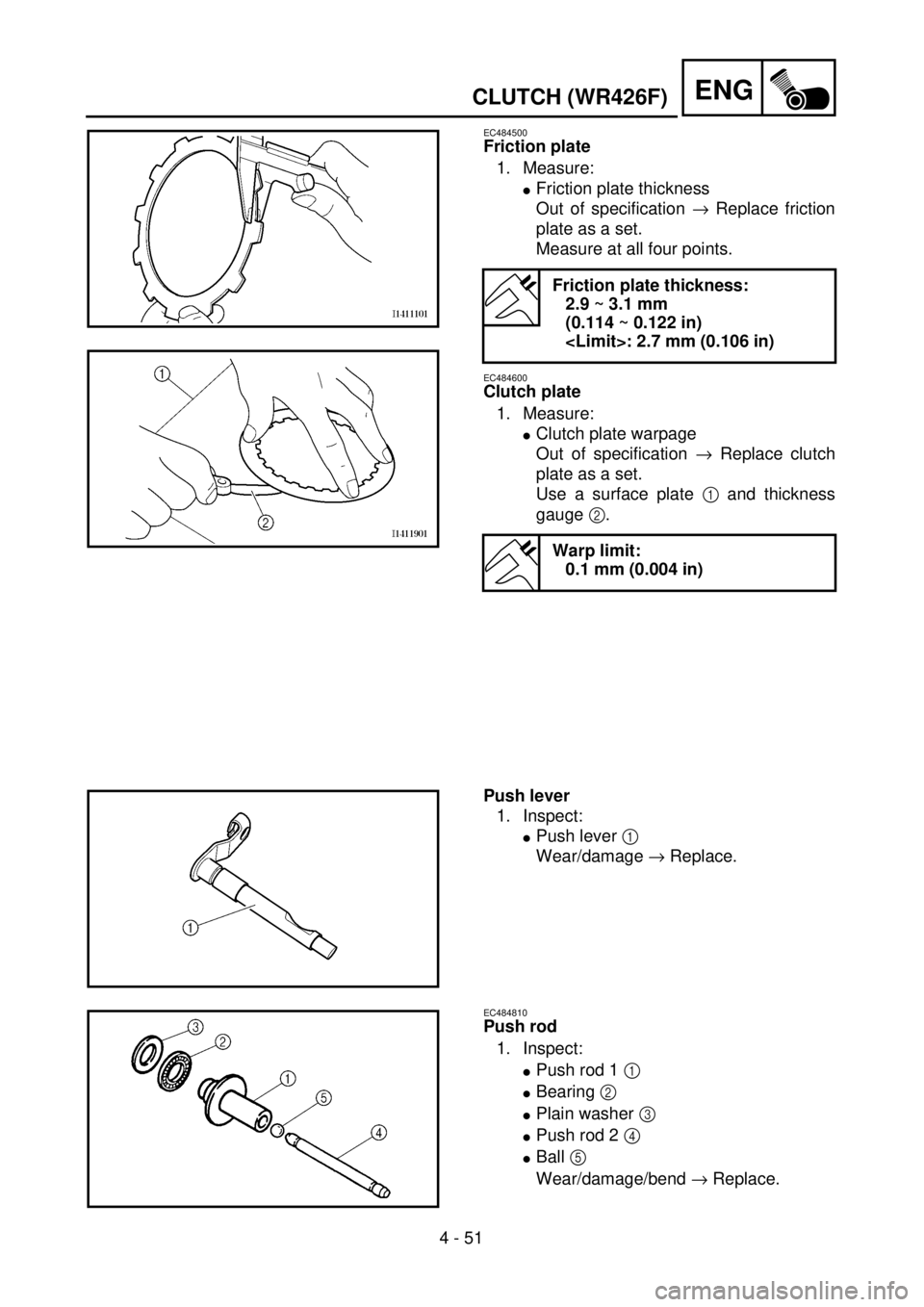

Friction plate
1. Measure:
l
Friction plate thickness
Out of specification
®
Replace friction
plate as a set.
Measure at all four points.
EC484600
Clutch plate
1. Measure:
l
Clutch plate warpage
Out of specification
®
Replace clutch
plate as a set.
Use a surface plate
1
and thickness
gauge
2
.
Friction plate thickness:
2.9 ~ 3.1 mm
(0.114 ~ 0.122 in)
Warp limit:
0.1 mm (0.004 in)
Push lever
1. Inspect:
l
Push lever
1
Wear/damage
®
Replace.
EC484810
Push rod
1. Inspect:
l
Push rod 1
1
l
Bearing
2
l
Plain washer
3
l
Push rod 2
4
l
Ball
5
Wear/damage/bend
®
Replace.
Page 437 of 762

ENG
4 - 51
Reibscheiben
1. Messen:
lReibscheibenstärke
Unvorschriftsmäßig ® Die
Reibscheiben im Satz
erneuern.
Die Reibscheiben an vier
Stellen messen.
Kupplungsscheiben
1. Messen:
lVerzug der Kupplungsschei-
ben
Unvorschriftsmäßig ®
Kupplungsscheiben im Satz
erneuern.
Eine Richtplatte 1 und eine
Fühlerlehre 2 verwenden.
Reibscheibenstärke
2,9–3,1 mm
Verzugsgrenze
0,1 mm
Druckhebel
1. Kontrollieren:
lDruckhebel 1
Verschleiß/Beschädigung ®
Erneuern.
Druckstangen
1. Kontrollieren:
lDruckstange 1 1
lLager 2
lBeilagscheibe 3
lDruckstange 2 4
lKugel 5
Verschleiß/Beschädigung/
Verbiegung ® Erneuern. Disque de friction
1. Mesurer:
lEpaisseur de disque de friction
Hors-spécification ® Changer
tous les disques de friction.
Mesurer chaque disque en qua-
tre endroits.
Disque d’embrayage
1. Mesurer:
lVoile de disque d’embrayage
Hors-spécification ® Changer
tous les disques d’embrayage.
Utiliser une plaque à surfacer
1 et une jauge d’épaisseur 2.
Epaisseur de disque de
friction:
2,9 à 3,1 mm
(0,114 à 0,122 in)
2,7 mm (0,106 in)
Limite de déformation:
0,1 mm (0,004 in)
Levier de poussée
1. Contrôler:
lLevier de poussée 1
Usure/endommagement ®
Changer.
Tige de poussée
1. Contrôler:
lTige de poussée 1 1
lRoulement 2
lRondelle ordinaire 3
lTige de poussée 2 4
lBille 5
Usure/endommagement/défor-
mation ® Changer.Disco de fricción
1. Medir:
lEspesor del disco de fricción
Fuera de especificaciones ®
Reemplazar el disco de fricción
como un juego.
Medir en los cuatro puntos.
Discos de embrague
1. Medir:
lAlabeo de los discos de embra-
gue
Fuera de especificaciones ®
Reemplazar los discos de
embrague como un juego.
Utilice un mármol de ajustador
1 y un juego de galgas 2.
Espesor del disco de fric-
ción:
2,9 ~ 3,1 mm
(0,114 ~ 0,122 in)
2,7 mm (0,106 in)
Límite de alabeo:
0,1 mm (0,004 in)
Palanca de empuje
1. Inspeccionar:
lPalanca de empuje 1
Desgaste/daños ® Reempla-
zar.
Varilla de empuje
1. Inspeccionar:
lVarilla de empuje 1 1
lCojinete 2
lArandela plana 3
lVarilla de empuje 2 4
lBola 5
Desgaste/daños/deformaciones
® Reemplazar.
KUPPLUNG (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)
Page 438 of 762

4 - 52
ENG
CLUTCH (WR426F)
EC4A5000

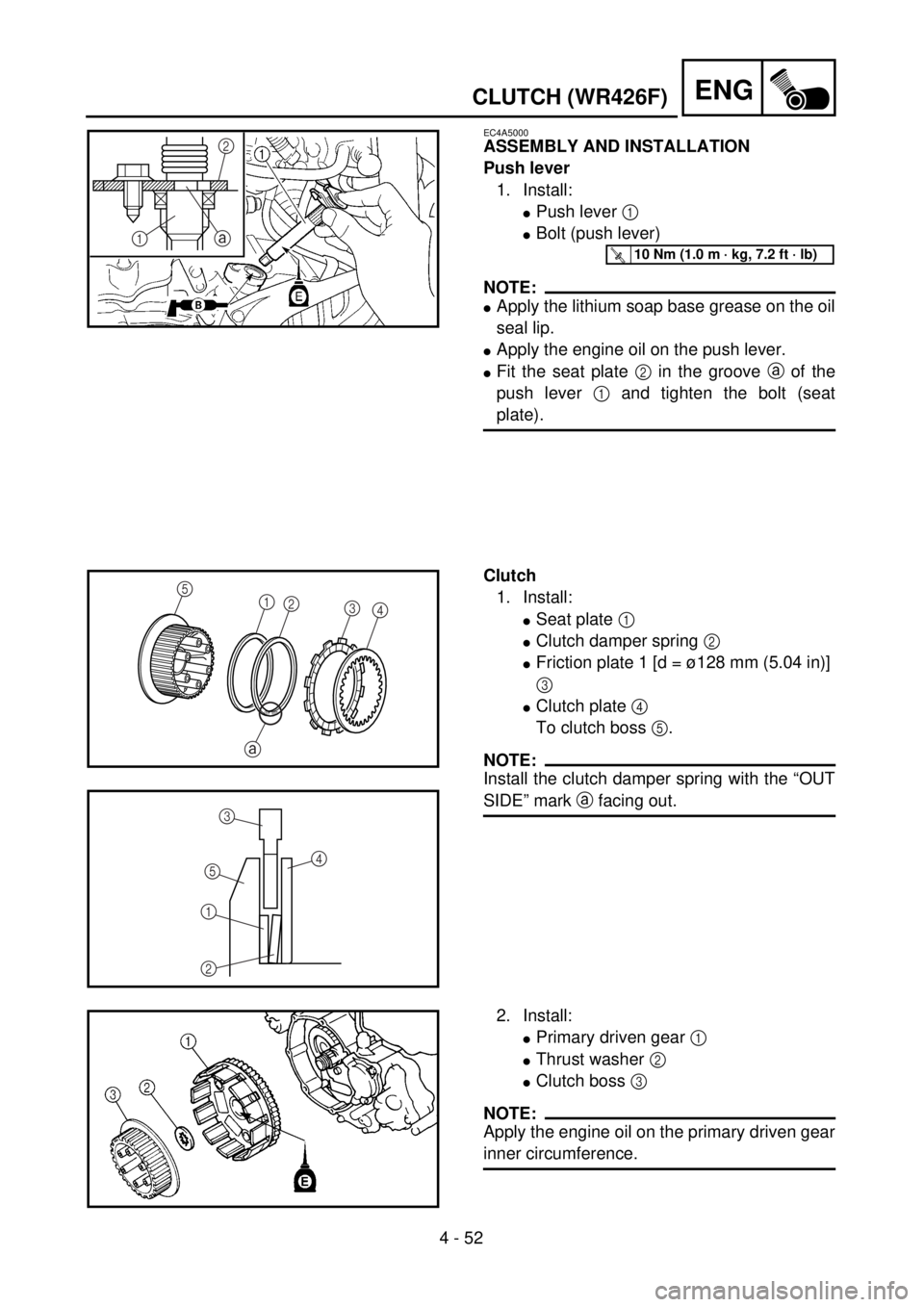

ASSEMBLY AND INSTALLATION
Push lever
1. Install:
l
Push lever
1
l
Bolt (push lever)
NOTE:
l
Apply the lithium soap base grease on the oil
seal lip.
l
Apply the engine oil on the push lever.
l
Fit the seat plate
2
in the groove
a
of the
push lever
1
and tighten the bolt (seat
plate).
2
1
a
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Clutch
1. Install:
l
Seat plate
1
l
Clutch damper spring
2
l
Friction plate 1 [d = ø128 mm (5.04 in)]
3
l
Clutch plate
4
To clutch boss
5
.
NOTE:
Install the clutch damper spring with the “OUT
SIDE” mark
a
facing out.
4 3 2 1 5
a
3
5
1
24
2. Install:
l
Primary driven gear
1
l
Thrust washer
2
l
Clutch boss
3
NOTE:
Apply the engine oil on the primary driven gear
inner circumference.
Page 439 of 762

ENG
4 - 52
ZUSAMMENBAU UND MONTAGE
Druckhebel
1. Montieren:
lDruckhebel 1
lSchraube (Druckhebel)
HINWEIS:
lLithiumfett auf die Dichtlippe des
Wellendichtrings auftragen.
lMotoröl auf den Druckhebel auftra-
gen.
lDie Befestigungsscheibe 2 in die
Nut a des Druckhebels 1 einpas-
sen und die Schraube (Befesti-
gungsscheibe) festziehen.
T R..10 Nm (1,0 m · kg)
Kupplung
1. Montieren:
lSitzscheibe 1
lKupplungsdämpferfeder 2
lReibscheibe 1
[d = ø128 mm] 3
lKupplungsscheibe 4
Zur Kupplungsnabe 5
HINWEIS:
Die Kupplungsdämpferfeder so ein-
bauen, daß die Markierung “OUT SI-
DE” a nach außen weist.
2. Montieren:
lPrimärabtriebszahnrad 1
lAnlaufscheibe 2
lKupplungsnabe 3
HINWEIS:
Motoröl auf die Innenseite des Pri-
märabtriebszahnrades auftragen. ASSEMBLAGE ET MONTAGE
Levier de poussée
1. Monter:
lLevier de poussée 1
lBoulon (levier de poussée)
N.B.:
lEnduire la lèvre de la bague d’étan-
chéité de graisse à base de savon au
lithium.
lEnduire le levier de poussée d’huile de
moteur.
lAsseoir le siège 2 dans la gorge a
du levier de poussée 1 et serrer le
boulon (siège).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrayage
1. Monter:
lSiège 1
lRessort amortisseur
d’embrayage 2
lDisque de friction 1
[d = ø128 mm (5,04 in)] 3
lDisque d’embrayage 4
Vers la noix d’embrayage 5.
N.B.:
Monter le ressort amortisseur
d’embrayage en dirigeant son repère
“OUT SIDE” a vers l’extérieur.
2. Monter:
lPignon mené primaire 1
lRondelle de butée 2
lNoix d’embrayage 3
N.B.:
Enduire la circonférence intérieure du
pignon d’huile de moteur.MONTAJE E INSTALACIÓN
Palanca de empuje
1. Instalar:
lPalanca de empuje 1
lPerno (palanca de empuje)
NOTA:
lAplique grasa a base de jabón de litio
en el labio del retén de aceite.
lAplique aceite de motor a la palanca
de empuje.
lAdapte el disco del asiento 2 en la
ranura a de la palanca de empuje 1
y apriete el perno (disco del asiento).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrague
1. Instalar:
lDisco del asiento 1
lMuelle del amortiguador del
embrague 2
lDisco de fricción 1
[d = ø128 mm (5,04 in)] 3
lDisco del embrague 4
Al buje del embrague 5.
NOTA:
Instale el muelle del amortiguador del
embrague con la marca del lado exterior
“OUT SIDE” a orientada hacia fuera.
2. Instalar:
lEngranaje impulsado primario
1
lArandela de empuje 2
lBuje del embrague 3
NOTA:
Aplique aceite de motor en la circunfe-
rencia interior del engranaje impulsado
primario.
KUPPLUNG (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)
Page 440 of 762

4 - 53
ENG
CLUTCH (WR426F)
3. Install:
l
Lock washer
1
l
Nut (clutch boss)
2
NOTE:

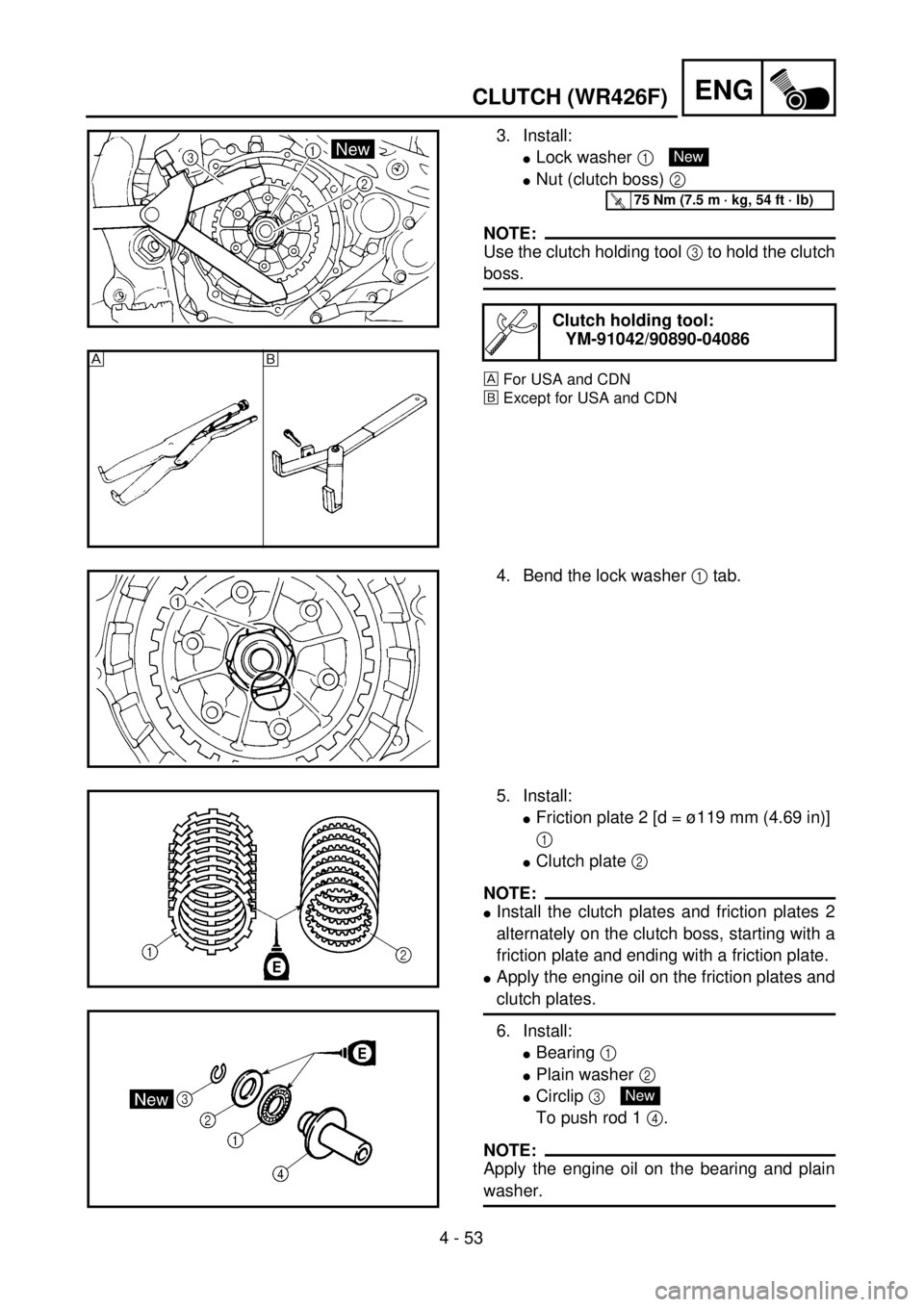

Use the clutch holding tool 3 to hold the clutch
boss.
For USA and CDN
õExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
õ
4. Bend the lock washer 1 tab.
5. Install:
lFriction plate 2 [d = ø119 mm (4.69 in)]
1
lClutch plate 2
NOTE:
lInstall the clutch plates and friction plates 2
alternately on the clutch boss, starting with a
friction plate and ending with a friction plate.
lApply the engine oil on the friction plates and
clutch plates.
6. Install:
lBearing 1
lPlain washer 2
lCirclip 3
To push rod 1 4.
NOTE:
Apply the engine oil on the bearing and plain
washer.
New
