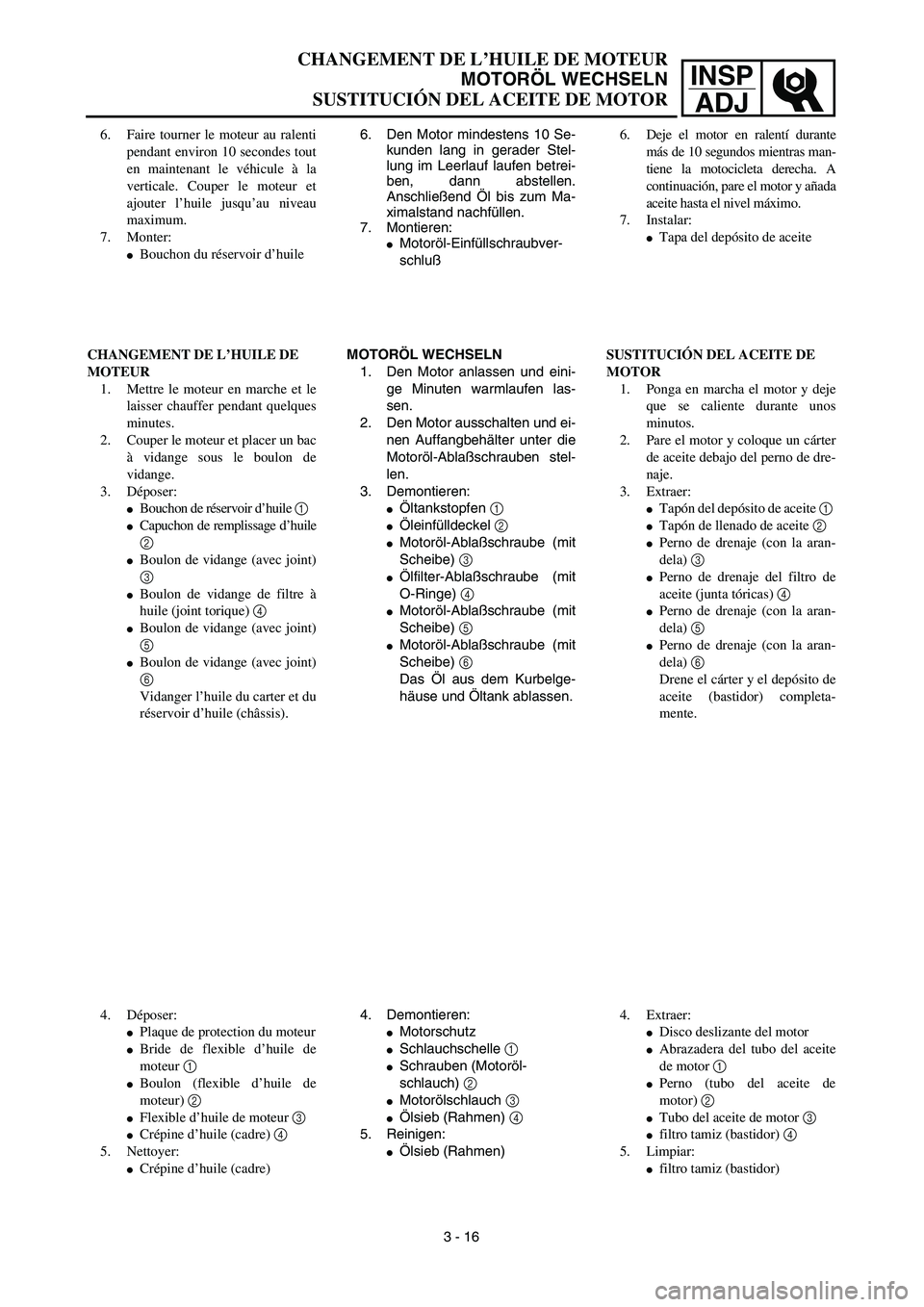

YAMAHA WR 450F 2003 Manuale de Empleo (in Spanish)

INSP
ADJ
CHANGEMENT DE L’HUILE DE MOTEUR
MOTORÖL WECHSELN
SUSTITUCIÓN DEL ACEITE DE MOTOR
6. Den Motor mindestens 10 Se-
kunden lang in gerader Stel-
lung im Leerlauf laufen betrei-
ben, dann abstellen.
Anschließend Öl bis zum Ma-
ximalstand nachfüllen.
7. Montieren:
Motoröl-Einfüllschraubver-
schluß
MOTORÖL WECHSELN
1. Den Motor anlassen und eini-
ge Minuten warmlaufen las-
sen.
2. Den Motor ausschalten und ei-
nen Auffangbehälter unter die
Motoröl-Ablaßschrauben stel-
len.
3. Demontieren:
Öltankstopfen 1
Öleinfülldeckel 2
Motoröl-Ablaßschraube (mit
Scheibe) 3
Ölfilter-Ablaßschraube (mit
O-Ringe) 4
Motoröl-Ablaßschraube (mit
Scheibe) 5
Motoröl-Ablaßschraube (mit
Scheibe) 6
Das Öl aus dem Kurbelge-
häuse und Öltank ablassen.
4. Demontieren:
Motorschutz
Schlauchschelle 1
Schrauben (Motoröl-
schlauch) 2
Motorölschlauch 3
Ölsieb (Rahmen) 4
5. Reinigen:
Ölsieb (Rahmen) 6. Faire tourner le moteur au ralenti
pendant environ 10 secondes tout
en maintenant le véhicule à la
verticale. Couper le moteur et
ajouter l’huile jusqu’au niveau
maximum.
7. Monter:
Bouchon du réservoir d’huile
CHANGEMENT DE L’HUILE DE
MOTEUR
1. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
2. Couper le moteur et placer un bac
à vidange sous le boulon de
vidange.
3. Déposer:
Bouchon de réservoir d’huile 1
Capuchon de remplissage d’huile
2
Boulon de vidange (avec joint)
3
Boulon de vidange de filtre à
huile (joint torique) 4
Boulon de vidange (avec joint)
5
Boulon de vidange (avec joint)
6
Vidanger l’huile du carter et du
réservoir d’huile (châssis).
4. Déposer:
Plaque de protection du moteur
Bride de flexible d’huile de
moteur 1
Boulon (flexible d’huile de
moteur) 2
Flexible d’huile de moteur 3
Crépine d’huile (cadre) 4
5. Nettoyer:
Crépine d’huile (cadre)
3 - 166. Deje el motor en ralentí durante
más de 10 segundos mientras man-
tiene la motocicleta derecha. A
continuación, pare el motor y añada
aceite hasta el nivel máximo.
7. Instalar:
Tapa del depósito de aceite
SUSTITUCIÓN DEL ACEITE DE
MOTOR
1. Ponga en marcha el motor y deje
que se caliente durante unos
minutos.
2. Pare el motor y coloque un cárter
de aceite debajo del perno de dre-
naje.
3. Extraer:
Tapón del depósito de aceite 1
Tapón de llenado de aceite 2
Perno de drenaje (con la aran-
dela) 3
Perno de drenaje del filtro de
aceite (junta tóricas) 4
Perno de drenaje (con la aran-
dela) 5
Perno de drenaje (con la aran-
dela) 6
Drene el cárter y el depósito de
aceite (bastidor) completa-
mente.
4. Extraer:
Disco deslizante del motor
Abrazadera del tubo del aceite
de motor 1
Perno (tubo del aceite de
motor) 2
Tubo del aceite de motor 3
filtro tamiz (bastidor) 4
5. Limpiar:
filtro tamiz (bastidor)

3 - 17
INSP
ADJ

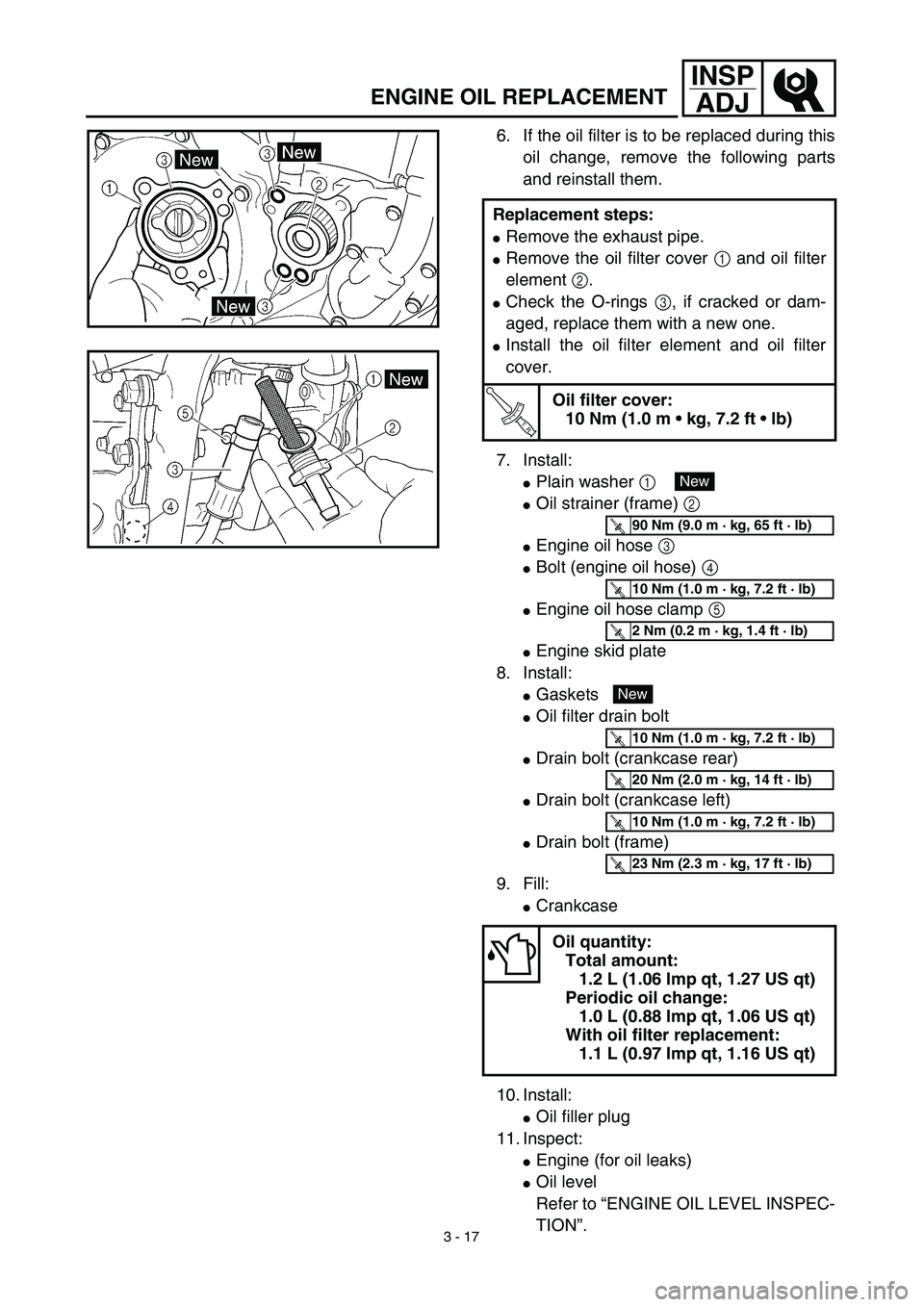

ENGINE OIL REPLACEMENT
6. If the oil filter is to be replaced during this
oil change, remove the following parts
and reinstall them.
7. Install:
Plain washer 1
Oil strainer (frame) 2
Engine oil hose 3
Bolt (engine oil hose) 4
Engine oil hose clamp 5
Engine skid plate
8. Install:
Gaskets
Oil filter drain bolt
Drain bolt (crankcase rear)
Drain bolt (crankcase left)
Drain bolt (frame)
9. Fill:
Crankcase
10. Install:
Oil filler plug
11. Inspect:
Engine (for oil leaks)
Oil level
Refer to “ENGINE OIL LEVEL INSPEC-
TION”. Replacement steps:
Remove the exhaust pipe.
Remove the oil filter cover 1 and oil filter
element 2.
Check the O-rings 3, if cracked or dam-
aged, replace them with a new one.
Install the oil filter element and oil filter
cover.
T R..
Oil filter cover:
10 Nm (1.0 m • kg, 7.2 ft • lb)
Oil quantity:
Total amount:
1.2 L (1.06 Imp qt, 1.27 US qt)
Periodic oil change:
1.0 L (0.88 Imp qt, 1.06 US qt)
With oil filter replacement:
1.1 L (0.97 Imp qt, 1.16 US qt)
New
T R..90 Nm (9.0 m · kg, 65 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)

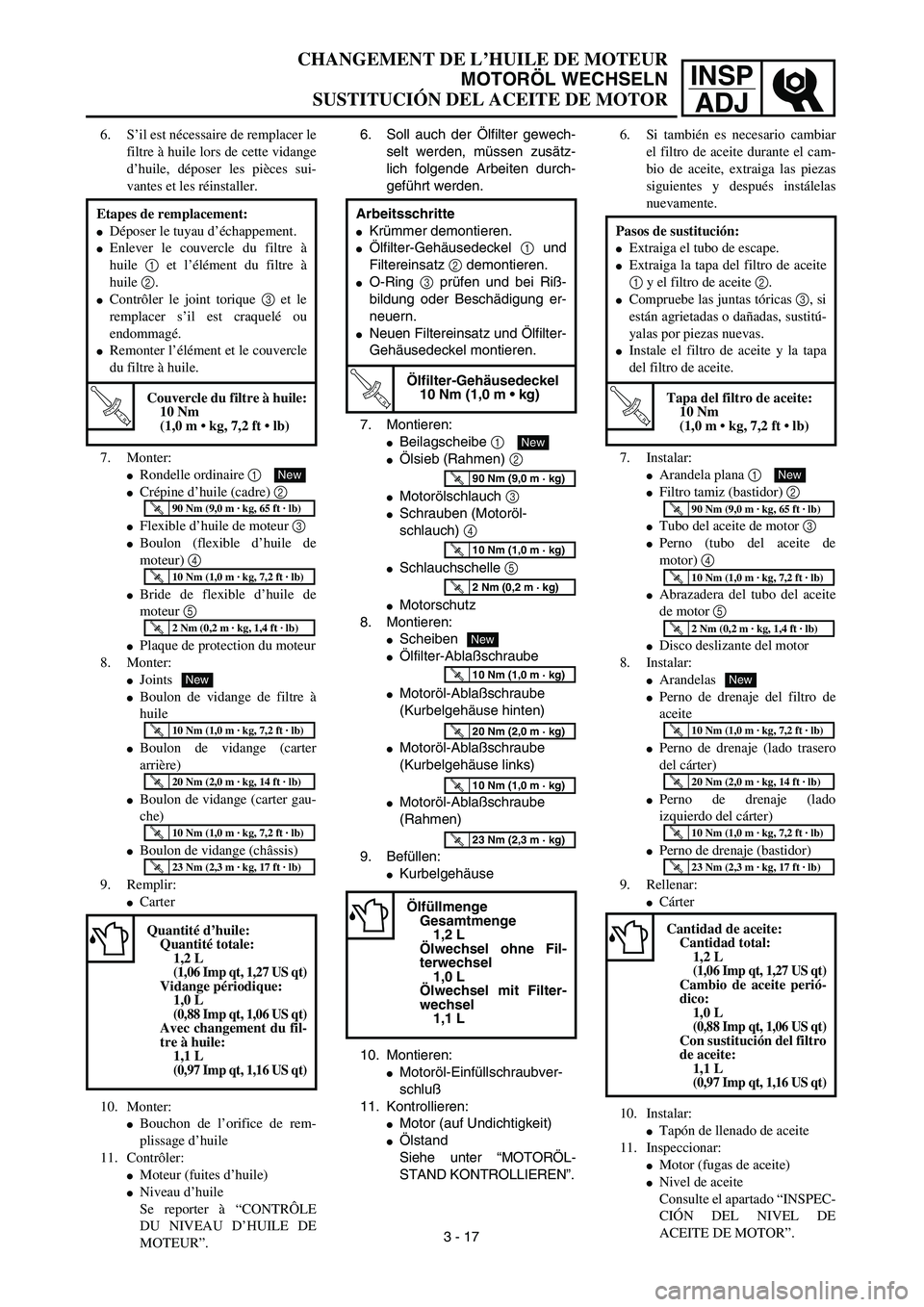

INSP
ADJ
CHANGEMENT DE L’HUILE DE MOTEUR
MOTORÖL WECHSELN
SUSTITUCIÓN DEL ACEITE DE MOTOR
6. Soll auch der Ölfilter gewech-
selt werden, müssen zusätz-
lich folgende Arbeiten durch-
geführt werden.
7. Montieren:
Beilagscheibe 1
Ölsieb (Rahmen) 2
Motorölschlauch 3
Schrauben (Motoröl-
schlauch) 4
Schlauchschelle 5
Motorschutz
8. Montieren:
Scheiben
Ölfilter-Ablaßschraube
Motoröl-Ablaßschraube
(Kurbelgehäuse hinten)
Motoröl-Ablaßschraube
(Kurbelgehäuse links)
Motoröl-Ablaßschraube
(Rahmen)
9. Befüllen:
Kurbelgehäuse
10. Montieren:
Motoröl-Einfüllschraubver-
schluß
11. Kontrollieren:
Motor (auf Undichtigkeit)
Ölstand
Siehe unter “MOTORÖL-
STAND KONTROLLIEREN”. Arbeitsschritte
Krümmer demontieren.
Ölfilter-Gehäusedeckel 1 und
Filtereinsatz 2 demontieren.
O-Ring 3 prüfen und bei Riß-
bildung oder Beschädigung er-
neuern.
Neuen Filtereinsatz und Ölfilter-
Gehäusedeckel montieren.
T R..
Ölfilter-Gehäusedeckel
10 Nm (1,0 m • kg)
Ölfüllmenge
Gesamtmenge
1,2 L
Ölwechsel ohne Fil-
terwechsel
1,0 L
Ölwechsel mit Filter-
wechsel
1,1 L
New
T R..90 Nm (9,0 m · kg)
T R..10 Nm (1,0 m · kg)
T R..2 Nm (0,2 m · kg)
New
T R..10 Nm (1,0 m · kg)
T R..20 Nm (2,0 m · kg)
T R..10 Nm (1,0 m · kg)
T R..23 Nm (2,3 m · kg)
6. S’il est nécessaire de remplacer le
filtre à huile lors de cette vidange
d’huile, déposer les pièces sui-
vantes et les réinstaller.
7. Monter:
Rondelle ordinaire 1
Crépine d’huile (cadre) 2
Flexible d’huile de moteur 3
Boulon (flexible d’huile de
moteur) 4
Bride de flexible d’huile de
moteur 5
Plaque de protection du moteur
8. Monter:
Joints
Boulon de vidange de filtre à
huile
Boulon de vidange (carter
arrière)
Boulon de vidange (carter gau-
che)
Boulon de vidange (châssis)
9. Remplir:
Carter
10. Monter:
Bouchon de l’orifice de rem-
plissage d’huile
11. Contrôler:
Moteur (fuites d’huile)
Niveau d’huile
Se reporter à “CONTRÔLE
DU NIVEAU D’HUILE DE
MOTEUR”. Etapes de remplacement:
Déposer le tuyau d’échappement.
Enlever le couvercle du filtre à
huile 1 et l’élément du filtre à
huile 2.
Contrôler le joint torique 3 et le
remplacer s’il est craquelé ou
endommagé.
Remonter l’élément et le couvercle
du filtre à huile.
T R..
Couvercle du filtre à huile:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
Quantité d’huile:
Quantité totale:
1,2 L
(1,06 Imp qt, 1,27 US qt)Vidange périodique:
1,0 L
(0,88 Imp qt, 1,06 US qt)Avec changement du fil-
tre à huile:
1,1 L
(0,97 Imp qt, 1,16 US qt)
New
T R..90 Nm (9,0 m · kg, 65 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
3 - 176. Si también es necesario cambiar
el filtro de aceite durante el cam-
bio de aceite, extraiga las piezas
siguientes y después instálelas
nuevamente.
7. Instalar:
Arandela plana 1
Filtro tamiz (bastidor) 2
Tubo del aceite de motor 3
Perno (tubo del aceite de
motor) 4
Abrazadera del tubo del aceite
de motor 5
Disco deslizante del motor
8. Instalar:
Arandelas
Perno de drenaje del filtro de
aceite
Perno de drenaje (lado trasero
del cárter)
Perno de drenaje (lado
izquierdo del cárter)
Perno de drenaje (bastidor)
9. Rellenar:
Cárter
10. Instalar:
Tapón de llenado de aceite
11. Inspeccionar:
Motor (fugas de aceite)
Nivel de aceite
Consulte el apartado “INSPEC-
CIÓN DEL NIVEL DE
ACEITE DE MOTOR”. Pasos de sustitución:
Extraiga el tubo de escape.
Extraiga la tapa del filtro de aceite
1 y el filtro de aceite 2.
Compruebe las juntas tóricas 3, si
están agrietadas o dañadas, sustitú-
yalas por piezas nuevas.
Instale el filtro de aceite y la tapa
del filtro de aceite.
T R..
Tapa del filtro de aceite:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
Cantidad de aceite:
Cantidad total:
1,2 L
(1,06 Imp qt, 1,27 US qt)Cambio de aceite perió-
dico:
1,0 L
(0,88 Imp qt, 1,06 US qt)Con sustitución del filtro
de aceite:
1,1 L
(0,97 Imp qt, 1,16 US qt)
New
T R..90 Nm (9,0 m · kg, 65 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)

3 - 18
INSP
ADJ
PILOT SCREW ADJUSTMENT
12. Check:
Oil pressure
Checking steps:
Slightly loosen the oil gallery bolt 1.
Start the engine and keep it idling until oil
starts to seep from the oil gallery bolt. If no
oil comes out after one minute, turn the
engine off so it will not seize.
Check oil passages, oil filter and oil pump
for damage or leakage.
Start the engine after solving the prob-
lem(s) and recheck the oil pressure.
Tighten the oil gallery bolt to specification.
T R..
Oil gallery bolt:
10 Nm (1.0 m • kg, 7.2 ft • lb)
PILOT SCREW ADJUSTMENT
1. Adjust:
Pilot screw 1
* Except for USAAdjusting steps:
NOTE:
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot screw has
been individually set at the factory. Before
adjusting the pilot screw, turn it in fully and
count the number of turns. Record this num-
ber as the factory-set number of turns out.
Turn in the pilot screw until it is lightly
seated.
Turn out the pilot screw by the factory-set
number of turns.
Pilot screw:
1-3/4 turns out (example)
*1-1/2 turns out (example)

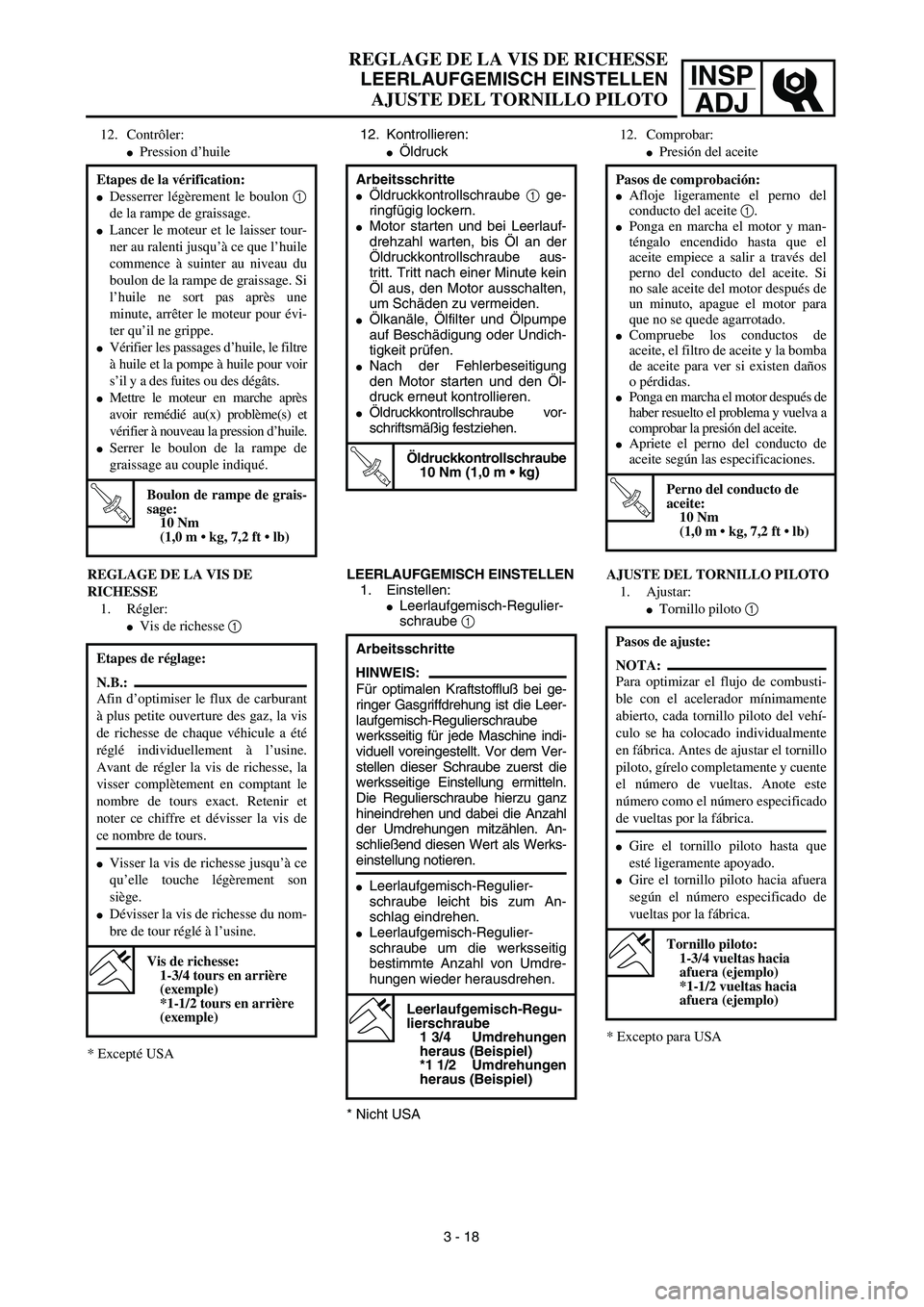

INSP
ADJ
REGLAGE DE LA VIS DE RICHESSE
LEERLAUFGEMISCH EINSTELLEN
AJUSTE DEL TORNILLO PILOTO
12. Kontrollieren:
Öldruck
Arbeitsschritte
Öldruckkontrollschraube 1 ge-
ringfügig lockern.
Motor starten und bei Leerlauf-
drehzahl warten, bis Öl an der
Öldruckkontrollschraube aus-
tritt. Tritt nach einer Minute kein
Öl aus, den Motor ausschalten,
um Schäden zu vermeiden.
Ölkanäle, Ölfilter und Ölpumpe
auf Beschädigung oder Undich-
tigkeit prüfen.
Nach der Fehlerbeseitigung
den Motor starten und den Öl-
druck erneut kontrollieren.
Öldruckkontrollschraube vor-
schriftsmäßig festziehen.
T R..
Öldruckkontrollschraube
10 Nm (1,0 m • kg)
LEERLAUFGEMISCH EINSTELLEN
1. Einstellen:
Leerlaufgemisch-Regulier-
schraube 1
* Nicht USAArbeitsschritte
HINWEIS:
Für optimalen Kraftstoffluß bei ge-
ringer Gasgriffdrehung ist die Leer-
laufgemisch-Regulierschraube
werksseitig für jede Maschine indi-
viduell voreingestellt. Vor dem Ver-
stellen dieser Schraube zuerst die
werksseitige Einstellung ermitteln.
Die Regulierschraube hierzu ganz
hineindrehen und dabei die Anzahl
der Umdrehungen mitzählen. An-
schließend diesen Wert als Werks-
einstellung notieren.
Leerlaufgemisch-Regulier-
schraube leicht bis zum An-
schlag eindrehen.
Leerlaufgemisch-Regulier-
schraube um die werksseitig
bestimmte Anzahl von Umdre-
hungen wieder herausdrehen.
Leerlaufgemisch-Regu-
lierschraube
1 3/4 Umdrehungen
heraus (Beispiel)
*1 1/2 Umdrehungen
heraus (Beispiel)
12. Contrôler:
Pression d’huile
Etapes de la vérification:
Desserrer légèrement le boulon 1
de la rampe de graissage.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter au niveau du
boulon de la rampe de graissage. Si
l’huile ne sort pas après une
minute, arrêter le moteur pour évi-
ter qu’il ne grippe.
Vérifier les passages d’huile, le filtre
à huile et la pompe à huile pour voir
s’il y a des fuites ou des dégâts.
Mettre le moteur en marche après
avoir remédié au(x) problème(s) et
vérifier à nouveau la pression d’huile.
Serrer le boulon de la rampe de
graissage au couple indiqué.
T R..
Boulon de rampe de grais-
sage:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
REGLAGE DE LA VIS DE
RICHESSE
1. Régler:
Vis de richesse 1
* Excepté USA Etapes de réglage:
N.B.:
Afin d’optimiser le flux de carburant
à plus petite ouverture des gaz, la vis
de richesse de chaque véhicule a été
réglé individuellement à l’usine.
Avant de régler la vis de richesse, la
visser complètement en comptant le
nombre de tours exact. Retenir et
noter ce chiffre et dévisser la vis de
ce nombre de tours.
Visser la vis de richesse jusqu’à ce
qu’elle touche légèrement son
siège.
Dévisser la vis de richesse du nom-
bre de tour réglé à l’usine.
Vis de richesse:
1-3/4 tours en arrière
(exemple)
*1-1/2 tours en arrière
(exemple)
3 - 1812. Comprobar:
Presión del aceite
Pasos de comprobación:
Afloje ligeramente el perno del
conducto del aceite 1.
Ponga en marcha el motor y man-
téngalo encendido hasta que el
aceite empiece a salir a través del
perno del conducto del aceite. Si
no sale aceite del motor después de
un minuto, apague el motor para
que no se quede agarrotado.
Compruebe los conductos de
aceite, el filtro de aceite y la bomba
de aceite para ver si existen daños
o pérdidas.
Ponga en marcha el motor después de
haber resuelto el problema y vuelva a
comprobar la presión del aceite.
Apriete el perno del conducto de
aceite según las especificaciones.
T R..
Perno del conducto de
aceite:
10 Nm
(1,0 m • kg, 7,2 ft • lb)
AJUSTE DEL TORNILLO PILOTO
1. Ajustar:
Tornillo piloto 1
* Excepto para USAPasos de ajuste:
NOTA:
Para optimizar el flujo de combusti-
ble con el acelerador mínimamente
abierto, cada tornillo piloto del vehí-
culo se ha colocado individualmente
en fábrica. Antes de ajustar el tornillo
piloto, gírelo completamente y cuente
el número de vueltas. Anote este
número como el número especificado
de vueltas por la fábrica.
Gire el tornillo piloto hasta que
esté ligeramente apoyado.
Gire el tornillo piloto hacia afuera
según el número especificado de
vueltas por la fábrica.
Tornillo piloto:
1-3/4 vueltas hacia
afuera (ejemplo)
*1-1/2 vueltas hacia
afuera (ejemplo)

3 - 19
INSP
ADJIDLE SPEED ADJUSTMENT/
VALVE CLEARANCE ADJUSTMENT
EC35M021
IDLE SPEED ADJUSTMENT
1. Start the engine and thoroughly warm it
up.
2. Adjust:
Idle speed
Adjustment steps:
Adjust the pilot screw.
Refer to “PILOT SCREW ADJUSTMENT”
section.
Turn the throttle stop screw 1 until the
engine runs at the lowest possible speed.
To increase idle speed →
Turn the throttle stop screw 1 in a.
To decrease idle speed →
Turn the throttle stop screw 1 out b.
Engine idling speed:
1,700 ~ 1,900 r/min
VALVE CLEARANCE ADJUSTMENT
NOTE:
The valve clearance should be adjusted
when the engine is cool to the touch.
The piston must be at Top Dead Center
(T.D.C.) on compression stroke to check or
adjust the valve clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
2. Remove:
Carburetor
Refer to “CARBURETOR” section in
the CHAPTER 4.
Spark plug cap
Engine stay (upper)
Cylinder head cover
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
3. Remove:
Timing plug 1
Straight plug 2
O-ring
1
2

INSP

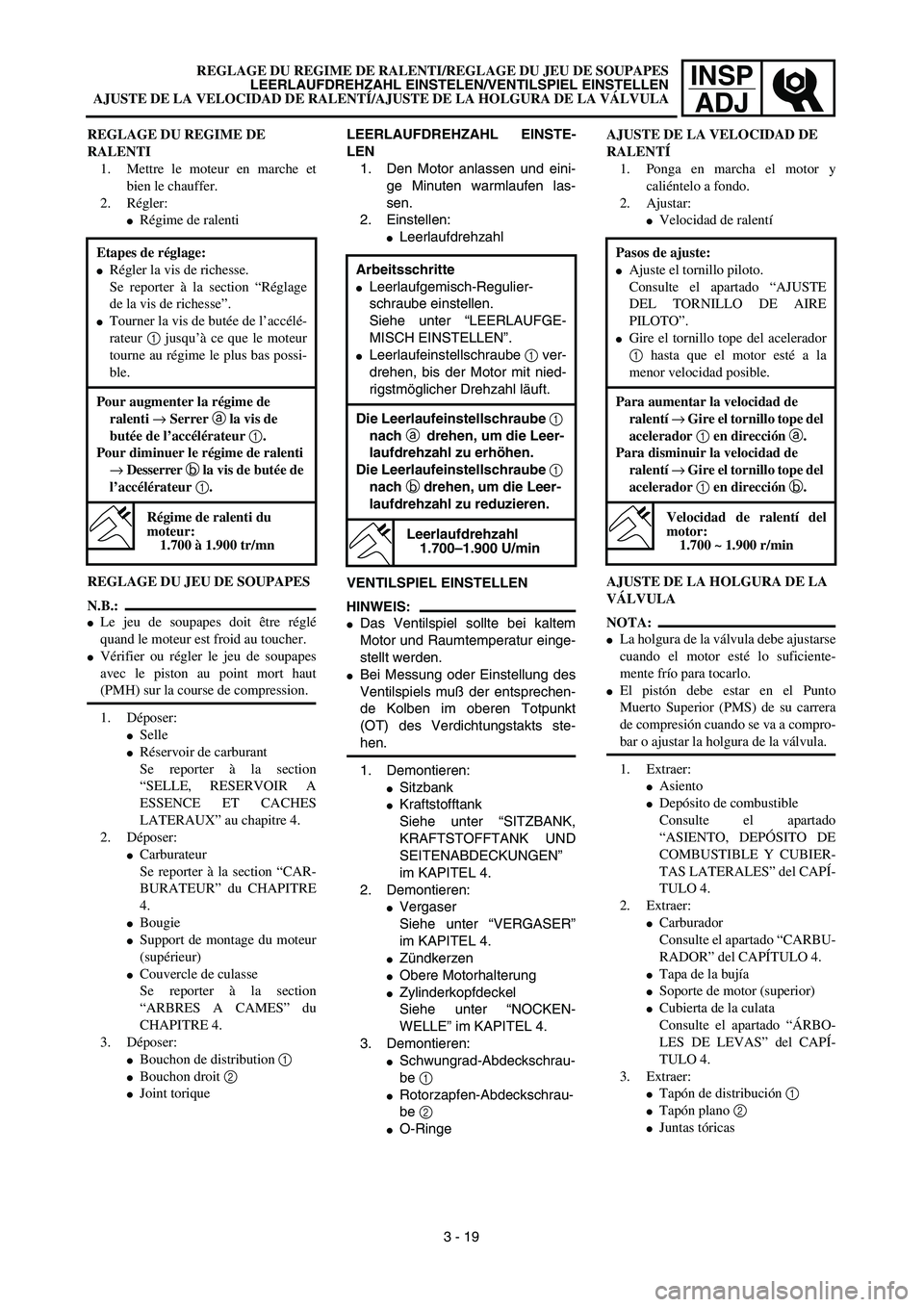

ADJREGLAGE DU REGIME DE RALENTI/REGLAGE DU JEU DE SOUPAPES
LEERLAUFDREHZAHL EINSTELEN/VENTILSPIEL EINSTELLEN
AJUSTE DE LA VELOCIDAD DE RALENTÍ/AJUSTE DE LA HOLGURA DE LA VÁLVULA
LEERLAUFDREHZAHL EINSTE-
LEN
1. Den Motor anlassen und eini-
ge Minuten warmlaufen las-
sen.
2. Einstellen:
Leerlaufdrehzahl
VENTILSPIEL EINSTELLEN
HINWEIS:
Das Ventilspiel sollte bei kaltem
Motor und Raumtemperatur einge-
stellt werden.
Bei Messung oder Einstellung des
Ventilspiels muß der entsprechen-
de Kolben im oberen Totpunkt
(OT) des Verdichtungstakts ste-
hen.
1. Demontieren:
Sitzbank
Kraftstofftank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”
im KAPITEL 4.
2. Demontieren:
Vergaser
Siehe unter “VERGASER”
im KAPITEL 4.
Zündkerzen
Obere Motorhalterung
Zylinderkopfdeckel
Siehe unter “NOCKEN-
WELLE” im KAPITEL 4.
3. Demontieren:
Schwungrad-Abdeckschrau-
be 1
Rotorzapfen-Abdeckschrau-
be 2
O-Ringe Arbeitsschritte
Leerlaufgemisch-Regulier-
schraube einstellen.
Siehe unter “LEERLAUFGE-
MISCH EINSTELLEN”.
Leerlaufeinstellschraube 1 ver-
drehen, bis der Motor mit nied-
rigstmöglicher Drehzahl läuft.
Die Leerlaufeinstellschraube 1
nach a drehen, um die Leer-
laufdrehzahl zu erhöhen.
Die Leerlaufeinstellschraube 1
nach b drehen, um die Leer-
laufdrehzahl zu reduzieren.
Leerlaufdrehzahl
1.700–1.900 U/min
REGLAGE DU REGIME DE
RALENTI
1. Mettre le moteur en marche et
bien le chauffer.
2. Régler:
Régime de ralenti
REGLAGE DU JEU DE SOUPAPES
N.B.:
Le jeu de soupapes doit être réglé
quand le moteur est froid au toucher.
Vérifier ou régler le jeu de soupapes
avec le piston au point mort haut
(PMH) sur la course de compression.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section
“SELLE, RESERVOIR A
ESSENCE ET CACHES
LATERAUX” au chapitre 4.
2. Déposer:
Carburateur
Se reporter à la section “CAR-
BURATEUR” du CHAPITRE
4.
Bougie
Support de montage du moteur
(supérieur)
Couvercle de culasse
Se reporter à la section
“ARBRES A CAMES” du
CHAPITRE 4.
3. Déposer:
Bouchon de distribution 1
Bouchon droit 2
Joint torique Etapes de réglage:
Régler la vis de richesse.
Se reporter à la section “Réglage
de la vis de richesse”.
Tourner la vis de butée de l’accélé-
rateur 1 jusqu’à ce que le moteur
tourne au régime le plus bas possi-
ble.
Pour augmenter la régime de
ralenti → Serrer a la vis de
butée de l’accélérateur 1.
Pour diminuer le régime de ralenti
→ Desserrer b la vis de butée de
l’accélérateur 1.
Régime de ralenti du
moteur:
1.700 à 1.900 tr/mn
3 - 19AJUSTE DE LA VELOCIDAD DE
RALENTÍ
1. Ponga en marcha el motor y
caliéntelo a fondo.
2. Ajustar:
Velocidad de ralentí
AJUSTE DE LA HOLGURA DE LA
VÁLVULA
NOTA:
La holgura de la válvula debe ajustarse
cuando el motor esté lo suficiente-
mente frío para tocarlo.
El pistón debe estar en el Punto
Muerto Superior (PMS) de su carrera
de compresión cuando se va a compro-
bar o ajustar la holgura de la válvula.
1. Extraer:
Asiento
Depósito de combustible
Consulte el apartado
“ASIENTO, DEPÓSITO DE
COMBUSTIBLE Y CUBIER-
TAS LATERALES” del CAPÍ-
TULO 4.
2. Extraer:
Carburador
Consulte el apartado “CARBU-
RADOR” del CAPÍTULO 4.
Tapa de la bujía
Soporte de motor (superior)
Cubierta de la culata
Consulte el apartado “ÁRBO-
LES DE LEVAS” del CAPÍ-
TULO 4.
3. Extraer:
Tapón de distribución 1
Tapón plano 2
Juntas tóricas Pasos de ajuste:
Ajuste el tornillo piloto.
Consulte el apartado “AJUSTE
DEL TORNILLO DE AIRE
PILOTO”.
Gire el tornillo tope del acelerador
1 hasta que el motor esté a la
menor velocidad posible.
Para aumentar la velocidad de
ralentí → Gire el tornillo tope del
acelerador 1 en dirección a.
Para disminuir la velocidad de
ralentí → Gire el tornillo tope del
acelerador 1 en dirección b.
Velocidad de ralentí del
motor:
1.700 ~ 1.900 r/min

3 - 20
INSP
ADJ

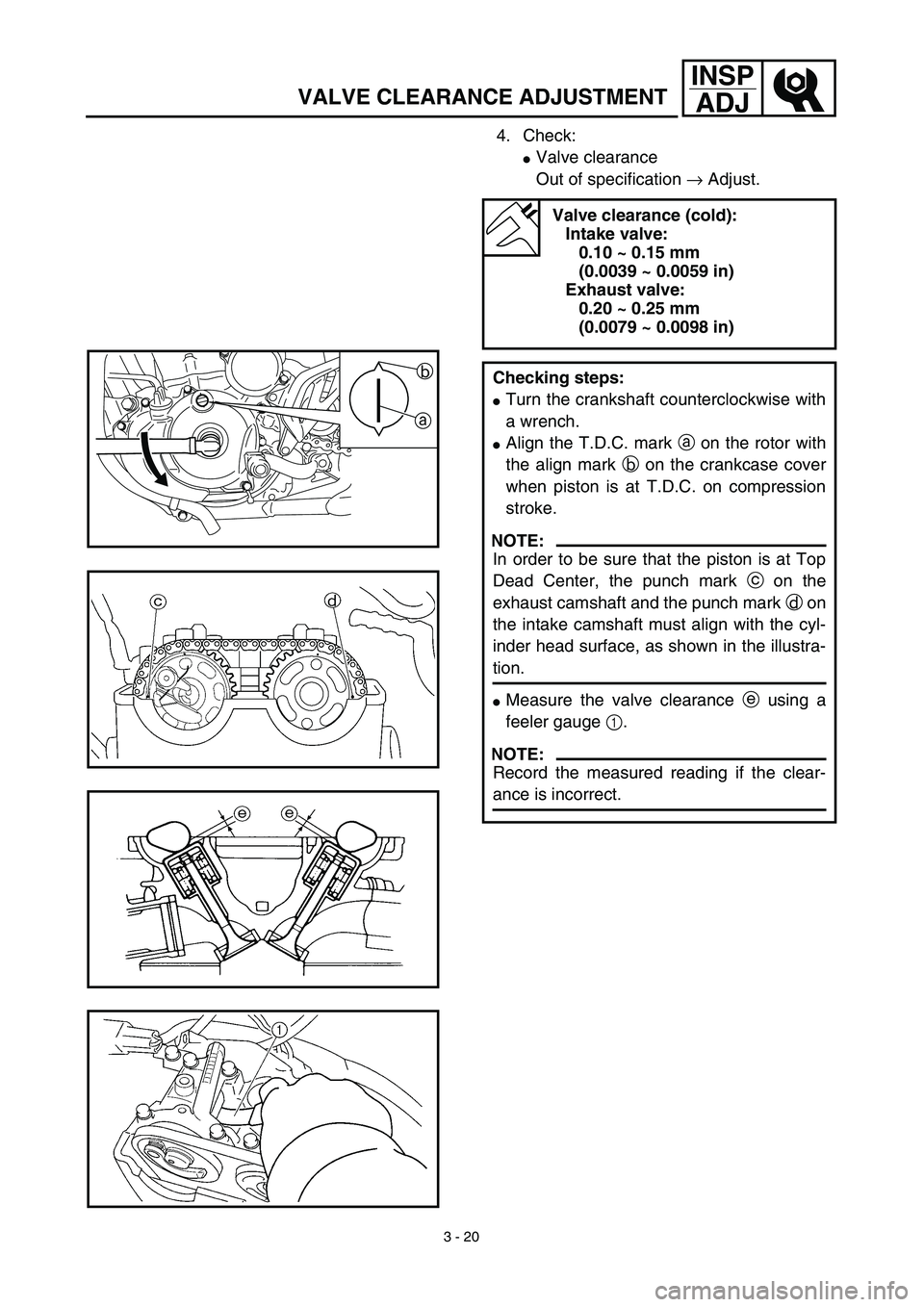

VALVE CLEARANCE ADJUSTMENT
4. Check:
Valve clearance
Out of specification → Adjust.
Valve clearance (cold):
Intake valve:
0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)
Exhaust valve:
0.20 ~ 0.25 mm
(0.0079 ~ 0.0098 in)
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
Align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
NOTE:
In order to be sure that the piston is at Top
Dead Center, the punch mark c on the
exhaust camshaft and the punch mark d on
the intake camshaft must align with the cyl-
inder head surface, as shown in the illustra-
tion.
Measure the valve clearance e using a
feeler gauge 1.
NOTE:
Record the measured reading if the clear-
ance is incorrect.
b
a

INSP
ADJ

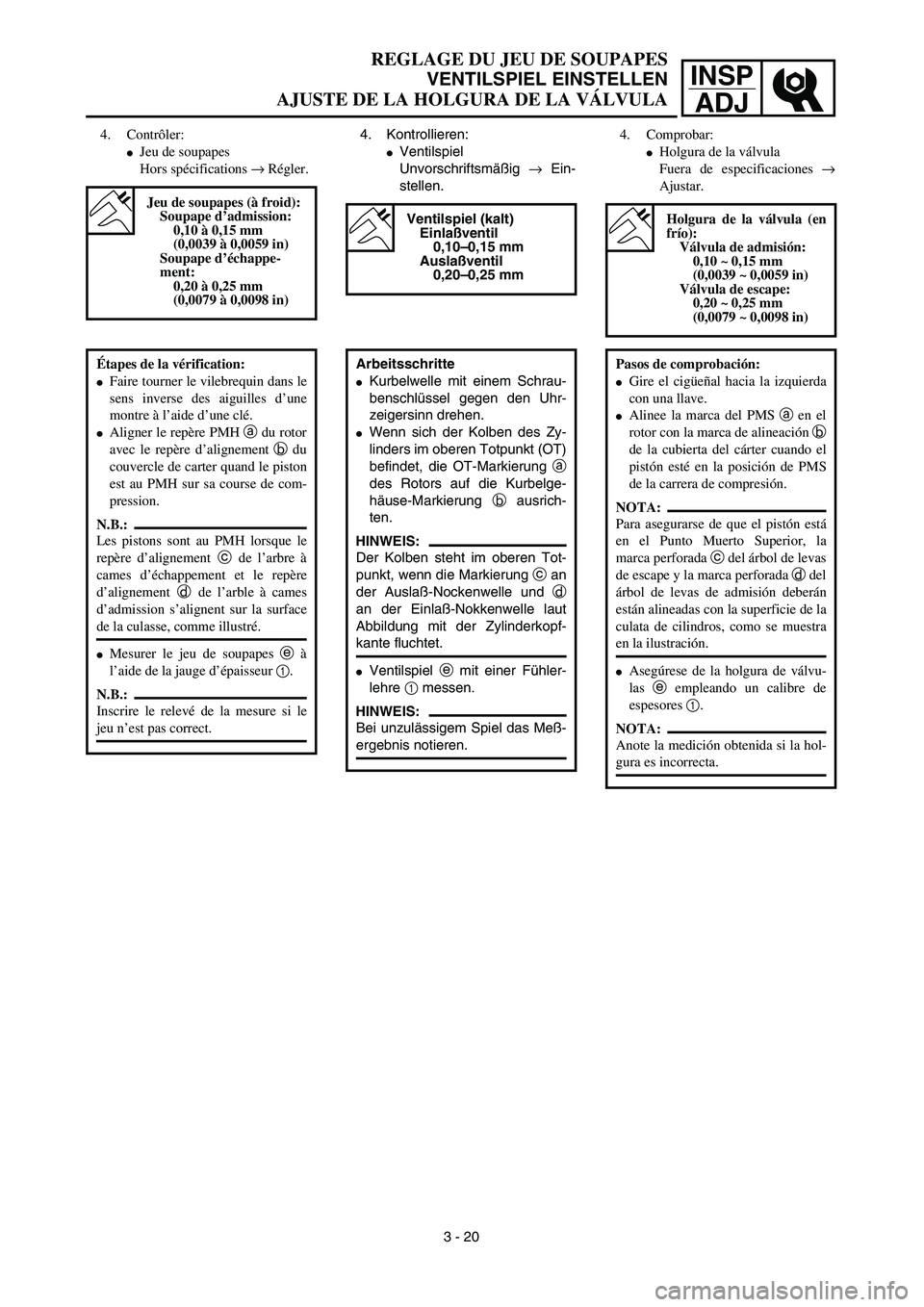

REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL EINSTELLEN
AJUSTE DE LA HOLGURA DE LA VÁLVULA
4. Kontrollieren:
Ventilspiel
Unvorschriftsmäßig → Ein-
stellen.
Ventilspiel (kalt)
Einlaßventil
0,10–0,15 mm
Auslaßventil
0,20–0,25 mm
Arbeitsschritte
Kurbelwelle mit einem Schrau-
benschlüssel gegen den Uhr-
zeigersinn drehen.
Wenn sich der Kolben des Zy-
linders im oberen Totpunkt (OT)
befindet, die OT-Markierung a
des Rotors auf die Kurbelge-
häuse-Markierung b ausrich-
ten.
HINWEIS:
Der Kolben steht im oberen Tot-
punkt, wenn die Markierung c an
der Auslaß-Nockenwelle und d
an der Einlaß-Nokkenwelle laut
Abbildung mit der Zylinderkopf-
kante fluchtet.
Ventilspiel e mit einer Fühler-
lehre 1 messen.
HINWEIS:
Bei unzulässigem Spiel das Meß-
ergebnis notieren.
4. Contrôler:
Jeu de soupapes
Hors spécifications → Régler.
Jeu de soupapes (à froid):
Soupape d’admission:
0,10 à 0,15 mm
(0,0039 à 0,0059 in)
Soupape d’échappe-
ment:
0,20 à 0,25 mm
(0,0079 à 0,0098 in)
Étapes de la vérification:
Faire tourner le vilebrequin dans le
sens inverse des aiguilles d’une
montre à l’aide d’une clé.
Aligner le repère PMH a du rotor
avec le repère d’alignement b du
couvercle de carter quand le piston
est au PMH sur sa course de com-
pression.
N.B.:
Les pistons sont au PMH lorsque le
repère d’alignement
c de l’arbre à
cames d’échappement et le repère
d’alignement
d de l’arble à cames
d’admission s’alignent sur la surface
de la culasse, comme illustré.
Mesurer le jeu de soupapes e à
l’aide de la jauge d’épaisseur 1.
N.B.:
Inscrire le relevé de la mesure si le
jeu n’est pas correct.
3 - 204. Comprobar:
Holgura de la válvula
Fuera de especificaciones →
Ajustar.
Holgura de la válvula (en
frío):
Válvula de admisión:
0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)
Válvula de escape:
0,20 ~ 0,25 mm
(0,0079 ~ 0,0098 in)
Pasos de comprobación:
Gire el cigüeñal hacia la izquierda
con una llave.
Alinee la marca del PMS a en el
rotor con la marca de alineación b
de la cubierta del cárter cuando el
pistón esté en la posición de PMS
de la carrera de compresión.
NOTA:
Para asegurarse de que el pistón está
en el Punto Muerto Superior, la
marca perforada c del árbol de levas
de escape y la marca perforada d del
árbol de levas de admisión deberán
están alineadas con la superficie de la
culata de cilindros, como se muestra
en la ilustración.
Asegúrese de la holgura de válvu-
las e empleando un calibre de
espesores 1.
NOTA:
Anote la medición obtenida si la hol-
gura es incorrecta.

3 - 21
INSP
ADJ
VALVE CLEARANCE ADJUSTMENT
5. Adjust:
Valve clearance
Adjustment steps:
Loosen the timing chain tensioner cap
bolt.
Remove the timing chain tensioner and
camshaft caps.
NOTE:
Remove the camshaft cap bolts in a criss-
cross pattern from the outside working
inwards.
Remove the camshaft (exhaust 1 and
intake 2).
NOTE:
Attach a wire 3 to the timing chain to pre-
vent it from falling into the crankcase.
Remove the valve lifters 4 and the pads 5.
NOTE:
Place a rag in the timing chain space to
prevent pads from falling into the crank-
case.
Identity each valve lifter and pad position
very carefully so that they can be rein-
stalled in their original place.
Select the proper pad using the pad
selecting table.
Pad rangePad Availability:
25 increments
No. 120
~
No. 2401.20 mm
~
2.40 mmPads are available in
0.05 mm increments
NOTE:
The thickness a of each pad is indicated in
hundreths of millimeters on the pad upper
surface.
1
2
3
