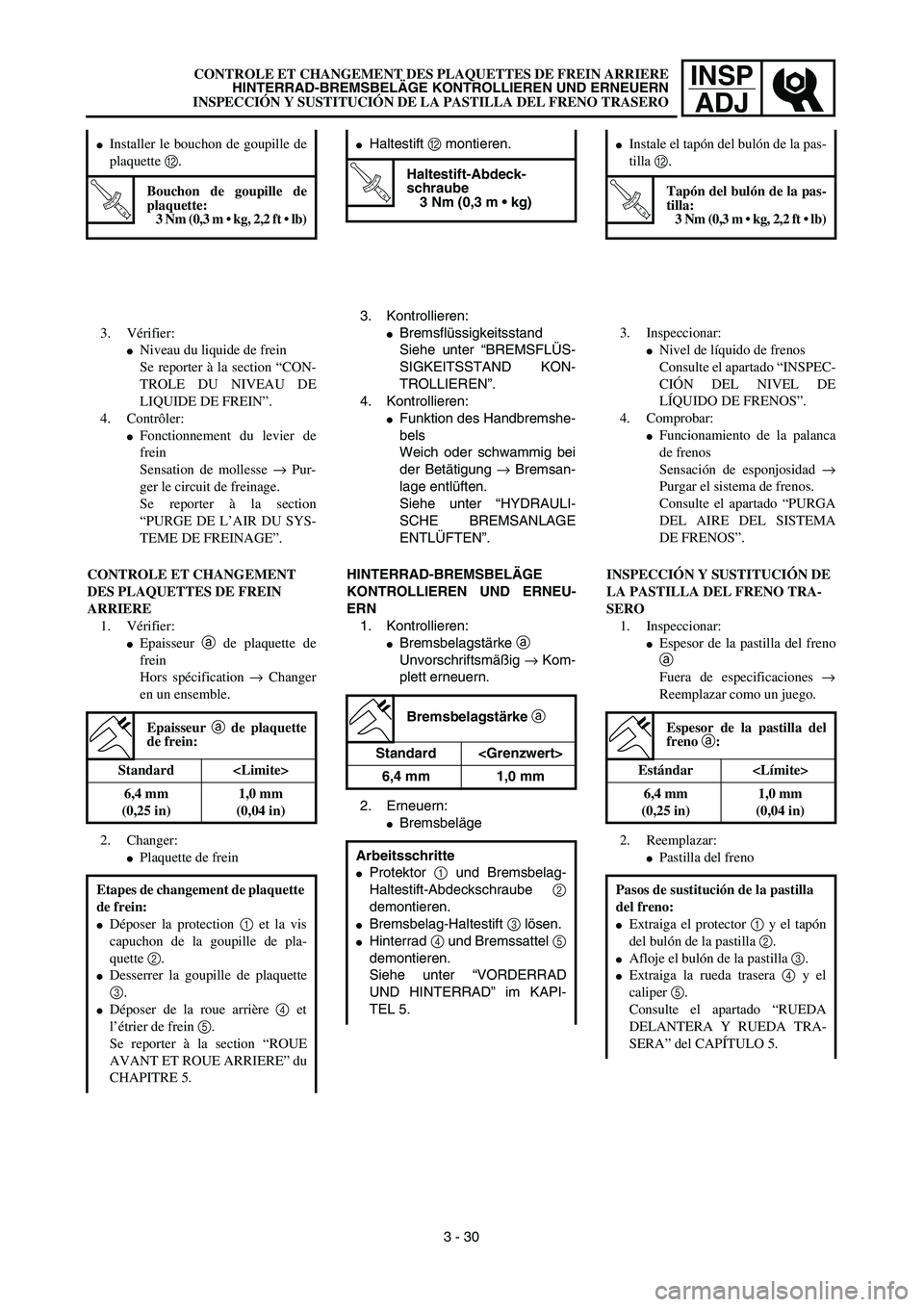

ADJCONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN ARRIERE
HINTERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
INSPECCIÓN Y SUSTITUCIÓN DE LA PASTILLA DEL FRENO TRASERO
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN”.
4. Kontrollieren:
Funktion des Handbremshe-
bels
Weich oder schwammig bei
der Betätigung → Bremsan-
lage entlüften.
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN”.
Haltestift B montieren.
T R..
Haltestift-Abdeck-
schraube
3 Nm (0,3 m • kg)
HINTERRAD-BREMSBELÄGE
KONTROLLIEREN UND ERNEU-
ERN
1. Kontrollieren:
Bremsbelagstärke a
Unvorschriftsmäßig → Kom-
plett erneuern.
2. Erneuern:
Bremsbeläge
Bremsbelagstärke a
Standard
6,4 mm 1,0 mm
Arbeitsschritte
Protektor 1 und Bremsbelag-
Haltestift-Abdeckschraube 2
demontieren.
Bremsbelag-Haltestift 3 lösen.
Hinterrad 4 und Bremssattel 5
demontieren.
Siehe unter “VORDERRAD
UND HINTERRAD” im KAPI-
TEL 5.
3. Vérifier:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DE
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement du levier de
frein
Sensation de mollesse → Pur-
ger le circuit de freinage.
Se reporter à la section
“PURGE DE L’AIR DU SYS-
TEME DE FREINAGE”.
Installer le bouchon de goupille de
plaquette B.
T R..
Bouchon de goupille de
plaquette:
3 Nm (0,3 m • kg, 2,2 ft • lb)
CONTROLE ET CHANGEMENT
DES PLAQUETTES DE FREIN
ARRIERE
1. Vérifier:
Epaisseur a de plaquette de
frein
Hors spécification → Changer
en un ensemble.
2. Changer:
Plaquette de frein
Epaisseur a de plaquette
de frein:
Standard
6,4 mm
(0,25 in)1,0 mm
(0,04 in)
Etapes de changement de plaquette
de frein:
Déposer la protection 1 et la vis
capuchon de la goupille de pla-
quette 2.
Desserrer la goupille de plaquette
3.
Déposer de la roue arrière 4 et
l’étrier de frein 5.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” du
CHAPITRE 5.
3 - 303. Inspeccionar:
Nivel de líquido de frenos
Consulte el apartado “INSPEC-
CIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
4. Comprobar:
Funcionamiento de la palanca
de frenos
Sensación de esponjosidad →
Purgar el sistema de frenos.
Consulte el apartado “PURGA
DEL AIRE DEL SISTEMA
DE FRENOS”.
Instale el tapón del bulón de la pas-
tilla B.
T R..
Tapón del bulón de la pas-
tilla:
3 Nm (0,3 m • kg, 2,2 ft • lb)
INSPECCIÓN Y SUSTITUCIÓN DE
LA PASTILLA DEL FRENO TRA-
SERO
1. Inspeccionar:
Espesor de la pastilla del freno
a
Fuera de especificaciones →
Reemplazar como un juego.
2. Reemplazar:
Pastilla del freno
Espesor de la pastilla del
freno a:
Estándar
6,4 mm
(0,25 in)1,0 mm
(0,04 in)
Pasos de sustitución de la pastilla
del freno:
Extraiga el protector 1 y el tapón
del bulón de la pastilla 2.
Afloje el bulón de la pastilla 3.
Extraiga la rueda trasera 4 y el
caliper 5.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.

3 - 31
INSP
ADJ

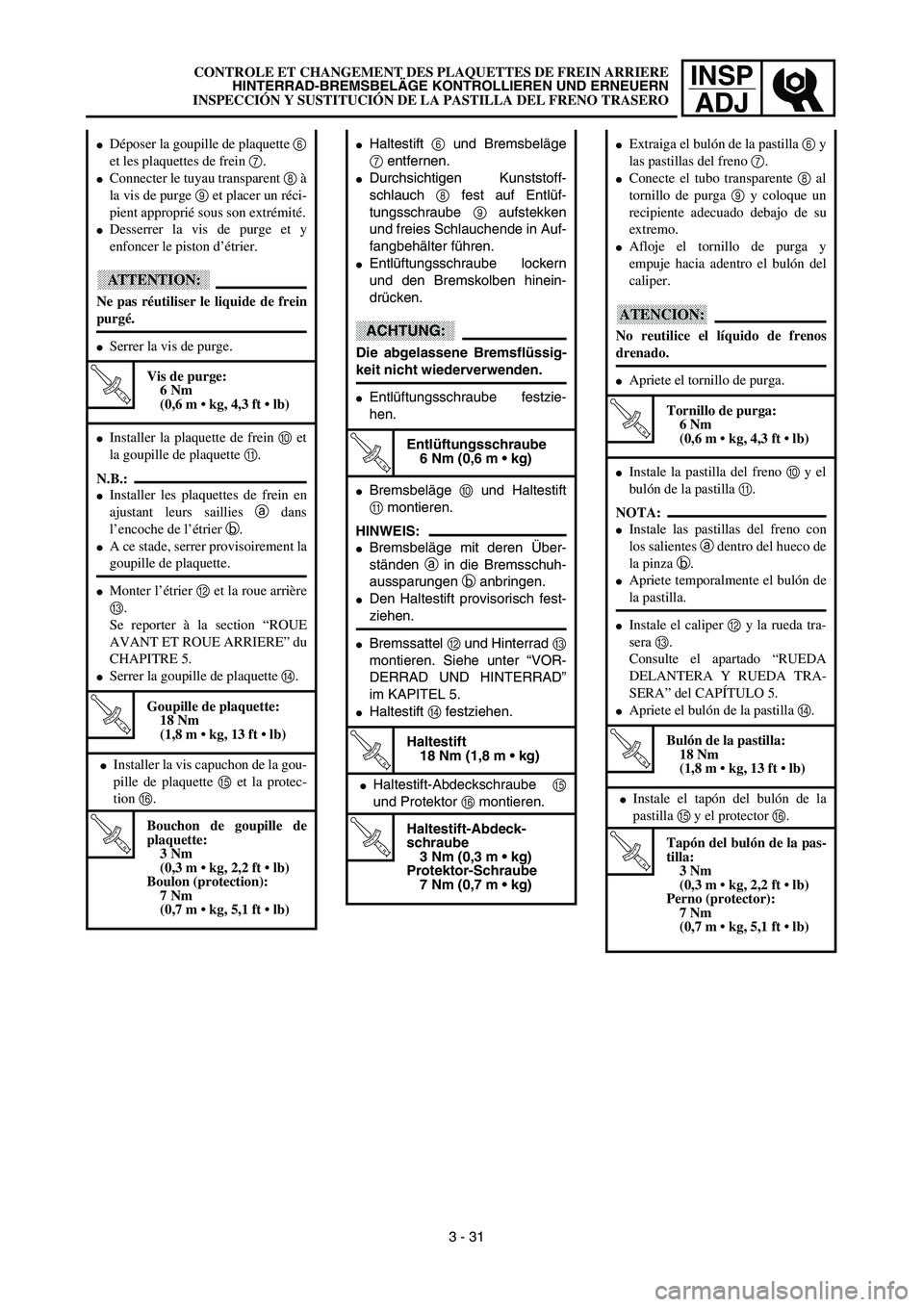

REAR BRAKE PAD INSPECTION AND REPLACEMENT

Remove the pad pin
6
and brake pads
7
.

Connect the transparent hose
8
to the
bleed screw
9
and place the suitable con-
tainer under its end.

Loosen the bleed screw and push the cali-
per piston in.
CAUTION:

Do not reuse the drained brake fluid.

Tighten the bleed screw.
T R..

Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)

Install the brake pad
0
and pad pin
A
.
NOTE:


Install the brake pads with their projec-
tions
a
into the caliper recesses
b
.

Temporarily tighten the pad pin at this
point.

Install the caliper
B
and rear wheel
C
.
Refer to “FRONT WHEEL AND REAR
WHEEL” section in the CHAPTER 5.

Tighten the pad pin
D
.
T R..

Pad pin:
18 Nm (1.8 m • kg, 13 ft • lb)

Install the pad pin plug
E
and protector
F
.
T R..

Pad pin plug:
3 Nm (0.3 m • kg, 2.2 ft • lb)
Bolt (protector):
7 Nm (0.7 m • kg, 5.1 ft • lb)

INSP
ADJ


Haltestift
6
und Bremsbeläge
7
entfernen.

Durchsichtigen Kunststoff-
schlauch
8
fest auf Entlüf-
tungsschraube
9
aufstekken
und freies Schlauchende in Auf-
fangbehälter führen.

Entlüftungsschraube lockern
und den Bremskolben hinein-
drücken.
ACHTUNG:

Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.

Entlüftungsschraube festzie-
hen.
T R..

Entlüftungsschraube
6 Nm (0,6 m • kg)

Bremsbeläge
0
und Haltestift
A
montieren.
HINWEIS:


Bremsbeläge mit deren Über-
ständen
a
in die Bremsschuh-
aussparungen
b
anbringen.

Den Haltestift provisorisch fest-
ziehen.

Bremssattel
B
und Hinterrad
C
montieren. Siehe unter “VOR-
DERRAD UND HINTERRAD”
im KAPITEL 5.

Haltestift
D
festziehen.
T R..

Haltestift
18 Nm (1,8 m • kg)

Haltestift-Abdeckschraube
E
und Protektor
F
montieren.
T R..

Haltestift-Abdeck-
schraube
3 Nm (0,3 m • kg)
Protektor-Schraube
7 Nm (0,7 m • kg)

Déposer la goupille de plaquette
6
et les plaquettes de frein
7
.

Connecter le tuyau transparent
8
à
la vis de purge
9
et placer un réci-
pient approprié sous son extrémité.

Desserrer la vis de purge et y
enfoncer le piston d’étrier.
ATTENTION:

Ne pas réutiliser le liquide de frein
purgé.

Serrer la vis de purge.
T R..

Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)

Installer la plaquette de frein
0
et
la goupille de plaquette
A
.
N.B.:


Installer les plaquettes de frein en
ajustant leurs saillies
a
dans
l’encoche de l’étrier
b
.

A ce stade, serrer provisoirement la
goupille de plaquette.

Monter l’étrier
B
et la roue arrière
C
.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” du
CHAPITRE 5.

Serrer la goupille de plaquette
D
.
T R..

Goupille de plaquette:
18 Nm
(1,8 m • kg, 13 ft • lb)

Installer la vis capuchon de la gou-
pille de plaquette
E
et la protec-
tion
F
.
T R..

Bouchon de goupille de
plaquette:
3 Nm
(0,3 m • kg, 2,2 ft • lb)
Boulon (protection):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
3 - 31
CONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN ARRIERE
HINTERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
INSPECCIÓN Y SUSTITUCIÓN DE LA PASTILLA DEL FRENO TRASERO

Extraiga el bulón de la pastilla
6
y
las pastillas del freno
7
.

Conecte el tubo transparente
8
al
tornillo de purga
9
y coloque un
recipiente adecuado debajo de su
extremo.

Afloje el tornillo de purga y
empuje hacia adentro el bulón del
caliper.
ATENCION:

No reutilice el líquido de frenos
drenado.

Apriete el tornillo de purga.
T R..

Tornillo de purga:
6 Nm
(0,6 m • kg, 4,3 ft • lb)

Instale la pastilla del freno
0
y el
bulón de la pastilla
A
.
NOTA:


Instale las pastillas del freno con
los salientes
a
dentro del hueco de
la pinza
b
.

Apriete temporalmente el bulón de
la pastilla.

Instale el caliper
B
y la rueda tra-
sera
C
.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.

Apriete el bulón de la pastilla
D
.
T R..

Bulón de la pastilla:
18 Nm
(1,8 m • kg, 13 ft • lb)
Instale el tapón del bulón de la
pastilla E y el protector F.
T R..
Tapón del bulón de la pas-
tilla:
3 Nm
(0,3 m • kg, 2,2 ft • lb)
Perno (protector):
7 Nm
(0,7 m • kg, 5,1 ft • lb)

3 - 32
INSP
ADJ

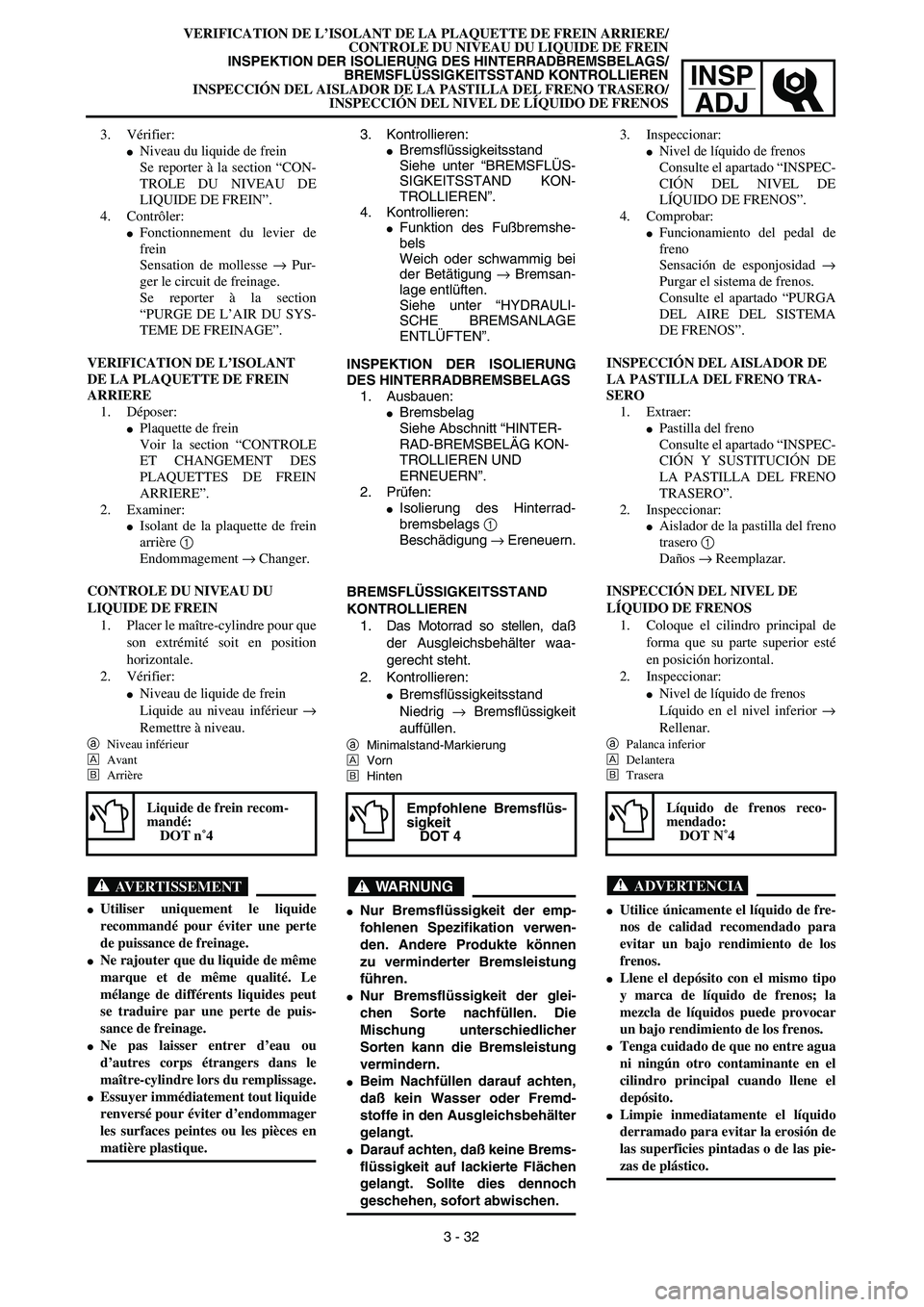

REAR BRAKE PAD INSULATOR INSPECTION/
BRAKE FLUID LEVEL INSPECTION
3. Inspect:

Brake fluid level
Refer to “BRAKE FLUID LEVEL
INSPECTION” section.
4. Check:

Brake pedal operation
A softy or spongy feeling
→
Bleed
brake system.
Refer to “BRAKE SYSTEM AIR
BLEEDING” section.
EC36b000
REAR BRAKE PAD INSULATOR
INSPECTION
1. Remove:

Brake pad
Refer to “REAR BRAKE PAD INSPEC-
TION AND REPLACEMENT” section.
2. Inspect:

Rear brake pad insulator
1

Damage
→
Replace.
EC367001
BRAKE FLUID LEVEL INSPECTION
1. Place the master cylinder so that its top is
in a horizontal position.
2. Inspect:

Brake fluid level
Fluid at lower level
→
Fill up.
a
Lower level
Å
Front
ı
Rear
WARNING


Use only designated quality brake fluid to
avoid poor brake performance.

Refill with same type and brand of brake
fluid; mixing fluids could result in poor
brake performance.

Be sure that water or other contaminants
do not enter master cylinder when refill-
ing.

Clean up spilled fluid immediately to
avoid erosion of painted surfaces or plas-
tic parts.
Recommended brake fluid:
DOT #4
Å
ı

INSP
ADJ
VERIFICATION DE L’ISOLANT DE LA PLAQUETTE DE FREIN ARRIERE/
CONTROLE DU NIVEAU DU LIQUIDE DE FREIN
INSPEKTION DER ISOLIERUNG DES HINTERRADBREMSBELAGS/
BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN
INSPECCIÓN DEL AISLADOR DE LA PASTILLA DEL FRENO TRASERO/
INSPECCIÓN DEL NIVEL DE LÍQUIDO DE FRENOS
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN”.
4. Kontrollieren:
Funktion des Fußbremshe-
bels
Weich oder schwammig bei
der Betätigung → Bremsan-
lage entlüften.
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN”.
INSPEKTION DER ISOLIERUNG
DES HINTERRADBREMSBELAGS
1. Ausbauen:
Bremsbelag
Siehe Abschnitt “HINTER-
RAD-BREMSBELÄG KON-
TROLLIEREN UND
ERNEUERN”.
2. Prüfen:
Isolierung des Hinterrad-
bremsbelags 1
Beschädigung → Ereneuern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Das Motorrad so stellen, daß
der Ausgleichsbehälter waa-
gerecht steht.
2. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig → Bremsflüssigkeit
auffüllen.
aMinimalstand-Markierung
ÅVorn
ıHinten
WARNUNG
Nur Bremsflüssigkeit der emp-
fohlenen Spezifikation verwen-
den. Andere Produkte können
zu verminderter Bremsleistung
führen.
Nur Bremsflüssigkeit der glei-
chen Sorte nachfüllen. Die
Mischung unterschiedlicher
Sorten kann die Bremsleistung
vermindern.
Beim Nachfüllen darauf achten,
daß kein Wasser oder Fremd-
stoffe in den Ausgleichsbehälter
gelangt.
Darauf achten, daß keine Brems-
flüssigkeit auf lackierte Flächen
gelangt. Sollte dies dennoch
geschehen, sofort abwischen.
Empfohlene Bremsflüs-
sigkeit
DOT 4
3. Vérifier:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DE
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement du levier de
frein
Sensation de mollesse → Pur-
ger le circuit de freinage.
Se reporter à la section
“PURGE DE L’AIR DU SYS-
TEME DE FREINAGE”.
VERIFICATION DE L’ISOLANT
DE LA PLAQUETTE DE FREIN
ARRIERE
1. Déposer:
Plaquette de frein
Voir la section “CONTROLE
ET CHANGEMENT DES
PLAQUETTES DE FREIN
ARRIERE”.
2. Examiner:
Isolant de la plaquette de frein
arrière 1
Endommagement → Changer.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre pour que
son extrémité soit en position
horizontale.
2. Vérifier:
Niveau de liquide de frein
Liquide au niveau inférieur →
Remettre à niveau.
aNiveau inférieur
ÅAvant
ıArrière
AVERTISSEMENT
Utiliser uniquement le liquide
recommandé pour éviter une perte
de puissance de freinage.
Ne rajouter que du liquide de même
marque et de même qualité. Le
mélange de différents liquides peut
se traduire par une perte de puis-
sance de freinage.
Ne pas laisser entrer d’eau ou
d’autres corps étrangers dans le
maître-cylindre lors du remplissage.
Essuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
matière plastique.
Liquide de frein recom-
mandé:
DOT n˚4
3 - 323. Inspeccionar:
Nivel de líquido de frenos
Consulte el apartado “INSPEC-
CIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
4. Comprobar:
Funcionamiento del pedal de
freno
Sensación de esponjosidad →
Purgar el sistema de frenos.
Consulte el apartado “PURGA
DEL AIRE DEL SISTEMA
DE FRENOS”.
INSPECCIÓN DEL AISLADOR DE
LA PASTILLA DEL FRENO TRA-
SERO
1. Extraer:
Pastilla del freno
Consulte el apartado “INSPEC-
CIÓN Y SUSTITUCIÓN DE
LA PASTILLA DEL FRENO
TRASERO”.
2. Inspeccionar:
Aislador de la pastilla del freno
trasero 1
Daños → Reemplazar.
INSPECCIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS
1. Coloque el cilindro principal de
forma que su parte superior esté
en posición horizontal.
2. Inspeccionar:
Nivel de líquido de frenos
Líquido en el nivel inferior →
Rellenar.
aPalanca inferior
ÅDelantera
ıTrasera
ADVERTENCIA
Utilice únicamente el líquido de fre-
nos de calidad recomendado para
evitar un bajo rendimiento de los
frenos.
Llene el depósito con el mismo tipo
y marca de líquido de frenos; la
mezcla de líquidos puede provocar
un bajo rendimiento de los frenos.
Tenga cuidado de que no entre agua
ni ningún otro contaminante en el
cilindro principal cuando llene el
depósito.
Limpie inmediatamente el líquido
derramado para evitar la erosión de
las superficies pintadas o de las pie-
zas de plástico.
Líquido de frenos reco-
mendado:
DOT N˚4

3 - 33
INSP
ADJ

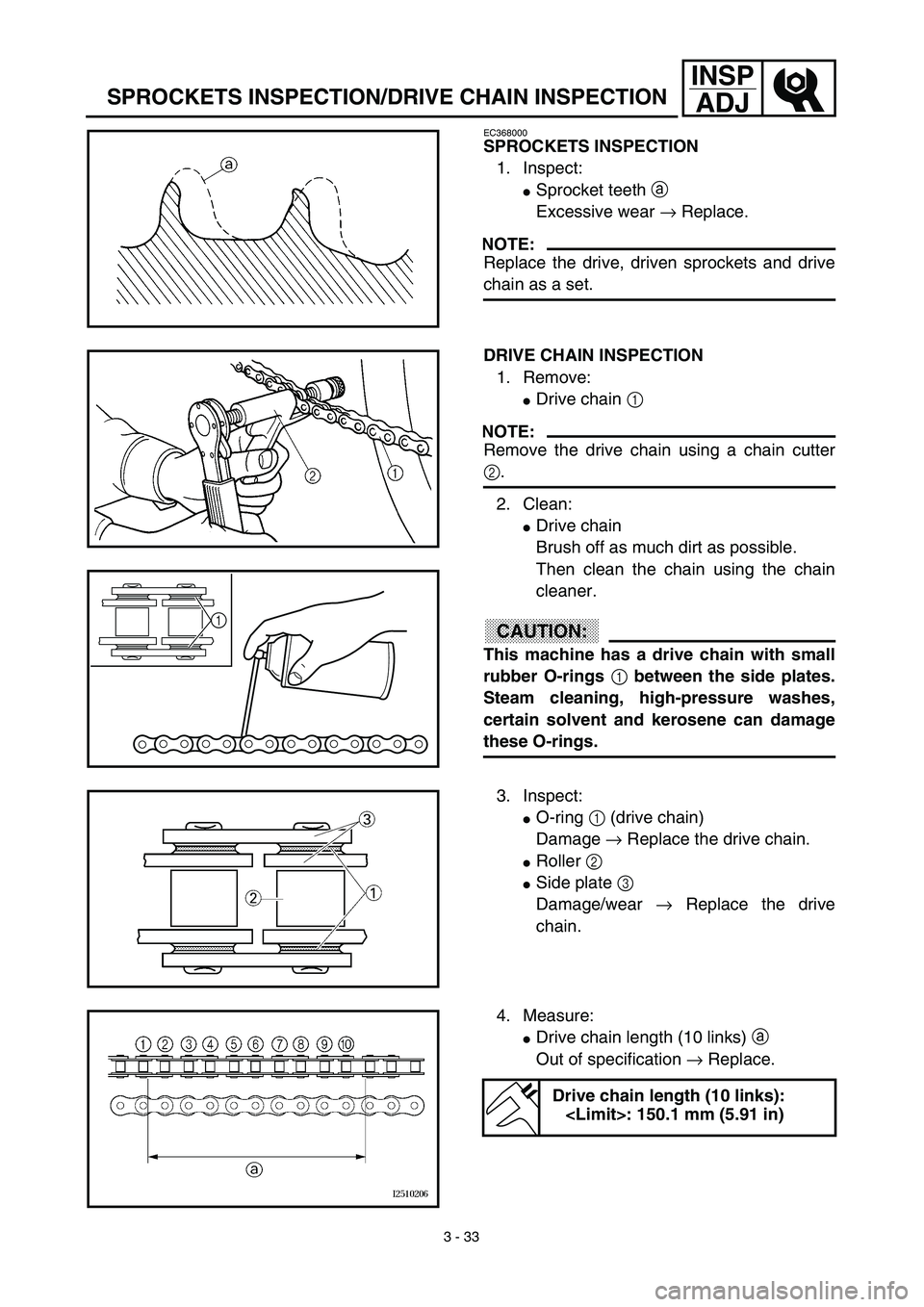

SPROCKETS INSPECTION/DRIVE CHAIN INSPECTION
EC368000
SPROCKETS INSPECTION
1. Inspect:

Sprocket teeth
a

Excessive wear
→
Replace.
NOTE:

Replace the drive, driven sprockets and drive
chain as a set.
DRIVE CHAIN INSPECTION
1. Remove:

Drive chain
1

NOTE:

Remove the drive chain using a chain cutter
2
.
2. Clean:

Drive chain
Brush off as much dirt as possible.
Then clean the chain using the chain
cleaner.
CAUTION:

This machine has a drive chain with small
rubber O-rings
1
between the side plates.
Steam cleaning, high-pressure washes,
certain solvent and kerosene can damage
these O-rings.
1

3. Inspect:

O-ring
1
(drive chain)
Damage
→
Replace the drive chain.

Roller
2


Side plate
3
Damage/wear → Replace the drive
chain.
4. Measure:
Drive chain length (10 links) a
Out of specification → Replace.
Drive chain length (10 links):
: 150.1 mm (5.91 in)

INSP

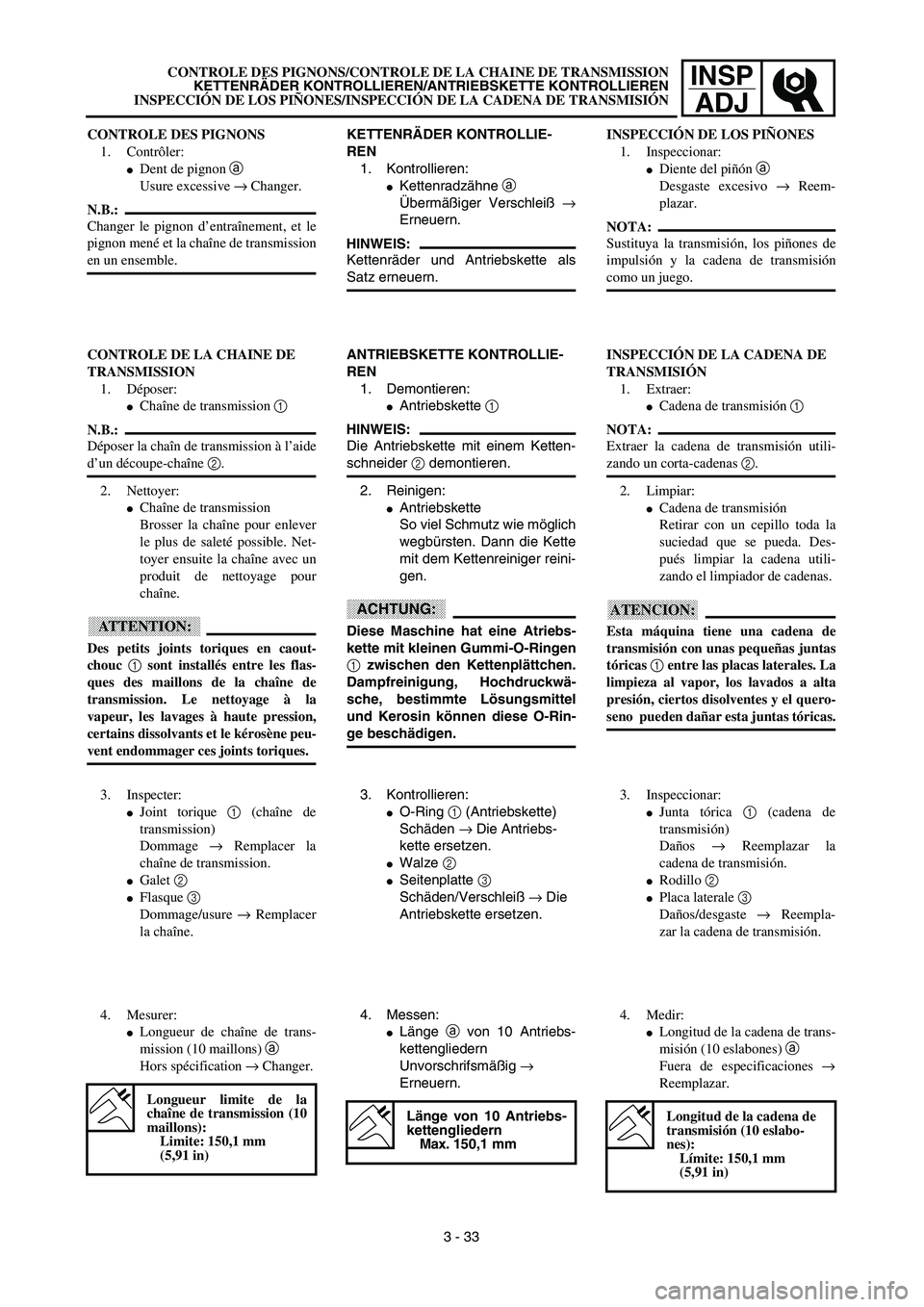

ADJCONTROLE DES PIGNONS/CONTROLE DE LA CHAINE DE TRANSMISSION
KETTENRÄDER KONTROLLIEREN/ANTRIEBSKETTE KONTROLLIEREN
INSPECCIÓN DE LOS PIÑONES/INSPECCIÓN DE LA CADENA DE TRANSMISIÓN
KETTENRÄDER KONTROLLIE-
REN
1. Kontrollieren:
Kettenradzähne a
Übermäßiger Verschleiß →
Erneuern.
HINWEIS:
Kettenräder und Antriebskette als
Satz erneuern.
ANTRIEBSKETTE KONTROLLIE-
REN
1. Demontieren:
Antriebskette 1
HINWEIS:
Die Antriebskette mit einem Ketten-
schneider 2 demontieren.
2. Reinigen:
Antriebskette
So viel Schmutz wie möglich
wegbürsten. Dann die Kette
mit dem Kettenreiniger reini-
gen.
ACHTUNG:
Diese Maschine hat eine Atriebs-
kette mit kleinen Gummi-O-Ringen
1 zwischen den Kettenplättchen.
Dampfreinigung, Hochdruckwä-
sche, bestimmte Lösungsmittel
und Kerosin können diese O-Rin-
ge beschädigen.
3. Kontrollieren:
O-Ring 1 (Antriebskette)
Schäden → Die Antriebs-
kette ersetzen.
Walze 2
Seitenplatte 3
Schäden/Verschleiß → Die
Antriebskette ersetzen.
4. Messen:
Länge a von 10 Antriebs-
kettengliedern
Unvorschrifsmäßig →
Erneuern.
Länge von 10 Antriebs-
kettengliedern
Max. 150,1 mm
CONTROLE DES PIGNONS
1. Contrôler:
Dent de pignon a
Usure excessive → Changer.
N.B.:
Changer le pignon d’entraînement, et le
pignon mené et la chaîne de transmission
en un ensemble.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Déposer:
Chaîne de transmission 1
N.B.:
Déposer la chaîn de transmission à l’aide
d’un découpe-chaîne 2.
2. Nettoyer:
Chaîne de transmission
Brosser la chaîne pour enlever
le plus de saleté possible. Net-
toyer ensuite la chaîne avec un
produit de nettoyage pour
chaîne.
ATTENTION:
Des petits joints toriques en caout-
chouc 1 sont installés entre les flas-
ques des maillons de la chaîne de
transmission. Le nettoyage à la
vapeur, les lavages à haute pression,
certains dissolvants et le kérosène peu-
vent endommager ces joints toriques.
3. Inspecter:
Joint torique 1 (chaîne de
transmission)
Dommage → Remplacer la
chaîne de transmission.
Galet 2
Flasque 3
Dommage/usure → Remplacer
la chaîne.
4. Mesurer:
Longueur de chaîne de trans-
mission (10 maillons) a
Hors spécification → Changer.
Longueur limite de la
chaîne de transmission (10
maillons):
Limite: 150,1 mm
(5,91 in)
3 - 33INSPECCIÓN DE LOS PIÑONES
1. Inspeccionar:
Diente del piñón a
Desgaste excesivo → Reem-
plazar.
NOTA:
Sustituya la transmisión, los piñones de
impulsión y la cadena de transmisión
como un juego.
INSPECCIÓN DE LA CADENA DE
TRANSMISIÓN
1. Extraer:
Cadena de transmisión 1
NOTA:
Extraer la cadena de transmisión utili-
zando un corta-cadenas 2.
2. Limpiar:
Cadena de transmisión
Retirar con un cepillo toda la
suciedad que se pueda. Des-
pués limpiar la cadena utili-
zando el limpiador de cadenas.
ATENCION:
Esta máquina tiene una cadena de
transmisión con unas pequeñas juntas
tóricas 1 entre las placas laterales. La
limpieza al vapor, los lavados a alta
presión, ciertos disolventes y el quero-
seno pueden dañar esta juntas tóricas.
3. Inspeccionar:
Junta tórica 1 (cadena de
transmisión)
Daños → Reemplazar la
cadena de transmisión.
Rodillo 2
Placa laterale 3
Daños/desgaste → Reempla-
zar la cadena de transmisión.
4. Medir:
Longitud de la cadena de trans-
misión (10 eslabones) a
Fuera de especificaciones →
Reemplazar.
Longitud de la cadena de
transmisión (10 eslabo-
nes):
Límite: 150,1 mm
(5,91 in)

3 - 34
INSP
ADJ

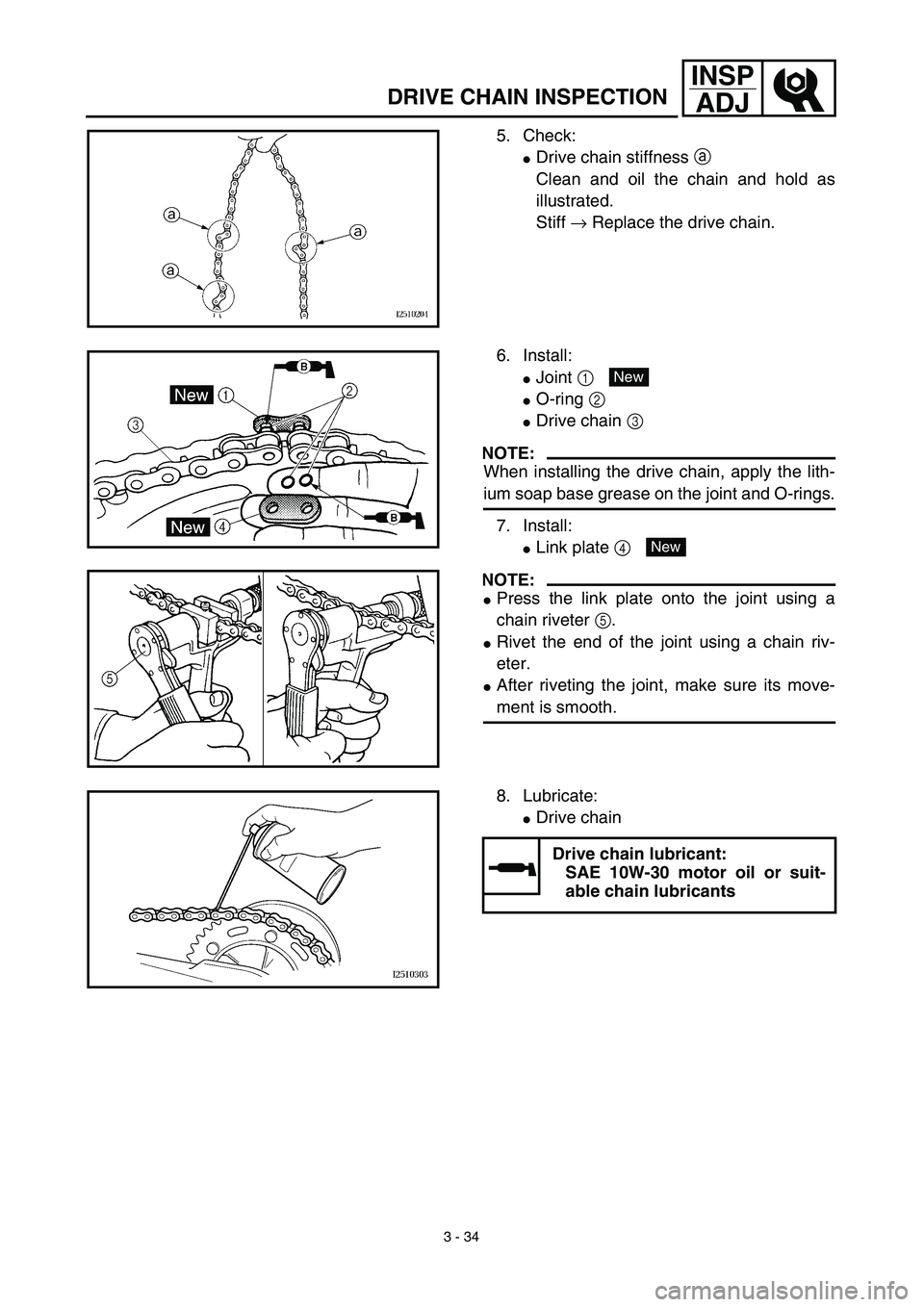

DRIVE CHAIN INSPECTION
5. Check:
Drive chain stiffness a
Clean and oil the chain and hold as
illustrated.
Stiff → Replace the drive chain.
6. Install:
Joint 1
O-ring 2
Drive chain 3
NOTE:
When installing the drive chain, apply the lith-
ium soap base grease on the joint and O-rings.
7. Install:
Link plate 4
NOTE:
Press the link plate onto the joint using a
chain riveter 5.
Rivet the end of the joint using a chain riv-
eter.
After riveting the joint, make sure its move-
ment is smooth.
New
New
8. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil or suit-
able chain lubricants

INSP
ADJ
5. Kontrollieren:
Antriebskette (Beweglich-
keit) a
Kette reinigen, schmieren
und wie abgebildet halten.
Schwergängigkeit → Erneu-
ern.
6. Montieren:
Laschen 1
O-Ring 2
Antriebskette 3
HINWEIS:
Beim Einbauen der Antriebskette Li-
thiumfett auf die Kettenglieder und
O-Ringe auftragen.
7. Einbauen:
Verbindungsplättchen
4
HINWEIS:
Die Kettenschloßplatte mit einem
Kettennieter 5 auf das Kettenglied
presen.
Das Ende der Kettenschloßplatte it
dem Kettennieder nieten.
Nach dem Nieten des Glieds si-
cherstellen, daß seine Bewegung
glatt ist.
New
New
8. Schmieren:
Antriebskette
Empfohlenes Schmier-
mittel
Motoröl oder Ketten-
spray
5. Contrôler:
Raideur de la chaîne de trans-
mission a
Nettoyer et huiler la chaîne de
transmission et la tenir comme
représenté sur l’illustration.
Raideur des maillons → Rem-
placer la chaîne de transmis-
sion.
6. Monter:
Raccord 1
Joint torique 2
Chaîne de transmission 3
N.B.:
Lors de l’installation de la chaîne, appli-
quer de la graisse à base de savon au
lithium sur le joint et les joints toriques.
7. Installer:
Plaquette de liaison 4
N.B.:
Insérer le raccord sur le joint avec le
riveteur de chaîne 5.
Riveter l’extrémité du joint avec le
riveteur de chaîne.
Après avoir riveté le joint, s’assurer
qu’il bouge bien.
New
New
8. Lubrifier:
Chaîne de transmission
Lubrifiant de chaîne de
transmission:
Huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
5. Comprobar:
Rigidez de la cadena de trans-
misióne a
Pulire e lubrificare la catena e
sollevarla come illustrato.
Rigida → Sostituire la catena
di transmisión.
6. Instalar:
Junta 1
Junta tórica 2
Candena de transmisión 3
NOTA:
Cuando se instale la cadena de transmi-
sión, aplicar la grasa con base de jabón
de litio a la junta y a las juntas tóricas.
7. Instalar:
Placa de eslabón 4
NOTA:
Presionar la placa de eslabón contra la
junta utilizando una remachadora de
cadena 5.
Remachar el extremo de la junta utili-
zando una remachadora de cadena.
Después de remachar la junta, asegu-
rarse de que su movimiento sea suave.
New
New
8. Lubricar:
Cadena de transmisión
Lubricante de la cadena de
transmisión:
Aceite de motor SAE
10W-30 o lubricantes
para cadenas apropiado

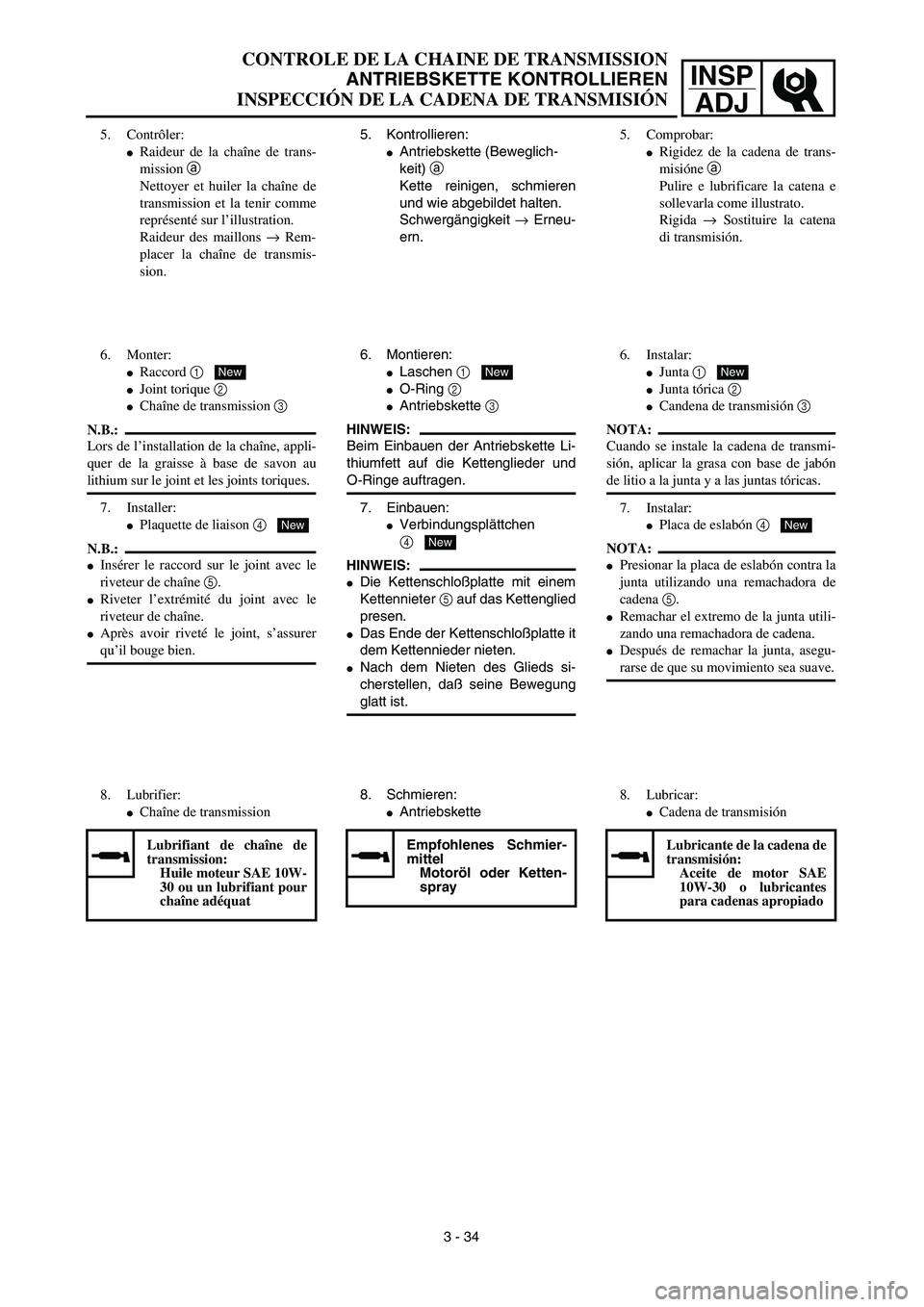

CONTROLE DE LA CHAINE DE TRANSMISSION
ANTRIEBSKETTE KONTROLLIEREN
INSPECCIÓN DE LA CADENA DE TRANSMISIÓN
3 - 34

3 - 35
INSP
ADJ

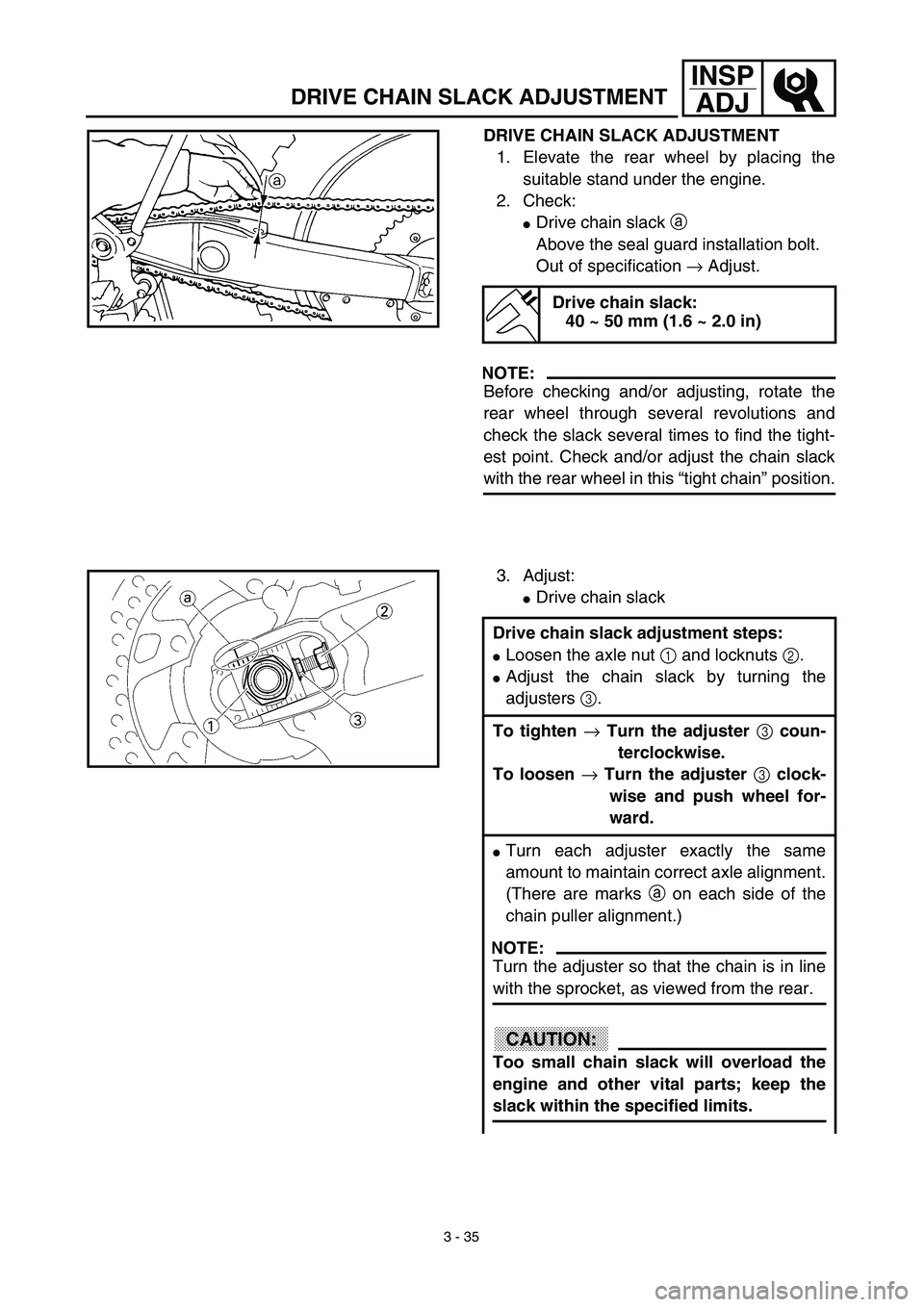

DRIVE CHAIN SLACK ADJUSTMENT
DRIVE CHAIN SLACK ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Check:
Drive chain slack a
Above the seal guard installation bolt.
Out of specification → Adjust.
NOTE:
Before checking and/or adjusting, rotate the
rear wheel through several revolutions and
check the slack several times to find the tight-
est point. Check and/or adjust the chain slack
with the rear wheel in this “tight chain” position.
Drive chain slack:
40 ~ 50 mm (1.6 ~ 2.0 in)
3. Adjust:
Drive chain slack
Drive chain slack adjustment steps:
Loosen the axle nut 1 and locknuts 2.
Adjust the chain slack by turning the
adjusters 3.
To tighten → Turn the adjuster 3 coun-
terclockwise.
To loosen → Turn the adjuster 3 clock-
wise and push wheel for-
ward.
Turn each adjuster exactly the same
amount to maintain correct axle alignment.
(There are marks a on each side of the
chain puller alignment.)
NOTE:
Turn the adjuster so that the chain is in line
with the sprocket, as viewed from the rear.
CAUTION:
Too small chain slack will overload the
engine and other vital parts; keep the
slack within the specified limits.
