YAMAHA WR 450F 2003 Manuale de Empleo (in Spanish)

INSP
ADJ

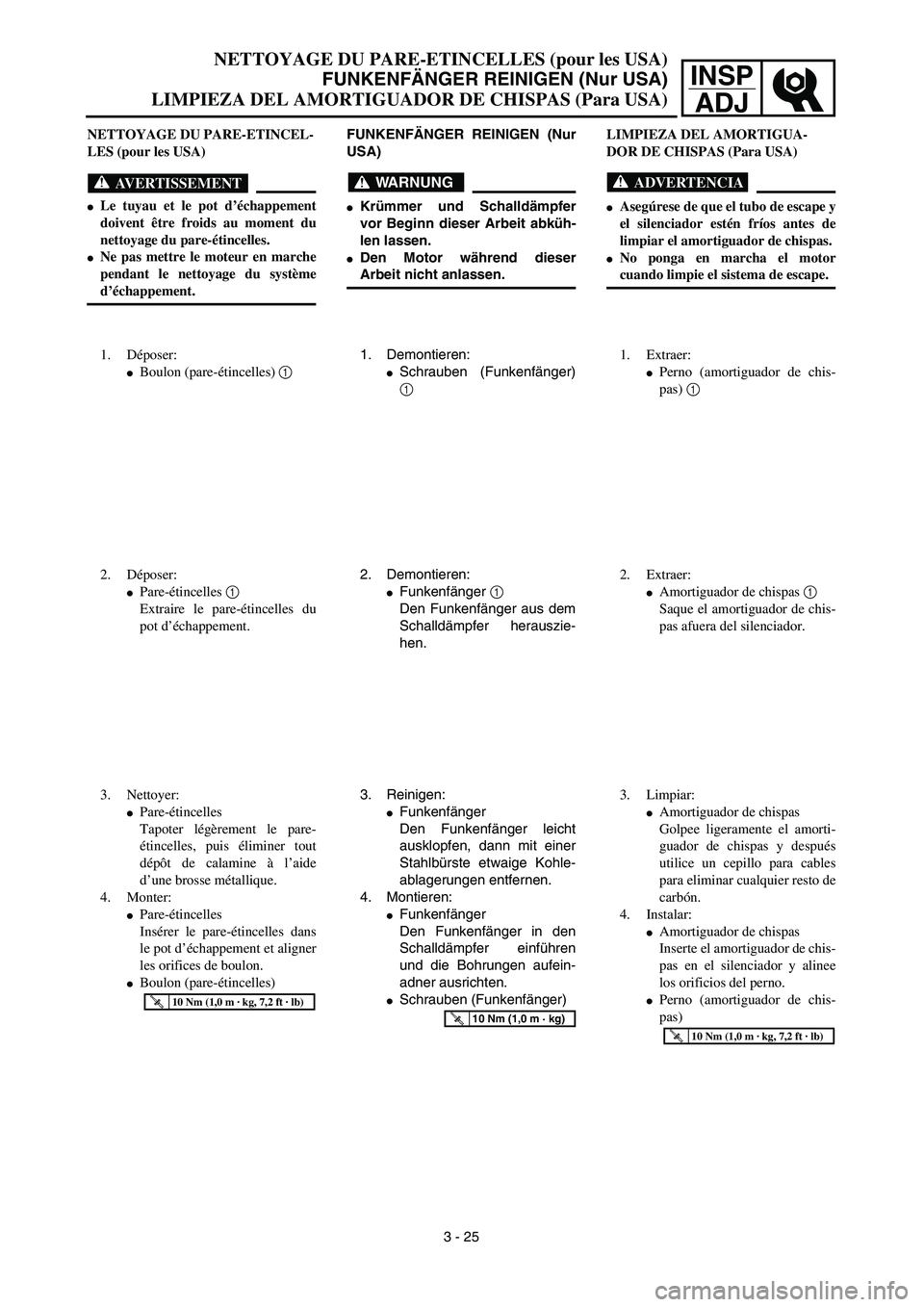

NETTOYAGE DU PARE-ETINCELLES (pour les USA)
FUNKENFÄNGER REINIGEN (Nur USA)
LIMPIEZA DEL AMORTIGUADOR DE CHISPAS (Para USA)
3 - 25 FUNKENFÄNGER REINIGEN (Nur
USA)
WARNUNG
Krümmer und Schalldämpfer
vor Beginn dieser Arbeit abküh-
len lassen.
Den Motor während dieser
Arbeit nicht anlassen.
1. Demontieren:
Schrauben (Funkenfänger)
1
2. Demontieren:
Funkenfänger 1
Den Funkenfänger aus dem
Schalldämpfer herauszie-
hen.
3. Reinigen:
Funkenfänger
Den Funkenfänger leicht
ausklopfen, dann mit einer
Stahlbürste etwaige Kohle-
ablagerungen entfernen.
4. Montieren:
Funkenfänger
Den Funkenfänger in den
Schalldämpfer einführen
und die Bohrungen aufein-
adner ausrichten.
Schrauben (Funkenfänger)
T R..10 Nm (1,0 m · kg)
NETTOYAGE DU PARE-ETINCEL-
LES (pour les USA)
AVERTISSEMENT
Le tuyau et le pot d’échappement
doivent être froids au moment du
nettoyage du pare-étincelles.
Ne pas mettre le moteur en marche
pendant le nettoyage du système
d’échappement.
1. Déposer:
Boulon (pare-étincelles) 1
2. Déposer:
Pare-étincelles 1
Extraire le pare-étincelles du
pot d’échappement.
3. Nettoyer:
Pare-étincelles
Tapoter légèrement le pare-
étincelles, puis éliminer tout
dépôt de calamine à l’aide
d’une brosse métallique.
4. Monter:
Pare-étincelles
Insérer le pare-étincelles dans
le pot d’échappement et aligner
les orifices de boulon.
Boulon (pare-étincelles)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
LIMPIEZA DEL AMORTIGUA-
DOR DE CHISPAS (Para USA)
ADVERTENCIA
Asegúrese de que el tubo de escape y
el silenciador estén fríos antes de
limpiar el amortiguador de chispas.
No ponga en marcha el motor
cuando limpie el sistema de escape.
1. Extraer:
Perno (amortiguador de chis-
pas) 1
2. Extraer:
Amortiguador de chispas 1
Saque el amortiguador de chis-
pas afuera del silenciador.
3. Limpiar:
Amortiguador de chispas
Golpee ligeramente el amorti-
guador de chispas y después
utilice un cepillo para cables
para eliminar cualquier resto de
carbón.
4. Instalar:
Amortiguador de chispas
Inserte el amortiguador de chis-
pas en el silenciador y alinee
los orificios del perno.
Perno (amortiguador de chis-
pas)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

3 - 26
INSP
ADJ
CHASSIS/BRAKE SYSTEM AIR BLEEDING
EC360000
CHASSIS
EC361012
BRAKE SYSTEM AIR BLEEDING
WARNING
Bleed the brake system if:
The system has been disassembled.
A brake hose has been loosened or
removed.
The brake fluid is very low.
The brake operation is faulty.
A dangerous loss of braking performance
may occur if the brake system is not prop-
erly bled.
1. Remove:
Master cylinder cap
Diaphragm
Protector (rear brake)
2. Bleed:
Brake fluid
ÅFront
ıRear
Air bleeding steps:
a. Add proper brake fluid to the reservoir.
b. Install the diaphragm. Be careful not to
spill any fluid or allow the reservoir to
overflow.
c. Connect the clear plastic tube 2 tightly
to the caliper bleed screw 1.
d. Place the other end of the tube into a
container.
e. Slowly apply the brake lever or pedal
several times.
f. Pull the lever in or push down on the
pedal. Hold the lever or pedal in position.
g. Loosen the bleed screw and allow the
lever or pedal to travel towards its limit.
h. Tighten the bleed screw when the lever
or pedal limit has been reached; then
release the lever or pedal.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
i. Repeat steps (e) to (h) until of the air
bubbles have been removed from the
system.
Å
ı

INSP
ADJ

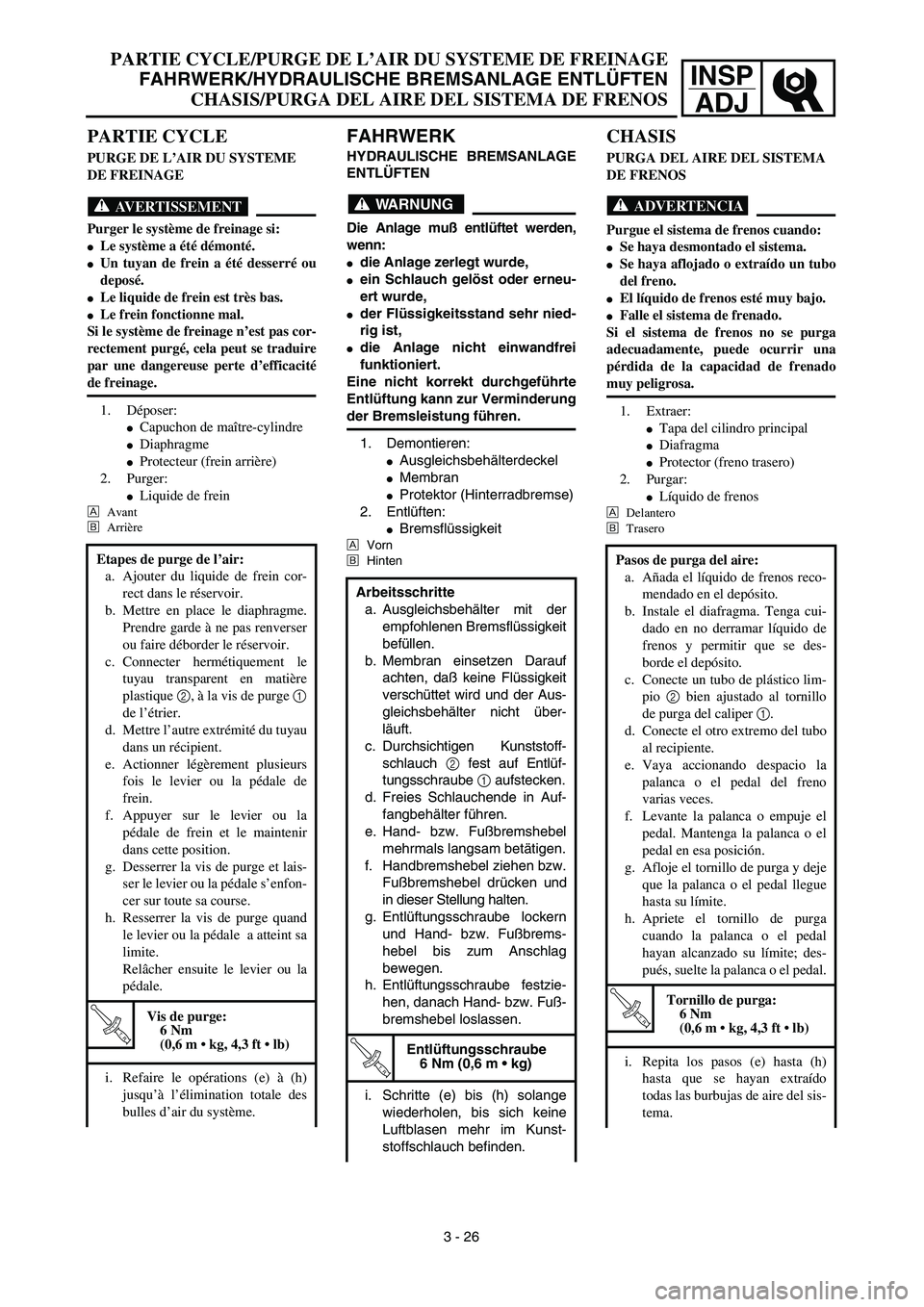

PARTIE CYCLE/PURGE DE L’AIR DU SYSTEME DE FREINAGE
FAHRWERK/HYDRAULISCHE BREMSANLAGE ENTLÜFTEN
CHASIS/PURGA DEL AIRE DEL SISTEMA DE FRENOS
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
WARNUNG
Die Anlage muß entlüftet werden,
wenn:
die Anlage zerlegt wurde,
ein Schlauch gelöst oder erneu-
ert wurde,
der Flüssigkeitsstand sehr nied-
rig ist,
die Anlage nicht einwandfrei
funktioniert.
Eine nicht korrekt durchgeführte
Entlüftung kann zur Verminderung
der Bremsleistung führen.
1. Demontieren:
Ausgleichsbehälterdeckel
Membran
Protektor (Hinterradbremse)
2. Entlüften:
Bremsflüssigkeit
ÅVorn
ıHinten
Arbeitsschritte
a. Ausgleichsbehälter mit der
empfohlenen Bremsflüssigkeit
befüllen.
b. Membran einsetzen Darauf
achten, daß keine Flüssigkeit
verschüttet wird und der Aus-
gleichsbehälter nicht über-
läuft.
c. Durchsichtigen Kunststoff-
schlauch 2 fest auf Entlüf-
tungsschraube 1 aufstecken.
d. Freies Schlauchende in Auf-
fangbehälter führen.
e. Hand- bzw. Fußbremshebel
mehrmals langsam betätigen.
f. Handbremshebel ziehen bzw.
Fußbremshebel drücken und
in dieser Stellung halten.
g. Entlüftungsschraube lockern
und Hand- bzw. Fußbrems-
hebel bis zum Anschlag
bewegen.
h. Entlüftungsschraube festzie-
hen, danach Hand- bzw. Fuß-
bremshebel loslassen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
i. Schritte (e) bis (h) solange
wiederholen, bis sich keine
Luftblasen mehr im Kunst-
stoffschlauch befinden.
PARTIE CYCLE
PURGE DE L’AIR DU SYSTEME
DE FREINAGE
AVERTISSEMENT
Purger le système de freinage si:
Le système a été démonté.
Un tuyan de frein a été desserré ou
deposé.
Le liquide de frein est très bas.
Le frein fonctionne mal.
Si le système de freinage n’est pas cor-
rectement purgé, cela peut se traduire
par une dangereuse perte d’efficacité
de freinage.
1. Déposer:
Capuchon de maître-cylindre
Diaphragme
Protecteur (frein arrière)
2. Purger:
Liquide de frein
ÅAvant
ıArrière
Etapes de purge de l’air:
a. Ajouter du liquide de frein cor-
rect dans le réservoir.
b. Mettre en place le diaphragme.
Prendre garde à ne pas renverser
ou faire déborder le réservoir.
c. Connecter hermétiquement le
tuyau transparent en matière
plastique 2, à la vis de purge 1
de l’étrier.
d. Mettre l’autre extrémité du tuyau
dans un récipient.
e. Actionner légèrement plusieurs
fois le levier ou la pédale de
frein.
f. Appuyer sur le levier ou la
pédale de frein et le maintenir
dans cette position.
g. Desserrer la vis de purge et lais-
ser le levier ou la pédale s’enfon-
cer sur toute sa course.
h. Resserrer la vis de purge quand
le levier ou la pédale a atteint sa
limite.
Relâcher ensuite le levier ou la
pédale.
T R..
Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
i. Refaire le opérations (e) à (h)
jusqu’à l’élimination totale des
bulles d’air du système.
3 - 26
CHASIS
PURGA DEL AIRE DEL SISTEMA
DE FRENOS
ADVERTENCIA
Purgue el sistema de frenos cuando:
Se haya desmontado el sistema.
Se haya aflojado o extraído un tubo
del freno.
El líquido de frenos esté muy bajo.
Falle el sistema de frenado.
Si el sistema de frenos no se purga
adecuadamente, puede ocurrir una
pérdida de la capacidad de frenado
muy peligrosa.
1. Extraer:
Tapa del cilindro principal
Diafragma
Protector (freno trasero)
2. Purgar:
Líquido de frenos
ÅDelantero
ıTrasero
Pasos de purga del aire:
a. Añada el líquido de frenos reco-
mendado en el depósito.
b. Instale el diafragma. Tenga cui-
dado en no derramar líquido de
frenos y permitir que se des-
borde el depósito.
c. Conecte un tubo de plástico lim-
pio 2 bien ajustado al tornillo
de purga del caliper 1.
d. Conecte el otro extremo del tubo
al recipiente.
e. Vaya accionando despacio la
palanca o el pedal del freno
varias veces.
f. Levante la palanca o empuje el
pedal. Mantenga la palanca o el
pedal en esa posición.
g. Afloje el tornillo de purga y deje
que la palanca o el pedal llegue
hasta su límite.
h. Apriete el tornillo de purga
cuando la palanca o el pedal
hayan alcanzado su límite; des-
pués, suelte la palanca o el pedal.
T R..
Tornillo de purga:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
i. Repita los pasos (e) hasta (h)
hasta que se hayan extraído
todas las burbujas de aire del sis-
tema.

3 - 27
INSP
ADJ
FRONT BRAKE ADJUSTMENT
3. Install:
Protector (rear brake)
Diaphragm
Master cylinder cap
NOTE:
If bleeding is difficult, it may be necessary to
let the brake fluid system stabilize for a few
hours. Repeat the bleeding procedure when
the tiny bubbles in the system have disap-
peared.
j. Add brake fluid to the level line on the
reservoir.
WARNING
Check the operation of the brake after
bleeding the brake system.
EC362040
FRONT BRAKE ADJUSTMENT
1. Check:
Brake lever position a
Brake lever position a:
Standard position Extent of adjustment
95 mm (3.74 in)76 ~ 97 mm
(2.99 ~ 3.82 in)
2. Remove:
Lever cover
3. Adjust:
Brake lever position
4. Install:
Lever cover Brake lever position adjustment steps:
Loosen the locknut 1.
Turn the adjusting bolt 2 until the lever
position a is within specified position.
Tighten the locknut.
T R..
Locknut:
5 Nm (0.5 m • kg, 3.6 ft • lb)
CAUTION:
Be sure to tighten the locknut, as it will
cause poor brake performance.

INSP
ADJ

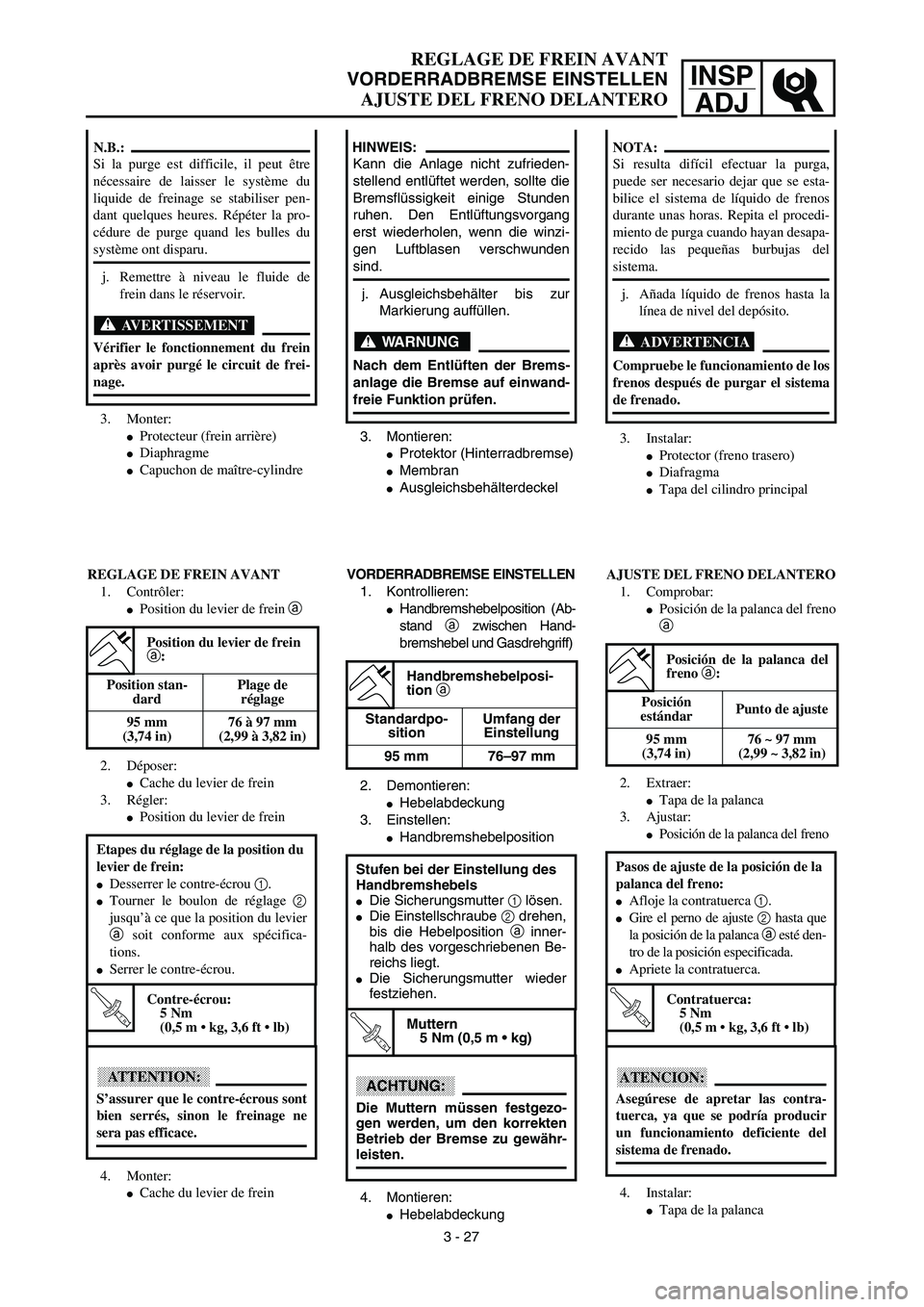

REGLAGE DE FREIN AVANT
VORDERRADBREMSE EINSTELLEN
AJUSTE DEL FRENO DELANTERO
3. Montieren:
Protektor (Hinterradbremse)
Membran
Ausgleichsbehälterdeckel
HINWEIS:
Kann die Anlage nicht zufrieden-
stellend entlüftet werden, sollte die
Bremsflüssigkeit einige Stunden
ruhen. Den Entlüftungsvorgang
erst wiederholen, wenn die winzi-
gen Luftblasen verschwunden
sind.
j. Ausgleichsbehälter bis zur
Markierung auffüllen.
WARNUNG
Nach dem Entlüften der Brems-
anlage die Bremse auf einwand-
freie Funktion prüfen.
VORDERRADBREMSE EINSTELLEN
1. Kontrollieren:
Handbremshebelposition (Ab-
stand a zwischen Hand-
bremshebel und Gasdrehgriff)
2. Demontieren:
Hebelabdeckung
3. Einstellen:
Handbremshebelposition
4. Montieren:
Hebelabdeckung
Handbremshebelposi-
tion a
Standardpo-
sitionUmfang der
Einstellung
95 mm 76–97 mm
Stufen bei der Einstellung des
Handbremshebels
Die Sicherungsmutter 1 lösen.
Die Einstellschraube 2 drehen,
bis die Hebelposition a inner-
halb des vorgeschriebenen Be-
reichs liegt.
Die Sicherungsmutter wieder
festziehen.
T R..
Muttern
5 Nm (0,5 m • kg)
ACHTUNG:
Die Muttern müssen festgezo-
gen werden, um den korrekten
Betrieb der Bremse zu gewähr-
leisten.
3. Monter:
Protecteur (frein arrière)
Diaphragme
Capuchon de maître-cylindre
N.B.:
Si la purge est difficile, il peut être
nécessaire de laisser le système du
liquide de freinage se stabiliser pen-
dant quelques heures. Répéter la pro-
cédure de purge quand les bulles du
système ont disparu.
j. Remettre à niveau le fluide de
frein dans le réservoir.
AVERTISSEMENT
Vérifier le fonctionnement du frein
après avoir purgé le circuit de frei-
nage.
REGLAGE DE FREIN AVANT
1. Contrôler:
Position du levier de frein a
2. Déposer:
Cache du levier de frein
3. Régler:
Position du levier de frein
4. Monter:
Cache du levier de frein
Position du levier de frein
a:
Position stan-
dardPlage de
réglage
95 mm
(3,74 in)76 à 97 mm
(2,99 à 3,82 in)
Etapes du réglage de la position du
levier de frein:
Desserrer le contre-écrou 1.
Tourner le boulon de réglage 2
jusqu’à ce que la position du levier
a soit conforme aux spécifica-
tions.
Serrer le contre-écrou.
T R..
Contre-écrou:
5 Nm
(0,5 m • kg, 3,6 ft • lb)
ATTENTION:
S’assurer que le contre-écrous sont
bien serrés, sinon le freinage ne
sera pas efficace.
3 - 273. Instalar:
Protector (freno trasero)
Diafragma
Tapa del cilindro principal
NOTA:
Si resulta difícil efectuar la purga,
puede ser necesario dejar que se esta-
bilice el sistema de líquido de frenos
durante unas horas. Repita el procedi-
miento de purga cuando hayan desapa-
recido las pequeñas burbujas del
sistema.
j. Añada líquido de frenos hasta la
línea de nivel del depósito.
ADVERTENCIA
Compruebe le funcionamiento de los
frenos después de purgar el sistema
de frenado.
AJUSTE DEL FRENO DELANTERO
1. Comprobar:
Posición de la palanca del freno
a
2. Extraer:
Tapa de la palanca
3. Ajustar:
Posición de la palanca del freno
4. Instalar:
Tapa de la palanca
Posición de la palanca del
freno a:
Posición
estándar Punto de ajuste
95 mm
(3,74 in)76 ~ 97 mm
(2,99 ~ 3,82 in)
Pasos de ajuste de la posición de la
palanca del freno:
Afloje la contratuerca 1.
Gire el perno de ajuste 2 hasta que
la posición de la palanca a esté den-
tro de la posición especificada.
Apriete la contratuerca.
T R..
Contratuerca:
5 Nm
(0,5 m • kg, 3,6 ft • lb)
ATENCION:
Asegúrese de apretar las contra-
tuerca, ya que se podría producir
un funcionamiento deficiente del
sistema de frenado.

3 - 28
INSP

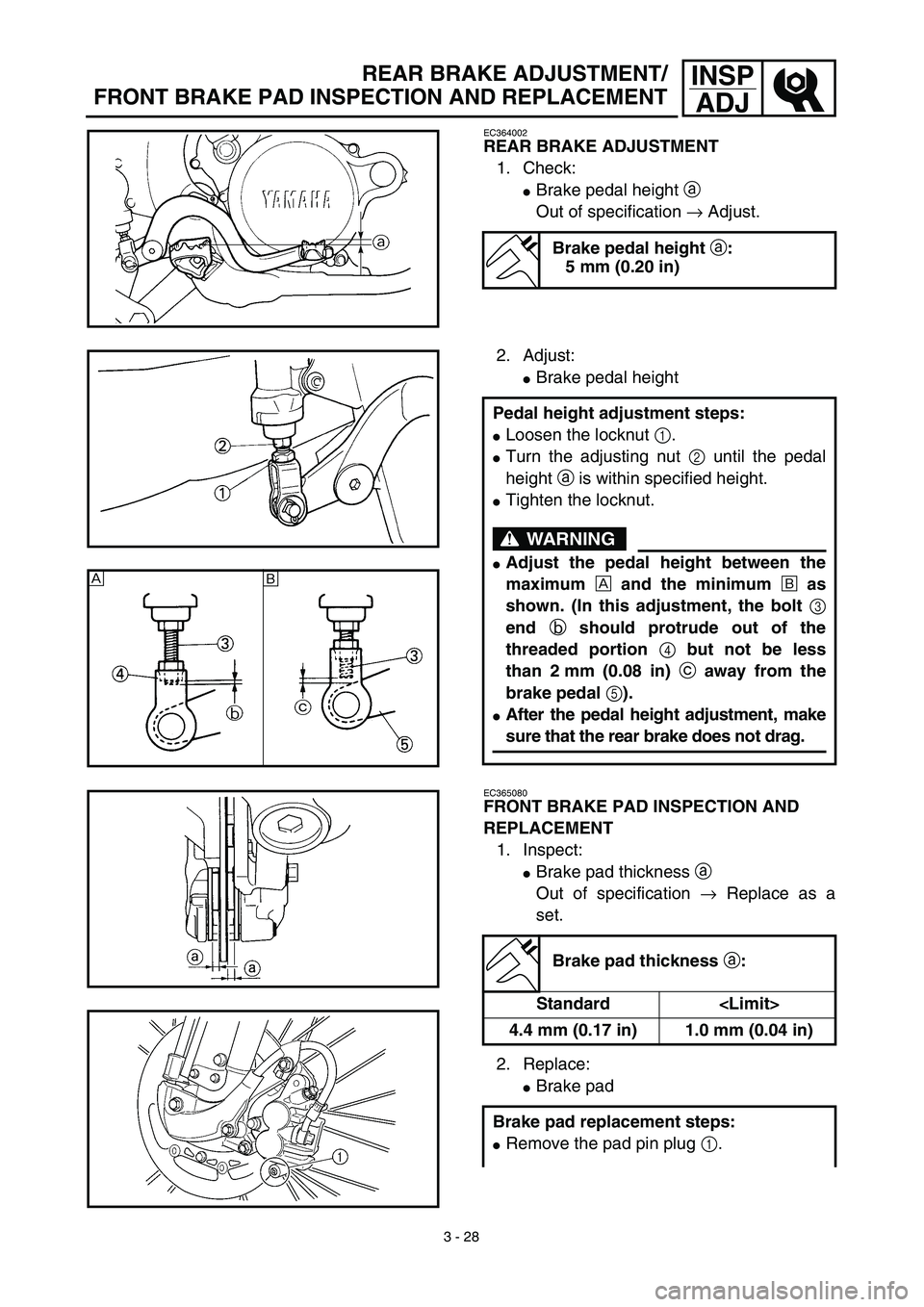

ADJREAR BRAKE ADJUSTMENT/
FRONT BRAKE PAD INSPECTION AND REPLACEMENT
EC364002
REAR BRAKE ADJUSTMENT
1. Check:
Brake pedal height a
Out of specification → Adjust.
Brake pedal height a:
5 mm (0.20 in)
2. Adjust:
Brake pedal height
Pedal height adjustment steps:
Loosen the locknut 1.
Turn the adjusting nut 2 until the pedal
height a is within specified height.
Tighten the locknut.
WARNING
Adjust the pedal height between the
maximum Å and the minimum ı as
shown. (In this adjustment, the bolt 3
end b should protrude out of the
threaded portion 4 but not be less
than 2 mm (0.08 in) c away from the
brake pedal 5).
After the pedal height adjustment, make
sure that the rear brake does not drag.
Å
ı
EC365080
FRONT BRAKE PAD INSPECTION AND
REPLACEMENT
1. Inspect:
Brake pad thickness a
Out of specification → Replace as a
set.
2. Replace:
Brake pad
Brake pad thickness a:
Standard
4.4 mm (0.17 in) 1.0 mm (0.04 in)
Brake pad replacement steps:
Remove the pad pin plug 1.

INSP
ADJ

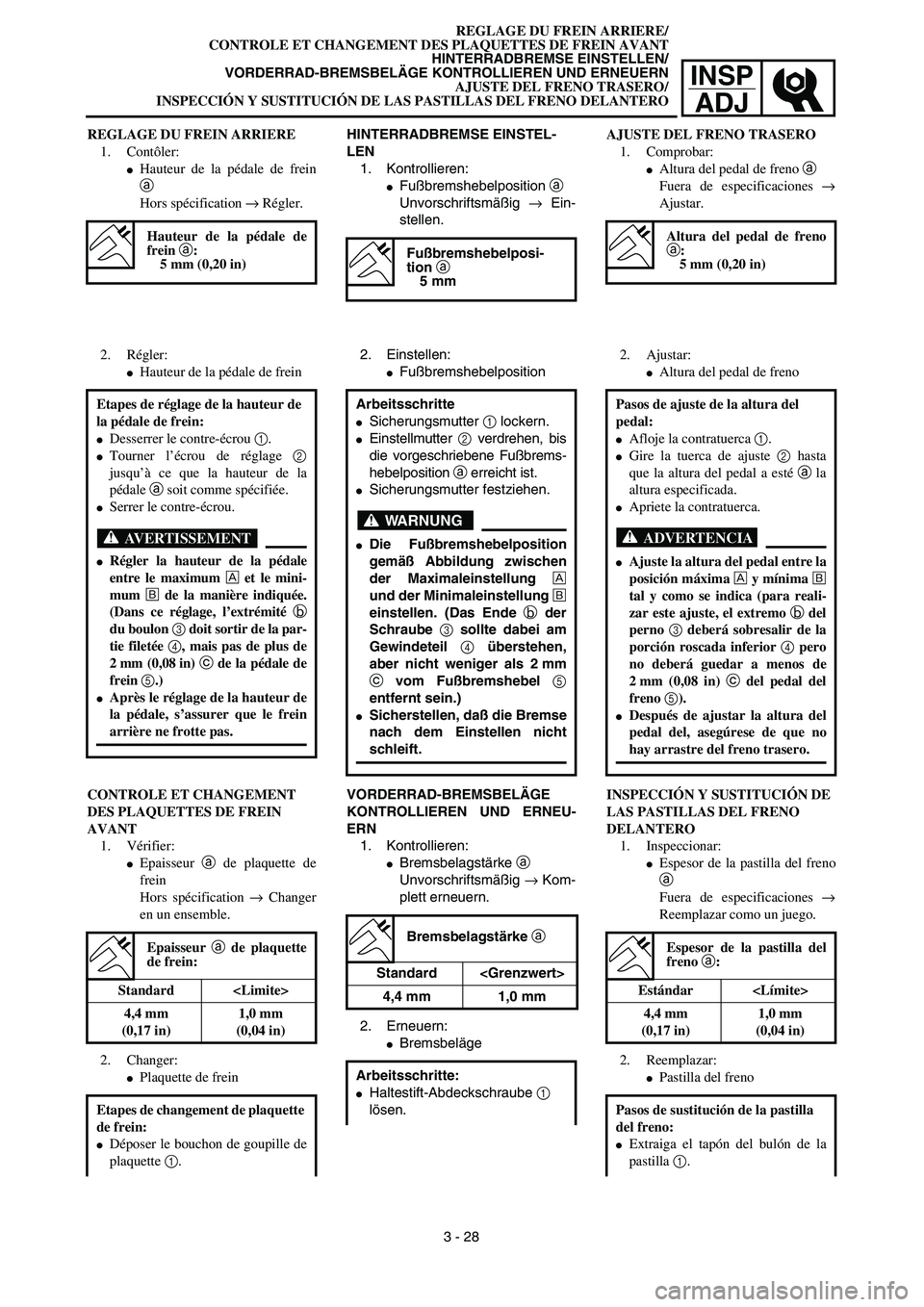

REGLAGE DU FREIN ARRIERE/
CONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN AVANT
HINTERRADBREMSE EINSTELLEN/
VORDERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
AJUSTE DEL FRENO TRASERO/
INSPECCIÓN Y SUSTITUCIÓN DE LAS PASTILLAS DEL FRENO DELANTERO
HINTERRADBREMSE EINSTEL-
LEN
1. Kontrollieren:
Fußbremshebelposition a
Unvorschriftsmäßig → Ein-
stellen.
Fußbremshebelposi-
tion a
5 mm
2. Einstellen:
Fußbremshebelposition
Arbeitsschritte
Sicherungsmutter 1 lockern.
Einstellmutter 2 verdrehen, bis
die vorgeschriebene Fußbrems-
hebelposition a erreicht ist.
Sicherungsmutter festziehen.
WARNUNG
Die Fußbremshebelposition
gemäß Abbildung zwischen
der Maximaleinstellung Å
und der Minimaleinstellung ı
einstellen. (Das Ende b der
Schraube 3 sollte dabei am
Gewindeteil 4 überstehen,
aber nicht weniger als 2 mm
c vom Fußbremshebel 5
entfernt sein.)
Sicherstellen, daß die Bremse
nach dem Einstellen nicht
schleift.
VORDERRAD-BREMSBELÄGE
KONTROLLIEREN UND ERNEU-
ERN
1. Kontrollieren:
Bremsbelagstärke a
Unvorschriftsmäßig → Kom-
plett erneuern.
2. Erneuern:
Bremsbeläge
Bremsbelagstärke a
Standard
4,4 mm 1,0 mm
Arbeitsschritte:
Haltestift-Abdeckschraube 1
lösen.
REGLAGE DU FREIN ARRIERE
1. Contôler:
Hauteur de la pédale de frein
a
Hors spécification → Régler.
Hauteur de la pédale de
frein a:
5 mm (0,20 in)
2. Régler:
Hauteur de la pédale de frein
Etapes de réglage de la hauteur de
la pédale de frein:
Desserrer le contre-écrou 1.
Tourner l’écrou de réglage 2
jusqu’à ce que la hauteur de la
pédale a soit comme spécifiée.
Serrer le contre-écrou.
AVERTISSEMENT
Régler la hauteur de la pédale
entre le maximum Å et le mini-
mum ı de la manière indiquée.
(Dans ce réglage, l’extrémité b
du boulon 3 doit sortir de la par-
tie filetée 4, mais pas de plus de
2 mm (0,08 in) c de la pédale de
frein 5.)
Après le réglage de la hauteur de
la pédale, s’assurer que le frein
arrière ne frotte pas.
CONTROLE ET CHANGEMENT
DES PLAQUETTES DE FREIN
AVANT
1. Vérifier:
Epaisseur a de plaquette de
frein
Hors spécification → Changer
en un ensemble.
2. Changer:
Plaquette de frein
Epaisseur a de plaquette
de frein:
Standard
4,4 mm
(0,17 in)1,0 mm
(0,04 in)
Etapes de changement de plaquette
de frein:
Déposer le bouchon de goupille de
plaquette 1.
3 - 28AJUSTE DEL FRENO TRASERO
1. Comprobar:
Altura del pedal de freno a
Fuera de especificaciones →
Ajustar.
Altura del pedal de freno
a:
5 mm (0,20 in)
2. Ajustar:
Altura del pedal de freno
Pasos de ajuste de la altura del
pedal:
Afloje la contratuerca 1.
Gire la tuerca de ajuste 2 hasta
que la altura del pedal a esté a la
altura especificada.
Apriete la contratuerca.
ADVERTENCIA
Ajuste la altura del pedal entre la
posición máxima Å y mínima ı
tal y como se indica (para reali-
zar este ajuste, el extremo b del
perno 3 deberá sobresalir de la
porción roscada inferior 4 pero
no deberá guedar a menos de
2 mm (0,08 in) c del pedal del
freno 5).
Después de ajustar la altura del
pedal del, asegúrese de que no
hay arrastre del freno trasero.
INSPECCIÓN Y SUSTITUCIÓN DE
LAS PASTILLAS DEL FRENO
DELANTERO
1. Inspeccionar:
Espesor de la pastilla del freno
a
Fuera de especificaciones →
Reemplazar como un juego.
2. Reemplazar:
Pastilla del freno
Espesor de la pastilla del
freno a:
Estándar
4,4 mm
(0,17 in)1,0 mm
(0,04 in)
Pasos de sustitución de la pastilla
del freno:
Extraiga el tapón del bulón de la
pastilla 1.

3 - 29
INSP
ADJ
FRONT BRAKE PAD INSPECTION AND REPLACEMENT
Loosen the pad pin 2.
Remove the brake hose holder 3 and cal-
iper 4 from the front fork.
Remove the pad pin and brake pads 5.
Connect the transparent hose 6 to the
bleed screw 7 and place the suitable con-
tainer under its end.
Loosen the bleed screw and push the cali-
per piston in.
CAUTION:
Do not reuse the drained brake fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
Install the brake pads 8 and pad pin.
NOTE:
Install the brake pads with their projec-
tions a into the caliper recesses b.
Temporarily tighten the pad pin at this
point.
Install the brake hose holder 9 and cali-
per 0 and tighten the pad pin A.
NOTE:
Fit the brake hose holder cut c over the
projection d on the front fork and clamp the
brake hose.
T R..
Bolt (caliper):
23 Nm (2.3 m • kg, 17 ft • lb)
Pad pin:
18 Nm (1.8 m • kg, 13 ft • lb)

INSP

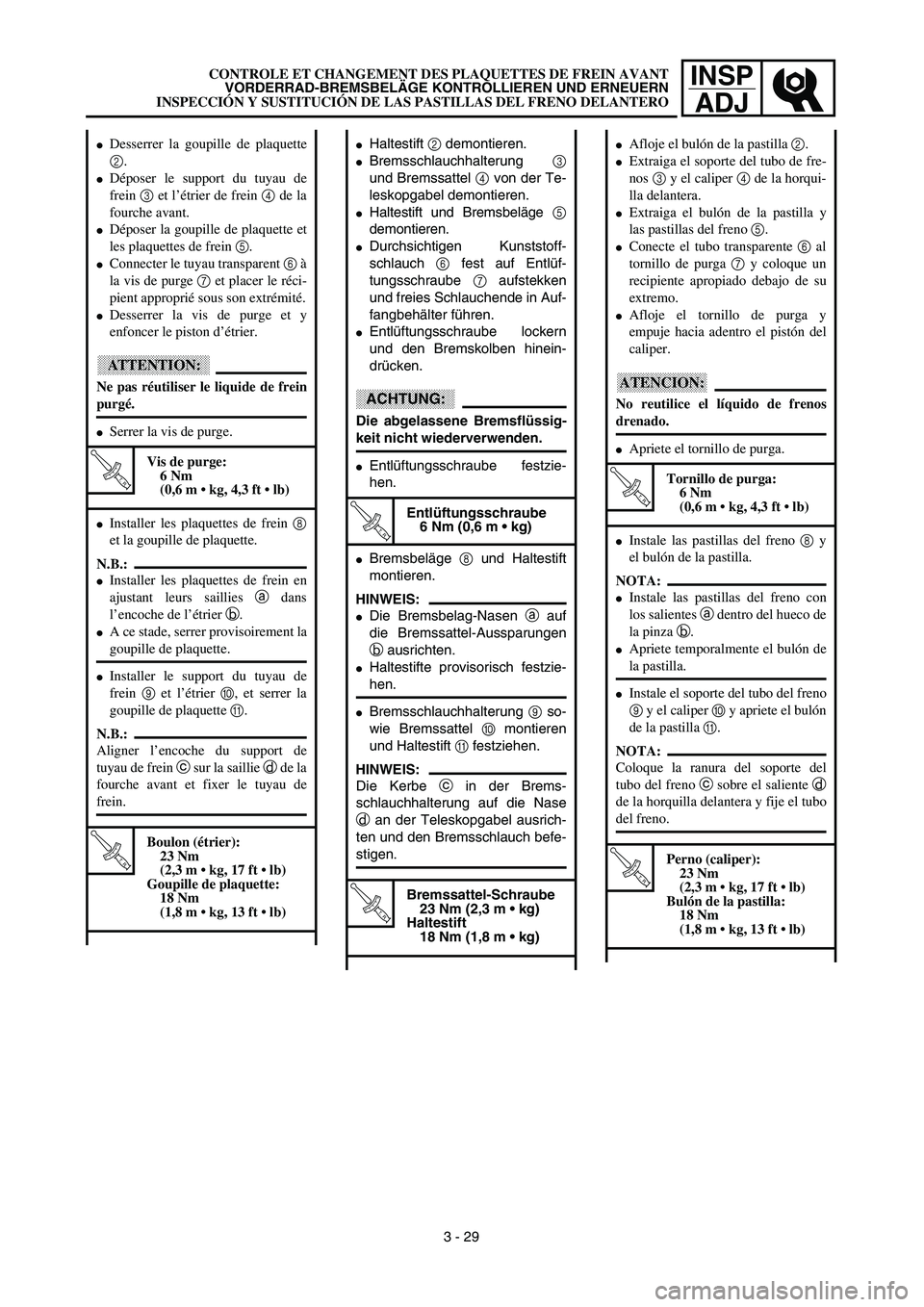

ADJCONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN AVANT
VORDERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
INSPECCIÓN Y SUSTITUCIÓN DE LAS PASTILLAS DEL FRENO DELANTERO
Haltestift 2 demontieren.
Bremsschlauchhalterung 3
und Bremssattel 4 von der Te-
leskopgabel demontieren.
Haltestift und Bremsbeläge 5
demontieren.
Durchsichtigen Kunststoff-
schlauch 6 fest auf Entlüf-
tungsschraube 7 aufstekken
und freies Schlauchende in Auf-
fangbehälter führen.
Entlüftungsschraube lockern
und den Bremskolben hinein-
drücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Entlüftungsschraube festzie-
hen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
Bremsbeläge 8 und Haltestift
montieren.
HINWEIS:
Die Bremsbelag-Nasen a auf
die Bremssattel-Aussparungen
b ausrichten.
Haltestifte provisorisch festzie-
hen.
Bremsschlauchhalterung 9 so-
wie Bremssattel 0 montieren
und Haltestift A festziehen.
HINWEIS:
Die Kerbe c in der Brems-
schlauchhalterung auf die Nase
d an der Teleskopgabel ausrich-
ten und den Bremsschlauch befe-
stigen.
T R..
Bremssattel-Schraube
23 Nm (2,3 m • kg)
Haltestift
18 Nm (1,8 m • kg)
Desserrer la goupille de plaquette
2.
Déposer le support du tuyau de
frein 3 et l’étrier de frein 4 de la
fourche avant.
Déposer la goupille de plaquette et
les plaquettes de frein 5.
Connecter le tuyau transparent 6 à
la vis de purge 7 et placer le réci-
pient approprié sous son extrémité.
Desserrer la vis de purge et y
enfoncer le piston d’étrier.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Serrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
Installer les plaquettes de frein 8
et la goupille de plaquette.
N.B.:
Installer les plaquettes de frein en
ajustant leurs saillies a dans
l’encoche de l’étrier b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Installer le support du tuyau de
frein 9 et l’étrier 0, et serrer la
goupille de plaquette A.
N.B.:
Aligner l’encoche du support de
tuyau de frein c sur la saillie d de la
fourche avant et fixer le tuyau de
frein.
T R..
Boulon (étrier):
23 Nm
(2,3 m • kg, 17 ft • lb)
Goupille de plaquette:
18 Nm
(1,8 m • kg, 13 ft • lb)
3 - 29
Afloje el bulón de la pastilla 2.
Extraiga el soporte del tubo de fre-
nos 3 y el caliper 4 de la horqui-
lla delantera.
Extraiga el bulón de la pastilla y
las pastillas del freno 5.
Conecte el tubo transparente 6 al
tornillo de purga 7 y coloque un
recipiente apropiado debajo de su
extremo.
Afloje el tornillo de purga y
empuje hacia adentro el pistón del
caliper.
ATENCION:
No reutilice el líquido de frenos
drenado.
Apriete el tornillo de purga.
T R..
Tornillo de purga:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
Instale las pastillas del freno 8 y
el bulón de la pastilla.
NOTA:
Instale las pastillas del freno con
los salientes a dentro del hueco de
la pinza b.
Apriete temporalmente el bulón de
la pastilla.
Instale el soporte del tubo del freno
9 y el caliper 0 y apriete el bulón
de la pastilla A.
NOTA:
Coloque la ranura del soporte del
tubo del freno c sobre el saliente d
de la horquilla delantera y fije el tubo
del freno.
T R..
Perno (caliper):
23 Nm
(2,3 m • kg, 17 ft • lb)
Bulón de la pastilla:
18 Nm
(1,8 m • kg, 13 ft • lb)

3 - 30
INSP
ADJ
REAR BRAKE PAD INSPECTION AND REPLACEMENT
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID LEVEL
INSPECTION” section.
4. Check:
Brake lever operation
A softy or spongy feeling → Bleed
brake system.
Refer to “BRAKE SYSTEM AIR
BLEEDING” section.
Install the pad pin plug B.
T R..
Pad pin plug:
3 Nm (0.3 m • kg, 2.2 ft • lb)
EC366060
REAR BRAKE PAD INSPECTION AND
REPLACEMENT
1. Inspect:
Brake pad thickness a
Out of specification → Replace as a
set.
2. Replace:
Brake pad
Brake pad thickness a:
Standard
6.4 mm (0.25 in) 1.0 mm (0.04 in)
Brake pad replacement steps:
Remove the protector 1 and pad pin plug
2.
Loosen the pad pin 3.
Remove the rear wheel 4 and caliper 5.
Refer to “FRONT WHEEL AND REAR
WHEEL” section in the CHAPTER 5.
