INSP
ADJ
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad am Motor auf-
bocken, um das Hinterrad vom
Boden abzuheben.
2. Kontrollieren:
Antriebsketten-Durchhang a
über der Kettenführungs-
Schraube.
Unvorschriftsmäßig → Ein-
stellen.
HINWEIS:
Vor dem Prüfen oder dem Einstellen
des Kettendurchhangs das Hinter-
rad mehrere Umdrehungen durch-
drehen und den Kettendurchhang
über die gesamte Länge der Kette
prüfen. Die Einstellung des Ketten-
spiels muß an der straffsten Stelle
der Kette vorgenommen werden.
3. Einstellen:
Antriebsketten-Durchhang
Antriebsketten-Durch-
hang
40–50 mm
Arbeitsschritte
Achsmutter 1 und Sicherungs-
muttern 2 lockern.
Einstellschrauben 3 verdre-
hen, bis der vorgeschriebene
Kettendurchhang erreicht ist.
Zum Straffen der Kette die Ein-
stellschraube 3 gegen den
Uhrzeigersinn drehen.
Zu Lockern der Kette die Ein-
stellschraube 3 im Uhrzei-
gersinn drehen und das Rad
nach vorne drücken.
Beide Kettenspanner jeweils
gleichmäßig einstellen, damit
die Ausrichtung sich nicht ver-
stellt. Die Markierungen a auf
beiden Kettenspannern dienen
zum korrekten Ausrichten des
Hinterrads.
HINWEIS:
Die Kette muß von hinten blik-
kend mit dem Kettenrad fluchten.
ACHTUNG:
Eine zu straff gespannte Kette
verursacht erhöhten Ver-
schleiß von Motor, Lagern und
anderen wichtigen Bauteilen.
Daher darauf achten, daß der
Kettendurchhang sich im Soll-
bereich befindet.

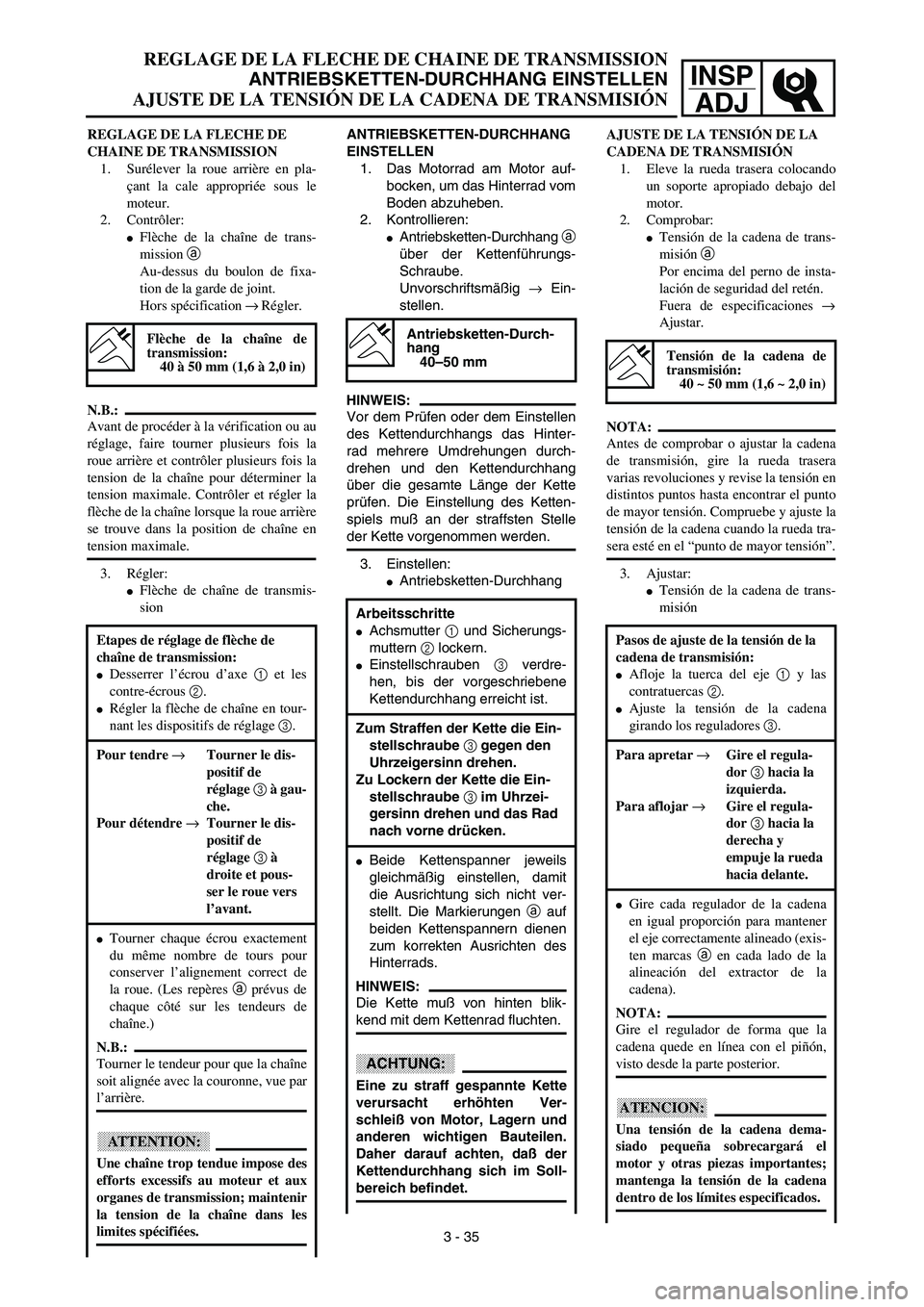

REGLAGE DE LA FLECHE DE
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en pla-
çant la cale appropriée sous le
moteur.
2. Contrôler:
Flèche de la chaîne de trans-
mission a
Au-dessus du boulon de fixa-
tion de la garde de joint.
Hors spécification → Régler.
N.B.:
Avant de procéder à la vérification ou au
réglage, faire tourner plusieurs fois la
roue arrière et contrôler plusieurs fois la
tension de la chaîne pour déterminer la
tension maximale. Contrôler et régler la
flèche de la chaîne lorsque la roue arrière
se trouve dans la position de chaîne en
tension maximale.
3. Régler:
Flèche de chaîne de transmis-
sion
Flèche de la chaîne de
transmission:
40 à 50 mm (1,6 à 2,0 in)
Etapes de réglage de flèche de
chaîne de transmission:
Desserrer l’écrou d’axe 1 et les
contre-écrous 2.
Régler la flèche de chaîne en tour-
nant les dispositifs de réglage 3.
Pour tendre →Tourner le dis-
positif de
réglage 3 à gau-
che.
Pour détendre →Tourner le dis-
positif de
réglage 3 à
droite et pous-
ser le roue vers
l’avant.
Tourner chaque écrou exactement
du même nombre de tours pour
conserver l’alignement correct de
la roue. (Les repères a prévus de
chaque côté sur les tendeurs de
chaîne.)
N.B.:
Tourner le tendeur pour que la chaîne
soit alignée avec la couronne, vue par
l’arrière.
ATTENTION:
Une chaîne trop tendue impose des
efforts excessifs au moteur et aux
organes de transmission; maintenir
la tension de la chaîne dans les
limites spécifiées.3 - 35AJUSTE DE LA TENSIÓN DE LA
CADENA DE TRANSMISIÓN
1. Eleve la rueda trasera colocando
un soporte apropiado debajo del
motor.
2. Comprobar:
Tensión de la cadena de trans-
misión a
Por encima del perno de insta-
lación de seguridad del retén.
Fuera de especificaciones →
Ajustar.
NOTA:
Antes de comprobar o ajustar la cadena
de transmisión, gire la rueda trasera
varias revoluciones y revise la tensión en
distintos puntos hasta encontrar el punto
de mayor tensión. Compruebe y ajuste la
tensión de la cadena cuando la rueda tra-
sera esté en el “punto de mayor tensión”.
3. Ajustar:
Tensión de la cadena de trans-
misión
Tensión de la cadena de
transmisión:
40 ~ 50 mm (1,6 ~ 2,0 in)
Pasos de ajuste de la tensión de la
cadena de transmisión:
Afloje la tuerca del eje 1 y las
contratuercas 2.
Ajuste la tensión de la cadena
girando los reguladores 3.
Para apretar →Gire el regula-
dor 3 hacia la
izquierda.
Para aflojar →Gire el regula-
dor 3 hacia la
derecha y
empuje la rueda
hacia delante.
Gire cada regulador de la cadena
en igual proporción para mantener
el eje correctamente alineado (exis-
ten marcas a en cada lado de la
alineación del extractor de la
cadena).
NOTA:
Gire el regulador de forma que la
cadena quede en línea con el piñón,
visto desde la parte posterior.
ATENCION:
Una tensión de la cadena dema-
siado pequeña sobrecargará el
motor y otras piezas importantes;
mantenga la tensión de la cadena
dentro de los límites especificados.
REGLAGE DE LA FLECHE DE CHAINE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG EINSTELLEN
AJUSTE DE LA TENSIÓN DE LA CADENA DE TRANSMISIÓN

3 - 36
INSP

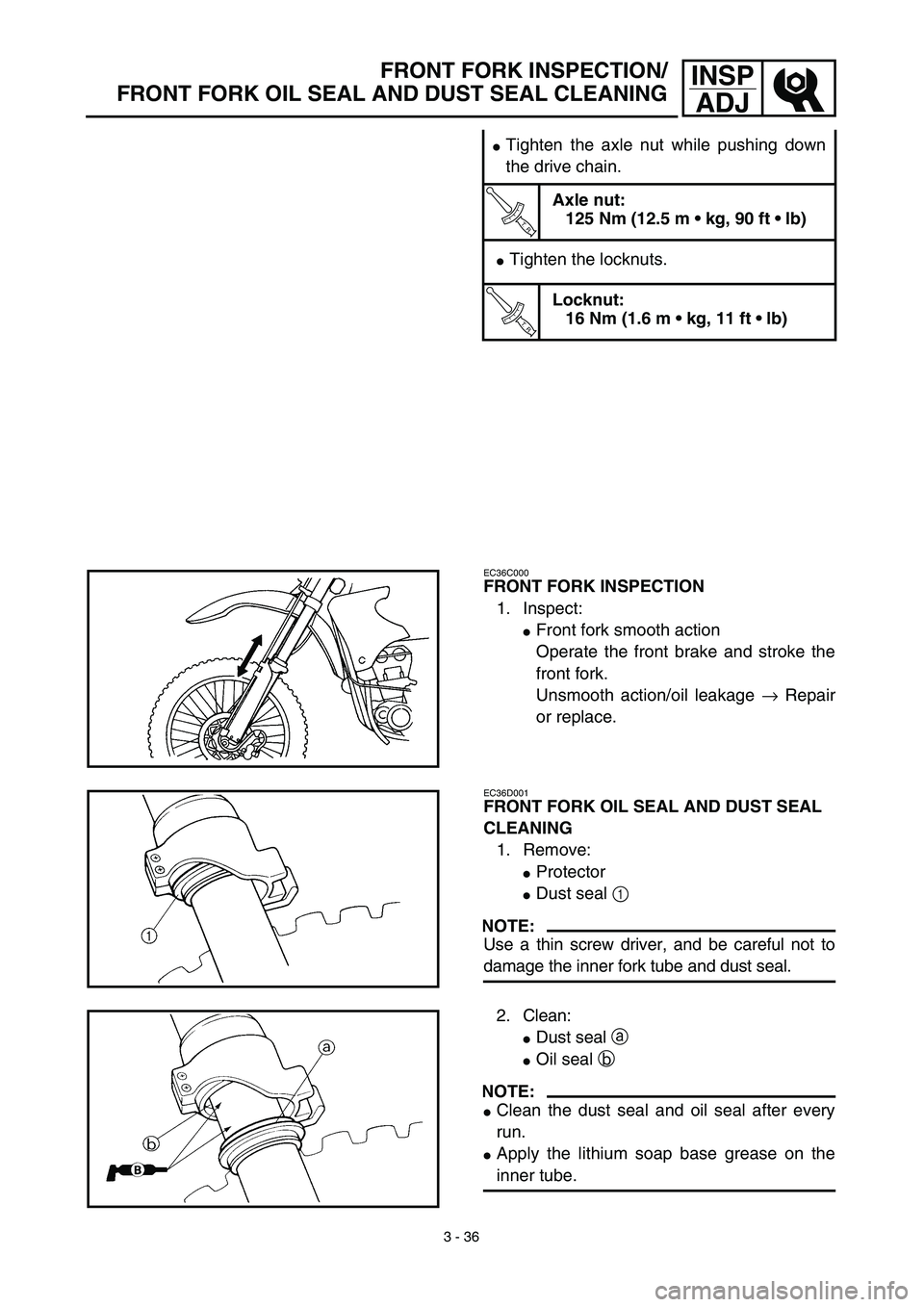

ADJFRONT FORK INSPECTION/
FRONT FORK OIL SEAL AND DUST SEAL CLEANING
Tighten the axle nut while pushing down
the drive chain.
T R..
Axle nut:
125 Nm (12.5 m • kg, 90 ft • lb)
Tighten the locknuts.
T R..
Locknut:
16 Nm (1.6 m • kg, 11 ft • lb)
EC36C000
FRONT FORK INSPECTION
1. Inspect:
Front fork smooth action
Operate the front brake and stroke the
front fork.
Unsmooth action/oil leakage → Repair
or replace.
EC36D001
FRONT FORK OIL SEAL AND DUST SEAL
CLEANING
1. Remove:
Protector
Dust seal 1
NOTE:
Use a thin screw driver, and be careful not to
damage the inner fork tube and dust seal.
2. Clean:
Dust seal a
Oil seal b
NOTE:
Clean the dust seal and oil seal after every
run.
Apply the lithium soap base grease on the
inner tube.

INSP
ADJ

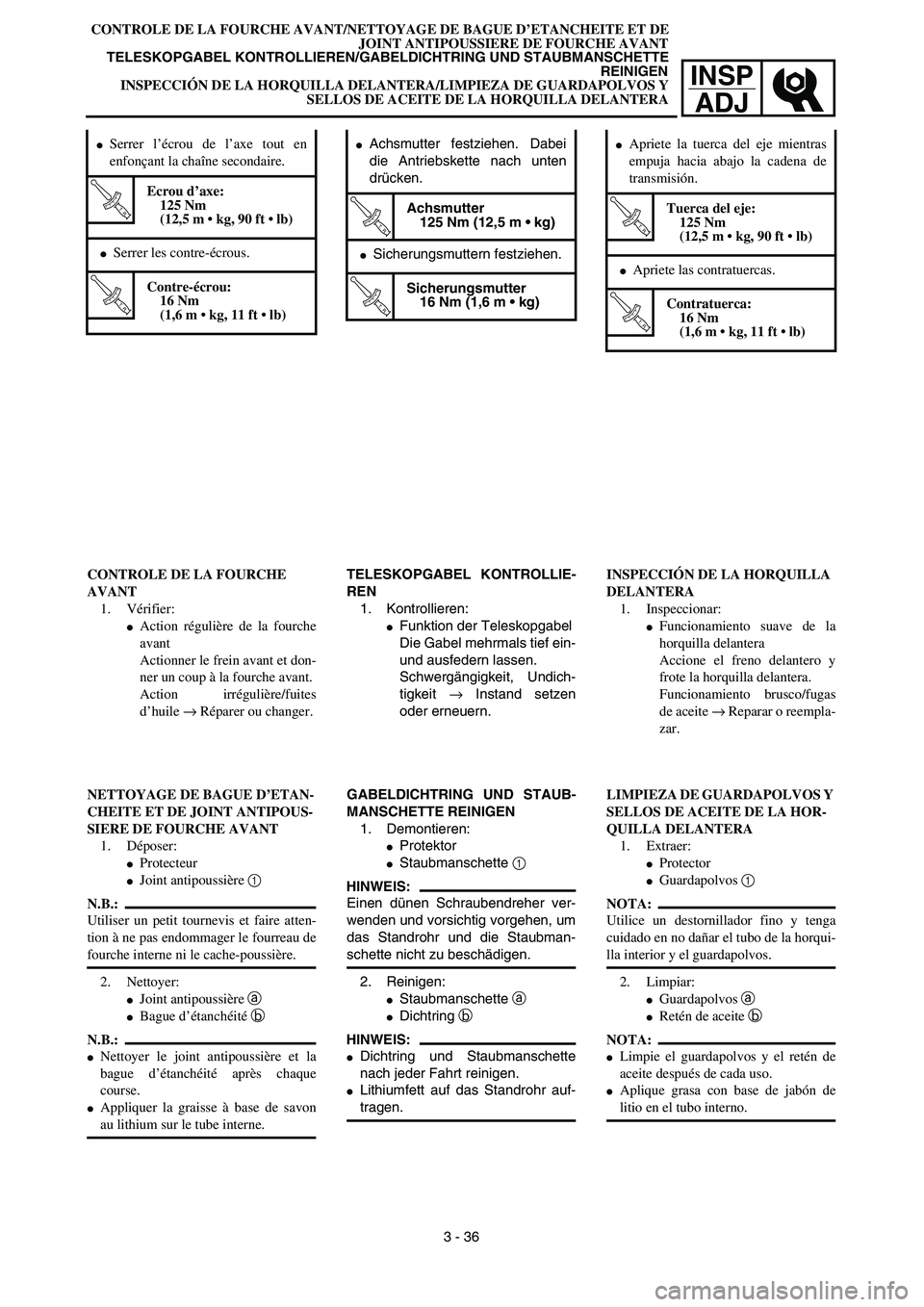

CONTROLE DE LA FOURCHE AVANT/NETTOYAGE DE BAGUE D’ETANCHEITE ET DE
JOINT ANTIPOUSSIERE DE FOURCHE AVANT
TELESKOPGABEL KONTROLLIEREN/GABELDICHTRING UND STAUBMANSCHETTE
REINIGEN
INSPECCIÓN DE LA HORQUILLA DELANTERA/LIMPIEZA DE GUARDAPOLVOS Y
SELLOS DE ACEITE DE LA HORQUILLA DELANTERA
Achsmutter festziehen. Dabei
die Antriebskette nach unten
drücken.
T R..
Achsmutter
125 Nm (12,5 m • kg)
Sicherungsmuttern festziehen.
T R..
Sicherungsmutter
16 Nm (1,6 m • kg)
TELESKOPGABEL KONTROLLIE-
REN
1. Kontrollieren:
Funktion der Teleskopgabel
Die Gabel mehrmals tief ein-
und ausfedern lassen.
Schwergängigkeit, Undich-
tigkeit → Instand setzen
oder erneuern.
GABELDICHTRING UND STAUB-
MANSCHETTE REINIGEN
1. Demontieren:
Protektor
Staubmanschette 1
HINWEIS:
Einen dünen Schraubendreher ver-
wenden und vorsichtig vorgehen, um
das Standrohr und die Staubman-
schette nicht zu beschädigen.
2. Reinigen:
Staubmanschette a
Dichtring b
HINWEIS:
Dichtring und Staubmanschette
nach jeder Fahrt reinigen.
Lithiumfett auf das Standrohr auf-
tragen.
Serrer l’écrou de l’axe tout en
enfonçant la chaîne secondaire.
T R..
Ecrou d’axe:
125 Nm
(12,5 m • kg, 90 ft • lb)
Serrer les contre-écrous.
T R..
Contre-écrou:
16 Nm
(1,6 m • kg, 11 ft • lb)
CONTROLE DE LA FOURCHE
AVANT
1. Vérifier:
Action régulière de la fourche
avant
Actionner le frein avant et don-
ner un coup à la fourche avant.
Action irrégulière/fuites
d’huile → Réparer ou changer.
NETTOYAGE DE BAGUE D’ETAN-
CHEITE ET DE JOINT ANTIPOUS-
SIERE DE FOURCHE AVANT
1. Déposer:
Protecteur
Joint antipoussière 1
N.B.:
Utiliser un petit tournevis et faire atten-
tion à ne pas endommager le fourreau de
fourche interne ni le cache-poussière.
2. Nettoyer:
Joint antipoussière a
Bague d’étanchéité b
N.B.:
Nettoyer le joint antipoussière et la
bague d’étanchéité après chaque
course.
Appliquer la graisse à base de savon
au lithium sur le tube interne.
3 - 36
Apriete la tuerca del eje mientras
empuja hacia abajo la cadena de
transmisión.
T R..
Tuerca del eje:
125 Nm
(12,5 m • kg, 90 ft • lb)
Apriete las contratuercas.
T R..
Contratuerca:
16 Nm
(1,6 m • kg, 11 ft • lb)
INSPECCIÓN DE LA HORQUILLA
DELANTERA
1. Inspeccionar:
Funcionamiento suave de la
horquilla delantera
Accione el freno delantero y
frote la horquilla delantera.
Funcionamiento brusco/fugas
de aceite → Reparar o reempla-
zar.
LIMPIEZA DE GUARDAPOLVOS Y
SELLOS DE ACEITE DE LA HOR-
QUILLA DELANTERA
1. Extraer:
Protector
Guardapolvos 1
NOTA:
Utilice un destornillador fino y tenga
cuidado en no dañar el tubo de la horqui-
lla interior y el guardapolvos.
2. Limpiar:
Guardapolvos a
Retén de aceite b
NOTA:
Limpie el guardapolvos y el retén de
aceite después de cada uso.
Aplique grasa con base de jabón de
litio en el tubo interno.

3 - 37
INSP

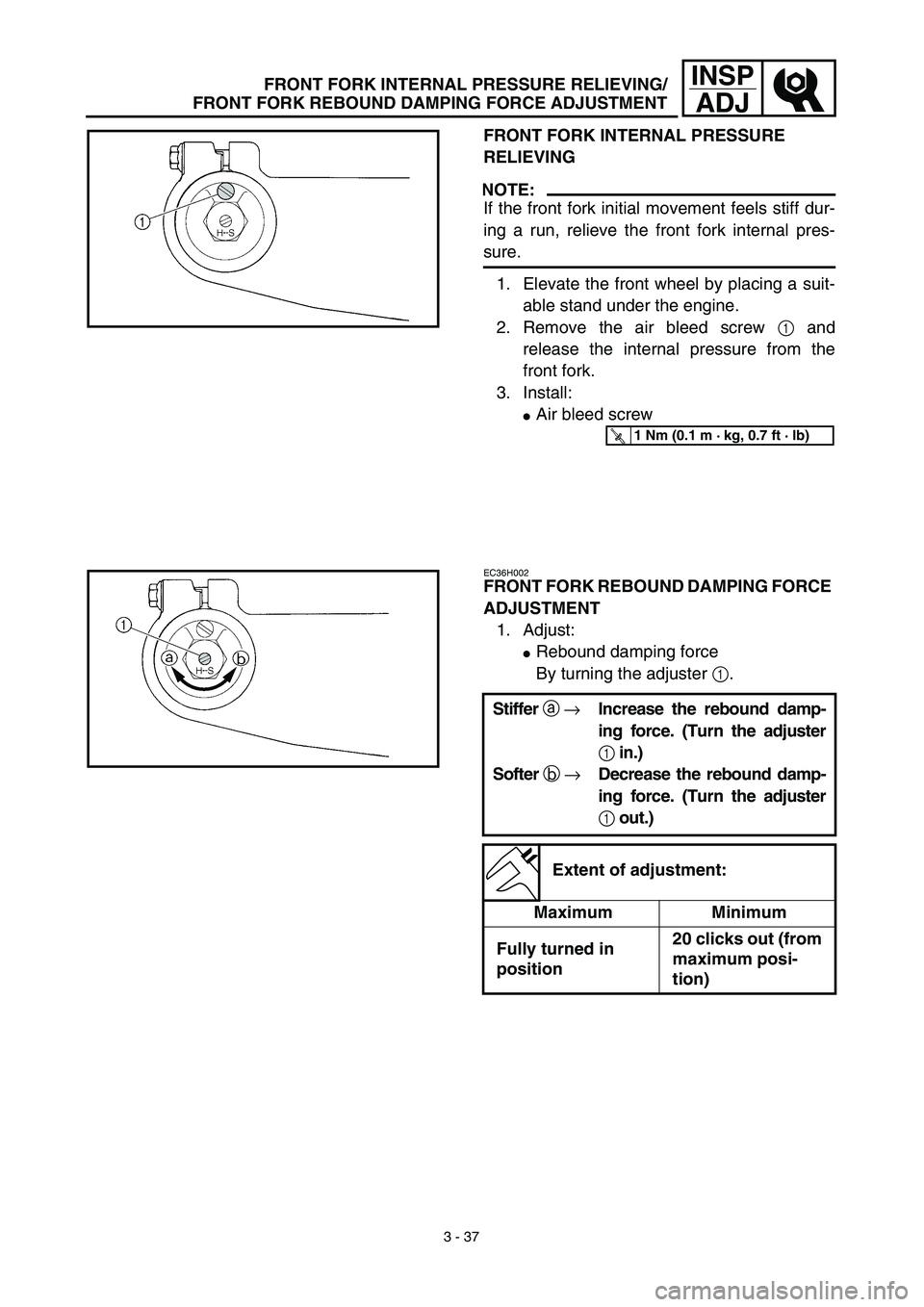

ADJFRONT FORK INTERNAL PRESSURE RELIEVING/
FRONT FORK REBOUND DAMPING FORCE ADJUSTMENT
FRONT FORK INTERNAL PRESSURE
RELIEVING
NOTE:
If the front fork initial movement feels stiff dur-
ing a run, relieve the front fork internal pres-
sure.
1. Elevate the front wheel by placing a suit-
able stand under the engine.
2. Remove the air bleed screw 1 and
release the internal pressure from the
front fork.
3. Install:
Air bleed screw
T R..1 Nm (0.1 m · kg, 0.7 ft · lb)
EC36H002
FRONT FORK REBOUND DAMPING FORCE
ADJUSTMENT
1. Adjust:
Rebound damping force
By turning the adjuster 1.
Stiffer a →Increase the rebound damp-
ing force. (Turn the adjuster
1 in.)
Softer b →Decrease the rebound damp-
ing force. (Turn the adjuster
1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out (from
maximum posi-
tion)

INSP
ADJ
PURGE DE L’AIR DE LA FOURCHE AVANT/REGLAGE DE LA FORCE
D’AMORTISSEMENT DE REBOND DE LA FOURCHE AVANT
TELESKOPKABEL-INNENDRUCKVERRINGERUNG/TELESKOPGABEL-
ZUGSTUFENDÄMPFUNG EINSTELLEN
ALIVIO DE LA PRESIÓN INTERNA DE LA HORQUILLA DELANTERA/AJUSTE DE LA
TENSIÓN DE RETORNO DEL AMORTIGUADOR DE LA HORQUILLA DELANTERA
TELESKOPKABEL-INNENDRUCK-
VERRINGERUNG
HINWEIS:
Wenn die Bewegung der Teleskop-
gabel sich beim Fahren zu steif an-
fühlt, verringern Sie den Innendruck
der Teleskopgabel.
1. Den Motor auf einem geeigne-
ten Ständer aufbocken, um
das Vorderrad vom Boden ab-
zuheben.
2. Die Luftablaßschraube 1 de-
montieren, und den Innen-
druck aus der Teleskopgabel
ablassen.
3. Einbauen:
Entlüftungsschraube
T R..1 Nm (0,1 m · kg)
TELESKOPGABEL-ZUGSTUFEN-
DÄMPFUNG EINSTELLEN
1. Einstellen:
Zugstufendämpfung
(die Einstellschraube 1 ver-
drehen)
Die Einstellschraube 1 nach a
drehen, um die Zugstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Zugstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
Einstellungen
Maximal Minimal
Vollständig
hineinge-
dreht20 Rasten
gelöst (nach
vollständigem
Hineindrehen)

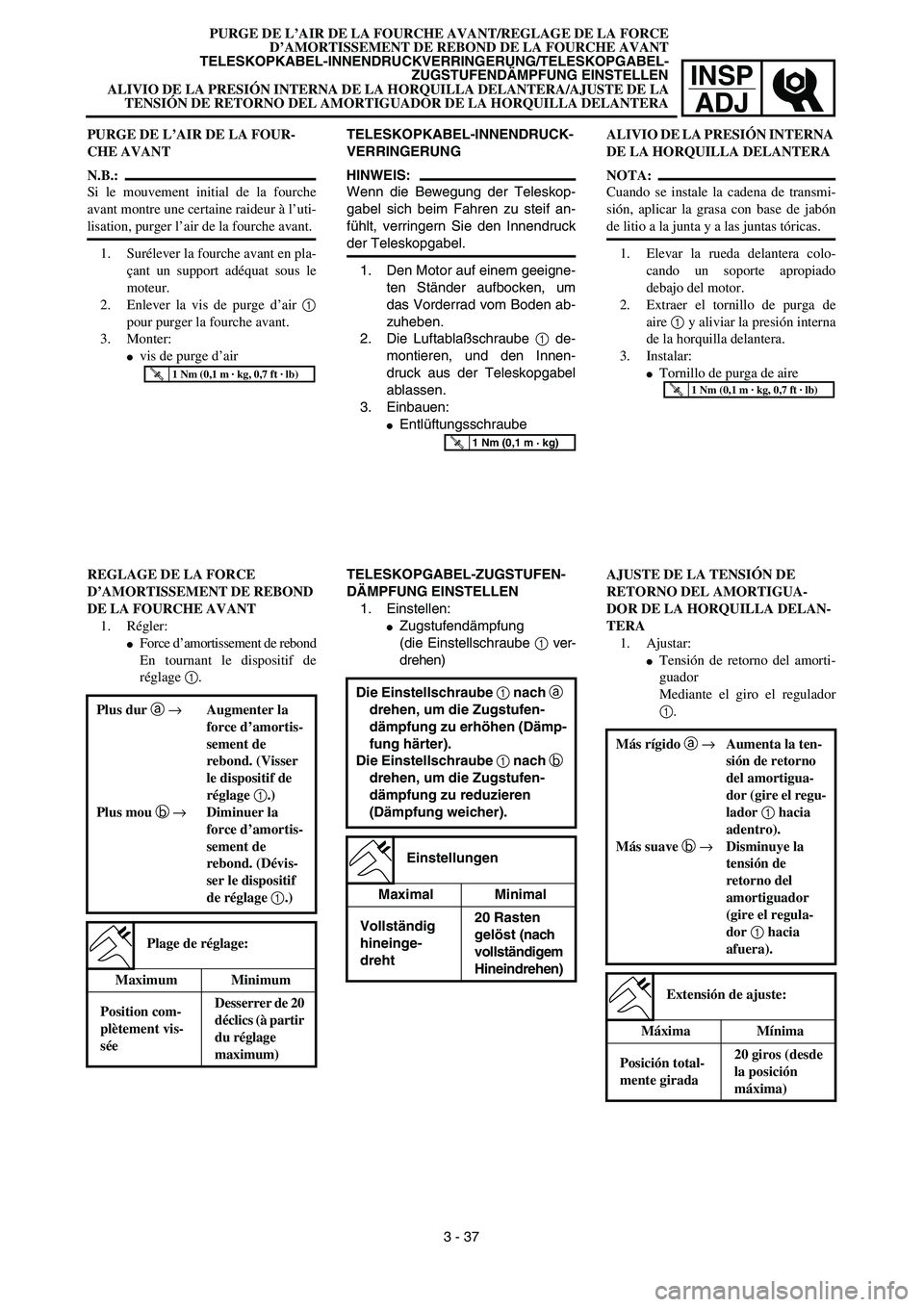

PURGE DE L’AIR DE LA FOUR-
CHE AVANT
N.B.:
Si le mouvement initial de la fourche
avant montre une certaine raideur à l’uti-
lisation, purger l’air de la fourche avant.
1. Surélever la fourche avant en pla-
çant un support adéquat sous le
moteur.
2. Enlever la vis de purge d’air 1
pour purger la fourche avant.
3. Monter:
vis de purge d’air
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
REGLAGE DE LA FORCE
D’AMORTISSEMENT DE REBOND
DE LA FOURCHE AVANT
1. Régler:
Force d’amortissement de rebond
En tournant le dispositif de
réglage 1.
Plus dur a →Augmenter la
force d’amortis-
sement de
rebond. (Visser
le dispositif de
réglage 1.)
Plus mou b →Diminuer la
force d’amortis-
sement de
rebond. (Dévis-
ser le dispositif
de réglage 1.)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séeDesserrer de 20
déclics (à partir
du réglage
maximum)
3 - 37ALIVIO DE LA PRESIÓN INTERNA
DE LA HORQUILLA DELANTERA
NOTA:
Cuando se instale la cadena de transmi-
sión, aplicar la grasa con base de jabón
de litio a la junta y a las juntas tóricas.
1. Elevar la rueda delantera colo-
cando un soporte apropiado
debajo del motor.
2. Extraer el tornillo de purga de
aire 1 y aliviar la presión interna
de la horquilla delantera.
3. Instalar:
Tornillo de purga de aireT R..1 Nm (0,1 m · kg, 0,7 ft · lb)
AJUSTE DE LA TENSIÓN DE
RETORNO DEL AMORTIGUA-
DOR DE LA HORQUILLA DELAN-
TERA
1. Ajustar:
Tensión de retorno del amorti-
guador
Mediante el giro el regulador
1.
Más rígido a →Aumenta la ten-
sión de retorno
del amortigua-
dor (gire el regu-
lador 1 hacia
adentro).
Más suave b →Disminuye la
tensión de
retorno del
amortiguador
(gire el regula-
dor 1 hacia
afuera).
Extensión de ajuste:
Máxima Mínima
Posición total-
mente girada20 giros (desde
la posición
máxima)

3 - 38
INSP

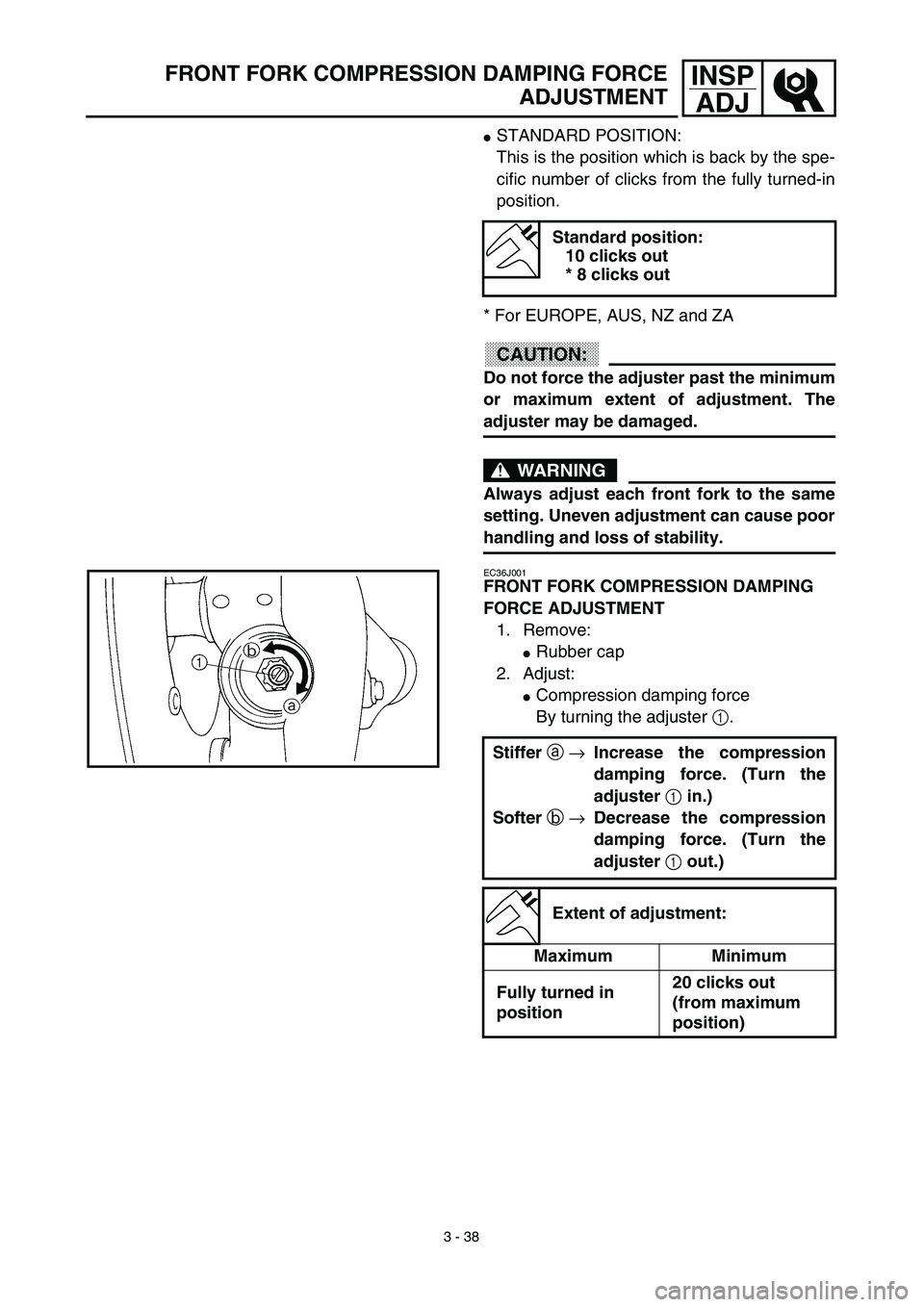

ADJFRONT FORK COMPRESSION DAMPING FORCE
ADJUSTMENT
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
* For EUROPE, AUS, NZ and ZA
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
Standard position:
10 clicks out
* 8 clicks out
EC36J001
FRONT FORK COMPRESSION DAMPING
FORCE ADJUSTMENT
1. Remove:
Rubber cap
2. Adjust:
Compression damping force
By turning the adjuster 1.
Stiffer a →Increase the compression
damping force. (Turn the
adjuster 1 in.)
Softer b →Decrease the compression
damping force. (Turn the
adjuster 1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)

INSP
ADJ

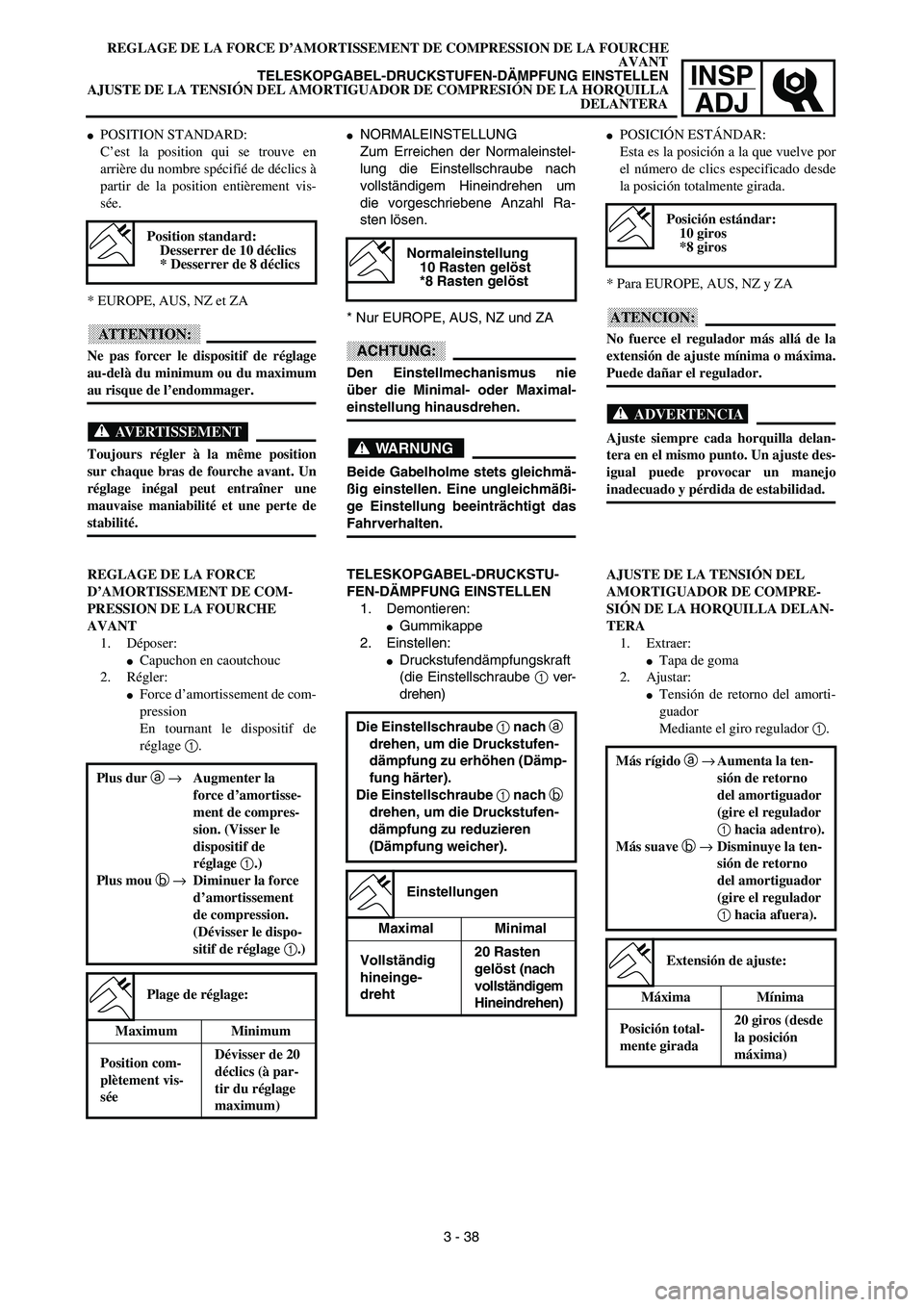

REGLAGE DE LA FORCE D’AMORTISSEMENT DE COMPRESSION DE LA FOURCHE
AVANT
TELESKOPGABEL-DRUCKSTUFEN-DÄMPFUNG EINSTELLEN
AJUSTE DE LA TENSIÓN DEL AMORTIGUADOR DE COMPRESIÓN DE LA HORQUILLA
DELANTERA
NORMALEINSTELLUNG
Zum Erreichen der Normaleinstel-
lung die Einstellschraube nach
vollständigem Hineindrehen um
die vorgeschriebene Anzahl Ra-
sten lösen.
* Nur EUROPE, AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
WARNUNG
Beide Gabelholme stets gleichmä-
ßig einstellen. Eine ungleichmäßi-
ge Einstellung beeinträchtigt das
Fahrverhalten.
Normaleinstellung
10 Rasten gelöst
*8 Rasten gelöst
TELESKOPGABEL-DRUCKSTU-
FEN-DÄMPFUNG EINSTELLEN
1. Demontieren:
Gummikappe
2. Einstellen:
Druckstufendämpfungskraft
(die Einstellschraube 1 ver-
drehen)
Die Einstellschraube 1 nach a
drehen, um die Druckstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Druckstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
Einstellungen
Maximal Minimal
Vollständig
hineinge-
dreht20 Rasten
gelöst (nach
vollständigem
Hineindrehen)
POSITION STANDARD:
C’est la position qui se trouve en
arrière du nombre spécifié de déclics à
partir de la position entièrement vis-
sée.
* EUROPE, AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà du minimum ou du maximum
au risque de l’endommager.
AVERTISSEMENT
Toujours régler à la même position
sur chaque bras de fourche avant. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
Position standard:
Desserrer de 10 déclics
* Desserrer de 8 déclics
REGLAGE DE LA FORCE
D’AMORTISSEMENT DE COM-
PRESSION DE LA FOURCHE
AVANT
1. Déposer:
Capuchon en caoutchouc
2. Régler:
Force d’amortissement de com-
pression
En tournant le dispositif de
réglage 1.
Plus dur a →Augmenter la
force d’amortisse-
ment de compres-
sion. (Visser le
dispositif de
réglage 1.)
Plus mou b →Diminuer la force
d’amortissement
de compression.
(Dévisser le dispo-
sitif de réglage 1.)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séeDévisser de 20
déclics (à par-
tir du réglage
maximum)
3 - 38
POSICIÓN ESTÁNDAR:
Esta es la posición a la que vuelve por
el número de clics especificado desde
la posición totalmente girada.
* Para EUROPE, AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
extensión de ajuste mínima o máxima.
Puede dañar el regulador.
ADVERTENCIA
Ajuste siempre cada horquilla delan-
tera en el mismo punto. Un ajuste des-
igual puede provocar un manejo
inadecuado y pérdida de estabilidad.
Posición estándar:
10 giros
*8 giros
AJUSTE DE LA TENSIÓN DEL
AMORTIGUADOR DE COMPRE-
SIÓN DE LA HORQUILLA DELAN-
TERA
1. Extraer:
Tapa de goma
2. Ajustar:
Tensión de retorno del amorti-
guador
Mediante el giro regulador 1.
Más rígido a →Aumenta la ten-
sión de retorno
del amortiguador
(gire el regulador
1 hacia adentro).
Más suave b →Disminuye la ten-
sión de retorno
del amortiguador
(gire el regulador
1 hacia afuera).
Extensión de ajuste:
Máxima Mínima
Posición total-
mente girada20 giros (desde
la posición
máxima)

3 - 39
INSP
ADJ

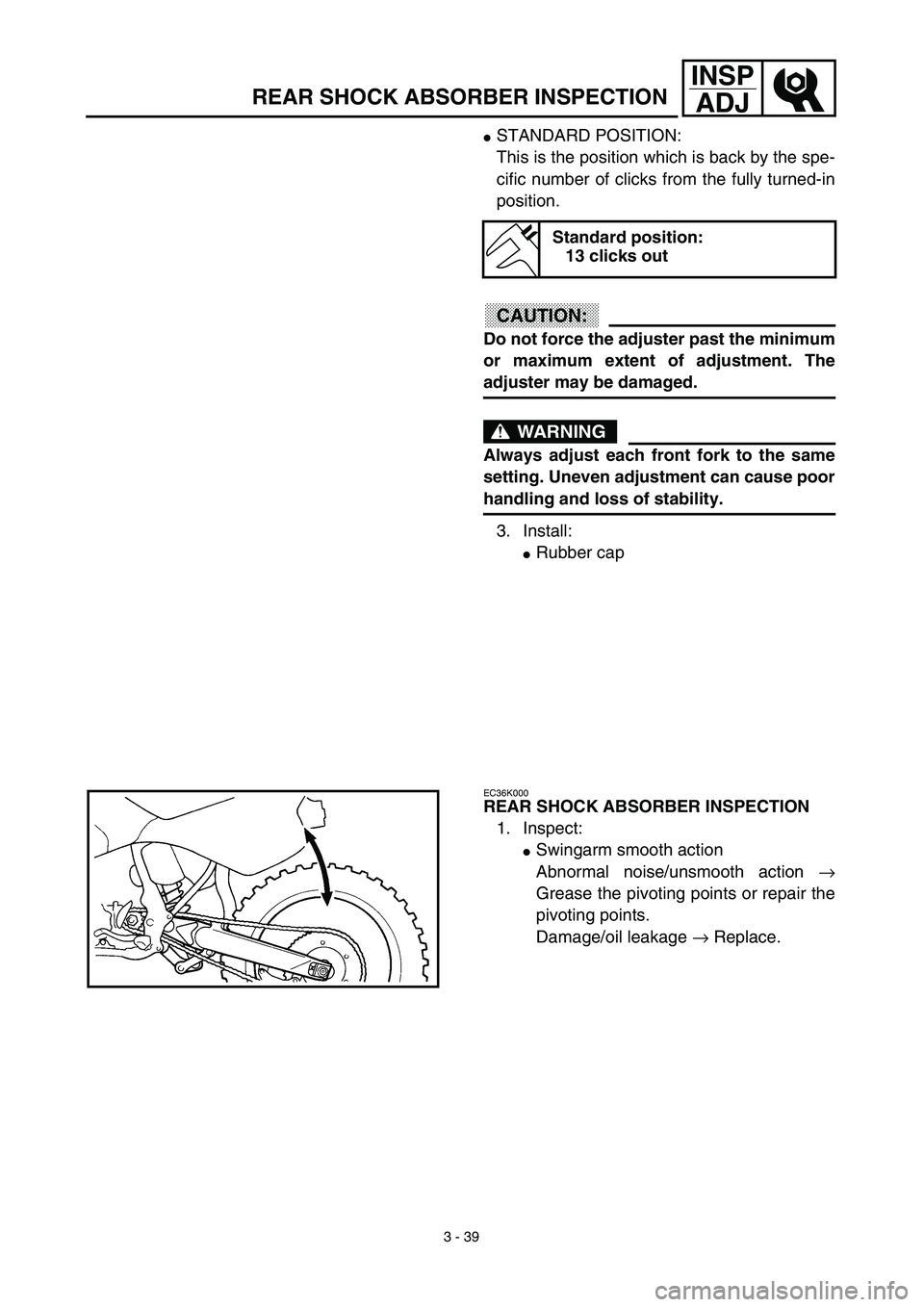

REAR SHOCK ABSORBER INSPECTION
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
3. Install:
Rubber cap
Standard position:
13 clicks out
EC36K000
REAR SHOCK ABSORBER INSPECTION
1. Inspect:
Swingarm smooth action
Abnormal noise/unsmooth action →
Grease the pivoting points or repair the
pivoting points.
Damage/oil leakage → Replace.

INSP
ADJ

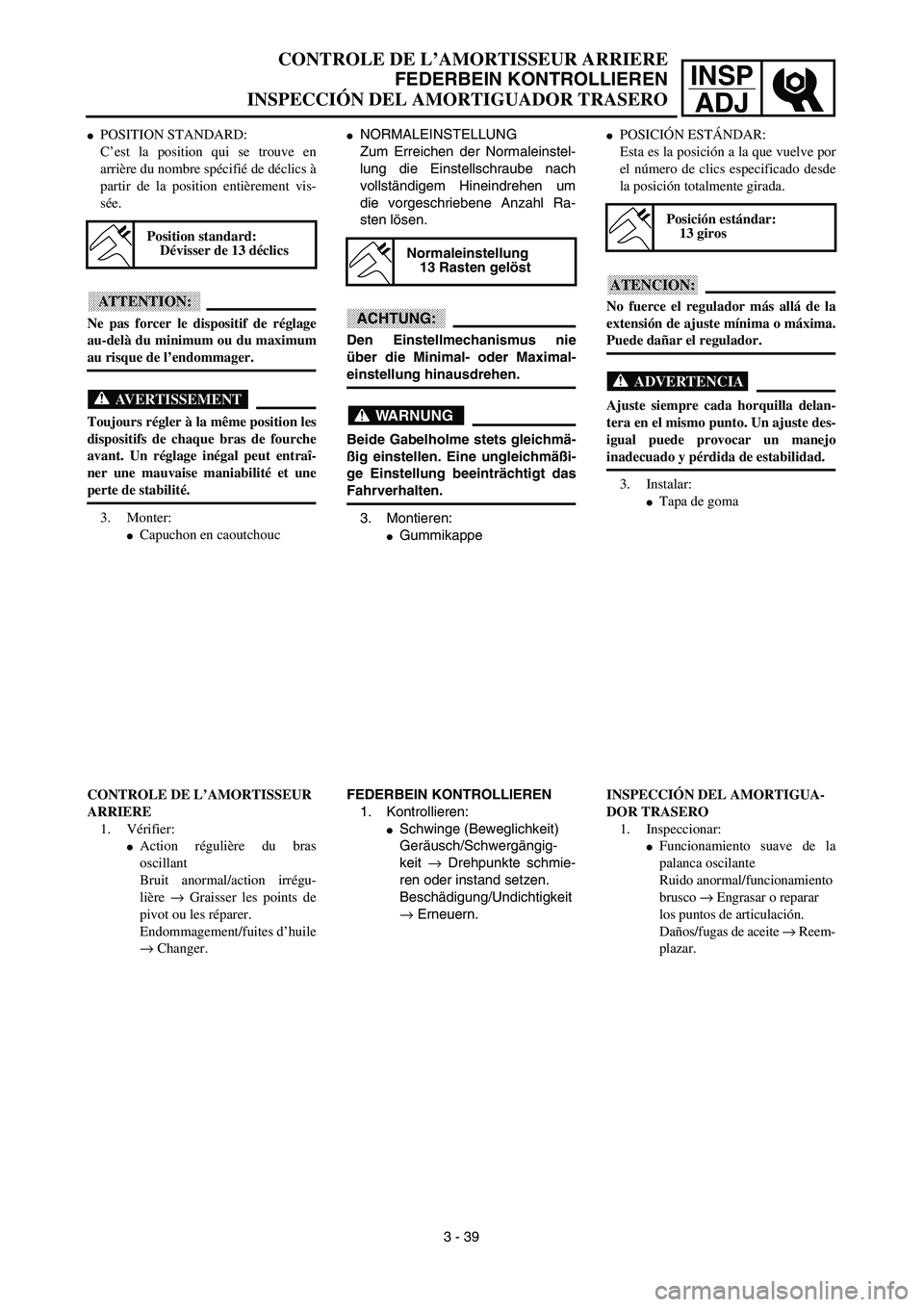

CONTROLE DE L’AMORTISSEUR ARRIERE
FEDERBEIN KONTROLLIEREN
INSPECCIÓN DEL AMORTIGUADOR TRASERO
NORMALEINSTELLUNG
Zum Erreichen der Normaleinstel-
lung die Einstellschraube nach
vollständigem Hineindrehen um
die vorgeschriebene Anzahl Ra-
sten lösen.
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
WARNUNG
Beide Gabelholme stets gleichmä-
ßig einstellen. Eine ungleichmäßi-
ge Einstellung beeinträchtigt das
Fahrverhalten.
3. Montieren:
Gummikappe
Normaleinstellung
13 Rasten gelöst
FEDERBEIN KONTROLLIEREN
1. Kontrollieren:
Schwinge (Beweglichkeit)
Geräusch/Schwergängig-
keit → Drehpunkte schmie-
ren oder instand setzen.
Beschädigung/Undichtigkeit
→ Erneuern.
POSITION STANDARD:
C’est la position qui se trouve en
arrière du nombre spécifié de déclics à
partir de la position entièrement vis-
sée.
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà du minimum ou du maximum
au risque de l’endommager.
AVERTISSEMENT
Toujours régler à la même position les
dispositifs de chaque bras de fourche
avant. Un réglage inégal peut entraî-
ner une mauvaise maniabilité et une
perte de stabilité.
3. Monter:
Capuchon en caoutchouc
Position standard:
Dévisser de 13 déclics
CONTROLE DE L’AMORTISSEUR
ARRIERE
1. Vérifier:
Action régulière du bras
oscillant
Bruit anormal/action irrégu-
lière → Graisser les points de
pivot ou les réparer.
Endommagement/fuites d’huile
→ Changer.
3 - 39
POSICIÓN ESTÁNDAR:
Esta es la posición a la que vuelve por
el número de clics especificado desde
la posición totalmente girada.
ATENCION:
No fuerce el regulador más allá de la
extensión de ajuste mínima o máxima.
Puede dañar el regulador.
ADVERTENCIA
Ajuste siempre cada horquilla delan-
tera en el mismo punto. Un ajuste des-
igual puede provocar un manejo
inadecuado y pérdida de estabilidad.
3. Instalar:
Tapa de goma
Posición estándar:
13 giros
INSPECCIÓN DEL AMORTIGUA-
DOR TRASERO
1. Inspeccionar:
Funcionamiento suave de la
palanca oscilante
Ruido anormal/funcionamiento
brusco → Engrasar o reparar
los puntos de articulación.
Daños/fugas de aceite → Reem-
plazar.

3 - 40
INSP

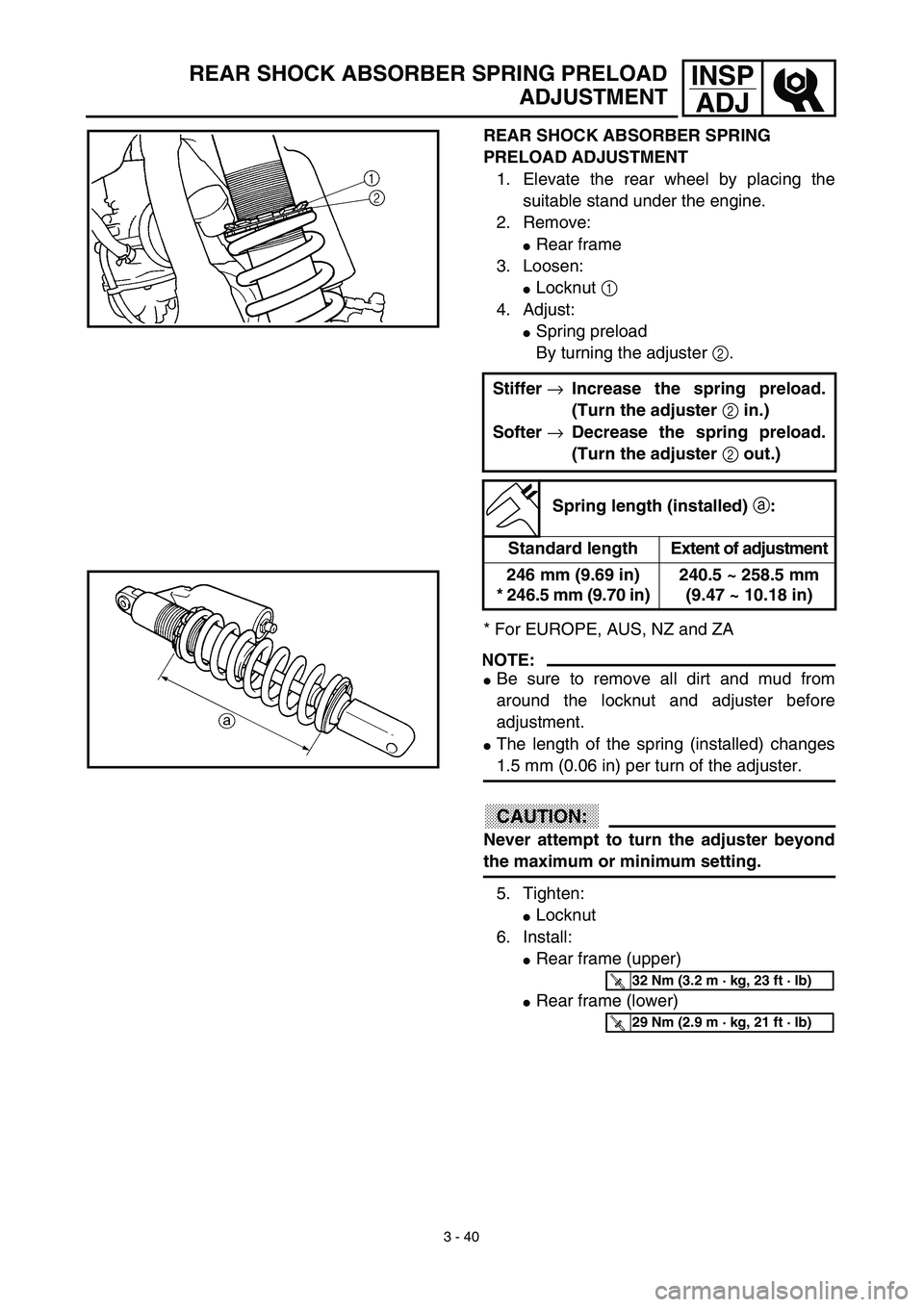

ADJREAR SHOCK ABSORBER SPRING PRELOAD
ADJUSTMENT
REAR SHOCK ABSORBER SPRING
PRELOAD ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Remove:
Rear frame
3. Loosen:
Locknut 1
4. Adjust:
Spring preload
By turning the adjuster 2.
* For EUROPE, AUS, NZ and ZA
NOTE:
Be sure to remove all dirt and mud from
around the locknut and adjuster before
adjustment.
The length of the spring (installed) changes
1.5 mm (0.06 in) per turn of the adjuster.
CAUTION:
Never attempt to turn the adjuster beyond
the maximum or minimum setting.
5. Tighten:
Locknut
6. Install:
Rear frame (upper)
Rear frame (lower) Stiffer →Increase the spring preload.
(Turn the adjuster 2 in.)
Softer →Decrease the spring preload.
(Turn the adjuster 2 out.)
Spring length (installed) a:
Standard length Extent of adjustment
246 mm (9.69 in)
* 246.5 mm (9.70 in)240.5 ~ 258.5 mm
(9.47 ~ 10.18 in)
T R..32 Nm (3.2 m · kg, 23 ft · lb)
T R..29 Nm (2.9 m · kg, 21 ft · lb)
