YAMAHA WR 450F 2003 Manuale de Empleo (in Spanish)

ENG
4 - 35
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
PRÜFUNG
Ventil
1. Messen:
Ventilschaftspiel
Unvorschriftsmäßig → Ven-
tilführung erneuern. Ventilschaftspiel =
Ventilführungsdurchmesser
a – Ventilschaftdurchmes-
ser b
Ventilschaftspiel
Einlaß
0,010–0,037 mm

0,08 mm
Auslaß
0,020–0,047 mm

0,10 mm
2. Erneuern:
Ventilführung
Arbeitsschritte
HINWEIS:
Den Zylinderkopf in einem Ofen
auf 100 ˚C erhitzen, um den Aus-
und Einbau zu erleichtern und
eine exakte Passung zu gewähr-
leisten.
Die Ventilführung mit einem
Ventilführungs-Austreiber 1
ausbauen.
Die neue Ventilführung mit ei-
nem Ventilführungs-Austreiber
1 und einer Ventilführungs-
Einbauhülse 2 einbauen.
Nach dem Einbau muß die Ven-
tilführung mit der Ventilfüh-
rungs-Reibahle 3 bearbeitet
werden, bis das korrekte Spiel
erreicht ist.
CONTROLE
Soupape
1. Mesurer:
Jeu de queue dans le guide
Hors spécifications → Rempla-
cer le guide de soupape. Jeu de queue dans le guide de sou-
pape =
Diamètre intérieur de guide de
soupape a – Diamètre de
queue de soupape b
Jeu (entre queue et guide):
Admission:
0,010 à 0,037 mm
(0,0004 à 0,0015 in)
:
0,08 mm (0,003 in)
Echappement:
0,020 à 0,047 mm
(0,0008 à 0,0019 in)
:
0,10 mm (0,004 in)
2. Remplacer:
Guide de soupape
Etapes de remplacement:
N.B.:
Pour faciliter l’extraction et la remise
en place du guide et maintenir un
ajustage correct, faire chauffer la
culasse à 100 ˚C (212 ˚F) dans un
four.
Déposer le guide de soupape en
utilisant l’extracteur de guide de
soupape 1.
Installer le nouveau guide de sou-
pape en utilisant l’outil de dépose du
guide de soupape 1 et l’outil d’ins-
tallation du guide de soupape 2.
Après avoir reposé le guide de sou-
pape, aléser le guide de soupape en
utilisant l’alésoir de guide de sou-
pape 3 pour obtenir un jeu correct
de queue dans le guide.
INSPECCIÓN
Válvula
1. Medir:
Holgura entre el vástago y la
guía
Fuera de especificaciones →
Reemplazar la guía de la vál-
vula. Holgura entre el vástago y la guía
=Diámetro interno de la guía de
la válvula a – Diámetro del
vástago de la válvula b
Holgura (del vástago a la
guía):
Admisión:
0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)
:
0,08 mm (0,003 in)
Escape:
0,020 ~ 0,047 mm
(0,0008 ~ 0,0019 in)
:
0,10 mm (0,004 in)
2. Reemplazar:
Guía de la válvula
Pasos de sustitución:
NOTA:
Para facilitar la extracción de la guía,
la instalación y para mantenerla colo-
cada adecuadamente, caliente la
culata a una temperatura de 100 ˚C
(212 ˚F) o superior.
Extraiga la guía de la válvula con
un extractor de guías de válvula 1.
Instale la nueva guía de la válvula
con un extractor de guías de vál-
vula 1 y un instalador de guías de
válvula 2.
Después de instalar la guía de la
válvula, efectúe el escariado de la
misma con el escariador de la guía
de la válvula 3 hasta conseguir la
holgura correcta entre el vástago y
la guía.

4 - 36

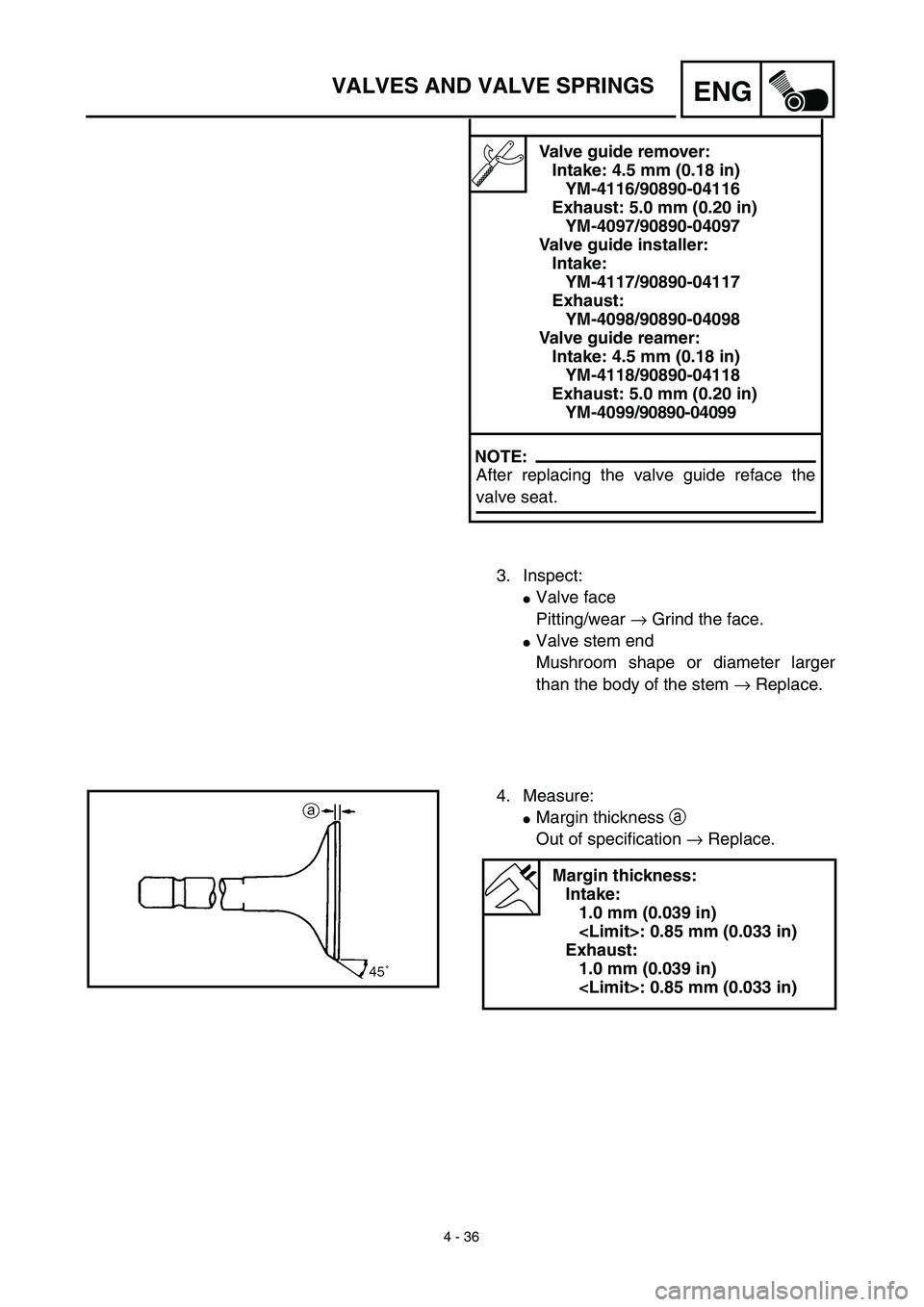

ENGVALVES AND VALVE SPRINGS
Valve guide remover:
Intake: 4.5 mm (0.18 in)
YM-4116/90890-04116
Exhaust: 5.0 mm (0.20 in)
YM-4097/90890-04097
Valve guide installer:
Intake:
YM-4117/90890-04117
Exhaust:
YM-4098/90890-04098
Valve guide reamer:
Intake: 4.5 mm (0.18 in)
YM-4118/90890-04118
Exhaust: 5.0 mm (0.20 in)
YM-4099/90890-04099
NOTE:
After replacing the valve guide reface the
valve seat.
3. Inspect:
Valve face
Pitting/wear → Grind the face.
Valve stem end
Mushroom shape or diameter larger
than the body of the stem → Replace.
4. Measure:
Margin thickness a
Out of specification → Replace.
Margin thickness:
Intake:
1.0 mm (0.039 in)
: 0.85 mm (0.033 in)
Exhaust:
1.0 mm (0.039 in)
: 0.85 mm (0.033 in)

ENG
4 - 36

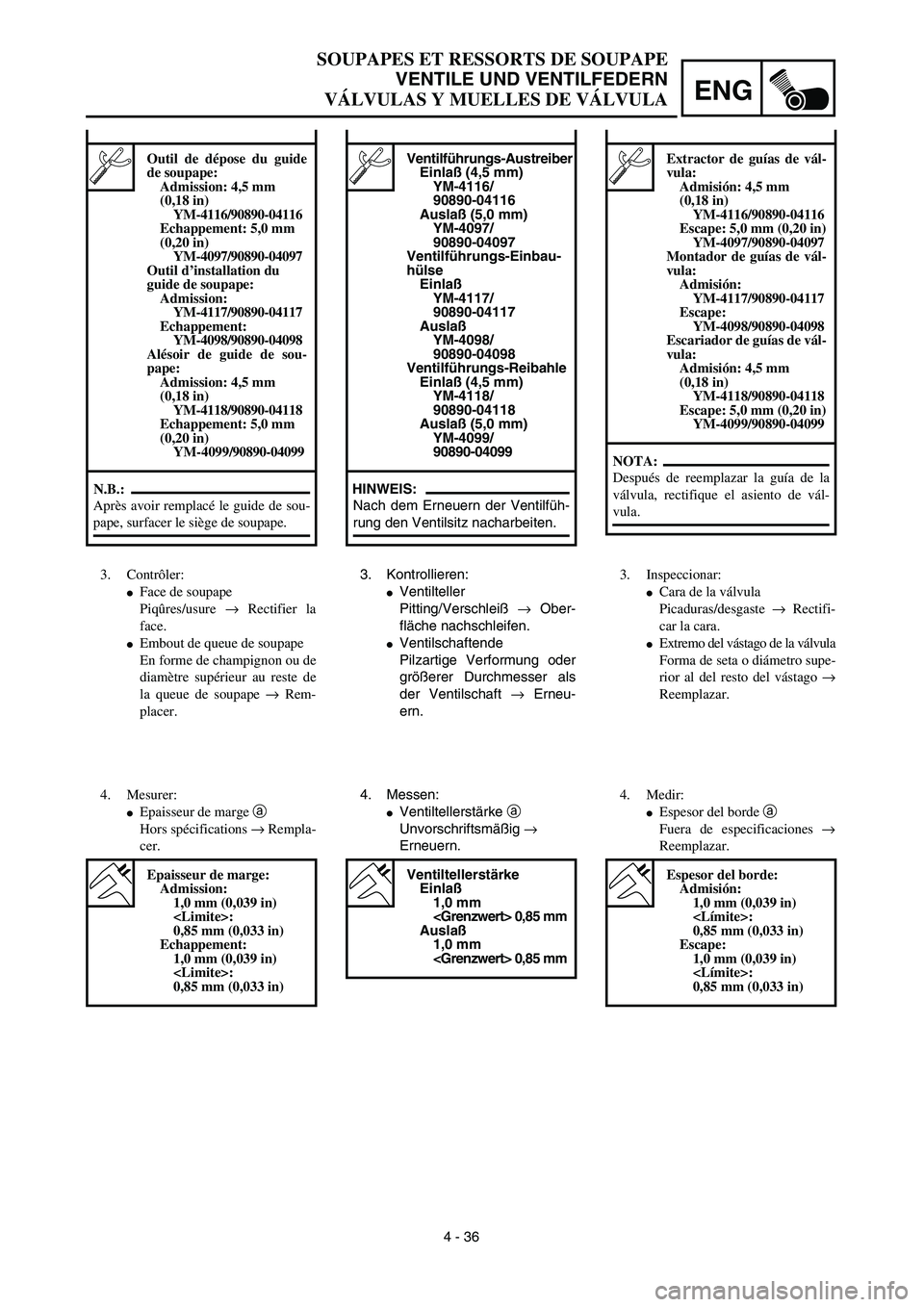

SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
Ventilführungs-Austreiber
Einlaß (4,5 mm)
YM-4116/
90890-04116
Auslaß (5,0 mm)
YM-4097/
90890-04097
Ventilführungs-Einbau-
hülse
Einlaß
YM-4117/
90890-04117
Auslaß
YM-4098/
90890-04098
Ventilführungs-Reibahle
Einlaß (4,5 mm)
YM-4118/
90890-04118
Auslaß (5,0 mm)
YM-4099/
90890-04099
HINWEIS:
Nach dem Erneuern der Ventilfüh-
rung den Ventilsitz nacharbeiten.
3. Kontrollieren:
Ventilteller
Pitting/Verschleiß → Ober-
fläche nachschleifen.
Ventilschaftende
Pilzartige Verformung oder
größerer Durchmesser als
der Ventilschaft → Erneu-
ern.
4. Messen:
Ventiltellerstärke a
Unvorschriftsmäßig →
Erneuern.
Ventiltellerstärke
Einlaß
1,0 mm
0,85 mm
Auslaß
1,0 mm
0,85 mm
Outil de dépose du guide
de soupape:
Admission: 4,5 mm
(0,18 in)
YM-4116/90890-04116
Echappement: 5,0 mm
(0,20 in)
YM-4097/90890-04097
Outil d’installation du
guide de soupape:
Admission:
YM-4117/90890-04117
Echappement:
YM-4098/90890-04098
Alésoir de guide de sou-
pape:
Admission: 4,5 mm
(0,18 in)
YM-4118/90890-04118
Echappement: 5,0 mm
(0,20 in)
YM-4099/90890-04099
N.B.:
Après avoir remplacé le guide de sou-
pape, surfacer le siège de soupape.
3. Contrôler:
Face de soupape
Piqûres/usure → Rectifier la
face.
Embout de queue de soupape
En forme de champignon ou de
diamètre supérieur au reste de
la queue de soupape → Rem-
placer.
4. Mesurer:
Epaisseur de marge a
Hors spécifications → Rempla-
cer.
Epaisseur de marge:
Admission:
1,0 mm (0,039 in)
:
0,85 mm (0,033 in)
Echappement:
1,0 mm (0,039 in)
:
0,85 mm (0,033 in)
Extractor de guías de vál-
vula:
Admisión: 4,5 mm
(0,18 in)
YM-4116/90890-04116
Escape: 5,0 mm (0,20 in)
YM-4097/90890-04097
Montador de guías de vál-
vula:
Admisión:
YM-4117/90890-04117
Escape:
YM-4098/90890-04098
Escariador de guías de vál-
vula:
Admisión: 4,5 mm
(0,18 in)
YM-4118/90890-04118
Escape: 5,0 mm (0,20 in)
YM-4099/90890-04099
NOTA:
Después de reemplazar la guía de la
válvula, rectifique el asiento de vál-
vula.
3. Inspeccionar:
Cara de la válvula
Picaduras/desgaste → Rectifi-
car la cara.
Extremo del vástago de la válvula
Forma de seta o diámetro supe-
rior al del resto del vástago →
Reemplazar.
4. Medir:
Espesor del borde a
Fuera de especificaciones →
Reemplazar.
Espesor del borde:
Admisión:
1,0 mm (0,039 in)
:
0,85 mm (0,033 in)
Escape:
1,0 mm (0,039 in)
:
0,85 mm (0,033 in)

4 - 37
ENGVALVES AND VALVE SPRINGS
5. Measure:
Runout (valve stem)
Out of specification → Replace.
NOTE:
When installing a new valve always replace
the guide.
If the valve is removed or replaced always
replace the oil seal.
6. Eliminate:
Carbon deposits
(from the valve face and valve seat)
7. Inspect:
Valve seats
Pitting/wear → Reface the valve seat.
Runout limit:
0.01 mm (0.0004 in)
8. Measure:
Valve seat width a
Out of specification → Reface the valve
seat.
Valve seat width:
Intake:
0.9 ~ 1.1 mm (0.0354 ~ 0.0433 in)
: 1.6 mm (0.0630 in)
Exhaust:
0.9 ~ 1.1 mm (0.0354 ~ 0.0433 in)
: 1.6 mm (0.0630 in)
Measurement steps:
Apply Mechanic’s blueing dye (Dykem) b
to the valve face.
Install the valve into the cylinder head.
Press the valve through the valve guide
and onto the valve seat to make a clear
pattern.
Measure the valve seat width. Where the
valve seat and valve face made contact,
blueing will have been removed.
If the valve seat is too wide, too narrow, or
the seat is not centered, the valve seat
must be refaced.

ENG
4 - 37

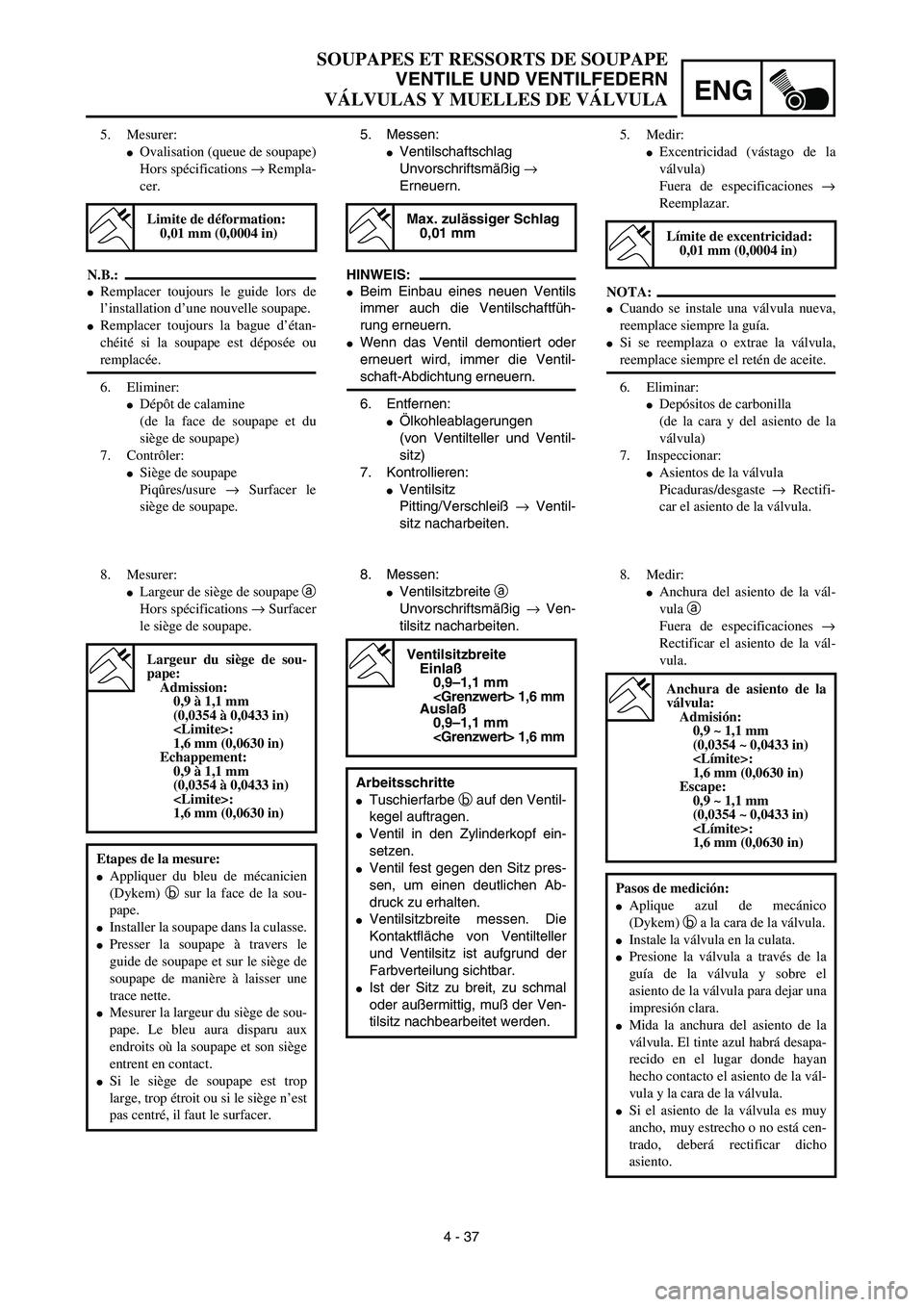

SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
5. Messen:
Ventilschaftschlag
Unvorschriftsmäßig →
Erneuern.
HINWEIS:
Beim Einbau eines neuen Ventils
immer auch die Ventilschaftfüh-
rung erneuern.
Wenn das Ventil demontiert oder
erneuert wird, immer die Ventil-
schaft-Abdichtung erneuern.
6. Entfernen:
Ölkohleablagerungen
(von Ventilteller und Ventil-
sitz)
7. Kontrollieren:
Ventilsitz
Pitting/Verschleiß → Ventil-
sitz nacharbeiten.
Max. zulässiger Schlag
0,01 mm
8. Messen:
Ventilsitzbreite a
Unvorschriftsmäßig → Ven-
tilsitz nacharbeiten.
Ventilsitzbreite
Einlaß
0,9–1,1 mm
1,6 mm
Auslaß
0,9–1,1 mm
1,6 mm
Arbeitsschritte
Tuschierfarbe b auf den Ventil-
kegel auftragen.
Ventil in den Zylinderkopf ein-
setzen.
Ventil fest gegen den Sitz pres-
sen, um einen deutlichen Ab-
druck zu erhalten.
Ventilsitzbreite messen. Die
Kontaktfläche von Ventilteller
und Ventilsitz ist aufgrund der
Farbverteilung sichtbar.
Ist der Sitz zu breit, zu schmal
oder außermittig, muß der Ven-
tilsitz nachbearbeitet werden.
5. Mesurer:
Ovalisation (queue de soupape)
Hors spécifications → Rempla-
cer.
N.B.:
Remplacer toujours le guide lors de
l’installation d’une nouvelle soupape.
Remplacer toujours la bague d’étan-
chéité si la soupape est déposée ou
remplacée.
6. Eliminer:
Dépôt de calamine
(de la face de soupape et du
siège de soupape)
7. Contrôler:
Siège de soupape
Piqûres/usure → Surfacer le
siège de soupape.
Limite de déformation:
0,01 mm (0,0004 in)
8. Mesurer:
Largeur de siège de soupape a
Hors spécifications → Surfacer
le siège de soupape.
Largeur du siège de sou-
pape:
Admission:
0,9 à 1,1 mm
(0,0354 à 0,0433 in)
:
1,6 mm (0,0630 in)
Echappement:
0,9 à 1,1 mm
(0,0354 à 0,0433 in)
:
1,6 mm (0,0630 in)
Etapes de la mesure:
Appliquer du bleu de mécanicien
(Dykem) b sur la face de la sou-
pape.
Installer la soupape dans la culasse.
Presser la soupape à travers le
guide de soupape et sur le siège de
soupape de manière à laisser une
trace nette.
Mesurer la largeur du siège de sou-
pape. Le bleu aura disparu aux
endroits où la soupape et son siège
entrent en contact.
Si le siège de soupape est trop
large, trop étroit ou si le siège n’est
pas centré, il faut le surfacer.
5. Medir:
Excentricidad (vástago de la
válvula)
Fuera de especificaciones →
Reemplazar.
NOTA:
Cuando se instale una válvula nueva,
reemplace siempre la guía.
Si se reemplaza o extrae la válvula,
reemplace siempre el retén de aceite.
6. Eliminar:
Depósitos de carbonilla
(de la cara y del asiento de la
válvula)
7. Inspeccionar:
Asientos de la válvula
Picaduras/desgaste → Rectifi-
car el asiento de la válvula.
Límite de excentricidad:
0,01 mm (0,0004 in)
8. Medir:
Anchura del asiento de la vál-
vula a
Fuera de especificaciones →
Rectificar el asiento de la vál-
vula.
Anchura de asiento de la
válvula:
Admisión:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Escape:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Pasos de medición:
Aplique azul de mecánico
(Dykem) b a la cara de la válvula.
Instale la válvula en la culata.
Presione la válvula a través de la
guía de la válvula y sobre el
asiento de la válvula para dejar una
impresión clara.
Mida la anchura del asiento de la
válvula. El tinte azul habrá desapa-
recido en el lugar donde hayan
hecho contacto el asiento de la vál-
vula y la cara de la válvula.
Si el asiento de la válvula es muy
ancho, muy estrecho o no está cen-
trado, deberá rectificar dicho
asiento.

4 - 38
ENGVALVES AND VALVE SPRINGS
9. Lap:
Valve face
Valve seat
NOTE:
After refacing the valve seat or replacing the
valve and valve guide, the valve seat and
valve face should be lapped.
Lapping steps:
Apply a coarse lapping compound to the
valve face.
CAUTION:
Do not let the compound enter the gap
between the valve stem and the guide.
Apply molybdenum disulfide oil to the
valve stem.
Install the valve into the cylinder head.
Turn the valve until the valve face and
valve seat are evenly polished, then clean
off all of the compound.
NOTE:
For best lapping results, lightly tap the valve
seat while rotating the valve back and forth
between your hands.
Apply a fine lapping compound to the
valve face and repeat the above steps.
NOTE:
After every lapping operation be sure to
clean off all of the compound from the valve
face and valve seat.
Apply Mechanic’s blueing dye (Dykem) to
the valve face.
Install the valve into the cylinder head.
Press the valve through the valve guide
and onto the valve seat to make a clear
pattern.
Measure the valve seat width again. If the
valve seat width is out of specification,
reface and relap the valve seat.

ENG
4 - 38

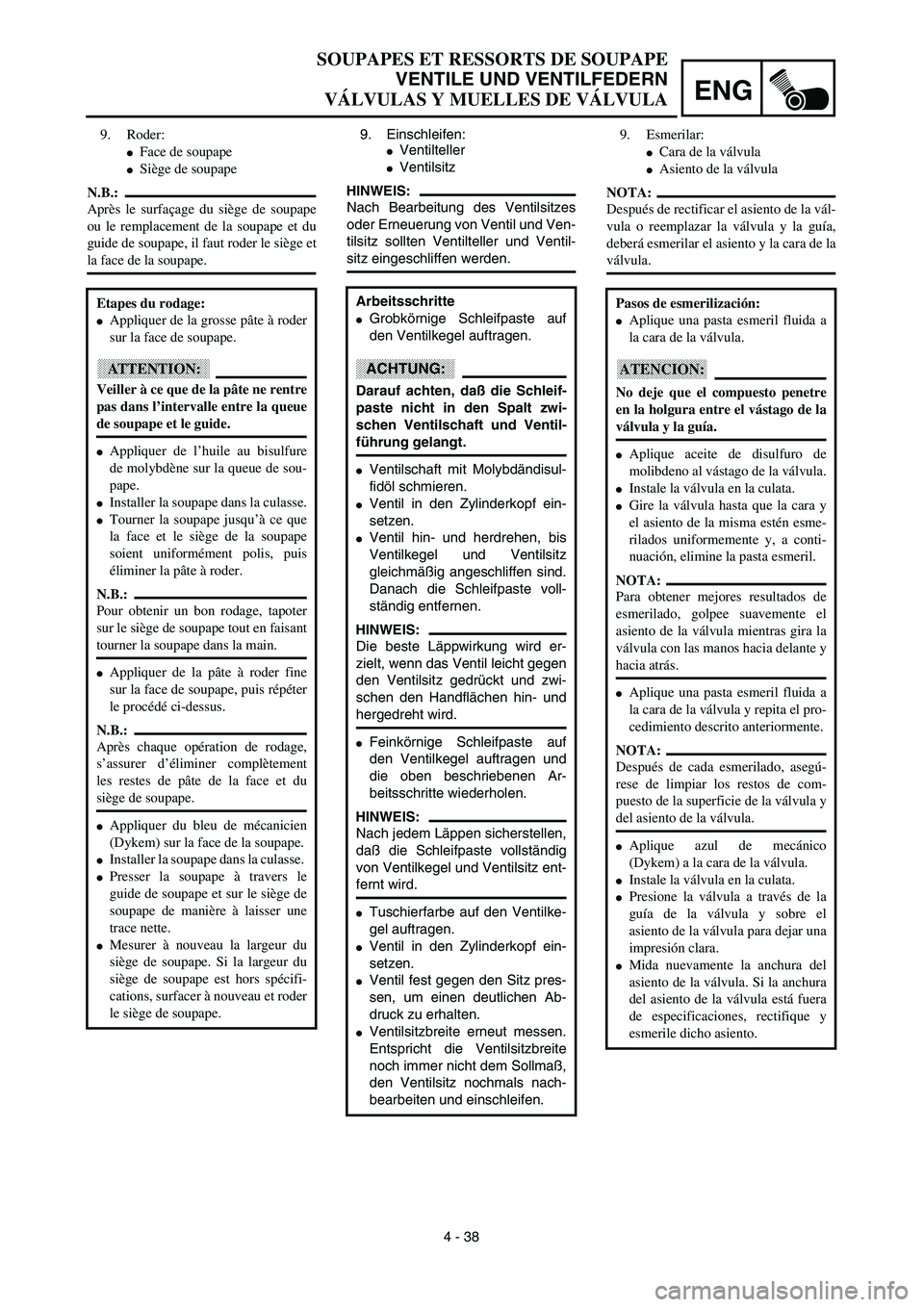

SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
9. Einschleifen:Ventilteller
Ventilsitz
HINWEIS:
Nach Bearbeitung des Ventilsitzes
oder Erneuerung von Ventil und Ven-
tilsitz sollten Ventilteller und Ventil-
sitz eingeschliffen werden.
Arbeitsschritte
Grobkörnige Schleifpaste auf
den Ventilkegel auftragen.
ACHTUNG:
Darauf achten, daß die Schleif-
paste nicht in den Spalt zwi-
schen Ventilschaft und Ventil-
führung gelangt.
Ventilschaft mit Molybdändisul-
fidöl schmieren.
Ventil in den Zylinderkopf ein-
setzen.
Ventil hin- und herdrehen, bis
Ventilkegel und Ventilsitz
gleichmäßig angeschliffen sind.
Danach die Schleifpaste voll-
ständig entfernen.
HINWEIS:
Die beste Läppwirkung wird er-
zielt, wenn das Ventil leicht gegen
den Ventilsitz gedrückt und zwi-
schen den Handflächen hin- und
hergedreht wird.
Feinkörnige Schleifpaste auf
den Ventilkegel auftragen und
die oben beschriebenen Ar-
beitsschritte wiederholen.
HINWEIS:
Nach jedem Läppen sicherstellen,
daß die Schleifpaste vollständig
von Ventilkegel und Ventilsitz ent-
fernt wird.
Tuschierfarbe auf den Ventilke-
gel auftragen.
Ventil in den Zylinderkopf ein-
setzen.
Ventil fest gegen den Sitz pres-
sen, um einen deutlichen Ab-
druck zu erhalten.
Ventilsitzbreite erneut messen.
Entspricht die Ventilsitzbreite
noch immer nicht dem Sollmaß,
den Ventilsitz nochmals nach-
bearbeiten und einschleifen.
9. Roder:
Face de soupape
Siège de soupape
N.B.:
Après le surfaçage du siège de soupape
ou le remplacement de la soupape et du
guide de soupape, il faut roder le siège et
la face de la soupape.
Etapes du rodage:
Appliquer de la grosse pâte à roder
sur la face de soupape.
ATTENTION:
Veiller à ce que de la pâte ne rentre
pas dans l’intervalle entre la queue
de soupape et le guide.
Appliquer de l’huile au bisulfure
de molybdène sur la queue de sou-
pape.
Installer la soupape dans la culasse.
Tourner la soupape jusqu’à ce que
la face et le siège de la soupape
soient uniformément polis, puis
éliminer la pâte à roder.
N.B.:
Pour obtenir un bon rodage, tapoter
sur le siège de soupape tout en faisant
tourner la soupape dans la main.
Appliquer de la pâte à roder fine
sur la face de soupape, puis répéter
le procédé ci-dessus.
N.B.:
Après chaque opération de rodage,
s’assurer d’éliminer complètement
les restes de pâte de la face et du
siège de soupape.
Appliquer du bleu de mécanicien
(Dykem) sur la face de la soupape.
Installer la soupape dans la culasse.
Presser la soupape à travers le
guide de soupape et sur le siège de
soupape de manière à laisser une
trace nette.
Mesurer à nouveau la largeur du
siège de soupape. Si la largeur du
siège de soupape est hors spécifi-
cations, surfacer à nouveau et roder
le siège de soupape.
9. Esmerilar:
Cara de la válvula
Asiento de la válvula
NOTA:
Después de rectificar el asiento de la vál-
vula o reemplazar la válvula y la guía,
deberá esmerilar el asiento y la cara de la
válvula.
Pasos de esmerilización:
Aplique una pasta esmeril fluida a
la cara de la válvula.
ATENCION:
No deje que el compuesto penetre
en la holgura entre el vástago de la
válvula y la guía.
Aplique aceite de disulfuro de
molibdeno al vástago de la válvula.
Instale la válvula en la culata.
Gire la válvula hasta que la cara y
el asiento de la misma estén esme-
rilados uniformemente y, a conti-
nuación, elimine la pasta esmeril.
NOTA:
Para obtener mejores resultados de
esmerilado, golpee suavemente el
asiento de la válvula mientras gira la
válvula con las manos hacia delante y
hacia atrás.
Aplique una pasta esmeril fluida a
la cara de la válvula y repita el pro-
cedimiento descrito anteriormente.
NOTA:
Después de cada esmerilado, asegú-
rese de limpiar los restos de com-
puesto de la superficie de la válvula y
del asiento de la válvula.
Aplique azul de mecánico
(Dykem) a la cara de la válvula.
Instale la válvula en la culata.
Presione la válvula a través de la
guía de la válvula y sobre el
asiento de la válvula para dejar una
impresión clara.
Mida nuevamente la anchura del
asiento de la válvula. Si la anchura
del asiento de la válvula está fuera
de especificaciones, rectifique y
esmerile dicho asiento.

4 - 39

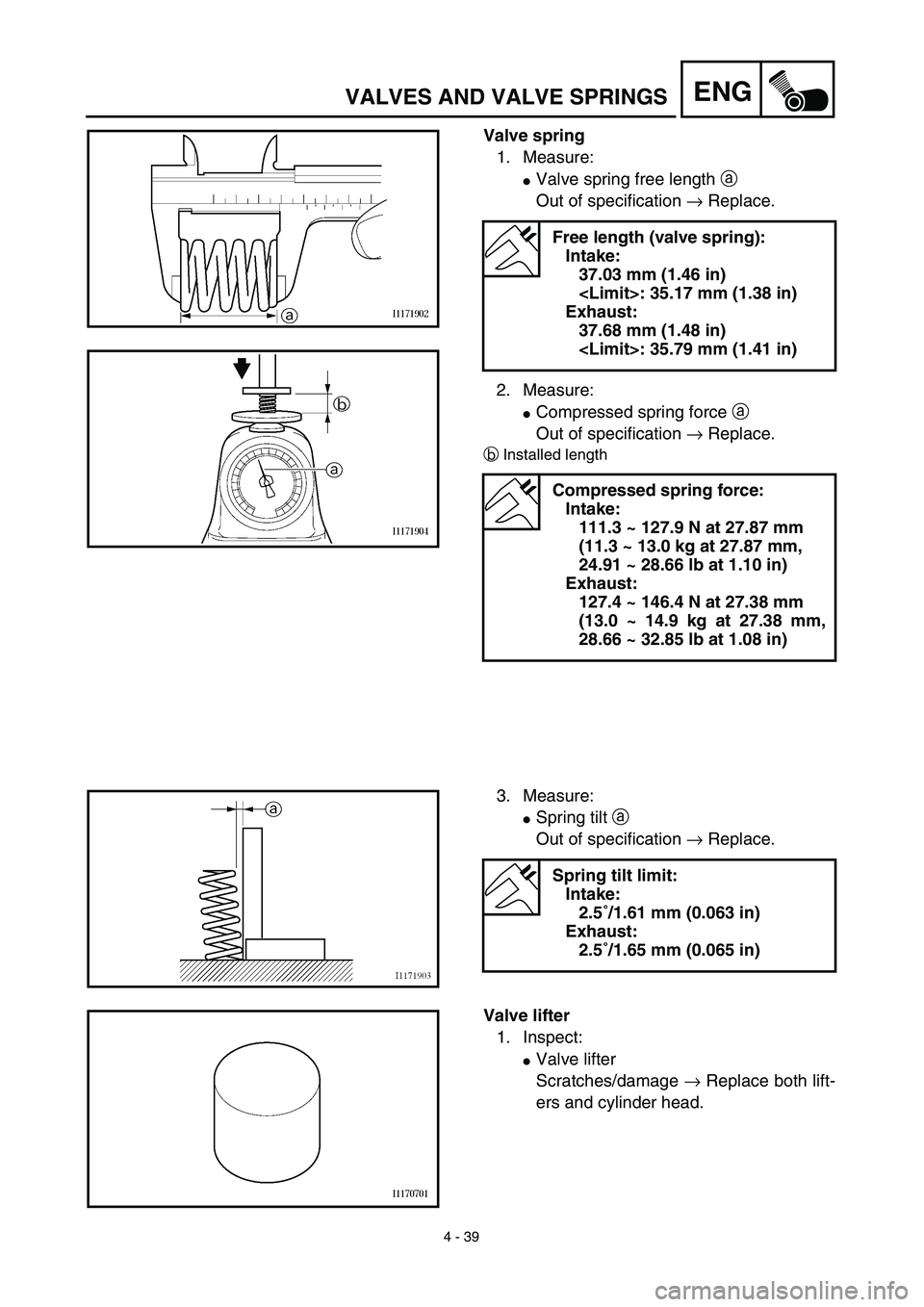

ENGVALVES AND VALVE SPRINGS
Valve spring
1. Measure:
Valve spring free length a
Out of specification → Replace.
2. Measure:
Compressed spring force a
Out of specification → Replace.
bInstalled length
Free length (valve spring):
Intake:
37.03 mm (1.46 in)
: 35.17 mm (1.38 in)
Exhaust:
37.68 mm (1.48 in)
: 35.79 mm (1.41 in)
Compressed spring force:
Intake:
111.3 ~ 127.9 N at 27.87 mm
(11.3 ~ 13.0 kg at 27.87 mm,
24.91 ~ 28.66 lb at 1.10 in)
Exhaust:
127.4 ~ 146.4 N at 27.38 mm
(13.0 ~ 14.9 kg at 27.38 mm,
28.66 ~ 32.85 lb at 1.08 in)
3. Measure:
Spring tilt a
Out of specification → Replace.
Spring tilt limit:
Intake:
2.5˚/1.61 mm (0.063 in)
Exhaust:
2.5˚/1.65 mm (0.065 in)
Valve lifter
1. Inspect:
Valve lifter
Scratches/damage → Replace both lift-
ers and cylinder head.

ENG
4 - 39

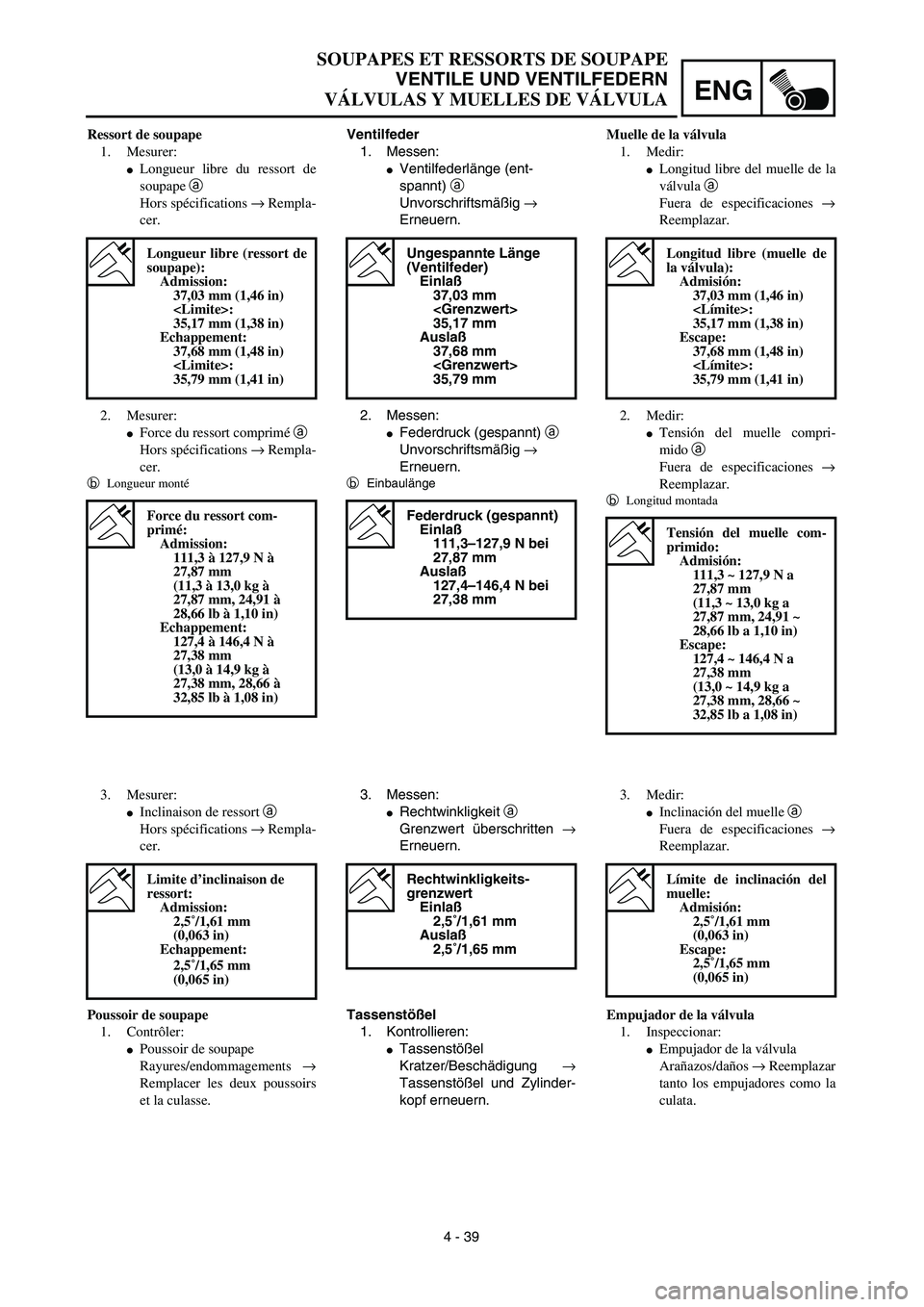

SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
Ventilfeder
1. Messen:
Ventilfederlänge (ent-
spannt) a
Unvorschriftsmäßig →
Erneuern.
2. Messen:
Federdruck (gespannt) a
Unvorschriftsmäßig →
Erneuern.
bEinbaulänge
Ungespannte Länge
(Ventilfeder)
Einlaß
37,03 mm

35,17 mm
Auslaß
37,68 mm

35,79 mm
Federdruck (gespannt)
Einlaß
111,3–127,9 N bei
27,87 mm
Auslaß
127,4–146,4 N bei
27,38 mm
3. Messen:
Rechtwinkligkeit a
Grenzwert überschritten →
Erneuern.
Rechtwinkligkeits-
grenzwert
Einlaß
2,5˚/1,61 mm
Auslaß
2,5˚/1,65 mm
Tassenstößel
1. Kontrollieren:
Tassenstößel
Kratzer/Beschädigung →
Tassenstößel und Zylinder-
kopf erneuern. Ressort de soupape
1. Mesurer:
Longueur libre du ressort de
soupape a
Hors spécifications → Rempla-
cer.
2. Mesurer:
Force du ressort comprimé a
Hors spécifications → Rempla-
cer.
bLongueur monté
Longueur libre (ressort de
soupape):
Admission:
37,03 mm (1,46 in)
:
35,17 mm (1,38 in)
Echappement:
37,68 mm (1,48 in)
:
35,79 mm (1,41 in)
Force du ressort com-
primé:
Admission:
111,3 à 127,9 N à
27,87 mm
(11,3 à 13,0 kg à
27,87 mm, 24,91 à
28,66 lb à 1,10 in)
Echappement:
127,4 à 146,4 N à
27,38 mm
(13,0 à 14,9 kg à
27,38 mm, 28,66 à
32,85 lb à 1,08 in)
3. Mesurer:
Inclinaison de ressort a
Hors spécifications → Rempla-
cer.
Limite d’inclinaison de
ressort:
Admission:
2,5˚/1,61 mm
(0,063 in)
Echappement:
2,5˚/1,65 mm
(0,065 in)
Poussoir de soupape
1. Contrôler:
Poussoir de soupape
Rayures/endommagements →
Remplacer les deux poussoirs
et la culasse.Muelle de la válvula
1. Medir:
Longitud libre del muelle de la
válvula a
Fuera de especificaciones →
Reemplazar.
2. Medir:
Tensión del muelle compri-
mido a
Fuera de especificaciones →
Reemplazar.
bLongitud montada
Longitud libre (muelle de
la válvula):
Admisión:
37,03 mm (1,46 in)
:
35,17 mm (1,38 in)
Escape:
37,68 mm (1,48 in)
:
35,79 mm (1,41 in)
Tensión del muelle com-
primido:
Admisión:
111,3 ~ 127,9 N a
27,87 mm
(11,3 ~ 13,0 kg a
27,87 mm, 24,91 ~
28,66 lb a 1,10 in)
Escape:
127,4 ~ 146,4 N a
27,38 mm
(13,0 ~ 14,9 kg a
27,38 mm, 28,66 ~
32,85 lb a 1,08 in)
3. Medir:
Inclinación del muelle a
Fuera de especificaciones →
Reemplazar.
Límite de inclinación del
muelle:
Admisión:
2,5˚/1,61 mm
(0,063 in)
Escape:
2,5˚/1,65 mm
(0,065 in)
Empujador de la válvula
1. Inspeccionar:
Empujador de la válvula
Arañazos/daños → Reemplazar
tanto los empujadores como la
culata.

4 - 40
ENGVALVES AND VALVE SPRINGS

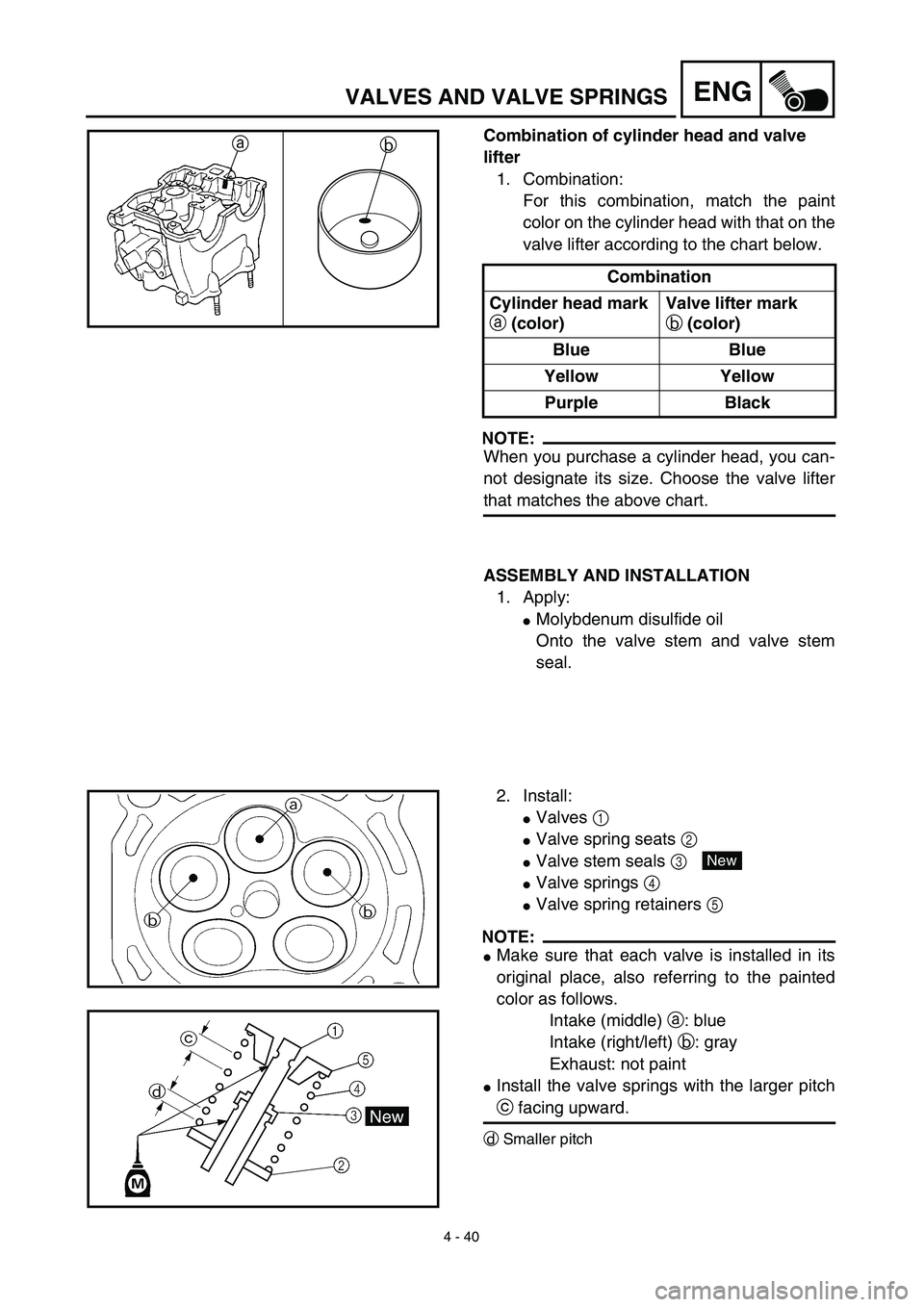

Combination of cylinder head and valve
lifter
1. Combination:
For this combination, match the paint
color on the cylinder head with that on the
valve lifter according to the chart below.
NOTE:
When you purchase a cylinder head, you can-
not designate its size. Choose the valve lifter
that matches the above chart.Combination
Cylinder head mark
a (color)Valve lifter mark
b (color)
Blue Blue
Yellow Yellow
Purple Black
ab
ASSEMBLY AND INSTALLATION
1. Apply:
Molybdenum disulfide oil
Onto the valve stem and valve stem
seal.
2. Install:
Valves 1
Valve spring seats 2
Valve stem seals 3
Valve springs 4
Valve spring retainers 5
NOTE:
Make sure that each valve is installed in its
original place, also referring to the painted
color as follows.
Intake (middle) a: blue
Intake (right/left) b: gray
Exhaust: not paint
Install the valve springs with the larger pitch
c facing upward.
dSmaller pitch
New
