ESP YAMAHA WR 450F 2004 Owner's Manual

GEN
INFO
MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
ARRANQUE Y RODAJE
HINWEIS:
Wenn der Motor beim Drücken des
Startschalters nicht anspringt, den
Schalter loslassen, einige Sekunden
warten, und erneut drücken. Jeder
Startversuch sollte so kurz wie mög-
lich gehalten werden, um die Batterie
zu schonen. Bei keinem Startver-
such den Motor länger als 10 Sekun-
den lang kurbeln. Wenn der Motor
sich mit dem Startermotor nicht star-
ten läßt, verwenden Sie den Kick-
starter.
WARNUNG
Wenn der Startermotor nicht
dreht, wenn der Startschalter
gedrückt wird, sofort zu drücken
aufhören und den Motor mit
Kickstarter starten, um Bela-
stung des Motors zu vermeiden.
Den Gasdrehgriff beim Kickstar-
ten nicht öffnen, um ein Rück-
schlagen des Kickstarters zu
vermeiden.
7. Den Kaltstarterknopf wieder in
die ursprüngliche Stellung zu-
rückschieben und den Motor
bei 3.000 bis 5.000 Umdre-
hungen 1 bis 2 Minuten lang
warmlaufen lassen.
HINWEIS:
Da dieser Vergaser mit einer Be-
schleunigerpumpe ausgestattet ist,
sollte der Motor beim Warmlaufen
nicht hochgedreht werden, um eine
zu starke Anreicherung des Ge-
mischs und ein Absterben des Mo-
tors zu vermeiden. Übrigens darf ein
Viertakter bedenkenlos bei konstan-
ter Drehzahl warmgelaufen werden.
ACHTUNG:
Den Motor nicht zu lange warm-
laufen lassen.
N.B.:
Si le moteur ne démarre pas avec le com-
mutateur de démarrage, relâcher le com-
mutateur, attendre quelques secondes et
ressayer. Chaque essai doit être bref,
sinon la batterie risque de s’user. Ne pas
essayer de mettre le moteur en marche
plus de 10 secondes chaque fois. Si le
moteur ne démarre pas, essayer avec le
kick.
AVERTISSEMENT
Si une pression du contacteur de
démarrage ne fait pas tourner le
démarreur, cesser immédiatement
d’appuyer dessus et démarrer le
moteur au kick pour éviter de sur-
charger le moteur.
Ne pas donner des gaz au moment
où l’on actionne le démarreur au
pied, car celui-ci risque de se relever
brutalement.
7. Refermer le starter en amenant le
bouton de démarrage à froid à sa
position d’origine, puis faire
tourner le moteur à 3.000 à
5.000 tr/mn pendant 1 à 2 minu-
tes.
N.B.:
Puisque ce modèle est équipé d’une
pompe d’accélération, le mélange air/
carburant devient trop riche et le moteur
risque de caler lorsque l’on emballe le
moteur (actionnement successif rapide
de l’accélérateur). A l’inverse d’un
moteur deux temps, ce modèle, comme
tous les quatre temps, peut tourner au
ralenti sans problème.
ATTENTION:
Ne pas laisser le moteur se réchauffer
trop longtemps.
NOTA:
Si el motor no arrancase presionando el
interruptor de arranque, suelte el inte-
rruptor, espere unos pocos segundos, y
después intente otra vez. Cada intento de
arranque deberá ser lo más corto posible
para no descargar la batería. No presione
el interruptor de arranque durante más de
10 segundos seguidos en ninguno de los
intentos. Si el interruptor no arrancase
con el motor de arranque, intente utili-
zando el arrancador de pedal.
ADVERTENCIA
Si el motor de arranque no girase al
presionar el interruptor de arran-
que, deje de presionarlo inmediata-
mente y arranque el motor con el
pedal de arranque para evitar for-
zar el motor.
No abra el acelerador mientras esté
pisando el arrancador de pedal. En
caso contrario, el arrancador de
pedal puede retroceder.
7. Coloque el pomo de arranque en
frío en su posición original y haga
funcionar el motor a 3.000 a
5.000 r/min durante 1 o 2 minu-
tos.
NOTA:
Debido a que este modelo está equipado
con una bomba de aceleración, si el
motor está acelerado (el acelerador
abierto y cerrado), la mezcla de aire y
combustible será demasiado rica y el
motor podría detenerse. Asimismo, a
diferencia de los motores de dos tiem-
pos, este modelo puede quedar inactivo.
ATENCION:
No caliente el motor durante un
periodo prolongado de tiempo.
1 - 16

GEN
INFO
MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
ARRANQUE Y RODAJE
STARTEN MIT WARMEM MOTOR
Zum Anlassen des warmen Motors
weder den Kaltstarterknopf drücken
noch den Gasdrehgriff öffnen, son-
dern lediglich den Heißstarterhebel
1 ziehen und den Kickstarter kräftig
durchtreten. Sobald der Motor star-
tet, den Heißstarterhebel freigeben,
um den Luftdurchlaß zu schließen.
Sobald der Motor anspringt, den
Heißstarterhebel loslassen, um den
Luftweg zu schließen.
Wiederanstarten nach einem Sturz
Den Heißstarterhebel ziehen und
den Motor starten. Sobald der Motor
anspringt, den Heißstarterhebel wie-
der loslassen, um den Luftweg zu
schließen.
Wenn der Motor nicht anspringt
Den Heißstarterhebel ganz heraus-
ziehen, und dabei gleichzeitig den
Kickstarter 10–20 Mal durchtreten,
um den Zylinder zu entleeren.
Anschließend den Motor wie oben
unter “Wiederanstarten nach einem
Sturz” anlassen.
* Den Gasdrehgriff vor dem Kickstarten betätigen.
ACHTUNG:
Der Motor darf während der Ein-
fahrzeit nicht zu stark bean-
sprucht werden. Darum sollten die
nachfolgenden Anweisungen
sorgfältig gelesen und genau be-
achtet werden.
Gas-
dreh-
griff
öffnen*Kaltstar-
terknopfHeiß-
starter-
hebel
Lufttemperatur unter
5 ˚C (41 ˚F)3–4 ×Ja nein
Lufttemperatur über
5 ˚C (41 ˚F)Nein Ja nein
Lufttemperatur zwi-
schen 5 ˚C (41 ˚F)
und 25 ˚C (77 ˚F)Nein Ja/nein nein
Lufttemperatur über
25 ˚C (77 ˚F)Nein nein nein
Motor nach langer Zeit
anlassenNein Ja nein
Warmen Motor anlassen Nein nein Ja
Motor nach einem Sturz
anlassenNein nein Ja
Kalten Motor anlassen
MISE EN MARCHE D’UN
MOTEUR CHAUD
Ne pas activer le bouton de démarrage à
froid ni l’accélérateur. Tirer le levier de
démarrage à chaud 1 et mettre le
moteur en marche en appuyant sur le
contacteur du démarreur en actionnant
avec force le démarreur au pied.
Dès que le moteur tourne, refermer le
passage de l’air en relâchant le levier de
démarrage à chaud.
Mise en marche du moteur après une
chute
Tirer le levier de démarrage à chaud et
mettre le moteur en marche. Dès que le
moteur tourne, refermer le passage de
l’air en relâchant le levier de démarrage
à chaud.
Le moteur ne se met pas en marche
Tirer complètement le levier de démar-
rage à chaud et tout en maintenant le
levier, actionner le démarreur au pied 10
à 20 fois afin de vider le cylindre.
Remettre ensuite le moteur en marche.
Se reporter à “Mise en marche du mow-
teur après une chute”.
* Donner des gaz avant d’actionner le démarreur au pied.
ATTENTION:
Dans un premier temps, observer la
procédure de rodage suivante afin
d’assurer le meilleur rendement et
d’éviter d’endommager le moteur.
Gaz
donnés*Bouton
de
démar-
rage à
froid Levier de
démar-
rage à
chaud
Température atmos-
phérique = 5 ˚C (41 ˚F)
maximum3 ou 4
foisOUI NON
Température atmos-
phérique = 5 ˚C (41 ˚F)
minimumAucun OUI NON
Température atmos-
phérique normale =
entre 5 ˚C (41 ˚F) et
25 ˚C (77 ˚F)AucunOUI/
NONNON
Température atmos-
phérique = 25 ˚C
(77 ˚F) minimumAucun NON NON
Mise en marche d’un
moteur presque froidAucun OUI NON
Mise en marche d’un
moteur chaudAucun NON OUI
Mise en marche après une
chuteAucun NON OUI
Mise en marche d’un moteur froid
ARRANQUE DE UN MOTOR EN
CALIENTE
No utilice el pomo de arranque en frío y
el acelerador. Presione la palanca de
arranque en caliente 1 y arranque el
motor presionando el interruptor de
arranque o pisando energéticamente el
arrancador de pedal con un recorrido
firme.
Tan pronto como arranque el motor,
suelte la palanca de arranque en caliente
para cerrar el conducto de aire.
Arranque del motor después de un
fallo
Presione la palanca de arranque en
caliente y arranque el motor.
Tan pronto como arranque el motor,
suelte la palanca de arranque en caliente
para cerrar el conducto de aire.
El motor no arranca
Tire completamente hacia fuera de la
palanca de arranque y, mientras sujeta la
palanca, pise el arrancador de pedal entre
10 y 20 veces para limpiar el motor.
A continuación, arranque nuevamente el
motor.
Consulte al apartado “Arranque del
motor después de un fallo”.
* Utilice la empuñadura del acelerador antes de arrancar con
el pedal.
ATENCION:
Observe los siguientes procedimientos
de rodaje durante el funcionamiento
inicial para asegurar un rendimiento
óptimo y evitar daños al motor.
Funciona-
miento de
la empu-
ñadura
del acele-
rador*Pomo de
arranque
en fríoPalanca
de arran-
que en
caliente
Temperatura del aire =
menos de 5 ˚C (41 ˚F)Abrir 3 o
4 vecesON OFF
Temperatura del aire =
más de 5 ˚C (41 ˚F)Ninguno ON OFF
Temperatura del aire
(temperatura normal) =
entre 5 ˚C (41 ˚F) y
25 ˚C (77 ˚F)Ninguno ON/OFF OFF
Temperatura del aire =
más de 25 ˚C (77 ˚F)Ninguno OFF OFF
Arranque del motor des-
pués de un periodo de
tiempo prolongadoNinguno ON OFF
Arranque de un motor
calienteNinguno OFF ON
Arranque del motor des-
pués de un falloNinguno OFF ON
Arranque del moter frío
1 - 17

GEN
INFO
EINFAHRVORSCHRIFTEN
1. Vor dem Anlassen des Motors
volltanken.
2. Die “ROUTINEKONTROLLE
VOR FAHRTBEGINN” ausfüh-
ren.
3. Den Motor anlassen und
warmlaufen lassen. Dabei die
Leerlaufdrehzahl überwachen
und die Funktion der Bedie-
nungselemente sowie des Mo-
torstoppschalters “ENGINE
STOP” prüfen. Innerhalb der
nächsten fünf Minuten den
Motor wieder anlassen und die
folgenden Schritte ausführen.
4. Die Maschine fünf bis acht Mi-
nuten lang bei mäßiger Gas-
drehgrifföffnung in den unte-
ren Gängen fahren.
5. Den Motorbetrieb etwa eine
Stunde lang bei 1/4 bis 1/2 ge-
öffnetem Gasdrehgriff (niedri-
ge bis mittlere Geschwindig-
keit) überprüfen.
6. Den Motor erneut anlassen
und den Motorbetrieb im ge-
samten Betriebsbereich über-
prüfen. Den Motor abschalten
und noch einmal anlassen und
die Maschine 10 bis 15 Minu-
ten betreiben. Danach ist die
Maschine für Rennen einsatz-
bereit.
ACHTUNG:
Nach dem Einfahren und vor
jedem Rennen die Schraubver-
bindungen gemäß der Tabelle
“ANZUGSMOMENTE KONTROL-
LIEREN” auf festen Sitz prüfen
und vorschriftsmäßig anziehen.
Nach der Erneuerung eines der
folgenden Teile muß die
Maschine erneut eingefahren
werden.
- ZYLINDER UND KURBEL-
WELLE
Etwa eine Stunde Einfahrzeit
- KOLBEN, KOLBENRINGE, VEN-
TILE, NOKKENWELLEN UND -
RÄDER:
Etwa 30 Minuten Einfahrzeit bei
oder unter Halbgas (Sorgfältig
den Motorbetriebüberprüfen.)
MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
ARRANQUE Y RODAJE
PROCEDURE DE RODAGE
1. Avant de mettre le moteur en
marche, faire le plein d’essence.
2. Effectuer les contrôles avant utili-
sation de la machine.
3. Lancer le moteur et le laisser se
réchauffer. Vérifier le régime de
ralenti, le fonctionnement des
commandes et l’efficacité du bou-
ton d’arrêt du moteur “ENGINE
STOP”. Remettre ensuite le
moteur en marche et vérifier son
fonctionnement dans les 5 minutes
maximum.
4. Piloter la machine sur les rapports
inférieurs et à régime modéré
durant les cinq à huit premières
minutes. S’arrêter et vérifier l’état
de la bougie; elle devrait donner
des indices de richesse durant le
rodage.
5. Vérifier le fonctionnement du
moteur en roulant pendant envi-
ron 1 heure à une ouverture des
gaz de 1/4 à 1/2 (petite à moyenne
vitesse.)
6. Remettre le moteur en marche et
vérifier son fonctionnement à
tous les régimes. Arrêter et véri-
fier la bougie. Relancer le moteur
et piloter la machine pendant 10 à
15 minutes supplémentaires. Elle
sera alors prête pour la course.
ATTENTION:
Après le rodage ou avant chaque
course, il faut vérifier toutes les fixa-
tions et serrages comme indiqué
dans “POINTS DE VERIFICA-
TION DE COUPLE DE SER-
RAGE”.
Serrer toutes ces fixations comme
requis.
Après avoir remplacé les pièces sui-
vantes, un nouveau rodage est
nécessaire.
CYLINDRE ET VILEBREQUIN:
Une heure environ de rodage est
nécessaire.
PISTONS, SEGMENTS, SOUPAPES,
ARBRES A CAMES:
Ces pièces nécessitent un rodage de
30 minutes environ à une ouverture
des gaz de maximum 1/2. Surveiller
attentivement l’état du moteur pen-
dant la marche.PROCEDIMIENTOS DE RODAJE
1. Antes de arrancar el motor, llene
el depósito de combustible.
2. Realice las comprobaciones en el
vehículo previas a la conducción.
3. Arranque y deje que se caliente el
motor. Compruebe la velocidad
de ralentí, el funcionamiento de
los controles y el botón de parada
del motor “ENGINE STOP”. A
continuación, arranque nueva-
mente el motor y compruebe su
funcionamiento durante 5 minu-
tos como máximo después de
haberlo arrancado.
4. Maneje el vehículo en las mar-
chas inferiores y modere las aber-
turas del acelerador durante cinco
u ocho minutos.
5. Compruebe cómo funciona el
motor cuando maneje la motoci-
cleta con el acelerador 1/4 a 1/2
abierto (velocidad baja a mode-
rada) durante una hora aproxima-
damente.
6. Arranque el motor otra vez y
compruebe el funcionamiento del
vehículo en toda su gama de fun-
cionamiento. Arranque el motor y
maneje el vehículo durante otros
10 a 15 minutos. El vehículo ya
está preparado para la carrera.
ATENCION:
Después del rodaje o antes de cada
carrera, debe comprobar en todo el
vehículo la existencia de acopla-
mientos y remaches flojos así como
“TORSIONES-PUNTOS DE COM-
PROBACIÓN”.
En caso necesario, apriete todos los
remaches.
Cuando haya sustituido cualquiera
de las siguientes piezas, éstas deben
ser sometidas al rodaje.
CILINDRO Y CIGÜEÑAL:
Es necesario realizar aproximada-
mente una hora de conducción de
rodaje.
PISTÓN, ANILLO, VÁLVULAS,
ÁRBOLES DE LEVAS Y ENGRA-
NAJES:
Estas piezas requieren alrededor de
30 minutos de funcionamiento de
rodaje con el acelerador a la mitad o
inferior. Observe el estado del
motor cuidadosamente durante el
funcionamiento del mismo.
1 - 18

GEN
INFO
NOTA:
Para más información sobre la torsión de apriete,
consulte el apartado “ESPECIFICACIONES DE
MANTENIMIENTO” del CAPÍTULO 2.
PUNTOS DE COMPROBACIÓN DE LA TORSIÓN
PUNTOS DE COMPROBACIÓN DE LA TORSIÓN
Construcción del bastidor
Asiento y depósito combinado
Sistema de escape
Montura del motor
Dirección Del eje de la dirección
al manillar
Suspensión Delantera Del eje de la dirección a
la horquilla delantera
Trasera El tipo de conexión
Trasera Instalación del
amortiguador
Trasera Instalación del
brazo oscilante
Rueda Instalación de la ruedaDelantera
Trasera
FrenoDelantera
Trasera
Sistema de combustible
Sistema de lubricación Del bastidor al bastidor trasero
Del depósito de combustible al bastidor
Del silenciador al bastidor trasero
Del bastidor al motor
De la ménsula del motor al motor
De la ménsula del motor al bastidor
Del eje de la dirección al bastidor
Del eje de la dirección a la tija superior del
manillar
De la tija superior del manillar al manillar
De la horquilla delantera a la tija superior
del manillar
De la horquilla delantera a la ménsula inferior
Conjunto de conexiones
De la conexión al bastidor
De la conexión al amortiguador
De la conexión al brazo oscilante
Del amortiguador al bastidor
Apriete del eje de giro
Apriete del eje delantero
Apriete del soporte del eje
Apriete del eje trasero
De la rueda al piñón
De la pinza de freno a la horquilla delantera
Del disco de freno a la rueda
Apriete del perno de unión
Del cilindro principal al manillar
Apriete del purgador de aire
Del pedal de freno al bastidor
Del disco de freno a la rueda
Apriete del perno de unión
Del cilindro principal al bastidor
Apriete del purgador de aire
Del depósito de combustible al grifo de
combustible
Apriete de la abrazadera del tubo de aceite
1 - 19

GEN
INFO
NETTOYAGE ET RANGEMENT
REINIGUNG UND STILLEGUNG
LIMPIEZA Y ALMACENAMIENTO
REINIGUNG UND STILLE-
GUNG
REINIGUNG
Eine regelmäßige, gründliche
Wäsche sorgt nicht nur für gutes
Aussehen, sondern verbessert auch
das allgemeine Betriebsverhalten,
reduziert Verschleiß und bewirkt
somit eine längere Lebensdauer und
besseren Werterhalt.
1. Vor der Wäsche eine Plastik-
tüte über die Schalldämpfer-
öffnung stülpen und mit einem
Gummiband sichern, damit
kein Wasser eindringen kann.
2. Bei stark veröltem Motor mit ei-
nem Pinsel Kaltreiniger auftra-
gen. Jedoch keinen Kaltreiniger
auf Antriebskette, Kettenräder
und Radachsen bringen.
3. Schmutz und Kaltreiniger mit ei-
nem Wasserschlauch gründlich
abspülen. Dabei den Wasser-
druck möglichst gering halten.
ACHTUNG:
Durch zu hohen Wasserdruck kön-
nen Wasser und Verunreinigun-
gen in Radlager, Teleskopgabel,
Schwingenlager, Bremsen, Getrie-
bedichtungen und elektrische
Komponenten eindringen. Viele
teure Reparaturen sind die Folge
falscher Anwendung von Hoch-
druckreinigern (Dampfstrahler),
wie sie z. B. bei Münzwaschanla-
gen zu finden sind.
4. Nach dem Abspülen des gro-
ben Schmutzes alle Oberflä-
chen mit warmem Wasser und
einem milden Reinigungsmit-
tel abwaschen. Schwer zu-
gängliche Stellen lassen sich
am besten mit einer alten
Zahnbürste oder einer Fla-
schenbürste reinigen.
5. Unmittelbar danach das Fahr-
zeug mit sauberem Wasser
abspülen und mit einem
Waschleder, sauberen Tuch
oder weichen, saugfähigen
Lappen abtrocknen.
6. Die Kette trocknen und sofort
schmieren, um Korrosion zu
verhindern.
7. Die Sitzbank mit einem Reini-
ger für Vinylpolster abwischen,
damit der Bezug geschmeidig
und glänzend bleibt.
NETTOYAGE ET RANGE-
MENT
NETTOYAGE
Un nettoyage fréquent de la machine
améliorera son aspect, maintiendra ses
bonnes performances et augmentera la
durée de service de bon nombre de ses
composants.
1. Avant de laver la moto, boucher
la sortie du pot d’échappement
pour éviter toute pénétration
d’eau. Un sachet en plastique
retenu par un élastique fera
l’affaire.
2. Si le moteur est fortement
encrassé, appliquer un peu de
dégraissant au pinceau. Eviter
tout contact avec la chaîne, ses
pignons et les axes de roue.
3. Rincer la boue et le dégraissant
avec un tuyau d’arrosage, en utili-
sant juste la pression suffisante.
ATTENTION:
Une pression excessive risque de pro-
voquer des infiltrations d’eau dans les
roulements des roues, la fourche
avant, des freins et les joints de la
transmission. Noter que bien des notes
de réparation onéreuses ont résulté de
l’emploi abusif des vaporisateurs de
détergent à haute pression, tels que
ceux qui équipent les laveries automa-
tiques de voitures.
4. Après avoir chassé la majeure
partie de la boue, laver toutes les
surfaces avec de l’eau chaude et
un détergent neutre. Utiliser une
vieille brosse à dents pour attein-
dre les endroits difficiles d’accès.
5. Rincer immédiatement l’engin
avec de l’eau propre et sécher
toutes les surfaces avec un chif-
fon doux.
6. Immédiatement après le lavage,
éliminer l’excès d’eau de la
chaîne avec des mouchoirs en
papier et lubrifier la chaîne pour
éviter qu’elle ne rouille.
7. Nettoyer la selle avec un produit
pour meubles rembourrés pour
que sa housse reste souple et
brillante.
LIMPIEZA Y ALMACE-
NAMIENTO
LIMPIEZA
La frecuente limpieza de su vehículo
intensificará su aspecto, manteniendo un
rendimiento general óptimo y exten-
diendo la duración de muchos de sus
componentes.
1. Antes de lavar el vehículo, tape el
extremo del tubo de escape para
evitar que penetre agua. Puede
utilizar una bolsa de plástico
sujeta por una goma.
2. Si el motor está engrasado en
exceso, aplique con un pincel un
desengrasante. No aplique el des-
engrasante a la cadena, a los piño-
nes o a los ejes de la rueda.
3. Aclare la suciedad y el desengra-
sante con una manguera; utilice
únicamente la presión necesaria
para realizar este trabajo.
ATENCION:
Una presión excesiva puede provocar
filtraciones y contaminación en los
cojinetes de la rueda, las horquillas
delanteras, los frenos y los retenes de
la caja de cambios. Una aplicación de
detergente a una presión alta inade-
cuada puede originar reparaciones
costosas como las que se producen en
los túneles de lavado automático.
4. Después de haber limpiado la
mayor parte de la suciedad, lim-
pie todas las superficies con agua
templada y detergente suave. Uti-
lice un cepillo de dientes viejo
para limpiar las zonas poco acce-
sibles.
5. Aclare inmediatamente el vehí-
culo con agua limpia y seque
todas las superficies con una toa-
lla o un paño suave.
6. Inmediatamente después de lavar
el vehículo, extraiga el exceso de
agua de la cadena con un papel de
cocina y engrase la cadena para
evitar que se oxide.
7. Limpie el asiento con un limpia-
dor de tapicería vinílico para
mantenerlo flexible y brillante.
1 - 20

GEN
INFO
NETTOYAGE ET RANGEMENT
REINIGUNG UND STILLEGUNG
LIMPIEZA Y ALMACENAMIENTO
8. Lack- und Chromflächen kön-
nen mit Autowachs poliert
werden. Kombinierte Reiniger
und Polituren sind zu vermei-
den, da sie oft Scheuermittel
enthalten, die den Lack auf
Tank und Verkleidungsteilen
beschädigen würden.
9. Nach der Wäsche den Motor an-
lassen und warmlaufen lassen.
STILLEGUNG
Vor einer mehr als zweimonatigen
Stillegung sollten einige Schutzvor-
kehrungen getroffen werden, um
Schäden zu verhindern. Das Fahr-
zeug zuerst gründlich reinigen und
dann folgendermaßen zur Stillegung
vorbereiten:
1. Kraftstofftank, Kraftstoffleitun-
gen und Vergaser-Schwim-
merkammer entleeren.
2. Die Zündkerze herausschrau-
ben, ungefähr einen Teelöffel
Motoröl in die Kerzenbohrung
geben und die Zündkerze wie-
der hineinschrauben. Bei ge-
drücktem Motorstoppschalter
den Kickstarter mehrmals
durchtreten, um das Öl in der
Zylinderlaufbuchse zu vertei-
len.
3. Die Antriebskette lösen,
gründlich reinigen und dann
schmieren. Die Kette wieder
montieren oder in einem am
Rahmen befestigten Plastik-
beutel aufbewahren.
4. Alle Seilzüge ölen.
5. Das Fahrzeug ganz aufbok-
ken, um beide Räder vom Bo-
den abzuheben.
6. Eine Plastiktüte über die
Schalldämpferöffnung stül-
pen, um Eindringen von
Feuchtigkeit zu verhindern.
7. Bei Lagerung in extrem feuch-
ter oder salzhaltiger Luft auf
alle Metalloberflächen einen
dünnen Ölfilm auftragen. Je-
doch niemals Gummiteile oder
den Sitzbankbezug einölen.
HINWEIS:
Anfallende Reparaturen vor der Still-
legung ausführen. 8. Un encaustique pour automobile
peut être appliqué sur toutes les
surfaces peintes et chromées. Evi-
ter les liquides de nettoyage à
encaustique, car ils contiennent
de l’abrasif.
9. Les opérations ci-dessus termi-
nées, lancer le moteur et le laisser
tourner pendant quelques minu-
tes.
RANGEMENT
Si l’on remise la machine pour 60 jours
ou plus, il faut prendre des mesures de
conservation pour éviter sa détérioration.
Après un nettoyage soigné, préparer la
machine de la manière suivante:
1. Vider le réservoir, les conduites
d’essence et la cuve du carbura-
teur.
2. Déposer la bougie, verser une
cuillère à soupe d’huile moteur
SAE 10W-30 dans le trou de bou-
gie, et la remettre en place.
Coupe-circuit à la position arrêt,
donner plusieurs coups de pédale
pour enduire le cylindre d’huile.
3. Déposer la chaîne, la nettoyer soi-
gneusement au dissolvant et
lubrifier. Remonter la chaîne ou
la ranger dans un sachet plastique
fermé fixé au cadre.
4. Lubrifier tous les câbles de com-
mande.
5. Mettre le cadre sur plots pour
soulever les roues du sol.
6. Fixer un sachet plastique sur la
sortie du pot d’échappement pour
éviter l’introduction d’humidité.
7. Si la machine est placée dans une
atmosphère humide ou marine,
enduire toutes les surfaces métal-
liques nues d’une fine couche
d’huile. Ne pas appliquer d’huile
sur les parties en caoutchouc ou
sur la selle.
N.B.:
Avant de ranger la machine, effectuer
toutes les réparations en souffrance.8. Puede aplicar cera de automotor a
todas las superficies pintadas o
cromadas. Evite la combinación
de limpiadores y ceras ya que
contienen sustancias abrasivas.
9. Después de completar el procedi-
miento, arranque el motor y
déjelo unos minutos en ralentí.
ALMACENAMIENTO
Si necesita guardar el vehículo durante
60 días o más, debe tomar algunas medi-
das preventivas para evitar que se dete-
riore. Después de limpiar a fondo el
vehículo, prepárelo para el almacena-
miento tal y como se indica a continua-
ción:
1. Drene el depósito de combustible,
las líneas de combustible y la
cubeta del flotador del carbura-
dor.
2. Extraiga la bujía, vierta una
cucharada de aceite de motor
SAE 10W-30 en el orificio de la
bujía y vuelva a colocar la bujía.
Con el interruptor de parada del
motor pulsado hacia adentro,
mueva el motor varias veces para
cubrir las paredes del cilindro con
aceite.
3. Extraiga la cadena de la caja de
cambios, límpiela a fondo con
disolvente y engrásela. Vuelva a
montar la cadena o guárdela en
una bolsa de plástico atada al bas-
tidor.
4. Engrase todos los cables de con-
trol.
5. Bloquee el bastidor para elevar
las ruedas del suelo.
6. Ate una bolsa de plástico alrede-
dor de la salida del tubo de escape
para evitar que penetre humedad.
7. Si va a guardar el vehículo en un
ambiente húmedo o salino, cubra
toda la superficie de metal
expuesta con una capa fina de
aceite. No aplique aceite a las pie-
zas de goma o a la cubierta del
asiento.
NOTA:
Realice cualquier reparación necesaria
antes de guardar el vehículo.
1 - 21

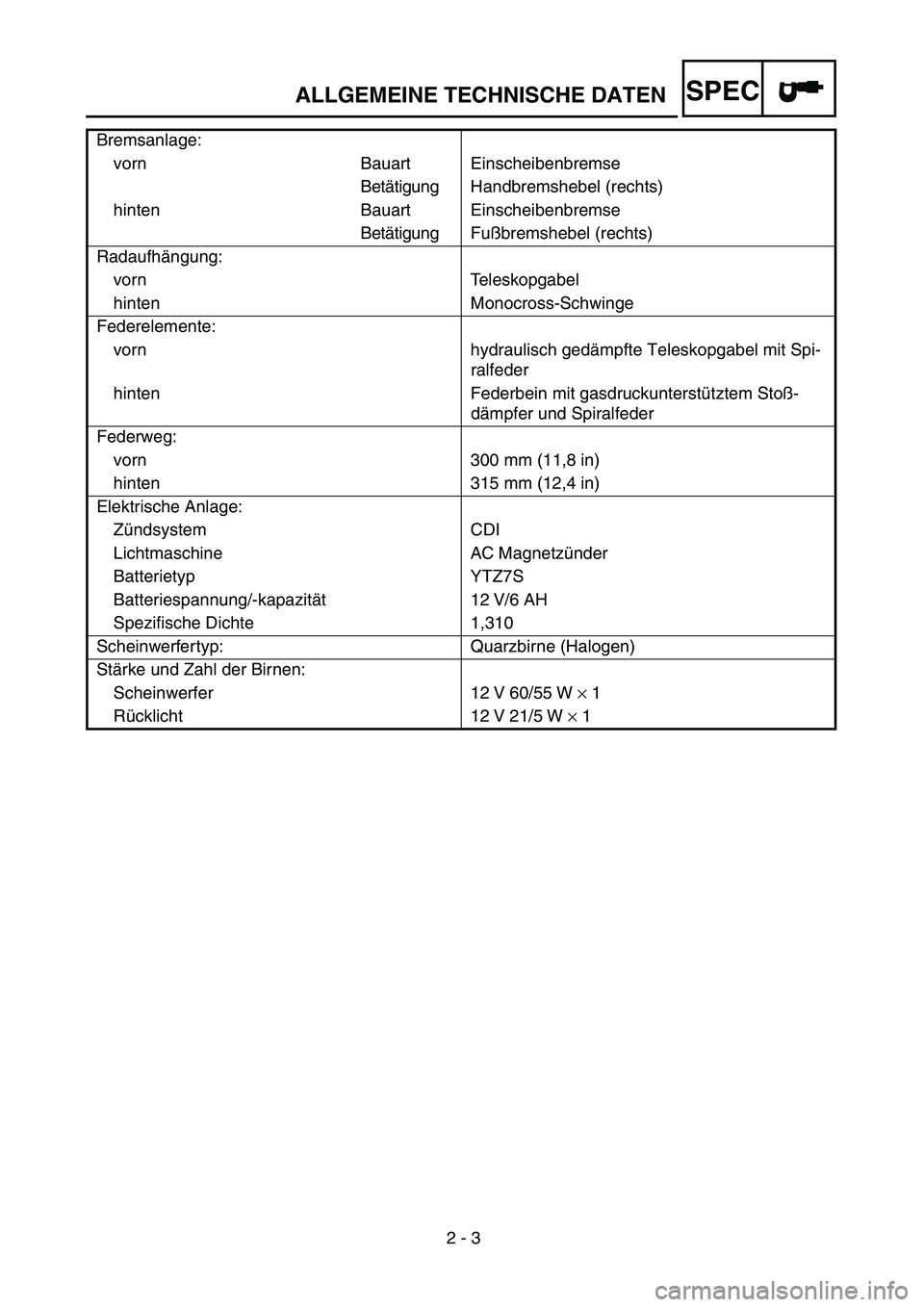

2 - 3
ALLGEMEINE TECHNISCHE DATEN
SPEC

Bremsanlage:
vorn Bauart Einscheibenbremse
Betätigung Handbremshebel (rechts)
hinten Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung:
vorn Teleskopgabel
hinten Monocross-Schwinge
Federelemente:
vorn hydraulisch gedämpfte Teleskopgabel mit Spi-
ralfeder
hinten Federbein mit gasdruckunterstütztem Stoß-
dämpfer und Spiralfeder
Federweg:
vorn 300 mm (11,8 in)
hinten 315 mm (12,4 in)
Elektrische Anlage:
Zündsystem CDI
Lichtmaschine AC Magnetzünder
Batterietyp YTZ7S
Batteriespannung/-kapazität 12 V/6 AH
Spezifische Dichte 1,310
Scheinwerfertyp: Quarzbirne (Halogen)
Stärke und Zahl der Birnen:
Scheinwerfer 12 V 60/55 W
×
1
Rücklicht 12 V 21/5 W
×
1

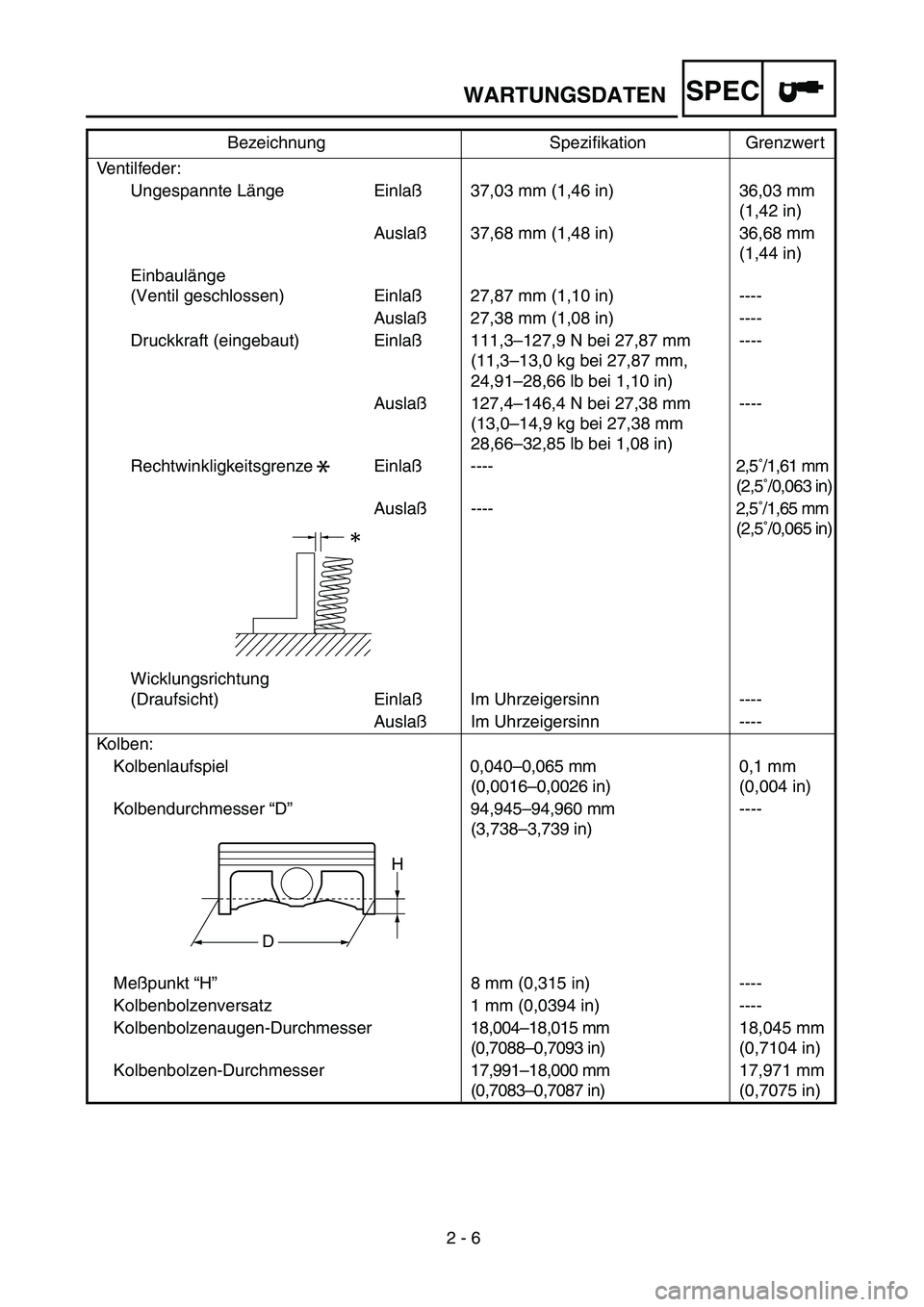

2 - 6
WARTUNGSDATEN
SPEC

Ventilfeder:
Ungespannte Länge Einlaß37,03 mm (1,46 in) 36,03 mm
(1,42 in)
Auslaß37,68 mm (1,48 in) 36,68 mm
(1,44 in)
Einbaulänge
(Ventil geschlossen) Einlaß27,87 mm (1,10 in) ----
Auslaß27,38 mm (1,08 in) ----
Druckkraft (eingebaut) Einlaß111,3–127,9 N bei 27,87 mm
(11,3–13,0 kg bei 27,87 mm,
24,91–28,66 lb bei 1,10 in)----
Auslaß127,4–146,4 N bei 27,38 mm
(13,0–14,9 kg bei 27,38 mm
28,66–32,85 lb bei 1,08 in)----
Rechtwinkligkeitsgrenze Einlaß---- 2,5˚/1,61 mm
(2,5˚/0,063 in)
Auslaß---- 2,5˚/1,65 mm
(2,5˚/0,065 in)
Wicklungsrichtung
(Draufsicht) EinlaßIm Uhrzeigersinn ----
AuslaßIm Uhrzeigersinn ----
Kolben:
Kolbenlaufspiel 0,040–0,065 mm
(0,0016–0,0026 in)0,1 mm
(0,004 in)
Kolbendurchmesser “D”94,945–94,960 mm
(3,738–3,739 in)----
Meßpunkt “H”8 mm (0,315 in) ----
Kolbenbolzenversatz 1 mm (0,0394 in) ----
Kolbenbolzenaugen-Durchmesser18,004–18,015 mm
(0,7088–0,7093 in)18,045 mm
(0,7104 in)
Kolbenbolzen-Durchmesser17,991–18,000 mm
(0,7083–0,7087 in)17,971 mm
(0,7075 in) Bezeichnung Spezifikation Grenzwert
*
H
D

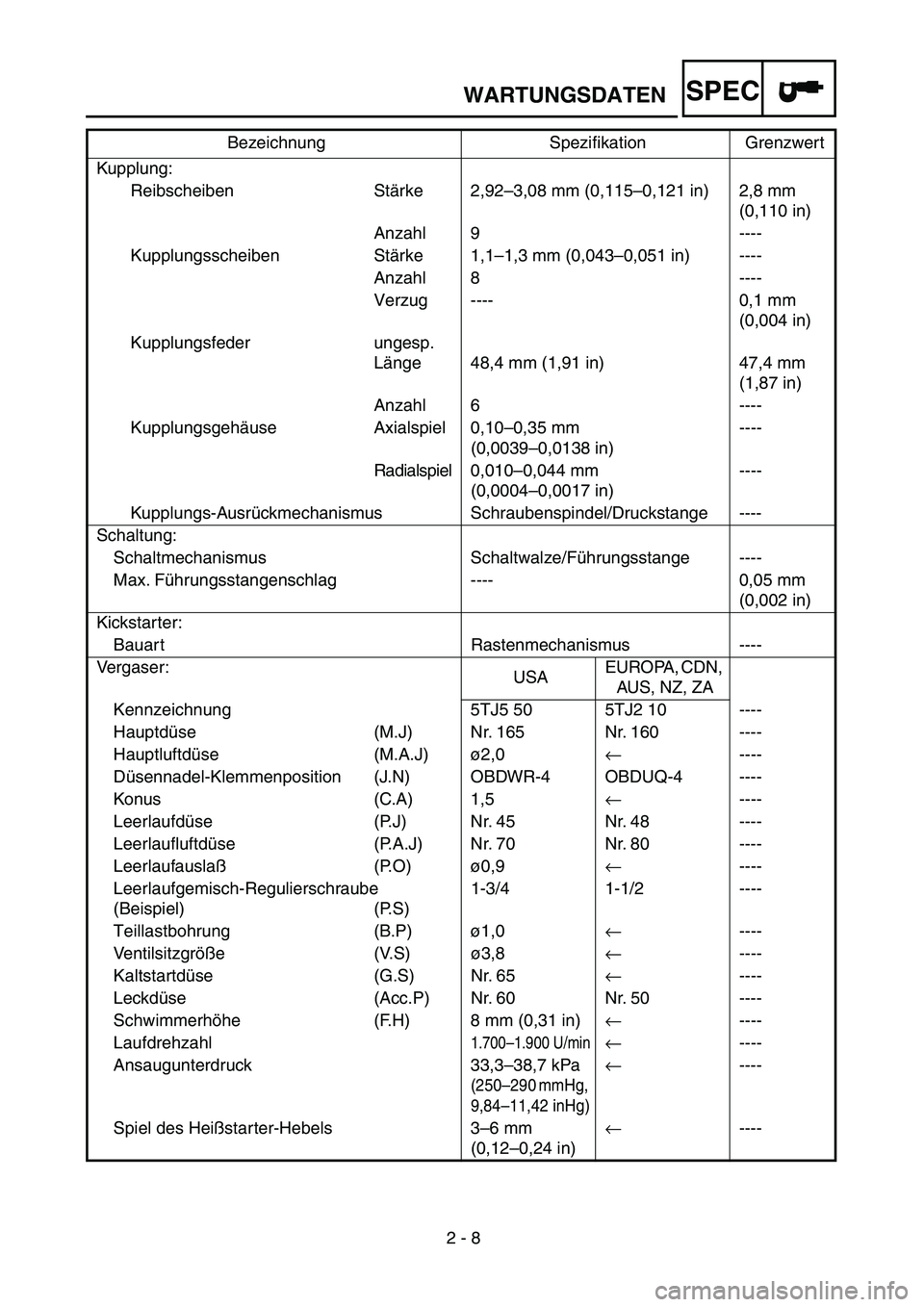

2 - 8
WARTUNGSDATEN
SPEC

Kupplung:
Reibscheiben Stärke 2,92–3,08 mm (0,115–0,121 in) 2,8 mm
(0,110 in)
Anzahl 9 ----
Kupplungsscheiben Stärke 1,1–1,3 mm (0,043–0,051 in) ----
Anzahl 8 ----
Verzug ---- 0,1 mm
(0,004 in)
Kupplungsfeder ungesp.
Länge 48,4 mm (1,91 in) 47,4 mm
(1,87 in)
Anzahl 6 ----
Kupplungsgehäuse Axialspiel 0,10–0,35 mm
(0,0039–0,0138 in)----
Radialspiel0,010–0,044 mm
(0,0004–0,0017 in)----
Kupplungs-Ausrückmechanismus Schraubenspindel/Druckstange ----
Schaltung:
Schaltmechanismus Schaltwalze/Führungsstange ----
Max. Führungsstangenschlag ---- 0,05 mm
(0,002 in)
Kickstarter:
Bauart Rastenmechanismus ----
Vergaser:
USAEUROPA, CDN,
AUS, NZ, ZA
Kennzeichnung 5TJ5 50 5TJ2 10 ----
Hauptdüse (M.J) Nr. 165 Nr. 160 ----
Hauptluftdüse (M.A.J)ø2,0
←
----
Düsennadel-Klemmenposition (J.N) OBDWR-4 OBDUQ-4 ----
Konus (C.A) 1,5
←
----
Leerlaufdüse (P.J) Nr. 45 Nr. 48 ----
Leerlaufluftdüse (P.A.J) Nr. 70 Nr. 80 ----
Leerlaufauslaß(P.O)ø0,9
←
----
Leerlaufgemisch-Regulierschraube
(Beispiel) (P.S)1-3/4 1-1/2 ----
Teillastbohrung (B.P)ø1,0
←
----
Ventilsitzgröße(V.S)ø3,8
←
----
Kaltstartdüse (G.S) Nr. 65
←
----
Leckdüse (Acc.P) Nr. 60 Nr. 50 ----
Schwimmerhöhe (F.H) 8 mm (0,31 in)
←
----
Laufdrehzahl
1.700–1.900 U/min

←
----
Ansaugunterdruck 33,3–38,7 kPa
(250–290 mmHg,
9,84–11,42 inHg)

←
----
Spiel des Heißstarter-Hebels 3–6 mm
(0,12–0,24 in)
←
---- Bezeichnung Spezifikation Grenzwert

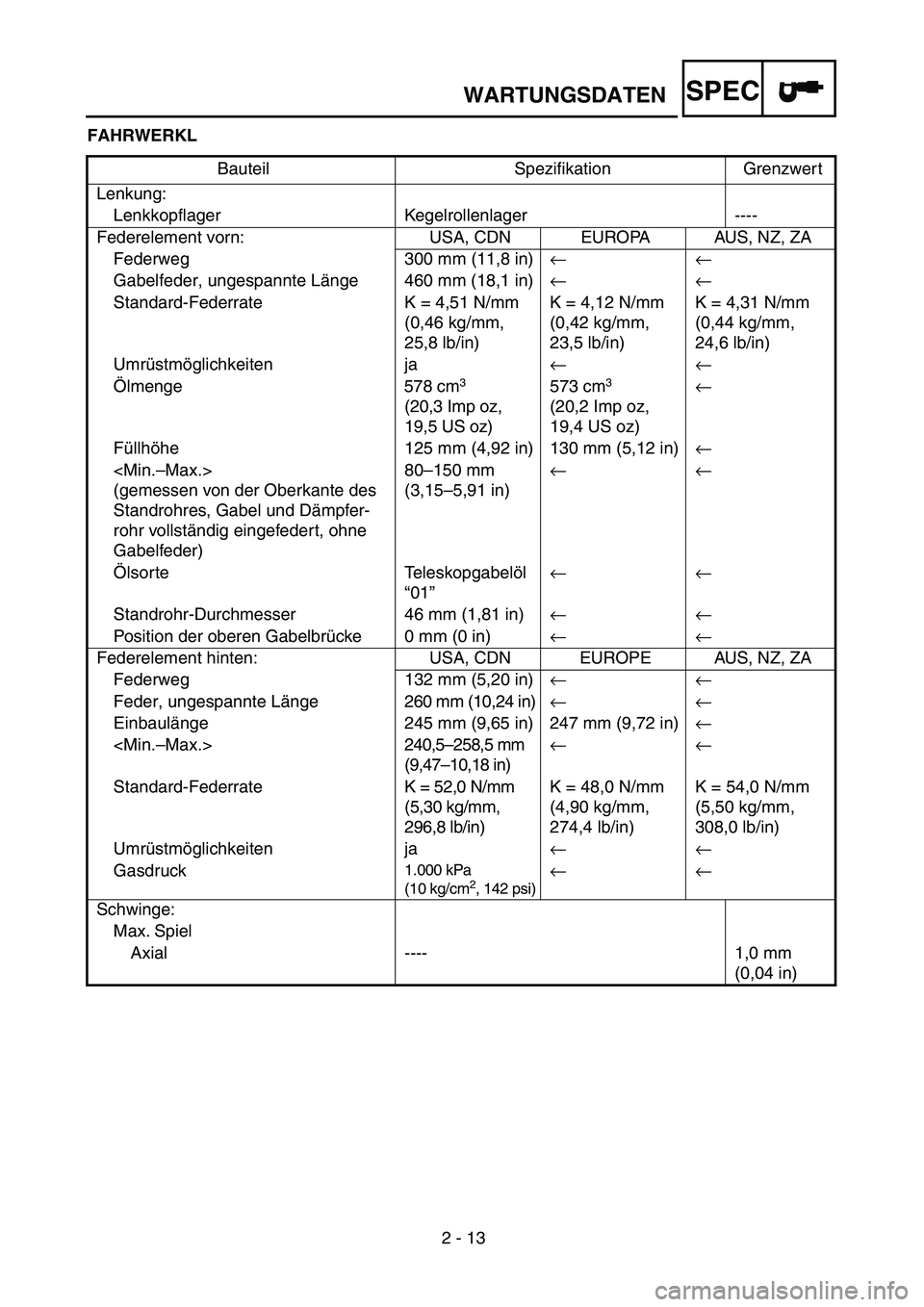

2 - 13
WARTUNGSDATENSPEC
FAHRWERKL
Bauteil Spezifikation Grenzwert
Lenkung:
Lenkkopflager Kegelrollenlager ----
Federelement vorn: USA, CDN EUROPA AUS, NZ, ZA
Federweg 300 mm (11,8 in)←←
Gabelfeder, ungespannte Länge 460 mm (18,1 in)←←
Standard-Federrate K = 4,51 N/mm
(0,46 kg/mm,
25,8 lb/in)K = 4,12 N/mm
(0,42 kg/mm,
23,5 lb/in)K = 4,31 N/mm
(0,44 kg/mm,
24,6 lb/in)
Umrüstmöglichkeiten ja←←
Ölmenge 578 cm
3
(20,3 Imp oz,
19,5 US oz)573 cm3
(20,2 Imp oz,
19,4 US oz) ←
Füllhöhe 125 mm (4,92 in) 130 mm (5,12 in)←

(gemessen von der Oberkante des
Standrohres, Gabel und Dämpfer-
rohr vollständig eingefedert, ohne
Gabelfeder)80–150 mm
(3,15–5,91 in)←←
Ölsorte Teleskopgabelöl
“01”←←
Standrohr-Durchmesser 46 mm (1,81 in)←←
Position der oberen Gabelbrücke 0 mm (0 in)←←
Federelement hinten: USA, CDN EUROPE AUS, NZ, ZA
Federweg 132 mm (5,20 in)←←
Feder, ungespannte Länge 260 mm (10,24 in)←←
Einbaulänge 245 mm (9,65 in) 247 mm (9,72 in)←
240,5–258,5 mm
(9,47–10,18 in)←←
Standard-Federrate K = 52,0 N/mm
(5,30 kg/mm,
296,8 lb/in)K = 48,0 N/mm
(4,90 kg/mm,
274,4 lb/in)K = 54,0 N/mm
(5,50 kg/mm,
308,0 lb/in)
Umrüstmöglichkeiten ja←←
Gasdruck
1.000 kPa
(10 kg/cm2, 142 psi)
←←
Schwinge:
Max. Spiel
Axial ---- 1,0 mm
(0,04 in)
