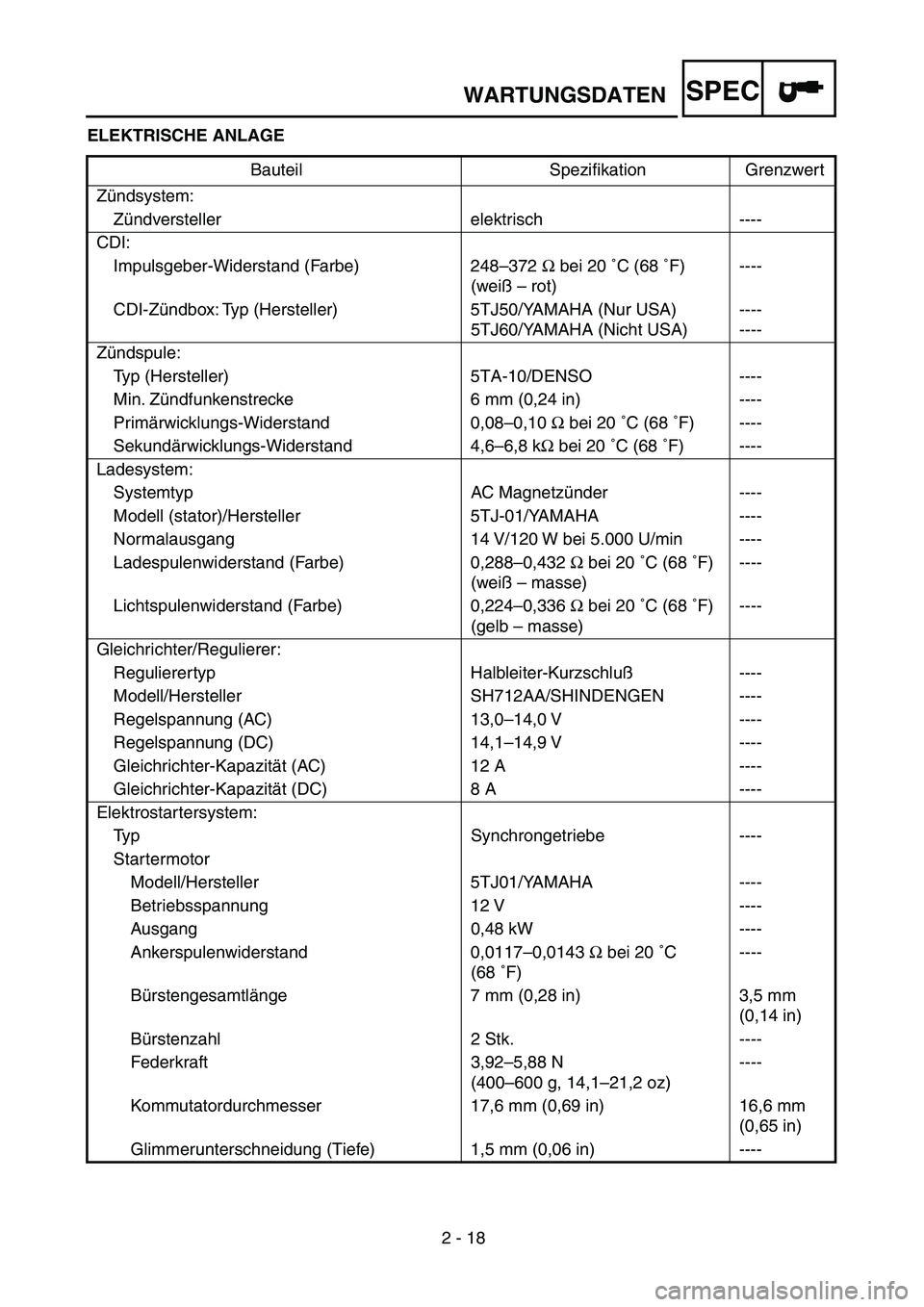

2 - 18
WARTUNGSDATENSPEC
ELEKTRISCHE ANLAGE
Bauteil Spezifikation Grenzwert
Zündsystem:
Zündversteller elektrisch ----
CDI:
Impulsgeber-Widerstand (Farbe) 248–372 Ω bei 20 ˚C (68 ˚F)
(weiß – rot)----
CDI-Zündbox: Typ (Hersteller) 5TJ50/YAMAHA (Nur USA)
5TJ60/YAMAHA (Nicht USA)----
----
Zündspule:
Typ (Hersteller) 5TA-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0,24 in) ----
Primärwicklungs-Widerstand 0,08–0,10 Ω bei 20 ˚C (68 ˚F) ----
Sekundärwicklungs-Widerstand 4,6–6,8 kΩ bei 20 ˚C (68 ˚F) ----
Ladesystem:
Systemtyp AC Magnetzünder ----
Modell (stator)/Hersteller 5TJ-01/YAMAHA ----
Normalausgang 14 V/120 W bei 5.000 U/min ----
Ladespulenwiderstand (Farbe) 0,288–0,432 Ω bei 20 ˚C (68 ˚F)
(weiß – masse)----
Lichtspulenwiderstand (Farbe) 0,224–0,336 Ω bei 20 ˚C (68 ˚F)
(gelb – masse)----
Gleichrichter/Regulierer:
Regulierertyp Halbleiter-Kurzschluß----
Modell/Hersteller SH712AA/SHINDENGEN ----
Regelspannung (AC) 13,0–14,0 V ----
Regelspannung (DC) 14,1–14,9 V ----
Gleichrichter-Kapazität (AC) 12 A ----
Gleichrichter-Kapazität (DC) 8 A ----
Elektrostartersystem:
Typ Synchrongetriebe ----
Startermotor
Modell/Hersteller 5TJ01/YAMAHA ----
Betriebsspannung 12 V ----
Ausgang 0,48 kW ----
Ankerspulenwiderstand 0,0117–0,0143 Ω bei 20 ˚C
(68 ˚F)----
Bürstengesamtlänge 7 mm (0,28 in) 3,5 mm
(0,14 in)
Bürstenzahl 2 Stk. ----
Federkraft 3,92–5,88 N
(400–600 g, 14,1–21,2 oz)----
Kommutatordurchmesser 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Glimmerunterschneidung (Tiefe) 1,5 mm (0,06 in) ----

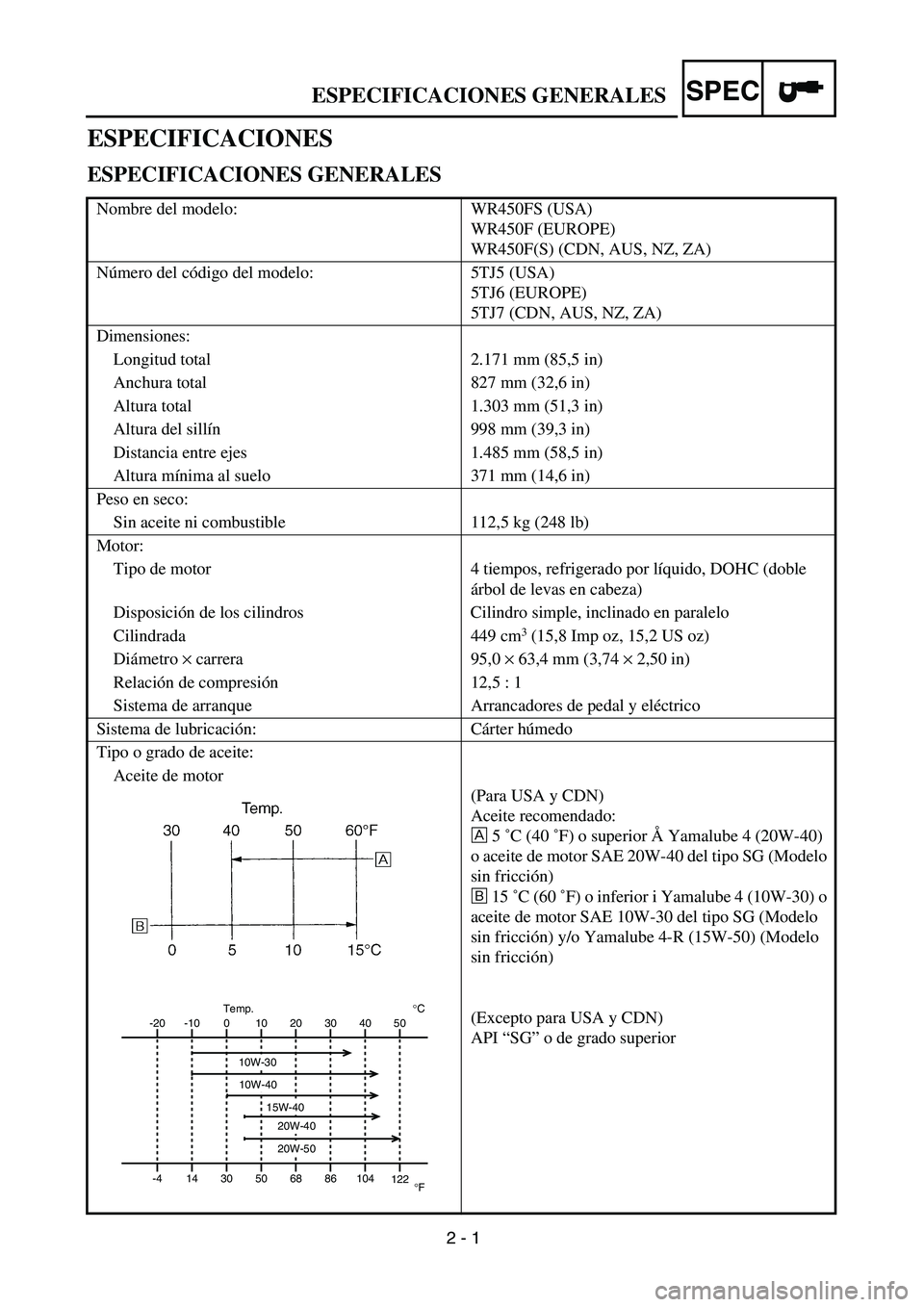

2 - 1
SPEC

ESPECIFICACIONES GENERALES
ESPECIFICACIONES
ESPECIFICACIONES GENERALES
Nombre del modelo: WR450FS (USA)
WR450F (EUROPE)
WR450F(S) (CDN, AUS, NZ, ZA)
Número del código del modelo: 5TJ5 (USA)
5TJ6 (EUROPE)
5TJ7 (CDN, AUS, NZ, ZA)
Dimensiones:
Longitud total 2.171 mm (85,5 in)
Anchura total 827 mm (32,6 in)
Altura total 1.303 mm (51,3 in)
Altura del sillín 998 mm (39,3 in)
Distancia entre ejes 1.485 mm (58,5 in)
Altura mínima al suelo 371 mm (14,6 in)
Peso en seco:
Sin aceite ni combustible 112,5 kg (248 lb)
Motor:
Tipo de motor 4 tiempos, refrigerado por líquido, DOHC (doble
árbol de levas en cabeza)
Disposición de los cilindros Cilindro simple, inclinado en paralelo
Cilindrada 449 cm
3

(15,8 Imp oz, 15,2 US oz)
Diámetro
×
carrera 95,0
×
63,4 mm (3,74
×
2,50 in)
Relación de compresión 12,5 : 1
Sistema de arranque Arrancadores de pedal y eléctrico
Sistema de lubricación: Cárter húmedo
Tipo o grado de aceite:
Aceite de motor
(Para USA y CDN)
Aceite recomendado:
Å
5 ˚C (40 ˚F) o superior Å Yamalube 4 (20W-40)
o aceite de motor SAE 20W-40 del tipo SG (Modelo
sin fricción)
ı
15 ˚C (60 ˚F) o inferior i Yamalube 4 (10W-30) o
aceite de motor SAE 10W-30 del tipo SG (Modelo
sin fricción) y/o Yamalube 4-R (15W-50) (Modelo
sin fricción)
(Excepto para USA y CDN)
API “SG” o de grado superior
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40

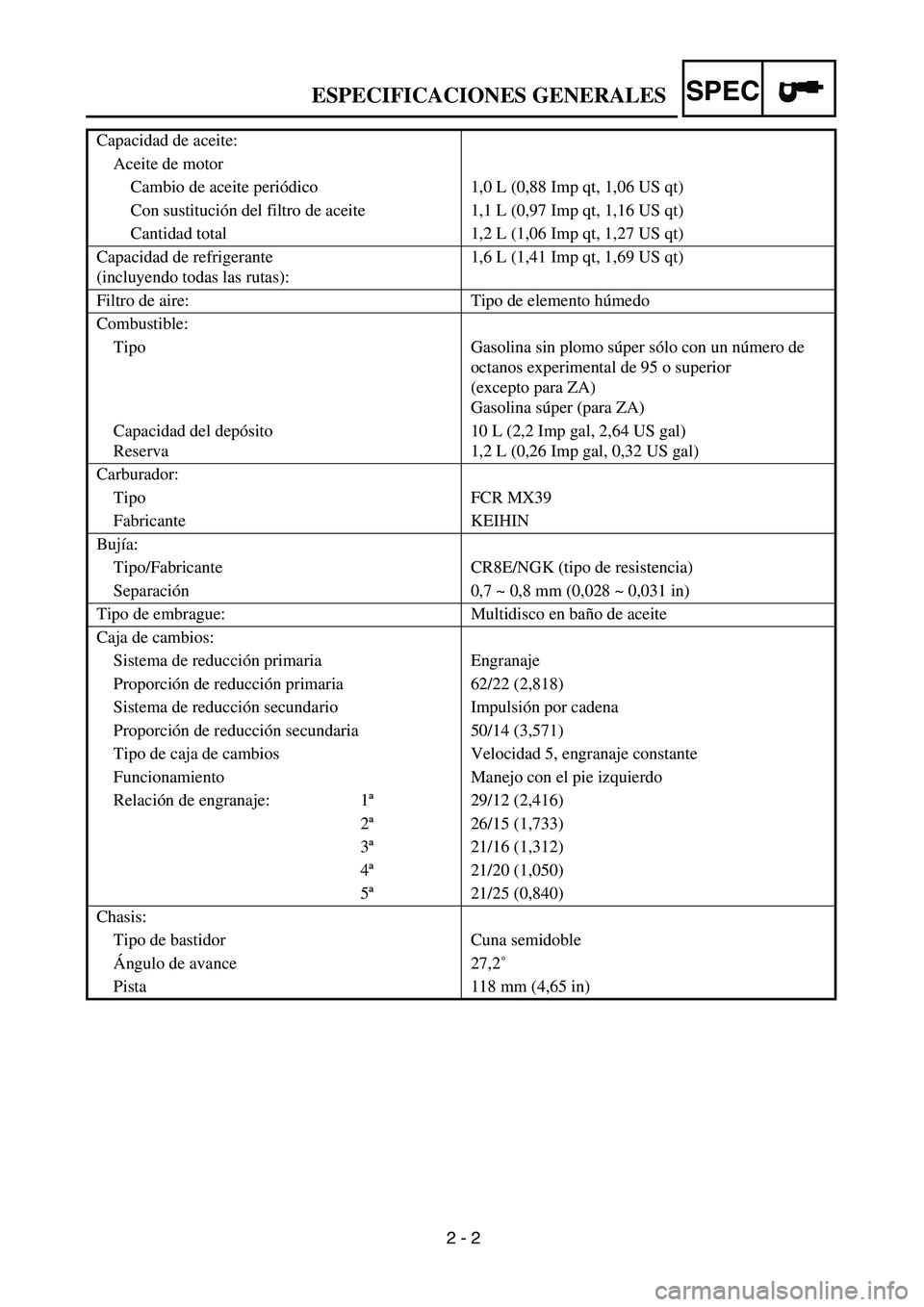

2 - 2
SPEC

ESPECIFICACIONES GENERALES
Capacidad de aceite:
Aceite de motor
Cambio de aceite periódico 1,0 L (0,88 Imp qt, 1,06 US qt)
Con sustitución del filtro de aceite 1,1 L (0,97 Imp qt, 1,16 US qt)
Cantidad total 1,2 L (1,06 Imp qt, 1,27 US qt)
Capacidad de refrigerante
(incluyendo todas las rutas):1,6 L (1,41 Imp qt, 1,69 US qt)
Filtro de aire: Tipo de elemento húmedo
Combustible:
Tipo Gasolina sin plomo súper sólo con un número de
octanos experimental de 95 o superior
(excepto para ZA)
Gasolina súper (para ZA)
Capacidad del depósito
Reserva10 L (2,2 Imp gal, 2,64 US gal)
1,2 L (0,26 Imp gal, 0,32 US gal)
Carburador:
Tipo FCR MX39
Fabricante KEIHIN
Bujía:
Tipo/Fabricante CR8E/NGK (tipo de resistencia)
Separación 0,7 ~ 0,8 mm (0,028 ~ 0,031 in)
Tipo de embrague: Multidisco en baño de aceite
Caja de cambios:
Sistema de reducción primaria Engranaje
Proporción de reducción primaria 62/22 (2,818)
Sistema de reducción secundario Impulsión por cadena
Proporción de reducción secundaria 50/14 (3,571)
Tipo de caja de cambios Velocidad 5, engranaje constante
Funcionamiento Manejo con el pie izquierdo
Relación de engranaje: 1ª29/12 (2,416)
2ª26/15 (1,733)
3ª21/16 (1,312)
4ª21/20 (1,050)
5ª21/25 (0,840)
Chasis:
Tipo de bastidor Cuna semidoble
Ángulo de avance 27,2˚
Pista 118 mm (4,65 in)

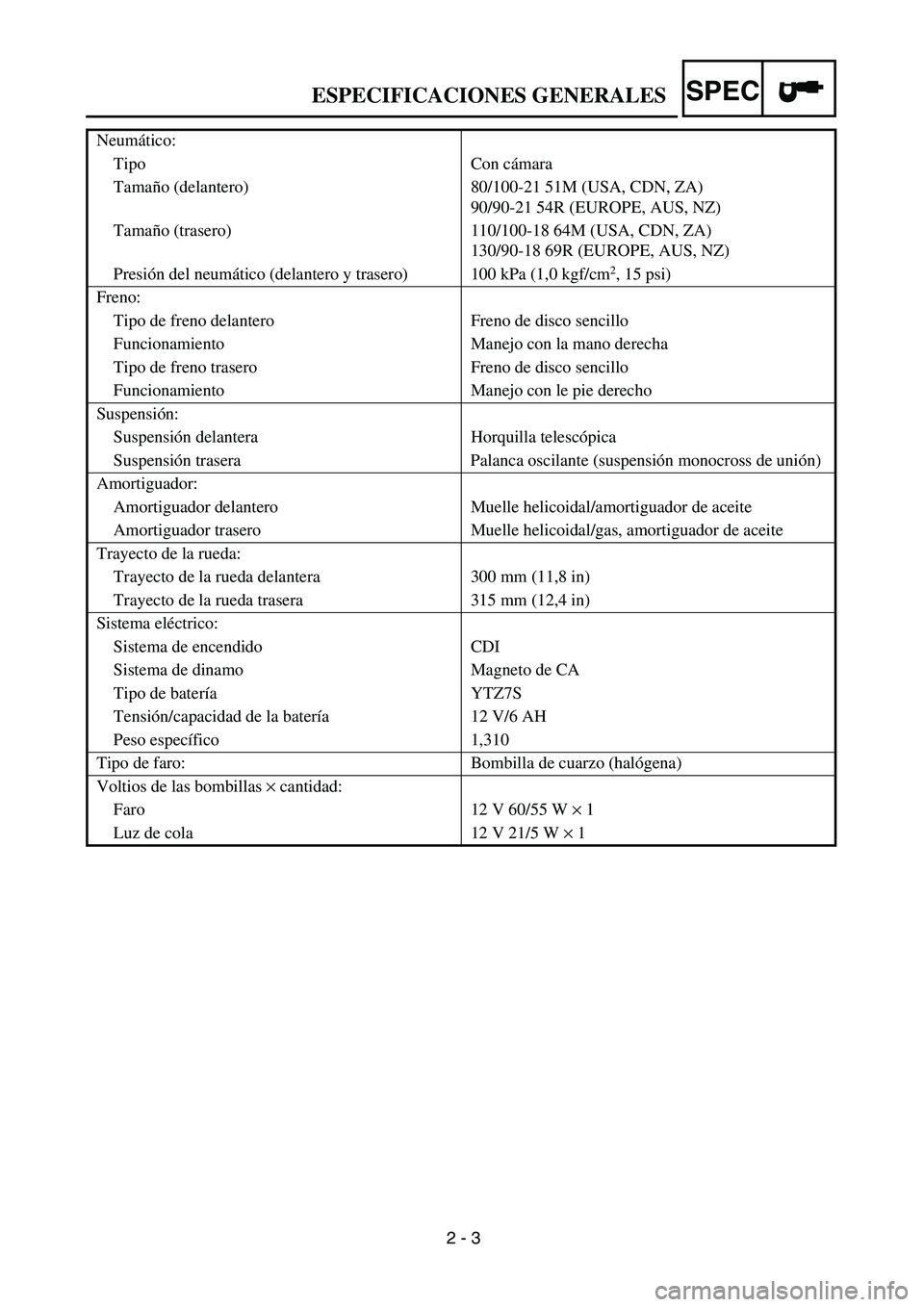

2 - 3
SPEC

ESPECIFICACIONES GENERALES
Neumático:
Tipo Con cámara
Tamaño (delantero) 80/100-21 51M (USA, CDN, ZA)
90/90-21 54R (EUROPE, AUS, NZ)
Tamaño (trasero) 110/100-18 64M (USA, CDN, ZA)
130/90-18 69R (EUROPE, AUS, NZ)
Presión del neumático (delantero y trasero) 100 kPa (1,0 kgf/cm
2

, 15 psi)
Freno:
Tipo de freno delantero Freno de disco sencillo
Funcionamiento Manejo con la mano derecha
Tipo de freno trasero Freno de disco sencillo
Funcionamiento Manejo con le pie derecho
Suspensión:
Suspensión delantera Horquilla telescópica
Suspensión trasera Palanca oscilante (suspensión monocross de unión)
Amortiguador:
Amortiguador delantero Muelle helicoidal/amortiguador de aceite
Amortiguador trasero Muelle helicoidal/gas, amortiguador de aceite
Trayecto de la rueda:
Trayecto de la rueda delantera 300 mm (11,8 in)
Trayecto de la rueda trasera 315 mm (12,4 in)
Sistema eléctrico:
Sistema de encendido CDI
Sistema de dinamo Magneto de CA
Tipo de batería YTZ7S
Tensión/capacidad de la batería 12 V/6 AH
Peso específico 1,310
Tipo de faro: Bombilla de cuarzo (halógena)
Voltios de las bombillas
×
cantidad:
Faro 12 V 60/55 W
×
1
Luz de cola 12 V 21/5 W
×
1

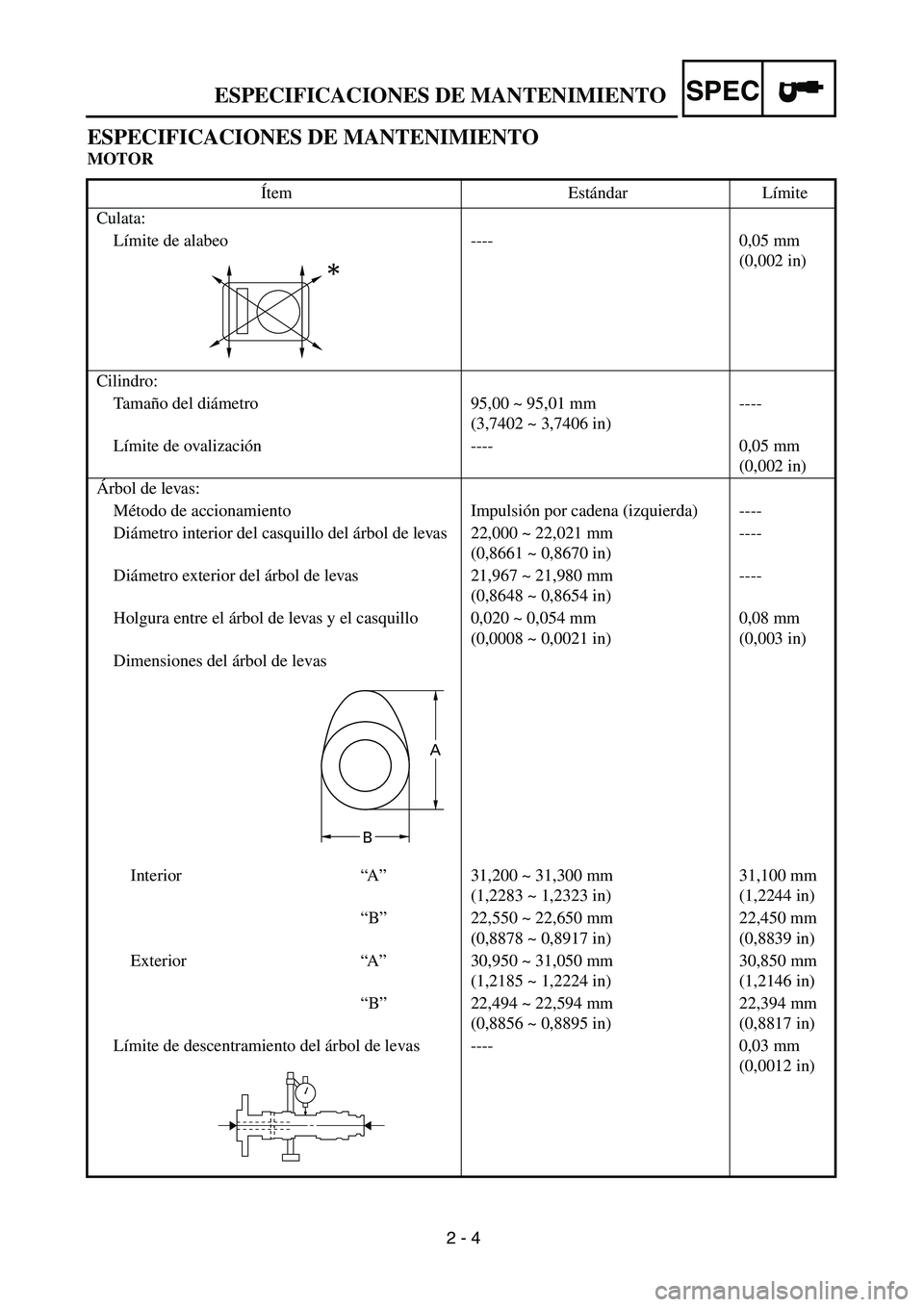

2 - 4
SPEC

ESPECIFICACIONES DE MANTENIMIENTO
ESPECIFICACIONES DE MANTENIMIENTO
MOTOR
Ítem Estándar Límite
Culata:
Límite de alabeo ---- 0,05 mm
(0,002 in)
Cilindro:
Ta m año del diámetro 95,00 ~ 95,01 mm
(3,7402 ~ 3,7406 in)----
Límite de ovalización ---- 0,05 mm
(0,002 in)
Árbol de levas:
Método de accionamiento Impulsión por cadena (izquierda) ----
Diámetro interior del casquillo del árbol de levas 22,000 ~ 22,021 mm
(0,8661 ~ 0,8670 in)----
Diámetro exterior del árbol de levas 21,967 ~ 21,980 mm
(0,8648 ~ 0,8654 in)----
Holgura entre el árbol de levas y el casquillo 0,020 ~ 0,054 mm
(0,0008 ~ 0,0021 in)0,08 mm
(0,003 in)
Dimensiones del árbol de levas
Interior“A”31,200 ~ 31,300 mm
(1,2283 ~ 1,2323 in)31,100 mm
(1,2244 in)
“B”22,550 ~ 22,650 mm
(0,8878 ~ 0,8917 in)22,450 mm
(0,8839 in)
Exterior“A”30,950 ~ 31,050 mm
(1,2185 ~ 1,2224 in)30,850 mm
(1,2146 in)
“B”22,494 ~ 22,594 mm
(0,8856 ~ 0,8895 in)22,394 mm
(0,8817 in)
Límite de descentramiento del árbol de levas ---- 0,03 mm
(0,0012 in)
A
B

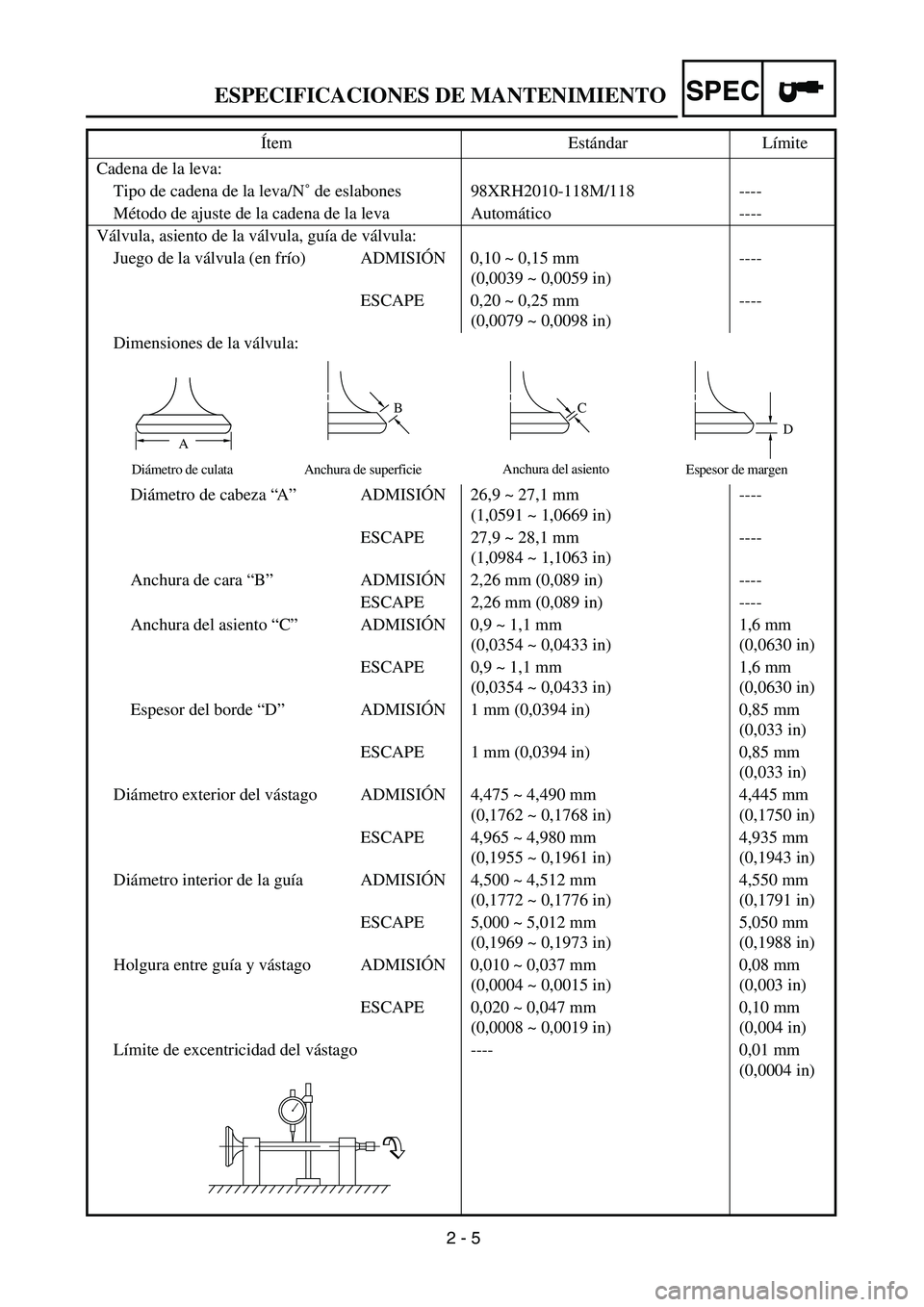

2 - 5
SPEC

ESPECIFICACIONES DE MANTENIMIENTO
Cadena de la leva:
Tipo de cadena de la leva/N˚ de eslabones 98XRH2010-118M/118 ----
Método de ajuste de la cadena de la leva Automático ----
Válvula, asiento de la válvula, guía de válvula:
Juego de la válvula (en frío) ADMISIÓN 0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)----
ESCAPE 0,20 ~ 0,25 mm
(0,0079 ~ 0,0098 in)----
Dimensiones de la válvula:
Diámetro de cabeza “A”ADMISIÓN 26,9 ~ 27,1 mm
(1,0591 ~ 1,0669 in)----
ESCAPE 27,9 ~ 28,1 mm
(1,0984 ~ 1,1063 in)----
Anchura de cara “B”ADMISIÓN 2,26 mm (0,089 in) ----
ESCAPE 2,26 mm (0,089 in) ----
Anchura del asiento “C”ADMISIÓN 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
ESCAPE 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Espesor del borde “D”ADMISIÓN 1 mm (0,0394 in) 0,85 mm
(0,033 in)
ESCAPE 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Diámetro exterior del vástago ADMISIÓN 4,475 ~ 4,490 mm
(0,1762 ~ 0,1768 in)4,445 mm
(0,1750 in)
ESCAPE 4,965 ~ 4,980 mm
(0,1955 ~ 0,1961 in)4,935 mm
(0,1943 in)
Diámetro interior de la guía ADMISIÓN 4,500 ~ 4,512 mm
(0,1772 ~ 0,1776 in)4,550 mm
(0,1791 in)
ESCAPE 5,000 ~ 5,012 mm
(0,1969 ~ 0,1973 in)5,050 mm
(0,1988 in)
Holgura entre guía y vástago ADMISIÓN 0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)0,08 mm
(0,003 in)
ESCAPE 0,020 ~ 0,047 mm
(0,0008 ~ 0,0019 in)0,10 mm
(0,004 in)
Límite de excentricidad del vástago ---- 0,01 mm
(0,0004 in) Ítem Estándar Límite
A
Diámetro de culata
B
Anchura de superficie C
Anchura del asiento
D
Espesor de margen

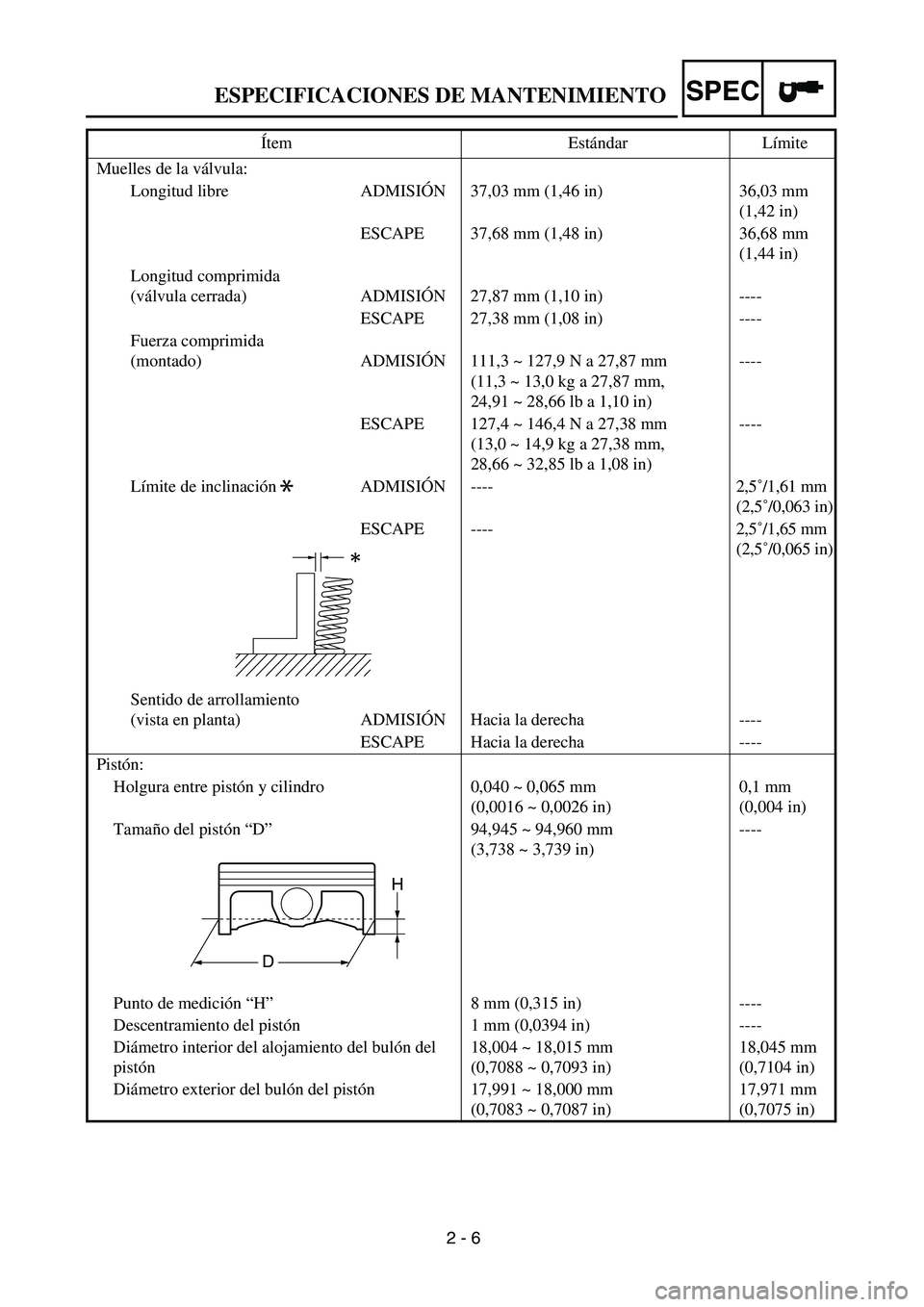

2 - 6
SPEC

ESPECIFICACIONES DE MANTENIMIENTO
Muelles de la válvula:
Longitud libre ADMISIÓN 37,03 mm (1,46 in) 36,03 mm
(1,42 in)
ESCAPE 37,68 mm (1,48 in) 36,68 mm
(1,44 in)
Longitud comprimida
(válvula cerrada) ADMISIÓN 27,87 mm (1,10 in) ----
ESCAPE 27,38 mm (1,08 in) ----
Fuerza comprimida
(montado) ADMISIÓN 111,3 ~ 127,9 N a 27,87 mm
(11,3 ~ 13,0 kg a 27,87 mm,
24,91 ~ 28,66 lb a 1,10 in)----
ESCAPE 127,4 ~ 146,4 N a 27,38 mm
(13,0 ~ 14,9 kg a 27,38 mm,
28,66 ~ 32,85 lb a 1,08 in)----
Límite de inclinación ADMISIÓN ---- 2,5˚/1,61 mm
(2,5˚/0,063 in)
ESCAPE ---- 2,5˚/1,65 mm
(2,5˚/0,065 in)
Sentido de arrollamiento
(vista en planta) ADMISIÓN Hacia la derecha ----
ESCAPE Hacia la derecha ----
Pistón:
Holgura entre pistón y cilindro 0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)0,1 mm
(0,004 in)
Tamaño del pistón “D”94,945 ~ 94,960 mm
(3,738 ~ 3,739 in)----
Punto de medición “H”8 mm (0,315 in) ----
Descentramiento del pistón 1 mm (0,0394 in) ----
Diámetro interior del alojamiento del bulón del
pistón 18,004 ~ 18,015 mm
(0,7088 ~ 0,7093 in)18,045 mm
(0,7104 in)
Diámetro exterior del bulón del pistón 17,991 ~ 18,000 mm
(0,7083 ~ 0,7087 in)17,971 mm
(0,7075 in) Ítem Estándar Límite
*
H
D

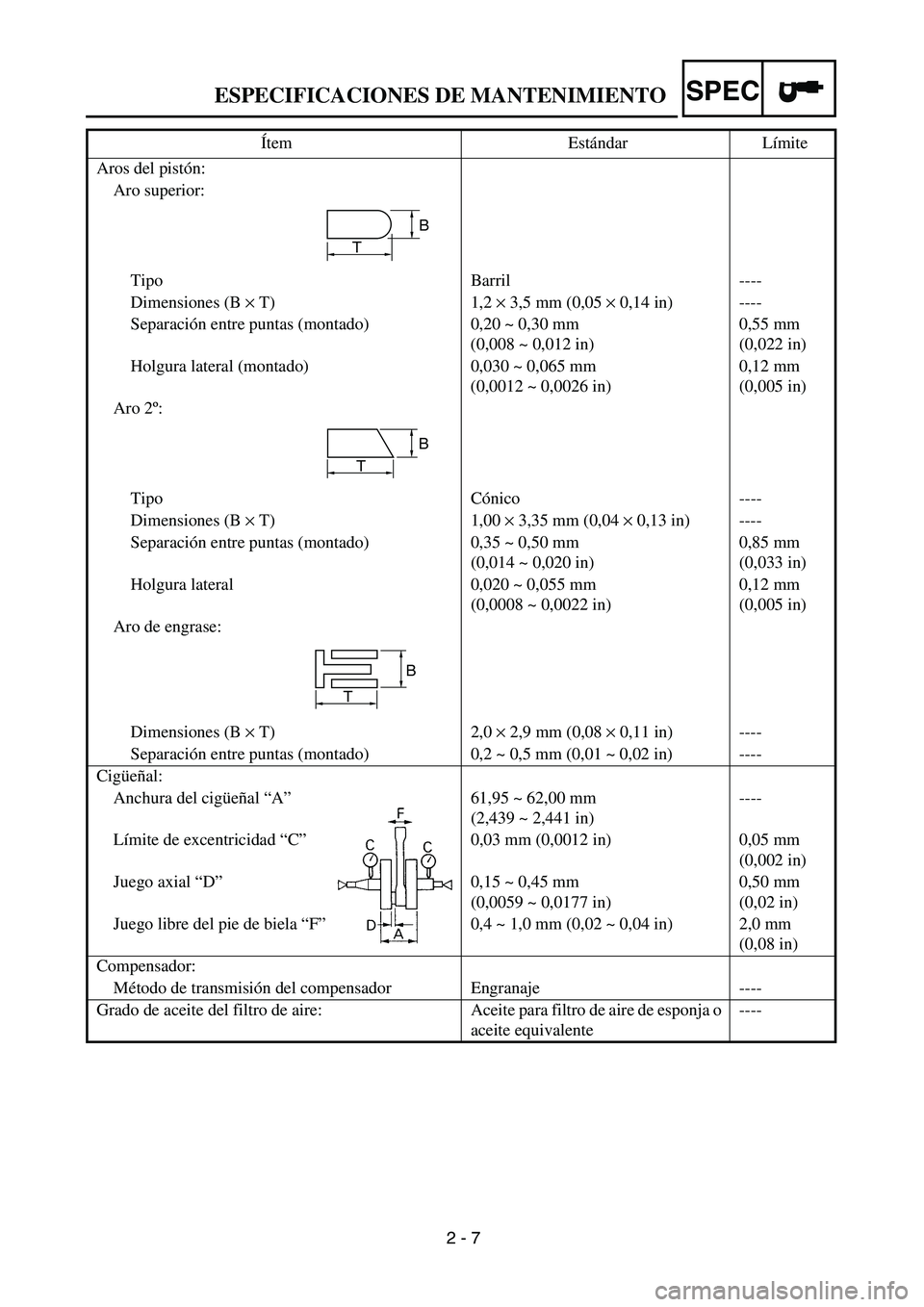

2 - 7
SPEC

ESPECIFICACIONES DE MANTENIMIENTO
Aros del pistón:
Aro superior:
Tipo Barril ----
Dimensiones (B
×
T) 1,2
×
3,5 mm (0,05
×
0,14 in) ----
Separación entre puntas (montado) 0,20 ~ 0,30 mm
(0,008 ~ 0,012 in)0,55 mm
(0,022 in)
Holgura lateral (montado) 0,030 ~ 0,065 mm
(0,0012 ~ 0,0026 in)0,12 mm
(0,005 in)
Aro 2º:
Tipo Cónico ----
Dimensiones (B
×
T) 1,00
×
3,35 mm (0,04
×
0,13 in) ----
Separación entre puntas (montado) 0,35 ~ 0,50 mm
(0,014 ~ 0,020 in)0,85 mm
(0,033 in)
Holgura lateral 0,020 ~ 0,055 mm
(0,0008 ~ 0,0022 in)0,12 mm
(0,005 in)
Aro de engrase:
Dimensiones (B
×
T) 2,0
×
2,9 mm (0,08
×
0,11 in) ----
Separación entre puntas (montado) 0,2 ~ 0,5 mm (0,01 ~ 0,02 in) ----
Cigüeñal:
Anchura del cigüeñal “A”61,95 ~ 62,00 mm
(2,439 ~ 2,441 in)----
Límite de excentricidad “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Juego axial “D”0,15 ~ 0,45 mm
(0,0059 ~ 0,0177 in)0,50 mm
(0,02 in)
Juego libre del pie de biela “F”0,4 ~ 1,0 mm (0,02 ~ 0,04 in) 2,0 mm
(0,08 in)
Compensador:
Método de transmisión del compensador Engranaje ----
Grado de aceite del filtro de aire: Aceite para filtro de aire de esponja o
aceite equivalente---- Ítem Estándar Límite
T
B
B
T
B
T

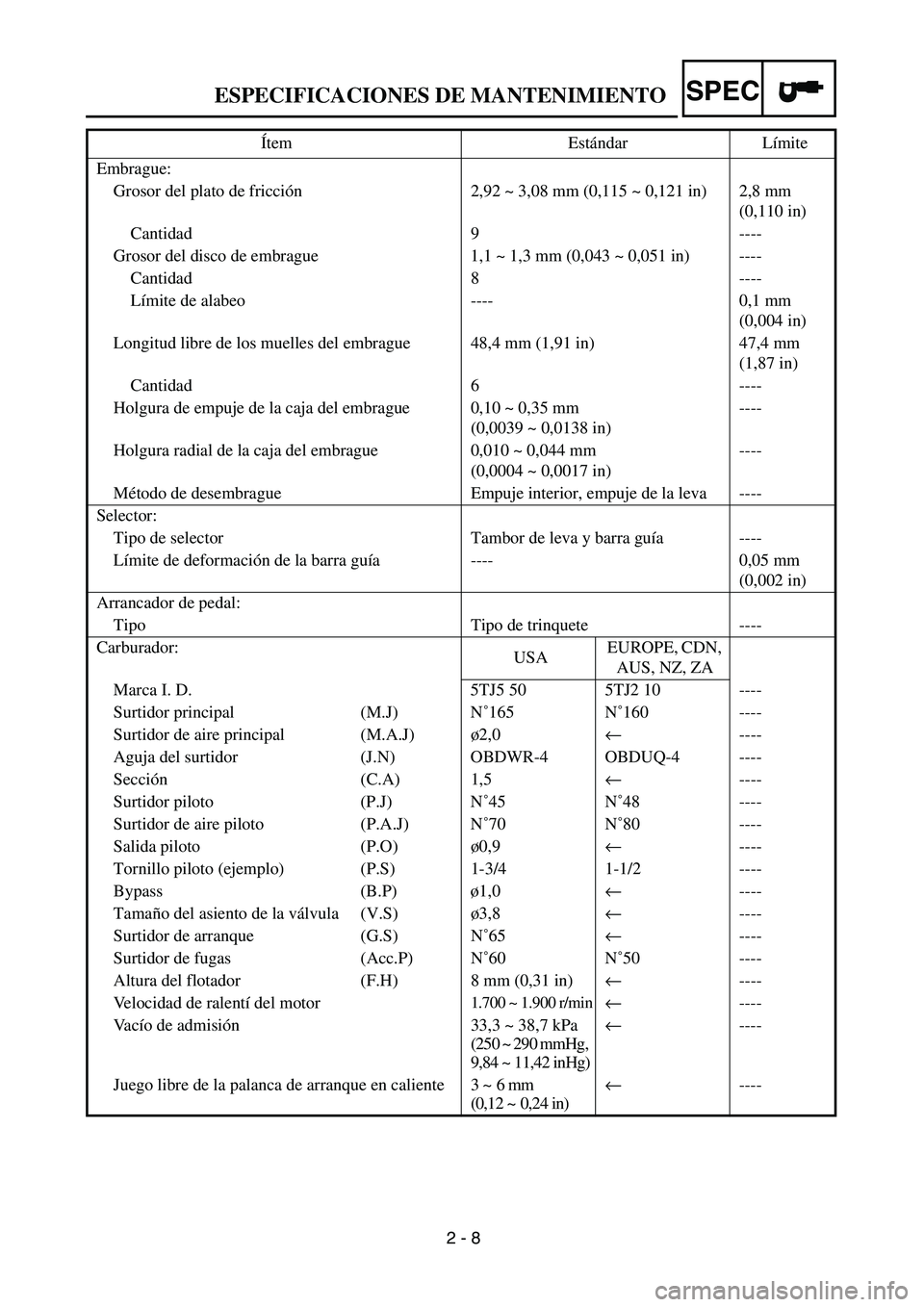

2 - 8
SPEC

ESPECIFICACIONES DE MANTENIMIENTO
Embrague:
Grosor del plato de fricción 2,92 ~ 3,08 mm (0,115 ~ 0,121 in) 2,8 mm
(0,110 in)
Cantidad 9 ----
Grosor del disco de embrague 1,1 ~ 1,3 mm (0,043 ~ 0,051 in) ----
Cantidad 8 ----
Límite de alabeo ---- 0,1 mm
(0,004 in)
Longitud libre de los muelles del embrague 48,4 mm (1,91 in) 47,4 mm
(1,87 in)
Cantidad 6 ----
Holgura de empuje de la caja del embrague 0,10 ~ 0,35 mm
(0,0039 ~ 0,0138 in)----
Holgura radial de la caja del embrague 0,010 ~ 0,044 mm
(0,0004 ~ 0,0017 in)----
Método de desembrague Empuje interior, empuje de la leva ----
Selector:
Tipo de selector Tambor de leva y barra guía ----
Límite de deformación de la barra guía ---- 0,05 mm
(0,002 in)
Arrancador de pedal:
Tipo Tipo de trinquete ----
Carburador:
USAEUROPE, CDN,
AUS, NZ, ZA
Marca I. D. 5TJ5 50 5TJ2 10 ----
Surtidor principal (M.J) N˚165 N˚160 ----
Surtidor de aire principal (M.A.J)ø2,0
←
----
Aguja del surtidor (J.N) OBDWR-4 OBDUQ-4 ----
Sección (C.A) 1,5
←
----
Surtidor piloto (P.J) N˚45 N˚48 ----
Surtidor de aire piloto (P.A.J) N˚70 N˚80 ----
Salida piloto (P.O)ø0,9
←
----
Tornillo piloto (ejemplo) (P.S) 1-3/4 1-1/2 ----
Bypass (B.P)ø1,0
←
----
Tamaño del asiento de la válvula (V.S)ø3,8
←
----
Surtidor de arranque (G.S) N˚65
←
----
Surtidor de fugas (Acc.P) N˚60 N˚50 ----
Altura del flotador (F.H) 8 mm (0,31 in)
←
----
Velocidad de ralentí del motor
1.700 ~ 1.900 r/min

←
----
Va cío de admisión 33,3 ~ 38,7 kPa
(250 ~ 290 mmHg,
9,84 ~ 11,42 inHg)
←
----
Juego libre de la palanca de arranque en caliente 3 ~ 6 mm
(0,12 ~ 0,24 in)
←
---- Ítem Estándar Límite

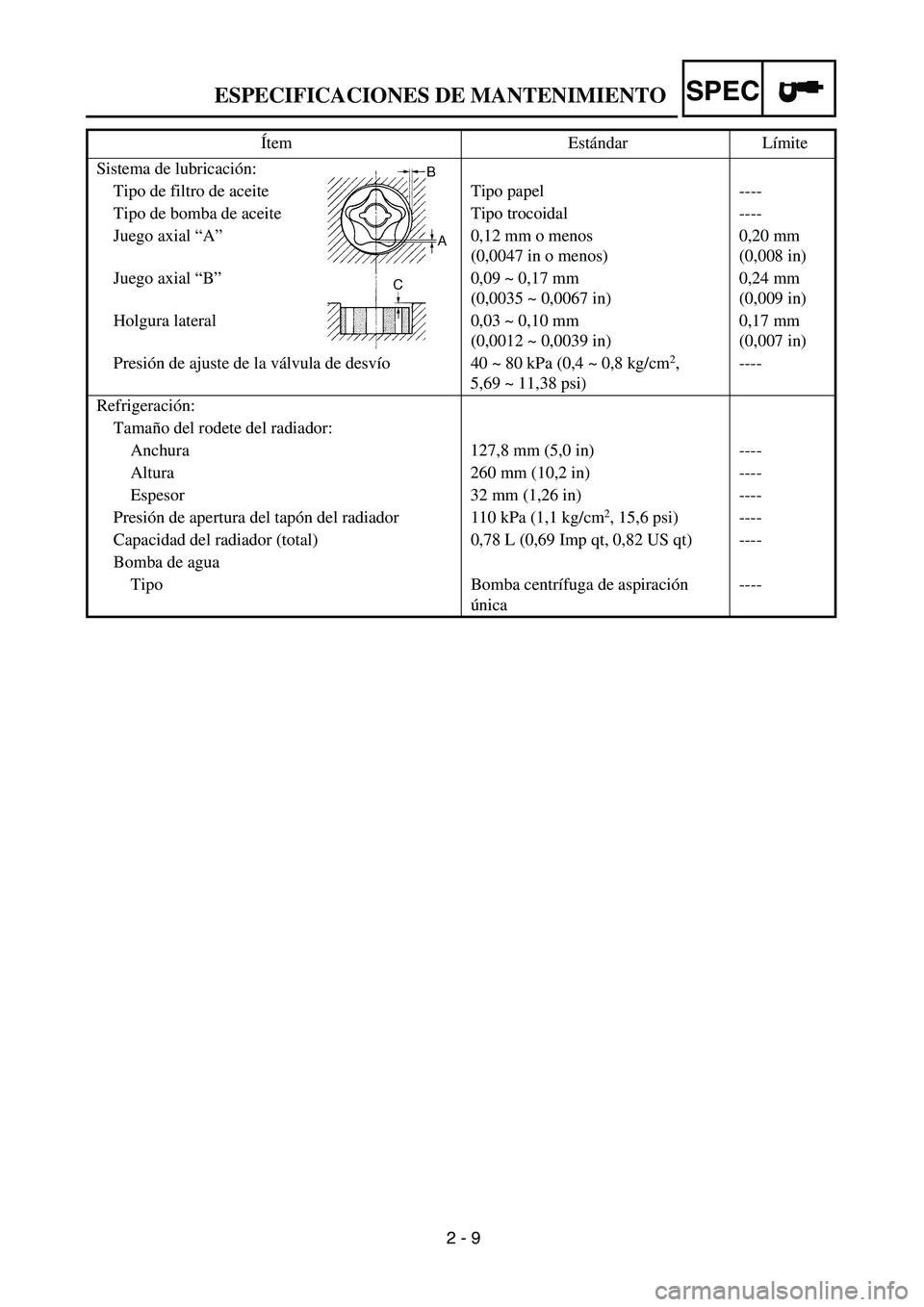

2 - 9
SPEC

ESPECIFICACIONES DE MANTENIMIENTO
Sistema de lubricación:
Tipo de filtro de aceite Tipo papel ----
Tipo de bomba de aceite Tipo trocoidal ----
Juego axial “A”0,12 mm o menos
(0,0047 in o menos)0,20 mm
(0,008 in)
Juego axial “B”0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)0,24 mm
(0,009 in)
Holgura lateral 0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)0,17 mm
(0,007 in)
Presión de ajuste de la válvula de desvío 40 ~ 80 kPa (0,4 ~ 0,8 kg/cm
2

,
5,69 ~ 11,38 psi)----
Refrigeración:
Tamaño del rodete del radiador:
Anchura 127,8 mm (5,0 in) ----
Altura 260 mm (10,2 in) ----
Espesor 32 mm (1,26 in) ----
Presión de apertura del tapón del radiador 110 kPa (1,1 kg/cm
2

, 15,6 psi) ----
Capacidad del radiador (total) 0,78 L (0,69 Imp qt, 0,82 US qt) ----
Bomba de agua
Tipo Bomba centrífuga de aspiración
única---- Ítem Estándar Límite
