YAMAHA WR 450F 2005 Owners Manual

INSP
ADJ
CHASSIS
PURGE D’
AIR DU CIRCUIT DE
FREINAGE
AVERTISSEMENT
Purger l’
air du circuit de freinage si:
Le circuit a été démonté.
Une durit de frein a été desserrée ou
déposée.
Le niveau du liquide de frein est très
bas.
Le frein fonctionne mal.
Si le circuit de freinage n’
est pas cor-
rectement purgé, il peut s’
ensuivre
une dangereuse perte d’
efficacité du
freinage.
1. Déposer:
Couvercle du maître-cylindre
Diaphragme
Flotteur du réservoir (frein avant)
Protection (frein arrière)
2. Purger:
Liquide de frein
È
Avant
É
Arrière
Etapes de la purge de l’
air:
a. Ajouter le liquide de frein adéquat
dans le réservoir.
b. Poser le diaphragme. Veiller à ne
pas renverser de liquide et à ne
pas faire déborder le réservoir.
c. Connecter hermétiquement le
tuyau en plastique transparent 2
à la vis de purge 1 de l’étrier.
d. Placer l’autre extrémité du tuyau
dans un récipient.
e. Actionner lentement et plusieurs
fois le levier ou la pédale de frein.
f. Tirer le levier ou enfoncer la
pédale. Maintenir le levier ou la
pédale dans leur position respec-
tive.
g. Desserrer la vis de purge et laisser
le levier ou la pédale parvenir en
fin de course.
h. Serrer la vis de purge quand le
levier ou la pédale sont arrivés en
fin de course, puis relâcher le
levier ou la pédale.
T R..
Vis de purge:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
i. Répéter les opérations (e) à (h)
jusqu’à l’élimination totale des
bulles d’air du circuit.
CHASSIS/PURGE D’AIR DU CIRCUIT DE FREINAGE
FAHRWERK/HYDRAULISCHE BREMSANLAGE ENTLÜFTEN
CHASIS/PURGA DE AIRE DEL SISTEMA DE FRENOS
3 - 25
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
WARNUNG
Die Bremshydraulik in folgenden
Fällen entlüften:
Die Anlage wurde zerlegt.
Ein Bremsschlauch wurde
gelöst oder erneuert.
Der Flüssigkeitsstand ist sehr
niedrig.
Die Bremse funktioniert nicht
einwandfrei.
Eine nicht korrekt durchgeführte
Entlüftung kann die Bremslei-
stung beeinträchtigen.
1. Demontieren:
Bremsflüssigkeitsbehälter-
Deckel
Membran
Schwimmer (Vorderradbremse)
Protektor (Hinterradbremse)
2. Ablassen:
Bremsflüssigkeit
ÈVorn
ÉHinten
Hydraulik entlüften:
a. Den Vorratsbehälter mit der
empfohlenen Bremsflüssigkeit
auffüllen.
b. Die Membran einsetzen. Darauf
achten, daß keine Flüssigkeit
verschüttet wird und daß der
Vorratsbehälter nicht überläuft.
c. Einen durchsichtigen Kunst-
stoffschlauch
2 fest an der
Bremssattel-Entlüftungs-
schraube
1 anschließen.
d. Das freie Schlauchende in
einen Auffangbehälter führen.
e. Den Bremshebel mehrmals
langsam betätigen.
f. Den entsprechenden Brems-
hebel betätigen. Den Brems-
hebel kräftig betätigen und in
dieser Stellung halten.
g. Die Entlüftungsschraube lok-
kern, woraufhin der Hebel sich
bis auf den Anschlag zubewegt.
h. Sobald der Hebel den
Anschlag erreicht hat, die Ent-
lüftungsschraube festziehen
und dann den Hebel loslassen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
i. Die Schritte (e) bis (h) so lange
wiederholen, bis keine Luft-
bläschen mehr im Kunststoff-
schlauch zu sehen sind.
CHASIS
PURGA DE AIRE DEL SISTEMA
DE FRENOS
ADVERTENCIA
Debe purgar el sistema de frenos si:
El sistema ha sido desmontado.
Se ha soltado o extraído un tubo de
freno.
El nivel de líquido de frenos está
muy bajo.
El freno funciona mal.
Si el sistema de frenos no se purga de
forma adecuada se puede producir
una peligrosa pérdida de rendimiento
de los frenos.
1. Extraer:
Tapa de la bomba de freno
Diafragma
Flotador del depósito (freno
delantero)
Protector (freno trasero)
2. Purgar:
Líquido de frenos
È
Delantero
É
Trasero
Procedimiento de purga:
a. Añada líquido de frenos del tipo
adecuado al depósito.
b. Instale el diafragma. Evite derra-
mar líquido de frenos o que
rebose el depósito.
c. Acople firmemente el tubo de
plástico transparente 2 al tornillo
de purga de la pinza 1.
d. Coloque el otro extremo del tubo
en un recipiente.
e. Accione lentamente la maneta o
el pedal de freno varias veces.
f. Apriete la maneta de freno o pise
el pedal. Mantenga la maneta o el
pedal en esa posición.
g. Afloje el tornillo de purga y deje
que la maneta o el pedal se des-
placen hacia su límite.
h. Apriete el tornillo de purga
cuando la maneta o el pedal hayan
llegado a su límite; en ese
momento suelte la maneta o el
pedal.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
i. Repita los pasos (e) a (h) hasta
eliminar las burbujas de aire del
sistema.

3 - 26
INSP
ADJ
FRONT BRAKE ADJUSTMENT
3. Install:
Protector (rear brake)
Reservoir float (front brake)
Diaphragm
Master cylinder cap
NOTE:
If bleeding is difficult, it may be necessary to
let the brake fluid system stabilize for a few
hours. Repeat the bleeding procedure when
the tiny bubbles in the system have disap-
peared.
j. Add brake fluid to the level line on the
reservoir.
WARNING
Check the operation of the brake after
bleeding the brake system.
EC362040
FRONT BRAKE ADJUSTMENT
1. Check:
Brake lever position a
Brake lever position
a:
Standard position Extent of adjustment
95 mm (3.74 in)76 ~ 97 mm
(2.99 ~ 3.82 in)
2. Remove:
Lever cover
3. Adjust:
Brake lever position
4. Install:
Lever cover Brake lever position adjustment steps:
Loosen the locknut 1.
Turn the adjusting bolt 2 until the lever
position a is within specified position.
Tighten the locknut.
T R..
Locknut:
5 Nm (0.5 m  kg, 3.6 ft  lb)
CAUTION:
Be sure to tighten the locknut, as it will
cause poor brake performance.

INSP
ADJ
3. Monter:
Protection (frein arrière)
Flotteur du réservoir (frein avant)
Diaphragme
Couvercle du maître-cylindre
N.B.:
Si la purge est difficile, il peut être
nécessaire de laisser le circuit du
liquide de frein se stabiliser pendant
quelques heures. Répéter la procé-
dure de purge quand les petites bulles
d’air ont disparu du circuit.
j. Ajouter du liquide de frein
jusqu’à la ligne de niveau du
réservoir.
AVERTISSEMENT
Vérifier le fonctionnement du frein
après avoir purgé le circuit de frei-
nage.
REGLAGE DU FREIN AVANT
1. Contrôler:
Position du levier de frein a
Position du levier de frein
a:
Position stan-
dardPlage de réglage
95 mm (3,74 in)76 à 97 mm
(2,99 à 3,82 in)
2. Déposer:
Couvercle du levier
3. Régler:
Position du levier de frein
4. Monter:
Couvercle du levier Etapes du réglage de la position du
levier de frein:
Desserrer le contre-écrou 1.
Faire tourner le boulon de réglage
2 jusqu’à ce que la position du
levier a soit conforme aux spéci-
fications.
Serrer le contre-écrou.
T R..
Contre-écrou:
5 Nm
(0,5 m  kg, 3,6 ft  lb)
ATTENTION:
Veiller à bien serrer le contre-
écrou pour éviter toute baisse
d’efficacité du freinage.
REGLAGE DU FREIN AVANT
VORDERRADBREMSE EINSTELLEN
AJUSTE DEL FRENO DELANTERO
3 - 26
3. Montieren:
Protektor (Hinterradbremse)
Schwimmer (Vorderradbremse)
Membran
Bremsflüssigkeitsbehälter-
Deckel
VORDERRADBREMSE
EINSTELLEN
1. Kontrollieren:
Handbremshebel-Position
a
2. Demontieren:
Hebelabdeckung
3. Einstellen:
Handbremshebel-Position
4. Montieren:
Hebelabdeckung
HINWEIS:
Kann die Bremsanlage nicht zufrie-
denstellend entlüftet werden, sollte
die Flüssigkeit einige Stunden
ruhen. Den Entlüftungsvorgang
erst dann wieder aufnehmen,
wenn keine Luftbläschen mehr in
der Flüssigkeit erkennbar sind.
j. Den Vorratsbehälter bis zum
vorgeschriebenen Stand mit
der empfohlenen Bremsflüs-
sigkeit auffüllen.
WARNUNG
Nach dem Entlüften der hydrau-
lischen Anlage muß die Bremse
auf einwandfreie Funktion über-
prüft werden.
Handbremshebel-Posi-
tion a:
Standardein-
stellugEinstellbereich
95 mm
(3,74 in)76–97 mm
(2,99–3,82 in)
Handbremshebel-Position ein-
stellen:
Die Sicherungsmutter
1 lockern.
Die Einstellschraube
2 verdre-
hen, bis die Hebelposition
a im
Sollbereich ist.
Die Sicherungsmutter festziehen.
T R..
Sicherungsmutter:
5 Nm
(0,5 m  kg, 3,6 ft  lb)
ACHTUNG:
Die Sicherungsmutter muß vor-
schriftsmäßig festgezogen wer-
den, um eine Beeinträchtigung
der Bremsfunktion zu vermeiden.
3. Instalar:
Protector (freno trasero)
Flotador del depósito (freno
delantero)
Diafragma
Tapa de la bomba de freno
NOTA:
Si la purga resulta difícil, puede ser
necesario dejar que el líquido de fre-
nos se estabilice durante unas horas.
Repita la operación de purga cuando
hayan desaparecido las pequeñas bur-
bujas del sistema.
j. Añada líquido de frenos hasta la
línea de nivel del depósito.
ADVERTENCIA
Después de purgar el sistema de
frenos, compruebe el funciona-
miento de estos.
AJUSTE DEL FRENO DELANTERO
1. Comprobar:
Posición de la maneta de freno a
Posición de la maneta de
freno a:
Posición están-
darAmplitud del
ajuste
95 mm (3,74 in)76 ~ 97 mm
(2,99 ~ 3,82 in)
2. Extraer:
Cubierta de la maneta
3. Ajustar:
Posición de la maneta de freno
4. Instalar:
Cubierta de la maneta Procedimiento de ajuste de la posi-
ción de la maneta de freno:
Afloje la contratuerca 1.
Gire el tornillo de ajuste 2 hasta
que la maneta a se sitúe en la
posición especificada.
Apriete la contratuerca.
T R..
Contratuerca:
5 Nm
(0,5 m  kg, 3,6 ft  lb)
ATENCION:
No olvide apretar la contratuerca,
ya que de lo contrario disminuirá
el rendimiento del freno.

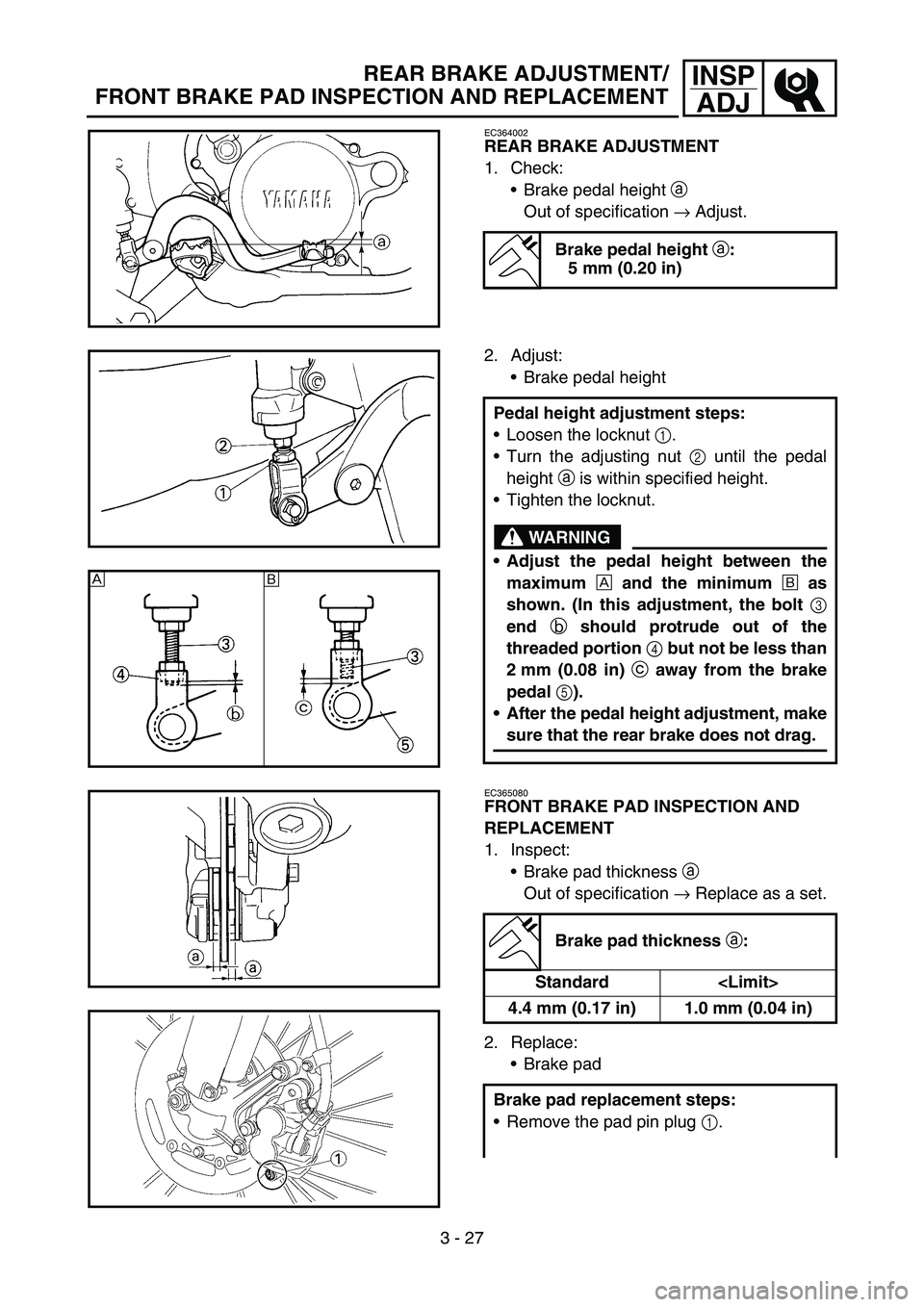

3 - 27
INSP
ADJREAR BRAKE ADJUSTMENT/
FRONT BRAKE PAD INSPECTION AND REPLACEMENT
EC364002
REAR BRAKE ADJUSTMENT
1. Check:
Brake pedal height a
Out of specification → Adjust.
Brake pedal height
a:
5 mm (0.20 in)
2. Adjust:
Brake pedal height
Pedal height adjustment steps:
Loosen the locknut 1.
Turn the adjusting nut 2 until the pedal
height a is within specified height.
Tighten the locknut.
WARNING
Adjust the pedal height between the
maximum
È and the minimum
É as
shown. (In this adjustment, the bolt
3
end
b should protrude out of the
threaded portion
4 but not be less than
2 mm (0.08 in)
c away from the brake
pedal
5).
After the pedal height adjustment, make
sure that the rear brake does not drag.
È
É
EC365080
FRONT BRAKE PAD INSPECTION AND
REPLACEMENT
1. Inspect:
Brake pad thickness a
Out of specification → Replace as a set.
2. Replace:
Brake pad
Brake pad thickness
a:
Standard
4.4 mm (0.17 in) 1.0 mm (0.04 in)
Brake pad replacement steps:
Remove the pad pin plug 1.

INSP
ADJ
REGLAGE DU FREIN ARRIERE
1. Contrôler:
Hauteur de la pédale de frein a
Hors spécifications → Régler.
Hauteur de la pédale de
frein a:
5 mm (0,20 in)
2. Régler:
Hauteur de la pédale de frein
Etapes du réglage de la hauteur de
la pédale de frein:
Desserrer le contre-écrou 1.
Faire tourner l’écrou de réglage 2
jusqu’à ce que la hauteur de la
pédale a soit conforme aux spéci-
fications.
Serrer le contre-écrou.
AVERTISSEMENT
Régler la hauteur de la pédale
entre le maximum È et le mini-
mum É comme illustré. (Dans ce
réglage, l’extrémité b du boulon
3 doit dépasser de la partie file-
tée 4 mais ne doit pas être dis-
tante de moins de 2 mm (0,08 in)
c de la pédale de frein 5).
Après le réglage de la hauteur de
la pédale de frein, contrôler que
le frein arrière ne frotte pas.
CONTROLE ET REMPLACEMENT
DES PLAQUETTES DE FREIN
AVANT
1. Contrôler:
Epaisseur de la plaquette de frein
a
Hors spécifications → Remplacer
l’ensemble.
2. Remplacer:
Plaquette de frein
Epaisseur de la plaquette
de frein a:
Standard
4,4 mm (0,17 in) 1,0 mm (0,04 in)
Etapes du remplacement des pla-
quettes de frein:
Déposer le bouchon de goupille de
plaquette 1.
REGLAGE DU FREIN ARRIERE/
CONTROLE ET REMPLACEMENT DES PLAQUETTES DE FREIN AVANT
HINTERRADBREMSE EINSTELLEN/
VORDERRAD-SCHEIBENBREMSBELÄGE KONTROLLIEREN UND ERNEUERN
AJUSTE DEL FRENO TRASERO/
COMPROBACIÓN Y CAMBIO DE LAS PASTILLAS DEL FRENO DELANTERO
3 - 27
HINTERRADBREMSE
EINSTELLEN
1. Kontrollieren:
Fußbremshebel-Position
a
Nicht nach Vorgabe
→ Einstel-
len.
Fußbremshebel-Position
a:
5 mm (0,20 in)
2. Einstellen:
Fußbremshebel-Position
VORDERRAD-SCHEIBENBREMS-
BELÄGE KONTROLLIEREN UND
ERNEUERN
1. Kontrollieren:
Scheibenbremsbelag-Stärke
a
Nicht nach Vorgabe
→ Satz-
weise erneuern.
2. Erneuern:
Scheibenbremsbelag Fußbremshebel-Position ein-
stellen:
Die Sicherungsmutter
1 lockern.
Die Einstellmutter
2 verdrehen,
bis die Hebelposition
a im Soll-
bereich ist.
Die Sicherungsmutter festziehen.
WARNUNG
Die Fußbremshebel-Position,
wie abgebildet, zwischen dem
Maximum È und dem Mini-
mum É einstellen. (Bei dieser
Einstellung darauf achten,
daß das Ende b der Schraube
3 am Gewinde 4 herausragt,
wobei der Abstand c zum
Bremshebel 5 2 mm (0,08 in)
nicht unterschreiten sollte).
Nach dem Einstellen der Fuß-
bremshebel-Position muß
überprüft werden, ob die
Bremse nicht schleift.
Scheibenbremsbelag-
Stärke a:
Sollwert
4,4 mm
(0,17 in)1,0 mm
(0,04 in)
Scheibenbremsbelag erneuern:
Die Bremsbelag-Haltestift-
Abdeckung
1 demontieren.
AJUSTE DEL FRENO TRASERO
1. Comprobar:
Altura del pedal de freno a
Fuera del valor especificado →
Ajustar.
Altura del pedal de freno
a:
5 mm (0,20 in)
2. Ajustar:
Altura del pedal de freno
Procedimiento de ajuste de la
altura del pedal:
Afloje la contratuerca 1.
Gire la tuerca de ajuste 2 hasta
que el pedal a tenga la altura
especificada.
Apriete la contratuerca.
ADVERTENCIA
Ajuste la altura del pedal entre el
máximo È y el mínimo É como
se muestra. (En este ajuste, el
extremo b del tornillo 3 debe
sobresalir de la parte fileteada 4
pero no debe separarse menos de
2 mm (0,08 in) c del pedal de
freno 5).
Después de ajustar la altura del
pedal, verifique que el freno tra-
sero no arrastre.
COMPROBACIÓN Y CAMBIO DE
LAS PASTILLAS DEL FRENO
DELANTERO
1. Comprobar:
Espesor de las pastillas de freno
a
Fuera del valor especificado →
Cambiar el conjunto de pastillas.
2. Cambiar:
Pastilla de freno
Espesor de las pastillas de
freno a:
Estándar
4,4 mm (0,17 in) 1,0 mm (0,04 in)
Procedimiento de cambio de las
pastillas de freno:
Extraiga el tapón del pasador de la
pastilla 1.

3 - 28
INSP
ADJ
FRONT BRAKE PAD INSPECTION AND REPLACEMENT
Loosen the pad pin 2.
Remove the caliper 3 from the front fork.
Remove the pad pin and brake pads 4.
Connect the transparent hose 5 to the
bleed screw 6 and place the suitable con-
tainer under its end.
Loosen the bleed screw and push the cali-
per piston in.
CAUTION:
Do not reuse the drained brake fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m  kg, 4.3 ft  lb)
Install the brake pads 7 and pad pin.
NOTE:
Install the brake pads with their projections
a into the caliper recesses b.
Temporarily tighten the pad pin at this
point.
Install the caliper 8 and tighten the pad
pin 9.
T R..
Bolt (caliper):
23 Nm (2.3 m  kg, 17 ft  lb)
Pad pin:
18 Nm (1.8 m  kg, 13 ft  lb)

INSP
ADJ
Desserrer la goupille de plaquette
2.
Déposer l’étrier de frein 3 de la
fourche.
Déposer la goupille de plaquette et
les plaquettes de frein 4.
Raccorder le tuyau transparent 5 à
la vis de purge 6 et placer un réci-
pient adéquat sous son extrémité.
Desserrer la vis de purge et enfon-
cer le piston de l’étrier de frein.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Resserrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Monter les plaquettes de frein 7 et
la goupille de plaquette.
N.B.:
Monter les plaquettes de frein en
insérant leurs ergots a dans les
gorges des étriers de freins b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Monter l’étrier de frein 8 et serrer
la goupille de plaquette 9.
T R..
Boulon (étrier de frein):
23 Nm
(2,3 m  kg, 17 ft  lb)
Goupille de plaquette:
18 Nm
(1,8 m  kg, 13 ft  lb)
CONTROLE ET REMPLACEMENT DES PLAQUETTES DE FREIN AVANT
VORDERRAD-SCHEIBENBREMSBELÄGE KONTROLLIEREN UND ERNEUERN
COMPROBACIÓN Y CAMBIO DE LAS PASTILLAS DEL FRENO DELANTERO
3 - 28
Den Bremsbelag-Haltestift
2
lockern.
Den Bremssattel
3 vom Gabel-
holm demontieren.
Den Bremsbelag-Haltestift und
die Bremsbeläge
4 demontie-
ren.
Einen durchsichtigen Kunst-
stoffschlauch
5 an der Entlüf-
tungsschraube
6 befestigen
und dessen Ende in einen Auf-
fangbehälter führen.
Die Entlüftungsschraube lok-
kern und dann den Bremskol-
ben in den Bremssattel
zurückdrücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Die Entlüftungsschraube fest-
ziehen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Die Bremsbeläge
7 und den
Bremsbelag-Haltestift montie-
ren.
HINWEIS:
Die Scheibenbremsbeläge so
montieren, daß deren Haltena-
sen
a in den entsprechenden
Aufnahmen
b des Bremssat-
tels sitzen.
Den Bremsbelag-Haltestift pro-
visorisch anziehen.
Den Bremssattel
8 montieren
und den Bremsbelag-Haltestift
9 festziehen.
T R..
Bremssattel-Schraube:
23 Nm
(2,3 m  kg, 17 ft  lb)
Bremsbelag-Haltestift:
18 Nm
(1,8 m  kg, 13 ft  lb)
Afloje el pasador de la pastilla 2.
Extraiga la pinza 3 de la horquilla
delantera.
Extraiga el pasador de las pastillas
y las pastillas 4.
Acople el tubo transparente 5 al
tornillo de purga 6 y coloque un
recipiente apropiado debajo del
extremo.
Afloje el tornillo de purga y
empuje hacia adentro el pistón de
la pinza.
ATENCION:
No reutilice el líquido de frenos.
Apriete el tornillo de purga.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Instale las pastillas de freno 7 y el
pasador.
NOTA:
Instale las pastillas de freno de
forma que los salientes a se intro-
duzcan en los rebajes de la pinza
b.
Apriete provisionalmente el pasa-
dor de la pastilla.
Monte la pinza 8 y apriete el
pasador de las pastillas 9.
T R..
Tornillo (pinza):
23 Nm
(2,3 m  kg, 17 ft  lb)
Pasador de la pastilla:
18 Nm
(1,8 m  kg, 13 ft  lb)

3 - 29
INSP
ADJ
REAR BRAKE PAD INSPECTION AND REPLACEMENT
Install the pad pin plug 0.
T R..
Pad pin plug:
3 Nm (0.3 m  kg, 2.2 ft  lb)
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID LEVEL INSPEC-
TION” section.
4. Check:
Brake lever operation
A softy or spongy feeling → Bleed brake
system.
Refer to “BRAKE SYSTEM AIR BLEED-
ING” section.
EC366060
REAR BRAKE PAD INSPECTION AND
REPLACEMENT
1. Inspect:
Brake pad thickness a
Out of specification → Replace as a set.
2. Replace:
Brake pad
Brake pad thickness
a:
Standard
6.4 mm (0.25 in) 1.0 mm (0.04 in)
Brake pad replacement steps:
Remove the protector 1 and pad pin plug
2.
Loosen the pad pin 3.
Remove the rear wheel 4 and caliper 5.
Refer to “FRONT WHEEL AND REAR
WHEEL” section in the CHAPTER 5.

INSP
ADJ
Monter le bouchon de goupille de
plaquette 0.
T R..
Bouchon de goupille de pla-
quette:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Contrôler:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement du levier de frein
Sensation de mollesse → Purger
le circuit de freinage.
Se reporter à la section “PURGE
D’AIR DU CIRCUIT DE FREI-
NAGE”.
CONTROLE ET REMPLACEMENT
DES PLAQUETTES DE FREIN
ARRIERE
1. Contrôler:
Epaisseur de la plaquettes de
freins a
Hors spécifications → Remplacer
l’ensemble.
2. Remplacer:
Plaquette de frein
Epaisseur de la plaquette
de frein a:
Standard
6,4 mm (0,25 in) 1,0 mm (0,04 in)
Etapes du remplacement des pla-
quettes de frein:
Déposer la protection 1 et le bou-
chon de goupille de plaquette 2.
Desserrer la goupille de plaquette
3.
Déposer la roue arrière 4 et
l’étrier de frein 5.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” au
CHAPITRE 5.
CONTROLE ET REMPLACEMENT DES PLAQUETTES DE FREIN ARRIERE
HINTERRAD-SCHEIBENBREMSBELÄGE KONTROLLIEREN UND ERNEUERN
COMPROBACIÓN Y CAMBIO DE LAS PASTILLAS DEL FRENO DELANTERO
3 - 29
Die Bremsbelag-Haltestift-
Abdeckung
0 montieren.
T R..
Bremsbelag-Haltestift-
Abdekkung:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.
4. Kontrollieren:
Funktion des Handbremshe-
bels
Weich/schwammig
→ Brems-
hydraulik entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN”.
HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
ERNEUERN
1. Kontrollieren:
Scheibenbremsbelag-Stärke
a
Nicht nach Vorgabe
→ Satz-
weise erneuern.
2. Erneuern:
Scheibenbremsbelag
Scheibenbremsbelag-
Stärke a
:
Sollwert
6,4 mm
(0,25 in)1,0 mm
(0,04 in)
Scheibenbremsbelag erneuern:
Den Protektor
1 und die
Bremsbelag-Haltestift-Abdek-
kung
2 demontieren.
Den Bremsbelag-Haltestift
3
lockern.
Das Hinterrad
4 und den
Bremssattel
5 demontieren.
Siehe unter “VORDER- UND
HINTERRAD” in KAPITEL 5.
Instale el tapón del pasador de la
pastilla 0.
T R..
Tapón del pasador de la
pastilla:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Comprobar:
Nivel de líquido de frenos
Consulte el apartado “COMPRO-
BACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
4. Comprobar:
Funcionamiento de la maneta de
freno
Tacto blando o esponjoso → Pur-
gar el sistema de freno.
Consulte el apartado “PURGA
DE AIRE DEL SISTEMA DE
FRENOS”.
COMPROBACIÓN Y CAMBIO DE
LAS PASTILLAS DEL FRENO
TRASERO
1. Comprobar:
Espesor de las pastillas de freno
a
Fuera del valor especificado →
Cambiar el conjunto de pastillas.
2. Cambiar:
Pastilla de freno
Espesor de las pastillas de
freno a:
Estándar
6,4 mm (0,25 in) 1,0 mm (0,04 in)
Procedimiento de cambio de las
pastillas de freno:
Extraiga el protector 1 y el tapón
del pasador de la pastilla 2.
Afloje el pasador de la pastilla 3.
Extraiga la rueda trasera 4 y la
pinza 5.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.

3 - 30
INSP
ADJ
REAR BRAKE PAD INSPECTION AND REPLACEMENT
Remove the pad pin 6 and brake pads 7.
Connect the transparent hose 8 to the
bleed screw 9 and place the suitable con-
tainer under its end.
Loosen the bleed screw and push the cali-
per piston in.
CAUTION:
Do not reuse the drained brake fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m  kg, 4.3 ft  lb)
Install the brake pad 0 and pad pin A.
NOTE:
Install the brake pads with their projections
a into the caliper recesses b.
Temporarily tighten the pad pin at this
point.
Install the caliper B and rear wheel C.
Refer to “FRONT WHEEL AND REAR
WHEEL” section in the CHAPTER 5.
Tighten the pad pin D.
T R..
Pad pin:
18 Nm (1.8 m  kg, 13 ft  lb)
Install the pad pin plug E and protector
F.
T R..
Pad pin plug:
3 Nm (0.3 m  kg, 2.2 ft  lb)
Bolt (protector):
7 Nm (0.7 m  kg, 5.1 ft  lb)
