YAMAHA WR 450F 2005 Owners Manual

ENG
4 - 15
3. Montieren:
Feder 1
1
Hebel 1
2
(am Hebel 2
3)
HINWEIS:
Die Feder 1 muß sich am Anschlag
a von Hebel 2 befinden.
4. Montieren:
Feder 2
1
(am Hebel 2
2)
5. Montieren:
Druckstangen-Verbindungshe-
bel
1
HINWEIS:
Das Ende
a von Feder 2 muß in der
entsprechenden Aufnahme
b im
Vergasergehäuse sitzen.
6. Montieren:
Beilagscheibe
1
Sicherungsring
2
7. Montieren:
Feder
1
(an der Drosselklappenwelle
2)
HINWEIS:
Das längere Ende
a der Feder muß
sich am Anschlag
b der Drossel-
klappenwellen-Scheibe befinden. 3. Monter:
Ressort 1 1
Levier 1 2
Sur le levier 2 3.
N.B.:
Veiller à engager le ressort 1 sur la butée
a du levier 2.
4. Monter:
Ressort 2 1
Sur le levier 2 2.
5. Monter:
Ensemble levier articulé de la tige
de débrayage 1
N.B.:
Veiller à engager la butée a du ressort 2
dans la gorge b du carburateur.
6. Monter:
Rondelle pleine 1
Circlip 2
7. Monter:
Ressort 1
Sur l’axe du papillon 2.
N.B.:
Monter le plus grand crochet a du res-
sort sur la butée b de la poulie de l’axe
de papillon.3. Instalar:
Muelle 1 1
Palanca 1 2
A la palanca 2 3.
NOTA:
Verifique que el muelle 1 se ajuste al
tope a de la palanca 2.
4. Instalar:
Muelle 2 1
A la palanca 2 2.
5. Instalar:
Conjunto de la palanca de unión
de la barra de empuje 1
NOTA:
Verifique que el tope a del muelle 2 se
ajuste en el rebaje b del carburador.
6. Instalar:
Arandela plana 1
Anillo elástico 2
7. Instalar:
Muelle 1
Al eje del acelerador 2.
NOTA:
Instale el gancho grande a del muelle
ajustándolo al tope b del disco del eje
del acelerador.
CARBURATEUR
VERGASER
CARBURADOR

4 - 16
ENGCARBURETOR
8. Install:
Throttle shaft assembly 1
Plain washer (metal) 2
Plain washer (resin) 3
Valve lever 4
NOTE:
Apply the fluorochemical grease on the bear-
ings.
Fit the projection a on the throttle shaft
assembly into the slot b in the TPS (throttle
position sensor).
Make sure the stopper c of the spring fits
into the recess in the carburetor.
Turn the throttle shaft assembly left while
holding down the lever 1 5 and fit the throt-
tle stop screw tip d to the stopper e of the
throttle shaft assembly pulley.
1
23
4
b
a
c
e
d
5
9. Install:
Push rod 1
NOTE:
While holding down the lever 1 2, insert the
push rod farthest into the carburetor.12
10. Install:
Starter jet 1
Pilot jet 2
Spacer 3
Needle jet 4
Main jet 5

ENG
4 - 16
8. Montieren:
Drosselklappenwelle
1
Metall-Beilagscheibe
2
Kunstharz-Beilagscheibe
3
Drosselklappe
4
HINWEIS:
Die Lager mit fluoriertem Schmier-
fett bestreichen.
Die Haltenase
a an der Drossel-
klappenwelle in den entsprechen-
den Schlitz
b im
Drosselklappensensor einsetzen.
Das Ende
c der Feder muß in der
entsprechenden Aufnahme im Ver-
gasergehäuse sitzen.
Die Drosselklappenwelle bei nie-
dergehaltenem Hebel 1
5 drehen
und das Ende
d der Leerlaufein-
stellschraube am entsprechenden
Anschlag
e der Drosselklappen-
wellen-Scheibe ansetzen.
9. Montieren:
Druckstange
1
HINWEIS:
Bei niedergehaltenem Hebel 1
2 die
Druckstange möglichst weit in das
Vergasergehäuse einschieben.
10. Montieren:
Chokedüse
1
Leerlaufdüse
2
Distanzstück
3
Nadeldüse
4
Hauptdüse
5 8. Monter:
Axe du papillon complet 1
Rondelle pleine (métallique) 2
Rondelle pleine (résine) 3
Levier de soupape 4
N.B.:
Appliquer de la graisse à base de com-
posé fluoré sur les paliers.
Engager l’ergot a de l’ensemble axe
de papillon dans la fente b du TPS
(capteur de position de papillon des
gaz).
Veiller à engager la butée c du res-
sort dans la gorge du carburateur.
Tourner l’ensemble axe de papillon
vers la gauche tout en maintenant le
levier 1 5 abaissé et engager la pointe
de la vis de butée de papillon des gaz
d sur la butée e de la poulie de
l’ensemble axe de papillon.
9. Monter:
Tige de commande 1
N.B.:
Tout en maintenant abaissé le levier 1
2, insérer la tige de débrayage plus
avant dans le carburateur.
10. Monter:
Gicleur de starter 1
Gicleur de ralenti 2
Entretoise 3
Gicleur d’aiguille 4
Gicleur principal 5 8. Instalar:
Conjunto del eje del acelerador
1
Arandela plana (metal) 2
Arandela plana (resina) 3
Palanca de la válvula 4
NOTA:
Aplique grasa fluoroquímica a los
cojinetes.
Ajuste el saliente a del conjunto del
eje del acelerador a la ranura b del
TPS (sensor de posición del acelera-
dor).
Verifique que el tope c del muelle se
ajuste en el rebaje del carburador.
Gire el conjunto del eje del acelerador
a la izquierda mientras sostiene la
palanca 1 en posición baja 5 y coloca
la punta del tornillo de tope del acele-
rador d en el tope e del disco del
conjunto del eje del acelerador.
9. Instalar:
Barra de empuje 1
NOTA:
Mientras sostiene la palanca 1 en posi-
ción baja 2, introduzca la barra de
empuje todo lo que pueda en el carbura-
dor.
10. Instalar:
Surtidor de arranque 1
Surtidor piloto 2
Espaciador 3
Surtidor de aguja 4
Surtidor principal 5
CARBURATEUR
VERGASER
CARBURADOR

4 - 17
ENGCARBURETOR
11. Install:
Needle valve 1
Float 2
Float pin 3
NOTE:
After installing the needle valve to the float,
install them to the carburetor.
Check the float for smooth movement.
12. Install:
O-ring
Leak jet 1
Float chamber 2
Screw (float chamber) 3
Cable holder (throttle stop screw cable)
4
Hose holder (carburetor breather hose)
5
532 4
5
1
13. Install:
Diaphragm (air cut valve) 1
Spring (air cut valve) 2
O-ring 3
Air cut valve cover 4
Holder (cylinder head breather hose) 5
Screw (air cut valve cover) 6
653
4
1 2
14. Install:
Diaphragm (accelerator pump) 1
Spring 2
O-ring 3
Cover 4
Hose holder (drain hose) 5
Screw (cover) 6
NOTE:
Install the diaphragm (accelerator pump) with
its mark a facing the spring.
15. Install:
Jet needle 1
Collar 2
Spring 3
Needle holder 4
Throttle valve plate 5
To throttle valve 6.
5
6
1
2
3
4

ENG
4 - 17
11. Montieren:
Nadelventil
1
Schwimmer
2
Schwimmerachse
3
HINWEIS:
Zunächst das Nadelventil am
Schwimmer montieren und dann
beide Teile am Vergaser montieren.
Die Leichtgängigkeit des Schwim-
mers kontrollieren.
12. Montieren:
O-Ring
Ausströmdüse
1
Schwimmerkammer
2
Schwimmerkammer-Schraube
3
Seilzughalterung (Leerlaufge-
misch-Regulierschraube)
4
Schlauchhalterung (Vergaser-
Belüftungsschlauch)
5
13. Montieren:
Membran (Abschaltventil)
1
Feder (Abschaltventil)
2
O-Ring
3
Abschaltventil-Abdeckung
4
Halterung (Zylinderkopf-Ent-
lüftungsschlauch)
5
Feder (Abschaltventil-Abdek-
kung)
6
14. Montieren:
Membran (Beschleunigungs-
pumpe)
1
Feder
2
O-Ring
3
Abdeckung
4
Ablaßschlauch-Halterung
5
Abdeckungs-Schraube
6
HINWEIS:
Die Beschleunigungspumpen-Mem-
bran so montieren, daß deren Mar-
kierung
a zur Feder gerichtet ist.
15. Montieren:
Düsennadel
1
Distanzhülse
2
Feder
3
Nadelsitz
4
Drosselklappen-Platte
5
(an der Drosselklappe
6) 11. Monter:
Pointeau 1
Flotteur 2
Axe de flotteur 3
N.B.:
Après avoir monté le pointeau sur le
flotteur, les monter sur le carburateur.
Contrôler que le flotteur se déplace
librement.
12. Monter:
Joint torique
Gicleur de fuite 1
Cuve 2
Vis (cuve) 3
Support de câble (câble de la vis
de butée de papillon des gaz) 4
Support de durit (durit de mise à
l’air du carburateur) 5
13. Monter:
Diaphragme (clapet de coupure
d’air) 1
Ressort (clapet de coupure d’air)
2
Joint torique 3
Couvercle du clapet de coupure
d’air 4
Support (durit de mise à l’air de
la culasse) 5
Vis (couvercle du clapet de cou-
pure d’air) 6
14. Monter:
Diaphragme (pompe de reprise)
1
Ressort 2
Joint torique 3
Couvercle 4
Support de durit (durit de
vidange) 5
Vis (couvercle) 6
N.B.:
Monter le diaphragme (pompe de
reprise) en orientant son repère a vers
le ressort.
15. Monter:
Aiguille 1
Entretoise épaulée 2
Ressort 3
Support d’aiguille 4
Papillon d’admission 5
Sur le papillon des gaz 6.11. Instalar:
Válvula de aguja 1
Flotador 2
Pasador del flotador 3
NOTA:
Después de acoplar la válvula de aguja
al flotador, móntelos en el carburador.
Compruebe si el flotador se mueve
con suavidad.
12. Instalar:
Junta tórica
Surtidor de pérdida 1
Cámara del flotador 2
Tornillo (cámara del flotador) 3
Sujeción del cable (cable del tor-
nillo de tope del acelerador) 4
Sujeción de tubo (tubo respira-
dero del carburador) 5
13. Instalar:
Diafragma (válvula de corte de
aire) 1
Muelle (válvula de corte de aire)
2
Junta tórica 3
Tapa de la válvula de corte de
aire 4
Soporte (tubo respiradero de la
culata) 5
Tornillo (tapa de la válvula de
corte de aire) 6
14. Instalar:
Diafragma (bomba de acelera-
ción) 1
Muelle 2
Junta tórica 3
Tapa 4
Soporte del tubo (tubo de
vaciado) 5
Tornillo (tapa) 6
NOTA:
Instale el diafragma (bomba de acelera-
ción) con la marca a hacia el muelle.
15. Instalar:
Aguja del surtidor 1
Casquillo 2
Muelle 3
Soporte de la aguja 4
Placa de la válvula de mariposa
5
A la válvula de mariposa 6.
CARBURATEUR
VERGASER
CARBURADOR

4 - 18
ENGCARBURETOR
16. Install:
Throttle valve assembly 1
Screw (throttle shaft) 2
NOTE:
Install the valve lever rollers 3 into the slits a
of the throttle valve.
17. Install:
O-ring 1
Valve lever housing cover 2
Bolt (valve lever housing cover) 3
18. Install:
Carburetor breather hose 1
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
Accelerator pump timing adjustment
Adjustment steps:
NOTE:
In order for the throttle valve height a to
achieve the specified value, tuck under the
throttle valve plate 1 the rod 2 etc. with the
same outer diameter as the specified value.
Throttle valve height:
3.1 mm (0.122 in)
Fully turn in the accelerator pump adjust-
ing screw 3.
Check that the link lever 4 has free play
b by pushing lightly on it.
Gradually turn out the adjusting screw
while moving the link lever until it has no
more free play.

ENG
4 - 18
16. Montieren:
Drosselklappe
1
Drosselklappenwellen-
Schraube
2
HINWEIS:
Die Drosselklappenhebel-Rollen
3
in die entsprechenden Schlitze
a
der Drosselklappe einsetzen.
17. Montieren:
O-Ring
1
Drosselklappen-Gehäusedek-
kel
2
Schraube (Drosselklappen-
Gehäusedekkel)
3
18. Montieren:
Vergaser-Entlüftungs-
schlauch
1
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
Beschleunigungspumpen-Steue-
rung einstellen
Arbeitsvorgang:
HINWEIS:
Um die vorgeschriebene Drossel-
klappen-Position
a zu gewäh-
ren, ist unter die Drosselklappen-
Platte
1 ein Stäbchen
2 o. Ä. mit
entsprechendem Durchmesser zu
schieben.
Drosselklappen-Position:
3,1 mm (0,122 in)
Die Beschleunigungspumpen-
Einstellschraube
3 bis zum
Anschlag hineindrehen
Durch leichten Druck auf den
Verbindungshebel
4 sicherstel-
len, daß dieser Spiel
b aufweist.
Die Einstellschraube allmählich
herausdrehen und dabei den
Verbindungshebel bewegen, bis
kein Spiel mehr vorhanden ist.
16. Monter:
Papillon complet 1
Vis (axe du papillon) 2
N.B.:
Monter les galets du levier de soupape
3 dans les fentes a du papillon.
17. Monter:
Joint torique 1
Couvercle du boîtier du levier de
soupape 2
Boulon (couvercle du boîtier du
levier de soupape) 3
18. Monter:
Durit de mise à l’air du carbura-
teur 1
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.
Réglage du calage de la pompe de
reprise
Etapes du réglage:
N.B.:
Afin de donner au papillon la hauteur
a spécifiée, glisser sous le papillon
d’admission 1 la tige 2 etc. dont le
diamètre extérieur correspond à la
valeur spécifiée.
Hauteur du papillon:
3,1 mm (0,122 in)
Visser à fond la vis de réglage de la
pompe de reprise 3.
Contrôler que le levier articulé 4 a
du jeu b en appuyant légèrement
dessus.
Dévisser progressivement la vis de
réglage tout en déplaçant le levier
articulé jusqu’à ce qu’il n’ait plus
de jeu.
16. Instalar:
Conjunto de la válvula de mari-
posa 1
Tornillo (eje del acelerador) 2
NOTA:
Instale los rodillos de la palanca de la
válvula 3 en las hendiduras a de la
válvula de mariposa.
17. Instalar:
Junta tórica 1
Cubierta del alojamiento de la
palanca de la válvula 2
Tornillo (cubierta del alojamiento
de la palanca de la válvula) 3
18. Instalar:
Tubo respiradero del carburador
1
Consulte el apartado
“DIAGRAMA DE CABLEADO”
del CAPÍTULO 2.
Reglaje de la bomba de aceleración
Procedimiento de ajuste:
NOTA:
Para que la válvula de mariposa a se
sitúe a la altura especificada, sujete
debajo de la placa de la válvula 1 la
varilla 2 etc. con el mismo diámetro
exterior que el valor especificado.
Altura de la válvula de
mariposa:
3,1 mm (0,122 in)
Gire completamente hacia adentro
el tornillo de ajuste de la bomba de
aceleración 3.
Compruebe que la palanca de
unión 4 tenga holgura b empu-
jándola ligeramente.
Gire gradualmente hacia afuera el
tornillo de ajuste mientras desplaza
la palanca de unión hasta que ya no
tenga holgura.
CARBURATEUR
VERGASER
CARBURADOR

4 - 19
ENGCARBURETOR
Carburetor installation
1. Install:
Carburetor joint 1
NOTE:
Install the projection a on the cylinder head
between the carburetor joint slots b.
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
2. Install:
Carburetor 1
NOTE:
Install the projection a between the carburetor
joint slots.
3. Install:
Hot starter plunger 1
1
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
4. Tighten:
Screw (air cleaner joint) 1
Screw (carburetor joint) 2
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
5. Install:
Throttle cable (pull) 1
Throttle cable (return) 2
6. Adjust:
Throttle grip free play
Refer to “THROTTLE CABLE ADJUST-
MENT” section in the CHAPTER 3.2
1
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..11 Nm (1.1 m · kg, 8.0 ft · lb)

ENG
4 - 19
Vergaser montieren
1. Montieren:
Vergaserauslaß-Anschluß
1
HINWEIS:
Die Haltenase
a am Zylinder muß
im entsprechendem Spalt
b im Ver-
gaser-Auslaßanschluß sitzen.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Montieren:
Vergaser
1
HINWEIS:
Die Haltenase
a muß im entspre-
chendem Spalt im Vergaser-Auslaß-
anschluß sitzen
3. Montieren:
Warmstartkolben
1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
4. Festziehen:
Schraube (Vergasereinlaß-
Anschluß)
1
Schraube (Vergasereinlaß-
Anschluß)
2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Montieren:
Gasgeberzug
1
Gasnehmerzug
2
6. Einstellen:
Gaszugspiel am Gasdrehgriff
Siehe unter “GASZUG EIN-
STELLEN” in KAPITEL 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)

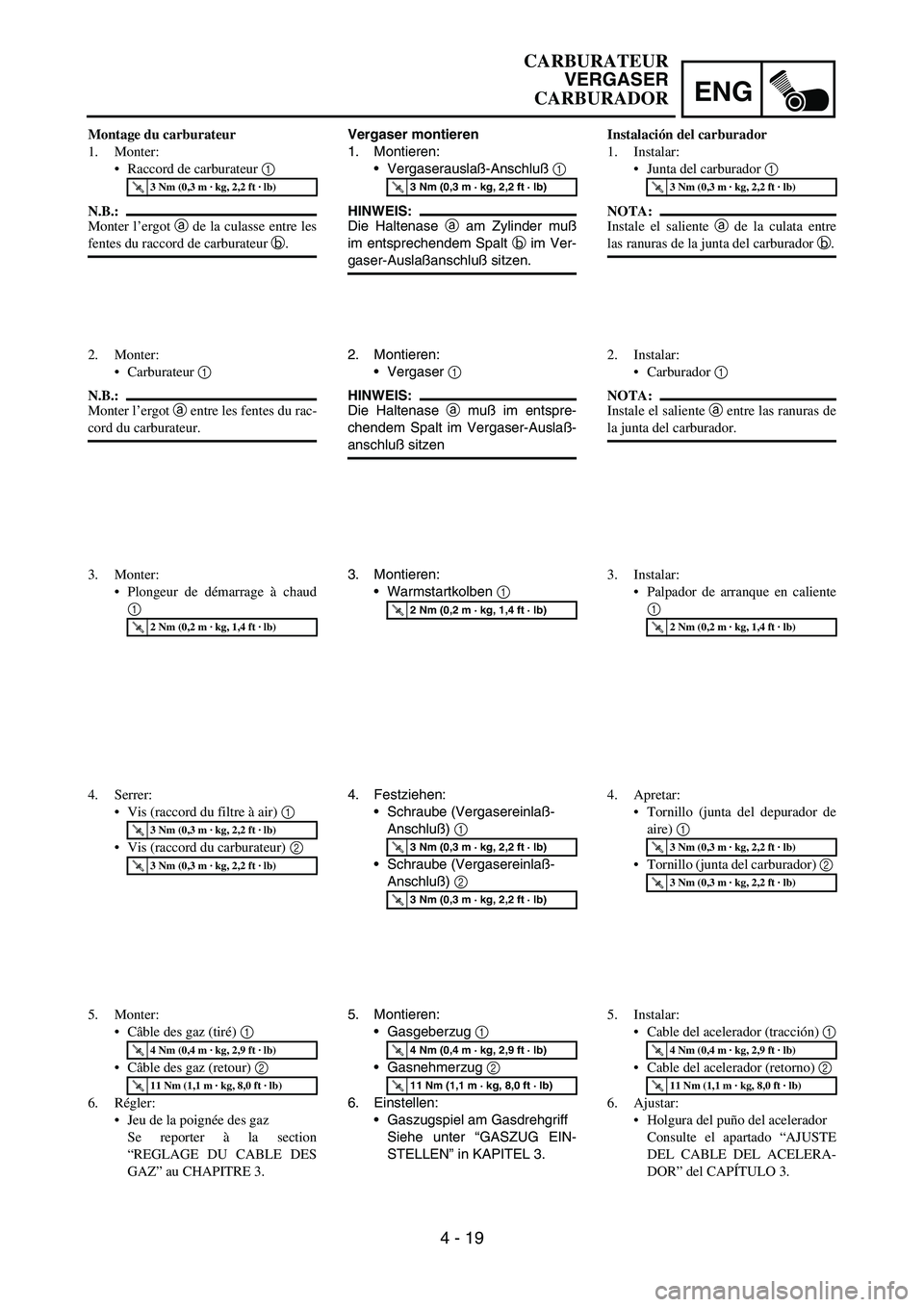

Montage du carburateur
1. Monter:
Raccord de carburateur 1
N.B.:
Monter l’ergot a de la culasse entre les
fentes du raccord de carburateur b.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Monter:
Carburateur 1
N.B.:
Monter l’ergot a entre les fentes du rac-
cord du carburateur.
3. Monter:
Plongeur de démarrage à chaud
1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
4. Serrer:
Vis (raccord du filtre à air) 1
Vis (raccord du carburateur) 2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Monter:
Câble des gaz (tiré) 1
Câble des gaz (retour) 2
6. Régler:
Jeu de la poignée des gaz
Se reporter à la section
“REGLAGE DU CABLE DES
GAZ” au CHAPITRE 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
Instalación del carburador
1. Instalar:
Junta del carburador 1
NOTA:
Instale el saliente a de la culata entre
las ranuras de la junta del carburador b.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
2. Instalar:
Carburador 1
NOTA:
Instale el saliente a entre las ranuras de
la junta del carburador.
3. Instalar:
Palpador de arranque en caliente
1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
4. Apretar:
Tornillo (junta del depurador de
aire) 1
Tornillo (junta del carburador) 2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Instalar:
Cable del acelerador (tracción) 1
Cable del acelerador (retorno) 2
6. Ajustar:
Holgura del puño del acelerador
Consulte el apartado “AJUSTE
DEL CABLE DEL ACELERA-
DOR” del CAPÍTULO 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
CARBURATEUR
VERGASER
CARBURADOR

4 - 20
ENG
7. Install:
Throttle cable cover 1
Screw (throttle cable cover) 2
2 1
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
8. Install:
TPS (throttle position sensor) coupler 1
Clamp 2
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
9. Install:
Clamp 1
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
1
CARBURETOR
