YAMAHA WR 450F 2005 Owners Manual

TUN
Hinterradaufhängung einstellen
Die Einstellung der Hinterradaufhän-
gung ist eine Sache des persönli-
chen Gefühls und der
Kursbedingungen.
Die Einstellung der Hinterradaufhän-
gung umfaßt die folgenden zwei Fak-
toren:
1. Federvorspannung
Die Einbaulänge der Feder
ändern.
Die Feder austauschen.
2. Dämpfungskraft
Die Zugstufen-Dämpfungs-
kraft ändern.
Die Druckstufen-Dämpfungs-
kraft ändern.
Einbaulänge wählen
1. Das Motorrad so am Motor auf-
bocken, daß das Hinterrad frei in
der Luft schwebt und dann den
Abstand a zwischen der Mitte der
Hinterachse und der Hinterradab-
dekkungs-Schraube messen.
2. Den Montageständer entfernen
und mit aufsitzendem Fahrer
erneut den Abstand b zwi-
schen der Mitte der Hinterachse
und der Hinterradabdeckungs-
Schraube messen.
3. Kontrollieren, ob die Differenz
zwischen den gemessenen
Abständen a und b dem Stan-
dardwert entspricht und ggf. ein-
stellen; dazu den Sicherungsring
1 lokkern und den Federvor-
spannring 2 entsprechend ver-
stellen.
Standardwert:
90–100 mm (3,5–3,9 in)
Réglage de la suspension arrière
Effectuer le réglage de la suspension
arrière en fonction de l’expérience du
pilote lors de la conduite ainsi que des
conditions du terrain.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précontrainte du res-
sort
Régler la longueur du ressort.
Changer de ressort.
2. Réglage de la force d’amortissement
Régler l’amortissement à la
détente.
Régler l’amortissement à la com-
pression.
Choix de la longueur de ressort
1. Placer un support ou un bloc sous le
moteur pour surélever la roue
arrière et mesurer la longueur a
entre le centre de l’axe de roue
arrière et le boulon de fixation du
garde-boue arrière.
2. Retirer le support ou le bloc et
mesurer, avec une personne assise
correctement sur la selle, la lon-
gueur b entre le centre de l’axe de
roue arrière et le boulon de fixation
du garde-boue arrière.
3. Desserrer le contre-écrou 1 et
effectuer le réglage en tournant le
dispositif de réglage 2 de manière
à atteindre la valeur standard, obte-
nue en soustrayant la longueur b
de la longueur a.
Valeur standard:
90 à 100 mm (3,5 à 3,9 in)
Ajuste de la suspensión trasera
La suspensión trasera se debe ajustar
según las sensaciones del piloto en un
recorrido real y en las condiciones del
circuito.
El ajuste de la suspensión trasera incluye
los dos factores siguientes:
1. Ajuste de la precarga del muelle
Cambiar la longitud máxima del
muelle.
Cambiar el muelle.
2. Ajuste de la amortiguación
Cambiar la amortiguación en
extensión.
Cambiar la amortiguación en
compresión.
Selección de la longitud máxima
1. Coloque un soporte o un bloque
debajo del motor para levantar del
suelo la rueda trasera y mida la lon-
gitud a entre el centro del eje de la
rueda trasera y el tornillo de suje-
ción del guardabarros trasero.
2. Retire el soporte o el bloque de
debajo del motor y, con una persona
sentada en el sillín, mida la longitud
retraída b entre el centro del eje de
la rueda trasera y el tornillo de suje-
ción del guardabarros trasero.
3. Afloje la contratuerca 1 y efectúe
el ajuste girando el regulador del
muelle 2 hasta obtener la cifra
estándar restando la longitud b de
la longitud a.
Cifra estándar:
90 ~ 100 mm (3,5 ~ 3,9 in)
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 15

7 - 16
TUNSETTING
NOTE:
If the machine is new and after it is broken in,
the same set length of the spring may
change because of the initial fatigue, etc. of
the spring. Therefore, be sure to make re-
evaluation.
If the standard figure cannot be achieved by
adjusting the spring adjuster and changing
the spring set length, replace the spring with
an optional one and make re-adjustment.
EC72G001
Setting of spring after replacement
After replacement, be sure to adjust the spring
to the set length [sunken length 90 ~ 100 mm
(3.5 ~ 3.9 in)] and set it.
1. Use of soft spring
Set the soft spring for less rebound
damping to compensate for its less spring
load. Run with the rebound damping
adjuster one or two clicks on the softer
side and readjust it to suit your prefer-
ence.
2. Use of stiff spring
Set the soft spring for more rebound
damping to compensate for its greater
spring load. Run with the rebound damp-
ing adjuster one or two clicks on the
stiffer side and readjust it to suit your
preference.
*Adjusting the rebound damping will be fol-
lowed more or less by a change in the com-
pression damping. For correction, turn the
low compression damping adjuster on the
softer side.

TUN
HINWEIS:
Bei neuen sowie eingefahrenen
Maschinen kann die Einbaulänge
sich verändern, wenn die Feder
allmählich ermüdet. Daher regel-
mäßig nachprüfen.
Wenn der Standardwert für die
Einbaulänge der Feder nicht mehr
durch Einstellung erreichbar ist,
muß die Feder erneuert werden.
Feder nach Austausch einstellen
Nach dem Austauschen der Feder
kontrollieren, ob die Einbaulänge 90–
100 mm (3,5–3,9 in) beträgt und ggf.
einstellen.
1. Weiche Feder
Zum Kompensieren der gerin-
geren Federvorspannung
einer weichen Feder kann die
Zugstufen-Dämpfungskraft
verringert werden. Die Zugstu-
fen-Dämpfungskraft um ein
oder zwei Raststellungen wei-
cher einstellen und nach einer
Probefahrt ggf. nachstellen.
2. Harte Feder
Zum Kompensieren der grö-
ßeren Federvorspannung
einer harten Feder kann die
Zugstufen-Dämpfungskraft
vergrößert werden. Die Zug-
stufen-Dämpfungskraft um ein
oder zwei Raststellungen här-
ter einstellen und nach einer
Probefahrt ggf. nachstellen.
*Nach einer Veränderung der
Zugstufen-Dämpfungskraft muß
gewöhnlich auch die Druckstu-
fen-Dämpfungskraft entspre-
chend eingestellt werden. Dazu
die untere Druckstufen-Dämp-
fungskraft weicher einstellen.
N.B.:
Si la moto est neuve et après qu’elle a
été rodée, la longueur du ressort peut
changer en raison de la fatigue initiale,
etc., du ressort. Il est donc important
de corriger les réglages régulièrement.
S’il est impossible d’atteindre la
valeur standard à l’aide du dispositif
de réglage et en ajustant la longueur
du ressort, remplacer le ressort par un
ressort en option et effectuer un nou-
veau réglage.
Réglage du ressort après remplace-
ment
Après avoir remplacé le ressort, veiller à
l’ajuster à la longueur recommandée
[profondeur 90 à 100 mm (3,5 à 3,9 in)]
et à le régler.
1. Ressort mou
Régler le ressort mou de manière
à diminuer l’amortissement à la
détente afin de compenser le
manque de raideur du ressort.
Après avoir, à l’aide du dispositif
de réglage, diminué l’amortisse-
ment à la détente d’un ou deux
déclics, rouler avec la moto puis
effectuer un nouveau réglage en
fonction des préférences person-
nelles.
2. Ressort dur
Régler le ressort de manière à
augmenter l’amortissement à la
détente afin de compenser la plus
grande raideur du ressort. Après
avoir, à l’aide du dispositif de
réglage, augmenté l’amortisse-
ment à la détente d’un ou deux
déclics, rouler avec la moto puis
effectuer un nouveau réglage en
fonction des préférences person-
nelles.
*Un réglage de l’amortissement à la
détente entraîne un changement de
l’amortissement à la compression.
Pour corriger, dévisser le dispositif
de réglage de l’amortissement à la
compression bas.
NOTA:
En una máquina nueva y después del
rodaje, la misma longitud extendida
del muelle puede variar debido a la
fatiga inicial, etc., del muelle. Por
tanto, no olvide reevaluarla.
Si no obtiene la cifra estándar ajus-
tando el regulador del muelle y modi-
ficando la longitud extendida de este,
cambie el muelle por uno opcional y
reajústelo.
Ajuste del muelle después de cam-
biarlo
Después del cambio no olvide ajustar el
muelle con la longitud extendida [longi-
tud retraída 90 ~ 100 mm (3,5 ~ 3,9 in)]
y fijarla.
1. Uso de un muelle blando
Ajuste el muelle blando redu-
ciendo la amortiguación en exten-
sión para compensar la menor
carga del muelle. Mueva el regu-
lador de amortiguación en exten-
sión uno o dos chasquidos por el
lado más blando y reajústelo
según sus preferencias.
2. Uso de un muelle rígido
Ajuste el muelle blando aumen-
tando la amortiguación en exten-
sión para compensar la
mayorcarga del muelle. Mueva el
regulador de amortiguación en
extensión uno o dos chasquidos
por el lado más rígido y reajústelo
según sus preferencias.
*El ajuste de la amortiguación en
extensión irá más o menos seguido
de una modificación de la amorti-
guación en compresión. Para corre-
girla, gire el regulador de
amortiguación en compresión baja
en el lado más blando.
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 16

7 - 17
TUN

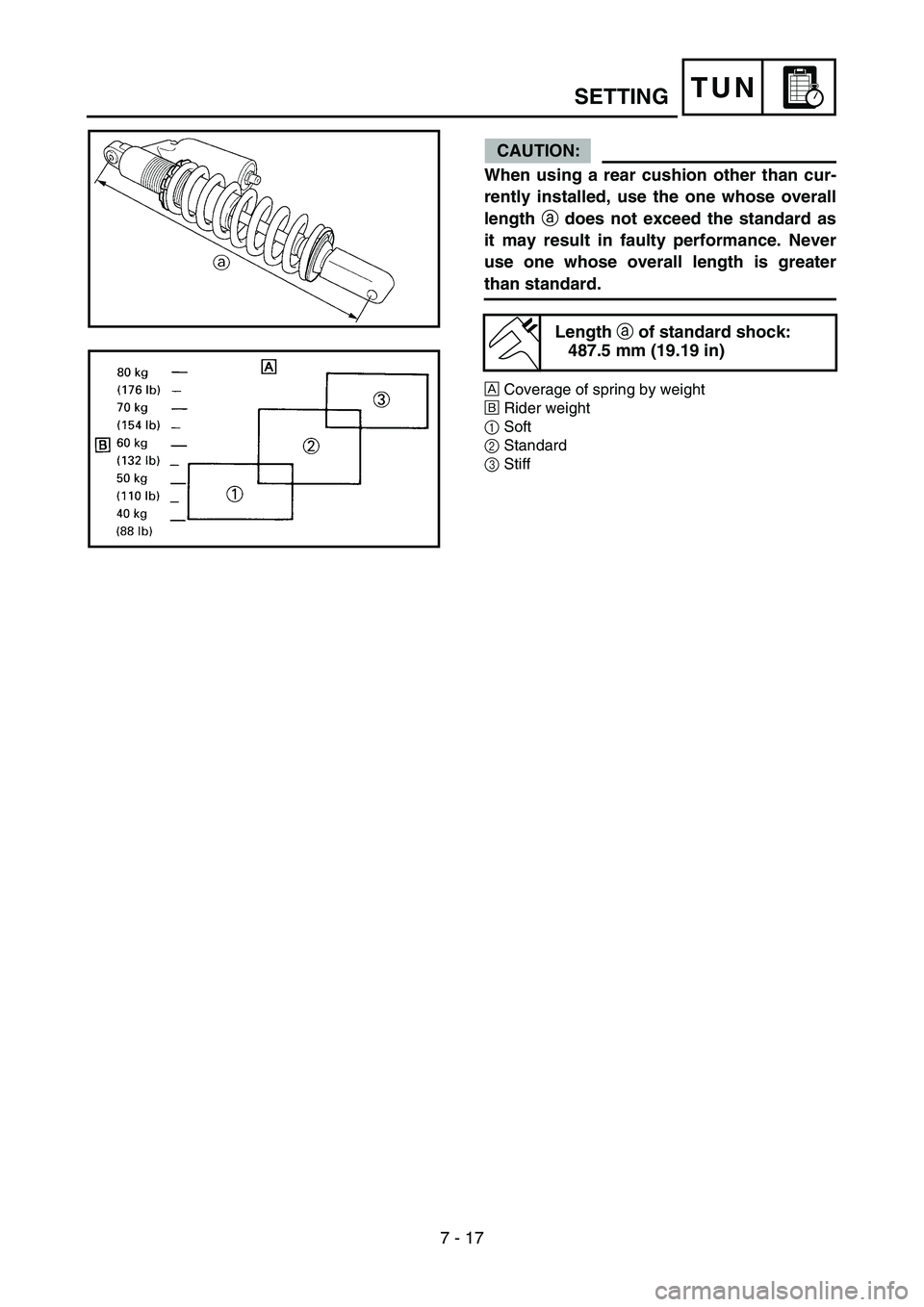

CAUTION:
When using a rear cushion other than cur-
rently installed, use the one whose overall
length a does not exceed the standard as
it may result in faulty performance. Never
use one whose overall length is greater
than standard.
ÈCoverage of spring by weight
ÉRider weight
1Soft
2Standard
3Stiff
Length a of standard shock:
487.5 mm (19.19 in)
SETTING

TUN
ACHTUNG:
Beim Austauschen des Feder-
beins darauf achten, daß dessen
Gesamtlänge a das Standardmaß
nicht überschreitet, um Leistungs-
einbußen zu vermeiden. Die Stan-
dardlänge unter keinen
Umständen überschreiten.
È
Belastungsbereich verschiedener
Federn
É
Fahrergewicht
1Weich
2Standard
3Hart
Länge a des Standard-
Federbeins:
487,5 mm (19,19 in)
ATTENTION:
Lors du remplacement de l’amortis-
seur arrière, veiller à monter un
amortisseur dont la longueur totale a
ne dépasse pas la longueur standard
sous peine d’altérer les performances.
Ne jamais monter un amortisseur
dont la longueur totale est supérieure
à la longueur standard.
È
Ressort recommandé en fonction du poids
É
Poids du motocycliste
1Mou
2Standard
3Dur
Longueur a de l’amortis-
seur standard:
487,5 mm (19,19 in)
ATENCION:
Cuando vaya a utilizar un amortigua-
dor que no sea el instalado actual-
mente, utilice uno cuya longitud total
a no sobrepase el valor estándar, ya
que puede funcionar incorrecta-
mente. No utilice nunca uno cuya lon-
gitud sea superior a la estándar.
È
Cobertura del muelle por peso
É
Peso del piloto
1Blando
2Estándar
3Rígido
Longitud a del amortigua-
dor estándar:
487,5 mm (19,19 in)
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 17

7 - 18
TUNSETTING
EC72Q000
Rear shock absorber setting parts
Rear shock spring 1
* For EUROPE
** For AUS, NZ and ZA
NOTE:
The I.D. color a is marked at the end of the
spring.
TYPESPRING
RATESPRING
PART NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT4.3
4.5
4.75UN-22212-00
5UN-22212-10
5UN-22212-20Brown/1
Green/1
Red/1260
260
260
*STD 4.9 5UN-22212-30 Black/1 260
5.1 5UN-22212-40 Blue/1 260
STD 5.3 5UN-22212-50 Yellow/1 260
**STD 5.5 5UN-22212-60 Pink/1 260
STIFF 5.7 5UN-22212-70 White/1 260
Extent of adjustment (spring length)
SPRING FREE
LENGTHEXTENT OF
ADJUSTMENT
b
260 mm (10.24 in)237.5 ~ 258.5 mm
(9.35 ~ 10.18 in)

TUN
Einstellbare Federbein-Bauteile
Feder 1
* EUROPE
** Nur AUS, NZ und ZA
HINWEIS:
Die Kennzeichnung a ist am
Federende angebracht.
AUS-
FÜH-
RUNGFEDER
RATETEILENUM-
MERKENN-
ZEICH-
NUNG
(FARBE/
ANZAHL
PUNKTE)UNGE-
SPANN-
TE
LÄNGE
WEICH4,3
4,5
4,75UN-22212-00
5UN-22212-10
5UN-22212-20Braun/1
Grün/1
Rot/1260
260
260
*STD 4,9 5UN-22212-30
Schwarz/1260
5,1 5UN-22212-40 Blau/1 260
STD 5,3 5UN-22212-50 Gelb/1 260
**STD 5,5 5UN-22212-60 Rosa/1 260
HART 5,7 5UN-22212-70 Weiß/1 260
Einstellbereich (Federlänge)
UNGE-
SPANNTE
LÄNGEEINSTELLBE-
REICH b
260 mm (10,24 in)237,5–258,5 mm
(9,35–10,18 in)
Pièces de réglage de l’amortisseur
arrière
Ressort d’amortisseur arrière 1
* EUROPE
** AUS, NZ et ZA
N.B.:
Le repère de couleur a se trouve à
l’extrémité du ressort.
TYPERAI-
DEUR
DU
RES-
SORTREFERENCE
DU RESSORTREPERE
COU-
LEUR/
POINTLON-
GUEUR
LIBRE
DU RES-
SORT
MOU4,3
4,5
4,75UN-22212-00
5UN-22212-10
5UN-22212-20Brun/1
Vert/1
Rouge/1260
260
260
* STD 4,9 5UN-22212-30 Noir/1 260
5,1 5UN-22212-40 Bleu/1 260
STD 5,3 5UN-22212-50 Jaune/1 260
**STD 5,5 5UN-22212-60 Rose/1 260
DUR 5,7 5UN-22212-70 Blanc/1 260
Plage de réglage (longueur du ressort)
LONGUEUR
LIBRE DU RES-
SORTPLAGE DE
REGLAGE b
260 mm (10,24 in)237,5 à 258,5 mm
(9,35 à 10,18 in)
Piezas del ajuste del amortiguador
trasero
Muelle del amortiguador trasero 1
* EUROPE
** AUS, NZ y ZA
NOTA:
El color de identificación a está mar-
cado en el extremo del muelle.
TIPOTEN-
SIÓN
DEL
MUE-
LLEREFEREN-
CIA DEL
MUELLECOLOR
DE
IDENTI-
FICA-
CIÓN/
PUNTOLONGI-
TUD
LIBRE
DEL
MUE-
LLE
BLAN-
DO4,3
4,5
4,75UN-22212-00
5UN-22212-10
5UN-22212-20Marrón/1
Verde/1
Rojo/1260
260
260
* STD 4,9 5UN-22212-30 Negro/1 260
5,1 5UN-22212-40 Azul/1 260
STD 5,3 5UN-22212-50
Amarillo/1260
** STD 5,5 5UN-22212-60 Rosa/1 260
RÍGI-
DO5,7 5UN-22212-70 Blanco/1 260
Amplitud del ajuste (longitud del
muelle)
LONGITUD
LIBRE DEL
MUELLEAMPLITUD DEL
AJUSTE b
260 mm (10,24 in)237,5 ~ 258,5 mm
(9,35 ~ 10,18 in)
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 18

7 - 19
TUNSETTING
EC72H002
Suspension setting
Front fork
NOTE:
If any of the following symptoms is experienced with the standard position as the base, make
resetting by reference to the adjustment procedure given in the same chart.
Before any change, set the rear shock absorber sunken length to the standard figure 90 ~ 100 mm
(3.5 ~ 3.9 in).
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff over entire rangeCompression damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Oil level (oil amount) Decrease oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).
Spring Replace with soft spring.
Unsmooth movement
over entire rangeOuter tube
Check for any bends, dents, and other noticeable
scars, etc. If any, replace affected parts.
Inner tube
Under bracket tightening
torqueRetighten to specified torque.
Poor initial
movementRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Oil seal Apply grease in oil seal wall.
Soft over entire
range, bottoming outCompression damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Oil level (oil amount) Increase oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).
Spring Replace with stiff spring.
Stiff toward stroke
endOil level (oil amount) Decrease oil level by about 5 mm (0.2 in).
Soft toward stroke
end, bottoming outOil level (oil amount) Increase oil level by about 5 mm (0.2 in).
Stiff initial movement Compression dampingTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Low front, tending to
lower front postureCompression damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Rebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Balance with rear end Set sunken length for 95 ~ 100 mm (3.7 ~ 3.9 in)
when one passenger is astride seat (lower rear pos-
ture).
Oil level (oil amount) Increase oil level by about 5 mm (0.2 in).
“Obtrusive” front,
tending to upper front
postureCompression damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Balance with rear end Set sunken length for 90 ~ 95 mm (3.5 ~ 3.7 in)
when one passenger is astride seat (upper rear pos-
ture).
Spring Replace with soft spring.
Oil lever (oil amount) Decrease oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).

7 - 20
TUNSETTING
Rear shock absorber
NOTE:
If any of the following symptoms is experienced with the standard position as the base, make
resetting by reference to the adjustment procedure given in the same chart.
Adjust the rebound damping in 2-click increments or decrements.
Adjust the low compression damping in 1-click increments or decrements.
Adjust the high compression damping in 1/6 turn increments or decrements.
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff, tending to sinkRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Spring set length Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger is astride seat.
Spongy and unstableRebound damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Low compression damp-
ingTurn adjuster clockwise (about 1 click) to increase
damping.
Spring Replace with stiff spring.
Heavy and draggingRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Spring Replace with soft spring.
Poor road grippingRebound damping Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Low compression damp-
ingTurn adjuster clockwise (about 1 clicks) to increase
damping.
High compression damp-
ingTurn adjuster clockwise (about 1/6 clicks) to
increase damping.
Spring set length Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger is astride seat.
Spring Replace with soft spring.
Bottoming outHigh compression damp-
ingTurn adjuster clockwise (about 1/6 turn) to increase
damping.
Spring set length Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger in astride seat.
Spring Replace with stiff spring.
BouncingRebound damping Turn adjuster clockwise (about 2 clicks) to increase
damping.
Spring Replace with soft spring.
Stiff travelHigh compression damp-
ingTurn adjuster counterclockwise (about 1/6 turn) to
decrease damping.
Spring set length Set sunken length for 95 ~ 100 mm (3.7 ~ 3.9 in)
when one passenger is astride seat.
Spring Replace with soft spring.

TUN
Réglage de la suspension
Fourche
N.B.:
Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer
un nouveau réglage en se référant aux procédures reprises dans le tableau.
Avant toute modification, régler la longueur de l’amortisseur arrière comprimé à la valeur standard de 90 à
100 mm (3,5 à 3,9 in).
SymptômesSection
Contrôler Régler
SautGrand
trouTrou
moyenPetit
trou
Toujours durAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Niveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5 à 10 mm (0,2 à
0,4 in).
Ressort Monter un ressort mou.
Mouvement toujours
irrégulierFourreau Vérifier s’il y des coudes, coups ou tout autre endomma-
gement visible. Si tel est le cas, remplacer les parties
endommagées. Tube plongeur
Couple de serrage du té infé-
rieurResserrer au couple spécifié.
Mauvais mouvement
initialAmortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Bague d’étanchéitéEnduire la bague d’étanchéité d’huile.
Toujours doux, débatte-
mentAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 à 10 mm (0,2 à
0,4 in).
Ressort Monter un ressort dur.
Dur en fin de courseNiveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5 mm (0,2 in).
Dur en fin de course,
débattementNiveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 mm (0,2 in).
Mouvement initial durAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Avant bas, position
avant basseAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Amortissement à la détente Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Equilibre avec l’arrière Régler la longueur sur 95 à 100 mm (3,7 à 3,9 in) avec
une personne assise correctement sur la selle (position
arrière basse).
Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 mm (0,2 in).
Avant qui “accroche”,
position avant hauteAmortissement à la com-
pressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Equilibre avec l’arrière Régler la longueur sur 90 à 95 mm (3,5 à 3,7 in) avec une
personne assise correctement sur la selle (position arrière
haute).
Ressort Monter un ressort mou.
Niveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5 à 10 mm (0,2 à
0,4 in).
REGLAGE
7 - 19
