YAMAHA WR 450F 2006 Owners Manual

–+ELEC
5. Messen:
Kohlebürsten-Länge a
Nicht nach Vorgabe → Kohle-
bürsten satzweise erneuern.
Min. Kohlebürsten-
Länge:
3,5 mm (0,14 in)
6. Messen:
Federkraft der Kohlebürsten-
Federn
Nicht nach Vorgabe → Kohle-
bürsten-Federn satzweise
erneuern.
Federkraft der Kohle-
bürsten-Federn:
3,92–5,88 N
(400–600 gf,
14,1–21,2 oz)
ZUSAMMENBAU
1. Montieren:
Kohlebürsten-Feder 1
Kohlebürste 2
2. Montieren:
Anker 1
Bei der Montage die Kohle-
bürste mit einem flachen
Schraubendreher niederhal-
ten.
ACHTUNG:
Dabei vorsichtig vorgehen, um die
Kohlebürste nicht zu beschädi-
gen. 5. Mesurer:
Longueur des balais a
Hors spécifications → Remplacer
ensemble tous les balais.
Longueur min. des balais:
3,5 mm (0,14 in)
6. Mesurer:
Force de ressort de balai
Hors spécifications → Remplacer
ensemble tous les balais.
Force de ressort de balai:
3,92 à 5,88 N
(400 à 600 gf,
14,1 à 21,2 oz)
MONTAGE
1. Monter:
Ressort de balai 1
Balai 2
2. Monter:
Ensemble d’induit 1
Monter tout en appuyant sur le
balai à l’aide d’un fin tournevis.
ATTENTION:
Veiller à ne pas endommager le balai
pendant le montage.5. Medir:
Longitud de la escobilla a
Fuera del valor especificado →
Cambiar el conjunto de las esco-
billas.
Longitud mínima de la
escobilla:
3,5 mm (0,14 in)
6. Medir:
Tensión del muelle de escobilla
Fuera del valor especificado →
Cambiar el conjunto de muelles
de las escobillas.
Tensión del muelle de esco-
billa:
3,92 ~ 5,88 N
(400 ~ 600 gf,
14,1 ~ 21,2 oz)
MONTAJE
1. Instalar:
Muelle de escobilla 1
Escobilla 2
2. Instalar:
Conjunto del inducido 1
Instálelo mientras mantiene abajo
la escobilla con la ayuda de un
destornillador fino.
ATENCION:
Tenga cuidado de no dañar la escobi-
lla durante la instalación.
DEMARRAGE ELECTRIQUE
E-STARTER
SISTEMA DE ARRANQUE ELÉCTRICO
6 - 15

6 - 16

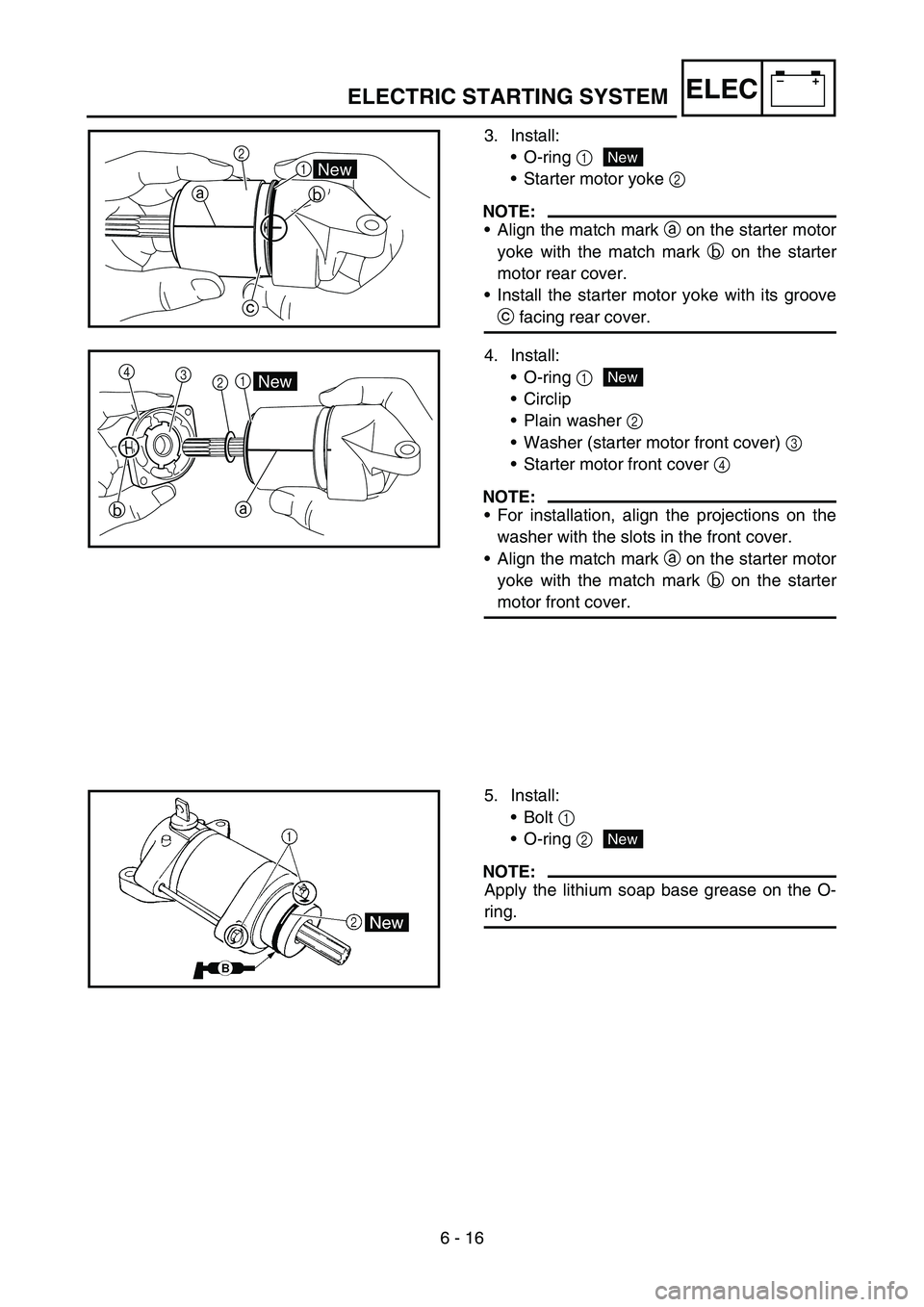

–+ELECELECTRIC STARTING SYSTEM
3. Install:
•O-ring 1
•Starter motor yoke 2
NOTE:
•Align the match mark a on the starter motor
yoke with the match mark b on the starter
motor rear cover.
•Install the starter motor yoke with its groove
c facing rear cover.
a
b
c 2
1
NewNew
4. Install:
•O-ring 1
•Circlip
•Plain washer 2
•Washer (starter motor front cover) 3
•Starter motor front cover 4
NOTE:
•For installation, align the projections on the
washer with the slots in the front cover.
•Align the match mark a on the starter motor
yoke with the match mark b on the starter
motor front cover.
ba 4
3
21
NewNew
5. Install:
•Bolt 1
•O-ring 2
NOTE:
Apply the lithium soap base grease on the O-
ring.
New

–+ELEC

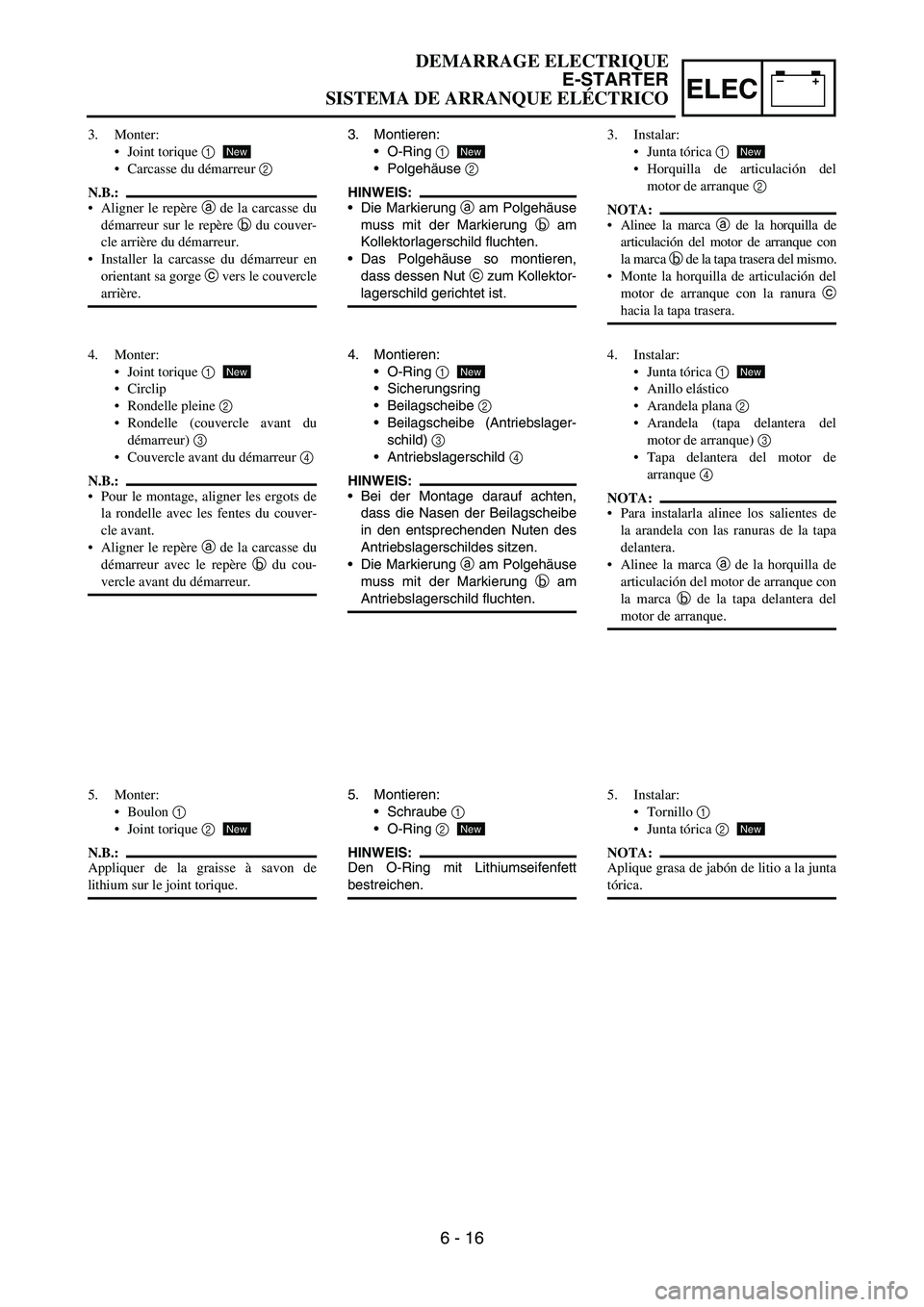

3. Montieren:
O-Ring 1
Polgehäuse 2
HINWEIS:
Die Markierung a am Polgehäuse
muss mit der Markierung b am
Kollektorlagerschild fluchten.
Das Polgehäuse so montieren,
dass dessen Nut c zum Kollektor-
lagerschild gerichtet ist.
New
4. Montieren:
O-Ring 1
Sicherungsring
Beilagscheibe 2
Beilagscheibe (Antriebslager-
schild) 3
Antriebslagerschild 4
HINWEIS:
Bei der Montage darauf achten,
dass die Nasen der Beilagscheibe
in den entsprechenden Nuten des
Antriebslagerschildes sitzen.
Die Markierung a am Polgehäuse
muss mit der Markierung b am
Antriebslagerschild fluchten.
New
5. Montieren:
Schraube 1
O-Ring 2
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
New
3. Monter:
Joint torique 1
Carcasse du démarreur 2
N.B.:
Aligner le repère a de la carcasse du
démarreur sur le repère b du couver-
cle arrière du démarreur.
Installer la carcasse du démarreur en
orientant sa gorge c vers le couvercle
arrière.
New
4. Monter:
Joint torique 1
Circlip
Rondelle pleine 2
Rondelle (couvercle avant du
démarreur) 3
Couvercle avant du démarreur 4
N.B.:
Pour le montage, aligner les ergots de
la rondelle avec les fentes du couver-
cle avant.
Aligner le repère a de la carcasse du
démarreur avec le repère b du cou-
vercle avant du démarreur.
New
5. Monter:
Boulon 1
Joint torique 2
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
New
3. Instalar:
Junta tórica 1
Horquilla de articulación del
motor de arranque 2
NOTA:
Alinee la marca a de la horquilla de
articulación del motor de arranque con
la marca b de la tapa trasera del mismo.
Monte la horquilla de articulación del
motor de arranque con la ranura c
hacia la tapa trasera.
New
4. Instalar:
Junta tórica 1
Anillo elástico
Arandela plana 2
Arandela (tapa delantera del
motor de arranque) 3
Tapa delantera del motor de
arranque 4
NOTA:
Para instalarla alinee los salientes de
la arandela con las ranuras de la tapa
delantera.
Alinee la marca a de la horquilla de
articulación del motor de arranque con
la marca b de la tapa delantera del
motor de arranque.
New
5. Instalar:
Tornillo 1
Junta tórica 2
NOTA:
Aplique grasa de jabón de litio a la junta
tórica.
New
DEMARRAGE ELECTRIQUE
E-STARTER
SISTEMA DE ARRANQUE ELÉCTRICO
6 - 16

–+ELEC
6 - 17

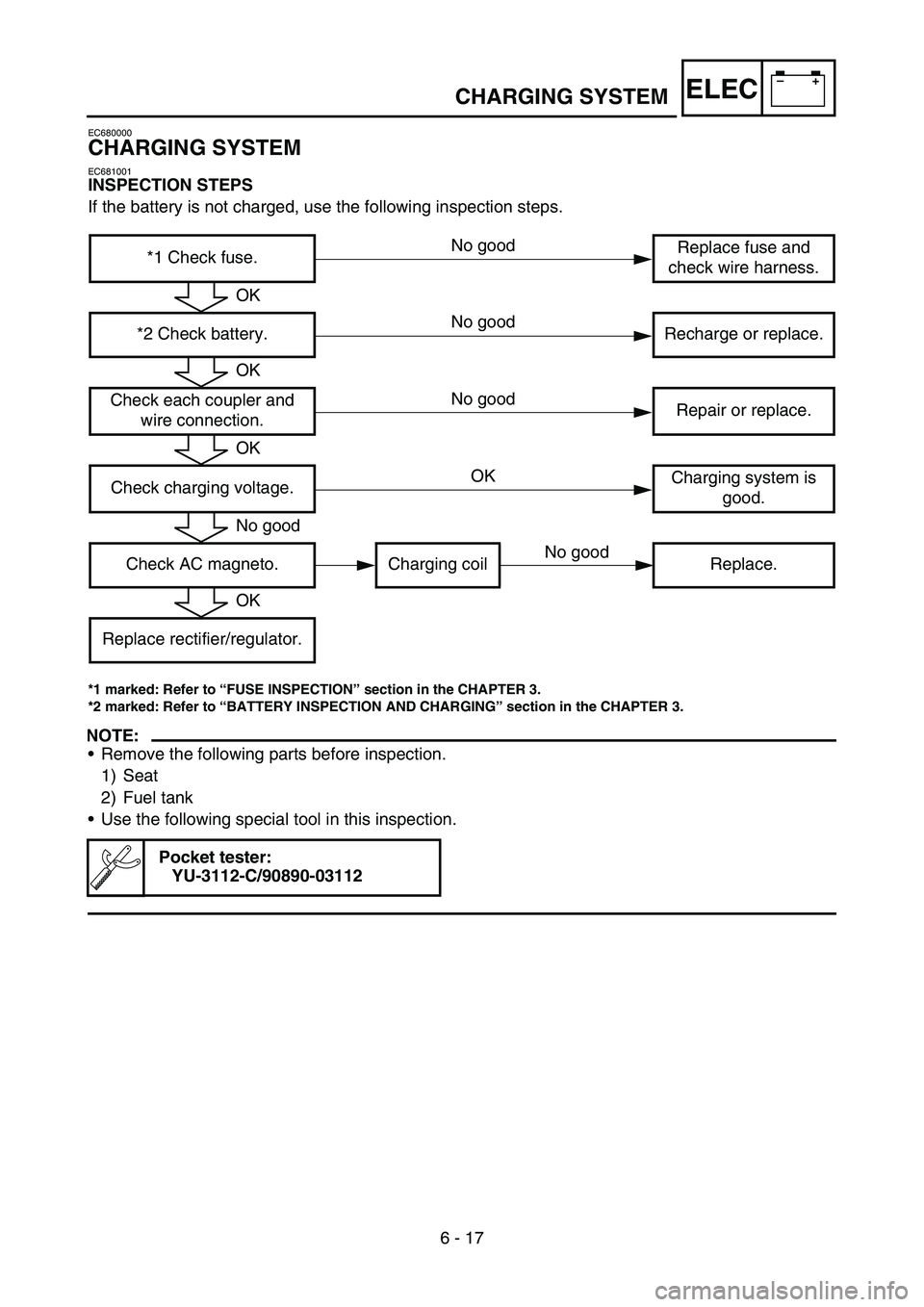

CHARGING SYSTEM
EC680000
CHARGING SYSTEM
EC681001
INSPECTION STEPS
If the battery is not charged, use the following inspection steps.
*1 marked: Refer to “FUSE INSPECTION” section in the CHAPTER 3.
*2 marked: Refer to “BATTERY INSPECTION AND CHARGING” section in the CHAPTER 3.
NOTE:
•Remove the following parts before inspection.
1) Seat
2) Fuel tank
•Use the following special tool in this inspection.
Pocket tester:
YU-3112-C/90890-03112
*1 Check fuse.Replace fuse and
check wire harness.
*2 Check battery. Recharge or replace.
Check each coupler and
wire connection.Repair or replace.
Check charging voltage.Charging system is
good.
Check AC magneto. Charging coil Replace.
Replace rectifier/regulator.
OK
OK
OK
No good
OK
No good
No good No good
No good OK

–+ELEC

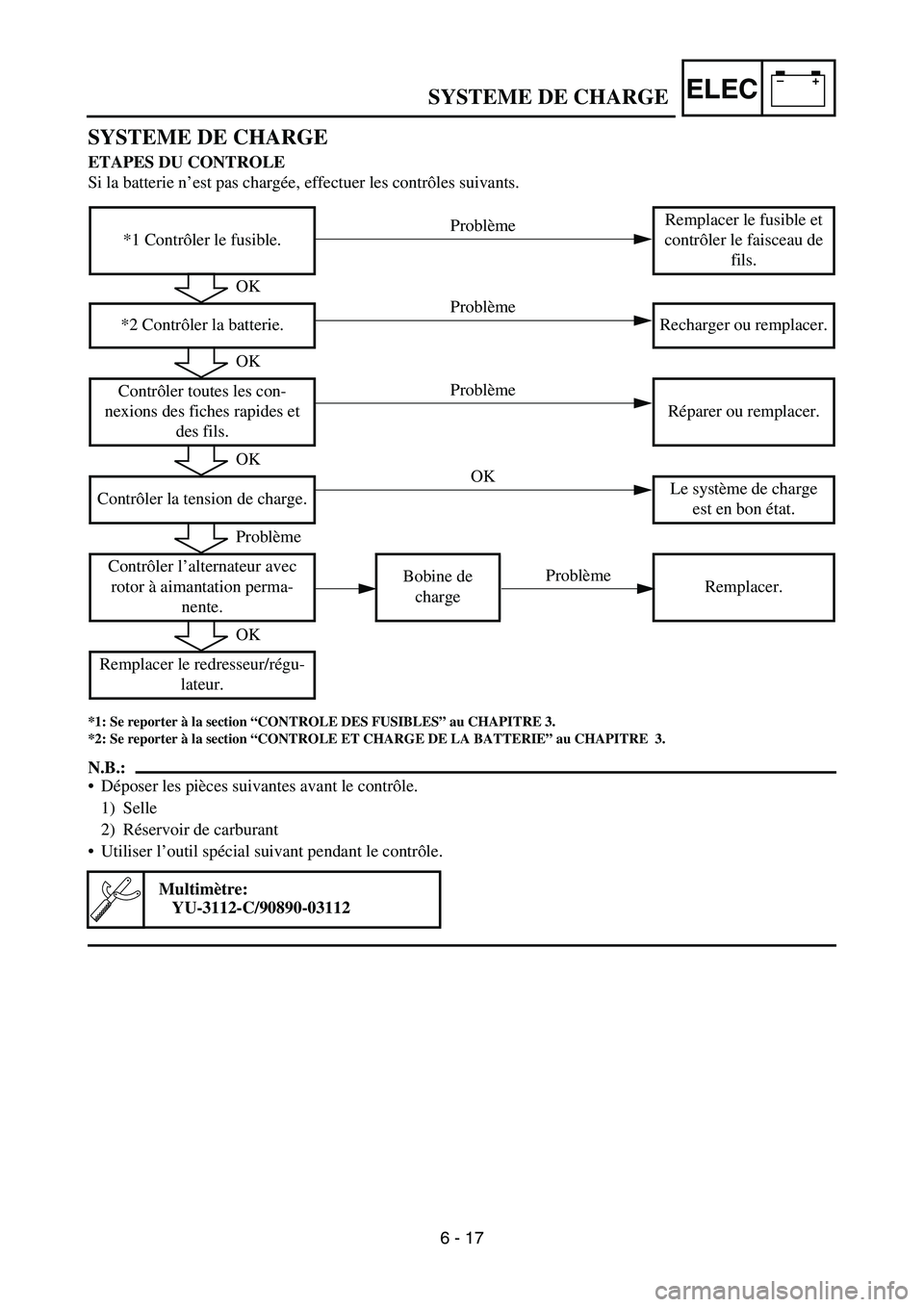

SYSTEME DE CHARGE
ETAPES DU CONTROLE
Si la batterie n’est pas chargée, effectuer les contrôles suivants.
*1: Se reporter à la section “CONTROLE DES FUSIBLES” au CHAPITRE 3.
*2: Se reporter à la section “CONTROLE ET CHARGE DE LA BATTERIE” au CHAPITRE 3.
N.B.:
Déposer les pièces suivantes avant le contrôle.
1) Selle
2) Réservoir de carburant
Utiliser l’outil spécial suivant pendant le contrôle.
Multimètre:
YU-3112-C/90890-03112
*1 Contrôler le fusible.Remplacer le fusible et
contrôler le faisceau de
fils.
*2 Contrôler la batterie. Recharger ou remplacer.
Contrôler toutes les con-
nexions des fiches rapides et
des fils.Réparer ou remplacer.
Contrôler la tension de charge.Le système de charge
est en bon état.
Contrôler l’alternateur avec
rotor à aimantation perma-
nente.Bobine de
chargeRemplacer.
Remplacer le redresseur/régu-
lateur.
OK
OK
OK
Problème
OK
Problème
Problème Problème
Problème OK
SYSTEME DE CHARGE
6 - 17

–+ELEC
LADESYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Ladesystems, wenn die Batterie nicht lädt.
*1: Siehe unter “SICHERUNG KONTROLLIEREN” in KAPITEL 3.
*2: Siehe unter “BATTERIE KONTROLLIEREN UND LADEN” in KAPITEL 3.
HINWEIS:
Vor der Kontrolle folgende Bauteile demontieren.
1) Sitzbank
2) Kraftstofftank
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Taschen-Multimeter:
YU-3112-C/90890-03112
*1 Sicherung kontrollieren.Sicherung erneuern
und Kabelbaum kon-
trollieren.
*2 Batterie kontrollieren. Laden, ggf. erneuern.
Sämtliche Steckverbinder-
und Kabelanschlüsse kon-
trollieren.Instand setzen, ggf.
erneuern.
Ladespannung kontrollie-
ren.Ladesystem in Ord-
nung.
Lichtmaschine kontrollieren. Ladespule Erneuern.
Gleichrichter/Regler erneu-
ern.
In Ordnung
In Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung Nicht in Ordnung
Nicht in Ordnung In Ordnung
LADESYSTEM
6 - 17

–+ELEC
SISTEMA DE CARGA
PROCEDIMIENTO DE REVISIÓN
Si la batería no está cargada utilice el procedimiento de comprobación siguiente.
*1 marcado: Consulte el apartado “COMPROBACIÓN DE LOS FUSIBLES” del CAPÍTULO 3.
*2 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3.
NOTA:
Desmontar las piezas siguientes antes de proceder a la revisión.
1) Sillín
2) Depósito de combustible
Utilice la herramienta especial siguiente en esta revisión.
Comprobador de bolsillo:
YU-3112-C/90890-03112
*1 Comprobar fusible.Cambiar el fusible y
comprobar el mazo de
cables.
*2 Comprobar batería. Recargar o cambiar.
Comprobar las conexiones de
todos los acopladores y cables.Reparar o cambiar.
Comprobar el voltaje de carga.Sistema de carga
correcto.
Comprobar la magneto CA. Bobina de carga Cambiar.
Cambiar el rectificador/regula-
dor.
Correcto
Correcto
Correcto
Incorrecto
Correcto
Incorrecto
Incorrecto Incorrecto
Incorrecto Correcto
SISTEMA DE CARGA
6 - 17

6 - 18
–+ELECCHARGING SYSTEM
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
•Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
CHARGING VOLTAGE INSPECTION
1. Start the engine.
2. Inspect:
•Charging voltage
Out of specification → If no failure is
found in checking the source coil resis-
tance, replace the rectifier/regulator.
Tester (+) lead
→ Red lead
1
Tester (–) lead
→ Black lead
2
Charging
voltageTester selector
position
14.1 ~ 14.9 V at
5,000 r/minDCV-20
R
BW Y1
2
3. Inspect:
•Charging coil resistance
Out of specification → Replace.
Tester (+) lead
→ White lead
1
Tester (–) lead
→ Ground
2
Charging coil
resistanceTester selector
position
0.288 ~ 0.432
Ω
at 20 °C (68 °F)Ω
× 1

–+ELEC
STECKVERBINDER- UND KABEL-
ANSCHLÜSSE KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabelan-
schlüsse
Rostig/staubig/locker/kurzge-
schlossen → Instand setzen,
ggf. erneuern.
LADESPANNUNG
KONTROLLIEREN
1. Den Motor starten.
2. Kontrollieren:
Ladespannung
Nicht nach Vorgabe → Falls
der Erregerspulen-Wider-
stand in Ordnung ist, den
Gleichrichter/Regler erneuern.
Messkabel (+) → Rot 1
Messkabel (–) → Schwarz 2
Ladespan-
nungMessgerät-
Wahlschalter
14,1–14,9 V
bei
5.000 U/minDCV-20
3. Kontrollieren:
Ladespulen-Widerstand
Nicht nach Vorgabe → Erneu-
ern.
Messkabel (+) → Weiß 1
Messkabel (–) → Masse 2
Ladespulen-
WiderstandMessgerät-
Wahlschalter
0,288–
0,432 Ω bei
20 °C (68 °F)Ω × 1
CONTROLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
Connexion des fiches rapides et
des fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
CONTROLE DE LA TENSION DE
CHARGE
1. Mettre le moteur en marche.
2. Contrôler:
Tension de charge
Hors spécifications → Si le con-
trôle de la résistance de la bobine
d’alimentation ne révèle aucun
problème, remplacer le redres-
seur/régulateur.
Fil (+) du multimètre → fil rouge 1
Fil (–) du multimètre → fil noir 2
Tension de
chargePosition du
sélecteur du
multimètre
14,1 à 14,9 V
à
5.000 tr/minDCV-20
3. Contrôler:
Résistance de la bobine de charge
Hors spécifications → Rempla-
cer.
Fil (+) du multimètre →
fil blanc 1
Fil (–) du multimètre → terre 2
Résistance de la
bobine de
chargePosition du
sélecteur du
multimètre
0,288 à
0,432 Ω à
20 °C (68 °F)Ω × 1
COMPROBACIÓN DE LA
CONEXIÓN DE ACOPLADORES Y
CABLES
1. Comprobar:
Conexión de acopladores y cables
Óxido/polvo/flojas/cortocircuito
→ Reparar o cambiar.
COMPROBACIÓN DEL VOLTAJE
DE CARGA
1. Arranque el motor.
2. Comprobar:
Voltaje de carga
Fuera del valor especificado → Si
no se encuentra ningún fallo al
comprobar la resistencia de la
bobina fuente, cambiar el rectifi-
cador/regulador.
Cable (+) del comprobador →
Cable rojo 1
Cable (–) del comprobador →
Cable negro 2
Voltaje de
cargaPosición del
selector del
comprobador
14,1 ~ 14,9 V
a 5.000 r/minDCV-20
3. Comprobar:
Resistencia de las bobinas de
carga
Fuera del valor especificado →
Cambiar.
Cable (+) del comprobador →
Cable blanco 1
Cable (–) del comprobador →
Masa 2
Resistencia de
las bobinas de
carga Posición del
selector del
comprobador
0,288 ~
0,432 Ω a
20 °C (68 °F)Ω × 1
SYSTEME DE CHARGE
LADESYSTEM
SISTEMA DE CARGA
6 - 18

–+ELEC
6 - 19
TPS (THROTTLE POSITION SENSOR) SYSTEM
EC690000
TPS (THROTTLE POSITION SENSOR) SYSTEM
INSPECTION STEPS
If the TPS will not operate, use the following inspection steps.
NOTE:
Use the following special tools in this inspection.
Pocket tester:
YU-3112-C/90890-03112
Check entire ignition
system for connection.Repair or replace.
Check TPS. TPS coil Replace.
Check CDI unit.TPS input
voltageReplace.
OK
OK
No good
No good
No good
