YAMAHA WR 450F 2006 Owners Manual

–+ELEC

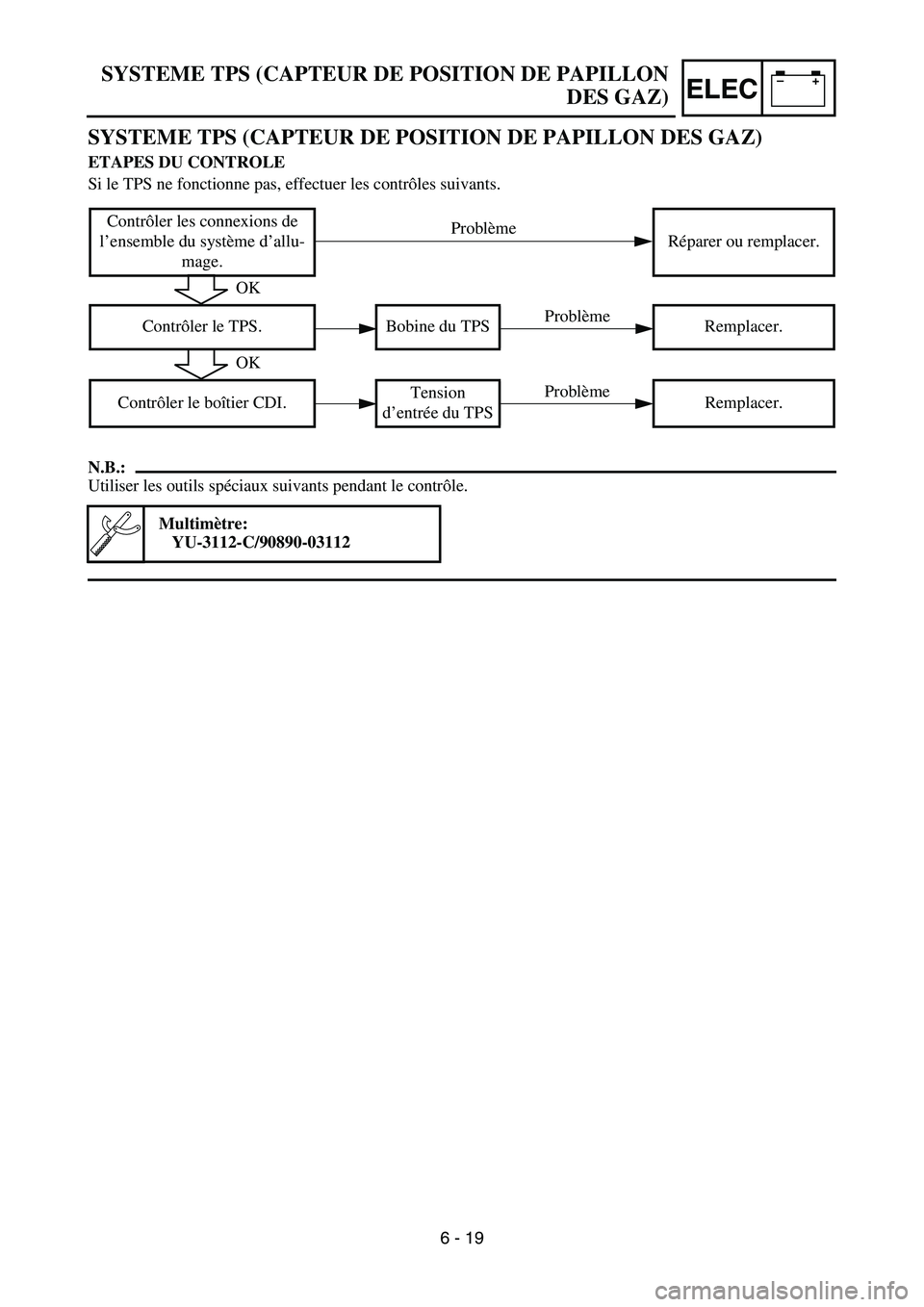

SYSTEME TPS (CAPTEUR DE POSITION DE PAPILLON DES GAZ)
ETAPES DU CONTROLE
Si le TPS ne fonctionne pas, effectuer les contrôles suivants.
N.B.:
Utiliser les outils spéciaux suivants pendant le contrôle.
Multimètre:
YU-3112-C/90890-03112
Contrôler les connexions de
l’ensemble du système d’allu-
mage.Réparer ou remplacer.
Contrôler le TPS. Bobine du TPS Remplacer.
Contrôler le boîtier CDI.Tension
d’entrée du TPSRemplacer.
OK
OK
Problème
Problème
Problème
SYSTEME TPS (CAPTEUR DE POSITION DE PAPILLON
DES GAZ)
6 - 19

–+ELEC
DROSSELKLAPPENSENSOR
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Drosselklappensensors, wenn dieser nicht funktio-
niert.
HINWEIS:
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Taschen-Multimeter:
YU-3112-C/90890-03112
Kabelanschlüsse des
gesamten Zündsystems
kontrollieren.Instand setzen, ggf.
erneuern.
Drosselklappensensor kon-
trollieren.Drosselklap-
pensensor-
SpuleErneuern.
Zündbox kontrollieren.Drosselklap-
pensensor-
Eingangs-
spannungErneuern.
In Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
DROSSELKLAPPENSENSOR
6 - 19

–+ELEC
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
PROCEDIMIENTO DE REVISIÓN
Si el TPS no funciona utilice el procedimiento de comprobación siguiente.
NOTA:
Utilice las herramientas especiales siguientes en esta revisión.
Comprobador de bolsillo:
YU-3112-C/90890-03112
Comprobar las conexiones de
todo el sistema de encendido.Reparar o cambiar.
Comprobar el TPS. Bobina del TPS Cambiar.
Comprobar la unidad CDI.Voltaje de
entrada del TPS Cambiar.
Correcto
Correcto
Incorrecto
Incorrecto
Incorrecto
SISTEMA TPS (SENSOR DE POSICIÓN DEL
ACELERADOR)
6 - 19

6 - 20
–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
HANDLING NOTE
CAUTION:
Do not loosen the screws {TPS (throttle
position sensor)}
1 except when changing
the TPS (throttle position sensor) due to
failure because it will cause a drop in
engine performance.
1
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
•Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
TPS COIL INSPECTION
1. Inspect:
•TPS coil resistance
Out of specification → Replace.
2. Loosen:
•Throttle stop screw 1
NOTE:
Turn out the throttle stop screw until the throt-
tle shaft is in the full close position.Tester (+) lead
→ Blue lead
1
Tester (–) lead
→ Black lead
2
TPS coil
resistanceTester selector
position
4 ~ 6 kΩ at
20 °C (68 °F)kΩ × 1

–+ELEC
HANDHABUNGSHINWEISE
ACHTUNG:
Die Drosselklappensensor-Schrau-
ben 1 dürfen nicht gelockert wer-
den, außer wenn der
Drosselklappensensor zu erneuern
ist.
STECKVERBINDER- UND KABEL-
ANSCHLÜSSE KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabelan-
schlüsse
Rostig/staubig/locker/kurzge-
schlossen → Instand setzen,
ggf. erneuern.
DROSSELKLAPPENSENSOR-
SPULE KONTROLLIEREN
1. Kontrollieren:
Drosselklappensensor-Spule
Nicht nach Vorgabe → Erneu-
ern.
2. Lockern:
Leerlaufeinstellschraube 1
HINWEIS:
Die Leerlaufeinstellschraube heraus-
drehen, bis die Drosselklappenwelle
sich in der völlig geschlossenen Stel-
lung befindet.Messkabel (+) → Blau 1
Messkabel (–) → Schwarz 2
Drosselklap-
pensensor-Spu-
lenwiderstandMessgerät-
Wahlschalter
4–6 kΩ bei
20 °C (68 °F)kΩ × 1
REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer les vis {TPS (capteur
de position de papillon des gaz)} 1
sauf en cas de remplacement du TPS
(capteur de position de papillon des
gaz) en raison d’une panne, car cela
provoquerait une baisse des perfor-
mances du moteur.
CONTROLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
Connexion des fiches rapides et
des fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
CONTROLE DE LA BOBINE DU
TPS
1. Contrôler:
Résistance de la bobine du TPS
Hors spécifications → Rempla-
cer.
2. Desserrer:
Vis de butée de papillon des gaz
1
N.B.:
Dévisser la vis de butée de papillon des
gaz jusqu’à ce que l’axe de papillon soit
en position complètement fermée. Fil (+) du multimètre → fil bleu 1
Fil (–) du multimètre → fil noir 2
Résistance de
la bobine du
TPSPosition du
sélecteur du
multimètre
4 à 6 kΩ à
20 °C (68 °F)kΩ × 1
NOTA RELATIVA A LA
MANIPULACIÓN
ATENCION:
No afloje los tornillos {TPS (sensor de
posición del acelerador)} 1 salvo para
cambiar el TPS (sensor de posición del
acelerador) debido a un fallo, ya que
provocará una disminución de las
prestaciones del motor.
COMPROBACIÓN DE LA
CONEXIÓN DE ACOPLADORES Y
CABLES
1. Comprobar:
Conexión de acopladores y cables
Óxido/polvo/flojas/cortocircuito
→ Reparar o cambiar.
COMPROBACIÓN DE LA BOBINA
DEL TPS
1. Comprobar:
Resistencia de la bobina del TPS
Fuera del valor especificado →
Cambiar.
2. Aflojar:
Tornillo de tope del acelerador 1
NOTA:
Gire el tornillo de tope del acelerador
hasta que el eje del acelerador esté en
posición completamente cerrada. Cable (+) del comprobador →
Cable azul 1
Cable (–) del comprobador →
Cable negro 2
Resistencia de
la bobina del
TPSPosición del
selector del
comprobador
4 ~ 6 kΩ a
20 °C (68 °F)kΩ × 1
SYSTEME TPS (CAPTEUR DE POSITION DE PAPILLON DES GAZ)
DROSSELKLAPPENSENSOR
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 20

6 - 21
–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
3. Inspect:
•TPS coil variable resistance
Check that the resistance in increased as
the throttle grip is moved from the full
close position to the full open position.
Out of specification → Replace.
Tester (+) lead
→ Yellow lead
1
Tester (–) lead
→ Black lead
2
TPS coil variable
resistanceTester selec-
tor position
Full closed Full opened
k
Ω
× 1 0 ~ 2 k
Ω
at 20 °C
(68°F)4 ~ 6 k
Ω
at 20 °C
(68°F)
TPS REPLACEMENT AND ADJUSTMENT
1. Remove:
•TPS coupler
•Screw (TPS) 1
•TPS 2
NOTE:
Loosen the screws (TPS) using the T25 bit.
2. Replace:
•TPS
3. Install:
•TPS 1
•Screw (TPS) 2
•TPS coupler
NOTE:
•Align the slot a in the TPS with the projec-
tion b on the carburetor.
•Temporarily tighten the screws (TPS).
12
21
b
a

–+ELEC
3. Kontrollieren:
Drosselklappensensor-Wider-
stand
Darauf achten, dass der
Widerstand allmählich
ansteigt, während der Gas-
drehgriff geöffnet wird.
Nicht nach Vorgabe → Erneu-
ern.
Messkabel (+) → Gelb 1
Messkabel (–) → Schwarz 2
Drosselklappen-
sensor-Wider-
standMessge-
rät-Wahl-
schalter
Ganz
geschlos-
senGanz
geöffnet
kΩ × 10–2 k
Ω
bei 20 °C
(68°F)4–6 k
Ω
bei 20 °C
(68°F)
DROSSELKLAPPENSENSOR
ERNEUERN UND EINSTELLEN
1. Demontieren:
Drosselklappensensor-Steck-
verbinder
Schraube (Drosselklappen-
sensor) 1
Drosselklappensensor 2
HINWEIS:
Die Drosselklappensensor-Schrau-
ben mit einem T25-Einsatz lockern.
2. Erneuern:
Drosselklappensensor
3. Montieren:
Drosselklappensensor 1
Drosselklappensensor-
Schraube 2
Drosselklappensensor-Steck-
verbinder
HINWEIS:
Die Haltenase b am Vergaser
muss in der Nut a im Drosselklap-
pensensor sitzen.
Die Drosselklappensensor-Schrau-
ben provisorisch festziehen. 3. Contrôler:
Résistance variable de la bobine
du TPS
Vérifier que la résistance aug-
mente lorsque l’on déplace la poi-
gnée des gaz de la position
complètement fermée à la posi-
tion complètement ouverte.
Hors spécifications → Rempla-
cer.
Fil (+) du multimètre → fil jaune 1
Fil (–) du multimètre → fil noir 2
Résistance variable
de la bobine du
TPSPosition du
sélecteur du
multimètre
Complè-
tement
ferméComplè-
tement
ouvert
kΩ × 10 à 2 kΩ
à 20 °C
(68°F)4 à 6 kΩ
à 20 °C
(68°F)
REMPLACEMENT ET REGLAGE
DU TPS
1. Déposer:
Fiche rapide du TPS
Vis (TPS) 1
TPS 2
N.B.:
Desserrer les vis (TPS) à l’aide de la
mèche T25.
2. Remplacer:
TPS
3. Monter:
TPS 1
Vis (TPS) 2
Fiche rapide du TPS
N.B.:
Aligner la fente a du TPS avec la
saillie b du carburateur.
Serrer provisoirement les vis (TPS).3. Comprobar:
Resistencia variable de la bobina
del TPS
Compruebe si la resistencia
aumenta a medida que el puño del
acelerador se desplaza desde la
posición completamente cerrada a
la posición completamente
abierta.
Fuera del valor especificado →
Cambiar.
Cable (+) del comprobador →
Cable amarillo 1
Cable (–) del comprobador →
Cable negro 2
Resistencia varia-
ble de la bobina del
TPSPosición del
selector del
comprobador
Comple-
tamente
cerradoComple-
tamente
abierto
kΩ × 10 ~ 2 k
Ω
a 20 °C
(68°F)4 ~ 6 k
Ω
a 20 °C
(68°F)
CAMBIO Y AJUSTE DEL TPS
1. Extraer:
Acoplador del TPS
Tornillo (TPS) 1
TPS 2
NOTA:
Afloje los tornillos (TPS) con la punta
T25.
2. Cambiar:
TPS
3. Instalar:
TPS 1
Tornillo (TPS) 2
Acoplador del TPS
NOTA:
Alinee la ranura a del TPS con el
saliente b del carburador.
Apriete provisionalmente los tornillos
(TPS).
SYSTEME TPS (CAPTEUR DE POSITION DE PAPILLON DES GAZ)
DROSSELKLAPPENSENSOR
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 21

6 - 22
–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
4. Adjust:
•Idle speed
Refer to “IDLE SPEED ADJUSTMENT”
section in the CHAPTER 3.
5. Insert the thin electric conductors 2 (lead)
into the TPS coupler 1, as shown, and
connect the tester to them.
CAUTION:
Do not insert the electric conductors
more than required because it may
reduce the waterproof function of the
coupler.
Make sure that a short-circuit does not
develop between the terminals because it
may cause damage to electrical compo-
nents.
6. Start the engine.Tester (+) lead
→ Yellow lead
3
Tester (–) lead
→ Black lead
4
7. Adjust:
•TPS output voltage
Adjustment steps:
Adjust the installation angle of the TPS 1 to
obtain the specified output voltage.
NOTE:
Measure the output voltage accurately with
a digital electronic voltmeter that gives an
easy reading of a small voltage.
TPS output
voltageTester selector
position
0.58 ~ 0.78 V DCV

–+ELEC
4. Einstellen:
Leerlaufdrehzahl
Siehe unter “LEERLAUF-
DREHZAHL EINSTELLEN” in
KAPITEL 3.
5. Dünne Leiter (Kabel) 2, wie in
der Abbildung gezeigt, in den
Drosselklappensensor-Steckver-
binder 1 stecken und das Mess-
gerät daran anschließen.
ACHTUNG:
Die elektrischen Leiter nicht tie-
fer als notwendig in den Steck-
verbinder stecken, um dessen
Wasserdichtigkeit nicht zu
beeinträchtigen.
Darauf achten, dass kein Kurz-
schluss vorliegt, um eine
Beschädigung der elektrischen
Anlage zu vermeiden.
6. Den Motor starten.Messkabel (+) → Gelb 3
Messkabel (–) → Schwarz 4
7. Einstellen:
Drosselklappensensor-Aus-
gangsspannung
Arbeitsvorgang:
Den Einbauwinkel des Drossel-
klappensensors 1 so einstellen,
dass die vorgeschriebene Aus-
gangsspannung anliegt.
HINWEIS:
Die Ausgangsspannung muss mit
einem präzisen Digitalmessgerät
erfasst werden.
Drosselklappen-
sensor-Aus-
gangsspannungMessgerät-
Wahlschalter
0,58–0,78 V DCV
4. Régler:
Ralenti
Se reporter à la section
“REGLAGE DU REGIME DE
RALENTI” au CHAPITRE 3.
5. Introduire les fins conducteurs élec-
triques 2 (fil) dans la fiche rapide
du TPS 1, comme illustré, et y rac-
corder le multimètre.
ATTENTION:
Ne pas enfoncer les conducteurs
électriques plus que nécessaire
parce que cela risque de réduire
l’étanchéité de la fiche rapide.
Veiller à ce qu’aucun court-circuit
ne se produise entre les bornes car
cela risque d’endommager les com-
posants électriques.
6. Mettre le moteur en marche.Fil (+) du multimètre → fil jaune 3
Fil (–) du multimètre → fil noir 4
7. Régler:
Tension de sortie du TPS
Etapes du réglage:
Régler l’angle de montage du TPS 1
de manière à obtenir la tension de
sortie spécifiée.
N.B.:
Mesurer avec précision la tension de
sortie à l’aide d’un voltmètre électro-
nique permettant une lecture facile
des faibles tensions.
Tension de
sortie du TPSPosition du
sélecteur du
multimètre
0,58 à 0,78 V DCV
4. Ajustar:
Ralentí
Consulte el apartado “AJUSTE
DEL RALENTÍ DEL MOTOR”
del CAPÍTULO 3.
5. Introduzca los conductores eléctri-
cos finos 2 (cable) en el acoplador
del TPS 1, como se muestra, y
conecte el comprobador.
ATENCION:
No introduzca los conductores eléc-
tricos más de lo necesario, pues se
puede reducir la estanqueidad del
acoplador.
Verifique que no se desarrolle un
cortocircuito entre los terminales,
ello podría provocar daños en los
componentes eléctricos.
6. Arranque el motor.Cable (+) del comprobador →
Cable amarillo 3
Cable (–) del comprobador →
Cable negro 4
7. Ajustar:
Voltaje de salida del TPS
Procedimiento de ajuste:
Ajuste el ángulo del TPS 1 hasta
obtener el voltaje de salida especifi-
cado.
NOTA:
Mida con precisión el voltaje de
salida con un voltímetro electrónico y
digital que proporcione una lectura
fácil de voltajes pequeños.
Voltaje de
salida del TPS Posición del
selector del
comprobador
0,58 ~ 0,78 V DCV
SYSTEME TPS (CAPTEUR DE POSITION DE PAPILLON DES GAZ)
DROSSELKLAPPENSENSOR
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 22

6 - 23
–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
8. Tighten:
•Screw (TPS) 1
9. Stop the engine.
1
EC694000
TPS INPUT VOLTAGE INSPECTION
1. Disconnect the TPS coupler.
2. Start the engine.
3. Inspect:
•TPS input voltage
Out of specification → Replace the CDI
unit.
Tester (+) lead
→ Blue lead
1
Tester (–) lead
→ Black/Blue lead
2
TPS input
voltageTester selector
position
4 ~ 6 V DCV-20
