YAMAHA WR 450F 2006 Owners Manual

–+ELEC
8. Festziehen:
Drosselklappensensor-
Schraube 1
9. Den Motor abstellen.
DROSSELKLAPPENSENSOR-
EINGANGSSPANNUNG
KONTROLLIEREN
1. Den Drosselklappensensor-
Steckverbinder abziehen.
2. Den Motor starten.
3. Kontrollieren:
Drosselklappensensor-Ein-
gangsspannung
Nicht nach Vorgabe → Zünd-
box erneuern.
Messkabel (+) → Blau 1
Messkabel (–) →
Schwarz/Blau 2
Drosselklappen-
sensor-Ein-
gangsspannungMessgerät-
Wahlschalter
4–6 V DCV-20
8. Serrer:
Vis (TPS) 1
9. Arrêter le moteur.
CONTROLE DE LA TENSION
D’ENTREE DU TPS
1. Débrancher la fiche rapide du TPS.
2. Mettre le moteur en marche.
3. Contrôler:
Tension d’entrée du TPS
Hors spécifications → Remplacer
le boîtier CDI.
Fil (+) du multimètre → fil bleu 1
Fil (–) du multimètre →
fil noir/bleu 2
Tension
d’entrée du
TPSPosition du
sélecteur du
multimètre
4 à 6 V DCV-20
8. Apretar:
Tornillo (TPS) 1
9. Pare el motor.
COMPROBACIÓN DEL VOLTAJE
DE ENTRADA DEL TPS
1. Desconecte el acoplador del TPS.
2. Arranque el motor.
3. Comprobar:
Voltaje de entrada del TPS
Fuera del valor especificado →
Cambiar la unidad CDI.
Cable (+) del comprobador →
Cable azul 1
Cable (–) del comprobador →
Cable negro/azul 2
Voltaje de
entrada del
TPS Posición del
selector del
comprobador
4 ~ 6 V DCV-20
SYSTEME TPS (CAPTEUR DE POSITION DE PAPILLON DES GAZ)
DROSSELKLAPPENSENSOR
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 23

–+ELEC
6 - 24

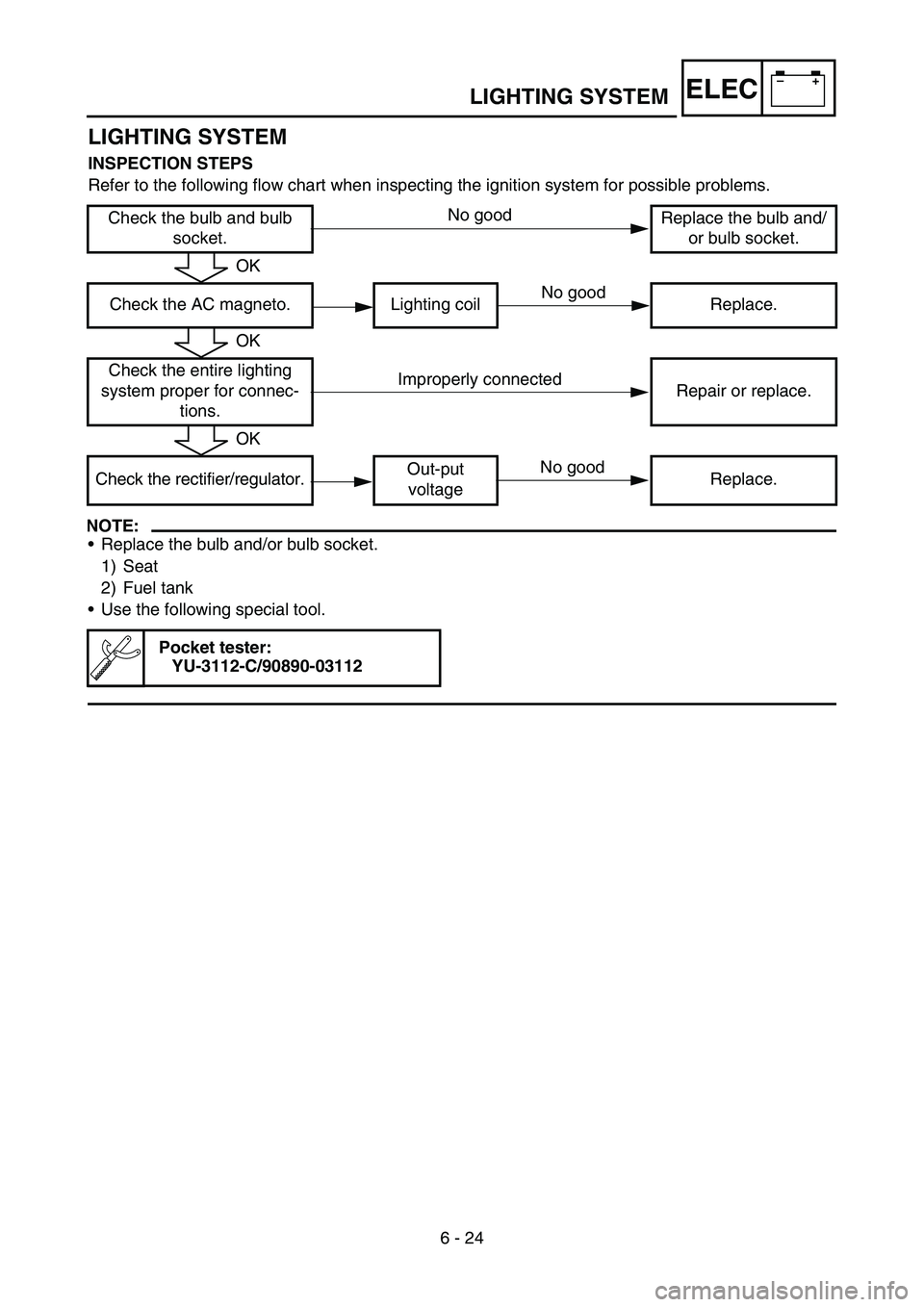

LIGHTING SYSTEM
LIGHTING SYSTEM
INSPECTION STEPS
Refer to the following flow chart when inspecting the ignition system for possible problems.
NOTE:
•Replace the bulb and/or bulb socket.
1) Seat
2) Fuel tank
•Use the following special tool.
Check the bulb and bulb
socket.Replace the bulb and/
or bulb socket.
Check the AC magneto. Lighting coil Replace.
Check the entire lighting
system proper for connec-
tions.Repair or replace.
Check the rectifier/regulator.Out-put
voltageReplace.
Pocket tester:
YU-3112-C/90890-03112
OK
OK
OK
No good
Improperly connectedNo good
No good

–+ELEC

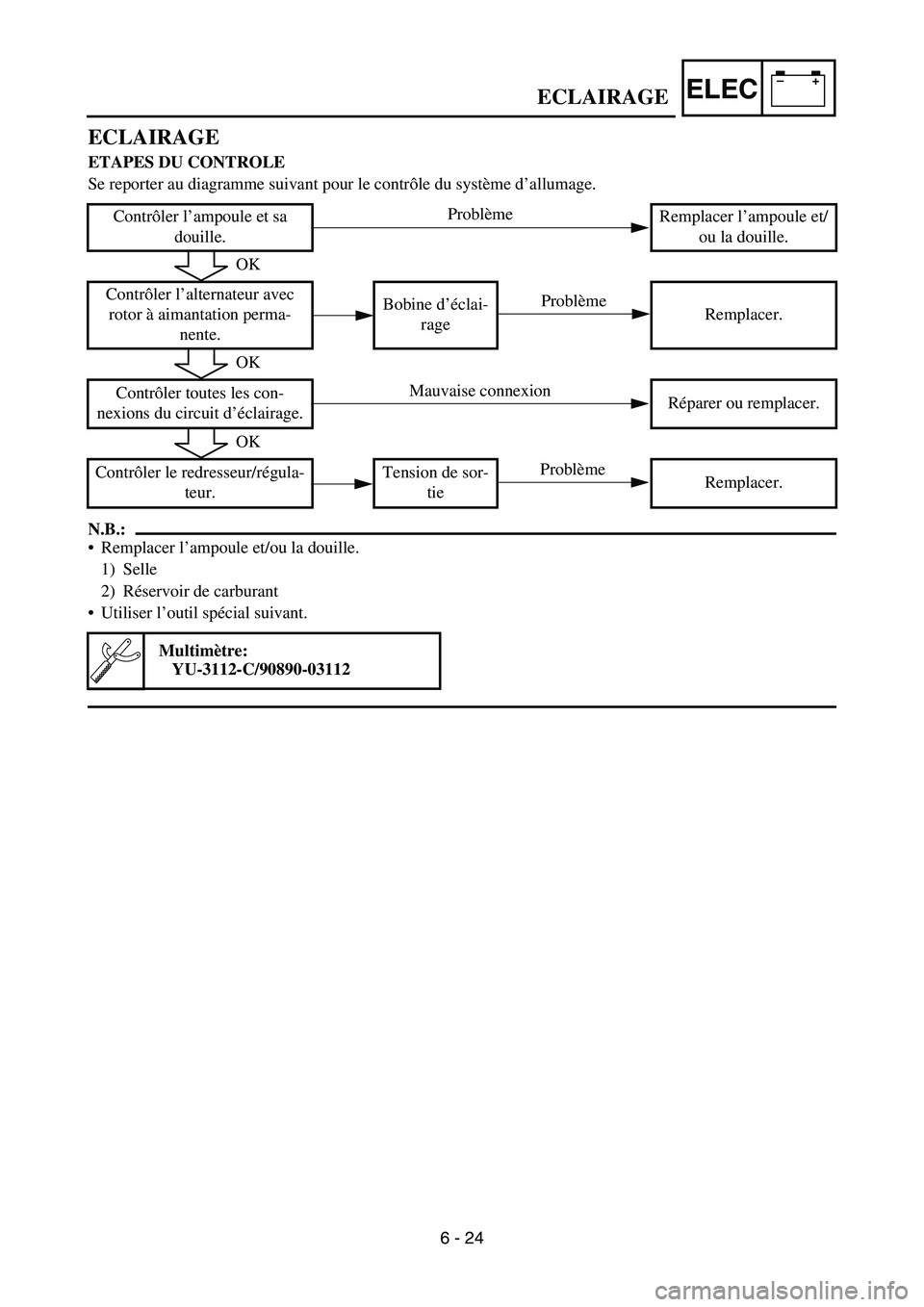

ECLAIRAGE
ETAPES DU CONTROLE
Se reporter au diagramme suivant pour le contrôle du système d’allumage.
N.B.:
Remplacer l’ampoule et/ou la douille.
1) Selle
2) Réservoir de carburant
Utiliser l’outil spécial suivant.
Contrôler l’ampoule et sa
douille.Remplacer l’ampoule et/
ou la douille.
Contrôler l’alternateur avec
rotor à aimantation perma-
nente.Bobine d’éclai-
rageRemplacer.
Contrôler toutes les con-
nexions du circuit d’éclairage.Réparer ou remplacer.
Contrôler le redresseur/régula-
teur.Tension de sor-
tieRemplacer.
Multimètre:
YU-3112-C/90890-03112
OK
OK
OK
ECLAIRAGE
6 - 24
Problème
Mauvaise connexionProblème
Problème

–+ELEC

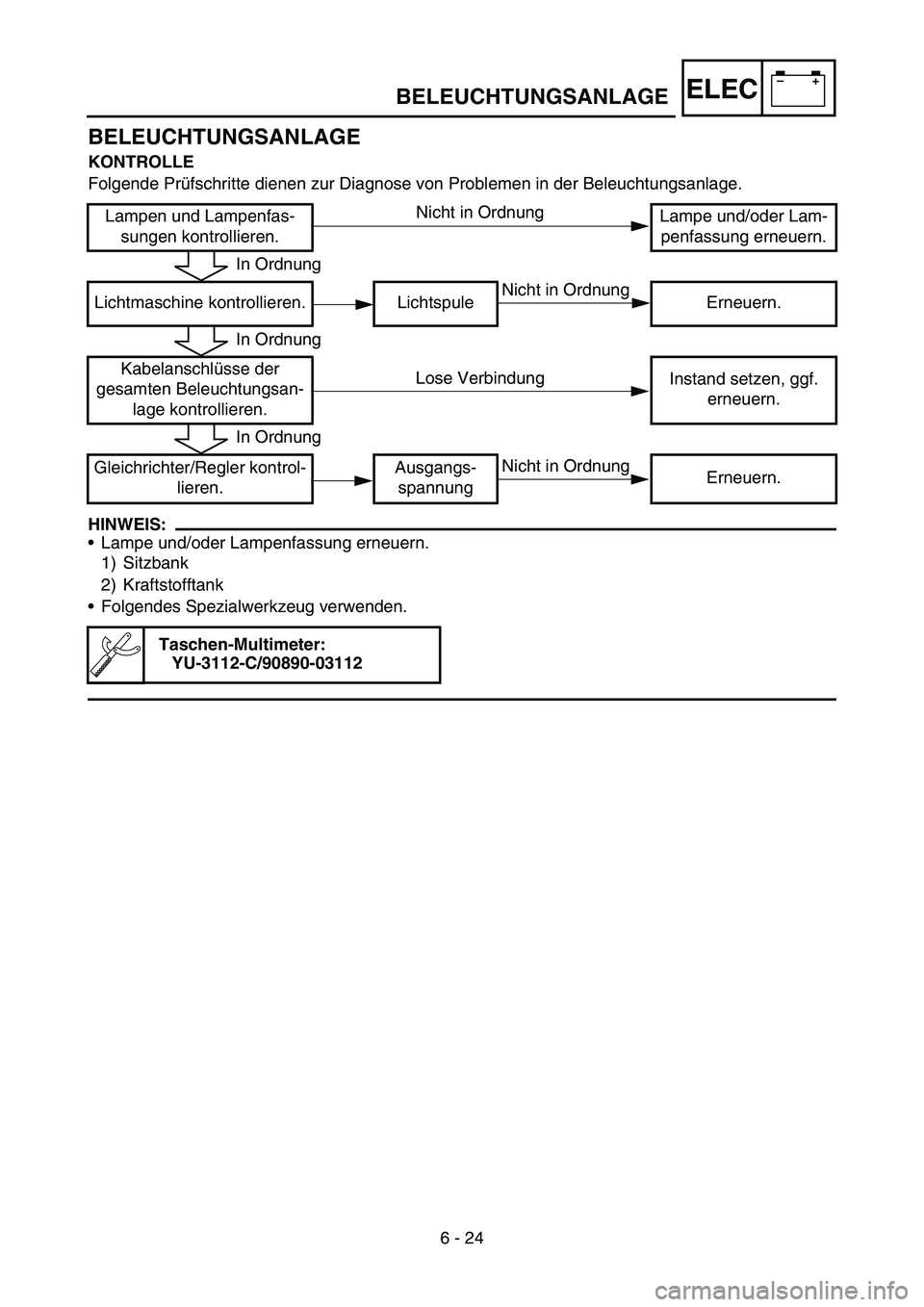

BELEUCHTUNGSANLAGE
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von Problemen in der Beleuchtungsanlage.
HINWEIS:
Lampe und/oder Lampenfassung erneuern.
1) Sitzbank
2) Kraftstofftank
Folgendes Spezialwerkzeug verwenden.
Lampen und Lampenfas-
sungen kontrollieren.Lampe und/oder Lam-
penfassung erneuern.
Lichtmaschine kontrollieren. Lichtspule Erneuern.
Kabelanschlüsse der
gesamten Beleuchtungsan-
lage kontrollieren.Instand setzen, ggf.
erneuern.
Gleichrichter/Regler kontrol-
lieren.Ausgangs-
spannungErneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112
In Ordnung
In Ordnung
In Ordnung
BELEUCHTUNGSANLAGE
6 - 24
Nicht in Ordnung
Lose VerbindungNicht in Ordnung
Nicht in Ordnung

–+ELEC
SISTEMA DE ILUMINACIÓN
PROCEDIMIENTO DE REVISIÓN
Consulte el diagrama de flujo siguiente cuando compruebe posibles fallos del sistema de encendido.
NOTA:
Cambiar la bombilla o el casquillo de la bombilla.
1) Sillín
2) Depósito de combustible
Utilice la herramienta especial siguiente.
Comprobar la bombilla y el
casquillo de la bombilla.Cambiar la bombilla o el
casquillo de la bombilla.
Comprobar la magneto CA.Bobina de ilu-
minaciónCambiar.
Comprobar las conexiones del
sistema de iluminación.Reparar o cambiar.
Comprobar el rectificador/
regulador.Voltaje de
salidaCambiar.
Comprobador de bolsillo:
YU-3112-C/90890-03112
Correcto
Correcto
Correcto
SISTEMA DE ILUMINACIÓN
6 - 24
Incorrecto
Conexión incorrectaIncorrecto
Incorrecto

6 - 25
–+ELECLIGHTING SYSTEM
AC MAGNETO INSPECTION
1. Inspect:
•Lighting coil resistance
Out of specification → Replace.
RECTIFIER/REGULATOR INSPECTION
1. Connect the battery leads.
2. Start the engine.
3. Turn on the headlight and taillight by turn-
ing on the lights switch.
4. Inspect:
•Out-put voltage
Out of specification → Replace rectifier/
regulator. Tester (+) lead
→ Yellow lead
1
Tester (–) lead
→ Ground
2
Lighting coil
resistanceTester selector
position
0.224 ~ 0.336
Ω
at 20 °C (68 °F)Ω
× 1
Tester (+) lead
→ Yellow lead
1
Tester (–) lead
→ Black lead
2
Out-put voltageTester selector
position
13.0 ~ 14.0 V at
5,000 r/minACV-20
R
BW
Y1
2

–+ELEC
LICHTMASCHINE
KONTROLLIEREN
1. Kontrollieren:
Lichtspulen-Widerstand
Nicht nach Vorgabe → Erneu-
ern.
GLEICHRICHTER/REGLER
KONTROLLIEREN
1. Die Batteriekabel anschließen.
2. Den Motor starten.
3. Mit dem Lichtschalter den
Scheinwerfer und das Rücklicht
einschalten.
4. Kontrollieren:
Ausgangsspannung
Nicht nach Vorgabe → Gleich-
richter/Regler erneuern. Messkabel (+) → Gelb 1
Messkabel (–) → Masse 2
Lichtspulen-
WiderstandMessgerät-
Wahlschalter
0,224–
0,336 Ω bei
20 °C (68 °F)Ω × 1
Messkabel (+) → Gelb 1
Messkabel (–) → Schwarz 2
Ausgangs-
spannungMessgerät-
Wahlschalter
13,0–14,0 V
bei
5.000 U/minACV-20
CONTROLE DE L’ALTERNATEUR
AVEC ROTOR A AIMENTATION
PERMANENTE
1. Contrôler:
Résistance de la bobine d’éclai-
rage
Hors spécifications → Rempla-
cer.
CONTROLE DU REDRESSEUR/
REGULATEUR
1. Raccorder les câbles de la batterie.
2. Mettre le moteur en marche.
3. Allumer le phare et le feu arrière à
l’aide du contacteur d’éclairage.
4. Contrôler:
Tension de sortie
Hors spécifications → Remplacer
le redresseur/régulateur. Fil (+) du multimètre → fil jaune 1
Fil (–) du multimètre → terre 2
Résistance de
la bobine
d’éclairagePosition du
sélecteur du
multimètre
0,224 à
0,336 Ω à
20 °C (68 °F)Ω × 1
Fil (+) du multimètre → fil jaune 1
Fil (–) du multimètre → fil noir 2
Tension de
sortiePosition du
sélecteur du
multimètre
13,0 à
14,0 V à
5.000 tr/minACV-20
COMPROBACIÓN DE LA
MAGNETO CA
1. Comprobar:
Resistencia de la bobina de luz
Fuera del valor especificado →
Cambiar.
COMPROBACIÓN DEL
RECTIFICADOR/REGULADOR
1. Conectar los cables de la batería.
2. Arranque el motor.
3. Encienda el faro y el piloto trasero
con el interruptor de luces.
4. Comprobar:
Voltaje de salida
Fuera del valor especificado →
Cambiar el rectificador/regula-
dor. Cable (+) del comprobador →
Cable amarillo 1
Cable (–) del comprobador →
Masa 2
Resistencia de
la bobina de
luzPosición del
selector del
comprobador
0,224 ~
0,336 Ω a
20 °C (68 °F)Ω × 1
Cable (+) del comprobador →
Cable amarillo 1
Cable (–) del comprobador →
Cable negro 2
Voltaje de
salidaPosición del
selector del
comprobador
13,0 ~ 14,0 V
a 5.000 r/minACV-20
ECLAIRAGE
BELEUCHTUNGSANLAGE
SISTEMA DE ILUMINACIÓN
6 - 25

–+ELEC
6 - 26
SIGNALING SYSTEM
SIGNALING SYSTEM
INSPECTION STEPS
If the speedometer will not operate, use the following inspection steps.
*1 marked: Refer to “BATTERY INSPECTION AND CHARGING” section in the CHAPTER 3.
NOTE:
•Remove the following parts before inspection.
1) Headlight
•Use the following special tools in this inspection.
Pocket tester:
YU-3112-C/90890-03112
*1 Check battery. Recharge or replace.
Check each coupler and
wire connection.Repair or replace.
Check multi-function dis-
play.Input voltage Replace wire harness.
Output voltageReplace multi-func-
tion display.
Check speed sensor. Replace.
OK
OK
OK
No good
No good
No good No good
No good

–+ELEC

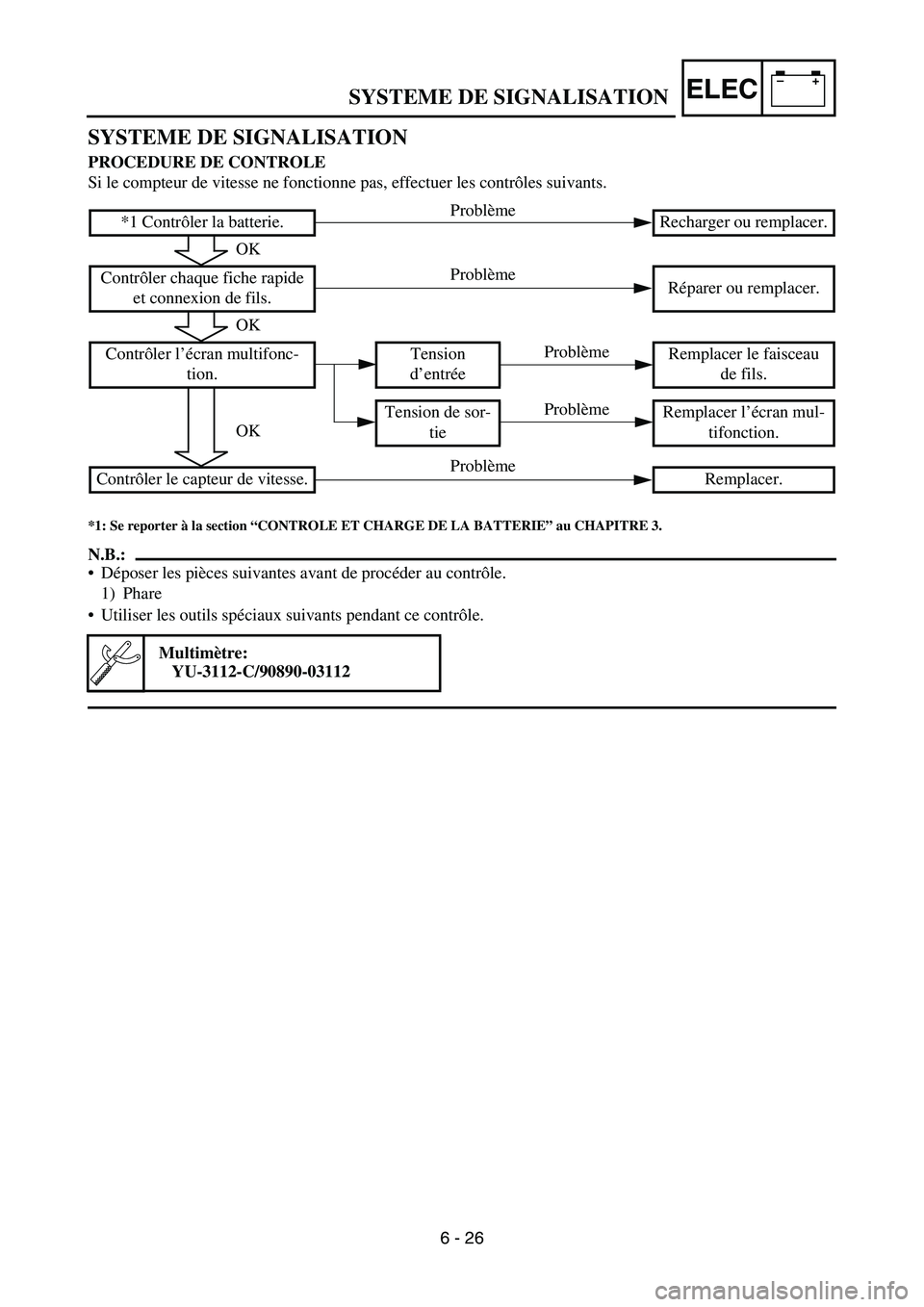

SYSTEME DE SIGNALISATION
PROCEDURE DE CONTROLE
Si le compteur de vitesse ne fonctionne pas, effectuer les contrôles suivants.
*1: Se reporter à la section “CONTROLE ET CHARGE DE LA BATTERIE” au CHAPITRE 3.
N.B.:
Déposer les pièces suivantes avant de procéder au contrôle.
1) Phare
Utiliser les outils spéciaux suivants pendant ce contrôle.
Multimètre:
YU-3112-C/90890-03112
*1 Contrôler la batterie. Recharger ou remplacer.
Contrôler chaque fiche rapide
et connexion de fils.Réparer ou remplacer.
Contrôler l’écran multifonc-
tion.Tension
d’entréeRemplacer le faisceau
de fils.
Tension de sor-
tieRemplacer l’écran mul-
tifonction.
Contrôler le capteur de vitesse. Remplacer.
OK
OK
OK
Problème
Problème
Problème Problème
Problème
SYSTEME DE SIGNALISATION
6 - 26

–+ELEC
SIGNALANLAGE
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Geschwindigkeitssensors, wenn dieser nicht funkti-
oniert.
*1: Siehe unter “BATTERIE KONTROLLIEREN UND LADEN” in KAPITEL 3.
HINWEIS:
Vor der Kontrolle folgende Bauteile demontieren:
1) Scheinwerfer
Folgendes Spezialwerkzeug für die Kontrolle verwenden:
Taschen-Multimeter
YU-3112-C/90890-03112
*1 Batterie kontrollieren. Laden, ggf. erneuern.
Sämtliche Steckverbinder-
und Kabelanschlüsse kon-
trollieren.Instand setzen, ggf.
erneuern.
Multifunktionsanzeige kon-
trollierenEingangs-
spannungKabelbaum erneuern.
Ausgangs-
spannungMultifunktionsan-
zeige erneuern.
Geschwindigkeitssensor
kontrollieren.Erneuern.
In Ordnung
In Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
SIGNALANLAGE
6 - 26
