INSP
ADJ

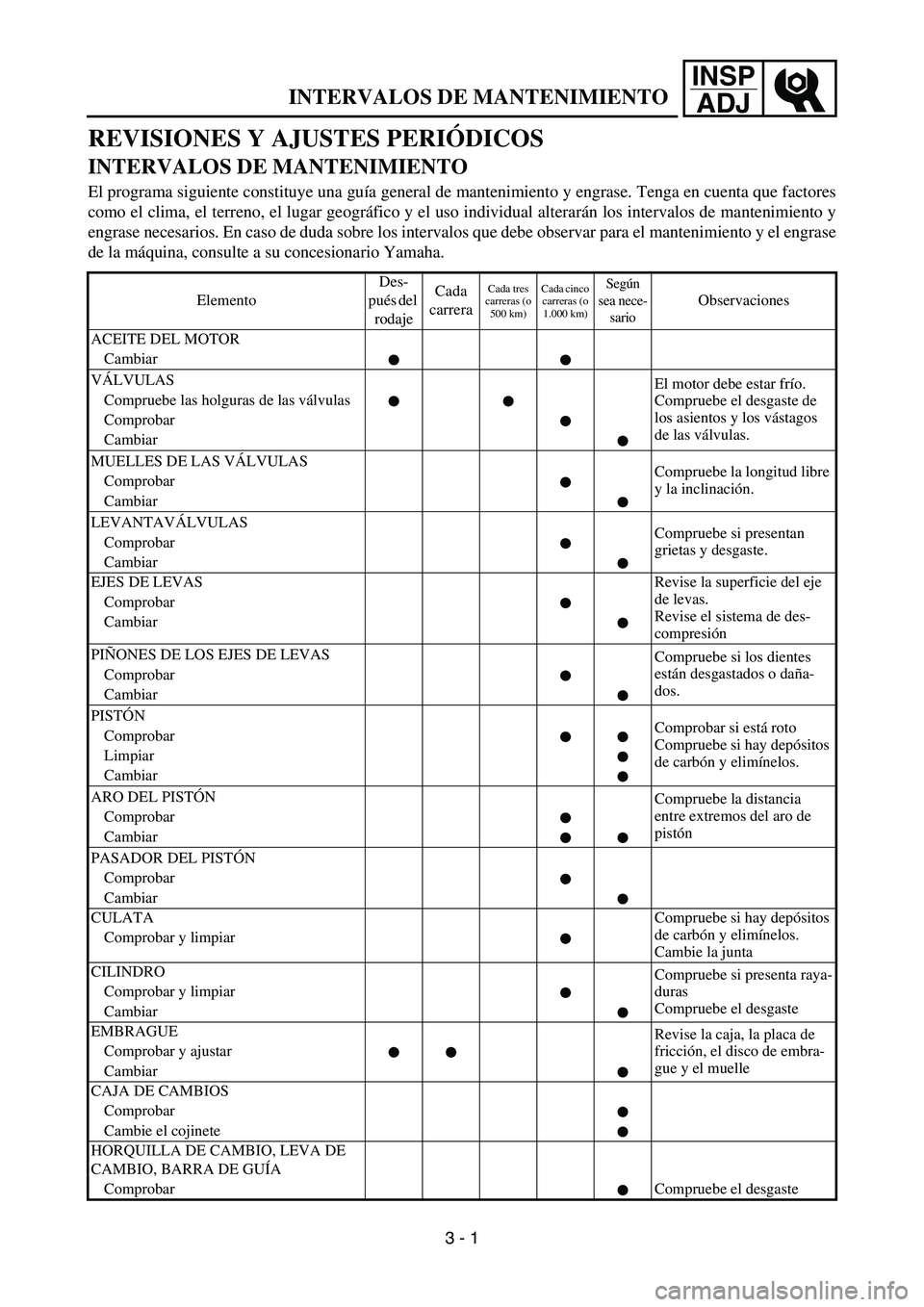

REVISIONES Y AJUSTES PERIÓDICOS
INTERVALOS DE MANTENIMIENTO
El programa siguiente constituye una guía general de mantenimiento y engrase. Tenga en cuenta que factores
como el clima, el terreno, el lugar geográfico y el uso individual alterarán los intervalos de mantenimiento y
engrase necesarios. En caso de duda sobre los intervalos que debe observar para el mantenimiento y el engrase
de la máquina, consulte a su concesionario Yamaha.
ElementoDes-
pués del
rodajeCada
carreraCada tres
carreras (o
500 km)Cada cinco
carreras (o
1.000 km)Según
sea nece-
sario
Observaciones
ACEITE DEL MOTOR
Cambiar
VÁLVULAS
El motor debe estar frío.
Compruebe el desgaste de
los asientos y los vástagos
de las válvulas. Compruebe las holguras de las válvulas
Comprobar
Cambiar
MUELLES DE LAS VÁLVULAS
Compruebe la longitud libre
y la inclinación. Comprobar
Cambiar
LEVANTAVÁLVULAS
Compruebe si presentan
grietas y desgaste. Comprobar
Cambiar
EJES DE LEVAS Revise la superficie del eje
de levas.
Revise el sistema de des-
compresión Comprobar
Cambiar
PIÑONES DE LOS EJES DE LEVAS
Compruebe si los dientes
están desgastados o daña-
dos. Comprobar
Cambiar
PISTÓN
Comprobar si está roto
Compruebe si hay depósitos
de carbón y elimínelos. Comprobar
Limpiar
Cambiar
ARO DEL PISTÓN
Compruebe la distancia
entre extremos del aro de
pistón Comprobar
Cambiar
PASADOR DEL PISTÓN
Comprobar
Cambiar
CULATACompruebe si hay depósitos
de carbón y elimínelos.
Cambie la junta Comprobar y limpiar
CILINDRO
Compruebe si presenta raya-
duras
Compruebe el desgaste Comprobar y limpiar
Cambiar
EMBRAGUE
Revise la caja, la placa de
fricción, el disco de embra-
gue y el muelle Comprobar y ajustar
Cambiar
CAJA DE CAMBIOS
Comprobar
Cambie el cojinete
HORQUILLA DE CAMBIO, LEVA DE
CAMBIO, BARRA DE GUÍA
Comprobar Compruebe el desgaste
INTERVALOS DE MANTENIMIENTO
3 - 1

INSP
ADJ
TUERCA DEL ROTOR
Volver a apretar
SILENCIADOR
Comprobar y volver a apretar
Limpiar
Cambiar
* De ambos, lo que venga primero
*PARACHISPAS(Cada seis
meses)
Limpiar
CIGÜEÑAL
Comprobar y limpiar
CARBURADOR
Comprobar, ajustar y limpiar
SISTEMA DE INDUCCIÓN DE AIRE
Comprobar y limpiar
BUJÍA
Comprobar y limpiar
Cambiar
CADENA DE TRANSMISIÓN
Utilice lubricante para cadenas
Holgura de la cadena:
48 ~ 58 mm (1,9 ~ 2,3 in) Lubricar, ajustar holgura, alinear
Cambiar
SISTEMA DE REFRIGERACIÓN
Comprobar nivel de refrigerante y fugas
Comprobar el funcionamiento del tapón
del radiador
Cambiar el refrigerante Cada dos años
Comprobar los tubos
TUERCAS Y TORNILLOS EXTERIORES Consulte el apartado
“PUESTA EN MARCHA Y
RODAJE” del CAPÍTULO 1. Volver a apretar
FILTRO DE AIRE
Utilice aceite para filtros de
aire de espuma o un aceite
equivalente Limpiar y lubricar
Cambiar
FILTRO DE ACEITE
Cambiar
DEPURADOR DE ACEITE (bastidor)
Limpiar
BASTIDOR
Limpiar y comprobar
DEPÓSITO DE COMBUSTIBLE, LLAVE
DE PASO DE COMBUSTIBLE
Limpiar y comprobar
FRENOS
Ajuste la posición de la maneta y la altura
del pedal
Lubrique el punto de pivote
Compruebe la superficie del disco de freno
Compruebe el nivel de líquido y fugas
Reapriete los tornillos del disco de freno,
los tornillos de la pinza, los tornillos de la
bomba de freno y los pernos de unión
Cambie las pastillasElementoDes-
pués del
rodajeCada
carrera
Cada tres
carreras (o
500 km)Cada cinco
carreras (o
1.000 km)Según
sea nece-
sario
Observaciones

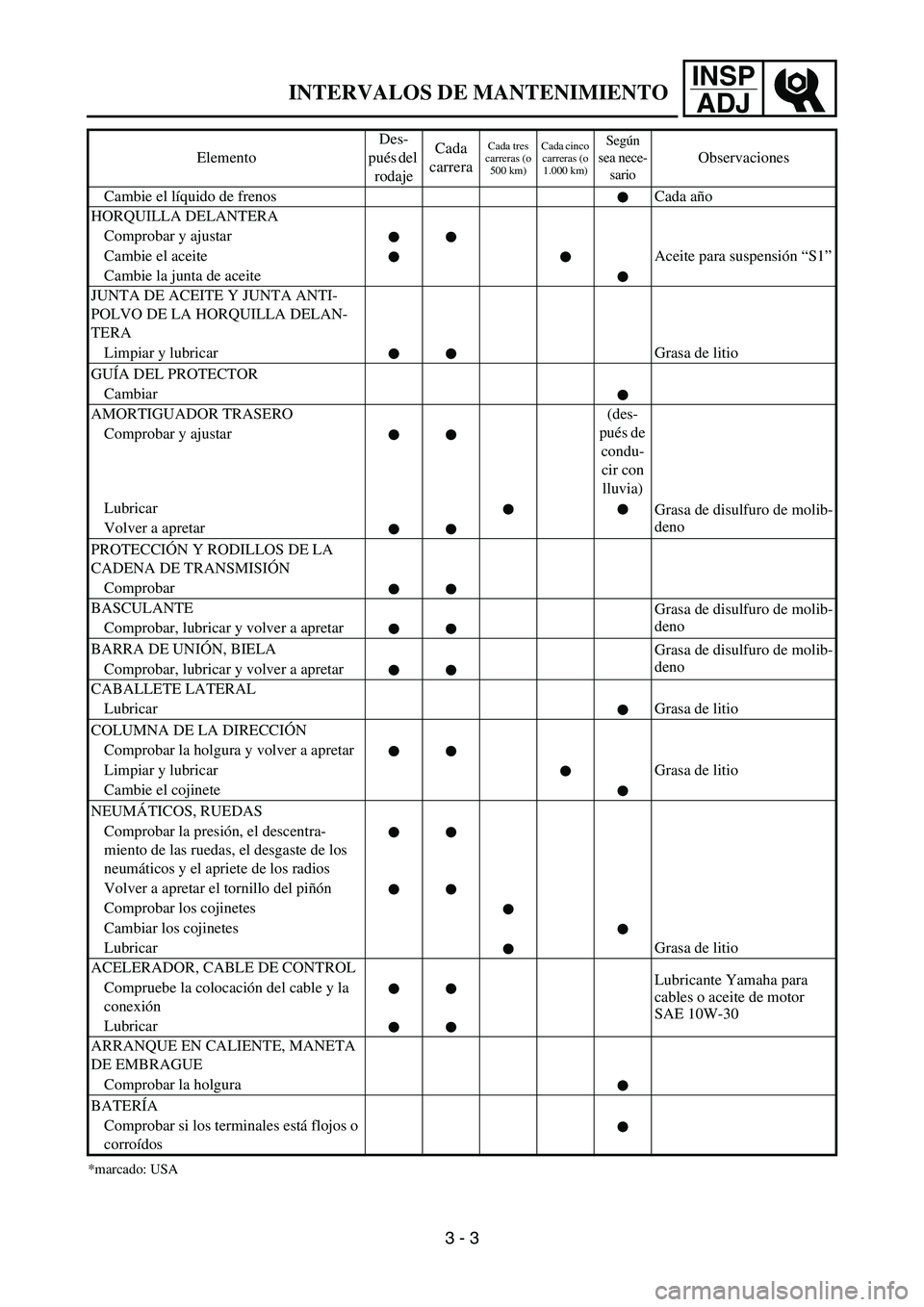

INTERVALOS DE MANTENIMIENTO
3 - 2

INSP
ADJ
*marcado: USA
Cambie el líquido de frenos Cada año
HORQUILLA DELANTERA
Comprobar y ajustar
Cambie el aceite Aceite para suspensión “S1”
Cambie la junta de aceite
JUNTA DE ACEITE Y JUNTA ANTI-
POLVO DE LA HORQUILLA DELAN-
TERA
Limpiar y lubricar Grasa de litio
GUÍA DEL PROTECTOR
Cambiar
AMORTIGUADOR TRASERO (des-
pués de
condu-
cir con
lluvia) Comprobar y ajustar
Lubricar
Grasa de disulfuro de molib-
deno
Volver a apretar
PROTECCIÓN Y RODILLOS DE LA
CADENA DE TRANSMISIÓN
Comprobar
BASCULANTE
Grasa de disulfuro de molib-
deno
Comprobar, lubricar y volver a apretar
BARRA DE UNIÓN, BIELA
Grasa de disulfuro de molib-
deno
Comprobar, lubricar y volver a apretar
CABALLETE LATERAL
LubricarGrasa de litio
COLUMNA DE LA DIRECCIÓN
Comprobar la holgura y volver a apretar
Limpiar y lubricar Grasa de litio
Cambie el cojinete
NEUMÁTICOS, RUEDAS
Comprobar la presión, el descentra-
miento de las ruedas, el desgaste de los
neumáticos y el apriete de los radios
Volver a apretar el tornillo del piñón
Comprobar los cojinetes
Cambiar los cojinetes
LubricarGrasa de litio
ACELERADOR, CABLE DE CONTROL
Lubricante Yamaha para
cables o aceite de motor
SAE 10W-30 Compruebe la colocación del cable y la
conexión
Lubricar
ARRANQUE EN CALIENTE, MANETA
DE EMBRAGUE
Comprobar la holgura
BATERÍA
Comprobar si los terminales está flojos o
corroídosElementoDes-
pués del
rodajeCada
carrera
Cada tres
carreras (o
500 km)Cada cinco
carreras (o
1.000 km)Según
sea nece-
sario
Observaciones
INTERVALOS DE MANTENIMIENTO
3 - 3

3 - 4
INSP
ADJ
PRE-OPERATION INSPECTION AND MAINTENANCE
EC320000
PRE-OPERATION INSPECTION AND MAINTENANCE
Before riding for break-in operation, practice or a race, make sure the machine is in good operating
condition.
Before using this machine, check the following points.
GENERAL INSPECTION AND MAINTENANCE
Item Routine Page
CoolantCheck that coolant is filled up to the radiator filler cap.
Check the cooling system for leakage.P.3-5 ~ 9
FuelCheck that a fresh gasoline is filled in the fuel tank. Check the
fuel line for leakage.P.1-21
Engine oilCheck that the oil level is correct. Check the crankcase and oil
line for leakage.P.3-14 ~ 18
Gear shifter and clutchCheck that gears can be shifted correctly in order and that the
clutch operates smoothly.P.3-9 ~ 10
Throttle grip/HousingCheck that the throttle grip operation and free play are correctly
adjusted. Lubricate the throttle grip and housing, if necessary.P.3-10 ~ 11
Brakes Check the play of front brake and effect of front and rear brake. P.3-25 ~ 31
ChainCheck chain slack and alignment. Check that the chain is lubri-
cated properly.P.3-32 ~ 35
WheelsCheck for excessive wear and tire pressure. Check for loose
spokes and have no excessive play.P.3-43 ~ 44
SteeringCheck that the handlebar can be turned smoothly and have no
excessive play.P.3-44 ~ 46
Front forks and rear shock
absorberCheck that they operate smoothly and there is no oil leakage. P.3-35 ~ 42
Cables (wires)Check that the clutch and throttle cables move smoothly. Check
that they are not caught when the handlebars are turned or when
the front forks travel up and down.—
Muffler Check that the muffler is tightly mounted and has no cracks.—
Sprocket Check that the driven sprocket tightening bolt is not loose. P.3-32
Lubrication Check for smooth operation. Lubricate if necessary. P.3-47
Bolts and nuts Check the chassis and engine for loose bolts and nuts. P.1-26
Lead connectorsCheck that the AC magneto, CDI unit, and ignition coil are con-
nected tightly.P.1-6
SettingsIs the machine set suitably for the condition of the racing course
and weather or by taking into account the results of test runs
before racing? Are inspection and maintenance completely
done?P.7-1 ~ 20

INSP
ADJ

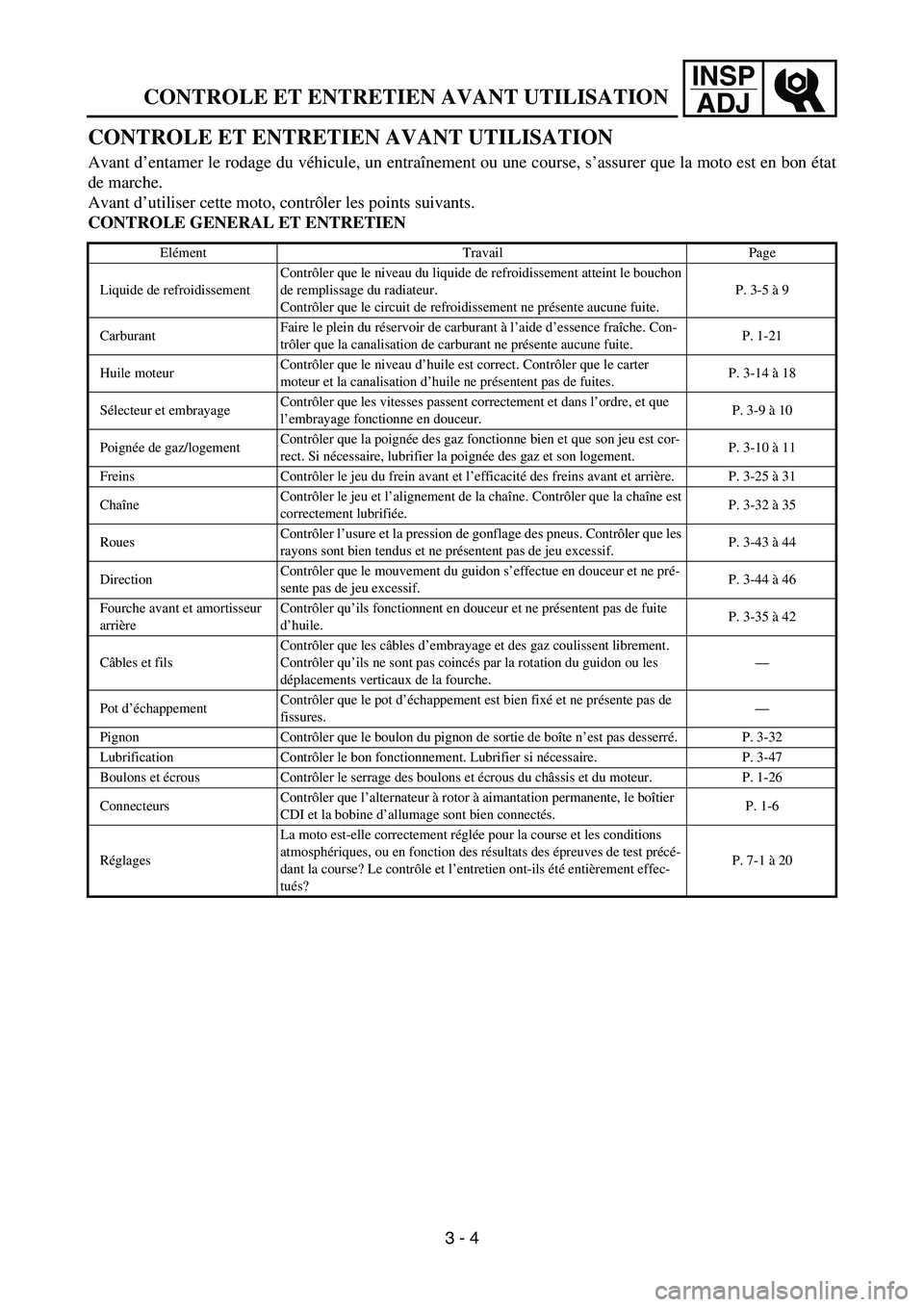

CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant d’entamer le rodage du véhicule, un entraînement ou une course, s’assurer que la moto est en bon état
de marche.
Avant d’utiliser cette moto, contrôler les points suivants.
CONTROLE GENERAL ET ENTRETIEN
Elément Travail Page
Liquide de refroidissementContrôler que le niveau du liquide de refroidissement atteint le bouchon
de remplissage du radiateur.
Contrôler que le circuit de refroidissement ne présente aucune fuite.P. 3-5 à 9
CarburantFaire le plein du réservoir de carburant à l’aide d’essence fraîche. Con-
trôler que la canalisation de carburant ne présente aucune fuite.P. 1-21
Huile moteurContrôler que le niveau d’huile est correct. Contrôler que le carter
moteur et la canalisation d’huile ne présentent pas de fuites.P. 3-14 à 18
Sélecteur et embrayageContrôler que les vitesses passent correctement et dans l’ordre, et que
l’embrayage fonctionne en douceur.P. 3-9 à 10
Poignée de gaz/logementContrôler que la poignée des gaz fonctionne bien et que son jeu est cor-
rect. Si nécessaire, lubrifier la poignée des gaz et son logement.P. 3-10 à 11
Freins Contrôler le jeu du frein avant et l’efficacité des freins avant et arrière. P. 3-25 à 31
ChaîneContrôler le jeu et l’alignement de la chaîne. Contrôler que la chaîne est
correctement lubrifiée.P. 3-32 à 35
RouesContrôler l’usure et la pression de gonflage des pneus. Contrôler que les
rayons sont bien tendus et ne présentent pas de jeu excessif.P. 3-43 à 44
DirectionContrôler que le mouvement du guidon s’effectue en douceur et ne pré-
sente pas de jeu excessif.P. 3-44 à 46
Fourche avant et amortisseur
arrièreContrôler qu’ils fonctionnent en douceur et ne présentent pas de fuite
d’huile.P. 3-35 à 42
Câbles et filsContrôler que les câbles d’embrayage et des gaz coulissent librement.
Contrôler qu’ils ne sont pas coincés par la rotation du guidon ou les
déplacements verticaux de la fourche.—
Pot d’échappementContrôler que le pot d’échappement est bien fixé et ne présente pas de
fissures.—
Pignon Contrôler que le boulon du pignon de sortie de boîte n’est pas desserré. P. 3-32
Lubrification Contrôler le bon fonctionnement. Lubrifier si nécessaire. P. 3-47
Boulons et écrous Contrôler le serrage des boulons et écrous du châssis et du moteur. P. 1-26
ConnecteursContrôler que l’alternateur à rotor à aimantation permanente, le boîtier
CDI et la bobine d’allumage sont bien connectés.P. 1-6
RéglagesLa moto est-elle correctement réglée pour la course et les conditions
atmosphériques, ou en fonction des résultats des épreuves de test précé-
dant la course? Le contrôle et l’entretien ont-ils été entièrement effec-
tués?P. 7-1 à 20
CONTROLE ET ENTRETIEN AVANT UTILISATION
3 - 4

INSP
ADJ

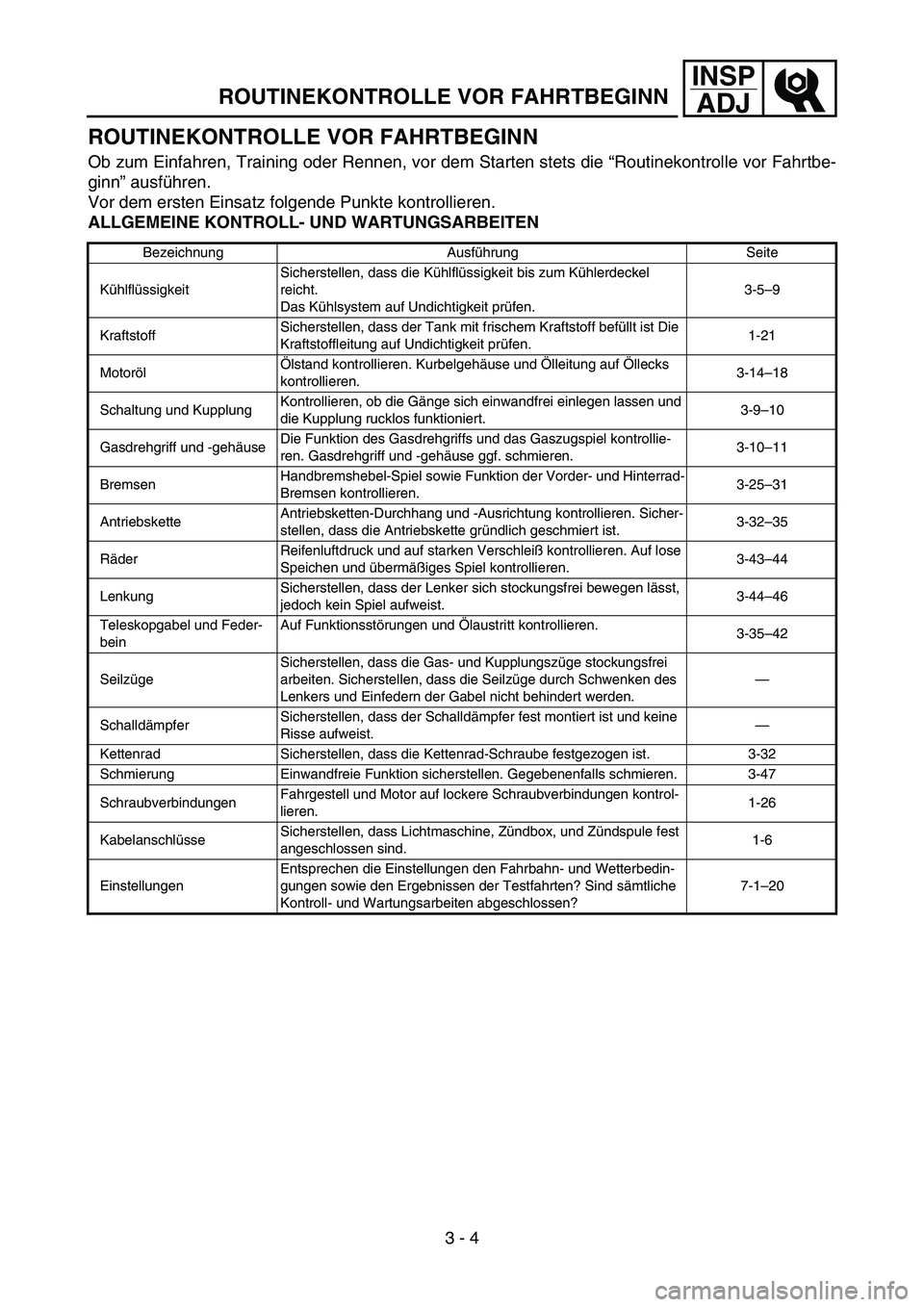

ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren, Training oder Rennen, vor dem Starten stets die “Routinekontrolle vor Fahrtbe-
ginn” ausführen.
Vor dem ersten Einsatz folgende Punkte kontrollieren.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Bezeichnung Ausführung Seite
KühlflüssigkeitSicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel
reicht.
Das Kühlsystem auf Undichtigkeit prüfen.3-5–9
KraftstoffSicherstellen, dass der Tank mit frischem Kraftstoff befüllt ist Die
Kraftstoffleitung auf Undichtigkeit prüfen.1-21
MotorölÖlstand kontrollieren. Kurbelgehäuse und Ölleitung auf Öllecks
kontrollieren.3-14–18
Schaltung und KupplungKontrollieren, ob die Gänge sich einwandfrei einlegen lassen und
die Kupplung rucklos funktioniert.3-9–10
Gasdrehgriff und -gehäuseDie Funktion des Gasdrehgriffs und das Gaszugspiel kontrollie-
ren. Gasdrehgriff und -gehäuse ggf. schmieren.3-10–11
BremsenHandbremshebel-Spiel sowie Funktion der Vorder- und Hinterrad-
Bremsen kontrollieren.3-25–31
AntriebsketteAntriebsketten-Durchhang und -Ausrichtung kontrollieren. Sicher-
stellen, dass die Antriebskette gründlich geschmiert ist.3-32–35
RäderReifenluftdruck und auf starken Verschleiß kontrollieren. Auf lose
Speichen und übermäßiges Spiel kontrollieren.3-43–44
LenkungSicherstellen, dass der Lenker sich stockungsfrei bewegen lässt,
jedoch kein Spiel aufweist.3-44–46
Teleskopgabel und Feder-
beinAuf Funktionsstörungen und Ölaustritt kontrollieren.
3-35–42
SeilzügeSicherstellen, dass die Gas- und Kupplungszüge stockungsfrei
arbeiten. Sicherstellen, dass die Seilzüge durch Schwenken des
Lenkers und Einfedern der Gabel nicht behindert werden.—
SchalldämpferSicherstellen, dass der Schalldämpfer fest montiert ist und keine
Risse aufweist.—
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. 3-32
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls schmieren. 3-47
SchraubverbindungenFahrgestell und Motor auf lockere Schraubverbindungen kontrol-
lieren.1-26
KabelanschlüsseSicherstellen, dass Lichtmaschine, Zündbox, und Zündspule fest
angeschlossen sind.1-6
EinstellungenEntsprechen die Einstellungen den Fahrbahn- und Wetterbedin-
gungen sowie den Ergebnissen der Testfahrten? Sind sämtliche
Kontroll- und Wartungsarbeiten abgeschlossen?7-1–20
ROUTINEKONTROLLE VOR FAHRTBEGINN
3 - 4

INSP
ADJ
REVISIÓN PREVIA Y MANTENIMIENTO
Antes de proceder al rodaje, prácticas o una carrera, verifique que la máquina se encuentre en buen estado de
funcionamiento.
Antes de utilizar esta máquina compruebe los puntos siguientes.
REVISIÓN Y MANTENIMIENTO GENERALES
Elemento Rutina Página
RefrigeranteCompruebe que el radiador esté lleno de refrigerante hasta el tapón.
Verifique si existen fugas en el sistema de refrigeración.P.3-5 ~ 9
CombustibleCompruebe que el depósito de combustible se llene con gasolina nueva.
Compruebe si existen fugas en la línea de combustible.P.1-21
Aceite del motor Comprobar si existen fugas en el cárter y en los conductos de aceite. P.3-14 ~ 18
Cambio de marchas y embra-
gueCompruebe que las marchas se puedan cambiar correctamente por orden
y que el embrague funcione con suavidad. P.3-9 ~ 10
Puño del acelerador/cubiertaCompruebe el funcionamiento del puño del acelerador y que la holgura
sea correcta. Lubrique el puño del acelerador y la cubierta si es preciso.P.3-10 ~ 11
FrenosCompruebe la holgura del freno delantero y la eficacia de los frenos
delantero y trasero.P.3-25 ~ 31
CadenaCompruebe la holgura y la alineación de la cadena. Compruebe que la
cadena esté correctamente lubricada.P.3-32 ~ 35
RuedasCompruebe el desgaste excesivo y la presión de los neumáticos. Com-
pruebe si hay radios flojos y que la holgura no sea excesiva.P.3-43 ~ 44
DirecciónCompruebe que el manillar se pueda girar con suavidad y no tenga un
juego excesivo.P.3-44 ~ 46
Horquilla delantera y amorti-
guador traseroCompruebe que funcionen con suavidad y que no pierdan aceite.
P.3-35 ~ 42
CablesCompruebe que los cables del embrague y del acelerador se muevan con
suavidad. Compruebe que no queden pellizcados al girar el manillar o al
desplazarse la horquilla delantera arriba y abajo.—
SilenciadorCompruebe que el silenciador esté firmemente sujeto y no presente grie-
tas.—
PiñónCompruebe que el tornillo de sujeción del piñón de la rueda no esté
flojo.P.3-32
Engrase Compruebe la suavidad de funcionamiento. Lubrique si es preciso. P.3-47
Tornillos y tuercas Compruebe si hay tornillos y tuercas flojos en el chasis y el motor. P.1-26
Conectores de cablesCompruebe que la magneto CA, la unidad CDI y la bobina de encendido
estén bien conectadas.P.1-6
Puesta a punto¿Está la máquina puesta a punto adecuadamente para las condiciones del
circuito de carreras y meteorológicas o teniendo en cuenta los resultados
de las pruebas previas a la carrera? ¿Se han realizado la revisión y el
mantenimiento completos?P.7-1 ~ 20
REVISIÓN PREVIA Y MANTENIMIENTO
3 - 4

3 - 5
INSP
ADJ
EC350000
ENGINE
COOLANT LEVEL INSPECTION
WARNING
Do not remove the radiator cap
1, drain
bolt and hoses when the engine and radia-
tor are hot. Scalding hot fluid and steam
may be blown out under pressure, which
could cause serious injury.
When the engine has cooled, place a thick
towel over the radiator cap, slowly rotate
the cap counterclockwise to the detent.
This procedure allows any residual pres-
sure to escape. When the hissing sound
has stopped, press down on the cap while
turning counterclockwise and remove it.
CAUTION:
Hard water or salt water is harmful to the
engine parts. You may use distilled water, if
you can’t get soft water.
1. Place the machine on a level place, and
hold it in an upright position.
2. Remove:
Radiator cap
3. Check:
Coolant level a
Coolant level low → Add coolant.
1Radiator
COOLANT REPLACEMENT
WARNING
Do not remove the radiator cap when the
engine is hot.
ENGINE/COOLANT LEVEL INSPECTION/
COOLANT REPLACEMENT

INSP
ADJ
MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon de radia-
teur 1
, le boulon de vidange et les
durits quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Quand le moteur s’est refroidi, placer
un chiffon épais sur le bouchon de
radiateur et tourner lentement ce der-
nier dans le sens inverse des aiguilles
d’une montre jusqu’au point de détente.
Ceci permet à la pression résiduelle de
s’échapper. Quand le sifflement
s’arrête, appuyer sur le bouchon tout en
le faisant tourner dans le sens inverse
des aiguilles d’une montre puis l’enle-
ver.
ATTENTION:
L’eau calcaire ou salée est nuisible
pour les pièces du moteur. En
l’absence d’eau non calcaire, il est pos-
sible d’utiliser de l’eau distillée.
1. Placer la moto sur un sol plan et la
maintenir à la verticale.
2. Déposer:
Bouchon de radiateur
3. Contrôler:
Niveau du liquide de refroidisse-
ment a
Niveau du liquide de refroidisse-
ment bas → Ajouter du liquide de
refroidissement.
1
Radiateur
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon de
radiateur quand le moteur est chaud.

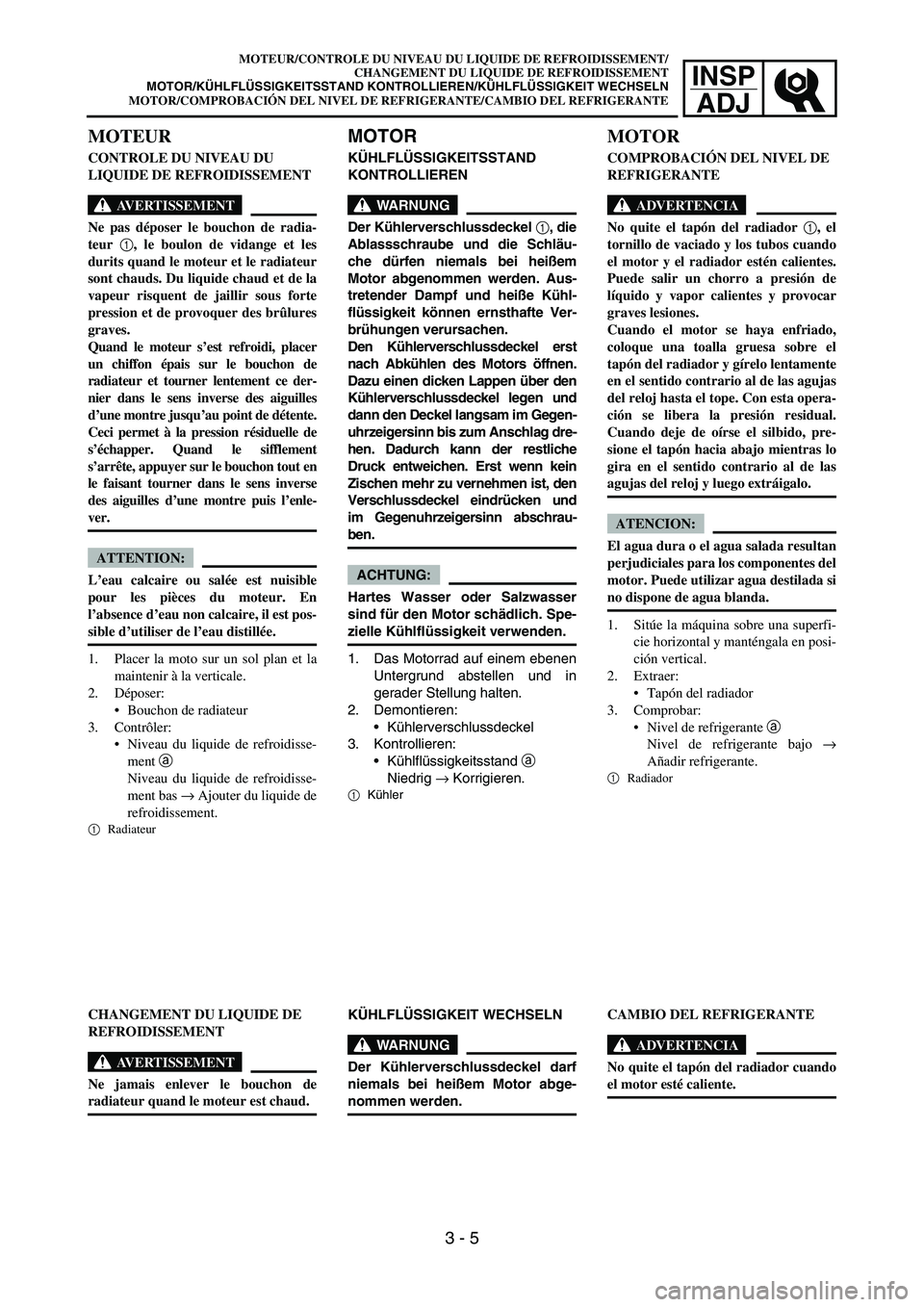

MOTEUR/CONTROLE DU NIVEAU DU LIQUIDE DE REFROIDISSEMENT/
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
MOTOR/KÜHLFLÜSSIGKEITSSTAND KONTROLLIEREN/KÜHLFLÜSSIGKEIT WECHSELN
MOTOR/COMPROBACIÓN DEL NIVEL DE REFRIGERANTE/CAMBIO DEL REFRIGERANTE
3 - 5
MOTOR
KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
WARNUNG
Der Kühlerverschlussdeckel 1
, die
Ablassschraube und die Schläu-
che dürfen niemals bei heißem
Motor abgenommen werden. Aus-
tretender Dampf und heiße Kühl-
flüssigkeit können ernsthafte Ver-
brühungen verursachen.
Den Kühlerverschlussdeckel erst
nach Abkühlen des Motors öffnen.
Dazu einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Gegen-
uhrzeigersinn bis zum Anschlag dre-
hen. Dadurch kann der restliche
Druck entweichen. Erst wenn kein
Zischen mehr zu vernehmen ist, den
Verschlussdeckel eindrücken und
im Gegenuhrzeigersinn abschrau-
ben.
ACHTUNG:
Hartes Wasser oder Salzwasser
sind für den Motor schädlich. Spe-
zielle Kühlflüssigkeit verwenden.
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
2. Demontieren:
Kühlerverschlussdeckel
3. Kontrollieren:
Kühlflüssigkeitsstand
a
Niedrig
→ Korrigieren.
1Kühler
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor abge-
nommen werden.
MOTOR
COMPROBACIÓN DEL NIVEL DE
REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador 1
, el
tornillo de vaciado y los tubos cuando
el motor y el radiador estén calientes.
Puede salir un chorro a presión de
líquido y vapor calientes y provocar
graves lesiones.
Cuando el motor se haya enfriado,
coloque una toalla gruesa sobre el
tapón del radiador y gírelo lentamente
en el sentido contrario al de las agujas
del reloj hasta el tope. Con esta opera-
ción se libera la presión residual.
Cuando deje de oírse el silbido, pre-
sione el tapón hacia abajo mientras lo
gira en el sentido contrario al de las
agujas del reloj y luego extráigalo.
ATENCION:
El agua dura o el agua salada resultan
perjudiciales para los componentes del
motor. Puede utilizar agua destilada si
no dispone de agua blanda.
1. Sitúe la máquina sobre una superfi-
cie horizontal y manténgala en posi-
ción vertical.
2. Extraer:
Tapón del radiador
3. Comprobar:
Nivel de refrigerante a
Nivel de refrigerante bajo →
Añadir refrigerante.
1
Radiador
CAMBIO DEL REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador cuando
el motor esté caliente.

3 - 6
INSP
ADJ
COOLANT REPLACEMENT
CAUTION:
Take care so that coolant does not splash
on painted surfaces. If it splashes, wash it
away with water.
1. Place a container under the engine.
2. Remove:
Seat
Left side cover
3. Remove the catch tank hose from the catch
tank and drain the tank of its coolant.
4. Remove:
Coolant drain bolt 1
5. Remove:
Radiator cap
Drain the coolant completely.
6. Clean:
Cooling system
Thoroughly flush the cooling system with
clean tap water.
7. Install:
Copper washer
Coolant drain bolt
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
