YAMAHA WR 450F 2007 Betriebsanleitungen (in German)

INSP
ADJ
ATTENTION:
Veiller à ne pas laisser échapper de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, rincer à l’eau.
1. Placer un récipient sous le moteur.
2. Déposer:
Selle
Cache latéral gauche
3. Déposer la durit du réservoir de
récupération et vidanger le liquide
de refroidissement.
4. Déposer:
Boulon de vidange du liquide de
refroidissement 1
5. Déposer:
Bouchon de radiateur
Vidanger entièrement le liquide
de refroidissement.
6. Nettoyer:
Circuit de refroidissement
Rincer soigneusement le circuit
de refroidissement à l’eau claire.
7. Monter:
Rondelle en cuivre
Boulon de vidange du liquide de
refroidissement
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New

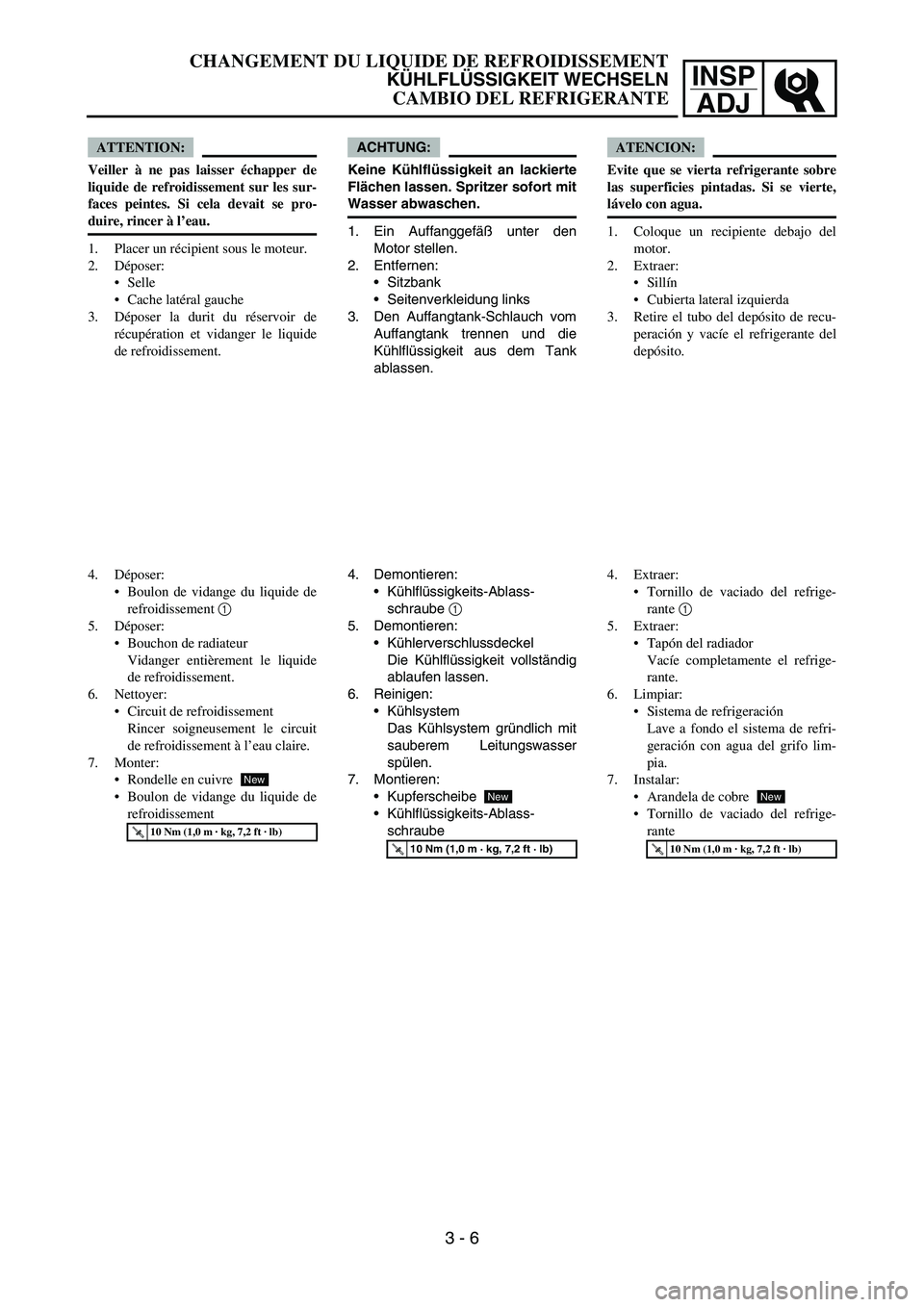

CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
CAMBIO DEL REFRIGERANTE
3 - 6
ACHTUNG:
Keine Kühlflüssigkeit an lackierte
Flächen lassen. Spritzer sofort mit
Wasser abwaschen.
1. Ein Auffanggefäß unter den
Motor stellen.
2. Entfernen:
Sitzbank
Seitenverkleidung links
3. Den Auffangtank-Schlauch vom
Auffangtank trennen und die
Kühlflüssigkeit aus dem Tank
ablassen.
4. Demontieren:
Kühlflüssigkeits-Ablass-
schraube
1
5. Demontieren:
Kühlerverschlussdeckel
Die Kühlflüssigkeit vollständig
ablaufen lassen.
6. Reinigen:
Kühlsystem
Das Kühlsystem gründlich mit
sauberem Leitungswasser
spülen.
7. Montieren:
Kupferscheibe
Kühlflüssigkeits-Ablass-
schraube
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
ATENCION:
Evite que se vierta refrigerante sobre
las superficies pintadas. Si se vierte,
lávelo con agua.
1. Coloque un recipiente debajo del
motor.
2. Extraer:
Sillín
Cubierta lateral izquierda
3. Retire el tubo del depósito de recu-
peración y vacíe el refrigerante del
depósito.
4. Extraer:
Tornillo de vaciado del refrige-
rante 1
5. Extraer:
Tapón del radiador
Vacíe completamente el refrige-
rante.
6. Limpiar:
Sistema de refrigeración
Lave a fondo el sistema de refri-
geración con agua del grifo lim-
pia.
7. Instalar:
Arandela de cobre
Tornillo de vaciado del refrige-
rante
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New

3 - 7
INSP
ADJ
COOLANT REPLACEMENT
8. Fill:
Radiator
Engine
To specified level.
CAUTION:
Do not mix more than one type of ethyl-
ene glycol antifreeze containing corro-
sion inhibitors for aluminum engine.
Do not use water containing impurities or
oil.
Recommended coolant:
High quality ethylene glycol
anti-freeze containing
anti-corrosion for
aluminum engine
Coolant
1 and water
(soft water)
2 mixing ratio:
50%/50%
Coolant capacity:
1.0 L (0.88 Imp qt, 1.06 US qt)
Handling notes of coolant:
The coolant is harmful so it should be han-
dled with special care.
WARNING
When coolant splashes to your eye.
Thoroughly wash your eye with water
and see your doctor.
When coolant splashes to your clothes.
Quickly wash it away with water and
then with soap.
When coolant is swallowed.
Quickly make him vomit and take him
to a doctor.
9. Install:
Radiator cap
Start the engine and warm it up for a
several minutes.
10. Check:
Coolant level
Coolant level low → Add coolant.

INSP
ADJ
8. Remplir:
Radiateur
Moteur
au niveau spécifié.
ATTENTION:
Ne pas mélanger différents types
d’antigel à l’éthylène glycol conte-
nant un agent anticorrosion pour
moteurs en aluminium.
Ne pas utiliser de l’eau contenant
des impuretés ou de l’huile.
Liquide de refroidissement
recommandé:
Antigel à l’éthylène
glycol de haute qualité
contenant un agent
anticorrosion pour
moteurs en aluminium
Liquide de refroidissement
1 et eau
(eau douce) 2 dosage du
mélange:
50%/50%
Quantité de liquide de
refroidissement:
1,0 L (0,88 Imp qt,
1,06 US qt)
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas de projection de liquide
de refroidissement dans les yeux.
rincer soigneusement les yeux à
l’eau et consulter un médecin.
En cas de projection de liquide
de refroidissement sur les vête-
ments.
rincer rapidement à l’eau claire
puis laver à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement.
faire immédiatement vomir et
consulter un médecin dans les
plus brefs délais.
9. Monter:
Bouchon de radiateur
Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
10. Contrôler:
Niveau du liquide de refroidisse-
ment
Niveau du liquide de refroidisse-
ment bas → Ajouter du liquide de
refroidissement.
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
CAMBIO DEL REFRIGERANTE
3 - 7
8. Einfüllen:
Kühler
Motor
(bis zum vorgeschriebenen
Stand)
ACHTUNG:
Niemals verschiedene Sorten
Frostschutzmittel miteinander
vermischen.
Nur destilliertes Wasser verwen-
den.
Empfohlene Kühlflüssig-
keit:
Hochwertiges
Frostschutzmittel auf
Äthylenglykolbasis mit
Korrosionsschutz-
Additiv für
Aluminiummotoren
Frostschutzmittel 1 und
Wasser:
2 Mischverhältnis:
50%/50%
Kühlmittel-Füllmenge:
1,0 L (0,88 Imp qt,
1,06 US qt)
Hinweise zum Umgang mit
Kühlflüssigkeit:
Kühlflüssigkeit ist schädlich und
sollte deshalb mit besonderer
Vorsicht behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die
Augen gelangt.
diese gründlich mit Wasser
ausspülen und einen Arzt
aufsuchen.
Wenn Kühlflüssigkeit auf die
Kleidung gelangt.
diese sofort mit Wasser, dann
mit Seife waschen.
Wenn Kühlflüssigkeit
geschluckt wurde.
die Person schnell zum
Erbrechen bringen und sofort
einen Arzt aufsuchen.
9. Montieren:
Kühlerverschlussdeckel
Den Motor anlassen und
einige Minuten lang betreiben.
10. Kontrollieren:
Kühlflüssigkeitsstand
Niedrig
→ Korrigieren.8. Llenar:
Radiador
Motor
Hasta el nivel especificado.
ATENCION:
No mezcle más de un tipo de anti-
congelante al glicol etileno con inhi-
bidores de corrosión para motores
de aluminio.
No utilice agua que contenga impu-
rezas o aceite.
Refrigerante recomendado:
Anticongelante de alta
calidad al glicol etileno
con inhibidores de
corrosión para motores
de aluminio
Refrigerante 1 y agua
(agua blanda) 2 propor-
ción de la mezcla:
50%/50%
Capacidad de refrigerante:
1,0 L (0,88 Imp qt,
1,06 US qt)
Notas relativas a la manipulación
de refrigerante:
El refrigerante es tóxico, por lo que
debe manipularse con un cuidado
especial.
ADVERTENCIA
En caso de salpicadura de refri-
gerante a los ojos.
Lávese bien los ojos con agua y
acuda al médico.
En caso de salpicadura de refri-
gerante en la ropa.
Lávela rápidamente con agua y
luego con jabón.
En caso de ingestión de refrige-
rante.
Provoque el vómito rápida-
mente y acuda al médico.
9. Instalar:
Tapón del radiador
Arranque el motor y déjelo calen-
tar unos minutos.
10. Comprobar:
Nivel de refrigerante
Nivel de refrigerante bajo →
Añadir refrigerante.

3 - 8
INSP

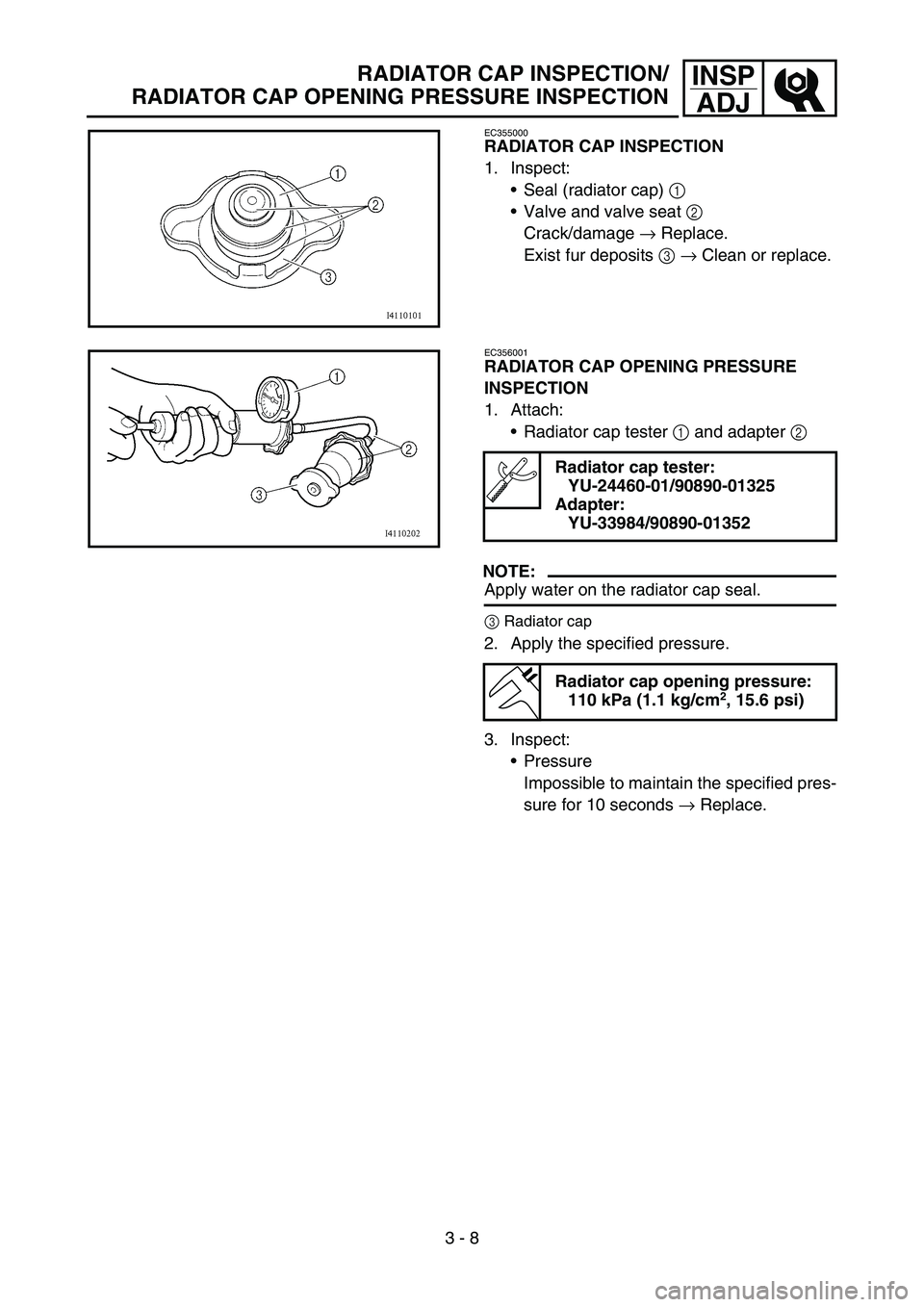

ADJRADIATOR CAP INSPECTION/
RADIATOR CAP OPENING PRESSURE INSPECTION
EC355000
RADIATOR CAP INSPECTION
1. Inspect:
Seal (radiator cap) 1
Valve and valve seat 2
Crack/damage → Replace.
Exist fur deposits 3 → Clean or replace.
EC356001
RADIATOR CAP OPENING PRESSURE
INSPECTION
1. Attach:
Radiator cap tester 1 and adapter 2
NOTE:
Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
3. Inspect:
Pressure
Impossible to maintain the specified pres-
sure for 10 seconds → Replace.
Radiator cap tester:
YU-24460-01/90890-01325
Adapter:
YU-33984/90890-01352
Radiator cap opening pressure:
110 kPa (1.1 kg/cm2, 15.6 psi)

INSP
ADJ
CONTROLE DU BOUCHON DE
RADIATEUR
1. Contrôler:
Joint (bouchon de radiateur) 1
Soupape et siège de soupape 2
Craquelures/endommagement →
Remplacer.
Dépôts de tartre 3 → Nettoyer
ou remplacer.
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DE
RADIATEUR
1. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon de radiateur
à l’aide d’eau.
3
Bouchon de radiateur
2. Appliquer la pression spécifiée.
3. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Remplacer.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur:
YU-33984/90890-01352
Pression d’ouverture du
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
CONTROLE DU BOUCHON DE RADIATEUR/
CONTROLE DE LA PRESSION D’OUVERTURE DU BOUCHON DE RADIATEUR
KÜHLERVERSCHLUSSDECKEL KONTROLLIEREN/
ÖFFNUNGSDRUCK DES KÜHLERVERSCHLUSSDECKELS KONTROLLIEREN
COMPROBACIÓN DEL TAPÓN DEL RADIADOR/
COMPROBACIÓN DE LA PRESIÓN DE APERTURA DEL TAPÓN DEL RADIADOR
3 - 8
KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren:
Kühlerverschlussdeckel-Dich-
tung
1
Ventil und Ventilsitz
2
Rissig/beschädigt
→ Erneu-
ern.
Kesselstein
3
→ Reinigen,
ggf. erneuern.
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät
1 und Adapter
2
HINWEIS:
Wasser auf die Dichtung des Kühler-
verschlussdeckels auftragen.
3Kühlerverschlussdeckel
2. Mit dem vorgeschriebenen
Druck beaufschlagen.
3. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Erneu-
ern.
Kühlerverschlussde-
ckel-Prüfgerät:
YU-24460-01/
90890-01325
Adapter:
YU-33984/90890-01352
Öffnungsdruck des Küh-
lerverschlussdekkels:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
COMPROBACIÓN DEL TAPÓN
DEL RADIADOR
1. Comprobar:
Junta (tapón del radiador) 1
Válvula y asiento de la válvula 2
Grietas/daños → Cambiar.
Presencia de posos 3 → Limpiar
o cambiar.
COMPROBACIÓN DE LA
PRESIÓN DE APERTURA DEL
TAPÓN DEL RADIADOR
1. Acoplar:
Comprobador del tapón del radia-
dor 1 y adaptador 2
NOTA:
Aplique agua a la junta del tapón del
radiador.
3
Tapón del radiador
2. Aplique la presión especificada.
3. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10 segun-
dos → Cambiar.
Comprobador del tapón del
radiador:
YU-24460-01/
90890-01325
Adaptador:
YU-33984/90890-01352
Presión de apertura del
tapón del radiador:
110 kPa
(1,1 kg/cm
2, 15,6 psi)

3 - 9
INSP

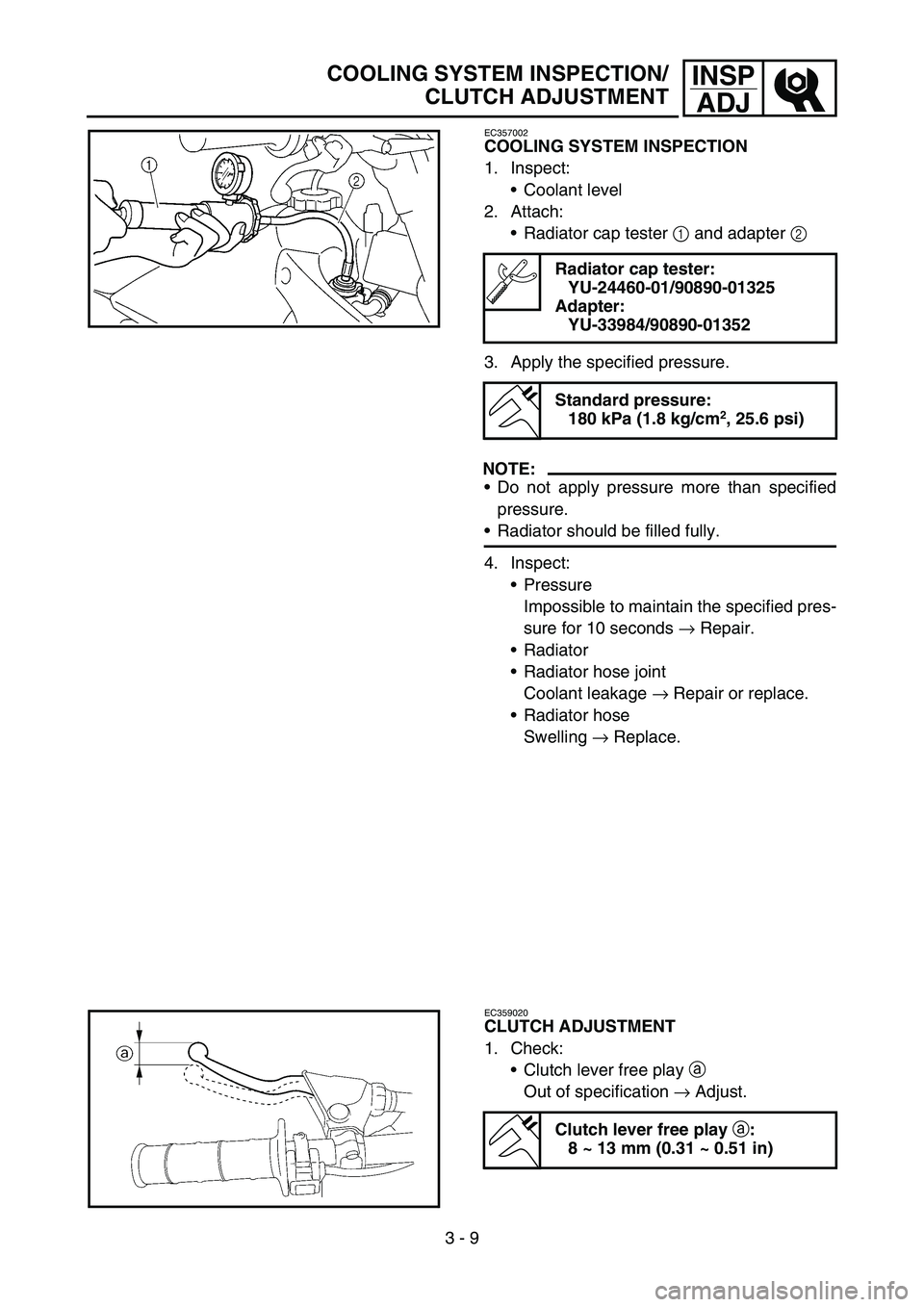

ADJCOOLING SYSTEM INSPECTION/
CLUTCH ADJUSTMENT
EC357002
COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester 1 and adapter 2
3. Apply the specified pressure.
NOTE:
Do not apply pressure more than specified
pressure.
Radiator should be filled fully.
4. Inspect:
Pressure
Impossible to maintain the specified pres-
sure for 10 seconds → Repair.
Radiator
Radiator hose joint
Coolant leakage → Repair or replace.
Radiator hose
Swelling → Replace.
Radiator cap tester:
YU-24460-01/90890-01325
Adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa (1.8 kg/cm2, 25.6 psi)
EC359020
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play a
Out of specification → Adjust.
Clutch lever free play
a:
8 ~ 13 mm (0.31 ~ 0.51 in)

INSP
ADJ
CONTROLE DU CIRCUIT DE
REFROIDISSEMENT
1. Contrôler:
Niveau du liquide de refroidisse-
ment
2. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
3. Appliquer la pression spécifiée.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Réparer.
Radiateur
Raccord de la durit de radiateur
Fuite de liquide de refroidisse-
ment → Réparer ou remplacer.
Durit de radiateur
Gonflement → Remplacer.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécifications → Régler.
Jeu du levier d’embrayage
a:
8 à 13 mm (0,31 à 0,51 in)
CONTROLE DU CIRCUIT DE REFROIDISSEMENT/REGLAGE DE L’EMBRAYAGE
KÜHLSYSTEM KONTROLLIEREN/KUPPLUNG EINSTELLEN
REVISIÓN DEL SISTEMA DE REFRIGERACIÓN/AJUSTE DEL EMBRAGUE
3 - 9
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitsstand
2. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät
1 und Adapter
2
3. Mit dem vorgeschriebenen
Druck beaufschlagen.
HINWEIS:
Den vorgeschriebenen Druck nicht
überschreiten.
Den Kühler bis zum Rand befüllen.
4. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Instand
setzen.
Kühler
Kühler-Schlauchkupplung
Undicht
→ Instand setzen, ggf.
erneuern.
Kühlerschlauch
Aufgequollen
→ Erneuern.
Kühlerverschlussde-
ckel-Prüfgerät:
YU-24460-01/
90890-01325
Adapter:
YU-33984/90890-01352
Standard-Druck:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungshebel-Spiel
a
Nicht nach Vorgabe
→ Einstel-
len.
Kupplungshebel-Spiel
a:
8–13 mm (0,31–0,51 in)
REVISIÓN DEL SISTEMA DE
REFRIGERACIÓN
1. Comprobar:
Nivel de refrigerante
2. Acoplar:
Comprobador del tapón del radia-
dor 1 y adaptador 2
3. Aplique la presión especificada.
NOTA:
No aplique una presión mayor que la
especificada.
El radiador debe llenarse completa-
mente.
4. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10 segun-
dos → Reparar.
Radiador
Unión del tubo del radiador
Fuga de refrigerante → Reparar o
cambiar.
Tubo del radiador
Hinchado → Cambiar.
Comprobador del tapón del
radiador:
YU-24460-01/
90890-01325
Adaptador:
YU-33984/90890-01352
Presión estándar:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
AJUSTE DEL EMBRAGUE
1. Comprobar:
Holgura de la maneta de embra-
gue a
Fuera del valor especificado →
Ajustar.
Holgura de la maneta de
embrague a:
8 ~ 13 mm (0,31 ~ 0,51 in)

3 - 10
INSP
ADJ
THROTTLE CABLE ADJUSTMENT
2. Adjust:
Clutch lever free play
NOTE:
Make minute adjustment on the lever side
using the adjuster 3.
After adjustment, check proper operation of
clutch lever. Clutch lever free play adjustment steps:
Loosen the locknut 1.
Turn the adjuster 2 until free play a is
within the specified limits.
Tighten the locknut.
T R..
Locknut:
4 Nm (0.4 m · kg, 2.9 ft · lb)
EC35A001
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play a
Out of specification → Adjust.
2. Adjust:
Throttle grip free play
Throttle grip free play
a:
3 ~ 5 mm (0.12 ~ 0.20 in)
Throttle grip free play adjustment steps:
Slide the adjuster cover.
Loosen the locknut 1.
Turn the adjuster 2 until the specified free
play is obtained.
Tighten the locknut.
T R..
Locknut:
4 Nm (0.4 m  kg, 2.9 ft  lb)
NOTE:
Before adjusting the throttle cable free play,
the engine idle speed should be adjusted.
WARNING
After adjusting the throttle cable free
play, start the engine and turn the han-
dlebar to right and left and make sure
that the engine idling does not run faster.
1 2

INSP
ADJ
2. Régler:
Jeu du levier d’embrayage
N.B.:
Pour un réglage ponctuel, utiliser le
dispositif de réglage 3 du côté du
levier.
Après le réglage, contrôler le fonction-
nement du levier d’embrayage. Etapes du réglage du jeu du levier
d’embrayage:
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer le contre-écrou.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
REGLAGE DU CABLE DES GAZ
1. Contrôler:
Jeu de la poignée des gaz a
Hors spécifications → Régler.
2. Régler:
Jeu de la poignée des gaz
Jeu de la poignée des gaz
a:
3 à 5 mm (0,12 à 0,20 in)
Etapes du réglage du jeu de la poi-
gnée des gaz:
Glisser le cache du dispositif de
réglage.
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à obtention du jeu
spécifié.
Serrer le contre-écrou.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
N.B.:
Avant de régler le jeu du câble des
gaz, régler le régime de ralenti du
moteur.
AVERTISSEMENT
Après avoir réglé le jeu du câble
des gaz, démarrer le moteur et
faire tourner le guidon vers la
droite et la gauche pour contrôler
que le régime de ralenti n’aug-
mente pas.
REGLAGE DU CABLE DES GAZ
GASZUG EINSTELLEN
AJUSTE DEL CABLE DEL ACELERADOR
3 - 10
2. Einstellen:
Kupplungshebel-Spiel
HINWEIS:
Die Feineinstellung hebelseitig
3
vornehmen.
Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden. Kupplungshebel-Spiel einstel-
len:
Die Sicherungsmutter
1 lok-
kern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist.
Die Sicherungsmutter festzie-
hen.
T R..
Sicherungsmutter:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
GASZUG EINSTELLEN
1. Kontrollieren:
Gaszugspiel
a am Gasdreh-
griff
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Gaszugspiel am Gasdrehgriff
Gaszugspiel a am Gas-
drehgriff:
3–5 mm (0,12–0,20 in)
Gaszugspiel einstellen:
Die Einsteller-Abdeckung ver-
schieben.
Die Sicherungsmutter
1 lokkern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
erreicht ist.
Die Sicherungsmutter festziehen.
T R..
Sicherungsmutter:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
HINWEIS:
Vor dem Einstellen des Gaszug-
spiels sollte sichergestellt werden,
dass die Leerlaufdrehzahl richtig
eingestellt ist.
WARNUNG
Nach der Einstellung des Gas-
zugspiels sollte der Lenker bei
laufendem Motor beidseitig bis
zum Anschlag gedreht und
dabei sichergestellt werden,
dass die Leerlaufdrehzahl sich
nicht verändert.
2. Ajustar:
Holgura de la maneta de embra-
gue
NOTA:
Efectúe un ajuste fino del lado de la
maneta con el regulador 3.
Después de efectuar el ajuste, com-
pruebe que la maneta de embrague
funcione correctamente. Procedimiento de ajuste de la hol-
gura de la maneta de embrague:
Afloje la contratuerca 1.
Gire el regulador 2 hasta que la
holgura a se sitúe dentro de los
límites especificados.
Apriete la contratuerca.
T R..
Contratuerca:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
AJUSTE DEL CABLE DEL
ACELERADOR
1. Comprobar:
Holgura del puño del acelerador
a
Fuera del valor especificado →
Ajustar.
2. Ajustar:
Holgura del puño del acelerador
Holgura del puño del acele-
rador a:
3 ~ 5 mm (0,12 ~ 0,20 in)
Procedimiento de ajuste de la hol-
gura del puño del acelerador:
Corra la tapa del regulador.
Afloje la contratuerca 1.
Gire el regulador 2 hasta obtener
la holgura especificada.
Apriete la contratuerca.
T R..
Contratuerca:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
NOTA:
Antes de ajustar la holgura del cable
del acelerador se debe ajustar el
ralentí del motor.
ADVERTENCIA
Después de ajustar la holgura del
cable del acelerador, arranque el
motor y gire el manillar a la dere-
cha y a la izquierda para verificar
que el ralentí no aumenta.

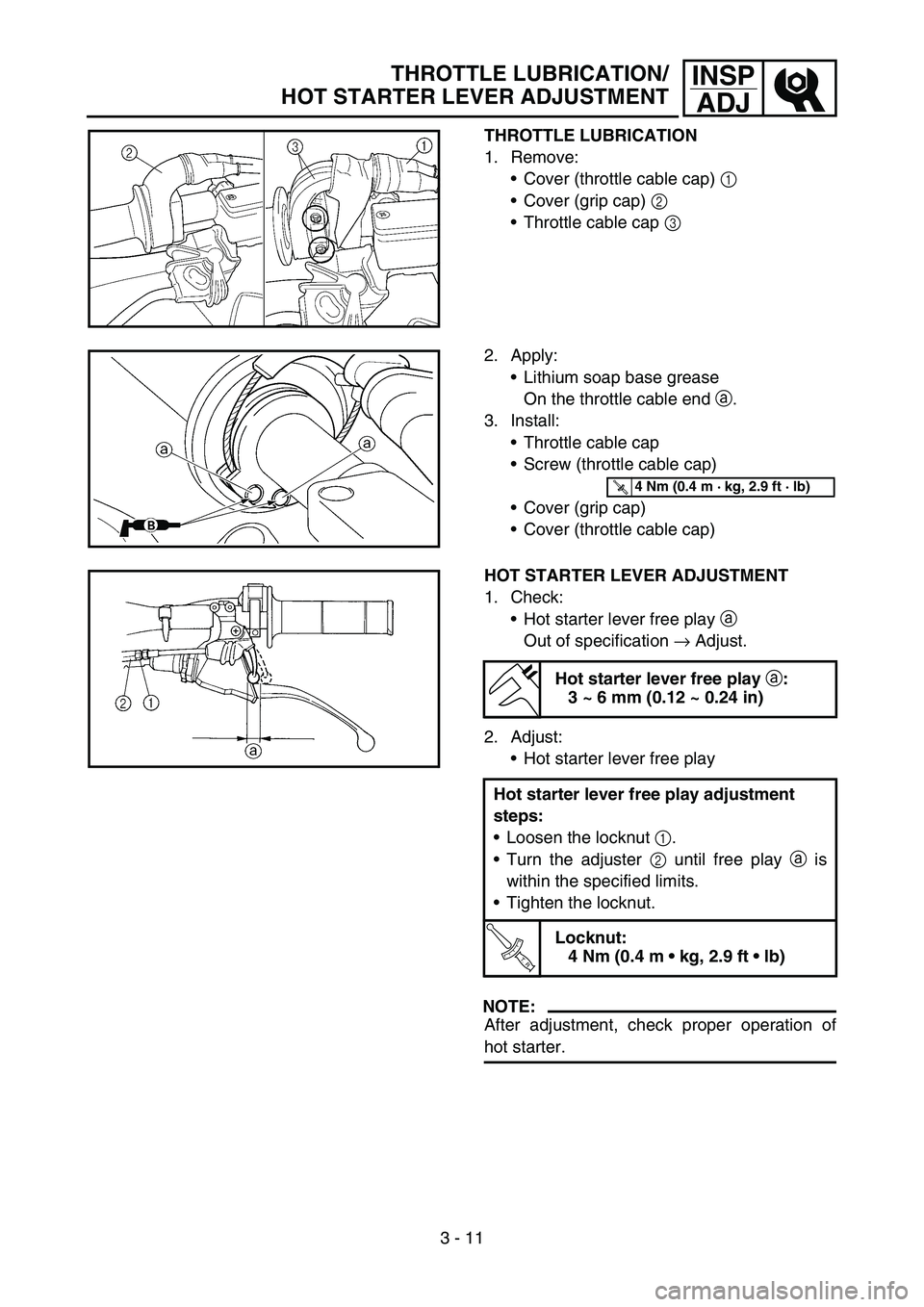

3 - 11
INSP
ADJTHROTTLE LUBRICATION/
HOT STARTER LEVER ADJUSTMENT
THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap) 1
Cover (grip cap) 2
Throttle cable cap 3
2. Apply:
Lithium soap base grease
On the throttle cable end a.
3. Install:
Throttle cable cap
Screw (throttle cable cap)
Cover (grip cap)
Cover (throttle cable cap)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
HOT STARTER LEVER ADJUSTMENT
1. Check:
Hot starter lever free play a
Out of specification → Adjust.
2. Adjust:
Hot starter lever free play
NOTE:
After adjustment, check proper operation of
hot starter.
Hot starter lever free play
a:
3 ~ 6 mm (0.12 ~ 0.24 in)
Hot starter lever free play adjustment
steps:
Loosen the locknut 1.
Turn the adjuster 2 until free play a is
within the specified limits.
Tighten the locknut.
T R..
Locknut:
4 Nm (0.4 m  kg, 2.9 ft  lb)
