YAMAHA WR 450F 2007 Owners Manual

TUN

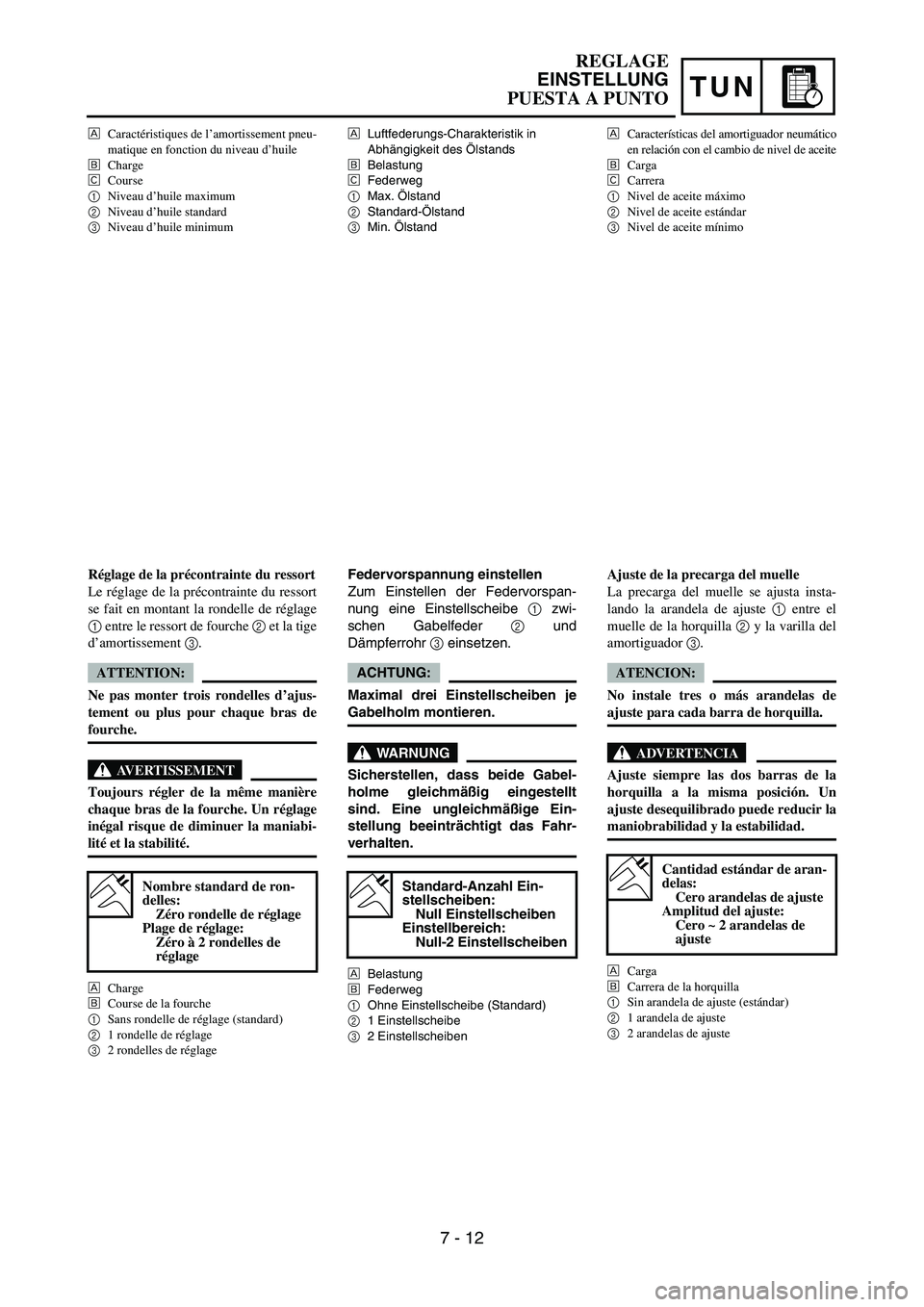

ÈLuftfederungs-Charakteristik in
Abhängigkeit des Ölstands
ÉBelastung
ÊFederweg
1Max. Ölstand
2Standard-Ölstand
3Min. Ölstand
Federvorspannung einstellen
Zum Einstellen der Federvorspan-
nung eine Einstellscheibe 1
zwi-
schen Gabelfeder 2
und
Dämpferrohr 3
einsetzen.
ACHTUNG:
Maximal drei Einstellscheiben je
Gabelholm montieren.
WARNUNG
Sicherstellen, dass beide Gabel-
holme gleichmäßig eingestellt
sind. Eine ungleichmäßige Ein-
stellung beeinträchtigt das Fahr-
verhalten.
ÈBelastung
ÉFederweg
1Ohne Einstellscheibe (Standard)
21 Einstellscheibe
32 Einstellscheiben
Standard-Anzahl Ein-
stellscheiben:
Null Einstellscheiben
Einstellbereich:
Null-2 Einstellscheiben
ÈCaractéristiques de l’amortissement pneu-
matique en fonction du niveau d’huile
ÉCharge
ÊCourse
1Niveau d’huile maximum
2Niveau d’huile standard
3Niveau d’huile minimum
Réglage de la précontrainte du ressort
Le réglage de la précontrainte du ressort
se fait en montant la rondelle de réglage
1 entre le ressort de fourche
2 et la tige
d’amortissement
3.
ATTENTION:
Ne pas monter trois rondelles d’ajus-
tement ou plus pour chaque bras de
fourche.
AVERTISSEMENT
Toujours régler de la même manière
chaque bras de la fourche. Un réglage
inégal risque de diminuer la maniabi-
lité et la stabilité.
ÈCharge
ÉCourse de la fourche
1Sans rondelle de réglage (standard)
21 rondelle de réglage
32 rondelles de réglage
Nombre standard de ron-
delles:
Zéro rondelle de réglage
Plage de réglage:
Zéro à 2 rondelles de
réglage
ÈCaracterísticas del amortiguador neumático
en relación con el cambio de nivel de aceite
ÉCarga
ÊCarrera
1Nivel de aceite máximo
2Nivel de aceite estándar
3Nivel de aceite mínimo
Ajuste de la precarga del muelle
La precarga del muelle se ajusta insta-
lando la arandela de ajuste
1 entre el
muelle de la horquilla
2 y la varilla del
amortiguador
3.
ATENCION:
No instale tres o más arandelas de
ajuste para cada barra de horquilla.
ADVERTENCIA
Ajuste siempre las dos barras de la
horquilla a la misma posición. Un
ajuste desequilibrado puede reducir la
maniobrabilidad y la estabilidad.
ÈCarga
ÉCarrera de la horquilla
1Sin arandela de ajuste (estándar)
21 arandela de ajuste
32 arandelas de ajuste
Cantidad estándar de aran-
delas:
Cero arandelas de ajuste
Amplitud del ajuste:
Cero ~ 2 arandelas de
ajuste
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 12

7 - 13
TUN
EC72A001

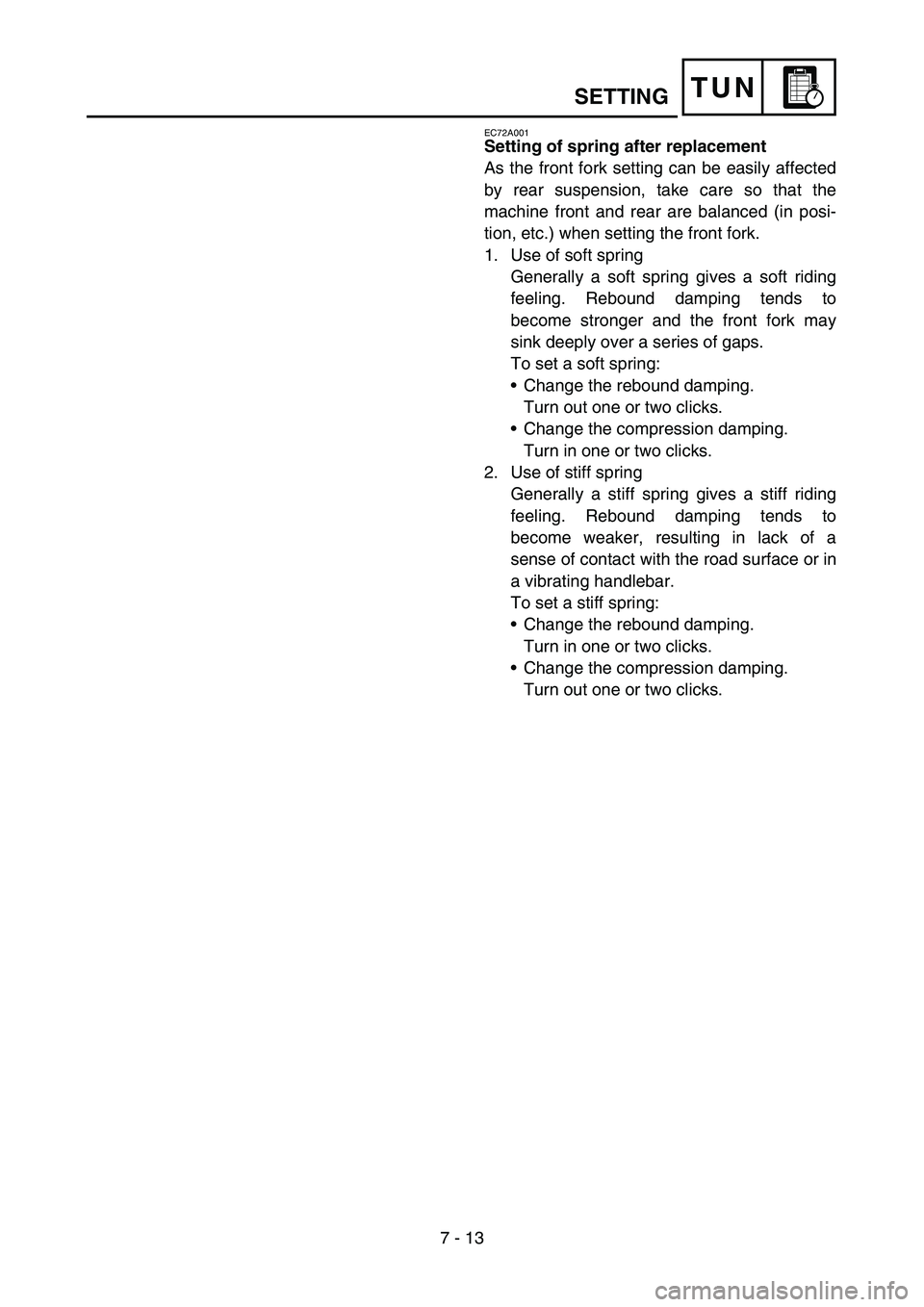

Setting of spring after replacement
As the front fork setting can be easily affected
by rear suspension, take care so that the
machine front and rear are balanced (in posi-
tion, etc.) when setting the front fork.
1. Use of soft spring
Generally a soft spring gives a soft riding
feeling. Rebound damping tends to
become stronger and the front fork may
sink deeply over a series of gaps.
To set a soft spring:
•Change the rebound damping.
Turn out one or two clicks.
•Change the compression damping.
Turn in one or two clicks.
2. Use of stiff spring
Generally a stiff spring gives a stiff riding
feeling. Rebound damping tends to
become weaker, resulting in lack of a
sense of contact with the road surface or in
a vibrating handlebar.
To set a stiff spring:
•Change the rebound damping.
Turn in one or two clicks.
•Change the compression damping.
Turn out one or two clicks.
SETTING

TUN
Feder nach Austausch einstellen
Da die Einstellung der Hinterradfede-
rung sich auch auf die Vorderradfe-
derung auswirkt, muss beim
Einstellen der Teleskopgabel darauf
geachtet werden, dass beide aufein-
ander abgestimmt sind.
1. Weiche Feder
Eine weiche Feder ergibt norma-
lerweise ein weiches Fahrgefühl.
Die Zugstufen-Dämpfungskraft
ist höher, und die Gabel taucht
mehrmals tief ein.
Zum Einstellen einer weichen
Feder:
Die Zugstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
herausdrehen.
Die Druckstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
hineindrehen.
2. Harte Feder
Eine harte Feder ergibt norma-
lerweise ein hartes Fahrgefühl.
Die Zugstufen-Dämpfungskraft
ist geringer, der Bodenkontakt
scheint zu schwinden und der
Lenker vibriert.
Zum Einstellen einer harten
Feder:
Die Zugstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
hineindrehen.
Die Druckstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
herausdrehen. Réglage du ressort après remplace-
ment
La suspension arrière pouvant influencer
le réglage de la fourche, il convient donc
d’équilibrer l’arrière et l’avant de la
machine (la position, etc.) avant d’effec-
tuer le réglage de la fourche.
1. Ressort mou
En général, un ressort mou offre une
sensation de conduite douce.
L’amortissement à la détente tend à
être plus fort et la fourche peut
s’enfoncer plus profondément lors
de la conduite sur des routes caho-
teuses.
Réglage d’un ressort mou:
Régler l’amortissement à la
détente.
Dévisser d’un ou deux déclics.
Régler l’amortissement à la com-
pression.
Visser d’un ou deux déclics.
2. Ressort dur
En principe, un ressort dur offre une
sensation de conduite dure. L’amor-
tissement à la détente a tendance à
s’affaiblir, entraînant une perte de la
sensation de contact avec la surface
de la route ou des vibrations du gui-
don.
Réglage d’un ressort dur:
Régler l’amortissement à la
détente.
Visser d’un ou deux déclics.
Régler l’amortissement à la com-
pression.
Dévisser d’un ou deux déclics.Ajuste del muelle después de cam-
biarlo
Dado que el ajuste de la horquilla delan-
tera puede verse fácilmente afectado por
la suspensión trasera, tenga cuidado de
mantener la máquina equilibrada en el
sentido longitudinal (posición retraída,
etc.) cuando ajuste la horquilla delantera.
1. Uso de un muelle blando
En general, un muelle blando da una
sensación de conducción suave. La
amortiguación en extensión tiende a
endurecerse y la horquilla delantera
se puede hundir profundamente des-
pués de una serie de socavones.
Para ajustar un muelle blando:
Cambiar la amortiguación en
extensión.
Gire uno o dos chasquidos hacia
afuera.
Cambiar la amortiguación en
compresión.
Gire uno o dos chasquidos hacia
dentro.
2. Uso de un muelle rígido
En general, un muelle rígido da una
sensación de conducción dura. La
amortiguación en extensión tiende a
debilitarse y, como consecuencia, se
pierde sensación de contacto con el
piso o el manillar vibra.
Para ajustar un muelle rígido:
Cambiar la amortiguación en
extensión.
Gire uno o dos chasquidos hacia
dentro.
Cambiar la amortiguación en
compresión.
Gire uno o dos chasquidos hacia
afuera.
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 13

7 - 14
TUN
EC72P000
Front fork setting parts
•Adjustment washer 1
•Front fork spring 2
NOTE:
The I.D. mark (slits) a is proved on the end of
the spring.
CAUTION:
When using a spring with a spring rate of
0.469 kg/mm, do not install two or more
adjustment washers for each front fork.TYPE (thickness) PART NUMBER
T = 2.3 mm (0.09 in) 5XE-23364-00
TYPESPRING
RATESPRING PART
NUMBERI.D.
MARK
(slits)
SOFT0.408
0.418
0.428
0.438
0.4495TJ-23141-00
5TJ-23141-10
5TJ-23141-20
5TJ-23141-30
5TJ-23141-40I
II
III
IIII
IIIII
STD 0.459 5TJ-23141-L0–
STIFF 0.469 5TJ-23141-60 I-II
SETTING

TUN
Einstellbare Teleskopgabel-Bau-
teile
Einstellscheibe 1
Gabelfeder 2
HINWEIS:
Die Kennzeichnung a ist am
Federende eingekerbt.
ACHTUNG:
Falls eine Feder mit einer Rate von
0,469 kg/mm verwendet wird, darf
nicht mehr als eine Einstell-
scheibe je Gabelholm montiert
werden.AUSFÜHRUNG
(STÄRKE)TEILENUMMER
T = 2,3 mm
(0,09 in)5XE-23364-00
AUS-
FÜH-
RUNGFEDER-
RATETEILENUM-
MERKENN-
ZEICH-
NUNG
(KER-
BEN)
WEICH
0,408
0,418
0,428
0,438
0,4495TJ-23141-00
5TJ-23141-10
5TJ-23141-20
5TJ-23141-30
5TJ-23141-40I
II
III
IIII
IIIII
STD 0,459 5TJ-23141-L0–
HART 0,469 5TJ-23141-60 I-II
Pièces de réglage de la fourche
Rondelle de réglage 1
Ressort de fourche 2
N.B.:
Le repère d’identification (fentes) a se
trouve à l’extrémité du ressort.
ATTENTION:
En cas d’utilisation d’un ressort d’une
raideur de 0,469 kg/mm, ne pas instal-
ler plusieurs rondelles de réglage pour
chaque fourche.TYPE (épaisseur) REFERENCE
T = 2,3 mm
(0,09 in)5XE-23364-00
TYPE
RAI-
DEUR
DU RES-
SORTREFERENCE
DU RESSORTREPERE
(fentes)
MOU0,408
0,418
0,428
0,438
0,4495TJ-23141-00
5TJ-23141-10
5TJ-23141-20
5TJ-23141-30
5TJ-23141-40I
II
III
IIII
IIIII
STD 0,459 5TJ-23141-L0–
DUR 0,469 5TJ-23141-60 I-II
Piezas del ajuste de la horquilla delan-
tera
Arandela de ajuste 1
Muelle de la horquilla delantera 2
NOTA:
La marca de identificación (hendiduras)
a se encuentra en el extremo del mue-
lle.
ATENCION:
Cuando utilice un muelle con una ten-
sión de 0,469 kg/mm, no instale dos o
más arandelas de ajuste para cada
horquilla delantera.TIPO (espesor) REFERENCIA
T = 2,3 mm
(0,09 in)5XE-23364-00
TIPO
TEN-
SIÓN
DEL
MUE-
LLEREFEREN-
CIA DEL
MUELLE
MARCA
DE
IDENTI-
FICA-
CIÓN
(hendi-
duras)
BLANDO
0,408
0,418
0,428
0,438
0,4495TJ-23141-00
5TJ-23141-10
5TJ-23141-20
5TJ-23141-30
5TJ-23141-40I
II
III
IIII
IIIII
STD 0,459 5TJ-23141-L0–
RÍGIDO0,469 5TJ-23141-60 I-II
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 14

7 - 15
TUN
EC72B000
Rear suspension setting
The rear suspension setting should be made
depending on the rider’s feeling of an actual
run and the circuit conditions.
The rear suspension setting includes the fol-
lowing two factors:
1. Setting of spring preload
•Change the set length of the spring.
•Change the spring.
2. Setting of damping force
•Change the rebound damping.
•Change the compression damping.
EC72C001
Choosing set length
1. Place a stand or block under the engine to
put the rear wheel above the floor, and
measure the length a between the rear
wheel axle center and the rear fender hold-
ing bolt.
2. Remove the stand or block from the engine
and with a rider astride the seat, measure
the sunken length b between the rear
wheel axle center and the rear fender hold-
ing bolt.
3. Loosen the locknut 1 and make adjust-
ment by turning the spring adjuster 2 to
achieve the standard figure from the sub-
traction of the length b from the length a.
Standard figure:
90 ~ 100 mm (3.5 ~ 3.9 in)
SETTING

TUN
Hinterradaufhängung einstellen
Die Einstellung der Hinterradaufhän-
gung ist eine Sache des persönli-
chen Gefühls und der
Kursbedingungen.
Die Einstellung der Hinterradaufhän-
gung umfasst die folgenden zwei
Faktoren:
1. Federvorspannung
Die Einbaulänge der Feder
ändern.
Die Feder austauschen.
2. Dämpfungskraft
Die Zugstufen-Dämpfungs-
kraft ändern.
Die Druckstufen-Dämpfungs-
kraft ändern.
Einbaulänge wählen
1. Das Motorrad so am Motor aufbo-
cken, dass das Hinterrad frei in
der Luft schwebt und dann den
Abstand a zwischen der Mitte der
Hinterachse und der Hinterradab-
dekkungs-Schraube messen.
2. Den Montageständer entfernen
und mit aufsitzendem Fahrer
erneut den Abstand b zwi-
schen der Mitte der Hinterachse
und der Hinterradabdeckungs-
Schraube messen.
3. Kontrollieren, ob die Differenz
zwischen den gemessenen
Abständen a und b dem Stan-
dardwert entspricht und ggf. ein-
stellen; dazu den Sicherungsring
1 lokkern und den Federvor-
spannring 2 entsprechend ver-
stellen.
Standardwert:
90–100 mm (3,5–3,9 in)
Réglage de la suspension arrière
Effectuer le réglage de la suspension
arrière en fonction de l’expérience du
pilote lors de la conduite ainsi que des
conditions du terrain.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précontrainte du res-
sort
Régler la longueur du ressort.
Changer de ressort.
2. Réglage de la force d’amortissement
Régler l’amortissement à la
détente.
Régler l’amortissement à la com-
pression.
Choix de la longueur de ressort
1. Placer un support ou un bloc sous le
moteur pour surélever la roue
arrière et mesurer la longueur a
entre le centre de l’axe de roue
arrière et le boulon de fixation du
garde-boue arrière.
2. Retirer le support ou le bloc et
mesurer, avec une personne assise
correctement sur la selle, la lon-
gueur b entre le centre de l’axe de
roue arrière et le boulon de fixation
du garde-boue arrière.
3. Desserrer le contre-écrou 1 et
effectuer le réglage en tournant le
dispositif de réglage 2 de manière
à atteindre la valeur standard, obte-
nue en soustrayant la longueur b
de la longueur a.
Valeur standard:
90 à 100 mm (3,5 à 3,9 in)
Ajuste de la suspensión trasera
La suspensión trasera se debe ajustar
según las sensaciones del piloto en un
recorrido real y en las condiciones del
circuito.
El ajuste de la suspensión trasera incluye
los dos factores siguientes:
1. Ajuste de la precarga del muelle
Cambiar la longitud máxima del
muelle.
Cambiar el muelle.
2. Ajuste de la amortiguación
Cambiar la amortiguación en
extensión.
Cambiar la amortiguación en
compresión.
Selección de la longitud máxima
1. Coloque un soporte o un bloque
debajo del motor para levantar del
suelo la rueda trasera y mida la lon-
gitud a entre el centro del eje de la
rueda trasera y el tornillo de suje-
ción del guardabarros trasero.
2. Retire el soporte o el bloque de
debajo del motor y, con una persona
sentada en el sillín, mida la longitud
retraída b entre el centro del eje de
la rueda trasera y el tornillo de suje-
ción del guardabarros trasero.
3. Afloje la contratuerca 1 y efectúe
el ajuste girando el regulador del
muelle 2 hasta obtener la cifra
estándar restando la longitud b de
la longitud a.
Cifra estándar:
90 ~ 100 mm (3,5 ~ 3,9 in)
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 15

7 - 16
TUNSETTING

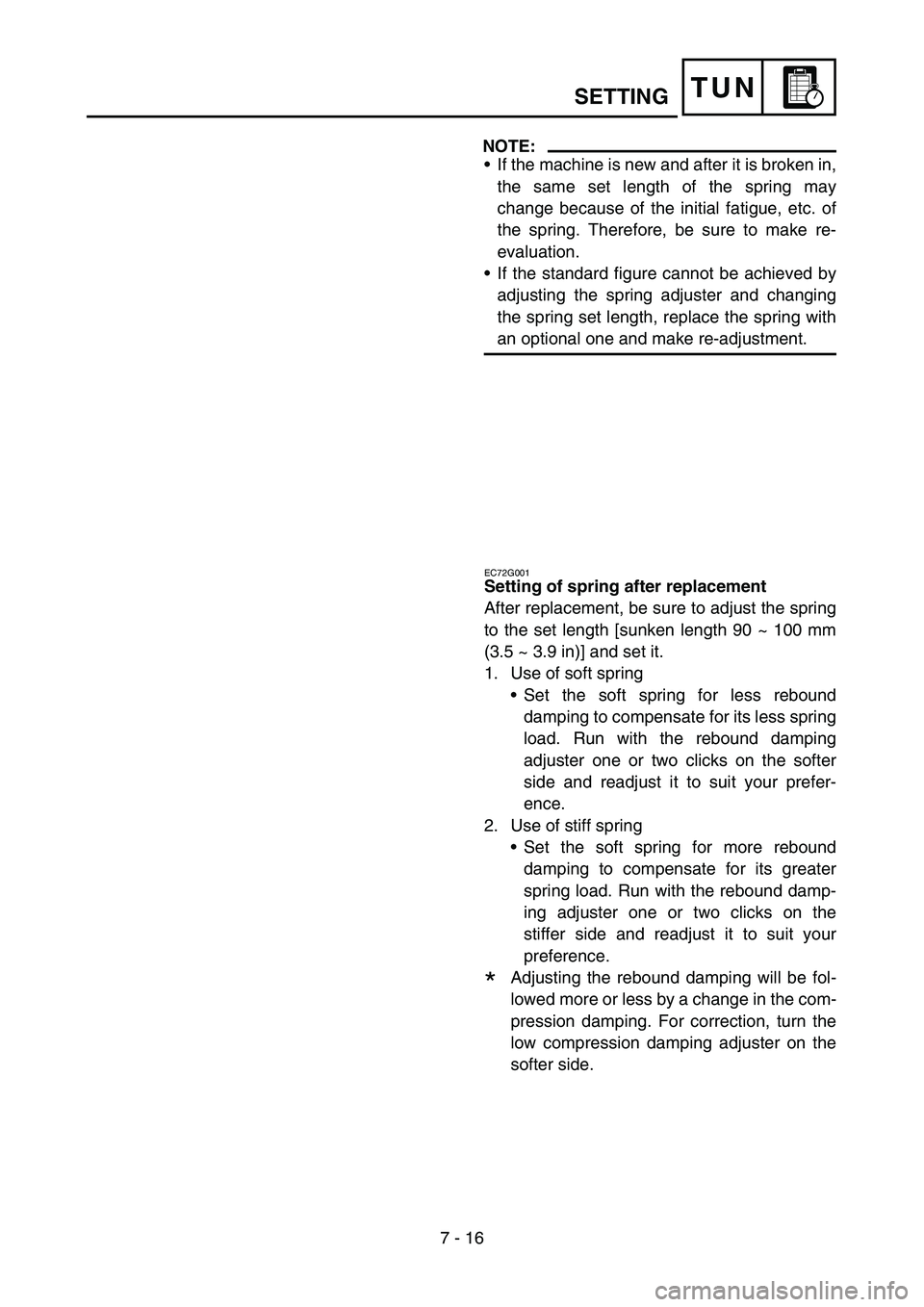

NOTE:
•If the machine is new and after it is broken in,
the same set length of the spring may
change because of the initial fatigue, etc. of
the spring. Therefore, be sure to make re-
evaluation.
•If the standard figure cannot be achieved by
adjusting the spring adjuster and changing
the spring set length, replace the spring with
an optional one and make re-adjustment.
EC72G001
Setting of spring after replacement
After replacement, be sure to adjust the spring
to the set length [sunken length 90 ~ 100 mm
(3.5 ~ 3.9 in)] and set it.
1. Use of soft spring
•Set the soft spring for less rebound
damping to compensate for its less spring
load. Run with the rebound damping
adjuster one or two clicks on the softer
side and readjust it to suit your prefer-
ence.
2. Use of stiff spring
•Set the soft spring for more rebound
damping to compensate for its greater
spring load. Run with the rebound damp-
ing adjuster one or two clicks on the
stiffer side and readjust it to suit your
preference.
*Adjusting the rebound damping will be fol-
lowed more or less by a change in the com-
pression damping. For correction, turn the
low compression damping adjuster on the
softer side.

TUN
HINWEIS:
Bei neuen sowie eingefahrenen
Maschinen kann die Einbaulänge
sich verändern, wenn die Feder
allmählich ermüdet. Daher regel-
mäßig nachprüfen.
Wenn der Standardwert für die
Einbaulänge der Feder nicht mehr
durch Einstellung erreichbar ist,
muss die Feder erneuert werden.
Feder nach Austausch einstellen
Nach dem Austauschen der Feder
kontrollieren, ob die Einbaulänge 90–
100 mm (3,5–3,9 in) beträgt und ggf.
einstellen.
1. Weiche Feder
Zum Kompensieren der gerin-
geren Federvorspannung
einer weichen Feder kann die
Zugstufen-Dämpfungskraft
verringert werden. Die Zugstu-
fen-Dämpfungskraft um ein
oder zwei Raststellungen wei-
cher einstellen und nach einer
Probefahrt ggf. nachstellen.
2. Harte Feder
Zum Kompensieren der grö-
ßeren Federvorspannung
einer harten Feder kann die
Zugstufen-Dämpfungskraft
vergrößert werden. Die Zug-
stufen-Dämpfungskraft um ein
oder zwei Raststellungen här-
ter einstellen und nach einer
Probefahrt ggf. nachstellen.
*Nach einer Veränderung der
Zugstufen-Dämpfungskraft muss
gewöhnlich auch die Druckstu-
fen-Dämpfungskraft entspre-
chend eingestellt werden. Dazu
die untere Druckstufen-Dämp-
fungskraft weicher einstellen.
N.B.:
Si la moto est neuve et après qu’elle a
été rodée, la longueur du ressort peut
changer en raison de la fatigue initiale,
etc., du ressort. Il est donc important
de corriger les réglages régulièrement.
S’il est impossible d’atteindre la
valeur standard à l’aide du dispositif
de réglage et en ajustant la longueur
du ressort, remplacer le ressort par un
ressort en option et effectuer un nou-
veau réglage.
Réglage du ressort après remplace-
ment
Après avoir remplacé le ressort, veiller à
l’ajuster à la longueur recommandée
[profondeur 90 à 100 mm (3,5 à 3,9 in)]
et à le régler.
1. Ressort mou
Régler le ressort mou de manière
à diminuer l’amortissement à la
détente afin de compenser le
manque de raideur du ressort.
Après avoir, à l’aide du dispositif
de réglage, diminué l’amortisse-
ment à la détente d’un ou deux
déclics, rouler avec la moto puis
effectuer un nouveau réglage en
fonction des préférences person-
nelles.
2. Ressort dur
Régler le ressort de manière à
augmenter l’amortissement à la
détente afin de compenser la plus
grande raideur du ressort. Après
avoir, à l’aide du dispositif de
réglage, augmenté l’amortisse-
ment à la détente d’un ou deux
déclics, rouler avec la moto puis
effectuer un nouveau réglage en
fonction des préférences person-
nelles.
*Un réglage de l’amortissement à la
détente entraîne un changement de
l’amortissement à la compression.
Pour corriger, dévisser le dispositif
de réglage de l’amortissement à la
compression bas.
NOTA:
En una máquina nueva y después del
rodaje, la misma longitud extendida
del muelle puede variar debido a la
fatiga inicial, etc., del muelle. Por
tanto, no olvide reevaluarla.
Si no obtiene la cifra estándar ajus-
tando el regulador del muelle y modi-
ficando la longitud extendida de este,
cambie el muelle por uno opcional y
reajústelo.
Ajuste del muelle después de cam-
biarlo
Después del cambio no olvide ajustar el
muelle con la longitud extendida [longi-
tud retraída 90 ~ 100 mm (3,5 ~ 3,9 in)]
y fijarla.
1. Uso de un muelle blando
Ajuste el muelle blando redu-
ciendo la amortiguación en exten-
sión para compensar la menor
carga del muelle. Mueva el regu-
lador de amortiguación en exten-
sión uno o dos chasquidos por el
lado más blando y reajústelo
según sus preferencias.
2. Uso de un muelle rígido
Ajuste el muelle blando aumen-
tando la amortiguación en exten-
sión para compensar la
mayorcarga del muelle. Mueva el
regulador de amortiguación en
extensión uno o dos chasquidos
por el lado más rígido y reajústelo
según sus preferencias.
*El ajuste de la amortiguación en
extensión irá más o menos seguido
de una modificación de la amorti-
guación en compresión. Para corre-
girla, gire el regulador de
amortiguación en compresión baja
en el lado más blando.
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 16

7 - 17
TUN

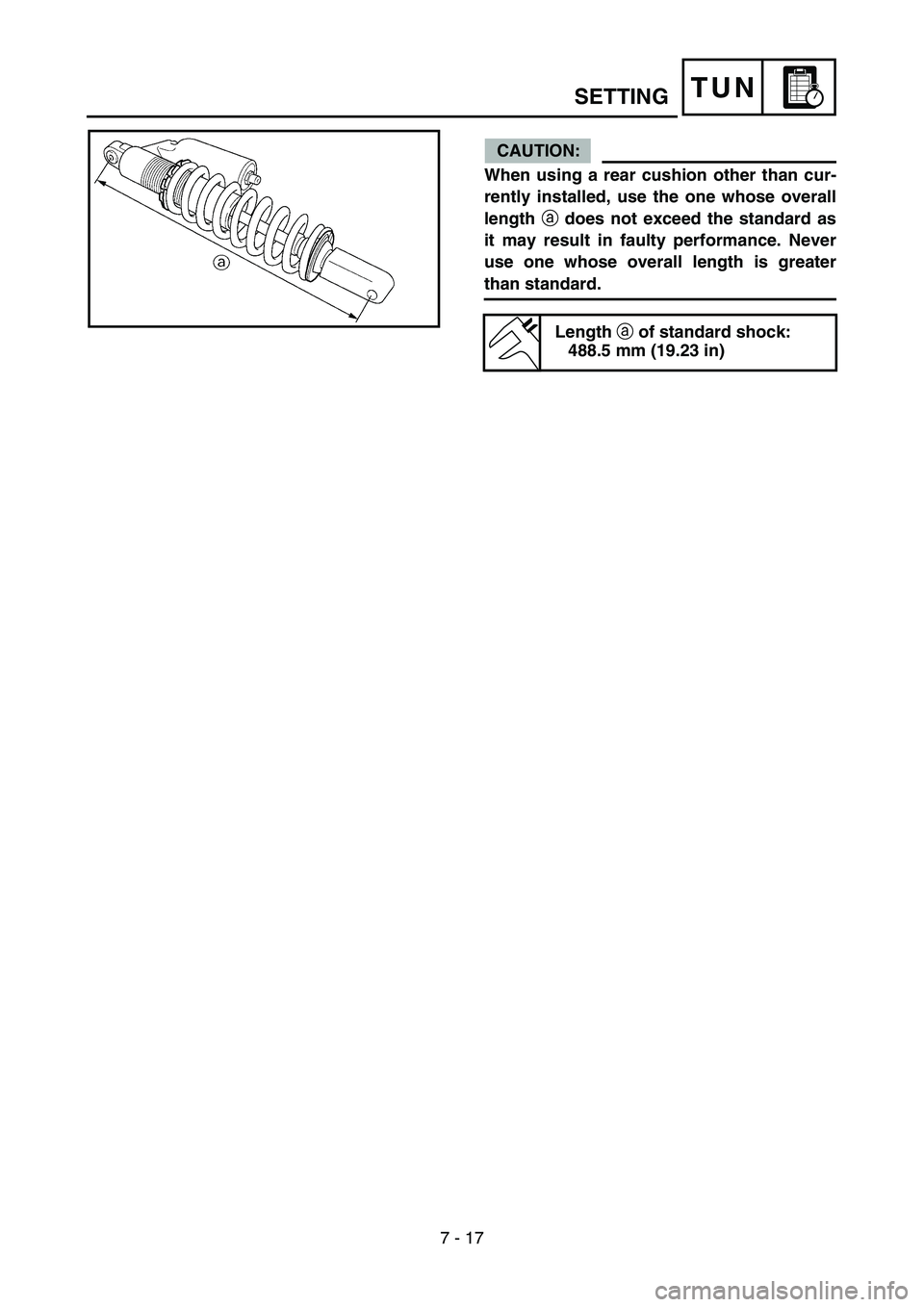

CAUTION:
When using a rear cushion other than cur-
rently installed, use the one whose overall
length a does not exceed the standard as
it may result in faulty performance. Never
use one whose overall length is greater
than standard.
Length a of standard shock:
488.5 mm (19.23 in)
SETTING
