ALTERNATEUR AVEC ROTOR A ALIMENTATION
PERMANENTE ET EMBRAYAGE DU DEMARREUR
DÉPOSE DU ROTOR
1. Déposer:
•Ecrou (rotor) "1"
•Rondelle
Utiliser la clé à sangle "2".
2. Déposer:
•Rotor "1"
Utiliser l’extracteur de rotor "2".
DÉPOSE DU LANCEUR DE
DÉMARREUR
1. Déposer:
•Couvercle de l’embrayage du dé-
marreur complet "1"
Insérer un fin tournevis ou un outil an-
alogue sous la convexité "a" et dé-
poser le couvercle de l’embrayage du
démarreur complet en faisant légère-
ment levier pour ne pas endommager
le couvercle.
2. Déposer:
•Embrayage du démarreur "1"
A l’aide d’un fin tournevis ou d’un outil
analogue, déposer la plaque "a" en
faisant progressivement levier pour la
soulever.
CONTRÔLE DE L'ALTERNATEUR
AVEC ROTOR À AIMENTATION
PERMANENTE
1. Contrôler:
•Surface intérieure du rotor "a"
•Surface extérieure du stator "b"
Endommagement→Contrôler le
faux-rond et le roulement de vile-
brequin.
Si nécessaire, remplacer l’alter-
nateur et/ou le stator.
CONTRÔLE DE LA CLAVETTE
DEMI-LUNE
1. Contrôler:
•Clavette demi-lune "1"
Endommagement→Remplacer.
CONTRÔLE DU LANCEUR DE
DÉMARREUR
1. Contrôler:
•Embrayage du démarreur
Endommagement/usur→Rem-
placer.
2. Contrôler:
•Pignon fou
•Arbre de pignon de renvoi
•Pignon menant de l’embrayage
de démarreur
Piqûres/barbes/copeaux/irrégu-
larités/usure→Remplacer les
pièces défectueuses.
3. Contrôler:•Fonctionnement de l’embrayage
du démarreur
a. Installer le pignon menant de
l’embrayage du démarreur "1" sur
l’embrayage du démarreur "2" et
maintenir l’embrayage du démar-
reur.
b. Tourner le pignon menant de
l’embrayage du démarreur dans
le sens inverse des aiguilles
d’une montre "B", l’embrayage du
démarreur et son pignon menant
doivent s’engrener. Si ce n’est
pas le cas, l’embrayage du dé-
marreur est défectueux et doit
être remplacé.
c. Tourner le pignon menant de
l’embrayage du démarreur dans
le sens des aiguilles d’une montre
"A", il doit tourner librement. Si ce
n’est pas le cas, l’embrayage du
démarreur est défectueux et doit
être remplacé.
CONTRÔLE DU LIMITEUR DE
COUPLE
1. Contrôler:
•Limiteur de couple
Endommagement/usur→Rem-
placer.

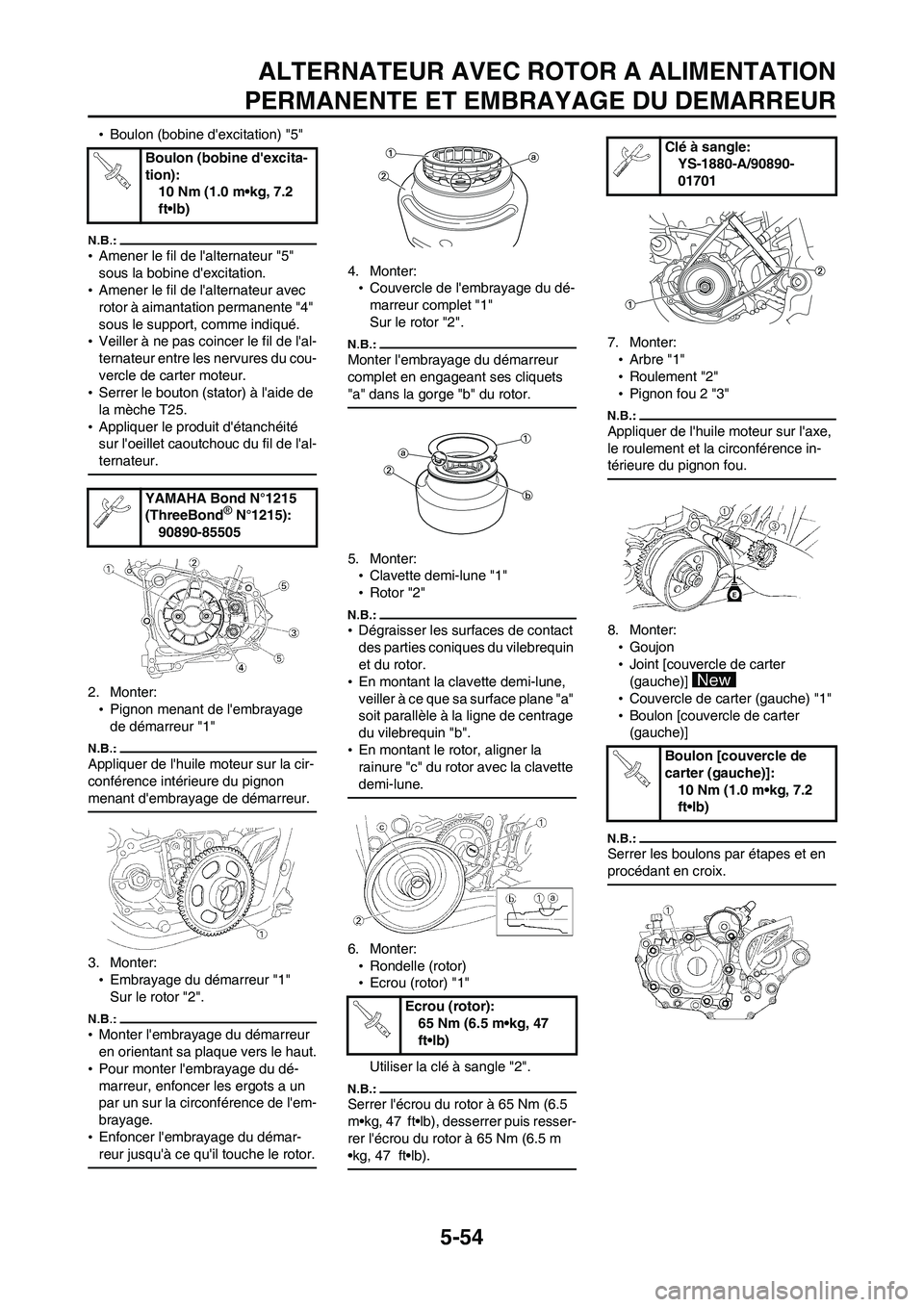

MONTAGE DE L'ALTERNATEUR
AVEC ROTOR À ALIMENTATION
PERMANENTE ET EMBRAYAGE
DU DÉMARREUR
1. Monter:
•Stator "1"
•Boulon (stator) "2"
•Bobine d'excitation "3"
•Support "4" Clé à sangle:
YS-1880-A/90890-
01701
Extracteur de rotor:
YM-04142/90890-04142
Boulon (stator):
7 Nm (0.7 m•kg, 5.1
ft•lb)

5-54
ALTERNATEUR AVEC ROTOR A ALIMENTATION
PERMANENTE ET EMBRAYAGE DU DEMARREUR
•Boulon (bobine d'excitation) "5"
•Amener le fil de l'alternateur "5"
sous la bobine d'excitation.
•Amener le fil de l'alternateur avec
rotor à aimantation permanente "4"
sous le support, comme indiqué.
•Veiller à ne pas coincer le fil de l'al-
ternateur entre les nervures du cou-
vercle de carter moteur.
•Serrer le bouton (stator) à l'aide de
la mèche T25.
•Appliquer le produit d'étanchéité
sur l'oeillet caoutchouc du fil de l'al-
ternateur.
2. Monter:
•Pignon menant de l'embrayage
de démarreur "1"
Appliquer de l'huile moteur sur la cir-
conférence intérieure du pignon
menant d'embrayage de démarreur.
3. Monter:
•Embrayage du démarreur "1"
Sur le rotor "2".
•Monter l'embrayage du démarreur
en orientant sa plaque vers le haut.
•Pour monter l'embrayage du dé-
marreur, enfoncer les ergots a un
par un sur la circonférence de l'em-
brayage.
•Enfoncer l'embrayage du démar-
reur jusqu'à ce qu'il touche le rotor.
4. Monter:
•Couvercle de l'embrayage du dé-
marreur complet "1"
Sur le rotor "2".
Monter l'embrayage du démarreur
complet en engageant ses cliquets
"a" dans la gorge "b" du rotor.
5. Monter:
•Clavette demi-lune "1"
•Rotor "2"
•Dégraisser les surfaces de contact
des parties coniques du vilebrequin
et du rotor.
•En montant la clavette demi-lune,
veiller à ce que sa surface plane "a"
soit parallèle à la ligne de centrage
du vilebrequin "b".
•En montant le rotor, aligner la
rainure "c" du rotor avec la clavette
demi-lune.
6. Monter:
•Rondelle (rotor)
•Ecrou (rotor) "1"
Utiliser la clé à sangle "2".
Serrer l'écrou du rotor à 65 Nm (6.5
m•kg, 47 ft•lb), desserrer puis resser-
rer l'écrou du rotor à 65 Nm (6.5 m
•kg, 47 ft•lb).
7. Monter:
•Arbre "1"
•Roulement "2"
•Pignon fou 2 "3"
Appliquer de l'huile moteur sur l'axe,
le roulement et la circonférence in-
térieure du pignon fou.
8. Monter:
•Goujon
•Joint [couvercle de carter
(gauche)]
•Couvercle de carter (gauche) "1"
•Boulon [couvercle de carter
(gauche)]
Serrer les boulons par étapes et en
procédant en croix.
Boulon (bobine d'excita-
tion):
10 Nm (1.0 m•kg, 7.2
ft•lb)
YAMAHA Bond N°1215
(ThreeBond
® N°1215):
90890-85505
Ecrou (rotor):
65 Nm (6.5 m•kg, 47
ft•lb)
Clé à sangle:
YS-1880-A/90890-
01701
Boulon [couvercle de
carter (gauche)]:
10 Nm (1.0 m•kg, 7.2
ft•lb)

5-55
ALTERNATEUR AVEC ROTOR A ALIMENTATION
PERMANENTE ET EMBRAYAGE DU DEMARREUR

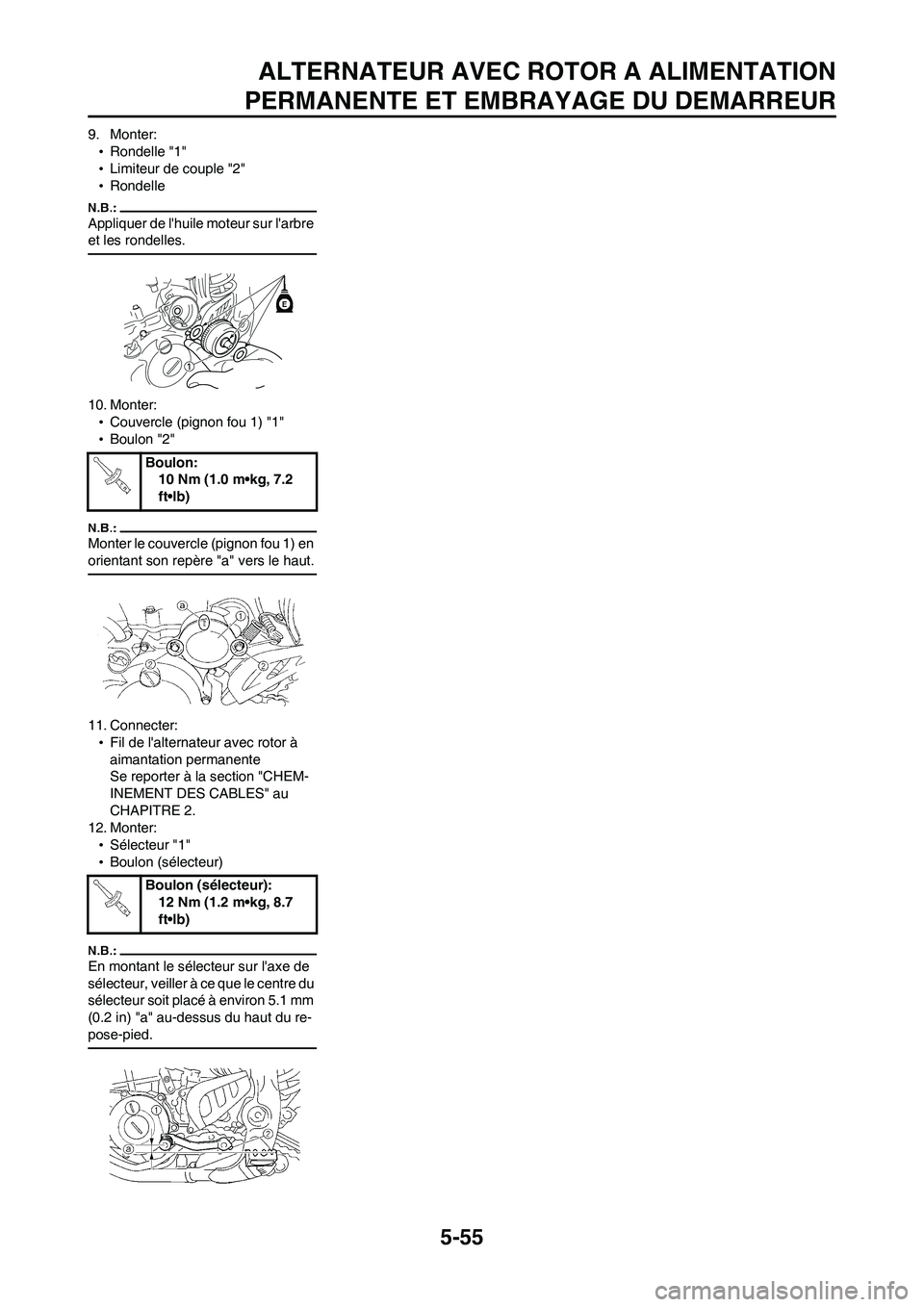

9. Monter:
•Rondelle "1"
•Limiteur de couple "2"
•Rondelle
Appliquer de l'huile moteur sur l'arbre
et les rondelles.
10. Monter:
•Couvercle (pignon fou 1) "1"
•Boulon "2"
Monter le couvercle (pignon fou 1) en
orientant son repère "a" vers le haut.
11. Connecter:
•Fil de l'alternateur avec rotor à
aimantation permanente
Se reporter à la section "CHEM-
INEMENT DES CABLES" au
CHAPITRE 2.
12. Monter:
•Sélecteur "1"
•Boulon (sélecteur)
En montant le sélecteur sur l'axe de
sélecteur, veiller à ce que le centre du
sélecteur soit placé à environ 5.1 mm
(0.2 in) "a" au-dessus du haut du re-
pose-pied.
Boulon:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (sélecteur):
12 Nm (1.2 m•kg, 8.7
ft•lb)

5-56

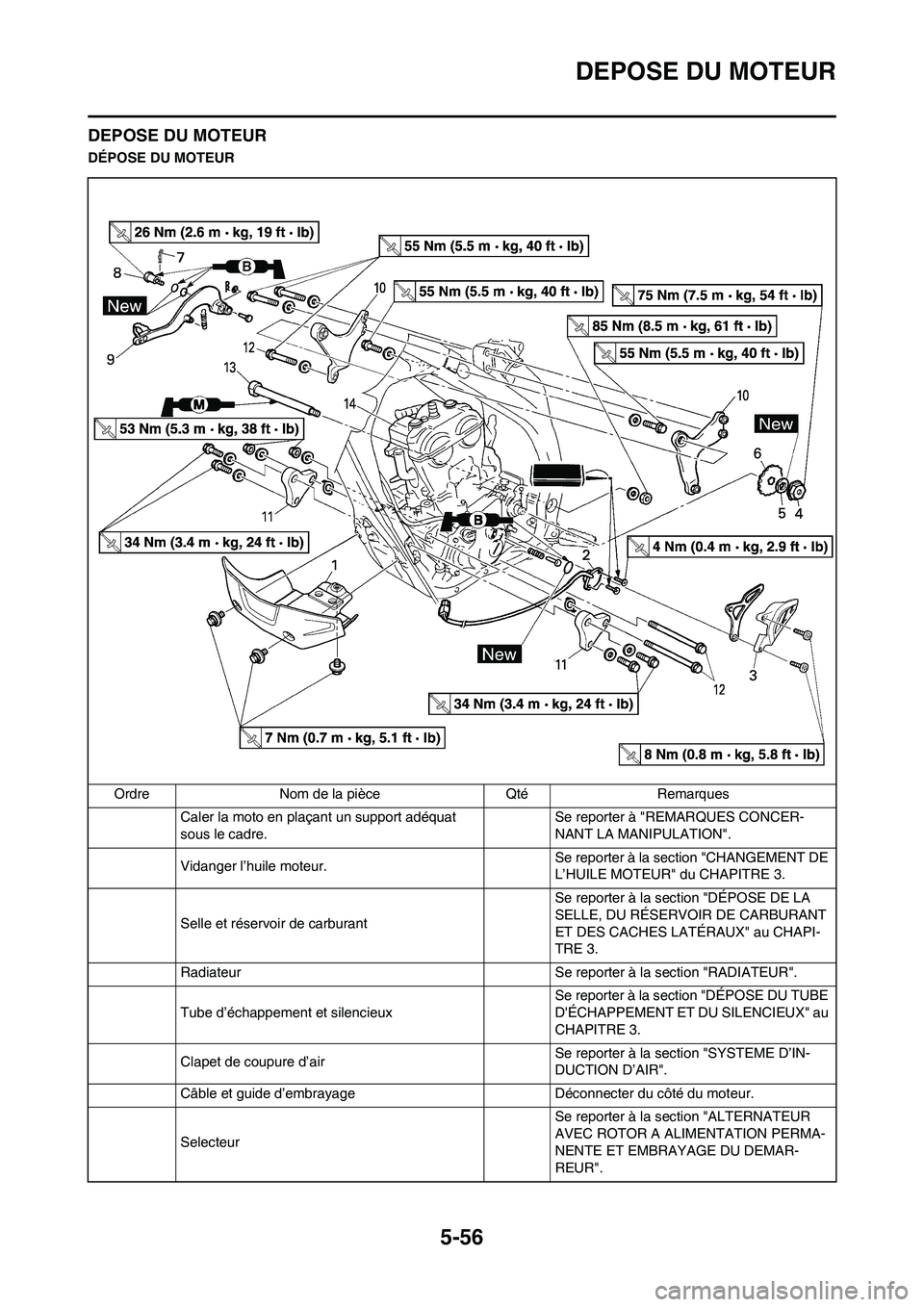

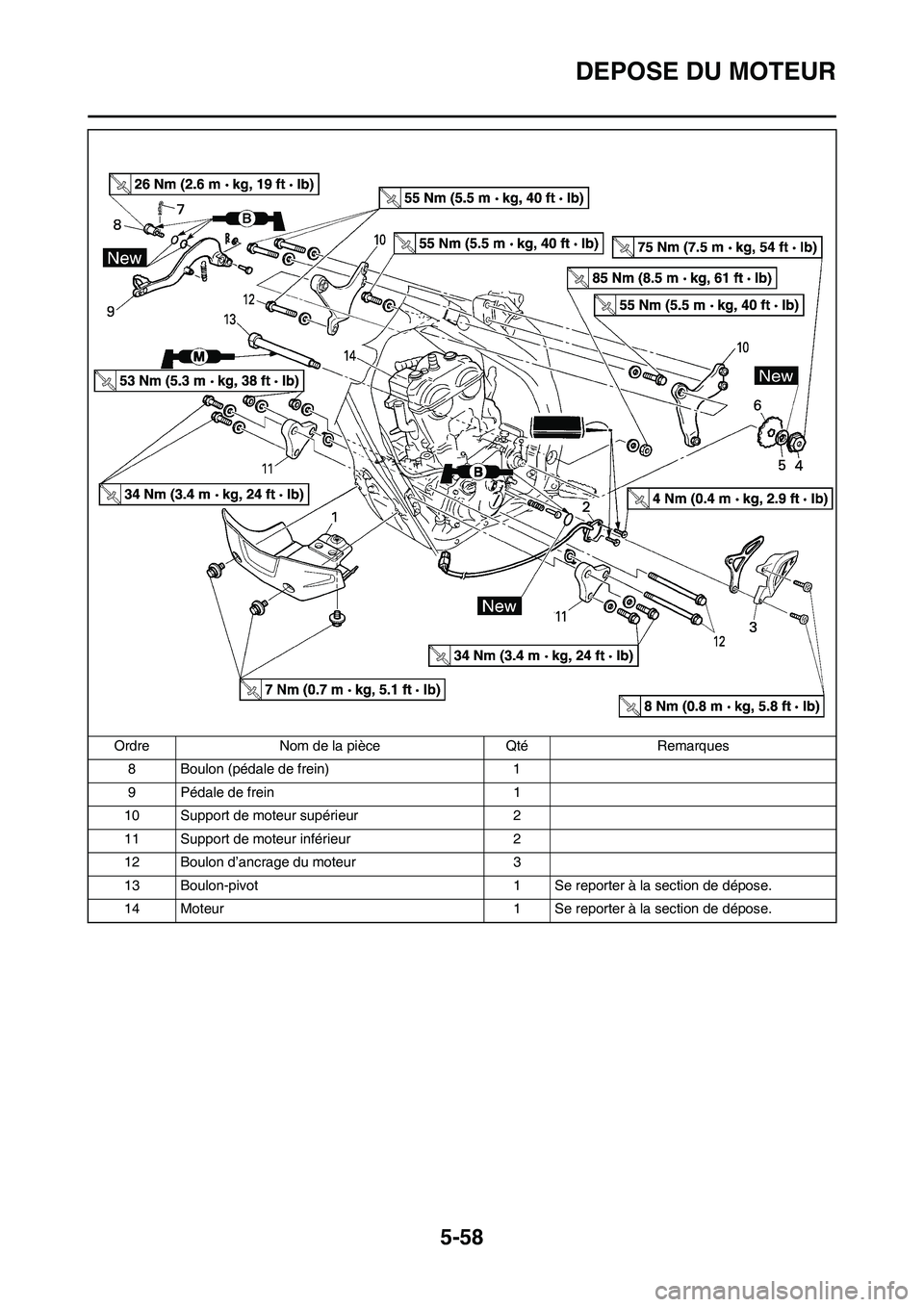

DEPOSE DU MOTEUR
DEPOSE DU MOTEUR
DÉPOSE DU MOTEUR
Ordre Nom de la pièce Qté Remarques
Caler la moto en plaçant un support adéquat
sous le cadre.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
Vidanger l’huile moteur.Se reporter à la section "CHANGEMENT DE
L’HUILE MOTEUR" du CHAPITRE 3.
Selle et réservoir de carburant Se reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX" au CHAPI-
TRE 3.
Radiateur Se reporter à la section "RADIATEUR".
Tube d’échappement et silencieux Se reporter à la section "DÉPOSE DU TUBE
D'ÉCHAPPEMENT ET DU SILENCIEUX" au
CHAPITRE 3.
Clapet de coupure d’airSe reporter à la section "SYSTEME D’IN-
DUCTION D’AIR".
Câble et guide d’embrayage Déconnecter du côté du moteur.
SelecteurSe reporter à la section "ALTERNATEUR
AVEC ROTOR A ALIMENTATION PERMA-
NENTE ET EMBRAYAGE DU DEMAR-
REUR".

5-57
DEPOSE DU MOTEUR

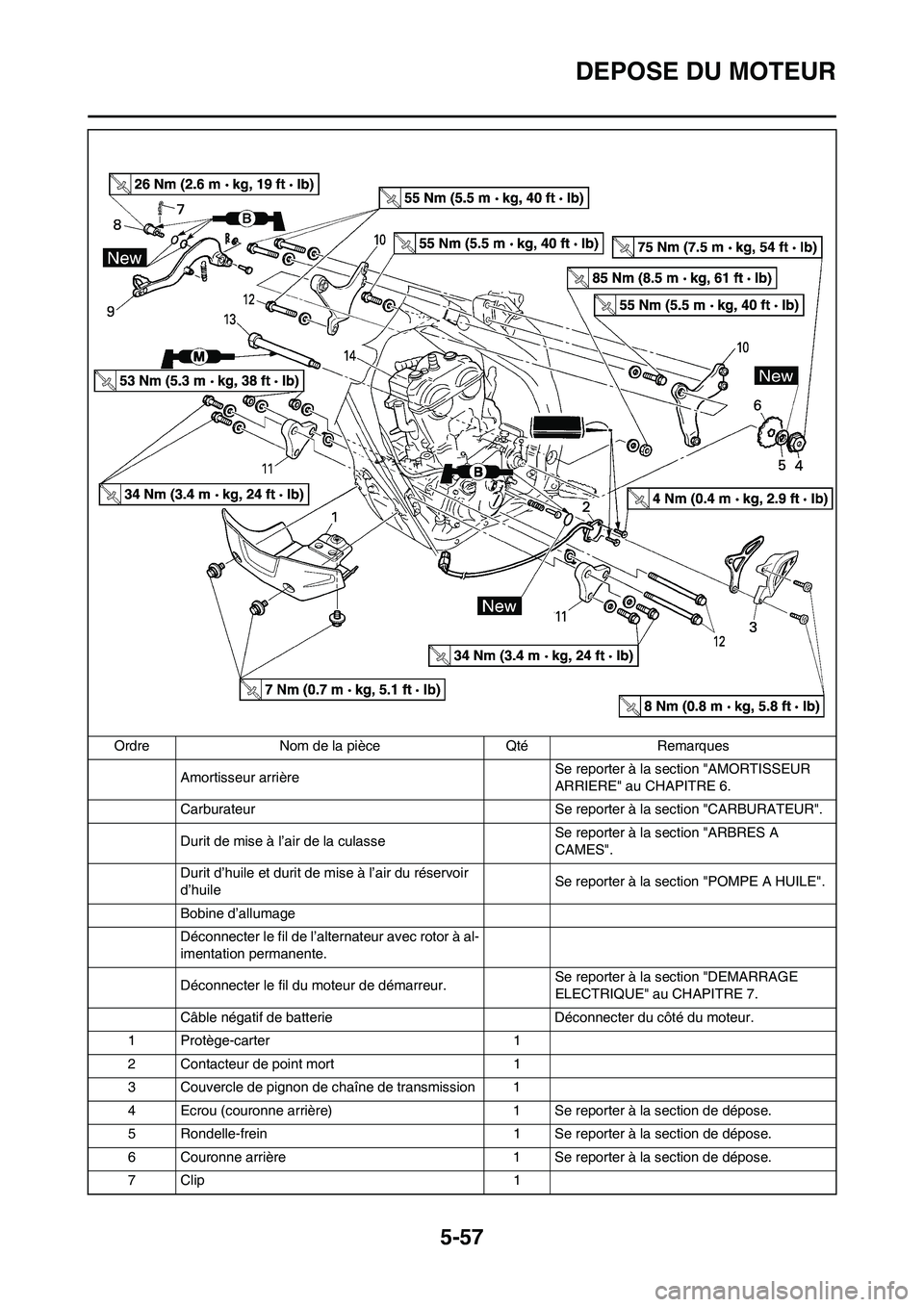

Amortisseur arrièreSe reporter à la section "AMORTISSEUR
ARRIERE" au CHAPITRE 6.
Carburateur Se reporter à la section "CARBURATEUR".
Durit de mise à l’air de la culasseSe reporter à la section "ARBRES A
CAMES".
Durit d’huile et durit de mise à l’air du réservoir
d’huileSe reporter à la section "POMPE A HUILE".
Bobine d’allumage
Déconnecter le fil de l’alternateur avec rotor à al-
imentation permanente.
Déconnecter le fil du moteur de démarreur.Se reporter à la section "DEMARRAGE
ELECTRIQUE" au CHAPITRE 7.
Câble négatif de batterie Déconnecter du côté du moteur.
1 Protège-carter 1
2 Contacteur de point mort 1
3 Couvercle de pignon de chaîne de transmission 1
4 Ecrou (couronne arrière) 1 Se reporter à la section de dépose.
5 Rondelle-frein 1 Se reporter à la section de dépose.
6 Couronne arrière 1 Se reporter à la section de dépose.
7Clip 1 Ordre Nom de la pièce Qté Remarques

5-58
DEPOSE DU MOTEUR
8 Boulon (pédale de frein) 1
9 Pédale de frein 1
10 Support de moteur supérieur 2
11 Support de moteur inférieur 2
12 Boulon d’ancrage du moteur 3
13 Boulon-pivot 1 Se reporter à la section de dépose.
14 Moteur 1 Se reporter à la section de dépose. Ordre Nom de la pièce Qté Remarques

5-59
DEPOSE DU MOTEUR

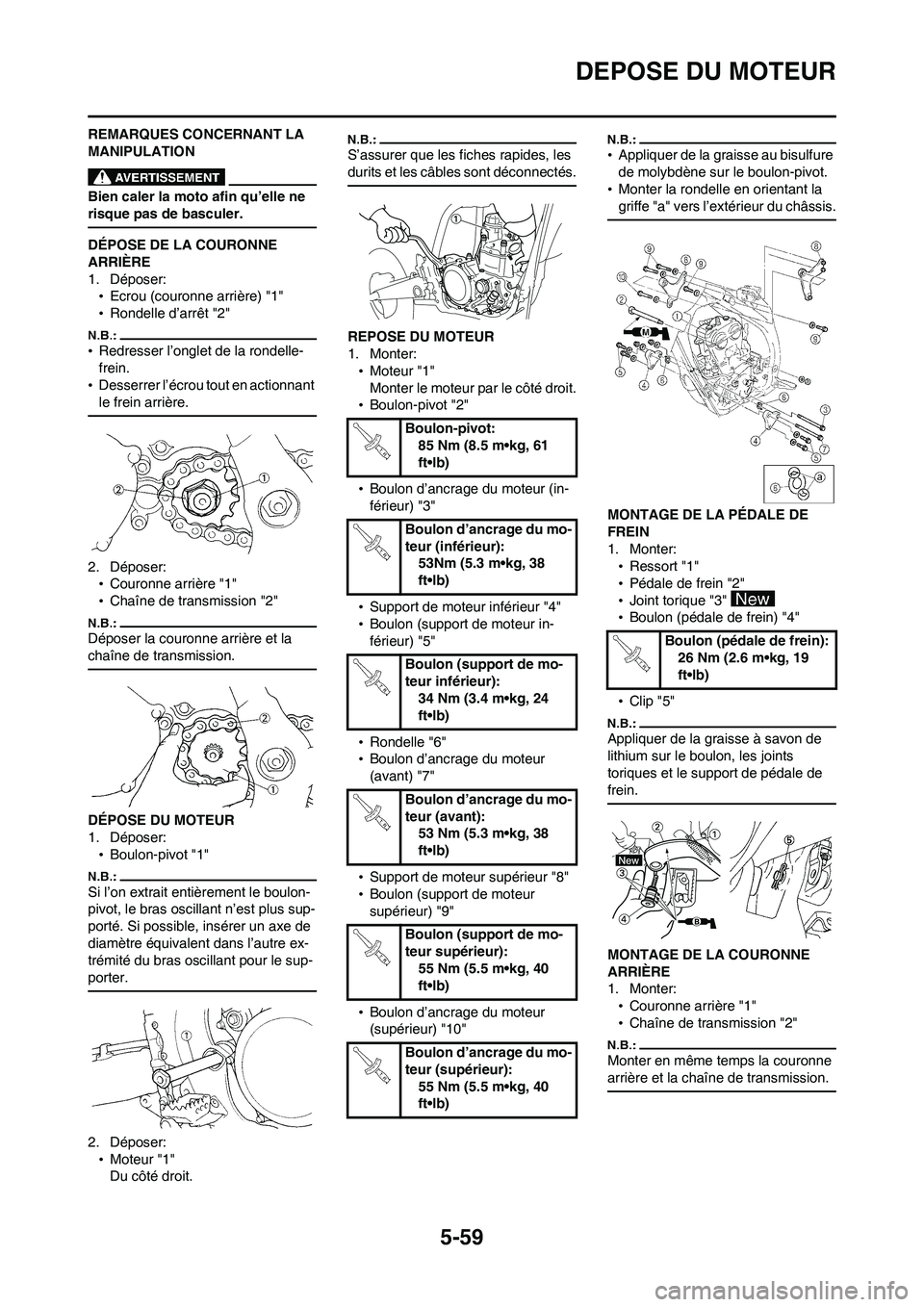

REMARQUES CONCERNANT LA
MANIPULATION
Bien caler la moto afin qu’elle ne
risque pas de basculer.
DÉPOSE DE LA COURONNE
ARRIÈRE
1. Déposer:
•Ecrou (couronne arrière) "1"
•Rondelle d’arrêt "2"
•Redresser l’onglet de la rondelle-
frein.
•Desserrer l’écrou tout en actionnant
le frein arrière.
2. Déposer:
•Couronne arrière "1"
•Chaîne de transmission "2"
Déposer la couronne arrière et la
chaîne de transmission.
DÉPOSE DU MOTEUR
1. Déposer:
•Boulon-pivot "1"
Si l’on extrait entièrement le boulon-
pivot, le bras oscillant n’est plus sup-
porté. Si possible, insérer un axe de
diamètre équivalent dans l’autre ex-
trémité du bras oscillant pour le sup-
porter.
2. Déposer:
•Moteur "1"
Du côté droit.
S’assurer que les fiches rapides, les
durits et les câbles sont déconnectés.
REPOSE DU MOTEUR
1. Monter:
•Moteur "1"
Monter le moteur par le côté droit.
•Boulon-pivot "2"
•Boulon d’ancrage du moteur (in-
férieur) "3"
•Support de moteur inférieur "4"
•Boulon (support de moteur in-
férieur) "5"
•Rondelle "6"
•Boulon d’ancrage du moteur
(avant) "7"
•Support de moteur supérieur "8"
•Boulon (support de moteur
supérieur) "9"
•Boulon d’ancrage du moteur
(supérieur) "10"
•Appliquer de la graisse au bisulfure
de molybdène sur le boulon-pivot.
•Monter la rondelle en orientant la
griffe "a" vers l’extérieur du châssis.
MONTAGE DE LA PÉDALE DE
FREIN
1. Monter:
•Ressort "1"
•Pédale de frein "2"
•Joint torique "3"
•Boulon (pédale de frein) "4"
•Clip "5"
Appliquer de la graisse à savon de
lithium sur le boulon, les joints
toriques et le support de pédale de
frein.
MONTAGE DE LA COURONNE
ARRIÈRE
1. Monter:
•Couronne arrière "1"
•Chaîne de transmission "2"
Monter en même temps la couronne
arrière et la chaîne de transmission.
Boulon-pivot:
85 Nm (8.5 m•kg, 61
ft•lb)
Boulon d’ancrage du mo-
teur (inférieur):
53Nm (5.3 m•kg, 38
ft•lb)
Boulon (support de mo-
teur inférieur):
34 Nm (3.4 m•kg, 24
ft•lb)
Boulon d’ancrage du mo-
teur (avant):
53 Nm (5.3 m•kg, 38
ft•lb)
Boulon (support de mo-
teur supérieur):
55 Nm (5.5 m•kg, 40
ft•lb)
Boulon d’ancrage du mo-
teur (supérieur):
55 Nm (5.5 m•kg, 40
ft•lb)
Boulon (pédale de frein):
26 Nm (2.6 m•kg, 19
ft•lb)

5-60
DEPOSE DU MOTEUR
2. Monter:
•Rondelle d’arrêt "1"
•Ecrou (couronne arrière) "2"
Serrer l’écrou tout en actionnant le
frein arrière.
Veiller à serrer au couple spécifié ;
sinon l'autre pièce risque d'être
endommagée.

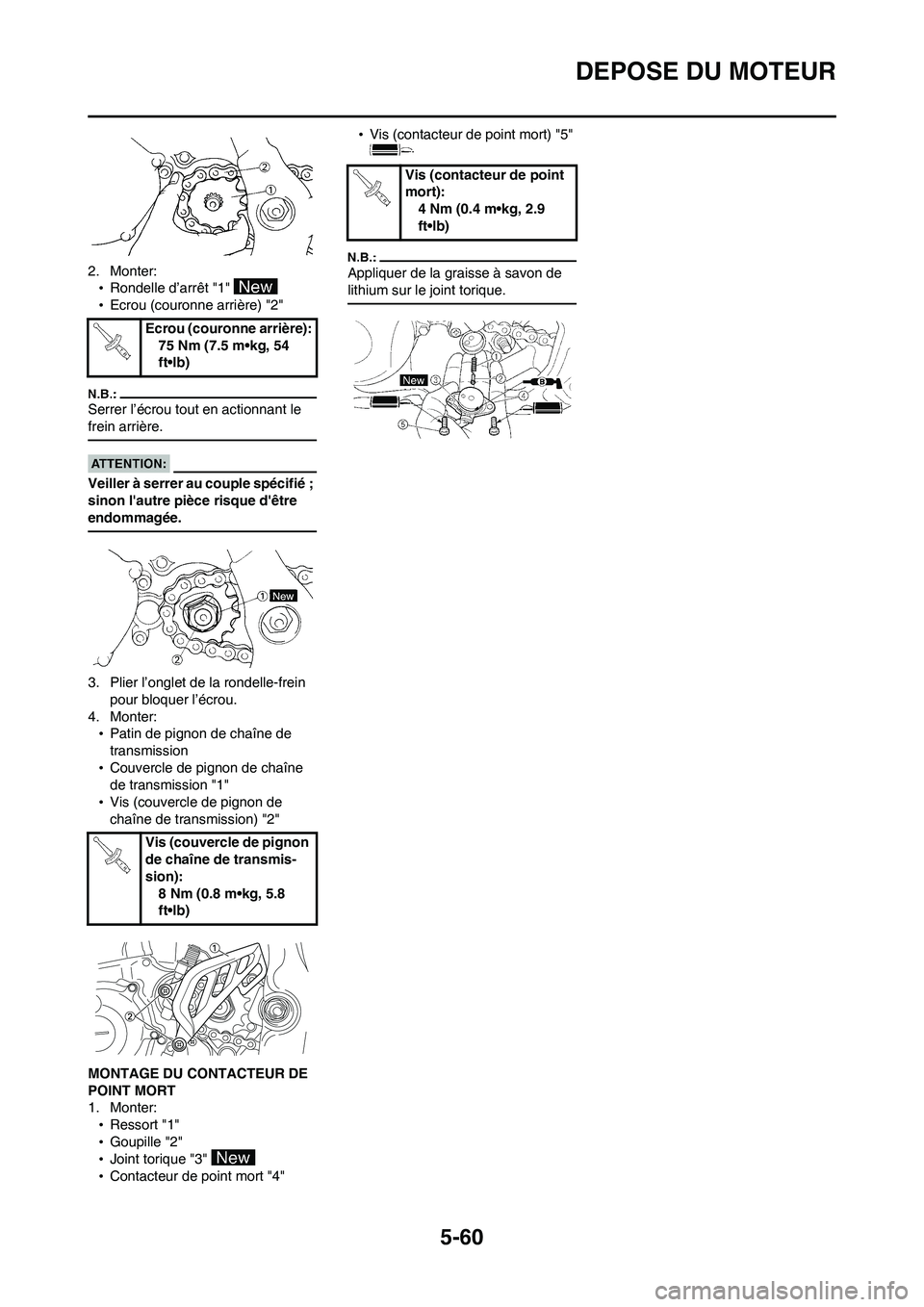

3. Plier l’onglet de la rondelle-frein
pour bloquer l’écrou.
4. Monter:
•Patin de pignon de chaîne de
transmission
•Couvercle de pignon de chaîne
de transmission "1"
•Vis (couvercle de pignon de
chaîne de transmission) "2"
MONTAGE DU CONTACTEUR DE
POINT MORT
1. Monter:
•Ressort "1"
•Goupille "2"
•Joint torique "3"
•Contacteur de point mort "4"•Vis (contacteur de point mort) "5"
Appliquer de la graisse à savon de
lithium sur le joint torique.
Ecrou (couronne arrière):
75 Nm (7.5 m•kg, 54
ft•lb)
Vis (couvercle de pignon
de chaîne de transmis-
sion):
8 Nm (0.8 m•kg, 5.8
ft•lb)
Vis (contacteur de point
mort):
4 Nm (0.4 m•kg, 2.9
ft•lb)

5-61
CARTER MOTEUR ET VILEBREQUIN
CARTER MOTEUR ET VILEBREQUIN

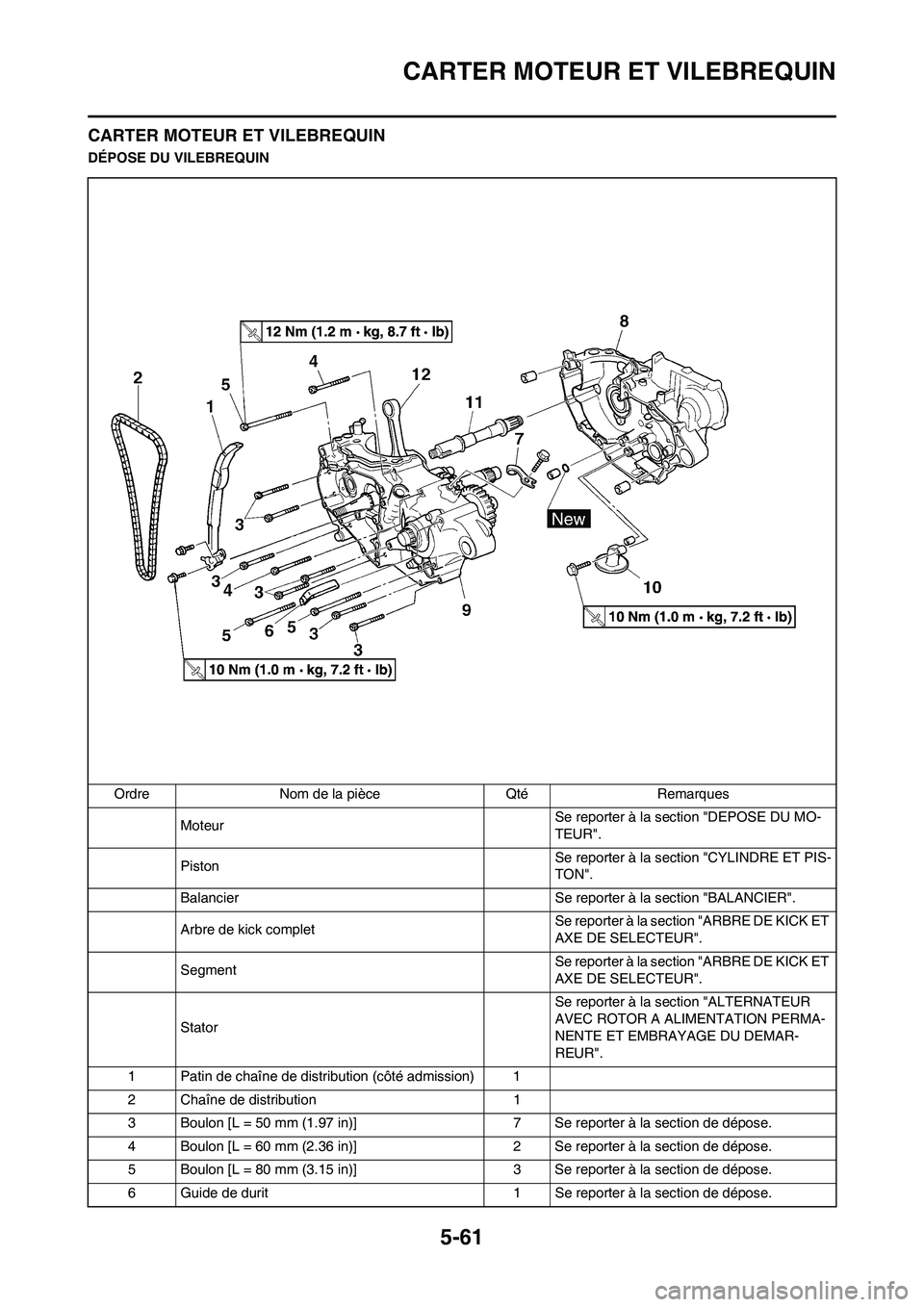

DÉPOSE DU VILEBREQUIN
Ordre Nom de la pièce Qté Remarques
MoteurSe reporter à la section "DEPOSE DU MO-
TEUR".
PistonSe reporter à la section "CYLINDRE ET PIS-
TON".
Balancier Se reporter à la section "BALANCIER".
Arbre de kick completSe reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
SegmentSe reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
StatorSe reporter à la section "ALTERNATEUR
AVEC ROTOR A ALIMENTATION PERMA-
NENTE ET EMBRAYAGE DU DEMAR-
REUR".
1 Patin de chaîne de distribution (côté admission) 1
2 Chaîne de distribution 1
3 Boulon [L = 50 mm (1.97 in)] 7 Se reporter à la section de dépose.
4 Boulon [L = 60 mm (2.36 in)] 2 Se reporter à la section de dépose.
5 Boulon [L = 80 mm (3.15 in)] 3 Se reporter à la section de dépose.
6 Guide de durit 1 Se reporter à la section de dépose.

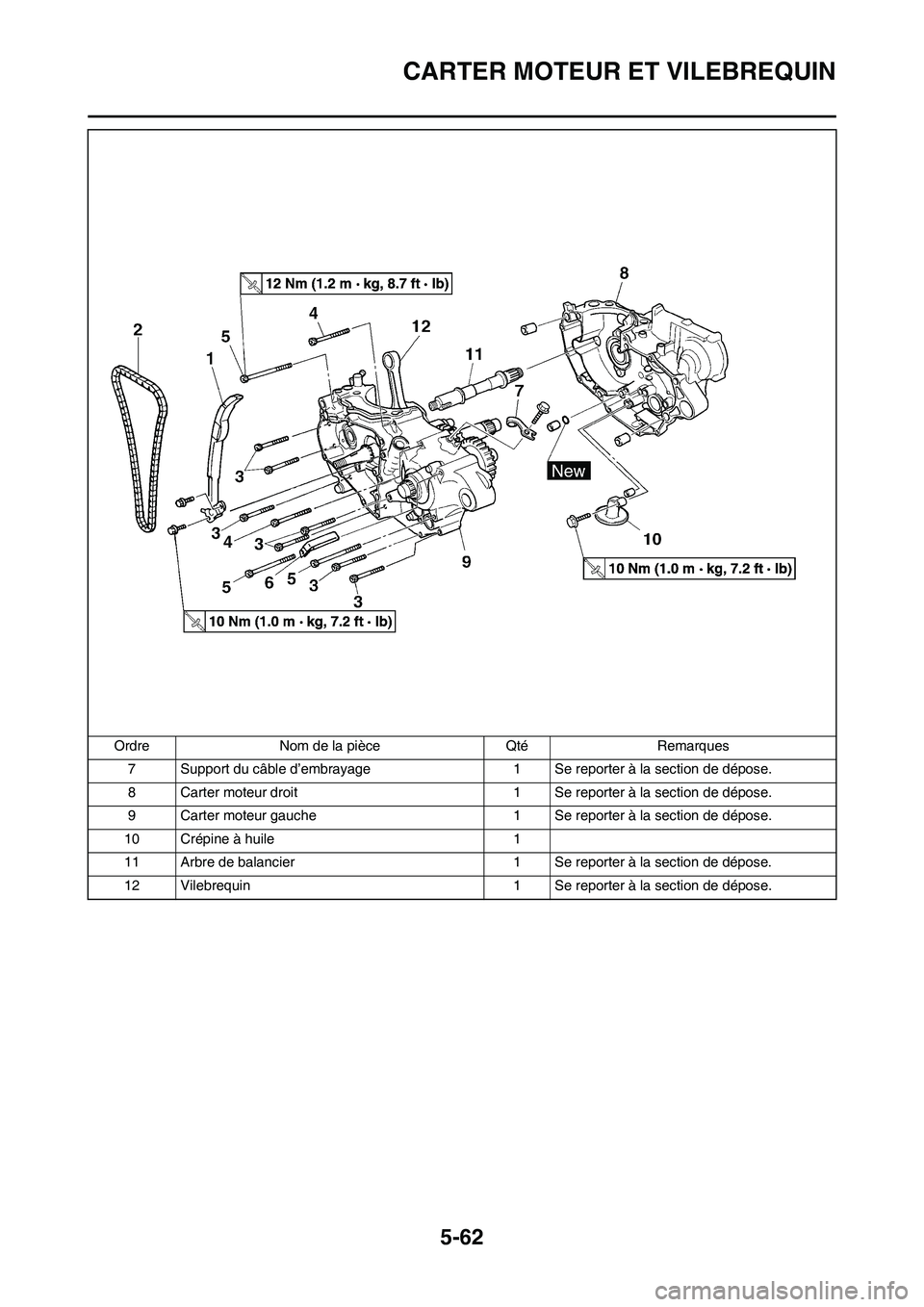

5-62
CARTER MOTEUR ET VILEBREQUIN
7 Support du câble d’embrayage 1 Se reporter à la section de dépose.
8 Carter moteur droit 1 Se reporter à la section de dépose.
9 Carter moteur gauche 1 Se reporter à la section de dépose.
10 Crépine à huile 1
11 Arbre de balancier 1 Se reporter à la section de dépose.
12 Vilebrequin 1 Se reporter à la section de dépose. Ordre Nom de la pièce Qté Remarques
