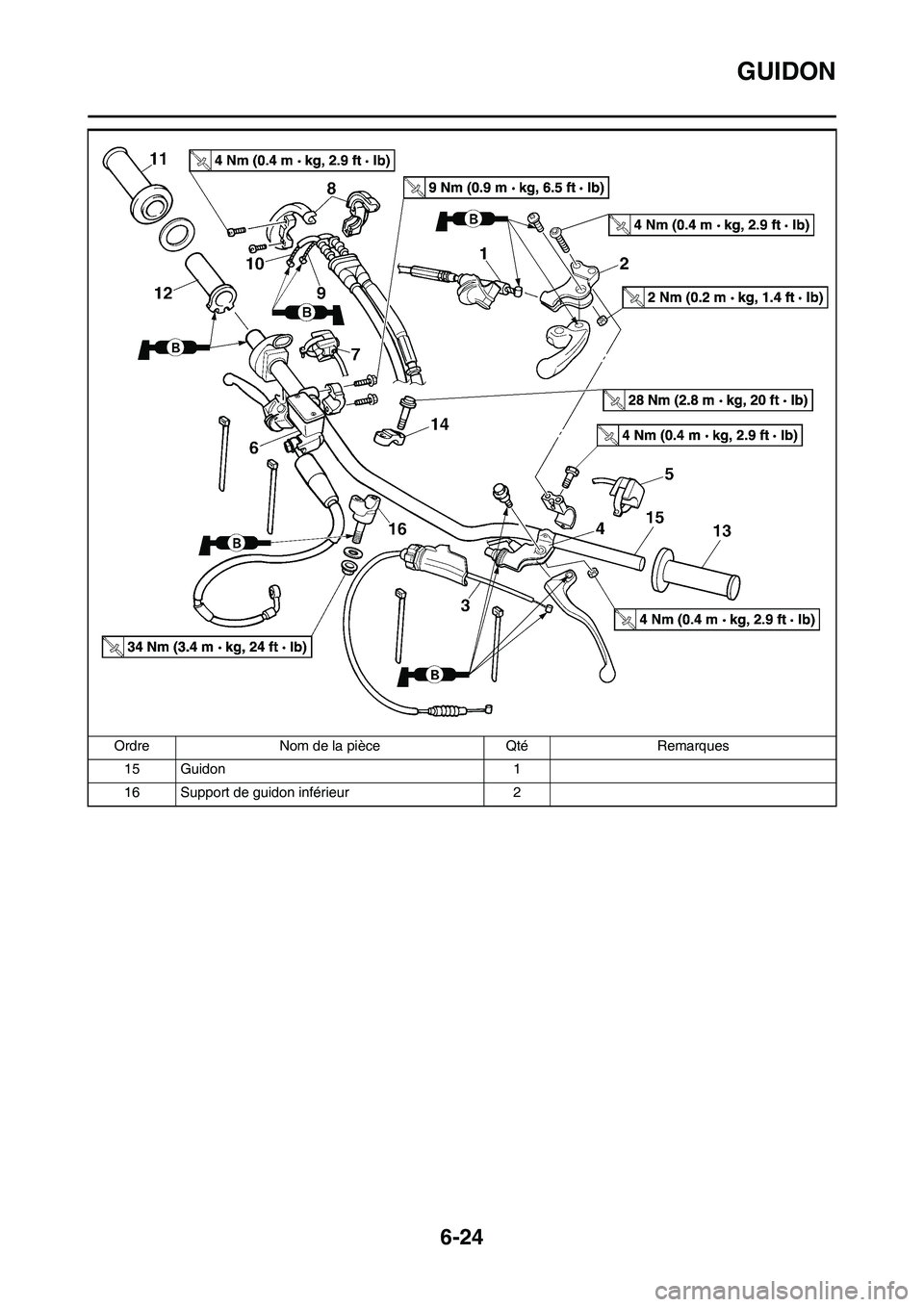

6-24
GUIDON
15 Guidon 1
16 Support de guidon inférieur 2 Ordre Nom de la pièce Qté Remarques

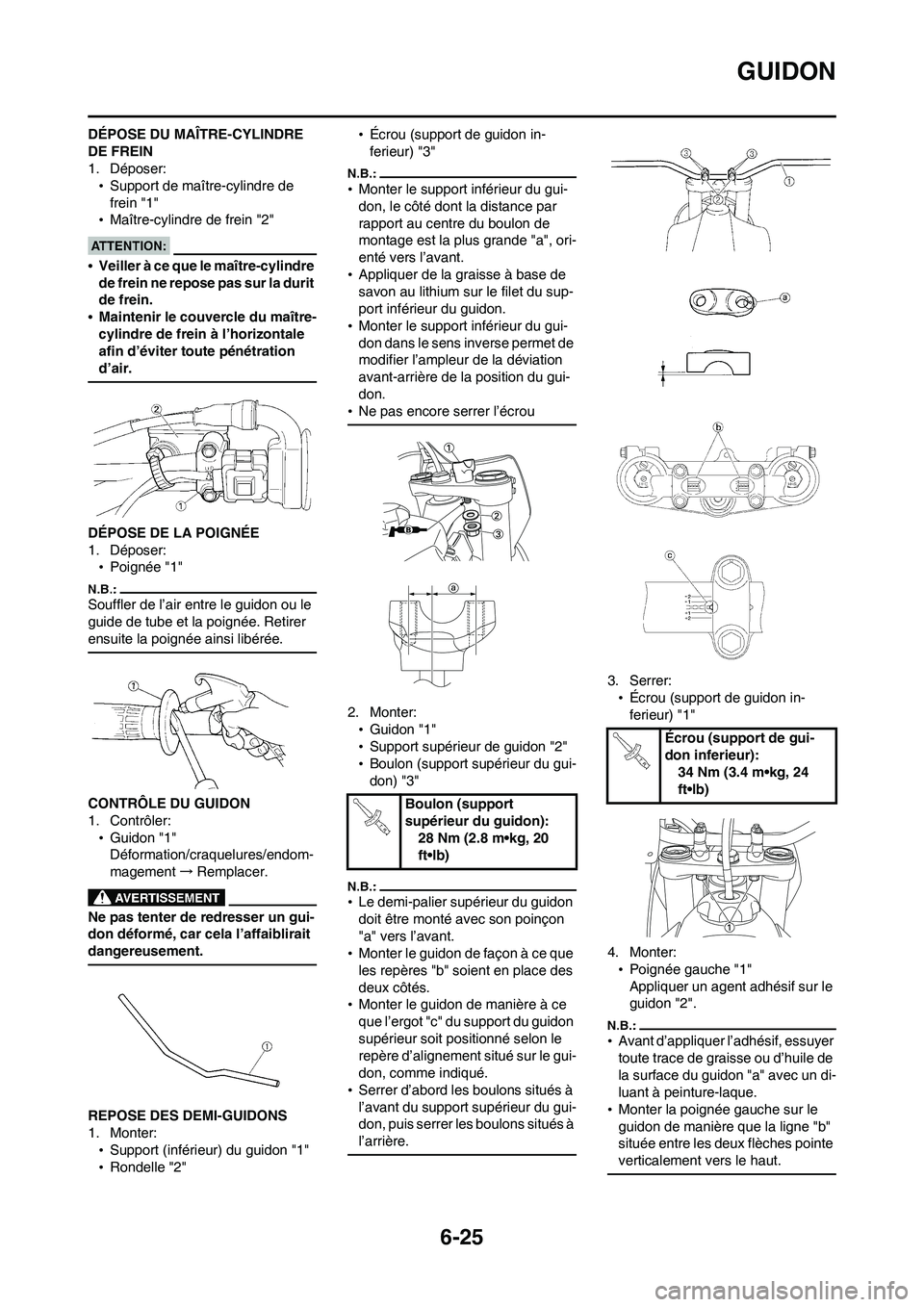

6-25
GUIDON
DÉPOSE DU MAÎTRE-CYLINDRE
DE FREIN
1. Déposer:
•Support de maître-cylindre de
frein "1"
•Maître-cylindre de frein "2"
•Veiller à ce que le maître-cylindre
de frein ne repose pas sur la durit
de frein.
•Maintenir le couvercle du maître-
cylindre de frein à l’horizontale
afin d’éviter toute pénétration
d’air.
DÉPOSE DE LA POIGNÉE
1. Déposer:
•Poignée "1"
Souffler de l’air entre le guidon ou le
guide de tube et la poignée. Retirer
ensuite la poignée ainsi libérée.
CONTRÔLE DU GUIDON
1. Contrôler:
•Guidon "1"
Déformation/craquelures/endom-
magement→Remplacer.
Ne pas tenter de redresser un gui-
don déformé, car cela l’affaiblirait
dangereusement.
REPOSE DES DEMI-GUIDONS
1. Monter:
•Support (inférieur) du guidon "1"
•Rondelle "2"•Écrou (support de guidon in-
ferieur) "3"
•Monter le support inférieur du gui-
don, le côté dont la distance par
rapport au centre du boulon de
montage est la plus grande "a", ori-
enté vers l’avant.
•Appliquer de la graisse à base de
savon au lithium sur le filet du sup-
port inférieur du guidon.
•Monter le support inférieur du gui-
don dans le sens inverse permet de
modifier l’ampleur de la déviation
avant-arrière de la position du gui-
don.
•Ne pas encore serrer l’écrou
2. Monter:
•Guidon "1"
•Support supérieur de guidon "2"
•Boulon (support supérieur du gui-
don) "3"
•Le demi-palier supérieur du guidon
doit être monté avec son poinçon
"a" vers l’avant.
•Monter le guidon de façon à ce que
les repères "b" soient en place des
deux côtés.
•Monter le guidon de manière à ce
que l’ergot "c" du support du guidon
supérieur soit positionné selon le
repère d’alignement situé sur le gui-
don, comme indiqué.
•Serrer d’abord les boulons situés à
l’avant du support supérieur du gui-
don, puis serrer les boulons situés à
l’arrière.
3. Serrer:
•Écrou (support de guidon in-
ferieur) "1"
4. Monter:
•Poignée gauche "1"
Appliquer un agent adhésif sur le
guidon "2".
•Avant d’appliquer l’adhésif, essuyer
toute trace de graisse ou d’huile de
la surface du guidon "a" avec un di-
luant à peinture-laque.
•Monter la poignée gauche sur le
guidon de manière que la ligne "b"
située entre les deux flèches pointe
verticalement vers le haut.
Boulon (support
supérieur du guidon):
28 Nm (2.8 m•kg, 20
ft•lb)
Écrou (support de gui-
don inferieur):
34 Nm (3.4 m•kg, 24
ft•lb)

6-26
GUIDON
5. Monter:
•Poignée droite "1"
•Entretoise épaulée "2"
Appliquer un agent adhésif sur le
guide de tube "3".
•Avant d’appliquer l’adhésif, essuyer
toute trace de graisse ou d’huile de
la surface du guide de tube a avec
du diluant à peinture-laque.
•Monter la poignée sur le guide de
tube de manière que le repère de la
poignée "b" et la fente du guide de
tube"c" forment l’angle indiqué.
6. Monter:
•Cache du capuchon de la poi-
gnée "1"
•Poignée des gaz "2"
Appliquer de la graisse à savon de
lithium sur la surface coulissante de
la poignée des gaz.
7. Monter:
•Câbles des gaz "1"
Sur le guide de tube "2".
Appliquer de la graisse à savon de
lithium sur l’extrémité du câble des
gaz et sur la partie d’enroulement du
câble dans le guide de tube.
8. Monter:
•Couvercle du logement de câble
des gaz "1"
•Vis (couvercle du logement de
câble des gaz) "2"
Après avoir serré les vis, vérifier
que la poignée des gaz "3" tourne
sans problème. Sinon, resserrer
les boulons pour la régler.
9. Monter:
•Cache du capuchon de la poi-
gnée "1"
•Couvercle (du logement de câble
des gaz) "2"
10. Monter:
•Contacteur du démarreur "1"
•Maître-cylindre de frein "2"•Support de maître-cylindre de
frein "3"
•Boulon (support de maître-cylin-
dre de frein) "4"
•Collier "5"
•Monter le contacteur du démarreur
et le support du maître-cylindre de
frein en respectant les dimensions
indiquées.
•Monter le support de manière que
la flèche "a" soit dirigée vers le
haut.
•Serrer d’abord le boulon du côté
supérieur du support de maître-cy-
lindre de frein puis serrer le boulon
du côté inférieur.
11. Monter:
•Coupe-circuit du moteur "1"
•Support du levier d’embrayage
"2"
•Boulon (support du levier d’em-
brayage) "3"
•Support du levier de démarrage à
chaud "4"
•Boulon (support du levier de dé-
marrage à chaud) "5"
•Collier "6"
Vis (couvercle du loge-
ment de câble des gaz):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Boulon (support de
maître-cylindre de frein):
9 Nm (0.9 m•kg, 6.5
ft•lb)
Boulon (support du levi-
er d’embrayage):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Boulon (support du levi-
er de démarrage à
chaud):
4 Nm (0.4 m•kg, 2.9
ft•lb)

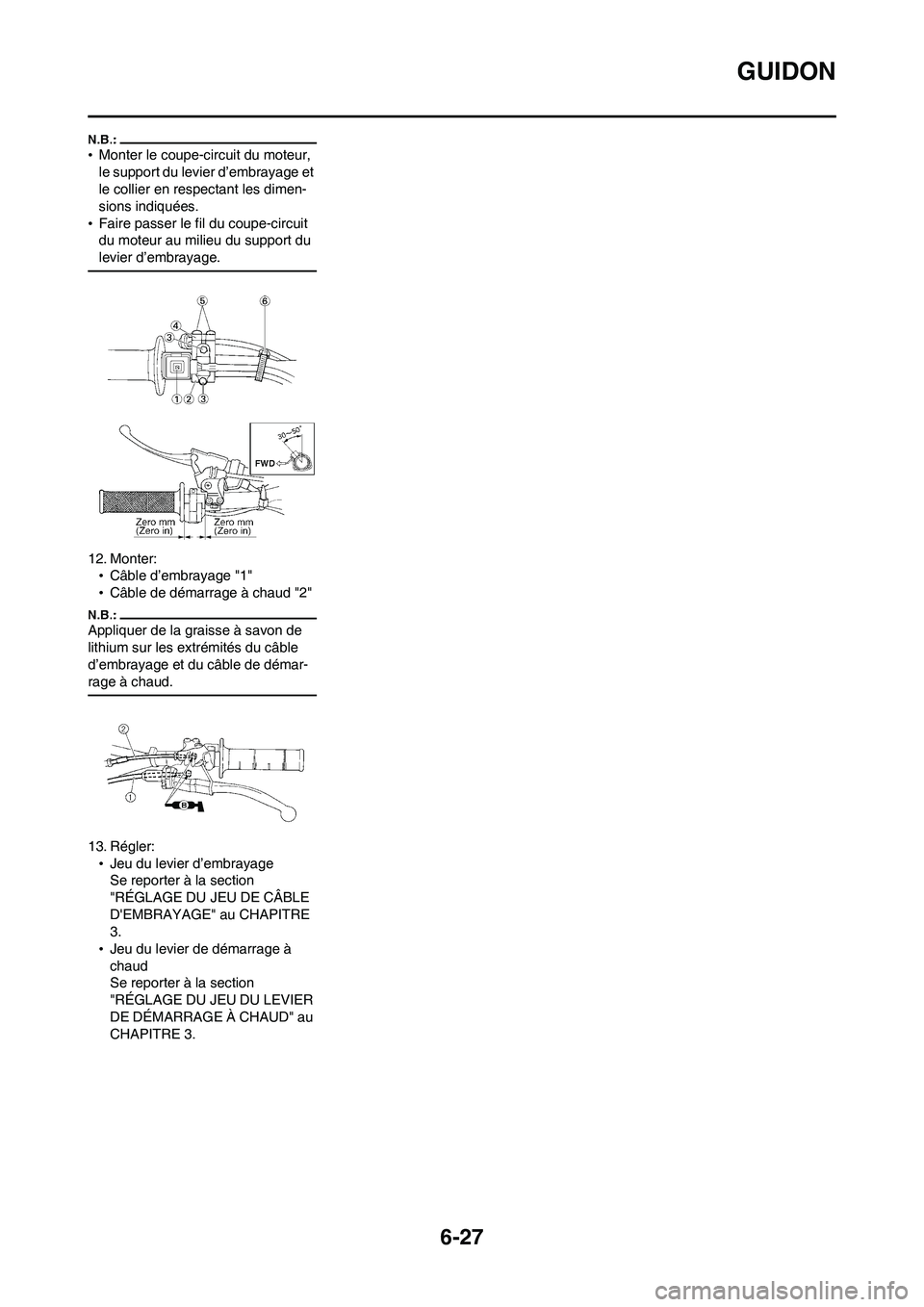

6-27
GUIDON
•Monter le coupe-circuit du moteur,
le support du levier d’embrayage et
le collier en respectant les dimen-
sions indiquées.
•Faire passer le fil du coupe-circuit
du moteur au milieu du support du
levier d’embrayage.
12. Monter:
•Câble d’embrayage "1"
•Câble de démarrage à chaud "2"
Appliquer de la graisse à savon de
lithium sur les extrémités du câble
d’embrayage et du câble de démar-
rage à chaud.
13. Régler:
•Jeu du levier d’embrayage
Se reporter à la section
"RÉGLAGE DU JEU DE CÂBLE
D'EMBRAYAGE" au CHAPITRE
3.
•Jeu du levier de démarrage à
chaud
Se reporter à la section
"RÉGLAGE DU JEU DU LEVIER
DE DÉMARRAGE À CHAUD" au
CHAPITRE 3.

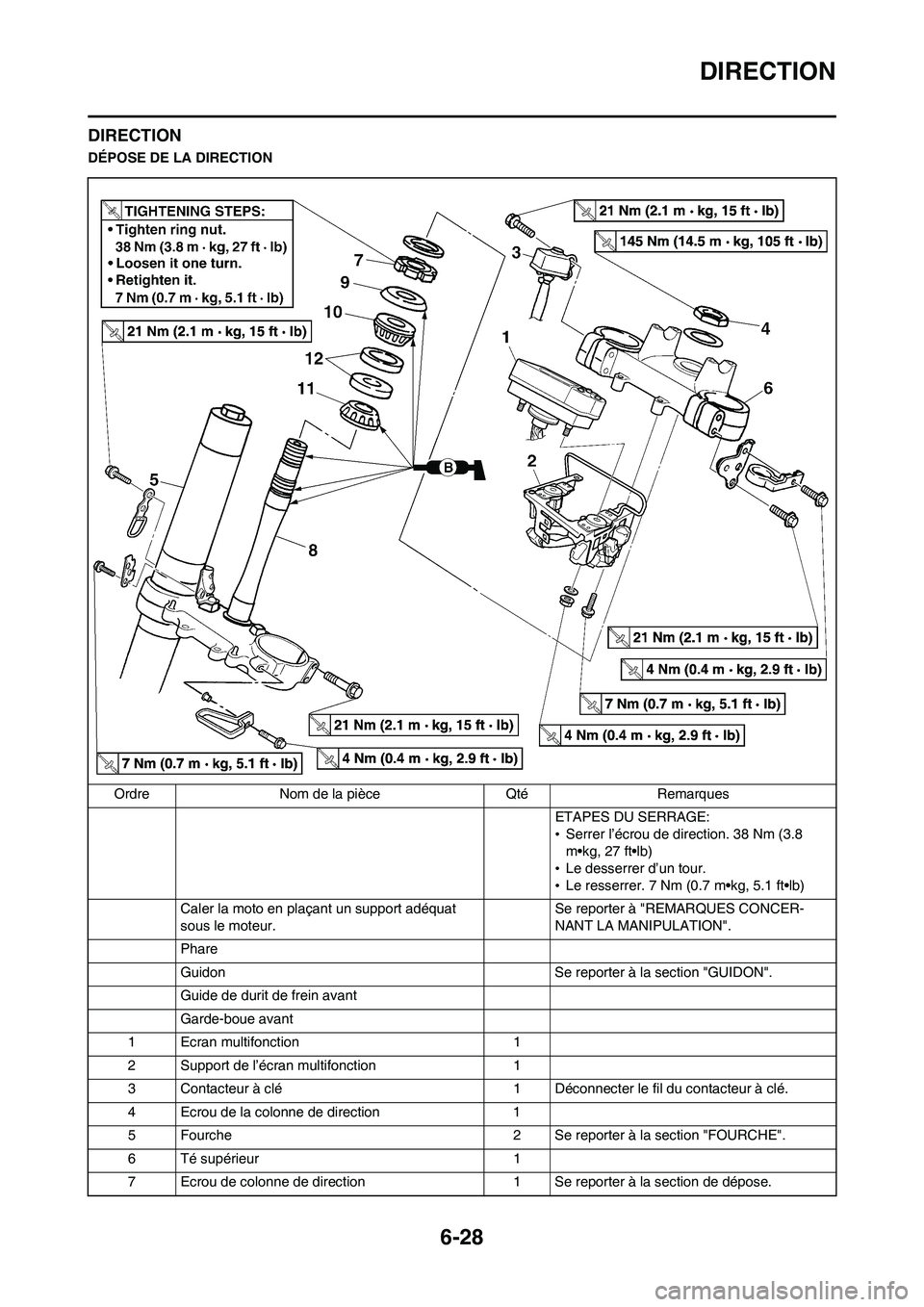

6-28
DIRECTION
DIRECTION
DÉPOSE DE LA DIRECTION
Ordre Nom de la pièce Qté Remarques
ETAPES DU SERRAGE:
•Serrer l’écrou de direction. 38 Nm (3.8
m•kg, 27 ft•lb)
•Le desserrer d’un tour.
•Le resserrer. 7 Nm (0.7 m•kg, 5.1 ft•lb)
Caler la moto en plaçant un support adéquat
sous le moteur.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
Phare
Guidon Se reporter à la section "GUIDON".
Guide de durit de frein avant
Garde-boue avant
1 Ecran multifonction 1
2 Support de l’écran multifonction 1
3 Contacteur à clé 1 Déconnecter le fil du contacteur à clé.
4 Ecrou de la colonne de direction 1
5 Fourche 2 Se reporter à la section "FOURCHE".
6 Té supérieur 1
7 Ecrou de colonne de direction 1 Se reporter à la section de dépose.

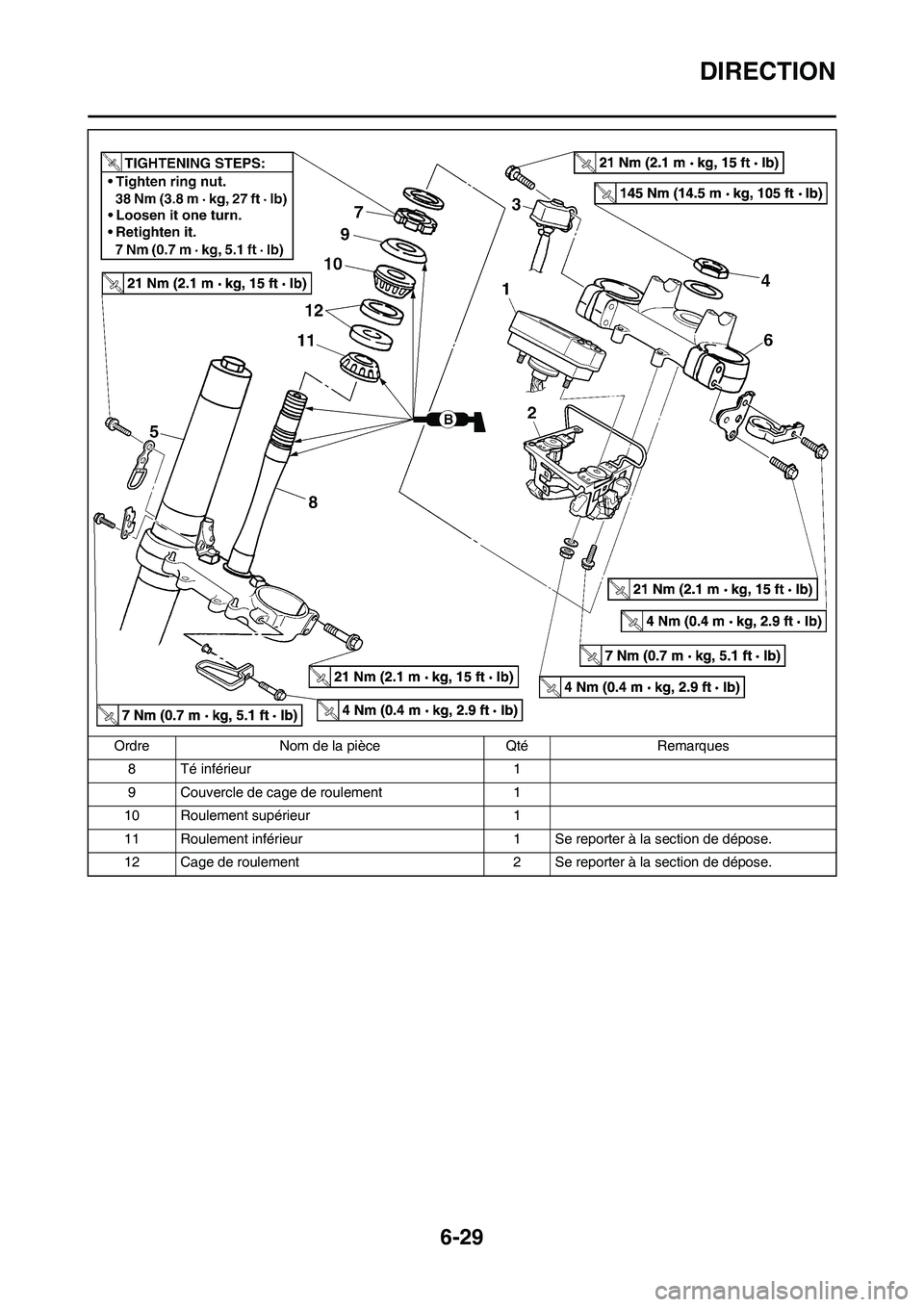

6-29
DIRECTION
8 Té inférieur 1
9 Couvercle de cage de roulement 1
10 Roulement supérieur 1
11 Roulement inférieur 1 Se reporter à la section de dépose.
12 Cage de roulement 2 Se reporter à la section de dépose. Ordre Nom de la pièce Qté Remarques

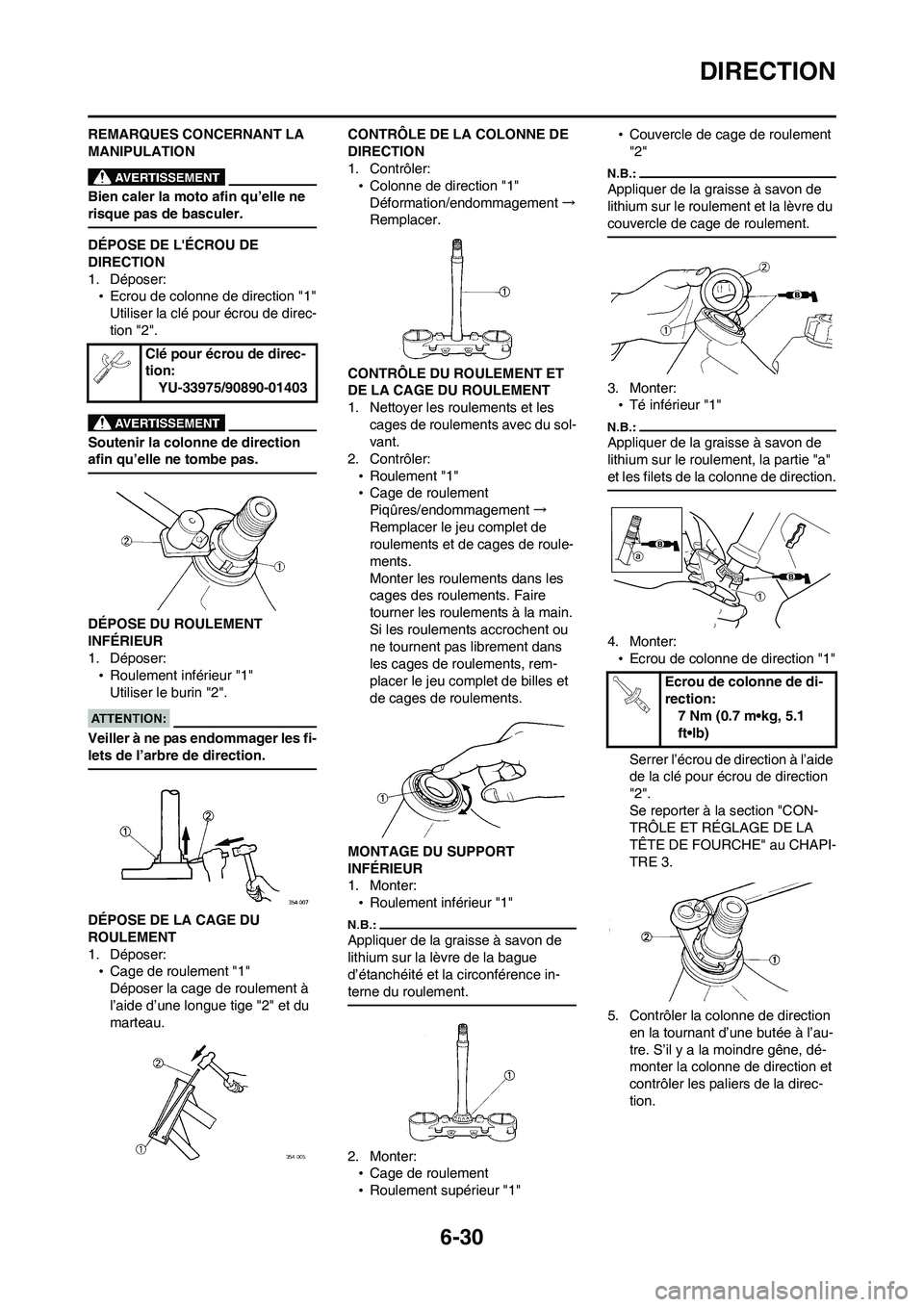

6-30
DIRECTION
REMARQUES CONCERNANT LA
MANIPULATION
Bien caler la moto afin qu’elle ne
risque pas de basculer.
DÉPOSE DE L'ÉCROU DE
DIRECTION
1. Déposer:
•Ecrou de colonne de direction "1"
Utiliser la clé pour écrou de direc-
tion "2".
Soutenir la colonne de direction
afin qu’elle ne tombe pas.
DÉPOSE DU ROULEMENT
INFÉRIEUR
1. Déposer:
•Roulement inférieur "1"
Utiliser le burin "2".
Veiller à ne pas endommager les fi-
lets de l’arbre de direction.
DÉPOSE DE LA CAGE DU
ROULEMENT
1. Déposer:
•Cage de roulement "1"
Déposer la cage de roulement à
l’aide d’une longue tige "2" et du
marteau.CONTRÔLE DE LA COLONNE DE
DIRECTION
1. Contrôler:
•Colonne de direction "1"
Déformation/endommagement→
Remplacer.
CONTRÔLE DU ROULEMENT ET
DE LA CAGE DU ROULEMENT
1. Nettoyer les roulements et les
cages de roulements avec du sol-
vant.
2. Contrôler:
•Roulement "1"
•Cage de roulement
Piqûres/endommagement→
Remplacer le jeu complet de
roulements et de cages de roule-
ments.
Monter les roulements dans les
cages des roulements. Faire
tourner les roulements à la main.
Si les roulements accrochent ou
ne tournent pas librement dans
les cages de roulements, rem-
placer le jeu complet de billes et
de cages de roulements.
MONTAGE DU SUPPORT
INFÉRIEUR
1. Monter:
•Roulement inférieur "1"
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague
d’étanchéité et la circonférence in-
terne du roulement.
2. Monter:
•Cage de roulement
•Roulement supérieur "1"•Couvercle de cage de roulement
"2"
Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre du
couvercle de cage de roulement.
3. Monter:
•Té inférieur "1"
Appliquer de la graisse à savon de
lithium sur le roulement, la partie "a"
et les filets de la colonne de direction.
4. Monter:
•Ecrou de colonne de direction "1"
Serrer l’écrou de direction à l’aide
de la clé pour écrou de direction
"2".
Se reporter à la section "CON-
TRÔLE ET RÉGLAGE DE LA
TÊTE DE FOURCHE" au CHAPI-
TRE 3.
5. Contrôler la colonne de direction
en la tournant d’une butée à l’au-
tre. S’il y a la moindre gêne, dé-
monter la colonne de direction et
contrôler les paliers de la direc-
tion. Clé pour écrou de direc-
tion:
YU-33975/90890-01403
Ecrou de colonne de di-
rection:
7 Nm (0.7 m•kg, 5.1
ft•lb)

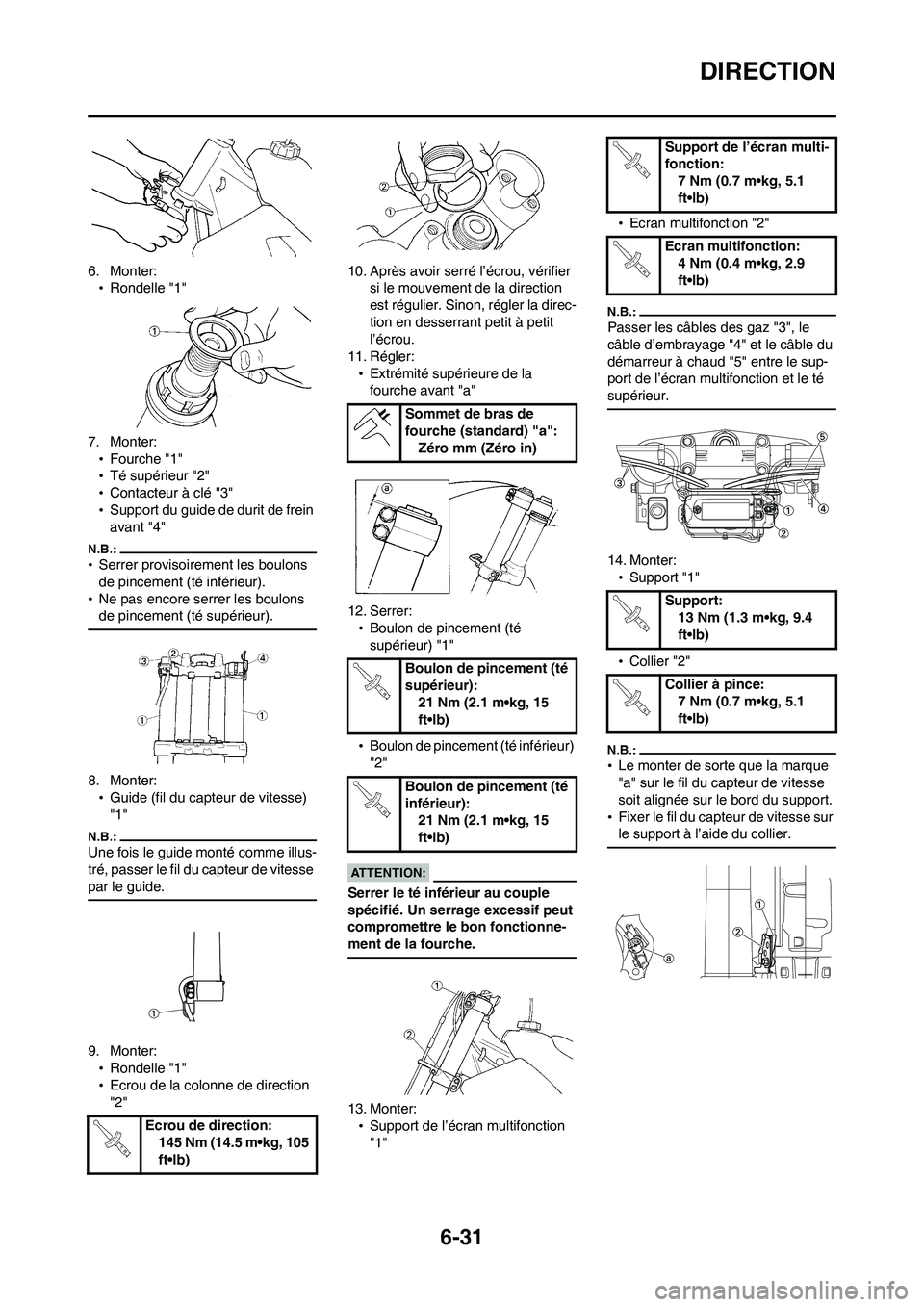

6-31
DIRECTION
6. Monter:
•Rondelle "1"
7. Monter:
•Fourche "1"
•Té supérieur "2"
•Contacteur à clé "3"
•Support du guide de durit de frein
avant "4"
•Serrer provisoirement les boulons
de pincement (té inférieur).
•Ne pas encore serrer les boulons
de pincement (té supérieur).
8. Monter:
•Guide (fil du capteur de vitesse)
"1"
Une fois le guide monté comme illus-
tré, passer le fil du capteur de vitesse
par le guide.
9. Monter:
•Rondelle "1"
•Ecrou de la colonne de direction
"2"10. Après avoir serré l’écrou, vérifier
si le mouvement de la direction
est régulier. Sinon, régler la direc-
tion en desserrant petit à petit
l’écrou.
11. Régler:
•Extrémité supérieure de la
fourche avant "a"
12. Serrer:
•Boulon de pincement (té
supérieur) "1"
•Boulon de pincement (té inférieur)
"2"
Serrer le té inférieur au couple
spécifié. Un serrage excessif peut
compromettre le bon fonctionne-
ment de la fourche.
13. Monter:
•Support de l’écran multifonction
"1"•Ecran multifonction "2"
Passer les câbles des gaz "3", le
câble d’embrayage "4" et le câble du
démarreur à chaud "5" entre le sup-
port de l’écran multifonction et le té
supérieur.
14. Monter:
•Support "1"
•Collier "2"
•Le monter de sorte que la marque
"a" sur le fil du capteur de vitesse
soit alignée sur le bord du support.
•Fixer le fil du capteur de vitesse sur
le support à l’aide du collier.
Ecrou de direction:
145 Nm (14.5 m•kg, 105
ft•lb)
Sommet de bras de
fourche (standard) "a":
Zéro mm (Zéro in)
Boulon de pincement (té
supérieur):
21 Nm (2.1 m•kg, 15
ft•lb)
Boulon de pincement (té
inférieur):
21 Nm (2.1 m•kg, 15
ft•lb)
Support de l’écran multi-
fonction:
7 Nm (0.7 m•kg, 5.1
ft•lb)
Ecran multifonction:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Support:
13 Nm (1.3 m•kg, 9.4
ft•lb)
Collier à pince:
7 Nm (0.7 m•kg, 5.1
ft•lb)

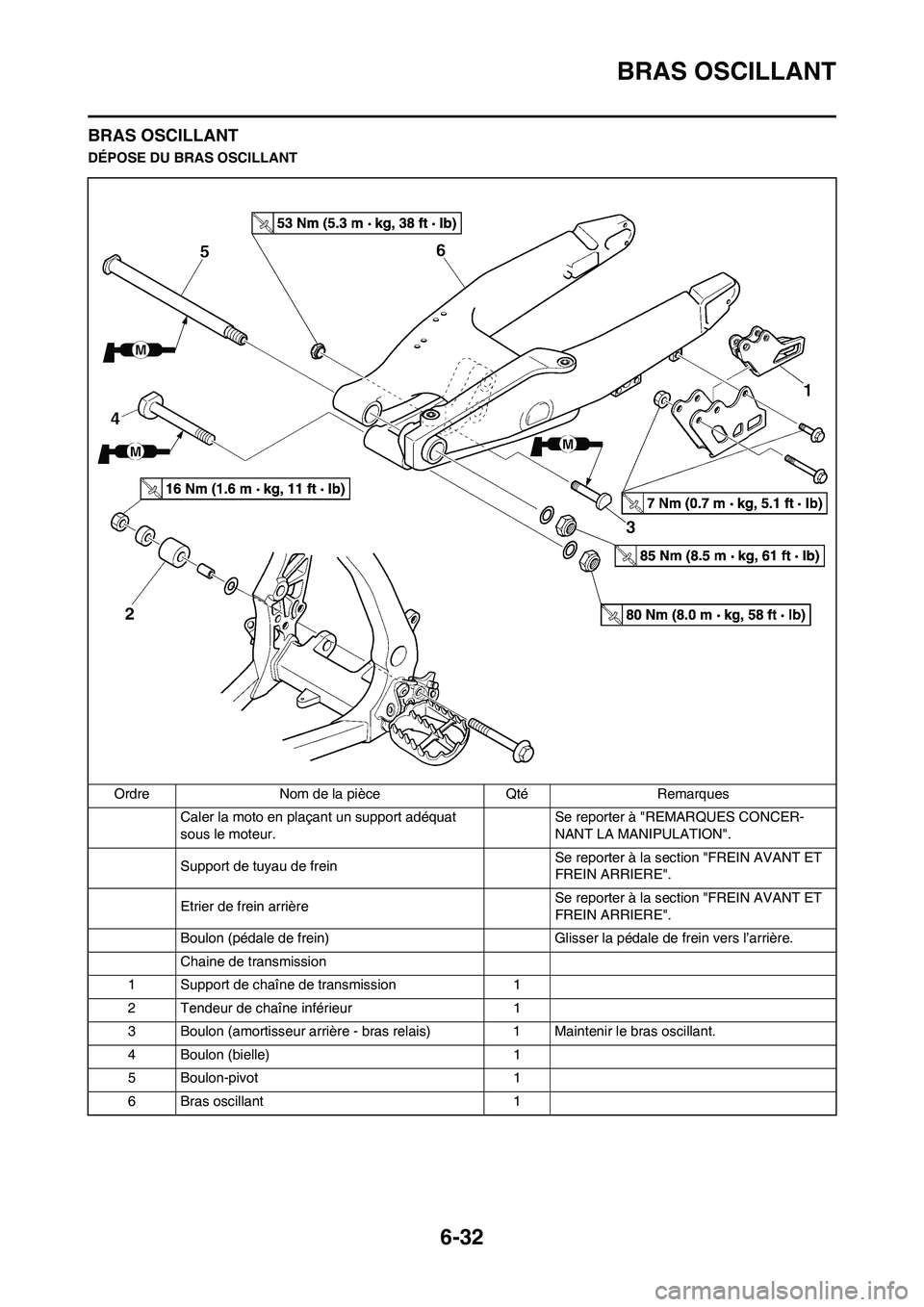

6-32
BRAS OSCILLANT
BRAS OSCILLANT
DÉPOSE DU BRAS OSCILLANT
Ordre Nom de la pièce Qté Remarques
Caler la moto en plaçant un support adéquat
sous le moteur.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
Support de tuyau de frein Se reporter à la section "FREIN AVANT ET
FREIN ARRIERE".
Etrier de frein arrièreSe reporter à la section "FREIN AVANT ET
FREIN ARRIERE".
Boulon (pédale de frein) Glisser la pédale de frein vers l’arrière.
Chaine de transmission
1 Support de chaîne de transmission 1
2 Tendeur de chaîne inférieur 1
3 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
4 Boulon (bielle) 1
5 Boulon-pivot 1
6 Bras oscillant 1

6-33

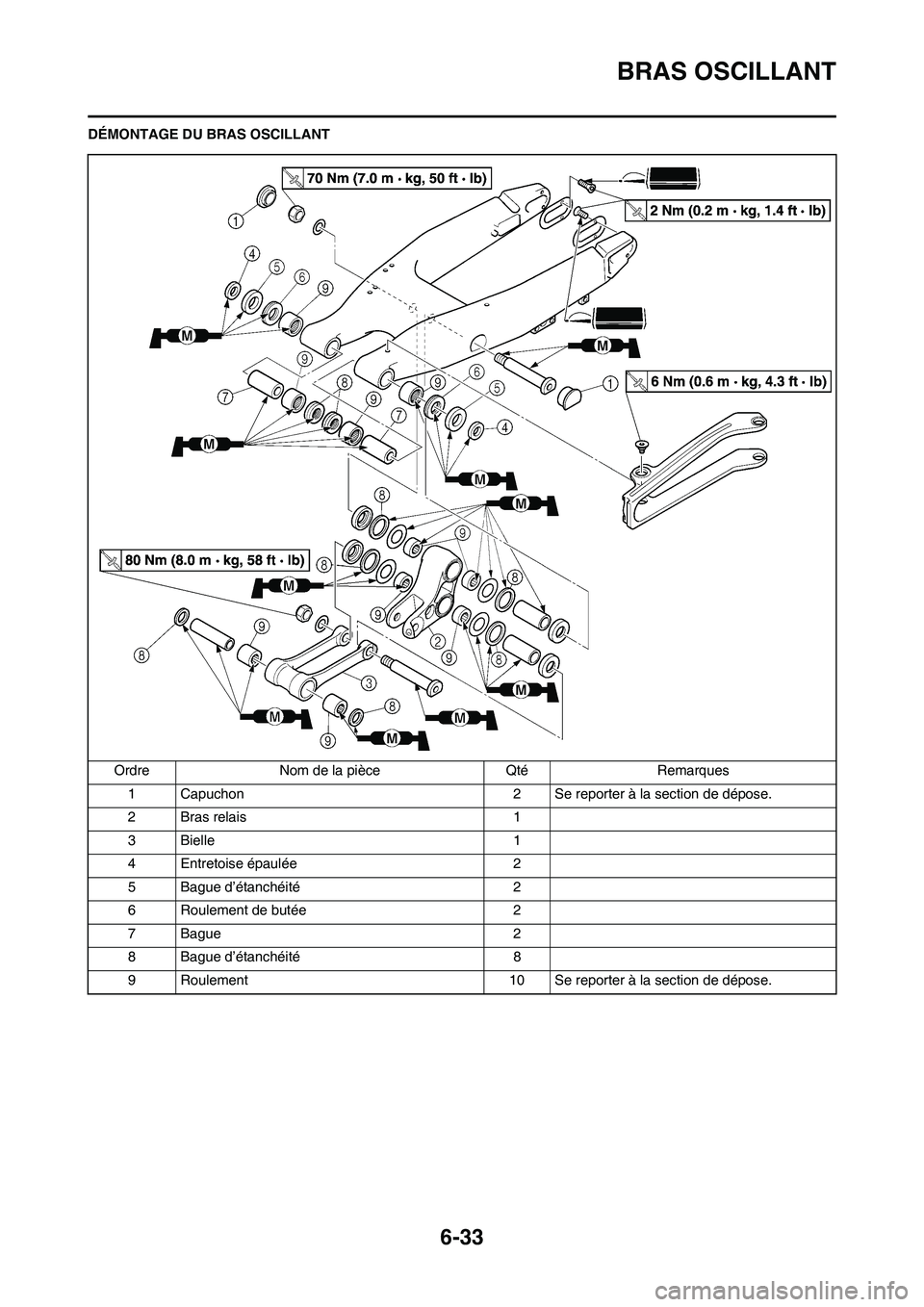

BRAS OSCILLANT
DÉMONTAGE DU BRAS OSCILLANT
Ordre Nom de la pièce Qté Remarques
1 Capuchon 2 Se reporter à la section de dépose.
2 Bras relais 1
3 Bielle 1
4 Entretoise épaulée 2
5 Bague d’étanchéité 2
6 Roulement de butée 2
7 Bague 2
8 Bague d’étanchéité 8
9 Roulement 10 Se reporter à la section de dépose.
