YAMAHA WR 450F 2011 Manuale de Empleo (in Spanish)

3-2

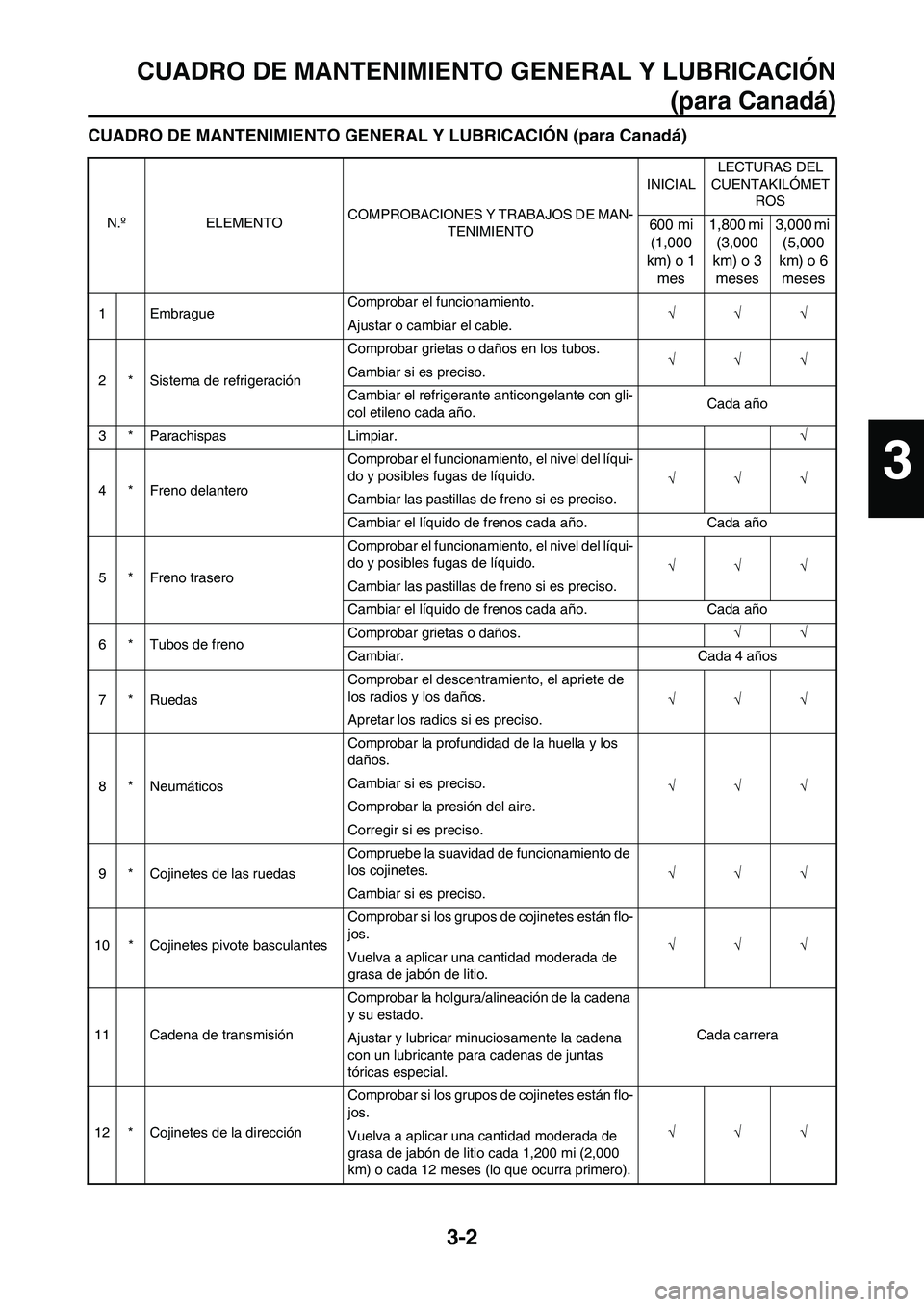

CUADRO DE MANTENIMIENTO GENERAL Y LUBRICACIÓN
(para Canadá)
CUADRO DE MANTENIMIENTO GENERAL Y LUBRICACIÓN (para Canadá)
N.º ELEMENTOCOMPROBACIONES Y TRABAJOS DE MAN-
TENIMIENTOINICIALLECTURAS DEL
CUENTAKILÓMET
ROS600 mi
(1,000
km) o 1
mes1,800 mi
(3,000
km) o 3
meses3,000 mi
(5,000
km) o 6
meses
1 EmbragueComprobar el funcionamiento.
√√√
Ajustar o cambiar el cable.
2 * Sistema de refrigeraciónComprobar grietas o daños en los tubos.
√√√
Cambiar si es preciso.
Cambiar el refrigerante anticongelante con gli-
col etileno cada año.Cada año
3 * Parachispas Limpiar.√
4 * Freno delanteroComprobar el funcionamiento, el nivel del líqui-
do y posibles fugas de líquido.
√√√
Cambiar las pastillas de freno si es preciso.
Cambiar el líquido de frenos cada año. Cada año
5 * Freno traseroComprobar el funcionamiento, el nivel del líqui-
do y posibles fugas de líquido.
√√√
Cambiar las pastillas de freno si es preciso.
Cambiar el líquido de frenos cada año. Cada año
6 * Tubos de frenoComprobar grietas o daños.√√
Cambiar. Cada 4 años
7 * RuedasComprobar el descentramiento, el apriete de
los radios y los daños.
√√√
Apretar los radios si es preciso.
8 * NeumáticosComprobar la profundidad de la huella y los
daños.
√√√ Cambiar si es preciso.
Comprobar la presión del aire.
Corregir si es preciso.
9 * Cojinetes de las ruedasCompruebe la suavidad de funcionamiento de
los cojinetes.
√√√
Cambiar si es preciso.
10 * Cojinetes pivote basculantesComprobar si los grupos de cojinetes están flo-
jos.
√√√
Vuelva a aplicar una cantidad moderada de
grasa de jabón de litio.
11 Cadena de transmisiónComprobar la holgura/alineación de la cadena
y su estado.
Cada carrera
Ajustar y lubricar minuciosamente la cadena
con un lubricante para cadenas de juntas
tóricas especial.
12 * Cojinetes de la direcciónComprobar si los grupos de cojinetes están flo-
jos.
√√√
Vuelva a aplicar una cantidad moderada de
grasa de jabón de litio cada 1,200 mi (2,000
km) o cada 12 meses (lo que ocurra primero).
3

3-3

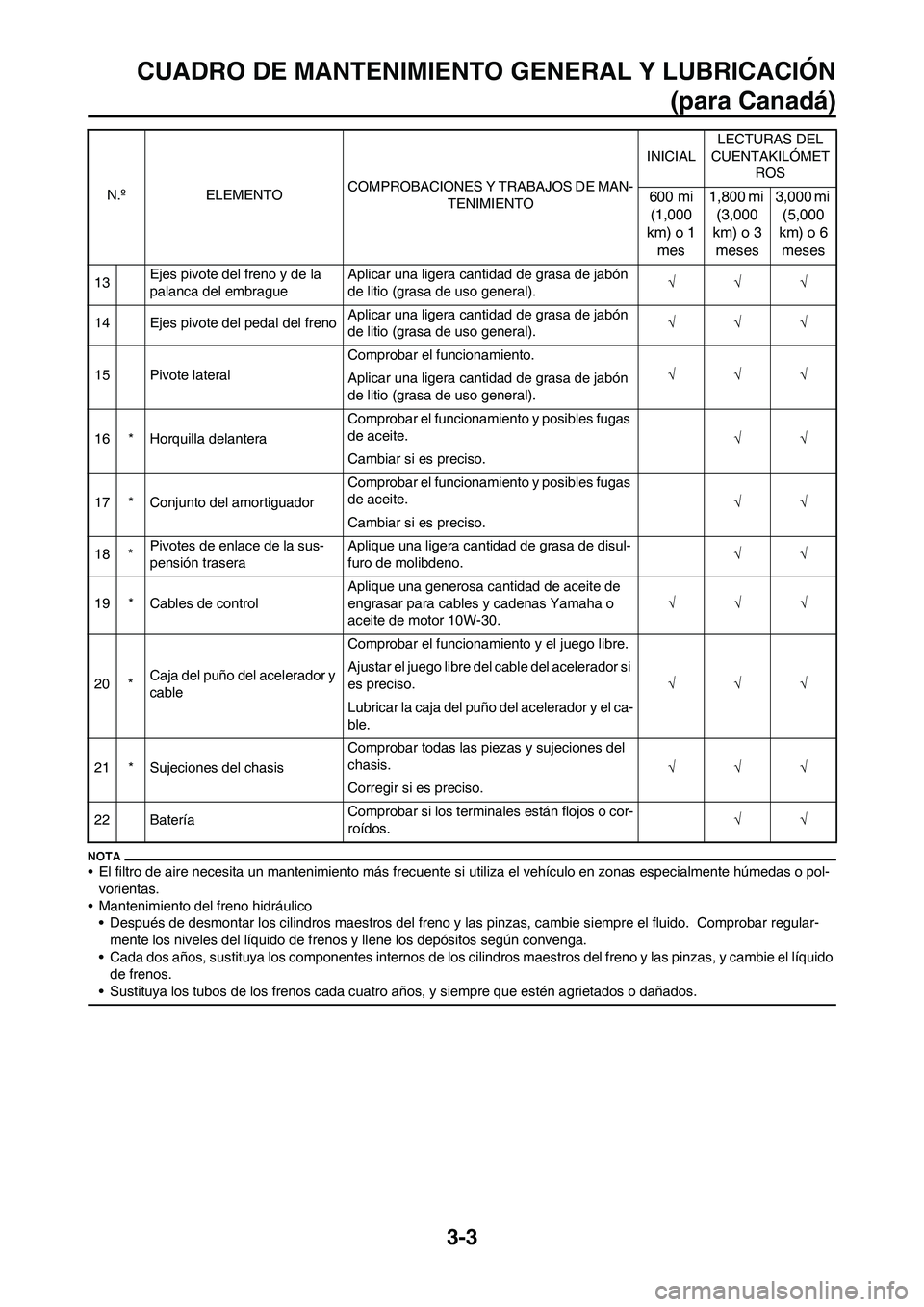

CUADRO DE MANTENIMIENTO GENERAL Y LUBRICACIÓN
(para Canadá)
• El filtro de aire necesita un mantenimiento más frecuente si utiliza el vehículo en zonas especialmente húmedas o pol-
vorientas.
• Mantenimiento del freno hidráulico
• Después de desmontar los cilindros maestros del freno y las pinzas, cambie siempre el fluido. Comprobar regular-
mente los niveles del líquido de frenos y llene los depósitos según convenga.
• Cada dos años, sustituya los componentes internos de los cilindros maestros del freno y las pinzas, y cambie el líquido
de frenos.
• Sustituya los tubos de los frenos cada cuatro años, y siempre que estén agrietados o dañados.
13Ejes pivote del freno y de la
palanca del embragueAplicar una ligera cantidad de grasa de jabón
de litio (grasa de uso general).√√√
14 Ejes pivote del pedal del frenoAplicar una ligera cantidad de grasa de jabón
de litio (grasa de uso general).√√√
15 Pivote lateralComprobar el funcionamiento.
√√√
Aplicar una ligera cantidad de grasa de jabón
de litio (grasa de uso general).
16 * Horquilla delanteraComprobar el funcionamiento y posibles fugas
de aceite.
√√
Cambiar si es preciso.
17 * Conjunto del amortiguadorComprobar el funcionamiento y posibles fugas
de aceite.
√√
Cambiar si es preciso.
18 *Pivotes de enlace de la sus-
pensión traseraAplique una ligera cantidad de grasa de disul-
furo de molibdeno.√√
19 * Cables de controlAplique una generosa cantidad de aceite de
engrasar para cables y cadenas Yamaha o
aceite de motor 10W-30.√√√
20 *Caja del puño del acelerador y
cableComprobar el funcionamiento y el juego libre.
√√√ Ajustar el juego libre del cable del acelerador si
es preciso.
Lubricar la caja del puño del acelerador y el ca-
ble.
21 * Sujeciones del chasisComprobar todas las piezas y sujeciones del
chasis.
√√√
Corregir si es preciso.
22 BateríaComprobar si los terminales están flojos o cor-
roídos.√√ N.º ELEMENTOCOMPROBACIONES Y TRABAJOS DE MAN-
TENIMIENTOINICIALLECTURAS DEL
CUENTAKILÓMET
ROS
600 mi
(1,000
km) o 1
mes1,800 mi
(3,000
km) o 3
meses3,000 mi
(5,000
km) o 6
meses

3-4

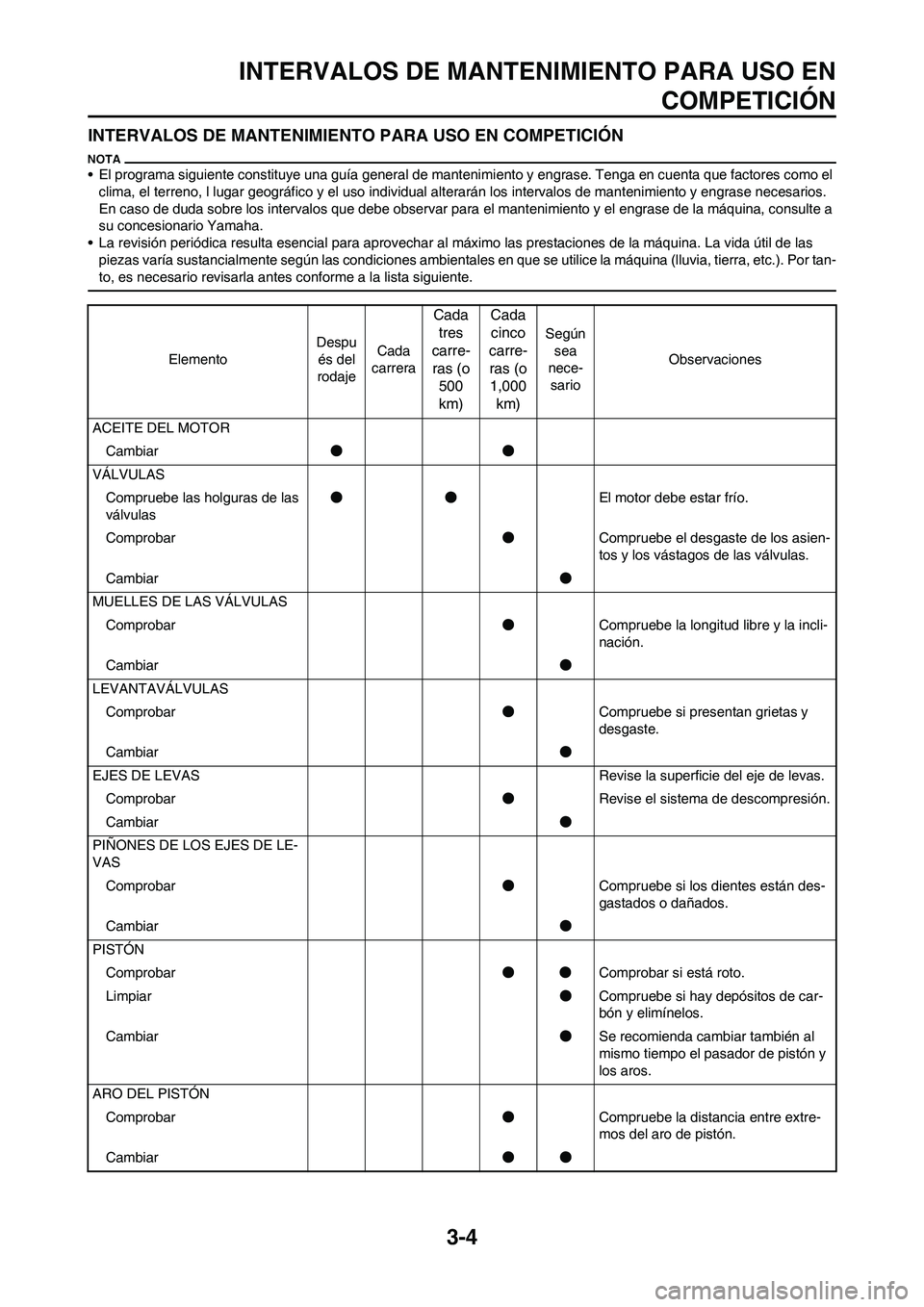

INTERVALOS DE MANTENIMIENTO PARA USO EN
COMPETICIÓN
INTERVALOS DE MANTENIMIENTO PARA USO EN COMPETICIÓN
• El programa siguiente constituye una guía general de mantenimiento y engrase. Tenga en cuenta que factores como el
clima, el terreno, l lugar geográfico y el uso individual alterarán los intervalos de mantenimiento y engrase necesarios.
En caso de duda sobre los intervalos que debe observar para el mantenimiento y el engrase de la máquina, consulte a
su concesionario Yamaha.
• La revisión periódica resulta esencial para aprovechar al máximo las prestaciones de la máquina. La vida útil de las
piezas varía sustancialmente según las condiciones ambientales en que se utilice la máquina (lluvia, tierra, etc.). Por tan-
to, es necesario revisarla antes conforme a la lista siguiente.
ElementoDespu
és del
rodajeCada
carrera
Cada
tres
carre-
ras (o
500
km)Cada
cinco
carre-
ras (o
1,000
km)
Según
sea
nece-
sarioObservaciones
ACEITE DEL MOTOR
Cambiar●●
VÁLVULAS
Compruebe las holguras de las
válvulas●●El motor debe estar frío.
Comprobar●Compruebe el desgaste de los asien-
tos y los vástagos de las válvulas.
Cambiar●
MUELLES DE LAS VÁLVULAS
Comprobar●Compruebe la longitud libre y la incli-
nación.
Cambiar●
LEVANTAVÁLVULAS
Comprobar●Compruebe si presentan grietas y
desgaste.
Cambiar●
EJES DE LEVAS Revise la superficie del eje de levas.
Comprobar●Revise el sistema de descompresión.
Cambiar●
PIÑONES DE LOS EJES DE LE-
VAS
Comprobar●Compruebe si los dientes están des-
gastados o dañados.
Cambiar●
PISTÓN
Comprobar●●Comprobar si está roto.
Limpiar●Compruebe si hay depósitos de car-
bón y elimínelos.
Cambiar●Se recomienda cambiar también al
mismo tiempo el pasador de pistón y
los aros.
ARO DEL PISTÓN
Comprobar●Compruebe la distancia entre extre-
mos del aro de pistón.
Cambiar●●

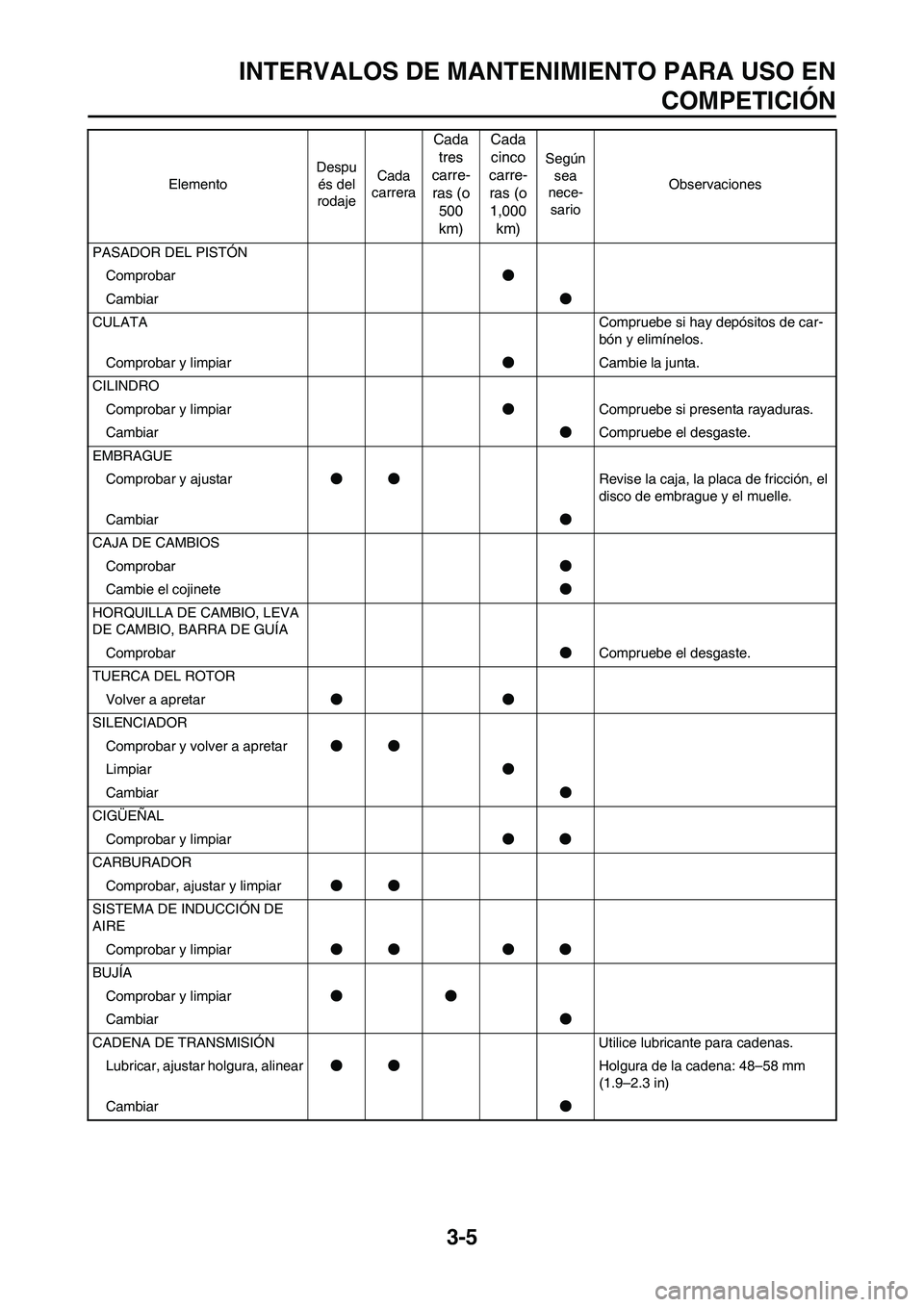

3-5
INTERVALOS DE MANTENIMIENTO PARA USO EN
COMPETICIÓN
PASADOR DEL PISTÓN
Comprobar●
Cambiar●
CULATACompruebe si hay depósitos de car-
bón y elimínelos.
Comprobar y limpiar●Cambie la junta.
CILINDRO
Comprobar y limpiar●Compruebe si presenta rayaduras.
Cambiar●Compruebe el desgaste.
EMBRAGUE
Comprobar y ajustar●●Revise la caja, la placa de fricción, el
disco de embrague y el muelle.
Cambiar●
CAJA DE CAMBIOS
Comprobar●
Cambie el cojinete●
HORQUILLA DE CAMBIO, LEVA
DE CAMBIO, BARRA DE GUÍA
Comprobar●Compruebe el desgaste.
TUERCA DEL ROTOR
Volver a apretar●●
SILENCIADOR
Comprobar y volver a apretar●●
Limpiar●
Cambiar●
CIGÜEÑAL
Comprobar y limpiar●●
CARBURADOR
Comprobar, ajustar y limpiar●●
SISTEMA DE INDUCCIÓN DE
AIRE
Comprobar y limpiar●● ●●
BUJÍA
Comprobar y limpiar●●
Cambiar●
CADENA DE TRANSMISIÓN Utilice lubricante para cadenas.
Lubricar, ajustar holgura, alinear●●Holgura de la cadena: 48–58 mm
(1.9–2.3 in)
Cambiar● ElementoDespu
és del
rodajeCada
carrera
Cada
tres
carre-
ras (o
500
km)Cada
cinco
carre-
ras (o
1,000
km)
Según
sea
nece-
sarioObservaciones

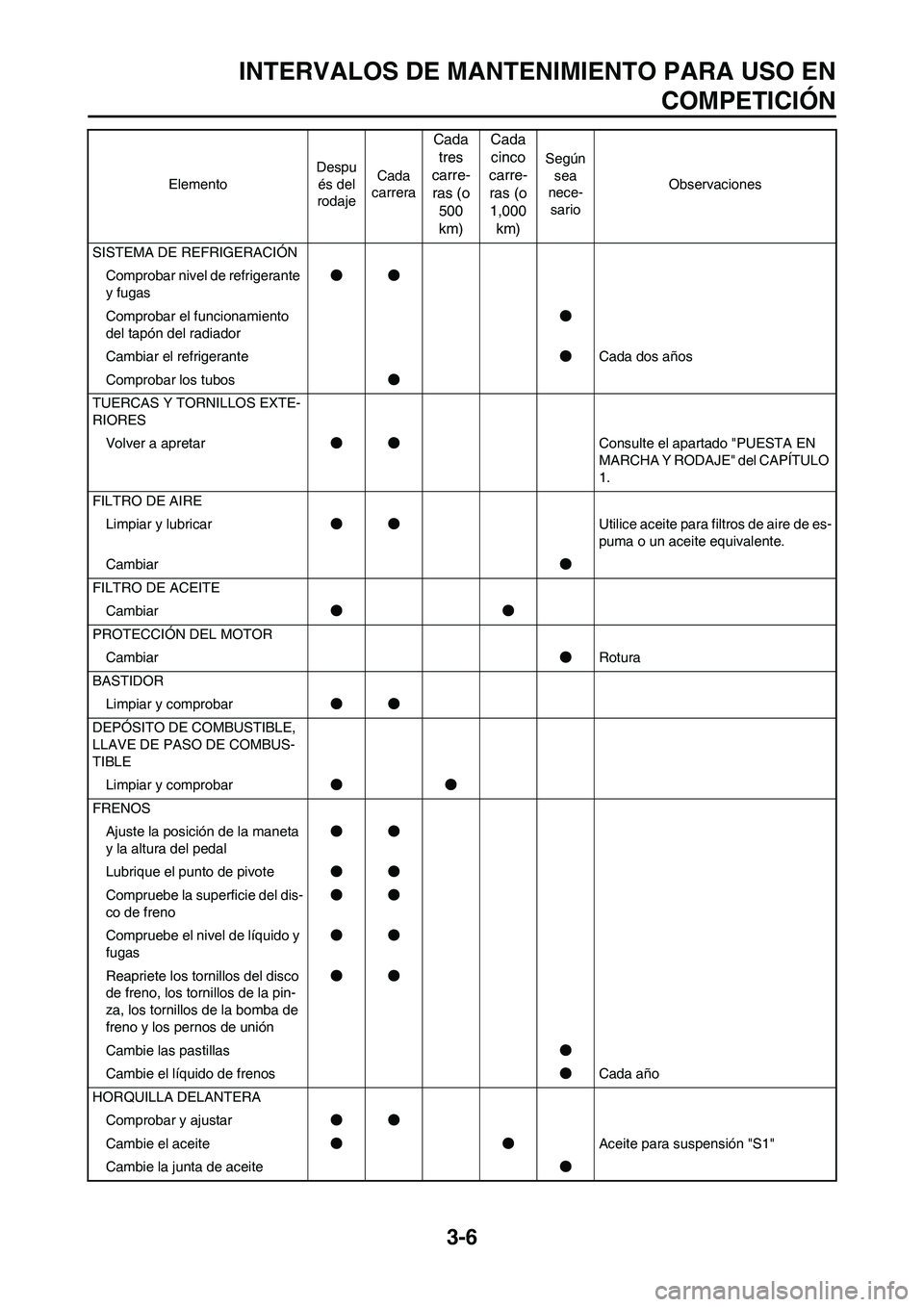

3-6
INTERVALOS DE MANTENIMIENTO PARA USO EN
COMPETICIÓN
SISTEMA DE REFRIGERACIÓN
Comprobar nivel de refrigerante
y fugas●●
Comprobar el funcionamiento
del tapón del radiador●
Cambiar el refrigerante●Cada dos años
Comprobar los tubos●
TUERCAS Y TORNILLOS EXTE-
RIORES
Volver a apretar●●Consulte el apartado "PUESTA EN
MARCHA Y RODAJE" del CAPÍTULO
1.
FILTRO DE AIRE
Limpiar y lubricar●●Utilice aceite para filtros de aire de es-
puma o un aceite equivalente.
Cambiar●
FILTRO DE ACEITE
Cambiar●●
PROTECCIÓN DEL MOTOR
Cambiar●Rotura
BASTIDOR
Limpiar y comprobar●●
DEPÓSITO DE COMBUSTIBLE,
LLAVE DE PASO DE COMBUS-
TIBLE
Limpiar y comprobar●●
FRENOS
Ajuste la posición de la maneta
y la altura del pedal●●
Lubrique el punto de pivote●●
Compruebe la superficie del dis-
co de freno●●
Compruebe el nivel de líquido y
fugas●●
Reapriete los tornillos del disco
de freno, los tornillos de la pin-
za, los tornillos de la bomba de
freno y los pernos de unión●●
Cambie las pastillas●
Cambie el líquido de frenos●Cada año
HORQUILLA DELANTERA
Comprobar y ajustar●●
Cambie el aceite●●Aceite para suspensión "S1"
Cambie la junta de aceite● ElementoDespu
és del
rodajeCada
carrera
Cada
tres
carre-
ras (o
500
km)Cada
cinco
carre-
ras (o
1,000
km)
Según
sea
nece-
sarioObservaciones

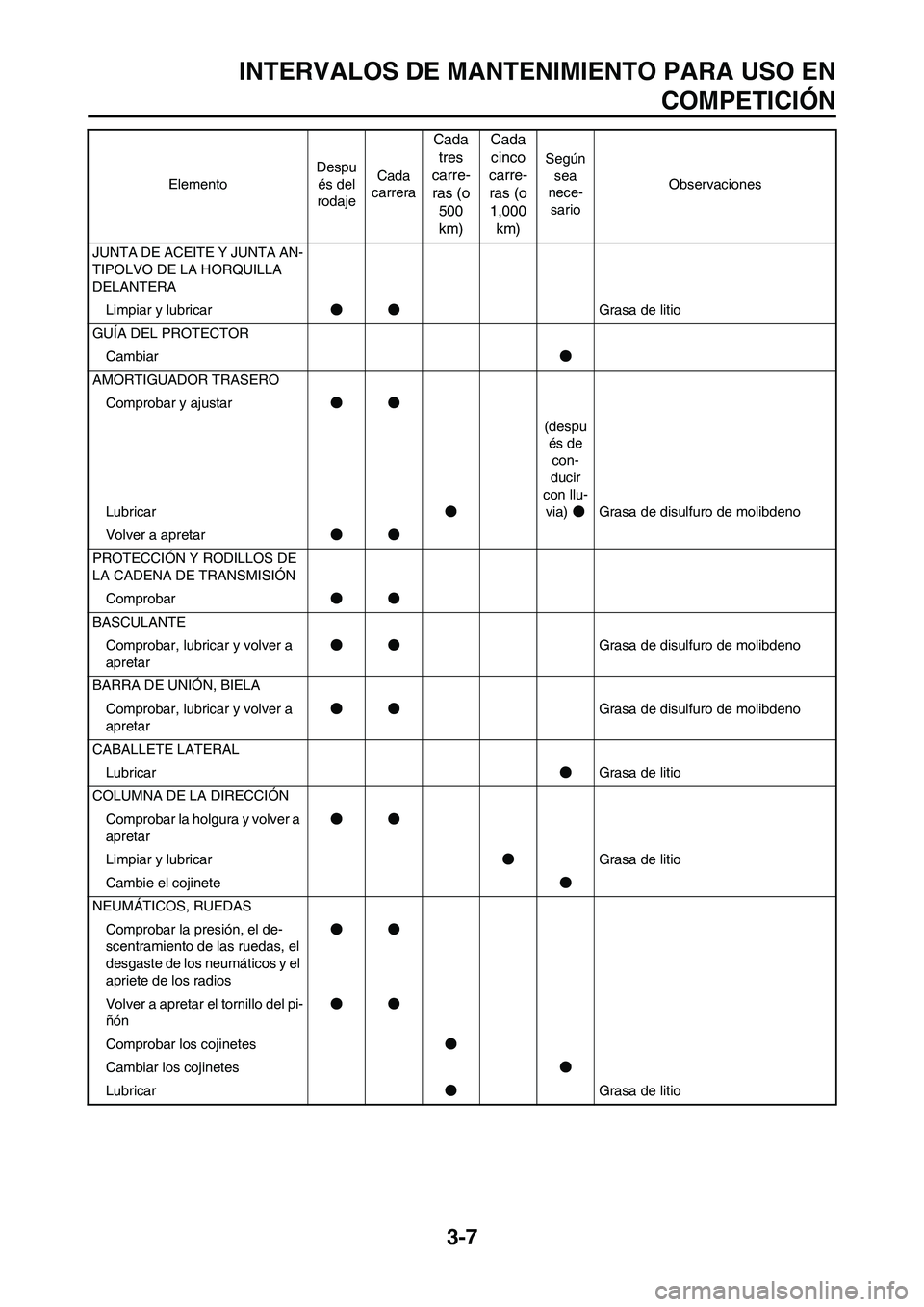

3-7
INTERVALOS DE MANTENIMIENTO PARA USO EN
COMPETICIÓN
JUNTA DE ACEITE Y JUNTA AN-
TIPOLVO DE LA HORQUILLA
DELANTERA
Limpiar y lubricar●●Grasa de litio
GUÍA DEL PROTECTOR
Cambiar●
AMORTIGUADOR TRASERO
Comprobar y ajustar●●
Lubricar●(despu
és de
con-
ducir
con llu-
via)●Grasa de disulfuro de molibdeno
Volver a apretar●●
PROTECCIÓN Y RODILLOS DE
LA CADENA DE TRANSMISIÓN
Comprobar●●
BASCULANTE
Comprobar, lubricar y volver a
apretar●●Grasa de disulfuro de molibdeno
BARRA DE UNIÓN, BIELA
Comprobar, lubricar y volver a
apretar●●Grasa de disulfuro de molibdeno
CABALLETE LATERAL
Lubricar●Grasa de litio
COLUMNA DE LA DIRECCIÓN
Comprobar la holgura y volver a
apretar●●
Limpiar y lubricar●Grasa de litio
Cambie el cojinete●
NEUMÁTICOS, RUEDAS
Comprobar la presión, el de-
scentramiento de las ruedas, el
desgaste de los neumáticos y el
apriete de los radios●●
Volver a apretar el tornillo del pi-
ñón●●
Comprobar los cojinetes●
Cambiar los cojinetes●
Lubricar●Grasa de litio ElementoDespu
és del
rodajeCada
carrera
Cada
tres
carre-
ras (o
500
km)Cada
cinco
carre-
ras (o
1,000
km)
Según
sea
nece-
sarioObservaciones

3-8
INTERVALOS DE MANTENIMIENTO PARA USO EN
COMPETICIÓN
ACELERADOR, CABLE DE CON-
TROL
Compruebe la colocación del
cable y la conexión●●
Lubricar●●Lubricante Yamaha para cables o
aceite de motor SAE 10W-40
ARRANQUE EN CALIENTE,
MANETA DE EMBRAGUE
Comprobar la holgura●
BATERÍA
Comprobar si los terminales es-
tá flojos o corroídos● ElementoDespu
és del
rodajeCada
carrera
Cada
tres
carre-
ras (o
500
km)Cada
cinco
carre-
ras (o
1,000
km)
Según
sea
nece-
sarioObservaciones

3-9

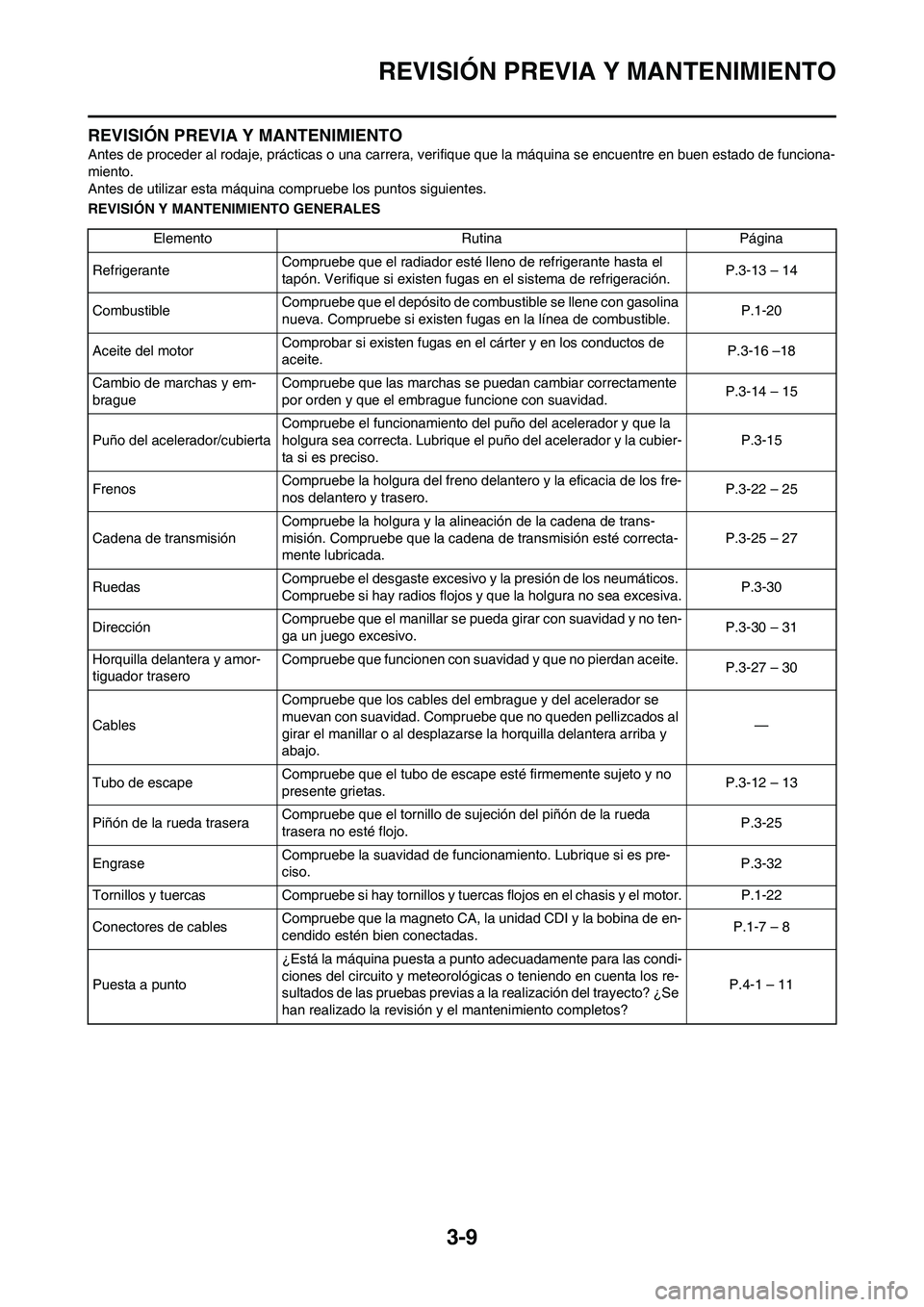

REVISIÓN PREVIA Y MANTENIMIENTO
REVISIÓN PREVIA Y MANTENIMIENTO
Antes de proceder al rodaje, prácticas o una carrera, verifique que la máquina se encuentre en buen estado de funciona-
miento.
Antes de utilizar esta máquina compruebe los puntos siguientes.
REVISIÓN Y MANTENIMIENTO GENERALES
Elemento Rutina Página
RefrigeranteCompruebe que el radiador esté lleno de refrigerante hasta el
tapón. Verifique si existen fugas en el sistema de refrigeración.P.3-13 – 14
CombustibleCompruebe que el depósito de combustible se llene con gasolina
nueva. Compruebe si existen fugas en la línea de combustible.P.1-20
Aceite del motorComprobar si existen fugas en el cárter y en los conductos de
aceite.P.3-16 –18
Cambio de marchas y em-
bragueCompruebe que las marchas se puedan cambiar correctamente
por orden y que el embrague funcione con suavidad.P.3-14 – 15
Puño del acelerador/cubiertaCompruebe el funcionamiento del puño del acelerador y que la
holgura sea correcta. Lubrique el puño del acelerador y la cubier-
ta si es preciso.P.3-15
FrenosCompruebe la holgura del freno delantero y la eficacia de los fre-
nos delantero y trasero.P.3-22 – 25
Cadena de transmisiónCompruebe la holgura y la alineación de la cadena de trans-
misión. Compruebe que la cadena de transmisión esté correcta-
mente lubricada.P.3-25 – 27
RuedasCompruebe el desgaste excesivo y la presión de los neumáticos.
Compruebe si hay radios flojos y que la holgura no sea excesiva.P.3-30
DirecciónCompruebe que el manillar se pueda girar con suavidad y no ten-
ga un juego excesivo.P.3-30 – 31
Horquilla delantera y amor-
tiguador traseroCompruebe que funcionen con suavidad y que no pierdan aceite.
P.3-27 – 30
CablesCompruebe que los cables del embrague y del acelerador se
muevan con suavidad. Compruebe que no queden pellizcados al
girar el manillar o al desplazarse la horquilla delantera arriba y
abajo.—
Tubo de escapeCompruebe que el tubo de escape esté firmemente sujeto y no
presente grietas.P.3-12 – 13
Piñón de la rueda trasera Compruebe que el tornillo de sujeción del piñón de la rueda
trasera no esté flojo. P.3-25
Engrase Compruebe la suavidad de funcionamiento. Lubrique si es pre-
ciso.P.3-32
Tornillos y tuercas Compruebe si hay tornillos y tuercas flojos en el chasis y el motor. P.1-22
Conectores de cablesCompruebe que la magneto CA, la unidad CDI y la bobina de en-
cendido estén bien conectadas.P.1-7 – 8
Puesta a punto¿Está la máquina puesta a punto adecuadamente para las condi-
ciones del circuito y meteorológicas o teniendo en cuenta los re-
sultados de las pruebas previas a la realización del trayecto? ¿Se
han realizado la revisión y el mantenimiento completos?P.4-1 – 11

3-10
MOTOR
MOTOR

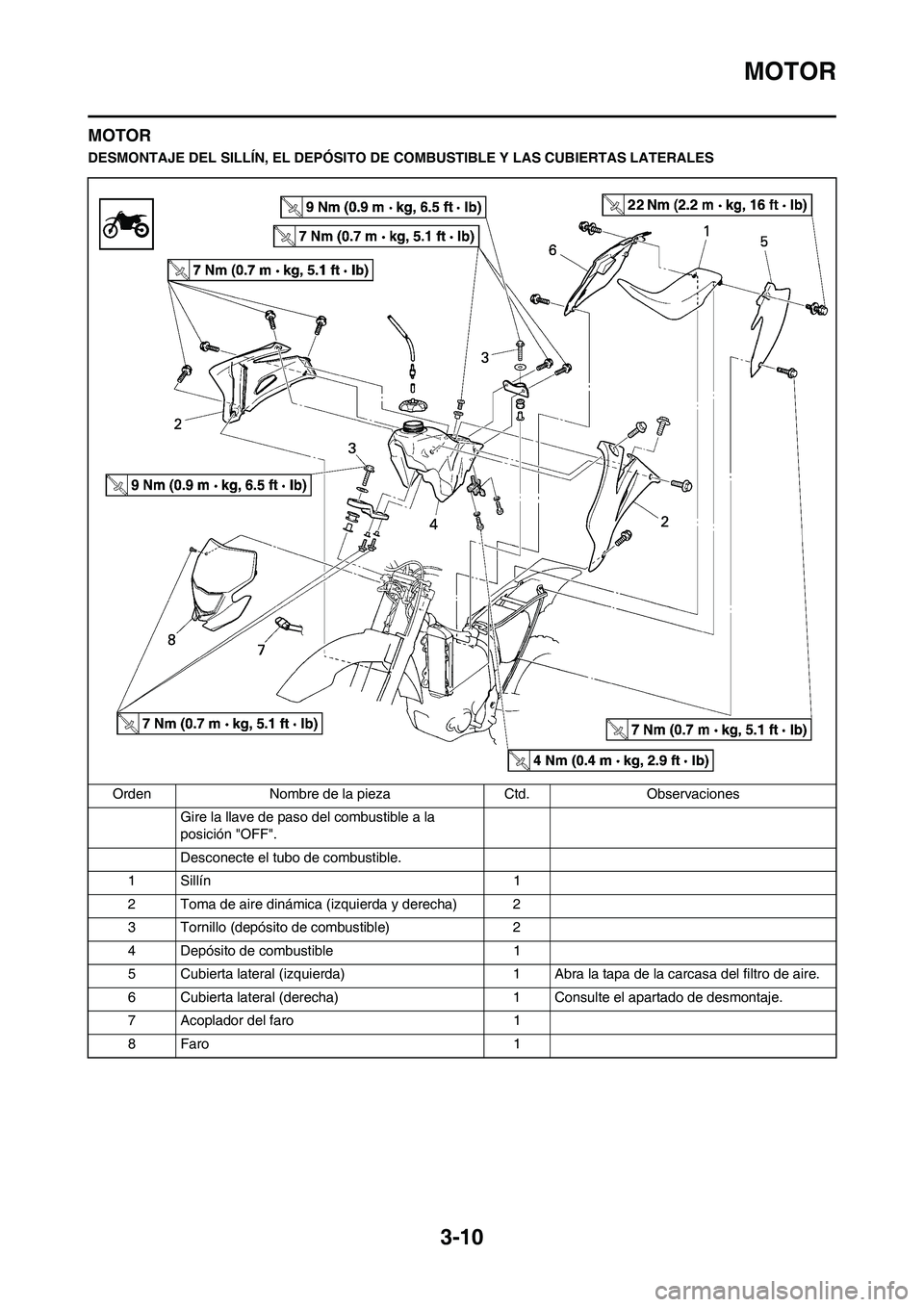

DESMONTAJE DEL SILLÍN, EL DEPÓSITO DE COMBUSTIBLE Y LAS CUBIERTAS LATERALES
Orden Nombre de la pieza Ctd. Observaciones
Gire la llave de paso del combustible a la
posición "OFF".
Desconecte el tubo de combustible.
1 Sillín 1
2 Toma de aire dinámica (izquierda y derecha) 2
3 Tornillo (depósito de combustible) 2
4 Depósito de combustible 1
5 Cubierta lateral (izquierda) 1 Abra la tapa de la carcasa del filtro de aire.
6 Cubierta lateral (derecha) 1 Consulte el apartado de desmontaje.
7 Acoplador del faro 1
8Faro 1

3-11
MOTOR

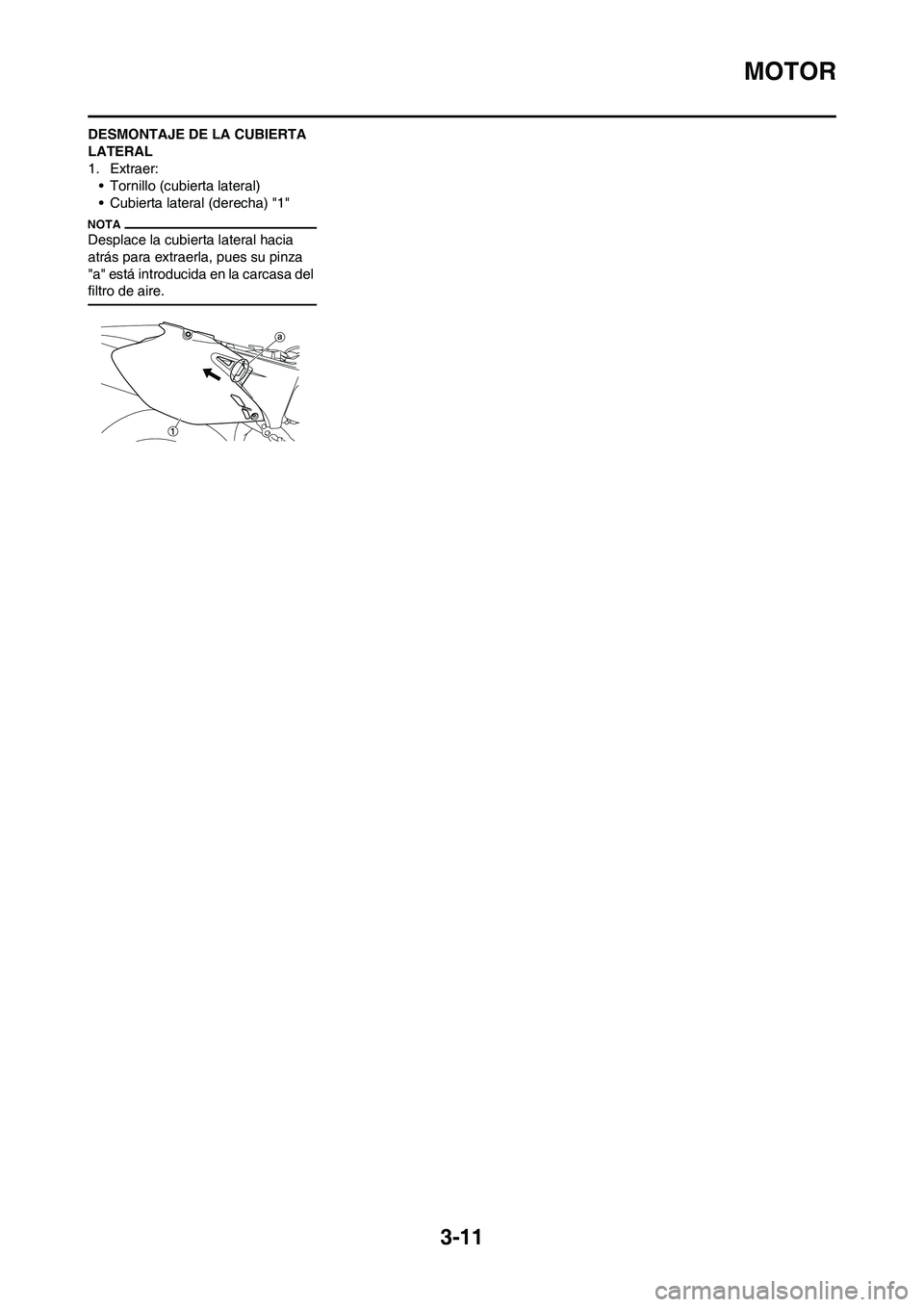

DESMONTAJE DE LA CUBIERTA
LATERAL
1. Extraer:
• Tornillo (cubierta lateral)
• Cubierta lateral (derecha) "1"
Desplace la cubierta lateral hacia
atrás para extraerla, pues su pinza
"a" está introducida en la carcasa del
filtro de aire.
